Чувствительность сабвуфера: Qts, Fs, Чувствительность… ( Хочу сабвуфер )

Что означает чувствительность динамика и почему это важно?

Автор Глеб Захаров На чтение 7 мин. Просмотров 2.5k. Опубликовано 03.08.2019

Понимание одной из самых важных, но запутанных характеристик динамика

Если есть одна характеристика колонок, на которую стоит обратить внимание, это рейтинг чувствительности. Чувствительность говорит вам, какую громкость вы получите от динамика с заданным уровнем мощности. Это может повлиять не только на выбор динамика, но и на выбор стерео ресивера/усилителя. Чувствительность является неотъемлемой частью динамиков Bluetooth, звуковых панелей и сабвуферов, даже если эти продукты могут не соответствовать спецификации.

Что означает Чувствительность

Чувствительность динамика становится понятной, если вы понимаете, как она измеряется. Начните с установки измерительного микрофона или измерителя уровня звукового давления точно на расстоянии одного метра от передней части динамика.

Затем подключите усилитель к динамику и воспроизведите сигнал; Вам нужно отрегулировать уровень, чтобы усилитель подал на динамик только один ватт . Теперь наблюдайте результаты, измеренные в децибелах (дБ), на микрофоне или SPL-метре. Это чувствительность динамика.

Чем выше рейтинг чувствительности динамика, тем громче он будет играть при определенной мощности. Например, некоторые динамики имеют чувствительность около 81 дБ или около того. Это означает, что с одним ваттом мощности они будут обеспечивать лишь умеренный уровень прослушивания. Хотите 84 дБ? Вам понадобится два ватта – это связано с тем, что каждые дополнительные 3 дБ громкости требуют удвоенной мощности. Хотите достичь хороших и громких пиков в 102 дБ в вашей системе домашнего кинотеатра? Вам понадобится 128 Вт.

Измерения чувствительности в 88 дБ примерно равны средним. Все, что ниже 84 дБ, считается довольно плохой чувствительностью. Чувствительность 92 дБ или выше очень хорошая и ее следует искать.

Эффективность и чувствительность одинаковы?

И да и нет. Вы часто будете видеть термины «чувствительность» и «эффективность», используемые взаимозаменяемо в аудио, что нормально. Большинство людей должны знать, что вы имеете в виду, когда говорите, что у динамика “эффективность 89 дБ”. Технически эффективность и чувствительность различны, хотя они описывают одну и ту же концепцию. Спецификации чувствительности могут быть преобразованы в спецификации эффективности и наоборот.

Эффективность – это количество энергии, поступающей в динамик, которая фактически преобразуется в звук. Это значение обычно составляет менее одного процента, что говорит о том, что большая часть мощности, передаваемой на громкоговоритель, заканчивается в виде тепла, а не звука.

Как измерения чувствительности могут меняться

Редко производитель колонок подробно описывает, как они измеряют чувствительность. Большинство предпочитают рассказывать вам то, что вы уже знаете; Измерение было сделано при одном ватте на расстоянии одного метра. К сожалению, измерения чувствительности могут быть выполнены различными способами.

Вы можете измерить чувствительность с розовым шумом. Тем не менее, розовый шум колеблется по уровню, что означает, что он не очень точен, если у вас нет измерителя, который выполняет усреднение в течение нескольких секунд. Розовый шум также не позволяет ограничить измерение определенной полосой звука. Например, громкоговоритель с усилением низких частот на +10 дБ будет демонстрировать более высокую чувствительность, но он в основном «обманывает» из-за всех нежелательных низких частот. Можно применить весовые кривые – такие как A-взвешивание, которое фокусируется на звуках между 500 Гц и 10 кГц – к измерителю SPL, чтобы отфильтровать экстремумы частоты. Но это добавленная работа.

Многие предпочитают оценивать чувствительность, проводя измерения АЧХ динамиков при заданном напряжении. Затем вы должны усреднить все точки данных ответа между 300 Гц и 3000 Гц. Этот подход очень хорош для получения воспроизводимых результатов с точностью до 0,1 дБ.

Но тогда возникает вопрос о том, были ли измерения чувствительности сделаны безэховыми или в комнате. Безэховое измерение учитывает только звук, излучаемый динамиком, и игнорирует отражения от других объектов. Это любимая техника, так как она повторяется и точна. Тем не менее, измерения в комнате дают вам более реалистичную картину уровней звука, излучаемых динамиком. Но измерения в комнате обычно дают вам дополнительные 3 дБ или около того. К сожалению, большинство производителей не говорят вам, являются ли их измерения чувствительности безэховыми или в комнате – лучший случай, когда они дают вам оба, чтобы вы могли убедиться в этом сами.

Какое это имеет отношение к звуковым панелям и динамикам Bluetooth?

Вы когда-нибудь замечали, что динамики с внутренним питанием, такие как сабвуферы, звуковые панели и динамики Bluetooth, почти никогда не перечисляют свою чувствительность? Эти громкоговорители считаются «закрытыми системами», что означает, что чувствительность (или даже номинальная мощность) не имеет такого большого значения, как общая громкость, которую может обеспечить устройство.

Было бы неплохо увидеть оценки чувствительности для драйверов колонок, используемых в этих продуктах.Производители редко стесняются указывать мощность внутренних усилителей, всегда предлагая внушительные цифры, такие как 300 Вт для недорогой звуковой панели или 1000 Вт для системы «домашний кинотеатр в коробке».

Но номиналы мощности для этих продуктов практически не имеют смысла по трем причинам:

1. Производитель почти никогда не говорит вам, как измеряется мощность (максимальный уровень искажений, полное сопротивление нагрузки и т. Д.) Или действительно ли блок питания устройства может доставлять такое количество сока.
2. Номинальная мощность усилителя не говорит вам, насколько громко будет звучать устройство, если вы также не знаете чувствительность драйверов колонок.
3. Даже если усилитель выдает такую ​​большую мощность, вы не знаете, что драйверы колонок могут справиться с этой мощностью. Драйверы для Soundbar и Bluetooth-колонок обычно стоят недорого.

Допустим, звуковая панель мощностью 250 Вт выдает 30 Вт на канал при фактическом использовании. Если звуковая панель использует очень дешевые драйверы – давайте перейдем к чувствительности 82 дБ – тогда теоретический выходной сигнал составляет около 97 дБ. Это был бы довольно удовлетворительный уровень для игр и боевиков! Но есть только одна проблема; эти драйверы могут выдерживать только 10 Вт, что ограничит звуковую панель до 92 дБ. И это не достаточно громко для чего-то большего, чем просто просмотр телевизора.

Если на звуковой панели установлены драйверы с чувствительностью 90 дБ, вам потребуется всего восемь ватт, чтобы подтолкнуть их к 99 дБ. И восемь ватт мощности гораздо меньше способствуют тому, что драйверы выходят за их пределы.

Логический вывод, который следует сделать, заключается в том, что продукты с внутренним усилением, такие как звуковые панели, динамики Bluetooth и сабвуферы, должны оцениваться по общей громкости , которую они могут выдавать, а не по чистой мощности.

Оценка SPL на звуковой панели, динамике Bluetooth или сабвуфере имеет смысл, поскольку дает реальное представление о том, каких уровней громкости могут достичь продукты. А рейтинг мощности нет.

Вот еще один пример. Сабвуфер VTF-15H от Hsu Research имеет 350-ваттный усилитель и выдает в среднем 123,2 дБ SPL между 40 и 63 Гц. Сабвуфер Sunfire Atmos – гораздо меньший по размерам, но гораздо менее эффективный – имеет усилитель мощностью 1400 Вт, но в среднем составляет всего 108,4 дБ SPL в диапазоне от 40 до 63 Гц. Очевидно, что мощность не рассказывает историю здесь. Это даже близко не подходит.

По состоянию на 2017 год не существует отраслевого стандарта для рейтингов SPL для активных продуктов, хотя существуют разумные практики. Один из способов сделать это – довести продукт до максимального уровня, которого он может достичь, прежде чем искажение станет нежелательным (многие, если не большинство, звуковые панели и динамики Bluetooth могут работать на полной громкости без нежелательных искажений), а затем измерить выходной сигнал на одном метре.

используя сигнал розового шума -10 дБ. Конечно, решение о том, какой уровень искажения нежелателен, субъективно; производитель может вместо этого использовать фактические измерения искажений, сделанные в драйвере динамика.

Очевидно, что отраслевой группе необходимо разработать методики и стандарты для измерения активного выхода аудиопродуктов. Это то, что произошло со стандартом CEA-2010 для сабвуферов. Благодаря этому стандарту мы теперь можем получить очень хорошее представление о том, насколько громко будет звучать сабвуфер.

Чувствительность всегда хороша?

Вы можете удивиться, почему производители не производят настолько чувствительные колонки, насколько это возможно. Обычно это связано с необходимостью компромиссов для достижения определенных уровней чувствительности. Например, конус в сабвуфере/драйвере может быть освещен для улучшения чувствительности. Но это, вероятно, приводит к более гибкому конусу, который увеличил бы общее искажение. И когда инженеры-докладчики пытаются устранить нежелательные пики в отклике докладчика, им обычно приходится снижать чувствительность.

Таким образом, именно такие аспекты должны сбалансировать производители.

Но, учитывая все обстоятельства, выбор динамика с более высоким рейтингом чувствительности обычно является лучшим выбором. Вы можете заплатить немного больше, но в конечном итоге это будет стоить того.

КАК: Что такое чувствительность динамика и что это значит?

Если есть одна спецификация динамиков, на которую стоит обратить внимание, это рейтинг чувствительности. Чувствительность говорит вам, сколько объема вы получите от динамика с заданным количеством мощности. Это может не только повлиять на ваш выбор динамика, но и ваш выбор стереоприемника / усилителя. Чувствительность является неотъемлемой частью громкоговорителей Bluetooth, звуковых панелей и сабвуферов, хотя эти продукты могут не включать спецификацию.

Что такое чувствительность

Чувствительность динамика не требует пояснений, как только вы поймете, как он измеряется. Начните с установки измерительного микрофона или уровня SPL (уровня звукового давления) ровно на один метр от передней части динамика. Затем подключите усилитель к динамику и воспроизведите сигнал; вы хотите отрегулировать уровень, чтобы усилитель дополнил только один ватт мощности для динамика. Теперь наблюдайте результаты, измеренные в децибелах (дБ), на микрофоне или счетчике SPL. Это чувствительность динамика.

Чем выше рейтинг чувствительности динамика, тем громче он будет играть с определенной мощностью. Например, некоторые динамики имеют чувствительность около 81 дБ или около того. Это означает, что с одним ваттом мощности они будут обеспечивать только умеренный уровень прослушивания. Хотите 84 дБ? Вам понадобятся две ватты — это связано с тем, что для каждого дополнительного 3 дБ объема требуется удвоенная мощность. Хотите поразить хорошие и громкие пики 102 дБ в вашей системе домашнего кинотеатра? Вам понадобится 128 Вт.

Измерения чувствительности 88 дБ составляют примерно среднее значение. Все, что ниже 84 дБ, считается довольно низкой чувствительностью. Чувствительность 92 дБ или выше очень хорошая, и ее следует искать.

Являются ли эффективность и чувствительность одинаковыми?

И да и нет. Вы часто видите, что термины «чувствительность» и «эффективность» используются взаимозаменяемо в аудио, что хорошо. Большинство людей должны знать, что вы имеете в виду, когда говорите, что динамик имеет «КПД 89 дБ». Технически эффективность и чувствительность различны, хотя они описывают одну и ту же концепцию. Спецификации чувствительности могут быть преобразованы в спецификации эффективности и наоборот.

Эффективность — это количество энергии, поступающей в динамик, который фактически преобразуется в звук. Это значение обычно меньше одного процента, что говорит о том, что большая часть мощности, передаваемой динамику, заканчивается как тепло, а не звук.

Как измерения чувствительности могут варьироваться

Редко кто-то из производителей громкоговорителей подробно описывает, как они измеряют чувствительность. Большинство предпочитает рассказать вам, что вы уже знаете; измерение проводилось на одном ватт на расстоянии одного метра. К сожалению, измерения чувствительности могут быть выполнены различными способами.

Вы можете измерить чувствительность с розовым шумом. Тем не менее, розовый шум колеблется в уровне, что означает, что он не очень точен, если у вас нет счетчика, который выполняет средние значения в течение нескольких секунд. Розовый шум также не позволяет значительно ограничить измерение конкретной полосой звука. Например, динамик с басом, усиленным на +10 дБ, будет демонстрировать более высокий рейтинг чувствительности, но это в основном «обман» из-за всех нежелательных басов. Для фильтрации экстремумов частоты можно применить весовые кривые — например, A-взвешивание, которое фокусируется на звуках между примерно 500 Гц и 10 кГц — на счетчик SPL. Но это добавленная работа.

Многие предпочитают оценивать чувствительность, принимая измерения частотной характеристики на осях громкоговорителей при заданном напряжении. Затем вы будете усреднять все точки данных от 300 Гц до 3000 Гц. Этот подход очень хорош при доставке повторяемых результатов с точностью до примерно 0,1 дБ.

Но тогда возникает вопрос, были ли проведены измерения чувствительности беззвучно или в комнате. Безэховое измерение учитывает только звук, излучаемый динамиком, и игнорирует отражения от других объектов. Это предпочтительная техника, поскольку она повторяемость и точность. Тем не менее, измерения в комнате дают вам более «реальное» изображение уровней звука, излучаемых динамиком. Но измерения в помещении обычно дают вам дополнительные 3 дБ или около того. К сожалению, большинство производителей не сообщают вам, являются ли их измерения чувствительности беззвучными или в комнате — лучший случай — когда они дают вам обоих, чтобы вы могли убедиться сами.

Что это нужно делать с Soundbars и Bluetooth Speakers?

Вы когда-нибудь замечали, что встроенные динамики, такие как сабвуферы, звуковые панели и громкоговорители Bluetooth, почти никогда не перечисляют их чувствительность? Эти громкоговорители считаются «закрытыми системами», что означает, что чувствительность (или даже номинальная мощность) не имеет значения, как общий объем, обеспечиваемый устройством.

Было бы неплохо увидеть оценки чувствительности для драйверов динамиков, используемых в этих продуктах. Производители редко стесняются указывать мощность внутренних усилителей, всегда рекламируя внушительные цифры, такие как 300 Вт для недорогой звуковой панели или 1000 Вт для системы домашнего кинотеатра в коробке.

Но рейтинг мощности для этих продуктов почти не имеет смысла по трем причинам:

1. Производитель почти никогда не говорит вам, как измеряется мощность (максимальный уровень искажения, импеданс нагрузки и т. Д.), Или если блок питания может фактически доставить столько сока.
2. Номинальная мощность усилителя не говорит о том, насколько громко будет воспроизводиться устройство, если вы не знаете чувствительности драйверов динамиков.
3. Даже если усилитель усиливает эту мощь, вы не знаете, что драйверы динамиков могут справиться с питанием. Драйверы Soundbar и Bluetooth обычно довольно недороги.

Скажем, звуковая панель, рассчитанная на 250 Вт, в действительности использует 30 Вт на канал. Если звуковая панель использует очень дешевые драйверы — давайте перейдем с чувствительностью 82 дБ — тогда теоретический выход составит около 97 дБ. Это был бы неплохой уровень игровых и боевых фильмов! Но есть только одна проблема; эти драйверы могут обрабатывать только 10 Вт, что ограничило бы звуковую панель примерно на 92 дБ. И это не слишком громко для чего-то большего, чем случайный просмотр телевизора.

Если звуковая панель имеет драйверы с чувствительностью 90 дБ, вам нужно всего восемь ватт, чтобы подтолкнуть их до 99 дБ. И восемь ватт мощности гораздо реже вытесняют водителей за пределы своих пределов.

Логический вывод, который можно сделать здесь, состоит в том, что продукты с внутренним усилением, такие как звуковые дорожки, громкоговорители Bluetooth и сабвуферы, должны общий объем они могут доставлять, а не чистую мощность. Рейтинг SPL на звуковой панели, динамике Bluetooth или сабвуфере имеет смысл, поскольку он дает вам реальную идею о том, какие уровни громкости могут достичь продукты. В рейтинге мощности нет.

Вот еще один пример. Сабвуфер Hsu Research VTF-15H имеет 350-ваттный усилитель и выделяет в среднем 123,2 дБ SPL от 40 до 63 Гц. Сабвуфер Sunfire Atmos — намного меньший дизайн, который намного менее эффективен — имеет усилитель мощностью 1,400 Вт, но в среднем составляет только 108,4 дБ SPL от 40 до 63 Гц. Очевидно, что ваттность здесь не расскажет. Он даже не близок.

По состоянию на 2017 год нет промышленных стандартов для рейтингов SPL для активных продуктов, хотя существуют разумные методы. Один из способов сделать это — превратить продукт на максимальный уровень, который он может достичь, прежде чем искажение станет нежелательным (многие, если не большинство, звуковые панели и громкоговорители Bluetooth могут работать на полном объеме без нежелательных искажений), затем измерьте выход на одном метре с использованием сигнала розового шума -10 дБ. Конечно, решение о том, какой уровень искажения является нежелательным, является субъективным; производитель может использовать фактические измерения искажений, взятые у драйвера динамика.

Очевидно, что необходимо, чтобы отраслевая панель создала практики и стандарты для измерения активного выпуска аудиопродукции. Это то, что произошло с стандартом CEA-2010 для сабвуферов. Из-за этого стандарта мы можем теперь получить очень хорошее представление о том, насколько громко будет играть сабвуфер.

Чувствительность всегда хорошая?

Вы можете задаться вопросом, почему производители не выпускают динамиков, которые настолько чувствительны, насколько это возможно. Обычно это связано с необходимостью компромиссов для достижения определенных уровней чувствительности. Например, конус в сабвуфере / драйвере может быть освещен для улучшения чувствительности. Но это, скорее всего, приводит к более гибкому конусу, что приведет к увеличению общего искажения. И когда инженеры-динамики идут на устранение нежелательных пиков в ответе оратора, им обычно приходится уменьшать чувствительность. Так что это такие аспекты, что производители должны балансировать.

Но, учитывая все обстоятельства, выбор громкоговорителя с более высокой чувствительностью обычно является лучшим выбором. Вы можете в конечном итоге заплатить немного больше, но это будет стоить в конце.

Сабвуферы автомобильные — корпусные сабвуферы, активные сабвуферы, сабвуферные динамики

Автомобильный сабвуфер (Сабвуферные динамики) предназначенны для воспроизведения самого нижнего частотного диапазона (20-120Гц) и/или для придания «драйва» музыкальной композиции. Широкое распространение получили сабвуферные головки типоразмеров 8, 10, 12, 15 дюймов.

Варианты акустического оформления сабвуферов

Сабвуферы делятся по типу акустического оформления, основных типов четыре:

ЗЯ — закрытый ящик

ФИ — ящик с фазоинвертором

Free Air — для работы в открытом объеме

Бандпасс — динамик установленный в нутри ящика с фазоинвертором

Краткое описание основных характеристик автомобильных сабвуферов:

Максимальная мощность сабвуфера

Максимальная мощность сабвуфера зявленная производителем— ни чего общего не имеет с его реальной выдаваемой мощностью, которая указана для введения покупателя в заблуждение, обращать внимание на нее не стоит. Это фактически та мощность, при которой в момент максимальной нагрузки на сабвуферный динамик он как минимум не задымиться и не порвется.

Номинальная мощность сабвуфера

Номинальная мощность сабвуфера RMS — как правило, реальная мощность, которую можно подать на сабвуфер и получить при этом звук качественный без искажений и дребезжаний. Как правило, для хорошего звука сабвуфера в автомобиле достаточно 150-300 Ватт. Ну а чтобы бас чувствовался всем телом, сотрясались волосы и все что лежит незакрепленное, достаточно будет 300-600 Ватт. Ну а все что выше этих значений для фанатов или плохо слышащих людей 🙂

Чувствительность сабвуфера

Чувствительность сабвуфера — звуковое давление измеряется в «дБ» которое может воспроизвести сабвуферный динамик. Чем выше его чувствительность, тем лучше.

Резонансная частота сабвуфера

Резонансная частота сабвуфера — частота резонанса динамика. Оптимальное значение должно быть в районе 25-35 Гц. Ниже 20 Гц бывает, но очень редко. Так же встречаются  сабвуферы с резонансной частотой выше 35Гц, это считается высокой для сабвуфера, что не лучшим образом скажется на воспроизводимой им музыке.

Эквивалентный объем

Эквивалентный объем сабвуфера — объем воздуха, упругость которого сопоставима с упругостью подвеса сабвуферного динамика. Эта величина определяется жесткостью подвеса и диаметром диффузора динамика. Ни в коем случае не считать эту величину объемом корпуса для динамика.

На основании последних 3-х рассчитывается правильное акустическое оформление для сабвуфера.
Автосабвуфер это именно та вещь, где в отличие от выбора акустики в автомобиль есть смысл обращать внимание на величину магнита. Особенно если Вас интересует мощный саб.

Диффузор сабвуфера

Диффузор сабвуферного динамика, как и везде в акустике, рекомендуем прессованный картон — лучшая жесткость при небольшом весе, с водоотталкивающей пропиткой.

Подвес сабвуфера

Подвес — резина или каучук. Также стоит обратить внимание на производителя — его стаж работы в этом секторе и как фирма зарекомендовала себя на рынке, а также на наличие гарантии в случае неисправности.

При выборе сабвуфера стоит помнить, что гарантировать, что купленный Вами сабвуфер зазвучит в Вашей системе и будет Вас устраивать по качеству звука, не сможет даже продавец автозвука с 10-ти летним стажем. Слишком много нюансов и тонкостей в этом секторе. Покупать автомобильный сабвуфер стоит только там, где Вам его заменят в течение нескольких дней, если звук Вас не устроит. А самый лучший вариант, это выбрать в магазине 2-3 варианта от проверенных и хорошо зарекомендовавших себя производителей и прослушать в своем авто. Это избавит Вас от покупки, которая может не приносить удовольствие своим звуком, а гудеть и раздражать Вашу нервную систему.

Основные рекомендации по выбору сабвуфера

Мощность сабвуфера

Никогда не смотрите на заявленную мощность (особенно на максимальную). Многие компании врут, причем и одну и в другую сторону, хотя конечно в основном завышают реальные характеристики сабвуфера. Больше полагайтесь на репутацию фирмы производителя.

Выбор размера сабвуферного динамика

На наш взгляд, оптимальный размер для сабвуферного динамика это 10-12 дюймов.

Какой фирмы покупать саб

Рассматривайте зарекомендовавшие себя фирмы в данном направлении. Сейчас очень много дешевых «Китайских» фирм, которые преподносятся как дорогие. Консультируйтесь с грамотными продавцами, сравнивайте их мнения и делайте правильный, обдуманый выбор.

Как определить мощность саба

Мощность автомобильного сабвуфера примерно можно определить по диаметру и высоте звуковой катушки.

Какой усилитель или моноблок брать для саба

Старайтесь брать автомобильный сабвуфер под конкретный усилитель, или берите все сразу, комплектом. Мощность сабвуфера должна быть чуть менее мощности автомобильного усилителя.

Подвес динамика — корзина

Лучше что бы верхний подвес был из резины, а корзина литая алюминиевая, но не железная штампованная.

Один сабвуфер или два

Если нужно много баса (так что бы волосы дыбом встали), то возможно вместо одного дорогого целесообразней взять два, но более дешевых. Чувствительность у них будет выше, чем у более мощных автомобильных сабвуферов, а мощность (за счет того, что их два) будет такой же.

Стоимость сабвуфера

Слишком мощный и дорогой сабвуфер автомобильный (12000руб и дороже) есть смысл брать, если вы хотите озвучить не только внутреннее пространство автомобиля но и на улице. В автомобиле, в большинстве случаях, по большому счету такая мощность не нужна. С другой стороны дешевые (до 3500руб за корпусной саб) тоже брать не стоит. Оптимальная цена на наш взгляд это от 5000руб до 10000руб за вариант в корпусе и от 3000руб до 8000руб за динамик.

Влияние типа кузова автомобиля на работу сабвуфера

Если у Вас сабвуфер автомобильный будет стоять в багажнике седана, то все же звук от него будет доходить ослабленный, чуть искаженный и с запозданием. Берите сабвуфер с запасом. Стоит отметить, что звучание автомобильного сабвуфера лучше всего достигается в кузовах смежного пространства (джипы, универсалы, хэтчбеки и т.д.)

Сабвуферы бывают на 8 Ом, 4 Ом, 2 Ом, 1 Ом

Обязательно посмотрите сопротивление автомобильного сабвуфера. В большинстве случаях они 4 Ом. Но бывают и 2 Омные или два по 4 Ом варианты (которые при параллельном подключении дадут те, же 2 Ом). Под такие автомобильные сабвуферы надо брать автомобильные усилители, которые могут работать в мост на 2 Ом, или одноканальные автомобильные усилители (моноблоки как их иногда называют).

Чувствительность автомобильного сабвуфера

Помимо мощности нужно смотреть и на чувствительность автомобильного сабвуфера. Но как правило, чем больше мощность, тем ниже чувствительность, ведь у мощных Сабов должен быть жесткий подвес, а он в свою очередь снижает чувствительность.

В краце о сабвуферах

Мощность автомобильных сабвуферов, как правило, с каждым годом постоянно растет. Растет и мощность усилителей. Правильно выбирайте мощность и того и другого, принцип выбора мы описали выше.

Если сравнивать хорошие автомобильные сабвуферы сделанные в Америке с хорошими Европейскими, то на наш взгляд Американские выгладят более достойно своих собратьев из Европы.

Перед покупкой прослушайте различные автомобильные сабвуферы на стенде. Это не так тяжело, особенно если Вы выбираете корпусной автомобильный сабвуфер. Звук от него должен быть плотный и как можно более четкий. Гудений должно быть как можно меньше. После этого берите, какой больше понравился.

Установка сабвуфера

Для того чтобы установить сабвуфер в машину требуется протяжка проводов до АКБ, установка предохранителя на силовой провод, обжим клем, протяжка межблочных кабелей и управляющего кабеля до магнитолы. Все операции по подключению сабвуфера требуют определенных навыков и знаний, все мастера нашего установочного центра имеют многолетний опыт работы по подключению и установке автомобильных сабвуферов.

Доверьте установку сабвуфера професионалам своего дела — в установочном центре Кузница автозвука Вам подключат и настроят купленное Вами оборудование.

Что такое чувствительность динамика ? » Теория автозвука » Бас Клуб

Из всех характеристик динамиков и акустических систем понятие «чувствительность», пожалуй, самое интересное и привлекательное (в этом оно соперничает с характеристикой мощности). Так и хочется, чтобы это понятие имело прямую зависимость к качеству динамика, т.е. чем больше этот параметр, тем лучше звучит динамик. Ведь, акустическая система — это устройство для воспроизведения музыки, а ее качество, зачастую определяется только субъективным образом, и чувствительность — от слова чувствовать, хорошо чувствующий, подсознательно, сливается со словом качество. Однако, мы знаем, что это так и не так. Прежде всего, это понятие — чисто техническое, отражающее КПД динамика. Согласно ГОСТ 16122-78 характеристическая чувствительность АС — отношение среднего звукового давления, развиваемого АС в заданном диапазоне частот (обычно 100… 8000 Гц) на рабочей оси, приведенное к расстоянию 1 м и подводимой электрической мощности 1 Вт. Конечно, если мы имеем динамик с более высокой чувствительностью, то подводя 1 Вт мы получим большее звуковое давление, чем от динамика с низкой чувствительностью, меньше нелинейных искажений и, наверно, более высокое качество звучания. Однако, стоит задуматься как получена эта чувствительность?

Мы имеем несколько способов легального (реального) и нелегального (маркетингового) способов повышения чувствительности.

Реальные способы борьбы за чувствительность

Акустические системы с большим количеством динамиков

При подключении нескольких динамиков (акустических систем) параллельно (последовательно) возрастает уровень громкости (растет и мощность). Применяется, для систем озвучивания и в связи с неодинаковостью характеристик широкополосных динамиков качество звучания остается низким. Часто способ используется в акустических системах, где применяется 2 или более низкочастотных динамиков на один высокочастотный. В этом случае основная проблема — особенности характеристики направленности такой системы.

Повышение чувствительности систем с одним динамиком

Динамик, акустическая система является электро-механо-акустическим преобразователем и, как следствие, есть возможность повышать КПД системы на каждом из этапов этого преобразования.

Коэффициент электро-механической связи (BL) динамика

Первый этап — электро-механическое преобразование. Для этого введен коэффициент «BL». Он зависит от «B»- индукции в зазоре и «L» — длинны проводников в этом зазоре (или то количество проводников, на которых действует магнитное поле). «B» можно увеличивать повышая объем и силу магнитов, уменьшая магнитный зазор как по высоте, так и по ширине. «L» — увеличивая диаметр катушки и кол-во витков по высоте в зазоре. Если увеличивать значение «BL», без изменения прочих характеристик динамика то будет расти чувствительность в области выше основного резонанса динамика, а низкочастотные возможности останутся без изменений.

Масса подвижной системы

При уменьшении массы подвижной системы мы можем создавать давление больше, чем с большей массой. Это улучшает в импульсные и переходных характеристики, но понижает прочность (мощность), жесткость (могут повышаться нелинейные искажения) и потребует применения новых материалов и технологий. Получение низких частот, особенно глубоких требует больших усилий.

Площадь излучения

Увеличение площади диффузора ведет к возрастанию уровня чувствительности, но возникают проблемы с воспроизведением высоких частот и прочностью конструкции.

Акустическая трансформация – рупор

Этот способ позволяет получить низкие частоты от небольшого и легкого динамика за счет согласования его с окружающей средой. Требует очень больших усилий в плане строительства корпусов. Самый грамотный, но и самый дорогостоящий способ.

Качественно спроектированные акустические системы с реально высокой чувствительностью используют четыре последние способа, а иногда и первый. Как показано, это требуют траты больших средств, повышения себестоимости системы и увеличения ее габаритов, однако, можно поступить проще.

Нелегальный способ

Напомним, что чувствительность измеряют на оси, на расстоянии 1 метр при подведении 1 Вт мощности. Как получить этот 1 Вт?  Для этого надо определиться с номинальным сопротивлением. Оно выбирается из ряда 2, 4, (6), 8, 16, 25 и 50 Ом. Так как динамик представляет собой комплексное сопротивление со сложной зависимостью модуля полного электрического сопротивления от частоты, определение этого сопротивления подчиняется закону. Например, это записано в ГОСТ 9010-84 «Измеренное минимальное значение модуля полного электрического сопротивления в диапазоне, лежащем выше частоты основного резонанса, не должно отличаться от номинального электрического сопротивления более чем на минус 20%». Таким образом, значение модуля полного электрического сопротивления 4-х омной системы не может быть меньше 3.2 Ома, а 8-ми омной — 6.4 Ома и т.д. Тогда, согласно закона Ома для измерения динамика с номинальным сопротивлением 4 Ома мы должны подвести к нему 2 Вольта (корень из 4), 8 Ом — 2. 82В, а для 16 Ом — 4 В.

В западных описаниях и паспортах часто встречается графа «чувствительность», с характеристикой 1м/2.8В, в сочетании с «сопротивлением», например, 6 Ом. При измерении оказывается, что минимальное сопротивление такого изделия 3.4 Ома. Значит система оказывается реально 4 Омная, а мы подаем на нее 2 Вт (По закону Ома 2.8В2/4=2Вт) и получаем прирост чувствительности 3 дБ. Дополнительно к этому, частотная характеристика, особенно динамиков в отдельности имеет области провалов и подъемов, что позволяет зафиксировать чувствительность именно в области этого подъема. Не говоря уже о возможности простой приписки. В результате мы легко получаем прирост значения чувствительности 4-8 дБ.  Проведение измерения акустических систем западных производителей, в том числе и именитых, к сожалению, показал, что данная практика является обычной и применяется, за редким исключением, повсеместно.

Для чего это делается?

Все дело в низких частотах, т. к. уровень низких частот при указании частотного диапазона в паспорте, и при прослушивании отсчитывается именно от среднего уровня звукового давления — чувствительности и, следовательно, системы с реальной низкой чувствительностью имеют выигрыш в количестве и глубине низких частот. А получить при определенном размере динамиков и акустических систем глубокие низкие частоты и высокую чувствительность очень непросто. Ведь нельзя же в паспорте написать чувствительность 80дБ, ее же никто не купит! Значительно проще написать нормальный уровень чувствительности и при прослушивании предоставить клиенту могучий басс.

Данный текст написан не для того, чтобы обвинить кого-то в фальсификации, а для того чтобы предоставить потребителю более полную информацию.

Как настроить моноблок для сабвуфера в машине

Как настроить сабвуфер в машине

Сабвуфер является важной частью автомобильной музыкальной системы. Работая на большой мощности и низких частотах, он придаёт звуку сочное и насыщенное звучание. Обычные акустические колонки имеют ряд ограничений по диапазону воспроизводимых частот. Они не способны обеспечить глубокие басы, без которых музыкальные фрагменты теряют свою силу и выразительность. Колонки делятся на пассивные и активные устройства. Пассивный сабвуфер представляет собой громкоговоритель, специально предназначенный для воспроизведения низких частот, разделительный фильтр и корпус. Такой системе требуется усилитель низкой частоты. НЧ систему можно подключить к клеммам многоканального усилителя или предусмотреть для него отдельный усилитель. Активная система для воспроизведения низких частот имеет специальный усилитель с системой фильтров. Он встроен в корпус, где размещается низкочастотный динамик. Для того чтобы звуковая система автомобиля работала корректно потребуется настройка сабвуфера в авто.

Как настроить автомобильный сабвуфер

Низкочастотная составляющая звукового диапазона представляет собой узкую полосу частот, которая начинается примерно от 18-20 Гц и заканчивается на уровне 120-150 Гц. Именно в этом диапазоне работает любой сабвуфер.Правильная настройка сабвуфера в автомобиле это важный процесс, от которого будет зависеть качество воспроизведения низких частот. Если звуковая система не настроена, то басовые ноты «рассыплются» и потеряют напор и сочность. Вместо насыщенного и густого баса из динамика будет доноситься монотонное буханье, по впечатлениям, никак не связанное с мелодией.

Настройка саба в авто зависит от нескольких факторов:

• Место установки динамика
• Его мощность
• Диапазон рабочих частот

Обычно сабвуферы в автомобиле устанавливают в багажном отсеке или под сиденьем. Если колонка устанавливается под сиденьем, то слишком большая мощность, при не настроенной системе, может вызвать негативные ощущения у водителя и пассажиров.

Как правильно настроить активный сабвуфер в автомобиле

За счёт воспроизведения низких частот блок позволяет расширить динамический диапазон любого музыкального произведения. Акустические колонки, расположенные в дверях или на передней панели не предназначены для уверенного воспроизведения басов. С этой задачей хорошо справляется правильно настроенный сабвуфер. На панели басового автомобильного усилителя расположены несколько регулировок, которые позволяют точно настроить низкочастотную акустическую систему. Настройка активного сабвуфера в авто на усилителе включает в себя следующие регулировки:

• Gain (Level) – входная чувствительность
• Sub Sonic – фильтр инфранизких частот
• Phase – регулировка фазы
• LPF (Low pass filter) – фильтр нижних частот
• BassBoost – увеличение громкости в узкой полосе частот

Чтобы знать,как правильно настроить активный саб, нужно представлять, за что отвечает каждая регулировка.

Оптимальные настройки для сабвуфера

Как настроить сабвуфер в машине на усилителе. Входная чувствительность не является регулятором громкости, хотя при её увеличении громкость так же возрастёт. Функция «Gain» согласовывает уровни головного устройства и усилителя активного сабвуфера. Ручка сделана под шлиц для отвёртки и может иметь цифровые обозначения, например, от 0,2 до 5,0 В. Существует несколько методик согласования уровней. Если под рукой нет осциллографа, то правильная настройка саба делается на слух. На вход сабвуфера подаётся музыкальный сигнал хорошего качества с невысоким уровнем громкости. Предварительно ручка «Gain» устанавливается на минимум. Далее громкость на головном устройстве медленно увеличивается до появления слышимых искажений. Затем уровень уменьшается до появления чистого звука. Точно так же настраивают «Gain», увеличивая уровень сигнала до появления искажений и «сдают» немного назад.

При воспроизведении музыкальных фрагментов на записи могут оказаться очень низкие обертоны или инфранизкие частоты. Эти звуки человеческих ухом практически не воспринимаются, но электромагнитная система динамика их чувствует, и диффузор на них реагирует. На таких низких частотах ход диффузора увеличивается и на больших уровнях громкости звуковая катушка может выйти из строя. Чтобы отсечь такие паразитные колебания в сабвуфер встраивается фильтр инфранизких частот или «SubSonic». Этот регулятор сабвуфера в автообрезает все частоты от 25-30 Гц и ниже. Фильтр регулируемый и рядом с ручкой обозначается частота среза, которая может выбираться в пределах 10 Гц-50 Гц. Такая регулировка имеется не во всех активных сабвуферах.

Звуковые волны, излучаемые динамиками, расположенными в разных местах, неодинаково доходят до слушателя. При этом звуковая картина лишается цельности и слышится размазанной, так как отдельные звуковые потоки сдвинуты по фазе относительно друг друга. Регулировка фазы «Phase» нужна для того чтобы устранить этот дефект и синхронизировать сабвуфер с остальными акустическими системами. Самой простой настройкой является прослушивание музыки, когда помощник вращает регулировку до получения лучшего звучания. Для точной настройки фазы потребуется генератор синусоидального сигнала. Сначала нужно поменять полярность громкоговорителя. Затем подать сигнал на общий усилитель и на сабвуфер. Вращением регулировки «Phase» добиться самого тихого звука. Это будет означать, что динамики находятся в противофазе. Затем восстановить правильную полярность. Фаза отрегулирована правильно.

Правильная настройка активного сабвуфера невозможна без регулировки фильтра LPF. Поскольку громкоговоритель сабвуфера предназначен только для воспроизведения низких частот, этот регулируемый фильтр обрезает все частоты выше определённого порога, пропуская только низкочастотную составляющую. На регулировке указаны пределы установки частоты среза. Это может быть 40-250 Гц или другие величины. Обычно на сабвуферах выставляют частоту среза фильтра в диапазоне 50-65 Гц.

Регулятор «BassBoost» позволяет поднять коэффициент усиления блока в узкой полосе частот. Обычно это 40-45 Гц. Эта регулировка используется для выравнивания амплитудно-частотной характеристики на определённом участке. Тем, кто не является специалистом автомобильной электроники, эту регулировку трогать не рекомендуется.Если слишком поднять усиление можно легко спалить сабвуфер. С помощью измерительных приборов можно лучше настроить сабвуфер в машине, но это можно сделать и на слух.

Как настроить моноблок для сабвуфера в машине

Моноблок или одноканальный усилитель предназначен для подключения только одной акустической системы, поэтому такие модели часто используются для сабвуферов. На устройстве имеются точно такие же регулировки, что и на многоканальном усилителе, поэтому настройка блоков ничем не отличается.

Важным этапом является совместная настройка саба на усилке. Дело в том, что на усилителе фронтальной акустики так же имеются фильтры, настройки которых могут не совпадать. Если на сабвуфере фильтр обрезает все частоты выше 60 Гц, а фильтр усилителя фронтальных колонок режет все частоты ниже 100 Гц, то между двумя устройствами образуется провал амплитудно-частотной характеристики и частоты в интервале 60-100 Гц, просто не будут воспроизводиться. Этого можно избежать, подрегулировав частоты среза двух фильтров, чтобы они слегка перекрывали друг друга.Качество воспроизведения ухудшается как на провале, так и на горбе АЧХ. Настройка сабвуфера в авто дана для чайников. Профессионалы используют измерительную аппаратуру и более сложные методики.

Как отрегулировать сабвуфер в машине

Большинство автолюбителей, не располагает необходимой, для правильной настройки сабвуфера, измерительной техникой. Все настройки выполняются «на слух», поэтому для получения удовлетворительного результата нужно выполнять некоторые рекомендации. Музыка для настройки сабвуфера в авто должна тщательно подбираться. Для регулировки низкочастотного тракта не следует использовать электронную музыку, исполняемую на синтезаторе. Для слуховой оценки качества звучания на низких частотах нужно воспроизводить фрагменты классической музыки с духовыми и струнными инструментами.

Электронное звучание богато искусственными обертонами, которые не позволяют объективно оценивать звук, особенно на низких частотах.Не нужно торопиться при регулировке, так как некоторые настройки придётся повторять несколько раз, чтобы получить требуемый результат. В целом качественная настройка может занять несколько часов. Не нужно использовать при настройке, мало знакомые музыкальные отрывки. Лучше если классическое произведение хорошо известно. Чтобы объективно оценить комплексное звучание автомобильной акустики нужно находиться в салоне автомобиля на водительском месте. Все окна и двери салона должны быть закрыты. Проверят звук нужно на нескольких произведениях, где используются разные музыкальные инструменты. Как настроить сабвуфер в машине видео.

Как правильно настроить пассивный сабвуфер в автомобиле

Настройка пассивного саба в машиненачинается с момента изготовления ящика для низкочастотного динамика. Можно приобрести пассивный излучатель, но многие автолюбители предпочитают сделать эту конструкцию своими руками. Пассивная система выполняется в двух вариантах: закрытый ящик и короб с фазоинвертором. В свою очередь фазоинверторы делятся на щелевые и в виде трубы. По сравнению с закрытым ящиком фазоинверторные системы имеют больший КПД. Кроме того щелевой фазоинвертор, после сборки короба, никакой настройке не подлежит. Фазовращатель, сделанный в виде трубы, можно настраивать, удлиняя или укорачивая конструкцию. Электрических настроек пассивный фазоинвертор не имеет, поэтому для получения нужных параметров используются настройки головного устройства и усилителя.

Как правильно отрегулировать сабвуфер в машине. При изготовлении самодельного сабвуфера многое зависит от диаметра акустической головки. Динамик с диффузором диаметром 12 дюймов будет активнее работать на низких частотах, чем динамик с диффузором 10 дюймов.

Как настроить сабвуфер в машине на магнитоле

Настройка магнитолы и саба в автовключает в себя ряд последовательных операций. Сначала на головном устройстве фильтром высоких частот HPFнужно обрезать низкие частоты, которые подаются на фронтальные динамики. Если в машине установлен саб, то частоту среза можно выбрать в пределах 80-120 Гц и крутизну затухания 24 dBна октаву. Настройка саба на магнитоле осуществляется фильтром низких частот LPF. Для этого в меню выбирается пункт «Управление сабвуфером». Здесь устанавливаются три параметра:

• Частота среза фильтра
• Уровень громкости
• Крутизна затухания

Эти величины устанавливаются на слух при воспроизведении любимых музыкальных стилей. Настройки у разных магнитол могут отличаться, но в целом они совпадают.

Как регулировать сабвуфер

Для того чтобы сделать регулировку саба в салоне авто можно использовать специальные CDдиски, предназначенные для настройки автомобильных акустических систем. В автомагнитолу ставится диск, на котором записана последовательность треков. На них с высоким качеством записаны эталонные сигналы от генератора звуковых частот. С помощью таких записей можно правильно установить частоты срезов фильтров высоких и низких частот, отрегулировать баланс и фазу.

В автосервисах, могут правильно настроить низкочастотный блок, используя специальные компьютерные программы для настройки сабвуфера в машине.

Поделки своими руками для автолюбителей

Как настроить усилитель (моноблок) для сабвуфера своими руками.

Всем привет, в этой статье речь пойдет о грамотной настройке моноблока или усилителя , который воcпроизводит ваш сабвуфер. Настройка не так сложна, как кажется на первый взгляд.
На каждом усилителе есть несколько «Крутилок». Это и есть основные настройки . О них и пойдет речь.

1) Параметр который есть на всехусилителях называется GAIN или он же Level. На простом языке это громкость вашего сабвуфера. В некоторых усилителях комплектуется отдельный регулятор громкости.

2) Фильтр LPF.

Этот фильтр отвечает за срез ВЫСОКИХ частот например от 50 Гц до 40000 Гц
Часто этот параметр выставляют на 70-90 Гц. (То есть если выставить на 70 Гц, то ваш сабвуфер не будет забираться выше 70 Гц)

3) Фильтр SUBSONIC .

Этот фильтр Срезает все низкие частоты. Ваш сабвуфер не играет ниже 15 Гц. Вернее он играет(без сабсоника) , но человек этих частот просто не слышит, а Моноблок забирает энергию на воспроизведение этих не эффективных в нашем случае частот. Да и не каждый сабвуфер готов воспроизводить частоты ниже 20гц без последствий.

Например наш сабвуфер запилен в короб с настройкой 35 Гц. Я бы сделал срез на 10 Гц ниже. Выставил параметр на 25 Гц. Получается что мы срезали все частоты от 0 до 25 Гц ( сабвуфер не будет их воспроизводить , а Моноблок перестает тратить бесполезную энергию) В отдельном случае сабсоник режут на 10 а то и 15 Гц, Это любители мощных аудиосистем, и с ураганом в салоне.

4)Phase — это параметр переключения фаз.

Предположим Сабвуфер начинает свою работу с первого движения вверх или вниз. Phase переключает первое движение ВВЕРХ или ВНИЗ.

Нужен он для подключения сабвуферов в мостовом режиме через несколько моноблоков. (в одном коробе 2 сабвуфера, каждый подключен к своему моноблоку. Параметр фаз выставляем на двух моноблоках так, чтобы сабвуферы начинали свое движение в ТАКТ друг с другом.

5) Параметр BASS BOOST.

Самая любимая «крутилка» неопытных любителей громкого басса. Они выставляют ее на MAX и радуются «Искаженному» пердежу (Прошу прощения, но по другому я это назвать не смогу)

Bass boost это усилитель басса, но мало кто знает что при повышении низких частот усилитель теряет свой КПД и начинает воспроизводить грубые искажения .

Сабвуфер принимает эти искажения в виде хрипа и залипания, и получается КЛИП сабвуфера. А КЛИП разрушает сабвуфер. То же самое касается любых усилителей баса этого параметра на различных магнитолах, и других устройств типа смартфонов , планшетов и тд.

BASS BOOST это вред вашим динамикам!
Всегда выставляем этот параметр на MIN

Как правильно настроить сабвуфер

Автомобильный сабвуфер является важным элементом в составе комплексных акустических систем. При этом важно не только правильно подобрать и подключить саб, но и выполнить его настройку.

На практике, только после настойки сабвуфер начинает выдавать желаемое звучание. Далее мы рассмотрим, как выполняются настройки сабвуфера, на какие параметры нужно обращать внимание, а также как настроить усилитель под сабвуфер.

Настройки сабвуфера в автомобиле

Прежде всего, важно понимать, что саб является элементом для воспроизведения низких частот. Если просто, сабвуфер воспроизводит бас. Фактически, низкочастотный динамик имеет диффузор, который колеблется, создавая сжатия и разряжения воздуха.

В случае, когда колебания происходят с частотой от 16-20 раз в сек. (16-20 герц) до 14-18 тыс. раз в сек. (14-18 килогерц), человек воспринимает это как звук. При этом бас представляет собой нижний диапазон таких звуковых колебаний (от 20 до 150 Гц.).

Фактически, тонкая настройка саба начинается еще на этапе проектирования короба, куда ставится НЧ динамик. Также отдельно учитываются характеристики сабвуферного динамика, стиль и тип музыки, которая чаще всего будет прослушиваться, особенности усилителя на саб и т.д. Так или иначе, если саб проектируется с нуля или уже идет готовым решением в корпусе, правильный подход позволяет получить хорошее звучание.

Частота сабвуфера

Перейдем к настройкам. После того, как сабвуфер правильно подключен к усилителю, прежде всего, начать следует с настройки LPF фильтра (low pass filter). Чтобы это сделать, нужно на усилителе на саб или на ГУ включить фильтр LPF. Если просто, этот фильтр позволяет подать на НЧ динамик только низкие частоты, срезав при этом средние и высокие.

В качестве примера, часто выставляется частота среза для сабвуферов от 50 до 63 Гц. Фильтр нужно выставить на указанную частоту, после чего производится дополнительная корректировка.

Еще добавим, что LPF не отрезает звук резко. На практике, если саб настроен на 60 Гц, на 61 Гц звук также будет, но частоты будут ослаблены, появляется плавный спад. При этом плавность спада зависит от порядка фильтра. Выбрать порядок позволяют некоторые ГУ.

Например, Фильтр 4 порядка дает более плавный спад, тогда как фильтр 1 означает, что спад более резкий. Данный фильтр позволяет хорошо состыковать сабвуфер и мидбасовые динамики.

Сабсоник: настройка

Не вдаваясь в подробности, сабсоник является фильтром высоких частот, который работает в низкочастотной области. Если просто, сабсоник отрезает инфранизкие частоты, при этом пропускает более высокие. Обратите внимание, сабсоник присутствует не на всех усилителях. Если система собирается самостоятельно, желательно сразу подбирать такой усилитель на саб, где есть указанный фильтр.

В свою очередь, сабсоник срезает ультранизкие частоты, что не позволяет динамику превышать допустимый ход. В результате увеличивается срок службы динамика, а также улучшается качество воспроизведения слышимого басового диапазона, саб начинает играть чище и громче.

Настройка сабсоника выполняется путем среза на 5 Гц ниже частоты настройки порта фазоинвертора. В качестве примера, если частота настройки 35 Гц, сабсоник настраивается на 30 Гц. Для подстройки необходимо задействовать данную опцию и прокрутить регулятор для получения нужных значений.

Настройка Gain или Level

Настройка уровня входной чувствительности сабвуфера и его регулировка осуществляется на усилителе. Как правило, это обычный регулятор с цифрами (часто, от 0. 3 до 5 В). Обратите внимание, многие полагают, что это уровень громкости на усилителе.

На самом деле, это не так. Регулятор Level или Gain позволяет согласовать уровень магнитолы или ГУ с усилителем. Настройка может производиться разными способами, при этом общая суть сводится к следующему:

• на сабвуфер от магнитолы подается аудиосигнал с настроенной частотой;
• при этом на усилителе сначала уровень входной чувствительности ставится на минимум;
• далее на ГУ увеличивается громкость до того момента, пока появляются искажения;
• затем ручку громкости нужно вернуть назад до того момента, пока искажения пропадут;
• после начинают вращать регулятор «GAIN» до момента появления искажений;
• затем регулятор возвращается назад, чтобы звук стал чистым.

Акустическая фаза сабвуфера и выставление задержки

Начнем с фазировки. В ряде случаев можно заметить, что саб играет отдельно от фронтальной акустики, звук сабвуфера явно прослушивается из багажника. Такая настройка является неправильной.

Если просто, фаза сабвуфера позволяет «сдвинуть» звучание сабвуфера вперед. В результате саб звучит цельно и однородно вместе с фронтальными динамиками.

Разобравшись с фазой, далее следует перейти к настройке задержек. Обратите внимание, задержки можно выставлять только на процессорных магнитолах или же в том случае, если имеется внешний процессор.

Данная настройка нужна в том случае, если импульсные характеристики недостаточны и бас «запаздывает». На практике, это проявляется таким образом, что фронт уже отыграл ноту, при этом сабвуфер отыгрывает несколько позже, то есть с задержкой. Именно по этой причине нужна корректировка задержки, чтобы позволить фронтальной акустике и сабвуферу отыгрывать синхронно.

Подстройка мидбаса и сабвуфера

Как показывает практика, настройка саба должна быть выполнена так, чтобы низкочастотник хорошо сочетался с фронтальной акустикой, не возникало провалов по частотам и т.д. Другими словами, мало настроить сабвуфер, так как мидбасовые динамики также потребуют подстройки.

Для правильной настройки потребуется сделать плавным участок АЧХ, слегка изменяя частоты срезов LPF и HPF. Делается это как на слух, так и при помощи RTA-анализатора. Главное, добиться плотного и объемного звучания, чтобы не было «выпадения» по частотам.

Что в итоге

Как видно, настройка сабвуфера в машине является важным и ответственным этапом. При этом нужно понимать, что даже если все компоненты подобраны правильно (усилитель, саб, провода и т.д.), без соответствующей настройки сабвуфер может звучать слишком тихо или громко.

Настройка сабвуфера от LOUD SOUND

1. Добавляйте уровень баса — пока вы точно слышите, что он растет. После того, как громкость перестала расти на слух — сабвуфер начинает уходить в клип, вы можете не слышать хрипения, искажения итд, но катушка сабвуфера будет нагреваться сильнее, что рано или поздно приведет к поломке.

2. Фильтр LPF служит для того, что бы убрать с сабвуфера высокие частоты (голос) и оставить только низкие. Выкручивайте LPF на максимум, а потом убавляйте (против часовой стрелки) пока сабвуфер не перестанет воспроизводить верхние частоты. То есть пока вы слышите вокал — вы должны крутить LPF против часовой стрелки.

Однако, если вы переборщите с этим фильтром — сабвуфер будет воспроизводить только низкие частоты.
Рекомендуемое положение — на два часа.

3. Фильтр HPF (или sub sonic) служит для того, что бы убрать самые низкие частоты, как правило 25 Гц и ниже.
В большинстве систем эти частоты не слышны, однако сабвуфер выходит на довольно приличный ход, пытаясь их воспроизвести. Выкручивая этот фильтр по часовой стрелке — вы облегчаете работу сабвуферу, поднимаете предел по громкости на его нормальных частотах и избегаете риска повреждения центрирующей шайбы.

4. После настройки сабвуфера, послушайте на почти максимальной громкости пол трека, затем потрогайте колпак — если он еле теплый, все нормально, но следите за его температурой первые 1-2 дня использования.

Если же колпак горячий — значит сабвуфер сразу уходит в перегрев

— настроен не верно,
— либо не верное оформление,
— либо усилителю не достаточно питания.

5. Обязательно следите за просадками.

Сабвуферы чаще выходят из строя не из-за слишком большой мощности, а из-за того, что усилитель дает не чистый сигнал.

Это происходит когда усилителю не хватает питания, что бы на выходе сигнал был чистый.

Нормальный вольтаж на входных клеммах усилителя — 12 — 13 Вольт.
Плохой — 11,5 — 12.
Очень плохой — ниже 11,5 Вольт.

голос

Рейтинг статьи

Руководство по выбору автомобильного сабвуфера

Сабвуферы — это динамики, предназначенные исключительно для воспроизведения низких частот. Независимо от того, какую музыку вы любите, или как тихо или громко вы любите слушать, качественный сабвуфер может действительно улучшить общее впечатление от прослушивания. Автомобильные динамики маленькие, поэтому им сложно воспроизводить достаточно низкочастотный звук, чтобы придать музыке реалистичность и глубину. Сабвуфер может сделать разницу между хорошо звучащей и великолепно звучащей системой.

Есть много разных способов добавить сабвуфер в ваш автомобиль. Какой из них подходит вам, зависит от множества различных факторов, включая ваши музыкальные предпочтения, бюджет и количество свободного места в вашем автомобиле.

Какую сабвуфер вы хотите получить?

Посмотрите на утверждения на сайте TreeThugger. Какой из них лучше всего соответствует вашим потребностям?

Я хочу выбирать компоненты для создания действительно персонализированной системы.

Вы должны начать с рассмотрения компонентных подпрограмм. Компонентный сабвуфер — это просто динамик — для правильной работы его необходимо установить в коробку сабвуфера. Кроме того, вам нужно будет подключить сабвуфер с помощью внешнего усилителя. Компоненты сабвуфера обычно имеют размеры от 8 «до 15». Существуют модели, предназначенные для работы на малой или высокой мощности, а также в различных типах коробок. Это несколько различных настроек импеданса и звуковой катушки, поэтому вы можете выбирать между моделями в соответствии с дизайном вашей системы. Если вы начинаете с нуля в разработке собственной системы, выбор сабвуфера — отличное место для начала.

Я хочу легкий «готовый» сабвуфер.

Проверьте вложенные сабы. Закрытые сабвуферы предварительно монтируются в коробку, предназначенную для размещения сабвуфера. Это избавляет от необходимости выбирать корпус для сабвуфера, так что вам не придется делать столько работы по проектированию и созданию вашей системы. С другой стороны, вы будете ограничены количеством вариантов колонок и коробок. Вам все еще понадобится внешний усилитель для питания сабвуфера.

Я хочу простую, экономящую место систему басов.

Подводная лодка — отличный способ пойти. Мощный сабвуфер объединяет усилитель и низкочастотный динамик в корпусе. Поскольку усилитель встроен, есть только одна часть оборудования, которую можно найти и установить. Многие сабвуферы компактны и не займут много места в вашем автомобиле. Хотя сабвуферы могут быть очень эффективными производителями басов, их меньшие драйверы и усилители могут не обеспечивать всю мощность звука, которую вы хотите, если вы ищете действительно большой бас. С другой стороны, их относительно простая установка и небольшой размер делают их отличным дополнением к заводским стереосистемам.

Я хочу сабвуфер, который будет гармонировать с интерьером моей машины.

Вы — главный кандидат на сабвуфер для конкретного транспортного средства, с питанием или без питания. Эти сабвуферы предназначены для установки в труднодоступных местах на многих автомобилях, грузовиках и внедорожниках, и часто подбираются по цвету к интерьеру автомобиля. Подобно мощным сабвуферам, о которых мы только что говорили, они могут быть не лучшим выбором, если вы ищете действительно большой бас, но их более чем достаточно для большинства потребностей в прослушивании, не занимая много внутреннего пространства.

Я хочу отличную систему баса, но не хочу вдаваться в детали.

Проверьте наши басовые пакеты. Наши эксперты собрали их вместе, чтобы упростить выбор всех нужных компонентов — в некоторые пакеты входит все, что вам нужно, вплоть до провода динамика.

Некоторые ключевые характеристики для рассмотрения

Когда вы знаете, какой тип сабвуфера или системы вы хотите купить, сравнение характеристик может быть полезным для принятия вашего решения. Вот некоторые ключевые характеристики для рассмотрения:

1. Питание — если вам нужна действительно мощная система, ничто не заменит много энергии. Обратите внимание на среднеквадратичные значения мощности, а не пиковые значения мощности. Среднеквадратичные значения измеряют непрерывную обработку мощности или выходную мощность и являются гораздо более реалистичным показателем, чем пиковая мощность. Убедитесь, что сабвуфер может по крайней мере справиться с выходной мощностью вашего усилителя.
2. Чувствительность — идет рука об руку с мощностью для достижения высокой производительности. Для сабвуфера, имеющего более высокий рейтинг чувствительности, требуется меньше энергии для создания такого же количества звука, что и у модели с более низким рейтингом чувствительности.
3. Диапазон частот — дает представление о том, как низко может играть сабвуфер. Имейте в виду, однако, что фактическая производительность сабвуфера может зависеть от множества переменных, таких как тип блока, в котором он установлен.
4. Тип корпуса — в котором установлен сабвуфер, будет иметь большое влияние на тип звука, который он издает. В общем, запечатанные коробки дают вам самый глубокий и точный звук, в то время как корпусы с портами и полосой пропускания создают большую громкость.
   Количество звуковых катушек — Сабвуферы с двойными звуковыми катушками являются популярным выбором среди автолюбителей, которые хотят больше гибкости при подключении своих аудиосистем. В то время как обычные сабвуферы имеют одну звуковую катушку, сабвуферы с двойной звуковой катушкой (DVC) используют две отдельные звуковые катушки, каждая со своими собственными соединениями, установленными на одном цилиндре, соединенном с общим конусом.
5. Размер сабвуфера — это бесконечный вопрос — сабвуферы какого размера играют громче и ниже? Это не простой вопрос — необходимо учитывать чувствительность, тип корпуса и доступную мощность. Если ваша конечная цель состоит в том, чтобы иметь систему, которая играет громко и тихо, а пространство не является проблемой, выбирайте самые большие сабвуферы. Но не стоит недооценивать небольшие подводные лодки. При правильном питании и правильном корпусе малые сабвуферы могут издавать много звука.
6. Импеданс — большинство сабвуферов имеют импеданс 4 Ом, но сабвуферы на 2 Ом, 8 Ом и двойные звуковые катушки стали обычным явлением. Когда вы выбрали сабвуфер, ищите усилители, которые будут соответствовать вашему сабвуферу с точки зрения номинальной мощности и импеданса. Доступно большое разнообразие усилителей, поэтому у вас не должно возникнуть проблем с поиском усилителя, который выявит лучшие в выбранном вами сабвуфере.

Что означает чувствительность динамика и почему это важно?

Если есть одна характеристика колонок, на которую стоит обратить внимание, это рейтинг чувствительности. Чувствительность говорит вам, какую громкость вы получите от динамика с заданным уровнем мощности. Это может повлиять не только на выбор динамика, но и на выбор стерео ресивера / усилителя . Чувствительность является неотъемлемой частью динамиков Bluetooth , звуковых панелей и сабвуферов, даже если эти продукты не содержат спецификации.

RonPeigl / GettyImages

Что означает Чувствительность

Чувствительность динамика становится понятной, если вы понимаете, как она измеряется. Начните с установки измерительного микрофона или измерителя уровня звукового давления точно на расстоянии одного метра от передней части динамика. Затем подключите усилитель к динамику и воспроизведите сигнал; Вам нужно отрегулировать уровень, чтобы усилитель подал  на динамик только один ватт мощности. Теперь наблюдайте результаты, измеренные в децибелах (дБ) , на микрофоне или SPL-метре. Это чувствительность динамика.

Чем выше рейтинг чувствительности динамика, тем громче он будет играть при определенной мощности. Например, некоторые динамики имеют чувствительность около 81 дБ или около того. Это означает, что с одним ваттом мощности они будут обеспечивать лишь умеренный уровень прослушивания. Хотите 84 дБ? Вам понадобится два ватта — это связано с тем, что каждые дополнительные 3 дБ громкости требуют удвоенной мощности. Хотите достичь хороших и громких пиков в 102 дБ в вашей системе домашнего кинотеатра? Вам понадобится 128 Вт.

Измерения чувствительности в 88 дБ примерно равны средним. Все, что ниже 84 дБ, считается довольно плохой чувствительностью. Чувствительность 92 дБ или выше очень хорошая и ее следует искать.

Эффективность и чувствительность одинаковы?

Да и нет. Вы будете часто видеть термины чувствительность и эффективность, используемые взаимозаменяемо в аудио, что нормально. Большинство людей должны знать, что вы имеете в виду, когда говорите, что динамика имеет 89 дБ . Технически, эффективность и чувствительность различны, хотя они описывают одну и ту же концепцию. Спецификации чувствительности могут быть преобразованы в спецификации эффективности и наоборот.

Эффективность — это количество энергии, поступающей в динамик, которая фактически преобразуется в звук. Это значение обычно составляет менее одного процента, что говорит о том, что большая часть мощности, передаваемой на динамик, заканчивается в виде тепла, а не звука.

Как измерения чувствительности могут меняться

Редко производитель колонок подробно описывает, как они измеряют чувствительность. Большинство предпочитают рассказывать вам то, что вы уже знаете; Измерение проводилось при одном ватте на расстоянии одного метра. К сожалению, измерения чувствительности могут быть выполнены различными способами.

Вы можете измерить чувствительность с розовым шумом. Тем не менее, розовый шум колеблется по уровню, что означает, что он не очень точен, если у вас нет индикатора, который выполняет усреднение в течение нескольких секунд. Розовый шум также не позволяет ограничить измерение определенной полосой звука. Например, громкоговоритель с усилением низких частот на +10 дБ будет иметь более высокую чувствительность, но в основном он обманывает из-за всех нежелательных низких частот. Можно применить весовые кривые — такие как A-взвешивание, которое фокусируется на звуках между 500 Гц и 10 кГц — к измерителю SPL, чтобы отфильтровать экстремумы частоты. Но это добавленная работа.

Многие предпочитают оценивать чувствительность, проводя измерения частотных характеристик по оси динамиков при установленном напряжении. Затем вы должны усреднить все точки данных ответа между 300 Гц и 3000 Гц. Этот подход очень хорош для получения воспроизводимых результатов с точностью до 0,1 дБ.

Но тогда возникает вопрос о том, были ли измерения чувствительности выполнены безэхолично или в комнате. Безэховое измерение учитывает только звук, издаваемый динамиком, и игнорирует отражения от других объектов. Это любимая техника, так как она повторяется и точна. Тем не менее, измерения в комнате дают вам более реалистичную картину уровней звука, излучаемых динамиком. Но измерения в комнате обычно дают вам дополнительные 3 дБ или около того. К сожалению, большинство производителей не говорят вам, являются ли их измерения чувствительности безэховыми или в помещении — лучший случай, когда они дают вам оба, чтобы вы могли убедиться в этом сами.

Какое это имеет отношение к звуковым панелям и динамикам Bluetooth?

Вы когда-нибудь замечали, что динамики с внутренним питанием, такие как сабвуферы, звуковые панели и динамики Bluetooth , почти никогда не перечисляют свою чувствительность? Эти громкоговорители считаются закрытыми системами, а это означает, что чувствительность (или даже номинальная мощность) не так важна, как общая громкость, которую может обеспечить устройство.

Было бы неплохо увидеть оценки чувствительности драйверов динамиков, используемых в этих продуктах. Производители редко стесняются указывать мощность внутренних усилителей, всегда предлагая внушительные цифры, такие как 300 Вт для недорогой звуковой панели или 1000 Вт для системы «домашний кинотеатр в коробке».

Но номиналы мощности для этих продуктов практически не имеют смысла по трем причинам:

1. Производитель почти никогда не говорит вам, как измеряется мощность (максимальный уровень искажений, полное сопротивление нагрузки и т. Д.) Или действительно ли блок питания устройства может доставлять такое количество сока.
2. Номинальная мощность усилителя не говорит вам, насколько громко будет звучать устройство, если вы также не знаете чувствительность драйверов колонок.
3. Даже если усилитель выдает такую ​​большую мощность, вы не знаете, что драйверы колонок могут справиться с этой мощностью. Драйверы для Soundbar и Bluetooth-колонок обычно стоят недорого.

Допустим, звуковая панель мощностью 250 Вт выдает 30 Вт на канал при фактическом использовании. Если звуковая панель использует очень дешевые драйверы — давайте перейдем к чувствительности 82 дБ — тогда теоретический выходной сигнал составляет около 97 дБ. Это был бы довольно приятный уровень для игр и боевиков! Но есть только одна проблема; эти драйверы могут выдерживать только 10 Вт, что ограничит звуковую панель до 92 дБ. И это не достаточно громко для чего-то большего, чем просто просмотр телевизора.

Если на звуковой панели установлены драйверы с чувствительностью 90 дБ, вам потребуется всего восемь ватт, чтобы подтолкнуть их к 99 дБ. А восемь ватт мощности гораздо меньше способствуют выходу водителей за пределы допустимого.

Логический вывод, который следует сделать, заключается в том, что продукты с внутренним усилением, такие как звуковые панели, динамики Bluetooth и сабвуферы, должны оцениваться по общей громкости, которую они могут доставить, а не по чистой мощности. Оценка SPL на звуковой панели, динамике Bluetooth или сабвуфере имеет смысл, поскольку дает реальное представление о том, каких уровней громкости могут достичь продукты. А рейтинг мощности нет.

Вот еще один пример. Сабвуфер Hsu Research VTF-15H имеет 350-ваттный усилитель и выдает в среднем 123,2 дБ SPL в диапазоне от 40 до 63 Гц. Сабвуфер Sunfire Atmos — гораздо меньший по размерам, но гораздо менее эффективный — имеет усилитель мощностью 1400 Вт, но в среднем составляет всего 108,4 дБ SPL в диапазоне от 40 до 63 Гц. Очевидно, что мощность не рассказывает историю здесь. Это даже близко не подходит.

По состоянию на 2017 год не существует отраслевого стандарта для рейтингов SPL для активных продуктов, хотя существуют разумные практики. Один из способов сделать это — довести продукт до максимального уровня, которого он может достичь, прежде чем искажение станет нежелательным (многие, если не большинство, звуковые панели и динамики Bluetooth могут работать на полной громкости без нежелательных искажений), а затем измерить выходной сигнал на расстоянии одного метра. используя сигнал розового шума -10 дБ. Конечно, решение о том, какой уровень искажения нежелателен, субъективно; производитель может вместо этого использовать фактические измерения искажений , сделанные в драйвере динамика.

Очевидно, что отраслевой группе необходимо разработать методики и стандарты для измерения активного выхода аудиопродуктов. Это то, что произошло со стандартом CEA-2010 для сабвуферов. Благодаря этому стандарту мы теперь можем получить очень хорошее представление о том, насколько громко будет звучать сабвуфер.

Чувствительность всегда хороша?

Вы можете удивиться, почему производители не производят настолько чувствительные колонки, насколько это возможно. Обычно это связано с необходимостью компромиссов для достижения определенных уровней чувствительности. Например, конус в сабвуфере / драйвере может быть освещен для улучшения чувствительности. Но это, вероятно, приведет к более гибкому конусу, который увеличит общее искажение. И когда инженеры-докладчики пытаются устранить нежелательные пики в отклике докладчика, им обычно приходится снижать чувствительность. Таким образом, именно такие аспекты должны сбалансировать производители.

Но, учитывая все обстоятельства, выбор динамика с более высоким рейтингом чувствительности обычно является лучшим выбором. Вы можете заплатить немного больше, но в конечном итоге это будет стоить того.

Что означает чувствительность динамика и почему это важно?

Автор Глеб Захаров На чтение 7 мин. Просмотров 2,5 тыс. Опубликовано 03.08.2019

Понимание одной из самых важных, но запутанных характеристик динамика

Если есть одна характеристика колонок, на которую стоит обратить внимание, это рейтинг чувствительности. Чувствительность говорит вам, какую громкость вы получите от динамика с заданным уровнем мощности.Это может повлиять не только на выбор динамика, но и на выбор стерео ресивера / усилителя. Чувствительность является неотъемлемой частью динамиков Bluetooth, звуковых панелей и сабвуферов, даже если эти продукты не соответствуют указанным.

Что означает Чувствительность

Чувствительность становится понятной, если вы понимаете, как она измеряется. Начните с установки измерительного микрофона или измерителя уровня звукового давления точно на расстоянии одного метра от передней части динамика.Затемите подключите усилитель к динамику и воспроизведите сигнал; Вам нужно отрегулировать уровень, чтобы усилитель подал на динамик только один ватт . Теперь наблюдайте результаты, измеренные в децибелах (дБ), на микрофоне или SPL-метре. Это чувствительность динамика.

Чем выше рейтинг чувствительности динамика, тем громче он будет играть при определенной мощности. Например, некоторые динамики имеют чувствительность около 81 дБ или около того. Это означает, что с одним ваттом мощности они будут проходить через умеренный уровень прослушивания.Хотите 84 дБ? Вам понадобится два ватта — это связано с тем, что каждые дополнительные 3 звука требуют удвоенной мощности. Хотите достичь хороших и громких пиков в вашей системе домашнего кинотеатра? Вам понадобится 128 Вт.

Измерения чувствительности в 88 дБ примерно равны средним. Все, что ниже 84 считается, считается плохой чувствительностью. Чувствительность 92 дБ или выше очень хорошая и ее следует искать.

Эффективность и чувствительность одинаковы?

И да и нет.Вы часто будете видеть термины «чувствительность» и «взаимозаменяемо в аудио, что нормально». Большинство людей должны знать, что вы имеете в виду, когда говорите, что у динамика «эффективность 89 дБ». Техническая эффективность и чувствительность различны, хотя они описывают одну и ту же концепцию. Характеристики чувствительности могут быть преобразованы в спецификации эффективности и наоборот.

Эффективность — это количество энергии, поступающая в динамик, фактически преобразуется в звук.Это обычно составляет менее одного процента, что говорит о том, что большая часть мощности, передаваемая на громкоговоритель, заканчивается в виде тепла, а не звука.

Как измерения чувствительности меняться

Редко производитель колонок подробно изображен, как они измеряют чувствительность. Большинство предпочитают рассказывать вам то, что вы уже знаете; Измерение было сделано при одном ватте на расстоянии одного метра. К сожалению, измерения чувствительности могут быть выполнены методы выполнения.

Вы можете измерить чувствительность с розовым шумом. Тем не менее, розовый шум колеблется по уровню, что означает, что он не очень точен, если у вас нет измерителя, который действует в течение нескольких секунд. Розовый шум также не позволяет ограничить измерение определенной полосой звука. Например, громкоговоритель с повышением низких частот на +10 дБ будет демонстрировать более высокую чувствительность, но в основном «обманывает» из-за всех нежелательных низких частот.Можно применить весовые кривые — такие как фокусируется на звуках между 500 Гц и 10 кГц — измерителю SPL, чтобы отфильтровать экстремумы частоты. Но это добавленная работа.

Многие предпочитают оценивать чувствительность, проводя измерения АЧХ динамиков при заданном напряжении. Затем вы должны усреднить все точки данных между 300 Гц и 3000 Гц. Этот подход очень хорош для достижения воспроизводимых результатов с точностью до 0,1 дБ.

Когда возникает вопрос о том, были ли измерения сделаны безэховыми или в комнате.Безэховое измерение учитывает только звук, излучаемый динамиком, и игнорирует отражения от других объектов. Это любимая техника, так как она повторяется и точна. Тем не менее, измерения в комнате дают вам более реалистичную картину уровней звука, излучаемых динамиком. Но измерения в комнате обычно дают вам дополнительные 3 дБ или около того. К сожалению, большинство производителей не говорят вам, что они дают вам возможность проверить себя безэховыми или в комнате — лучший случай, когда они дают вам возможность убедиться в этом сами.

Какое это имеет отношение к звуковым панелям и динамикам Bluetooth?

Вы когда-нибудь замечали, что динамики с внутренним питанием, такие как сабвуферы, звуковые панели и динамики Bluetooth, почти никогда не перечисляют свою чувствительность? Эти громкоговорители считаются «закрытыми системами», что означает, что чувствительность (или даже номинальная мощность) не имеет такого большого значения, как общая громкость, которую может обеспечить устройство.

Используется в этих драйверах.Производители редко стесняются производить мощность внутренних усилителей, всегда предлагая внушительные цифры, такие как 300 Вт для недорогой звуковой панели или 1000 Вт для системы «домашний кинотеатр в коробке».

Но номинальные мощности для этих продуктов практически не имеют смысла по трем причинам:

1. Производитель почти никогда не говорит вам, как измеряется мощность (максимальный уровень искажений, полное сопротивление нагрузке и т. Д.) или действительно ли блок питания может доставлять такое количество сока.
2. Номинальная мощность не говорит вам, насколько громко будет звучать устройство колонок.
3. Даже если усилитель выдает такую ​​большую мощность, вы не знаете, драйверы колонок могут справиться с этой мощностью. Драйверы для Soundbar и Bluetooth-колонок обычно стоят недорого.

Допустим, звуковая панель мощностью 250 Вт выдает 30 Вт на канал при фактическом использовании. Если звуковая панель использует очень дешевые драйверы — тогда выходной сигнал составляет около 97 дБ.Это был бы довольно удовлетворительный уровень для игр и боевиков! Но есть только одна проблема; эти драйверы могут выдерживать только 10 Вт, что ограничит звуковую панель до 92 дБ. И это не достаточно громко для чего-то большего, чем просто просмотр телевизора.

Если на звуковой панели установлены драйверы с чувствительностью 90 дБ, вам потребуется всего восемь ватт, чтобы подтолкнуть их к 99 дБ. И восемь ватт мощности гораздо меньше способствуют тому, что драйверы выходят за их пределы.

Логический вывод, следует сделать, заключается в том, что продукты с внутренним усилением, такие как звуковые панели, динамики и сабвуферы, должны оцениваться по общей громкости , которые могут выдавать, а не по чистой мощности. Оценка SPL на звуковой панели, динамике Bluetooth или сабвуфере имеет смысл, дает реальное представление о том, каких уровней могут достигать продукты. А рейтинг мощности нет.

Вот еще один пример.Сабвуфер VTF-15H от Hsu Research имеет 350-ваттный усилитель и выдает в среднем 123,2 дБ SPL между 40 и 63 Гц. Сабвуфер Sunfire Atmos — гораздо меньший по размерам, но гораздо менее эффективный — усилитель мощностью 1400 Вт, но в среднем составляет всего 108,4 дБ SPL в диапазоне от 40 до 63 Гц. Очевидно, что мощность не сообщает историю здесь. Это даже близко не подходит.

По состоянию на 2017 год не существует отраслевого стандарта для активных продуктов, хотя существуют разумные практики.Один из способов сделать это — довести до высшего уровня, которого он может достичь, прежде чем несовершенное устройство может работать на полную без нежелательных искажений. одном метре. используя сигнал розового шума -10 дБ. Конечно, решение о том, какой уровень нарушения нежелателен, субъективно; производитель может использовать этого фактического измерения вместо использования в драйвере динамика.

Очевидно, что отраслевой группе необходимы методы исследования и стандарты для измерения выхода аудиопродуктов. Это то, что произошло со стандартом CEA-2010 для сабвуферов. Благодаря этому стандарту мы можем получить очень хорошее представление о том, насколько громко будет звучать сабвуфер.

Чувствительность всегда хороша?

Вы можете удивиться, почему производители не производят настолько чувствительные колонки, насколько это возможно. Обычно это связано с необходимостью компромиссов для достижения определенных уровней чувствительности. Например, конус в сабвуфере / драйвере может быть освещен для улучшения чувствительности. Но это, вероятно, приводит к более гибкому конусу, который увеличил бы общее искажение. И когда инженеры-докладчики пытаются устранить нежелательные пики в отклике докладчика, им обычно снижать чувствительность. Таким образом, именно такие аспекты должны сбалансировать производителей.

Но, учитывая все обстоятельства, выбор с более высоким рейтингом чувствительности обычно является лучшим выбором.Вы можете заплатить немного больше, но в итоге это будет стоить того.

Что означает чувствительность динамика и почему это важно?

Если есть одна характеристика колонок, на которую стоит обратить внимание, это чувствительности. Чувствительность говорит вам, какую громкость вы получите от динамика с заданным уровнем мощности. Это может повлиять не только на выбор динамика, но и на выбор стерео ресивера / усилителя. Чувствительность является неотъемлемой частью динамиков Bluetooth, звуковых панелей и сабвуферов, даже если эти продукты не указаны.

RonPeigl / GettyImages

Что означает Чувствительность

Чувствительность динамика становится понятной, если вы понимаете, как она измеряется. Начните с установки измерительного микрофона или измерителя уровня звукового давления точно на расстоянии одного метра от передней части динамика. Затемите подключите усилитель к динамику и воспроизведите сигнал; Вам нужно отрегулировать уровень, чтобы усилитель подал на динамик только один ватт мощности. Теперь наблюдайте результаты, измеренные в децибелах (дБ), на микрофоне или SPL-метре.Это чувствительность динамика.

Чем выше рейтинг чувствительности, тем громче он будет играть при определенной мощности. Например, некоторые динамики имеют чувствительность около 81 дБ или около того. Это означает, что с одним ваттом мощности они будут проходить через умеренный уровень прослушивания. Хотите 84 дБ? Вам понадобится два ватта — это связано с тем, что каждые дополнительные 3 звука требуют удвоенной мощности. Хотите достичь хороших и громких пиков в вашей системе домашнего кинотеатра? Вам понадобится 128 Вт.

Измерения чувствительности в 88 дБ примерно равны средним. Все, что ниже 84 считается, считается плохой чувствительностью. Чувствительность 92 дБ или выше очень хорошая и ее следует искать.

Эффективность и чувствительность одинаковы?

Да и нет. Вы будете часто видеть термины , чувствительность и эффективность, используем взаимозаменяемо в аудио, что нормально. Большинство людей должны знать, что вы имеете в виду, когда говорите, что динамика имеет 89 дБ .Технически, эффективность и чувствительность различны, хотя они описывают одну и ту же концепцию. Характеристики чувствительности могут быть преобразованы в спецификации эффективности и наоборот.

Эффективность — это количество энергии, поступающая в динамик, фактически преобразуется в звук. Это обычно составляет менее одного процента, что говорит о том, что большая часть мощности, передаваемая на динамик, заканчивается в виде тепла, а не звука.

Как измерения чувствительности меняться

Редко производитель колонок подробно описывает, как они измеряют чувствительность.Большинство предпочитают рассказывать вам то, что вы уже знаете; Измерение проводилось при одном ватте на расстоянии одного метра. К сожалению, измерения чувствительности могут быть выполнены методы выполнения.

Вы можете измерить чувствительность с розовым шумом. Тем не менее, розовый шум колеблется по уровню, что означает, что он не очень точен, если у вас нет индикатора, который действует в течение нескольких секунд. Розовый шум также не позволяет ограничить измерение определенной полосой звука.Например, громкоговоритель с повышением низких частот на +10 дБ будет иметь более высокую эффективность, но в основном он обманывает из-за всех нежелательных низких частот. Можно применить весовые кривые — такие как фокусируется на звуках между 500 Гц и 10 кГц — измерителю SPL, чтобы отфильтровать экстремумы частоты. Но это добавленная работа.

Многие предпочитают оценивать чувствительность чувствительности по оси динамиков при установленном напряжении.Затем вы должны усреднить все точки данных между 300 Гц и 3000 Гц. Этот подход очень хорош для достижения воспроизводимых результатов с точностью до 0,1 дБ.

Тогда вопросы о том, были ли измерениями чувствительности выполнены безэхолично или в комнате. Безэховое измерение учитывает только звук, издаваемый динамиком, и игнорирует отражение от других объектов. Это любимая техника, так как она повторяется и точна. Тем не менее, измерения в комнате дают вам более реалистичную картину уровней звука, излучаемых динамиком.Но измерения в комнате обычно дают вам дополнительные 3 дБ или около того. К сожалению, большинство производителей не говорят вам, что они показывают измерения безэховыми или в помещении — лучший случай, когда они дают вам оба, чтобы вы могли убедиться в этом сами.

Какое это имеет отношение к звуковым панелям и динамикам Bluetooth?

Вы когда-нибудь замечали, что динамики с внутренним питанием, такие как сабвуферы, звуковые панели и динамики Bluetooth, почти никогда не перечисляют свою чувствительность? Эти громкоговорители считаются закрытыми системами, а это чувствительность (или даже номинальная мощность) не так важна, как общая громкость, которую может обеспечить устройство.

Было бы неплохо увидеть оценки драйверов драйверов, используемых в этих продуктах. Производители редко стесняются производить мощность внутренних усилителей, всегда предлагая внушительные цифры, такие как 300 Вт для недорогой звуковой панели или 1000 Вт для системы «домашний кинотеатр в коробке».

Номинальные мощности для этих практически не имеют смысла по трем причинам:

1. Производитель почти никогда не говорит вам, как измеряется мощность (максимальный уровень искажений, полное сопротивление нагрузки и т.Д.) Или действительно ли блок питания устройства может доставлять такое количество сока.
2. Номинальная мощность усилителя не говорит вам, насколько громко будет звучать устройство, если вы также не знаете чувствительность драйверов колонок.
3. Даже если усилитель выдает такую ​​большую мощность, вы не знаете, что драйверы колонок могут справиться с этой мощностью. Драйверы для Soundbar и Bluetooth-колонок обычно стоят недорого.

Допустим, звуковая панель мощностью 250 Вт выдает 30 Вт на канал при фактическом использовании.Если звуковая панель использует очень дешевые драйверы — тогда выходной сигнал составляет около 97 дБ. Это был бы довольно приятный уровень для игр и боевиков! Но есть только одна проблема; эти драйверы могут выдерживать только 10 Вт, что ограничит звуковую панель до 92 дБ. И это не достаточно громко для чего-то большего, чем просто просмотр телевизора.

Если на звуковой панели установлены драйверы с чувствительностью 90 дБ, потребуется всего восемь ватт, чтобы подтолкнуть их к 99 дБ.А восемь ватт мощности намного меньше способствуют выходу водителей за пределы допустимого.

Логический вывод, который следует сделать, заключается в том, что продукты с внутренним усилением, такие как звуковые панели, динамики Bluetooth и сабвуферы, должны оцениваться по общей громкости, которую они могут доставить, а не по чистой мощности. Оценка SPL на звуковой панели, динамике Bluetooth или сабвуфере имеет смысл, дает реальное представление о том, каких уровней могут достигать продукты. А рейтинг мощности нет.

Вот еще один пример. Сабвуфер Hsu Research VTF-15H имеет 350-ваттный усилитель и выдает в среднем 123,2 дБ SPL в диапазоне от 40 до 63 Гц. Сабвуфер Sunfire Atmos — гораздо меньший по размерам, но гораздо менее эффективный — усилитель мощностью 1400 Вт, но в среднем составляет всего 108,4 дБ SPL в диапазоне от 40 до 63 Гц. Очевидно, что мощность не сообщает историю здесь. Это даже близко не подходит.

По состоянию на 2017 год не существует отраслевого стандарта для рейтингов SPL для активных продуктов, хотя существуют разумные практики.Один из способов сделать это — довести до высшего уровня, которого он может достичь, прежде чем несовершенное устройство может работать на полную без нежелательных искажений. расстояния одного метра. используя сигнал розового шума -10 дБ. Конечно, решение о том, какой уровень нарушения нежелателен, субъективно; производитель может использовать этого фактического измерения вместо использования в драйвере динамика.

Очевидно, что отраслевой группе необходимы методы методики и стандарты для измерения выхода активного аудиопродуктов. Это то, что произошло со стандартом CEA-2010 для сабвуферов. Благодаря этому стандарту мы можем получить очень хорошее представление о том, насколько громко будет звучать сабвуфер.

Чувствительность всегда хороша?

. Вы можете удивиться, почему производители не производят настолько чувствительные колонки, насколько это возможно.Обычно это связано с необходимостью компромиссов для достижения определенных уровней чувствительности. Например, конус в сабвуфере / драйвере может быть освещен для улучшения чувствительности. Но это, вероятно, приведет к более гибкому конусу, который увеличит общее искажение. И когда инженеры-докладчики пытаются устранить нежелательные пики в отклике докладчика, им обычно снижать чувствительность. Таким образом, именно такие аспекты должны сбалансировать производителей.

, учитывая все обстоятельства, выбор динамика с более высоким рейтингом чувствительности обычно является лучшим выбором. Вы можете заплатить немного больше, но в итоге это будет стоить того.

КАК: Что такое чувствительность динамика и что это значит?

Если есть одна спецификация динамиков, на которую стоит обратить внимание, это чувствительность. Чувствительность говорит вам, сколько вы получите от динамика с заданной чувствительностью мощности. Это может не только повлиять на ваш выбор динамика, но и ваш выбор стереоприемника / усилителя. Чувствительность является неотъемлемой частью громкоговорителей Bluetooth, звуковых панелей и сабвуферов, хотя эти продукты включают спецификацию.

Что такое чувствительность

Чувствительность динамика не требует пояснений, как он измеряется. Начните с установки измерительного микрофона или уровня SPL (уровня звукового давления) ровно на один метр от части динамика. Затемите подключите усилитель к динамику и воспроизведите сигнал; вы хотите отрегулировать уровень, чтобы усилитель дополнил только один ватт мощности для динамики. Теперь наблюдайте результаты, измеренные в децибелах (дБ), на микрофоне или счетчике SPL.Это чувствительность динамика.

. Чем выше рейтинг чувствительности. Например, некоторые динамики имеют чувствительность около 81 дБ или около того. Это означает, что с одним ваттом мощности они будут обеспечивать только умеренный уровень прослушивания. Хотите 84 дБ? Вам понадобятся две ватты — это связано с тем, что для каждого дополнительного 3-го объема требуется удвоенная мощность. Хотите поразить хорошие и громкие пики 102 в вашей системе домашнего кинотеатра? Вам понадобится 128 Вт.

Измерения чувствительности 88 составляет примерно среднее значение. Все, что ниже 84 считается довольно низкой чувствительностью. Чувствительность 92 дБ или выше очень хорошая, и ее следует искать.

Являются ли эффективностью и чувствительностью одинаковыми?

И да и нет. Вы часто видите, что термины «чувствительность» и «эффективность» используются взаимозаменяемо в аудио, что хорошо. Большинство людей должны знать, что вы имеете в виду, когда говорите, что динамик имеет «КПД 89 дБ».Техническая эффективность и чувствительность различны, хотя они описывают одну и ту же концепцию. Характеристики чувствительности могут быть преобразованы в спецификации эффективности и наоборот.

Эффективность — это количество энергии, поступающая в динамик, который преобразуется в звук. Это обычно меньше одного процента.

Как измерения чувствительности изменяться

Редко кто-то из производителей громкоговорителей подробно показывает, как они измеряют точность.Большинство рекомендует рассказать вам, что вы уже знаете; измерение проводилось на одном ватт на расстоянии одного метра. К сожалению, измерения чувствительности могут быть выполнены методы выполнения.

Вы можете измерить чувствительность с розовым шумом. Тем не менее, розовый шум колеблется на уровне, что означает, что он не очень точен, если у вас нет счетчика, который действует в течение нескольких секунд. Розовый шум также не позволяет значительно ограничить определение полосой звука.Например, динамик с басом, усиленный на +10 дБ, будет демонстрировать более высокий рейтинг чувствительности, но это в основном «обман» из-за всех нежелательных басов. Для фильтрации экстремумов частоты можно применить весовые кривые — например, A-взвешивание, которое фокусируется на звуках между примерно 500 Гц и 10 кГц — на счетчик SPL. Но это добавленная работа.

Многие предпочитают оценивать чувствительность, высокочастотной характеристики на осях громкоговорителей при заданном напряжении.Затем вы будете усреднять все точки данных от 300 Гц до 3000 Гц. Этот подход очень хорош при доставке повторяемых результатов с точностью до примерно 0,1 дБ.

Проблема заключается в том, что происходит автоматическая установка беззвучно в комнате. Безэховое измерение учитывает только звук, излучаемый динамиком, и игнорирует отражения от других объектов. Это предпочтительная техника, поскольку она повторяемость и точность. Тем не менее, измерения в комнате дают вам более «реальное» изображение уровней звука, излучаемых динамиком.Но измерения в помещении обычно дают вам дополнительные 3 дБ или около того. К сожалению, большинство производителей не сообщают вам, что они предоставляют вам измерения чувствительности или в комнате — лучший случай — когда они дают вам обоих, чтобы вы могли убедиться сами.

Что это нужно делать с саундбарами и Bluetooth-динамиками?

Вы когда-нибудь замечали, что встроенные динамики, такие как сабвуферы, звуковые панели и громкоговорители Bluetooth, почти никогда не перечисляют их чувствительность? Эти громкоговели считаются «закрытыми системами», что означает, что чувствительность (или даже номинальная мощность) не имеет значения, как общий объем, обеспечивается.

Было бы неплохо увидеть оценки драйверов для динамиков, используемых в этих продуктах. Производители редко стесняются указывать мощность внутренних усилителей, всегда рекламируют внушительные цифры, такие как 300 Вт для недорогой звуковой панели или 1000 Вт для системы домашнего кинотеатра в коробке.

Но мощность для этих продуктов не имеет смысла по трем причинам:

1. Производитель почти никогда не говорит вам, как измеряется мощность (максимальный уровень искажения, импеданс нагрузки и т.Д.), или если блок питания может быть доставить столько сока.
2. Номинальная мощность усилителя не говорит о том, насколько громко будет воспроизводить устройство.
3. Даже если усилитель усиливает эту мощь, вы не знаете, что драйверы динамиков могут справиться с питанием. Драйверы Soundbar и Bluetooth обычно довольно недороги.

Скажем, звуковая панель, используется на 250 Вт, в действительности 30 Вт на канал.Если звуковая панель использует очень дешевые драйверы — тогда перейдем с теоретической чувствительностью 82 дБ — тогда этот выход составляет около 97 дБ. Это был бы неплохой уровень игровых и боевых фильмов! Но есть только одна проблема; эти драйверы могут обрабатывать только 10 Вт, что ограничивает бы звуковую панель примерно на 92 дБ. И это не слишком громко для чего-то большего, чем случайный просмотр телевизора.

Если звуковая панель имеет драйверы с чувствительностью 90 дБ, вам нужно всего восемь ватт, чтобы подтолкнуть их до 99 дБ.И восемь ватт мощности гораздо режеесняют водителей за пределы своих пределов.

Логический вывод, который можно сделать здесь, состоит в том, что продукты с внутренним усилением, такие как звуковые дорожки, громкоговорители Bluetooth и сабвуферы, общий объем они могут доставлять, а не чистую мощность. Рейтинг SPL на звуковой панели, динамике Bluetooth или сабвуфере имеет смысл, поскольку он дает вам реальную идею о том, какие уровни громкости достигаются продукты. В рейтинге мощности нет.

Вот еще один пример. Сабвуфер Hsu Research VTF-15H имеет 350-ваттный усилитель и выделяется в среднем 123,2 дБ SPL от 40 до 63 Гц. Сабвуфер Sunfire Atmos — намного меньший дизайн, который намного менее эффективен — имеет усилитель мощностью 1,400 Вт, но в среднем составляет всего 108,4 дБ SPL от 40 до 63 Гц. Очевидно, что ваттность здесь не расскажет. Он даже не близок.

По состоянию на 2017 год нет промышленных стандартов для рейтингов SPL для активных продуктов, хотя существуют разумные методы.Один из способов сделать это — превратить на максимальный уровень. с использованием сигнала розового шума -10 дБ. Конечно, решение о том, какой уровень искажения является нежелательным, является субъективным; производитель может использовать фактические измерения искажений, взятые у драйвера динамика.

Очевидно, что необходимо, чтобы отраслевая панель создала практику и стандарты для активного производства аудиопродукции. Это то, что произошло с стандартом CEA-2010 для сабвуферов. Из-за этого стандарта мы можем получить очень хорошее представление о том, насколько громко будет играть сабвуфер.

Чувствительность всегда хорошая?

. Вы можете задавать вопросы, почему производители не выпускают динамиков, которые настолько уязвимы, насколько это возможно.Обычно это связано с необходимостью компромиссов для достижения определенных уровней чувствительности. Например, конус в сабвуфере / драйвере может быть освещен для улучшения чувствительности. Но это, скорее всего, приводит к более гибкому конусу, что приводит к увеличению общего увеличения искажения. И когда инженеры-динамики идут на устранение нежелательных пиков в ответе оратора, им обычно приходится уменьшать чувствительность. Так что это такие аспекты, что производители должны балансировать.

, учитывая все обстоятельства, выбор громкоговорителя с высокой чувствительностью оптимальным выбором.Вы можете в конце концов заплатить немного больше, но это будет стоить в конце.

Сабвуферы автомобильные — корпусные сабвуферы, активные сабвуферы, сабвуферные динамики

Автомобильный сабвуфер (Сабвуферные динамики) предназначены для воспроизведения самого нижнего частотного диапазона (20-120Гц) и / или для придания «драйва» музыкальной композиции. Широкое распространение получили сабвуферные головки типоразмеров 8, 10, 12, 15 дюймов.

Варианты акустического оформления сабвуферов

Сабвуферы делятся по типу акустического, основных типов:

ЗЯ — закрытый ящик

ФИ — ящик с фазоинвертором

Free Air — для работы в пределах

Бандпасс — динамик установленный в нутри ящика с фазоинвертором

Краткое описание основных характеристик автомобильных сабвуферов:

Максимальная мощность сабвуфера

Максимальная мощность сабвуфера Зависимая мощность сабвуфера, используемая для использования в заблуждение. Это та мощность, которая обеспечивает максимальную нагрузку на сабвуферный динамик, как минимум не задымиться и не порвется.

Номинальная мощность сабвуфера

Номинальная мощность сабвуфера RMS — как правило, реальная мощность, которую можно подать на сабвуфер и получить при этом звук качественный без искажений и дребезжаний. Как правило, для хорошего звука сабвуфера в автомобиле достаточно 150-300 Ватт. Ну а чтобы бас чувствовал всем телом, сотрясались волосы и все что лежит незакрепленное, достаточно будет 300-600 Ватт.Ну а все что выше этих значений для фанатов или плохо слышащих людей 🙂

Чувствительность сабвуфера

Чувствительность сабвуфера — звуковое давление измеряется в «дБ» которое может воспроизводить сабвуферный динамик. Чем выше его чувствительность, тем лучше.

Резонансная частота сабвуфера

Резонансная частота сабвуфера — частота резонанса динамика. Оптимальное значение должно быть в районе 25-35 Гц.Ниже 20 Гц бывает, но очень редко. Так же встречаются сабвуферы с резонансной частотой выше, это считается высокой для сабвуфера, что не лучшим образом скажется на воспроизводимой им музыке.

Эквивалентный объем

Эквивалентный объем сабвуфера — объем воздуха, упругость которого сопоставима с упругостью подвеса сабвуферного динамика. Эта величина определяет жесткость подвеса и диффузора динамика. Ни в коем случае не считать этот объем корпуса для динамика.

На основании последних 3-х рассчитывается правильное акустическое оформление для сабвуфера .
Автосабвуфер это именно та вещь, где в отличие от выбора акустики в автомобиль есть смысл обращать внимание на размещение магнита. Особенно если Вас интересует мощный саб .

Диффузор сабвуфера

Диффузор сабвуферного динамика , как и везде в акустике, рекомендуем прессованный картон — лучшая жесткость при небольшом весе, с водоотталкивающей пропиткой.

Подвес сабвуфера

Подвес — резина или каучук. Также стоит обратить внимание на производителя — его стаж работы в этом секторе и как фирма зарекомендовала себя на рынке, а также на наличие гарантии в случае неисправности.

При выборе сабвуфера стоит помнить, что купленный Вами сабвуфер зазвучит в Вашей системе и будет Вас устраивать по качеству звука, не даже продавец автозвука с 10-ти летним стажем.Слишком много нюансов и тонкостей в этом секторе. Покупать автомобильный сабвуфер стоит только там, где Вам его заменят в течение нескольких дней, если звук Вас не устроит. А самый лучший вариант, это выбрать в магазине 2-3 варианта от проверенных и хорошо зарекомендовавших себя производителей и прослушать в своем авто. Это избавит Вас от покупки, которая может не приносить удовольствие своим звуком, а гудеть и раздражать Вашу нервную систему.

Основные рекомендации по выбору сабвуфера

Мощность сабвуфера

Никогда не смотрите на заявленную мощность (особенно на максимальную). Многие компании врут, причем и одну и в другую сторону, хотя конечно в основном завышают реальные характеристики сабвуфера. Больше полагайтесь на репутацию фирмы производителя.

Выбор размера сабвуферного динамика

На наш взгляд, другой размер для сабвуферного динамика это 10–12 дюймов.

Какой фирмы покупать саб

Рассматривайте зарекомендовавшие себя фирмы в данном направлении. Сейчас очень много дешевых «Китайских» фирм, которые преподносятся как дорогие.Консультируйтесь с грамотными продавцами, сравнивайте их мнения и делайте правильный, обдуманый выбор.

Как определить мощность саба

Мощность автомобильного сабвуфера примерно можно определить по диаметру и высоте звуковой катушки.

Какой усилитель или моноблок для саба

Старайтесь брать автомобильный сабвуфер под конкретный усилитель, или берите все сразу, комплектом. Мощность сабвуфера должна быть чуть менее мощности автомобильного усилителя.

Подвес динамика — корзина

Лучше что бы верхний подвес был из резины, а корзина литая алюминиевая, но не железная штампованная.

Один сабвуфер или два

Если нужно много баса (так что бы волосы дыбом встали), то возможно вместо одного дорогого целесообразней взять два, но более дешевых. Чувствительность у них будет выше, чем у более мощных автомобильных сабвуферов, а мощность (за счет того, что их два) будет такой же.

Стоимость сабвуфера

Слишком мощный и дорогой сабвуфер автомобильный (12000руб и дороже) есть смысл брать, если вы хотите озвучить не только внутреннее пространство автомобиля но и на улице.В автомобиле, в большинстве случаев, по большому счету такая мощность не нужна. С другой стороны дешевые (до 3500руб за корпусной саб) тоже брать не стоит. Оптимальная цена на наш взгляд это от 5000руб до 10000руб за вариант в корпусе и от 3000руб до 8000руб за динамик.

Влияние типа кузова автомобиля на работу сабвуфера

Если у Вас сабвуфер автомобильный будет стоять в багажнике седана, то все же звук от него будет доходить ослабленный, чуть искаженный и с запозданием. Берите сабвуфер с запасом. Стоит отметить, что звучание автомобильного сабвуфера лучше всего достигается в кузовах дополнительного пространства (джипы, универсалы, хэтчбеки и т.д.)

Сабвуферы бывают на 8 Ом, 4 Ом, 2 Ом, 1 Ом

Обязательно проверьте сопротивление автомобильного сабвуфера. В большинстве случаев они 4 Ом. Но бывают и 2 Омные или два по 4 Ом вариантов (которые при параллельном подключении дадут те, же 2 Ом). Под такие автомобильные сабвуферы надо брать автомобильные усилители, которые могут работать в мост на 2 Ом, или одноканальные автомобильные усилители (моноблоки как их иногда называют).

Чувствительность автомобильного сабвуфера

Помимо мощности нужно смотреть и на чувствительность автомобильного сабвуфера. Как правило, чем больше мощность, тем ниже чувствительность, у мощных Сабов должен быть жесткий подвес, а он в свою очередь снижает чувствительность.

В краце о сабвуферах

Мощность автомобильных сабвуферов, как правило, с каждым годом постоянно растет. Растет и мощность усилителей. Правильно выбирайте мощность и того и другого, принцип выбора мы описали выше.

Если сравнивать хорошие автомобильные сабвуферы в Америке с хорошими Европейскими, то на наш взгляд Американские выгладят более достойно собратьев из Европы.

Перед покупкой прослушайте различные автомобильные сабвуферы на стенде. Это не так тяжело, особенно если Вы выбираете корпусной автомобильный сабвуфер. Звук от него должен быть плотный и как можно более четкий. Гудений должно быть как можно меньше. После этого берите, какой больше понравился.

Установка сабвуфера

Для того, чтобы установить сабвуфер в машину, требуется протяжка проводов до АКБ, установка предохранителя на силовой провод, обжим клеммы, протяжка межблочных кабелей и управляющего кабеля до магнитолы.Все операции по подключению сабвуфера требуют определенных навыков и навыков, все нашего установочного центра имеют многолетний работы по подключению и установке автомобильных сабвуферов.

Доверительная установка сабвуфера професионалам своего дела — в установочном центре Кузница автозвука Вам подключенное и настроенное купленное оборудование.

Что такое чувствительность динамика? »Теория автозвука» Бас Клуб

Из всех характеристик динамических и акустических систем понятие «чувствительность», пожалуй, самое интересное и привлекательное (в этом оно соперничает с характеристикой мощности).Так и хочется, чтобы это понятие имело прямую зависимость к качеству динамика, т.е. чем больше этот параметр, тем лучше звучит динамик. Ведь, акустическая система — это устройство для воспроизведения музыки, а ее качество, часто определяется только субъективным образом, и чувствительность — от слова, хорошо чувствующий, подсознательно, сливается со словом качество. Однако мы знаем, что это так и не так. Прежде всего, это понятие — чисто техническое, отражающее КПД динамика. Согласно ГОСТ 16122-78 характеристика чувствительного АС — отношение среднего звукового давления, развиваемого АС в заданном диапазоне частот (обычно 100… 8000 Гц) на рабочей оси, приведенное к расстоянию 1 м и подводимой электрической мощности 1 Вт. Более высокое качество звука, более высокое качество звука, меньше нелинейных искажений и, наверно, более высокое качество звука. Однако, стоит задуматься как получена эта чувствительность?

Мы имеем несколько способов легального (реального) и нелегального (маркетингового) способов повышения чувствительности.

Реальные способы борьбы за чувствительность

Акустические системы с большим количеством динамиков

При подключении нескольких динамиков (акустических систем) последовательно возрастает уровень громкости (растет и мощность).Применяется для систем озвучивания и в связи с неодинаковостью характеристик широкополосных динамиков, качество звучания остается низким. Часто используется в акустических системах, где используются 2 или более низкочастотных динамиков на один высокочастотный. В этом случае основная проблема — особенности характеристики направленности такой системы.

Повышение чувствительности систем с одним динамиком

Динамик, акустическая система является электро-механо-акустическим преобразователем и, как следствие, есть возможность повышать КПД на каждом из этапов этого преобразования.

Коэффициент электро-механической связи (BL) динамика

Первый этап — электро-механическое преобразование. Для этого введен коэффициент «BL». Он зависит от «B» — индукции в зазоре и «L» — длинны проводников в этом зазоре (или то количество проводников, на которые действует магнитное поле). «B» можно увеличить увеличивая объем и силу магнитов, уменьшая магнитный зазор по высоте, так и по ширине. «L» — увеличивающийся диаметр катушки и кол-во витков по высоте в зазоре.Если увеличивать «BL», без изменения других значений динамика то будет расти чувствительность в области выше основного резонанса динамика, а низкочастотные возможности останутся без изменений.

Масса подвижной системы

При уменьшении массы подвижной системы мы можем создать давление больше, чем с большей массой. Это улучшает в импульсные и переходные характеристики, повышает прочность (мощность), жесткость (может повышаться нелинейные новые искажения) и повышается использование материалов и технологий. Получение низких частот, особенно глубоких требует больших усилий.

Площадь излучения

Увеличение площади диффузора ведет к возрастанию уровня чувствительности, но возникают проблемы с воспроизведением высоких частот и прочностью конструкции.

Акустическая трансформация — рупор

Этот способ позволяет получить низкие частоты от небольшого и легкого динамика за счет согласования его с окружающей средой. Требует очень больших усилий в плане строительства корпусов.Самый грамотный, но и самый дорогостоящий способ.

Качественно спроектированные акустические системы с высокой чувствительностью используют последние методы, а иногда и первые четыре. Как показано, это требует траты больших средств, повышения себестоимости системы и увеличения ее габаритов, однако можно поступить проще.

Нелегальный способ

Напомним, что чувствительность измеряют на оси, на расстоянии 1 метр при подведении 1 Вт мощности. Как получить этот 1 Вт? Для этого надо определиться с номинальным сопротивлением. Оно выбирается из ряда 2, 4, (6), 8, 16, 25 и 50 Ом. Так как динамик представляет собой комплексное сопротивление со сложной зависимостью модуля полного электрического сопротивления от частоты, определение этого сопротивления подчиняется закону. Например, это записано в ГОСТ 9010-84 «Измеренное минимальное значение модуля электрического сопротивления в диапазоне, лежащем выше частоты основного резонанса, не должно отличаться от номинального электрического сопротивления более чем на минус 20%».Таким образом, значение модуля полного электрического сопротивления 4-х омной системы не может быть меньше 3,2 Ома, а 8-ми омной — 6,4 Ома и т.д. Тогда, согласно закона Ома для измерения, динамика с номинальным сопротивлением 4 Ома должны подвести к нему 2 Вольта (корень из 4), 8 Ом — 2,82 В, а для 16 Ом — 4 В.

В западных описаниях и паспортах часто встречается графа «чувствительность», с характеристикой 1м / 2. 8В, в сочетании с «сопротивлением», например, 6 Ом. При измерении оказывается, что минимальное сопротивление такого изделия 3.4 Ома. Значит система оказывается реально 4 Омная, а мы подаем на нее 2 Вт (По закону Ома 2,8В2 / 4 = 2Вт) и получаем прирост чувствительности 3 дБ. Дополнительные характеристики, динамические характеристики в отдельных областях, провалов и подъемов. Не говоря уже о возможности простой приписки. В результате мы легко получаем прирост значения чувствительности 4-8 дБ. Проведение измерения акустических систем западных производителей в том числе и имени, к сожалению, показано, что обычная практика используется, за редким исключением, повсеместно.

Для чего это делается?

Все дело в низких частотах, т.к. Уровень низких частот, указывающих частотного диапазона в паспорте, и при прослушивании отсчитывается именно от среднего уровня звукового давления — чувствительности и, следовательно, системы с реальной низкой чувствительностью имеют выигрыш в количестве и глубине низких частот. А получить при установленном размере динамических и акустических глубоких низких частот и высокой чувствительности очень непросто. Ведь нельзя же в паспорте написать чувствительность 80дБ, ее же никто не купит! Значительно проще написать нормальный уровень чувствительности и при прослушивании клиенту могучий басс.

Данный текст написан не для того, чтобы обвинить кого-то в фальсификации, а для того, чтобы предоставить потребителю более полную информацию.

12-дюймовый сабвуфер Ground Zero GZHW 30X

6 лет назад

Основная задача сабвуфера Ground Zero GZHW 30X в автомобиле — низкого и ультранизкого баса в автомобиле, с которым могут справиться динамики аудиосистемы.

При выборе сабвуфера в автомобиль надо разбираться в его основных параметрах. Мощность — максимальная (пиковая) и номинальная. Максимальная или пиковая — это цифра обычно указана для того, чтобы продать динамик, ни о чем серьезном не говорит. Номинальная — достаточно важный показатель, если конечно он указан честно. Ориентируясь при выборе на мощность, стоит знать, что сабвуфер с хорошей чувствительностью при мощности 150-200 Ватт хорошо звучит в хэтчбеке или унивесале, 250-300 Ватт нормально прокачивает седан, а все, что выше предназначено для фанатов баса и молодежи.Чувствительность — очень важна для эксплуатации на небольшой громкости. Резонансная частота — чем ниже, тем лучше, сильно зависит от акустического оформления динамика. Добротность, эквивалентный объем и в прочие характеристики можно не вникать, они требуются при расчете акустического оформления динамика.

Двенадцатидюймовые сабвуферные динамики наиболее часто используются в авто. Они дают глубокий и плотный бас с хорошим давлением. Оптимальны для сообщества аудиосистем.

Надо понимать, что для того, чтобы получить звук с сабвуферного динамика Ground Zero GZHW 30X надо его правильно акустически оформить — сделать или приобрести для него корпус. Корпуса для сабвуферов бывают типов, расскажем кратко об основных из них. Закрытый ящик — дает четкий и детальный звук с небольшим давлением. Корпус с фазоинвертером — дает неплохую глубину, детальность и давление. Бандпасс — максимальное давление, отсутствие четкости и детальности. ЧВ (четверть-волновик) — максимальное давление с огромными, по автомобильным реалиям размерами. Корпус обязательно должен быть изготовлен по параметрам динамики, если он изготовлен без их соблюдения, есть большая вероятность получить плохой звук, гудение.Динамики расчитанные на свободный объем используют обычно в качестве объема корпуса багажника и по сути работают как бы в закрытом ящике большого.

Выбирать сабвуфер по размерам магнита не стоит. Если магнит большой, то это не значит, что сабвуферный динамик будет хорошо звучать. В топовых и мощных моделях сабов используется неодимовый магнит, который очень мал по габаритам и при этом очень эффективен. Гораздо важнее то, что находится с лицевой стороны динамика. Это диффузор и подвес.Лучший вариант изготовления этих компонентов: бумага для диффузора или прессованный картон с обязательной водоотталкивающей пропиткой (сабвуфер Ground Zero GZHW 30X обычно работает в суровой среде и должен быть максимально защищен), для подвеса диффузора — мягкая резина или каучук, но ни в коем случае не тряпка .

И что ни говори, но главный параметр, который должен решать брать или не брать саб — звук. Рекомендую перед приобретением в магазине прослушать в равных условиях несколько вариантов и лично убедиться в правильности выбора.Еще лучше это сделать в собственном авто. Предоставить возможность обмена сабвуфера в течение небольшого промежутка времени, так как сказать что сабвуфер Ground Zero GZHW 30X будет требуемый эффект на 100% не может никто, на столько много существует ньюансов при установке его в автомобиль.

Характеристики:

• Мощность RMS, Вт: 800
• Сопротивление, Ом: 2 x 2
• Чувствительность, дБ: 86
• Фс, Гц: 23,5
• Qts: 0,33
• VAS, л: 62
• Xmax, мм: 22
• Монтажная глубина, мм: 162
• Монтажный диаметр, мм: 281
• Параметры Тиля — Смолла Заявка Факт
• Фс, Гц 23,5 23
• Vas, л 62 57,5 ​​
• Qts 0,33 0,49
• Масса подвижной системы, г — 283
• Чувствительность, дБ / Вт (1 м) 86 83
• Силовой фактор, Тл м — 19,0
• Размеры (A, B, C, D), мм 17, 316, 279, 163

Как настроить моноблок для сабвуфера в машине

Как настроить сабвуфер в машине

Сабвуфер является важной частью автомобильной музыкальной системы. Работая на большой мощности и низких частотах, он придаёт звуку сочное и насыщенное звучание. Обычные акустические колонки имеют ряд ограничений по диапазону воспроизводимых частот. Они не способны обеспечить глубокие басы, без музыкальные фрагменты теряют свою силу и выразительность. Колонки делятся на пассивные и активные устройства. Пассивный сабвуфер представляет собой громкоговоритель, специально предназначенный для воспроизведения низких частот, разделительный фильтр и корпус. Такой системе требуется усилитель низкой частоты.НЧ систему можно подключить к клеммам многоканального усилителя или предусмотреть для него отдельный усилитель. Активная система для воспроизведения низких частот имеет специальный усилитель с системой фильтров. Он встроен в корпус, где размещается низкочастотный динамик. Для того чтобы звуковая система автомобиля работала корректно потребуется настройка сабвуфера в авто.

Как настроить автомобильный сабвуфер

Низкочастотная составляющая звукового диапазона представляет собой узкую полосу частот, которая начинается примерно от 18-20 Гц и заканчивается на уровне 120-150 Гц. Именно в этом диапазоне работает любой сабвуфер.Правильная настройка сабвуфера в автомобиле это важный процесс, от которого будет зависеть качество воспроизведения низких частот. Если звуковая система не настроена, то басовые ноты «рассыплются» и потеряли напор и сочность. Вместо насыщенного и густого баса из динамика будет доноситься монотонное буханье, по впечатлениям, никак не связанное с мелодией.

Настройка саба в авто зависит от нескольких факторов:

• Место установки динамики
• Мощность
• Диапазон рабочих частот

Обычно сабвуферы в автомобиле устанавливают в багажном отсеке или под сиденьем.Система может вызвать негативные ощущения у водителя и пассажиров, установленная под сиденьем, слишком большая мощность, при не настроенной системе.

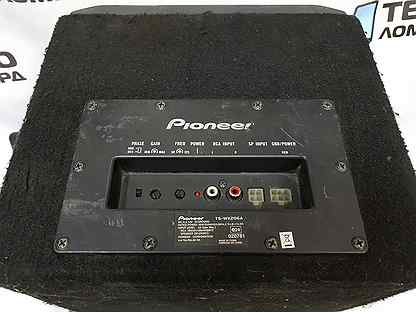

Как правильно настроить активный сабвуфер в автомобиле

За счёт воспроизведения низких частот блок позволяет расширить динамический диапазон любого музыкального произведения. Акустические колонки расположенные в дверях или на передней панели предназначены для уверенного воспроизведения басов. С этой целью хорошо справляется правильно настроенный сабвуфер.На панели басового автомобильного усилителя установлено несколько регулировок, которые позволяют точно настроить низкочастотную акустическую систему. Настройка активного сабвуфера в авто на усилителе включает в себя следующие настройки:

• Gain (Level) — входная чувствительность
• Sub Sonic — фильтр инфранизких частот
• Phase — регулировка фазы
• LPF (Low pass filter) — фильтр нижних частот
• BassBoost — увеличение громкости в узкой полосе частот

Чтобы знать, как правильно настроить активный саб, нужно представлять, за что отвечает каждая регулировка.

Оптимальные настройки для сабвуфера

Как настроить сабвуфер в машине на усилителе. Входная чувствительность не является регулятором громкости, хотя при ее увеличении громкость так же возрастёт. Функция «Усиление» согласовывает уровни головного устройства и усилителя активного сабвуфера. Ручка сделана под шлиц для отвёртки и может иметь цифровые обозначения, например, от 0,2 до 5,0 В. Существует несколько методик согласования уровней. Если под рукой нет осциллографа, то правильная настройка саба делается на слух.На вход сабвуфера подаётся музыкальный сигнал хорошего качества с невысоким уровнем громкости. Предварительно ручка «Gain» устанавливается на минимум. Далее громкость на головном устройстве медленно до появления видимых искаженных изображений. Затем уровень до появления чистого звука. Точно так же настраивают «Gain», увеличивая уровень до сигнала появления искажений и «сдают» немного назад.

При воспроизведении музыкальных фрагментов на записи могут оказаться очень низкие обертоны или инфранизкие частоты.Эти звуки человеческих ухом практически не воспринимаются, но электромагнитная система их чувствует, и диффузор на них реагирует. На таких низких частотах ход диффузора увеличивается на больших уровнях громкости звуковая катушка может выйти из строя. Чтобы отсечь такие паразитные колебания в сабвуфер встраивается фильтр инфранизких частот или «SubSonic». Этот регулятор сабвуфера в автообрезает все частоты от 25-30 Гц и ниже. Фильтр регулируемый и рядом с ручкой обозначается частота среза, которая может выбирать в пределах от 10 Гц до 50 Гц.Такая регулировка имеется не во всех активных сабвуферах.

Звуковые волны, излучаемые динамиками, расположенными в разных местах, неодинаково доходят до слушателя. При этом звуковая картина лишается цельности и слышится размазанной, так как отдельные звуковые потоки сдвинуты по фазе друг друга. Регулировка фазы «Phase» нужна для того, чтобы устранить этот дефект и синхронизировать сабвуфер с остальными акустическими системами. Самой простой настройкой является прослушивание музыки, когда помощник вращает регулировку до лучшего звучания.Для точной фазы сигнала потребуется генератор синусоидального. Сначала нужно поменять полярность громкоговорителя. Затем подать сигнал на общий усилитель и на сабвуфер. Вращением регулировки «Phase» добиться самого тихого звука. Это будет означать, что динамики находятся в противофазе. Затем восстановить правильную полярность. Фаза отрегулирована правильно.

Правильная настройка активного сабвуфера невозможна без регулировки фильтра LPF. Громкоговоритель сабвуфера используется для воспроизведения низких частот, регулируемый фильтр обрезает все частоты выше установленногоога, пропуская только низкочастотную составляющую.На регулировке пределы диапазона установки частоты среза. Это может быть 40-250 Гц или другие величины. Обычно на сабвуферах выставляют частоту среза фильтра в диапазоне 50-65 Гц.

Регулятор «BassBoost» позволяет поднять коэффициент усиления блока в узкой полосе частот. Обычно это 40-45 Гц. Эта регулировка используется для выравнивания амплитудно-частотной характеристики на определенном участке. Тем, кто не является специалистомом автомобильной электроники, эту регулировку трогать не рекомендуется.Если слишком поднять усиление можно легко спалить сабвуфер. С помощью измерительных приборов можно лучше настроить сабвуфер в машине, но это можно сделать и на слух.

Как настроить моноблок для сабвуфера в машине

Моноблок или одноканальный усилитель для подключения только одной акустической системы, поэтому такие модели часто используются для сабвуферов. На устройстве указаны точно такие же регулировки, что и на многоканальном усилителе, поэтому настройка блоков ничем не отличается.

Важным этапом является совместная настройка саба на усилке. Дело в том, что на усилителе фронтальной акустики так же имеются фильтры, которые могут не совпадать. Если на сабвуфере фильтр обрезает все частоты выше 60 Гц, фильтр усилителя фронтальных колонок режет все частоты ниже 100 Гц, то два устройства образует провал амплитудно-частотной характеристики и частоты в интервале 60–100 Гц, просто не будут воспроизводиться. Этого можно избежать, подрегулировать частоты с двух фильтров, чтобы они слегка перекрывали друг друга.Качество воспроизведения плохо как на провале, так и на горбе АЧХ. Настройка сабвуфера в авто дана для чайников. Профессионалы используют измерительную аппаратуру и более сложный методики.

Как отрегулировать сабвуфер в машине

Большинство автолюбителей, не требуемой, правильной настройки сабвуфера, измерительной техникой. Все рекомендации выполняются «на слух», поэтому для удовлетворительного выполнения нужно выполнять некоторые рекомендации.Музыка для настройки сабвуфера в авто должна тщательно подбираться. Для регулировки низкочастотного тракта не следует использовать электронную музыку, исполняемую на синтезаторе. Для слуховой оценки качества звучания на низких частотах нужно воспроизводить фрагменты классической музыки с духовыми и струнными инструментами.

Электронное звучание богато искусственными обертонами, которые не позволяют объективно оценивать звук, особенно на низких частотах. Не нужно торопиться при регулировке, так как некоторые придётся повторять несколько раз, чтобы получить требуемый результат.В целом качественная настройка может занять несколько часов. Не нужно использовать при настройке, мало знакомые музыкальные отрывки. Лучше если классическое произведение хорошо известно. Чтобы объективно оценить комплексное звучание автомобильной акустики нужно находиться в салоне автомобиля на водительском месте. Все окна и двери салона должны быть закрыты. Проверят звук на нескольких произведений, где используются разные музыкальные инструменты. Как настроить сабвуфер в машине видео.

Как правильно настроить пассивный сабвуфер в автомобиле

Настройка пассивного саба в машиненачинается с момента изготовления ящика для низкочастотного динамика.Можно приобрести пассивный излучатель, но многие автолюбители делают эту конструкцию своими руками. Пассивная система выполняется в двух вариантах: закрытый ящик и короб с фазоинвертором. В свою очередь, фазоинверторы делятся на щелевые и в виде трубы. По сравнению с закрытым ящиком фазоинверторные системы имеют больший КПД. Кроме того, щелевой фазоинвертор, после сборки короба никакой настройки не подлежит. Фазовращатель, делать в виде трубы, можно настроить, удлиняя или укорачивая конструкцию.Электрические настройки устройства пассивный фазоинвертор не использует настройки головного фазоинвертора.

Как правильно отрегулировать сабвуфер в машине. При изготовлении самодельного сабвуфера многое зависит от диаметра акустической головки. Динамик с диффузором диаметром 12 дюймов будет активнее работать на низких частотах, чем динамик с диффузором 10 дюймов.

Как настроить сабвуфер в машине на магнитоле

Настройка магнитолы и саба в автовключает в себя последовательные операции.Сначала на головном устройстве фильтром высоких частот HPFнужно обрезать низкие частоты, которые подаются на фронтальные. Если в машине установлен саб, то частоту среза можно выбрать в пределах 80-120 Гц и крутизну затухания 24 дБна октаву. Настройка саба на магнитоле осуществляется фильтром низких частот LPF. Для этого в меню выбирается пункт «Управление сабвуфером». Здесь устанавливаются три параметра:

• Частота среза фильтра
• Уровень громкости
• Крутизна затухания

Эти устанавливаются на слух при воспроизведении любимых музыкальных стилей.Настройки у разных магнитол могут отличаться, но в целом они совпадают.

Как регулировать сабвуфер

Для того, чтобы сделать настройку саба в салоне авто, можно использовать специальные CDдиски, предназначенные для автомобильных акустических систем. В автомагнитолу ставится диск, на котором записана последовательность треков. На них с высоким качеством записаны эталонные сигналы от генератора звуковых частот. С помощью таких записей можно правильно установить частоты срезов фильтров высоких и низких частот, отрегулировать баланс и фазу.

В автосервисах, могут правильно настроить низкочастотный блок, используя специальные компьютерные программы для настройки сабвуфера в машине.

Поделки своими руками для автолюбителей

Как настроить усилитель (моноблок) для сабвуфера своими руками.

Всем привет, в этой статье речь пойдет о грамотной настройке моноблока или усилителя, который воcпроизводит ваш сабвуфер. Настройка не так сложна, как кажется на первый взгляд.
В каждом усилителе есть несколько «Крутилок».Это и есть основные настройки. О них и пойдет речь.

1) Параметр который есть на всехусилителях называется GAIN или он же Уровень. На простом языке это громкость вашего сабвуфера. В некоторых усилителях комплектуется отдельный регулятор громкости.

2) Фильтр LPF.

Этот фильтр отвечает за срез ВЫСОКИХ частот, например от 50 Гц до 40000 Гц
Часто этот параметр выставляют на 70-90 Гц. (То есть если выставить на 70 Гц, то ваш сабвуфер не будет забираться выше 70 Гц)

3) Фильтр SUBSONIC.

Этот фильтр Срезает все низкие частоты. Ваш сабвуфер не играет ниже 15 Гц. Вернее он играет (без сабсоника), но человек этих частот просто не слышит, а моноблок забирает на этих не эффективных в нашем случае частотах. Да и не каждый сабвуфер готов воспроизводить частоты ниже 20гц без последствий.

Например наш сабвуфер запилен в короб с настройкой 35 Гц. Я бы сделал срез на 10 Гц ниже. Выставил параметр на 25 Гц. Получается что мы срезали все частоты от 0 до 25 Гц (сабвуфер не будет их воспроизводить, а Моноблок перестает тратить бесполезную энергию)

4) Фаза — это параметр переключения фаз.

Предположим Сабвуфер начинает свою работу с первого движения вверх или вниз. Фаза переключает первое движение ВВЕРХ или ВНИЗ.

Нужен он для подключения сабвуферов в мостовом режиме через несколько моноблоков. (в одном коробе 2 сабвуфера, каждый подключен к своему моноблоку. Параметр фаз выставляем на двух моноблоках так, чтобы сабвуферы начинали свое движение в ТАКТ с другом.

5) Параметр BASS BOOST.

Самая любимая «крутилка» неопытных любителей громкого басса. Они выставляют ее на MAX и радуются «Искаженному» пердежу (Прошу прощения, но по другому я это назвать не смогу)

Усиление низких частот это усилитель басса, но мало кто знает, что при повышении низких частот усилитель теряет свой КПД и начинает воспроизводить грубые искажения .

Сабвуфер принимает эти искажения в виде хрипа и залипания, и получается КЛИП сабвуфера. А КЛИП разрушает сабвуфер. То же самое касается любых усилителей баса этого устройства на различных магнитолах, и других устройств типа смартфонов, планшетов и тд.

BASS BOOST это вред вашим динамикам!
Всегда выставляем этот параметр на MIN

Как правильно настроить сабвуфер

Автомобильный сабвуфер является важным в составе комплексных акустических систем. При этом важно не только правильно подобрать и подключить саб, но и выполнить его настройку.

На практике, только после настойки сабвуфер начинает выдавать желаемое звучание. Далее мы рассмотрим, как выполняются сабвуфера, на какие параметры нужно обращать внимание, а также как настроить усилитель под сабвуфер.

Настройки сабвуфера в автомобиле

Прежде всего, важно понимать, что саб является элементом воспроизведения низких частот. Если просто, сабвуфер воспроизводит бас. Фактически, низкочастотный динамик имеет диффузор, который колеблется, создавая сжатие и разряжения воздуха.

В случае, когда колебания происходит с периодом от 16-20 раз в сек. (16-20 герц) до 14-18 тыс. раз в сек. (14-18 килогерц) человек воспринимает это как звук. При этом бас представляет собой нижний диапазон таких звуковых колебаний (от 20 до 150 Гц.).

Фактически, тонкая настройка саба начинается еще на этапе проектирования короба, куда ставится НЧ динамик. Также отдельно учитываются характеристики сабвуферного динамика, стиль и тип музыки, которая чаще всего будет прослушиваться, особенности усилителя на саб и т.д. Так или иначе, если саб проектируется с нуля или уже идет готовым решением в корпусе, правильный подход позволяет получить хорошее звучание.

Частота сабвуфера

Перейдем к настройкам. После того, как сабвуфер правильно подключить к усилителю, прежде всего, начать с настройки фильтра LPF (фильтр низких частот).Чтобы это сделать, нужно на усилителе на саб или на ГУ включить фильтр LPF. Если просто, этот фильтр позволяет подать на НЧ динамик только при низких частотах, срезав при этом средние и высокие.

В качестве примера часто выставляется частота среза для сабвуферов от 50 до 63 Гц. Фильтр нужно выставить на указанную частоту, после чего дополнительную добавку.

Еще добавим, что LPF не отрезает звук резко. На практике, если саб настроен на 60 Гц, на 61 Гц звук также будет, но частоты ослаблены, появляется плавный спад.При этом плавность спада зависит от порядка фильтра. Выбрать порядок позволяют некоторые ГУ.

Например, Фильтр 4 порядка дает более плавный спад, тогда как фильтр 1 означает, что спад более резкий. Данный фильтр позволяет хорошо состыковать сабвуфер и мидбасовые динамики.

Сабсоник: настройка

Не вдаваясь в подробности, сабсоник является фильтром высоких частот, который работает в низкочастотной области. Если просто, сабсоник отрезает инфранизкие частоты, при этом пропускает более высокие.Обратите внимание, сабсоник присутствует не на всех усилителях. Если система собирается самостоятельно, желательно сразу подбирать такой усилитель на саб, где есть есть фильтр.

В свою очередь, сабсоник срезает ультранизкие частоты, что не позволяет динамику допустимый ход. В результате увеличивается срок службы звука, улучшается качество воспроизведения слышимого басового диапазона, начинает играть чище и громче.

Настройка сабсоника выполняется путем среза на 5 Гц ниже частоты порта фазоинвертора.В качестве примера, если частота 35 Гц, сабсоник настраивается на 30 Гц. Для подстройки необходимо задействовать систему оптации и прокрутить регулятор для получения нужных значений.

Настройка усиления или уровня

Настройка уровня входной чувствительности сабвуфера и его регулировка осуществляется на усилителе. Как правило, это обычный регулятор с цифрами (часто, от 0.3 до 5 В). Обратите внимание, многие полагают, что это уровень громкости на усилителе.

На самом деле, это не так.Регулятор Level или Gain позволяет согласовать уровень магнитолы или ГУ с усилителем. Настройка может производиться разными способами, при этом общая суть сводится к следующему:

• на сабвуфер от магнитолы аудиосигнал с настроенной системой;
• при этом на усилителе сначала уровень входной чувствительности ставится на минимум;
• увеличивается до того момента, пока появляется громкость до того момента, пока появляется громкость;
• ручку звука нужно вернуть назад до того момента, пока искажения пропадут;
• после начала вращать регулятор «GAIN» до момента появления искажений;
• регулятор возвращается назад, чтобы звук стал чистым.

Акустическая фаза сабвуфера и выставление задержки

Начнем с фазировки. В некоторых случаях можно заметить, что саб играет отдельно от фронтальной акустики, звук сабвуфера явно прослушивается из багажника. Такая настройка является неправильной.

Если просто фаза сабвуфера позволяет «сдвинуть» звучание сабвуфера вперед. В результате саб звучит цельно и однородно вместе с фронтальными динамиками.

Разобравшись с фазой, следует перейти к настройке задержек.Обратите внимание, задержку можно выставлять только на процессорных магнитолах или в том случае, если имеется внешний процессор.

Данная настройка нужна в том случае, если импульсные характеристики недостаточны и бас «запаздывает». На практике это проявляется таким образом, что фронт уже отыграл ноту, при этом сабвуфер отыгрывает несколько позже, то есть с задержкой. Именно по этой причине нужна корректировка задержки, чтобы фронтальной акустике и сабвуферу отыгрывать синхронно.

Подстройка мидбаса и сабвуфера

Как показывает практика, настройка саба должна быть выполнена так, чтобы низкочастотник хорошо сочетался с фронтальной акустикой, не нагло провалов по частотам и т. д. Другими словами, мало настроить сабвуфер, так как мидбасовые динамики также потребуют подстройки.

Логин нужно сделать плавным участком АЧХ, слегка изменяя частоты срезов LPF и HPF. Делается это как на слух, так и при помощи RTA-анализатора.Главное, добиться плотного и объемного звучания, чтобы не было «выпадения» по частотам.

Что в итоге

Как видно, настройка сабвуфера в машине является важным и ответственным этапом. При этом нужно понимать, что даже если все компоненты подобраны правильно (усилитель, саб, провода и т.д.), без установки сабвуфер может звучать слишком тихо или громко.

Настройка сабвуфера от LOUD SOUND

1.Добавляйте уровень баса — пока вы точно слышите , что он растет. После того, как громкость перестала расти на слух — сабвуфер начинает уходить в клип, вы можете не слышать хрипения, искажения итд, но катушка сабвуфера будет нагреваться сильнее , что рано или поздно к поломке.

2. Фильтр LPF служит для того, что бы убрать сабвуфера высокие частоты (голос) и оставить только низкие . Выкручивайте LPF на максимум, а затем убавляйте (против часовой стрелки), пока сабвуфер не перестанет воспроизводить верхние частоты.То есть пока вы слышите вокал — вы должны крутить LPF против часовой стрелки .

Однако, если вы переборщите с этим фильтром, сабвуфер будет воспроизводить только низкие частоты.
Рекомендуемое положение — на два часа.

3. Фильтр HPF (или sub sonic) служит для того, что бы убрать самые низкие частоты, как правило 25 Гц и ниже.
В большинстве систем эти частоты не слышны, однако сабвуфер выходит на довольно приличный ход, пытаясь их воспроизвести.В ыкручивая этот фильтр по часовой стрелке — вы облегчаете работу сабвуферу , поднимаете предел по громкости на его нормальных частотах и ​​избегаете риска повреждений центрирующей шайбы.

4.
