О чем может рассказать цвет свечи зажигания?

08.07.2020

1467

Сгорание топливно-воздушной смеси в цилиндрах – главный для двигателя процесс, качество прохождения которого прямо влияет на стабильность работы и динамику автомобиля, ресурс мотора и катализатора. В бензиновых моторах топливно-воздушная смесь воспламеняется электрической искрой, которую производят свечи зажигания. При этом изначально качественный поджиг смеси во многом является залогом эффективной работы двигателя.









Между тем искра, которую выдают свечи, может быть разной по силе, температуре и объему. Соответственно, по-разному происходит поджиг (или не происходит вовсе) топливной смеси. Самой лучшей и сильной является крупная и яркая бело-голубая искра, послабее синяя и самая худшая – мелкая желто-красная, которая может и вовсе оказаться «недееспособной», особенно в мороз.



Причиной «слабой» искры (со всеми вытекающими моторными проблемами) могут быть как сами свечи, изначально некачественные или загрязненные, отработавшие свой ресурс, так и неисправности в системе зажигания двигателя.

Из-за коррозии и нарушения контакта у высоковольтных проводов и катушек происходят микропробои, напряжение утекает и его не хватает для образования искры достаточной мощности. Также могут быть и другие причины – неисправности в низковольтной цепи и генераторе.



Проблемы возрастные и топливные



Практически у всех автомобилей с пробегом старше 5 лет в той или иной степени возникают подобные проблемы. Поэтому нередко бывает так, что даже после замены свечей качество воспламенения не улучшается либо улучшается незначительно, а мотор как троил и плохо заводился, так и продолжает. Особенно остро все «болячки» проявляются во время морозов, когда испаряемость бензина снижена и топливная смесь зажигается гораздо хуже, требуя для воспламенения более мощной искры, чем в теплое время года.



Типичным для машин «почтенного возраста», у которых ресурс двигателя «перешел экватор», является проникновение в камеру сгорания масла из системы смазки двигателя через маслосъемные колпачки (сальники клапанов), прокладку головки блока цилиндров и маслосъемные кольца. Сгорающее масло вызывает отложение на свечах черно-коричневого маслянистого нагара, который препятствует прохождению искры между электродами.









И наконец, даже для новых машин оказывается актуальной проблема некачественного топлива, которым можно заправиться и в городе-миллионнике, не говоря уж о глубинке и трассах. Особую опасность представляют добавляемые в бензин присадки на основе железа и марганца, от которых свечи покрываются характерным налетом кирпичного цвета. Это снижает мощность искры и вызывает пробои – неправильное прохождение искры между центральным электродом и юбкой резьбовой части.



Таким образом, при всем многообразии причин и предпосылок последствие здесь всегда одно и то же – недостаток высоковольтного напряжения, снижающий качество искры вплоть до ее полного исчезновения.



Практика показывает, что все процессы, протекающие в камере сгорания, накладывают специфический отпечаток на внешний вид свечи. Поэтому ее состояние может служить одним из диагностических параметров, позволяющих определить, как работает двигатель.



Нормально работающая свеча



У нормально работающей свечи цвет теплового конуса изолятора варьируется от светло-серого до светло-коричневого. Это вызвано наличием небольшого количества отложений продуктов сгорания, заметных также на поверхностях, обоих электродов. Эрозионный износ электродов отсутствует или ничтожно мал, на них нет следов перегрева.



Такое состояние свечи свидетельствует о том, что ее тепловая характеристика (калильное число) соответствует норме. Двигатель и все его системы работают исправно, поводов для беспокойства нет. Вам удалось избежать заправки некачественным топливом, с низким октановым числом и большим процентным содержанием тетраэтилсвинца.



После проверки и регулировки свечу можно смело вернуть на рабочее место. Вы еще долго не столкнетесь с проблемами при запуске двигателя и сбоями в искрообразовании при его работе.



Износ свечи



Изолятор имеет нормальный цвет, а кромки бокового и центрального электродов скруглены в результате эрозионного износа. Электродный зазор недопустимо увеличен.









Такая свеча гарантирует проблемы при запуске двигателя, особенно в холодное время года, и увеличение расходов на топливо.



Причина одна – несвоевременная проверка и замена свечей. Изношенную свечу нужно заменить новой с теми же тепловыми характеристиками.



Загрязнение топливом



Изолятор и электроды свечи покрыты влажными отложениями черного цвета. Свеча пахнет топливом.









Это свидетельствует о том, что на каких-то режимах работы двигателя система питания готовит слишком богатую топливную смесь.

Она не сгорает полностью и образует большое количество копоти. Кроме того, причиной подобного явления может стать нестабильная работа системы зажигания, приводящая к сбоям искрообразования, а также использование чрезмерно «холодной» свечи.



Свечу можно восстановить. Для этого ее нужно промыть в бензине, очистить медной щеткой и просушить. Но это решит проблему лишь на время: если вы не выясните и не устраните причину неисправности, то вскоре свеча приобретет прежний вид.



Загрязнение маслом



Электроды и изолятор свечи покрыты шлаком, имеющим маслянистый блеск. При длительной эксплуатации можно получить результат настолько же неприглядный, как и тот, что изображен на фотографии. Здесь процесс зашел так далеко, что изолятор и электроды оказались полностью закоксованы продуктами сгорания масла. К этому приводит попадание масла в камеру сгорания. Оно может быть вызвано износом:



• маслосъемных колпачков;
• направляющих втулок клапанов;
• маслосъемных поршневых колец.



Иные, не так часто встречающиеся, но все же возможные причины — подтекание тормозной жидкости через поврежденную диафрагму вакуумного усилителя тормозов и просачивание во впускной коллектор трансмиссионной жидкости через мембрану вакуум-корректора (если автомобиль оснащен автоматической трансмиссией).









Чтобы уточнить причину, необходимы дополнительные диагностические методы. В любом случае двигатель нуждается в ремонте.



Незначительно загрязненную маслом свечу можно очистить медной щеткой в бензине и просушить. Если же отложения сильные, ее придется заменить.



Нагарообразование



На тепловом конусе изолятора и электродах свечи накапливается копоть черного цвета, по фактуре напоминающая замшу.









Чаще всего — это следствие ошибки в определении тепловой характеристики свечи. Она слишком «холодна» для данного двигателя. Элементы свечи не достигают температуры самоочищения. Возможно, это является следствием так называемой «городской езды» с невысокими скоростями, частыми остановками и стартами.



Если свеча не имеет других дефектов, ее работоспособность можно восстановить очисткой или нагревом. Однако если вы не предполагаете изменить стиль вождения, целесообразнее заменить свечу на более «горячую» (т.е. с меньшим калильным, числом).



Калильное зажигание



Изолятор свечи чисто белого цвета.









Электроды оплавлены. Калильное зажигание — печальный итог процесса, начинающегося с перегрева электродов и изолятора.



Перегрев может быть следующими причинами:



• неверно определена тепловая характеристика, свеча слишком «горяча» для данного двигателя, или же не в меру горяч водитель автомобиля;
• обедненная топливная смесь (неправильно отрегулирована топливная система, подсос воздуха во впускной коллектор или зажаты клапаны).



Кроме того, перегрев может быть спровоцирован преждевременным зажиганием.



Свечу безусловно следует заменить, уточнив рекомендуемую тепловую характеристику и устранив все неисправности.



Детонация



Тепловой конус изолятора может быть треснут или выкрошен. Как правило, это результат детонационного сгорания топлива с низким октановым числом, преждевременного зажигания.









Детонация опасна не столько для свечи, сколько для поршня – он может разрушиться.



Иногда изолятор повреждается при неаккуратной установке межэлектродного зазора.



Этот дефект «не лечится». Свечу необходимо заменить. Будьте внимательны при заправке топливом, не перегружайте двигатель.



Отложение свинца



Изолятор и электроды свечи покрыты пористыми отложениями с неприятным запахом сероводорода (тухлого яйца).

Подобная картина, появляется после длительного использования сильноэтилированного бензина.



Цвет накапливающихся на элементах свечи отложений зависит от вида антидетонационных присадок, применяемых при производстве этилированного бензина, и варьируется от грязно-белого до коричневого. Не стоит путать эти загрязнения со ржавчиной, образующейся на свече из-за попадания влаги в цилиндр двигателя.



Если электроды не изношены, то свечу можно очистить пескоструйной обработкой или прокаливанием и использовать повторно.



Остекленение



Поверхность изолятора свечи глянцевая, желтоватого цвета. Больше всего шансов увидеть подобную свечу на двигателе собственного автомобиля имеют любители резко давить на газ. Образование глазури на изоляторе происходит из-за быстрого повышения температуры в камере сгорания в момент резкого нажатия на педаль газа. При разогреве находящиеся на поверхности изолятора обычные отложения плавятся, образуя электропроводное стекловидное покрытие. В результате возникают сбои искрообразования, особенно на высоких оборотах двигателя. Восстановлению свеча не подлежит, ее следует заменить.

Вернуться к списку новостей

08.07.20201467

чья искра мощнее? Свечу удалось вывернуть с огромным трудом, а новая свеча не вворачивается до конца

Свечи зажигания являются важнейшей деталью, которая необходима для работы . Главной задачей является образование искры в камере сгорания, благодаря чему удается реализовать воспламенение топливно-воздушной смеси в цилиндре.

Отметим, что любые нарушения в процессе искрообразования приводят к тому, что двигатель начинает терять мощность, отмечается повышенный расход топлива, замедляются реакции на нажатие педали газа, силовой агрегат начинает работать нестабильно, троит, имеет токсичный выхлоп и т.п.

При этом для опытных автолюбителей и профессиональных автомехаников диагностика по цвету свечей зажигания является надежным способом определения состояния всего двигателя, выявления возможных проблем и сбоев. Дело в том, что указанные элементы находятся в камере сгорания и являются своеобразным индикатором состояния .

Такие знания могут пригодиться как в случае проверки самих свечей или в процессе поиска различных неисправностей мотора, так и при покупке автомобиля б/у с неизвестной историей. Далее мы рассмотрим, каким должен быть правильный цвет свечей зажигания, а также какой цвет свечей зажигания что означает и на какие поломки двигателя указывает в том или ином случае.

Читайте в этой статье

Как уже было сказано, внешний вид свечи позволяет оценить качество работы и общее состояние всего двигателя, а также его отдельных узлов и механизмов. Сразу отметим, что начинать осматривать свечи нужно только после того, как двигатель хорошо прогрелся и вышел на рабочие температуры, а также перед осмотром поработал в нагруженном режиме.

Другими словами, на автомобиле следует проехать минимум 20-30 км. При этом оптимальным подходом можно считать диагностику по свечам после длительной езды по трассе, когда автомобиль прошел не менее пары сотен км.

1. Итак, давайте рассмотрим значение цветов свечей зажигания, которые можно видеть после их выкручивания на различных ДВС. Начнем с того, что нормальный цвет свечи зажигания является таким, когда юбка центрального электрода светло-коричневого цвета, практически нет нагара и различных отложений. Также не должно быть видно замасливания. Такой цвет рабочих свечей указывает на экономичность мотора, полноту сгорания смеси в цилиндрах, отсутствие расхода масла по причине износа или .
2. Если после выкручивания видно, что на центральном электроде скопился черный пушистый нагар, тогда это указывает на проблемы с или подачей воздуха на . В результате мотор работает на обогащенной смеси и перерасходует горючее. Причиной может быть необходимость дополнительной , сбои в работе , загрязнение .
3. В случае, когда электрод свечи покрыт сероватым светлым нагаром или белым налетом, тогда такой цвет указывает, что мотор работает на слишком бедной смеси топлива и воздуха.

   В такой ситуации нужно углубленно диагностировать ДВС, так как бедная смесь в нагруженных режимах приводит к сильному перегреву свечи зажигания и всей камеры сгорания. В результате указанные перегревы могут стать причиной . Если свечи зажигания белого цвета, причины могут быть в нарушенных процессах смесеобразования, возможен подсос лишнего воздуха, сбои в работе датчиков и т.д.

   Никак не следует забывать и о том, что низкое калильное число свечей или плохое качество топлива, а еще раннее зажигание могут приводить к тому, что цетральный электрод и область возле него покроется белым налетом. Параллельно следует учитывать, что неисправности ДВС и работа мотора на критических температурах также может быть причиной образования такого белого налета.

4. Цвет нагара на свечах зажигания, который больше напоминает кирпичный цвет (имеет оттенок, близкий к красному кирпичу), указывает на то, что силовой агрегат работает на топливе с избыточным количеством металлосодержащих присадок в своем составе. При этом важно знать, что свечи зажигания красного цвета со временем не смогут нормально работать в двигателе, так как отложение тяжелых металлов (например, свинец) на изоляторе свечи начинает проводить ток. В результате искра не проходит между электродами, а сам элемент теряет свою работоспособность.
5. Также сделать диагностику агрегата и определить его состояние по цвету нагара можно в том случае, если после выворачивания свечей заметны следы моторного масла в области резьбы. Как правило, двигатель в этом случае с большим трудом заводится, троит на холодную, хотя после прогрева ДВС с замасленными свечами начинает работать более-менее стабильно. После выворачивания смазка попадает сверху на резьбу свечи, но это не значит, что она изначально замасливается в нижней части.

   В любом случае, наличие свежего масла на свече и в камере сгорания может говорить о проблемах с (маслоотражательные колпачки) и указывать на другие неисправности. Такой мотор без ремонта будет плохо заводиться, «есть» масло и . Отметим, что иногда приводят к тому, что масло скапливается снаружи, то есть в свечных колодцах.

   В подобной ситуации нужно дополнительно проверять свечные колодцы на предмет заливания смазочным материалом, что позволит в дальнейшем избежать неточных и поспешных выводов.

1. Если заметно, что центральный электрод свечи и юбка покрылись моторным маслом, а также на свече обнаружено несгоревшее топливо, тогда цилиндр, откуда была выкручена свеча, не работает, а . Как правило, мотор в этом случае заметно троит, теряет мощность, перерасходует топливо. Причин для этого может быть много, начиная от неисправности свечи или системы зажигания и заканчивая серьезными поломками в двигателе (низкая компрессия, прогар клапана, разрушение и т.д.). Наиболее тревожным признаком можно считать наличие мелких частиц металла, которые налипают на маслянистый нагар. Это говорит о разрушении или значительном износе какой-либо детали или элемента, после чего металлические фракции попали в камеру сгорания. В подобной ситуации двигатель нужно разбирать, проводить дефектовку и затем ремонтировать.
2. Явное разрушение центрального электрода и его керамической юбки укажет на то, что двигатель долгое время работал в условиях , выставлено раннее зажигание, используется горючее с неподходящим октановым числом для конкретного типа ДВС или свеча имеет низкое качество изготовления, брак или производственный дефект.

   Естественно, в этом случае цилиндр не работает, мотор троит и т.п. Опасность разрушения свечи состоит в том, что отломившиеся части могут застрять под выпускным клапаном и стать причиной других более серьезных поломок. Результатом в этом случае станет необходимость ремонта .

3. Обильное скопление зольных отложений на свече независимо от общего цвета нагара указывает на то, что масло расходуется на угар в камере сгорания. Наиболее распространенной причиной является . В случае проблем с кольцами наблюдается повышенный расхода масла, в режиме перегазовок выхлоп приобретает синеватый оттенок, дым становится маслянистым. Бывает достаточно поднести к выхлопной трубе лист чистой белой бумаги и погазовать на холостом ходу, после чего на листе остаются жирные масляные пятна.

Разобравшись с тем, какого цвета должны быть свечи зажигания в том или ином случае, можно проводить диагностику ДВС. Отдельно добавим, что очень важно соблюдать правило, когда перед выкручиванием свечей мотор должен прогреться и поработать под нагрузками.

Дело в том, что если сразу после холодного запуска в работе двигателя были замечены неполадки или сбои, а затем были выкручены свечи для проверки, тогда во многих случаях можно увидеть серо-черный нагар. При этом такой нагар еще не означает, что в двигателе имеется проблема, связанная с постоянным образованием именно таких отложений, сбоями в смесеобразовании и т.п. Если проще, в момент холодного пуска смесь обогащается. Получается, неисправность, например, кроется в системе зажигания, а черный нагар и залитые свечи никак не указывают на проблемы с системой питания (инжетор или карбюратор).

Как уже было сказано, для получения достоверных данных перед выкручиванием свечей на машине нужно проехать около 30, а еще лучше две или даже три сотни километров, причем по трассе. Если состояние двигателя вызывает обеспокоенность и нужно провести диагностику по свечам и их цвету, тогда наиболее правильными будут следующие действия:

• подобрать новые свечи, соответствующие рекомендуемым физическим размерам и показателю калильного числа для конкретного ДВС;
• заправить качественное топливо на проверенной АЗС;
• после установки свечей отправиться в поездку по трассе, которая позволит преодолеть расстояние минимум от 30 до 300 км;

Только после указанных действий можно выкручивать свечи, после чего по их цвету, нагару и состоянию можно судить о работе ДВС. Также следует учитывать, что на территории СНГ качество топлива значительно уступает горючему в европейских странах. Получается, заявленный срок службы любых свечей зажигания независимо от типа, бренда, особенностей конструкции (иридиевые, многоэлектродные, платиновые и т.п.), а также других отличий желательно сокращать на 20-30%.

Важно понимать, что хотя многие производители гарантируют нормальную работу свечей на протяжении около 30 тыс. км, с учетом качества отечественного топлива этот показатель на практике может не превышать 15-20 тыс. км. По указанной причине рекомендуется параллельно каждому плановому ТО (10 тыс. км) выкручивать свечи для их проверки, так как они могут нуждаться в очистке от нагара, регулировке зазоров или даже преждевременной замене.

Напоследок добавим, что цвет искры на свече зажигания также может частично указать на наличие проблем с самой свечей или системой зажигания. В идеальном случае разряд должен быть стабильным, а также иметь насыщенный ярко-синий цвет. Следует заметить, что цвет искры на свече зажигания также может меняться от красноватого до белого или желтого.

При этом более важным показателем является не то, какой цвет искры на свече должен быть, а мощность разряда и глубина пробоя. Параллельно рекомендуется в условиях повышенного давления в камере сгорания. Для такой проверки существуют специальные стенды, так как достаточно распространены случаи, когда при обычной проверке искра есть, но после вкручивания в двигатель возникают определенные сбои.

Читайте также

На что указывает цвет нагара на свече зажигания, почему образуется нагар того или иного цвета. Как очистить свечи зажигания от нагара своими руками, советы.

Признаки неисправности свечей зажигания. Оценка состояния свечи при визуальном осмотре, способы проверки свечей зажигания. Налет на электродах свечи.

Качество искры на свечах зажигания проверяют так же, как и при ее отсутствии. Однако, зазор высоковольтным проводом свечи и массой желательно изменить. Искра считается хорошей, если она пробивает зазор величиной не менее 7 мм.

Неисправность, возникающая как и тогда, когда ее совсем нет, но обнаружить причину ее возникновения значительно труднее. Амперметр даже не сможет помочь в этом случае. Лучший способ определения неисправности — это выключить из системы зажигания тот или иной прибор, или участок цепи и попытаться по возможности получить искру без них. Появление хорошей искры свидетельствует о неисправности выключенного прибора.

Когда после проверки оказалось, что искра между свечой зажигания и высоковольтным проводом слабая, выключают из схемы зажигания распределитель и проверяют качество искры между массой и проводом высокого напряжения катушки зажигания. Наличие сильной искры свидетельствует о том, что вся система зажигания к распределителю исправна, кроме крышки распределителя, ротора или высоковольтных проводов свечей. Если в указанных деталях имеются трещины и поломки, их необходимо заменить.

Если при отключении распределителя искра, как и раньше, будет слабой, следует внимательно проверить все зажимы цепи тока низкого напряжения, чистоту и надежность крепления. Если же и после проверки зажимов искра будет слабой, необходимо выключить из цепи низкого напряжения прерыватель. Его действие можно заменить дополнительным проводом, один конец которого включим в точку соединения провода конденсатора с проводом низкого напряжения, идущий от зажима Р катушки зажигания, а вторым резко чиркаем по массе. При этом провода катушки зажигания и конденсатор нужно отсоединить от зажима К прерывателя.

Возникновение сильной искры между массой и высоковольтным проводом катушки без действия прерывателя свидетельствует о неисправности прерывателя.

Чтобы проконтролировать сохранность и надежность контакта и изоляции токоведущих частей круга от массы, нужно проверить внутренний круг прерывателя, состояние и зазор в его контактах на всех выступлениях кулачка. При проверке внутреннего круга прерывателя выявить, не сработались кулачок, втулки валика прерывателя, ось и отверстие под ось рычажка прерывателя, надежна посадка панели прерывателя на подшипнике.

Если при выключенном прерывателе искра будет слабой и нерегулярной, то, скорее всего, неисправен конденсатор или катушка зажигания. Убедившись в исправности конденсатора, следует проверить исправность катушки зажигания. Сильный нагрев катушки зажигания свидетельствует о замыкании первичной обмотки. Неисправную катушку заменяют.

Подробные советы по проверке системы зажигания.

Старайтесь не проворачивать двигатель с включенным зажиганием и снятым хотя бы одним высоковольтным проводом!

Дело в том, что катушка зажигания, когда прерывается ток в ее первичной цепи, во вторичной цепи создает напряжение. Оно ограничивается напряжением пробоя в свече, т.е. напряжением, при котором возникает искра.

Если снять высоковольтный провод, то ограничения высокого напряжения не происходит, и очень высока вероятность электрического пробоя в другом месте, например, крышки трамблера. Поэтому проверять искру на свечах японских автомобилей с их деликатной электроникой надо следующим образом. Вывернуть все свечи и связать их «голой» проволокой, например, алюминиевой, в ряд. Свободный конец проволоки закрепить на «массе», т. е. прикрутить к любой неокрашенной части на двигателе, а на свечи надеть все наконечники высоковольтных проводов.

Теперь, прокручивая двигатель стартером, можно наблюдать искру на всех свечах. Если искра очень тонкая (нитевидная), можно утверждать, что вышел из строя коммутатор. Если свечи грязные и мокрые, их необходимо почистить, а лучше заменить на новые. Установите одинаковые зазоры на свечах. Чем больше зазор в свечах, тем лучше будет поджигаться горючая смесь в цилиндрах, но тем выше вероятность выхода из строя (электрического пробоя) каких-нибудь элементов системы зажигания. Сделайте стартером 10-20 оборотов.

Искра должна проскакивать только между центральным и боковым электродами (в одном и том же месте), быть толстой, громко щелкать и быть фиолетового цвета. Если каждый электрический разряд будет хоть по какому-то признаку отличаться от предыдущего разряда и от разрядов на соседних свечах, то необходимо искать причину, т.к. это говорит о неисправности (двигатель в этом случае может быть и заведется, но будет работать неравномерно).

Теперь установите на одной свече зазор в 2-4 мм и снова проверните двигатель стартером. Если на свече с большим зазором искры не будет, или она будет с каждым щелчком меняться по мощности, то скорее всего неисправна катушка зажигания. Другой причиной может быть то, что в высоковольтной части системы имеются утечки (трещины, пробои и т.д.).

Замерьте электрическое сопротивление проводов. Оно должно быть около 5 кОм и не отличаться более, чем на 1 кОм от сопротивления других проводов. Хотя многие двигатели довольно сносно работают и при сопротивлении высоковольтных проводов около 15 кОм. Очень часто причиной отсутствия искры является выход из строя коммутатора.

Одной из основных причин того, что двигатель при прокручивании стартером не запускается, является отсутствие искрового разряда между электродами свечей Это бывает особенно досадно, если выезжать нужно срочно. Нужно искать «пропажу». Первым делом осмотрите провода и приборы системы зажигания. Если имеются грязь, масло или вода, их нужно протереть сухой тряпкой. После этого попробуйте снова завести двигатель. Не исключено, что это удастся. Если же нет, осмотрите провода высокого напряжения. Они не должны иметь «разлохмаченный» вид и нарушения изоляции. В противном случае их придется заменить. Проверьте состояние контактов, просто потеребив провода рукой. Следующие причины: не работают все свечи зажигания; неисправны катушка зажигания или прерыватель-распределитель; обрыв или замыкание на массу проводов цепи низкого напряжения. Начнем поиск искры со свечных проводов. Для этого снимите наконечник свечного провода со свечи. Поднесите свечной провод к массе автомобиля на расстояние 5 — 8 мм и включите стартер на некоторое время.

«Высекаем» искру белого цвета

Каждое размыкание контактов должно сопровождаться бесперебойной искрой белого цвета с голубым оттенком, фиолетовый, желтый и красный цвета искры говорят о наличии неисправностей в цепях системы зажигания. Если искра отсутствует, необходимо отдельно проверить катушку зажигания. Для этого выньте из крышки распределителя центральный провод, идущий от катушки, и повторите процедуру «высекания» искры. Если искра появилась, то катушка в порядке, и неисправность нужно искать в прерывателе-распределителе. В противном случае либо катушка неисправна, либо обрыв в цепи низкого напряжения. Если подозрение пало на прерыватель-распределитель, осмотрите его крышку изнутри. Если обнаружены трещины, крышку необходимо заменить. Проверьте центральный угольный контакт на предмет «зависания», просто слегка перемещая его пальцем. Крышку полезно промыть бензином.

Применим контрольную лампу

Пробой изоляции ротора распределителя можно проверить, расположив центральный высоковольтный провод с зазором от электрода ротора и рукой размыкая-замыкая контакты прерывателя. Если в зазоре возникнет искрообразование, ротор неисправен и подлежит замене. Цепь низкого напряжения легко проверить с помощью контрольной лампы напряжением 12 В и мощностью не более 3 Вт, которую подключают одним контактом к клемме низкого напряжения прерывателя, другим — к массе. Устанавливают контакты прерывателя в замкнутое положение и включают зажигание. Если при разомкнутых контактах лампа горит, а при замкнутых — нет, то цепь низкого напряжения исправна. Если лампа не горит при размыкании контактов, то неисправность надо искать либо в проводниках низкого напряжения, либо в первичной обмотке катушки зажигания. Если лампа горит и при замкнутых контактах, это свидетельствует о сильном окислении контактов прерывателя, обрыве провода от клеммы прерывателя до рычажка или обрыве провода, соединяющего подвижный диск прерывателя с корпусом. Окисленные контакты зачищают, после чего регулируют зазор.

Таблица показаний свечей зажигания Lean Spark: цвет и значения

Свечи зажигания больше не нужно внедрять; даже новички понимают их важность и функции.

Тем не менее, люди по-прежнему сталкиваются с огромными трудностями при распознавании своих сигналов о неисправностях, не в состоянии отличить сценарии окраски свечей зажигания. Несвоевременное обнаружение проблем приведет к пагубным последствиям для двигателя и сокращению срока службы мотоцикла.

В этой статье будет рассмотрена подробная таблица свечей зажигания для обедненной смеси.

Содержание

A. Точные показания свечей зажигания

1. Как их считывать?

Не знаете, как интерпретировать цвет свечи зажигания? Вот несколько ссылок, которые можно найти:

• Светло-коричневый : Отличная топливная смесь и соотношение воздух-топливо. Это означает, что все в порядке, и ваш двигатель работает нормально.
• Черный или темно-коричневый: Возможно, двигатель работает на слишком богатой смеси. Эти свечи зажигания будут немного грязными под вашими руками.
• Маслянистые и черные : Загрязненные масла. В этом случае продолжайте осмотр поршневых колец или клапанов. Они наиболее вероятные виновники.
• Без цветов/светло-серый/белый: Самое тревожное состояние из всех – поскольку они явно подразумевают работу двигателей на обедненной смеси.
• Изношенные/стертые центральные электроды: Признаки того, что свеча давно прошла свой пик.
• Сплющенные или сломанные электроды: Вероятно, вы установили неподходящие/неправильные свечи зажигания. Слишком длинные свечи зажигания могут привести к повреждению двигателя, а короткие – к загрязнению свечей зажигания и ужасному расходу бензина.
• Пузыри на торцах изолятора/белый нагар/расплавленные электроды : Более горячие свечи, чем требуется.
• Мокрые свечи: Проверьте, не залит ли ваш двигатель.

Таблица показаний свечей зажигания для обедненной смеси

2. Полный тепловой диапазон Таблица цветов свечей зажигания – Тип свечей зажигания для экстремальных условий

2a. Богатая/загрязненная свеча зажигания

Масляное загрязнениеУглеродное загрязнениеСвеча холоднее, чем требуетсяХолодная, но все еще приемлемая

2b. Хорошая и чистая свеча зажигания

GoodReal GoodThe BestAcceptable

2c. Свеча с обедненной смесью

Свеча с обедненной смесью – горячая, но все же приемлемая Слишком бедная смесь Чрезмерная свеча зажигания Диапазон температур предварительного зажигания

B. Другие признаки обедненной смеси свечей зажигания

Взгляните на эти распространенные сигналы, легко узнаваемые невооруженным глазом:

• Неровный холостой ход . Необычные холостые обороты — это первый симптом, с которым вы столкнетесь, когда двигатель начнет работать на обедненной смеси. Прежде чем запускать свой велосипед, внимательно наблюдайте, работает ли он стабильно или испытывает резкие брызги.
• Медленная езда . Ваш велосипед работает с гораздо меньшей энергией, чем обычно? Это самый большой показатель оборотов бедного двигателя, мощность которого отстает от стандартных бензиновых двигателей при пиковых характеристиках.

В конце концов, ваш мотоцикл не получает достаточное количество топлива и электроэнергии для хорошего пробега, что приводит к серьезной потере мощности.

• Горячие выхлопные трубы и двигатель . Бедные смеси вызывают чрезмерный нагрев двигателя, сжигая выхлопную трубу. В тяжелых случаях из него может даже идти дым, окрашивающий трубы в синеватый цвет.

См. также: Термопленка для выхлопных газов мотоциклов: плюсы и минусы

C. Почему происходит отказ двигателя и как его исправить?

Бедная смесь часто возникает из-за ошибок в системе подачи газа , особенно в карбюраторе, если вам нужны все подробности.

Взгляните на карбюратор, и вы поймете, что на стенках цилиндра компонента установлено несколько винтов. Один винт регулирует уровень газа, который выдает ваш карбюратор: его отвинчивание позволяет большему количеству топлива поступать в камеру сгорания мотоцикла, а более сильное завинчивание сокращает это количество.

Следовательно, для слишком обедненных двигателей попробуйте немного открутить карбюратор/головки цилиндров, чтобы усилить поток газа . Поскольку нет двух одинаковых моделей велосипедов, обратитесь к своему руководству, чтобы оценить следующее:

• Где находится этот винт?
• Какое усилие требуется, чтобы его открутить?

(А для двигателей в слишком богатых условиях сделать наоборот: подкрутить карбюратор вместо того, чтобы его откручивать).

Решение отказывается работать? Тогда, скорее всего, ваш автомобиль подвергается более серьезным проблемам, которые требуют профессионального осмотра. Тщательно очистите карбюраторы, прежде чем отдать мотоцикл проверенным механикам/производителям свечей зажигания для дополнительной диагностики.

D. Можно ли ездить на велосипеде с двигателем, работающим на обедненной смеси?

Если речь о предельно коротких дистанциях, то да. Но в других случаях это большое «Нет», если только вы не хотите, чтобы ваш двигатель преждевременно вышел из строя.

Заключение

В наших подробных руководствах и содержательной таблице цветов свечей зажигания (как для 2-тактных, так и для 4-тактных двигателей) перечислены все определяющие характеристики, которые отличают хорошие и плохие свечи зажигания.

Всегда дважды проверяйте двигатель и свечу зажигания после каждой поездки (или хотя бы один-два раза в месяц). Если вы не знаете, как это сделать, обратитесь к профессиональным специалистам.

---

Дэниел Баркер

Профессиональный мотоциклист

Дэниел Баркер познакомился с гонками в 2006 году, когда он провел свой первый трековый день на моем Suzuki sv650. С более чем 15-летним опытом на своем треке. Даниэль известен своей энергичной ездой, дрифтом, точными стоппи и техническими способностями к езде практически на любом мотоцикле.

---

Проверка свечей зажигания | GTSparkplugs

Чтение ваших свечей зажигания | GTSсвечи зажигания

На этой странице нет ничего нового. Просто нужен был читаемый текст. Изображения и текст взяты из технического руководства Autolite и немного облегчили чтение общей схемы диаграмм EZ-Read здесь. Вы можете найти изображения и PDF-файлы от Autolite, NGK и других компаний о том, как определить цвет и состояние ваших свечей зажигания. Это простая переделка, в основном с тем же текстом, что и в оригинале от Autolite. Картинки настолько хороши, насколько я мог найти в Интернете, и думаю, что это 30 лет в день.

Заглушки имеют номера, как на оригинальной странице книги Autolite, как и текст, опять же, без какой-либо похвалы за то, что Autolite проделал эту работу. Хотелось бы фото получше, но что поделаешь. Мой комментарий (если он у меня будет будет СИНИЙ ). Если сомневаетесь, поменяйте свечи, если можете.

Вы спрашиваете, какие вилки я использую? Я использую комбинацию свечей Autolite Racing и NGK Racing. Поклонник любой марки, но я не настолько разборчив, чтобы не использовать Champion или другие марки. Я просто предпочитаю Autolite и NGK.

Вот обзор инструментов для увеличительных линз для свечей зажигания, он поможет вам прочитать свечу, так как наши глаза начинают ухудшаться!

Нормальная свеча

Используется свеча зажигания с правильным диапазоном нагрева. Замените на эквивалентную свечу зажигания Autolite с соответствующим интервалом
.

Внешний вид — Цвет от серовато-коричневого до белого

Обычный с красным покрытием

Окрашивание обусловлено использованием присадок в неэтилированном топливе.

Внешний вид — Розовато-красный цвет на наконечнике керамического изолятора, центральном электроде и заземляющем электроде.

Загрязнение топлива

Указывает, что цилиндр, из которого вышла свеча зажигания, не использует все подаваемое к нему топливо. Проверьте наличие неисправной или залипающей воздушной заслонки, слишком богатой топливной смеси, проблем с зажиганием, негерметичных топливных форсунок или слишком низкой температуры нагрева свечи зажигания.

Внешний вид — Запальный наконечник влажный от бензина, обычно на свече присутствует запах топлива. Изолятор часто окрашивают в цвет древесного угля.

Обычно они выглядят ВЛАЖНЫМИ и пахнут бензином. В гоночных автомобилях обязательно проверьте вилку после быстрого выключения. Я обнаружил, что немного загрязняюсь (не так сильно, как это), когда застреваю на холостом ходу из-за непослушных распределительных валов и тому подобного.

Детонация

Вызвана низкооктановым топливом или превышением времени опережения зажигания. Можно заметить как стук в двигателе. Проверьте неисправность системы рециркуляции отработавших газов, датчика детонации и правильного диапазона нагрева свечи зажигания.

Внешний вид — Изолятор обычно имеет трещины, сколы или поломки. Заземляющий электрод также может иметь повреждения.

Изношенный

Свеча зажигания с истекшим сроком службы.
Замените новым комплектом свечей зажигания Autolite.

Внешний вид — Центральный и заземляющий электроды эродированы, имеют закругленные края и сильно изношены. Возможны проблемы с запуском двигателя и пропуски зажигания при разгоне.

Да, купите новый комплект свечей Autolite. Как уже упоминалось, я использую свечи Autolite Racing с обрезанными задними электродами, а также свечи NGK. Достаточно дешево, чтобы часто их менять!

Остекление (перегрев)

Свеча зажигания перегревается на высоких скоростях. Замените на более холодную свечу зажигания Autolite.

Внешний вид — На кончике керамического изолятора имеется оплавленное глазурованное покрытие.

Иногда вы видите очень яркий белый электрод с черными точками на нем, а также из-за теплового диапазона, в некоторых случаях электроды треснули. См. Зал позора для одного

Загрязненный углеродом

Диапазон нагрева свечи зажигания слишком низкий и/или вызван продолжительной ездой на малой скорости на короткие расстояния. Замените на свечу зажигания Autolite с правильным тепловым диапазоном. Также вызвано слабой системой зажигания и/или богатой топливной смесью. Двигатели с впрыском топлива будут вызывать нагар из-за засорения топливных форсунок, утечек вакуума и/или проблем с работой угольного фильтра/клапана продувки. Двигатели, оборудованные карбюратором, вызывают нагар из-за неправильно отрегулированной или неисправной воздушной заслонки.

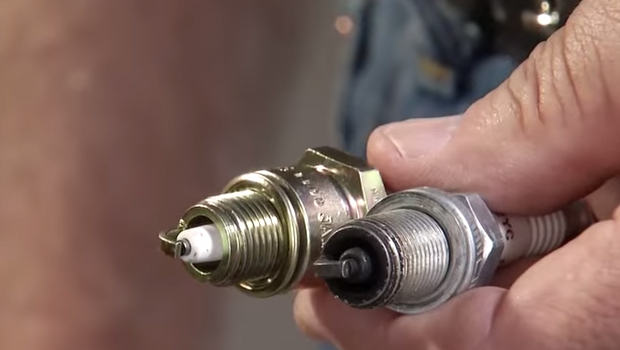

Внешний вид — Черный закопченный налет на запальном конце.

Я обычно думаю об этом как о менее серьезном случае СИЛЬНОЙ СИЛЫ 3, Загрязнение топлива, оба являются плохими, поскольку углерод действительно заставляет свечу не работать, результаты — серьезные пропуски зажигания.

Устойчивое преждевременное зажигание

Проверьте правильность установки свечи зажигания (слишком высокая температура, неподходящая свеча зажигания для двигателя), перекрестное зажигание проводов зажигания, превышение опережения зажигания, бедная топливная смесь, неисправный клапан рециркуляции отработавших газов, накопление отложений в камере сгорания, горячие точки в камере сгорания из-за плохого отвода тепла, неправильного крутящего момента при установке свечи зажигания и/или выступания прокладки головки в камеру сгорания.

Внешний вид — Расплавленный центральный и боковой электроды и поврежденный наконечник керамического изолятора. Первоначальное и устойчивое преждевременное зажигание — две крайности одной и той же проблемы с двигателем.

Отложения золы

Возникают в результате использования этилированного топлива, присадок к топливу и/или присадок к маслу. Проверьте наличие изношенных поршневых колец и/или направляющих клапанов. Пропуски зажигания могут возникать из-за отложений на электродах.

Внешний вид — Центральный электрод, заземляющий электрод и/или наконечник керамического изолятора
покрыты желтовато-коричневыми отложениями.

Загрязнение маслом

Вызвано наличием масла в камере сгорания. Проверьте наличие изношенных колец, изношенных направляющих клапанов и/или изношенных уплотнений клапанов.

Внешний вид — Центральный электрод, заземляющий электрод и/или наконечник керамического изолятора
покрыты черным маслянистым веществом.
