Как поменять датчик давления на топливной рампе автомобиля

Как поменять датчик давления на топливной рампе автомобиля

Датчик на топливной рампе, как и любая часть топливной системы, может давать сбой, что обычно проявляется в неравномерной работе двигателя, проблемах с зажиганием или в других случаях, когда загорается сигнал «Проверить двигатель».

Датчик давления ATC на топливной рампе является деталью, которая может сократить выбросы в виде испарений, подавая в двигатель определенное количество топлива, достаточное для его нормальной работы. Датчик давления следит за тем, чтобы лишнее топливо не оставалось в проводящем канале.

Работа датчика заключается в определении давления непосредственно в топливной рампе, тем самым определяется точное количество топлива в рампе. Когда датчик фиксирует присутствие топлива, топливному насосу посылается электрический сигнал на дальнейшую подкачку. Как только давление топлива достигает определенного показателя, топливный насос получает сигнал прекратить работу. При уменьшении давления идет запрос на возобновление подачи топлива.

Когда в работе датчика давления возникают сбои, это можно определить по некоторым первичным признакам, которые подскажут вам, что что-то не так. Обычно появляются трудности с зажиганием: на запуск стартера уходит больше времени, чем полагается. К тому же двигатель начинает работать неравномерно. Иногда проблемы с датчиком давления на топливной рампе приводят даже к тому, что мотор просто глохнет при своей обычной работе.

Ниже перечислены сигнальные коды ошибок (для машин с компьютерной системой), которые соотносятся с датчиком давления: P0087, P0088, P0170, P0171, P0172, P0173, P0174, P0175, P0213, P0214, P0190, P0191, P0192, P0193, P0194.

Первый этап: проверка состояния датчика давления

Шаг 1: заведите двигатель. Посмотрите, какие сигнальные лампочки горят на приборной доске. Прислушайтесь к работе двигателя. Определите, все ли цилиндры работают нормально, нет ли вибрации в моторе.

* Замечание. Если датчик давления полностью не функционирует, двигатель может не завестись. Не пытайтесь запустить стартер более пяти раз, иначе это только снизит заряд аккумулятора.

Шаг 2: заглушите двигатель и откройте капот. Проверьте проводку возле датчика давления на повреждения и разрывы. В этом могут быть причины его выхода из строя.

Второй этап: замена датчика давления

Шаг 1: установите автомобиль на ровной и твердой поверхности. Убедитесь, что трансмиссия находится в режиме «Park» (для автомата) или на первой передаче (для механической КПП).

Шаг 2: подключите 9-вольтовую батарею-регулятор питания к прикуривателю. Она нужна для питания бортового компьютера и сохранения настроек. Если у вас нет регулятора питания, можно обойтись и без него.

Шаг 3: откройте капот и отключите аккумулятор. Отсоедините кабель соединения с массой от отрицательного вывода, таким образом, обесточьте зажигание и топливную систему.

Шаг 4: снимите защитный кожух двигателя, если такой имеется. Отсоедините все крепления для доступа к датчику давления.

* Замечание. Если какой-либо шланг или отвод перекрывают доступ к датчику, его также необходимо снять.

Шаг 5: определите клапан Шрадера или контрольное отверстие на датчике давления. Примите меры предосторожности, надев защитные очки и спецодежду. Расположите небольшой поддон под рампой. Открутите клапан небольшой отверткой для того, чтобы спустить давление в рампе.

* Замечание. Если у датчика нет контрольного отверстия или клапана, вам будет необходимо отсоединить от рампы шланг подачи топлива. При этом вам также понадобятся поддон и подходящий инструмент.

Шаг 6: отключите проводку от датчика. Отсоедините элементы крепления, и выньте датчик из рампы.

Шаг 7: протрите топливную рампу чистой тряпкой. Очистите от грязи контакты датчика давления.

Шаг 8: установите новый датчик на рампу. Закрутите все элементы крепления. Плотно подтяните гайки и болты (примерно на 1,3 Нм момента затяжки).

Шаг 9: подключите к датчику электрическое оборудование. Подключите все разъемы, отсоединенные от старого датчика. Также присоедините снятый ранее шланг. При этом рекомендуется установить на разъем новый уплотнитель.

* Замечание. Если вы отключали от рампы шланг подачи топлива, не забудьте подключить и его.

Шаг 10: закройте защитный кожух двигателя, защелкнув крепления.

Третий этап: проверка на утечки

Необходимый инструмент – это детектор горючих газов.

Шаг 1: присоедините кабель массы к отрицательному выводу аккумулятора. Отключите батарею-регулятор от прикуривателя.

Шаг 2: зафиксируйте клемму на аккумуляторе. Убедитесь в надежности соединения.

* Замечание. Если у вас нет регулятора питания, вам необходимо будет сбросить все настройки, относящиеся, например, к радио, электроприводу сидений и зеркал.

Шаг 3: поверните ключ в замке зажигания. Прислушайтесь к запуску топливного насоса. Выключите зажигание, как только насос прекратит издавать шум.

* Замечание. Вы должны повторить эту операцию 3-4 раза, чтобы быть уверенным, что топливная рампа наполнилась топливом под давлением.

Шаг 4: воспользуйтесь детектором горючих газов. Проверьте все соединения на предмет утечки и убедитесь в отсутствии запахов сгоревшего топлива.

Четвертый этап: тест-драйв

Шаг 1: сделайте пробный выезд. Во время тест-драйва прислушивайтесь к возможным сбоям в работе цилиндров и следите за вибрацией.

Шаг 2: следите по приборам за уровнем топлива и состоянием двигателя.

Если после замены датчика давления загорается сигнальная лампочка двигателя, значит, требуется дальнейшая диагностика топливной системы, возможно также, что в ней возможны неполадки с электропитанием.

Датчик давления топлива в рампе в категории «Авто — мото»

Датчик давления топлива в рампе 9676643880 ford focus 1.6 tdci

Доставка по Украине

834 грн

Купить

Auto Frank

Датчик давления топлива в рампу 1.6 Tdi форсунки Wv Caddy Skoda Golf Passat Touran

Доставка из г. Житомир

5 535 грн

Купить

«CADDY — АВТО»

Топливня рейка рампа датчик клапан давления топлива в рейке на Мерседес Вито 638 Mercedes Vito 2.2 CDI

Доставка по Украине

Цену уточняйте

Интернет-магазин автозапчастей Auto-Shrot

Датчик давления топлива в рампе [двигатель 4D20] 1100200-ED01, 9307Z528A (Haval H5, Wingle 5)

Заканчивается

Доставка по Украине

1 800 грн

Купить

zapchast.in.ua

Датчик давления топлива в рампе 2.8 CDI Iveco Daily E3 Ивеко Дейли Е3 1999-2006, 0281002405

Доставка по Украине

250 грн

Купить

интернет магазин «Avtorazborka24»

Датчик давления топлива в рампе Scudo, Berlingo 1. 6HDI

Доставка из г. Нововолынск

2 036 грн

Купить

Интернет-магазин БУСИК

Metzger датчик давления топлива в рампе Citroen / Ситроен 2.0HDI

Доставка по Украине

по 2 024.25 грн

от 2 продавцов

2 699 грн

2 024.25 грн

Купить

DIESEL.CK.UA — интернет-магазин запчастей

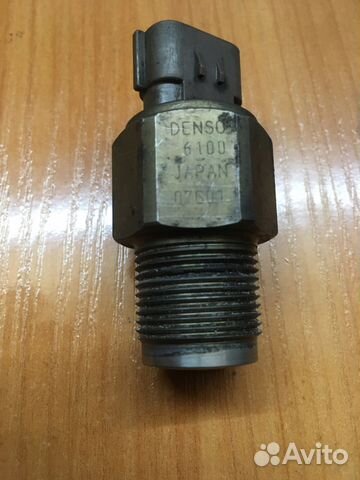

Регулятор давления топлива в рампе Mazda 6 GG 2.0 D датчик Мазда Denso 6110 D4F26

Доставка из г. Черновцы

930 грн

Купить

Jannah Auto

Датчик давления топлива в рейке VOLVO XC70 P24 2016-2022 (з паливною рампою) 31272732

Заканчивается

Доставка по Украине

2 400 грн

Купить

rvParts

Датчик давления топлива в Common Rail рейке/ топливной рампе, планке 0281002405, 0 281 002 405,

Доставка по Украине

840 грн

Купить

WayAuto

Датчик давления топлива в Common Rail рейке/ топливной рампе, планке тнвд Connect Focus 9307Z502A, 51HP02-01

Доставка по Украине

630 грн

Купить

WayAuto

Датчик давления топлива Fiat Doblo 1. 9 jtd в Common Rail рейке/ топливной рампе 0281002522 8200418270

Доставка по Украине

800 грн

Купить

avtodetaly

Датчик тиску палива в Common Rail паливній рампі ( DELPHI) Renault Kangoo 9307Z502B

Доставка по Украине

500 грн

Купить

Авторозбірка «ChoBit»

Датчик давления топлива в рампе Renault Kangoo 2009- 9307Z511A

На складе в г. Коломыя

Доставка по Украине

610 грн

Купить

BusMotors

Датчик давления топлива в рампе Renault Clio 1998-2021 9307Z511A

На складе в г. Коломыя

Доставка по Украине

610 грн

Купить

BusMotors

Смотрите также

Датчик давления топлива в рампе Ford Focus 9307Z511A

На складе в г. Коломыя

Доставка по Украине

610 грн

Купить

BusMotors

Регулятор Датчик тиску палива в рампі Nissan Almera N15 Primera P10 P11 1.4 1.6 бензин GA14 GA16

Доставка по Украине

840 грн

Купить

Japrom. com

Датчик давления топлива в Common Rail рейке / топливной рампе, планке Renault Trafic 0281002720

Доставка по Украине

700 грн

Купить

acid.parts

Датчик давления топлива в рампе Toyota Avensis Т22 2.0 D-4D Тайота Авенсис 8945812010

На складе в г. Днепр

Доставка по Украине

1 500 грн

Купить

Оleks-Аvto

Датчик давления топлива в Common Rail рейке/ топливной рампе, планке Volkswagen Crafter 0281002856 A611078049

На складе в г. Коломыя

Доставка по Украине

2 230 грн

Купить

BusMotors

Датчик давления топлива в Common Rail рейке/ топливной рампе, планке Mercedes Vito 0281002856 A611078049

На складе в г. Коломыя

Доставка по Украине

2 230 грн

Купить

BusMotors

Б/у Датчик тиску палива в паливній рампі 0281002568 008542 Renault Master/ Рено Мастер

Доставка по Украине

1 020 грн

Купить

Bus Best в связи с нестабильностью курса валюты уточняйте цену у менеджера

Б/у Датчик тиску палива в паливній рампі 0281002568 008542 Renault Trafic/ Рено Трафік

Доставка по Украине

1 020 грн

Купить

Bus Best в связи с нестабильностью курса валюты уточняйте цену у менеджера

Б/у Датчик тиску палива в паливній рампі 0281002568 008542 Renault Megane/ Рено Меган

Доставка по Украине

1 020 грн

Купить

Bus Best в связи с нестабильностью курса валюты уточняйте цену у менеджера

Б/у Датчик тиску палива в паливній рампі 0281002568 008542 Opel Movano/ Опель Мовано

Доставка по Украине

1 020 грн

Купить

Bus Best в связи с нестабильностью курса валюты уточняйте цену у менеджера

Б/у Датчик тиску палива в паливній рампі 0281002568 008542 Opel Vivaro/ Опель Віваро

Доставка по Украине

1 020 грн

Купить

Bus Best в связи с нестабильностью курса валюты уточняйте цену у менеджера

Датчик давления топлива в рампе/рейке Рено Лагуна 2. 0281002719. Б.У

Доставка по Украине

1 020 грн

Купить

АвтоДонор

Датчик давления топлива в рампе/рейке Рено Трафик 2. F644087. Б.У

Доставка по Украине

748 грн

Купить

АвтоДонор

Датчик давления топлива в рампе/рейке Смарт Форту 450. Оригинал. Б.У

Доставка по Украине

340 грн

Купить

АвтоДонор

Датчик давления Common Rail

Общее описание
Датчик давления в топливной рампе расположен на топливной рампе. Его функция заключается в контроле давления топлива в общей топливной рампе. Датчик
используется контроллером ЭСУД как часть расчета % рабочего цикла, применяемого к клапану управления давлением топлива и клапану управления количеством топлива.

Трехпроводной датчик: питание +5В от ECM, выходной сигнал и масса. Диапазон выходного сигнала составляет 0,5 ÷ 4,5 В для датчиков давления в рампе Bosch, Delphi и Siemens и 1,0 ÷ 4,2 В — для датчиков Denso.

Внешний вид

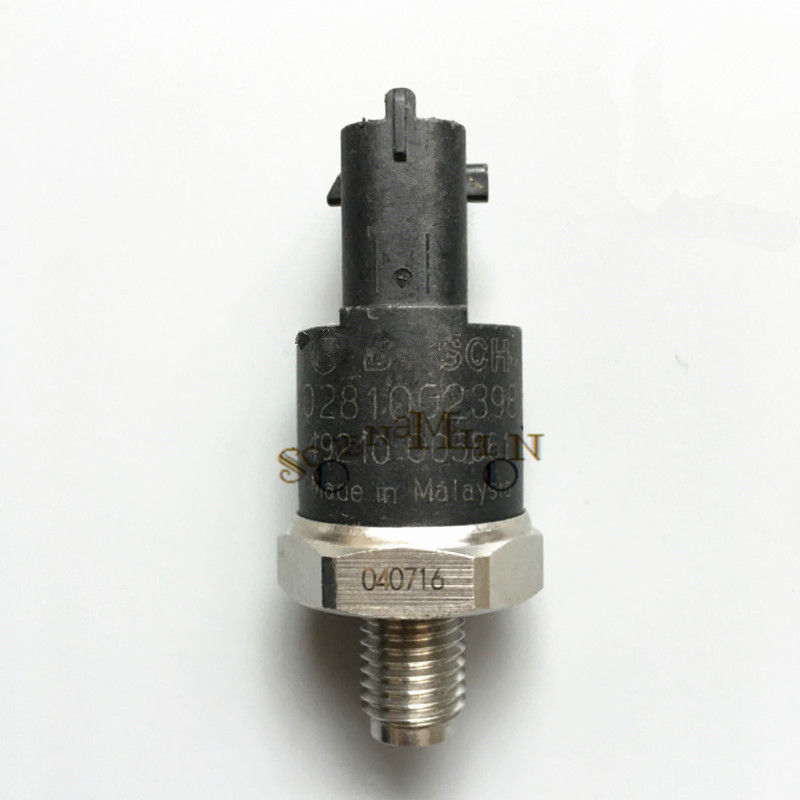

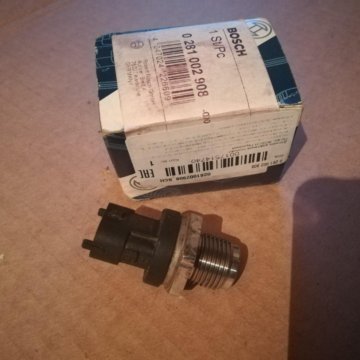

На рис. 1 показан типичный датчик давления Common Rail.
