Датчик коленвала пежо 307 где находится: где находится, особенности — автомобильный портал

где находится, особенности — автомобильный портал

На чтение: 3 минОбновлено: 07.11.2021Рубрика: СоветыАвтор: Алексей Пивоваров

Датчик положения коленчатого вала предназначен для синхронизации работы коленвала, системы зажигания, газораспределительного механизма и системы впрыска топлива.

Содержание

1. Особенности для Пежо 307
2. Где искать датчик положения коленвала
3. Алгоритм работы датчиков
4. Датчик температуры пежо 307.
5. Датчик температуры воздуха окружающей среды.
6. Пежо 307 датчик коленвала.
7. Датчик абс (ABS)
8. Датчик давления масла пежо 307
9. Замена датчика положения коленвала 2.2 HDi

Особенности для Пежо 307

На автомобилях Пежо 307 установлено два датчика положения коленвала, которые определяют количество пазов шкива вала. Где находятся эти датчики на двигателях Пежо 307, разберёмся вместе.

Где искать датчик положения коленвала

С 1996 года на двигатели, которые сейчас устанавливаются на 307-ю модель и ряда других моделей Пежо и Ситроен устанавливали два датчика коленвала:

1. Датчик REF установлен в переднем торце блока цилиндров на отливе поддона картера и предназначен для определения количества пазов ротора шкива коленвала. Это нужно для синхронизации работы систем двигателя, определяющим моментом считается положение верхней мёртвой точки в каждом из цилиндров.

   Датчик REF, вид со снятой крышкой ГРМ.

2. В задней части блока цилиндров на алюминиевом отливе поддона картера на стыке коробки передач и блока цилиндров установлен датчик положения коленчатого вала POS. Он используется для вычисления частоты оборотов коленвала.

   Датчик положения коленчатого вала POS, вид сверху.

Алгоритм работы датчиков

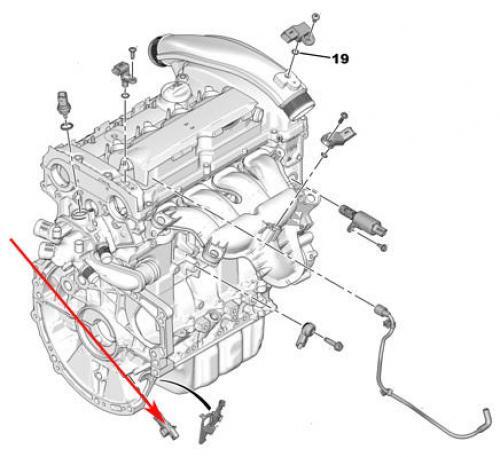

Датчик обозначен стрелочкой.

Оба датчика не требуют питания, индуктивного типа, выполнены из сердечника, обмотки и постоянного магнита. Суммарный сигнал от обоих датчиков поступает на блок управления двигателем и позволяет корректировать углы опережения зажигания, синхронизировать момент впрыска, а также выявлять моменты пропуска в искрообразовании.

Датчик температуры пежо 307.

Находиться на термостатной коробке со стороны салона и отвечает за температуру двигателя,передает показания на приборную панель и информацию компьютеру двигателя корректируя тем самым состав смеси. Замена несложная, вынуть коробку воздушного фильтра,Сбросить излишнее давление в системе охлаждения открутив пробку на расширительном бочке и закрутив ее обратно, снять разъем, вынуть удерживающую скобку и извлечь его.

Датчик температуры воздуха окружающей среды.

Расположен под правым зеркалом заднего вида. Выводит информацию о температуре за бортом на дисплей. Замена происходит следующим образом. Снять правое зеркало, отрезать спаренный черный провод ведущий к нему и соединить с новым.

Пежо 307 датчик коленвала.

Расположен в передней части на стыке коробки и двигателя, крепится одним болтом, передает информацию положения коленвала, частоту вращения, информацию компьютеру двигателя для определения вращения и зажигания.

Датчик абс (ABS)

Расположены на ступицах колес, считывают и передают блоку АБС информацию о скорости каждого колеса, в версиях с автоматической коробкой передач они передают сигнал коробке о скорости автомобиля и водителю на спидометр.

Датчик давления масла пежо 307

Месторасположение его, в корпусе масляного фильтра, чуть ниже вставки масляного фильтра, при проверке давления масла, его выкручивают и вкручивают манометр. Информирует водителя о недостаточном давлении масла в двигателе, предотвращая более серьезные поломки агрегата и сигнализирует красной лампочкой в виде масленки на приборном щитке.

Замена датчика положения коленвала 2.2 HDi

В видео показан процесс замены датчика положения коленвала двигателя 2.2 HDi (4HX) в кузове Пежо 607. Номер оригин.

Находится под защитным кожухом клапанных крышек и определяет положение распредвалов, задает правильное искрообразование, если он перестает работать, то автомобиль переходит в аварийный режим и считыванение информации ложится на плечи датчика коленвала и как следствие ухудшение динамики разгона и повышение расхода топлива.

Peugeot 307 | Проверка состояния и замена датчика положения коленчатого вала (СКР)

Peugeot 307

Сервисное обслуживание и эксплуатация

Руководства ￫ Peugeot ￫ 307 (Пежо 307)

Проверка состояния и замена датчика положения коленчатого вала (СКР)

На моделях с 1995 г. вып. используются два датчика СКР, один из которых (датчик REF) установлен в передней части силового агрегата, на алюминиевой секции поддона картера двигателя, непосредственно под шкивом коленчатого вала. И служит для определения количества пазов роторного датчика шкива коленчатого вала по отношению к положениям ВМТ поршня каждого из цилиндров (сигнал 120 ). Второй датчик (POS) также находится на алюминиевой секции поддона, но с задней стороны силового агрегата, вблизи купола трансмиссии и служит для определения частоты вращения вала (сигнал 1 ). Оба датчика состоят из постоянного магнита, сердечника и проволочной обмотки. Изменение зазора влечет за собой изменение параметров магнитного поля в непосредственной близости от датчика, что, в свою очередь приводит к изменению амплитуды выдаваемого датчиком на РСМ сигнального напряжения. РСМ использует поступающую от датчиков СКР информацию при корректировках установок угла опережения зажигания, синхронизации впрыска и выявлении пропусков зажигания.

ПРОВЕРКА

Выполнение описанной ниже процедуры может привести к занесению в память OBD неисправности, который будет высвечен контрольной лампой “Проверьте двигатель”. По завершении проверки и соответствующего восстановительного ремонта не забудьте очистить память системы (см. Раздел Система бортовой диагностики (OBD) — принцип функционирования и коды неисправностей).

Датчик СКР REF

Рассоедините разъем электропроводки датчика и подключите омметр к контактным клеммам. При температуре 20 С требуемое сопротивление составляет 470 ÷ 570 Ом. Неисправный датчик подлежит замене. Если результат измерения соответствует номинальным требованиям, обратитесь к схемам электрических соединений (см. Главу Бортовое электрооборудование) и проверьте исправность состояния электропроводки на участке цепи между датчиком и РСМ. Удостоверьтесь в отсутствии признаков нарушения качества заземления черного провода жгута электропроводки датчика. Если никаких нарушений выявить не удается, автомобиль следует отогнать на станцию техобслуживания для проведения диагностики состояния РСМ и выполнения соответствующего восстановительного ремонта.

Датчик СКР POS

1. Отсоедините от датчика электропроводку. Включите зажигание. удостоверьтесь в наличии напряжения батареи на клемме красного провода разъема со стороны жгута. Если напряжение отсутствует, проверьте состояние электропроводки на участке цепи между реле ECCS и батареей (не забудьте в первую очередь проверить состояние предохранителей). Проверьте исправность состояния реле ECCS и электропроводки, идущей от него датчику (см. схемы электрических соединений в конце Главы Бортовое электрооборудование). Удостоверьтесь в наличии напряжения амплитудой в 5.0 В на клемме белого провода. Если напряжение отсутствует, проверьте состояние цепи на участке между РСМ и датчиком. При исправной цепи отгоните автомобиль на станцию техобслуживания для проведения диагностики состояния РСМ и выполнения соответствующего восстановительного ремонта. Удостоверьтесь также в отсутствии признаков нарушения качества заземления черного провода жгута. 2. Снимите датчик. Выключите зажигание и подсоедините к датчику его электропроводку. Подключите положительный щуп вольтметра к клемме черного провода с обратной стороны разъема (подробнее см Главу Бортовое электрооборудование). Отрицательный щуп заземлите на массу. Включите зажигание. На мгновение прикоснитесь к носику датчика металлическим объектом (типа отвертки). В момент контакта вольтметр должен зарегистрировать показание 5.0 В. При отведении металла амплитуда сигнала должна быстро падать до нуля. Неисправный датчик подлежит замене. Замечание: В редких случаях причиной введения кода неисправности может оказаться нарушение целостности зубчатого венца маховика/приводного диска.

ЗАМЕНА

1. Отсоедините от датчика электропроводку. 2. Выверните крепежный болт и снимите датчик. Установка производится в обратном порядке.
