Датчик света на авто своими руками: Датчик света своими руками на микросхеме (видео)

Датчик света своими руками на микросхеме (видео)

 Топовые комплектации ныне продаваемых автомобилей имеют в своем арсенале большой выбор всевозможных электронных опций. Все они направлены на то, чтобы обезопасить вождение и сделать его более комфортным. Не скажем о том, что большинство их них не заменимы, но иногда они все же могут облегчить наши каждодневные водительские будни. Так всевозможные датчики дождя и света способны включать в автоматическом режиме дворники или головной свет на машине. Датчик света, о котором мы хотим рассказать более подробно, может помочь водителю при проезде тоннелей или когда смеркается и свет пора бы уже включить. По принципу действия такой датчик срабатывает тогда, когда наступают условия недостаточной освещенности. Если у вас есть желание внедрить подобную функцию и в вашу машину, то мы расскажем о том, как это сделать.

Схема датчика света на машину

 Само собой управляющим элементом в схеме является фоторезистор, то есть радиодеталь, которая изменяет свое сопротивление в зависимости от освещенности. Также в схему входит счетчик NE555, который в данном случае используется немного не по классическому применению. А вот силовой блок схемы реализован на транзисторе и реле, что в конечном счете и коммутирует питание на включение фар. А теперь об этом всем более подробно. Итак, взглянем на схему…

По сути NE555 генерирует логический ноль или единицу на своем выходе, ножке 3. Это зависит от того, что подается на вход микросхемы, ножку 4. Как только напряжение достигает определенного уровня на входе, то на выходе появляется логическая единица. Вы спросите почему нельзя было применить вместо микросхемы транзистор и подавать сигнал на его базу? Здесь все просто! Цифровая логика, а вернее выход с микросхемы меняется сразу и на всю величину, то есть это не аналоговый элемент. А в итоге срабатывание всей схемы будет четким. Сработало или не сработало, без возможных нарастаний сигнала и неустойчивой работы.  Именно эти преимущества все же заставляют применять здесь микросхему. Далее с выхода микросхемы (ножка 3), сигнал поступает уже на транзистор.   По сути в купе с реле, это силовая часть схемы. Как только транзистор открывается от потенциала на базе, через эмиттер -коллектор начинает протекать ток. Именно он и заставляет срабатывать реле. Само собой реле и включает фары. Если говорить об особенностях схемы, то внимание стоит обратить на фоторезистор, ведь именно от него будет зависеть сопротивление, а значит и порог срабатывания всей схемы. В нашем случае это фоторезистор 5516 с минимальным сопротивлением порядка 1500 Ом. Последовательно фоторезистору можно поставить подстрочный резистор,  скажем на 1 кОм. Однако схема срабатывает в комфортном диапазоне освещенности для глаз, как нам кажется. Также для экономичности стоит установить максимально возможную величину сопротивления для резистора от ножки 3 до базы транзистора.  Если у вас будет время, то проиграйтесь с этим резистором, дабы защитить микросхему от высоких токов проходящих через нее и уменьшить энергопотребление всей схемы.
 Что касается светодиода и сопротивления, то  фактически это визуальный индикатор того, что фары включились от вашего датчика света. Кроме того, светодиод помогает сгладить индукционный ток на реле, тем самым спасая от него как катушку реле, так и транзистор.

Как подключать датчик света на машине

Теперь пару слов о подключении. Фоторезистор необходимо установить на панель приборов под основание лобового стекла. То есть туда, где прямые солнечные лучи смогут попадать на него. Саму схему лучше подключить параллельно выключателю, который включает фары или противотуманные фары. То есть контакты реле должны коммутировать включение света параллельно подрулевому выключателю. Если вы захотите отключить работу датчика света, то можно поставить еще один тумблер на питание этой схемы. Тогда в любой момент и легко вы можете просто отключить такой датчик света.

Подводя итог…

Как видите, схема довольно простая и понятная. Надежность ее тоже очень высока. Если все смонтировать правильно и без ошибок, то настройка совсем будет не нужна или будет минимальна. Ну а на счет функциональности мы уже говорили. Это вполне жизненный вариант, как машине можно добавить опцию «датчик света».

Видео о датчике света своими руками

• Назад
• Вперёд

Датчик света в автомобиле своими руками

Вот и пришла мне первая няшечка, звать ее ДАТЧИК ОСВЕЩЕННОСТИ, (реле включения габаритных огней 66,3777-01)

ДАТЧИК ОСВЕЩЕННОСТИ
(реле включения габаритных огней 66.3777-01)
Датчик освещенности (реле 66.3777-01) предназначен для автоматического включения и выключения габаритных огней и головного света автомобиля при изменении внешней освещенности.
Применяется в автомобилях всех марок.
Пороги срабатывания для включения габаритных огней и ближнего света устанавливаются независимо друг от друга. Но… при включении головного света габаритные огни включаются независимо от установленного для них порога. Датчик, подключенный к моторедуктору стеклоочистителя ветрового стекла, обеспечивает (в случае использования стеклоочистителя) смещение порогов срабатывания в сторону более высокой освещенности.

Сертификат № РОСС RU.MT14.В20907
ТО 4573-003-53182231-2003

ХАРАКТЕРИСТИКИ.
Время включения после подачи питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6 сек.
Время срабатывания при затемнении . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0,5-1 сек.
Время отпускаяния по каналу головного света . . . . . . . . . . . . . . . . . . . . . . . . . . . . .около 60 сек.
Время отпускаяния по каналу габаритных огней. . . . . . . . . . . . . . . . . . . . . . . . . . . около 150 сек.
Максимальная нагрузка по каналу габаритных огней или головного света. . . . . . . 7А.
Ток потребления в выключенном состоянии (Uпит=14В). . . . . . . . . . . . . . . . . . . . . . . 12мА.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ.
Используя отверстие в корпусе, закрепите основной блок датчика в салоне автомобиля.

Закрепите глазок датчика в салоне автомобиля. Рекомендуется направлять глазок датчика внутрь салона (Рис. 1). Если направить глазок датчика вверх, через ветровое стекло, то момент срабатывания датчика может не совпадать с ощущением наступления темноты у водителя.
Подключите датчик, используя схему (Рис.2). Для подключения к моторедуктору стеклоочистителя ветрового стекла используйте контакт моторедуктора, на который подается напряжение +12В при движении щеток с малой скоростью.
Для оперативного включения-выключения датчика можно использовать кнопку с фиксацией К1 (Рис.2), включаемую последовательно красному проводу (кнопка приобретается отдельно).

Всем привет. Решил я себе сделать своими руками датчик включения света. Аналогичным образом у меня дома работает комнатное освещение. Если в комнате светло то специальный блок считает, сколько людей вошло и вышло из комнаты и не включает свет, когда это не нужно. Когда в комнате достаточно потемнеет, свет включается. И Аварийное освещение также от аккумулятора…

Вот сам датчик. Очень маленький.

Датчик света работает от 12 вольт.

Назначение устройства – датчик света с регулируемым гистерезисом по освещенности и по времени.

Принцип работы:

Если освещение ниже чем Х – свет автоматом включится через период времени T.
Если освещение достигло Y, то свет выключится через время Т.

Если датчик был засвечен-затемнен на время меньшее чем Т при востановлении реальной освещенности, таймер обнулится до следующей такой ситуации. При включении зажигания он автоматически определит уровень освещенности и включит свет или не включит без задержки Т.

При следующих пеерходах освещенности – задержка Т активна.

Если удерживать кнопку, то СИД загорится и будет постоянно гореть,указывая на блокировку. Свет гореть не будет.
Повторное длительное удержание-приведет к отмене блокировки и СИД моргнет два раза.

Меню установок.

1. Нажимаем кнопку и включаем зажигание. Когда СИД начнет моргать, бросаем кнопку и ждем когда он мигнет пять раз.
2. Все, мы вошли в установку. Начинаем ждать, когда начнет темнеть и уровень освещенности достигнет уровня, при котором нам захочется отключить свет.

3. Нажимаем кнопку, долго держим, СИД моргнет два раза.
4. Ждем когда еще немного стемнеет(минут 10-15),до уровня,когда нам покажется,что свет уже надо точно включить…
5. Нажимаем кнопку(короткое нажатие)СИД моргнет один раз.
(Если вы перепутаете местами эти значения-СИД моргнет пять раз,указывая на ошибку)

Повторите все с начала.Если это так…

В меню можно находится сколько угодно долго. А можно ради каждого пункта войти отдельно в меню, чтобы не ждать с включенным зажиганием.

6. Настройки сохраняются при включении зажигания.

Чтобы повысить комфорт при управлении автомобилем, производители транспортных средств оснащают свои машины множеством различных устройств. Еще двадцать лет назад нельзя было подумать, что дворники могут включаться автоматически с наступлением дождя, а свет фар – при наступлении темноты. Датчик света в автомобиле что это – основная информация касательно таких устройств приведена ниже.

Описание датчика света

Итак, что такое датчик света, для чего он используется в автомобиле и в чем заключается его принцип работы? Для начала рассмотрим описание устройства.

Предназначение, местонахождение и принцип работы

Световые контроллеры предназначены для автоматической активации света оптики при наступлении темноты или движении по неосвещенным участкам дороги. Когда на улице становится темно, контроллер сам активирует габаритные они, а также ближнее освещение. То же самое касается и поездок в тоннеле – при въезде датчик включит фонари, а при выезде из тоннеля – отключит их.

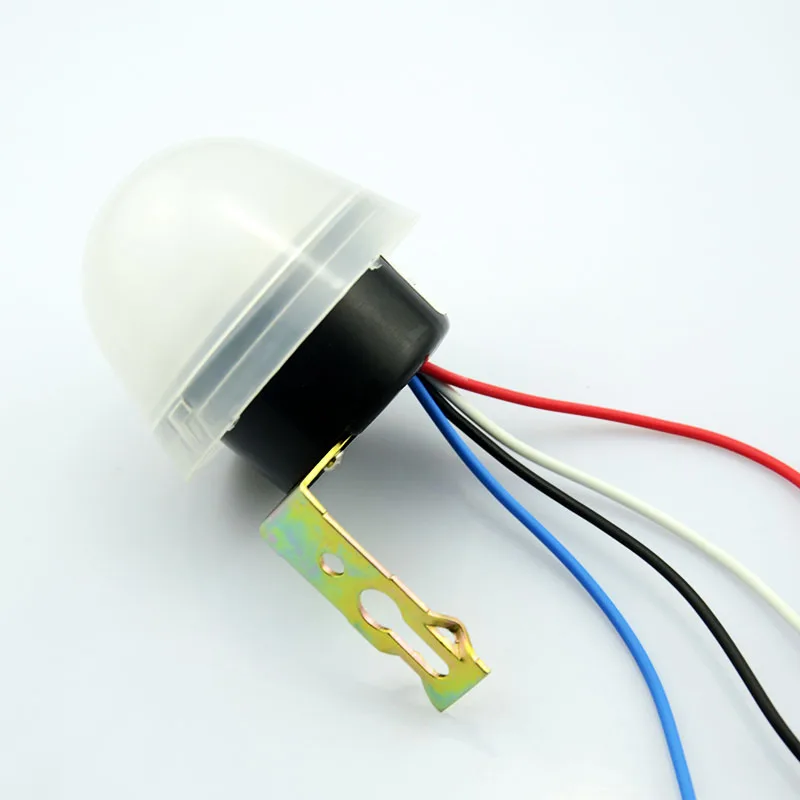

Контроллер света с проводкой для подключения

Как работает датчик? В соответствии со схемой, принцип функционирования девайса довольно простой. В устройстве используется специальный фотоэлемент, предназначенный для измерения освещения вокруг транспортного средства.

Для обработки сигналов фотоэлемента используется управляющий модуль, а непосредственно функцию активации и отключения освещения выполняет реле. Фотоэлемент производит измерение света в двух зонах – вокруг транспортного средства, а также конкретно перед ним. Такой принцип позволяет исключить возможные ложные срабатывания.

При необходимости автовладелец в любой момент сможет произвести регулировку устройства, чтобы девайс активировал оптику при определенном снижении степени света. Иными словами, водитель может выставить определенный порог срабатывания. Сам по себе контроллер срабатывает вольно быстро – когда освещенность улицы снижается до указанного порога, для активации оптики потребуется не более двух секунд. Что касается отключения, то для этого требуется не меньше шести секунд.

Управляющий модуль, осуществляющий функцию обработки импульсов, при уменьшении освещенности на дороге передает соответствующий сигнал на реле. На модуле имеется специальный болт, использующийся для регулировки чувствительности контроллера. Само реле напрямую подключено к проводке управления оптикой. Что касается места расположения, то оно может отличаться в зависимости от авто. Как правило, устройства устанавливаются в салоне авто, под лобовым стеклом. Также его монтаж возможен на центральной консоли либо на зеркале заднего вида.

Фотогалерея «Место расположения контроллера»

Разновидности

В настоящее время производители выпускают множество моделей машины, которые изначально комплектуются контроллерами такого типа. Устройство может функционировать не всегда, так как при необходимости автовладелец может его отключить.

По разновидностям эти устройства можно разделить на два вида:

1. Универсальные контроллеры. Их монтаж возможен в соответствии со схемой на любую модель транспортного средства в силу универсальности устройства и способе его подключения.
2. Модели для определенных транспортных средств. То есть предназначенные для конкретной модели авто (автор видео – Евгений офф).

Что касается отличий, то их практически нет. Единственно различие заключается в том, что универсальные девайсы не комплектуются селектором с положением «Auto», который можно установить на подрулевой переключатель.

Однако следует отметить, что существуют и типы контроллеров:

1. Для ближнего освещения, используются только для выполнения этой функции.
2. Для активации габаритных огней, как правило, такие девайсы применяются для подсветки грузовиков. Они не будут функционировать в светлое время суток, а также при активации оптики. Но когда на улице станет темно, автомобиль сам начнет светиться.
3. Устройства салонного типа. С помощью таких девайсов можно произвести регулировку уровня освещенности в салоне машины.

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе датчиков:

1. Выход из строя фоточувствительного элемента. Такая ошибка приведет к неработоспособности девайса, а заменить сам чувствительный компонент может быть проблематично. Как правило, при таких неисправностях устройство просто меняется на новое.
2. Выход из строя управляющего модуля. Также неприятная проблема, поскольку она чревата полной заменой блока управления, если его не удастся отремонтировать.
3. Поломка реле. Наименее затратный вариант. Поскольку само реле не может работать вечно, рано ли поздно оно в любом случае выйдет из строя, для решения проблемы этот элемент нужно просто поменять.
4. Повреждения проводки. При такой проблеме нужно прозванивать электроцепь и икать обрыв или пробой провода, поврежденные участки подлежат замене (автор видео – канал KingSyze911).

Инструкция по установке контроллера освещенности своими руками

Как установить датчик света своими руками (на пример Фольксваген Поло):

1. В первую очередь, подбирается место для монтажа. Установка контроллера может быть произведена на лобовое стекло либо на центральной консоли, но учитывайте, что устройство не должно прикрываться.
2. После установки девайса производится укладка проводки. Улаживать провода необходимо таким образом, чтобы они не висели и не мешали обзору водителя. Поэтому все кабеля укладываются под облицовкой салона. Конец провода при этом следует завести в саму консоль к месту монтажа селектора.
3. Далее, извлекается селектор, от него следует отключить разъем с проводкой. К новому рычагу необходимо подключить управляющий модуль, а также разъем с проводами. Переключатель ставится на место, после чего можно проверить работоспособность контроллера.

Видео «Проверка работоспособности снятого датчика»

Процесс диагностики работоспособности датчика света в демонтированном виде приведен в ролике ниже (автор – канал Interceptor).

Как сделать ночник с датчиком движения своими руками

Этот хитрый лайфхак избавит вас от ушибленных пальцев посреди ночи.

По Голос Креатив 10 июля 2018 г. , 15:03 по восточному поясному времени

Поделитесь этой историей

Этот рекламный контент был создан при сотрудничестве Vox Creative и нашего спонсора без участия редакции Vox Media.

Это четвертый эпизод в нашей шестисерийной видео-серии, в которой Боб Клагетт из I Like to Make Stuff берет на себя домашние проекты DIY, вдохновленные особенностями нового Ford F-150 .

Вы знаете правило: вы просыпаетесь посреди ночи, чтобы выпить стакан воды или сходить в туалет. Но есть ли что-нибудь более сбивающее с толку, чем спотыкаться в кромешной тьме? Установив светодиодные фонари с датчиком движения под основание вашей кровати, вы избежите этой проблемы с этим проектом «сделай сам». Освещение достаточно яркое, чтобы помочь вам найти дорогу, но достаточно незаметное, чтобы не беспокоить вашего партнера и не мешать вам снова уснуть. Это идеальный лайфхак для молодых родителей, комнат в общежитии, партнеров с разным графиком и всех, кто ищет разумное и простое улучшение своего сна. Этот проект «сделай сам» был вдохновлен светодиодным освещением коробки в Ford F-150, которое позволяет легко перемещать оборудование в грузовике и из него даже в темноте.

Готовы сделать свой собственный ночник с датчиком движения? Посмотрите видео выше и следуйте этим простым шагам.

Вам понадобится:

• Светодиодные ленты
• Пульт RGB (дополнительно)
• Датчик движения

Шаг 1. Отрежьте светодиодные ленты по размеру кровати

Возьмите рулон светодиодных лент достаточной длины, чтобы поместиться по периметру вашей кровати. Разрежьте полоску только в точках, отмеченных ножницами, что показывает, что резать безопасно.

Шаг 2: Прикрепите полосы под кроватью

Снимите защитную ленту и прикрепите светодиодные фонари под кроватью. Некоторые светодиодные ленты бывают разных цветов. Если вы используете разноцветную полоску, используйте пульт дистанционного управления RGB, чтобы выбрать цвет, с которым вы хотите просыпаться перед сном.

Шаг 3: Подключите светодиоды и датчик движения

Подключите светодиоды к датчику движения, а затем подключите датчик движения к розетке.

Шаг 4. Установите или разместите датчик движения

Разместите датчик движения в нужном месте комнаты. Лучшее место, вероятно, на полу под кроватью или на тумбочке.

Всего за несколько простых шагов у вас есть собственный ночник с датчиком движения! Оставайтесь с нами, чтобы не пропустить новые эпизоды DIY, вдохновленные Ford F-150.

• Из Обузданного 6
  • Как построить сборный умный дом с нуля
  • Сборный умный дом на солнечной энергии по проекту
  • Внутри сборного дома, оснащенного технологией умного дома
  • Как обезопасить умный дом
  • Проектирование «умного дома» для удобных развлечений
  • Куда ведет «дом будущего»
• С грани 6
  • Что такое Дом будущего?
  • Почему солнечная энергия может стать источником энергии для дома будущего
  • Дом будущего — вызов безопасности
  • Подключить Дом Будущего очень сложно
  • Дом будущего предложит завораживающие развлечения
  • Будущее дома будущего
• Контент рекламодателя от Ford 5

Датчик освещенности автомобиля — что это такое и для чего он нужен

Что такое датчик освещения автомобиля?

Фары автоматически включаются и выключаются при изменении освещения снаружи? Возможно, быстро приближается рассвет или только что наступили сумерки, и кажется, что ваши фары думают сами по себе? Это хороший признак того, что у вас есть автоматический датчик света фар, а не техническая неисправность.

Он работает, обнаруживая изменения окружающего освещения или даже освещенности в зоне вокруг вашего автомобиля. Когда датчик обнаруживает уровень темноты за пределами запрограммированного допустимого порога, ваши фары включаются.

Чем это мне поможет?

Если вы находитесь за рулем в течение длительного периода времени, ваши глаза естественным образом приспосабливаются к постепенному изменению освещения снаружи. Вы когда-нибудь ловили себя на том, что щуритесь через лобовое стекло, чтобы лучше видеть дорогу, а потом понимаете, что становится довольно темно?

Знать, когда пора включать фары, не всегда так интуитивно, как вы думаете, особенно если вы начинающий водитель. Более того, поскольку вы в основном сосредоточены на том, что находится впереди вас, а также на любых признаках потенциальной опасности, вам может прийти в голову включить фары.

Автомобильный датчик освещенности устраняет эту потенциальную угрозу безопасности, автоматически управляя вашей системой освещения. Покидая ваше поле зрения с помощью автоматизированных технологий, весь опыт вождения становится более эффективным.

Где находится автомобильный датчик освещенности?

В некоторых случаях действительно может быть так, что ваши фары просто неисправны или просто не работают, но также возможно, что они включаются и выключаются без вашего участия благодаря датчику автоматического включения фар.

Самый простой способ проверить наличие этого датчика — не в машине. Встаньте лицом к лобовому стеклу и внимательно посмотрите в заднюю часть зеркала заднего вида. Вы видите камеру, установленную на нем, направленную вверх? Он также может быть рядом с краем лобового стекла.

Это то, что проверяет изменения в окружающем освещении.

Что произойдет, если треснет лобовое стекло?

Во время профессионального ремонта ветрового стекла опытные специалисты сделают все возможное, чтобы не повредить датчики вашего автомобиля.
