Давление топлива: как проверить, каким должно быть, симптомы неисправности

Содержание

как проверить, каким должно быть, симптомы неисправности

Диагностика топливной системы не может пройти без проверки давления в топливной рампе. Если имеются проблемы с подачей топлива, это скажется в целом на работе двигателя: на его пуске, разгоне, работе на холостых оборотах и в других режимах. Проверить давление в рампе топливной системы водитель может самостоятельно, при этом не потребуется специальных диагностических приборов, достаточно простого манометра. В рамках данной статьи мы рассмотрим, как проверить давление в топливной рампе.

Когда необходимо проверять давление в топливной рампе

Если возникли проблемы в топливной системе, с большой долей вероятности они могут быть связаны с давлением в рампе.

Можно выделить следующие основные неисправности, которые указывают на необходимость проверки давления в топливной системе:

  • Машина начала расходовать значительно больше топлива;
  • Двигатель нестабильно работает на холостых оборотах, в том числе глохнет на них;
  • Мотор троит;
  • В выхлопе двигателя высокое содержание CO.

Перечисленные выше неисправности также характерны при возникновении ряда других проблем. В частности, перед проверкой давления в топливной рампе рекомендуется убедиться, что исправен электронный блок управления.

Как проверить давление в топливной рампе

Для проверки давления в топливной системе автомобиля потребуется обзавестись манометром с пределом по измерению не более 7-10 атмосфер. Подобный диапазон рекомендуется в связи с тем, что при большем максимально измеряемом давлении по прибору будет сложно определить минимальные значения, то есть возникнет погрешность.

Помимо манометра, для измерения потребуется обзавестись резиновой трубкой, которая сможет герметизировать соединение между прибором и топливной рампой. Рекомендуется обзавестись также хомутом, чтобы затянуть место соединения.

Перед началом диагностики погасите двигатель и откройте капот. Чтобы проверить давление в топливной рампе нужно проделать следующие действия:

  1. Натянуть на резьбовое соединение манометра резиновый шланг;
  2. Снять с топливной рампы колпачок, а далее ниппель.
    Обратите внимание, что если мотор автомобиля работал незадолго до начала проведения работ, рекомендуется перед откручиванием ниппели «стравить давление». Для этого нужно взять тряпку и надавливать ей на золотник, в результате чего будут выходить остатки топлива;
  3. Когда ниппель с топливной рампы снята, можно натягивать вторую сторону резинового шланга;
  4. Если имеются хомуты, затяните соединения шланга с прибором и рампой;
  5. Далее заведите двигатель и убедитесь, что система хорошо герметизирована, и через соединение шланга с рампой не протекает бензин;
  6. После этого нужно провести проверки двигателя при различных условиях, снимая показатели с манометра:
  7. При старте мотора;
    • На холостом ходу;
    • При снятой с регулятора давления топлива трубкой;
    • При пережатой сливной трубке.
    • Полученные результаты нужно сравнить с эталонными.

Какое должно быть давление в топливной рампе

В зависимости от характеристик мотора, давление в топливной рампе будет различаться.

Узнать значения давления системы для конкретного автомобиля можно из книг по технической эксплуатации и обслуживанию машины или на специализированных форумах. Приведем примерные значения давления в топливной рампе:

  • Старт мотора: не менее 3 атмосфер;
  • На холостом ходу: около 2,5 атмосфер;
  • Со снятой с регулятора давления топлива трубкой: около 3,3 атмосфер;
  • При пережатой сливной трубке: около 7 атмосфер.

Обратите внимание, что после нагнетания топлива в рампе и отключения мотора, давление должно упасть до уровня в 0,7 атмосфер и задержаться на нем на некоторое время. Если давление сразу опускается до нуля, высока вероятность наличия проблем в регуляторе давления топлива или бензонасосе. Также на проблемы с бензонасосом укажет падение давления при повышении оборотов.

В ситуации, когда топливный насос на протяжении продолжительного времени не может создать в системе необходимое давление, нужно проверить топливный фильтр и сетку бензонасоса. Также обратите внимание на компрессию в цилиндрах двигателя.

Кроме того, проблемы с давлением могут быть вызваны и более серьезными неисправностями, такими как неправильная работа датчика положения дроссельной заслонки или датчика массового расхода воздуха.

Загрузка...

Поиск неисправностей топливной системы инжектора авто

Рассмотрим неисправное состояние системы управления инжектора и в качестве примера приведём топливную систему автомобиля.

Как работает топливная система

Топливо подается в рампу под избыточным давлением (6 атмосфер), которое создает бензонасос. С помощью регулятора давления на форсунке поддерживается постоянный перепад давления, равный 3 атмосферам. При постоянном давлении и линейной характеристике форсунок количество впрыскиваемого топлива определяется длительностью импульса управления форсунками. Это теория. На реальном двигателе перепад давления может составлять от 2,8 до 3,2 атмосферы. Это допустимый диапазон, при котором не наблюдается отклонений в работе двигателя. Почему возможен разброс давлений? Он определяется разбросом характеристик регуляторов давления.

Как проверить

Подключим манометр к топливной рампе. При включенном бензонасосе и неработающем двигателе давление должно составлять 2,8—3,2 атмосферы. Если двигатель работает на холостом ходу, давление должно снизиться до 2,2—2,5 атмосферы. При перегазовках стрелка манометра должна отклоняться в зону 2,8—3,2 атмосферы.

Теперь проверим работу форсунок. На неработающем двигателе создадим необходимое давление в рампе (2,8—3,2 атмосферы), после чего с помощью диагностического оборудования подадим серию тестовых импульсов на первую форсунку, контролируя изменение давления. Вышеописанную процедуру необходимо провести для всех форсунок. Перепад давления во всех случаях должен быть одинаков. Если результаты проверки давления топлива соответствуют вышеописанным - система подачи топлива исправна.

Что будет происходить, если давление топлива в рампе окажется пониженным (менее 2 атм.) или повышенным (более 4 атм. )? Количество впрыскиваемого топлива изменится пропорционально отклонению давления от нормы. Другими словами, произойдет обеднение или обогащение топливовоздушной смеси.

Особенно болезненным оно будет в системах управления двигателем без обратной связи по датчику кислорода, так как контроллер не знает о неисправности и продолжает рассчитывать топливоподачу для нормального значения давления топлива. В системах управления с датчиком кислорода контроллер может компенсировать изменение состава топливовоздушной смеси, но только в разумных пределах.

При неправильном давлении топлива возникают проблемы с пуском двигателя, появляются провалы при движении автомобиля, увеличивается расход топлива.

Поиск неисправности

Вспомним состав системы топливоподачи. В нее входят: топливный бак с установленным погружным бензонасосом, топливный фильтр, топливопроводы (подающая и сливная магистрали), рампа форсунок и регулятор давления. Неисправность любого компонента может стать причиной неверного давления топлива. Попробуем перечислить часто встречающиеся неисправности для каждого компонента.

Бензобак

Через специальные трубопроводы бензобак сообщается с атмосферой, что предотвращает его деформацию (сплющивание). Если связь с атмосферой нарушена, внутри бензобака создается разрежение. В этом случае давление в топливной рампе может быть пониженным.

Бензонасос

Неисправностей бывает несколько:
  • бензонасос авто не развивает нужного давления, как следствие — пониженное давление топлива;
  • обратный клапан бензонасоса не держит давление, как следствие — быстрое падение давления после выключения зажигания;
  • загрязнение сеточки-фильтра бензонасоса, как следствие — пониженная производительность насоса, сказывающаяся в динамических режимах работы двигателя.

Загрязнение топливного фильтра может приводить к пониженному давлению топлива из-за снижения пропускной способности топливной магистрали. Если топливный фильтр поврежден (порван), грязь может попасть в форсунки со всеми вытекающими последствиями.


Топливопроводы могут быть пережаты. Если это случилось с подающей магистралью, то давление топлива будет пониженным, если со сливной магистралью — повышенным. Кроме того, к снижению пропускной способности топливных магистралей может приводить использование некачественного бензина с повышенным содержанием смол.

Регулятор давления топлива

Встречаются регуляторы с подклинившей диафрагмой в открытом или закрытом положении. В первом случае давление топлива в системе будет пониженным, во втором — повышенным.

Форсунки

Характерны следующие виды неисправностей:
  • Не открывается, как следствие — обедненная топливовоздушная смесь;
  • Постоянно открыта, как следствие — обогащенная топливовоздушная смесь;
  • Форсунка работает, но ее характеристика «уплыла», как следствие — некорректная топливовоздушная смесь.

Бортовая диагностика для определения неисправности

Неисправность топливной системы приводит к отклонению давления в топливной рампе. Вследствие этого количество топлива, подаваемого в цилиндры, отличается от рассчитанного, происходит обеднение или обогащение топливовоздушной смеси. В системах управления двигателем с датчиком кислорода контроллер следит за текущим составом топливовоздушной смеси.

При значительном отклонении топливовоздушной смеси от желаемого значения контроллер воспринимает это состояние как неисправность, и в памяти контроллера фиксируется один из двух кодов неисправностей:

  • P0171 — система топливоподачи слишком бедная;
  • Р0172 — система топливоподачи слишком богатая.
Повышенное или пониженное давление в топливной рампе — одна из причин, по которым в памяти контроллера могут быть зафиксированы коды Р0171, Р0172. Причиной значительного обеднения или обогащения топливовоздушной смеси могут быть неисправные датчики массового расхода воздуха, датчики кислорода, форсунки. К переобеднению топливовоздушной смеси приводят подсосы воздуха.

Значение давления топлива может находиться за пределами допустимого диапазона, при этом бортовая диагностика ничего не фиксирует. Вполне реальная ситуация.

как проверить манометром, какое должно быть в топливной рейке ВАЗ, какое значение считается низким. Измерение, проверка прибором регулятора

Давление топлива в рампе напрямую влияет на количество подаваемого в цилиндры топлива. Поэтому отклонение от номинальных значений приведет к переобогащению либо переобеднению топливовоздушной смеси. Из статьи вы узнаете, как самостоятельно изготовить прибор и измерить давление в топливной рейке инжекторного двигателя. Полученные значения позволят оценить производительность бензонасоса, исправность РДТ.

Причины для измерения

  • После простоя двигатель для запуска нужно долго вращать стартером. Явный признак того, что при прокрутке в рампе слишком низкое давление топлива.
  • Двигатель не запускается, но бензонасос в баке включается. Причина может быть в падении производительности насоса, вследствие чего в рампе не создается достаточное давление для запуска двигателя.
  • Автомобиль троит на холостом ходу по причине слишком богатой либо бедной смеси. В таком случае, скорее всего, на приборной панели загорится Check Engine.

В процессе диагностики не стоит делать поспешных выводов, так как слишком бедная или богатая смесь может быть вызвана неисправностью форсунок, ДМРВ, ДТОЖ, РХХ, лямбда-зонда либо подсосом воздуха во впускной коллектор/выхлопную систему.

  • Двигатель не развивает обороты, глохнет при резком нажатии на газ, автомобиль дергается при разгоне.
  • После прогрева автомобиль теряет мощность, глохнет. Скорее всего, отклонение в топливной системе от номинальных значений связано с перегревом бензонасоса.

Влияние на работу двигателя

Чтобы понять цель измерения давления топлива в рампе, достаточно знать принцип дозирования порции топлива на двигателях с инжекторной системой впрыска. Количество бензина, подающегося в цилиндры, регулируется продолжительность открытия форсунок. Время открытия рассчитывается ЭБУ исходя из значений в каждой режимной точке двигателя (нагрузка, количество поступившего воздуха и прочие параметры).

Соответственно, если давление в топливной рампе будет в два раза ниже необходимого, то за равное время открытия форсунок в цилиндры попадет в два раза меньше топлива.

Топливная рампа представляет собой лишь накопитель бензина. Поэтому измерение давления в первую очередь используется при диагностике бензонасоса и проверке регулятора давления топлива. РДТ предназначен для поддержания постоянного давления в рампе. Он может быть установлен в баке (система питания без обратки) либо вмонтирован в топливную рампу (излишки бензина поступают в бак через шланг обратного слива).

Изготовление манометра для проверки своими руками

Устройство прибора для измерения давления в топливной системе:

  • механический манометр с измерительной шкалы до 6 кгс/см2. Для экспресс-измерений подойдет даже манометр для проверки давления в шинах;
  • шланг с подходящим внутренним диаметром и переходники для соединения шлангов и подключения к штуцерам топливных магистралей. Необходимые детали можно купить в магазинах с комплектующими для холодильного оборудования. Учтите, что в конструкции топливных магистралей современных авто используются специфические быстросъемные фиксаторы.

Тип прибора для измерения будет зависеть от особенностей устройства топливной магистрали конкретного автомобиля. К примеру, в топливную рампу (система питания с обраткой) на автомобилях ВАЗ штатно вмонтирован штуцер, через который можно произвести измерение. Чтобы проверить давление в топливной рампе, достаточно выкрутить золотник, а шланг, подключенный к манометру, закрепить на штуцере с помощью хомута и ФУМ-ленты.

В продаже можно найти готовые наборы для измерения давления топлива в рампе. В комплекте с манометром будет набор фитингов для подключения к наиболее распространенным типам систем подачи топлива. Перед покупкой прибора обязательно уточните наличие в комплекте переходника, подходящего для измерения давление в рейке вашего автомобиля.

Как измерить?

  1. Сбросьте остаточное давление в топливной магистрали. Вытащите предохранитель бензонасоса, запустите двигатель и дождитесь, когда он заглохнет. Если этого не сделать, в момент отсоединения штатных шлангов бензин разбрызгается по моторному отсеку. Чтобы не повышать уровень пожароопасности, укройте место отсоединения шланга ветошью, которая впитает бензин.
  2. Подключите прибор для измерения давления в разрыв штатной магистрали.
  3. Включите зажигание. Стрелка манометра должна стремительно подняться и остановиться в диапазоне 2,8-4 Атм.
  4. Выключите зажигание. Если после выключения давления сразу же падает, неисправен РДТ либо клапан обратного слива топлива бензонасоса.
  5. Запустите двигатель. Давление в рейке должно поддерживаться на заданном уровне во всех режимах работы мотора. Если автомобиль дергается, теряет мощность, троит и глохнет на горячую, перед измерением дайте двигателю прогреться. Если в момент проявления симптомов наблюдается падение давления, значит, причина действительно в системе питания.

Какое должно быть давление в топливной рейке?

В отличие от ДВС цикла Дизеля с системой впрыск Common Rail, в топливной рампе бензинового двигателя с распределительным впрыском на клапаны давление редко превышает 5 Атм. Исправный топливный насос способен выдать до 7 Атм., но РДТ будет сбрасывать излишек бензина обратно в бак.

Не существует единого нормального значения давления, подходящего для всех видов систем питания. Поэтому перед проверкой стоит обязательно обратиться к руководству по ремонту и эксплуатации вашего авто.

О чем может свидетельствовать слишком низкое давление топлива в рейке?

  • Необходима замена бензонасоса. На автомобилях ВАЗ с системой питания без обратки есть возможность измерить давление до РДТ. Поэтому при проверке можно исключить вероятность неисправности регулятора. Также насос можно проверить после снятия. Достаточно подключить прибор к выходному штуцеру, поместить корпус в резервуар с бензином, после чего подать на насос питание от АКБ.
  • Засоренный фильтр тонкой очистки топлива либо сеточка бензоприемника в баке. В зимнее время существует риск замерзания воды в топливном баке. Из-за снижения пропускной способности фильтрующего элемента после включения зажигания давление будет нарастать медленно. В некоторых вариантах конструкции невозможно отдельно заменить топливный фильтр грубой очистки, поэтому придется менять модуль бензонасоса в сборе.
  • Негерметичность в местах подключения топливных шлангов. Вы легко заметите лужи бензина под автомобиль, но если негерметичность в модуле бензонасоса, то топливо будет сливаться в бак.

Если после выключения зажигания стрелка манометра начинает быстро опускаться, система негерметична. Чаще всего причина в неисправном регуляторе давления, который после остановки двигателя должен предотвращать быстрый слив бензина в бак. Также к быстрому падению приводят негерметичные форсунки, которые начинают перепускать топливо в цилиндры, и неисправный клапан обратного слива топлива бензонасоса.

Давление топлива

⏰Время чтения: 10 мин.

Рассмотрим такую интересную тему, как давление топлива в инжекторных автомобилях и его влияние на работу двигателя в разных режимах. Так что же такое давление топлива?

Не всё так просто, как кажется на первый взгляд!

Любая диагностика двигателя должна начинаться с грамотного замера давления топлива. Это аксиома.

Не буду голословно описывать влияние давления топлива на работу двигателя, думаю это и так понятно, а пойдём дальше к фактам и законам физики.

К системе подачи топлива относятся все те элементы, которые необходимы для перемещения топлива из топливного бака к форсункам.

Топливо забирается из бака электрическим топливным насосом и под избыточным давлением подаётся в топливную рампу. Рабочее давление и производительность топливного насоса подобраны таким образом, чтобы обеспечить надежную работу двигателя на всех режимах работы. Регулятор давления топлива обеспечивает отвод некоторого количества топлива назад в топливный бак, что позволяет поддерживать необходимое давление топлива для работы топливных форсунок.

В нашем с Вами мире существует два основных способа доставлять топливо из бензобака к инжекторному двигателю — рециркуляционного и тупикового типа (с обраткой и без обратки). На большинстве автомобилей применяется система топливоподачи рециркуляционного типа, а в меньшей степени используется система тупикового типа. Именно система тупикового типа служит на автомобилях Шевроле Лачетти, Nubira, Daewoo Gentra, Ravon Gentra, Chevrolet Klan, Авео и т.д.

А вообще, почти каждый автопроизводитель имеет в своём ряду модели как с системой рециркуляционного типа, так и с системой тупикового типа, будь-то Ваз или Mitsubishi.

Система рециркуляционного типа топливоподачи

1 — штуцер для проверки давления топлива, 2 — топливная рампа, 3 — крепление трубопровода, 4 — регулятор давления топлива, 5 — топливный модуль, 6 — топливный фильтр, 7 — возвратная магистраль, 8 — подающая магистраль, 9 — форсунки

В этой системе топливо из бака подаётся топливным насосом через фильтр к топливной рампе, а излишки через регулятор давления отводятся по возвратной магистрали обратно в бак. Регулятор поддерживает давление в пределах 2,8  — 3,2 бар (1 бар = 0,98692 атм.). Именно в пределах! Дальше это обсудим.

Система тупикового типа топливоподачи

1 — штуцер для проверки давления топлива, 2 — топливная рампа, 3 — форсунки, 4 — топливопровод, 5 — топливный бак, 6 — топливный насос, 7 — топливный фильтр

Как видно из рисунка, в системе тупикового типа топливоподачи нет обратной сливной магистрали. Казалось бы, на этом все различия закончились, но это не так. Эти две системы кардинально различаются по принципу работы. В том числе и по регулированию давления топлива. В данной системе регулятор давления установлен в топливном модуле внутри бензобака и поддерживает постоянное давление топлива, равное 4-ём барам. Без каких-либо пределов, а ровно 4 бара! Об этом дальше.

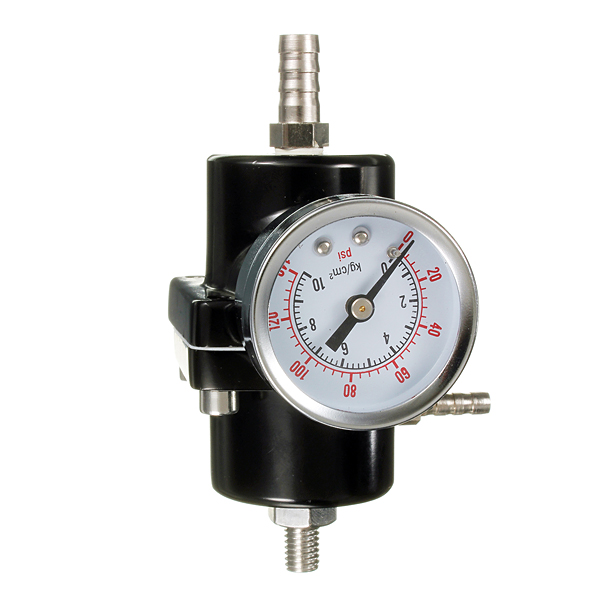

Регулятор давления топлива

Зачем регулировать давление топлива? Именно регулировать?

Забегая вперёд, скажу, что настоящий регулятор давления топлива устанавливается только в системах рециркуляционного типа! В системах тупикового типа, он хоть и называется регулятором, но на самом деле ничего не регулирует. Я бы его назвал ограничителем с обратным клапаном.

Ну пока разберёмся, зачем же всё-таки регулировать давление топлива.

Самое большое влияние регулирование давления топлива оказывает на работу двигателя в переходных режимах, особенно в момент нажатия педали газа и переходе с режима холостого хода в режим нагрузок. Некоторые скажут, что это и так понятно, мол, нагрузка возрастает и, соответственно, нужно больше топлива. Это утверждение верно только от части и никак не относится к регулированию давления топлива. Ведь можно влупить 4 атмосферы и форсункам хватит давления на любых режимах. Зачем же тогда регулировать? Давайте разберёмся.

Для правильного смесеобразования ЭБУ управляет временем открытия форсунок, но никак не количеством топлива. ЭБУ просто физически не может видеть этого количества. Из этого следует, что, как хочешь, но нужно сделать постоянную зависимость между временем открытия форсунки и количеством топлива, прошедшим через форсунку за это время. Другими словами, за одну миллисекунду всегда и при любых условиях через форсунку должно пройти одно и тоже количество топлива! А что этому мешает?

А мешает этому постоянно меняющееся давление во впускном коллекторе. Ведь форсунка подаёт топливо именно во впускной коллектор.

Все мы знаем, что на холостом ходу в коллекторе очень сильно падает давление — до 30 кПа. А нормальное атмосферное давление составляет 100 кПа. Иными словами, в коллекторе создаётся очень большое разрежение.

А теперь представим такую ситуацию. Двигатель работает на холостом ходу, ЭБУ открывает форсунку на 2 мс. Из-за того, что в коллекторе большое разрежение, то топливо из форсунки буквально высасывает! При нажатии на педаль газа, давление в коллекторе резко возрастает и топливо из форсунки уже не высасывает, а просто брызгает под давлением. Давление и время открытия форсунки, допустим, в обоих случаях одинаковое. Что же получается? А получается то, что на холостом ходу топливо из форсунки выходит под действием разрежения + давление в рампе, а при открытой дроссельной заслонке — только под давлением в рампе.

Очевидно, что при одном и том же времени открытия форсунки, на холостом ходу через неё пройдёт большее количество топлива, чем при открытой дроссельной заслонке. Это как открыть водопроводный кран на одну минуту, но в одном случае просто набирать воду в ведро, а во втором сделать это при помощи мощного насоса. Естественно, во втором случае воды мы наберём больше за одно и то же время. Думаю понятно.

Так вот, как это отразится на работе двигателя? При нажатии на педаль акселератора, двигателю необходимо больше топлива для развития мощности, а мы даём ему, наоборот, меньше и получается провал при нажатии педали газа!

Что же делать? Выход в том, что нужно регулировать давление топлива относительно давления во впускном коллекторе. То есть, разница между давлением во впускном коллекторе и топливной рампе должна быть всегда и при любых условиях постоянной! Регулятор давления топлива поддерживает постоянный перепад давления на форсунках (разницу между давлением топлива и разряжением во впускном коллекторе) при изменении разряжения во впускном коллекторе. В противном случае, если эта разница будет меняться, то при одном и том же времени открытия форсунки количество топлива будет изменяться, в соответствии с величиной разрежения во впускном коллекторе двигателя.

Как видно, давление топлива меняется, но всегда остаётся одинаковым по отношению к разрежению во впускном коллекторе! Другими словами, вместо стрелок можно представить форсунки и получается, что на них всегда одинаковый перепад давления.

Вот тут и играют роль пределы давления топлива 2,8  — 3,2 бар. Некоторые их путают с допустимыми пределами. И при измерении давления топлива, получая, допустим, 3,2 бара при работе двигателя на холостом ходу, считают, что улаживаются в допустимые «пределы». Хотя на холостом ходу должно быть 2,8 бар, при резком нажатии педали газа должно быть 3,2 бар, так как разрежение перестаёт действовать на форсунку и нужно это компенсировать увеличением давления.

Вот поэтому он и называется — регулятор давления топлива.

Внутреннее пространство регулятора давления топлива обычно разделено диафрагмой на две камеры: воздушную камеру с пружиной и топливную камеру. Топливо, подаваемое топливным насосом, поступает в топливную камеру регулятора давления. Под действием давления топлива на диафрагму, клапан перемещается вверх до тех пор, пока не наступит равновесие между давлением топлива с одной стороны и силой упругости пружины и давления воздуха во впускном коллекторе с другой стороны. Избыточное топливо возвращается в бак через клапан. Камера с пружиной соединяется вакуумным шлангом с впускным коллектором двигателя.

Как регулируется давление  в системах топливоподачи тупикового типа (без обратки)?

А никак. Здесь применено другое решение.

В топливном модуле внутри топливного бака находится обратный клапан с ограничителем давления до 4 бар

В пособиях по ремонту и авто литературе почему-то упускают этот факт, а чаще, вообще, пишут неправду, вводя в заблуждение автовладельцев. В системе тупикового типа давление всегда выше, чем в системах с рециркуляцией и у него нет «пределов» — оно всегда постоянно!

Зачем выше давление? В системах с рециркуляцией топливо перекачивается по кругу и бензин циркулирует постоянно, охлаждая топливную рампу. Если не будет охлаждения, тогда топливо в рампе может закипеть!

А как мы знаем из уроков физики, при повышении давления — у жидкостей повышается температура кипения. Вот для этого и повышают давление в системах топливоподачи «без обратки».

Поэтому, если в сервисе замерили давление топлива на Вашем автомобиле с системой тупикового типа и оно составило 3 атм., а Вам рассказывают, что давление в норме и топлива хватит, то уматывайте с этого сервиса, как можно быстрее.

Важно понимать, что такое давление необходимо не столько для достаточности топлива (двигатель и при 2,5 атм. будет работать), сколько для предотвращения его закипания! А если топливо закипит, то о нормальной работе двигателя можно забыть.

Какое давление топлива у Шевроле Лачетти

В литературе и на сайтах по ремонту Шевроле Лачетти указывается, что давление топлива в данном автомобиле составляет 2,8  — 3,2 бар. Я не знаю, как и чем они измеряют, а может и не измеряют вовсе, а перепечатывают друг у друга, но в моих измерениях на всех авто всегда норма — 4 бара и никак иначе.

Такое же давление топлива и на других авто с тупиковой системой топливоподачи, например, Шевроле Авео и многих других, включая ВАЗы с системой без обратки. И на разных режимах работы двигателя оно не изменяется!

А как же тогда быть с разрежением во впускном коллекторе и количеством топлива?

Для этих целей в прошивку электронного блока управления двигателем вводится дополнительный параметр — коррекция времени впрыска

Как только мы нажимаем на педаль газа и в коллекторе возрастает давление, ЭБУ мгновенно применяет коррекцию. В этот момент впрыск рассчитывается уже по формуле длительность впрыска + коррекция времени впрыска. В нашем примере это 2мс + 0,7мс = 2,7мс.

То есть, за счёт небольшого увеличения времени впрыска в этот момент, количество топлива через форсунку пройдёт одинаковое, что в режиме холостого хода, что во время нажатия педали газа.

Некоторые путают этот параметр и считают, что так ЭБУ добавляет топлива при разгоне. Это в корне не так. Коррекцией времени впрыска ЭБУ на самом деле не даёт уменьшится количеству топлива, проходящему через форсунку за 1мс из-за резкого повышения давления во впускном коллекторе!

Проблемы с давлением топлива

Представим, что топливный насос износился и не может создать давление в 4 бара или ограничитель давления прохудился и также не держит давление в 4 бара. Допустим, давление не поднимается выше 2,5 бар. В таблицах прошивки ЭБУ есть чёткий алгоритм действий, при каких условиях производить ту или иную коррекцию времени впрыска. Но ЭБУ не видит, что давление не 4 бара, а всего 2,5 и продолжает делать свою работу по вписанным в таблицы алгоритмам. А из-за пониженного давления в рампе через форсунки проходит меньшее количество топлива, чем положено. Соответственно, и во время коррекции времени впрыска, топлива будет проходить недостаточно за то время, которое даёт ЭБУ. Так мы получим провал во время нажатия педали газа.

Представим обратную ситуацию. Регулятор или ограничитель давления заклинили в открытом положении. Давление возросло и стало выше положенного. Это тоже не есть хорошо. Это приведёт к рывкам в переходных режимах, перерасходу топлива и, возможно, подтеканию форсунок

Как замерить давление топлива

Замерить давление топлива совсем не сложно. Те, кто не любит пачкать руки, может это сделать на проверенном СТО с адекватными специалистами.

А те, кто любит всё делать сам, может собрать устройство из обычного манометра и шлангов или купить специальный комплект для измерения давления топлива, давления масла и ещё много чего

В нём имеется много переходников под различные автомобили. Но под Шевроле Лачетти нет ни в одном комплекте. Почему? Потому что и здесь экономия на мелочах взяла верх. Сэкономили на регуляторе давления, сэкономили на датчике массового расхода воздуха, поставив более дешёвую систему на основе давления во впускном коллекторе, сэкономили и здесь, не установив копеечный штуцер с золотником для проверки давления топлива.

Поэтому, чтобы замерить давление топлива на Шевроле Лачетти и его же, но по-другому названных — Nubira III, Daewoo Gentra, Ravon Gentra, Chevrolet Klan и т. д., необходимо врезаться через тройник либо на входе в рампу

Либо в возвратную магистраль на топливном модуле под задним диваном

В качестве тройника можно использовать тройник топливной системы инжекторных ВАЗов

Сбрасываем давление топлива. Как это сделать подробно изложено в статье Замена топливного фильтра Шевроле

Снимаем топливопровод со штуцера топливного модуля.

На штуцер одеваем тройник. К центральному штуцеру тройника подключаем шланг от манометра, а к боковому штуцеру нужно подключить отключенный топливопровод возвратной магистрали.

Топливопровод просто так к боковому штуцеру не подключишь. Для этого нужен переходник. Его роль отлично играет штуцер от топливного фильтра. Его необходимо отрезать и шлангом соединить с боковым штуцером тройника

Получается что-то типа такого

1 — к манометру, 2 — возвратная топливная магистраль

Необходимо несколько раз включить/выключить зажигание, чтобы насос накачал необходимое давление и запустить двигатель. Давление должно быть 4 бара и не изменяться, чтобы Вы не делали с двигателем

Более подробно про замер давления топлива на Шевроле Лачетти изложено на странице Замер давления топлива. Там также подробно описан процесс изготовления устройства для измерения давления и замер производился возле рампы.

Также стоит отметить, что после остановки двигателя, давление не должно сразу падать. Это значит, что обратный клапан исправный. Если у Вас двигатель не всегда запускается с первого раза, тогда уделите обратному клапану особое внимание. Бывает такое, что после его замены, давление всё-равно не держит после остановки насоса. Всё дело в том, что в самом насосе также имеется свой обратный клапан и он тоже может выйти из строя. Поэтому перед заменой ограничителя давления стоит его проверить хотя бы насосом или компрессором

А на автомобилях с рециркуляцией и регулятором давления топлива, значения манометра должны изменятся с 2,8 бар на холостом ходу до 3,2 бара при нажатии на педаль газа или при снятии вакуумного шланга с регулятора давления. При остановке двигателя, давление также не должно сразу падать.

К слову, манометр можно купить в любом строительном магазине. Лучше брать со шкалой от 6-ти до 12- ти бар.

Вывод. Необходимо периодически контролировать давление топлива в рампе. Это позволит предотвратить возможные проблемы в работе двигателя на ранних стадиях.

А если у автомобиля уже есть признаки неисправности — провалы, потеря мощности, перерасход топлива и т.д., тогда первым делом необходимо произвести грамотное измерение давления топлива.

А учитывая небольшую себестоимость данного самодельного устройства, то считаю, что оно должно быть в гараже любого автолюбителя-самоделкина.

Вот моё видео на эту тему

Всем Мира и ровных дорог!!!

По теме:



Замер давления топлива

⏰Время чтения: 4 мин.

На этой странице рассмотрим такую интересную тему, как замер давления топлива своими руками при помощи самодельного устройства. Также в конце будет видео проверки.

Долго теорию расписывать не буду, так как это подробно излагалось на странице Давление топлива.

Настоятельно рекомендую ознакомиться с той статьёй, чтобы до конца понимать суть замера давления топлива.

В «мурзилках» по ремонту Шевроле Лачетти пишут, что давление топлива в нашем авто должно составлять 2.8-3.2 бара. Эту информацию перепечатывают все, кому не лень, даже не задумываясь о том, что они занимаются откровенным обманом. Из-за этого, по большей степени, интернет и называют «помойной ямой».

Доводилось наблюдать, как люди, основываясь на этой информации, на полном серьёзе пытались узнать причину завышенного давления топлива на своих авто.

После прочтения статьи про давление топлива, думаю, Вы уже понимаете, что давление топлива на автомобилях с системой тупикового типа должно составлять 4 бара! То есть на Шевроле Лачетти оно тоже должно составлять 4 бара!


Замер давления топлива своими руками

Замер давления топлива является первым этапом диагностики, если на Вашем авто наблюдаются следующие симптомы:

  • провалы при трогании с места
  • провалы при резком нажатии на педаль акселератора
  • глохнет при резком нажатии на педаль акселератора
  • нестабильная работа прогретого двигателя
  • «светлые» свечи зажигания, указывающие на переобеднённую смесь

Замер давления топлива мы будем осуществлять при помощи самодельного и простого устройства, которое называется — «Сделай сам»

Для его изготовления нам понадобится следующее:

  • топливный шланг — 50 грн/м. Не топливный применять не стоит, так как он может не выдержать давления 4 бара и может оказаться не бензостойким.
  • хомуты 10-16 в количестве четырёх штук — 16 грн. за все
  • быстросъёмный двойной топливный штуцер от ВАЗ 2110 — 30 грн.
  • отрезанный штуцер от старого топливного фильтра инжекторных автомобилей — бесплатно
  • манометр — 60 грн. Желательно приобрести со шкалой измерения до 6 бар. Учитывая, что давление в наших авто составляет 4 бара, то на таком манометре можно получить более точные показания.
  • переходник с манометра на шланг со штуцером — 15 грн. Он необходим для подключения топливного шланга к манометру. Это добро можно приобрести в любом сантехническом магазине.
  • лента Фум — 10 грн. Она необходима для герметизации соединения манометр — переходник

Вот это всё, что нам необходимо

Вот манометр со шкалой до 6 бар

А вот вся конструкция в сборе. Думаю, на фото видно, что к чему подключать. К прямому выводу быстросъёмного штуцера подключаем шланг от отрезанного штуцера топливного фильтра, а к боковому выводу подключаем шланг от манометра. Дело не хитрое и собирается довольно быстро

Следующим этапом нам необходимо сбросить давление в топливной магистрали. Для этого из блока предохранителей в моторном отсеке необходимо извлечь предохранитель топливного насоса

Теперь идём в салон и запускаем двигатель. Ждём пока он не остановится от нехватки топлива. Для гарантии ещё разок прокручиваем двигатель стартером и убеждаемся, что он уже не запускается. Значит давление топлива сбросилось.

Нажимаем на фиксатор и отключаем топливную магистраль от рампы. Если двигатель горячий, то под место разъединения имеет смысл положить мокрую ветошь

Осталось дело за малым. Подключаем наше устройство. Для этого быстросъёмный штуцер одеваем на рампу до щелчка, а другой конец вставляем в шланг топливной магистрали тоже до щелчка. Всё, устройство подключено

Теперь вставляем обратно предохранитель топливного насоса и включаем зажигание. Возможно придётся включать зажигание несколько раз, чтобы насос заполнил магистраль и накачал давление. Осматриваем места соединений на герметичность и, если всё нормально, тогда запускаем двигатель.

Давление должно быть строго 4 бара и не изменяться при резких нажатиях на педаль газа

Попробуйте тронуться с места — давление должно быть неизменным.

После остановки двигателя давление не должно сразу понижаться. У меня оно падает довольно долго. Если у Вас не так, значит имеются проблемы с обратным клапаном в насосе или в регуляторе давления.

Бывают случаи, когда неисправность имеет плавающий характер и при замерах её поймать не удаётся. Тогда советую снять задний диван в салоне и подключить наше устройство к штуцеру обратного слива на топливном модуле

Получится примерно так

1 — шланг к манометру

2 — топливная магистраль

Подключение в салоне позволит поездить некоторое время с манометром, чтобы «поймать» проблему и проконтролировать давление в этот момент.

Вот, в принципе, и все главные нюансы этого не сложного, но очень полезного мероприятия, под названием — замер давления топлива.

Предлагаю посмотреть видео на эту тему

Всем Мира и ровных дорог

По теме:

4 способа как проверить регулятор давления топлива на дизеле и инжекторе

Вопросом о том, как проверить регулятор давления топливазадаются владельцы машин как с бензиновым, так и с дизельным двигателем. Данный узел устанавливается в топливную рампу тех и других моторов. В некоторых случаях их может быть два — для контура низкого и высокого давления. Конструктивно датчик давления топлива (или сокращенно ДДТ) состоит из двух частей — металлической мембраны и тензорезисторов, которые способны изменять свое электрическое напряжение. По сути, проверка регулятора давления топлива и сводится к тому, чтобы замерить выдаваемое им напряжение/сопротивление.

Содержание:

Описание работы регулятора давления топлива

Перед тем как перейти к вопросу о том, как проверить датчик давления топлива, необходимо разобраться с принципом его работы. Это даст полноту понимания данного процесса. Как указывалось выше, ДДТ состоит из двух частей — механической и электрической. Механическая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Следует отметить, что на датчиках, рассчитанных под разное давление, толщина мембраны также будет разной. В частности, чем толще мембрана — тем на большее давление рассчитан датчик. Также стоит отметить, что в некоторых машинах используется два датчика — в контуре высокого давления и в контуре низкого давления. Называются они соответственно.

Электрическая часть датчика давления топлива состоит из четырех тензорезисторов, которые изменяют значение своего электрического сопротивления в зависимости от оказываемого на них механического давления. Тензорезисторы соединены по электрической схеме «мостик Уинстона», и к ним через усилитель к ним подается напряжение. Соответственно, его выходное значение будет меняться в зависимости от того, как сильно изогнется мембрана. По сути, проверка датчика давления топлива заключается в измерение выходного напряжения из датчика давления топлива.

По информации от датчика ЭБУ дает команду на открывание топливного клапана, в результате чего его давление сбрасывается за счет того, что оно перепускается из рейки. Это актуально как бензиновых двигателей с инжектором, так и для современных дизельных систем Common Rail, которые управляются с помощью электронных систем.

Топливо подается под давлением в рампу, элементом которой является и датчик с мембраной. При этом мембрана изгибается, вследствие чего изменяется сопротивление резисторов. Указанное входное напряжение может колебаться в пределах от 0 до 80 мВ (соответственно, 0 показывает, что давления нет вовсе, а 80 мВ указывают, что значение давления является максимально допустимым). С помощью электронного усилителя диапазон выходного напряжения увеличивается до 0…5 Вольта, которые и передаются на электронный блок управления двигателем (ЭБУ).

Значение выходного напряжения одинаково, однако давление у бензиновых и дизельных двигателей, как известно, различаются. Для справки:

  • У дизельного двигателя значение выходного напряжения составляет 1,3 Вольта при давлении 250 Бар, и оно увеличивается до 4,5 Вольта при давлении 2500 Бар (1 Бар = 100 кПа).
  • У бензиновых двигателей напряжение 1,3 Вольта будет при давлении 50 Бар, а значение 4,5 Вольта при давлении 200 Бар.

Приведенные данные являются приблизительными, и взяты в качестве примера для датчика от компании BOSCH, устанавливаемые на некоторые модели автопроизводителей BMW, Alfa Romeo и многих других. Аналогичные характеристики могут отличаться у конкретных марок автомобилей, в том числе использующих различные регуляторы давления топлива.

На старых дизельных двигателях используется механический регулятор давления топлива. Однако в силу того, что на современных автомобилях он практически не используется, рассматривать его устройство мы не станем.

Признаки поломки датчика

К признакам неисправности относится:

  • Активация на приборной панели контрольной лампы Check Engine. При сканировании ошибок диагностическим прибором будут показаны одна или несколько ошибок с номерами P0190, P0191, P0192, P0193, P0194. Все они сигнализируют о проблемах в цепи управления датчика давления топлива.
  • Падение мощности двигателя. При этом машина теряет свои динамические характеристики (плохо разгоняется), не тянет, особенно, если она груженная. Причиной этого становится тот факт, что электронный блок управления при получении некорректной информации от датчика (или отсутствия сигнала от него) попросту подставляет стандартные количественные значения топлива и воздуха. Из-за этого и получается топливовоздушная смесь с неоптимальными параметрами.
  • Перерасход топлива. В зависимости от мощности двигателя это значение также меняется.
  • Машина плохо заводится как «на горячую», так и «на холодную».
  • При работе двигателя на высоких оборотах возможно возникновение так называемых «провалов», когда обороты резко изменяются, а машина не слушается педали акселератора.

Вообще, ездить на машине с неисправным регулятором давления топлива нежелательно. И выражает это не только в том, что машина потеряла свои динамические характеристики, но и в том, что топливный насос будет работать, что называется «на износ», поскольку он не может длительное время поддерживать значительное давление. А это естественным образом приводит к снижению его ресурса и возможному преждевременному выходу из строя.

Также имеет смысл проверить датчик давления топлива в дизельных двигателях в случае, если с помощью диагностического прибора была выявлена ошибка Р1181, сигнализирующая о том, что система не может обеспечить герметичность в топливной рампе. Одной из причин этого как раз может быть неисправный регулятор давления топлива.

Причины поломки датчика давления топлива

Причин выхода из строя датчика давления топлива на самом деле немного. Это либо повреждение внутренних частей датчика, либо его проводки. В первом случае это может быть механическое повреждение корпуса, его ржавление из-за механического повреждения или банальной старости. Также может повредить какой-либо электрический контакт внутри датчика. Как правило, ремонт его невозможен, и он подлежит замене.

Однако чаще повреждается не сам датчик, а его сигнальная проводка либо разъем для подключения (так называемая «фишка»). В некоторых случаях отмечается, что под воздействием вибрации перетираются провода, портится их изоляция, даже возможно возникновение короткого замыкания, из-за чего двигатель может заглохнуть прямо на ходу. В этом случае необходимо выполнить дополнительную диагностику и выполнить замену проводки и/или разъема, который одевается на датчик.

Отмечается, что на некоторых автомобилях при замене датчика на новый необходимо «прописать» его в памяти электронного блока управления двигателем. Особенно это касается неоригинальных датчиков. Для этого необходимо использовать дополнительные аппаратные и программные средства, поэтому лучше обратиться за помощью в специализированный сервисный центр.

Что касается механического клапана регулировки давления топлива, то он может банально пропускать некоторое количество топлива, из-за чего в системе будет присутствовать низкое давление со всеми вытекающими последствиями, в частности, падением мощности двигателя, «подергиванием» машины и прочими неприятностями.

Причинами поломки также может быть засорение сеточки на регуляторе. Засорение может быть вызвано попаданием мусора в топливо в случае, если топливный фильтр не справляется с возложенными на него задачами или он попросту забит сам и мусор из него проходит в топливную магистраль. Что касается дизельных двигателей, то в холодную погоду солярка может замерзать, и в ней образуются твердые частицы парафина. В этом случае имеет смысл воспользоваться размораживателями дизельного топлива.

Еще одна причина — износ или заклинивание запирающего элемента внутри корпуса регулятора давления. Очередная причина неисправности — неплотное прилегание конуса регулятора внутри рейки. Также причиной неисправности может быть электронная система управления (катушка, микросхема с тензорезисторами).

Как проверить исправность датчика давления топлива

Проверить исправность регулятора давления топлива можно двумя методами — с демонтажом топливной рейки вместе с регулятором или без такового. Первый метод более сложный, однако с его помощью можно проверить не только работу регулятора давления, но и других элементов топливной системы. Кроме этого, для такой проверки необходим специальный стенд, который есть только в специализированных автомастерских, в частности, у официальных представителей конкретного автопроизводителя. Хотя некоторые автолюбители собирают подобные самодельные у себя в гараже.

Проверка датчиков старого образца

Упомянутые выше регуляторы давления топлива старого образца можно было проверить, просто пережав на непродолжительное время «обратку» топлива. Этот метод старый, и соответственно, подойдет для автомобилей старой конструкции. Такую проверку необходимо выполнять обязательно «на холодную», когда двигатель еще не прогрелся. Лучше всего это делать приблизительно в течение одной минуты после запуска двигателя. Актуально для бензиновых двигателей.

Основное действие в данном случае — пережать с помощью плоскогубцев шланг обратной подачи топлива на несколько секунд. Если при этом троящий и плохо работающий мотор восстановил обороты и стал нормально работать, значит, вышел из строя именно регулятор давления топлива. Однако помните, что на длительное время пережимать шланг нельзя, поскольку это чревато износом топливного насоса вплоть до его выхода из строя или срыванием какого-либо хомута на месте крепления топливных шлангов. Тем не менее такой метод подходит лишь для тех машин, у которых в обратной топливной магистрали используются длинные резиновые шланги. А на многих современных иномарках эти элементы выполнены из металла, соответственно, механически пережать их не получится.

Проверка с помощью мультиметра

Проверку электронного датчика давления топлива, установленного на рампе, необходимо с проверки наличия питания на нем. Для этого нужно снять «фишку» с него и с помощью электронного мультиметра, переведенного в режим измерения напряжения, проверить соответствующие значение. Черный щуп устанавливается на любой «минус», а красный — на ножку на «фишке». Если все исправно, то на экране мультиметра должно быть значение 5 Вольт постоянного тока. Следующий шаг проверки заключается в том, что красный щуп устанавливается на «плюс» аккумулятора (или ближайшей точки, где можно взять напряжение), а черный щуп — на минусовую ножку на «фишке». В исправном состоянии значение должно быть -12,3 Вольта (или просто 12 Вольт). Если все так, значит, проводка датчика целая. Можно возвращать «фишку» на ее посадочное место на датчике.

Следующий шаг — проверка уровня сигнала от датчика. Для этого черный провод мультиметра необходимо поместить на минусовую клемму аккумулятора, а красную — на третий сигнальный провод (обычно он находится посередине). Далее нужно запустить двигатель и дать поработать ему на холостых оборотах (минимальных). При этом выходное напряжение также должно быть минимальным. Как указывалось выше, это значение будет приблизительно 1,3 Вольта. При нажатии на педаль акселератора (увеличении оборотов двигателя) соответствующее значение будет расти вплоть до 4,5…5 Вольт (на максимальных оборотах). Это изменение можно отследить в динамике. Если изменение напряжения происходит — регулятор исправен. Если значение напряжения не меняется — его нужно менять на новый.

Однако после проверки «фишки» необходимо еще проверить провод, который идет непосредственно на электронный блок управления. Делается это также с помощью мультиметра. Если в процессе изменения оборотов двигателя соответствующее значение динамически меняется, значит регулятор давления исправен. В очень редких случаях возможны ситуации, когда проблемой становится сам ЭБУ, в частности, так называемые «глюки» в его программном обеспечении.

Проверка с помощью манометра

В настоящее время для проверки исправности регулятора давления топлива используют манометр — прибор для измерения давления в топливной системе (и не только). Подсоединяется манометр между топливным шлангом и штуцером. Предварительно необходимо отсоединить вакуумный шланг.

Рабочее давление бензинового двигателя будет около 2,5…3 атмосфер, перед измерением это значение необходимо обязательно дополнительно уточнить по мануалу или в интернете. При перегазовке давление немного опускается (на несколько десятых долей атмосферы). После этого клапан некоторое время должен держать давление в системе, что можно наблюдать по показаниям манометра. Далее с помощью плоскогубцев необходимо пережать обратный топливопровод, что способствует возрастанию давления до 2,5…3,5 атмосфер.

Проверка регулятора давления ТНВД Common Rail

В первую очередь необходимо проверить значение сопротивления индуктивной катушки управления. Точные данные необходимо взять в дополнительной справочной литературе, однако в большинстве случаев соответствующее значение будет находится около 8 Ом. Измерение значения сопротивления проводят все тем же электронным мультиметром, переведенным однако в соответствующий режим работы. Если измеренное значение существенно отличается в ту или иную сторону — датчик заведомо неисправен, и его нужно заменить.

Для более детальной диагностики применяется дополнительное дорогостоящее оборудование, используемое лишь в автосервисах, поскольку рядовому автовладельцу оно попросту не нужно. С его помощью проверяется не только герметичность клапана регулятора, но и линейность его управления. Если с герметичностью все понятно, то линейность управления обеспечивает его плавное закрывание/открывание, которое способствует нормальному перетоку дизельного топлива по магистрали в обратку. Если же будут иметь место механические заедания, то и характеристика управления будет нелинейной. Для ее построения используется специальное аппаратное и программное обеспечение.

В большинстве случаев ремонт непосредственно датчика давления топлива вряд ли возможен, поэтому его попросту меняют на новый. Однако для многих автомобилей стоимость этого узла достаточно высока (даже для отечественных ВАЗов и их бюджетных аналогов). Поэтому перед заменой этого узла необходимо точно убедиться, что вышел из строя именно датчик давления топлива, иначе в противном случае это будет лишняя трата немалых денег.

Заключение

Регулятор давления топлива — несложный, однако важный узел топливной системы, который напрямую влияет на работу двигателя. Это касается как бензиновых, так и дизельных моторов. Стоит учитывать, что при его выходе из строя движок начинает работать не в оптимальном режиме, из-за чего создается топливовоздушная смесь с неправильным составом, а топливный насос начинает работать «на износ», что приводит к снижению его общего ресурса. Поэтому при возникновении подозрения на выход из строя датчика давления топлива необходимо как можно быстрее выполнить диагностику с тем, чтобы вернуть работе двигателя оптимальные параметры работы.

Спрашивайте в комментариях. Ответим обязательно!

Замер давления топлива на автомобиле

Измерение давления топлива

Информация о материале
Автор: Владимир Бекренёв
Просмотров: 12195

Топливная система современного инжекторного двигателя автомобиля состоит из топливного насоса, фильтра, инжектора и подводящих трубопроводов. Топливный насос в зависимости от типа впрыска создает давление в системе от 2.2 до 4.5 кг. Топливо под таким давлением поступает к электроклапану (инжектору). Инжектор, управляемый микропроцессором, в нужный момент впрыскивает топливо во впускной коллектор.

Давление в топливной системе должно быть постоянным. Это необходимо для того, что бы инжектор правильно распылил топливо в коллектор для образования однородной топливной смеси. При изменениях рабочего давления топлива возникают различные сбои в работе мотора. Теряется мощность, затрудняется пуск мотора, возникают обратные вспышки (прострелы) детонация и остановки двигателя.

Причины понижения давления разные. Но в основном, причиной понижения давления является грязное или некачественное топливо. Регулярное обслуживание автомобиля (смена фильтров и использование чистого топлива) почти наверняка снимает проблемы с топливной системой. Но все же исключить человеческий фактор жизни в России нельзя. Даже на проверенных заправках можно залить топливо с водой или с грязью. Защититься от этого факта практически невозможно, если только не заправляться через канистру с суточным отстоем, но в современном мире это невозможно. Поэтому следует регулярно, особенно перед зимой, производить диагностику и обслуживание систем автомобиля.



Автокомплекс «Южный» предлагает своим клиентам услугу по замеру давления топлива. Стоимость услуги договорная и составляет от 500р до 2500р. Стоимость зависит от сложности подключения к топливной системе и марки автомобиля. При диагностике проблем потери мощности услуга замера топливного давления входит в стоимость диагностики.

Записаться на диагностику автомобиля +7(4212)28-78-01

Добавлять комментарии могут только зарегистрированные пользователи. У вас нет прав оставлять комментарии.

Признаки неисправного или неисправного регулятора давления топлива

Регулятор давления топлива - это компонент системы управления двигателем, который в той или иной форме присутствует практически во всех двигателях внутреннего сгорания. Это компонент топливной системы автомобиля и, как следует из названия, отвечает за регулирование давления топлива, протекающего через систему. Для разных условий работы двигателя потребуется разное количество топлива, которое можно дозировать, изменяя давление топлива.Многие регуляторы давления топлива используют механические диафрагмы с вакуумным приводом для изменения давления, хотя есть автомобили, оснащенные электронными регуляторами давления топлива. Поскольку регулятор давления топлива играет непосредственную роль в распределении топлива к двигателю, любые проблемы с компонентом могут потенциально вызвать проблемы с производительностью и другие проблемы для транспортного средства. Обычно неисправный регулятор давления топлива вызывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме.

1. Пропуски зажигания и снижение мощности, ускорения и топливной экономичности

Одним из первых симптомов возможной проблемы с регулятором давления топлива являются проблемы с производительностью двигателя. Если регулятор давления топлива в автомобиле выходит из строя или имеет какие-либо проблемы, он нарушит давление топлива в автомобиле. Это, в свою очередь, изменит соотношение воздух-топливо в двигателе и настройку, что может иметь драматическое влияние на характеристики автомобиля. Неисправный регулятор давления топлива может вызвать пропуски зажигания в автомобиле, снижение мощности и ускорения, а также снижение топливной экономичности.Эти симптомы также могут быть вызваны множеством других проблем, поэтому настоятельно рекомендуется провести правильную диагностику автомобиля.

2. Утечка топлива

Еще одним признаком неисправности регулятора давления топлива в автомобиле является утечка топлива. Если диафрагма регулятора давления топлива или любое из уплотнений выходит из строя, могут возникнуть утечки топлива. Неисправный регулятор может не только вызвать утечку бензина, что является потенциальной угрозой безопасности, но также может вызвать проблемы с производительностью. Утечка топлива обычно вызывает заметный запах топлива, а также может вызвать проблемы с производительностью двигателя.

3. Черный дым из выхлопа

Черный дым из выхлопной трубы - еще один симптом потенциальной проблемы с регулятором давления топлива автомобиля. Если регулятор давления топлива протекает или выходит из строя изнутри, это может привести к выбросу черного дыма из выхлопной трубы автомобиля. Неисправный регулятор давления топлива может привести к тому, что автомобиль будет работать на чрезмерно богатой смеси, что, помимо снижения миль на галлон и производительности, может привести к появлению черного дыма из выхлопной трубы. Черный дым также может быть вызван рядом других проблем, поэтому настоятельно рекомендуется правильно диагностировать автомобиль.

Хотя некоторые регуляторы давления топлива встроены в узел топливного насоса, большинство регуляторов давления топлива установлено в топливной рампе и может обслуживаться независимо от остальной системы. Если вы подозреваете, что у вашего автомобиля может быть проблема с регулятором давления топлива, обратитесь к профессиональному технику, чтобы проверить его на предмет необходимости замены.

Давление топлива объяснено - динамика форсунки

Эта статья была прикреплена к электронному письму от Дэйва Стека под названием «Here Fagot» В теле письма просто говорилось «Мне сегодня стало скучно… См. Приложение.”

Я не уверен, но думаю, что это его версия подарка.

Его предыдущие электронные письма сообщали мне, что он был в Бангкоке по работе, а в последующих электронных письмах я узнал, что он, должно быть, нашел единственный отель в Таиланде, где подают японскую и китайскую кухню, но не тайскую кухню.

Поскольку Дейв, вероятно, был не в своем уме на пиве Phucket и Thai Stick, когда писал это, я не несу ответственности за информацию, содержащуюся в этой статье.

Если вы считаете, что эта статья - отстой, свяжитесь с Дейвом напрямую и сообщите ему, что вы думаете.

Paul Yaw
Injector Dynamics


Часто термин «давление топлива» используется без понимания того, что он на самом деле означает. Это приводит к путанице в отношении расхода инжектора, и люди теряют из виду, как их инжекторы действительно работают. Понимание того, как давление топлива работает и применяется как в безвозвратных, так и в возвратных топливных системах, важно, если пользователь хочет правильно настроить характеристики своих форсунок и получить предсказуемую заправку. Знание того, чего ожидать, также позволяет пользователю диагностировать проблемы с его топливной системой и, в конечном итоге, заставить автомобиль работать так, как задумано.

Есть два вида давления, которые необходимо учитывать: давление в рампе и эффективное (или дифференциальное) давление. В остальной части статьи это будет просто эффективное давление. Давление в рампе не требует пояснений; это давление внутри рельса. Когда вы прикрепляете датчик давления топлива к концу рельса, он считывает давление внутри рельса. Хотя это число важно, это только половина дела.

Эффективное давление - это фактическое давление, приложенное к форсунке, и представляет собой перепад давления НАПРЯЖЕНИЕ форсунки.Эффективное давление - это то, на чем в конечном итоге основан расход инжектора. Когда двигатель работает на холостом ходу, во впускном коллекторе создается разрежение. Этот вакуум вытягивает топливо из форсунок и увеличивает эффективное давление в форсунке до давления, превышающего само давление в рампе. Когда автомобиль с наддувом или турбонаддувом находится в режиме наддува, давление внутри коллектора пытается подтолкнуть топливо обратно в форсунку, сопротивляясь потоку, и снижает эффективное давление топлива ниже давления в рампе.

Эта концепция важна, потому что она меняет способ настройки топливной системы в PCM. Существует два основных типа настроек топливной системы: безвозвратный и возвратный. Безвозвратная система работает так, как следует из названия, и не возвращает топливо в бак. Системы возвратного типа будут стравливать излишки топлива обратно в бак через регулятор. Системы обратного типа обладают большим преимуществом в том, что с помощью регулятора давления топлива с привязкой к вакууму / наддува система может поддерживать ПОСТОЯННОЕ эффективное давление топлива, что может расширить диапазон топливных форсунок и помочь им работать при более низких потребностях в топливе.

В системе возврата базовое давление устанавливается при выключенном двигателе, но работающем насосе. Для GM это давление обычно устанавливается на 58psi (заводское давление топлива в рампе). Регулятор вакуума / наддува поможет изменить давление в рампе в зависимости от давления в коллекторе. Когда двигатель работает на холостом ходу, он может создавать 20 дюймов ртутного столба вакуума, что составляет примерно 10 фунтов на квадратный дюйм. Ссылка на регулятор позволит ему регулировать и понижать давление в направляющей до 48 фунтов на квадратный дюйм, что приводит к эффективному давлению 58 фунтов на квадратный дюйм, что совпадает с базовым давлением. Когда двигатель делает наддув на 10 фунтов на квадратный дюйм, регулятор настроит и увеличит давление в рампе до 68 фунтов на квадратный дюйм, что снова приведет к эффективному давлению 58 фунтов на квадратный дюйм. Регулятор будет постоянно сбрасывать давление внутри направляющей, чтобы поддерживать одинаковое эффективное давление во всех рабочих условиях. Это помогает предотвратить потерю эффективного давления при полностью открытой дроссельной заслонке, а также помогает предотвратить необходимость работы форсунок с чрезвычайно малой шириной импульса для подачи топлива на холостом ходу. Недостатком систем возврата является тот факт, что они пропускают топливо через очень горячий моторный отсек, в конечном итоге возвращая это тепло обратно в топливный бак.

Система обратного типа, которая не является переменной, будет поддерживать определенное давление внутри направляющей, независимо от того, что происходит в коллекторе. Например, возьмите систему GM со стандартным давлением 58 фунтов на квадратный дюйм в направляющей (обычно рядом с насосом есть механический регулятор, чтобы сбросить давление обратно в резервуар и поддерживать саму направляющую на уровне 58 фунтов на квадратный дюйм). Независимо от того, в каком рабочем состоянии (за исключением того, что требуется больше топлива, чем может подать насос), давление в рампе всегда будет 58 фунтов на квадратный дюйм (или довольно близко).При работе на холостом ходу при 20 дюймах ртутного столба это означает, что эффективное давление повысится до 68 фунтов на квадратный дюйм, потому что вакуум в коллекторе добавляет 10 фунтов на квадратный дюйм к направляющим 58 фунтов на квадратный дюйм. Это требует, чтобы форсунки работали более короткими импульсами, чтобы не переполнить двигатель и не вызвать богатое состояние. Напротив, когда у двигателя без наддува широко открыта дроссельная заслонка, давление в коллекторе не находится в вакууме или наддува, поэтому эффективное давление составляет 58 фунтов на квадратный дюйм давления в рампе и не более того. Однако форсированный двигатель при давлении 10 фунтов на квадратный дюйм будет сопротивляться топливу, в результате чего эффективное давление упадет до 48 фунтов на квадратный дюйм с 58 фунтов на квадратный дюйм в направляющей. Это снижает конечную мощность форсунок.

Некоторые безвозвратные системы фактически изменяют производительность насоса, чтобы имитировать систему, на которую указывает ссылка, или чтобы обеспечить большее давление топлива при более высоких потребностях и меньшее давление топлива при более низких потребностях. Топливные системы Ford регулируют насос, чтобы поддерживать эффективное давление топлива на уровне 3 бар. Corvette ZR1 работает под давлением топлива за 30 секунд до тех пор, пока в системе не возникнет повышенная потребность, после чего давление топлива в рампе повысится до 88 фунтов на квадратный дюйм.В подобных системах используются датчики, которые регистрируют давление топлива, и при объединении этого давления с давлением в коллекторе PCM знает, что такое эффективное давление, и соответственно определяет ширину импульса для форсунки. Подобные системы предлагают лучшее из обоих миров.

В конечном итоге нам нужно знать эффективное давление топлива в любой конкретной ситуации. GM использует давление в коллекторе для вычитания из давления в рампе (которое всегда предполагает 58 фунтов на квадратный дюйм) для расчета ширины импульса.Ссылаясь на таблицу расхода, в которой запрограммирован расход при различных эффективных давлениях, PCM знает, на какой расход инжектор способен в любой данной операционной системе. Чтобы переоборудовать автомобиль GM для работы с возвратной системой с наддувом, нужно просто заполнить все различные давления одним и тем же значением расхода, поскольку эффективное давление (и, следовательно, расход инжектора) останется постоянным, независимо от давления в коллекторе. Послушайте мудрых: когда вы видите, что форсунки, рекламируемые, пропускают X количества топлива при определенном давлении, если у вас есть автомобиль с форсированным двигателем, они на самом деле будут расходовать меньше во время наддува, если у вас нет системы, на которую ссылается наддув!


Дэйв Стек
DSX Tuning

Как работает регулятор давления топлива? | by Torqued

Нам часто задают вопросы о регуляторах давления топлива, о том, как они работают, какую роль они играют в топливной системе и что заставляет Nuke обещать, что их регуляторы подходят для более 1000 л. с.

Здесь мы рассмотрим основы, как человек работает, как он работает в топливной системе и объясним различные части. Многие из доступных онлайн-руководств в Интернете устарели, описывают более старые конструкции и часто не применимы к современным системам впрыска.

Регулятор давления топлива является обязательным элементом любой системы EFI. Без него топливная рампа не сможет создать давление, достаточное для поддержки форсунок с достаточным количеством топлива. Вместо этого топливо будет протекать прямо и не достигать форсунок.

С другой стороны, полностью перекрывая проход в топливный бак, топливный насос будет пытаться нагнетать слишком много топлива в форсунки, что приведет к их выходу из строя. Для создания удачной топливно-воздушной смеси во всех ситуациях требуется соответствующее давление топлива, как на низких, так и на высоких оборотах, независимо от выходной мощности. Здесь регулятор давления топлива выполняет свою работу, адаптируя подачу топлива к потребности в топливе.

Регулятор давления топлива используется для поддержания стабильной подачи топлива даже во время резких изменений потребности в топливе.Топливная форсунка имеет две стороны: одна сторона форсунки находится под давлением от топливной рампы, а другая сторона нагнетается воздухом от турбонагнетателя или компрессора. Идеальное соотношение - 1: 1. Регулятор давления топлива регулирует давление топлива относительно давления воздуха / наддува, что позволяет топливной форсунке поддерживать идеальное соотношение между топливом и наддувом.

Регулятор давления топлива состоит из диафрагмы, которая управляет «шаровым седлом» перепускного клапана и, как показано на рисунке ниже, может открываться и закрываться, чтобы самостоятельно регулировать подачу топлива.

Когда давление (наддува) подается на верхнюю часть регулятора, диафрагма, которая прикреплена к байпасному клапану, пружина прижимает диафрагму вниз и уменьшает количество избыточного топлива, это заставляет топливные насосы работать сильнее, в то время как давление топлива линейно возрастает по мере увеличения давления наддува во впускном коллекторе.

Как и большинство регуляторов, наш FPR имеет удобный порт давления для подключения манометра топлива или, альтернативно, датчика давления топлива для цифрового выхода.

Регулятор давления топлива большего размера может обрабатывать больший поток и более высокое давление, сохраняя при этом соотношение 1: 1. Часто более дорогие регуляторы давления топлива могут выдерживать большее количество видов спиртового топлива, такого как этанол и метанол, в то время как более дешевый регулятор, работающий с такими видами спиртового топлива, часто имеет сломанную диафрагму, что может привести к серьезному повреждению вашего двигателя.

Регулятор давления топлива Nuke Performance (Регулятор давления топлива Nuke Performance FRP90 ДОБАВИТЬ В КОРЗИНУ) разработан для высоких требований с той же характеристикой, что и все их продукты.Компания гарантирует, что это одобрено 1000 HP +.

Nuke Performance разработала регулятор давления топлива, чтобы создать лучший, самый надежный и точный регулятор на рынке. И с более чем тысячей проданных регуляторов, тысячами и тысячами миль дрэг-рейсинга, дрифтинга, трековых дней и на улицах, доказательством являются результаты, и Nuke Performance может гарантировать, что их регулятор сертифицирован на 1000 л.с.!

Эта статья была впервые опубликована по адресу https: // www.torqued.io/how-does-a-fuel-pressure-regulator-work

Сообщение в блоге Общие сведения о давлении топлива

В отдел технической поддержки Radium задают множество вопросов по разным вопросам, связанным с доставкой топлива. На многие вопросы можно ответить, изучив давление топлива и его влияние на производительность топливного насоса (-ов).

Основы
Прежде чем обсуждать детали давления в системе, важно понять некоторые основы:
1. Единицы измерения: бар или фунт / кв. Дюйм. PSI (фунты на квадратный дюйм) и бар - это два разных способа выражения давления.Чтобы преобразовать бар в давление, просто умножьте на 14,5. Чтобы преобразовать PSI в бар, просто разделите на 14,5.



Постоянное давление в зависимости от скорости нарастания
Если регулятор давления топлива (вторичный рынок или OEM) подсоединен с помощью вакуумного шланга к впускному коллектору, то регулятор имеет скорость нарастания 1: 1. Это означает, что давление топлива увеличивается с наддувом и уменьшается с вакуумом в соотношении 1: 1.
Если в транспортном средстве используется встроенный в бак модуль насоса / регулятора или отсутствует вакуумное соединение с регулятором, то, скорее всего, давление не приводится.В этом случае давление топлива устанавливается производителем оригинального оборудования и поддерживается на этом уровне независимо от того, что делает двигатель.

Данная статья посвящена системам с повышающейся ставкой.

Какое у меня давление топлива?
Давление топлива часто измеряется в топливной рампе с помощью индикатора часового типа или датчика давления топлива. Это лучшее место для измерения давления при регулировке регулятора давления топлива и калибровке управления двигателем, потому что именно это давление видят топливные форсунки.

Однако давление в топливной рампе не обязательно то, что видит насос. Из-за ограничений, присущих шлангам и фитингам, насос фактически испытывает более высокое давление. Если это не измерено явным образом, трудно узнать точное значение. Как правило, давление на 5-10 фунтов на квадратный дюйм больше, чем давление в топливной рампе, является хорошей оценкой. Знание (или разумная оценка) давления в насосе (-ах) имеет решающее значение при устранении проблем с подачей топлива.

Отсутствует поток или давление ??
Когда настройка автомобиля и подача топлива становится проблемой, важно точно выяснить, в чем проблема, а не просто предположить, что «у нас закончился насос!».
Современные топливные насосы, включая все насосы диаметром 39 мм, которые Radium использует в своей продукции, включают встроенный предохранительный клапан. Эти клапаны предназначены для защиты насосов от избыточного давления и повреждений.

Давление, при котором открываются эти клапаны, указано на идентификационной странице топливного насоса. Наиболее открыт в диапазоне 87 фунтов на квадратный дюйм. Когда клапан открывается, топливо разбрызгивается, уменьшая внутреннее давление насоса. Когда это происходит, поток в двигатель уменьшается из-за потери потока через предохранительный клапан.

Когда регулятор давления 1: 1 используется на автомобиле с принудительной индукцией, существует вероятность достижения максимального давления. В приведенном ниже примере базовое давление в топливной рампе составляет 44 фунта на квадратный дюйм, давление наддува - 30 фунтов на квадратный дюйм, а 7 фунтов на квадратный дюйм используются для учета задержек в магистрали. Сложение этих трех чисел вместе дает 81 фунт / кв. Дюйм на топливном насосе. Эта установка должна подходить для использования со стандартными насосами, так как она находится под максимальным давлением сброса 87 фунтов на квадратный дюйм.

Если посмотреть на другой случай, результат может быть совсем другим.В этом случае было использовано более высокое базовое давление топлива, 60 фунтов на квадратный дюйм, чтобы компенсировать немного заниженные форсунки или улучшить распыление форсунок. Когда добавляются 25 фунтов на квадратный дюйм давления наддува и 7 фунтов на квадратный дюйм ограничения линии, давление в насосе оказывается равным 92 фунтов на квадратный дюйм. Это значение превышает обычное давление сброса 87 фунтов на квадратный дюйм и приведет к потере потока топлива при открытии клапана сброса давления. Это часто ошибочно принимают за выход насоса из строя.

Проблема может быть решена путем снижения базового давления топлива до 50 фунтов на квадратный дюйм или меньше.С помощью этой регулировки и перенастройки можно было бы использовать тот же топливный насос, и автомобиль можно было бы успешно настроить.
В тех случаях, когда снижение давления топлива невозможно, можно найти топливный насос с более высоким давлением предохранительного клапана. Radium Engineering предлагает насос Walbro F

274 с настройкой предохранительного клапана 112 фунтов на квадратный дюйм и может использоваться в системах с высоким давлением.


На рынке есть и другие насосы, которые можно использовать для высокого давления (комбинированное давление 90+ фунтов на квадратный дюйм).

Что произойдет, если давление топлива станет слишком высоким? - Ремонт европейских автомобилей в Далласе и Плано | European Auto Shop

Давление топлива - это удивительно тонкий аспект вашего автомобиля, но в конечном итоге он имеет решающее значение для производительности и долговечности вашего любимого европейского автомобиля. Но как узнать, что давление топлива слишком высокое?

Как и в большинстве случаев в автомобиле, здесь есть идеальный уровень функциональности - обычно равновесие. Но помимо этого, есть две крайности, где в любом случае конечным результатом являются повреждение и низкая производительность.Это также верно и для давления топлива. В этом посте мы обсудим, что означает высокое давление топлива, на какие симптомы следует обращать внимание и, в конечном итоге, как лучше всего действовать, когда вы испытываете высокое давление топлива.

Вполне возможно, что первым инстинктом, когда вы замечаете, что с вашим автомобилем что-то не так, является то, что вы отнесете его на сервис к своему надежному европейскому автомеханику. В конечном счете, это лучшее действие, которое вы можете предпринять, чтобы гарантировать, что о вашем автомобиле позаботятся и не повредит его.Тем не менее, если вы хотите узнать больше о давлении топлива и о том, почему высокое давление является отрицательным состоянием для вашего автомобиля, продолжайте читать.

Важность правильного давления топлива

Короче говоря, правильное давление топлива (соотношение воздух-топливо) помогает вашему автомобилю работать с максимальной эффективностью. Когда ваш автомобиль работает с оптимальным давлением топлива, мощность и экономия топлива максимальны.

Если давление топлива слишком высокое, двигатель вашего автомобиля может быть перегружен, что приведет ко многим из перечисленных ниже симптомов.Некоторые из этих симптомов включают резкую работу двигателя, низкую экономию топлива и черный дым из выхлопных газов.

С другой стороны, если давление топлива слишком низкое, ваш автомобиль может испытывать недостаток мощности, медленный взгляд, неспособность запустить двигатель или заглохнуть.

Признаки высокого давления топлива

Когда двигатель «работает на богатой», это означает, что соотношение воздуха и топлива не на оптимальном уровне, а вместо этого имеется слишком много топлива и недостаточно воздуха.Это приводит, помимо прочего, к снижению расхода топлива и к более долгосрочным последствиям. Двигатель работает богато, особенно при ускорении. Как водитель, вы будете знать, когда ваш автомобиль работает на богатой смеси, когда вы заметите следующие симптомы в своем автомобиле:

  • Проверьте свет двигателя
  • Выхлоп издает запах топлива
  • Низкая экономия топлива и постоянная дозаправка
  • Низкая производительность двигателя
  • Почерневшие свечи зажигания
  • Свечи зажигания, влажные от топлива
  • Ограничения в обратном трубопроводе

Итак, что вызывает высокое давление топлива?

Причины высокого давления топлива

Как мы уже обсуждали, высокое давление топлива означает, что соотношение воздух-топливо нестабильно.Причины этого дисбаланса давления топлива обычно включают либо плохой топливный регулятор, либо забитый возвратный трубопровод.

Когда загорается лампочка проверки двигателя

Самый простой способ сказать, что вам пора отвезти свой автомобиль в команду AutoScope для более внимательного рассмотрения, - это когда загорится индикатор проверки двигателя. В AutoScope мы можем тщательно и квалифицированно диагностировать причину проблем с вашим автомобилем и, в случае проблем с давлением топлива, устранить основную причину дисбаланса и восстановить оптимальное соотношение воздух-топливо.

Проверка давления топлива - важная часть диагностики всей системы топливных форсунок. Обычно завышенные значения давления топлива вызваны засорением обратной линии. Однако это не единственная причина, поэтому всегда лучше обратиться за советом и диагностическими способностями к квалифицированным специалистам.

Авторемонт для вашего автомобиля

Высокое давление топлива может вызвать как краткосрочные, так и долгосрочные повреждения всех транспортных средств, включая европейские автомобили.Посоветовавшись с квалифицированным механиком по ремонту автомобилей, вы сможете в кратчайшие сроки вернуть свой автомобиль на дорогу с уверенностью, что он будет бесперебойно работать в течение многих лет.

Ищете ли вы помощь в решении конкретной проблемы или приходите на регулярное обслуживание и ремонт, наша команда опытных и увлеченных механиков поможет вам любым возможным способом.

По всем вопросам обслуживания автомобилей обращайтесь в AutoScope. AutoScope предоставляет владельцам автомобилей европейских производителей услуги по ремонту автомобилей, которые являются доступными и долговечными, что дает вам уверенность в том, что вы сможете снова отправиться в путь.Мы обслуживаем автомобили немецкого и европейского производства и специализируемся на Audi, BMW, Porsche и Mercedes. Если вы находитесь в районах Даллас, Плано, Фриско, Флауэр-Маунд и Ирвинг, остановитесь, чтобы получить незабываемые впечатления в магазине и в дороге.

Запишитесь на прием сегодня здесь.

Что такое регулятор давления топлива? »NAPA Know How Blog

Регуляторы давления топлива представляют собой подпружиненную мембрану с вакуумным приводом, которая позволяет системе подачи топлива транспортного средства поддерживать постоянное давление.Когда автомобиль находится на холостом ходу, регулятор открыт, позволяя топливу обходить систему подачи и возвращаться в бак. Когда двигатель создает больший вакуум под нагрузкой, диафрагма регулятора давления закрывается и позволяет увеличить объем топлива, подаваемого в форсунки, при сохранении постоянного давления.

Регуляторы давления топлива обычно расположены на конце топливной рампы в системах с механическим возвратом или на топливном баке в системах с механической безвозвратной подачей топлива.

Как работают демпферы давления в топливной магистрали?

Демпферы давления топлива похожи на регуляторы давления, но работают по-другому. У них есть подпружиненная диафрагма, которая поглощает пульсации и перепады давления, которые могут возникать каждый раз при включении и выключении инжектора. Обычно они встречаются в электронных безвозвратных топливных системах. Вакуумный порт, расположенный наверху демпфера, подключен к вакуумному коллектору, чтобы избежать утечки топлива, если диафрагма в демпфере должна разорваться.

Как определить, неисправен ли регулятор или демпфер?

Регулятор давления топлива - утечка? Давление топлива в пределах спецификации? Повышается ли давление топлива во время работы на 8-10 фунтов на квадратный дюйм при отключении подачи вакуума?

Топливный демпфер - течет ли? Стрелка измерителя давления топлива сильно колеблется во время работы двигателя?

Возможные симптомы неисправности регулятора или топливной заслонки

    Коды сканера
  • - P0172 или P0175
  • Триммер топлива с высоким отрицательным балансом
  • Выхлопная система - черный дым
  • Система зажигания - почерневшие электроды свечи зажигания
  • Производительность двигателя
  • Система смазки - бензин в моторном масле
  • Удлиненный пуск / жесткий пуск

Поскольку регуляторы давления топлива и демпферы импульсов обычно не устанавливают коды и могут негативно повлиять на работу многих других компонентов автомобиля, регуляторы и демпферы должны быть проверены во время ежегодной очистки системы впрыска топлива или при выполнении работ по управлению двигателем.

Ознакомьтесь со всеми деталями топливной и выхлопной систем , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о том, что такое регулятор давления топлива, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Более 90 лет назад Национальная ассоциация автомобильных запчастей (NAPA) была создана для удовлетворения растущих потребностей Америки в эффективной системе распределения автомобильных запчастей.Сегодня 91% покупателей, которые делают это своими руками, узнают торговую марку NAPA. У нас есть более 6000 магазинов NAPA AUTO PARTS по всей стране, обслуживающих все 50 штатов, с уникальной системой управления запасами, которая поможет вам найти именно ту часть, которая вам нужна.

Признаки и симптомы неисправности регулятора давления топлива

Признаки и симптомы неисправности регулятора давления топлива

Приобретая Volkswagen Jetta, водители Libertyville хотят знать, когда их автомобиль может потребовать внимания механика.Важно заранее подготовиться и знать, когда что-то не так. Это обеспечит вам своевременное внимание механика, чтобы проблема не усугубилась и со временем не усугубилась.

Эта деталь считается основным компонентом системы управления двигателем. Почти все двигатели внутреннего сгорания содержат эту часть в той или иной форме в топливной системе транспортного средства. Он работает, чтобы убедиться, что когда газ проходит через систему, он проходит под нужным давлением.Обеспечивая правильный уровень давления топлива, ваш двигатель может работать на оптимальном уровне. Поскольку эта деталь очень важна для регулирования расхода топлива и обеспечения того, чтобы ваш двигатель имел то, что ему нужно, вы хотите знать, какие симптомы могут возникнуть при его неисправности, чтобы вы могли быстро заменить его.

Проблемы с давлением топлива

Когда дело доходит до проблем с давлением топлива, есть две проблемы, которые могут возникнуть, когда эта деталь неисправна. Первому не хватает давления, а второму - избыточному давлению.Также существует вероятность того, что повышение давления топлива может задержаться.

Вы видите дым

Когда эта деталь неисправна, можно заметить черный дым, выходящий из выхлопной трубы. Чаще всего это происходит при запуске двигателя. Когда вы заводите автомобиль, масло также может начать выходить из двигателя, когда эта деталь неисправна. Это проблема, которая называется «богатой» работой двигателя.

Ваш автомобиль глохнет и разбрызгивается

Ваш двигатель может начать спотыкаться или шипеть, когда эта деталь начинает выходить из строя.Это произойдет при работающем автомобиле. Когда вы заводите свой автомобиль, он может вскоре остановиться. Неровная работа также может произойти из-за неисправного регулятора давления топлива.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
