Диагностический разъем газель 405 евро 2: Диагностика двигателя газель 405 своими руками. не долго интересно

распиновка OBD 2 ВАЗ ГАЗ

1.    Главная
2.   »   распиновка OBD 2 ВАЗ ГАЗ

Так же Вы можете ознакомиться с распиновкой диагностических разъемов

диагностический разъем Рено

диагностический разъем Опель

диагностический разъем KIA

В настоящее время подавляющее число иномарок, а так же автомобилей отечественного производства имеют OBD2 диагностический разъем. Через данный разъем Вы можете подключать диагностическое оборудование для диагностики Вашего автомобиля, а так же подключать бортовые компьютеры и прочие устройства, работающие через диагностическую колодку.

Иногда у пользователей возникает вопрос по распиновке диагностических колодок тех или иных марок автомобилей. Для Вашего удобства мы предлагаем готовые переходники для работы с различными диагностическими колодками автомобилей. Однако если Вы забыли приобрести переходник для Вашего автомобиля либо Вам понадобилось в экстренных условиях его изготовить, либо подключить адаптер напрямую, то в данной статье Вы найдете информацию о распиновке колодок стандарта OBD 2, а так же автомобилей Российского и импортного производства.

Распиновка колодки OBD 2 (наиболее распостраненный вариант в иномарках с 2002 года, а так же устанавливается во все автомобили ВАЗ после 2002 г.в.):

Обозначения контактов:

7-K-линия диагностики

4/5 — GND выступающие контакты

16 — питание адаптера +12В

Распиновка колодки ВАЗ до 2004 года:

Обозначения контактов:

M — k-линия диагностики

H или G — питание адаптера +12В

При подключении адаптера без колодки напрямую к проводам, питание лучше брать от прикуривателя, так как изображенный на рисунке H контакт в зависимости от модели, может быть не разведен, а при использовании G контакта бензонасос дает очень большие импульсы которые могут повредить адаптер.

(В 99% случаях Вы можете использовать и указанные контакты т.к. повреждение адаптеров от бензонасоса практически не встречается.)

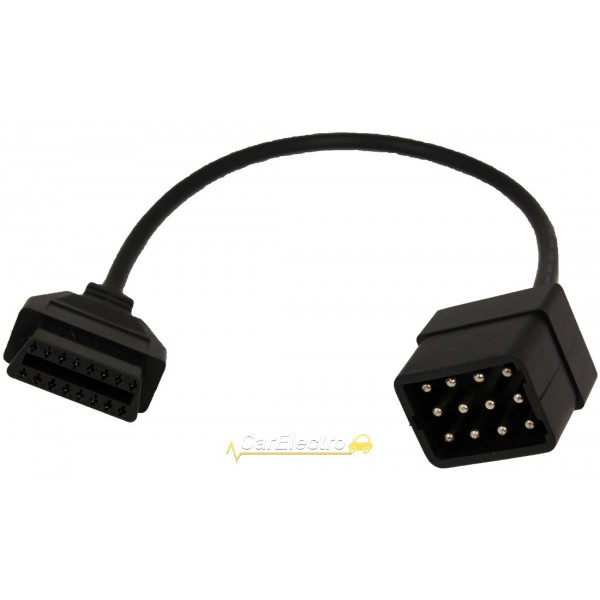

Разъем ГАЗ (Газель) УАЗ

Обозначения контактов:

2 — Питание адаптера +12В

12 — масса

10 — L-линия диагностики (может быть не разведена, как правило не используется)

11 — K-линия диагностики

Распиновка колодки Daewoo Nexia n100, Matiz, Chevrolet Lanos, ZAZ Chans:

Разъем M — К — линия для диагностики

Разъем А — масса

Разъем H — +12В (напряжение в данном разъеме может отсутствовать на некоторых моделях автомобилей)

Разъем G — +12В от замка зажигания (возможно отсутствие напряжения при включенном зажигании и незаведенном двигателе на некоторых моделях автомобилей

Если Вас интересует расположение диагностической колодки в Вашем автомобиле, а так же распиновка диагностических колодок автомобилей других марок. То Вы можете ознакомиться с ними через систематизированный каталог диагностических адаптеров. Скачать распиновку колодок автомобилей.

местоположение и распиновка диагностического разъема в автомобиле

Современные автомобили как иностранного, так и отечественного производства комплектуются множеством различных систем и устройств, обеспечивающих нормальную работу двигателя. Если один из узлов или агрегатов начинает работать некорректно, автовладелец всегда может провести проверку состояния этих элементов, причем сегодня этот процесс занимает намного меньше времени. Как производится в автомобилях Газель диагностика и в каких случаях она осуществляется — читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Описание и расположение диагностического разъема

Если раньше для поиска неисправности зачастую приходилось ориентироваться только на симптомы поломки, а также действовать методом «тыка», то сегодня все значительно проще. Чтобы определить некорректную работу того или иного узла, достаточно произвести диагностику транспортного средства с помощью дополнительных устройств. Таковыми могут быть компьютер, ноутбук, планшет и даже мобильный телефон. Для проверки устройство нужно только подключить к диагностическому разъему и запустить соответствующее программное обеспечение.

Расположение диагностического разъема в моторном отсеке

Что касается расположения этого разъема, то оно может быть разным, в зависимости от года выпуска автомобиля. К примеру, в более старых версиях «Газелей» этот разъем расположен в моторном отсеке, в районе лобового стекла. В более новых автомобилях используется разъем стандарта OBD II, он устанавливается под рулевым колесом.

Зачем нужна диагностика?

Необходимость диагностики, в первую очередь, определяется при появлении неисправностей в работе тех или иных систем. К примеру, поломки, которые могут произойти в моторах с электронной системой управления, во многом отличаются от неисправностей в карбюраторных двигателях. Соответственно, и поиск поломки будет происходить иначе. Как известно, управление функциональностью всех узлов и систем мотора осуществляется благодаря ЭБУ — блоку управления, который собирает данные от разных контроллеров, использующихся в двигателе.

Эта информация позволяет сформировать управляющие сигналы для антиблокировочной и топливной системы, а также зажигания и прочих блоков. Управляющее устройство также предназначено для формирования импульса о появившихся неисправностях в работе систем обслуживания силового агрегата. Благодаря умению считывания этих данных, а также их расшифровке, автовладелец сможет своими силами определить поломку и устранить ее (автор видео — канал РИО г).

Поэтому не нужно пугаться, если на приборной панели появится индикатор неисправности в моторе. Если эта лампочка стала гореть при запущенном двигателе, вам нужно просто произвести диагностику при помощи компьютера или любого другого девайса. Это позволит точно определить неисправность и устранить ее, причем в кратчайшие сроки. Причем даже если у вас нет компьютера, можно осуществить самодиагностику системы.

Итак, для чего нужно диагностировать систему:

1. Если на щитке приборов появились индикаторы неработоспособности двигателя. Появившаяся лампочка может свидетельствовать о многих неисправностях, но тщательная проверка позволит точно определить поломку, которая произошла в работе.
2. Если вы покупаете подержанное авто. С помощью диагностики вы сможете заранее узнать, с какими неисправностями предстоит столкнуться в ближайшем времени и, соответственно, сбросить цену на покупку машины.
3. Если вы заметили, что одна из систем, механизмов или агрегатов стали неправильно работать. Например, начал троить двигатель, а видимых симптомов этой проблемы нет. Не факт, что нужно будет ремонтировать агрегат — вполне возможно, что из строя вышел какой-то датчик, и заменив его, вы сможете решить проблему. Проверка позволит более точно указать на неисправность.
4. Для профилактики. Периодическая диагностика состояния узлов позволит своевременно определить неработоспособность того или иного механизма. Таким образом, вы сможете снизить возможные затраты на ремонт автомобиля в будущем. Оптимальным вариантом является проведение профилактической диагностики хотя бы раз в год (автор видео — Максим Тихонов).

Необходимые инструменты, материалы и программы для диагностики

Итак, что вам нужно будет подготовить для правильной проверки транспортного средства:

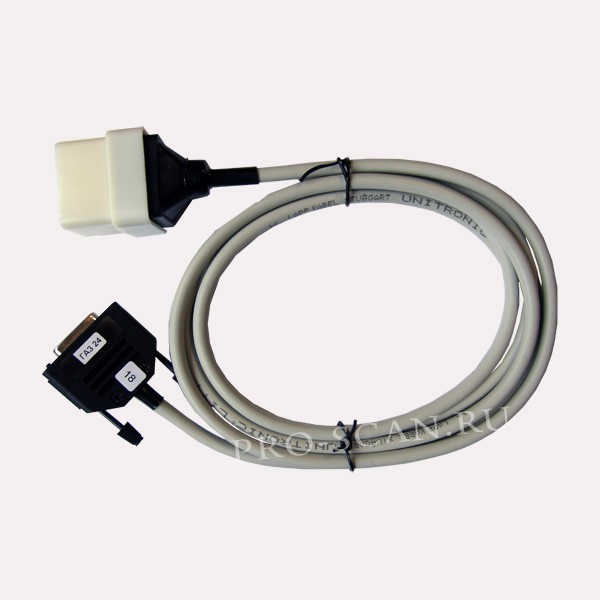

1. Диагностический адаптер со шнуром. Покупая устройство, нужно точно выбрать адаптер, который подойдет для вашего разъема, поэтому точно узнайте, какой в вашем автомобиле используется разъем.
2. Устройство для диагностики. Мы будем описывать пример проверки с ноутбуком. Если его у вас нет, то можно использовать стационарный компьютер, но это крайне неудобно, тем более, что вам потребуется бытовая розетка для его подключения. Самый оптимальный вариант — нетбук. Он может автономно работать, при этом его габариты очень удобны для диагностики.
3. Софт для проверки. В данном случае у вас есть огромный выбор — в Интернете можно без проблем найти необходимое программное обеспечение для диагностики, вариантов множество. При этом программы имеют свои особенности и характеристики. Можно отдать предпочтение бесплатному софту — большинство таких программ также эффективно ищут ошибки, как и платные аналоги.

Фотогалерея «Готовимся к диагностике»

Проверка работоспособности автомобиля с помощью ноутбука

Процедура диагностики в домашних условиях выглядит следующим образом:

1. В первую очередь адаптер нужно подключить к ноутбуку или компьютеру. В комплекте с адаптером должны идти драйвера, вам нужно их установить. Зайдите в Диспетчер устройств (Правой кнопкой мыши по значку «Мой компьютер» — «Свойства» — «Диспетчер устройств») и убедитесь в том, что адаптер опознан компьютером. Если установка драйвера произведена успешно, то он будет прописан в системе, как виртуальный СОМ порт.
2. Учтите, что большинство современных компьютеров работают с СОМ портами под номером 1. Поэтому на всякий случай зайдите во вкладку «Свойства» и выберите «Параметры порта», а затем нажмите кнопку «Дополнительно» и выберите первый порт.
3. Затем вам нужно найти диагностический разъем — он может быть расположен в моторном отсеке в районе лобового стекла, за расширительным бачком омывателя, или под рулем, об этом мы писали выше. Подключите к разъему адаптер, на нем должен загореться индикатор. На этом процедуру проверки можно считать завершенной, переходим непосредственно к тестированию.
4. Теперь вам нужно будет запустить программное обеспечение. Даже если вы скачали несколько программ, запускается только одна утилита, иначе диагностика не даст результатов. Если вы не уверены в одной программе, то можно проверить авто несколькими утилитами, но по очереди, а не одновременно. Программа должна увидеть порт, к которому подключен диагностический адаптер, если этого не произошло, то попробуйте его переподключить.
5. Запускайте проверку и ждите результаты. В ходе диагностики на приборке может мигать соответствующий индикатор, в этом нет ничего страшного. Программное обеспечение должно выдать информацию касательно основных технических параметров транспортного средства, а также коды ошибок, если в работе авто есть неисправности. Параметры работы двигателя необходимо сверить с теми, которые указаны в сервисной книжке к автомобилю, это будет основной этап. Когда диагностика будет завершена, нужно будет расшифровать коды ошибок, если они есть, и произвести ремонт соответствующих узлов.

 Загрузка …

Видео «Наглядная инструкция по диагностике»

Если у вас возникли вопросы касательно самостоятельной диагностики Газели в гаражных условиях, то на видео ниже можете ознакомиться с подробной и наглядной инструкцией (автор ролика — Иван Мельников).

Неисправности в системе управления ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409

В электронный блок управления МИКАС-5. 4, МИКАС-7.1 или МИКАС-7.2 двигателей ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 экологического класса Евро-2 встроена функция диагностики цепей датчиков и исполнительных устройств, позволяющих определить как наиболее вероятные неисправности электрооборудования системы управления,так и неисправность самого блока управления.

Поиск неисправностей в системе управления двигателем ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 Евро-2 с блоками управления Микас-5.4, Микас-7.1 или Микас-7.2.

Различают несколько режимов работы блока управления МИКАС-5.4, МИКАС-7.1 или МИКАС-7.2 двигателей ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 Евро-2. Рабочий режим — при включенном зажигании и неработающем двигатели контрольная лампа вспыхивает и гаснет. Если система самодиагностики не определила неисправностей в электрических цепях системы управления, лампа не горит. Горящая лампа при работающем двигателе сигнализирует о наличии неисправностей, определенных системой самодиагностики блока управления.

Режим вывода диагностической информации блоком управления МИКАС-5.

4, МИКАС-7.1 или МИКАС-7.2 двигателей ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 Евро-2.

Замыкание контактов 10 и 12 диагностического разъема между собой определяет режим вывода диагностической информации. В данном режиме различают подрежим отображения кодов неисправностей (при включенном зажигании и неработающем двигателе) и подрежим отображения состава рабочей смеси по кислородному датчику (при включенном зажигании и работающем двигателе).

В подрежиме отображения кодов неисправностей контрольная лампа отображает коды неисправностей, зафиксированные и сохраненные в памяти электронного блока управления.

Запрос режима вывода диагностической информации блоком управления МИКАС-5.4, МИКАС-7.1 или МИКАС-7.2 двигателей ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 Евро-2.

Для включения режима вывода диагностической информации необходимо замкнуть два контакта 10 и 12 диагностического разъема. После включения выдается код «12» (всегда первый), который не является кодом неисправности, а свидетельствует только об исправности диагностической цепи, цепи управления контрольной лампой и работоспособности системы самодиагностики.

Каждой неисправности присвоен свой код от 12 до 199, состоящий из определенного количества включений контрольной лампы. Сначала считают включения лампы, соответствующие первой цифре кода, например цифре 1 — одно короткое включение, около 0,5 секунд, цифре 2 -два коротких включения и т.д., затем короткая пауза, около 1,5 секунды.

Затем считают включения, соответствующие второй цифре, третьей, затем длинная пауза, около 4 секунд, определяющая конец кода. Цикл показа неисправностей включает в себя следующую последовательность кодов :

— Трижды показывается код «12», свидетельствующий о работоспособности системы диагностики.
— Трижды показывается зафиксированный блоком управления код неисправности, после чего осуществляется переход к следующему коду неисправности, если одновременно зафиксировано несколько неисправностей.
— После показа всех зафиксированных кодов неисправностей, цикл показа неисправностей повторяется. Если в памяти нет кодов неисправностей, выдается только код «12».

Время хранения в памяти кода обнаруженной неисправности составляет примерно 2 часа. Память, хранящую коды неисправностей, можно очистить либо с помощью диагностического тестера на СТО, либо сняв клемму массы аккумулятора на время более 10 секунд.

В последнем случае после подключения «массы» и запуска двигателя необходимо дать двигателю поработать на холостом ходу не менее 30 секунд для адаптации системы управления к двигателю. В это время нельзя делать перегазовку и другие действия приводящие к изменению положения дроссельной заслонки от первоначального. При запуске и адаптации системы управления дроссельная заслонка должна быть закрыта.

Диагностические коды неисправностей блоков управления МИКАС-5.4, МИКАС-7.1 или МИКАС-7.2 двигателей ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 Евро-2.

Система встроенной диагностики блоков управления МИКАС-5.4, МИКАС-7.1 или МИКАС-7.2 двигателей ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 Евро-2 обеспечивает автоматическое поддержание резервных режимов работы для эксплуатации автомобиля при наличии неисправностей.

Перечень неисправностей при которых обеспечивается возможность движения автомобиля с двигателями ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 Евро-2 на резервных режимах.

1. Неисправен датчик массового расхода воздуха.
2. Неисправен датчик положения дроссельной заслонки.
3. Неисправен датчик температуры охлаждающей жидкости.
4. Неисправен датчик температуры воздуха.
5. Неисправен датчик скорости движения автомобиля.
6. Неисправен датчик наличия кислорода в отработавших газах.
7. Неисправны датчики массового расхода воздуха и положения дроссельной заслонки.
8. Неисправны датчики температуры охлаждающей жидкости и температуры воздуха.
9. Неисправна цепь измерения напряжения бортовой сети автомобиля в блоке управления.

Работа на резервных режимах обеспечивает возможность движения автомобиля, однако не обеспечивает характеристики двигателя, заложенные при разработке. При появлении описанных неисправностей не допускается длительная эксплуатация автомобиля на резервных режимах.

Режим работы с диагностическим оборудованием.

Для диагностирования параметров системы управления двигателем ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 Евро-2 с блоками управления МИКАС-5.4, МИКАС-7.1 или МИКАС-7.2, на СТО необходимо использовать специальный диагностический тестер DST-2 или аналогичный. И соответствующий картридж с программой диагностики. Работа с диагностическим тестером изложена в руководстве пользователя, прилагаемого к картриджу.

Также можно использовать в качестве диагностического оборудования компьютер с программой «МОТОР-ТЕСТОР» и адаптером подключения к блоку управления или другие диагностические приборы, адаптированные к системе управления. На посту диагностики необходимо иметь газоанализатор, манометр для измерения давления топлива, слесарный инструмент. Работу должен производить обученный специалист.

Меры предосторожности при диагностике блоков управления МИКАС-5.4, МИКАС-7.1 или МИКАС-7.2 двигателей ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 Евро-2.

1. Не допускается отключение аккумулятора от бортовой сети автомобиля при работающем двигателе.
2. При зарядке от внешнего источника аккумулятор должен быть отключен от бортовой сети.
3. Перед демонтажем любых элементов системы управления следует отсоединить провод аккумулятора, соединенный с массой.
4. Не допускается пуск двигателя без надежного подключения аккумулятора.
5. Не допускается подключение или отключение соединителей блока управления при включенном зажигании.
6. Перед проведением электросварочных работ отсоединить провод аккумулятора и соединители блока управления.

7. Конструкция соединителей жгута проводов системы управления двигателем предусматривает подключение только при определенной ориентации.
8. Не допускается на блок управления воздействия температуры свыше 80 градусов.
9. Для исключения коррозии контактов при чистке двигателя паром не направлять струю пара на элементы системы управления.
10. Для исключения ошибок и повреждения исправных узлов не допускается применение контрольно-измерительного оборудования, не указанного в диагностических картах.
11. Измерение напряжения выполнять с помощью вольтметра с номинальным внутренним сопротивлением 10 М0м/В.
12. Если предусмотрено применение пробника с контрольной лампой, необходимо использовать лампу небольшой мощности. Применение ламп большой мощности, например от фары, не допускается.

Если конкретный тип пробника не оговаривается, необходимо путем простейшей проверки лампы убедиться в безопасности ее применения для контроля цепей (цифровой мультиметр с высоким сопротивлением) последовательно с лампой пробника и подать на цепь лампы/амперметра питание аккумулятора. Если амперметр покажет ток меньше 0,25 А, применение лампы безопасно. Если больше 0,25 А — применение опасно.

13. Элементы электроники систем управления рассчитаны на очень низкое напряжение и уязвимы для электростатических разрядов. Статический заряд, не превышающий 100 В, может вызвать повреждение отдельных элементов электроники. Для сравнения, человек может даже не почувствовать электростатический разряд в 4000 В.
14. Для предотвращения повреждения электростатическим зарядом запрещается касаться контактных штырей соединителей или элементов печатной платы электронного блока управления.

Похожие статьи:

• Когда делать капитальный ремонт двигателя, признаки естественного износа двигателя, методы капитального ремонта классических двигателей внутреннего сгорания.
• Головка цилиндров, клапанный механизм и привод распределительных валов двигателей ЗМЗ-405, ЗМЗ-406, ЗМЗ-409, места контроля, предельные размеры, устранение дефектов.
• Проверка фаз газораспределения на ЗМЗ-409, углы кулачков распредвалов для привода с втулочными и зубчатыми цепями.
• Как проверить состояние термоклапана ЗМЗ-40911, проверка исправности термосилового датчика, размеры сопрягаемых деталей термоклапана.
• Проверка свечей зажигания, регулировка зазоров между электродами, восстановление работоспособности свечей, извлечение обломавшейся свечи, восстановление резьбы.
• Как уменьшить расход масла на двигателе ЗМЗ-405, ЗМЗ-406, ЗМЗ-409, доработка крышки клапанов головки блока цилиндров для уменьшения расхода масла на угар.

Газель и УАЗ (Часть III) • CHIPTUNER.RU

Массы: Газель и УАЗ (Часть III)

© И. Н. Скрыдлов, ака Aktuator

Массы. Часть I
Массы. Часть II

Внимание! Статья содержит большое количество графического материала.

УАЗ Патриот с Микас 11 Е2

Минус АКБ прикручивается к кузову на левом брызговике, между АКБ и левой фарой, на приварную шпильку:

Медный плетеный жгут заземления ДВС, прикручен к кузову на приварную шпильку в нижней части левого брызговика:

к двигателю жгут крепится под левой подушкой двигателя,одним из болтов крепления масляного картера (вид снизу):

Массы контроллера ЭСУД, берутся с переднего болта, стягивающего половинки впускного коллектора, рядом с дроссельным патрубком.

Сам контроллер ЭСУД, крепится под капотом, в задней части правого брызговика. Диагностическая колодка стандарта OBDII, находится рядом с контроллером.



Газель с двигателем 405, 406

Минус АКБ прикручивается к массе кабины, на приварную шпильку на площадке, над правым лонжероном, под свесом моторного щита. На эту же шпильку, прикручен плетеный жгут заземления ДВС. В некоторых исполнениях, между приварной шпилькой и минусом АКБ, имеется выключатель массы.

Второй конец плетеного жгута заземления ДВС, прикручен к задней шпильке стягивающей половинки впускного коллектора, вместе с массами контроллера ЭСУД:

Перемычка, заземляющая раму, крепится одним концом к кабине под левой фарой, болтом М6 ( вместе с массами левой части подкапотного жгута),

а вторым концом к раме, по вертикали от первого, на левой стороне рамы болтом М8.

Болт проходит через отверстие в раме, поэтому для надежной затяжки болтового соединения необходимо придерживать головку болта изнутри рамы, спереди, через отверстие для буксировки. На практике встречались болты под ключ 10, 11 и 12 мм. Гайка всегда под ключ 13мм.



Газель с двигателем 4216

Минус АКБ аналогично варианту с ДВС 405 и 406. А вот крепление плетеного жгута заземления ДВС несколько отличается. На двигателе 4216 заземление ДВС крепится на шпильку крепления крышки головки, на задней части двигателя. Во избежание получения ожогов, подтягивать это крепление желательно на холодном двигателе. Ключ на 13мм.

Заземление рамы аналогично двигателям 405, 406:

Масса контроллера ЭСУД (до 2010 г.) берется со шпильки крепления транспортировочной проушины ДВС, в его левой передней части. Гайка под ключ 15мм.

На фото виден так же дополнительный плетеный жгут с рамы на указанную проушину, но на мой взгляд, правильнее его закрепить по аналогии с 405 мотором.

С 2010 года масса контроллера ЭСУД, берется непосредственно с минусовой клеммы АКБ:

Поскольку в Газелях минусы на ЭБН  и задние фонари берутся с рамы, то ненадежное заземление рамы, может вызвать зависимость давления топлива, от количества включенных ламп наружного освещения (габариты, стопы, задний ход и т. д.).

И еще:

С 2010 года на Газелях начал применяться Блок Предохранителей нового образца:

А на ДВС 4216 и катушка зажигания нового образца, внешне напоминающая ВАЗовский модуль зажигания для ЭСУД Январь 5.1.

Датчик неровной дороги на а/м с ДВС 4216 находится в правой передней части рамы.

Если жгут идущий к ДНД не прихвачен стяжками к кронштейну натяжения ремня генератора и патрубку охлаждения, то он может повредиться о движущиеся детали двигателя и вызвать в конечном итоге отказ канала обработки сигнала ДНД в контроллере ЭСУД.

Приведу пример невнимательности слесаря, при замене генератора.

Жгут от ДНД попал между натяжной планкой и шкивом генератора, что вызвало его повреждение и отказ ДНД, MAP_а и ДПДЗ. В данном случае контроллер выжил.



Волга, ДВС Крайслер, ЭСУД Моторола.

Перемычка Минус АКБ – кузов и массы переднего подкапотного жгута, крепятся на отштампованный выступ, снизу и справа от левой фары

Толстый провод заземления ДВС, крепится болтом М8, ключ 13, к левой стороне блока двигателя, под впускным коллектором.

Массы контроллера крепятся двумя – тремя сантиметрами выше, болтом крепящим кронштейн крепления масляного щупа. Болт М8, ключ 13.



Волга, ДВС Крайслер, ЭСУД Микас 11CR .

Отличие от ЭСУД Моторола, в наличии внешнего реле регулятора генератора. Крепится реле регулятор на правом брызговике.

Диагностический разъем стандарта OBDII на таких Волгах, находится в нижней части торпеды, в районе левой коленки водителя.





---



Распиновка ЭБУ Микас | 2 Схемы

1	белый	Катушки зажигания 1 и 4 ( КЗ/1-4) Цепь управления зажиганием. Создает возбуждение в катушке зажигания 1 и 4.
2	черный/белый	Заземление блока управления. ( Общий GNI) Контакт соединен с «массой» автомобиля. Напряжение на контакте относительно «массы» должно быть близким к нулю.
3	белый/зеленый	Реле бензонасоса (РБН ) Управление реле системы топливоподачи. Включение зажигания является для блока управления сигналом на подключение питания (+12 В) к реле системы топливоподачи. При отсутствии опорных сигналов положения коленчатого вала блок управления выключает реле. При возобновлении опорных сигналов положения к.в. блок вновь включает реле бензонасоса.
4	синий/голубой	Регулятор дополнительного воздуха* ( РДВ/1 )
5		Не используется
6	белый/черный	Входной сигнал с датчика массового расхода воздуха «-» (ДМРВ.)
7	черный/желтый	Входной сигнал с датчика массового расхода воздуха «+» (ДМРВ+)
8	розовый	Входной сигнал с датчика положения распределительного вала «+» (ДПРВ +)
9		Не используется
10		Не используется
11	зеленый/белый	Входной сигнал с датчика детонации «+» (ДД +) Сигнал представляет собой напряжение, подаваемое на блок управления с датчика детонации для обнаружения детонации. Блок корректирует угол опережения зажигания в зависимости от уровня детонации для ее гашения
12	белый/желтый	Выход питания датчика положения дроссельной заслонки (ДПДЗ (питание)
13	коричневый	L — линия диагностики (L — Line)
14	черный	Заземление блока управления (Общий GNP) Контакт соединен с «массой» автомобиля. Напряжение на контакте относительно массы должно быть близким к нулю.
15		Не используется
16	розовый/зеленый	Форсунка 2( Ф/2)
17	оранжевый	Форсунка 1 ( Ф/1) Управление форсунками. Напряжение на данные контакты поступает через форсунки, соединенные с +12 В. При включенном зажигании и неработающем двигателе напряжение на контактах равно напряжению аккумулятора. На холостом ходу система зарядки несколько повышает это напряжение. При более высоких частотах вращения или большей нагрузке двигателя возросшая частота и длительность импульса впрыска форсунки вызывают некоторое снижение напряжения по сравнению с напряжением на холостом ходу.
18	синий	Клемма 30 аккумулятора + 12 В ( 30 ) Обеспечивает постоянное питание +12 В электронного блока, в том числе при выключенном зажигании. Напряжение поступает через плавкий предохранитель.
19	синий/красный	Общий(Общий GNO) Контакт соединен с «массой» автомобиля. Напряжение на контакте должно быть равно нулю.
20	коричневый/белый	Катушки зажигания 2 и 3 ( КЗ/2-3 ) Цепь управления зажиганием. Создает возбуждение в катушке зажигания 2 и 3.
21		Не используется
22	розовый/голубой	Лампа диагностики (ЛД ) Управление лампой диагностики. Электронный блок обеспечивает «массу» для включения лампы диагностики. При включенном зажигании и неработающем двигателе лампа должна загораться на 0,6 с и гаснуть, а напряжение на контакте относительно «массы» должно быть близким к нулю. Когда лампа включена, это напряжение совпадает с напряжением аккумулятора.
23		Не используется
24	красный/розовый	Заземление блока управления ( Общий GNI) Контакт соединен с «массой» автомобиля. Напряжение на контакте относительно «массы» должно быть близким к нулю.
25		Не используется
26	желтый/черный	Регулятор дополнительного воздуха ( РДВ/2 )
27	оранж./белый	Замок зажигания, клемма 15 (15) Сигнал «включение» на блок управления с цепи замка зажигания. Сигнал не является питанием блока, он сигнализирует ему о том, что зажигание включено. Напряжение равно напряжению аккумулятора, когда замок зажигания находится в положении «зажигание» или «стартер».
28		Не используется
29		Не используется
30	красный/зеленый	Общий датчиков ( Общий GNA ) Контакт соединен с «массой» автомобиля. Напряжение на контакте относительно «массы» должно быть близким к нулю.
31	желтый/белый	Канал управления прожитом датчика массового расхода воздуха (прожиг ДМРВ)
32		Не используется
33		Не используется
34	оранж./красный	Форсунка 4( Ф/4)
35	желтый/зеленый	Форсунка 3( Ф/3) см. контакты 16 и 17.
36	кори ч/голубо и	Входной сигнал с потенциометра регулировки СО (ПТСО +)
37	оранж./зеленый	Вход+12В(12)
38		Не используется
39		Не используется
40		Не используется
41		Не используется
42		Не используется
43	синий/черный	Выходной сигнал (логического уровня) на тахометр
44	белый/розовый	Входной сигнал с датчика температуры воздуха на впуске (ДТВ)
45	белый/синий	Входной сигнал с датчика температуры охлаждающей жидкости (ДТОХЛ ) Электронный блок управления посылает сигнал 5 В на датчик температуры охлаждающей жидкости, который представляет собой термистор. Датчик, соединенный также с «массой», меняет напряжение в зависимости от температуры охлаждающей жидкости.
46	белый/коричневый	Главное реле ( РГЛ )
47		Не используется
48	желтый/синий	Входной сигнал с датчика положения коленчатого вала «-» (ДПКВ -)
49	белый/голубой	Входной сигнал с датчика положения коленчатого вала (Дпкв+) Контакты обеспечивают электронный блок данными о частоте вращения и положении коленчатого вала. При включенном зажигании, но неработающем двигателе напряжение должно быть ниже 1В. При вращении коленчатого вала напряжение увеличивается с ростом частоты вращения.
50		Не используется
51		Не используется
52		Не используется
53	зеленый	Входной сигнал с датчика положения дроссельной заслонки «+» (ДПДЗ+) Напряжение входного сигнала датчика положения дроссельной заслонки, которое соответствует фактическим изменениям положения дроссельной заслонки, изменяется в диапазоне от 0 до 5 В. Как правило, на холостом ходу напряжение ниже 1 В, а при полностью открытой дроссельной заслонке составляет 4,4…4,7 В.
54		Не используется
55	красный/синий	К — линия диагностики ( K-Line ) По этой линии осуществляется связь с диагностическим оборудованием (тестер, стенд и т. д.)

Мотор-тестеры и осциллографы :: Программный модуль ГАЗ, УАЗ Автоас-скан — DIAG2CAR.RU

Название модели	Диагностируемая система	Основные возможности
		Коды неисправностей	Параметры	Исполнительные механизмы	Специальные функции	Идентификация	Автоопределение
Валдай	Двигатель ММЗ Д245 Евро-3, ЭБУ BOSCH EDC7UC31	+	+	+	+	+	+
	Двигатель Cummins ISF 3. 8, ЭБУ CM2220 (Евро-3)	+	+	+	Обороты ХХ, обороты ХХ при прогреве, контрольный журнал ЭБУ, нештатная работа двигателя, монитор рабочего цикла, защита двигателя, регулятор скорости движения и др.	+	—
	Двигатель Cummins ISF 3.8, ЭБУ CM2220 (Евро-4)	+	+	+	Обороты ХХ, обороты ХХ при прогреве, контрольный журнал ЭБУ, нештатная работа двигателя, монитор рабочего цикла, защита двигателя, регулятор скорости движения и др.	+	—
	ABS BOSCH 5.3	+	+	—	+	—	—
	ABS BOSCH 8. 1	+	+	+	+	—	—
Волга, Волга Siber	Двигатель Крайслер 2.4, ЭБУ Motorola	+	+	+	+	—	—
	Двигатель Крайслер 2.4, ЭБУ Микас 11CR (Евро-3)	+	+	+	+	+	+
	Двигатель ГАЗ-560, VDO Steyr	+	+	—	—	+	+
	Двигатель ЗМЗ-406, ЭБУ VS5. 6 ИТЭЛМА	+	+	+	+	+	+
	Двигатель ЗМЗ-406, ЭБУ АВТРОН М1.5.4	+	+	+	+	+	+
	Двигатель ЗМЗ-406, ЭБУ Микас 5.4	+	+	+	+	+	+
	Двигатель ЗМЗ-405, 406 с карб., ЭБУ Микас 5.4КЗ	+	+	+	—	+	+
	Двигатель ЗМЗ-405, 406 с карб. , ЭБУ Микас 7.1КЗ	+	+	+	—	+	+
	Двигатель ЗМЗ-405, 406, ЭБУ Микас 7.1	+	+	+	+	+	+
	Двигатель ЗМЗ-405, 406, ЭБУ СОАТЭ 302	+	+	+	+	+	+
	ABS BOSCH 5.3	+	+	—	+	—	—
	ABS BOSCH 8. 1	+	+	+	+	—	—
ГАЗ 3307, 3309	Двигатель ММЗ Д245 Евро-3, ЭБУ BOSCH EDC7UC31	+	+	+	+	+	+
	Двигатель ЗМЗ-5231, ЭБУ Микас 11V8	+	+	+	+	+	+
Газель, Соболь	Двигатель, ЭБУ BOSCH ME 17.9.7	+	+	+	+	+	+
	Двигатель Cummins ISF 2. 8, ЭБУ CM2220 (Евро-3)	+	+	+	Кодирование форсунок, обороты ХХ, обороты ХХ при прогреве, контрольный журнал ЭБУ, нештатная работа двигателя, монитор рабочего цикла, защита двигателя, регулятор скорости движения и др.	+	—
	Двигатель Cummins ISF 2.8, ЭБУ CM2220E (Евро-4)	+	+	+	Кодирование форсунок, обороты ХХ, обороты ХХ при прогреве, контрольный журнал ЭБУ, нештатная работа двигателя, монитор рабочего цикла, защита двигателя, регулятор скорости движения и др.	+	—
	Двигатель ГАЗ-560, VDO Steyr	+	+	—	—	+	+
	Двигатель ЗМЗ-405, ЭБУ VS8 ИТЭЛМА (Евро-2)	+	+	+	+	+	+
	Двигатель УМЗ-4216, ЭБУ Микас 10. 3	+	+	+	+	+	+
	Двигатель ЗМЗ-405, ЭБУ Микас 11 (Евро-2)	+	+	+	+	+	+
	Двигатель ЗМЗ-405, эл. дроссель, ЭБУ Микас 11ЕТ (Евро-3)	+	+	+	+	+	+
	Двигатель УМЗ-42164, ЭБУ Микас 12.3 (Евро-4)	+	+	+	+	+	+
	Двигатель УМЗ-421647 газ/бензин, ЭБУ Микас 12 (Евро-4)	+	+	+	+	+	—
	Двигатель ЗМЗ-405 газ/бензин, ЭБУ Микас 12 (Евро-4)	+	+	+	+	+	—
	Двигатель ЗМЗ-405, 406 с карб. , ЭБУ Микас 5.4КЗ	+	+	+	—	+	+
	Двигатель ЗМЗ-405, 406 с карб., ЭБУ Микас 7.1КЗ	+	+	+	—	+	+
	Двигатель ЗМЗ-405, 406, ЭБУ Микас 7.1	+	+	+	+	+	+
	Двигатель ЗМЗ-405, 406, ЭБУ СОАТЭ 302	+	+	+	+	+	+
	Двигатель ЗМЗ-405, ЭБУ СОАТЭ 31	+	+	+	+	+	+
	ABS BOSCH 5. 3	+	+	—	+	—	—
	ABS BOSCH 8.1	+	+	+	+	—	—
Газель Next	Двигатель Cummins ISF 2.8, ЭБУ CM2220E (Евро-4)	+	+	+	Кодирование форсунок, обороты ХХ, обороты ХХ при прогреве, контрольный журнал ЭБУ, нештатная работа двигателя, монитор рабочего цикла, защита двигателя, регулятор скорости движения и др.	+	—

отказ в работе из-за плохой массы инструкция по поиску неисправности своими руками с видео и фото • Сам автоэлектрик

Многие владельцы Газелей с 405-м двигателем жалуются на внезапные отказы автомобиля, выражающиеся в проблемной работе силового агрегата. Симптоматика у всех разная – от «чихания» и полной остановки, и до отсутствия реакции двигателя на педаль газа. Как показывает опыт – виной всему некачественная проводка на Газель 405, вернее ее отдельные элементы.

Газель с двигателем, отвечающим нормативам ЕВРО-3

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с  привязкой к экологическим требованиям.

Поэтому, отличаются:

1. Большим количеством всевозможных датчиков;
2. Увеличенной длиной проводов;
3. Электронными блоками управления подсистемами и всем силовым агрегатом;
4. Бортовым диагностическим модулем (компьютером).

Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522

Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

Правильно подключенный диагностический модуль поможет определить проблему электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

• бортовой компьютер,
• маршрутный компьютер;
• мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

• Положение шагового двигателя.
• Обороты двигателя.
• Коды ошибок контроллера впрыска.
• Массовый расход воздуха.
• Положение дроссельной заслонки.
• Значение бортового напряжения.

Обратите внимание. При возникновении неисправностей в работе силового агрегата, маршрутный ПК сообщит ошибки. По их расшифровке можно догадаться, какая схема электропроводки на Газель 405 подлежит пристальному контролю. Но об истинной причине он, конечно же «не скажет», а лишь укажет на вероятную причину, вызвавшую нестабильную работу того или иного узла.

Масса автомобиля

Обилие проводов может усложнить задачу по поиску неисправного контакта. Картинка взята отсюда.

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

1. С дросселем;
2. С датчиком коленвала;
3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

Обратите внимание: Для лучшего контакта с массой автомобиля электроника дросселя запитана отдельным проводом – на фото ниже.

Провод с желтой изоляцией на конце — та самая «масса» дросселя. Фото принадлежит AvFoRadi.

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру. Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
2. Зачищаете;
3. Прикручиваете новый контакт;
4. Изолируете;
5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Совет: если предстоит замена проводки своими руками, то не поленитесь при снятии старых жгутов отмечать на новой проводке узлы и контакты, к которым она будет подключаться. Для этого потребуется скотч и бумага с ручкой – подписывайте и приклеивайте к проводке рукотворные подсказки (данный совет поможет и при использовании деталей с других авто — см. статью Схема электропроводки ГАЗель 406).

Отключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок

Резюме

Как видите, даже простой проводок может послужить причиной остановки автомобиля. И если такая ситуация застанет вас вдали от дома – посмотрите и проверьте «массу» электронных узлов двигателя. При обнаружении такого явления, благодаря нашей статье вы легко справитесь с ее устранением. Удачного пути!

Схема электрооборудования

Газель 406 Форсунка. Схема электрооборудования Газель. Технические моменты зимних операций

Эти знания помогут, если вам нужно отремонтировать проводку и найти неисправность. Несмотря на то, что автомобили отечественного производства не оснащены таким количеством приборов и устройств, как импортные, их схемы также довольно сложны. Что такое Электросхема ГАЗ-3110, какие неисправности для нее характерны и что нужно знать о профилактике — читайте в этой статье.

[Скрыть]

Электросхема

Особенности электрооборудования

Включает в себя такие подсистемы:

• система запуска двигателя;
• зажигания, в состав которого входят распределитель, свечи, катушка и т. д .;
• внешнее покрытие автомобилей, включая противотуманную оптику, световую сигнализацию и поворотники;
• приборная панель;
• освещение кабины, а также всех установленных в ней устройств;
• Система отопления — печная;
• узел стеклоочистителя;
• Фара Осветительное устройство;
• Система управления двигателем на микропроцессоре;
• блок установки предохранительных устройств.

Фотогалерея «Схемы подключения подсистем»

Возможные неисправности проводки

Какие сбои в работе ГАЗ 31105 с мотором Chrysler, газом 31029 или любой другой могут возникнуть:

1. Нет контакта. Такая неисправность может быть связана с обрывом проводки, окислением выводов или их сгоранием. Если контакт окислился, его нужно почистить, если оборвался провод, затем подлежит восстановлению, если причина кроется в подгорании, то для начала необходимо устранить проблему перенапряжения.Возможно, что разъем просто вышел из гнезда, это часто бывает при плохой фиксации вилки и постоянной езде по неровной дороге.
2. Разряд АКБ. Чаще всего такая проблема возникает в холодное время года — на морозе аккумуляторы наиболее подвержены разряду. Если это произошло в теплое время года, то нужно проверить заряд аккумулятора, уровень и плотность электролита, а также корпус на предмет повреждений.
3. Цепь крановая. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера.Отверстие нужно устранить, заменив провод, а замененный провод тоже нужно обмотать изолентой — это создаст дополнительный слой изоляции. При прокладке проводов следите за тем, чтобы они не попадали в действие движущихся механизмов, иначе это приведет к очередному завтраку изоляции и обрыва.
4. Сжигание предохранительного элемента. Наиболее актуальна такая проблема для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимы, то предохранитель просто не сможет выдержать нагрузку, что приведет к его выходу из строя.

Профилактика проводки

Что нужно знать о профилактике электросети:

1. Не допускается использование самодельных предохранителей монет, отрезков проволоки и т. Д. Такая проблема может привести к короткому замыканию. цепи, в более тяжелых случаях это может спровоцировать возгорание.
2. Помните, что автомобильный аккумулятор нужен периодический. Не реже одного раза в год нужно подзаряжать аккумулятор, также следует проводить диагностику плотности рабочей жидкости в банках и ее уровня.Если вы заметили, что в банках мало электролита, то нужно долить его уровень.
3. Если вы самостоятельно устанавливаете противоугонную систему, видеорегистратор и другие устройства, то убедитесь, что проводное соединение качественное и надежное.
4. Если в работе электрооборудования обнаружены неисправности, их необходимо устранить как можно быстрее. При необходимости обратитесь к электрику.

Работа всех электрических элементов в транспортных средствах зависит от состояния электропроводки и источников тока.Владельцам отечественных коммерческих автомобилей особенно полезно читать умение читать и понимать блок питания газелей, учитывая возраст и состояние многих из этих машин.

[Скрыть]

Признаки неисправности

Признаками наличия проблем с электромобилем Газель являются отказы различных систем, например, систем отопления или сигнализации. Если проверка и замена предохранителей, защищающих этот участок цепи, не помогает, значит проблема заключается непосредственно в проводке.На неисправность проводки указывает повторный замес установленной новой плавильной вставки.

Типичные «симптомы»:

1. Двигатель не запускается. Если не работает стартер и тусклые лампы на панели приборов в панели приборов, то причина в разряженном аккумуляторе. Если лампы горят нормально, но стартер не работает, причину проблемы следует искать в проводке. При стартере и отсутствии пробоев в цилиндрах причина может быть в электрических цепях системы зажигания.Исправить неисправность можно, зарядив аккумулятор или заменив поврежденные предметы.
2. Горящая лампа заряда аккумулятора при устойчиво работающем двигателе указывает на проблемы в электрической цепи генератора или обрыв приводного ремня. На автомобилях газель есть вольтметр, измеряющий напряжение в бортовой сети. О работе генератора можно судить по показаниям этого устройства. При возникновении таких проблем производится замена ремня или переборки генератора с заменой сгоревших элементов.
3. Появление запаха Гэри свидетельствует о перегреве элементов проводки, что может произойти из-за поврежденной изоляции. В этой ситуации необходимо проверить состояние предохранителей и прозвонить тестером все участки цепи, чтобы определить место замыкания. Для ремонта потребуется заменить поврежденные участки цепи и уложить их таким образом, чтобы исключить повторное стирание.
4. О замыканиях в цепи свидетельствует о нестабильной работе осветительных приборов.При слишком ярком сухом окороке или ритмичной пульсации причину нужно искать в выдающемся регуляторе напряжения, установленном на генераторе. Замена регулятора производится на снятом генераторе. Параллельно можно проверить состояние щеток и коллектора.
5. Отключенные участки цепи. Это возможно из-за окисления и сброса контактов или проводов. При полном выходе из строя системы питания проверьте состояние АКБ и клемм на ней. Когда контакты на аккумуляторе окисляются, они не могут передавать высокую прочность.При этом могут работать элементы подсветки, радио, дворники. Но при попытке завести все освещение гаснет. Исправить проблему можно чисткой и подтяжкой контактов.

Электрошем Газель с карбюратором

Ниже представлена ​​типовая электрическая схема выпуска машин с 1995 по 2003 год с карбюраторными двигателями моделей ЗМЗ 402, ЗМЗ 421 и ЗМЗ 406. В зависимости от модели машины (ГАЗ 3302, 33021, 2705, др.) могут быть отличия в схеме электрооборудования.

Электромонтажник машин с карбюраторными двигателями ЗМЗ 402 и УМЗ 421

Расположение узлов и проводки на Газель Электрошем:

1. Б1 — электронный датчик для измерения давления масла в двигателе.
2. B2 — вспомогательный датчик, сигнализирующий о слишком низком давлении в системе смазки. Работает совместно со световой сигнализацией, установленной на комбинации приборов (H7).
3. B5 — Индикация падения жидкости в бачке гидропривода тормозов.Когда уровень опускается ниже критической отметки на комбинации приборов (H56), это также является сигналом ручного тормоза с задержкой.
4. B7 — термодатчик, контролирующий температуру жидкости в системе охлаждения.
5. B8 — Включение индикатора перегрева двигателя. Включает лампу H8, установленную на комбинации приборов.
6. В12 — прибор для измерения уровня топлива в баке.
7. B68 — Датчик дозатора.
8. D4 — Экономическое управление системой поддержки холостого хода.
9. Е1 и Е2 — фары головного света на левой и правой сторонах кузова. В фарах установлены лампы передних габаритов (обозначены на схеме N62 и H63) и лампы основного света (H64 и H65). Лампы имеют дальний (H64-1 и H65-1) и средний (H-64-2 и H65-2) свет, питающийся от отдельных цепей.
10. E7 и E8 — головы поворотов установлены рядом с фарами (левая и правая сторона автомобиля).
11. E9 и E10 — Дополнительные повторители стрелок, установленные на передних крыльях.
12. E16 — Освещение салона водительской и пассажирской кабины.
13. E17 — подсветка внутреннего объема грузового отсека (применяется на бортовой тележке и фургоне).
14. E27 и E28 — Комбинированные фонари на задней части рамы или кузова, включая стоп-сигналы (H74 и H75), указатель поворота (H78 и H79), габаритный свет (H76 и H77), противотуманный фонарь (H70). и H71) и индикатор реверсивной трансмиссии (H72 и H73).
15. E30 и E64 — Два потолочных фонаря заднего регистрационного знака.
16. Е35 — лампа заготовки.
17. E59 — Прикуриватель в салоне.
18. E65 — система подсветки второго ряда пассажирских сидений (применяется только на машинах с двухместной пассажирской кабиной). К этой цепи на шинах подключено несколько плафонов.
19. F1, F2, F3 и F4 — Свечи устанавливаемые в цилиндры.
20. F41, F42 и F43 — три монтажных блока предохранителей и реле.
21. G1 — генератор установлен на двигателе.
22. G2 — аккумулятор.
23. h2 — Клэксон.
24. H6 — зуммер в панели приборов.
25. h26 — сигнализаторы направлений направления, размещенные на комбинациях приборов. Кроме того, имеется предупреждающий сигнал об аварийном остатке топлива (на схеме обозначен h29), индикаторы включения света (h30) и габаритов (H59).
26. H66-H69 — четыре маленькие лампочки для подсветки комбинации приборов.
27. К1 — реле включения стартера.
28. K3 — Реле выбора двигателя, двигателя, двигателя, очистителя двигателя.
29. K12 — Размытые поворотники.
30. K13 — концевой выключатель лампы включенного стояночного тормоза.
31. К16 — Переключатель.
32. М1 — Двигатель пусковой (стартер).
33. М2 — электродвигатель привода вентилятора отопителя.
34. M4 — Электродвигатель привода очистителя щеток очистителя стекла.
35. M5 — привод жидкостного насоса для стекловаты.
36. М20 — дополнительный электронасос расширенной системы отопления (применяется на грузопассажирских автомобилях и автобусах).Он работает вместе с переключателем, обозначенным на схеме как S65.

37. M38 и M39 — Электрокорреляторы угловых фар.
38. Р1 — комбинация приборов в составе спидометра (на схеме Р2), тахометра (положение Р3), вольтметра бортовой сети (на схеме Р5), указателя температуры жидкости в системе охлаждения ( Позиция P6), указатель параметра давления в системе смазки (на схеме P7) и указатель количества топлива в баке (позиция P8).
39. R1 … R4 — резисторы помех в высоковольтных проводах.
40. R12 — сопротивление регулировки ротора электродвигателя вентилятора отопителя.
41. S1 — Активация зажигания (в замке).
42. S3 — выключатель потолка дополнительного освещения дополнительного ряда сидений (для автомобилей с двойной кабиной).
43. S5 — Лампы аварийного выключателя поворотов.
44. S6 — переключатель ступеней сопротивления, предназначенный для регулировки скорости вращения вентилятора отопителя.
45. S9 — Испуганный переключатель указателей поворота.
46. S12 — Напуганный рычаг переключения режимов работы системы очистки стекол.
47. S13 — дистанционное отключение АКБ от бортовой сети.
48. S18 — выключатель нити накала противосветных ламп, установленных в задних фонарях.
49. S29 — Концевой выключатель фонарей заднего хода.
50. S30 — концевой выключатель сигналов торможения.
51. S36 — сигнализация.
52. S39 — головка переключателя режимов работы наружного освещения.
53. S52 — выключение лампы стояночного тормоза.
54. S72 — Управление режимами экономайзера.
55. У1 — магнитофон или магнитола.
56. Т1 — катушка зажигания.
57. V2 — транзисторный переключатель режима работы системы зажигания.
58. Х1 — розетка для включения вилки переносной лампы.
59. Y3 — Клапан с электромагнитной катушкой на карбюраторе.

Электрошем Газель с форсункой

После рестайлинга в 2003 году в «Газель Электрошем» произошли изменения, связанные с применением новых устройств контроля и управления, а также расширением решений по силовым установкам.Ниже представлена ​​схема машины с инжекторным двигателем ЗМЗ 405. Электропроводка машин может иметь переменную (в зависимости от моторов, года выпуска и кузова).

Схема газели с мотором ЗМЗ 405 (соответствие Евро 2)

1. В1 — Измеритель давления масла.
2. B2 — электронный датчик для включения сигнализации аварийного давления масла.
3. В5 — механизм измерения уровня жидкости в бачке привода тормозов.
4. B7 — прибор для измерения температуры жидкости в системе охлаждения.Работает совместно с сигнальной лампой, которая включается отдельным датчиком управления (на схеме В8).
5. B12 — измерение уровня топлива. На некоторых машинах (например, ГАЗ 33027) возможно использование второго бака, в котором установлен второй датчик (обозначен на схеме как В13).
6. B46 — Датчик измерения скорости движения.
7. В57 — дополнительный датчик включения электромагнитной муфты привода вентилятора (используется на некоторых машинах с карбюраторными двигателями ЗМЗ 402 или УМП 421).Сигнал с датчика поступает в отдельный контроллер, указанный на кодовой схеме D28.
8. D7 — дополнительный модуль управления антиблокировочной системой в приводе тормозов (на старых машинах практически не встречается).
9. D21 — это коммутационный блок для регулирования температуры и направления потока нагрева.
10. D27 — Ресостат, регулирующий степень свечения ламп комбинированного освещения.
11. Е1 и Е2 — фары головного света. В составе фар есть габариты (на схеме обозначены как H62 и H63), средний (лампы H98 и H99) и дальний (лампы h200 и h201) свет.В рестайлинговых фарах поворотники интегрированы в блок фары (лампы х202 и 103).
12. E9 и E10 — боковые дополнительные поворотники.
13. E16 — Панель освещения водителя и пассажиров.
14. E18 и E19 — Плаферы дополнительного освещения (применимы только к автофетам). Для автобусов используются три потолка — один справа (E20) и два слева (E60 и 61). Управление световыми лучами осуществляется переключателями, обозначенными S62 и S63.
15. E27 и E28 — Задний комбинированный фонарь.В составе фонарей есть габариты (на схеме обозначены H76 и H77), противотуманные (положение H70 и H71), задний ход (лампы H72 и H73), тормозные огни (на схеме N74 и H75) и повороты ( лампы H78 и H79).
16. E30 и E64 — Система подсветки номеров.
17. Е35 — лампа освещения моторного отсека.
18. E59 — Прикуриватель.
19. E63 — дополнительный потолок для освещения подножки раздвижной двери (на микроавтобусах и автобусах).
20. E65 — дополнительный потолок для подсветки сидений второго ряда (применяется только для грузопассажирских версий).
21. E71 — Коробка системы подсветки на панели приборов.
22. F1-F4 — система зажигания (свечи).
23. F41 — Блок предохранителей для подкастов.
24. F42 и F43 — два блока вставок с предохранителями и реле в панели приборов.
25. G1 и G2 — основные источники тока (генератор и аккумулятор соответственно).
26. h2 и h3 — двухтональный клаксон (низкий и высокий).
27. К1 — Пуск стартера.
28. KZ — блок управления очисткой стекол.
29. К7 — реле Классона.
30. К12 — Регулятор поворота.
31. К13 — Контроллер «обработчика» сигнализации.
32. К16 — Дистанционный деактиватор аккумуляторной батареи (применяется только для автобусов). Управление устройством осуществляется с помощью кнопки S13.
33. К40 — управление фарами.
34. М1 — стартер.
35. M2, M4 и M8 — Двигатели вентилятора отопителя, стеклоочистителя и насоса омывателя.
36. М8 — Электропром Контур Контур дополнительной печки (для автобусов и грузопассажирских автомобилей с двухрядной кабиной).Устанавливается совместно со вторым радиатором и вентилятором на нем, который приводится в движение двигателем М20.
37. M38 и M39 — Электрические фары с блокировкой наклона Correal. Управляется с помощью регулятора S116.
38. М43 — электропривод крана главного подогревателя.
39. P2 — комбинация электронных устройств.
40. R12 и R13 — сопротивления переключения скоростей вентиляторов основного и дополнительного отопителей.
41. S1 — активация системы запуска и электронных устройств.
42. S3 — выключатель дополнительного потолочного освещения второго ряда (только грузопассажирский вариант).
43. S5 — сигнализация.
44. S6 — Насос системы управления и отопления.
45. S9 — Переключение режимов работы поворотников и фар.
46. S12 — выбор режимов работы лобового стекла.
47. S29 — Фонарь заднего хода Consepher.
48. S30 — Триггер педали триггера.
49. S39 — Выключатель света.
50. S52 — Корректор рычага стояночного тормоза.
51. S54 — Тестовая система сигнализации.
52. S60 — Consepheric подсветки ерунды коробки.
53. S62 и S63 — управление освещением пассажирского салона автобуса.
54. S73 — Переключатель скорости вентилятора дополнительного отопителя (автобус и грузопассажирская газель).
55. У — магнитола.

На карбюраторных машинах с двигателями ЗМЗ 402 и УМН 421 дополнительно имеются цепи:

• R1-R4 — система резисторов интерференционных свечей;
• D4 — система управления экономайзером карбюратора;
• B68 — датчик системы распределения импульсов зажигания;
• S72 — управление системой экономайзера;
• Т1 — стандартная катушка зажигания;
• V1 — регулятор зарядного напряжения;
• В2 — переключатель на основе транзисторной схемы;
• YZ — Клапан экономайзера на карбюраторе;
• Y48 — муфта привода вентилятора электромагнитная (на деталях машин).

После очередного рестайлинга в 2010 году Газель ушла в серию с торговым обозначением. Схема электрики для базового газа 3302-216 с двигателем UMP 4216 (Евро 3) состоит из отдельных жгутов, схема подключения которых показана ниже.

Провода и блоки Есуда Газель Бизнес

1. Клапан электромагнитный системы улавливания паров бензина.
2. Датчик дроссельной заслонки.
3. Датчик температуры двигателя.
4. Муфта привода вентилятора.
5. Модуль контроля холостого хода.
6. Генератор.
7. Сигнал снижения давления масла ниже аварийной отметки.
8. Катушка общей системы зажигания.
9. Свечи.
10. Измеритель давления и температуры воздуха на фильтре.
11. Датчик положения распредвала.
12. Датчик положения коленвала.
13. Разъем жгута проводов лямбда-зонда.
14. Лямбда-зонд.
15. Датчик неисправностей на дороге.
16. Датчик наличия детонационного горения.
17. Разъем для проводки сопла.
18. Форсунки.

Ремонт переключателя на муфте показан на видео с канала Гараж Автолем.

Передняя часть кабины установлена ​​на связке ЭБУД.

Передний жуг

1. Фара
2. Стартер.
3. Аккумулятор.
4. Монтажный блок реле и предохранителей.
5. Генератор.
6. Фара
7. Привод стеклоочистителей.
8. Очки для чистки обуви.
9. Подсветка моторного отсека.
10. Низкочастотные часы.
11. Насос омывателя.
12. Башмак первой привязи системы ABS.
13. Измеритель уровня жидкости тормозного привода.
14. Блок второй жгут системы ABS.
15. Стартер управление.
16. Высокотональный Cluson.
17. Подогреватель крановый трубопроводный.
18. Башмак сварного ремня привода крана.
19. Насос отопителя задней части салона (на автобусах и грузопассажирских версиях).
20. Подушечки связки системы Эсуд.
21. Аналогично.
22. Аналогично.
23. Подключение жгута проводов задней части автомобиля.
24. Аналогично.
25. Накладка жгуты панели инструментов.
26. Аналогично.
27. Разъем контроллера мотора.

Для панели приборов используется отдельный жгут проводов.

Электропроводка Электропроводка щитовых приборов Газель Бизнес, Часть 1

Жгут правый рычаг модуля рулевого управления.

Подключение масс.

Гнездо левого динамика аудиосистемы.

Привод зеркала заднего вида на правой двери.

Жгут проводов этого зеркала.

Аналогично.

Электропроводка потолка кабины.

Подвесной динамик.

Аналогично.

Подсветка подножки двери.

Соединительный разъем с нижним жгутом.

Вентилятор второго отопителя.

Сопротивление.

Обратный трансцендер.

Определитель скорости.

Контроллер ручного тормоза.

Разъем электрики на левой двери.

Разъем проводки зеркала на левой двери.

Привод зеркала заднего вида на левой двери.

Фиксатор подсветки справа.

Аналогично левому.

Дополнительные лампы подсветки салона (автобус).

Аналогично.

Блок реле и вставки предохранителей в щитке приборов.

Контроллер системы обогрева зеркал.

Контроллер среднего света.

Контроллер дальнего света.

Контроллер Classone.

Регулятор системы отопления.

Контроллер очистки стекла.

Резерв.

Блок предохранителей.

Контроллер системы освещения.

Контроллер системы микроклимата.

Комбинация электронных устройств.

Заслонки в каналах подачи воздуха на стекла и зоны водителя и пассажира.

Приводы дефлекторов в панели.

Центральный вентиль в воздуховоде микроклимата.

Клапан рециркуляции.

Дополнительная розетка.

Сигарета.

Вентилятор микроклимата.

Нагреватель револьвера.

Подсветка в бардачке.

Consemist иллюминация.

Освещение кабины.

Консемист на рычаге педали тормоза.

Магнитный разъем №1.

Магнитный разъем №2.

Резерв.

Переходной жгут.

Жгут системы микроклимата.

Для машин с АБС есть отдельный жгут.

Задний жгут проводов

1. Соединительный разъем.
2. Аналогично.
3. Забор топлива из бака.
4. Подключение проводки заднего стекла с правой стороны.
5. Аналогично левой стороне.
6. Фонарь правый.
7. Фонарь слева.
8. Световой знак.

В случае установки на газель дизельного двигателя Cummins меняют клаксоны моторного отсека и кабины. Вместо свечей зажигания устанавливаются контрольные свечи, упрощающие запуск мотора при низких температурах.Кроме того, есть дополнительные цепи педали газа и дополнительный автономный отопитель.

Электросхема автомобиля ГАЗ 3110 не представляет особой сложности, но может быть разной в зависимости от типа установленного двигателя. Схема газ 3110 несколько сложнее, так как он оснащен электронной системой управления двигателем.

Двигатель Система зажигания Газ 3110

Автомобили с еще одной увеличивающейся связкой электропроводки, и не так много датчиков, как те, что установлены на 406-м двигателе.

Как и в любом автомобиле, в блоке питания газ 3110 присутствует автомобильная проводка с разъемами, различными реле и датчиками, предохранителями, приборами, а также источниками и потребителями энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Установлен электронный спидометр. Следует отметить, что предыдущий спидометр оснащался механическим приводом (тросиком). Также в отличии от 31029 на модели 3110 появился тахометр.

А вот на Газовской машине сразу заработал новый прибор без проблем, а потому со спидометром и тахометром возникли разные проблемы.

Тахометр в первых моделях заметил следующий недостаток — стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел устройство до ума, и владельцам первой машины пришлось устранять недостаток своими руками — дополнительный резистор в схеме тахометра.

Тахометр от Волги 3110

После 1999 года эта проблема исчезла на машинах. Также надо сказать, что производители устройств на «Волге» были разные — они выпускались во Владимире и Риге.

Генератор

Генератор предназначен для выработки тока, столь необходимого для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя генераторы на «Волге» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 ампер, но в двигателе GSM 406 мощность генераторов другая, да и вырабатывают они разные — от 72 до 120 ампер. Основные производители электрооборудования для Волги — «Стартвалл», «Прамо», ЛКД, Катьк, Динамо.

Стартер

С помощью стартера запускается двигатель, и от того, сколько он работает, зависит, пойдет машина или нет. Для моторов 3110 стартеры выпускают многие производители, также они различаются по мощности.

Так стартер на автомобиль Волга 3110 выглядит как

Для ЗМЗ 402 существует множество типов пусковых устройств двигателя, но в основном они делятся на большие и малые. Маленький стартер в среднем имеет мощность около 1 кВт, большой — от 1.От 5 до 1,8 кВт. Производители тоже разные. Самыми известными считаются стартеры марок БАТЭ (Республика Беларусь), Катк, ЛКД, Fenox, «Прамо», ЗМЗ КЕНО.

На сегодняшний день автомобили Газель используются во многих отраслях современного бизнеса. Чтобы обеспечить работоспособность автомобиля, необходимо обращать внимание не только на работоспособность основных узлов и агрегатов, но также. Из этого материала вы узнаете все необходимое о работе электропроводки и ее неисправностях.

[Скрыть]

Признаки неисправностей

В автомобилях Газели 405 евро 2, 402, 406, 4216, 2705, 3302 или бизнес Дизель:

1. Двигатель не запускается. Автомобиль не может выполнять свою основную функцию при неработающем двигателе. Либо бизнес дизель, 402, 406, 405 евро 2, 4216, 3302, 2705 поврежден, либо вышел из строя один из агрегатов или механизмов автомобиля.
2. Двигатель автомобиля заводится, но электрооборудование работает некорректно или с перебоями.

В том случае, если в результате попыток запуска двигателя агрегат не запускается, но при этом в мотор поступает топливо, то, скорее всего, проблема в электрооборудовании:

1. В В том случае, если транспорт оборудован карбюратором, следует обратить внимание на диагностику высоковольтных кабелей и свечей. Кстати, довольно часто на старых машинах газель с карбюратором на практике доставляет неудобства водителю. Если высоковольтные кабели отработали свой ресурсный ресурс, двигатель будет работать некорректно.Так что сначала проверьте их. Не лишнего будет на Газели с карбюратором, чтобы проверить работоспособность траверсы и катушки. Помимо высоковольтных проводов можно провести диагностику электрической цепи в подкапотном пространстве.
2. В случае с инжектором ситуация несколько иная. Конечно, высоковольтные провода тоже могут вызвать повреждения, но в первую очередь необходимо обратить внимание на электрооборудование. В частности, вас интересует система управления двигателем.В том случае, если система управления форсункой не сможет должным образом обработать импульсы, поступающие в регулятор, как следствие, она не сможет отдавать команды остальным узлам и механизмам. Соответственно начнутся перебои в работе двигателя.

Электропроводка грудного отсека

Как показывает практика, в большинстве автомобилей Газель Бизнес Дизель, 402, 406, Евро 2, 405, 3302, 2705 и другие причины поломок залиты или сгорели контакты. В данном случае речь идет о контактах в замке зажигания.При неработоспособности замка или блока зажигания в транспортной кабине как минимум не сможет работать освещение. Также неисправное электрооборудование может привести к неработоспособности омывателей, вентиляторов, дворников и т.д.

Типы силовых агрегатов

Производитель Газель Бизнес Дизель, 402, 405, 406, 2705, 3302 и других моделей — Горьковский автозавод.

Изначально при производстве и сборке транспорта использовалось два типа двигателей:

• карбюраторные двигатели производства УМН;
,
• , инжекторные и карбюраторные двигатели, поставленные ЗМЗ (Саволжское предприятие).

Суть данного подхода заключалась в модернизации и унификации силовых агрегатов бизнес-дизелей моделей 402, 405, 406, 2705, 3302 и других с автомобилями ОЗА и Волга. Конечно, в случае с грузовыми машинами была переделана схема электрочашей.

Для отдельных типов двигателей применялась другая схема:

1. При транспортировке с форсункой ДВС работа системы зажигания топливной смеси изначально была требовательной. Такие агрегаты оснащались электронными элементами зажигания, узлами управления впрыском.Конечно, в таких агрегатах немаловажную роль играет качество топлива.
2. Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но также имеют определенные особенности. Конечно, схема электропроводки в карбюраторных моторах отличается от форсунок.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель начал выпуск версии под названием «Business Diesel». В случае с дизельным двигателем электрическая схема также претерпела определенные изменения.В частности, такие автомобили оснащены более мощным стартером, аккумулятором и генератором (автор видео — г-н Борода).

Причины поломки

Если вы являетесь владельцем автомобиля Газель, то схема электрической схемы вам пригодится в любом случае. Как минимум, чтобы при необходимости можно было выявить те или иные поломки, вызванные использованием некачественного топлива.

Причиной неработоспособности электроприборов могут служить экстремальные климатические условия:

1. К сложным климатическим условиям относятся сильные холода.При наступлении морозов нагрузка на электрическую цепь автомобиля увеличивается, и здесь не играет роли тип мотора — карбюраторный или инжекторный. Особенно нагрузка на электрооборудование заметна при утреннем пуске мотора.
2. Вне зависимости от времени года и типа ДВС с перебоями в работе системы впрыска может столкнуться каждый водитель. При использовании низкосортного бензинового или дизельного двигателя могут возникнуть неисправности системы в работе горючей смеси.Чтобы не допустить подобных проблем, нужно использовать качественное топливо.
3. Автовладелец Газели может столкнуться с другими видами поломок и неисправностей. Это могут быть замыкания, отсоединение контактов на устройствах, появление коррозии. Все эти недостатки вызваны некачественной сборкой или некорректным ремонтом автомобиля.

Выход

Вывод один — изменениям поспособствовало появление новых модификаций в семействах газелей. Появление проблем в работе электрочайников может сказаться на работоспособности автомобиля.Поэтому время от времени необходимо проводить диагностику работоспособности электроприборов.

Видео «Ремонт электрики Газель»

Каждая машина оборудована электрической схемой, на которой обозначены все устройства и оборудование, используемые в машине, а также схема соединений. Работоспособность проводки очень важна для любого транспортного средства, так как ее повреждение может значительно усложнить эксплуатацию автомобиля. В какие элементы входит Газель Электросхема, какие неисправности для нее характерны? Ответы на эти и другие вопросы смотрите ниже.

[Скрыть]

Общие

Схема подключения в автомобиле с карбюраторным двигателем или инжектором состоит из множества компонентов.

И не важно, Газель это 402, 405, 406, 3302, 2705, бизнес или евро, в схему электрооборудования будут входить такие подсистемы:

1. Система зажигания. Этот узел состоит из разных компонентов, основного распределительного устройства, свечей, а также передаваемых зарядов. От работоспособности этой системы в принципе зависит функциональность двигателя и его работа.
2. Оптическая система. В него входят все внешние фары, начиная от габаритов и заканчивая стоп-сигналами и шрифтами.
3. Освещение в салоне автомобиля, в том числе на панели приборов.
4. Электронный (в зависимости от модели автомобиля).
5. Система очистки стекол, включая электродвигатель и.
6. Топливная система, одним из основных компонентов которой является насос.
7. и генераторный узел.
8. Аудиосистема, если есть и т. Д.

Как определить неисправность?

При появлении неисправностей в работе оборудования в первую очередь необходимо проверить исправность предохранительных устройств.Если на схеме подключения есть замыкание или скачок напряжения, это означает, что элементы безопасности не работают, защищая основные устройства и электрооборудование, подключенные к определенной цепи. Поскольку визуальный осмотр не всегда эффективен, поиск неисправностей следует проводить с помощью тестера — мультиметра.

Процедура диагностики заключается в извлечении предохранителей из гнезд и дальнейшей проверке гнезд. Если вы выявили вышедший из строя предохранитель, это не значит, что проверка может быть завершена, поскольку замыкание может происходить одновременно в нескольких цепочках (автор видео — Денис Легостаев).

Если произошло короткое замыкание в проводке автомобиля с карбюратором или инжекторным двигателем, то нужно провести диагностику состояния цепей. Конечно, если все предохранители оказались целочисленными. Перед диагностикой выключите массу, тестер или контрольную лампу необходимо непосредственно для проверки. При использовании лампы один ее контакт следует подключить к подвалу, а другой — к центральному контакту.

Сама проверка происходит так:

• сначала ключ в замке зажигания нужно установить в положение I;
• то контакты в гнездах предохранителей нужно подключить тестером или щупами лампы;
• в том случае, если лампа не горит, это говорит об отсутствии замыканий на проверяемом участке цепи, если он загорается, то замыкание обнаружено.

Еще один немаловажный момент — это диагностика целостности электрических цоколей. В этом случае принцип поиска довольно прост — для диагностики понадобится тот же тестер (подойдет вольтметр или омметр) или лампа с проводами. Вам потребуется подключить один из контактов щупа к кузову автомобиля, а второй контакт замеряется в местах соединения между собой и оборудованием.

Лучше начинать с середины электрочашек и сначала проверять легкодоступные места.Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в зародыше проводки. И как показывает практика, жгуты проводов повреждаются очень редко.

Еще одна поломка в электрокопии — плохой контакт в местах подключения, поиск такой неисправности лучше проводить с помощью вольтметра-тестера.

Есть два метода диагностики:

1. Один щуп тестера должен быть подключен к кузову автомобиля, а второй — к разъему, измерение напряжения проводится с обеих сторон.Учтите, что падение напряжения должно быть не более 0,5 вольт.
2. Следующий метод — Подключите одну проводку со штифтом на одном конце вилки, а вторую — с контактом на другой стороне этой вилки. В том случае, если тестер показывает более 0,5 вольт, это говорит о том, что следует очистить контакты на вилке (автор видео — канал МЗС ТВ).

Возможные проблемы с проводкой и способы их устранения

Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:

1. Повреждение проводки.Если повреждение несерьезное, то такую ​​проблему можно решить дополнительной изоляцией цепи с помощью ленты. При более значительном повреждении лучше заменить всю площадь цепи.
2. Выход из строя предохранительного элемента. Неисправности такого плана решаются заменой поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монеты, так как это может привести к возгоранию. Единственное при возможности — когда вышел из строя предохранитель, без которого машина не заводится, например отвечает за бензонасос, и вам останется только добраться до ближайшего магазина.
3. Плохой контакт оборудования с электросетью. В этом случае вам необходимо провести диагностику, подробная инструкция представлена ​​выше. Если плохой контакт вызван окислением, разъем будет достаточно почистить, но если есть храбрые контакты, их, скорее всего, придется менять. При этом учтите, что необходимо определить причину блокировки контакта.
4. Проблема с зажиганием. Например, это может быть повреждение корпуса распределительной камеры, плохой контакт высоковольтных проводов с резиной и свечей зажигания.Также автовладелец может столкнуться с неисправностью высоковольтных устройств, в частности, речь идет о проверке изоляции. Такая проблема приведет к нестабильной работе силового агрегата в целом, решить ее можно заменой проводов.
5. Отказ или некорректная работа генератора. Этот узел известен питанием всего электрооборудования автомобиля. Состоит из множества компонентов, чаще всего изнашиваются щетки, загорается обмотка, выходит из строя реле напряжения.Также нужно следить за натяжением ремня генератора — он не должен тянуться или не дотягиваться. Также не допускается повреждение белума — при его наличии нужно подумать об экстренной замене.

инжектор двигателя. Плюсы и минусы, технические характеристики инжектора

Часто при выборе отечественного автомобиля типа Газели возникает вопрос о выборе двигателя. На эту машину устанавливались разные моторы. В основном «Газели» шли с заволжскими двигателями, но были и ульяновские агрегаты.Все они имеют разное питание. Были как инжекторные, так и карбюраторные модели. Итак, рассмотрим лучший двигатель для автомобиля «Газель» — инжекторный или карбюраторный.

Кратко о линейке двигателей

Поскольку «Волга» послужила базой для «Газели», первым силовым агрегатом стал ЗМЗ-402. Это был карбюраторный 8-клапанный двигатель мощностью 100 лошадиных сил. Практика показала, что при максимальной нагрузке в полторы тонны тяги этого двигателя катастрофически не хватало.В начале 2000-х, а именно в 2003 году, ЗМЗ-406 начали устанавливать на Газели второго поколения. Это был более совершенный двигатель объемом 2,4 литра, который развивал большую мощность и крутящий момент. Теперь агрегат имеет 16-клапанную компоновку. Однако тип впрыска здесь не изменился. Остался такой же карбюраторный. Кто-то ставил на Газель форсунку 406. Прирост мощности, конечно, сильно чувствуется. Отметим еще такую ​​сборку, как ЗМЗ-405. Это модернизированная версия 406-го мотора.У нее заводской укол. Разумнее было установить на Газель инжектор ЗМЗ-405. Ведь мощность этого агрегата составляет 152 лошадиные силы, что в полтора раза больше, чем у 402-го мотора. А рабочий объем цилиндров — 2,5 литра. Также на новые Газели устанавливаются ульяновские двигатели ЮМЗ-4216 объемом 3 литра.

Агрегат имеет систему впрыска. Максимальная мощность 123 лошадиные силы. Кстати, такие моторы есть на внедорожниках УАЗ Патриот и некоторых моделях Хантер.

Характеристики карбюратора

Эта система питания используется для смешивания воздуха и бензина, а также для регулирования его подачи и расхода. На данный момент такие системы впуска серийно не производятся. Их давно вытеснил инжектор. Отличительной особенностью системы подачи карбюратора является механический способ перемешивания топлива. Этот процесс проходил в отдельном устройстве. Он называется карбюраторным (отсюда и название).

Имеет две камеры с поплавками. Последние подключаются к игле и взаимодействуют с жиклерами.По экологическим нормам такие моторы соответствуют стандарту Евро-2. Это одна из причин, почему такие системы не устанавливаются на автомобили с 2009 года.

Carb carb

Первый плюс — невысокая стоимость обслуживания. С устройством этой системы знаком практически каждый автомобилист. Разберите и соберите карбюратор менее чем за час. К тому же такие системы питания подходят для 76-го бензина. Требования к качеству топлива минимальные. А если карбюратор засорился, его в любой момент можно разобрать и прочистить жиклеры.Что касается запчастей, то их можно найти даже сейчас, несмотря на то, что официально эти ДВС не производятся уже почти 10 лет. Цена на комплектующие очень разумная.

Карб недостатки

Теперь о минусах. Плюсов гораздо больше. Итак, первый недостаток — невысокая стабильность работы. Особенно это актуально для зимней эксплуатации. При запуске часто «заливает» свечи. Холостой ход нужно регулировать вручную (для этого есть «подсос»). После прогрева карбюратор начинает неправильно дозировать топливо.Система требует частой настройки. Еще один минус — высокие выбросы CO.

В жаркие дни эта система тоже дает о себе знать. И самый существенный недостаток — это мощность. Даже с одинаковыми двигателями будет как минимум на 20 процентов меньше. Взять, к примеру, 406-й и 405-й мотор поволжского производства. Разница между ними составляет 42 лошадиные силы.

Форсунка

А теперь поговорим о более современной системе впуска. Почему на Газель ставят инжекторный двигатель? В такой системе используется электронный впрыск топлива.Осуществляется с помощью форсунок (форсунок).

Основная функция системы осталась прежней. Также механизм осуществляет подготовку и подачу топливовоздушной смеси. Однако, в отличие от карбюраторов, здесь весь этот процесс происходит автоматически с помощью электроники. Специальный инжекторный блок (микроконтроллер) считывает информацию с датчиков и передает эту информацию в компьютер. Последний уже подает сигнал на форсунки. Обратите внимание, что информация считывается с различных датчиков:

• Дроссельная заслонка
• Положение распределительного вала.
• Лямбда-зонд.
• Холостой ход.
• Температура охлаждающей жидкости

Пуск двигателя осуществляется с пол-оборота. Установив форсунку на двигатель Газель, вы не столкнетесь с такими проблемами, как залитые свечи, плавающие обороты или лишние утечки воздуха. Теперь все процессы находятся под электронным управлением.

Форсунка Преимущества

Первый плюс — стабильная работа и зажигание. Инжектор работает в автоматическом режиме.Вам не нужно управлять «всасыванием» или настраивать форсунки. Они не здесь. Следующий плюс — небольшой расход топлива.

Этот показатель на 20 процентов меньше, чем у моделей с карбюраторным двигателем. А все потому, что дозирование смеси происходит с высокой точностью. Электроника считывает сигналы с десятков датчиков (даже учитывает работу кондиционера). Еще один плюс — высокая экологичность. Европейские производители перешли на инжекторные двигатели более 20 лет назад.Также учтите, что такому мотору легче набирать обороты по сравнению с карбюратором. Отсюда такая разница в мощности.

недостатков

Рассмотрим обратную сторону медали. Итак, первый недостаток — сложная диагностика инжектора. Уточнить проблему можно только с помощью специального оборудования. Ремонт инжектора тоже намного сложнее. Приходится обращаться в специализированную службу. Также система не любит плохое топливо. Минимальное октановое число составляет 92 против 72 для карбюратора.

Что лучше?

Итак, какой двигатель выбрать для Газели — инжекторный или карбюраторный? Проанализировав положительные и отрицательные стороны обоих узлов, мы пришли к выводу, что первая система считается более надежной и технологичной.

Хотя диагностика форсунки — довольно сложный процесс, однако автомобилю она будет нужна каждые 5, а то и 10 лет. С карбюратором проблемы возникают уже на первой неделе эксплуатации (особенно при использовании контактного зажигания).

Заключение

«Газель» — это коммерческий автомобиль, основная задача которого — «вернуть» его стоимость в минимально короткие сроки. Поэтому главные качества такой машины — надежность и небольшой расход топлива. 405-й инжекторный двигатель отлично с этим справляется. Несмотря на то, что он потребляет на 20 процентов меньше топлива, у него невероятная тяга. Поэтому при выборе мотора есть смысл переплатить и купить более технологичный, инжекторный вариант. Не потребует частой диагностики и ремонта, как карбюраторные аналоги.

на что обращать внимание при покупке? Как выбрать подержанную Газель начинающему автоперевозчику? На что обращать внимание при покупке газели.

Мы расскажем об особенностях самого популярного семейства коммерческих моделей ГАЗ, а также о нюансах выбора таких подержанных автомобилей, исходя из опыта владения ими.

Супер хит

Вряд ли вы встретите в нашей стране человека, который не слышал о ГАЗели и не знает, как она выглядит.Ведь семейство легких коммерческих моделей Горьковского автозавода под этим названием вскоре после выхода на российский рынок в середине девяностых годов повсеместно и основательно потеснило зарубежных конкурентов. Через несколько лет после появления на рынке «ГАЗель» завоевала половину рынка пассажирских перевозок в стране, потеснив более современные импортные модели, в том числе собранные в России.

Благодаря конкурентоспособной цене, хорошей ремонтопригодности и недорогим запасным частям, он был оценен и иностранными водителями.Модель экспортировалась в Данию, Норвегию, Германию, Чехию, Венгрию, Хорватию, Словению, Словакию, Югославию, Польшу, Румынию, Македонию, страны Балтии, Аргентину, Кубу, Турцию, Уругвай, Гвинею, Алжир, Нигерию, Сирию. , Эквадор и Ирак. За разнообразие версий и модификаций, которых насчитываются сотни как ГАЗ, так и сторонних производителей, а также их дешевизна, ГАЗели ценятся и сегодня. И особенно на вторичном рынке.

История

Успех «ГАЗели» был предопределен, ведь семейство коммерческих грузовиков, микроавтобусов и микроавтобусов появилось тогда, когда страна в этом нуждалась больше всего.Произошло это в лихие «девяностые» — во время становления малого и среднего бизнеса после распада СССР. Первым в 1994 году увидел свет бортовой ГАЗ-3302 «ГАЗель». Спустя год появилась версия с двухместной кабиной ГАЗ-33023, а также с полным приводом ГАЗ-33027. В декабре того же года в производство пошел цельнометаллический фургон ГАЗ-2705. А в начале 1996 года ГАЗ приступил к сборке 8-местных и 13-местных микроавтобусов ГАЗ-3221 и ГАЗ-32213 — будущих хитов рынка микроавтобусов и спецтехники на их основе.

Осенью 1998 года на ГАЗе освоен выпуск укороченных и малоподъемных микроавтобусов ГАЗ-2217 «Соболь» со стандартной крышей. А весной следующего года вышел топовый Соболь Баргузин с невысокой крышей, комфортным салоном и подъемной дверью багажника. В том же 1999 году пошли в производство полноприводные версии микроавтобусов Газель вместимостью от 6 до 13 человек. В 2000 году к ним добавились полноприводные «Соболи», оснащенные внедорожными шинами и поднятые над землей на 190 мм.Первый рестайлинг ГАЗель прошла в начале 2003 года. Семейство получило новый дизайн передней части с каплевидными фарами, другой бампер и решетку радиатора.

Салон рестайлинговой «ГАЗели» получил новую переднюю панель, приборную панель от «Волги» с регулируемой яркостью подсветки и другие дефлекторы воздуховодов. Увеличена мощность отопителя в кабине и салоне микроавтобуса. Также ГАЗ улучшил шумо- и теплоизоляцию капота и салона.А еще предложили больше вариантов покраски кабины и кузова. Благодаря дополнительным лонжеронам кабины, расширившимся на 20 см под капотом, стало больше места для новых силовых агрегатов, а также систем АБС и очистки выхлопных газов инжекторных двигателей, соответствующих стандартам Евро 2 и Евро 3 (на экспорт — Евро 4). Тогда же на ГАЗели начали устанавливать дизельные двигатели.

Второй рестайлинг модели случился в 2010 году, когда в семье появилась ГАЗель-Бизнес. Тогда все автомобили получили бампер с решеткой радиатора, сделанный из цельного куска неокрашенного пластика.И еще много отечественных деталей и узлов заменили на импортные. Новые комплектующие повысили качество и надежность модели. В 2013 году ГАЗ начал выпуск ГАЗель-Бизнес КПГ с двухтопливным двигателем ЮМЗ-421647, работающим на метане и бензине. Несмотря на почтенный возраст, полноприводные «ГАЗель-Бизнес» и «Соболь-Бизнес» до сих пор продаются дилерами ГАЗа наравне с дебютировавшей в 2016 году новой моделью «ГАЗель Next».

Пробег вариантов

Сегодня на вторичном рынке представлен широкий выбор самых разных версий и модификаций ГАЗели первого поколения, как до стайлинговых, так и автомобилей после обновлений.Основная часть проданных семейных автомобилей оснащена бензиновыми двигателями (81,4%). Дизелей немного (18,6%), но при желании можно найти. Наибольшее количество предложений в сети — ГАЗели (74%), хотя выбор Sables тоже неплохой (26%). А вот полноприводные версии поискать придется. Общее их количество не более 1%. На вторичном рынке предлагаются автомобили со всеми пятью типами кузова, но больше всего рекламируются только два из них.

Чаще всего «ГАЗели» и «Соболи» с пробегом предлагаются с бортовой платформой (51.4%) и цельнометаллические фургоны (25%). Третью строчку занимают маршрутки (12,5%). Почти вдвое меньше грузовиков Farmer с двойной кабиной (7,3%). И самый редкий — «Комби» (3,8%) — фургоны с двухрядной пассажирской частью. Что касается двигателей, то больше всего на вторичном рынке предлагают ГАЗели с бензиновыми «четверками» 2,9 (33,4%), 2,5 (20,7%) и 2,4 (19,3%). Самая распространенная дизельная версия — с турбомотором Cummins 2,8 (15%). Автомобилей с младшим бензиновым атмосферником 2.3 тоже хватает (8%), а вот ранних машин с лицензионным 2 почти нет.1 турбодизель Steyr (3,6%).

Кузов

Коррозионная стойкость «ГАЗелей», увы, не на высоте. Эти машины покупаются для работы, а не для души. Поэтому никто не делает их дополнительной защитной обработкой кабины и кузова от ржавчины, их не часто моют и редко удаляют мелкие повреждения «кузова». Сила этих машин не в красоте. Так что не редкость на дорогах «ГАЗели» и «Соболи» с ржавыми, а кое-где даже сквозными гнилыми дверями, капотами, крыльями и порогами.Хотя на автомобилях, окрашенных в красивый металлический цвет, очаги «красной чумы» встречаются реже. Говорят, металлик лучше сопротивляется коррозии.

При осмотре подходящего экземпляра стоит с особым предпочтением отнестись к «стратегически важным» местам. Например, чтобы пол в кабине и под ступенькой не протекал. «ГАЗели» и «Соболь» — «рабочие лошадки» и часто везут намного больше груза, чем положено. Из-за перегрузки авто рама между кабиной и кузовом может лопнуть.Крайне важно проверить его лонжероны на целостность, а также отсутствие следов сварки и ремонта. Часто страдают родники. Не лишним будет оценить их состояние хотя бы внешне. И, конечно, лучше избегать тех, кто побывал в автокатастрофе … Вряд ли они были отремонтированы качественно.

Двигатели

К выбору бывшего в употреблении двигателя ГАЗель — как одного из ключевых узлов коммерческого автомобиля — нужно отнестись серьезно. Поэтому лучше всего доверить его диагностику мастерам специализированного сервиса.Но при осмотре интересующего подержанного автомобиля все же можно косвенно оценить состояние двигателя самостоятельно. Он должен быть очищен от масляных пятен и технических жидкостей, издавать посторонние звуки и конвульсии. Также необходимо учитывать пробег автомобиля. В отличие от легковых автомобилей, ГАЗели часто проезжают около 10 000 км в месяц. Они, как правило, служат 5-6 лет и по достижении пробега в 500 000 км списываются или продаются за бесценок.

Продаваемые нами «ГАЗели» и «Соболи» оснащались рядными бензиновыми атмосферными «четверками» 2.3 (ЗМЗ-406), 2,4 (ЗМЗ-402), 2,4 (Крайслер), 2,5 (ЗМЗ-405) и 2,9 (УМЗ-4215/4216). И еще парочка турбодизелей: 2.1 (ГАЗ-560 по лицензии Styer) и 2.8 Cummins. Последние два теоретически идеальны для коммерческой модели. Однако известность у нас они не приобрели из-за более высокой цены на дизельные версии, а также из-за необходимости квалифицированного обслуживания, а иногда и редких запчастей. Взять, к примеру, рядную «турбо-шестерку» ГАЗ-560 Styer мощностью от 95 до 110 сил, которая не производилась серийно до тех пор, пока ГАЗ не купил лицензию на его производство у австрийцев.

До капремонта, при котором меняют весь моноблок с поршнями, шатунами, коленчатым валом и подшипниками внутри за 104 000 рублей, такой мотор может пройти до 250 000 — 300 000 км. До этой замены арзамасскому механизму натяжения ремня за 2250 руб. Может потребоваться 30 000 км пробега (оригинальный за 3500 руб. Обслуживает до 100 000 км). Также мастера советуют владельцам таких машин возить с собой на всякий случай датчик оборотов двигателя на 2150 рублей и электробензонасос на 1050 рублей, который подходит от двигателя ЗМЗ-406.В остальном мотор почти не доставляет хлопот, зимой заводится хорошо, а для дизеля работает довольно тихо.

Второй турбодизель — рядная 120-сильная четверка Cummins ISF 2.8, которая, несмотря на американское название, собирается в Китае. Он оснащен надежным цепным приводом ГРМ и привлекателен низким заявленным расходом дизельного топлива — 10,3 л / 100 км при скорости 80 км / ч и 8,5 л / 100 км при 60 км / ч. При регулярной замене пола синтетического масла 10W40 (не менее 15000 км, а лучше каждые 7000-8000 км) и регулировке зазоров клапанов после 150 000 км, мотор может прослужить до 500000 км.Из слабых мест — моторный поддон из хрупкого пластика за 5200 руб, в состав которого входит маслоприемник. При малейшем его повреждении могут оказаться смертельными для маслопроводов двигателя. блок питания воздушных шлюзов.

Из бензиновых двигателей, которых у ГАЗели и Соболя было пять, самые распространенные агрегаты Заволжского моторного завода. Это, во-первых, простой, надежный, но довольно слабый и архаичный двигатель 2,4 ЗМЗ-402, как на Влогах ГАЗ-24 и 3110 с конструкцией 50-х годов прошлого века.Во-вторых, более современный 16-клапанный 2.3 ЗМЗ-406, в-третьих, его улучшенный, более мощный впрыскивающий преемник 2.5 ЗМЗ-405. Последние два агрегата считаются самыми удачными среди «газелистов». До капремонта отрабатывают 200000-300000 км без дополнительных промежуточных регулировок и сбоев, требуя лишь регулярной замены синтетического масла и фильтров, а также цепи за 825 руб., Не чаще одного раза в 100000 км.

Хвалят 137-сильный Chrysler 2 и владельцы ГАЗелей.4 L-DOHC четыре, разработанные американцами совместно с Mitsubishi, а также устанавливаемые на модели Dodge Caravan и Stratus, Chrysler Voyager и Sebring, Jeep Liberty и Wrangler. В целом это тихий, мощный, надежный и экономичный мотор, способный проработать капитальный до 350 000 км. Для этого нужно как минимум менять синтетическое или полусинтетическое масло каждые 10 000 км или раз в полгода с фильтром за 670 руб., Раз в 50000 км свечи за 190 руб. И с периодичностью 140000 км ГРМ. пояс от Mopar за 3500 руб.

А вот более дешевые ульяновские двигатели УМЗ-4215/4216 мощностью 89/107 сил, ставшие основными силовыми агрегатами ГАЗели с середины 2009 года после обмена поставщиками двигателей ГАЗ и УАЗ, заслужили меньших похвал. Они менее надежны, имеют мелкие проблемы и имеют электрические неисправности. Последний, в свою очередь, мешает работе генератора, который стоит 4250 руб. На двигателях, выпущенных до 1 января 2009 года, часто лопнул выпускной коллектор от 5000 руб.Он не выдерживал перепадов температур, и поэтому после этой даты деталь была изготовлена ​​из высокопрочного чугуна, что решило проблему. Также к минусам моторов УМЗ можно отнести перегрев летом, большой аппетит и трудоемкость в обслуживании.

КПП

Покупателям ГАЗелей и Соболей не нужно выбирать коробки передач. Безальтернативная 5-ступенчатая механика агрегатируется со всеми двигателями. Самая ее слабая сторона — силуминовый кожух шарнира рычага переключения передач за 720 руб.Первым признаком его неминуемой гибели является люфт, грозящий не включением передач и последующим дорогостоящим ремонтом механической коробки передач. Еще одна «ахиллесова пята» трансмиссии — проблемное сцепление. При движении по пробкам из-за перекоса нажимного диска при нагреве «корзины» не выключается полностью, что приводит к повреждению деталей коробки передач. Установка сцепления Sachs за 6340 рублей решает эту проблему. И все же время от времени недолговечные главный и рабочий цилиндры сцепления могут потребовать замены за 870 и 630 рублей соответственно.

Остальное

В принципе ходовая у ГАЗели довольно живучая и может не потребовать ремонта на 100 000 — 150 000 км. Например, если редуктор заднего моста отошел на новую машину не менее 10 000 км, то он вполне может «прожить» столько же, сколько и сам автомобиль. Однако из-за регулярных перегрузок и использования недолговечных, а иногда и некачественных аналогов оригинальных запчастей ГАЗели ремонтировать приходится чаще. Например, ступичные передние подшипники за 890 рублей могут проехать 50 000 км.При этом могут попросить заменить шаровые опоры от 600 руб. Отечественный гидроусилитель руля на машинах первого рестайлинга недостаточно надежен. Он может протечь или даже выйти из строя.

ГУР от ZF, который заменил его на ГАЗель-Бизнес, таких проблем не имеет и служит до 100000 км. Пружины задней подвески от 2300 руб за лист или от 4800 руб в сборе по мере просадки требуют замены. На «ГАЗелях», способных перевозить до 1,5 тонн груза, обычно 5-6 листов, а на «Соболях» из-за грузоподъемности до 1 тонны — по 2 листа.Убедитесь, что после покупки вам не придется их менять, ведь вдавливание сайлентблоков в эту деталь — процедура трудоемкая, проблематичная в гараже без специального пресса. Кстати, из-за, в том числе, «урезанных» возможностей по перевозке грузов «Соболи» оснащаются односторонними шинами, а не двухсторонними, как все «ГАЗели». Следите за равномерным износом протектора шины. Ведь они могут рассказать и о других проблемах с подвеской.

Сколько?

Купить сегодня подержанную ГАЗель или Соболь практически на любой бюджет не составит труда.Ведь цены на предстайлинговые автомобили первых лет выпуска, которые еще не сгнили и способные хоть как-то передвигаться самостоятельно, начинаются от менее 50 000 рублей. Более того, эти автомобили, которые «перемотали» более одного круга одометра, часто имеют смехотворно оптимистичный пробег 80 000 — 100 000 км. А за самые свежие экземпляры в возрасте 1-2 лет просят до 800 000 руб. То есть по поводу новых «Соболи-Бизнес» (от 745 000 руб.) И «ГАЗель-Бизнес» (от 865 000 руб.).Но на вторичном рынке есть выбор машин, и он огромен. Поэтому будьте готовы уделить достаточно времени поиску и осмотру автомобиля с правильным кузовом и в удовлетворительном состоянии. Несмотря на то, что в продаже полно «убитых» машин, попадаются и хорошие экземпляры.

Наш выбор

Мы в Am.ru считаем, что нет смысла рассматривать покупку подержанной ГАЗели старше 10 лет и менее 100000 рублей, если вы не являетесь энтузиастом и навыками автомеханика. так же много времени и места на ремонт и приведение машины в порядок.Ведь даже самые ухоженные экземпляры таких автомобилей потребуют сил и средств для обслуживания двигателя, подвески и борьбы с ржавчиной. Самым оптимальным вариантом за небольшие деньги могут стать автомобили 2008-2009 годов выпуска с самым надежным бензиновым атмосферником ЗМЗ-405 объемом 2,5 литра и мощностью 124 и 143 силы. Или со 137-сильным мотором Chrysler 2.4, который устанавливался на модель до 2010 года. Вполне приличные варианты обойдутся в 200-260 тысяч рублей.

Также имеет смысл присмотреться к версиям со 120-сильным американским дизелем китайской сборки 2.8 Cummins, появившихся на модели со вторым рестайлингом. Их можно найти от 350 000 руб. Для бизнеса, где машина используется в непродолжительных поездках, она не очень подходит, так как зимой не успеет прогреться. И для длинных маршрутов в самый раз! Кроме того, «ГАЗели» вместе с припиской «Бизнес» к названию в 2010 году получили множество доработок и импортных комплектующих, повысивших их надежность, а значит, они будут меньше ломаться. Главное, чтобы прошлый собственник их обслуживал качественно и своевременно, что должно подтверждаться соответствующими квитанциями, чеками и документами.

Купить подержанную бортовую газель на что обращать внимание при покупке? Как осмотреть машину и не нарваться на убитый экземпляр? Где и у кого лучше делать покупку?

В первую очередь необходимо осмотреть раму автомобиля — на ней не должно быть сильных трещин. Если есть небольшая трещина, не беда, ее распространение можно остановить, просверлив отверстие и наложив заплату. Но если каркас уже специально поврежден и переварен, то есть много шансов, что его симметрия нарушена.Также нужно быть осторожным с кабиной и цельнометаллическим кузовом — не должно быть больших вмятин и сквозной коррозии.

При покупке Газели бортовой б / у многие мучаются выбором двигателя. Какой лучше взять — традиционный или более новый? Опытные владельцы рекомендуют покупать Газель с двигателем 405 или 406, но с механической педалью газа. Электроника обычно доставляет много хлопот. Какой двигатель Газели надежнее? Практика показывает, что инжектор 405 по Евро-2 самый оптимальный и долговечный.Но его могут «убить» плохое масло, топливо, перегрузки и перегрев. Вот только заехать в сервис по замеру компрессии и диагностике. Хотя неравномерную работу двигателя можно определить по звуку, а на ходу проверить, как двигатель тянет.

Старший легче и дешевле ремонтировать, но выходит из строя немного чаще.

Осмотрите двигатель на предмет протечек масла, посмотрите на помпу — если на ней комок герметика, оцените степень убитости радиатора.Также на сервисе замерьте давление масла внешним механическим манометром — он покажет истинную картину (штатный у газели врет).

Шасси и трансмиссия

Многие думают, мол, куплю б / у бортовую газель и сразу буду работать над ней. Это возможно не только при наличии живого мотора и целой рамы, но и при наличии у автомобиля целого шасси и трансмиссии.

Осмотрите подушки — на них не должно быть трещин, пружин, шкворней.Очень важно, чтобы в машине не было перекоса мостов! Проверьте их параллельность! Обратите внимание на болты крепления рессор (особенно центрального), утечки масла из амортизаторов. Если концы пружин достигают резинового амортизатора, пружины мертвы. Также обратите внимание на буферы — они должны быть на месте и целы, иначе ехать с грузом будет невозможно.

Коробка передач на бывшей в употреблении газели все еще та засада. Обязательно проверьте включение всех скоростей, слушайте внимательно! Коробки ломаются, многие газелисты ездят с неработающими коробками передач и даже переключают скорости, не выжимая сцепление.Ремонт трансмиссии может стоить очень дорого!

Проверить люфт карданного шарнира и состояние заднего моста. Поменять крестовину несложно, а вот ремонт коробки передач — целая проблема.

Кабина и приборы

Проверить бытовую технику в кабине, посмотреть систему отопления, чтобы не пришлось покупать дополнительный насос для печки газель или какие-то другие необходимые детали. По состоянию кабины можно достаточно точно определить степень убитости машины. Изношенный руль и протекающие сиденья красноречиво говорят о том, что машину управляли несколько таджикских бригад и она работала в полную силу.Потом, скорее всего, перекрасили салон, а сиденья и руль накрыли чехлами.

Тем, кто хочет недорого купить бортовую б / у газель, стоит также присмотреться к пластику в кабине. Если на нем есть большие зазоры, сколы, понятно, что снимали и устанавливали много раз, значит, автомобиль ремонтировали в гаражном сервисе, или своими руками. Скорее всего, под панелью будет «борода» из запутанных и запаянных проводов, потрескавшиеся трубы и прочие неприятности.Запчасти на Газель недорогие, но когда нужно поменять половину кабины, проводку и электрику, это может ударить по карману.

Подержанную Газель лучше всего покупать у частного собственника, либо у организации, которая не занимается грузоперевозками и доставкой грузов.

Мы расскажем об особенностях самого популярного семейства коммерческих моделей ГАЗ, а также о нюансах выбора таких подержанных автомобилей, исходя из опыта владения ими.

Супер хит

Вряд ли вы найдете в нашей стране человека, который не слышал о ГАЗели и не знает, как она выглядит.Ведь семейство легких коммерческих моделей Горьковского автозавода под этим названием вскоре после выхода на российский рынок в середине девяностых годов повсеместно и основательно потеснило зарубежных конкурентов. Через несколько лет после появления в продаже «ГАЗель» завоевала половину рынка пассажирских перевозок в стране, потеснив более современные импортные модели, в том числе российской сборки.

История

Успех «ГАЗели» был предопределен, ведь семейство коммерческих грузовиков, микроавтобусов и микроавтобусов появилось именно тогда, когда страна в этом нуждалась больше всего.Произошло это в лихие «девяностые» — во время становления малого и среднего бизнеса после распада СССР. Первым в 1994 году увидел свет бортовой ГАЗ-3302 «ГАЗель». Годом позже появилась версия с двойной кабиной ГАЗ-33023, а также полноприводная ГАЗ-33027. В декабре того же года в производство пошел цельнометаллический фургон ГАЗ-2705. А в начале 1996 года ГАЗ приступил к сборке 8-местных и 13-местных микроавтобусов ГАЗ-3221 и ГАЗ-32213 — будущих хитов рынка микроавтобусов и спецтехники на их основе.

Осенью 1998 года на ГАЗе освоен выпуск укороченных и малоподъемных микроавтобусов ГАЗ-2217 «Соболь» со стандартной крышей. А весной следующего года вышел топовый Соболь Баргузин с невысокой крышей, комфортным салоном и подъемной дверью багажника. В том же 1999 году пошли в производство полноприводные версии микроавтобусов Газель вместимостью от 6 до 13 человек. В 2000 году к ним добавились полноприводные «Соболи», оснащенные внедорожными шинами и поднятые над землей на 190 мм.Первый рестайлинг ГАЗель прошла в начале 2003 года. Семейство получило новый дизайн передней части с каплевидными фарами, другой бампер и решетку радиатора.

Салон рестайлинговой «ГАЗели» получил новую переднюю панель, приборную панель от «Волги» с регулируемой яркостью подсветки и другие дефлекторы воздуховодов. Увеличена мощность отопителя в кабине и салоне микроавтобуса. Также ГАЗ улучшил шумо- и теплоизоляцию капота и салона.А еще предложили больше вариантов покраски кабины и кузова. Благодаря дополнительным лонжеронам кабины, расширенным на 20 см под капотом, появляется больше места для новых силовых агрегатов, а также систем ABS и очистки выхлопных газов для инжекторных двигателей, чтобы соответствовать стандартам Euro 2 и Euro 3 (на экспорт — Евро 4). Тогда же на ГАЗели начали устанавливать дизельные двигатели.

Второй рестайлинг модели случился в 2010 году, когда в семье появилась ГАЗель-Бизнес. Тогда все автомобили получили бампер с решеткой радиатора, сделанный из цельного куска неокрашенного пластика.И еще много отечественных деталей и узлов заменили на импортные. Новые комплектующие повысили качество и надежность модели. В 2013 году ГАЗ начал выпуск ГАЗель-Бизнес КПГ с двухтопливным двигателем ЮМЗ-421647, работающим на метане и бензине. Одноколесные и полноприводные автомобили ГАЗель-Бизнес и Соболь-Бизнес, несмотря на почтенный возраст, по-прежнему продаются дилерами ГАЗ наравне с новой моделью ГАЗель Next, дебютировавшей в 2016 году.

Варианты пробега

Сегодня на вторичном рынке представлен широкий выбор самых разных версий и модификаций ГАЗели первого поколения, как до стайлинговых, так и автомобилей после обновлений.Основная часть проданных семейных автомобилей оснащена бензиновыми двигателями ( 81,4%). ). Дизелей немного ( 18,6% ), но вы все равно можете его найти, если хотите. Наибольшее количество предложений в Сети по «ГАЗелям» ( 74% ), хотя выбор «Соболей» тоже неплохой ( 26% ). А вот полноприводные версии поискать придется. Общее их количество — не более 1% … В то время как на вторичном рынке предлагаются автомобили со всеми пятью типами кузова, больше всего рекламируются только два из них.

Чаще всего с бортовой платформой предлагаются «ГАЗели» и «Соболи» с пробегом ( 51,4% ) и цельнометаллические фургоны ( 25% ). На третьей линии — маршрутки ( 12,5% ). Почти вдвое меньше фермерских грузовиков с двойной кабиной ( 7,3% ). И самые редкие — «Комби» ( 3,8% ) — фургоны с двухрядной пассажирской частью. Что касается двигателей, то больше всего на вторичном рынке предлагаются «ГАЗели» с бензиновыми «четверками» 2,9 ( 33,4%). ), 2.5 ( 20,7% ) и 2,4 ( 19,3% ). Самая распространенная дизельная версия — с турбомотором 2,8 Cummins ( 15% ). Машин с младшим бензиновым атмосферником 2.3 тоже хватает ( 8% ), а вот ранние автомобили с лицензионным турбодизелем 2.1 Steyr найти практически невозможно ( 3,6% ).

Кузов

Коррозионная стойкость «ГАЗелей», увы, не на высоте. Эти машины покупаются для работы, а не для души. Поэтому никто не делает их дополнительной защитной обработкой кабины и кузова от ржавчины, их не часто моют и редко удаляют мелкие повреждения «кузова».Сила этих машин не в красоте. Так что не редкость на дорогах «ГАЗели» и «Соболи» с ржавыми, а кое-где даже сквозными гнилыми дверями, капотами, крыльями и порогами. Хотя на автомобилях, окрашенных в красивый металлический цвет, очаги «красной чумы» встречаются реже. Говорят, металлик лучше сопротивляется коррозии.

При осмотре подходящего экземпляра стоит с особым предпочтением отнестись к «стратегически важным» местам. Например, чтобы пол в кабине и под ступенькой не протекал.«ГАЗели» и «Соболи» — «рабочие лошадки» и часто везут намного больше груза, чем положено. Из-за перегрузки рама между кабиной и кузовом может лопнуть. Крайне важно проверить его лонжероны на целостность, а также отсутствие следов сварки и ремонта. Часто страдают родники. Не лишним будет оценить их состояние хотя бы внешне. И, конечно, лучше избегать машин, которые попали в аварию. Вряд ли их отремонтировали качественно.

Двигатели

К выбору бывшего в употреблении двигателя ГАЗель — как одного из ключевых узлов коммерческого автомобиля — нужно отнестись серьезно. Поэтому лучше всего доверить его диагностику мастерам специализированного сервиса. Но при осмотре интересующего подержанного автомобиля все же можно косвенно оценить состояние двигателя самостоятельно. В нем не должно быть капель масла и технических жидкостей, посторонних звуков и конвульсий. Также необходимо учитывать пробег автомобиля.В отличие от легковых автомобилей, ГАЗели часто проезжают около 10 000 км в месяц. Как правило, они используются 5-6 лет и по достижении пробега в 500 000 км списываются или продаются за бесценок.

Продаваемые нами «ГАЗели» и «Соболи» оснащались рядными бензиновыми атмосферными «четверками» 2.3 (ЗМЗ-406), 2.4 (ЗМЗ-402), 2.4 (Chrysler), 2.5 (ЗМЗ-405) и 2.9 (УМЗ-4215/4216)). И еще парочка турбодизелей: 2.1 (ГАЗ-560 по лицензии Styer) и 2.8 Cummins. Последние два теоретически идеальны для коммерческой модели.Однако славы у нас они не получили из-за более высокой цены на дизельные версии, а также из-за необходимости квалифицированного обслуживания, а иногда и редких запчастей. Взять, к примеру, рядную «турбо-шестерку» ГАЗ-560 Styer мощностью от 95 до 110 сил, которая не производилась серийно до тех пор, пока ГАЗ не купил лицензию на ее производство у австрийцев.

До капитального ремонта, при котором весь моноблок с поршнями, шатунами, коленчатым валом и подшипниками внутри меняют за 104 000 рублей, такой мотор может пройти до 250 000 — 300 000 км.До этой замены арзамасскому механизму натяжения ремня за 2250 руб. Может потребоваться 30 000 км пробега (оригинальный за 3500 руб. Обслуживает до 100 000 км). Также мастера советуют владельцам таких машин возить с собой на всякий случай датчик оборотов двигателя на 2150 рублей и электробензонасос на 1050 рублей, который подходит от двигателя ЗМЗ-406. В остальном мотор почти не доставляет хлопот, зимой заводится хорошо, а для дизеля работает довольно тихо.

Второй турбодизель — рядный 120-сильный Cummins ISF 2.8 «четверок», которые, несмотря на американское название, собираются в Китае. Он оснащен надежным цепным приводом ГРМ и привлекателен низким заявленным расходом дизельного топлива — 10,3 л / 100 км при скорости 80 км / ч и 8,5 л / 100 км при 60 км / ч. При регулярной замене полусинтетического масла 10W40 (не менее 15000 км, а лучше каждые 7000-8000 км) и регулировке зазоров клапанов после 150000 км пробег двигателя может достигать 500000 км. Из слабых мест — поддон мотора из хрупкого пластика за 5200 рублей, в который входит маслоприемник.При малейшем его повреждении в маслопроводах двигателя могут появиться разрушительные для силового агрегата воздушные пробки.

Из бензиновых двигателей, которых у ГАЗели и Соболя было пять, наиболее распространены агрегаты Заволжского моторного завода. Это, во-первых, простой, надежный, но довольно слабый и архаичный двигатель 2,4 ЗМЗ-402, как на Влогах ГАЗ-24 и 3110 с конструкцией 50-х годов прошлого века. Во-вторых, более современный 16-клапанный 2.3 ЗМЗ-406, и в-третьих, его улучшенный, более мощный преемник инжектора 2.5 ЗМЗ-405. Последние два агрегата считаются самыми удачными среди «газелистов». До капремонта отрабатывают 200000-300000 км без дополнительных промежуточных регулировок и сбоев, требуя лишь регулярной замены синтетического масла и фильтров, а также цепи за 825 руб., Не чаще одного раза в 100000 км.

Владельцы ГАЗелей хвалят также 137-сильную четверку Chrysler 2.4 L-DOHC, разработанную американцами совместно с Mitsubishi, а также устанавливаемую на модели Dodge Caravan и Stratus, Chrysler Voyager и Sebring, Jeep Liberty и Wrangler.В целом это тихий, мощный, надежный и экономичный мотор, способный проработать капитальный до 350 000 км. Для этого нужно как минимум менять синтетическое или полусинтетическое масло в нем через 10000 км или раз в полгода с фильтром за 670 рублей, раз в 50000 км свечи за 190 рублей и с периодичностью 140000 км в год. ремень ГРМ от Mopar за 3500 руб.

А вот более дешевые ульяновские двигатели УМЗ-4215/4216 мощностью 89/107 сил, ставшие основными силовыми агрегатами ГАЗели с середины 2009 года после обмена поставщиками двигателей ГАЗ и УАЗ, заслужили меньших похвал.Они менее надежны, имеют мелкие проблемы и имеют электрические неисправности. Последний, в свою очередь, мешает работе генератора, который стоит 4250 руб. На двигателях, выпущенных до 1 января 2009 года, часто лопнул выпускной коллектор от 5000 руб. Он не выдерживал перепадов температур, и поэтому после этой даты деталь была изготовлена ​​из высокопрочного чугуна, что решило проблему. Также к минусам моторов УМЗ можно отнести перегрев летом, большой аппетит и трудоемкость в обслуживании.

КПП

Покупателям ГАЗелей и Соболей не нужно выбирать коробки передач. Безальтернативная 5-ступенчатая механика агрегатируется со всеми двигателями. Самым слабым его местом является силуминовый кожух шарнира рычага переключения передач за 720 руб. Первым признаком его неминуемой гибели является люфт, грозящий не включением передач и последующим дорогостоящим ремонтом механической коробки передач. Еще одна «ахиллесова пята» трансмиссии — проблемное сцепление. При движении по пробкам из-за перекоса нажимного диска при нагреве «корзины» не выключается полностью, что приводит к повреждению деталей коробки передач.Установка сцепления Sachs за 6340 рублей решает эту проблему. И все же время от времени недолговечные главный и рабочий цилиндры сцепления могут потребовать замены за 870 и 630 рублей соответственно.

Остальное

В принципе ходовая у ГАЗели довольно живучая и может не потребовать ремонта на 100 000 — 150 000 км. Например, если редуктор заднего моста на новой машине отъехал не менее 10 000 км, то он вполне может «прожить» столько же, сколько и сама машина. Однако из-за регулярных перегрузок и использования недолговечных, а иногда и некачественных аналогов оригинальных запчастей ГАЗели приходится чаще ремонтировать.Например, ступичные передние подшипники за 890 рублей могут проехать 50 000 км. При этом могут попросить заменить шаровые опоры от 600 руб. Отечественный гидроусилитель руля на машинах первого рестайлинга недостаточно надежен. Он может протечь или даже выйти из строя.

ГУР от ZF, который заменил его на ГАЗель-Бизнес, таких проблем не имеет и служит до 100000 км. Пружины задней подвески от 2300 руб. За лист или от 4800 руб. В сборе по мере просадки, требуют замены.На «ГАЗелях», способных перевозить до 1,5 тонн груза, обычно 5-6 листов, а на «Соболях» из-за грузоподъемности до 1 тонны — 2 листа. Убедитесь, что после покупки вам не придется их менять, ведь вдавливание сайлентблоков в эту деталь — процедура трудоемкая, проблематичная в гараже без специального пресса. Кстати, из-за, в том числе, «урезанных» возможностей по перевозке грузов «Соболи» оснащаются односторонними шинами, а не двухсторонними, как все «ГАЗели».Следите за равномерным износом протектора шины. Ведь они могут рассказать и о других проблемах с подвеской.

Сколько?

Купить сегодня подержанную ГАЗель или Соболь практически на любой бюджет не составит труда. Ведь цены на предстайлинговые автомобили первых лет выпуска, которые еще не сгнили и способные хоть как-то передвигаться самостоятельно, начинаются от менее 50 000 рублей. Более того, эти автомобили, которые «перемотали» более одного круга одометра, часто имеют смехотворно оптимистичный пробег 80 000 — 100 000 км.А за самые свежие экземпляры в возрасте 1-2 лет просят до 800 000 руб. То есть по поводу новых «Соболи-Бизнес» (от 745 000 руб.) И «ГАЗель-Бизнес» (от 865 000 руб.). Но на вторичном рынке есть выбор машин, и он огромен. Поэтому будьте готовы уделить достаточно времени поиску и осмотру автомобиля с правильным кузовом и в удовлетворительном состоянии. Несмотря на то, что в продаже полно «убитых» машин, попадаются и хорошие экземпляры.

Наш выбор

Мы в Am.ru считают, что нет смысла рассматривать покупку подержанной ГАЗели старше 10 лет и менее 100000 рублей, если вы не энтузиаст, обладающий навыками автомеханика, а также много времени и места на ремонт и привести машину в порядок. Ведь даже самые ухоженные экземпляры таких автомобилей потребуют сил и средств для обслуживания двигателя, подвески и борьбы с ржавчиной. Лучшим вариантом за небольшие деньги могут стать автомобили 2008-2009 года выпуска с самым надежным бензиновым атмосферником ЗМЗ-405 объемом 2х.5 литров и мощностью 124 и 143 силы. Или со 137-сильным мотором Chrysler 2.4, который устанавливался на модель до 2010 года. Вполне приличные варианты обойдутся в 200-260 тысяч рублей.

Также имеет смысл присмотреться к версиям со 120-сильным американским дизелем китайской сборки 2.8 Cummins, появившимся на модели со вторым рестайлингом. Их можно найти от 350 000 руб. Для бизнеса, где машина используется в непродолжительных поездках, она не очень подходит, так как зимой не успеет прогреться.И для длинных маршрутов в самый раз! Кроме того, «ГАЗели» вместе с припиской «Бизнес» к названию в 2010 году получили множество доработок и импортных комплектующих, повысивших их надежность, а значит, они будут меньше ломаться. Главное, чтобы прошлый собственник их обслуживал качественно и своевременно, что должно подтверждаться соответствующими квитанциями, чеками и документами.

Готовя статьи о моделях ГАЗ, я еще раз убеждаюсь: качество машин зависит от настроения смены конвейера в Нижнем Новгороде… Есть нормальные, вполне рабочие отзывы, есть ярко отрицательные. Есть и откровенно платные обзоры на автомобили ГАЗ. Я, например, недавно встречал фразу: «Стоячим пассажирам очень комфортно в ГАЗ 3302 Газель». Вопрос в том, откуда они взяться? Водитель поместит его в непокрытый кузов?

В статье мы не будем приводить стандартные технические характеристики автомобиля, основная тема — эксплуатация, реальная эксплуатация реальными владельцами. (Подробную информацию о тактико-технических характеристиках вы можете найти в статье «ГАЗ 33023 — универсальные грузовые автомобили… »и другие материалы на нашем сайте, посвященные семейству ГАЗель)

Оборудование, цены, лотерея

ГАЗ 3302 — самая первая модель ГАЗель, которую 20 лет назад запустили в новое семейство. Автомобиль пользуется однозначной популярностью, ведь на газелях ездят все. ГАЗ 3302 изначально был малотоннажным бортовым автомобилем, способным эффективно перевозить 1,5 тонны груза; его по сей день производят в ГАЗель-Бизнес и ГАЗель-СЛЕДУЮЩИЙ … Завод предлагает 20 базовых модификаций. Дополнительные комплектации — фургон ГАЗ 3302 (будки ставятся под заказ на чистом шасси).Для фермерского варианта на базе того же грузовика устанавливается кабина с двумя рядами сидений.

Есть 3 типа двигателей: отечественный бензиновый ЮМЗ-42146 (Евро-4), дизельный Камминиз (Евро 4, дизельный, с турбонаддувом и охладителем наддувочного воздуха, 2,8 л, 120 «лошадей») и ЮМЗ-421467 «газ +. бензин », с возможностью выбора газового оборудования (LPG-пропан / CNG-метан). Стандартная версия (с обычным корпусом) и расширенная версия. В стандартной комплектации можно выбрать любой привод, расширенный — только задний.Цена нового ГАЗ 3302 в базовой комплектации 580-776 тысяч рублей.

Что потребители говорят о новых автомобилях? Не ругайте слишком сильно. Болячки есть, но машина едет, и копейки приносит хозяину — вот и забрали. Цена приятная. Если он не упал до 10 000 км, значит, вам повезло! Вообще (раньше на эту тему много писали) покупка ГАЗели похожа на лотерею: либо конструктор, либо относительно нормальная машина (извините за сарказм, но, наверное, Господь раздает их в зависимости от степени о «греховности» души).А вот прямой брак на линейке 3302 ГАЗ не выставляет в продажу. Если есть случаи, то они единичные.

Для автомобилей старше 10 лет: владельцы часто жалуются на нехватку мощности (двигатель 406 выдает мало) и карбюраторы. Страдают и показатели расхода топлива: вместо обещанных 11-12 л / 100 км «ветераны» потребляют 15-16 л на сотню, индивидуальным владельцам ГАЗ 3302 удается довести расход до 20 л / 100 км. К новым ГАЗелям, особенно с двигателями Cummins, претензий не так много, в большинстве случаев потребители довольны качеством и реальными параметрами двигателей.

На старых версиях ГАЗ 3302 нет гидроусилителя — это их главный недостаток. На новых она присутствует, но вызывает ряд нареканий: у некоторых владельцев, несмотря на заверения завода, что утечки устранены, история повторяется из года в год. Испытательный срок для ГИР 5-10 тыс. Км. Если до этого момента не сломается, все будет хорошо, с комплектующими и сборкой повезет. Если ГИР капает, то создается впечатление (в каждой такой истории), что водитель наказан ремонтом ГИР до конца срока владения данной машиной.

У многих владельцев автомобилей старше 5-7 лет есть претензии к качеству коробки передач. Ситуация такая же, как и с ГИР: хозяин, однажды назвавший себя ремонтом КПП, наказан им навсегда. Описаны случаи не только ремонта, но и постоянной замены всего КПП, не дающих экономически оправданного результата. В отзывах о машинах с 2011г. Таких жалоб практически не встречала.

Запасные части и обслуживание

Во-первых, о запчастях.По цене хозяев все устраивает, а вот качество часто разочаровывает. Популярность модели сыграла с ней стандартную маркетинговую шутку: запчасти для ГАЗели производят все, кому не лень. Здесь у каждого свои методы: собрать запчасти в ведрах дешевле, либо найти нормального поставщика немного дороже. Большинство владельцев довольны обоими вариантами.

Практически всех не устраивает гарантийное обслуживание. Завод постоянно заявляет о своей работе и достижениях в сфере обслуживания, потребители настойчиво публикуют отзывы, что услуга — это всего лишь имя.Владельцев ГАЗелей (и не только) не устраивает халатное отношение сервисных работников к своим обязанностям: заменят деталь, но таким образом, что лучше сделать это самому. Мы неохотно обслуживаем машины по гарантии — на них нельзя заработать, поэтому они беспорядок.

Кузов

Борта кузова ГАЗ 3302 — слабое место. На первых машинах (которые до сих пор находятся в эксплуатации) меняли не раз. На машинах даже десятилетней давности — металл не раз сваривался, тает как сахар в кипятке.На последних образцах (ГАЗ знает о проблеме) бока грунтованы дополнительно. Насколько это экономит — непонятно. Жалоба в отзывах — одна из самых распространенных.

К вопросам защиты от коррозии завод подошел еще 3 года назад. На сегодняшний день, согласно официальному сайту группы ГАЗ, 47 базовых деталей кузова оцинкованы с двух сторон, применяется фосфатирование поверхностей и катофорезная грунтовка.

Факты о ГАЗ 3302 от владельцев

Двери любой старой Газели открываются отверткой.
… В старых автомобилях не хватает удобных сидений даже для экскурсий.
… На машине от 10 лет желательно поменять всю электропроводку и освещение: платы окисляются (иногда даже раньше), провода просто рассыпаются в пыль.
… Многие винят слабую раму в 5-летних машинах.
… В авто до 2007 года слабенькая печка.
… Жалобы на радиатор в обзорах ГАЗ 3302 попадались только один раз.

Во многих ответах намёки на таинственное исчезновение технических жидкостей даже при затянутых гайках и зажимах — это мистика, и не более того!
… Удачи в покупке ГАЗели — прекрасное дело! Есть отзывы, в которых владельцы опасались, что машина не уедет и 50 тысяч, а сейчас их пробег уже перевалил за 300 тысяч — и хвалить машину не будут!
… С 2011 года отзывы об автомобиле намного теплее, чем о более ранних версиях: производитель учитывает многие предыдущие недостатки. Автомобили 2002-2007 годов вызывают самую резкую критику.

Установите меня!

Основные изменения, которые владельцы вносят в конструкцию, — это удлинение тента и усиление рессор.Все для того, чтобы больше нести. Эти меры позволяют в разы увеличить окупаемость автомобиля, но полностью вывести из строя двигатель и ходовую часть. Отсюда — масса ремонтов. При этом большинство водителей отказываются принимать этот факт: надо ехать и все! А потом удивляются, почему коренные подшипники хрустят и рассыпаются в задней части.

Рассказывают, как ГАЗели перевезли 3 тонны груза. Эти машины окупаются очень быстро, хотя почему-то хозяева не хранят ее больше года и при первой возможности отправляют «в народ».Хотя при нормальной эксплуатации и своевременном обслуживании — лучший автомобиль в своем классе.

В старых машинах тоже доработаны печка и салон: старый отопитель ГАЗ 3302 слабоват и в машине холодно в морозы. С новой кабиной после рестайлинга 2000 года в машине стало теплее.

Сводка

Как написано в одном обзоре: машину для работы надо брать с нуля и у нас, дешево и сердито. Один хозяин отписался, что его ГАЗ 3302 13 лет, накатал 250 тысяч пробега, каждый винт знает в лицо.Он хочет такого же, только нового. И это о чем-то говорит. Или взять старую, все перебрать и спокойно ехать: цены позволяют. И это тоже о чем-то говорит. Вывод: было бы желание работать и следить за ГАЗ 3302 — и у вас будет отличная машина!

Так получилось, что с момента появления первой Газели популярность этого грузовика выросла до небывалых высот. Его появление было спровоцировано большим спросом на технику, способную перевозить небольшие грузы в городских условиях, не затрудняя передвижения.Кроме того, во многих случаях использование крупногабаритного оборудования для доставки товаров, например, в торговые точки или непосредственно к потребителю, оказывалось экономически невыгодным. На фоне возросшего спроса на малогабаритные грузовики родилась Газель.

Преимущества покупки подержанной Газели

Ни для кого не секрет, что стоимость новых автомобилей для многих потребителей зашкаливает. В этом случае более целесообразно воспользоваться возможностью и купить подержанный автомобиль для удовлетворения своих потребностей.Покупатель подержанной Газели даже выигрывает от следующих преимуществ подержанного грузовика:

1. Конечно, стоимость. В течение трех лет новый автомобиль теряет половину своей стоимости. Есть ли смысл вкладывать большие средства в то, что не «съедено» амортизацией? Технические характеристики и внешнее состояние автомобиля за это время практически не меняются. Физический износ минимален, помогает улучшить технические характеристики , тюнинг газель , который направлен на улучшение экстерьера, увеличение грузоподъемности и мощности силового агрегата.Многие автовладельцы подержанной машины увлекаются и внутренним тюнингом, превращая свое рабочее место в уютную обитель, набитую современными «гаджетами».

2. Нет гарантии. Как это ни странно звучит, но отсутствие гарантийного обслуживания может стать плюсом для автовладельца. В этом случае он волен проводить модернизацию купленного автомобиля по своему усмотрению. Конечно, гарантийное обслуживание выгодно, если новый грузовик внезапно начинает ломаться. В данном случае это бесплатно (так, по крайней мере, должно быть).На самом деле бесплатного гарантийного обслуживания в природе нет, а это дополнительные расходы на содержание новой машины. На самом деле покупка подержанного автомобиля и инвестирование в него некоторых средств для улучшения технических характеристик более выгодно, чем покупка совершенно нового автомобиля.

На что обращаем внимание при покупке Газели б / у

· По двигателю. По мнению многих экспертов, рекомендуется выбирать двигатель 405, а не двигатель 406. Он более мощный, менее прихотливый, легко ремонтируется и исправляется.

· Кузов. В этом случае он является самым слабым звеном в машине, которая используется для перевозки грузов. Поэтому при осмотре рекомендуется обращать внимание на различные дефекты. На нем не должно быть необычных вмятин и изгибов, чем меньше автомобилей подвергалось кузовному ремонту, тем лучше.

· Подвеска. Это как раз та часть, которая отвечает за способность грузовика перевозить определенные грузы. Стоит обратить внимание на состояние пружин и пружин и правильность их установки.

Moteur 405 (Газель): caractéristiques — Société

Le moteur 405 appartient a la famille ZMZ, qui e t product par JC Заволжский моторный завод. Ce moteur ont devenu de légende de l’e ence de l’indu trie automotive nationale, автомобиль номер

Contenu

Le moteur 405 appartient a la famille ZMZ, qui est produite от ОАО «Заволжский моторный завод». Ces moteurs sont devenus des légendes de l’essence de l’industrie car nationale, автомобили, которые не установлены на автомобиле GAZ, проходят испытания на определенных моделях Fiat, а также на определенных моделях автомобилей Fiat. mondiaux bien connus.

L’histoire

Après que l’usine ait décidé d’abandonner l’utilisation du moteur 402 sur la Gazelle, les Concepteurs ont été chargés developper une nouvelle génération de puppies et Essence plus efficacements. C’est ainsi qu’est né le moteur ZMZ-405. Désormais, ils sont équipés de «Gazelles» et de «Volga».

Le moteur 405 — это система для инъекций, которая дает разрешение на потребление и дистрибьютор плюс эффективность карбюранта в системе.Le design était différent de son prédécesseur, car il été décidé d’installer une culasse à 16 супов.

Общая информация

Этот двигатель является карбюратором ZMZ-406, модифицированным для системы впрыска. Мотор 405 Euro-3 используется в современном мире. Cela nous a permis d’atteindre un nouveau niveau de ventes, puisque le moteur était autorisé à être installé sur les voitures étrangères. Les voitures Fiat ont été les premières en faire l’expérience. Le constructeur étaitisfait, ce qui a permis à ZMZ de conclure un nouveau contrat pour la fourniture de moteurs et de pièces de rechange pour eux.

Il existe également un moteur 405 (Gazelle), уникальная установка на лесах и отдельных поездках. Модель с номером каталога 405.020. Ce moteur s’ajustera davantage au développement de la puissance de traction qu’aux caractéristiques de vitesse.

Caractéristiques

Le moteur 405 (Gazelle, Sable) présente les caractéristiques suivantes:

• Le volume est de 2484 литра.
• Мощность — 115-140 ч де.
• Диаметр поршня 95,5.
• La course du поршневой на 86.
• Le nombre de soupapes est de 16 (4 pour chaque cylindre).
• Le nombre de cylindres est de 4.
• Poids — 184 кг.
• Normes environmentalnementales — 0-4 евро.
• Consomitation moyenne de carburant — 9,5 л / 100 км (вилла — 11 л, автострада — 8 л).

L’une des caractéristiques de concept du 405e moteur est qu’il est parfaitement адаптированный к использованию в соответствии с климатом и peut résister à des températures de -40 à +40.En même temps, le système de refroidissement liquid support toutes les charge et le moteur ne surchauffe pas.

Un service

Comme ailleurs, la maintenance des moteurs de passagers est effuée tous les 12 000 км в соответствии с рекомендациями конструктора. Основные операции включают изменение рабочего места и нового фильтра. Mais le moteur 405 pour augmenter la durée de vie vaut la peine d’être entretenu tous les 10 000 на 11 000 км до сущности. Mais si un équipement au gaz est installé, cela devra être fait tous les 8500–10 000 км.

Рекомендуемый двигатель 405 («Газель») от 8 до 9 000 км, автомобиль работает с усиленным режимом. Dans le même temps, l’huile perd ses propriétés, плюс Rapidement и изменение композиции.

Удобные места на расстоянии 15 000 км, все необходимые удобства для всех установленных мест. Vous devez également Surveyiller l’état du mécanisme de distribution de gaz. Le remplacement intempestif de la Courroie et du rouleau peut entraîner la rupture et la deformation (flexion) des soupapes, ce qui entraînera non seulement des réparations coûteus, mais également le remplacement de la culasse.

Un autre élément à Surveyiller — это совместный куверкль-де-супап. Рекомендуемая замена на 20 000 км. Мы предлагаем вам замену фильтра на воздух после 25000 км.

Ремонт

Ремонт 405 est Assez simple. Эта концепция проста и заменена сложными деталями. Le bloc-cylindres et le vilebrequin peuvent poser problème et doivent être percés.

Notons les принципиальные манипуляции в процессе ревизии 405ème moteur:

1. Démontage.
2. Диагностика блоков питания и предметов. Определение необходимых операций и обменов.
3. Achat de toutes les pièces et pièces de rechange nécessaires.
4. Rainure et ajustement du vilebrequin à la taille des nouvelles chemises.
5. Alésage et rodage du bloc-cylindres.
6. Замена деталей на стене, на поверхности и испытание на давление на трещины.
7. Lavage de toutes les pièces.
8. Начальная сборка и идентификация предметов и дополнительных материалов.
9. L’assemblage final.

Souvent, lors de l’installation du vilebrequin, il doit être équilibré, pour cela, un nouvel embrayage est acheté, car il ne sert à rien d’effectuer cette opération sur l’ancien.

Le moteur 405 équipé de poussoirs hydrauliques, ils doivent être remplacés lors de la réparation de la culasse.

Réglage

De nombreux amateurs de voitures voulaient profiter de l’occasion de réglage.Ainsi, le moteur 405 с некоторыми модификациями. Considérez ce qui peut être fait pour mettre à niveau:

1. Remplacement de la culasse. Bien sûr, il sera difficile d’en Trouble une, mais JP a développé une tête d’accord similaire qui peut être install à la place de la tête standard.
2. Injecteur (moteur 405). Полная замена системы впрыска увеличивает мощность, большую часть карбюраторных сывороток на глубину 15 л / 100 км и все собственные средства.
3. Замена коллекционера и системы управления. Bien sûr, возможно, заменитель ансамбля системы, mais cela vaut la peine de faire un calc précis pour cette amélioration.
4. Поршень ennuyeux. Un processus long et pas toujours efficace. Увеличить хвост поршня от 95,5 до 98 мм с прижатием на 20%.

Toutes ces améliorations réduisent la durée de vie du moteur de 30%, ce qui entraînera en conséquence une révision rapide. Les coureurs professionalnels consillent d’effectuer de telles opérations dans un studio de réglage, où des specialistes effectueront tous les calcs et amélioreront les caractéristiques du moteur sans compromettre l’état et perdre la ressource.

OBDII Совместимость

Все автомобили и легкие грузовики, построенные и проданные в США после 1 января 1996 года, должны были быть оборудованы системой OBD II. В целом это означает, что все автомобили и легковые грузовики 1996 года выпуска соответствуют требованиям, даже если они были построены в конце 1995 года.

Все бензиновые автомобили, произведенные в Европе, должны были соответствовать требованиям OBD II после 1 января 2001 года. Дизельные автомобили не должны были соответствовать требованиям OBD II до 1 января 2004 года.

Все автомобили, произведенные в Австралии и Новой Зеландии, должны были соответствовать требованиям OBD II после 1 января 2006 года. Некоторые автомобили, произведенные до этой даты, соответствуют требованиям OBD II, но это сильно различается между производителями и моделями.

Два фактора покажут, соответствует ли ваш автомобиль требованиям OBD II:

1. Будет разъем OBD II, а

2. На наклейке или табличке под капотом будет надпись «Соответствует OBD II» или «Сертифицировано OBD II».

Разъем должен располагаться в пределах трех футов от сиденья водителя и не должен требовать открытия каких-либо инструментов. Большинство расположено под рулевой колонкой. Если вашего порта OBD II нет, загляните под приборную панель и за пепельницы.

Производители автомобилей имели некоторую свободу действий в протоколе связи, который они использовали для передачи параметров или PID, которые по закону должны быть единообразными, на сканеры. В настоящее время используется пять различных протоколов связи OBD II: KWP, PWM, VPW, ISO 9141 и CAN.

Как показывает практика, автомобили GM и легкие грузовики используют SAE J1850 VPW (регулируемая широтно-импульсная модуляция). В продукции Chrysler и во всем импорте из Европы и большинства стран Азии используются схемы ISO 9141. Форды используют схемы связи SAE J1850 PWM (широтно-импульсная модуляция).

Есть некоторые вариации среди импортированных автомобилей, таких как Cadillac Catera, немецкий производный автомобиль Opel, использующий европейский протокол ISO 9141.

На автомобилях 1996 года и позже вы можете определить, какой протокол используется, проверив разъем OBD II:

J1850 VPW — разъемы должны иметь места 2, 4, 5 и 16, но не 10.

ISO 9141-2 — Соединитель должен иметь заполненные места 4, 5, 7, 15 и 16.

J1850 PWM — на разъеме должны быть заняты места 2, 4, 5, 10 и 16.

CAN-шина — разъем должен иметь места 4, 5, 6, 14 и 16.

ISO 14230 KWP — Разъем должен иметь заполненные места 4, 5, 7, 15, 16.

Если ваш автомобиль имеет разъем такого типа, но не имеет этих контактов, вероятно, у вас автомобиль до OBDII.Чтобы добавить некоторую путаницу, даже наличие разъема с контактами, показанными выше, не является гарантией соответствия OBD II. Этот тип разъема был замечен на некоторых автомобилях до 1996 года, которые не были совместимы с OBD II.

Большинство производителей автомобилей перешли на протоколы CAN-шины с 2006 года.

Принципиальная электрическая схема ГАЗ 3302. Принципиальная электрическая схема ГАЗель

Электросхема коммерческого автомобиля «Газель» может отличаться в первую очередь в зависимости от того, какой из них.Электропроводка также различается по типу кузова — например, задние фонари расположены иначе, чем габаритные огни. Соответственно, провода прокладываются в другом месте, имея другую длину.

Электропроводка в кабине грузовика ГАЗ 3302

Также следует учитывать автомобили разных поколений по годам выпуска — со временем меняются комбинации приборов, оптика, блок предохранителей и т. Д. В электросхеме меняют вилки и проводку. Поэтому существует множество модификаций электрической схемы.

Несмотря на множество доработок, принцип построения электрической схемы одинаков на всех автомобилях. Все потребители электроэнергии питаются от постоянного напряжения 12 вольт. Масса корпуса и блока питания — отрицательный провод, электрическая схема — двухпроводная.

Расположение АКБ в Газели

Любая схема имеет следующие элементы:

Читайте также

Ремонт и замена тормозного суппорта на Газель

Различные схемы в зависимости от двигателя

Самая первая на «Газель» приступила к установке карбюраторных двигателей ЗМЗ 402.Для работы системы зажигания ДВС необходимо было подать питание на катушку зажигания, распределитель и выключатель. Следующей в серии также была карбюраторная версия.

Но в нем уже были катушки, распределитель и коммутатор, вместо них был установлен электронный блок управления зажиганием.

Позже «Газели» стали комплектоваться инжекторным двигателем ЗМЗ 405, имевшим систему распределенного впрыска вместо карбюратора.

Похоже на двигатель ЗМЗ 405

Электропроводка двигателя на этом двигателе уже совсем другая — блок управления стал общим и для системы зажигания, и для распределенного впрыска.
имеют свою электрическую схему, и она различается в зависимости от типа установленного ДВС: Cummins или УМЗ-А274. Газель Next с конца 2014 года оснащается новым двигателем объемом 2,7 л.

Перестановка проводки мотора

Жгуты проводов предусмотрительно разделены на переднюю, заднюю и моторный отсек. Поэтому при замене силового агрегата на двигатель другого типа (например, карбюратор ЗМЗ 406 на инжектор ЗМЗ 405) менять всю проводку вовсе не обязательно, нужно просто поменять провода подкапотного пространства.
Также легко переставить жгут проводов моторного отсека в случае замены iCE 3M3 402 на карбюратор ZM3 406 или инжектор ZMZ 405.

Работоспособность автомобильной системы зажигания (СЗ) напрямую влияет на функциональность и состояние двигателя автомобиля … Соответственно, выход из строя одного из элементов системы может привести к незначительным или даже серьезным сбоям в работе силового агрегата. . Каков принцип работы и порядок работы СЗ, как заменить замок зажигания Газель — подробнее об этом читайте ниже.

[Скрыть]

Принцип работы системы зажигания Газель

Для начала рассмотрим принцип работы двигателя СЗ Газель 402. В данном случае речь идет о любых моделях этого автомобиля — как с двигателем 406, так и с 5-местными Газелями. Принцип работы СЗ заключается в накоплении и дальнейшем преобразовании низковольтного напряжения в высокое с помощью катушки после этого. После преобразования катушка передает и распределяет высокое напряжение на свечи зажигания системы.Сами свечи зажигания используются для генерации искры, которая, в свою очередь, необходима для воспламенения топливовоздушной смеси в цилиндрах.

Основные этапы работы СЗ:

• накопление низковольтного заряда;
• преобразование его в высокое напряжение;
• распределение импульса по соответствующим свечам в определенном порядке;
• создание искры на электродах свечей;
• Возгорание горючей смеси.

Порядок зажигания

Схема подключения цилиндров на Газели, то есть сама процедура их включения, для двигателя 406 следующая:

• сначала зажигается смесь в первом цилиндре;
• на третьем подается икра;
, после этого
• — на четвертый цилиндр;
• второй цилиндр входит в работу последним.

Основные элементы СЗ

Кратко об основных элементах СЗ:

• , включая несколько катушек;
• коммутационное устройство;
• распределительный механизм;
• свечей;
• наконечников свечей;
• элементы, соединяющие свечи с катушкой — кабели высоковольтные.

Замена и ремонт замка

Если при попытке повернуть ключ в замке ничего не происходит, то есть двигатель не запускается, возможно, проблема в плохом соединении контактов.Можно попробовать отремонтировать такой замок, если это не поможет, то устройство придется менять (видео Сергея Вишнякова).

Замена контактной группы

Такая задача выполняется следующим образом:

1. Для начала необходимо отключить аккумулятор, для этого снимите с него минусовую клемму. Далее снимается защитная накладка рулевой колонки. Используя отвертку с плоской головкой, вам нужно будет открутить два болта, которыми крепится этот кожух.
2. Сделав это, можно демонтировать верх колодки.
3. Далее рулевая колонка переводится в крайнее верхнее положение … Вам нужно будет немного наклонить верх крышки на себя, пока застежки на этой части крышки не выйдут из паза.
4. Затем демонтируется накладка, ее нужно сдвинуть вверх.
5. С помощью отвертки с плоским жалом нужно будет открутить два болта, которыми крепится контактная часть замка. Затем контактная составляющая удаляется и заменяется на новую; дальнейшая сборка производится в обратной последовательности.

Фотогалерея «Смена группы контактов»

Замена замка

Чтобы полностью поменять замок, выполните следующие действия:

1. Как и в предыдущем случае, предварительно нужно демонтировать защитную крышку.
2. Хомут демонтировать нельзя, так как стандартные гайки не имеют краев, поэтому его нужно обрезать, например, болгаркой. Будьте осторожны, чтобы не повредить рулевую трубу.
3. Далее необходимо отключить рулевую колонку — это сделано для удобства дальнейшей замены.Сначала откручиваем длинный винт, соединенный с регулятором высоты руля. После этого следует поднять вверх само рулевое колесо, это позволит открутить еще один болт, для этого воспользуйтесь гаечным ключом на 12. При извлечении винта нужно будет запомнить положение фигурной скобки, она находится рядом с ее головкой.
4. Следующим этапом будет демонтаж старого зажигания.
5. Теперь возьмите новый кронштейн и проделайте в его боках прорези, где будут располагаться шляпки шурупов.Прорези необходимы, так как они позволят вам без проблем затянуть четыре стяжных винта. В случае отсутствия пазов это приведет к тому, что головки храповика упираются в края, так что надежно закрепить устройство не удастся.
6. Далее устройство ставится в гнездо, закручивается четыре винта, их нужно затянуть на максимум. Две 12 гайки, которые вы открутили ранее, не нужно полностью затягивать, так как это приведет к невозможности регулировки положения рулевого колеса.Соберите всю конструкцию и проверьте работу установленного замка.

Работа всех электрических компонентов в автомобилях зависит от состояния электропроводки и источников тока. Владельцам отечественного коммерческого транспорта умение читать и понимать электросхему Газели особенно полезно, учитывая возраст и состояние многих из этих машин.

[Скрыть]

Признаки неисправности

Признаками проблем с электрикой автомобилей Газель являются отказы различных систем, например, системы отопления или сигнализации.Если проверка и замена предохранителей, защищающих этот участок цепи, не помогает, значит проблема заключается непосредственно в проводке. На неисправность проводки указывает также неоднократное перегорания установленной новой плавкой вставки.

Типичные «симптомы»:

1. Двигатель не запускается. Если не работает стартер и не загораются лампы на панели приборов, то причина в разряженном аккумуляторе. Если лампы горят нормально, но стартер не работает, то причину проблемы следует искать в проводке.При работающем стартере и отсутствии вспышек в цилиндрах возможно повреждение электрических цепей системы зажигания. Неисправность можно исправить, зарядив аккумулятор или заменив поврежденные элементы.
2. Горящая лампа зарядки бортовой АКБ при стабильной работе двигателя свидетельствует о проблемах в электрической цепи генератора или обрыв цепи приводного ремня … В автомобилях Газели есть вольтметр, измеряющий напряжение в бортовой сеть. О работе генератора можно судить по показаниям этого устройства.При возникновении таких проблем потребуется замена ремня или капитальный ремонт генератора с заменой перегоревших элементов.
3. Запах гари свидетельствует о перегреве элементов проводки, который может возникнуть из-за повреждения изоляции. В этой ситуации необходимо проверить состояние предохранителей и прозвонить тестером все участки цепи для определения места короткого замыкания. Для ремонта потребуется заменить поврежденные участки цепи и уложить их таким образом, чтобы исключить повторное натирание.
4. Нестабильная работа осветительных приборов свидетельствует о коротком замыкании в цепи. Если лампы слишком яркие или ритмичная пульсация, причину нужно искать в вышедшем из строя регуляторе напряжения, установленном на генераторе. Замена регулятора производится на снятом генераторе. Параллельно можно проверить состояние щеток и коллектора.
5. Обрыв цепи. Это возможно из-за окисления и разрушения контактов или проводов. В случае полного отказа системы питания проверьте состояние аккумулятора и клемм на нем.Когда контакты на аккумуляторе окисляются, они не могут передавать большой ток. В этом случае могут работать элементы подсветки, магнитола, дворники. Но при попытке завести все огни гаснут. Проблема может быть устранена зачисткой и подтяжкой контактов.

Электропроводка Газель с карбюратором

Ниже представлена ​​типовая электрическая схема машин, выпущенных с 1995 по 2003 год с карбюраторными моторами моделей ЗМЗ 402, ЗМЗ 421 и ЗМЗ 406. В зависимости от модели автомобиля (ГАЗ 3302, 33021, 2705 и др.), могут быть отличия в электрооборудовании.

Электрическая схема машин с карбюраторными двигателями ЗМЗ 402 и ЮМЗ 421

Расположение узлов и проводки на электросхеме Газели:

1. В1 — электронный датчик измерения давления масла в двигателе.
2. B2 — вспомогательный датчик, сигнализирующий о чрезмерно низком давлении в системе смазки. Работает совместно с сигнальной лампой, установленной на комбинации приборов (H7).
3. В5 — индикация падения уровня жидкости в бачке гидропривода тормозов.Когда уровень опускается ниже критического, загорается лампа на комбинации приборов (H56), которая также является предупреждающим индикатором включенного ручного тормоза.
4. B7 — термодатчик, контролирующий температуру жидкости в системе охлаждения.
5. В8 — датчик включения индикатора перегрева двигателя. Включает лампу H8, установленную в комбинации приборов.
6. B12 — прибор для измерения уровня топлива в баке.
7. B68 — датчик распределителя.
8. D4 — управление экономайзером холостого хода.
9. E1 и E2 — фары на левой и правой сторонах кузова. К фарам относятся передние фонари (обозначены на схеме H62 и H63) и лампы основного света (H64 и H65). Лампы имеют нити дальнего (H64-1 и H65-1) и ближнего (H-64-2 и H65-2) света, питаемого по отдельным цепям.
10. E7 и E8 — головные указатели поворота, устанавливаемые рядом с фарами (левая и правая стороны автомобиля).
11. E9 и E10 — дополнительные указатели поворота, установленные на передних крыльях.
12. E16 — система освещения салона кабины водителя и пассажира.
13. E17 — подсветка внутреннего объема грузового отсека (применяется на бортовом грузовике и фургоне).
14. E27 и E28 — комбинированные фонари на задней части рамы или кузова, включая стоп-сигнал (H74 и H75), указатель поворота (H78 и H79), габаритный огонь (H76 и H77), противотуманный фонарь (H70 и H71) и индикатор включения передачи заднего хода (H72 и H73).
15. E30 и E64 — две лампы освещения заднего номерного знака.
16. E35 — лампа моторного отсека.
17. E59 — прикуриватель в кабине.
18. E65 — система подсветки второго ряда пассажирских сидений (применимо только к автомобилям с двухместной пассажирской кабиной). На автобусах к этой цепи подключаются несколько абажуров.
19. F1, F2, F3 и F4 — заглушки, устанавливаемые в цилиндры.
20. F41, F42 и F43 — три монтажных блока предохранителей и реле.
21. G1 — генератор, установленный на двигателе.
22. G2 — это аккумулятор.
23. Н1 — рог.
24. H6 — зуммер в панели приборов.
25. Н16 — сигнализаторы указателей поворота, расположенные на комбинации приборов. Кроме того, имеется предупреждающий сигнал об аварийном остатке топлива (обозначен на схеме h29), указатели дальнего света (h30) и габаритов (H59).
26. H66-H69 — четыре маленькие лампочки для подсветки комбинации приборов.
27. К1 — реле включения стартера.
28. К3 — реле выбора режима работы электродвигателя стеклоочистителя.
29. К12 — прерыватель указателей поворота.
30. К13 — концевой выключатель сигнальной лампы включенного стояночного тормоза.
31. К16 — переключатель.
32. М1 — электродвигатель пуска двигателя (стартер).
33. М2 — электродвигатель привода вентилятора отопителя.
34. M4 — электродвигатель для привода щеток стеклоочистителя.
35. М5 — привод насоса омывателя.
36. M20 — дополнительный электронасос для расширенной системы отопления (применяется на грузовых автомобилях и автобусах).Работает совместно с переключателем, обозначенным на схеме как S65.

37. М38 и М39 — электрические корректоры положения фар.
38. П1 — Комбинация приборов в составе спидометра (на схеме П2), тахометра (положение П3), вольтметра бортовой сети (на схеме П5), индикатора температуры жидкости в система охлаждения (позиция P6), индикатор параметров давления в системе смазки (на схеме P7) и индикатор количества топлива в баке (позиция P8).
39. R1… R4 — резисторы шумоподавляющие в высоковольтных проводах.
40. R12 — сопротивление регулировки оборотов электродвигателя вентилятора отопителя.
41. S1 — включение зажигания (в замке).
42. S3 — выключатель дополнительного освещения дополнительного ряда сидений (для автомобилей с двойной кабиной).
43. S5 — выключатель аварийной световой сигнализации.
44. S6 — переключатель ступеней сопротивления, предназначенный для регулировки скорости вращения вентилятора отопителя.
45. S9 — переключатель указателей поворота на рулевой колонке.
46. S12 — рычаг на рулевой колонке переключения режимов работы системы очистки стекол.
47. S13 — дистанционное отключение АКБ от бортовой сети.
48. S18 — выключатель нитей накала противотуманных фар, установленных в задних фонарях.
49. S29 — Концевой выключатель фонаря заднего хода.
50. S30 — Концевой выключатель контрольных ламп тормозной системы.
51. S36 — сигнализатор.
52. S39 — головной выключатель режимов наружного освещения.
53. S52 — выключить лампу стояночного тормоза.
54. S72 — управление режимами работы экономайзера.
55. У1 — магнитофон или радиоприемник.
56. Т1 — катушка зажигания.
57. V2 — транзисторный переключатель режимов работы системы зажигания.
58. Х1 — розетка для включения вилки переносной лампы.
59. Y3 — клапан с электромагнитной катушкой на карбюраторе.

Электропроводка Газель с форсункой

После рестайлинга в 2003 году произошли изменения в электросхеме Газели, связанные с применением новых устройств контроля и управления, а также расширением линейки силовых установок… Ниже представлена ​​схема машины с инжекторным двигателем ЗМЗ 405. Электропроводка машин может иметь разные исполнения (в зависимости от моторов, года выпуска и кузова).

Схема Газель с двигателем ЗМЗ 405 (соответствие Евро 2)

1. Б1 — измеритель данных для манометра масла.
2. В2 — электронный датчик включения сигнализатора в аварийной ситуации низкого давления масла.
3. В5 — механизм измерения уровня жидкости в бачке привода тормозов.
4. В7 — прибор для измерения температуры жидкости в системе охлаждения. Работает совместно с сигнальной лампой, которая включается отдельным датчиком управления (на схеме B8).
5. B12 — датчик уровня топлива. На некоторых автомобилях (например, ГАЗ 33027) возможно использование второго бака, в котором установлен второй датчик (обозначен на схеме как В13).
6. B46 — датчик для измерения скорости движения.
7. В57 — дополнительный датчик включения электромагнитной муфты привода вентилятора (используется на некоторых машинах с карбюраторными двигателями ЗМЗ 402 или УМЗ 421).Сигнал с датчика поступает на отдельный контроллер, обозначенный на схеме кодом D28.
8. D7 — дополнительный модуль управления антиблокировочной тормозной системой в тормозном приводе (практически не встречается на старых автомобилях).
9. D21 — блок переключателей для регулирования температуры и направления потока в системе отопления.
10. D27 — реостат для регулировки накаливания комбинированных ламп подсветки.
11. Е1 и Е2 — фары. К фарам относятся габариты (обозначены на схеме как H62 и H63), ближний (лампы H98 и H99) и дальний (лампы h200 и h201) свет.В рестайлинговых фарах поворотники интегрированы в блок фары (лампы х202 и 103).
12. E9 и E10 — дополнительные боковые поворотники.
13. E16 — панель освещения водительского и пассажирского сидений.
14. E18 и E19 — дополнительные плафоны освещения (используются только на фургонах). В автобусах используются три плафона — один по правому борту (E20) и два слева (E60 и 61). Управление освещением осуществляется переключателями с маркировкой S62 и S63.
15. E27 и E28 — задние комбинированные фонари.Фонари включают габариты (показаны на схеме как H76 и H77), противотуманные фары (положение H70 и H71), задний ход (лампы H72 и H73), тормозные огни (на схеме H74 и H75) и повороты (лампы H78 и H79).
16. E30 и E64 — система подсветки номера.
17. Е35 — лампа для освещения моторного отсека.
18. E59 — прикуриватель.
19. E63 — дополнительная крышка для освещения ступеньки раздвижной двери (на микроавтобусах и автобусах).
20. E65 — дополнительная лампа освещения второго ряда сидений (касается только грузовой и пассажирской версий).
21. E71 — ящик системы освещения на панели приборов.
22. F1-F4 — система зажигания (свечи).
23. F41 — блок предохранителей в моторном отсеке.
24. F42 и F43 — два блока плавких вставок и реле в панели приборов.
25. G1 и G2 — основные источники тока (генератор и аккумулятор соответственно).
26. h2 и h3 — двухтональные рожки (низкий и высокий).
27. К1 — пуск стартера.
28. KZ — блок управления очисткой стекол.
29. К7 — реле звукового сигнала.
30. К12 — поворотник.
31. К13 — выключатель сигнализации стояночного тормоза.
32. K16 — дистанционный выключатель аккумуляторной батареи (только для автобусов). Управление устройством осуществляется с помощью кнопки S13.
33. К40 — управление фарами.
34. М1 — стартер.
35. M2, M4 и M8 — это двигатели вентилятора отопителя, стеклоочистителя и насоса омывателя.
36. М8 — электронасос цепи дополнительного отопителя (только для автобусов и грузовых автомобилей с двухрядной кабиной). Устанавливается совместно со вторым радиатором и на нем вентилятором, который приводится в движение двигателем М20.
37. М38 и М39 — электрические корректоры наклона фар. Они управляются регулятором S116.
38. М43 — кран электропривода основного отопителя.
39. P2 — электронная комбинация приборов.
40. R12 и R13 — сопротивления переключения скоростей вентилятора основного и дополнительного отопителей.
41. S1 — активация системы запуска и электронных устройств.
42. S3 — выключатель второго ряда дополнительного светильника (только грузопассажирский вариант).
43. S5 — сигнализация.
44. S6 — управление насосом и двигателем системы отопления.
45. S9 — выключатель поворотников и фар.
46. S12 — выбор режимов работы стеклоочистителя.
47. S29 — концевой выключатель фонарей заднего хода.
48. S30 — концевой выключатель педали тормоза.
49. S39 — выключатель света.
50. S52 — концевой выключатель рычага стояночного тормоза.
51. S54 — тест охранной сигнализации.
52. S60 — концевой выключатель освещения бардачка.
53. S62 и S63 — управление абажурами освещения салона автобуса.
54. S73 — переключатель скорости вентилятора дополнительного отопителя (автобусная и грузопассажирская Газель).
55. У — магнитола.

На карбюраторных машинах с двигателями ЗМЗ 402 и УМЗ 421 дополнительными цепями являются:

• R1-R4 — система резисторов тушения свечей;
• D4 — система управления экономайзером карбюратора;
• B68 — датчик системы распределения импульсов зажигания;
• S72 — управление системой экономайзера;
• Т1 — стандартная катушка зажигания;
• V1 — регулятор уровня зарядного напряжения;
• В2 — переключатель на основе транзисторной схемы;
• YЗ — клапан экономайзера на карбюраторе;
• Y48 — муфта электромагнитная привода вентилятора (на деталях машин).

После очередного рестайлинга в 2010 году в серию пошла Газель с торговым обозначением Бизнес. Электросхема базового ГАЗ 3302-216 с двигателем ЮМЗ 4216 (Евро 3) состоит из отдельных жгутов, разводка которых приведена ниже.

Провода и блоки ЭБУ Газель Бизнес

1. Электромагнитный клапан улавливания паров бензина.
2. Датчик дроссельной заслонки.
3. Указатель температуры двигателя.
4. Муфта привода вентилятора.
5. Модуль контроля холостого хода.
6. Генератор.
7. Индикатор падения давления масла ниже аварийного уровня.
8. Общая катушка зажигания.
9. Свечи.
10. Измеритель давления и температуры воздуха на входе в фильтр.
11. Датчик положения распредвала.
12. Датчик положения коленвала.
13. Разъем жгута лямбда-зонда.
14. Лямбда-зонд.
15. Датчик неровностей дороги.
16. Датчик детонации.
17. Разъем жгута проводов форсунки.
18. Форсунки.

Ремонт цепи включения сцепления показан на видео с канала Garage AutoHlam.

Передняя проводка кабины прикреплена к жгуту ECM на разъемах.

Передний жгут

1. Фара.
2. Стартер.
3. Аккумулятор.
4. Монтажный блок для реле и предохранителей.
5. Генератор.
6. Фара.
7. Привод стеклоочистителя.
8. Блок проводов очистителя стекол.
9. Подсветка моторного отсека.
10. Клаксон низкий тон.
11. Насос омывателя.
12. Колодка первой жгута АБС.
13. Указатель уровня тормозной жидкости.
14. Колодка второго жгута системы АБС.
15. Управление стартером.
16. Клаксон высокий.
17. Клапан трубопровода подогревателя.
18. Блок жгута проводов привода крана.
19. Насос отопителя заднего отсека (на автобусах и грузовых автомобилях).
20. Блок жгута ЭСУД.
21. Аналогично.
22. Аналогично.
23. Подключение заднего жгута проводов.
24. Аналогично.
25. Блок жгута приборной панели.
26. Аналогично.
27. Разъем контроллера управления двигателем.

Для панели приборов используется отдельный жгут проводов.

Электропроводка панели приборов Газель Бизнес, часть 1

Жгут правого рычага модуля рулевой колонки.

Заземление.

Левый разъем аудиосистемы.

Привод зеркала заднего вида на правой двери.

Жгут проводов этого зеркала.

Аналогично.

Подключение электропроводки к потолку кабины.

Жгут верхнего динамика.

Аналогично.

Система освещения ступеней двери.

Разъем нижнего жгута.

Вентилятор второго отопителя.

Сопротивление.

Концевой выключатель заднего хода.

Определитель скорости.

Концевой выключатель ручного тормоза.

Электрический разъем на левой двери.

Разъем проводки зеркала на левой двери.

Привод зеркала заднего вида на левой двери.

Подсветка справа.

Аналогично слева.

Лампы дополнительного освещения салона (автобус).

Аналогично.

Блок реле и предохранителей в панели приборов.

Регулятор обогрева зеркал.

Регулятор ближнего света.

Регулятор дальнего света.

Контроллер звукового сигнала.

Регулятор системы отопления.

Контроллер очистки стекла.

Резерв.

Блок предохранителей.

Контроллер освещения.

Контроллер системы микроклимата.

Электронная комбинация приборов.

Заслонки в каналах приточного воздуха к окнам, ногам водителя и пассажира.

Дефлектор приводов в панели.

Клапан центральный в канале микроклимата.

Заслонка рециркуляции.

Дополнительная розетка.

Прикуриватель.

Вентилятор системы микроклимата.

Регулятор скорости нагревателя.

Подсветка бардачка.

Концевой выключатель подсветки.

Освещение кабины.

Концевой выключатель на рычаге педали тормоза.

Радиоразъем №1.

Радиоразъем №2.

Запас.

Переходный соединительный жгут.

Жгут системы микроклимата.

Для машин с АБС доступен отдельный жгут.

Задний жгут проводов

1. Соединительный разъем.
2. Аналогично.
3. Забор топлива из бака.
4. Подключение проводки заднего фонаря с правой стороны.
5. Аналогично для левого борта.
6. Фонарь правый.
7. Фонарь слева.
8. Подсветка вывески.

В случае установки на ГАЗель дизельного двигателя Камминз меняют жгуты подкапотного пространства и кабины. Свечи накаливания устанавливаются вместо свечей зажигания для упрощения запуска двигателя при низких температурах. Кроме того, есть дополнительные схемы для педалей газа и дополнительный автономный отопитель.

Сегодня автомобили Газели используются во многих сферах современного бизнеса. Чтобы обеспечить работоспособность автомобиля, необходимо обращать внимание не только на работоспособность основных узлов и агрегатов, но и. Из этого материала вы узнаете все, что нужно знать о проводке и ее неисправностях.

[Скрыть]

Признаки неисправности

В автомобилях Газели 405 евро 2, 402, 406, 4216, 2705, 3302 или бизнес дизель:

1. Двигатель не заводится.Автомобиль не может выполнять свою основную функцию при неработающем двигателе. Либо бизнес-дизель, 402, 406, 405 евро 2, 4216, 3302, 2705 поврежден, либо вышел из строя один из агрегатов или механизмов автомобиля.
2. Двигатель автомобиля запускается, но электрооборудование работает с перебоями или с перебоями.

В случае, если в результате попытки запуска двигателя агрегат не запускается, но в двигатель поступает топливо, то, скорее всего, проблема в электрооборудовании:

1. В случае, если автомобиль оснащен карбюратором, в первую очередь следует обратить внимание на диагностику высоковольтных кабелей и свечей.Кстати, довольно часто на старых автомобилях Газели с карбюратором на практике они доставляют водителю неудобства. Если высоковольтные кабели исчерпали свой срок службы, двигатель не будет работать правильно. Так что сначала проверьте их. Не лишним будет проверить исправность трамблера и катушки на Газели с карбюратором. Помимо высоковольтных проводов, есть возможность диагностировать принципиальную схему в подкапотном пространстве.
2. В случае с инжектором ситуация немного иная.Конечно, провода высокого напряжения тоже могут повредить, но в первую очередь нужно обратить внимание на электрооборудование. В частности, вас интересует система управления двигателем. В случае, если система управления форсунками не сможет правильно обработать импульсы, поступающие от регулятора, то в результате она не сможет отдавать команды остальным узлам и механизмам. Соответственно, двигатель будет остановлен.

Электропроводка моторного отсека

Как показывает практика, в большинстве бизнес-автомобилей Газель с дизельными двигателями 402, 406, Евро 2 405, 3302, 2705 и другие причины поломок являются закисленные или сгоревшие контакты.В данном случае речь идет о контактах в замке зажигания. Если замок или блок зажигания в салоне автомобиля не работает, по крайней мере, не будет работать освещение. Также неисправное электрооборудование может привести к неработоспособности омывателей, вентиляторов, дворников и т. Д.

Типы силовых агрегатов

Производителем ГАЗель бизнес дизель, 402, 405, 406, 2705, 3302 и других моделей является Горьковский автозавод. .

Изначально при производстве и сборке автомобилей использовались два типа двигателей:

• карбюраторные двигатели производства УМЗ;
• Инжекторные и карбюраторные двигатели от ЗМЗ (Заволжский завод).

Суть данного подхода заключалась в модернизации и унификации силовых агрегатов для бизнес-дизелей моделей 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Конечно, в случае с грузовиками принципиальная схема была переделана.

Для отдельных типов моторов применялась другая схема:

1. В автомобилях с инжектором ДВС работа системы зажигания изначально была более требовательной к топливной смеси … Такие агрегаты оснащались элементами электронного зажигания, блоки управления впрыском.Конечно, в таких агрегатах немаловажную роль играет качество топлива.
2. Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но и у них есть определенные особенности. Конечно, схема подключения карбюраторных моторов отличается от инжекторных.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель начал выпуск версии под названием «бизнес-дизель». В случае с дизельным двигателем схема подключения также претерпела определенные изменения.В частности, такие транспортники оснащались более мощным стартером, аккумуляторной батареей, а также генератором (видео MR. BORODA).

Причины поломки

Если вы являетесь владельцем автомобиля Газель, то принципиальная электрическая схема вам пригодится в любом случае. Хотя бы для того, чтобы при необходимости можно было выявить определенные поломки, вызванные использованием некачественного топлива.

Причиной неработоспособности электроприборов могут быть экстремальные климатические условия:

1. К суровым климатическим условиям относятся суровые холода.С наступлением морозов нагрузки на электрическую цепь транспортного средства возрастают, и тип мотора — карбюраторный или инжекторный — здесь значения не имеет. Нагрузки на электрооборудование особенно заметны при утреннем пуске мотора.
2. Независимо от сезона и типа iCE у любого водителя могут возникнуть перебои в работе системы впрыска. При использовании некачественного бензина или дизеля могут возникнуть неисправности системы зажигания горючей смеси.Чтобы избежать подобных проблем, необходимо использовать качественное топливо.
3. Автовладелец Газель может столкнуться с другими видами поломок и неисправностей. Это могут быть короткие замыкания, отслоение контактов на устройствах, появление коррозии. Все эти недостатки вызваны плохим качеством сборки или неправильным ремонтом авто.

Мощность

Вывод один — изменение поспособствовало появлению новых модификаций в семействах Газелей. Неисправности в электрической цепи могут повлиять на работоспособность автомобиля.Поэтому время от времени необходимо проводить диагностику работоспособности электроприборов.

Видео «Ремонт электрики Газель»

Эти знания помогут при необходимости отремонтировать проводку и устранить неполадки. Несмотря на то, что автомобили отечественного производства не оснащены таким количеством устройств и устройств, как импортные, их схемы также довольно сложны. Что такое схема подключения ГАЗ-3110, какие неисправности для нее характерны и что нужно знать о профилактике — читайте в этой статье.

[Скрыть]

Схема электрическая

Особенности электрооборудования

Включает в себя следующие подсистемы:

• система запуска двигателя;
• зажигания, в состав которого входят распределитель, свечи зажигания, катушка и т.д .;
• наружное автомобильное освещение, включая противотуманную оптику, световую сигнализацию и поворотники;
• приборная панель;
• освещение салона, а также всех установленных в нем приборов;
• Система отопления — печная;
• дворник в сборе;
• устройство регулировки фар;
• Система управления двигателем микропроцессорная;
• монтажный блок предохранительных устройств.

Фотогалерея «Схемы подключения подсистем»

Возможные неисправности проводки

Какие могут возникнуть сбои в работе проводки ГАЗ 31105 с двигателем Chrysler, ГАЗ 31029 или любой другой моделью:

1. Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выводов или их сгоранием. Если контакт окислился, то его необходимо очистить, если обрыв провода, то его нужно восстановить, если причина кроется в горении, то для начала нужно устранить проблему перенапряжения.Вполне возможно, что разъем просто вышел из розетки, это часто бывает при плохой фиксации вилки и постоянной езде по неровной дороге.
2. Разряд аккумулятора. Эта проблема чаще всего возникает в холодное время года — на морозе аккумуляторы наиболее подвержены разряду. Если это произошло в теплое время года, то нужно проверить заряд аккумулятора, уровень и плотность электролита, а также корпус на предмет повреждений.
3. Обрыв цепи. Неисправность такого плана диагностируется поиском поврежденного участка вручную или с помощью тестера.Обрыв необходимо устранить заменой провода, а замененный провод также нужно обмотать изолентой — это создаст дополнительный слой изоляции. При прокладке проводов следите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и поломке.
4. Перегорание предохранительного элемента. Эта проблема наиболее актуальна для автомобилей с скачками напряжения в бортовой сети. Если скачки напряжения ощутимы, то предохранитель просто не сможет выдержать нагрузку, что приведет к его выходу из строя.

Профилактика проводки

Что нужно знать о предотвращении электросетей:

1. Не используйте самодельные предохранители для монет, кусочков проволоки и т. Д. Эта проблема может привести к короткому замыканию, в более серьезном случае. случаях это может спровоцировать пожар.
2. Помните, что автомобильный аккумулятор требует периодического обслуживания.
