Что такое дифференциал и зачем он нужен
Дифференциал — механическое устройство, которое делит момент входного вала между выходными валами, называемыми полуосями. Непонятно? Попробуем разобраться.
Не путать с дифференциальными уравнениями: в нашем случае дифференциал — это важнейший элемент полноприводного автомобиля. В силу того что при прохождении поворота каждое из колес движется по собственной траектории, внешнее колесо проходит более длинную дугу, чем внутреннее. Таким образом, при вращении ведущих колес с одинаковой скоростью поворот возможен только с пробуксовкой, что негативно сказывается на управляемости, а также приводит к существенному износу шин. Для предотвращения этих негативных явлений и служит дифференциал. Момент от двигателя передается карданным валом через коническую зубчатую передачу на корпус дифференциала. Тот, в свою очередь, через независимые друг от друга шестерни (сателлиты) вращает полуоси. Таким образом, каждая из полуосей вращается с разной угловой скоростью, а каждое колесо свободно перемещается по своей траектории без проскальзывания. При этом суммарная скорость вращения остается постоянной. Помимо этого, дифференциал позволяет неразрывно передавать крутящий момент от двигателя на ведущие колеса, а в сочетании с главной передачей служит дополнительной понижающей передачей.
Все бы хорошо, но тут появляется другая проблема — как только одно из ведущих колес попадает на скользкую поверхность или вывешивается в воздухе, весь момент по принципу наименьшего сопротивления отправляется к нему. Если все четыре ведущих колеса вдруг попадут на лед, то автомобиль через какое-то время остановится, и будет буксовать на месте. Чтобы этого не происходило, инженеры были вынуждены искать конструктивные решения для блокировки дифференциала.
Жестко или мягко?
Первые опыты широкого использования полного привода (в основном на армейских внедорожниках и вездеходах) привели к появлению системы жесткого механического блокирования дифференциала. Для этого автомобиль необходимо было остановить и с помощью специального механизма заблокировать шестерни дифференциала. В данном случае речь идет о повышении проходимости на бездорожье, где скорость передвижения низкая и вероятность повредить привод — минимальная. Как только автомобиль выбирался на нормальную дорогу, необходимо было отключить блокировку, иначе существенно возрастает нагрузка на полуоси и механизм блокировки, а также увеличивается износ всех элементов конструкции. Поэтому нужно было придумать, как автоматизировать этот процесс и сделать его более простым и адекватным для рядового автолюбителя.
Вискомуфта
Запатентовав свое изобретение, Тони Ролт создал собственную фирму, которая наладила выпуск вискомуфт для различных автомобильных фирм по обе стороны Атлантики.
Торсен и Халдекс
Вернемся вновь на полстолетия назад в далекий 1958-й год, когда американский инженер Вернон Глизман разработал и запатентовал механический самоблокирующийся дифференциал Dual-Drive Differential, который позже получил привычную сегодня торговую марку Torsen. Основная идея фактически зашифрована в названии, происходящем от сокращения двух английских слов, torque sensing, чувствительный к крутящему моменту. Механический самоблокирующийся дифференциал Torsen представляет собой оригинальное сочетание червячных пар и зубчатых колес. Блокировка у этого устройства происходит не от разности скоростей вращения валов, как в вискомуфте и других дифференциалах повышенного трения, а при изменении баланса крутящих моментов на валах. Как только момент на одном из валов увеличивается, червячные пары «заклинивают» зубчатые колеса, блокируя нужную шестерню дифференциала.
Вторая конструкция, получившая сегодня широкое распространение, — электронно-управляемая фрикционная муфта, разработанная шведской фирмой Haldex. Она представляет собой многодисковое сцепление, работающее в масле. Как только появляется незначительная разница в скоростях вращения двух валов, с помощью гидравлики диски сцепления замыкаются.
Подписывайтесь на наш Telegram-канал, чтобы ничего не пропустить.
Что такое дифференциал автомобиля — типы дифференциалов
При движении автомобиля в поворотах колёса ведущей оси проходят путь разной длины. Чтобы шины не проскальзывали, колёса должны вращаться с разными скоростями. Рассмотрим: что такое дифференциал и принцип его работы, какие бывают разновидности.
Что это такое
Дифференциал — механизм, позволяющий колёсам ведущей оси вращаться с разными скоростями и одинаковым, подводящимся к ним, крутящим моментом. В трансмиссии с одной ведущей осью дифференциал устанавливается между приводами колёс (межколёсный). В полноприводных авто он может находиться между ведущими осями (межосевой). Произведение силы тяги на радиус колеса даёт тот крутящий момент, который дифференциал должен передать на колёса. Когда сцепление с дорогой слабое или одно колесо вывешено, крутящий момент и сила тяги на колесе очень малы или отсутствуют, автомобиль не сможет продолжить движение. Это особенность дифференциала с коническими шестернями, получившего широкое распространение. Этот вид дифференциала называют симметричным, так как он поровну распределяет крутящий момент между колёсами.Это происходит потому, что сателлит работает как равноплечий рычаг и передаёт только равные усилия к шестерням полуоси, а соответственно к ведущим колёсам. Если одно из колёс имеет малое сцепление с дорожным покрытием, то эффективный крутящий момент на нём небольшой. Соответственно симметричный дифференциал подведёт такое же усилие к другому колесу. Т.е., если одно колесо буксует, сила тяги на втором равна нулю, что отрицательно сказывается на проходимости.
Коэффициент блокировки (Кб)
Соотношение крутящего момента на отстающем колесе к моменту на забегающем колесе. Его величина для симметричного дифференциала всегда равна 1, для дифференциалов повышенного трения от 1 до 5. Чем больше Кб, тем лучше проходимость автомобиля. При Кб = 3 момент на отстающем колесе будет в три раза больше, чем на буксующем. Но момент на колесе в эту секунду будет возможным от 20 до 70%, в зависимости от возможности блокирующего механизма.Дифференциал с полной блокировкой
Принудительная блокировка дифференциала используется в основном на внедорожниках и грузовых машинах, для улучшения проходимости на бездорожье. Включается с помощью клавиши в салоне, по мере необходимости. Очень важно отключить блокировку при выезде на сухой грунт, во избежание поломки полуосей. Пример — блокировка межосевого дифференциала на ВАЗ-2121. Приводится в действие водителем принудительно. Угловые скорости колёс здесь всегда равны, что противоречит условиям движения автомобиля по кривой, приводит к износу резины и ухудшению управляемости по твёрдому покрытию.Вискомуфта
Это многодисковая муфта, в которой передаваемый момент возрастает с увеличением разности скоростей ведущего и ведомого валов. Используется в упрощенных системах постоянного полного привода и в качестве блокирующего механизма дифференциалов.Принцип работы вискомуфты
Основан на особых свойствах специальной силиконовой жидкости: при повышении температуры ее вязкость не понижается, как, например, у масла, а повышается. Вискомуфта представляет собой цилиндр, заполненный силиконовой жидкостью. Внутри его находится пакет из перфорированных дисков, соединенных через один соответственно с ведущим и ведомым валами. В полноприводной трансмиссии при нормальных условиях движения валы вращаются примерно с одинаковой скоростью: входной – под действием крутящего момента от основного ведущего моста, а выходной вращают колеса, с которыми он соединен.
При буксовании колес основного ведущего моста входной вал вращается быстрее выходного (машина практически стоит), жидкость нагревается от трения о диски, и муфта начинает передавать больший момент на выходной вал.Торсен
От англ. TORQUE и «SENSING» — чувствительный к крутящему моменту. Сателлиты расположены в корпусе перпендикулярно его оси, объединены между собой попарно с помощью прямозубого зацепления, а с полуосевыми шестернями связаны червячным зацеплением. В повороте полуосевая шестерня, связанная с отстающим колесом, поворачивает входящий с ней в зацепление сателлит, он, в свою очередь, вращает второй сателлит и шестерню полуоси. Такой жесткой кинематической связью колёсам автомобиля обеспечивается возможность вращаться с разной скоростью. Силы трения, возникающие в червячном зацеплении от разности моментов на колёсах, осуществляют блокировку дифференциала. Недостаток конструкции – сложность изготовления, сборки агрегата в целом и ремонта.Квайф
Сателлиты расположены в два ряда параллельно оси вращения корпуса. Причём они крепятся не на осях, а находятся в закрытых с обеих сторон отверстиях корпуса. Правый ряд сателлитов (их может быть от 3 до 5) входит в зацепление с правой шестерней полуоси, левый — с левой. Кроме того, сателлиты из разных рядов зацепляются между собой через один. Когда одно из колёс начинает отставать, связанная с ним полуосевая шестерня начинает вращаться медленнее корпуса дифференциала и поворачивать входящий с ней в зацепление сателлит. Он передаёт движение связанному с ним сателлиту, а тот в свою очередь, на полуосевую шестерню. Так обеспечиваются разные обороты колёс в повороте.Благодаря разности крутящих моментов на колёсах возникают силы трения, осуществляющие блокировку, что увеличивает силу тяги автомобиля, повышая его проходимость.
Дифференциалы такого типа получили наибольшее распространение в тюнинге.
Дифференциал автомобиля — устройство, фото, типы.
Многие покупатели при выборе внедорожника наверняка сталкивались в описании той или иной модели с термином «электронная блокировка дифференциала». Но что это такое, и как работает этот самый дифференциал, знают далеко не все потенциальные владельцы автомобилей этого класса. В нашем сегодняшнем материале мы подробно расскажем, для чего машине дифференциал, каковы его разновидности и на какие автомобили он устанавливается.
На фото самоблокирующиеся дифференциалыИстория создания и назначение дифференциала
На автомобилях, оснащенных двигателем внутреннего сгорания, дифференциал появился через несколько лет после их изобретения. Дело в том, что первые экземпляры машин, приводимых в действие двигателем, имели очень плохую управляемость. Оба колеса на одной оси при повороте вращались с одинаковой угловой скоростью, что приводило к пробуксовке колеса, идущего по внешнему, большему, чем внутренний, диаметру. Решение проблемы было найдено просто: конструкторы первых автомобилей с ДВС позаимствовали у паровых повозок дифференциал – механизм, изобретенный в 1828 году французским инженером Оливером Пекке-Ром. Он представлял собой устройство, состоящее из валов и шестерней, через которые крутящий момент от двигателя передается на ведущие колеса. Но после установки на автомобиль дифференциала обнаружилась еще одна проблема – пробуксовка колеса, утратившего сцепление с дорогой.
Обычно это проявлялось, когда автомобиль двигался по дороге, покрытой участками льда. Тогда колесо, попавшее на лед, начинало вращаться с большей скоростью, чем то, которое находилось на грунте или бетоне, что в итоге приводило к заносу автомобиля. Тогда конструкторы задумались об усовершенствовании дифференциала с тем, чтобы при подобных условиях оба колеса вращались с одинаковой скоростью и автомобиль не заносило. Первым, кто проводил эксперименты с созданием дифференциала с ограниченным проскальзыванием, стал Фердинанд Порше.
Ему понадобилось три года, чтобы разработать, протестировать и выпустить на рынок так называемый кулачковый дифференциал – первый механизм с ограниченным проскальзыванием, который устанавливался на первые модели марки Volkswagen. Впоследствии инженеры разработали различные виды дифференциалов, о которых речь пойдет ниже.
В автомобиле дифференциал выполняет три функции: 1) передает крутящий момент от двигателя к ведущим колесам, 2) задает колесам разные угловые скорости, 3) служит понижающей передачей в сочетании с главной передачей.
Устройство дифференциала
Усовершенствованный автомобильными конструкторами дифференциал устроен в виде планетарной передачи, где крутящий момент от двигателя передается через карданный вал и коническую зубчатую передачу на корпус дифференциала. Тот, в свою очередь, направляет крутящий момент на две шестерни, а уже они распределяют момент между полуосями. Сцепление между шестернями-сателлитами и полуосями имеет две степени свободы, что позволяет им вращаться с разными угловыми скоростями.
Устройство дифференциала.Таким образом, дифференциал обеспечивает разную скорость вращения колес, расположенных на одной оси, что предотвращает и пробуксовку при повороте. После того, как был изобретен полный привод, у автомобиля появилось два, а впоследствии и три (с межосевым) дифференциала, которые распределяли крутящий момент между ведущими осями.
Уже понятно, что без дифференциала не обходится ни один автомобиль. В передне- и заднеприводных автомобилях он расположен на ведущей оси. Если у автомобиля сдвоенная ведущая ось, то здесь в конструкции трансмиссии применяют два дифференциала — по одному на каждую ось. В полноприводных машинах дифференциалов два (для моделей с подключаемым полным приводом – по одному на каждую ось) или три (для моделей с постоянным полным приводом – по одному на каждую ось, плюс межосевой дифференциал, который распределяет крутящий момент между осями). Кроме количества механизмов, устанавливаемых на автомобили с разными типами приводов, дифференциалы различают по виду блокировки.
Разновидности дифференциалов
По виду блокировки дифференциалы делятся на два – ручная и электронная блокировка. Ручная, как следует из названия, производится водителем вручную при помощи кнопки или тумблера. В этом случае шестерни-сателлиты механизма блокируются, ведущие колеса двигаются с одинаковой скоростью. Обычно ручная блокировка дифференциала предусмотрена на внедорожниках.
Ее рекомендуется включать при преодолении сложного бездорожья и отключать при выезде на обычные дороги.
Электронная или автоматическая блокировка дифференциала осуществляется при помощи электронного блока управления, который, анализируя состояние дорожного покрытия (используется информация с датчиков ABS и антипробуксовочной системы), сам блокирует шестерни-сателлиты.
Задний дифференциал с электронным управлением Range Rover SportПо степени блокировки это устройство делится на дифференциал с полной блокировкой и дифференциал с частичной блокировкой шестерен-сателлитов.
Полная блокировка дифференциала предполагает 100%-ную остановку вращения шестерен-сателлитов, при которой сам механизм начинает выполнять функцию обычной муфты, передавая равнозначный крутящий момент на обе полуоси. Вследствие этого оба колеса вращаются с одинаковой угловой скоростью. Если же одно из колес теряет сцепление с дорогой, весь крутящий момент передается на колесо с лучшим сцеплением, что позволит преодолеть бездорожье. Такое устройство дифференциала используется на внедорожниках Toyota Land Cruiser, Mercedes-Benz G-Class и других.
Полная блокировка дифференциалаЧастичная блокировка дифференциала предполагает неполную остановку вращения шестерен-сателлитов, то есть с проскальзыванием. Достигается такой эффект за счет так называемых самоблокирующихся дифференциалов. В зависимости от того, каким образом срабатывает этот механизм, их делят на два вида: Speed sensitive (функционируют при разнице в угловых скоростях вращения полуосей) и Torque sensitive (функционируют при уменьшении крутящего момента на одной из полуосей).
Такое устройство дифференциала используется на внедорожниках Mitsubishi Pajero, Audi с системой полного привода Quattro, BMW с системой X-Drive и так далее.
Дифференциалы, относящиеся к группе Speed sensitive, имеют разную конструкцию. Существует механизм, в котором роль дифференциала играет вискомуфта. Она представляет собой резервуар, расположенный между полуосью и ротором карданного вала, заполненный специальной вязкой жидкостью, в которую, в свою очередь, погружены диски, сочлененные с полуосью и ротором. Когда угловая скорость вращения колес разнится (одно колесо вращается быстрее другого), диски в резервуаре тоже начинают вращаться с разными скоростями, но вязкая жидкость постепенно выравнивает их скорость, и, соответственно, крутящий момент. Как только угловые скорости обоих колес сравняются, вискомуфта отключается. По своим характеристикам вискомуфта менее надежна, чем фрикционный дифференциал, поэтому ее устанавливают на машины, предназначенные для преодоления бездорожья средней степени или спортивные модификации автомобилей.
Еще один механизм дифференциала, относящийся к группе Speed sensitive – героторный дифференциал. Здесь роль блокировки, в отличие от вискомуфты, играет масляный насос и фрикционные пластины, которые монтируются между корпусом дифференциала и шестерней-сателлитом полуосей. Но принцип действия во многом схож с таковым у вискомуфты: при возникновении разницы в угловых скоростях ведущих колес насос нагнетает масло на фрикционные пластины, которые под давлением блокируют корпус дифференциала и шестерню полуоси до тех пор, пока скорости вращения колес не сравняются. Как только это происходит, насос перестает работать и блокировка отключается.
Дифференциалы, относящиеся к группе Torque sensitive, тоже имеют разную конструкцию. К примеру, есть механизм, в котором используется фрикционный дифференциал. Его особенностью является разность угловых скоростей вращения колес при движении автомобиля на прямой и в повороте. При езде по прямой дороге угловая скорость обоих колес одинаковая, а при прохождении поворота ее значение различно для каждого колеса.
Это достигается за счет установки между корпусом дифференциала и шестерней-саттелитом фрикциона, который способствует улучшению передачи крутящего момента на колесо, утратившее сцепление с дорогой.
Еще один тип дифференциалов — с гипоидным (червячным или винтовым) и косозубым зацеплением. Их условно делят на три группы.
Первая – с гипоидным зацеплением, в которой у каждой полуоси есть собственные шестерни-сателлиты. Они объединятся между собой при помощи прямозубого зацепления, причем ось шестерни располагается по отношению к полуоси перпендикулярно. При возникновении разницы в угловых скоростях ведущих колес, шестерни полуосей расклиниваются, образуется трение между корпусом дифференциала и шестернями. Происходит частичная блокировка дифференциала и крутящий момент передается на ту ось, угловая скорость вращения которой меньше. Как только угловые скорости колес выровняются, происходит деактивация блокировки.
Вторая – с косозубым зацеплением, в которой у каждой полуоси также есть свои шестерни-сателлиты (они винтовые), но их оси располагаются параллельно полуосям. А объединяются эти агрегаты между собой при помощи косозубого зацепления. Сателлиты в этой механизме установлены в специальных нишах на корпусе дифференциала. Когда угловая скорость вращения колес различается, происходит расклинивание шестерен, и они, сопрягаясь с шестернями в нишах корпуса дифференциала, частично блокируют его. При этом крутящий момент направляется на ту полуось, скорость вращения которой меньше.
Третья – с косозубыми шестернями полуосей и винтовыми шестернями сателлитов, которые располагаются параллельно друг другу. Такой тип используется в конструкции межосевого дифференциала. Благодаря планетарной конструкции дифференциала, имеется возможность посредством частичной блокировки смещать крутящий момент на ту ось, угловая скорость вращения колес которой меньше. Диапазон такого смещения весьма широк – от 65/35 до 35/65. При установлении равнозначной угловой скорости вращения колес передней и задней оси дифференциал разблокируется.
Эти группы дифференциалов получили самое широкое применение в автомобилестроении: их устанавливают как на «гражданские» модели, так и на спортивные.
Самоблокирующийся дифференциал — как это работает — журнал За рулем
Изучаем конструкцию основных типов самоблокирующихся дифференциалов. Какой самоблок (если он, конечно, не установлен на заводе) подойдет для вашего автомобиля?
Создание универсального механизма, идеально работающего в любых условиях, - голубая мечта каждого конструктора. Однако выверенное на бумаге решение на практике обязательно обрастает своими «но». Иногда случаются парадоксы: достоинство и главное предназначение узла в определенных условиях становятся его недостатками. Характерный пример — свободный дифференциал.
Ахиллесова пята
Для простоты понимания проблемы свободных дифференциалов, используемых на большинстве автомобилей, рассмотрим пример с их межколесными представителями — поскольку межосевые собратья на полноприводных машинах работают аналогично.
Межколесный дифференциал обеспечивает разность частот вращения ведущих колес в повороте. Это важно для борьбы с так называемым паразитным крутящим моментом и для сохранения управляемости автомобиля. Ведь в повороте внешнее колесо идет по более длинной дуге, нежели внутреннее, и при равенстве частот вращения неизбежна пробуксовка.
Материалы по теме
Схема работает гладко, пока одно из колес не теряет сцепление с дорогой. К примеру, когда правые колёса автомобиля стоят на асфальте, а левые — на льду. В силу своей конструкции обычный дифференциал имеет чрезмерную свободу. Стоящее на льду колесо будет беспомощно вращаться, а опирающееся на асфальт останется неподвижным.
Стремление решить проблему привело инженеров к созданию дифференциалов двух новых видов — с принудительной блокировкой и самоблокирующихся, повышенного трения (LSD, Limited-Slip Differential). Вторая группа получила большее распространение.
Такие дифференциалы работают автономно и не требуют какого-либо внешнего привода. Их устанавливают серийно на многие спортивные легковые автомобили и кроссоверы. А можно самому приобрести и установить самоблок на свою машину. Самые ходовые — червячные (винтовые) и дисковые.
Дифференциалы LSD делятся на две группы по принципу действия: срабатывающие от изменения крутящего момента и от разницы угловых скоростей. Винтовые относятся к первой, а дисковые — ко второй.
Дискотека
Вариантов конструкции дисковых самоблоков масса, но основа их едина: в обычный свободный дифференциал добавлены два пакета фрикционных дисков, которые обеспечивают блокировку узла при пробуксовке одного из ведущих колес.
Материалы по теме
Каждый пакет расположен между корпусом дифференциала и одной из полуосевых шестерён. По конструкции он напоминает фрикционные муфты в автоматических коробках. Одна часть дисков в пакете находится в зацеплении с полуосевой шестерней, а другая — с корпусом дифференциала. При обычном движении автомобиля (например, в повороте) фрикционы разжаты и самоблок никак себя не проявляет: сателлиты обеспечивают разную частоту вращения колес. Но при пробуксовке одного из колес пакеты дисков сжимаются — и полуосевые шестерни обретают прямую связь с вращающимся корпусом дифференциала.
Основное сжатие дисков происходит за счет осевого смещения шестерней полуоси. Последние являются конусными, как и шестерни сателлитов. При передаче момента через такое зубчатое зацепление кроме центробежной силы возникает и осевая. Она стремится развести шестерни. Сателлиты закреплены на своих осях и не могут смещаться. Зато на это способны их полуосевые сёстры, ведь они подвижны на шлицах приводов колес. В результате расхождения к стенкам дифференциала шестерни сжимают свои пакеты фрикционов.
В некоторых самоблоках первоначальное поджатие фрикционов обеспечивает пружина между полуосевыми шестернями. В других вместо них использованы конические пружинные кольца, которые также создают определенный преднатяг.
Есть конструкции с замысловатым центральным блоком (см. схему 1), в котором ось сателлитов при смещении, к примеру, во время резкого ускорения автомобиля разжимает большие полукольца — и они сдавливают пакеты фрикционов. Это происходит в дополнение к их сжатию полуосевыми шестернями при пробуксовке колеса.
Дисковый самоблокирующийся дифференциал (схема 1): 1 — корпус дифференциала; 2 — левая полуосевая шестерня; 3 — левый пакет дисковых фрикционов; 4 — правая полуосевая шестерня; 5 — правый пакет дисковых фрикционов; 6 — ось блока сателлитов; 7 — раздвижные полукольца блока сателлитов.
Червоточина
Среди червячных самоблоков наибольшую известность получил дифференциал Torsen. Его название произошло от английского термина torque sensitive, «чувствительный к крутящему моменту». Такой дифференциал первого типа (Т1) был изобретен еще в 1958 году, тем не менее возможности этой конструкции по сей день остаются непревзойденными.
От свободного дифференциала конструкция Т1 отличается очень сильно. Роль привычных сателлитов играет замысловатая червячная передача, густо «наросшая» поверх полуосевых шестерен. Благодаря особенности своей работы она способна блокировать дифференциал. Дело в том, что червячная передача необратима: перенос момента возможен только от ведущего звена (червяк) к ведомому (полуосевая шестерня). То есть при пробуксовке колеса его полуосевая шестерня не сможет провернуть червяк из-за больших сил трения.
Червячный самоблокирующийся дифференциал Torsen T1 (схема 2): 1 — корпус дифференциала; 2 — левая полуосевая шестерня; 3 — пара червячных сателлитов; 4 — правая полуосевая шестерня; 5 — ось сателлита; 6 — прямозубые шестерни взаимного зацепления сателлитов.
Червячный самоблокирующийся дифференциал Torsen T1 (схема 2): 1 — корпус дифференциала; 2 — левая полуосевая шестерня; 3 — пара червячных сателлитов; 4 — правая полуосевая шестерня; 5 — ось сателлита; 6 — прямозубые шестерни взаимного зацепления сателлитов.
В корпусе Торсена Т1 закреплено три пары поперечных червяков (сателлитов), которые соединены между собой отдельными прямозубыми шестернями, расположенными по краям их осей. Одновременно каждый парный червяк находится в зацеплении со своей полуосевой шестерней. При движении автомобиля в повороте вся эта красота работает подобно сателлитам свободного дифференциала, обеспечивая необходимую разность частот вращения колес. Но как только момент на одном из колес меняется из-за потери сцепления с дорогой, червячная передача блокируется. Причем дело даже не доходит до физической пробуксовки «слабого» колеса.
Материалы по теме
Конструкция Торсена настолько чувствительна к изменению момента на осях, что мгновенно блокирует дифференциал, позволяя реализовать крутящий момент на колесе с лучшим сцеплением.Torsen второго типа (T2) устроен проще. Похожий принцип работы имеет самоблокирующийся дифференциал Quaife, запатентованный в 1965 году. Одна из вариаций подобной конструкции показана на схеме 3. Два ряда винтовых сателлитов расположены продольно в корпусе дифференциала. Каждый из них находится в зацеплении со своей осевой шестерней. При этом сателлиты из разных рядов также соединены попарно. По архитектуре и принципу действия эта конструкция напоминает червячную передачу в Торсене Т1, но с продольным расположением. В зависимости от модели такого самоблока, в нем может быть от трех до пяти пар сателлитов.
При движении автомобиля в повороте продольный пакет сателлитов работает так же, как его сородичи в обычном дифференциале. При пробуксовке колеса в винтовых зацеплениях возникают осевые и радиальные силы. Они как бы распирают полуосевые шестерни и их сателлиты, прижимая их торцами к корпусу дифференциала.
В отличие от схемы Т1, у Т2 червяки не закреплены на отдельных осях, а стоят в подобии колодцев. В итоге возникает целый ряд пар трения. Во‑первых, это полуосевые шестерни и стенки дифференциала, а во‑вторых — сателлиты и их колодцы. Причем червяки распирает в них так, что они контактируют со стенками в продольном и поперечном направлениях. Все эти силы трения суммарно блокируют дифференциал.
Винтовой самоблокирующийся дифференциал Torsen T2/Quaife (схема 3): 1 — корпус дифференциала; 2 — левая полуосевая шестерня; 3 — винтовой сателлит левого ряда; 4 — правая полуосевая шестерня; 5 — винтовой сателлит правого ряда; 6 — крышки корпуса дифференциала.
На своем месте
Материалы по теме
Если конкретная модель автомобиля обделена дифференциалом повышенного трения (LSD), а владелец хочет его заполучить, чтобы увереннее чувствовать себя на бездорожье или получать больше удовольствия от езды по гоночному треку, есть несколько путей решения проблемы.Подбор самоблока зависит от режима эксплуатации машины. Если это обычная повседневная езда и любительские соревнования в различных дисциплинах, то первым делом нужно изучить все существующие модификации автомобиля. Возможно, что некоторые версии получают LSD на заводском конвейере, но не поставляются на наш рынок. В этом случае можно заказать самоблок по каталогу или поискать бывший в употреблении. Лучше брать новый: это дороже, но будет уверенность, что он встанет на автомобиль как родной. Еще важнее другое: производитель тестировал машину с таким дифференциалом, подбирал его вид (дисковый или винтовой) и характеристики, чтобы по-настоящему раскрыть потенциал машины.
Случаются парадоксы: достоинство узла в определенных условиях становится его недостатком
Если заводского варианта нет, то предпочтительнее взять винтовой дифференциал типа Torsen T2/Quaife.
Он проще и значительно дешевле версии T1, но при этом не сильно отстает по характеристикам. Аналогичные дифференциалы предлагает масса других производителей. Среди достоинств такого самоблока — быстрое, но мягкое и прогнозируемое срабатывание, широкий диапазон изменения момента на колесах, внушительный ресурс и надежность. При подборе дифференциала рекомендуется ограничиться преднатягом до 7 кг. Иначе его ресурс будет заметно ниже из-за повышенного износа внутренних элементов — без получения заметных ездовых дивидендов.
Если же нужна подготовка под профессиональный уровень соревнований на бездорожье и треке, лучше выбрать дисковый самоблок. Рынок предлагает много подобных узлов. Частенько такие самоблоки имеют преднатяг от 10 кг. Благодаря этому они отлично работают в условиях соревнований — но при этом крайне непрактичны в повседневной езде, так как блокируются слишком рано и жестко. Дисковые дифференциалы проще переваривают высокую степень преднатяга, однако она достаточно быстро проседает. Для ее восстановления потребуется снятие и полная разборка узла.
КЛАССОВОЕ ДЕЛЕНИЕКоэффициент блокировки (КБ) — одна из двух основных характеристик самоблокирующегося дифференциала. КБ характеризует соотношение моментов на отстающем колесе (имеет хорошее сцепление с дорогой) и на забегающем (потеряло сцепление). Для свободного межколесного дифференциала он равен единице — дифференциал всегда делит крутящий момент между осями поровну. Для самоблоков КБ обычно составляет от 1 до 5. То есть при наивысшем коэффициенте такой дифференциал может реализовать на отстающем колесе в пять раз больше крутящего момента, чем на забегающем. Некоторые производители указывают КБ в процентах. Если конкретный дифференциал имеет коэффициент 30%, то он может передать максимум 65% момента на колесо с лучшим сцеплением (стандартные 50% плюс 30% от оставшейся половины, то есть еще 15%). Если КБ равен 70%, то этому колесу достанется до 85% усилия (50% + 35%). КБ зависит от конструктивных особенностей дифференциала. Для червячных (винтовых) узлов это в первую очередь угол нарезки зубьев на шестернях, а для дисковых — конфигурация фрикционов. Другая важная характеристика дифференциала — преднатяг. Чем он больше, тем значительнее первоначальный момент внутреннего трения в узле. В основном он зависит от тех же особенностей, что и КБ. Однако современные самоблоки всё чаще имеют в своей схеме регулировочные шайбы. Они стоят между полуосевыми шестернями и дополнительно их распирают, увеличивая преднатяг, который можно подгонять под любые условия эксплуатации. Дополнительный плюс конструкции с шайбами — возможность продлить жизнь дифференциала. Со временем неизбежен износ зубьев червяков и фрикционных дисков, который снижает преднатяг и эффективность работы узла. Замена пружинных конических шайб, которые тоже ослабевают, вновь взбодрит самоблок, если подобрать необходимое количество шайб и их толщину. Важно учитывать, что увеличенный преднатяг всегда повышает нагрузку на любой дифференциал, что неизбежно усиливает его износ и сокращает ресурс. |
Благодарим за помощь в подготовке материала «КПП Сервис» (www.vaz08–15.ru).
Самоблоки: все, что вам нужно знатьИзучаем конструкцию основных типов самоблокирующихся дифференциалов. Какой самоблок (если он, конечно, не установлен на заводе) подойдет для вашего автомобиля?
Самоблоки: все, что вам нужно знатьФото: компании-производители
Все, что вы хотели узнать о дифференциалах, но боялись спросить…
по материалам журналов «4х4Club» (7-8`99) и «5 Колесо» (11`99)
Что такое дифференциал
Принудительная блокировка
Самоблокирующиеся дифференциалы
• Дисковая блокировка
• Вязкостная блокировка
• Винтовая блокировка
• Кулачковая блокировка
• Особенности управления
Межосевой дифференциал и его блокировки
• Подключаемый передний мост
Что такое дифференциал
Дифференциал — это устройство, распределяющее поток мощности от двигателя к другим элементам трансмиссии.
В автомобиле с приводом на одну ось используется только один дифференциал, межколесный, в полноприводном их целых три — два межколесных и межосевой.
Рассмотрим для примера классический дифференциал (в отличие от блокируемых, его называют «открытым» или «свободным»). Он устанавливается в картере главной передачи и получает крутящий момент от ее ведомой шестерни. В коробке дифференциала расположены конические шестерни-сателлиты. Они входят в зацепление с шестернями, закрепленными на полуосях, а те, в свою очередь, вращают ведущие колеса. При движении по ровной и прямой дороге угловые скорости колес одинаковы, и сателлиты не вращаются вокруг своей оси. Во время поворота или движения по неровностям, когда колеса правого и левого борта проходят разный путь, сателлиты начинают вращаться и перераспределять крутящий момент.
Главная передача заднего моста ВАЗ-2101:
1 – фланец карданного вала;
2 – сальник;
3 – маслоотражательное кольцо;
4 – передний подшипник ведущей шестерни;
5 – задний подшипник ведущей шестерни;
6 – регулировочное кольцо;
7 – опорное кольцо шестерни полуоси;
8 – шестерня полуоси;
9 – сателлит;
10 – палец сателлитов;
11 – ведомая шестерня главной передачи;
12 – коробка дифференциала;
13 – болт крепления стопора регулировочной гайки;
14 – стопор регулировочной гайки;
15 – подшипник коробки дифференциала;
16 – регулировочная гайка ведомой шестерни;
17 – болт крепления ведомой шестерни к фланцу коробки дифференциала;
18 – ведущая шестерня главной передачи;
19 – картер редуктора главной передачи;
20 – распорная втулка;
21 – шайба;
22 – гайка ведущей шестерни заднего моста.
Существует простая формула, отражающая связь между частотами вращения коробки дифференциала и полуосевых шестерен. Если через а1 и а2 обозначить частоты вращения полуосевых шестерен, а через а — частоту вращения коробки дифференциала, то: а = (а1+а2)/2. Формула показывает, что если одно из колес автомобиля неподвижно, то другое колесо вращается с удвоенной частотой.
Если одно из двух ведущих колес попадает на скользкую поверхность дороги (мокрый асфальт, масляные пятна, лед), сопротивление его вращению резко падает, уменьшается и сцепление с дорогой, а значит, колесо не в состоянии иметь необходимую силу тяги. Такое колесо начнет быстрее вращаться и пробуксовывать. К другому ведущему колесу, имеющему достаточное сцепление с дорогой, будет подводиться такой же крутящий момент, как и к буксующему. Имея возможность образовать большую силу тяги, второе колесо не сможет этого сделать потому, что дифференциал передаст ему только половину крутящего момента от главной передачи. Если сопротивление движению автомобиля превысит силу тяги у небуксующего колеса, то машина не сможет двигаться. Частота вращения буксующего колеса резко возрастет, а второе колесо остановится. Возникнет буксование автомобиля. Попытка водителя повысить силу тяги на колесах за счет увеличения подачи топлива приведет только к увеличению частоты вращения одного из колес. В такой ситуации проявляется существенный недостаток обычного дифференциала, снижающего проходимость автомобиля как на скользких дорогах, так и на грунтах, оказывающих большое сопротивление качению колес (пeсок, снег, распутица).
Принудительная блокировка
На автомобилях, предназначенных для движения по бездорожью, приходится устанавливать дифференциалы специальных конструкций. Блокировки Часто применяют дифференциалы с принудительной блокировкой. В них водитель с помощью специального привода (чаще всего пневматического) останавливает на время вращение сателлитов, и колeca автомобиля начинают вращаться с одинаковой скоростью. Следует учесть, что автомобиль с заблокированным дифференциалом на извилистой дороге расходует больше топлива и у него происходит интенсивный износ шин. Как только взаимный поворот колес на общей оси с заблокированным дифференциалом будет больше, чем это допускает упругая деформация шин, произойдет буксование колес, продолжающееся до тех пор, пока какое-либо колесо на неровности не оторвется от дороги.
Это говорит о том, что водитель не должен забывать выключать блокировку дифференциала после преодоления тяжелого участка. В ряде конструкций предусмотрена его автоматическая разблокировка или ограничение возможности включения блокировки по скорости.
Самоблокирующиеся дифференциалы
Для упрощения процесса управления применяются так называемые самоблокирующиеся дифференциалы. В настоящее время, в основном, используют четыре вида блокировок: дисковая (фрикционная, повышенного трения, LSD), вязкостная (вискомуфты) и винтовая (червячная). В самых современных разработках используются электронные системы контроля проскальзывания колес, основанные на применении датчиков вращения и использовании штатных тормозов (как правило, эти системы совмещаются с антиблокировочными и противопробуксовочными).
Дисковая блокировка
Существуют две наиболее характерные конструкции дифференциалов с фрикционными муфтами. В первом применяют одну, во втором — две муфты. В первом случае фрикционная дисковая муфта 1 введена между одной из полуосей и коробкой дифференциала. Бронзовые диски установлены в шлицах гильзы 2, связанной с коробкой дифференциала, стальные диски сидят на шлицах полуоси 3. Диски прижимаются друг к другу пружинами 4. Когда оба колеса испытывают одинаковое сопротивление, весь дифференциал вращается как одно целое и трение в муфте 1 отсутствует.
Вторая конструкция представляет из себя дифференциал повышенного трения с двойными фрикционными муфтами, получивший широкое распространение на американских автомобилях. В этой конструкции крестовина заменена двумя отдельными, пересекающимися под прямым углом осями 5 сателлитов 6. Оси 5 имеют возможность перемещаться одна относительно другой как в осевом, так и в угловом направлении, для чего их концы имеют скосы соответственно А и Б, которыми они опираются на коробку 9 дифференциала. Кроме того, в дифференциал введены промежуточные чашки 7, так же как и полуосевые шестерни, надетые на шлицы полуосей.
При невращающихся сателлитах усилие к полуосям передается как и в простом дифференциале. При вращении сателлитов последние будут сдвигать концевые скосы осей 5 так, что усилие на фрикционную муфту 8, передаваемое через чашку 7, будет увеличиваться для отстающей полуоси и уменьшаться для оси, вращающейся быстрее. При этом величина подтормаживающего момента не будет постоянной, как в дифференциале с одной дисковой муфтой, а будет пропорциональна моменту, передаваемому колесами.
Для нормальной работы такого дифференциала требуется использование специального трансмиссионного масла для LSD или соответствующих присадок к обычному маслу. Кроме того, со временем возникает необходимость регулировки из-за износа дисков.
Вязкостная блокировка
Принцип ее действия такой же, как у дисковой. Гидравлическая муфта состоит из большого числа дисков с липкими рабочими поверхностями. Благодаря свойствам особой вязкой жидкости на силиконовой основе отвердевать при нагреве диски передают крутящий момент в зависимости от разности частот вращения входных и выходных валов. Нагрев происходит, когда одна полуось начинает вращаться быстрее другой. Характерной особенностью конструкции является то, что в случае длительного буксования колес блокирующая муфта с вязкой жидкостью работает вначале мягко, а затем происходит значительный рост эффективности блокировки. В затвердевшем силиконе диски получают жесткое зацепление и полуоси блокируются. Вискомуфты не требуют обслуживания и считаются весьма надежными, однако для их продолжительной работы необходимо сохранение полной герметичности устройства.
Винтовая блокировка
Принцип ее действия таков: в обычном режиме винты (или червяки, как их называют из-за характерной формы) свободно обкатываются вокруг центральной шестерни. В случае изменения момента винты проскальзывают в крайнее положение и фиксируются в эксцентричных пазах. Когда момент выравнивается, винты возвращаются в исходное положение.
Момент срабатывания винтовых блокировок определяется профилем винтов. Такие дифференциалы мало подвержены износу (срок службы сопоставим со сроком коробки или классического дифференциала), а масло используется обычное трансмиссионное.
Кулачковая блокировка
Такая блокировка срабатывает при возникновении разности в скоростях вращения колес. Рассмотрим пример реализации дифференциала от компании Tractech. В корпусе дифференциала между парами корончатых шестерен установлены поворотные кулачки. В обычных условиях они не участвуют в работе, но, как только одно их колес начинает пробуксовывать (т.е., вращаться существено быстрее другого), кулачки поворачиваются и пары шестерен входят в зацепление, обеспечивая тем самым полную блокировку. Блокировка выключается, когда буксующее колесо прекратит проскальзывание. Этот тип дифференциалов также довольно долговечен и не требует специальных масел.
Особенности управления
Управление автомобилем, оборудованным самоблокирующимся межколесным дифференциалом имеет некоторые особенности. В частности, автомобиль в повороте на скользком покрытии может обладать избыточной поворачиваемостью, при слишком интенсивном разгоне на смешанном покрытии возможен увод в сторону от предполагаемой траектории и т.д. Особенно это касается разработок, предлагаемых в качестве дополнительного оборудования третьими фирмами. Однако грамотное использование свойств таких дифференциалов позволяет уверенно перемещаться в сложных дорожных условиях, и существенно повышает проходимость вне дорог.
Межосевой дифференциал и его блокировки
При отсутствии межосевого разделения мощности (межосевого дифференциала или отключающего механизма) необходимо отключить передний мост, чтобы стало возможно вращение передних и задних колес с разными угловыми скоростями. По условиям движения требуется, чтобы колеса как переднего и заднего мостов, так и колеса одного моста могли вращаться с разной частотой и проходить различные пути.
Особенно характерно это для поворотов: передние колеса при повороте проходят большее расстояние, чем задние. На изменение пути колес влияют различные факторы: скольжение шин, их углы увода, давление воздуха, нагрузка на колеса, кинематика подвески. При этом очевидно, что соотношение между путями, проходимыми колесами переднего и заднего мостов, также меняется во время движения. Это обстоятельство исключает возможность применения разных передаточных чисел в главных передачах мостов для компенсации разности проходимых путей. Колеса разных осей автомобиля, кинематически жестко связанные одно с другим, имеют при вращении одинаковые угловые скорости. На твердой поверхности дороги при движении автомобиля с приводом на все колеса (при отсутствии межосевого дифференциала) могут возникнуть условия, при которых колеса разных осей будут стараться двигаться с различными линейными скоростями, а жесткая мехаческая связь между ними станет преградой к достижению этого. При прямолинейном движении описанное явление может быть вызвано, например, разностью радиусов качения связанных между собой колес. Качение колес в этом случае должно сопровождаться относительным перемещением точек площадки контакта шины по поверхности дороги (со скольжением или буксованием). Подобное же возможно и при одинаковых радиусах качения, но при движении по дороге с неровной поверхностью или на повороте. Возникающее в этих условиях скольжение или 6yксовaние шин сопровождается увеличеным их износом, износом механизмов трансмиссии и непроизводительной затратой энергии двигателя на движение автомобиля. Для того чтобы колеса катились без вредных сопровождающих явлений в трансмиссии, кроме дифференциалов межколесных устанавливают дифференциалы межосевые.
Однако, в условиях внедорожного движения автомобиль может лишиться подвижности в тот момент, когда колеса одного из мостов потеряют сцепление с дорогой и начнут буксовать. В такой ситуации дифференциал обычного типа будет не в состоянии передать требуемую для движения величину крутящего момента задним колесам, опирающимся на твердый грунт.
Для избежания этого на внедорожниках устанавливают межосевые дифференциалы с принудительной блокировкой. Примером подобного конструктивного решения может служить «Нива» ВА3-2121, оснащенная раздаточной коробкой с принудительно блокируемым межосевым дифференциалом.
Блокировкой пользуется водитель автомобиля для преодоления труднопроходимого участка дороги. При возвращении на шоссе межосевой дифференциал необходимо разблокировать. В современных конструкциях, кроме механического, применяются и другие приводы (пневматический, гидравлический, электрический), при этом сам процесс включения сводится к простому нажатию кнопки на панели.
Следующим шагом стало появление самоблокирующихся межосевых дифференциалов. Принципы их работы сходны с межколесными, но условия и задачи несколько другие. Так, при поворотах машины забегающим относительно корпуса дифференциала всегда будет вал, передающий момент на управляемую ось, что определяется кинематикой поворота машины с колесной формулой 4х4. Исходя из этого, при забегании приводного вала управляемого моста коэффициент блокировки желательно иметь невысоким, а при забегании (буксовании) неуправляемого моста — несколько большим. Такой дифференциал называют самоблокирующимся с несимметричными блокирующими свойствами.
В настоящее время на легковых внедорожниках широко используются межосевые дифференциалы с автоматической блокировкой с помощью гидравлической муфты с вязкой жидкостью. Они обеспечивают оптимальную силу тяги во всех условиях движения, в связи с чем отпадает необходимость в принудительной блокировке. Есть у них и другие преимущества. Этот узел предохраняет трансмиссию от перегрузки, которая может возникнуть, например, при внезапном ударе колеса.Дифференциал, автоматически блокирующийся гидравлической муфтой с вязкой жидкостью, чутко реагирует на состояние дорожной поверхности и обеспечивает более равномерную скорость автомобиля, а также уменьшает вероятность его застревания. При торможении межосевой дифференциал такого типа предотвращает блокировку колеса одного моста относительно колеса другого, приводящую к потере устойчивости.
К тому же перераспределение избыточной тормозной силы с одной пары колес на другую значительно сокращает тормозной путь и сохраняет полный контроль над машиной.
Рассмотрим, как работает автоматически блокируемый межосевой дифференциал фирмы GKN с гидравлической муфтой. Изменение момента трения в ней рассчитано так, чтобы при маневрировании на поверхности с хорошими сцепными свойствами ( асфальт, бетон и т.д.) имелся малый момент трения между выходными валами. С ростом разности частот их вращения трение между звеньями муфты значительно возрастает. Блокировка с помощью муфты с вязкой жидкостью происходит точно в соответствии с распределением крутящего момента в межосевом дифференциале.
Испытания подтвердили, что распределение моментов между передними и задними колесами обеспечивает почти нейтральную поворачиваемость автомобиля. По легкости вождения и безопасности полноприводные автомобили с таким приводом превосходят даже переднеприводные легковые автомобили. Однако, при всех достоинствах такого рода блокировки, необходимо отметить, что фактическое включение блокировки после начала пробуксовки колес, характерное для вискомуфты, существенно снижает шансы на успешное преодоление серьезных внедорожных препятствий в виде слабого грунта, грязи или снега, поскольку буксующее колесо способно быстро зарываться. В результате возможностей автомобиля даже с заблокированным межосевым дифференциалом может оказаться недостаточно для самостоятельного выезда.
Подключаемый передний мост
Очень многие производители внедорожников используют схему с подключаемым передним мостом (так называемый part time 4WD). В этом случае межосевой дифференциал, как правило, отсутствует, и в режиме полного привода между мостами устанавливается жесткая кинематическая связь. Производители рекомендуют подключать передний мост только в сложных дорожных условиях, когда колеса склонны к пробуксовке. Продолжительное движение в таком режиме по дорогам с твердой поверхностью вызывает повышенный износ шин и трансмиссии (в частности, в раздатках с цепной передачей перегружается цепь), повышенный расход топлива, а также ухудшает управляемость на высоких скоростях.
Для избежания этих отрицательных последствий многие контрукции предусматривают не только отключение переднего моста, но и отсоединение передних колес от полуосей. Для этого применяются колесные хабы (муфты свободного хода), которые могут быть автоматическими и ручными, рассоединение полуосей при помощи электрического или пневматического привода и т.д.
Что такое дифференциал, для чего он нужен, и как устроен
Дифференциал как автомобильный механизм скоро отметит двухвековой юбилей, однако его конструкция за эти долгие годы хоть и совершенствовалась, но сохранила ключевые особенности. Что же такое дифференциал, и какую роль он выполняет в автомобиле?
1. Что такое дифференциал?
Дифференциал в автомобиле – это механизм, который позволяет передавать мощность и, следовательно, вращение от коробки передач к колесам, разделяя поток этой мощности на два, для каждого из колес одной оси, с возможностью изменять соотношение передаваемой к ним мощности, и, следовательно, позволяя колесам вращаться с разной скоростью. Проще говоря, дифференциал разделяет 100% мощности, передаваемой коробкой передач, на два потока для каждого из колес на одной оси, и эти потоки могут перераспределяться в зависимости от условий движений от 50:50 до 100:0.
2. Для чего нужен дифференциал?
Основное предназначение дифференциала – обеспечить возможность вращения колес на одной оси с разной скоростью с сохранением неразрывного потока крутящего момента. Для автомобиля это важно прежде всего в поворотах: ведь при движении по дуге колеса на внешней стороне поворота проходят больший путь, чем колеса на внутренней, а значит, должны вращаться с большей скоростью для сохранения стабильности машины.
Если же колеса на оси будут соединены жестко, то внутреннее колесо в повороте будет пробуксовывать. Для заднеприводного автомобиля это повышает риск заноса, а для переднеприводного радикально ухудшает управляемость и контроль автомобиля в повороте.
Таким образом, обеспечение свободного и независимого вращения колес на одной оси с сохранением постоянства передачи на них крутящего момента от двигателя было одной из принципиальных задач с момента создания автомобиля – и это задача была успешно решена.
3. Как устроен дифференциал?
Дифференциал являет собой частный случай планетарной передачи. Физически он обычно представляет собой набор из четырех шестерней, вращение к которым передается пятой – ведомой шестерней главной передачи, объединенной с корпусом дифференциала, выполняющим роль водила. Главная передача – это набор из двух шестерней: ведущая получает вращение от КПП и передает его ведомой. Ведомая же шестерня главной передачи передает вращение через корпус на шестерни-сателлиты, а они, в свою очередь, находятся в зацеплении с солнечными шестернями, жестко закрепленными на приводных полуосях колес.
Когда автомобиль движется по прямой, шестерни-сателлиты неподвижны, и скорость вращения шестерни главной передачи равна скоростям вращения солнечных шестерней: колеса вращаются с одинаковой скоростью. В повороте же шестерни-сателлиты начинают вращаться, обеспечивая разницу скоростей солнечных шестерней и, следовательно, колес на внешней и внутренней стороне поворота.
4. Каковы недостатки дифференциала?
Главным недостатком дифференциала одновременно является его главное преимущество – возможность передавать до 100% мощности на одно из колес. Исходя из этого, в условиях, когда одно колесо имеет недостаточное сцепление с поверхностью, основная часть мощности будет передаваться именно на него. Таким образом, порой даже имея одно колесо на поверхности с достаточным сцеплением, автомобиль не может тронуться с места.
Для устранения этой проблемы были разработаны разнообразные конструкции – дифференциалы с повышенным внутренним сопротивлением (так называемые самоблоки) и дифференциалы с принудительной блокировкой, ручной или автоматизированной.
В зависимости от конструкции и назначения они могут как изменять перераспределение потока мощности в пользу колеса с хорошим сцеплением с поверхностью, так и полностью замыкать дифференциал, заставляя колеса на оси вращаться с одинаковой скоростью. Разные типы таких дифференциалов мы рассмотрим в отдельных материалах.
Что такое дифференциал и для чего нужны блокировки
Дифференциал — это механическое устройство, которое передает крутящий момент с одного источника на два независимых потребителя таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга.
Дифференциа́л — это механическое устройство, которое делит момент входного вала между выходными валами, называемых полуосями. Наиболее широко применяется в конструкции привода автомобилей, где момент от выходного вала коробки передач (или карданного вала) поровну делится между полуосями правого и левого колеса.Такая передача момента возможна благодаря применению так называемого планетарного механизма. В автомобилестроении, дифференциал является одной из ключевых деталей трансмиссии. В первую очередь он служит для передачи момента от коробки передач к колёсам ведущего моста.
Почему для этого нужен дифференциал ? В любом повороте, путь колеса оси, двигающегося по короткому (внутреннему) радиусу, меньше, чем путь другого колеса той же оси, которое проходит по длинному (внешнему) радиусу.
В результате этого, угловая скорость вращения внутреннего колёса должна быть меньше угловой скорости вращения внешнего колеса. В случае с не ведущим мостом, выполнить это условие достаточно просто, так как оба колеса могут не быть связанными друг с другом и вращаться независимо.
Но если мост ведущий, то необходимо передавать крутящий момент одновременно на оба колеса (если передавать момент только на одно колесо, то возможность управления автомобилем по современным понятиям будет очень плохой).
При жесткой же связи колёс ведущего моста и передачи момента на единую ось обоих колёс, автомобиль не мог бы нормально поворачивать, так как колеса, имея равную угловую скорость, стремились бы пройти один и тот же путь в повороте.
Дифференциал позволяет решить эту проблему: он передаёт крутящий момент на раздельные оси обоих колёс (полуоси) через свой планетарный механизм с любым соотношением угловых скоростей вращения полуосей. В результате этого, автомобиль может нормально двигаться и управляться как на прямом пути, так и в повороте.
Однако, ввиду физики устройства, у планетарного механизма есть очень нехорошее свойство: он стремится передать полученный крутящий момент туда, куда легче. Например, если оба колеса моста имеют одинаковое сцепление с дорогой и усилие, необходимое для раскручивания каждого из колёс одинаковое, дифференциал будет распределять крутящий момент равномерно между колёсами.
Но стоит только появится ощутимой разнице в сцеплении колёс с дорогой (например, одно колесо попало на лёд, а другое осталось на асфальте), как дифференциал тут же начнёт перераспределять момент на то колесо, усилие для раскрутки которого наименьшее (то есть на то, которое находится на льду).
В результате, колесо, находящееся на асфальте перестанет получать крутящий момент и остановится, а колесо, находящееся на льду примет на себя весь момент и будет вращаться с увеличенной угловой скоростью, причем планетарный механизм будет играть роль редуктора, повышающего скорость вращения этого колеса.
Естественно, это явление сильно ухудшает проходимость и управляемость автомобиля. Ведь по логике вещей, в рассмотренной ситуации момент желательно передавать на колесо, расположенное на асфальте, чтобы автомобиль мог продолжить движение.
В полноприводных автомобилях дифференциалом обычно оборудованы два моста, а зачастую дифференциал можно обнаружить еще и между мостами (межосевой дифференциал). Таким образом, мы получаем схему трансмиссии, в которой присутствуют целых три дифференциала: два мостовых и один межосевой.
Последний необходим для постоянного движения с полным приводом и передачей момента на все четыре колеса. Ведь в повороте колёса рулевого моста (обычно переднего) имеют совсем другие угловые скорости, нежели чем колёса заднего моста.
Межосевой дифференциал призван передавать крутящий момент от коробки передач к обоим ведущим мостам с разным соотношением угловых скоростей. Такая схема с тремя дифференциалами является одной из самых распространённых схем для постоянного полного привода (Full time 4WD).
Однако, это уже тема другого раздела. В данном разделе нас интересует дифференциал и его свойства. Возвращаясь к вышеописанному проблемному свойству планетарного механизма, интересно рассмотреть ситуацию, когда полноприводный автомобиль с межосевым дифференциалом одним из четырёх колёс попал на тот же лёд (или в скользкую яму). Что тогда произойдёт ?
Дифференциал моста, колесо которого находится на льду, отдаст весь полученный крутящий момент на это колесо. Межосевой дифференциал, в свою очередь, тоже стремится передать крутящий момент туда, куда легче. Естественно, межосевому дифференциалу легче отдать момент на мост с прокручивающимся на льду колесом, нежели чем на мост, колёса которого имеют хорошее сцепление с дорогой и могут двигать автомобиль.
В результате, весь крутящий момент от двигателя и коробки передач пойдёт на раскручивание единственного колеса, находящегося на льду. Остальные три колеса остановятся и не будут получать никакого крутящего момента от дифференциалов.
Итог: из четырёх ведущих колёс осталось только одно, которое проскальзывает на льду — полноприводный автомобиль «застрял». Как же заставить дифференциалы передавать крутящий момент на колёса с более хорошим дорожным сцеплением ? Для этого были разработаны различные способы частичной и полной, ручной и автоматической блокировки дифференциалов, которые будут рассмотрены ниже.
Основной целью блокировки дифференциала является передача необходимого крутящего момента обоим его потребителям (полуосям или карданам). Существуют принципиально разные методы решения данной задачи.
Полная (100%-я) ручная блокировка.
При таком типе блокировки, дифференциал фактически перестаёт выполнять свои функции и превращается в простую муфту, жестко связывающую полуоси (или карданы) между собой и передающую им одинаковый крутящий момент с одинаковой угловой скоростью. Для того, чтобы полностью заблокировать классический дифференциал, достаточно либо заблокировать возможность вращения сателлитов, либо жестко соединить между собой чашку дифференциала с одной из полуосей. Такая блокировка как правило реализована при помощи пневматического, электрического или гидравлического привода, управляемого водителем из салона автомобиля. Применяется как для мостовых, так и для межосевых дифференциалов. На картинке изображена схема блокировки компании ARB для мостового дифференциала, в которой блокируются сателлиты.
Включать подобного рода блокировки можно только при полностью остановленном автомобиле. Пользоваться ими надо крайне аккуратно, так как усилия мотора вполне достаточно чтобы «сорвать» механизм блокировки или поломать полуось. Применять такие блокировки желательно только на небольших скоростях для передвижения по труднопроходимой местности, так как при их применении в мостах (особенно в рулевых), автомобиль очень сильно теряет в управляемости. Как правило, жесткими блокировками мостовых и межосевых дифференциалов оборудуются полноценные рамные внедорожники, такие как Toyota Land Cruiser, 4Runner (Hilux Surf), Mercedes G-Class и. т. п.
Limited Slip Differentials — дифференциалы с ограниченным «проскальзыванием» (одной полуоси относительно другой).
Автоматическая блокировка с использованием
вискомуфты в качестве «Slip Limiter».
В этом случае применяется блокировка одной из полуосей с чашкой дифференциала. Вискомуфта монтируется соосно полуоси таким образом, что один её привод жестко крепится к чашке дифференциала, а другой — к полуоси.
При нормальном движении угловые скорости вращения чашки и полуоси одинаковые, либо незначительно отличаются (в повороте). Соответственно, рабочие плоскости вискомуфты имеют такое же небольшое расхождение в угловых скоростях и муфта остаётся разомкнутой. Как только одна из осей начинает получать ощутимо больший момент и более высокую угловую скорость вращения относительно другой, в вискомуфте появляется трение и она начинает блокироваться. Причем, чем больше разница в скоростях, тем сильнее трение внутри вискомуфты и степень её блокировки. По мере увеличения степени блокировки вискомуфты и выравнивания угловых скоростей чашки и полуоси, трение внутри вискомуфты начинает падать, что ведёт к плавному размыканию вискомуфты и отключению блокировки. Данная схема применяется для межосевых дифференциалов, так как её конструкция слишком массивна для установки на мостовой редуктор. (Схема на картинке) Подобный механизм блокировки хорошо подходит для эксплуатации в условиях плохого дорожного покрытия, однако, в условиях настоящего бездорожья его способности далеко не выдающиеся: вискомуфта не справляется с постоянными сменами состояний сцепления мостов с грунтом, запаздывает при включении, перегревается и выходит из строя. Данный тип блокировки межосевого дифференциала можно встретить на «паркетных» внедорожниках: Toyota Rav4, Lexus RX300 и. т. п.
Кулачковые и зубчатые автоматические блокировки.
Принцип работы этих блокировок достаточно прост. Вместо классического шестеренчатого планетарного механизма используются кулачковые или зубчатые пары, которые при небольшой разнице в угловых скоростях полуосей имеют возможность взаимно проворачиваться (перескакивать), а при пробуксовке заклиниваются и блокируют полуоси друг с другом. Нетрудно себе представить, что происходит с автомобилем при срабатывании такой блокировки в повороте.
Некоторые экземпляры просто отключают одну из полуосей в момент возникновения небольшой разницы скоростей.
Именно поэтому, штатно такими блокировками оборудуются только дифференциалы военной и специальной техники (БТР и. т. п.)
На картинках изображены (слева направо): кулачковая блокировка отечественного производства (БТР 60), Detroit Locker и Detroit E-Z Locker (компания Tractech).
Самоблокирующиеся дифференциалы.
Устройство таких дифференциалов довольно простое и принципиально ни чем не отличается от устройства обычного открытого дифференциала. Между полуосями и чашкой дифференциала добавлены комплекты блоков фрикционных пластин (которые помечены на картинке справа красными точками). Именно поэтому, подобные дифференциалы часто именуют «friction based LSD». Когда дифференциал пытается перераспределить крутящий момент на одну из полуосей и начинает возникать разница в угловых скоростях полуосей и чашки, пластины под действием силы трения сдерживают возникновение этой разницы. Разумеется, когда величина крутящего момента превосходит силу трения пластин, всё вращение передаётся на более легко вращаемую полуось. Такие блокировки работают в сравнительно небольшом диапазоне отношения моментов.
Довольно часто фрикционные блоки подпружинивают. Такие дифференциалы штатно устанавливаются в задний мост многих внедорожников — Toyota 4Runner (Hilux Surf), Nissan Terrano, Kia Sportage и. т. п. Американская компания ASHA Corp. пошла дальше, снабдив пакет фрикционов LSD дифференциала устройством блокировки, состоящего из насоса с поршнем (Героторный дифференциал). При возникновении разности в угловых скоростях полуоси и чашки насос нагнетает масло (жидкость) на поршень и сдавливает фрикционный блок, тем самым блокируя дифференциал. Данная конструкция получила название Gerodisk (Hydra-Lock) и штатно устанавливается на внедорожники Chrysler (на картинке слева). Практически для всех friction based дифференциалов необходимо применять специальное масло, которое содержит присадки, обеспечивающие нормальную работу фрикционных блоков.
Torque sensitive differentials.
Это одна из самых интересных, эффективных, технологичных и практически применяемых форм блокировки дифференциалов. Принцип работы основан на свойстве гипоидной пары «расклиниваться». В связи с этим, основные (или все) зацепления в таких дифференциалах гипоидные (червячные, или в простонародье — винтовые). Разновидностей конструкций не так уж и много — можно выделить три основных типа.
Первый тип производит компания Zexel Torsen. (T-1) Гипоидными парами являются шестерни ведущих полуосей и сателлиты. При этом каждая полуось имеет собственные сателлиты, которые парно связанны с сателлитами противоположной полуоси обычным прямозубым зацеплением. Следует отметить, что ось сателлита перпендикулярна полуоси. При нормальном движении и равенстве передаваемых на полуоси моментов, гипоидные пары «сателлит / ведущая шестерня» либо остановлены, либо проворачиваются, обеспечивая разницу угловых скоростей полуосей в повороте.
Как только дифференциал пытается отдать момент на одну из полуосей, то гипоидную пару этой полуоси начинает расклинивать и блокировать с чашкой дифференциала, что приводит к частичной блокировке дифференциала. Данная конструкция работает в самом большом диапазоне отношений крутящего момента — от 2.5/1 до 5.0/1, то есть является самой мощной в серии. Диапазон срабатывания регулируется углом наклона зубцов червяка.
Автором второго типа является англичанин Rod Quaife. В данном случае, оси сателлитов параллельны полуосям. Сателлиты расположены в своеобразных карманах чашки дифференциала. При этом парные сателлиты имеют не прямозубое зацепление, а образуют между собой еще одну гипоидную пару, которая расклиниваясь, так же участвует в процессе блокировки (на второй картинке). Подобное устройство имеет и дифференциал True Trac компании Tractech. Даже у нас в России появилось производство аналогичных дифференциалов под отечественные автомобили УАЗ и. т. д.
А вот компания Zexel Torsen в своём дифференциале T-2 предложила немного другую компоновку по сути, того же устройства (на картинке справа).
Благодаря своей необычной конструкции, парные сателлиты соединены между собой со внешней стороны солнечных шестерней. По сравнению с первым типом, эти дифференциалы имеют меньший диапазон работы блокировки, однако они более чувствительны к разнице передаваемого момента и срабатывают раньше (начиная от 1.4/1). Компания Tractech недавно выпустила мостовой torque sensitive дифференциал Electrac, снабженный принудительной электроприводной блокировкой.
Третий тип производится компанией Zexel Torsen (Т-3) и используется в основном для межосевых дифференциалов. Планетарная структура конструкции позволяет сместить номинальное распределение момента в пользу одной из осей. Например, используемый на 4Раннере 4-го поколения дифференциал Т-3 имеет номинальное распределение момента 40/60 в пользу задней оси. Соответственно, смещен и весь диапазон работы частичной блокировки: от (front/rear) 53/47 до 29/71.
В целом, смещение номинального распределения момента между осями возможно в диапазоне от 65/35 до 35/65. Срабатывание частичной блокировки происходит при 20-30% разнице в передаваемых на оси моментах. Так же, подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки.
Вышеописанные torque sensitive дифференциалы очень популярны в автоспорте. Более того, многие производители устанавливают такие дифференциалы на свои модели штатно, как в качестве межосевых, так и межколёсных дифференциалов. Например, Тойота устанавливает такие дифференциалы как на легковые автомобили (Supra, Celica, Rav4, Lexus IS300, RX300 и. т. д), так и на внедорожники (4Runner / Hilux Surf, Land-Cruiser, Mega-Cruiser, Lexus GX470) и автобусы (Coaster Mini-Bus). Данные дифференциалы не требуют применения специальных присадок к маслу (в отличии от friction-based дифференциалов), однако лучше использовать качественное масло для нагруженных гипоидных передач.
Управление работой дифференциалов при помощи электронных систем контроля тормозных усилий (Traction Control и т.
п.)
В современном автомобилестроении применяется всё больше и больше электронных систем контроля за движением автомобиля. Уже редко можно встретить автомобили, не оснащенные системой ABS (не дающей колёсам заблокироваться при торможении). Более того, уже с конца 80-х годов прошлого века передовые производители стали комплектовать свои флагманские модели системами контроля тяги и сцепления колёс — Traction Control. Например, Тойота установила систему Traction Control на Lexus LS400 в 1989 (90) году. Принцип работы такой системы прост: универсальные (так же обслуживают ABS) датчики вращения, установленные на контролируемых колёсах, фиксируют начало пробуксовки одного колеса оси относительно другого и система автоматически притормаживает забуксовавшее колесо, тем самым увеличивая на него нагрузку и вынуждая дифференциал отдать момент на колесо с хорошим сцеплением. При сильной пробуксовке, система так же может ограничивать подачу топлива в цилиндры. Работа такой системы очень эффективна, особенно на заднеприводных автомобилях. Как правило, при желании такую систему можно принудительно деактивировать кнопкой на приборной панели. Со временем, электронная система контроля тормозных усилий совершенствовалась и к ней добавлялись всё новые функции, работающие наряду с ABS и TRAC. (например управление разностью разблокировки рулевых колёс для более успешного прохождения поворотов). У всех производителей эти функции назывались по разному, однако смысл при этом оставался одинаковым. И вот, данные системы стали устанавливаться на полноприводные автомобили и внедорожники, причем в некоторых случаях они являются единственным средством контроля тяги и перераспределения крутящего момента между осями и колёсами (Mercedes ML, BMW X5). В случае, если внедорожник оснащен более серьёзными средствами распределения крутящего момента (жесткими блокировками и/или самоблокирующимися дифференциалами), то электронная система контроля тормозных усилий очень удачно дополняет эти средства.
Хороший пример тому — великолепная управляемость и проходимость последнего поколения Тойотовских внедорожников 4Runner (Hilux Surf), Prado, Lexus GX470. Являясь представителями одной платформы, они обладают межосевым дифференциалом Torsen T-3 с возможностью жесткой блокировки, а так же электронной системой контроля тормозных усилий и тяги со множеством функций, помогающих водителю управлять автомобилем.
26 января 2012 в 00:56
Что является функцией дифференциала в автомобиле?
Как и у большинства компонентов транспортного средства, каждый из них выполняет определенную задачу, которая помогает автомобилю двигаться. Возможно, вы слышали о дифференциале автомобиля, но что это такое и для чего он нужен?
Что такое дифференциал?
Дифференциал как часть переднего и / или заднего моста играет важную роль в поворотах вашего автомобиля. Дифференциал предназначен для привода пары колес, позволяя им вращаться с разной скоростью.Эта функция обеспечивает пропорциональную скорость вращения левого и правого колеса. Если внутренняя шина вращается на 15 оборотов в минуту меньше, чем при движении по прямой, то внешняя шина будет вращаться на 15 оборотов в минуту больше, чем при движении по прямой.
Например, когда ваш автомобиль поворачивает, внешнее колесо должно двигаться быстрее, чем внутреннее. Дифференциал распределяет равный крутящий момент на оба колеса. Это позволяет колесам реагировать на сопротивление или обеспечивать тягу, чтобы дать колесу большее сопротивление при меньшем вращении.Колесо с меньшим сопротивлением вращается быстрее.
Некоторые автомобили, например картинги, не оснащены дифференциалом. В этом случае оба ведущих колеса вынуждены вращаться с одинаковой скоростью, обычно на общей оси, приводимой в движение простым цепным приводом. Транспортные средства с передним приводом сконструированы иначе, поскольку ось и дифференциал в сборе расположены в узле моста трансмиссии или трансмиссии.
Три типа дифференциалов
Открытый дифференциал — старейшая и наиболее распространенная конструкция, подходящая для различных марок и моделей автомобилей.Это самый простой, надежный и широко используемый тип дифференциала. Ведущая шестерня, расположенная на конце приводного вала, входит в зацепление с коронной шестерней, которая затем передает мощность на обе оси через другой набор шестерен. Единственный недостаток его конструкции заключается в том, что когда одно колесо начинает проскальзывать, вся мощность передается на колесо с наименьшим сцеплением, что делает эту установку непригодной для скалолазания или скоростных гонок.
Limited-Slip похож на открытый дифференциал, но использует встроенную систему сцепления.Механизм сцепления блокирует левую и правую стороны оси вместе, когда колесо теряет сцепление с дорогой. Это предпочтительная система для высокопроизводительных транспортных средств, таких как дрэг-рейсеры и автомобили, буксирующие тяжелые грузы.
Torque-Vectoring — последняя разработка в области дифференциальной техники. Вектор крутящего момента включает в себя сложный набор датчиков и электроники для получения данных от системы рулевого управления, положения дроссельной заслонки, дорожного покрытия и т. Д., Что дает ему возможность распределять мощность на каждое колесо в соответствии с данными.Эта опция обеспечивает максимальное сцепление с дорогой на поворотах, значительно повышая производительность.
Уход за дифференциалом
Регулярное техническое обслуживание любого транспортного средства — необходимость в замене масла, ремней, шлангов и других жидкостей. Дифференциальная жидкость не исключение. Дифференциальное масло применяется для смазки МКПП и дифференциалов. Это похоже на важность моторного масла для двигателя. Он играет жизненно важную роль в защите дифференциала и трансмиссии, позволяя им работать безопасно и плавно.
Отработанная жидкость дифференциала со временем загрязняется.
Продолжать движение с загрязненной жидкостью опасно, так как это может привести к ненужному износу компонентов и необратимому повреждению. Признаки того, что вашему дифференциалу требуется обслуживание:
- Жужжание только при замедлении.
- Вой или вой при разгоне на малых или больших скоростях.
- Урчание или жужжание на скорости более 20 миль в час, но меняется при повороте.
- Регулярный лязгающий звук каждые несколько футов или при начале движения.
- Устойчивая вибрация, усиливающаяся с увеличением скорости автомобиля.
Запланируйте замену масла дифференциала, также известного как трансмиссионное масло, или замену масла в трансмиссиях каждые 30 000 миль, но не более 60 000 миль обученным техником. Чистое свежее масло обеспечивает лучшую защиту дифференциала, что способствует более безопасной поездке. Как и любой другой компонент автомобиля, хорошо смазанные детали обеспечивают оптимальную производительность.
Обслуживание дифференциала
Ваш автомобиль или грузовик не сможет далеко уехать без возможности поворота.Смазочная жидкость внутри дифференциала отводит тепло от шестерен, продлевая срок их службы и удерживая вас на дороге. По вопросам технического обслуживания, включая замену масла, промывку тормозов или дифференциальное обслуживание, обращайтесь в Sun Auto Service! Мы специалисты по полному ремонту и обслуживанию автомобилей. Наши сертифицированные технические специалисты ASE прошли специальную подготовку по всем аспектам ухода за автомобилями всех марок и моделей легковых и легких грузовиков. У нас есть рейтинг A + от Better Business Bureau, и легко понять, почему.Мы гарантируем свою работу в письменной форме и выполняем только те услуги, которые вы разрешаете. Зачем идти к дилеру, если Sun Auto Service — альтернатива номер один? Запишитесь на прием для следующего технического обслуживания и узнайте, что делает Sun Auto Service лучшим выбором в сфере ухода за автомобилем.
типов дифференциалов и принцип их работы
Как и большинство вещей в современных автомобилях, простая зубчатая передача, известная как дифференциал, подвергалась постоянным усовершенствованиям и экспериментам, в результате чего было создано множество типов, каждый из которых имеет свои преимущества и недостатки.
Концепция дифференциала, то есть позволяющая колесам, установленным на одной оси, вращаться независимо друг от друга, является древней конструкцией, и первый известный пример ее использования был зарегистрирован в Китае в 1-м тысячелетии до нашей эры.
Хотя это было задолго до изобретения автомобиля, повозки, повозки и колесницы все еще страдали от той же проблемы, связанной с буксованием или волочением одного колеса на поворотах, повышением износа и повреждением дорог.
Появление двигателей, приводящих в движение передние или задние колеса для приведения в движение транспортного средства, вместо того, чтобы просто тянуть их на лошади, добавило новую проблему, которую необходимо преодолеть — как обеспечить независимое вращение, сохраняя при этом возможность приводить в действие оба колеса.
Первые автомобили не пытались, они просто приводили в движение только одно колесо на независимой оси. Но это было далеко от идеала, так как это означало, что они были недостаточно мощными и часто сталкивались с проблемами сцепления на любом другом участке, кроме твердой, ровной поверхности.
В конечном итоге это привело к разработке открытого дифференциала до того, как были разработаны другие более сложные типы для преодоления более сложных условий вождения.
Посмотрите это видео, в котором с помощью трехмерных изображений объясняется, как работают следующие типы дифференциала:
Открытый дифференциал:

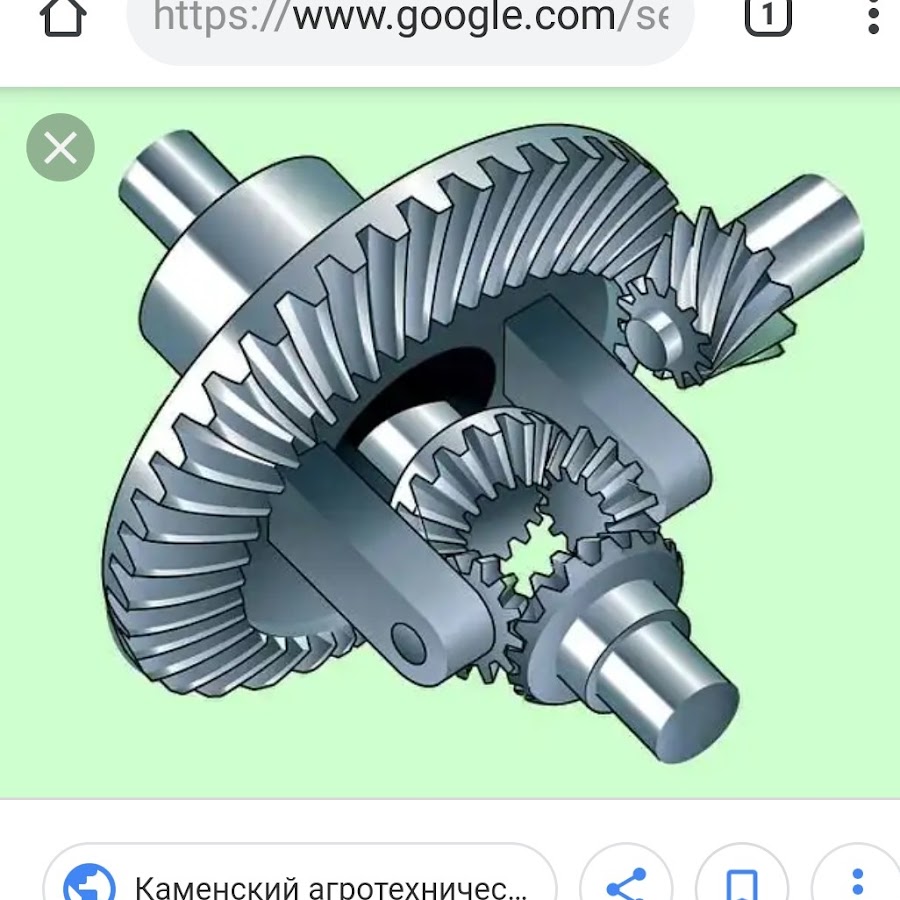

Дифференциал в своей основной форме состоит из двух половин оси с шестерней на каждом конце, соединенных вместе третьей шестерней, составляющих три стороны квадрата. Обычно это дополняется четвертой передачей для дополнительной силы, завершая квадрат.
Этот базовый блок затем дополнительно дополняется кольцевой шестерней, добавляемой к корпусу дифференциала, который удерживает основные основные шестерни, и эта кольцевая шестерня позволяет приводить колеса в движение путем соединения с приводным валом через шестерню.
В этом примере вы можете увидеть три стороны внутреннего зубчатого колеса, которые составляют основной механизм, причем большая синяя шестерня представляет коронную шестерню, которая будет соединяться с приводным валом.На левом изображении показан дифференциал, когда оба колеса вращаются с одинаковой скоростью, а на правом изображении показано, как внутренние шестерни входят в зацепление, когда одно колесо вращается медленнее, чем другое.
Эта зубчатая передача составляет дифференциал открытого типа и является наиболее распространенным типом автомобильного дифференциала , от которого происходят более сложные системы.
Преимущество этого типа в основном ограничивается основной функцией любого дифференциала, как описано выше, с упором в первую очередь на обеспечение возможности поворота оси более эффективно, позволяя колесу за пределами поворота двигаться с большей скоростью, чем внутреннее колесо. поскольку он покрывает больше земли.Он также выигрывает от того, что его базовая конструкция относительно дешева в производстве.
Недостатком этого типа является то, что, поскольку крутящий момент распределяется равномерно между обоими колесами, количество мощности, которое может передаваться через колеса, ограничивается колесом с наименьшим сцеплением.
По достижении предела тяги обоих колес вместе, колесо с наименьшим тяговым усилием начнет вращаться, что еще больше снижает этот предел, поскольку сопротивление со стороны уже вращающегося колеса еще меньше.
Прочтите наш блог о турбонагнетателях, нагнетателях и безнаддувных двигателях
Заблокированный дифференциал:
Блокировка или блокировка дифференциала — вариант, встречающийся на некоторых транспортных средствах, в первую очередь на тех, которые едут по бездорожью.
По сути, это открытый дифференциал с возможностью блокировки на месте для создания фиксированной оси вместо независимой. Это может происходить вручную или с помощью электроники в зависимости от технологии в автомобиле.
Преимущество заблокированного дифференциала в том, что может получить значительно большее тяговое усилие, чем открытый дифференциал .Поскольку крутящий момент не разделен поровну 50/50, он может передавать больший крутящий момент на колесо, которое имеет лучшее сцепление с дорогой, и не ограничивается более низким сцеплением другого колеса в любой данный момент.
Поскольку маловероятно, что вы будете двигаться со скоростью и обычно путешествуете по неровной поверхности, проблема торможения и износа шин на поворотах на неподвижной оси является меньшей проблемой.
Одним из недостатков заблокированных дифференциалов называется заедание, которое возникает, когда в трансмиссии накапливается избыточная энергия вращения (крутящий момент), и ее необходимо высвободить — обычно это достигается за счет отрыва колес от земли для сброса положения.Или просто сняв замки, когда они больше не нужны.
Представьте себе длинную картонную трубку, удерживаемую на каждом конце, а затем скручивающую трубку в противоположных направлениях до такой степени, что трубка не могла больше выдерживать силу, складывалась и рвалась — это связывание. Это происходит из-за того, что колеса движутся с разной скоростью, что приводит к скручиванию осей и увеличению давления на шестерни, но нагрузки на колеса и их повышенного тягового усилия достаточно, чтобы предотвратить проскальзывание шин и сбросить давление.
Сварной / золотниковый дифференциал:
Сварные дифференциалы, по сути, такие же, как заблокированный дифференциал, только он был постоянно приварен из открытого дифференциала к фиксированной оси (также известный как дифференциал золотника). Обычно это делается только в определенных обстоятельствах, когда характеристики заблокированного дифференциала / Фиксированная ось, которая облегчает одновременное вращение обоих колес, желательны — например, в автомобилях, предназначенных для дрифта.
Обычно это не рекомендуется, так как тепло от сварки может снизить прочность компонентов и увеличить риск катастрофического отказа детали — что может даже привести к тому, что сломанные шестерни дифференциала взорвутся через корпус дифференциала и представляют опасность для других участников дорожного движения и пешеходов.
Дифференциал повышенного трения:
LSD объединяет преимущества открытого и заблокированного дифференциалов в более сложной системе. Есть две категории, которые используют разные формы сопротивления для достижения одного и того же эффекта:
Механическое сцепление LSD:Этот тип LSD окружает ту же самую центральную шестерню, видимую на открытом дифференциале, парой нажимных колец, которые оказывают усилие на два набора дисков сцепления, расположенных рядом с шестернями.Это обеспечивает сопротивление независимому вращению колес, изменяя действие дифференциала с открытого на заблокированный — и обеспечивая ему повышенное тяговое усилие, которое этот тип выигрывает от более открытого дифференциала.
На этом разрезе вы можете видеть нажимные кольца (также срезанные), окружающие центральные шестерни, которые при вращении раздвигаются центральными штифтами шестерни, прижимающимися к наклонным поверхностям. Это движение толкает нажимные кольца на блоки сцепления (желтый и синий) с обеих сторон, создавая сопротивление и изменяя поведение оси с открытого на фиксированный.
LSD с механическим сцеплением также подразделяются на подтипы, которые ведут себя немного по-разному и изменяются при воздействии давления на диски сцепления и нажимные кольца:
- В LSD с односторонним движением давление проявляется только при ускорении. Это означает, что при прохождении поворотов и выключении мощности дифференциал ведет себя как открытый тип, позволяя им поворачиваться независимо, но при ускорении принудительное вращение дифференциала создает трение в дисках сцепления, блокируя их на месте, чтобы получить больше тяги.
- A Двусторонний LSD делает шаг вперед и оказывает давление на диски сцепления также при замедлении, чтобы улучшить устойчивость при торможении на дорожном покрытии с изменчивой поверхностью.
- Полуторный снова пытается объединить лучшее из обоих подтипов, оказывая большее давление при ускорении и меньшее — при замедлении.
Обратной стороной механических LSD является то, что они требуют регулярного обслуживания для поддержания работоспособности и склонны к полному износу, что приводит к дорогостоящей замене деталей.
Вязкий LSD:Второй тип дифференциала повышенного трения, в котором вместо муфт используется густая жидкость для создания сопротивления, необходимого для изменения поведения дифференциала между разомкнутым и заблокированным состояниями. Из-за того, что у них меньше движущихся частей, чем у механических LSD, VLSD проще, но по сравнению с ними имеют более широкий спектр преимуществ и недостатков.
В своей основной работе эффект более плавный в применении, чем механические LSD, поскольку сопротивление растет в унисон со скоростью, на которой движутся колеса по сравнению с корпусом дифференциала, обеспечивая очень постепенное увеличение.
VLSD также могут передавать крутящий момент более эффективно на колесо, которое имеет большее сцепление с дорогой . Поскольку жидкость действует так, чтобы сопротивляться пониженной скорости, если колесо когда-либо теряет сцепление с дорогой и вращается, разница в скорости между двумя колесами внутри дифференциала создает большее сопротивление медленнее движущемуся колесу, передавая больший крутящий момент от ведущего вала на него.
VLSD становятся менее эффективными при длительном использовании, поскольку жидкость нагревается, они становятся менее вязкими и обеспечивают меньшее сопротивление.Он также не может блокироваться так же полно, как механический LSD, из-за того, что жидкость не может обеспечить абсолютное сопротивление в подходящем пространстве.
Недостатком как механических, так и вязких LSD является то, что система не всегда эффективно направляет крутящий момент во время прохождения поворотов на высокой скорости, поскольку она может интерпретировать более быстро движущееся внешнее колесо как потерю сцепления. Затем он направляет крутящий момент на внутреннее колесо, создавая избыточную / недостаточную поворачиваемость в момент, противоположный тому, когда это необходимо.
Torsen Дифференциал:
В дифференциале Torsen ( Tor que — Sen sing) используется хитроумная передача, обеспечивающая тот же эффект, что и в дифференциале с ограниченным скольжением, без необходимости использования муфт или гидравлического сопротивления.
Это достигается за счет добавления слоя червячной передачи к традиционной передаче открытого дифференциала. Эти наборы червячных шестерен, действующих на каждую ось, обеспечивают сопротивление, необходимое для передачи крутящего момента, которое затем достигается за счет того, что червячные шестерни находятся в постоянном зацеплении друг с другом через соединенные прямозубые цилиндрические шестерни.
На первом и втором изображениях показаны три пары червячных шестерен, находящихся в зацеплении с каждой половиной оси — с цилиндрическими шестернями на конце каждого червяка, соединяющими пары.Именно это соединение передает крутящий момент от одного колеса к другому, когда одна ось начинает вращаться быстрее, чем другая. В то время как первое и второе изображения имеют оригинальный дизайн торсена, третье изображение представляет собой вторую версию дифференциала торсена. В новой конструкции червячные шестерни переставлены на одну линию с осями, но при этом выполняют то же механическое действие. Каждая червячная передача все еще находится в контакте со своей парой, и только одна сторона оси с промежутками в шестерне удаляет зацепление с другой стороны.
Постоянное зацепление между двумя сторонами дифференциала имеет дополнительное преимущество, заключающееся в немедленной передаче крутящего момента, что делает его чрезвычайно чувствительным к изменяющимся дорожным и дорожным условиям.
В то время как открытый дифференциал всегда должен распределять крутящий момент 50/50 между каждым колесом, дифференциал Torsen способен направлять больший процент крутящего момента через одно колесо в зависимости от передаточных чисел шестерен. Этот снимает ограничение мощности, которое испытывают открытые дифференциалы , потому что величина доступного крутящего момента не ограничивается величиной тяги в любом колесе.
Кроме того, зубчатая передача также может быть обработана таким образом, чтобы придавать другое соотношение сопротивления при ускорении и замедлении, как это делает полутораходовой дифференциал повышенного трения.
Все это достигается механически без использования электроники или каких-либо скоропортящихся деталей, приносимых в жертву трению, и в целом дифференциал Torsen является превосходной механической системой , которая сочетает в себе основные преимущества всех перечисленных ранее типов дифференциалов.
Прочтите наш блог о трансмиссиях с двойным сцеплением и принципах их работы
Активный дифференциал:
Очень похоже на дифференциал повышенного трения, в активном дифференциале по-прежнему используются механизмы, обеспечивающие сопротивление, необходимое для передачи крутящего момента с одной стороны на другую, но вместо того, чтобы полагаться на чисто механическую силу, эти муфты могут активироваться электронным способом.
Активный дифференциал может использовать электронику для искусственного изменения механических сил, которые система испытывает при изменении условий движения.Это делает их управляемыми и, следовательно, программируемыми, а с помощью ряда датчиков на транспортном средстве компьютер может автоматически определять, на какие ведущие колеса и когда направить мощность.
Это радикально улучшает характеристики, особенно на несовершенных дорожных покрытиях, и особенно предпочитают водители ралли, чьи автомобили выдерживают быстро меняющиеся условия движения и нуждаются в системе, которая может не отставать от их непрерывных регулировок транспортного средства.
Дифференциал с вектором крутящего момента:
TVD продвигает эту усовершенствованную электроникой систему еще дальше, используя ее для управления углом или вектором транспортного средства в поворотах и выходе из них, побуждая определенные колеса получать больший крутящий момент в ключевые моменты, что улучшает характеристики на поворотах.
Активировав сцепление, противоположное тому, что обычно включает LSD с чисто механическим приводом, вы можете использовать этот эффект для помощи в рулевом управлении, а также снизить мощность, преодолевая недостатки системы LSD.
При входе в поворот, многоходовой LSD оказывает сопротивление обоим колесам, чтобы хотя бы частично заблокировать ось и стабилизировать ее при торможении, которое затем высвобождается, когда скорость колес падает и автомобиль поворачивает, позволяя колесам вращаться. на разных скоростях.
Однако вместо того, чтобы ослабить сопротивление на обоих колесах, TVD продолжает активировать сцепление только на внешнем колесе, увеличивая сопротивление, испытываемое этим колесом, и заставляя систему передавать через него больший крутящий момент. Этот дисбаланс внешней силы способствует резкому повороту автомобиля в повороте и снижению недостаточной поворачиваемости.
Продолжая прикладывать это сопротивление через поворот, когда транспортное средство проходит вершину и начинает ускоряться, оно будет продолжать игнорировать нормальный многосторонний LSD, который снова будет интерпретировать более быстрое движение внешнего колеса как пробуксовку и отвлекать крутящий момент во время ускорения до внутреннее колесо, которое воспринимается как лучшее сцепление.
Когда TVD оказывает большее сопротивление муфте внешнего колеса, он обманом заставляет систему отводить через него больший крутящий момент — увеличивая мощность, которую можно приложить , и уменьшая недостаточную поворачиваемость, возникающую при ускорении на выходе из поворота.
Желтая стрелка указывает на передачу крутящего момента, происходящую через угол, создаваемую искусственным сопротивлением, оказываемым TVD на внешнее колесо. Это позволяет добиться большего ускорения на выходе из поворота, в то же время повышая поворачиваемость автомобиля.
Дифференциал с вектором крутящего момента способен передавать 100% доступного крутящего момента через одно колесо, когда это необходимо в самых экстремальных обстоятельствах.
Обратной стороной этой системы является то, что она очень сложна и очень дорога, и обычно используется только для гонок / треков из-за ее потенциала для прохождения поворотов на высокой скорости.
У каждой системы есть свои преимущества и недостатки, и хотя более сложные системы, как правило, лучше, их стоимость намного превышает стоимость более простых систем.
Как и в случае с любым другим автомобилем, польза, которую вы получите от каждой системы, зависит от того, что именно вы будете делать со своим автомобилем и на что вам нужен ваш дифференциал. У вас не будет особой необходимости в дифференциале векторизации крутящего момента при посещении местного супермаркета, если только вы не воображаете себя в следующем WRC и не можете позволить себе штраф — но вам может понадобиться дифференциал блокировки, если вы живете в сельской местности. лучше доступен для внедорожника.
Щелкните здесь для визуального просмотра различных типов дифференциала.
MAT FOUNDRY GROUP ЯВЛЯЕТСЯ ВЕДУЩИМ ПРОИЗВОДИТЕЛЕМ СЕРЫХ И ЧУГУННЫХ КОМПОНЕНТОВ ДЛЯ АВТОМОБИЛЕЙ. ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАС ПРОСМОТРЕТЬ НАШИ ПРОДУКТЫ ИЛИ СВЯЗАТЬСЯ С НАМИ СЕГОДНЯ
Объяснение каждого типа автомобильного дифференциала — Характеристика — Автомобиль и водитель
Роберт Кериан
Из октябрьского номера 2015 г.
Открытый дифференциал
Что он делает
Разделяет крутящий момент двигателя на два выхода, каждый из которых может вращаться с разной скоростью.
Недостатки
Когда одна шина теряет сцепление с дорогой, противоположная шина также испытывает снижение крутящего момента. В худшем случае ваша машина застрянет, и одно колесо будет свободно вращаться, а шина с лучшим сцеплением не сможет обеспечить достаточный крутящий момент для трогания с места. Современные противобуксовочные системы компенсируют проскальзывание колеса тормозом (и, следовательно, противодействующим крутящим моментом). Тем не менее, более сложный дифференциал обычно действует быстрее и эффективнее, чем этот тип.
Найдено в
Все, что не претендует на характеристики или внедорожные качества — семейные седаны, кроссоверы, минивэны, автомобили эконом-класса и т. Д.
Блокировка дифференциала
Что он делает
Когда дифференциал заблокирован, подключенные колеса всегда вращаются с одинаковой скоростью. На песке, грязи и снегу заблокированный дифференциал гарантирует, что крутящий момент продолжает поступать на колесо с более высоким тяговым усилием.
Недостатки
В незаблокированном состоянии ведет себя как открытый дифференциал.Блокировка дифференциала на поверхности с высоким сцеплением, например на сухом асфальте, затрудняет поворот автомобиля и может привести к взрыву трансмиссии.
найдено в
Jeep Wrangler, Mercedes-Benz G-class, Ram 2500 Power Wagon; опция на большинстве полноразмерных грузовиков.
Дифференциал повышенного трения
Что он делает
Дифференциал повышенного трения сочетает в себе концепции открытого и заблокированного дифференциалов, большую часть времени работает как открытый дифференциал, а затем автоматически начинает блокироваться при возникновении пробуксовки.Блокировка может быть достигнута с помощью вязкой жидкости, пакета сцепления или сложной зубчатой передачи.
Недостатки
Чисто механические дифференциалы повышенного трения являются реактивными.
То есть они не начинают блокироваться до тех пор, пока не произойдет проскальзывание колес.
Найдено в
Nissan 370Z со Спорт-пакетом (вязкостный), Mazda MX-5 Miata (типа сцепления), Scion FR-S / Subaru BRZ (косозубые шестерни).
Дифференциал повышенного трения с электронным управлением
Что он делает
Блок сцепления с электронным управлением предлагает реостатное управление между режимами открытого и полностью заблокированного состояния с регулировками, производимыми сотни раз в секунду.Например, если компьютер определяет слишком большую избыточную поворачиваемость во время поворота, он может увеличить блокировку, чтобы стабилизировать автомобиль.
Недостатки
Как и в случае обычного дифференциала повышенного трения, крутящий момент смещен в сторону более медленного колеса.
Найдено в
BMW M3 и M4, Cadillac ATS-V и CTS-V, Chevrolet Corvette с пакетом Z51, Ferrari 488GTB.
Дифференциал с вектором крутящего момента
Что он делает
Используя дополнительные зубчатые передачи для перегрузки полуосей, дифференциалы с векторизацией крутящего момента точно регулируют крутящий момент, передаваемый на каждое ведущее колесо.Это создает момент рыскания, который может замедлить или ускорить поворот автомобиля в повороте. Все еще не понимаете? Прочтите эту проклятую историю.
Недостатки
Дифференциалы с вектором крутящего момента тяжелые, сложные и дорогие, а также вызывают небольшое снижение расхода топлива.
Найдено в
Audi S4, S5 и S6; BMW X5 M и X6 M; Лексус RC F.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.
io.
Как ухаживать за дифференциалом вашего автомобиля
Замена масла в дифференциале — это одна из наиболее часто игнорируемых задач по техническому обслуживанию легких грузовиков, внедорожников и легковых автомобилей без переднего привода. Поскольку дифференциал находится сзади и под автомобилем, он не получает того звездного внимания, которое имеет двигатель спереди.
Но если смазка в дифференциале не сработает, долго не уедешь.К счастью, вам нужно менять это масло только каждые 30 000-50 000 миль.
⚠️Как всегда, уточняйте в инструкции по эксплуатации, какую именно частоту следует обслуживать дифференциал. Каждая машина индивидуальна.
Дифференциал является компонентом всех автомобилей и предназначен для компенсации разницы в расстоянии, которое проходят внутренние и внешние колеса при повороте автомобиля. В заднеприводном автомобиле дифференциал имеет собственный корпус и смазку, густое темное масло обычно тяжелее 80 мас.
Передние приводы обычно интегрируют дифференциал в корпус трансмиссии и используют ту же жидкость. Масло дифференциала смазывает зубчатые колеса и шестерни, которые передают мощность от карданного вала на оси колес. Если ваш автомобиль оснащен дифференциалом повышенного трения, он также поддерживает исправность всех движущихся частей в этом узле.
Дифференциал позволяет вашему автомобилю легко проходить повороты. Если оба ведущих колеса вращаются вместе, они будут прыгать, потому что внешняя шина перемещается дальше, чем внутренняя.Существует множество вариантов конструкции, но они делятся на три категории: открытая, ограниченная проскальзывание и с вектором крутящего момента.
Замена этого масла так же важна, как и замена масла в двигателе, и по той же причине. Контакт металл-металл изнашивает поверхности и выделяет тепло от трения, что неизбежно ослабляет шестерни и приводит к поломке. Проверить и заменить масло в дифференциале в легком грузовике на самом деле довольно просто, а в легковом — немного сложнее.
В любом случае эта небольшая процедура может избавить вас от большой головной боли в будущем.
Подготовьте участок
Ослабьте болт в самом верху крышки, но оставьте болт на месте, чтобы крышка не упала полностью и не залила пол — и вас — дифференциальным маслом.Ник Ферарри / Popular Mechanics
В зависимости от конструкции вашего дифференциала это может быть очень грязная или очень аккуратная работа.Некоторые дифференциалы имеют сливную пробку; другие требуют снятия крышки корпуса. В любом случае вам понадобится широкий поддон; пластиковая салфетка под ней была бы хорошей страховкой. Прокатитесь на автомобиле несколько минут, чтобы согреть масло, затем переоденьтесь в грязную одежду — вы, вероятно, испачкаетесь.
Это просто замена масла, да? Ничего такого сложного, но приготовьтесь, потому что старое масло дифференциала имеет самый отвратительный запах в автомобильном мире. После этого предупреждения снимите пробку заливного отверстия в верхней части корпуса дифференциала, затем отверните сливную пробку.Если у вас нет сливной пробки, открутите болты корпуса, оставив пару болтов наверху неплотно прикрепленными, чтобы удерживать крышку на месте.
Используя стандартную отвертку, осторожно откройте крышку, иначе масло выльется наружу и окутает вас этой нечестивой вонью. Будьте осторожны, чтобы не повредить поверхность корпуса дифференциала. Дайте маслу полностью стечь, затем снимите крышку.
Очистить все и запечатать
Ник Феррари
Ник Феррари
Предположим, что все оставшееся масло в оси залито металлической стружкой.Если вы бойскаут, занимающийся заменой масла, вам не о чем беспокоиться, но остальным из нас следует потратить время, чтобы вытереть оставшееся масло с корпуса, шестерен и влажной стороны корпуса. крышка. Убедитесь, что вы получили все это, потому что в укромных уголках и трещинах может скрываться стружка.
💡 Базовое обезжиривающее средство или просто набор торговых полотенец — это все, что необходимо для очистки крышки корпуса. Используйте перчатки, которые не прочь выбросить. Когда крышка станет блестящей, проведите магнитом по внутренней стороне, чтобы собрать металлическую стружку.
Очистите кончик пробки заливного отверстия; большинство из них оснащены магнитом для захвата мелких металлических частиц. Не сходите с ума от агрессивных чистящих средств — вы не хотите, чтобы остатки загрязняли ваше новое масло. Возьмите скребок для бритвы или легкий абразивный диск и очистите сопрягаемую поверхность корпуса и крышки. Протрите обе стороны безворсовой салфеткой и очистителем для тормозов.
Некоторые автомобили имеют предварительно изготовленные прокладки. В противном случае используйте жидкие прокладки, предназначенные для суровых условий и воздействия масел, например Permatex Ultra Black.Положите одну кромку на стыковочную поверхность крышки и обведите кружком каждое монтажное отверстие, затем прикрутите крышку на место с усилием зажима, достаточным для выравнивания кромки. Дайте ему затвердеть в соответствии с инструкциями, затем затяните болты в соответствии со спецификациями вашего автомобиля с помощью динамометрического ключа.
Заливка до края
Используйте трубку или насос, чтобы заполнить дифференциал новым маслом, если вы не можете использовать только баллон.Ник Феррари
Используйте трансмиссионное масло высочайшего качества, которое вы можете себе позволить, для заливки дифференциала.Вес и вместимость будут указаны в руководстве пользователя; ваш дифференциал обычно составляет 3 кварты. Обязательно прочтите это руководство, потому что для некоторых дифференциалов повышенного трения требуется дополнительная присадка, модифицирующая трение.
Заполняйте дифференциал прямо из баллона, если у вас есть зазор, но если места мало, вы можете приобрести насос или удлинительный шланг, чтобы облегчить работу.
Нижняя часть отверстия для пробки — это линия максимального заполнения, поэтому, когда масло начнет вытекать, все готово.
Установите заглушку, затяните ее в соответствии со спецификацией, и вы готовы проехать десятки тысяч миль.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.
Что такое дифференциал и как он работает? — Driving.ca
Если вы когда-либо играли с машиной Hot Wheels, и, конечно же, играли, то знаете, что игрушка отлично справляется с движением по прямой, но не очень хорошо поворачивает.
Это потому, что у него нет дифференциала. А вот ваш автомобиль — передний, задний, четырех- или полноприводный. Какой у вас дифференциал и даже сколько, зависит от того, на чем вы едете.
В чем разница?На повороте внешнее колесо движется дальше и быстрее внутреннего. Дифференциал — это набор шестерен, который передает мощность двигателя на колеса, позволяя им вращаться с разной скоростью на поворотах.
При переднем приводе (FWD) дифференциал находится рядом с трансмиссией внутри корпуса, и этот блок называется трансмиссией.При заднем приводе (RWD) дифференциал находится между задними колесами, соединенными с трансмиссией карданным валом. Полноприводные (AWD) и полноприводные (4WD) автомобили добавляют межосевой дифференциал или раздаточную коробку для распределения мощности спереди и сзади.
Некоторые гибридные автомобили имеют «электронный» полный привод. Они используют электродвигатели для приведения в действие задних колес и при необходимости поворачивают их быстрее или медленнее на поворотах.
Открытый конец Самым простым и распространенным элементом является открытый дифференциал, так называемый, потому что колеса всегда могут вращаться независимо друг от друга.
Его главный недостаток в том, что если одно колесо не имеет сцепления, например, если оно ударяется о лед, оно все равно получает большую мощность. Он беспомощно крутится, и ты никуда не идешь.
Чтобы избежать потери тяги во время движения, все новые автомобили должны быть оснащены системой контроля тяги и электронной стабилизации. Они используют датчики антиблокировочной системы тормозов, чтобы определить, вращается ли одно колесо быстрее. Затем он снижает мощность двигателя или тормозит прялку, или и то, и другое, чтобы все было под контролем.
Иногда требуется, чтобы колесо вращалось, например, при попытке выбраться из глубокого снега, поэтому контроль тяги можно временно отключить с помощью кнопки на приборной панели.
Ограничение пробуксовкиВ некоторых автомобилях, в первую очередь высокопроизводительных моделях, вместо открытого дифференциала используется дифференциал повышенного трения. Если одно колесо теряет сцепление с дорогой, мощность переходит на другое колесо. Это уменьшает пробуксовку колес, а на более мощном автомобиле с передним приводом помогает предотвратить крутящий момент — тенденцию переднего водителя тянуть из стороны в сторону, когда вы нажимаете на дроссель.
Ограниченные промахи служат одной и той же цели, но то, как именно они это делают, зависит от их типа.Дифференциал с механическим сцеплением имеет диски сцепления рядом с шестернями, и при необходимости нажимные кольца давят на диски, чтобы обеспечить сопротивление. Система активного дифференциала работает так же, но использует компьютер для отслеживания условий движения и активации сцепления дифференциала.
Вязкостный дифференциал содержит фрикционные диски, погруженные в масло, и когда колесо проскальзывает, движение жидкости заставляет диски вращаться с разными скоростями и передавать больше мощности там, где это необходимо. Дифференциал Torsen — это торговая марка, производная от Torque Sensing — добавляет червячные передачи к набору дифференциала, чтобы активировать необходимое сопротивление.
Все дифференциалы помогают вам завернуть за угол, но некоторые делают это лучше, чем другие. Автомобиль с вектором крутящего момента передает немного больше мощности на внешнее колесо. Это «подталкивает» автомобиль к повороту и снижает недостаточную поворачиваемость, поэтому поворот становится более крутым.
Некоторые автопроизводители обеспечивают электронный эффект векторизации крутящего момента, используя датчики для включения тормоза на внутреннем колесе, чтобы автомобиль вращался вокруг этой медленно вращающейся шины.В настоящей системе векторизации крутящего момента дифференциал передает больше мощности на внешнее колесо. Это улучшает управляемость, но при этом обходится дороже, поэтому обычно встречается в основном на более дорогих спортивных моделях.
Блокировка в сложных условияхБлокируемый дифференциал позволяет колесам большую часть времени вращаться с разной скоростью, но когда его функция блокировки активирована, оба колеса вращаются с одинаковой скоростью. Он в основном используется для езды по бездорожью. В дополнение к блокировке дифференциала заднего колеса, самые прочные полноприводные автомобили также будут иметь блокируемый передний дифференциал.Автомобиль с заблокированным одним или обоими дифференциалами может ползти вперед по камням или твердой поверхности, но его будет очень сложно повернуть.
Средний менеджментВ дополнение к передним и задним дифференциалам, автомобили с полным приводом имеют центральный дифференциал, который распределяет мощность на ту ось, которая напрямую не приводится в движение двигателем. Этот межосевой дифференциал также может быть открытым, ограниченным скольжением, вязкостным или торсеновым.
В нормальных условиях движения многие автомобили с полным приводом направляют всю мощность двигателя только на одну ось, обычно на переднюю.
Если эти колеса начинают буксовать, дифференциал передает мощность другому. Некоторые автомобили постоянно передают мощность на обе оси, хотя одна обычно получает больше, чем другая. Некоторые внедорожники имеют функцию «блокировки», которая при активации распределяет мощность 50/50 спереди и сзади, но только на низких скоростях, чтобы выбраться из глубокого снега или грязи, и блокировка автоматически отключается при превышении заданной скорости. .
Системы True 4WD приводят в действие задние колеса, но имеют раздаточную коробку, которая при активации передает мощность на все четыре колеса.Если у вашего грузовика или внедорожника есть только настройки «4LO» и «4HI», обе оси вращаются с одинаковой скоростью, и если только движется по рыхлым дорогам. На асфальте система может заедать. Некоторые системы 4WD также имеют настройку «Авто». Это работает как полноприводная система, передавая мощность на переднюю ось только по мере необходимости, поэтому автомобиль может двигаться на четырех колесах по асфальту. Убедитесь, что вы знаете, что у вас есть и как вы это настроили, прежде чем переходить на четыре колеса.
Что такое дифференциал автомобиля и почему он важен?
Добавлено 27 февраля, 2018 Колесо новостей автомобильная терминология, определение словаря, определения, дифференциал, трансмиссия, Quaife Limited Slip DifferentialКомментариев нет
Существует целый словарь технической лексики, относящейся к машине, на которой вы ездите ежедневно, — термины, которые большинство людей слышат, но не понимают, что они означают.Одним из этих важных, но упускаемых из виду условий является дифференциал автомобиля. Давайте разберемся, что означает этот термин и как он работает.
Ответы на дополнительные вопросы по обслуживанию : От масла до тормозов, в этом руководстве рассматриваются все вопросы
Понимание функции и важности дифференциала
Согласно Merriam-Webster, дифференциал определяется как «узел шестерни трансмиссии, соединяющий два коллинеарных вала или оси (например, задних колес автомобиля) и позволяющий одному валу вращаться быстрее, чем другому.
Проще говоря, это означает, что дифференциал — это устройство, которое снимает мощность двигателя и разделяет ее, позволяя противоположным колесам вращаться с разной скоростью. Механически дифференциал состоит из ведущего вала и двух выводов колес.
Существует три основных типа дифференциалов:
- Открытый дифференциал: разделяет крутящий момент на разные скорости (наиболее распространенный тип)
- Блокировка дифференциала: позволяет колесам вращаться с одинаковой скоростью при блокировке (в основном в грузовиках)
- Дифференциал повышенного трения: блокируется при пробуксовке колеса (в некоторых спортивных автомобилях)
Причина, по которой дифференциал имеет значение, заключается в том, что он необходим для обеспечения возможности поворота вашего автомобиля: внешние колеса должны вращаться быстрее, чем внутренние.Эта концепция существует на протяжении тысячелетий, задолго до изобретения автомобилей, и ее можно было увидеть в вагонах и повозках на протяжении многих лет.
Чтобы убедиться, что дифференциал вашего автомобиля работает правильно, убедитесь, что масло дифференциала заменяется каждые 30 000–50 000 миль.
Цены на газ растут: Получите максимальную отдачу от своих денег, следуя этим советам по экономии топлива
Источники: Автомобиль и водитель , Popular Mechanics
The News Wheel — это цифровой автомобильный журнал, предлагающий читателям свежий взгляд на последние автомобильные новости.Мы находимся в самом сердце Америки (Дейтон, штат Огайо), и наша цель — предоставить интересную и информативную картину тенденций в автомобильном мире. Смотрите другие статьи в «Колесе новостей».
Требуется ли ремонт дифференциала вашего автомобиля?
Ваш
автомобильный дифференциал — одна из важнейших составляющих вашего
сложный двигатель авто.
Дифференциал выполняет одну основную функцию:
обеспечьте нужное количество мощности вашим шинам, чтобы ваш автомобиль мог
двигаться с разной скоростью.Дифференциал обеспечивает нужное количество
скорость передается вашим шинам через двигатель и трансмиссию
и позволяет вашим колесам вращаться при изменении ускорения и мощности.
Ваш Передние шины требуют скорости, отличной от скорости ваших задних шин, поэтому у вашего автомобиля есть как передний, так и задний дифференциалы. Ты понимаешь тебя нужно позаботиться об общем двигателе и трансмиссии вашего автомобиля в чтобы ваш автомобиль работал безопасно. Точно так же ваша машина дифференциал должен быть в хорошем рабочем состоянии, чтобы ваш автомобиль оставался в рабочем состоянии. движение.
Сейчас что вы знаете, что такое дифференциал, узнайте признаки дифференциала носить, чтобы вы могли быстро добраться до механика и спасти свой автомобиль от более дорогостоящий ремонт.
Когда ваш передний или задний дифференциалы начинают изнашиваться, ваша машина станет труднее контролировать при вождении. Ваши отличия отвечает за замедление скорости шин вашего автомобиля, чтобы вы могли по очереди или маневрируйте на извилистой дороге, чтобы дифференциал изнашивается, ваши шины будет труднее удерживать линия.
Если ваша машина доставляет вам проблемы только при повороте, проблемы с дифференциалом могут быть виноватым. Однако плохая центровка автомобиля также может быть проблемой. но проблемы с выравниванием обычно доставляют вам проблемы во время вождения прямо тоже. Ваш механик диагностирует причину вашего автомобиль иметь собственное мнение, когда вы за рулем и делаете соответствующий ремонт.
шестерни, составляющие ваш дифференциал, изнашиваются с возрастом. Если ваш
автомобиль издает странный воющий или воющий звук, когда вы замедляетесь,
Ваш задний дифференциал необходимо проверить.Если помол
или обнаружен низкий грохочущий шум на всех скоростях, возможно, изношены шестерни или
Ваш дифференциал может нуждаться в новой смазке.
Ваш передние и задние дифференциалы автомобиля используют смазку, чтобы сохранить поршни и шестерни движутся плавно. Эту жидкость необходимо заменить каждые 30 000–60 000 миль, поэтому это не задача технического обслуживания автомобиля. вы часто думаете. Дифференциальная жидкость также заполняется через резервуары. под вагоном вашего автомобиля, так что это не та задача, которую вы легко можете выполняйте сами, в отличие от заливки моторного или трансмиссионного масла.
Keep жидкость дифференциала, залитая в ваш автомобиль, чтобы сохранить шестерни, поршни, и другие сложные части дифференциальной системы вашего автомобиля в хорошем состоянии рабочее состояние.
Если из вашего автомобиля течет какая-либо жидкость, или вы не знаете, когда в последний раз, когда проверяли дифференциальные уровни жидкости, см. в своем механик . К счастью, использованная дифференциальная жидкость имеет сильный запах серы, поэтому если вы чувствуете запах этого зловония, когда поднимаете капюшон или заглядываете под автомобиля, вы можете определить утечку дифференциальной жидкости на вашем своя.
Когда ваши шины больше не получают нужную скорость, чтобы замедляйтесь, поворачивайте или ускоряйтесь, износ шин становится проблемой. Ваш шины начнут проявлять больший износ протектора как спереди, так и сзади колеса в зависимости от того, какой дифференциал поврежден.
С Износ шин также может быть вызван плохой центровкой, проблемой со стойкой или проблемы с осью, не покупайте новые шины, пока не возникнет основная проблема с вашим автомобиль был правильно диагностирован и отремонтирован.
пойман
достаточно рано, дифференциальный ремонт стоит относительно недорого,
стоимостью до 400 долларов. Наши механики в Huntington Beach Transmissions
проведет тщательный осмотр вашего автомобиля и проведет мелкий ремонт
от превращения в дорогостоящие проекты замены. Позвоните нам сегодня для всех ваших
автомобильные проблемы.
