Все признаки неисправности датчика положения коленвала.

Добрый день. В сегодняшней статье я собрал для вас все признаки неисправности датчика положения коленвала.

Традиционно для нашего сайта, статья содержит множество фото и видео материалов.



Для чего нужен датчик положения коленчатого вала и как он работает?

Датчик положения коленчатого вала служит для определения угла поворота коленчатого вала в данный момент времени.

Это единственный датчик, без которого двигатель не будет работать.

Выглядит он вот так:

Датчик положения коленчатого валаДатчик положения коленчатого вала

По возможности, этот датчик надо возить с собой — стоит он не дорого, а в продаже, особенно в магазинах на отдаленных территориях, есть не всегда.



Датчик положения коленчатого вала работает в паре с диском синхронизации на шкиве или на маховике. Выглядит диск синхронизации вот так:

диск синхронизации
диск синхронизации

Сам датчик положения коленчатого вала представляет собой проволочную катушку на магнитном сердечнике.

ДПКВДПКВ

При вращении диска синхронизации происходит периодическое приближение и отделение металлических пластин от сердечника, за счет этого меняется напряженность магнитного поля, а в катушке датчика наводится электрический ток.



Если соединить выходной сигнал датчика к осциллографу мы увидим вот такую картину:

осциллограмма сигнала с ДПКВосциллограмма сигнала с ДПКВ

Этот сигнал подается в блок управления двигателем, и он в свою очередь выдает команды на подачу искры в цилиндры и открытие форсунок.



Хотя датчик и является простым устройством, но так как он работает в тяжелых условиях (вибрация, перепады температуры), он иногда выходит из строя. Занято, что не всегда неисправность датчика очевидна.





Признаки неисправности датчика положения коленчатого вала.



Двигатель не запускается.

Как уже было написано выше – ДПКВ, это единственный датчик, без которого двигатель не запустится.

Если при повороте ключа в замке зажигания стартер бойко крутит двигатель и гудит бензонасос, с большой долей вероятности можно говорить что проблема именно в датчике положения коленчатого вала.

Дело в том, что блок управления двигателем, не получая сигнал с этого датчика, не знает в каком цилиндре давать искру а в каком открывать форсунку.



Датчик проверяется при помощи диагностики или заменой на заведомо исправный.







Двигатель неожиданно глохнет на горячую.

Происходит это совершенно случайным образом. Двигатель прогрелся до определенной температуры и заглох.

Не так важно — едете, стоите, есть нагрузка, нет.… Двигатель заглох и всё….

Постоял, и стал завелся….. прошло 5-10-20 минут и всё сначала.

С таким проявлением отказа датчика положения коленчатого вала автор статьи сталкивался лично.



Так как с собой была диагностика elm 327, сразу получилось понять, в чем дело, но решить проблему было невозможно, так как запасного датчика все равно нет…..

ELM 327 - простейшая диагностикаELM 327 - простейшая диагностика

После того как машина постояла 30 минут она запустилась как ни в чем не бывало.



По итогу, до города, ехали, поливая датчик водой из бутылки через каждые 10 минут.



Причина этой неисправности микротрещина в обмотке датчика, которая расходится при тепловом расширении.







Двигатель не запускается при морозе.

Договоримся на берегу — двигатель не запускается на морозе, следует понимать так — двигатель даже не пытается запуститься. Про плохой запуск, у нас на сайте, есть отдельная статья.



Причина точно та же, что и в прошлом случае — микротрещина в обмотке датчика. Просто в отличии от прошлой, она расходится не на горячую, а на холодную. Но этот вариант встречается довольно редко на практике.





Двигатель работает неустойчиво. Возникает детонация хлопки в ресивер и/или выхлопную систему, явное снижение мощности двигателя и пропуски зажигания.



Это самый частый случай проявления отказа ДПКВ. Дело в том, что при загрязнении датчика, особенно при попадании на него масла и металлической стружки, возможен вариант неустойчивой работы двигателя.



Причина в том, что малейшее загрязнение датчика магнитной стружкой меняет его характеристики, а так как датчик имеет высокую чувствительность, это приводит к сбоям в работе двигателя.



Эта неисправность проверяется визуально, в случае если датчик на виду.

Вот пример загрязненного ДПКВ:

грязный ДПКВгрязный ДПКВ



Если датчик визуально не видно вам поможет простейшая диагностика.



Так же возможен вариант с микротрещиной в обмотке датчика, которая расходится при вибрации. Или трещина в корпусе, в которую попадает вода при проезде луж… Визуально это не обнаружить, поможет только компьютерная диагностика или замена на заведомо исправный датчик.





Внимание.

Иногда повреждается не сам ДПКВ, а разъем или проводка в его цепи.

повреждена проводка ДПКВповреждена проводка ДПКВ







Как проверить датчик положения коленчатого вала?

Самый простой вариант — заехать на любой сервис и считать коды ошибок. Даже самый плохой диагностист, с простейшим оборудованием, поймет, что проблема в датчике или в его цепи.



Сам же датчик, лучше всего проверять заменой на заведомо исправный.



Дело в том, что датчик крайне редко отказывает явно — полностью исправен или полностью неисправен. В большинстве случаев он чудит или после прогрева двигателя или при вибрации во время работы или на холодную.



Если вы все же хотите проверить датчик вам потребуется мультиметр с омметром и миллиампреметром, отвертка и сам датчик.



Методика проверки изложена вот в этом видео:





Заключение.

На этом у меня сегодня все. Я надеюсь, что статья про признаки неисправности датчика положения коленчатого вала была вам полезна и полностью ответила на вопрос.

Если вы хотите дополнить статью или у вас остались вопросы — пишите комментарии.



С уважением, администратор https://life-with-cars.ru

life-with-cars.ru

Признаки неисправности датчика положения коленвала

Диагностика и ремонт2 ноября 2017

В современном автомобиле работой бензинового либо дизельного двигателя управляет электроника. Контроллер готовит топливную смесь и регулирует искрообразование на электродах свечей зажигания, полагаясь на показания нескольких измерителей, размещенных в ключевых точках, – воздушном и выпускном тракте, дроссельной заслонке и так далее. Но что произойдет, если один такой элемент выйдет из строя? В данном случае предлагается рассмотреть признаки неисправности датчика положения коленвала (ДПКВ) и способы его проверки в гаражных условиях.

Датчик положения коленчатого вала

Как работает датчик?

Чтобы научиться выявлять неполадки указанного прибора, нужно представлять его конструкцию и понимать принцип работы. Устройство датчика несложное и включает следующие элементы:

  • многовитковая катушка;
  • магнитный сердечник;
  • выводы катушки припаяны к контактам разъема;
  • неразборный пластмассовый корпус с отверстием для крепления.

Измеритель устанавливается в непосредственной близости от зубчатого шкива, прикрепленного к коленчатому валу со стороны шестерен газораспределительного механизма. Посредством проводников датчик соединяется с главным электронным блоком, управляющим работой мотора.

Магнитный сердечник выведен наружу через торцевую часть пластикового корпуса и максимально приближен к зубьям вращающегося шкива. Просвет между деталями не превышает 1 мм.

Принцип действия прибора основан на явлении электромагнитной индукции. Когда в непосредственной близости от сердечника проходит значительная масса металла, катушка вырабатывает кратковременный электрический импульс. Зубцы крутящегося шкива вызывают череду таких импульсов, передающихся по проводам контроллеру. Благодаря этому электронный блок всегда «знает» положение коленвала, определяет верхние мертвые точки всех поршней и вовремя подает команду форсункам на впрыск топлива.

Принцип работы ДПКВОтсюда возникло второе название прибора – датчик оборотов коленчатого вала. Надо понимать, что импульсы вырабатываются только при динамическом воздействии металлической массы, то есть, когда шкив вращается. Если коленвал остановился, ток в цепи элемента не возникает.

Примечание. По сигналам датчика контроллер не только своевременно направляет топливную смесь в цилиндры, но и дает команду системе зажигания вырабатывать искру, когда один из поршней выполняет такт сжатия и приближается к своей верхней точке.

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

  1. Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
  2. Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
  3. Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
  4. Нарушение контакта в разъеме от окисления или разбалтывания.
  5. Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Загрязненный датчик

Справка. Загрязнение сердечника мельчайшими металлическими частицами характерно для изношенных силовых агрегатов с протекающими коренными сальниками. Смесь моторное масло + грязь + стружка толстым налетом покрывает находящиеся рядом детали, в том числе измеритель положения коленчатого вала.

Как хозяин автомобиля может определить симптомы неисправности датчика:

  1. Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
  2. Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
  3. Потеря мощности силового агрегата, провалы в процессе разгона.
  4. Увеличение расхода бензина либо солярки.

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Способы проверки в гаражных условиях

Когда двигатель вашего автомобиля резко «умер», необходимо снять датчик и произвести диагностику, описанную ниже. Если же мотор продолжает работать с признаками нестабильности, выполните такие манипуляции:

  1. Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем. Особое внимание уделите торцу, обращенному в сторону зубчатого шкива.
  2. Убедитесь в надежности крепления. Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет.
  3. Прочистите контакты разъема от окисления.
  4. Осмотрите проводку на предмет оплавления либо перелома.

Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.

Проверка ДПКВ мультиметромНа втором этапе испытывается работоспособность элемента согласно пошаговой инструкции:

  1. Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
  2. Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
  3. Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.

Совет. Если с датчиком коленчатого вала все в порядке, прозвоните проводку омметром. Возможно, причина кроется там.

Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.

Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.

autochainik.ru

Как выбрать датчик положения коленчатого вала

Работоспособность современного автомобиля невозможно представить без большого количества различной электроники. Ведь она невероятно облегчает и улучшает многие процессы во время использования автомобиля. Все эти системы очень важны для отлаженной работы всего автомобиля. Но среди них есть датчик, без которого вы не сможете завести авто – датчик положения коленвала.

Функции и назначение

Принцип, по которому работает ДПКВ, сложностью не отличается. Датчику необходимо образовывать индуктивные сигналы. В тот момент, когда зубья колеса, вращающего коленчатый вал, минуют сердечник датчика, генерируются импульсы переменного тока. Иначе говоря, ДПКВ представляет собой электромагнитный датчик. В топливной системе он поддерживает синхронное выполнение работы топливных форсунок вместе с зажиганием. Автолюбителям важно знать, что это очень важная деталь, без которой не будет качественной работы топливной системы, а двигатель не будет заводиться.

ДПКВ

Сегодня большое количество разных ДПКВ, так как мировой автопарк представлен моделям транспортных средств с самыми различными характеристиками. Но вне зависимости от характеристик все датчики имеют основные функции, не разнящиеся от модели к модели: запуск двигателя или синхронизация форсунок мотора. Выполняет свою работу ДПКВ вместе с диском синхронизации, что позволяет генерировать специальные импульсы. Если датчик начинает неправильно выполнять свои функции, топливная система не может образовать необходимую для исправной работы ДВС топливно-воздушную смесь. Вследствие этого автомобиль практически полностью теряет свою производительность. Давайте попробуем подробнее разобрать механизм работы. В датчике генерируются импульсы, которые полностью соответствуют моменту движения зубцов около торцов детали. Максимальное значение перемены напряжения и частота последовательности импульсов будут прямо пропорциональна оборотам двигателя.

Рассмотрим типы ДПКВ

Также важной задачей датчика положения коленвала является определение позиции, в которой находится газораспределительный механизм. В свою очередь, эта информация влияет на запуск двигателя и последующий впрыск топливной смеси. Сегодня производители чаще всего устанавливают три основных типа датчиков:

  1. Магнитный датчик. У него есть большой функциональный плюс, заключающийся в автономности. Для выполнения работы датчик не использует сторонние источники энергии. Для передачи сигнала, напряжение увеличивается в момент, когда зуб синхронизации перемещается через магнитное поле, которое образуется вокруг ДПКВ. Кроме своей основной задачи он также служит датчиком скорости. Именного такого типа датчик чаще всего ставится на заводе-изготовителе;
  2. Оптический датчик. Он может захватывать генерирующийся поток света. Далее происходит передача импульса блоку регулировки работы двигателя. С помощью этих сигналов электронный блок имеет возможность правильно выполнять контроль над форсунками и в целом работой бензонасоса. Проводя параллель с магнитным датчиком вы заметите различия в конструкции и физическому принципу работы, но не заметите разницы в конечном результате;
  3. Датчик Холла. Его работа полностью базируется на эффекте Холла. Движения тока происходит вследствие сближения датчика к меняющемуся магнитному полю. Также его используют как анализатор распределителя зажигания.

Подробнее об конструкции датчика и его составляющих

Чтобы окончательно понять важность этой детали, стоит напомнить, что при неработающем датчике вы будете неспособны привести автомобиль в движение, а если быть точнее, завести двигатель.ДПКВ дает возможность ЭБУ работать синхронно с механизмом распределения газа в моторе авто. Таким образом, он обеспечивает надежную работу топливной системы, гарантируя отлаженный впрыск топлива.

Давайте подробнее рассмотрим конструкцию датчика и разобьем ее на элементы:

  • Корпус в виде цилиндрической формы, материалом для него может служить как пластик, так и метал;
  • Основа, оборудованная фланцем и специальным отверстием для установки детали;
  • Кабель, служащий для передачи информации, и блок управления длиной примерно 60–70 см;
  • Трехконтактная вилка соединителя.

Находиться ДПКВ на специальной опорной конструкции вблизи фрикционного колеса привода генератора. Он имеет корпус подобный корпусам других датчиков, но, в свою очередь, оснащен довольно длинным проводом, так как находится в очень неудобном месте. Этим проводом он подключен к бортовой системе.

Признаки неисправности и их причины

Итак, подробно разобрав назначение ДПКВ становиться понятно, что неисправность этой детали выводит из строя всю топливную систему. Чтобы уберечь себя от неожиданных поломок, а в особенности при длительных поездках, проводите диагностику датчика и по необходимости производите замену. Но перед этим обязательно ознакомьтесь с тем, на что желательно обращать внимание. Перво-наперво водителю нужно запомнить, что датчик положения не может работать с переменной производительностью. Другими словами, он или выполняет свою задачу хорошо, или не выполняет ее вообще. Так что если же датчик пришел в непригодность, он становится абсолютно неремонтопригодным.

Признаки неисправности ДПКВ

Причин, по которым устройство могло сломаться не так уж и много. В большинстве случаев поломке сопутствуют регулярные температурные перегрузки, которые плохо сказываются на состоянии устройства. Корпус и начинка медленно, но верно разрушаются. То же касается кратковременных перепадов температур. Также датчик не сможет долго работать в условиях высокой влажности.

Очень частой проблемой датчиков положения коленвала является износ проводки. Обычно проводка стареет и просто требует замены на новую. Точно продиагностировать все «болезни» может только специалист. Мастера на СТО используют специальную диагностическую технику, с помощью которой можно проверить все элементы автомобильной проводки и электрические устройства.

Также обращайте внимание на датчик состояния двигателя (check engine). Если и он, и проводка исправны, придется проверять ДПКВ. Если ваш автомобиль датчиком состояния двигателя не оборудован, можно обойтись и без него. Вот на что нужно обратить внимание:

  • Машина глохнет, так как нет холостых оборотов;
  • Нет реакции автомобиля на попытку старта зажигания;
  • Постоянно глохнет двигатель во время движения машины;
  • Производительность двигателя значительно уменьшается;
  • Во время повышенной нагрузки в двигателе происходит детонация.

Если вы заметили несколько или одну из этих проблем, то есть смысл не выжидать, а сразу ехать на СТО. Там специалисты с необходимым оборудованием быстро выяснят конкретную неисправность и устранят ее. Также вас проконсультируют о том, как избежать этих неприятностей при дальнейшей эксплуатации автомобиля.

В случае отсутствия быстрого доступа к станции технического обслуживания или же вашему нежеланию обращаться к посторонним людям, вы можете своими силами выполнить диагностику датчика коленвала.

Проверяем датчик самостоятельно

До того как пускать в действие различные приборы, проведите визуальный осмотр устройства. Если в глаза бросаются различные механические повреждения, то дальнейшие действия не имеют смысла – с вероятностью 99% датчик придется менять.

Если визуально никаких неполадок незамеченно, вы можете сделать главное — проверить сопротивление в обмотке устройства. Выполнить это можно при помощи мультиметра. Результаты диагностики должны показать сопротивление в районе 650–850 Ом. После можете проделать следующий этап диагностики и посмотреть, как ДПКВ реагирует на металл.

Место установки ДПКВ

Рядом с ДПКВ ускоренно проносят какой либо металлический предмет и в том случае если прибор покажет перемены в напряжении – датчик находится в рабочем состоянии.

Если мотор прекратил заводиться, то сначала обратите внимание на присутствие питания и искры на форсунках. Далее, с любой свечи зажигания снимают кабель, после чего его подносят к двигателю, при этом прокручивая стартер. Если после проделанных действий мы наблюдаем отсутствие искры, можно предположить, что ДПКВ не выполняет свою задачу. Во время работы будьте как можно осторожнее. В момент образования искры мощный разряд тока может запросто привести ЭБУ мотора в непригодность.

Наличие тока на форсунках можно определить с помощью мультиметра или же обыкновенной лампочки, которая подключается к разъему форсунок. При правильно работающем датчике в момент оборотов стартера образуется напряжение и лампочка загорается. Если подобного не случилось, то вы имеете дело с неисправным ДПКВ.

Бренды, которым можно довериться

Итак, у вас на руках неисправный датчик и вы ищете ему замену. Самым правильным и надежным выбором будет оригинальная деталь, которая устанавливалась на заводе производителем. По VIN-коду вы легко сможете подобрать себе дорогостоящий оригинал или ближайший к нему аналог. Есть и другой вариант. Укажите менеджеру параметры автомобиля: года выпуска, модель, кузовной тип и мощности двигателя.

Самыми качественными считаются аналоги вот этих производителей:

Из всего списка отдельно отметим FEBI. Продукция данного бренда сочетает в себе немецкое качество с приемлемым ценником. Бесспорным лидером в плане качества является Blue Print, но не каждый захочет платить такие деньги за деталь, которые многие считают чуть ли не расходником.

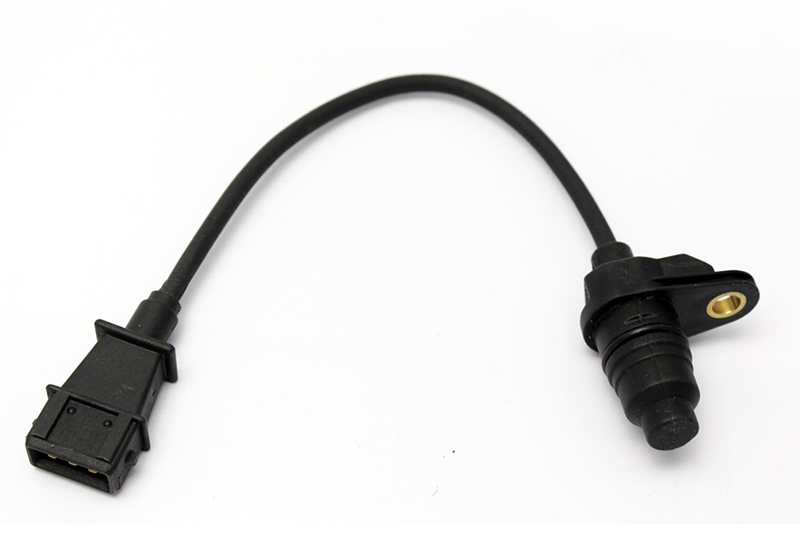

Фирменный датчик положения коленчатого вала

Из бюджетных вариантов можно обратить внимание на продукцию этих брендов:

Самым экономным вариантом будет MAXGEAR, но есть смысл немного доплатить и купить Mobiletron. Качество детали ощутимо лучше, а разница в цене между двумя датчиками составит от силы 20%. Ведь купив деталь «подешевле» вы рискуете купить ее снова спустя короткий промежуток времени. Избегайте покупок в непроверенных местах, так как можете приобрести нерабочею деталь. Перед покупкой внимательно проводите визуальный осмотр датчика на наличие дефектов корпуса, а также обращайте внимание на маркировку.

Автолюбители, сталкивавшиеся несколько раз с непредвиденными поломками ДПКВ, советуют всегда иметь при себе запасную деталь. Такая «запаска» может выручить вас во время неожиданной поломки.

Коротко про самостоятельную замену

Итак, после диагностики старого датчика и при выявлении неполадок в работе встает вопрос о замене. И если очень хочется сделать эту процедуру самому, то необходимо заострить внимание на величине зазора в промежутке сердечника датчика и диска синхронизации, так как у различных моделей этот зазор имеет свою форму. Непосредственно сам процесс снятия старого устройства не составит никакого труда.

Описать его невозможно, так как нет никакой уникальной формулы из-за технических особенностей разных автомобилей. И также не помешает, если закреплять новый датчик вы будете с помощью старых болтов. Это обусловлено тем, что они не создадут лишних колебаний или непредвиденных люфтов.

В свою очередь, глубину установки вы легко сможете отрегулировать при помощи шайбы. Она должна предоставляться в одном комплекте с ДПКВ.

Вывод

Подводя итоги, сразу становится понятно, насколько важна целостность всех деталей механизма для его отлаженной работы. Ведь, казалось бы, от простого датчика с несложным механизмом может перестать функционировать весь автомобиль. Чтобы не допустить такой ситуации необходимо помнить о признаках поломки и при их появлении моментально решать проблему.

Есть три основных вида датчиков, но все они созданы для выполнения одной задачи. А также если вы часто совершаете длительные поездки не лишним будет купить себе запасной датчик, ведь никто не знает, какая поломка может застать вас врасплох. К тому же самостоятельная замена ДПКВ не требует никаких особых навыков и специальных инструментов.


avto.pro

Как проверить датчик коленчатого вала и определить его неисправность

proverka datchika kolenvalaДвигатели современных автомобилей претерпели не так много конструктивных изменений, в сравнении моторами, которые выпускали несколько десятилетий назад. Ключевым этапом в сфере их развития можно назвать переход с карбюраторной системы на инжекторную, которая стала использоваться повсеместно. Работа инжекторного двигателя зависит от электронного блока управления, который является «мозгом» машины. Он собирает информацию со всех ключевых систем, анализирует ее, и на основе полученных данных корректирует работу отдельных агрегатов. За сбор данных для ЭБУ отвечают датчики, расположенные повсеместно в автомобиле. Датчик положения коленчатого вала (он же датчик синхронизации) является одним из важнейших среди них, и от его грамотной работы зависит стабильность мотора.

Зачем нужен датчик положения коленчатого вала

datchik poloshenia kolenvala
Датчик положения коленвала выполняет две важные функции:

  • Фиксация момента прохождения верхних и нижних мертвых точек поршнями двигателя – первым и последним;
  • Замер углового положения коленчатого вала.

На основании данных, полученных от датчика, электронный блок управления корректирует следующие параметры двигателя:

  • Количество поступающего в камеры сгорания топлива;
  • Момент подачи топлива;
  • Момент зажигания;
  • Время и продолжительность включения клапана адсорбера;
  • Угол поворота распределительного вала.

В зависимости от сложности конструкции двигателя, задачи ЭБУ могут меняться. При этом ни один блок управления не будет работать без показаний с датчика коленчатого вала.

Где находится датчик положения коленчатого вала

kolenval_datchik_polozhenija_kolenchatogo_vala-2

Схема работы датчика коленчатого вала

Выполняется датчик синхронизации в стандартном пластмассовом корпусе. Он располагается на кронштейне неподалеку от синхронизацинного диска или шкива генератора. От других датчиков его отличает длинный (около 70 сантиметров) провод с разъемом.

При установке датчика положения коленчатого вала необходимо оставлять зазор между его сердечником и диском синхронизации, чтобы он имел возможность правильно считывать информацию. Величина данного зазора может варьироваться, в зависимости от модели автомобиля. Чаще всего она находится в пределах от 0,5 до 1,5 миллиметров. Регулировка расстояния происходит при помощи шайб, которые располагаются между датчиком и посадочным местом.

Признаки неисправности датчика положения коленчатого вала

На основе информации, поступающей от датчика синхронизации, электронный блок управления регулирует важные параметры зажигания и работы двигателя. Соответственно, при выходе из строя датчика (или сбоях в его работе, при которых неверная информация поступает в ЭБУ), в первую очередь пострадает стабильность функционирования мотора. Характерные симптомы неисправности датчика синхронизации следующие:

  • kolenchatiy_val_kak_proverit_datchik_kolenvala-2Проблемы с пуском двигателя;
  • Неустойчивая работа мотора в различных режимах;
  • Отсутствие искры на свечах;
  • Наличие детонации мотора с увеличением нагрузки;
  • Серьезное снижение мощности двигателя;
  • Горит лампочка Check Engine.

Симптомы, которые возникают из-за неисправности датчика коленчатого вала, типичны и для ряда других проблем. Именно поэтому нельзя однозначно сказать, что проблемы в моторе возникают именно по причине поступления неправильных данных о положении коленвала в электронный блок управления. Чтобы в этом убедиться или опровергнуть данное утверждение, необходимо выполнить проверку датчика.

Обратите внимание: Типичные ошибки датчика положения коленчатого вала: 19 и 35. Если они показываются на контроллере в буфере ошибок, виной тому может являться датчик, либо шкив генератора.

Как проверить датчик коленчатого вала

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Проверка датчика коленвала на сопротивление

proverka datchika kolenvalaСамым простым, но и наименее надежным, способом проверки датчика коленчатого вала является замер его сопротивления. Проверка проводится при помощи омметра, который имеется в современном мультиметре. По результатам проверки удается выяснить сопротивление катушки индуктивности датчика.

Чтобы провести проверку мультиметром, необходимо его щупы подключить к выводам датчика. Замерив подобным образом сопротивление катушки индуктивности, надо сравнить его с идеальными показателями для датчика конкретной марки автомобиля. Если такие данные обнаружить не удалось, принято считать, что датчик исправен, если его сопротивление находится в диапазоне от 550 до 750 Ом.

Проверка ключевых параметров датчика коленчатого вала

kolenchatiy_val_kak_proverit_datchik_kolenvala

Второй способ диагностики датчика коленчатого вала предполагает замер сразу нескольких его параметров при помощи ряда приборов:

  • Омметр. Замер сопротивления производится так же, как описано в инструкции выше, и полученный результат должен находиться в диапазоне от 550 до 750 Ом;
  • Измеритель индуктивности. С его помощью потребуется проверить индуктивность датчика, которая на работоспособном устройстве должна находиться на уровне от 200 до 400 мГн;
  • Вольтметр и мегаомметр. С их помощью замеряется сопротивление изоляции, которое при напряжении в 500 Вольт не должно превышать 20 МОм.

Обратите внимание, что для снятия идеальных показаний, необходимо проводить процедуру в помещении, температура в котором находится в диапазоне от 20 до 22 градусов.

Важно: Если в процессе ремонта или диагностики датчика был случайно намагничен диск синхронизации, его можно размагнитить с помощью сетевого трансформатора.

Проверка датчика коленвала осциллографом

В сервисных центрах для диагностики параметров датчика синхронизации используют осциллограф, который позволяет замерить стабильность характеристик. На итоговых диаграммах можно четко видеть провалы в получении сигнала, которые указывают на проблемы работы датчика или поломку зубцов синхродиска.

proverka datchika kolenvala

При установке датчика после диагностики, важно пользоваться метками, которые были сняты при его демонтаже. Также следует помнить о расстоянии в 0,5-1,5 мм между его сердечником и диском синхронизации.

proverka datchika kolenvala Загрузка...

okeydrive.ru

Что такое коленчатый вал двигателя в автомобиле

Коленчатый вал или, как его называют опытные водители и автослесари, коленвал – важная функциональная деталь автомобильного двигателя, которая имеет строгую индивидуальную форму в зависимости от модели. В данной статье мы рассмотрим, что такое коленчатый вал двигателя, какие функции он выполняет и к чему приводит эксплуатация машины с неисправным валом.

Что такое коленвал

как выглядит коленвалКоленчатый вал – это механическая деталь автомобильного двигателя, которая является промежуточным звеном-преобразователем тепловой энергии сгораемого топлива в механическую энергию вращения колёс. По внешнему виду он представляет собой вал из стального сплава со множеством шатунных шеек, которые между собой соединены коленной шейкой. Число шеек-колен соответствует числу цилиндров в двигателе, их расположению, форме. Шейки соединены с поршнями через шатуны, которые, двигаясь возвратно-поступательно, приводят вал в движение.

Если в коленчатом вале шатунные шейки находятся с двух сторон от коленной шейки, он называется полноопорным. Если же они расположены только с одной стороны – неполноопорным.

Коленвал производится из углеродистой или легированной стали с повышенной износостойкостью (для спорткаров, люкс-моделей и автомобилей с повышенной мощностью) или модифицированного чугуна (для стандартных серийных моделей) с помощью литья или прессования. Для легирования стали применяются молибден, хром и иные металлы, существенное увеличивающие прочность сплава.

В большинстве двигателей коленчатый вал располагается в нижней части, над картером, в оппозитных – выше, по центру мотора.

Для чего нужен коленчатый вал

как работает коленчатый валДвигатели внутреннего сгорания работают за счёт функционирования поршневого блока. Его принцип действия заключается в следующем:

  • во время сгорания топливной смеси в цилиндре воздух расширяется с создаёт давление;
  • под действие давления поршень выталкивается, совершая поступательное движение;
  • благодаря соединению с шатунными шейками поступательное движение превращается во вращательное;
  • энергия вращения, переданная на коленчатый вал, передаётся колёсам автомобиля, и он приводится в движение.

Таким образом, коленвал – это преобразователь одного вида механического движения в другой. Как известно, поршни в ДВС двигаются несимметрично. В то время, как одни из них совершают поступательные движения (выталкиваются из цилиндра), другие – возвратное (затягиваются обратно). Конструкция коленчатых валов разрабатывается с предельной точностью, поэтому во время работы все цилиндры сохраняют общее вращение вала. Поэтому коленца имеют разные оси вращения.

Из чего состоит коленчатый вал

конструкция коленчатого вала

Конструкция коленчатого вала: 1. Носок коленчатого вала; 2. Посадочное место звездочки (шестерни) привода распределительного вала; 3. Отверстие подвода масла к коренной шейке; 4. Противовес; 5. Щека; 6. Шатунные шейки; 7. Фланец маховика; 8. Отверстие подвода масла к шатунной шейке; 9. Противовесы; 10. Коренные шейки; 11. Коренная шейка упорного подшипника.

Рабочие компоненты коленвала:

  • Коренная шейка – валовая опора, которая служит осью вращения самого вала. Она лежит в подшипнике, который встроен в картер.
  • Шатунные шейки – опоры, связанные с поршневыми шатунами. Во время работы они смещаются относительно оси вала по круговой траектории.
  • Щёки – вспомогательные детали, связывающие шатунные и коренные шейки. Они также предотвращают разрушение вала из-за резонансной нагрузки.
  • Хвостовик – задняя часть, соединённая с шестерной отбора или маховиком для передачи мощности на движение.
  • Носок – передняя часть вала, которая посредством шкива или зубчатого колеса передаёт мощность приводу газораспределительного блока и других вспомогательных механизмов.
  • Противовесы – детали, необходимые для распределения нагрузки и уравновешивания массы шатунов и поршней.

Для уплотнения носка и хвостовика используются защитные сальники. Это предотвращает просачивание масла в местах выхода частей маховика за границы блока цилиндров. Вращательное движение обеспечивается тонкими стальными подшипниками скольжения. Чтобы ось вращения вала не смещалась, на одну из коренных шеек ставится упорный подшипник.

Во время работы самые большие напряжения концентрируются в месте соединения шеек и щёк. Для разгрузки его делают с галтелью – полукруглым переходом с промежуточным технологическим поясом. По причине экстремальных нагрузок в месте перехода щёк в шейки в своё время производители отказались от составных коленвалов, детали которых соединялись крепежом.

Для чего нужен датчик коленвала

Датчик положения коленчатого вала (ДПКВ) используется в автомобилях, которые оборудованы системами электронного управления мотором. Поскольку вращение вала сказывается на работе многих функциональных блоков и систем, своевременная подача топлива в цилиндры ДВС может улучшить ездовые характеристики. Датчик коленвала как раз отвечает за синхронизацию рабочих процессов. В различных моделях автомобилей его использование улучшает синхронизацию зажигания или топливных форсунок. Прибор передаёт на электронный блок управления данные о положении коленвала, направлении и частоте вращения.

Встречаются датчики следующих видов:

  • Магнитные (индуктивного типа). Сигнал на ЭБУ формируется в момент прохождения синхронизационной метки через магнитное поле, которое формируется вокруг датчика. Система не требует отдельного питания, и может параллельно работать как датчик скорости.
  • Датчики Холла (работают на эффекте Холла). Ток в приборе начинает движение при приближении изменяющегося магнитного поля. Перекрытие магнитного поля реализуется специальным синхронизирующим диском, зубья которого взаимодействуют с магнитным полем ДПКВ. Дополнительная функция – датчик распределения зажигания.
  • Оптические. В данном случае для синхронизации также используется зубчатый диск. Он перекрывает оптический поток, проходящий между приёмником и светодиодом. Приёмник фиксирует прерывания светового потока и передаёт в электронный блок управления импульс напряжения, соответствующий параметрам вращения вала.

Датчик коленвала устанавливается внутри корпуса двигателя, как и прочие датчики управления. Для его встраивания используется специальный кронштейн, расположенный возле приводного шкива генератора. Внешне он отличается от датчиков другого назначения наличием проводка длиной 55-70 см с особым разъёмом, который соединяет устройство с системой электронного управления.

Видео на тему

Похожие статьи

avtonov.com

Автоматическое повторное включение (АПВ): назначение, принцип работы, требования

В виду большой протяженности электрических сетей их обслуживание и ремонт, в случае повреждения, усложняются необходимостью доставления бригады к месту выполнения работ. Из-за чего большинство внештатных ситуаций, которые приводят к отсутствию напряжения, решает автоматическое повторное включение (АПВ) без необходимости вмешательства работников.

Назначение АПВ

Назначение АПВРис. 1: Назначение АПВ

Автоматическое повторное включение предназначено для включения выключателей после того, как аварийное отключение обесточило линию. При этом АПВ позволяет уменьшить перерывы в электроснабжении на количество кратковременных аварий. Посмотрите на рисунок 1, в случае замыкания в точке К1 с последующим отключением высоковольтного выключателя Q1 происходит срабатывание АПВ1. Допустим, что замыкание самоустранилось и снабжение линии от подстанции ПС1 до ПС2 восстановилось.

В то же время, при замыкании в точках К2 и К3 выключатель Q2 отсекает линию до подстанции ПС3. Допустим, что это устоявшиеся замыкания, при срабатывании АПВ2 напряжение снова будет подано в сеть, но так как в точках К2 и К3 происходит замыкание, Q2 снова отключит линию.

Поэтому все аварийные ситуации по их продолжительности можно условно поделить на:

  • Кратковременные – те, которые обуславливаются относительно непродолжительным фактором (перемещением животных, падением веток и прочих элементов), которые создали протекание токов короткого замыкания на доли или несколько секунд, после чего и причина, и замыкание  самоустранились.
  • Устоявшиеся – обусловленные постоянным фактором, который не может самоустраниться без вмешательства персонала (обрыв провода, разрушение изоляции и прочие). В таких ситуациях возникают устойчивые кз, которые устраняются только отключением выключателей и последующим ремонтом.

На практике автоматическое повторное включение срабатывает во всех ситуациях, но успешное включение происходит только в случае, когда причина устранилась, то есть при кратковременных повреждениях. Если же после первой повторной подачи автоматическое восстановление не произошло, в зависимости от типа, могут применяться следующие ступени повторного включения. В соответствии с местными условиями системы АПВ могут иметь различные особенности работы.

Так как 50% всех отключений удается повторно запитать от однократного АПВ, то первая ступень считается наиболее эффективной. Вторая отстраивается с временным промежутком в несколько секунд или десятков секунд, и, как показывает статистика, позволяет запитать потребителя еще в 15% случаев.

Классификация

В зависимости от количества фаз, задействованных для повторного включения все АПВ подразделяют на:

  • Однофазные – предназначены для автоматического ввода только одной фазы, на которой произошло замыкание, как правило, применяются для линий 500кВ и выше;
  • Трехфазные – характеризуются воздействием на привод выключателя, который сразу повторно включает все три фазы;
  • Комбинированные — осуществляют автоматическое включение электрических аппаратов посредством логического выбора одной или всех трех, в зависимости от типа замыкания.

В свою очередь, трехфазные АПВ подразделяются на такие классы:

  • С односторонним питанием – когда линия запитывается только от одного источника, соответственно, оперативный ток запускает цепь повторного включения только для одного высоковольтного выключателя.
  • С двухсторонним питанием – когда участок сети получает электроснабжение сразу от двух источников и система АПВ вынуждена повторно включать сразу два коммутационных аппарата.

 Также двухстороннее АПВ подразделяется на:

  • Несинхронное повторное включение, когда система выполняет одновременный ввод выключателей с двух сторон. При этом синхронность включения и процессов в линии не соблюдается.
  • С ожиданием синхронизма – подает питание сначала с одной стороны, а затем с другой.
  • С улавливанием синхронизма – подбирает время включения в соответствии с удаленностью точки замыкания для предотвращения возникновения несимметричных режимов, ударов тока и прочих эффектов.
  • Быстродействующие АПВ – позволяют осуществить повторное включение в максимально короткий промежуток времени.

Помимо вышеизложенных способов классификации, АПВ могут различаться по способу включения – от механического воздействия или посредством электрического сигнала. Также существует разделение по количеству ступеней включения – одна или несколько, в зависимости от того, сколько раз АПВ пытается повторно включить питание. Принцип действия повторного включения может отстраиваться как от наличия напряжения в линии, так и от его отсутствия.

Принцип работы

Рассмотрите принцип работы автоматического повторного включения на примере такой схемы.

Принципиальная схема АПВРис. 2: Принципиальная схема АПВ

Как видите на рисунке 2, напряжение подается на шину управления ШУ, на схеме показан пример питания от источника постоянного тока + ШУ и – ШУ. В данном примере устройство АПВ управляется механизмами:

  • контроля синхронизации;
  • положения контактов выключателя;
  • запрета АПВ;
  • разрешения подготовки.

Релейная защита реализуется посредством реле времени РВ и промежуточного РП. Последнее имеет две обмотки: по току РП I и по напряжению РП U. В нормальном режиме к ШУ приложено напряжение, которое заряжает конденсатор С при наличии соответствующего сигнала от цепей разрешения подготовки. Но повторное включение блокируется сигналом цепи запрета АПВ, который отстраивается на основе резисторов R1 и R2, находящихся в последовательном соединении с управленческими цепями.

В случае отключения трансформатора, линии или других участков, сигнал контроля синхронизации замыкает цепь для РВ.  Которое при отсчете установленного промежутка времени выполняет замыкание собственных контактов, они, в свою очередь, шунтируют резистор R. После чего происходит разряд конденсатора на обмотку напряжения РП. При этом возбуждается и токовая катушка, которая притягивает контакты реле и замыкает цепь на включение выключателя.

Если трехфазное кз прекратилось и электроснабжение возобновится, то контроль синхронизации подает сигнал на размыкание обмотки РВ.  После чего в цепь снова вводится сопротивление R и происходит возврат реле в обесточенное состояние. После возврата устройства в режим ожидания сразу происходит заряд конденсатора С для готовности к последующему повторному включению.

Узел Н позволяет вывести повторное включение на время проведения каких-либо плановых манипуляций оперативным персоналом.

Предъявляемые требования

Для обеспечения заявленных режимов и безопасных условий работы оборудования, к устройствам автоматического повторного включения предъявляется ряд требований:

  • Быстродействие – должна обеспечивать скорость перехода, определяемая типом питаемых устройств и категорией потребителя. Но, при этом, скорость не должна выполнять повторное включение до полного рассеивания электрической дуги. Так как в противном случае, даже при кратковременных повреждениях возможна повторная ионизация изолирующего промежутка.
  • Устойчивость к аварийному режиму – устройства ТАПВ и резервных защит не должны снижать качество и скорость реагирования из-за перепадов электрических величин.
  • Селективность АПВ – система должна отстраивать свою работу в соответствии с другими устройствами аварийной автоматики, не прерывая действия защит. Согласование АПВ с другими защитамиРисунок 3: Согласование АПВ с другими защитами
  • В случае оперативных отключений с целью проведения плановых работ, АПВ должно выводиться из цепи, чтобы ошибочно не подать напряжение на шины подстанции и не подвергнуть угрозе персонал.
  • После срабатывания повторного включения коммутационное устройство должно возвращаться во включенное положение. При неуспешном АПВ должен происходить автоматический возврат в отключенное положение.
  • Для некоторых видов защит (газовой, дифференциальной и прочих, реагирующих на повреждение трансформатора) должен устанавливаться запрет на повторное включение. Также отключенное положение должно сохранятся при возникновении аварийного режима в силовых электрических машинах.
  • При повторных включениях должны блокироваться неконтролируемые многократные АПВ во избежание разрушающих воздействий устойчивых токов кз на устройства. Увеличение тока при кзРисунок 4: Увеличение тока при кз

Особенности эксплуатации АПВ

Следует отметить, что работа повторного включения должна контролироваться исключительно теми работниками,  на балансе которых находятся соответствующие распределительные сети. При этом допуск постороннего персонала может производиться только под надзором ответственного работника.

Помимо того, что все случаи срабатывания АПВ для обратного включения тех же шин, линий или трансформаторов фиксируют приборы учета, они должны регистрироваться оперативными работниками в соответствующем журнале. После чего специалисты, обслуживающие устройства защиты шин, линий и силового оборудования подстанции должны провести анализ работы повторного включения с составлением соответствующих документов.

Периодически, для проверки работоспособности устройств АПВ, персонал обязан вывести его из работы. После чего производится комплекс испытательных мер, как совместно с остальными защитами, так и отдельно. По результатам проверки должен выдаваться протокол об исправности или неисправности АПВ. В последнем случае применяются меры для восстановления или отладки нормальной работы повторного включения, и производится внеочередная проверка.

Если для линии предусмотрено включение резерва, то повторное включение может не использоваться. Чтобы работа АПВ не нарушала переход системы на резервное питание.

Видео по теме

www.asutpp.ru

Датчик конечных положений герконовый ДКПГ взрывозащищенный

  • Главная
  • О компании
  • Новости
  • Сотрудничество
  • Контакты
Завод "УКРМАШПРОМ" Контакты
тел: (057) 714-05-97
факс: (057) 719-38-89
e-mail: [email protected]
  • Главная
  • О компании
  • Новости
  • Сотрудничество
  • Контакты
  • Реклама

  • Категории

    • MDS-модули удаленного ввода-вывода (2)
    • Автомобильные агрегаты (24)
    • Алкотестеры (5)
    • Аналитическое оборудование (122)
      • pH- метры (7)
      • Анализ растворов и воды (59)
      • Бомба Рейда (2)
      • Датчики (6)
      • Дозиметры и нитратомеры (2)
      • Контроль технологических процессов (1)
      • Приборы безопасности (43)
      • Рудничные и шахтные газоанализаторы (1)
      • Устройства для поверки газоанализаторов (1)
    • Без рубрики (41)
    • Буровое оборудование (36)
    • Весовое оборудование (1)
    • Взрывозащищенное оборудование (151)
    • Взрывозащищённые коробки (14)
    • Взрывозащищённые коробки, посты (1)
    • Виброоборудование (67)
      • Виброиспытательное оборудование (13)
      • Виброплиты (6)
      • Виброрейки (4)
      • Вибростолы (7)
      • Глубинные вибраторы (10)
      • Поверхностные вибраторы (23)
    • Высоковольтное оборудование (138)
      • Вакуумные выключатели (21)
      • Доливка масел (3)
      • ЗАПАСНЫЕ ЧАСТИ (1)
      • Камеры дугогасительные (26)
      • Контакторы высоковольтные (8)
      • Масляные выключатели (10)
      • Приводы выключателей (5)
      • Релейная защита (9)
      • Ремонт кабеля (43)
    • Газовое оборудование (143)
      • Азотные баллоны (2)
      • Бытовые котлы (5)
      • Газогорелочные устройства (2)
      • Гелиевые баллоны (2)
      • Кислородные баллоны (2)
      • Регуляторы давления газа (34)
      • Углекислотные баллоны (2)
    • Геодезическое оборудование (70)
      • Георадары и геодезические спутниковые системы (25)
      • Дальномеры (1)
      • Лазерные построители плоскостей (12)
      • Нивелиры (8)
      • Тахеометры (15)
      • Теодолиты (9)
    • Гидравлика (212)
      • Гидроинструмент (105)
      • Гидроцилиндры (6)
    • Горно-шахтное оборудование (100)
      • Грохоты (29)
      • Дробилки (5)
      • Железоотделители (7)
      • Лебедки (4)
    • Грузоподъемное оборудование (12)
      • Комплектующие для строп (4)
      • Стропы (3)
      • Тэльфер (3)
      • Шкафы (1)
    • Двигатели (8)
    • Детекторы жучков (6)
    • Детекторы скрытых видеокамер (3)
    • Железнодорожное оборудование (284)
      • Агрегаты ОПЭ, ПЭ (1)
      • Запасные части к вагонам (12)
      • Запасные части к тепловозам (84)
      • Запасные части к электровозам (41)
      • Инструмент (22)
      • Источники питания (7)
      • Устройства ЖАТ (СЦБ) (29)
      • Устройства ЖАТ (СЦБ) для промпутей (8)
      • Устройства СЦБ для МЕТРО (9)
    • Запорная арматура (44)
      • Задвижки (5)
      • Клапана запорно-регулирующие (1)
      • Краны шаровые полнопроходные (8)
      • Краны шаровые сварные (Приварное исполнение) (6)
      • Краны шаровые сварные (фланцевое исполнение) (13)
      • Краны шаровые укороченные (8)
    • Измерительные приборы (170)
      • Глубиномеры (3)
      • Микрометры (82)
        • Микрометры гладкие (26)
        • Микрометры зубомерные (4)
        • Микрометры листовые (2)
        • Микрометры призматические (15)
        • Микрометры рычажные (17)
        • Микрометры со вставками (14)
        • Микрометры трубные (3)
      • Нутромеры индикаторные (15)
      • Приборы для нефтяной и газовой промышленности (15)
      • Скобы индикаторные (10)
      • Стенкомеры индикаторные (5)
      • Толщиномеры индикаторные (6)
      • Угломеры (6)
      • Штангенглубиномер (7)
      • Штангенинструмент (8)
    • Интерфейсные устройства (3)
    • Исполнительные механизмы (9)
    • Источники тока (207)
      • RLPS — питание удаленных объектов (10)
      • Автономные источники питания (6)
      • Бюджетные блоки бесперебойного питания (ББП) «РАПАН» (4)
      • Зарядно-разрядные устройства ЗР (10)
      • Зарядные устройства (8)
      • Защита от скачков напряжения (8)
      • ИБП 220 В, UPS 220 V, ИБП и UPS большой мощности (13)
      • Инверторы (45)
      • Источники питания для средств связи (5)
      • Малогабаритные блоки питания (6)
      • Обслуживание и восстановление АКБ (8)
      • Профессиональные ИБП для систем безопасности (46)
      • Профессиональные источники питания и дополнительное оборудование для CCTV и PoE (24)
      • Стабилизаторы напряжения (14)
    • Коммутационные устройства (5)
    • Компоненты (1)
    • Контрольно измерительные приборы и автоматика (1 854)
      • Барьеры искробезопасности (12)
      • Блоки оперативной сигнализации (4)
      • Блоки питания (30)
      • Блоки ручного управления (блоки ручных задатчиков) (2)
      • Влагомеры (38)
      • Вольтамперфазометры (8)
      • Датчики (315)
        • Датчики LEM (96)
          • Датчики напряжения, промышленное исполнение (12)
          • Датчики напряжения, транспортное исполнение (1)
          • Датчики тока, промышленное исполнение (60)
          • Датчики тока, транспортное исполнение (23)
        • Датчики положения (77)
          • Емкостные (6)
          • Индуктивные (60)
          • Оптические (7)
        • Датчики пропорциональные (2)
        • Датчики частоты (2)
      • Задающие устройства (11)
      • Измерение и регулирование давления. (89)
      • Измерение и регулирование расхода (63)
      • Измерение и регулирование температуры (332)
        • Измерители-регуляторы (26)
          • Архиваторы (2)
          • Нормирующие преобразователи (2)
        • Контроллеры для вентиляции и ГВС (4)
        • ПИД-регуляторы (52)
        • Программные задатчики (3)
        • Термометры (23)
        • Термопреобразователи (181)
      • Измерение и регулирование уровня (27)
      • Измерение параметров вибрации (3)
      • Измерители параметров петли КЗ и УЗО (21)
      • Измерители параметров электрической сети (73)
      • Измерители параметров электроизоляции (21)
      • Измерители скорости потока (19)
      • Измерители сопротивления заземления (28)
      • Индикаторы цифровые для управления и контроля (20)
      • Калибраторы. Метрологическое оборудование (95)
        • Термостаты (27)
      • Клещи токоизмерительные (29)
      • Мегаомметры (18)
      • Многофункциональные измерители параметров электроустановок (11)
      • Модули ввода/вывода (10)
      • Модули гальванической развязки (1)
      • Модули защиты (2)
      • Модульные контроллеры (5)
      • Мультиметры (51)
      • Омметры (11)
      • Осциллографы (9)
      • Панельные контроллеры (6)
      • Преобразователи измерительные аналоговые (44)
      • Преобразователи измерительные с цифровой индикацией (щитовые) (18)
      • Преобразователи измерительные цифровые (20)
      • Преобразователи интерфейсов (8)
      • Преобразователи многофункциональные (18)
      • Преобразователи частоты (12)
      • Приборы для измерения параметров движения (22)
      • Приборы для индикации и управления задвижками (1)
      • Приборы для холодильной техники (3)
      • Приборы контроля жидкостей (25)
      • Программируемые логические контроллеры (15)
      • Радиоэлектроизмерительная аппаратура (82)
        • Генераторы частот (2)
        • Комплекты поверочного оборудования (6)
        • Рефлектометры (20)
        • Тестеры (13)
        • Указатели напряжения и правильности чередования фаз (12)
        • Частотомеры (2)
      • Регистраторы бумажные (2)
      • Регистраторы электронные (безбумажные самописцы) (22)
      • Регулирование технологических параметров (16)
      • Реле (12)
      • Сетевые фильтры (4)
      • Силовые блоки (38)
      • Средства учета тепла и теплоносителей (14)
        • Дополнительное оборудование (6)
      • Счетчики импульсов (18)
      • Счетчики расходомеры ГСМ (103)
      • Табло световые (1)
      • Таймеры (11)
      • Теплосчетчики (9)
      • Уличные ИБП (16)
      • Установки поверочные (4)
      • Электромонтажные изделия и средства оповещения (2)
    • Котельно отопительное оборудование (210)
      • Блоки управления горелками (14)
      • Горелки запальные (запальники) (14)
      • Горелки промышленные (66)
      • Датчики-реле контроля пламени (21)
      • Дополнительное оборудование (18)
      • Запально-защитные устройства (ЗЗУ) (10)
      • Источники высокого напряжения (ИВН) (3)
      • Пеллетные горелки (4)
      • Пеллетные котлы (9)
      • Форсунки распыления воды и технических жидкостей (8)
      • Форсунки распыления и сжигания жидкого топлива (18)
      • Шкафы и щиты управления горелками (16)
      • Электромагнитные клапаны ЭМКГ8 (9)
    • Крановое оборудование (10)
      • Катушки тормозные (5)
    • Лабораторное оборудование (34)
      • Автоматические пипетки переменного объема механические (19)
      • Приборы для паразитологического анализа (1)
    • Лазерные дальномеры (1)
    • Лебёдки (11)
    • Лифтовое оборудование (1)
    • Медицинское оборудование (26)
      • Рентгеновские трубки (5)
      • Стерилизационное оборудование (14)
    • Металлорукава (4)
    • Метеорологические приборы (24)
      • Самописцы (3)
    • Механика (122)
      • Исполнительные механизмы (117)
        • Контакты для пускателей (48)
        • Приборная продукция (29)
        • Серия МЭО-100 (7)
        • Серия МЭО-10000 (1)
        • Серия МЭО-16 (6)
        • Серия МЭО-1600 (5)
        • Серия МЭО-250 (9)
        • Серия МЭО-40 (6)
        • Серия МЭО-4000 (3)
        • Серия МЭО-630 (6)
      • Муфты (1)
      • Подшипники (1)
    • Мотор-редукторы (22)
    • Насосы (46)
      • Мотопомпы (7)
      • Роторные насосы (9)
      • Шкафы управления (12)
    • Нефтегазовое оборудование (7)
      • Октанометры (6)
    • Низковольтная аппаратура (34)
    • Новости (16)
    • Нормирующие измерительные преобразователи температуры (11)
    • Оборудование для ЖКХ (3)
    • Оборудование для нефтебаз (16)
    • Оборудование для пищевой промышленности (192)
      • Консервная промышленность (19)
        • Оборудование для первичной обработки плодов и ягод (10)
      • Молочная промышленность (173)
        • Гомогенизаторы (8)
        • Диспергаторы и эмульгаторы (4)
        • Маслооборудование (12)
        • Насосы пищевые (47)
        • Оборудование для производства сыров (11)
        • Пастеризаторы и охладители (31)
        • Сепараторы (13)
        • Фасовка и упаковка продуктов (5)
    • Оборудование для прочистки и телеинспекции труб и каналов (19)
    • Оборудование для СТО (175)
      • Автоматические катушки (15)
      • Диагностическое оборудование (5)
      • Компрессоры (4)
      • Маслораздаточное оборудование (26)
      • Насосы (12)
      • Оборудование для заправки и обслуживания кондиционеров (36)
      • Оборудование для маслозамены (22)
      • Подъемники (12)
      • Солидолонагнетатели (20)
      • Экспресс обслуживание систем (5)
    • Оборудование по обслуживанию аккумуляторных батарей (2)
    • Освещение (57)
      • Cветодиодные драйверы (13)
    • Отпугиватели грызунов и кротов (9)
    • Отпугиватели птиц (2)
    • Отпугиватели собак (3)
    • Охранные системы (48)
    • Пневматика (47)
      • Оборудование для подачи пара (5)
      • Распределители воздуха (6)
      • Ротационные соединения (18)
        • Акссесуары для ротационных соединений (7)
    • Подавители любых микрофонов и диктофонов (4)
    • Подогревательное (20)
    • Пожарное оборудование (3)
    • Приборы неразрушающего контроля (642)
      • Автоматизированный контроль (11)
      • Адгезиметры, измерители адгезии (2)
      • Анемометр (15)
      • Аспираторы (8)
      • Аттестация рабочих мест (34)
      • Виброакустические приборы (20)
      • Газоанализаторы (57)
      • Генераторы трассировочные (5)
      • Глубиномеры (1)
      • Дефектоскопы (136)
        • Вихретоковые преобразователи (17)
        • Вихретоковые стандартные образцы (7)
        • Образцы шероховатости (21)
        • Ультразвуковые преобразователи (5)
        • Ультразвуковые стандартные образцы (15)
      • ИЗМЕРИТЕЛИ ВЛАЖНОСТИ МАТЕРИАЛОВ (3)
      • ИЗМЕРИТЕЛИ ПРОЧНОСТИ БЕТОНА И МАТЕРИАЛОВ, ПРЕССЫ ИСПЫТАТЕЛЬНЫЕ (16)
      • ИЗМЕРИТЕЛИ СИЛЫ (8)
      • Испытательное оборудование (машины) (137)
        • Генераторы ударных импульсов (8)
        • Испытание и диагностика силовых кабелей и диэлектриков (31)
        • Испытание изоляционных масел (6)
        • Устройства прогрузки автоматов (5)
      • Кабеледефектоискатели (12)
      • Кабелеискатели (приемники) (26)
      • Мерники (6)
      • Металлоискатели (24)
      • Оборудование для проверки насос-форсунок (5)
      • Приборы контроля армирования (9)
      • ПРИБОРЫ КОНТРОЛЯ БЕТОНА И ЦЕМЕНТОВ (4)
      • Приборы контроля дорог и грунтов (10)
      • Приборы контроля параметров воздушной среды (13)
      • СИСТЕМЫ И ПРИБОРЫ МОНИТОРИНГА ОБЪЕКТОВ (11)
      • Системы и приборы теплового контроля (14)
      • Твердомеры (2)

www.mashprom.com.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
