Двигатель Рено К4М | Устройство, масло, ресурс, тюнинг

Двигатель Рено К4М характеристики

Производство — Valladolid motores/АвтоВАЗ
Годы выпуска – (1999 – наше время)
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 4
Ход поршня – 80,5 мм
Диаметр цилиндра – 79,5 мм
Степень сжатия – 9,5
Объем мотора – 1598 см. куб.
Мощность  – 102-115 л.с. /5750 об.мин
Крутящий момент – 145-147Нм/3750 об.мин
Топливо – 92
Экологические нормы – Евро 4
Расход  топлива — город  11,8 л. | трасса 6,7 л. | смешанн. 8,4 л/100 км
Расход масла – до 0,5 л/1000 км
Масло в двигатель к4м Логан 16 клапанов:
5W-40
5W-30

Моторесурс К4М:
1. По данным завода – нет данных
2. На практике –  400+ тыс. км

ТЮНИНГ
Потенциал – неизвестно
Без потери ресурса – +\- 120 л.с.

Двигатель устанавливался на:
Renault Logan
Renault Sandero
Renault Kangoo 1 и 2
Renault Duster
Lada Largus
Renault Megane 1, 2, 3
Nissan Almera G11
Renault Clio 2
Renault Laguna 1, 2
Renault Scenic
Renault Fluence

Неисправности и ремонт двигателя К4М

Двигатель Renault Logan K4M 1,6 л. 102 л.с. не новый, целый ряд различных его модификаций используются компанией Renault с 1999 года на моделях Renault Megane, Renault Clio II, Renault Laguna и другие. Представляет собой развитие K7M серии, с новой ГБЦ, уже 16 клапанной.  Отличий много: другая голова с двумя распредвалами, сами распредвалы легкие, другие поршни, гидрокомпенсаторы и т.д. Моторы бывают как с фазорегулятором, так и без него, степень сжатия варьируется от 9.5 до 10, с этим и с прошивкой связаны небольшой разброс мощностных показателей двигателя, в остальном все К4М идентичны.  Целый список индексов после названия К4М показывает: нормы токсичности(Евро-3\4\5), тип КПП, наличие фазорегулятора, степень сжатия и другие мелочи связанные с особенностью установки в каждый конкретный автомобиль. В природе существует модификация данного мотора под названием K4M RS, на широких валах, пиленных каналах он выдает 135 л.с. с объема 1.6 л.
К минусам 16 клапанного мотора отнесем дороговизну запчастей, ремень ГРМ к4м при обрыве гнет клапана, поэтому раз в 60 тыс. км нужно поменять ролики, сам ремень и ездить со спокойной душой. Кроме того, бывают провалы в работе, от некачественного топлива плавают обороты. По сравнению с 8-ми клапанным двигателем, 16V работает тише, экономичней, нет вибраций и много других плюсов. Если вы выбираете с каким двигателем взять логан/сандеро/ларгус, то однозначно 16 клапанный К4М ваш выбор. В случае с автомобилями побольше — Дастер, Меган и т.д. посмотрите на 2.0 литровый мотор.
Стоит сказать и о часто встречающихся неисправностях, двигатель к4м не редко троит, проблема заключается обычно в катушке зажигания, форсунках, свечах, меряйте компрессию и исходите уже из этого.
Нестабильная работа, плавающие обороты на к4м логан 1.6 двигателе вызываются обычно датчиком положения коленвала или катушкой зажигания.
С 2006 года выпускается преемник К4М, под названием h5M, по ниссановской маркировке HR16DE, подробности о нем смотрим здесь.

Тюнинг двигателя Renault K4M 16 клапанов.

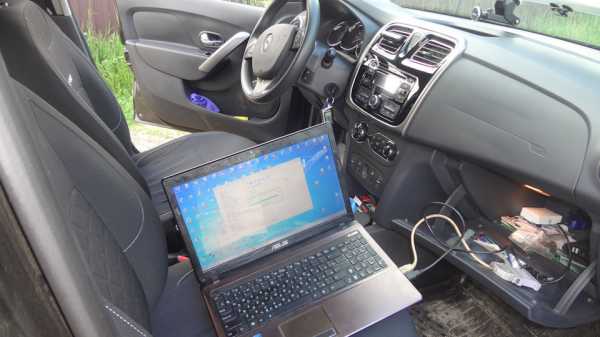

Чип тюнинг, прошивка двигателя К4М 1.6 16 клапанов

Обыкновенная чиповка двигателя, одновременно с заменой выхлопа на безкатовый способна немного улучшить данимические показатели мотора, +\- 120 л.с. получить вполне возможно. Дополнить это можно установив валы драйвтех 10 фаза 270, чуть шире стандарта, поедет чуть веселее и даст еще немного л.с. Чтоб продвинуться дальше нужно придумать кое что другое.

Компрессор на Рено К4М

Ровно как и на К7М или K7J, при большом желании, на мотор можно пристроить компрессор ПК-23 и надуть около 140-150 л.с. Степень сжатия стандартных К4М не слишком высокая, 0,5 бар выдержит. Готовых китов на этот мотор нет, но обратившись к производителю, вам соберут нужную конфигурацию под конкретный автомобиль. Для реализации проекта вам пригодятся волговские форсунки, прямоточный выхлоп, валы фаза 270-280, а для настройки всего этого онлайн потребуется блок управления двигателем Абит.

Турбина на Рено К4М 16 клапанов

Система 1 в 1 как с компрессором, только вместо ПК-23 ставим турбину TD04, все форсунки, валы и т.д. ставим то же самое. На практике такие конфигурации выдают чуть более 150 л.с. Выдающихся динамических показателей получить будет сложно, но то, что автомобиль поедет быстрее это точно. Что касается ресурса… кто-то думает о ресурсе когда речь заходит о наддуве? 🙂

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<НАЗАД

wikimotors.ru

характеристики, масло, ресурс, проблемы, минусы

Компания Valladolid motores в 1999 году выпустила бензиновый двигатель Рено K4M. Для смазки мотора необходимо использовать масло 5W-30 или 5W-40. Далее детально рассмотрим характеристики силовой установки, недостатки и слабые места, порядок проведения обслуживания, а также возможности для тюнинга.

Характеристики двигателя К4М

Технические характеристики мотора К4М:

  • годы выпуска – с 1999 года по настоящее время
  • точный объем (куб. см) – 1598
  • мощность (л.с.) – 102-115
  • крутящий момент (Н/м) – 145-147
  • степень сжатия – 9.5
  • питание – инжектор
  • блок цилиндров – чугунный
  • клапанов на цилиндр – 4
  • ход поршня (мм) – 80.5
  • диаметр цилиндра (мм) – 79.5
  • привод ГРМ – ремень
  • объем масла в двигателе – 4.8 литра
  • допустимый расход масла – в пределах поллитра на тысячу километров пробега
  • периодичность замены смазки – по рекомендации производителя 15 тыс. км (но лучше не реже 10 тысяч)
  • экологический класс – Евро-4
  • используемое топливо – АИ-92
  • примерный ресурс – согласно эксплуатационным данным более 400000 км.

Расход топлива

Характеристика потребления бензина зависит от того на какой модели автомобиля установлен двигатель К4М:

Ниссан Альмера G15 c 5МКПП – расход топлива на сто километров пробега составляет:

  • 9.5 л – в городском режиме
  • 5.8 л – при езде по трассе
  • 7.2 л – средний показатель.

К4М под капотом Ниссан Альмера G15

Ниссан Альмера G15 c 4АКПП – в смешанном цикле потребление топлива составит 8.5, а для городского и загородного режима – 11.9 и 6.5 л/100 км.

Рено Дастер с 6МКПП и полным приводом – при передвижении по городу расход бензина составит 11 литров на сто километров пробега, а езда на трассе сопровождается снижением указанного показателя до 7 л. При этом средний расход составляет 8.2 литра.

Модификации мотора

На базе двигателя Рено К4М была разработана модификация K4M RS. В нем используются широкие валы и пиленые каналы, что позволило увеличить мощность силового агрегата до 135 лошадиных сил.

Поршень К4М

Технические особенности К4М

Монолитный блок цилиндров двигателя Рено К4М изготовлен из чугуна. Имеет рядное расположение четырех цилиндров. Поршневая группа усилена стальными вставками в области установки компрессионных колец. Фиксирующие поршневые пальцы с натягом запрессовываются в верхние головки шатунов, а в бобышках поршней устанавливаются с зазором. Вес поршня составляет 450 грамм, при диаметре 79.465 – 79.475 и компрессионной высоте 31.7 мм. В ДВС используются стальные кованые шатуны со следующими размерами (мм):

  • 128 – длина
  • 47.612 – 47.627 – диаметр отверстия нижней головки
  • 19.945 – 19.958 – диаметр отверстия верхней головки.

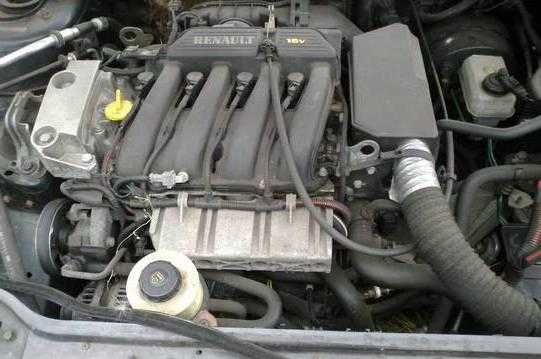

К4М без клапанной крышки

Головка блока цилиндров выполнена из алюминия. В качестве привода газораспределительного механизма используется ремень. Мотор оснащен шестнадцатью клапанами и двумя стальными облегченными распределительными валами. На них напрессованы кулачки.

Тарелки впускного и выпускного клапана изготавливаются с диаметром 32.5 и 28 мм соответственно. Длина стержней в миллиметрах равна:

  • 109.32 – впускного
  • 107.64 – выпускного клапана.

Поршни с шатунами К4М

При этом диаметр стержней одинаковый и равняется 5.5 мм.

Выдержка установленных критериев по экологическим нормам обеспечивается за счет применения фазорегулятора.

Обслуживание

Техническое обслуживание двигателя К4М заключается в проведение своевременной замены расходных материалов. Они меняются со следующей периодичностью, выраженной в километрах:

К4М со стороны ремней ГРМ и навесного оборудования

  • 15000 – моторное масло, масляный и воздушный фильтр
  • 30000 – свечи зажигания
  • 60000 – замена ремня навесного оборудования и ГРМ
  • 90000 – с момента покупки, затем ОЖ меняется разв 60 тыс.

После очередного набега пятнадцати тысяч километров, следует проверить состояние ремня навесного оборудования, а также герметичность контура системы охлаждения и отработавших газов. Регулировка клапанов на силовом агрегате К4М не требуется, так как имеются гидрокомпенсаторы.

Комплект запчастей для змены ремня ГРМ К4М

Недостатки и слабые места К4М

При работе двигателя Рено K4M встречаются следующие недостатки:

  • Некачественные катушки зажигания – их поломка приводит к тому, что силовая установка начинает троить. Первым делом проверяются свечи, но чаще, проблема заключается в одной из катушек зажигания.
  • Нестабильные обороты – могут проявиться из-за множества причин, но чаще всего плавающие обороты возникают из-за загрязненной дроссельной заслонки, подсоса воздуха дроссельным узлом или вышедших из строя датчиков.

Блок цилиндров К4М

  • Ненадежный фазорегулятор – очень часто устройство ломается еще до окончания гарантийного срока.
  • Утечки охлаждающей жидкости и масла – слабыми местами для образования протечки являются помпа, сальник коленчатого вала и прокладка ГБЦ.
  • Выход из строя шкива коленчатого вала по причине разрушения демпферной пружины. Проблема наблюдается на моторах испанской сборки.

Обрыв ремня ГРМ сопровождается загибанием клапанов в результате соприкосновения с поршнями. Проблема проявляется зимой из-за конструктивных недочетов. Наметаемый в подкапотное пространство снег, оседает на защитном кожухе газораспределительного механизма. В дальнейшем он тает, а вода попадает на нижнюю часть ремня. После остановки автомобиля накопленная влага схватывается, что приводит к соскальзыванию ремня в момент запуска холодной силовой установки.

Коленвал К4М

Также из минусов двигателя Рено K4M выделим:

  • ухудшение рабочих характеристик при использовании некачественного бензина АИ-92 (мотор в этом обвинять нельзя)
  • низкая тяга, которой не хватает для уверенного совершения обгона
  • высокая цена и низкая доступность запасных частей.

Отзывы

Уважаемые Читатели на нашем сайте пока нет отзывов о моторе К4М. Если Вы хотите поделиться своим опытом, мнением, то оставляйте их в виде комментариев в любой форме. И они будут опубликованы в данном пункте.

Спасибо.

Тюнинг

Для увеличения мощности двигателя Рено К4М до 120 лошадиных сил можно сделать чип-тюнинг. При этом потребуется:

  • установить выхлопную систему без катализатора
  • смонтировать распределительные валы драйвтех 10 фаза 270.

К4М головка блока без крышки

Для достижения больших показателей мощности, потребуется существенная модернизация двигателя К4М. Тюнинг можно выполнить с помощью компрессора ПК-23 или турбины TD04.

Используя первый вариант, можно получить мощность в пределах от 140 до 150 л.с. Давление наддува не должно превышать 0.5 Бар, по причине низкой степени сжатия двигателя К4М. Также понадобится изготовить кит под заказ, готовых решений нет. Потребуется установить прямоточный выхлоп, распредвалы (фаза 270-280), ЭБУ Абит и форсунки, подойдут от Волги.

Второй вариант тюнинга мотора К4М идентичный, за исключением использования турбины. Его реализация позволит достичь мощности немногим более 150 л.с.

К4М под капотом Ниссан Альмера G15

На какие автомобили устанавливался К4М

Двигателем марки K4M оснащались Lada Largus и Nissan Almera G11, другие модели автомобилей Renault:

  • Fluence
  • Logan
  • Scenic
  • Sandero
  • Laguna 1, 2
  • Kangoo 1, 2
  • Clio 2
  • Duster
  • Megane 1, 2, 3.

Nissan Almera G15

Заключение

При правильном техническом обслуживаним ресурс двигателя Рено K4M может составить более 400 тыс. км пробега. При этом уровень его надежности средний, что обусловлено использованием отдельных элементов низкого качества. В случае критической поломки потребуется искать контрактный мотор, так как доступность запасных частей сильно ограничена.

Видео



autonissancar.ru

Проблемы и надежность двигателя Renault 1.6 (K4M)








 22.12.2018

Большая компания Renault создает подходящие двигатели для всех регионов, в которых представлены его автомобили. Если европейские модели давно перешли на турбомоторы и даже электротягу, то бюджетные автомобили марки Renault, такие как Logan, Sandero и Duster довольствуются «проверенными временем» атмосферными двигателями. Такими как, например, 1,6-литровый атмосферник K4M.



Выбрать и купить контрактный двигатель Renault 1.6 (K4M) вы можете в нашем каталоге силовых агрегатов.



Двигатель Рено 1.6 (K4M) проходит проверку временем с 1999 года. Вообще этот двигатель пришел на смену агрегату K7M, имеющему такой же рабочий объем. Оба двигателя на долгие годы стали единственной движущей силой бюджетных Рено Логан московской, а затем и тольяттинской сборки.



На нашем YouTube-канале вы можете посмотреть разборку двигателя Рено K4M, прибывшего из Европы. Его сняли его с Рено Сценик 2 2007 года с пробегом 170 000 км.





Среди модификаций двигателя Рено 1.6 K4M есть версии с фазовращателем. Он установлен на впускном распредвале, управляется отдельным клапаном, место которому нашлось прямо в ГБЦ.





Двигатель Рено 1.6 (K4M) обычно не доставляет проблем. Этот двигатель действительно надежный и неприхотливый. Главное, не снижать планку в уровне обслуживания и качестве используемых расходников. Элементарная экономия на сервисе может привести к выходу двигателя из строя.



Если не экономить на обслуживании этого двигателя, он запросто пройдет и 400 000 и 800 000 км. Опыт эксплуатации даже на сомнительном топливе и в сложных условиях стран СНГ показывает, что 1.6-литровый двигатель Рено может запросто выдержать весьма серьезный пробег. Однако с мотором K4M все-таки случаются небольшие непрятности. Сейчас и поговорим о них.



Мелкие неисправности



При достаточно живучей цилиндропоршневой группе двигатель Рено 1.6 (K4M) способен вызывать хлопоты по части электрики, течей масла и прочим досадным вещам.



На катушках зажигания при длительном их использовании рассыхаются изолирующие резинки, которые надеваются на свечу. Начинаются пропуски зажигания.



Купить катушки зажигания для двигателя Рено 1.6 К4М вы можете на сайте компании «АвтоСтронг-М».



Топливные форсунки долговечны, но могут засоряться, что устраняется ультразвуковой чисткой.



Течи масла по сальнику коленвала, из-под клапанной крышки или по ее крепежным болтам, а также по резиновой прокладке поддона являются довольно обычным явлением. Также помпа двигателя K4M может дать течь.



Если двигатель начинает вяло и с запозданием реагировать на акселератор, то надо диагностировать датчик абсолютного давления во впуске.



Если мотор К4М дергается при трогании, наблюдаются провалы в тяге, то неисправности могут быть обнаружены в бензонасосе – либо его моторчик изношен, либо забита сетка топливоприемника. Также виновником могут быть неисправные свечи зажигания или катушки.



А вот если двигатель K4M не заводится и отсутствует искра на катушках, то обычно неисправность заключается в неисправности датчика положения коленвала. Бывает, двигатель Рено не заводится из-за ослабления клеммы на стартере или из-за выгорания клеммы бензонасоса или поломки его моторчика.



Ремень генератора и шкив коленвала



Если не уследить за ремнем генератора и довести его до обрыва, то можно «попасть» на двигатель. Фрагменты ремня генератора могут попасть на зубчатый шкив коленвала, под ремень ГРМ, что вызовет перескок и встречу поршней и клапанов.



Такая же неприятность нередко происходит при разрушении демпфера ременного шкива коленвала.



Впускной коллектор



Виновником плавающих оборотов помимо свечей, катушек или датчика может являться подсос воздуха по трещинкам впускного коллектора, по разъему датчика абсолютного давления или по многочисленным уплотнениям коллектора. На двигателе K4M нужно периодически менять уплотнения впускного коллектора или очень аккуратно посадить его на герметик.





Дроссельная заслонка двигателя Рено K4M также периодически нуждается в чистке.



Также на двигателе K4M глючат многочисленные датчики. Тут проблемы такие же, как и на двигателе K4J, который мы уже разбирали.



Выбрать и купить дроссельную заслонку для двигателя Рено 1.6 К4М вы можете в нашем каталоге на сайте.



Пластиковый корпус теплообменника (термостата)



Пластиковый в оригинале. Обычно дубеет резиновая прокладка и начинает пропускать масло в систему охлаждения или антифриз наружу. Нужно менять прокладку или заменить весь узел на неоригинальный алюминиевый. Масло в антифризе размягчает все резиновые патрубки системы охлаждения, они начнут разбухать, течь по стыкам или лопаться.





Масло во впускном коллекторе



На клапанной крышке находится маслоуловитель, который может течь маслом. Обычно оно течет по задней стенке двигателя. Течь масла начинается после неквалифицированной установки после снятия и чистки. Дело в том, что крышка маслоуловителя клеится на герметик по всем стыкам, а не только по периметру. В этом случае соблюдается герметичность, при которой «лабиринт» маслоуловителя работает так, как надо.



Масло во впускном коллекторе двигателя Рено К4М будет присутствовать при частой езде на высоких оборотах, при переливе масла и в случае забитого катализатора.



Течь масла по сальнику клапана фазорегулятора



Когда сальник дубеет, то пропускает масло наружу, на поверхность клапанной крышки, но и внутрь, в рабочую часть клапана. Если пренебрегать этой течью, то вскоре можно услышать признаки неисправности фазовращателя.



Также клапан фазовращателя выходит из строя из-за дешевого, некачественного или неподходящего моторного масла, которое нарушает ход штока клапана. Из-за неисправности клапана у двигателя пропадают холостые обороты или он сильно троит.



Фазовращатель может перестать работать из-за потери контакта в разъеме клапана.

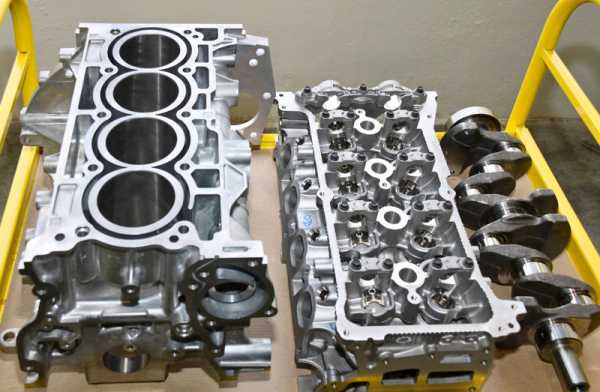

Головка блока цилиндров



У двигателя K4M 16-клапанная головка блока из алюминиевого сплава. В головке блока цилиндров находятся два распредвала. В приводе клапанов присутствуют гидрокомпенсаторы, исключающие необходимость регулировки тепловых зазоров. Рычаги привода клапанов – роликовые, что снижает потери на трение и значительно увеличивает ресурс распредвалов.



Все двигатели Renault семейства «К» имеют чугунный блок и этот мотор не исключение. За синхронное вращение распредвалов и коленвала отвечает зубчатый ремень, который вместе с роликами необходимо менять каждые 60 000 км.



Пожалуй, наибольшую опасность для здоровья двигателя Рено 1.6 (K4M) представляет разрыв ремня ГРМ, после которого поршни загибают клапана.



Успокоитель выпускного распредвала



На многих версиях двигателя K4M в клапанной крышке предусмотрен успокоитель выпускного распредвала. Успокоитель представляет собой подпружиненный ролик, находящийся в цилиндре, помещенном в отливку в алюминиевой клапанной крышке. Ролик обегает отдельный квадратный кулачок, предусмотренный на выпускном распредвале. Вся эта конструкция служит для того, чтобы в некоторых режимах работы фазовращателя впускного вала выпускной распредвал не «обгонял» его.





На каких версиях двигателя Рено К4М применяется успокоитель распредвала?

716 ; 760 ; 761 ; 766 ; 782 ; 790 ; 791 ; 794 ; 800 ; 801 ; 804 ; 812 ; 813





Успокоитель является довольно проблемным устройством. На его стакане и в посадочном гнезде в алюминиевой клапанной крышке образуется выработка и люфт. В результате стакан начинает стучать в своем гнезде.



Но, что еще хуже, к стакану подводятся масляные каналы, масло из которых понапрасну стравливается и стекает на распредвал при возникновении выработки в гнезде. При этом давление масла в ГБЦ снижается, что может приводить к износу шеек распредвалов.



Фазовращатель



Фазорегулятор мотора K4M не обладает завидным сроком службы и требует замены каждые 100 000 км. Он просто выходит из строя. О его поломке можно узнать по подозрительному стрекочущему звуку, треску, доносящемуся из-под капота при работе двигателя. Кроме того при выходе фазовращателя из строя увеличивается расход топлива, снижается мощность двигателя. Двигатель с неисправным фазовращателем может работать в аварийном режиме, а может и глохнуть сразу после запуска. Обычно в этом фазовращателе изнашивается паз, в который помещается блокирующий плунжер.





Выбрать и купить двигатель Рено 1.6 для Меган, Сценик, Логан, Дастер вы можете на сайте компании «АвтоСтронг-М».

autostrong-m.ru

Двигатель К4М Ларгус : Устройство, масло, ресурс, тюнинг

Начиная с 2001 года на автомобили марки рено, устанавливается двигатель к4м. С 2012 года этот мотор устанавливается автомобиль лада ларгус. Агрегат работает на бензине и отличается надежностью и низким потреблением топлива.

Характеристики двигателя К4М

Благодаря своим высоким техническим характеристикам мотор пользуется популярностью у автовладельцев. Двигатель неприхотлив к условиям эксплуатации. Показателей мощности с запасом хватает для использования силового агрегата, как с механической, так и с автоматической коробкой переключения передач. Характеристики двигателя к4м:

  • Тип силового агрегата – четырехтактный бензиновый;
  • Соответствие международным стандартам экологичности – до Евро 5;
  • Количество рабочих цилиндров –  4;
  • Количество клапанов механизма распределения газов на один цилиндр – 4;
  • Расположение рабочих цилиндров – рядное вертикально;
  • Полный объём рабочих цилиндров – 1.6 литра;
  • Подача топлива – непосредственный впрыск во впускной коллектор;
  • Система охлаждения – жидкостная принудительного типа;
  • Система смазки – комбинированная;
  • Управление силовым агрегатом – электронное. Используется электронный блок управления;
  • Диаметры гильзы – 79.5 мм;
  • Ход поршня между верхней и нижней мертвой точкой – 80. 5 мм;
  • Запуск силовой установки – электрическим стартером;
  • Порядок работы цилиндров – 1, 3, 4, 2;
  • Количество распределительных валов ГРМ -2;
  • Привод механизма распределения газов – ременной;
  • Материал головки блока цилиндров – алюминий.

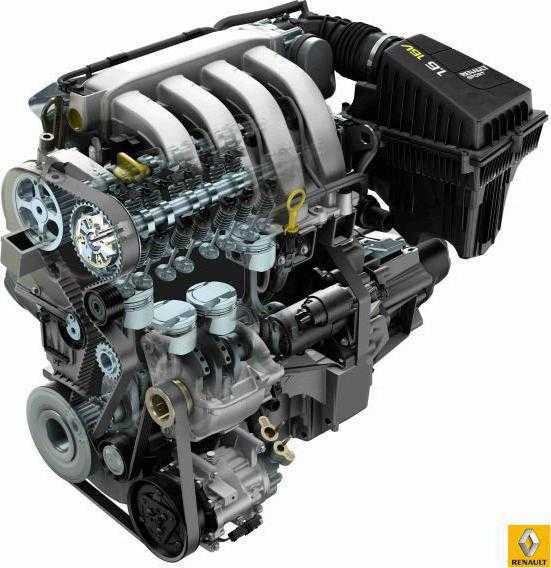

  Устройство двигателя К4М

Двигатель к4м рено флюенс и других моделей отличается простотой конструкции и хорошим качеством сборки. Мотор хорошо работает под нагрузкой независимо от температуры окружающей среды.

Кривошипно-шатунный механизм

Поршни изготовлены из легкого сплава. Во избежание попадания рабочей смеси в картер и масла в полость рабочего цилиндра, на поршне устанавливаются компрессионные и маслосъемные кольца. В области компрессионных колец поршень усилен стальной вставкой.

Поршни соединены с коленчатым валом шатунами. В нижней части шатуна устанавливаются подшипники скольжения. Они имеют отверстия для подачи масла под давлением к шейкам коленчатого вала.

Поршень соединен с шатуном при помощи металлического пальца. Он жестко запрессовывается в верхнее отверстие шатуна.

Механизм распределения газов

Двигатель к4м рено  имеет механизм распределения газов 16 V. Это означает что на каждый цилиндр предусмотрено два впускных и 2 выпускных клапана. Управление клапанным механизмом осуществляется при помощи двух распредвалов. Крутящий момент распредвалам передаётся при помощи ремня от коленчатого вала.

ВАЖНО: При порыве ремня механизма распределения газов поршни деформируют открытые клапана. Во избежание деформации необходимо проверять ремень привода на предмет повреждений и при необходимости осуществлять его замену.

Отличительной особенностью двигателя является различная длина клапанов механизма распределения газов. Впускные клапана длиннее выпускных на 1. 68 мм. Благодаря установленным гидрокомпенсаторам отсутствует необходимость регулировки теплового зазора.

Охлаждение

16 клапанный двигатель лада ларгус к4м имеет жидкостную систему охлаждения принудительного типа. Жидкость, применяемая в системе – тосол или антифриз. Система охлаждения герметична. Во избежание нарушения герметичности в результате возникновения давления, при нагреве силового агрегата, предусмотрен расширительный бачок.

Для быстрого прогрева в зимнее время года в систему охлаждения включён термостат. Он перекрывает большой круг циркуляции при низкой температуре охлаждающей жидкости. По достижению необходимой температуры охлаждающей жидкости термостат открывает большой круг циркуляции.

Движение рабочей жидкости в системе охлаждения осуществляется при помощи водяной помпы центробежного типа. Она имеет привод от шкива, установленного на коленчатом валу двигателя.

Для охлаждения рабочей жидкости предусмотрен радиатор. Под воздействием помпы тосол попадает в верхний бачок радиатора. После этого жидкость протекает через  соты радиатора. Тосол в радиаторе охлаждается воздухом, проходящим сквозь соты. Принудительное движение воздуха осуществляет вентилятор.

Устройство системы смазки двигателя К4М

16 клапанный двигатель рено меган 2 к4м, и других моделей, оборудован отдельной системой смазки комбинированного типа. Детали, подвергающиеся высоким нагрузкам, смазываются маслом, поступающим под давлением. Менее нагруженные движущиеся части смазываются путем разбрызгивания масла.

Давление масла в системе k4m создает насос шестеренчатого типа. Перед подачей смазочного материала как шейкам коленчатого вала масло очищается в фильтре. Детали механизма распределения газов смазываются путем разбрызгивания. После разбрызгивания масло стекает в поддон картера.

СПРАВКА: В систему смазки двигателя renault включён редукционный клапан. Он предотвращает превышение допустимого показателя давления. При увеличении давления свыше нормы редукционный клапан перепускает часть смазочного материала в поддон картера.

Обслуживание

Для нормальной работы двигателя  автомобиля logan и других моделей необходимо регулярно проводить техническое обслуживание силового агрегата. Для этого следует:

  1. Через каждые 15000 км пробега менять масло и фильтрующий элемент. При сильной загрязнённости необходимо промывать систему смазки при замене фильтра;
  2. После каждых 15000 километров пробега менять воздушный фильтрующий элемент;
  3. Производитель двигателя автомобилей лада ларгус рекомендует менять свечи зажигания через каждых 30000 км пробега;
  4. После каждых 60 тысяч километров пробега необходимо заменить ремень привода механизма распределения газов и ремень дополнительного оборудования;
  5. По прохождению автомобилем 90000 км следует заменить охлаждающую жидкость.

ВАЖНО: Увеличенный расход топлива или некорректная работа силового агрегата к4м может быть спровоцирована загрязнением воздушного фильтра.

Для устранения неисправности потребуется заменить фильтрующий элемент. При регулярном движении по грунтовым дорогам замена фильтрующего элемента осуществляется чаще, чем заявлено производителем.

Модификации

За время производства было выпущено несколько модификаций:

  • К4м 812. Устанавливается на автомобили renault megan, начиная с 2001 года. Максимальная мощность мотора составляет 110 лошадиных сил;
  • К4м 690. Монтируется на автомобили рено логан всё 2006 года. Мощность составляет 105 лошадиных сил;
  • К4м 782.максимальная мощность силовой установки составляет 15 лошадиных сил. До 2009 года мотор устанавливался на авто рено сценик;
  • К4м 848. Имеет показатель мощности 100 лошадиных сил. С 2008 года устанавливается на авто renault меган;

СПРАВКА: На автомобиль Lada largus устанавливается мотор к4м. Силовой агрегат имеет максимальную мощность 105 лошадиных сил.

Тюнинг двигателя К4М 16V

Автовладельцы выполняют тюнинг мотора к4м. Таким образом, удаётся повысить показатели мощности, динамики и улучшить технические характеристики. Для модернизации выполняют следующие действия:

  • Прошивают электронный блок управления. Двигатель ларгус к4м, и других моделей авто, имеет электронное управление. Прошивка ЭБУ позволяет повысить технические характеристики мотора и увеличить его мощность. Программирование блока  должны проводить профессиональные работники. Нарушение этого правила может привести к выходу из строя силового агрегата;
  • Некоторые автовладельцы оборудуют мотор компрессором. Это позволяет улучшить динамические показатели;
  • Возможна установка на двигатель к4м турбины. Это увеличить максимальную мощность и улучшить динамику двигателя.

ВНИМАНИЕ: Установка турбины  уменьшит моторесурс. Двигатель к4м, ресурс которого составляет около 400000 км, будет работать под высокой нагрузкой. Это приведет к быстрому износу комплектующих.

Из вышеперечисленного следует, что двигатель автомобилей renault и лада largus к4м – это четырехцилиндровый бензиновый силовой агрегат с 16 клапанным механизмом распределения газов. Мотор отличается экономичностью и неприхотливостью к условиям эксплуатации.

toptexnik.ru

отзывы, характеристики, рабочая температура, тюнинг

С 2012 года в России продается автомобиль «Рено Дастер», оснащенный двигателем K4M. Это бюджетные внедорожники, которые сразу обрели достаточно большую популярность, несмотря на некоторые недостатки используемых в них моторов.

Отметим, что данный мотор новым не является. Он используется с 1999 года на различных автомобилях: Megane, Clio, Laguna и т.д. Однако в этом обзоре мы рассмотрим особенности мотора K4M на примере автомобиля «Рено Дастер». Так уж сложилось, что большинство отзывов автовладельцев именно об этой модели, что позволяет выделить слабые стороны мотора.

Автомобили «Рено Дастер» представлены в разных комплектациях. Есть комплектация с бензиновыми моторами. В частности, покупатель может выбрать между версиями двигателей K4M и F4R. Ими могут комплектоваться автомобили с передним и задним приводами. Останавливаться на моторе F4R в этой статье мы не будем. Здесь будут рассмотрены характеристики, слабые места и недостатки двигателей K4M. Информация будет полезна покупателям, которые обратили внимание на «Рено Дастер», а также водителям, которые уже купили данный автомобиль или планируют приобрести любую другую машину с мотором K4M.

Модификации двигателей

Для французских двигателей «Рено» действует кодировка для разных типов мотора – XnY zzz. В этой кодировке:

  • X – серия мотора (в данном случае K).
  • n – архитектура. Цифра 4 соответствует бензиновым моторам с 4 клапанами на цилиндр. Двигатели с распределением впрыска и двумя клапанами на цилиндр обозначаются цифрой 7.
  • Y – обозначение объема двигателя.
  • zzz – число, которое указывает на конструктивные особенности двигателя и самого автомобиля, на котором он установлен. Например, четные числа обозначают модели с механическими коробками передач, нечетные – с автоматическими.

Отсюда следует, что двигатель K4M может иметь разные модификации. Рассмотрим их все:

  • Модификация K4M 690 применяется на автомобилях «Рено Логан» с 2006 года. Обладает мощностью 105 л.с.
  • K4M 710 ставился на автомобили «Рено Лагуна» c 2001 по 2005 г. Обладает мощностью 110 л.с.
  • K4M 782 – использовался на «Рено Сценик» с 2003 по 2009 г. Его мощность составляет 115 л.с.
  • K4M 848 – используется с 2008 года и по сей день в автомобилях «Рено Меган». Обладает мощностью 100 л.с.
  • K4M 788 – использовался в «Рено Меган» с 2002 по 2008 г. Мощность составляет 110 л.с.
  • K4M 812/813/858 – применяется в «Рено Меган» с 2001 года и по сей день.
  • K4M 606/696/839 – мощность 105 л.с. Устанавливается на «Рено Дастер» и «Рено Меган» с 2010 года.
  • K4M – используется с 2012 года на «Ладе Ларгус», обладает мощностью 105 л.с.

Характеристики двигателя K4M

Как вы уже поняли, разные модификации имеют разные параметры. Двигатель K4M 1.6 16v обладает мощностью 102 л.с., а его крутящий момент составляет 145 Нм. Мотор оснащается системой питания с распределенным впрыском топлива и электронным управлением. Норма токсичности мотора – «Евро 4». Это означает, что заливать можно бензин АИ 92 и выше. Также можно выделить электронную систему управления двигателем.

Автомобиль «Рено Дастер» с этим двигателем способен развивать скорость до 163 километров в час, а его расход топлива по городу составит 9.8 литра на 100 км и 6.5 литра на 100 км – по трассе.

Отметим, что тюнинг двигателя K4M возможен. Некоторые автовладельцы производят чиповку мотора с заменой выхлопа на безкатовый. В результате мотор получает прибавку в лошадиных силах (его мощность растет до 120 л.с.).

Правила эксплуатации

Любой мотор можно «убить» за день, если неправильно на нем ездить. Двигатель K4M нуждается в правильной эксплуатации и замене всех расходных материалов вовремя. Так, масло нужно менять через каждые 15 тысяч километров. Учитывая низкое качество бензина в России и вероятность купить подделку на рынке, его замену желательно производить через 8-10 тысяч километров. Заливать необходимо масло с классом SL, SM, а его вязкость в зависимости от условий эксплуатации (температуры в регионе) должна быть 5W30, 5W40, 5W50, 0W30, 0W40.

Ремень ГРМ необходимо менять один раз в течение четырех лет либо после каждых 60 тысяч километров. Воздушный фильтр меняется через каждый год либо 15 тысяч километров. Свечи зажигания нуждаются в замене через 30 тысяч километров. Последнее – это охлаждающая жидкость, которую нужно менять через каждые три года либо после 90 тысяч километров.

Ну и следует следить за оборотами, температурным режимом двигателя. Помните, что рабочая температура двигателя K4M – это 90 градусов. Допускается нагрев мотора до 120 градусов, однако ни в коем случае нельзя допускать, чтобы стрелка термометра доходила до красной зоны.

Слабые места автомобилей с двигателем K4M

О двигателе K4M отзывы могут быть противоречивыми. Из них мы выделим основные недостатки данного мотора:

  1. После пробега 70-100 тысяч километров крышка клапанов запотевает маслом.
  2. Генератор может быстро сломаться. Этот элемент является одним из самых ненадежных в системе.
  3. Механическая коробка передач шумит даже на новых автомобилях.
  4. Сальники коленвала.
  5. Ремень ГРМ.
  6. Зажигание.

Все это слабые места двигателя «Рено» K4M. На каждом из них остановимся подробнее.

Проблема с запотеванием крышки клапанов

В отзывах владельцы автомобилей с данным мотором жалуются, что подобная проблема имеет место. Она может возникать с разной периодичностью. Основная причина, которая ее вызывает, – это падение плотности герметика между головкой блока цилиндров и крышкой. Если видите, что крышка покрывается масляными пятнами, то необходимо снять крышку, старый герметик полностью удалить и установить головку уже с новым слоем герметика. Если автомобиль находится на гарантии, то эта проблема устраняется на сервисе в течение пяти минут.

Проблема ремня ГРМ

В инструкции по эксплуатации указано, что ремень ГРМ необходимо менять через каждые 60 тысяч километров. Обязательно нужно следовать этой инструкции, так как автовладельцы утверждают, что при слете или обрыве ремня клапаны двигателя гнутся. Это чревато установкой новых клапанов, что весьма проблематично.

Ремень вспомогательных устройств

У многих автовладельцев выходит из строя двигатель из-за износа ремня вспомогательных агрегатов. Причем он изнашивается раньше установленного времени. Это значит, что время от времени нужно заглядывать под капот и смотреть на состояние этого ремня. Если заметили, что он начинает пушиться, то его стоит заменить. Если вовремя его не поменять, то он может попасть под шкив коленвала, что приведет к клину двигателя.

Недостатки мотора K4M

Среди отзывов покупателей можно выделить слабые места мотора: высокая чувствительность к некачественному бензину. У многих владельцев мотор троит и наблюдается большой расход топлива. Также имеет место недостаточный уровень масла в КПП.

А теперь подробнее.

О некачественном бензине

Справедливости ради отметим, что большинство европейских, американских и японских автомобилей имеют высокую чувствительность к некачественному бензину. Скорее всего, это обусловлено тем, что в Европе и Японии бензин является более качественным, и производители автомобилей делают машины с учетом использования качественного топлива. На многих заправках России продают бензин, который по качеству уступает европейскому. Поэтому на двигателе K4M (он не стал исключением) можно наблюдать кратковременные провалы в работе при езде и плаванье оборотов на холостом ходу. Поэтому мало заливать 95-й или 98-й бензин. Необходимо еще заправляться на проверенных автозаправках.

Мотор троит

Часто выходит из строя одна из катушек зажигания, форсунка или свеча зажигания. Определить конкретную причину можно путем замера компрессии в каждом цилиндре. После выявления неисправности нерабочий элемент заменяется. Обычно ремонт обходится не очень дорого, но неприятность имеет место.

Слабость двигателя ощущается при езде

При использовании двигателя K4M 1.6 л 16 клапанов ощущается слабость мотора при обгоне или резком наборе скорости. Особенно это заметно, когда автомобиль нагружен пассажирами. Некоторые другие моторы с объемом 1.6 л и такой же мощностью работают «веселее» и позволяют быстро набирать скорость.

Прожорливость

Несмотря на то, что компания «Рено» активно рекламирует автомобили с данным мотором как экономичные, прожорливость мотора тоже имеет место в режиме городского цикла. Однако при езде на большие расстояния, когда стабильно держится высокая скорость и обороты, двигатель экономно «ест» бензин.

Поэтому можно сделать вывод, что автомобили с данным мотором слабо подходят для городских условий, где часто нужно останавливаться на светофорах, стоять в пробках и трогаться.

Недостаточный уровень масла в КПП

При покупке автомобиля с данным мотором желательно обращать внимание на уровень масла в коробке передач и раздатке. Часто в отзывах можно прочитать, что имеет место недолив.

Заключение

Несмотря на все слабые места, которые описаны выше, мотор K4M пользуется популярностью. К тому же описанные недостатки встречаются не на всех этих двигателях. Некоторые автовладельцы сообщают, что после 123000 километров пробега проблем с двигателем не было вообще никаких. Так что многое может зависеть от условий эксплуатации, манеры езды и технического обслуживания. Крайне важно вовремя менять все расходные материалы и заказывать только оригинальные запчасти. Они стоят дороже, но использование дешевых неоригинальных «расходников» может привести к серьезному ремонту.

Поэтому при должном уходе двигатель будет работать долго и эффективно. Да и в случае покупки нового автомобиля переживать за поломки не стоит, ведь всегда есть гарантийное обслуживание.

fb.ru

Двигатель h5M: характеристики и отзывы

Владельцы «Рено» довольно хорошо знакомы с мотором h5M. Силовой агрегат является прямым наследником HR16DE от Nissan. По большом счету – это одинаковые двигатели, от разных производителей. Мотор устанавливался на транспортные средства производства Renault и «АвтоВАЗа». Сам двигатель родом из Франции, поскольку разработан французскими инженерами, но достаточно хорошо прижился в Японии.

Характеристики

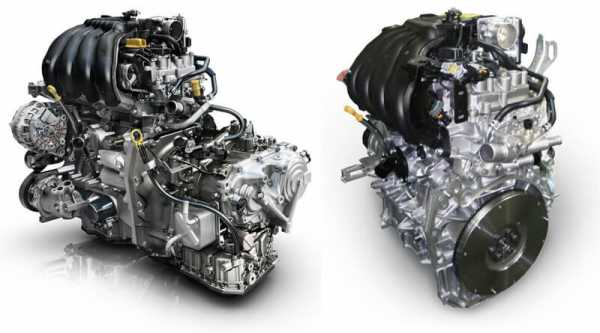

Двигатель h5M – это модифицированный силовой агрегат K4M. Это было эволюционное решение не совсем надежному и прожорливому силовому агрегату. Конструкторам «Рено» была поставлена задача — сделать неприхотливый мотор, который идеально подойдет для любого региона использования, а также его можно установить на автомобили разного класса и назначения.

В отличие от предшественника, в системе газораспределения использована цепь вместо ремня, но существенной недоработкой является отсутствие гидрокомпенсаторов. Именно из-за этого каждый владелец должен каждые 80 000 км пробега проводить регулировку клапанов. Большой интервал регулировки достигнут благодаря наличию толкателей.

Изменению подверглись и распределительные валы. Благодаря этому появилась возможность установить по две форсунки на каждый цилиндр. Это значительно снизило расход, повысило экологическую норму.

h5M двигатель — характеристики:

Описание

Характеристика

Производитель

Yokohama Plant Dongfeng Motor Company АвтоВАЗ

Маркировка

Двигатель h5m hr16de

Выпуск

2006-2017 гг.

Конфигурация

L4

Количество цилиндров

4

Механизм ГРМ

16-клапанный (по 4 клапана на цилиндр)

Объем мотора

1.6 литра (1598 см. куб)

Диаметр поршня

78 мм

Мощностные характеристики

от 108 до 117 л.с.

Эконорма

Евро 4/5

Средний расход

6.4 литра на 100 км

Ресурс

250 по данным завода изготовителя

Применяемость

Двигатель h5M получил высокую популярность и устанавливается на многие автомобили. Так, встретить силовой агрегат можно на транспортных средствах: Nissan Micra, Lada X-Ray, Nissan Note, Nissan Bluebird Sylphy, Nissan Juke, Renault Logan и Renault Captur.

Обслуживание

Техническое обслуживание силового агрегата «Рено» большинство автомобилистов проводит своими руками. Простая конструкция и знакомый дизайн позволяют с легкостью сделать все необходимые ремонтные операции своими руками.

Межсервисный интервал составляет 15 000 км пробега. Для увеличения ресурса и продления жизни мотора рекомендуется сократить срок до 12 000 км. Объем моторной смазки в силовом агрегате составляет 4.3 литра, но обычно для замены вполне достаточно 4-литровой канистры. Рекомендованное масло двигателя h5M имеет маркировку от 0W-30 до 15W-40. На заводе-изготовителе заливают моторную жидкость Nissan 5W-40.

Масляный фильтр используется производства «Ниссан» и имеет каталожные номера — 152085758R и 15208-65F0A. Также по оригинальным артикулам можно подобрать достаточное количество аналогов.

Схема технического обслуживания:

  1. ТО-0. Проводится от 1500 до 2000 км пробега. Штатное заводское масло меняется, также проходит смена всех фильтров.
  2. ТО-1. Делается спустя 12-15 тыс. км пробега. Комплексное обслуживание всего силового агрегата. От замены расходников и масла до полной диагностики состояния двигателя.
  3. ТО-2. Замена смазочной жидкости, фильтрующих элементов масла и топлива. Сканирование наличия ошибок ЭБУ. При необходимости устранение неполадок.
  4. ТО-3. Кроме стандартных операций, добавляется диагностика тормозной системы.

Последующие технические обслуживания проводятся по аналогии ТО1 – ТО3. Как показывает практика, большинство автомобилистов проходят техобслуживание на дилерских станциях, только в период гарантии. По истечению гарантийного обслуживания автолюбители начинают процесс ТО самостоятельно. Это позволяет сэкономить до 2/3 денежного эквивалента от стоимости операций в автосервисе.

Неисправности

Автопроизводитель утверждает, что особых недостатков при испытаниях мотор не показал, а вот у автолюбителей на этот счет свое мнение. Так, были найдены конструктивные недостатки, которые присущи всем моторам h5M. Устранением неисправностей обычно автолюбители занимаются самостоятельно. Рассмотрим основные из них, а также способы устранения:

  1. Вибрация. Ее достаточно отчетливо слышно при пуске двигателя, а также на холостых оборотах. Это означает, что необходимо заменить правую подушку мотора.
  2. Рев и злой звук. В этом случае необходимо осмотреть выхлопную систему. Зачастую такой звук начинает появляться при прогорании колец глушителя или наличия пробоев.
  3. Глохнет двигатель h5M. Мотор может глохнуть по нескольким причинам – неисправности датчиков, ошибки в блоке управления двигателем, грязный дроссель или проблема в зажигании. Первоначальным признаком этой проблемы может быть периодическое троение.
  4. Свист под капотом. Поскольку отсутствует ремень ГРМ, то причина в ремне генератора, который растянулся и проскакивает. Замена элемента поможет решить неисправность.

Тюнинг

Доработка двигателя h5M делится на два вида: чип-тюнинг и установку турбины. Прошивка на мощность поможет добавить 5-10% основной мощности, но при этом пропорционально увеличит расход горючего. Это стоит учесть при принятии решения. Провести чип-тюнинг можно при помощи K-line кабеля, программного обеспечения и наличия времени. Но, в большинстве случаев, рекомендуется обратиться на специальный автосервис, где специалисты подберут и настроят оптимальную конфигурацию для мотора.

Второй вариант – установка турбины. Самый дешевый вариант — турбина от VW с маркировкой K03. У нее в комплекте идет интеркулер и пайпинг. При этом необходимо переделать (переварить) полностью выхлопную систему и коллектор. Чтобы экономить деньги, можно не менять шатунно-поршневую группу, но при этом надувать больше, чем 0.5 бар, нельзя. Все это дает 150 л.с., которых более чем достаточно для городского и загородного режима эксплуатации.

Если хочется увеличить мощность до 180-200 л.с., то придется заменить распределительный вал, установить облегченные поршни и клапаны. В этом случае, не обойдется без установки более мощной турбины и прошивки блока управления двигателем специальным программным обеспечением.

Но не стоит слишком увлекаться тюнингом и добавлением мощности. Это может привести к тому, что мотор снизит свой ресурс на 1/3. Поэтому рекомендуется обращаться к профессионалам, которые сделают расчеты и подберут оптимальный вариант доработки.

Двигатель h5M: отзывы

Большинство владельцев мотора остались довольны использованием силовой установки. Двигатель h5M оказался неприхотливым в ремонте и обслуживании. Большинство владельцев отмечают, что они проводят ТО и восстановительно-ремонтные операции самостоятельно, не прибегая к помощи автосервиса.

Вывод

Двигатель «Рено» h5M совместного производства «Рено-Ниссан» – качественный силовой агрегат, который имеет повышенные технические характеристики, экономичность и соответствует всем стандартам. Техническое обслуживание проводится достаточно просто и типично, каждые 15 000 км. Но рекомендуется сократить межсервисный интервал до 12 000 км, что увеличит ресурс.

fb.ru

Расшифровка маркировки двс рено renault k4m к4м. Двигатель Рено К4М – Особенности обслуживания и типичные неисправности. Особенности конструкции и спецификации ДВС

Главная » Тюнинг » Расшифровка маркировки двс рено renault k4m к4м. Двигатель Рено К4М – Особенности обслуживания и типичные неисправности. Особенности конструкции и спецификации ДВС

Двигатель Renault K4M 1.6 16V применяется для установки на автомобили Рено Логан 1.6, Рено Сандеро 1.6, Рено Меган 2 и 3, Рено Лагуна, Рено Сценик.

Особенности.
Основное отличие двигателя Renault K4M от и это головка блока цилиндров с двумя распределительными валами для впускных и выпускных клапанов (ГБЦ 16V). Блок цилиндров, коленчатый вал, маховик К4М и К7М идентичны. Двигатель выпускается с регулятором фаз (115 л.с.) и без него (102 л.с.). В отличие от восьмиклапанных двигателей К4М работает тише (в том числе из-за наличия гидрокомпенсаторов), эластичнее, он мощнее и экономичнее. Ресурс двигателя по-прежнему высок – 350-450 тыс. км. Стоит уделять больше внимания заливаемому топливу, из-за некачественного бензина плавают обороты на холостых оборотах, возникают провалы на ходу.

Характеристики двигателя Renault K4M 1.6 16V Логан, Сандеро, Меган, Альмера

Параметр Значение
Конфигурация L
Число цилиндров 4
Объем, л 1,598
Диаметр цилиндра, мм 79,5
Ход поршня, мм 80,5
Степень сжатия 9,8
Число клапанов на цилиндр 4 (2-впуск; 2-выпуск)
Газораспределительный механизм DOHC
Порядок работы цилиндров 1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала 77 кВт — (105 л.с.) / 5750 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 145 Н м / 3750 об/мин
Система питания распределенный впрыск топлива MPI
Рекомендованное минимальное октановое число бензина 92
Экологические нормы Евро 4
Вес, кг

Конструкция

Четырехтактный четырехцилиндровый бензиновый с электронной системой управления впрыском топлива и зажиганием, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением двух распределительных валов. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: под давлением и разбрызгиванием.

Головка блока цилиндров

Головка блока цилиндров K4M изготовлена из алюминиевого сплава. Распределительные валы приводятся во вращение зубчатым ремнем. Клапаны двигателя К4М приводятся в действие от распределительных валов с помощью роликовых коромысел (рокеров) и гидротолкателей, которые автоматически обеспечивают беззазорный конт

toyota-cluber.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
