Ej204 технические характеристики: Двигатель Subaru EJ204 (EJ204 Impreza II, EJ204 DOHC 180 HP, EJ204 Impreza III, EJ204 DOHC 155 HP) (1994)

Двигатель Subaru EJ204 (EJ204 Impreza II, EJ204 DOHC 180 HP, EJ204 Impreza III, EJ204 DOHC 155 HP) (1994)

Содержание

• 1 Общее описание мотора
• 2 Регламент обслуживания силовой установки
• 3 Краткий обзор неисправностей и способов их устранения
• 4 Варианты тюнинга и доработок мотора ej204
• 5 Список моделей авто, в которые устанавливался двигатель
• 6 Перечень модификаций ej204
• 7 Технические характеристика двигателя

Особенностью двигателя ej204 является оппозитная конструкция. Его поршни двигаются навстречу друг другу. Такое техническое решение имеет как достоинства, так и недостатки.

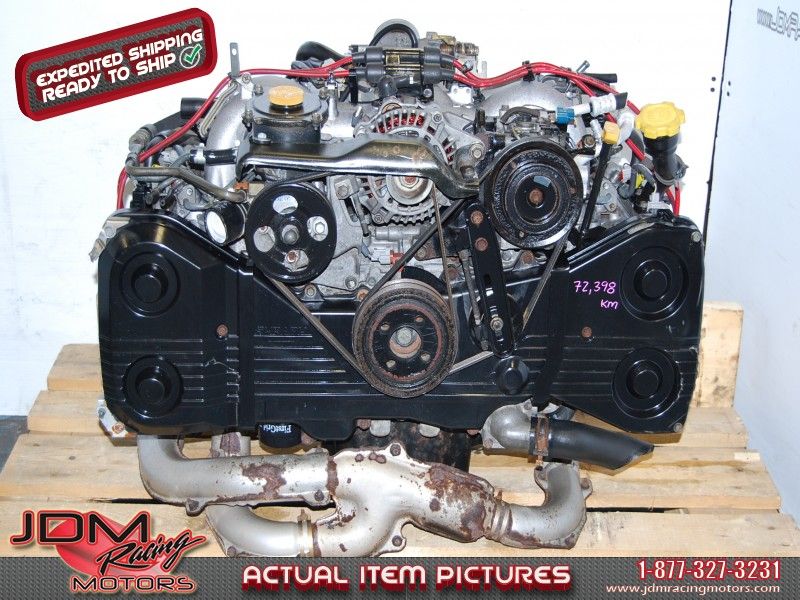

Внешний вид оппозитного двигателя ej204

Общее описание мотора

Мотор ej204 берет свое начало от оппозитного двигателя ej20. Проектировались оба двигателя на заводе Gunma Oizumi Plant. Данная компания принадлежит Subaru. Разработка силового агрегата производилась преимущественного для  внутренних потребностей.

Главным отличием двигателя ej204 от конкурентов является его оппозитная конструкция. Мотор имеет четыре цилиндра. Каждый поршень с шатуном размещается на отдельной шейке коленвала. Головка блока цилиндров совсем не похожа на гбц, устанавливаемую на рядные двс. Горизонтально-оппозитные моторы стали фирменной особенностью автомобилей Субару.

Положение поршней в оппозитном двигателе

Руководство компании уделят много внимания внедрению новшеств, поэтому модернизация двс происходит достаточно часто. Из-за этого мотор ej204 имеет массу моделей, зависящих от поколения автомобиля, рынка сбыта, года изготовления и прочих факторов. Технические характеристики разнятся достаточно сильно. Так степень сжатия ej204 может быть от 10.0 до 11. Единственное, что остается стабильным — порядок работы цилиндров. Изменения, вносимые изготовителем, затрагивают:

• выпускной коллектор, который может иметь различные системы рециркуляции разгоряченных газов;
• зажигание, имеющие ушедшие от унификации катушки;
• распредвал;
• коленвал;
• топливную рампу, в результате чего система питания мотора претерпевает множество сопутствующих изменений;
• навесное оборудование, преследуя цель в виде упрощения демонтажа и монтажа двс на автомобиль;
• маховик;

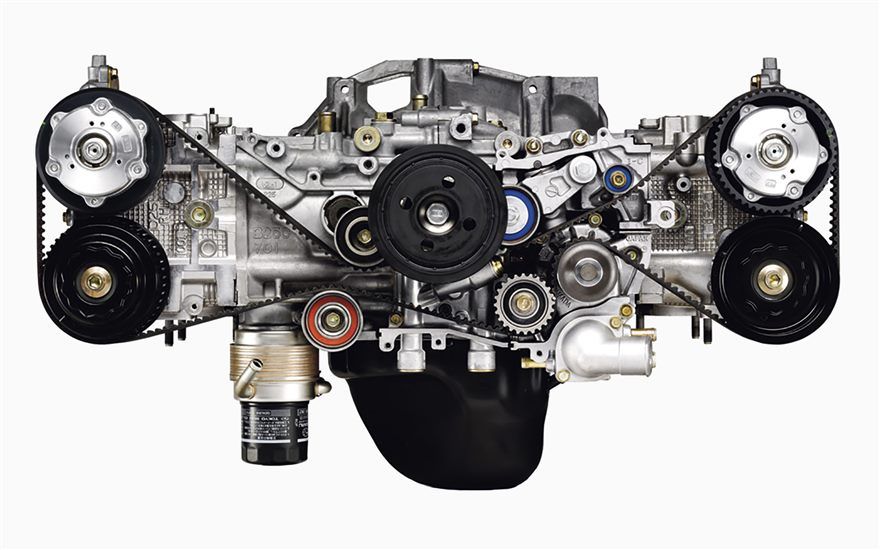

Силовая установка ej204

Оппозитное расположение поршней позволяет успешно гасить возникающие посторонние вибрации. Звук работы мотора намного тише и имеет специфичный субаровский оттенок. Использование данного двигателя позволяет снизить центр тяжести, что существенно улучшает динамические показатели автомобиля.

Не лишен мотор и недостатков. Нестандартная конструкция усложняет его техническое обслуживание и это при том, что характеристики двигателя не превосходят рядные варианты двс того же объема. Так, например, заменить свечи на ej204 достаточно проблематично из-за сложности доступа к ним. Следует учитывать, что силовая установка более чувствительна к тому, какое масло используется. Да и капитальный ремонт провести могут не на всех СТО, поэтому многие автовладельцы решаются на приобретение нового мотора. Также недостатком всего семейства ej20 является ситуация, когда обрыв ремня ГРМ гнет клапана.

Регламент обслуживания силовой установки

Оппозитная конструкция двигателя вносит свои тонкости в техническое обслуживание мотора. Для проведения некоторых операций иногда приходится демонтировать мотор. На фоне рядных двс, снятие оппозита происходит намного проще.

Демонтаж мотора

Зачастую важно какое масло находится в двигателе. Производитель рекомендует заливать только наилучшие синтетические масла 0W-30, 5W-30, 10W-30. Менять смазку желательно каждые 7-8 тыс км пробега. Расход масла на авто, недавно вышедшее с завода, не разочарует водителя. А вот в поношенном двигателе ej204 пополнять смазку приходится очень часто, иногда даже ежедневно.

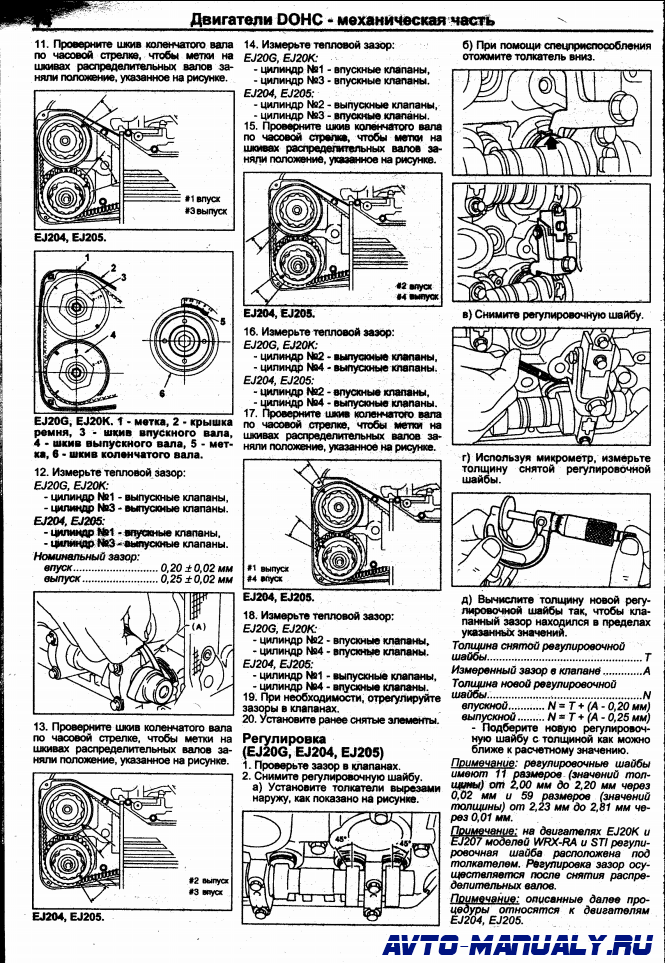

Регулировка клапанов необходима не на всех модификациях двигателя ej204. У производителя были попытки использовать гидрокомпенсаторы. Узнать о том, нужна ли регулировка на конкретном автомобиле можно, заглянув в мануал к машине определенной модели.

Очистка вентиляции картерных газов позволит избежать неприятностей, связанных с выдавливанием сальников. Возрастание давления в картере редко ведет к выстреливанию щупа, так как происходит масштабное выдавливание смазки. Независимо от того, какое масло для ej204 использует водитель, двигатель «потеет» по всем прокладкам и сальникам.

Замена и диагностика свечей на «оппозите» затруднительна. Возможность проведения операции без смотровой рамы определяется моделью авто, на котором смонтирован мотор. В любом случае откручивание свечей займет больше времени, чем аналогичное мероприятие, проводимое на рядном двигателе.

Краткий обзор неисправностей и способов их устранения

Неисправности двигателя моментально увеличивают расход топлива. Если на них не обратить внимание, то автомобиль в скором времени будет полностью обездвижен. Мотор ej204 очень чувствителен даже к мелким поломкам. Когда близится капремонт, объем возникающих неполадок катастрофически большой. Многие владельцы покупают новый агрегат, не желая заниматься восстановлением поношенной силовой установки. При этом согласно отзывам водителей рекомендовано делать свап в сторону увеличения мощности. Широкий модельный ряд ej204 позволяет это делать.

Конструктивная схема такова, что порыв ремня ГРМ ведет к удару поршней с клапанами. Ремонт в таком случае потребует демонтажа мотора.

Процесс ремонта ej204

Варианты тюнинга и доработок мотора ej204

Наиболее часто автовладельцы Subaru начинают тюнинг движков с перепрошивки параметров электронного блока управления. Это позволяет прибавить в табун до 10-20 лошадей. Расход топлива при этом не сильно возрастает, но только при условии грамотной настройки. Помпа для масла должна обеспечивать нормальную смазку всех трущихся узлов, поэтому перед прошивкой желательно продиагностировать состоянии масляной системы и качество масла.

Лучше всего для свапа подходит EJ204L. Это наиболее экономичный мотор, не требующий замены навесного оборудования и переделок при установке на место EJ204. Нормы экологичности у него также улучшены. Такой тюнинг вызовет возрастание мощности с 155 до 180-190 лошадок , что значительно улучшит динамические характеристики авто. Найти описание процесса замены двс не составит труда, так как это частое мероприятие у субароводов.

Устройство моторов во многом одинаково, поэтому с техобслуживанием у автовладельца проблем не возникнет.

Список моделей авто, в которые устанавливался двигатель

Мотор ej204 устанавливался преимущественно на автомобили Subaru. Наиболее часто его можно встретить на следующих машинах:

• Subaru Impreza II;
• Subaru Impreza III;
• Subaru Forester;
• Subaru Legacy.

Другие производители серийно не использовали ej204. Была попытка использовать данный мотор на транспортных средствах компании Isuzu, но отсутствие возможностей качественно оказывать постпродажное техническое обслуживание «оппозитнику» помешало в реализации этого проекта.

Перечень модификаций ej204

Моторы ej204 имеют две основные модификации, значительно отличающиеся по мощности:

• EJ204 DOHC 155 hp. Имеет 155 лошадиных сил. Выпускается с 1999 года. Является одним из наиболее надежных моторов семейства. Часто тюнингуется, так как форсировка имеет большой потенциал;
• EJ204 DOHC 180 hp.
  Стремление увеличить мощность привело к многим конструктивным изменениям. Так, например, во впускном тракте имеется AVCS, а поршни рассчитаны под большую степень сжатия. Помимо конструктивных изменений, увеличивающих вес двс, изменения коснулись и электронного блока управления.

Двигатель ej204 имеет множество модификаций, разработанных под конкретные модели авто. Например:

• (EJ204 Impreza II). Устанавливается на Subaru Impreza второго поколения;
• (EJ204 Impreza III). Усовершенствованная конструкция, позволяющая третьему поколению Subaru Impreza оставаться востребованными на рынке.

На данный момент самой современной из всей серии EJ204 является модель EJ204L.

Оппозитные двигатели плотно засели в автомобили Subaru. Несмотря на недостатки, моторы ej204 остаются востребованными на рынке. Достоинства, которыми обладают «опозиты», не позволят вытеснить их из подкапотного пространства унифицированными рядниками.

Технические характеристика двигателя

Производство	Gunma Oizumi Plant
Марка двигателя	ej204
Годы выпуска	1999 — н. в
Материал блока цилиндров	алюминий
Система питания	инжектор
Тип	оппозитный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	80.6
Диаметр цилиндра, мм	92
Степень сжатия	10.0 (EJ204 Impreza II) 10.2 (EJ204 Impreza III)
Объем двигателя, куб.см	1994
Мощность двигателя, л.с./об.мин	150 / 6000 158 / 6400 160 / 6400 190 / 7100
Крутящий момент, Нм/об.мин	186 (19) / 3200 196 (20) / 3200 196 (20) / 4400
Топливо	АИ95, АИ98
Экологические нормы	Евро 4
Вес двигателя, кг	—
Расход топлива, л/100 км (для Subaru Impreza) — город — трасса — смешан.	— 9.8 7. 4 8.2
Расход масла, гр./1000 км	до 800
Масло в двигатель	0W-30 5W-30 5W-40 10W-30 10W-40
Сколько масла в двигателе, л	5.0
Замена масла проводится, км	10000 (лучше 7500)
Рабочая температура двигателя, град.	90-95
Ресурс двигателя, тыс. км — по данным завода — на практике	— — 250+
Тюнинг — потенциал — без потери ресурса	— 400+ —
Двигатель устанавливался	Subaru Impreza II Subaru Impreza III Subaru Forester Subaru Legacy

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Поделиться с друзьями:

ремонтопригодность, на какие автомобили устанавливается

Мотор ej204 был произведен на основе оппозитного двигателя ej20. Создавались представленные модели на заводе Gunma Oizumi Plant. Представленная фирма является составляющей мощнейшего холдинга Subaru. Разрабатывался силовой агрегат в основном для удовлетворения внутренних необходимостей.

Основным различием рассматриваемого агрегата ej204 от аналогичных у конкурирующих организаций является его оппозитная конструкция. Мотор оснащен четырьмя цилиндрами. Горизонтально-оппозитные виды моторов являются фирменной особенностью транспортных средств марки Субару.

Управление данной компании уделят огромное внимание внедрению обновлений и новшеств, по этой причине модернизация двигателя внутреннего сгорания происходит с довольно частой периодичностью. По этой причине мотор ej204 обладает множеством моделей, которые зависят от поколения транспортного средства, рынка сбыта, года выпуска и многих других нюансов. Технические показатели различаются между собой довольно существенно. Например, компрессия ej204 может быть от 10.0 до 11. Всегда остаётся стабильным при введении любых обновлений – это порядок функциональности цилиндров.

Оппозитное размещение поршней дает возможность удачно гасить появляющиеся сторонние вибрации. Звук рабочего мотора гораздо более тихий и обладает специфичным субаровским оттенком. Применение представленного двигателя дает возможность заметно понизить центр тяжести, благодаря чему значительно улучшаются динамические показатели транспортного средства.

Содержание

• Недостатки моторов данной серии
• Ремонтные работы силовой установки
• Возможные поломки и методы их устранения
• Существующие варианты тюнинга ej204
• Модели автомобилей, в которых устанавливался двигатель
• Существующие модификации ej204

Недостатки моторов данной серии

Имеются в данном моторе и недостатки, из-за которых во многом осложняются ремонтные работы и диагностика транспортного средства. Из-за того, что конструкция двигателя не является стандартной, становится более сложным его техническое обслуживание. И это в то время, когда показатели двигателя не лучше рядных серий агрегатов внутреннего сгорания с таким же объемом.

Так, к примеру, произвести замену свечей на двигателе довольно сложно и проблемно по причине того, что к ним трудно добраться. Нужно иметь в виду, что силовая установка имеет большую чувствительность к маслу, которое применяется. Капитальный ремонт также проводится далеко не в каждом сервисе по ремонту автомобилей. По этой причине огромное количество автовладельцев приобретают новый мотор. Среди минусов всех серий ej20 имеется ситуация, когда в случае обрыва ремня ГРМ гнутся клапана.

Ремонтные работы силовой установки

Оппозитная конструкция двигателя вносит определенные коррективы в нюансы проведения ремонта и обслуживания. Для того, чтоб провести некоторые операции часто необходимо осуществлять демонтаж мотора. В сравнении с рядными двигателями, процесс демонтажа оппозитного конкурента осуществляется гораздо легче.

Почти всегда играет немаловажную роль, какого качества масло применяется в двигателе. Изготовитель советует применять лишь самые лучшие синтетические масла, среди которых:

• 0W-30;
• 5W-30;
• 10W-30.

Производить замену смазки нужно после каждых 7-8 тыс. км пробега. Расход масла на автомобиле, который только вышел из завода, приятно порадует автовладельцев. Но в поношенном двигателе ej204 производить замену смазки нужно гораздо чаще, в некоторых случаях даже каждый день.

Произведение регулирования клапанов является обязательным далеко не на каждой модели двигателя. У изготовителя случались пробы применять гидрокомпенсаторы. Выявить, необходимо ли производить регулировку на вашем средстве передвижения можно в сервисном центре при произведении диагностических процедур.

Благодаря очистке вентиляции картерных газов имеется возможность предотвратить неприятности, которые связаны с выдавливанием сальников. Повышение давления в картере иногда стает причиной выстреливания щупа, ведь осуществляется большое выдавливание смазки. Несмотря на то, какое масло будет применять автовладелец, двигатель довольно часто «потеет».

Довольно часто осуществить смену или произвести диагностику свечей на двз достаточно затруднительно. Вероятность осуществления данных действий без применения смотровой рамы выявляется моделью конкретного автомобиля. Во всех ситуациях откручивание свечей занимает гораздо большее количество времени, нежели такая же процедура, которая проводится на рядном двигателе.

Возможные поломки и методы их устранения

Поломки двигателя стают причиной моментального увеличения расходности топлива. В случае, когда вовремя на них не обратить должное внимание, то транспортное средство в ближайшее время станет полностью обездвижено.

Мотор ej204 имеет большую чувствительность даже к мельчайшим неисправностям. Когда приближается капитальный ремонт, объем появившихся неполадок является катастрофически большим и имеет огромные масштабы.

Большинство автовладельцев приобретают новый агрегат, так как не имеют желания заниматься ремонтом, который скрывает в себе много сложностей и нюансов. Также, при проведении восстанавливающих процедур, если учитывать рекомендации автолюбителей, рекомендуется регулировать свап на увеличение мощности. Большой модельный ряд данных оппозитных двигателей дает возможность это производить.

Конструктивная схема такая, что порыв ремня ГРМ станет причиной удара поршней с клапанами. Ремонтные работы при возникновении таких неприятностей будут требовать демонтажа всего мотора. Двигателя обладает довольно большим весом, по этой причине его лучше не снимать самостоятельно, а лучше обратиться к профессионалам.

Существующие варианты тюнинга ej204

Довольно часто владельцы автомобилей Subaru производят тюнинг двигателей с перепрошивкой параметров электронного блока управления. Благодаря тому имеется возможность добавить до 10-20 лошадей. Расходность топливной смеси после этой процедуры значительно не увеличивается, но лишь в тех случаях, когда была произведена качественная настройка. Помпа для масла обязана функционально обеспечивать хорошую смазку каждого трущегося узла, по данной причине перед тем, как приступить к прошивке, лучше предварительно провести диагностические процедуры состояния масляной системы и качество используемого масла.

Благодаря осуществлению более сложных изменений увеличивается объём количества сгораемой топливной смеси за конкретный временной промежуток. Для данных целей нужно произвести увеличение степени сжатия. Система охлаждения потребует проведения множественных изменений в подобных случаях.

Прекрасно для свапа подойдет EJ204L. Это самый экономичный мотор, который не требует произведения замены навесного оборудования и исправлений во время монтажа на место EJ204. Показатели экологичности намного лучше. Подобный тюнинг станет причиной значительного роста мощности с 155 до 180-190 лошадиных сил, за счет чего заметно улучшаться динамические показатели транспортного средства. Описание процедуры замены двс довольно просто, ведь это является довольно частой процедурой у владельцев таких автомобилей. Устройство моторов имеет много общего, по этой причине с техобслуживанием владельцев транспортных средств проблем обычно нет.

Модели автомобилей, в которых устанавливался двигатель

Производится установка мотора ej204 наиболее часто только на автомобильные средства марки Subaru. Довольно часто он встречается на таких моделях автомобилей:

• Subaru Impreza II;
• Subaru Impreza III;
• Subaru Forester;
• Subaru Legacy.

Прочие изготовители в основном не применяют данный тип двигателя. Случались попытки применить представленный мотор на Isuzu, но не было возможности выполнять техническое обслуживание на высоком качественном уровне, поэтому этот проект не был реализован.

Существующие модификации ej204

Моторы данного типа разделяются на две основные модификации, которые имеют существенные отличия по показателям мощности двигателя:

• EJ204 DOHC 155 hp. обладает 155 лошадиными силами. Производится с 1999 года. Представляет собой самый надежный мотор данной серии. Довольно часто производятся тюнинговые работы, ведь форсировка обладает большими возможностями;
• EJ204 DOHC 180 hp. Из-за стремления сделать мощность большей появились конструктивные изменения в большом количестве. К примеру, во впускном тракте есть AVCS, а поршни подходят под более высокую степень сжатия. Кроме конструктивных перемен, которые значительно увеличивают вес двигателя, модификации затронули и электронный блок управления.

На сегодняшний день наиболее новой и современной из всей линейки считается модель EJ204L.

Производство	Gunma Oizumi Plant
Марка двигателя	ej204
Годы выпуска	1999 — н.в
Материал блока цилиндров	алюминий
Система питания	инжектор
Тип	оппозитный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	80.6
Диаметр цилиндра, мм	92
Степень сжатия	10.0 (EJ204 Impreza II) 10.2 (EJ204 Impreza III)
Объем двигателя, куб.см	1994
Мощность двигателя, л.с./об.мин	150 / 6000 158 / 6400 160 / 6400 190 / 7100
Крутящий момент, Нм/об. мин	186 (19) / 3200 196 (20) / 3200 196 (20) / 4400
Топливо	АИ95, АИ98
Экологические нормы	Евро 4
Вес двигателя, кг	—
Расход топлива, л/100 км (для Subaru Impreza) — город — трасса — смешан.	— 9.8 7.4 8.2
Расход масла, гр./1000 км	до 800
Масло в двигатель	0W-30 5W-30 5W-40 10W-30 10W-40
Сколько масла в двигателе, л	5.0
Замена масла проводится, км	15000 (лучше 7500)
Рабочая температура двигателя, град.	90-95
Ресурс двигателя, тыс. км — по данным завода — на практике	— 250+
Тюнинг	—
— потенциал	400+
— без потери ресурса	—
Двигатель устанавливался	Subaru Impreza II Subaru Impreza III Subaru Forester Subaru Legacy

Представленные двигатели являются своеобразной фишкой автомобилей марки Subaru. Хоть имеются и определенные минусы, моторы ej204 довольно популярны на современном рынке и имеют стабильный спрос. Преимущества, которые имеют «оппозиты», не дают возможности вытеснить их унифицированными рядниками.
