Электромагнитным называется сцепление, в котором сжатие ведущих и ведомых деталей осуществляется электромагнитными силами. Электромагнитные сцепления являются постоянно разомкнутыми.

Схема электромагнитного фрикционного сцепления представлена на схеме 1. Нажимной диск 2 соединен пальцами с диском 4, в котором находится электромагнит 8. К электромагниту подводится ток от генератора через щетки 7 и контактные кольца 5. Якорь электромагнита закреплен на кожухе 1 сцепления, который связан с маховиком 11 двигателя.

Схема 1 – Электромагнитное фрикционное сцепление

1 – кожух; 2 – нажимной диск; 3 – якорь; 4 – диск; 5 – кольцо; 6 – муфта; 7 – щетки; 8 – электромагнит; 9 – пружина; 10 – ведомый диск; 11 – маховик

При малой частоте вращения коленчатого вала двигателя сцепление выключено пружинами 9. При увеличении частоты вращения коленчатого вала подводимый ток к электромагниту создает магнитное поле и электромагнит притягивается к якорю. Вместе с электромагнитом перемещается нажимной диск 2, который прижимает ведомый диск 10 к маховику 11 двигателя, и сцепление выключается.

При переключении передач сцепление выключается устройством, которое находится в рычаге переключения передач и прерывает поступление тока в электромагнит.

Муфта 6 предназначена для блокировки сцепления при пуске двигателя буксированием автомобиля.

Порошковое электромагнитное сцепление

Электромагнитное порошковое сцепление представлено на схеме 2. Ведущими деталями сцепления являются маховик 1 двигателя и магнитопроводы 2, прикрепленные к маховику болтами, ведомыми частями – диски 8 из немагнитного материала, приклепанные к ступице, установленной на шлицах первичного вала коробки передач.

Схема 2 – Устройство электромагнитного порошкового сцепления

1 – маховик; 2, 3, 6, 7 – магнитопроводы; 4 – обмотка; 5 – вывод; 8 – диск; 9 – картер;

К дискам прикреплены два магнитопровода 6 и 7. В картер 9 сцепления запрессован магнитопровод 3 с обмоткой возбуждения 4, один конец которой соединен с массой автомобиля, а другой – с выводом 5. Магнитопроводы 2, 6 и 7 разделены зазорами, которые заполнены ферромагнитным порошком (жидким или из коррозионностойкой стали), обладающими высокими магнитными свойствами.

Принцип работы

При отсутствии тока в обмотках возбуждения сцепление выключено, так как между его ведущими и ведомыми деталями отсутствует силовая связь.

При подведении тока к обмотке возбуждения создается магнитное поле. Под его действием частицы ферромагнитного порошка притягиваются друг к другу и одновременно к магнитопроводам 2, 6 и 7.

В результате между ведущими и ведомыми деталями сцепления создается силовая связь, которая зависит от силы тока, поступающего в обмотку возбуждения.

При малой силе тока в обмотке возбуждения сцепление пробуксовывает, что необходимо при трогании автомобиля с места. При увеличении силы тока в обмотке возбуждения буксование сцепления уменьшается до полной блокировки ведущих и ведомых деталей, и сцепление включается.

Особенности

Электромагнитные сцепления относятся к сцеплениям с автоматическим управлением, у которых педаль сцепления на автомобиле обычно отсутствует. Такие автомобили называются автомобилями с двухпедальным управлением. Автоматическое управление сцеплением может быть обеспечено применением вакуумного, пневматического, гидравлического, электрического или комбинированного приводов.

Смотрите также

• Сцепление автомобиля
• Однодисковые сцепления с периферийными пружинами
• Сцепление ВАЗ — однодисковое с диафрагменной пружиной
• Сцепление с конической пружиной
• Центробежное сцепление автомобилей
• Двухдисковые сцепления — устройство и схема
• Двухдисковые сцепления КамАЗ и МАЗ
• Гидравлическое сцепление — схема и принцип работы
• Неисправности и техническое обслуживание сцепления

Электромагнитные сцепления

Электромагнитные сцепления с автоматизированным управлением

Электромагнитные сцепления позволяют автоматизировать управление сцеплением. На рисунке, в качестве при­мера приведена схема электромагнитного сцепления.

Электрическая схема управления электромагнитного сцепления.

Нажимной диск 3

жестко связан с сердечником электромагнита 5.  Якорь электро­магнита 4 жестко соединен с кожу­хом 2 сцепления. При возбуждении обмотки сердечник 5 электромагнита притягивается к якорю 4 и зажимает ведомый диск 1 сцепления между ма­ховиком и нажимным диском. При размыкании тока сердечник оттяги­вается от якоря пластинчатыми пружинами. Сила, с которой ведомый диск зажимается между маховиком и нажимным диском, зависит от силы тока в обмотке электромагнита. В момент трогания автомобиля с места на первой передаче или на заднем ходу переключатель 8 (б), установленный на рычаге переключения коробки передач, выклю­чается.

Независимое питание обмотки возбуждения генератора 7 обеспечивается от аккумуляторной батареи. В процессе трогания автомобиля с места число оборотов двигателя, а следовательно, и генератора, постепенно увеличивается; соответственно возрастает сила тока, вырабатываемого генератором и поступающего в обмотки электромагнита сцепления

14, а значит и сила, зажимающая ведо­мый диск сцепления. Автомобиль плавно трогается с места.

Быстрота нарастания тока, а, следовательно, и плавность трога­ния с места зависят от величины сопротивлений R₂ и Rз. Первое из них регулируется при наладке механизма, а второе может вклю­чаться или выключаться переключателем 9 водителем в зависимости от эксплуатационных условий трогания с места. При переключении передач на ходу автомобиля переключатель 8 включается, и ток от аккумуляторной батареи проходит не только через обмотку возбуждения генератора 7, но и через обмотку его якоря. При этом ток, поступающий в обмотки электромагнита сцепления 14, нарастает интенсивнее, и сцепление включается более резко.

В случае неисправности генератора с помощью переключателя 11 можно перейти на питание электромагнита сцепления

14 от акку­муляторной батареи. При больших углах открытия дроссельной заслонки контакты 12 замыкаются, сопротивление R1 выключается и сила, сжимающая ведомый диск, увеличивается. Сцепление выключается при автоматическом размыкании контактов 13 в соответствую­щих положениях рычага переключения коробки передач.

Контакты 10 управляются от реле обратного тока и обеспечивают возможности зарядки аккумуляторной батареи, когда напряжение генератора достигает достаточной величины. Одновременно генера­тор переходит на режим самовозбуждения.

При включении храповой муфты 6 (а) можно в случае разрядки аккумуляторной батареи пускать двигатель буксировкой автомобиля.

С износом фрикционных накладок ведомого диска сцепления уве­личивается воздушный зазор между якорем и сердечником электромагнита, а следовательно, увеличиваются и потери в магнитопроводе. Для нормальной работы сцепления необходимо регулировать электрические сопротивления в соответствии с износом накладок.

Мощность потребляемого электромагнитным сцеплением тока составляет 25—40 Вт. Ток даже при относительно малых числах оборотов идет от генератора и аккумуляторная батарея не разря­жается. Расчет электромагнитных сцеплений приводится в специаль­ной литературе.

Регулировка электромагнитного сцепления

Регулировка сцепления применяется главным образом для того, чтобы в эксплуатации иметь возможность поддерживать зазор в установленных пределах. Для этого обычно регулируют длину тяг привода от педали с проверкой зазора по свободному ходу педали.

В сцеплениях с центральной пружиной часто предусматривают, кроме того, регулировку силы нажатия пружины по размеру А с установлением этого размера регулировочными прокладками 5.

При сборке сцепления регулируют одновременность нажатия на все рычажки при соприкосновении с муфтой.

Что такое электромагнитная муфта? (с картинками)

`;

Автомобили

Факт проверен

Джессика Рид

Дата последнего изменения: 01 ноября 2022 г.

Электромагнитные муфты используют магнитную силу для включения и выключения сцепления в транспортном средстве или другом механизме. В автомобилях как с механической, так и с автоматической коробкой передач используется сцепление для преобразования мощности, создаваемой двигателем автомобиля, в силу, вращающую колеса автомобиля. Электромагнитное сцепление является наиболее часто используемым типом сцепления в автомобилях. И магнитная сила, и трение помогают колесам автомобиля вращаться с нужной скоростью.

Двигатель автомобиля постоянно крутится во время движения автомобиля, а колеса нет.

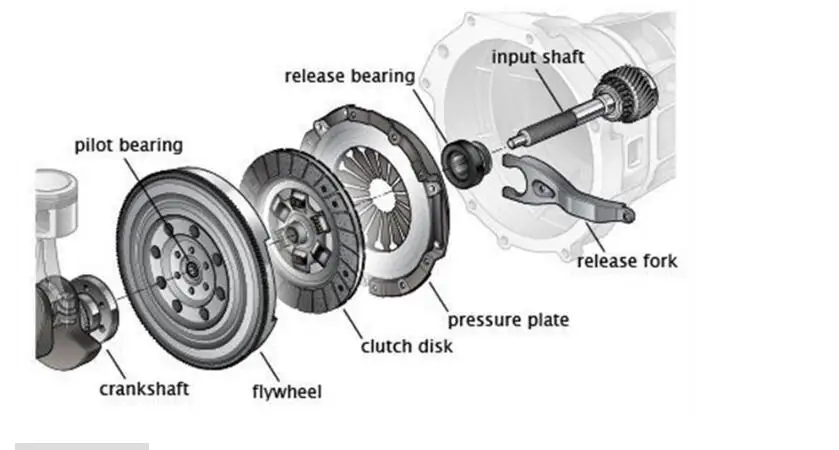

Сцепление в автомобиле позволяет трансмиссии и двигателю соединяться и вращаться вместе, а затем разъединяться, когда автомобилю нужно переключить передачу или затормозить. Если трансмиссия останется подключенной к двигателю, а водитель попытается затормозить, двигатель заглохнет или выключится.

При включении сцепления в роторе создается магнитное силовое поле. Ротор — это часть сцепления, прикрепленная к двигателю. По мере того, как магнитное поле становится сильнее, часть, известная как якорь, притягивается к ротору. Якорь соединяется с ротором и начинает вращаться с той же скоростью, что и уже вращающийся ротор. Как только это соединение установлено, вращательное движение начинает вращать колеса автомобиля, и автомобиль движется вперед.

В какой-то момент водителю нужно будет остановить машину. Для этого электромагнитная муфта должна отключиться, чтобы колеса могли перестать вращаться, в то время как двигатель продолжает вращаться свободно. Для этого магнитное поле медленно уменьшается до тех пор, пока якорь не отсоединится от маршрутизатора, а колеса не остановятся.

Трение также влияет на проворачивание сцепления. После включения электромагнитной муфты трение между фрезером и якорем позволяет им сцепляться и вращаться с одинаковой скоростью. Однако трение приводит к износу материалов с течением времени, и материалы, используемые в электромагнитной муфте, определяют, насколько хорошо она выдерживает трение.

Электромагнитная муфта работает как для создания мощности, так и для торможения. В автомобиле сцепление помогает передавать мощность от двигателя к шинам, когда водитель нажимает педаль газа. Другие машины могут использовать электромагнитную муфту в качестве тормоза. Магнитная сила притягивает к себе тормозные колодки, а трение тормозных колодок замедляет и останавливает машину.
