Проблемы и надежность Chevrolet Aveo 1.4 (F14D4)
Двигатель F14D4 выпускался в Корее, но в его основе лежит созданный инженерами Opel 1,4-литровый двигатель. Это не полный аналог немецкого двигателя, а его упрощенная и удешевленная версия для бюджетных автомобилей. Аналогичных или взаимозаменяемых деталей у корейского и немецкого мотора не много.
Вообще первый образец двигателя объемом 1,4-литра для корейских Chevrolet появился в 2002 году. Это мотор F14D3. В 2008 году мотор обновили – таким образом, появилась модификация F14D4. Этот агрегат развивает 101 л.с. против 94 у предшественника.
Прибавку в мощности обеспечили фазовращатели, появившиеся на обоих распредвалах. Также модернизированный двигатель получил электронную дроссельную заслонку. А вот гидрокомпенсаторов после модернизации не стало. Степень сжатия подросла на 1 единицу (с 9,5 до 10,5).
Этот двигатель довольно надежен, но его обслуживание вызывает определенные хлопоты. Хотя его предшественник многих удивил неожиданной кончиной из-за встречи поршней и клапанов.
На нашем YouTube-канале вы можете посмотреть разборку двигателя 1.4, снятого с Chevrolet Aveo.
Выбрать и купить двигатель для Chevrolet вы можете в нашем каталоге контрактных моторов.
Дроссельная заслонка
Электронная дроссельная заслонка выходит из строя по причине перетирания графитовой дорожки потенциометра или загибания усика-контакта. В этом случае возникает ошибка, указывающая на несоответствие показаний датчиков заслонки: датчик тут двойной. Иногда в решении проблемы помогает вскрытие крышки датчика-потенциометра и отгибание усика. Если будут обнаружены протертые дорожки потенциометра, то придется менять заслонку целиком.
Также виновником ошибок по дроссельной заслонке могут быть разъемы на ней и на блоке управления двигателем. На них попадает грязь и влага, что приводит к неисправностям и сбоям.
Крышка расширительного бачка охлаждающей жидкости
Распространенная проблема, связанная с двигателем F14D4 – неисправность клапана в крышке расширительного бачка охлаждающей жидкости. При неисправности двигатель начинает «кипеть» без признаков повышения температуры. Разумеется, это связано с избыточным давлением в контуре охлаждения. Во многих случаях избыточное давление приводит к растрескиванию самого бачка.
А ведь для решения или предотвращения этой неприятности достаточно поменять крышку бачка. Клапан в крышке «залипает» с регулярностью один раз в 4-5 лет.
Фазорегуляторы
Двигатель F14D4 познакомил владельцев Aveo с так называемым «дизелением»: это когда бензиновый двигатель начинает тарахтеть как старый дизель. Обычно такой цокот раздается в первые секунды после запуска двигателя. Разумеется, дело в фазорегуляторах, встроенных в шестерни распредвалов, или в клапанах, управляющих ими. Это именно они цокают и гремят из-за недостатка в поступающем в них масла.
Первые два года выпуска на двигатель F14D4 устанавливали дефектные фазовращатели, которые выходили из строя в течение 10 000 – 30 000 км. Фазовращатели меняли по гарантии целиком. Новые исправные шестерни двигателя F14D4 имеют следующие номера: на впускном распредвале 55567049, а на выпускном – или 55567048. Кстати, дефектные фазовращатели достались также двигателям GM F16D4 и F18D4, а также аналогичным агрегатам Opel Z16XER, Z18XER (номера исправных фазовращателей следующие: 5636632, 5636631). Их приходилось менять в сборе с управляющими клапанами.
Клапаны фазорегуляторов
Срок службы клапанов сильно зависит от качества и чистоты моторного масла. Их работа нарушается при засорении встроенных в них фильтрующих сеток. Опять же, в большинстве случаев восстановить работу клапанов фазорегуляторов можно их промывкой в растворителе. Если промывка не помогает, то придется покупать и ставить новые клапаны (55567050 или 1235299).
При неисправностях, связанных с работой фазорегуляторов, возникают ошибки по синхронизации и положению распредвалов.
Масляный теплообменник
На двигателе F14D4 появился масляный теплообменник, на предшественнике его не было. Тут ситуация стандартная: нередко пробивает уплотнительную прокладку или колечко, из-за чего антифриз может примешиваться к моторному маслу или наоборот. В теплообменнике около 9 различных резиновых уплотнений, которые надо менять комплектом.
Электронный термостат
Двигателю F14D4 достался термостат с электронным управлением. С виду это обычный термостат, только на нем есть электроразъем, а внутри находится управляющий нагревательный элемент. Термостат может начать чудить, из-за чего возникнет риск перегрева или наоборот двигатель будет прогреваться плохо. Новый термостат на двигатель F14D4 стоит порядка 50 у.е. А ходит он порядка 60 000 – 90 000 км.
По перед заменой стоит очистить контакты в разъеме. Не исключено, что чистка исправит ситуацию с его работоспособностью.
Двигатель F14D4 получился горячим: циркуляция антифриза по большому кругу начинается при температуре 105°С, а полностью термостат открывается при 120°С.
Это обстоятельство сказывается на ресурсе масла и сроке службы резиновых уплотнений двигателя F14D4.
Модуль катушек зажигания
Катушки зажигания на двигателе F14D4 идут одним блоком, что характерно для моторов GM / Opel. Если из строя выходит одна катушка, то приходится менять весь блок. На неисправность модуля катушек указывают соответствующие ошибки.
В большинстве случаев неисправность и ошибка возникает из-за пробоя пластикового изолятора – на нем будут видны следы оплавления. На самом деле, можно просто восстановить изоляцию – удалить пластик в месте пробоя и восстановить изоляцию диэлектрическим полимером.
Ну а продлить срок службы модуля зажигания можно регулярной своевременной заменой свечей зажигания.
Выбрать и купить катушку зажигания для двигателя Chevrolet вы можете на нашем сайте.
Ремень ГРМ
На моторе-предшественнике F14D3 ремень ГРМ был просто бедой. Его нужно менять с интервалом в 60 000 км, но на практике он рвался при вдвое меньших пробегах.
Двигатель приходилось капиталить. На двигателе F14D4 ремень ходит несравнимо лучше, а менять его можно с интервалом в 160 тыс. км.
Ремень служит достаточно долго и не рвется в самый неподходящий момент.
Кстати, при замене ремня ГРМ неквалифицированных мастера могут напортачить: отломать лепесток импульсного кольца выпускного распредвала. Для его установки придется снимать распредвал и правильно устанавливать новое кольцо, для чего потребуется особая направляющая.
Привод клапанов
Если проблема с ресурсом ремня ГРМ на двигателе F14D4 отсутствует, то привод клапанов добавил свои хлопоты. Контролировать и при необходимости регулировать зазоры клапанов на этом двигателе нужно каждые 100 000 км. Проблема в том, что процесс регулировки весьма сложен. Нужно измерить существующие зазоры, снять распредвалы. Затем желательно промерить имеющиеся толкатели-стаканчики и вычислить размеры стаканчиков для регулировки.
Стаканчики-толкатели недешевые, их тут 16 штук (по количеству клапанов). Устанавливать . И так часто бывает, что после установки распредвалов зазоры не попадают в допуски. И тогда подбор нужно начинать фактически с нуля.
Некорректные тепловые зазоры клапанов становятся причиной пропусков зажигания.
Блок цилиндров
Блок цилиндров двс Шевроле Лачетти, Шевроле Авео отлит чугуна, цилиндры расточены непосредственно в блоке. Рубашка охлаждения двигателя и масляные каналы выполнены в теле блока цилиндров.
Здесь по ссылке вы найдете актуальный перечень конкретных автомобилей Chevrolet на разборке и сможете заказать с них запчасти.
Запчасти Chevrolet Aveo Sedan 1.4 2008
В двигатель F14D3 производителя GM вошли разработки моторов X14XE и Z14XE, использовавшихся с 1994 года в автомобилях Opel. Например, большинство деталей шатунно-поршневой группы в этих силовых приводах являются взаимозаменяемыми.
Основную задачу – обеспечение 94 л. с. при объеме цилиндров всего 1,4 л – конструкторы с успехом решили. Добавили гидрокомпенсаторы и EGR клапан для удобства эксплуатации и обеспечения экологических норм, соответственно.
ДВС F14D3
Изначально в двигателе, открывающем серию F, использован минимальный объем цилиндров 1,4 л. Это задумано для сверхмалого расхода топлива на 100 км пробега: 6 л — трасса, 7 л — смешанный и 8,5 л — городской цикл. Традиционно для снижения вибрационных и ударных нагрузок использована рядная схема двигателя и блок из чугуна с гильзами из этого же материала.

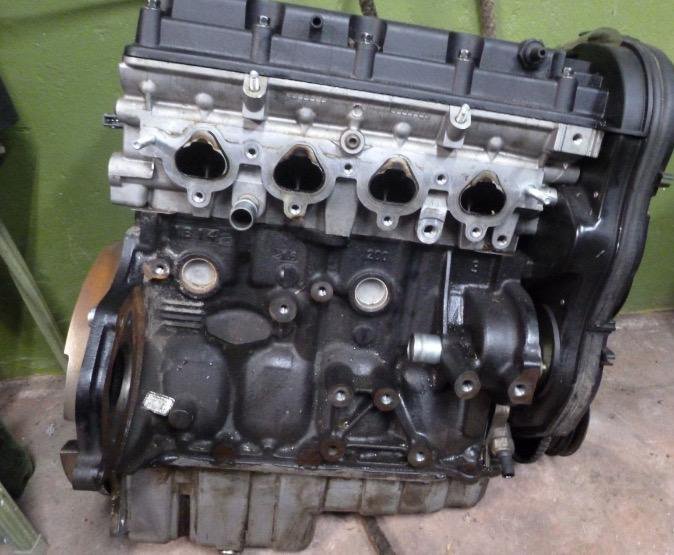

Блок цилиндров F14D3
Защиты от соударения штоков клапанов с поршнями здесь нет, поэтому мотор гнет клапана с 90% вероятностью в случае обрыва ГРМ ремня. За счет газораспределения по схеме DOHC 16V удалось увеличить мощность силового привода. Имеется потенциал в пределах 120 л. с., поэтому возможна форсировка до этого уровня своими руками.
ГБЦ F14D3
Все входящие в капремонт операции описаны и проиллюстрированы, внесены в мануал. Для владельцев Chevrolet с этими движками технические характеристики F14D3 собраны в таблицу:
| Изготовитель | GM DAT |
| Марка ДВС | F14D3 |
| Годы производства | 2000 – 2008 |
| Объем | 1399 см3 (1,4 л) |
| Мощность | 69 кВт (94 л. с.) |
| Момент крутящий | 130 Нм (на 4200 об/мин) |
| Вес | 112 кг |
| Степень сжатия | 9,5 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | DIS-2 |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | пластиковый |
| Выпускной коллектор | литой чугунный |
| Распредвал | оригинальный профиль кулачков |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 77,9 мм |

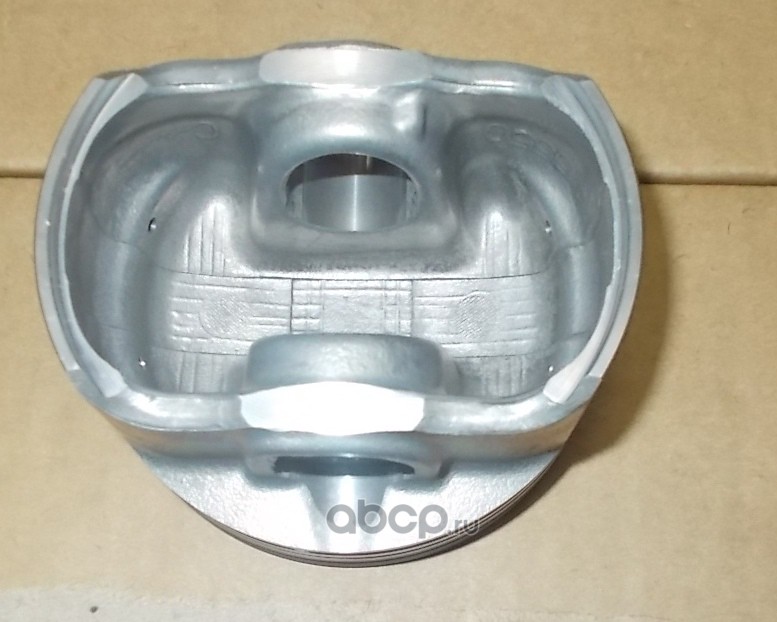

| Поршни | алюминиевые, стандартная юбка |
| Коленвал | 5 опор, 3 противовеса |
| Ход поршня | 73,4 мм |
| Горючее | АИ-95 |
| Нормативы экологии | Евро-4 |
| Расход топлива | трасса – 6,1 л/100 км смешанный цикл 7 л/100 км город – 8,6 л/100 км |
| Расход масла | максимум 0,6 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 10W30 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, ЛукОйл, Роснефть |
| Масло для F14D3 по составу | зимой синтетика, летом полусинтетика |
| Объем масла моторного | 3,75 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 250000 км реальный 350000 км |
| Регулировка клапанов | гидрокомпенсаторы |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 6,2 л |
| Помпа | Ashika 35-W0-000, Aquaplus 85-4580, Aisin W0-006, Airtex 1633, GMB GWG-12A |
| Свечи на F14D3 | Bosch 0242232502, Beru Z340, Z16, UXT11, UXF79 |
| Зазор свечи | 1,1 мм |
| Ремень ГРМ | Gates K015419XS |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | AWM EA0901, Ashika 20-W0-005, AMC DA-747, Alco MD-8010 |
| Масляный фильтр | Blue Print ADG02102, Ashika 10-03-398, AMC DO-710, Alco SP-935 |
| Маховик | Japco 91W01, Japan Parts VL-W01, Ashika 91-0W-W01 |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | Freccia G11268, BGA VG11268, AE VAG96112 |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 25 Нм маховик – 35 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 50 Нм + 45° (коренной) и 25 Нм + 30° + 15° (шатунный) головка цилиндров – 5 стадий 25 Нм +60° + 60° + 60° + 10° |
Приведенное описание параметров в принципе соответствует «опелевским» движкам 1994 года.
Особенности конструкции
В двигатель F14D3 разработчики концерна GM заложили следующие решения:
- чугунный блок с гильзами цилиндров из высокопрочного чугуна;
- дюралевая головка блока цилиндров с 16 клапанами, двумя распредвалами по схеме DOHC 16V;
- объемы цилиндров 1399 см3;
- гидрокомпенсаторы для автоматической регулировки тепловых зазоров клапанов без участия пользователя;
- система зажигания DIS-2 с двумя катушками для каждых 2 цилиндров;
- разностороннее расположение каналов впуска/выпуска на ГБЦ, свечные колодцы со стороны выпуска;
- пластиковый впускной коллектор с гладкими внутренними поверхностями каналов.
Гидрокомпенсаторы F14D3
Из-за наличия гидрокомпенсаторов требования к качеству масла у этого ДВС повышенные. Здесь применяется типовое навесное оборудование со средним эксплуатационным ресурсом. Важной особенностью стало применение одинакового блока цилиндров для моторов разного объема этой серии.
Впускной коллектор F14D3
Допускается модернизация собственными силами, например, в виде расточки блока под поршни большего диаметра. В руководство пользователя входят инструкции по обслуживанию и ремонту силового привода. Возможен капитальный ремонт в гараже, сложных и дорогостоящих приспособлений при этом не понадобится.
Перечень модификаций ДВС
Условно модификацией мотора F14D3 можно считать версию F14S3, которой комплектуются автомобили Chevrolet Aveo для украинского рынка. Движок обладает характеристиками:
- мощность – 83 л. с.;
- индекс мощности – 59 л. с./л;
- схема ГРМ – SOHC 8V;
- система зажигания – DIS-2;
- тип двигателя – короткоходный.
Модификация F14S3
Производителем считается Daewoo, создавался силовой привод именно для его моделей Kalos (Klas) c 2002 по 2009 год. Практически все навесное оборудование идентично базовой версии F14D3. Второй разновидностью мотора является улучшенная версия F14D4 с параметрами:
- крутящий момент – 131 Нм;
- мощность – 101 л.
с.; - схема газораспределения – DOHC 16V;
- нормы экологии – Евро-4;
- система зажигания – DIS-4.
с.;Модификация F14D4
Разработчики убрали рециркуляцию выхлопных газов EGR целиком, добавили «фазокрутилку» на второй распредвал и установили на каждый цилиндр свою катушку зажигания. Помимо Chevrolet Aveo этим же движком комплектовались автомобили ЗАЗ Сэнс.
Устройство ГРМ Шевроле Авео 1.4 литра
В приводе ГРМ Авео 1.4 есть ряд важных моментов. Во первых, теперь в ременном приводе не участвует помпа. Насос охлаждающей жидкости вращается отдельным ремнем, вместе с генератором. Хотя на старой версии движка F14D3 шкив помпы не просто вращался за счет ремня ГРМ, он еще и является натяжителем для всего привода. Мало того, теперь замена ремня ГРМ требуется раз в 150 тысяч пробега! Схема ГРМ Авео 1.4 на следующем фото.
Характеристики двигателя Шевроле Авео 1.4 литра
- Рабочий объем – 1399 см3
- Количество цилиндров – 4
- Количество клапанов – 16
- Диаметр цилиндра – 77. 9 мм
- Ход поршня – 73.4 мм
- Привод ГРМ – ремень (DOHC)
- Мощность л.с.(кВт) – 101 (74) при 6400 об. в мин.
- Крутящий момент – 131 Нм при 4200 об. в мин.
- Максимальная скорость – 165 км/ч
- Разгон до первой сотни – 13.1 секунд
- Тип топлива – бензин АИ-95
- Степень сжатия – 10.5
- Расход топлива в городе – 8.6 литров
- Расход топлива по трассе – 5.1 литра
- Расход топлива в смешанном цикле – 6.4 литра
9 ммПлюсы и минусы
В концерн GM входит множество подразделений: Vauxhall, Opel, Holden, GMC, Cadillac, Buick, Alpheon, Daewoo и Chevrolet. Однако самой многочисленной и популярной в начале 2000 годов считалась марка Chevrolet. В линейке производителя F характеристики двигателя объемом 1,4 л считались оптимальными для снижения эксплуатационных расходов. Недостатками конструкции являются:
- частая замена прокладки ГБЦ через 40 тысяч км;
- малый ресурс термостата;
- плавающие обороты и троение из-за забивающихся форсунок особой конструкции.
Форсунка для F14D3
Даже при незначительном образовании нагара на клапанах они начинают подвисать, поэтому рекомендуется прогревать движок до 80 градусов перед поездкой. С другой стороны, устройство ДВС включает в себя клапан ЕГР, гидрокомпенсаторы и небольшие объемы ГСМ, снижающие ежемесячные расходы владельца.
Проблемы и надежность Chevrolet Aveo 1.4 (F14D4)
Двигатель F14D4 выпускался в Корее, но в его основе лежит созданный инженерами Opel 1,4-литровый двигатель. Это не полный аналог немецкого двигателя, а его упрощенная и удешевленная версия для бюджетных автомобилей. Аналогичных или взаимозаменяемых деталей у корейского и немецкого мотора не много.
Вообще первый образец двигателя объемом 1,4-литра для корейских Chevrolet появился в 2002 году. Это мотор F14D3. В 2008 году мотор обновили – таким образом, появилась модификация F14D4. Этот агрегат развивает 101 л.с. против 94 у предшественника.
Прибавку в мощности обеспечили фазовращатели, появившиеся на обоих распредвалах.
Также модернизированный двигатель получил электронную дроссельную заслонку. А вот гидрокомпенсаторов после модернизации не стало. Степень сжатия подросла на 1 единицу (с 9,5 до 10,5).
Этот двигатель довольно надежен, но его обслуживание вызывает определенные хлопоты. Хотя его предшественник многих удивил неожиданной кончиной из-за встречи поршней и клапанов.
На нашем YouTube-канале вы можете посмотреть разборку двигателя 1.4, снятого с Chevrolet Aveo.
Выбрать и купить двигатель для Chevrolet вы можете в нашем каталоге контрактных моторов.
Дроссельная заслонка
Электронная дроссельная заслонка выходит из строя по причине перетирания графитовой дорожки потенциометра или загибания усика-контакта. В этом случае возникает ошибка, указывающая на несоответствие показаний датчиков заслонки: датчик тут двойной. Иногда в решении проблемы помогает вскрытие крышки датчика-потенциометра и отгибание усика. Если будут обнаружены протертые дорожки потенциометра, то придется менять заслонку целиком.
Также виновником ошибок по дроссельной заслонке могут быть разъемы на ней и на блоке управления двигателем. На них попадает грязь и влага, что приводит к неисправностям и сбоям.
Крышка расширительного бачка охлаждающей жидкости
Распространенная проблема, связанная с двигателем F14D4 – неисправность клапана в крышке расширительного бачка охлаждающей жидкости. При неисправности двигатель начинает «кипеть» без признаков повышения температуры. Разумеется, это связано с избыточным давлением в контуре охлаждения. Во многих случаях избыточное давление приводит к растрескиванию самого бачка.
А ведь для решения или предотвращения этой неприятности достаточно поменять крышку бачка. Клапан в крышке «залипает» с регулярностью один раз в 4-5 лет.
Фазорегуляторы
Двигатель F14D4 познакомил владельцев Aveo с так называемым «дизелением»: это когда бензиновый двигатель начинает тарахтеть как старый дизель. Обычно такой цокот раздается в первые секунды после запуска двигателя.
Разумеется, дело в фазорегуляторах, встроенных в шестерни распредвалов, или в клапанах, управляющих ими. Это именно они цокают и гремят из-за недостатка в поступающем в них масла.
Первые два года выпуска на двигатель F14D4 устанавливали дефектные фазовращатели, которые выходили из строя в течение 10 000 – 30 000 км. Фазовращатели меняли по гарантии целиком. Новые исправные шестерни двигателя F14D4 имеют следующие номера: на впускном распредвале 55567049, а на выпускном – или 55567048. Кстати, дефектные фазовращатели достались также двигателям GM F16D4 и F18D4, а также аналогичным агрегатам Opel Z16XER, Z18XER (номера исправных фазовращателей следующие: 5636632, 5636631). Их приходилось менять в сборе с управляющими клапанами.
Клапаны фазорегуляторов
Срок службы клапанов сильно зависит от качества и чистоты моторного масла. Их работа нарушается при засорении встроенных в них фильтрующих сеток. Опять же, в большинстве случаев восстановить работу клапанов фазорегуляторов можно их промывкой в растворителе.
Если промывка не помогает, то придется покупать и ставить новые клапаны (55567050 или 1235299).
При неисправностях, связанных с работой фазорегуляторов, возникают ошибки по синхронизации и положению распредвалов.
Масляный теплообменник
На двигателе F14D4 появился масляный теплообменник, на предшественнике его не было. Тут ситуация стандартная: нередко пробивает уплотнительную прокладку или колечко, из-за чего антифриз может примешиваться к моторному маслу или наоборот. В теплообменнике около 9 различных резиновых уплотнений, которые надо менять комплектом.
Электронный термостат
Двигателю F14D4 достался термостат с электронным управлением. С виду это обычный термостат, только на нем есть электроразъем, а внутри находится управляющий нагревательный элемент. Термостат может начать чудить, из-за чего возникнет риск перегрева или наоборот двигатель будет прогреваться плохо. Новый термостат на двигатель F14D4 стоит порядка 50 у.
е. А ходит он порядка 60 000 – 90 000 км.
По перед заменой стоит очистить контакты в разъеме. Не исключено, что чистка исправит ситуацию с его работоспособностью.
Двигатель F14D4 получился горячим: циркуляция антифриза по большому кругу начинается при температуре 105°С, а полностью термостат открывается при 120°С. Это обстоятельство сказывается на ресурсе масла и сроке службы резиновых уплотнений двигателя F14D4.
Модуль катушек зажигания
Катушки зажигания на двигателе F14D4 идут одним блоком, что характерно для моторов GM / Opel. Если из строя выходит одна катушка, то приходится менять весь блок. На неисправность модуля катушек указывают соответствующие ошибки.
В большинстве случаев неисправность и ошибка возникает из-за пробоя пластикового изолятора – на нем будут видны следы оплавления. На самом деле, можно просто восстановить изоляцию – удалить пластик в месте пробоя и восстановить изоляцию диэлектрическим полимером.
Ну а продлить срок службы модуля зажигания можно регулярной своевременной заменой свечей зажигания.
Выбрать и купить катушку зажигания для двигателя Chevrolet вы можете на нашем сайте.
Ремень ГРМ
На моторе-предшественнике F14D3 ремень ГРМ был просто бедой. Его нужно менять с интервалом в 60 000 км, но на практике он рвался при вдвое меньших пробегах. Двигатель приходилось капиталить. На двигателе F14D4 ремень ходит несравнимо лучше, а менять его можно с интервалом в 160 тыс. км.
Ремень служит достаточно долго и не рвется в самый неподходящий момент.
Кстати, при замене ремня ГРМ неквалифицированных мастера могут напортачить: отломать лепесток импульсного кольца выпускного распредвала. Для его установки придется снимать распредвал и правильно устанавливать новое кольцо, для чего потребуется особая направляющая.
Привод клапанов
Если проблема с ресурсом ремня ГРМ на двигателе F14D4 отсутствует, то привод клапанов добавил свои хлопоты. Контролировать и при необходимости регулировать зазоры клапанов на этом двигателе нужно каждые 100 000 км.
Проблема в том, что процесс регулировки весьма сложен. Нужно измерить существующие зазоры, снять распредвалы. Затем желательно промерить имеющиеся толкатели-стаканчики и вычислить размеры стаканчиков для регулировки. Стаканчики-толкатели недешевые, их тут 16 штук (по количеству клапанов). Устанавливать . И так часто бывает, что после установки распредвалов зазоры не попадают в допуски. И тогда подбор нужно начинать фактически с нуля.
Некорректные тепловые зазоры клапанов становятся причиной пропусков зажигания.
Блок цилиндров
Блок цилиндров двс Шевроле Лачетти, Шевроле Авео отлит чугуна, цилиндры расточены непосредственно в блоке. Рубашка охлаждения двигателя и масляные каналы выполнены в теле блока цилиндров.
Здесь по ссылке вы найдете актуальный перечень конкретных автомобилей Chevrolet на разборке и сможете заказать с них запчасти.
Регламент обслуживания F14D3 1,4 л/94 л. с.
Для обеспечения заявленного моторесурса силового привода двигатель F14D3 следует обслуживать в следующие сроки:
- ресурс зубчатого ремня ГРМ и поликлиновых ремней навесного оборудования составляет 50 тысяч км;
- изготовителем предусмотрена замена топливного фильтра после прохождения каждых 25 – 30 тысяч пробега;
- в график ТО заложена очистка вентиляции картера через 40 тысяч км;
- рекомендовано проверять появление прогара в выпускном коллекторе после 60 тысяч км;
- рекомендует производитель обновление моторного масла и через 7500 км;
- антифриз с завода эффективен. Не более 30000 км, затем его меняют периодически;
- в руководстве производителя указана ежегодная замена картриджа воздушного фильтра;
- в системе зажигания DIS-2 движков ресурс свечей составляет 20000 пробега.
Не более 30000 км, затем его меняют периодически;Обслуживание F14D3
Ресурс термостата составляет около 60 000 пробега, после чего, этот узел следует заменить.
Обзор неисправностей и способы их ремонта
От соударения клапанов и поршней внутри двухвальной головки мотор F14D3 ничем не защищен. При обрыве зубчатого ГРМ ремня поршень гнет клапана со 100% вероятностью. Другими характерными неполадками для этой версии силового привода являются:
| Снизилась тяговитость | засор клапана ЕГР | замена EGR клапана |
| Перегрев ДВС | забит термостат, помпа, радиатор | ремонт или замена элементов системы охлаждения |
| Стук и посторонние шумы | 1) выработка ресурса каталитического нейтрализатора 2) износ гидрокомпенсаторов | 1) замена катализатора 2) замена гидротолкателей |
Ремонт движка F14D3
Для всей серии F моторов производителя MG характерна слабая прокладка клапанной крышки.
Если ее не менять каждые 40 000 км, избыточное давление пробивает прокладку, смазка затекает в колодцы свечей, разрушает изоляцию высоковольтных проводов.О двигателях для Chevrolet Lacetti
Автомобиль класса «гольф» Chevrolet Lacetti заменил в модельном ряду Nubira и сначала известен был как Daewoo Lacetti. Сегодня на мировом рынке его заменил Chevrolet Cruze, но, тем не менее, автомобиль продолжают собирать в Узбекистане, уже называя Daewoo Gentra. Разнообразные двигатели под капотом Chevrolet Lacetti зависели от рынка реализации.
Двигатель Chevrolet AveoLacetti 1.4 л F14D3
Силовой агрегат F14D3 разработали в начале 2000-х для малогабаритных авто. По сути, мотор повторил конструкцию опелевского X14XE выпуска 1998 года и многие детали в них взаимозаменяемы, а параметры КШМ идентичны.
Двигатель наградили гидрокомпенсаторами, которые избавляют от необходимости корректировать зазоры клапанов.
За счет клапана EGR снижается содержание вредных выбросов, так как вещества повторно сжигаются в цилиндрах.
Ременной привод ГРМ придется менять каждые 60 тысяч километров, так как при обрыве погнутся клапаны.
Основным недостатком двигателя F14D3 называют подвисание клапанов из-за нагара, образующегося в небольшом зазоре между клапаном и втулкой. В итоге двигатель начинает троить, нестабильно функционировать, глохнуть, терять мощность и прочее. Решить проблему можно за счет использования качественного горючего и прогреванием двигателя до 80 градусов перед стартом.
Троение мотора возникает также ввиду особенностей конструкции форсунок, которые часто загрязняются.
Замечен преждевременный выход из строя термостата, что негативно влияет на температуру двигателя.
Забитая сетка топливного насоса влияет на тягу и движение мотора.
В F14D3 быстро приходят в негодность прокладки клапанной крышки и возникают течи.
Неисправные гидрокомпенсаторы провоцируют шум стуки в моторе.
Сомнительный клапан ERG при некачественном топливе склонен к образованию нагара на нем, что влияет на работу мотора.
4-
Двигатель Cruze/Aveo/Lacetti 1.6 л F16D3
Силовой агрегат F16D3 получил такой же блок, как и F14D3 или F18D3 и является практически копией опелевского мотора Z16XE выпуска 2001 года с такими же параметрами КШМ и взаимозаменяемыми запчастями.
Токсичность выхлопа снижает клапан ERG, но из-за некачественного топлива в этой системе часто образуется нагар и двигатель перестает функционировать. Чтобы решить проблему специалисты рекомендуют отключить всю систему. Этот недостаток решили в 2008 году.
В целом недостатки Cruze/Aveo/Lacetti 1.6 л F16D3 те же, что и на 1,4-литровом собрате.
В 2008 году двигатель F16D3 сменил F16D4, который получил систему изменения фаз распределения газа и повысил производительность. 4-
| Двигатели | AveoLacetti 1.4 л F14D3 | Cruze/Aveo/Lacetti 1.6 л F16D3 |
| Производство | GM DAT | GM DAT |
| Марка двигателя | F14D3 | F16D3 |
| Годы выпуска | 2004 — наше время | 2004 — наше время |
| Материал блока цилиндров | чугун | чугун |
| Система питания | инжектор | инжектор |
| Тип | Рядный | Рядный |
| Количество цилиндров | 4 | 4 |
| Клапанов на цилиндр | 4 | 4 |
| Ход поршня, мм | 73,4 | 81,5 |
| Диаметр цилиндра, мм | 77,9 | 79 |
| Степень сжатия | 9,5 | 9,5 |
Объем двигателя, куб. см | 1399 | 1598 |
| Мощность двигателя, л.с./об.мин | 94/6200 | 109/5800 |
| Крутящий момент, Нм/об.мин | 130/3400 | 150/4000 |
| Топливо | 95 | 95 |
| Экологические нормы | Евро-4 | Евро 5 |
| Вес двигателя, кг | 112 | 112 |
| Расход топлива, л/100 км (для Celica GT) — город — трасса — смешан. | 8,6 6,1 7 | — — 7,3 |
| Расход масла, гр./1000 км | До 600 | До 600 |
| Масло в двигатель | 10W-30 5W-30 | 10W-30 5W-30 |
| Сколько масла в двигателе | 3.75 | 3.75 |
| Замена масла проводится, км | 15000 | 15000 |
| Рабочая температура двигателя, град. | ||
| Ресурс двигателя, тыс. км — по данным завода — на практике | н. д. 200-250 | н. д.200-250 |
| Тюнинг — потенциал — без потери ресурса | н. д. ~120 | н. д. ~125 |
| Двигатель устанавливался | Chevrolet Aveo Chevrolet Lacetti | Chevrolet Aveo Chevrolet Lacetti Chevrolet Cruze Daewoo Lanos Chevrolet Lanos Daewoo Nexia Daewoo Lacetti ZAZ Chance |
- Суть продукта. Тест-драйв нового Renault Kaptur с турбированным мотором
Смотреть все фото новости >>
Chevrolet Aveo: характеристики двигателей, проблемы
Chevrolet Aveo — небольшой малолитражный автомобиль известного американского автопроизводителя General Motors. Первый автомобиль сошел с конвейера в 2002 году. Chevrolet Aveo выпускается в трех модификациях кузова – седан, 3- и 5-дверный хэтчбек. Автомобиль выпускается в двух поколениях, причем последняя версия производится на российском заводе в Калининграде и на ГАЗе. Из машин первого поколения в настоящее время выпускается только Т250.
1,2-литровый 16-клапанный двигатель Opel A12XER или LDC выпускался с 2009 по 2014 год и устанавливался на Corsa четвертого поколения и аналогичный Chevrolet Aveo в кузове T300. Существовала дефорсированная версия этого мотора до 69 л.с. под индексом A12XEL или LWD. Читать далее Двигатель Opel A12XER
Двигатель Chevrolet F16D4 или LDE объемом 1,6 л собирался в Южной Корее с 2008 по 2020 год и ставился на две самые популярные модели азиатского подразделения концерна: Aveo и Cruze. Этот силовой агрегат является практически полным аналогом знаменитого двигателя Opel Z16XER. продолжить чтение Двигатель Шевроле F16D4
Двигатель Chevrolet F16D3 или LXT объемом 1,6 л собирался в Южной Корее с 2004 по 2013 год и устанавливался на ряд массовых моделей концерна, таких как Aveo, Lacetti и Cruze. Этот силовой агрегат по сути представлял собой модернизированную версию двигателя Daewoo A16DMS. Читать далее Двигатель Chevrolet F16D3
Двигатель Chevrolet F15S3 объемом 1,5 л собирался на предприятиях концерна с 2002 по 2011 год и устанавливался на такие популярные модели корейского подразделения GM, как Aveo и Lanos.
Этот агрегат по сути представляет собой двигатель Daewoo A15SMS под капотом автомобилей Chevrolet. Читать далее Двигатель Шевроле F15S3
Двигатель F14D4 был запущен в производство в 2008 году. По сути, это был модернизированный вариант двигателя F14D3, что не избавило его от технических проблем. Типичные для предшественника проблемы в новом двигателе были успешно устранены. Читать далее Двигатель Шевроле F14D4
Двигатель Chevrolet F14D3 или L95 объемом 1,4 литра производился в Южной Корее с 2002 по 2008 год и устанавливался на самые популярные модели подразделения GM Korea, такие как Aveo и Lacetti. Этот силовой агрегат имеет ряд общих деталей с хорошо известным Opel Z14XE. продолжить чтение Двигатель Шевроле F14D3
Двигатель Chevrolet B12D1 или LMU объемом 1,2 литра выпускался компанией с 2007 по 2015 год и устанавливался на самые популярные бюджетные модели группы, такие как Aveo и Spark. Предлагалась газовая модификация двигателя, а также вариант LMH с уменьшенной степенью сжатия.
Читать далее Двигатель Chevrolet B12D1
Двигатель Chevrolet B12S1 или LY4 объемом 1,2 литра производился в Южной Корее с 2002 по 2011 год и устанавливался на многие популярные бюджетные модели концерна, такие как Aveo и Kalos. Этот силовой агрегат в ряде источников фигурирует под совсем другим индексом F12S3. продолжить чтение Двигатель Шевроле B12S1
Технические характеристики двигателя Шевроле F14D4, характеристики, масло, производительность
Двигатель F14D4 был запущен в производство в 2008 году. По сути, это был модернизированный вариант двигателя F14D3, что не избавило его от технических проблем. Типичные для предшественника проблемы в новом двигателе были успешно устранены.
В F14D4 добавлена система изменения фаз газораспределения на обоих валах, индивидуальные катушки зажигания, электронный дроссельный клапан, увеличен срок службы ремня ГРМ и роликов, отныне замена проводится каждые 160 тыс. км, исчезла система EGR, от которой минусов было больше, чем плюсов, мощность возросла до 101 л.
На F14D4 нет гидрокомпенсаторов, теперь нужно отрегулировать зазоры клапанов подбором калиброванных чашек. Данная процедура проводится после пробега в 100 000 км. Проблемы с термостатом особенно любят GM, здесь он тоже не даст заскучать и попросить замены в пределах 60-90 000 км.
В серию F также входят двигатели внутреннего сгорания: F14D3, F15S3, F16D3, F16D4, F18D3 и F18D4.
Двигатель устанавливался на:
- Chevrolet Aveo T250 2008 – 2011 г.в.;
- Шевроле Авео Т300 2011 – 2020 г.в.;
- Шевроле Ланос Т150 2009 – 2013 гг.
Технические характеристики
| Производитель | ГМ ДАТ |
| Начало производства | 2008 |
| Блок цилиндров из сплава | чугун |
| Топливная система | распределенный впрыск |
| Конфигурация | встроенный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 73,4 |
| Диаметр цилиндра, мм | 77,9 |
| Степень сжатия | 10,5 |
| Рабочий объем, см3 | 1399 |
Выходная мощность, л. с. | 101/6400 |
| Крутящий момент, Нм/об/мин | 131/4200 |
| Тип топлива | 92 (лучше 95) |
| Евро стандарты | Евро 4 |
| Расход топлива, л/100 км (для Chevrolet Aveo T250 2009) — город — трасса — смешанный | 7,9 4,7 5,9 |
| Расход масла, г/1000 км | до 0,6 л/1000 |
| Рекомендуемое моторное масло | 10W-30 / 5W-30 |
| Емкость моторного масла, л | 4,5 |
| Количество моторного масла для замены, л | около 4-4,5 |
| Интервал замены масла, км | каждые 15000 |
| Ресурс двигателя, км | ~350 000 |
Недостатки двигателя F14D4
- В первые годы производства устанавливались фазорегуляторы, которые служили не более 30 000 км, затем их ресурс увеличился, но случаи замены на пробеге до 100 000 км все еще есть не редкость.
