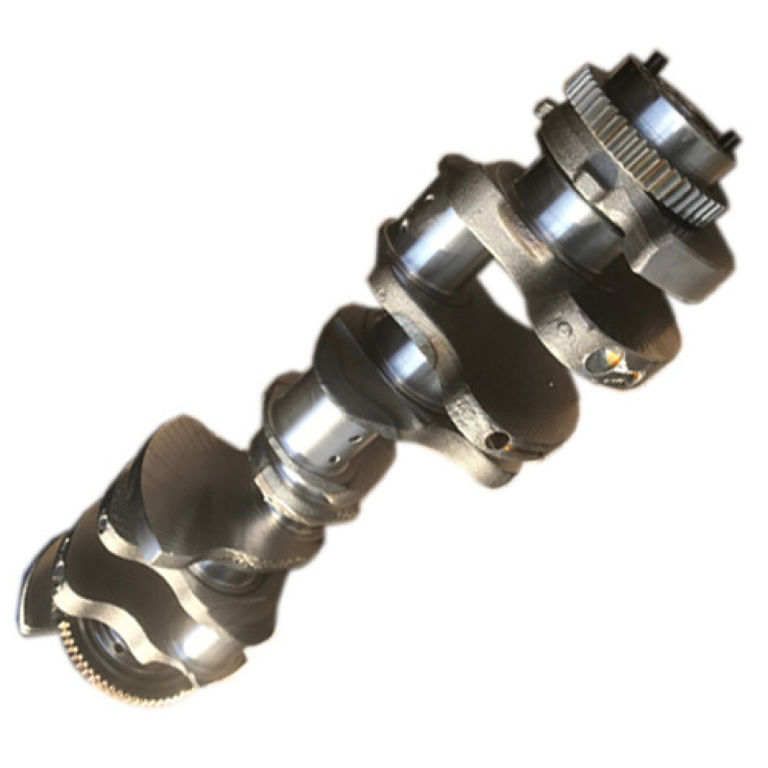

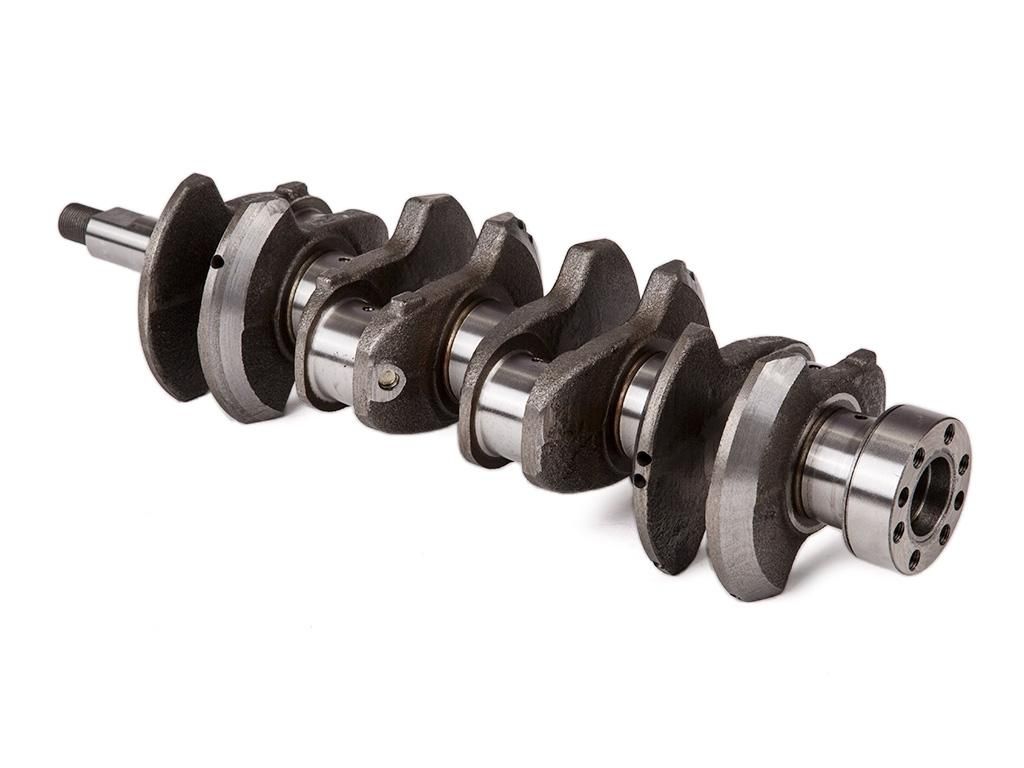

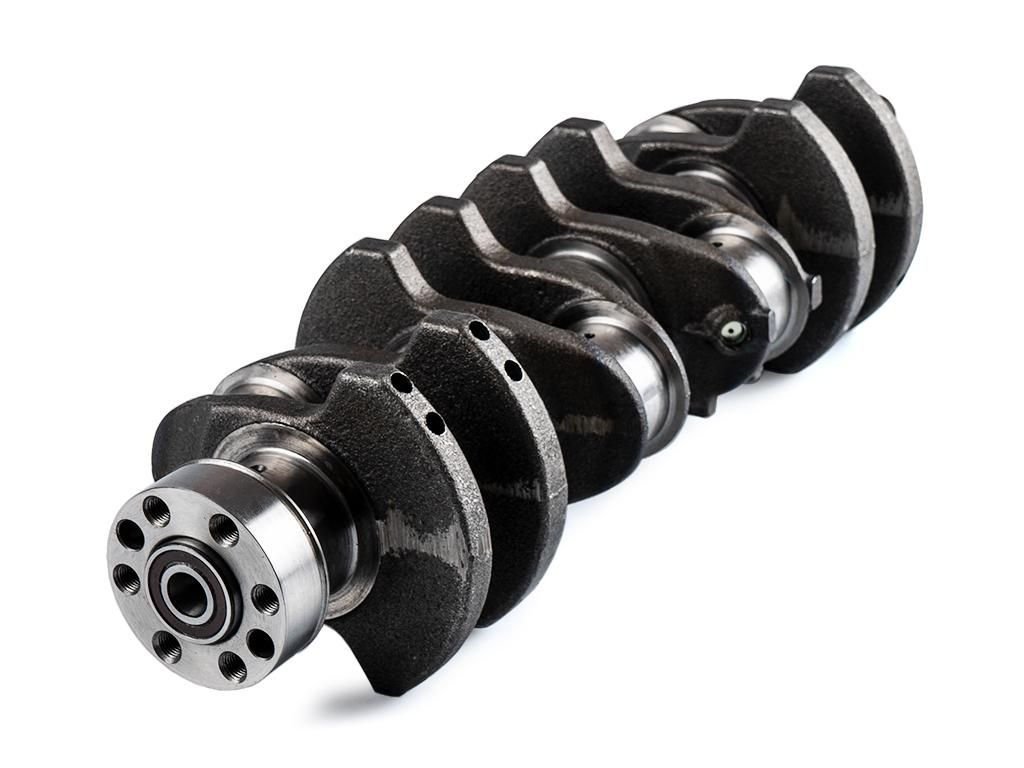

Фото коленвала: Фото и картинка коленвала

alexxlabОпубликовано

Шкив коленвала ВАЗ 2110 (фото)

ВАЗовские двигатели имеют две, несколько отличающиеся модификации гасителя крутильных колебаний и ступиц коленвала, проще говоря – шкива. На ВАЗ 2110 шкив коленвала может быть выполнен как блок, а также иметь разделенную систему со ступицей — демпфер.

Чугунный шкив коленвала

Когда только начиналось производство «десятки», «гаситель» колебаний коленвала был единым целым, при этом закреплялся лишь одним центральным болтом. Вместе с инжекторным ВАЗ 2110 появился демпфер. Он прикреплен к ступице болтами.

Демпферный шкив коленвала
Демпферный шкив коленвала
Демпферный шкив коленвала
Демпферный шкив коленвала

Назначение

Шкив коленвала предназначен для того, чтобы:

  • уменьшать амплитуду колебания коленвала, когда он резонирует. Собственно, для этой же цели народные умельцы делают облегченный коленчатый вал;
  • снижать шум от работы двигателя;
  • вращать механизмы, участвующие в работе двигателя. Совершается это с помощью шестерни и ременной передачи;
  • демпфер также передает импульсы, соответствующие числу оборотов коленвала на бортовой компьютер.

Возможные неисправности

Снятие, а в случае необходимости — замена шкива может потребоваться в таких случаях:

  1. Если провернулась ступица. Нужно сказать, что чаще всего это происходит из-за предыдущего неумелого ремонта. Дело в том, что у ВАЗ 2110 в посадочном месте для демпфера имеется фиксирующая втулка, запрессованная в шестерню. Она имеет свойство выпадать из шестерни, отчего ступица проворачивается;
  2. Из-под переднего сальника коленчатого вала «погнало» масло;
  3. Облегченный коленвал начал сильно резонировать;
  4. Шкив старого образца или демпфер болтается;
  5. Разбилось посадочное место демпфера. При такой поломке нужна замена, причем, желательно — вместе с шестерней коленчатого вала;
  6. Если необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его переделки в облегченный и т. п.

Демонтаж демпфера

На ВАЗ 2110 снятие демпфера производится в такой последовательности:

  1. Отсоединяем «массу» от АКБ;
  2. Снимаем вентилятор радиатора и гидромуфту;
  3. Ослабив болты, крепящие шкив вентилятора, снимаем ремень;
  4. Желательно снять радиатор, но если он не мешает, можно оставить, защитив его от повреждения со стороны подкапотного пространства листом фанеры или картона;
  5. Снимаем шкив с вентилятора радиатора;
  6. Получаем доступ к демпферу, отвинчиваем болты, демонтируем его;
  7. Снимая ступицу, необходимо зафиксировать ее от проворачивания (для чего существует специальный инструмент).

Далее действуем в зависимости от цели разбора. Если нужна только замена демпфера, производим ее и собираем все в обратной последовательности.

Следует знать, что замена вкладышей на ВАЗ 2110 может быть произведена как со снятием коленвала, так и без его демонтажа. Но для этого нужно специальное приспособление, к тому же, такую работу лучше поручить опытному мастеру – мотористу.

Если демонтаж коленвала произведен с целью замены вкладышей или полуколец, то продолжаем:

8. Снимаем облегченный или обычный коленчатый вал;
9. Производим снятие полуколец;
10. Оцениваем состояние вкладышей, и если им замена пока не нужна, то обязательно, снимая, производим маркировку каждого из них;
11. Но, к сожалению, как бы бережно владелец не относился к своему ВАЗ 2110, рано или поздно для вкладышей приходит время физического износа – им нужна замена.

Следует знать:

  • для ВАЗ 2110 выпускаются четыре ремонтных комплекта вкладышей. Покупать их нужно только комплектом, и только – в строгой последовательности размеров. Иногда, правда, возможны ситуации, когда приходится приобретать их «через размер» ;
  • таким образом, коленчатый вал служит только на протяжении четырех (а бывает – даже трех) капремонтов;
  • замена вкладышей не может происходить без шлифовки коленвала. Единственное исключение – если происходит его замена на новый. Заодно, опытный мастер может превратить коленчатый вал, в облегченный.

Но если замена шкива коленчатого вала – дело не такое уж сложное, по силам практически любому домашнему умельцу, то шлифовку, тюнинг коленвала следует поручать только опытным мотористам.

При обратной сборке учтите, что паз на ступице нужно непременно совместить с сегментной шпонкой. Кроме того, для болта, крепящего ступицу, нужен динамометрический ключ. Момент его затягивания должен составлять 400 Н/м.

Демонтаж «единого» шкива (старого образца)

Собственно, снятие и обратный монтаж шкива старого образца не имеет особых отличий, кроме того, что снимается он проще. Достаточно открутить всего один центральный болт и поддеть шкив двумя отвертками.
