Fsi: плюсы и минусы двигателей FSI, что это такое

alexxlabОпубликовано

Содержание

Как работает бензиновый двигатель FSI?

Технологической инновацией в автопроизводстве стал двигатель FSI. Это японская разработка. Изначальное название — GDI (непосредственный впрыск бензина). Но компания VW взяла эту разработку за основу, и теперь с конвейера сходят двигатели категории FSI. Расшифровка FSI: двигатель с непосредственным впрыском топлива в цилиндры. Передовая технология FSI активно используется производителями машин Audi и Mercedes.

  • Схема работы FSI двигателя
  • Конструкция двигателя
    • Контур низкого давления
    • Контур высокого давления
  • Достоинства двигателя

Схема работы FSI двигателя

Двигатель внутреннего сгорания FSI – это бензиновый двигатель, который работает с непосредственным впрыском топлива в цилиндры двигателя. Особенность этих двигателей (сравниваем с карбюратором и инжектором) в порядке подачи топлива в цилиндры двигателя непосредственно на такте сжатия.

Эти двигатели имеют двухконтурную систему подачи топлива низкого и высокого давления, а также рампу, соединенную непосредственно с форсункой (в ней топливо находится под высоким давлением).

Форсунки по команде ЭБУ (электронный блок управления двигателем), поступившей от датчика положения распределительных валов, отправляют топливо в двигатель. Благодаря такому алгоритму работы достигается высокая топливная экономичность, низкое количество выбросов продуктов сгорания в атмосферу и эффективное использование энергии двигателя.

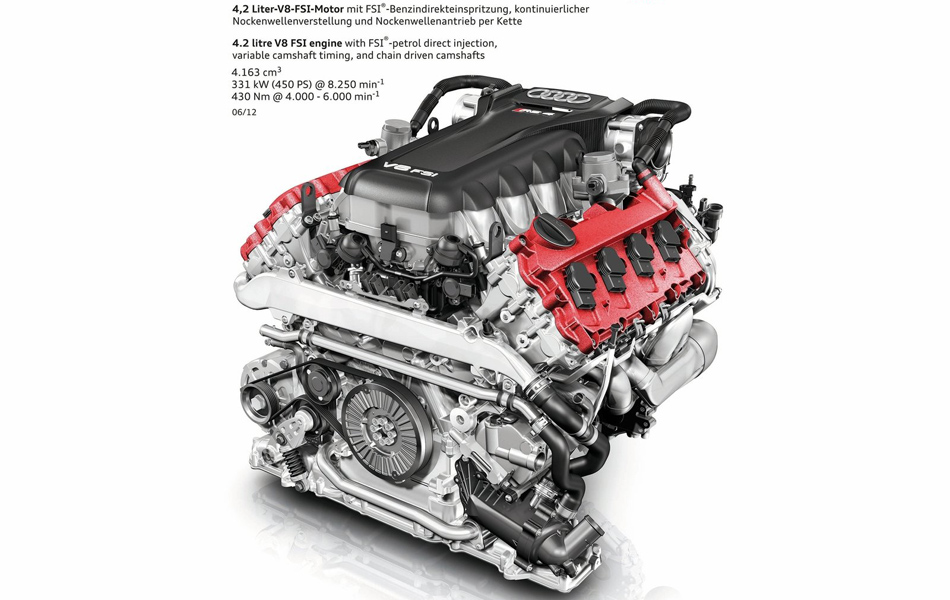

Конструкция двигателя

Двигатель состоит из таких основных деталей и систем: блок цилиндров и его головка, кривошипно-шатунный механизм, механизм фазораспределения, впускные и выпускные коллекторы, система подачи топлива. Особенность строения двигателя FSI – это уникальная топливная система. Она состоит из 2 контуров давления: низкого и высокого давления.

Контур низкого давления

Контур низкого давления подразумевает топливный резервуар, топливный насос и фильтр, датчик низкого давления. Главную роль в контуре низкого давления играет топливный насос, потому как он строго дозированно (сигнал поступает от датчика низкого давления) транспортирует топливо под давлением 0,05-0,5 МПа в сам контур высокого давления.

Сигнал датчика направляется в блок управления мотором, а оттуда направляется к блоку управления топливным насосом (он меняет обороты вращения насоса и сдавливание в контуре).

Контур высокого давления

Контур высокого давления формирует систему непосредственного впрыска топлива. Вторая ступень подачи топлива (контур) состоит из плунжерного насоса высокого давления с регулировочным клапаном и датчиком высокого давления, который сохраняет требуемое давление в рампе, непосредственно соединенной с форсунками.

Привод насоса высокого давления запускается от распределительных валов за счет кулачков, непосредственно действующих на плунжер. В топливном насосе высокого давления (ТНВД) возникает давление, требуемое для впрыска топлива в цилиндры двигателя на такте сжатия. Бензин в цилиндры подается через форсунки, которые получают команду на открытие от ЭБУ. За счет интенсивного распыления топлива и активного его перемешивания с воздухом, попадающим в цилиндры, образуется качественная рабочая смесь.

Это дает возможность полного сгорания топлива и обеспечения максимальной эффективности работы двигателя на разных режимах.

При непосредственном впрыске топлива на разных нагрузках работы мотора происходит несколько видов образования топливной смеси:

— послойное;

— стехиометрическое гомогенное;

— гомогенное.

Различные типы смесеобразования дают возможность эффективного использования топлива (его полное сгорание из-за качества смесеобразования, повышения мощности, снижения удельного количества вредных выбросов на различных нагрузках работы мотора).

ТНВД формирует необходимое давление бензина в топливной рампе, которое передается на форсунки и, в зависимости от команды ЭБУ, транспортируется в цилиндры двигателя. Регулятор давления, встроенный в ТНВД, обеспечивает необходимое количество подачи топлива без пульсации в рампу и непосредственно к форсункам.

Предохранительный клапан ограждает систему подачи топлива от высоких давлений, возникающих вследствие температурного расширения топлива. Он установлен в рампе. Датчик высокого давления обеспечивает требуемое давление в топливной рампе для достижения качественного распыления топлива в цилиндре двигателя на такте сжатия для образования качественной рабочей смеси.

Слаженную работу всех устройств обеспечивает система электронного управления двигателем.

СЭУ состоит из: датчиков, дающих сведения о положении коленчатого вала, валов газораспределительной системы, количества расходования воздуха и его температуры, а также рабочей температуры двигателя, температуры окружающего воздуха; исполнительных устройств и самого электронного блока, выдающего команды на эти приборы.

Разнообразие получаемых топливных смесей позволяет добиться качественной топливной смеси (способствует полному сгоранию, возрастанию мощности двигателя, снижению потребления топлива и, наконец, уменьшению вредных выбросов).

Так, на малых и средних оборотах мотора происходит послойное смесеобразование. При этом типе образования смеси дроссельная заслонка почти целиком открыта. Воздух в двигатель поступает с большой скоростью, впрыск топлива происходит в конце такта сжатия в область искрообразования свечи.

А при высоких оборотах происходит стехиометрическое (легковоспламеняемое) гомогенное (однородное) образование смеси. В этом случае дроссельная заслонка открыта сообразно с размещением педали газа, на такте впуска осуществляется впрыск топлива, и образуется однородная топливная смесь.

Достоинства двигателя

Двигатель FSI с прямым впрыском топлива – инновационная разработка, которая позволила совместить в себе ряд положительных моментов:

• Мотор активно чувствует педаль газа при любых оборотах (это здорово выручает на скоростной трассе).

• Точное время впрыска топлива в камеру сгорания определяется электромагнитным клапаном.

• Угол поворота распредвала 40о позволяет увеличить тягу на начальных и средних оборотах мотора.

• Воздух минимально засоряется вредными выбросами (это обеспечивает рециркуляция отработанных газов).

• Можно сохранить до 15% топлива.
