Схема и расположение блока предохранителей ВАЗ-2114 ВАЗ-2115 и ВАЗ-2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь — убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел 🙂 А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем — расположение блока предохранителей у «зубильно-самарного» семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически «гарантированы» заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Монтажный блок предохранителей ваз 2114 схема

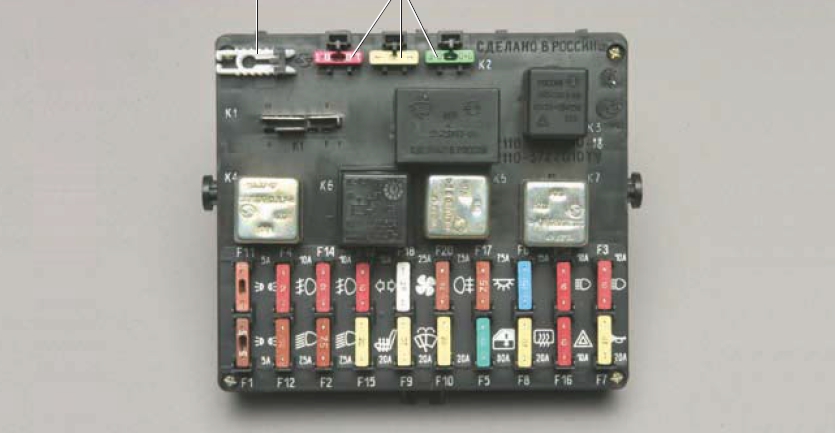

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля,  с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1Реле включения электровентилятора
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле стеклоочистителя
К4Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5Реле включения стеклоподъёмников
К6Реле включения звукового сигнала
К7Реле включения обогрева заднего стекла
К8Реле включения дальнего света фар
К9реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителяЗащищаемые цепи
F1(20A)Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A)Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A)Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)

Предохранитель прикуривателя ваз 2114.

Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

F5(20A)

Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),

Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения

F6(30A)Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)
F7(20A)Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика
F8(7.5A)Правая противотуманная фара
F9(7.5A)Левая противотуманная фара. Реле включения противотуманных фар (контакты)
F10(7.5A)Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
F11(7.5A)Лампы габаритных огней по правому борту
F12(7.
5A)		Правая фара (ближний свет)
F13(7.5A)Левая фара (ближний свет)
F14(7.5A)Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
F15(7.5A)Правая фара (дальний свет).
F16(15A)Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема соединений монтажного блока ВАЗ 2114

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов



Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить «ливневки» — вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока — перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы — все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 — вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Ну и в догонку левая половина схемы 2114 — 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Схема электрооборудования автомобилей ВАЗ 2115 — 20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Схема блока предохранителей

Важными элементами электрооборудования всех автомобилей являются плавкие вставки, предохранители и прерыватели, обеспечивающие надежную защиту контактных цепей. Наиболее важным узлом служит схема блока предохранителей, основной монтажный блок которой устанавливается в салоне автомобиля, как правило, слева от рулевой колонки, внизу панели приборов. Дополнительный монтажный блок, где размещаются предохранители и реле, устанавливается с левой стороны внутри моторного отсека. Рядом с ним расположен блок предохранителей с низко амперными характеристики.

Назначение предохранителей

Назначение заключается в защите одного или сразу нескольких электрических контуров. К крышке монтажного блока, с ее внутренней стороны приклеивается ярлык, на котором указана схема их расположения. Для того, чтобы в монтажном блоке разместилось максимальное количество электропредохранителей, их конструкция имеет компактные размеры. Они оборудованы контактными клеммами штыкового типа, которые легко извлекаются вручную из собственных гнезд.

В том случае, когда какие-либо потребители электроэнергии перестают функционировать, необходимо сразу же проверить работоспособность предохранителя, соответствующего данному прибору. В этом случае, при включенном зажигании, при помощи специальной индикаторной лампы проверяются клеммы в открытом виде.

Если при подключении к клемме лампа включается, это означает, что предохранитель находится в рабочем состоянии. В том случае, когда питание подается только со стороны подачи напряжения, означает выход предохранителя из строя. Для того, чтобы определить работоспособность защитной перемычки, достаточно взглянуть на корпус, изготовленный из прозрачного пластика или пластмассы. Таким образом, перегоревшая перемычка очень легко определяется.

Замена блока предохранителей

Когда производится замена необходимо строго следить за тем, чтобы новый защитный элемент полностью соответствовал тому типу, который должен использоваться. Это связано с тем, что визуально похожие электропредохранители могут иметь различное значение номинального напряжения. Все электрические цепи, нуждающиеся в защите, обладают различными рабочими параметрами, поэтому электропредохранители должны соответствовать определенной силе тока. В противном случае, могут наступить серьезные негативные последствия, вплоть до возгорания отдельных узлов. Все необходимые параметры наносятся на пластмассовый корпус предохранителя.

Поэтому необходимо обращать внимание на последующую работу замененного элемента. Если замененный предохранитель не работает, следует выяснять причину перегрузки в самой цепи. Во многих случаях, причиной поломки может быть короткое замыкание, возникающее из-за повреждения изоляции проводки.
