Где находится предохранитель центрального замка ваз 2110: Предохранитель центрального замка ВАЗ 2110

Обратите внимание! Установка предохранителей, игнорируя заводскую маркировку серьезно затруднит дальнейшее обслуживание транспортного средства, а также является фактором кустарного ремонта в случае приобретения авто на вторичном рынке.

Помните, предохранители требуется подбирать не только по пропускной способности элемента – использование деталей требуемой маркировки позволит избежать резкого сокращения эксплуатационного ресурса всех комплектующих в конструкции транспортного средства.

Как самостоятельно заменить предохранители на ВАЗ 2110

Заменить неисправные предохранители или перегоревшие плавкие вставки на модели ВАЗ 2110 не так уж и трудно – весь фронт работ займет не более 15 минут свободного времени, а также потребует наличие пары отверток (шлицевой и крестовой), и специализированного съемника для предохранителей или обычного медицинского пинцета.

Процедура демонтажа и замены элементов в блоках предохранителей ВАЗ 2110 осуществляется следующим образом:

• В первую очередь необходимо отключить аккумулятор автомобиль – в противном случае при замене предохранителей можно вызвать короткое замыкание;
• Далее переходим в салон транспортного средства и снимаем защитную заглушку монтажного блока, который скрывает единственный блок предохранителей и реле. Сам монтажный блок находиться под рулевой колонкой по левую сторону от водителя;
• После снятия декоративной заглушки откручиваем крышку блока предохранителей при ее наличии – это зависит от серии и года выпуска автомобиля;
• Затем с помощью съемного устройства или пинцета демонтируем неисправный предохранитель. Выявить поврежденный элемент можно по наличию следов оплавления на его корпусе;
• Далее после демонтажа на посадочную ячейку аккуратно надавливаем новым предохранителем до появления характерного щелчка состыковки;
• После завершения процедур обслуживания закрываем монтажный блок автомобиля и подключаем обратно аккумуляторную батарею, после чего проводим испытание всех систем транспортного средства.

Обратите внимание! Существует вероятность повторного перегорания нового предохранителя после его установки – в этом случае необходимо произвести замену комплектующих вновь.

Если же конкретный предохранитель регулярно выходит из строя, то необходимо срочно обратиться к квалифицированным специалистам для диагностики электросистем транспортного средства – вполне возможна проблемная работа генератора авто или наличие пробоя и слабого контакта в магистральной электроцепи.

При этом строго не рекомендуется менять предохранители и плавкие вставки местами или устанавливать элементы большей пропускной способности: в лучшем случае это чревато коротким замыканием оборудования, в худшем – полным капитальным ремонтом.

Предохранители и реле ВАЗ 2110, схема предохранителей и реле, где они находятся. Где находятся предохранители на ваз 2110. Схема и расположение реле и предохранителей на ваз 2110.

Если ваш автомобиль не заводится, перестали включаться поворотники, не работают щетки стеклоочистителя, например, отказывается работать отопитель, то первое, что нужно сделать, это обратить внимание на состояние предохранителей, то есть, чтобы увидеть, если они выгружены.

Реле и предохранители ВАЗ 2110, где они

На ВАЗ-2110 реле и блок предохранителей находятся в салоне автомобиля чуть выше и левой педали.

Предохранители и реле ВАЗ 2110, схема расположения с расшифровкой

Расположение предохранителей и реле в узле крепления автомобиля ВАЗ 2110:

1. Реле контроля исправности лампочек — К1.
2. Реле передних дворников-К2.
3. Реле-прерыватель аварийной сигнализации и указателей поворота — К3.
4. Реле запуска запуска запуска — K4.
5. Реле включения фар дальнего света — К5.
6. Дополнительное реле — К6.
7. Реле запуска обогрева заднего стекла — К7.
8. Реле противотуманных фар — К8.
9. Плавкие предохранители — F1-F20 — по сути все цепи автомобиля защищены предохранителями, которые рассчитаны на разные номинальные токи. Исключением являются следующие цепи — зажигание и запуск двигателя, цепь генератора, кроме обмотки возбуждения, цепь заряда аккумулятора.

Как найти сгоревший предохранитель

Чтобы найти сгоревший предохранитель, необходимо воспользоваться приведенной ниже схемой. Перед этим следует выявить причину сгоревшего предохранителя и устранить ее, после чего можно установить новый предохранитель.

Таблицы цепей предохранителей ВАЗ 2110

1. Лампы освещения номера освещения. Лампочки приборов. Контрольная лампа габаритного света. Лампочка освещения багажника. Лампочки габаритного света с левой стороны — F1 (5 ампер).
2. Ближний свет левой фары — F2 (7,5 ампер).
3. Фара дальнего света левая — F3 (10 ампер).
4. Правая противотуманная фара — F4 (10 ампер).
5. Электродвигатели окон дверей — F5 (30 ампер).
6. Лампа переносная, прикуриватель — F6 (15 ампер).
7. Электродвигатель вентилятора охлаждения электродвигателя. Звуковой сигнал. — F7 (20 ампер).
8. Контакты (реле) включения обогрева заднего стекла — F8 (20 ампер).
9. Обмотка (реле) запуска обогрева заднего стекла. Клапан рециркуляции. Омыватели фар и омыватели ветрового стекла (предохранитель дворников) — F9(20 ампер).
10. Резерв — F10 (20 ампер).
11. Лампы габаритного света с правой стороны — F11 (5 ампер).
12. Ближний свет правой фары — F12 (7,5 ампер).
13. Дальний свет правой фары. Фара управления запуском Far Light — F13 (10 ампер).
14. Левая противотуманная фара — F14 (10 ампер).
15. Блокировка замка багажника. Электрообогрев сидений — F15 (20 ампер).
16. Реле-позор указателей тревоги и поворота (режим тревоги). Контрольная лампочка сигнализации — F16 (10 ампер).
17. Лампа освещения салона. Индивидуальная лампочка. Лампочка подсветки замка зажигания. Стоп лампочки. Часы (или маршрутный компьютер) — F17 (7,5 ампер).
18. Лампа накаливания. Предохранитель прикуривателя. Контроллер (предохранитель) отопителя — F18 (25 ампер).
19. Реле контроля исправности ламп габаритного света и стоп сигнала. Запирать замки замки. Лампа заднего хода. Поворот с контрольными огнями. Обмотка возбуждения генератора. Комбинация устройств. Блок индикации системы управления. Часы (или маршрутный компьютер) — F19(10 ампер).
20. Лампы задних противотуманных фонарей — F20 (7,5 ампер).

Дополнительный блок реле и предохранителей системы впрыска топлива, где расположены

Дополнительные реле и предохранители установлены с правой стороны приборной панели, за боковой крышкой консоли, которая крепится с помощью двух винтов.

Цепи дополнительных предохранителей и реле с условной нумерацией

Дополнительные предохранители (все 15 А):

1. Контроллер, модуль зажигания.
2. Датчик расхода воздуха, датчик кислорода (подогрев), датчик скорости автомобиля, клапан продувки адсорбера.
3. Форсунки, топливный насос, реле топливного насоса. Дополнительные реле:
4. Реле электровентилятора.
5. Реле АЗС электрическое.
6. Реле зажигания (главное реле).

В нише панели приборов за монтажным узлом установлен предохранитель противотуманных фар.

Условная нумерация штекеров в контактных площадках

Цепь блока подключения

Внутренняя цифра в обозначении наконечника провода — условный номер вилки, а внешняя цифра — номер колодки.

Советы проф.

Что касается замены предохранителя, то тут все предельно просто. Сначала нужно найти черный ящик с монтажным блоком и нажать на защелку, чтобы открыть крышку. Внимательно осмотрите монтажный блок — посередине должен быть специальный пинцет для извлечения предохранителей. Далее находим нужный нам предохранитель, например предохранитель прикуривателя, то есть «F18». Затем с помощью пинцета извлеките сгоревший элемент и установите новый.

Сопутствующие материалы

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолете
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового уровня
• Как открыть машину без ключа. Потерял ключ от машины что делать, ключ от машины в машине
• Бесшумные шины, тихая зимняя резина, тихий шипованный автобус, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность автобуса, почему необходимо постоянно следить за шинами автомобиля
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для автомобилей, преобразователи ржавчины выбрать как использовать преобразователь ржавчины, профессионалы
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, ресурс двигателя, как продлить срок службы двигателя
• Стук в машине. Стук при движении автомобиля. Что может стучать в машине. Как определить причину стука.
• Автомобиль с АБС, что такое автомобиль с АБС, неисправность системы АБС, диагностика АБС
• Обгон автомобиля когда можно начинать обгон автомобиля, правила ПДД
• Топливный насос ваз 2110, схема азс ваз 2110, устройство бензонасоса ваз 2110, ремонт азс ваз 2110,
• Автомобильные антенны для радио, автомобильное антенное устройство, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески Калины, стук в передней подвеске Калины, ремонт передней подвески Калины
• Масло амортизатора, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, задевает сцепление, причины неисправности сцепления, как устранить

Не работает центральный замок на ВАЗ 2110

Приветствую! Сегодня я расскажу вам о причинах почему не работает центральный замок на ВАЗ 2110 и покажу вам процедуру диагностики, поиска и устранения неисправности центрального замка на Лада 110. Итак, поехали!

Содержание

• Почему не работает центральный замок на ВАЗ 2110?
  • Перегорел предохранитель
  • Повреждены провода
  • Не замыкается контакт в приводе центрального замка
  • Окисление контактов разъема центрального замка
  • Механические неисправности
• Ремонт центрального замка на ВАЗ 2110

Почему не работает центральный замок на ВАЗ 2110?

За много лет работы с автоэлектрикой не раз сталкивался с этой проблемой. Что касается ВАЗ 2110, отмечу следующие причины выхода из строя центрального замка:

Перегорел предохранитель

Именно с этого элемента следует начинать проверку электрической цепи центрального замка, как вы увидите ниже, когда я продолжу к рассказу о ремонте центрального замка Лады 110 на примере реального автомобиля. Предохранитель очень чувствителен к разного рода перегрузкам (даже самым малым), влаге и сильным вибрациям. Ремонт, в данном случае, сводится к замене этого элемента цепи датчика проникновения.

Повреждение проводов

Эту причину можно назвать самой распространенной. Возникает в местах с наибольшей нагрузкой на узел, а именно в месте прохождения гофры с проводами со стороны двери и стойки. Это вы также увидите на примере нашего ремонта.

Не замыкается контакт в приводе центрального замка

Это происходит по следующим причинам:

• Неправильное положение тяги после соединения кнопки блокировки и привода, в результате чего кнопка не замыкается идти до упора и не может замкнуть контакт;
• кнопка блокировки касается обшивки двери, что, как и в первом случае, не дает ей опуститься до упора и замкнуть контакт.

При обнаружении таких проблем первым делом нужно проверить положение кнопки и обшивки на наличие потертостей. Если проблем не обнаружено, обратите внимание на расположение тяги.

Окисление контактов разъема центрального замка

Разъем центрального замка на Ладе 110 расположен крайне неудачно в плане защиты от попадания в него воды. А именно — под ковриком, в месте расположения ног водителя. Зимой и осенью там скапливается много воды, что приводит к окислению контактов и, как следствие, к потере мощности активатора. Устранить это упущение конструкторов ВАЗ 2110 можно с помощью обычной пищевой пленки, которой можно обмотать штекерный разъем.

Механические отказы

К категории таких отказов центрального замка относится износ пластиковых зубчатых колес тянущего механизма. Обнаружить эту неисправность довольно легко – при открытии/закрытии центрального замка будет слышен посторонний шум из-под обшивки двери, что связано с проскальзыванием зубчатых колес в результате истирания.

Теперь, когда вы знаете об основных причинах неисправности ВАЗ 2110, приступим непосредственно к процедуре выявления и устранения неисправности центрального замка на реальном автомобиле.

Ремонт центрального замка на ВАЗ 2110

Ну вот мы и подошли к главному — ремонту центрального замка на ВАЗ 2110. Как видно по фото машина попала ко мне уже частично разобранной — водительская дверная карта снята.

Проблема в том, что ни одна из дверей не может быть открыта/закрыта центральным замком. Что ж, приступим.

Для работы нам потребуются:

• отвертка и кусачки;
• Устройство для «проверки» электрической цепи центрального замка;
• Устройство для поиска коротких замыканий. Я буду использовать устройство собственного изготовления;
• специальные токоизмерительные клещи.

Итак, начнем.

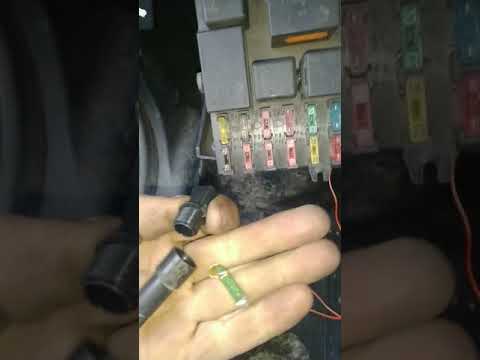

Как я уже говорил выше, проверка цепи начинается с предохранителя. В нашем случае перегорел предохранитель на 25А. Поэтому я вытащил его и подключил свое устройство к розетке. Вы можете увидеть больше об этом в моем видео «Тензодатчик для поиска короткого замыкания».

Отсоедините разъем цепи центрального замка, который спрятан в передней двери, подключите к нему щуп и попробуйте управлять замком (открыть-закрыть). В разъёме 3 провода — чёрный (масса), белый и коричневый (управляющие провода). Включаем белку и подаем на нее импульс — замки щелкнули. То есть теперь они умеют открываться.

Смоделируем ситуацию с закрытой пассажирской дверью. Закройте его и попробуйте управлять замком импульсом на один из проводов разъема. На моем устройстве загораются лампочки, что является признаком короткого замыкания в цепи центрального замка.

Из этого можно сделать вывод, что провода в стыке двери переднего пассажира оборваны и при их замыкании происходит короткое замыкание, в результате чего перестает работать центральный замок. Помните, когда мы разбирали причины выхода из строя центрального замка, я говорил, что место прохода жгута проводов со стороны двери и стойки – самое уязвимое место? Теперь это подтвердилось на практике.

Сняв обшивку передней пассажирской двери и разобрав всю проводку, к моему удивлению, повреждений не обнаружил. Визуально вся проводка цела. Поставили все обратно и продолжили искать короткое замыкание.

Отсоедините разъем, идущий к двери переднего пассажира, и попробуйте снова открыть замок. Прибор указывает на короткое замыкание. То есть проблема не в этом узле, потому что мы его исключили из схемы. Так что надо поднимать маты и дальше искать место где замыкание.

Далее я подключил свое устройство к разъему блока управления центральным замком. Заодно отсоединил разъемы передних дверей и снял разъем с блока управления центральным замком, чтобы исключить их из цепи.

Желтый и красный провода отвечают за управление работой центрального замка в блоке, которые проходят через все двери. Я подключил свой прибор для поиска короткого замыкания к «+» в месте перегоревшего предохранителя.

При подаче импульса на желтый провод разъема к блоку центрального замка — срабатывают замки задних дверей.

Теперь подаю питание на красный. Устройство сигнализирует о коротком замыкании. Это говорит о том, что красный провод в каком-то месте сидит на земле, то есть его оголенная часть касается кузова автомобиля.

Эти два провода, красный и желтый, проверять не надо, а проверка показывает, что они на земле.
