Топливный фильтр – небольшой, но важный элемент автомобиля, который отвечает за очистку топлива от нежелательных примесей, пыли и воды. Замена фильтра точно в срок дает возможность увеличить ресурс работы двигателя внутреннего сгорания и избежать поломок, вызванных попаданием в камеры сгорания мусора. Какие фильтры используются в современных автомобилях, какие признаки свидетельствуют о его поломке и как выполнить замену этого элемента – узнайте обо всем этом из нашего материала.

Устройство и схема работы фильтра

Распространенный во всех современных автомобилях тип топливной системы предусматривает использование двух фильтров:

• Грубой очистки – обычно представляет собой сеточку на отверстии в топливном баке, через которое осуществляется забор топлива. Такое устройство препятствует попаданию в топливопровод крупных частиц мусора и посторонних включений.

Фильтр грубой очистки Mercedes-Benz Vito

• Тонкой очистки – очищает бензин или дизельное топливо от мелкофракционных загрязнений.

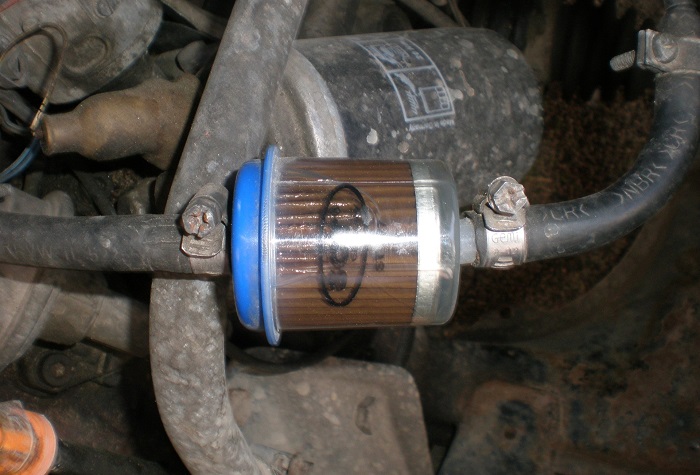

Фильтр тонкой очистки

Топливные фильтры машин с дизельными двигателями имеют определенные конструктивные отличия. Помимо очистки от мусора, они способны выделять из топлива воду, которая ухудшает его качество.

Фильтры тонкой очистки могут являться частью топливного насоса или устанавливаться как отдельный модуль в топливной магистрали. Для бензиновых моторов такие фильтры делаются неразборными и состоят из следующих составных элементов:

1. Корпуса (стакана), который обеспечивает герметичность конструкции.

2. Фильтрующего элемента, улавливающего загрязняющие частички. Он обычно изготавливается из специальной бумаги.

3. Штуцеров (их два – впускной и выпускной). Они нужны для присоединения фильтра к топливной магистрали.

Устройство

Принцип работы фильтрующей системы следующий:

• Топливо всасывается насосом из бака и проходит стадию предварительной очистки с помощью грубого фильтра (сеточки).

• На следующем этапе топливо проходит сквозь элемент фильтра тонкой очистки.

• После этого очищенное топливо попадает в камеру сгорания.

Существуют фильтры менее распространенной конструкции, например, имеющие три штуцера. Последний необходим для сброса излишков топлива в бак при повышении его давления выше нормы. Сложной конструкцией характеризуются и топливные фильтры для иностранных автомобилей. Их конструкция зависит от марки и производителя.

Где находится топливный фильтр?

Для обеспечения нормальной работы ДВС необходимо время от времени менять топливный фильтр тонкой очистки. Однако для этого нужно знать, где он находится. Существует несколько вариантов:

1. Фильтр-отстойник (присутствует не во всех автомобилях). Обычно устанавливается под топливным баком недалеко от трубки, через которую поступает топливо. Проследите, как идет патрубок из бака, и вы найдете фильтр.

2. Фильтр тонкой очистки располагается под капотом автомобиля. Его легко найти по трубке, которая ведет в топливный насос. Фильтр стоит до него.

Месторасположение фильтра тонкой очистки

3. Фильтры тонкой очистки для инжекторных автомобилей устанавливаются недалеко от топливного бака. У некоторых моделей машин топливный фильтр установлен в самом баке. Это легко обнаружить, если проследить путь прохождения топливных шлангов.

фильтр топлива на ВАЗ возле бака

4. В «дизелях» топливные фильтры также устанавливаются под капотом недалеко от насоса высокого давления. Найдите насос, и сразу возле него будет стоять фильтр.

В дизельном двигателе

Признаки, свидетельствующие о необходимости замены фильтра

По утверждению многих опытных мастеров и водителей, оптимальный срок замены топливного фильтра – каждые 20-30 тыс. километров пробега. Нередко бывает, что интервал увеличивается и составляет каждые 50-60 тыс. км. На практике срок его эксплуатации напрямую зависит от качества используемого топлива.

Однако в некоторых случаях (например, когда вам пришлось на трассе залить некачественное топливо), может потребоваться внеплановая замена фильтра. Обычно о необходимости выполнения такой процедуры свидетельствуют следующие признаки:

• Неправильная или неровная работа ДВС (так называемое «троение» или «чихание»).

• Падение мощности мотора без видимых на то причин.

• Увеличенный расход в сравнении со штатными показателями.

В случае крайней засоренности фильтра вы не сможете запустить двигатель из-за того, что в камеру сгорания не будет поступать топливо.

Процесс замены топливного фильтра

Для замены фильтра в зависимости от способа его крепления понадобится гаечный ключ(чаще всего на 10), отвертка или плоскогубцы. Кроме того, важно позаботиться о технике безопасности. В частности, следует исключить возможность воспламенения бензина или дизтоплива в процессе демонтажа и монтажа фильтра.

Замена выполняется следующим образом:

1. Прежде всего, необходимо понизить давление топлива в топливопроводе. Чаще всего это можно сделать, сняв соответствующий предохранитель.

2. После этого следует завести мотор авто и дождаться, пока он полностью заглохнет. Это свидетельствует о том, что воздушные пробки в топливной системе отсутствуют, и давление спало.

3. Нужно открутить элементы крепления топливного фильтра и вытащить его из топливопровода. При этом нужно действовать аккуратно, параллельно очищая болты и гайки от грязи.

Отметим, что в некоторых моделях авто способ демонтажа топливного фильтра может отличаться от наиболее распространенного и подразумевать отсоединение поплавка, снятие заглушки (защелки), отщелкивание соответствующих клипс и др.

4. Если слегка ослабить металлические (либо пластмассовые) фиксаторы, и потянуть шланги в разные стороны, топливный фильтр можно будет снять усилием руки.

5. Следующий этап – установка нового фильтра. Важно подключить патрубки топливопровода к нужным штуцерам фильтра. Они указаны стрелками на корпусе.

Замена топливного фильтра – далеко не такая простая операция, как кажется на первый взгляд. Поэтому лучше всего выполнять замену фильтра на специализированной СТО. Опытные мастера, имеющие необходимые знания, легко найдут место установки топливного фильтра и выполнят его замену в точном соответствии с рекомендациями производителя.

Фильтр тонкой очистки топлива — где он и как заменить своими руками

Наверняка многие знают, что бензин на заправочных станциях далеко не идеален. Это касается того, что он накапливает некоторое количество инородных частиц, контактируя с воздухом при перекачке, внутри емкостей для хранения и топливном баке автомобиля, в котором всегда имеется достаточное количество осадка. Данная грязь может запросто попасть в систему подачи топлива, что затрудняет ее работу и, в конце концов, приведут к внезапной остановке двигателя. В связи с этим, автомобильные производители уже давно применяют на всех автомобилях специальные фильтры, которые очищают топливо и предотвращают попадание грязи в цилиндры двигателя. Сегодня вы узнаете о такой важной вещи, как фильтр тонкой очистки топлива и его замене своими руками. Но вначале узнаем о том, что он из себя представляет.

Как устроен фильтр тонкой очистки топлива

Стоит сразу сказать, что фильтра тонкой очистки для инжекторных и карбюраторных автомобилей имеют очень серьезные отличия, поэтому перед заменой сразу обратите внимание только на те фильтра, которые соответствуют типу вашего двигателя, потому как ошибке при выборе данного элемента могут очень плохо сказаться на работе двигателя в дальнейшем.

Корпус фильтра инжекторного двигателя изготавливается из металла. Это связано с тем, что впрыск топлива требует большого давления, которое не сможет выдержать никакая пластмасса. Для обеспечения хорошей герметичности и прочности места соединения трубов в таком фильтре завариваются намертво и делаются неразъемными. Внутри самого корпуса находится фильтрующий элемент, изготовленный из специальной бумаги, которую укладывают внутрь с помощью двух, годами проверенных, способов: «звезда» или «спираль».

Такой же элемент имеет и фильтр для карбюраторного автомобиля, но в отличие от инжектора, корпус такого фильтра изготавливается из прозрачного пластика, который также является запаяным и не поддается никакой разборке.

Многие водители абсолютно не видят разницы между способом укладки фильтрующих элементов, однако она есть. Дело в том, что способ укладки «звезда» предусматривает пробег автомобиля всего в 25 тысяч километров, после чего, такой фильтр забивается и нарушает работу двигателя. В это же время, «спираль» позволяет увеличить пробег автомобиля до 40 тысяч километров.

Замена фильтра тонкой очистки ВАЗ 2107

Прежде чем приступить к замене, стоит сказать, что данные фильтра являются одноразовыми и не поддаются чистке. После их использования, рекомендуется подвергнуть данные элементы утилизации, а на их место установить новые элементы, имеющие относительно малую цену, что не сильно бьет по карману автолюбителя.

Необходимость замены топливного фильтра возникает после пробега автомобиля, в среднем, после 30 тысяч километров. Этот показатель зависит от качества фильтра и бензина, которым каждый раз заправляют автомобиль. Тем не менее, существуют многие другие внешние признаки, по которым многие водители сразу же вычисляют неисправность фильтрующего элемента:

• Наблюдаются перебои в работе двигателя. Особенно это заметно в режиме холостого хода, когда мотор трясется и вибрирует, а обороты находятся в разных диапазонах, не соответствующих норме (800-1000 об/мин).
• Ухудшение динамических характеристик. На языке многих водителей данная проблема звучит так: «движок не тянет». То есть, мотор не развивает требуемой мощности, или наблюдаются провалы в его работе.
• Появление сложностей с пуском двигателя. Если мотор, с каждым разом, становится все труднее и труднее запустить, то проблема может быть и не только в фильтре тонкой очистке. Тем не менее, это первое, на что обращают внимание в случае возникновения неисправности.
• Резкое увеличение расхода топлива. Засорение каналов фильтра приводит к увеличению давления в топливной системе, что сопровождается сильным распылением форсунок, которые подают не то количество топлива, которое должно быть в камере сгорания. Поэтому, если ваш автомобиль стал потреблять намного больше топлива, то проблема, скорее всего, именно в топливном фильтре.

Теперь необходимо купить нужный вам фильтр тонкой очистки. При выборе нового элемента обращайте внимание только на зарубежных изготовителей, так как отечественные фильтра имеют более высокую скорость износа, что увеличивает частоту их замены, а значит, является неэкономичным.

Замена фильтра на карбюраторном автомобиле выполняется достаточно просто. В данном случае он находится под капотом автомобиля, поэтому его нужно открыть и выкрутить хомуты, шланги которых одеты на трубки фильтра. После этого, старый фильтр нужно открутить, а на его место установить другой.

В инжекторных автомобилях все намного сложнее. Дело в том, что такой фильтр устанавливается под днищем автомобиля, возле топливного  насоса, поэтому его замена не обходится без применения смотровой ямы или эстакады. Рассмотрим процесс  замены на примере автомобиля ВАЗ 2170 Лада «Приора».

Перед заменой рекомендуется не запускать двигатель в течение 4 часов. За это время спадет давление, накопившееся в топливной системе, хотя можно приступать к работе сразу, но будьте готовы к тому, что на вас хлынет небольшой поток топлива. Теперь приготовьте небольшую емкость, лучше всего тазик или корыто, и поставьте его под топливным фильтром.

Теперь с одной стороны фильтра надавите на фиксатор в виде пружины и стяните трубку, идущую к фильтру, со штуцера. С другой стороны нужно надавить на пластмассовые пластинки, после чего, трубка легко выйдет из зацепления с фильтром. Теперь нужно открутить гайку хомута, который удерживает фильтр под днищем автомобиля. Откройте хомут, и снимите фильтр. Проверьте состояние уплотнителей трубок на системе питания автомобиля и при необходимости замените.

Обратным способом установите новый фильтр и закрепите трубки на штуцерах. Проявите особое внимание при монтаже. На корпусе элемента должна быть стрелка, указывающая направление движения топлива. Устанавливать топливный фильтр нужно в строгом соответствии со стрелкой. После этого, запустите мотор и убедитесь в отсутствии утечек топлива.

Как заменить топливный фильтр в маломощных двигателях?

Быстрые ссылки:

• Где находится мой топливный фильтр?
• Поиск подходящего топливного фильтра
• Как выполнить замену топливного фильтра

Зачем менять топливный фильтр?

Замена топливного фильтра в вашем маленьком двигателе дает множество преимуществ. Топливный фильтр предназначен для надлежащей фильтрации газа перед тем, как он попадет в карбюратор газонокосилки, снегоуборщика или оборудования.

Замена топливного фильтра важна, потому что:

• Он предотвращает засорение топливной системы двигателя посторонними частицами
• Грязные топливные фильтры могут привести к тому, что двигатель будет работать на обедненной смеси, что приведет к снижению производительности и неравномерной работе

Где находится мой топливный фильтр?

Топливный фильтр устанавливается либо внутри топливного бака, либо в топливопроводе между баком и топливным насосом. Некоторые топливные баки имеют внутренние необслуживаемые топливные фильтры.

Если вы не знаете, где находится ваш топливный фильтр, обратитесь к руководству по эксплуатации двигателя Briggs & Stratton®, чтобы определить его местоположение.

Выбор подходящего топливного фильтра для вашего двигателя малого объема

Выбор подходящего топливного фильтра для вашего двигателя зависит от его конструкции. Сверьтесь с иллюстрированным перечнем деталей вашего двигателя или обратитесь к местному дилеру Briggs & Stratton для выбора подходящего сменного фильтра. Как только вы выберете нужную деталь, вы сможете приобрести топливные фильтры Briggs & Stratton® через Интернет или у местного дилера Briggs & Stratton.

Как выполнить замену топливного фильтра

Убедитесь, что вы находитесь в безопасном месте, где нет открытого пламени или источника огня. При снятии или осмотре фильтра надевайте защитные очки, чтобы защитить глаза от жидкого топлива или паров топлива. Держите под рукой сухую ткань, чтобы держать фильтр и собирать капающее топливо.

Если фильтр установлен внутри бака, вам потребуется слить бак, прежде чем вы сможете снять фильтр для проверки или замены.

1. Закройте топливный кран, если он установлен. Он может быть расположен в основании топливного бака, где подсоединяется газопровод. Если ваш бак не оснащен клапаном, пережмите бензопровод с помощью хомута топливопровода. Не пережимайте топливопровод, так как это может привести к его повреждению.
2. Если ваш фильтр установлен на топливопроводе, снимите металлические зажимы с каждой стороны фильтра с помощью острогубцев и вытащите фильтр из топливопровода.
3. Встряхните фильтр над чистой тканью, чтобы вытеснить остатки топлива, затем используйте ткань, чтобы вытереть все остатки снаружи фильтра.
4. Держите фильтр на безопасном расстоянии от лица и смотрите через один конец.
5. Вы должны четко видеть свет с другой стороны (этот метод не работает для всех топливных фильтров Briggs & Stratton). Если мусор забивает сетку, гофрированную бумагу или внутреннюю часть кожуха, замените старый топливный фильтр на новый.
6. При замене топливного фильтра обязательно подсоедините металлические зажимы с обеих сторон фильтра. Пожалуйста, имейте в виду, что на некоторых фильтрах есть стрелка направления потока. Для правильной работы фильтр должен быть правильно установлен.
7. Снимите зажим на топливопроводе или снова откройте топливный клапан, когда топливный фильтр надежно закреплен.
8. Проверить на наличие утечек. Не используйте устройство, если таковые обнаружены.

Примечание: Если в топливной магистрали есть трещины, замените топливную магистраль, чтобы убедиться в отсутствии утечек, топливная магистраль со временем выйдет из строя из-за элементов.

ПРЕДУПРЕЖДЕНИЕ:  Всегда читайте руководство(а) по двигателю и оборудованию перед запуском, эксплуатацией или обслуживанием двигателя или оборудования, чтобы избежать травм или повреждения имущества. Обратитесь к авторизованному дилеру, если вы не уверены в какой-либо процедуре или у вас есть дополнительные вопросы.

Запчасти для обслуживания в магазине

Как заменить топливный фильтр вашего автомобиля Издание

Ремонт автомобилей для чайников, 2-е издание

Обзор Книга Купить на Amazon

Замена фильтра на автомобиле с системой впрыска топлива может оказаться непростой задачей.

На инжекторных автомобилях необходимо отключить топливный насос, чтобы сбросить давление в топливопроводах, которые могут быть закреплены на фильтре с помощью хомутов, резьбовых соединений или специальных быстроразъемных соединений.

Для линий с резьбовыми фитингами требуется специальный линейный ключ с накидной гайкой. Для линий со специальными быстроразъемными фитингами могут потребоваться специальные инструменты для их отсоединения. Узнайте у продавца в магазине автозапчастей или в сервисном отделе вашего дилерского центра, какой тип фильтра установлен на вашем автомобиле.

Если для выполнения этой нечастой работы требуется покупка специальных инструментов, возможно, будет дешевле доверить ее техническому специалисту. Если нет, первое, что вам нужно сделать, это найти фильтр. В руководстве по эксплуатации должно быть указано, где находится ваш топливный фильтр и есть ли на вашем автомобиле более одного. Если это не так, спросите кого-нибудь в сервисном отделе вашего дилерского центра или обратитесь к руководству по обслуживанию для марки, модели и года выпуска вашего автомобиля. (Хотя это хорошая идея, обычно вы можете найти эти руководства в вашей местной библиотеке.)

Если ваш двигатель оснащен впрыском топлива, ваш топливный фильтр расположен где-то в топливопроводе высокого давления, либо под автомобилем рядом с топливным баком, как показано здесь:

Топливный фильтр, расположенный под автомобилем рядом с топливным баком

Или под капотом в топливопроводе рядом с двигателем, как показано здесь:

Топливный фильтр в топливопроводе под капотом

Некоторые автомобили также имеют топливный фильтр в топливном насосе, а также сетчатый фильтр внутри топливного бака. Если они засоряются, с ними должен иметь дело только профессионал.

Вот пошаговая инструкция по замене топливного фильтра. Прежде чем приступить к работе, внимательно прочитайте их и убедитесь, что вы хотите выполнить эту работу самостоятельно.

1. Перед отсоединением сбросьте давление в топливопроводе. Для этого перед запуском двигателя необходимо отключить электрический топливный насос.

   Чтобы отключить топливный насос, выполните следующие действия:

   1. При выключенном двигателе извлеките предохранитель топливного насоса из блока предохранителей. (В руководстве пользователя должно быть указано, где он находится.)

   2. Убедитесь, что стояночный тормоз включен и автомобиль находится в положении «Парковка» или «Нейтраль», а затем запустите двигатель. Он не будет работать очень долго после того, как вы его запустите, но давление в топливных магистралях снизится.

   3. Выключите двигатель. Когда топливный насос отключен, вы готовы отсоединить топливопроводы от фильтра.

2. Прежде чем что-либо отсоединять, посмотрите на старый фильтр и новый.

   Вы должны увидеть стрелку на обоих фильтрах, которая показывает, в каком направлении через них проходит топливо. Если на новом фильтре нет стрелки, посмотрите, в каком направлении установлен старый фильтр, чтобы понять, какой конец нового фильтра куда входит.
