Главный сцепления: назначение, устройство, принцип работы и неисправности

назначение, устройство, принцип работы и неисправности

Сцепление является важным элементом в устройстве автомобиля, позволяя «соединить» двигатель и коробку передач, а также реализовать возможность комфортного изменения ступеней, исключить ударные нагрузки и т.д.

Схема устройства сцепления на разных авто может отличаться, при этом на современных ТС зачастую используется гидравлическое сцепление. Среди основных составных элементов гидравлической системы сцепления следует выделить ГЦС (главный цилиндр сцепления).

Задачей такого цилиндра (иногда называется выжимной цилиндр сцепления) является эффективная передача усилия от педали сцепления на вилку выключения сцепления. Указанная вилка осуществляет прижим выжимного подшипника, что позволяет данному механизму работать благодаря взаимодействию с лепестками корзины сцепления.

Содержание статьи

Содержание

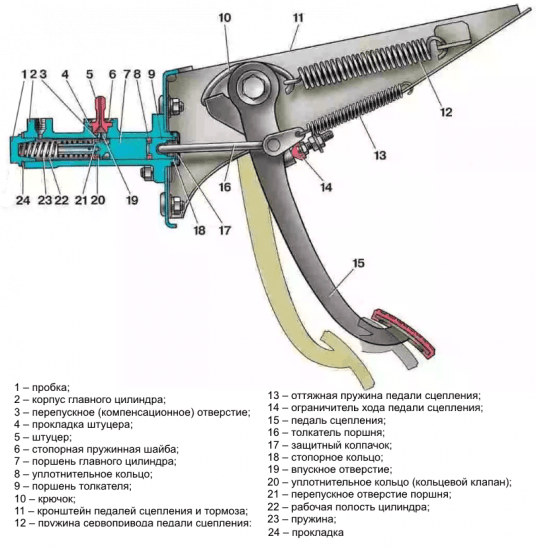

Устройство и принцип работы ГЦС

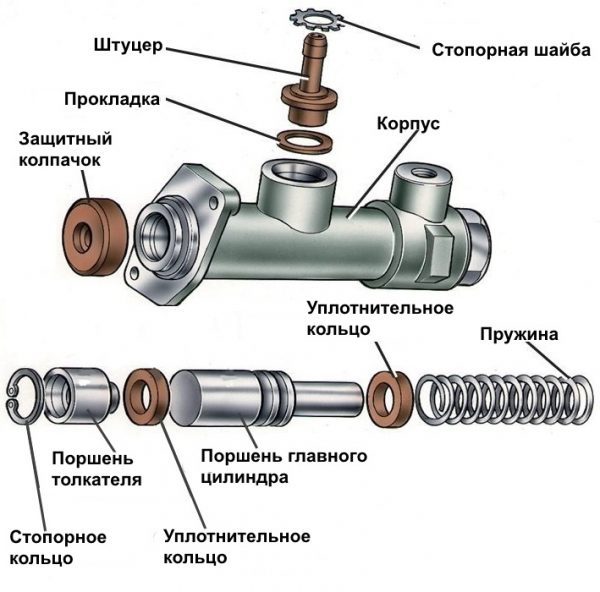

Начнем с того, что гидравлическое сцепление состоит из пары цилиндров (главный  и рабочий цилиндр сцепления), которые позволяют работать гидроприводу сцепления. Что касается главного цилиндра, конструкция ГЦС и его принцип работы заключается в следующем:

  • усилие от педали сцепления через толкатель передается на шток. Далее поршень выдвигается, в результате происходит перекрытие клапана, в результате чего жидкость из той части цилиндра, где она сжимается, получает возможность вытекать в отдельный бачок;
  • сжатая в цилиндре жидкость проталкивается через штуцер, после чего происходит ее попадание в гидравлическую магистраль, по которой производится подача к рабочему цилиндру;
  • рабочий цилиндр воздействует на вилку, передавая на нее усилие. После того, как водитель отпускает педаль сцепления, поршень цилиндра возвращается обратно при помощи пружины.

Как видно, гидропривод сцепления работает аналогично другим системам (например, гидравлической системе тормозов), в основе которых лежит жидкость, которая под давлением почти не сжимается, однако происходит эффективная и быстрая передача усилия на исполнительные устройства.

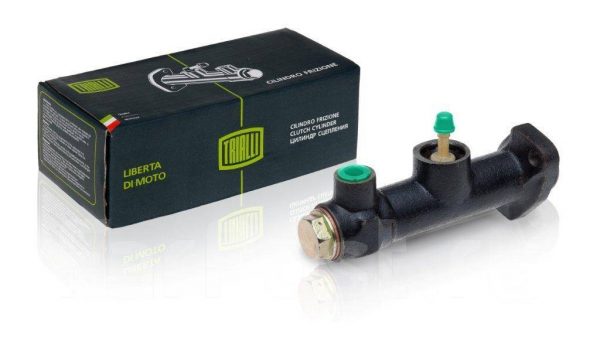

Обратите внимание, при выборе новой детали нужно обязательно учитывать отдельные технические характеристики, способ крепления, подключения, наличие бачка в комплекте, материал изготовления корпуса, размеры, длину штока, диаметр штуцера и т.д.

Другими словами, при выборе главного цилиндра на тот или иной автомобиль, нужно учесть ряд параметров и особенностей. Также рекомендуется  отдельное внимание уделять материалу изготовления. Дело в том, что цилиндры бывают как стальными, алюминиевыми или чугунными, так и пластиковыми (изготовлены из полимеров).

Изделия из чугуна и алюминия достаточно распространены, являются «средним» вариантом по качеству, пластиковые корпуса самые доступные по цене, однако не всегда отличаются надежностью и длительным сроком службы. Что касается стали, такие цилиндры самые надежные, однако имеют высокую стоимость по причине сложности изготовления.

Неисправности и ремонт главного цилиндра сцепления

Если говорить о ГЦС, как и любое другое устройство, данный элемент также может выйти из строя. Хотя главный цилиндр сцепления отличается простотой конструкции и надежностью, со временем появляется износ отдельных элементов по причине постоянных нагрузок, особенно если машина эксплуатируется в городе.

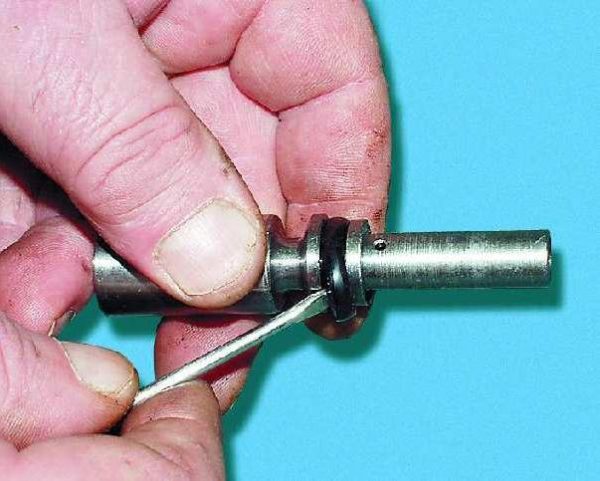

Как правило, первыми из строя выходят уплотнители и детали из резины. Если просто, под такими уплотнительными элементами следует понимать пыльники, которые надеты на шток для защиты цилиндра от грязи и мелкого абразива, а также уплотнительные манжеты, которые не позволяют вытекать рабочей жидкости.

Еще одним элементом, который может стать причиной проблем с ГЦС, является пружина в цилиндре. Пружина главного цилиндра сцепления постоянно испытывает нагрузки в процессе эксплуатации автомобиля, также на нее воздействует тормозная жидкость, которая выполняет в данном случае функцию рабочей. Когда металл становится более хрупким, пружина может попросту лопнуть.

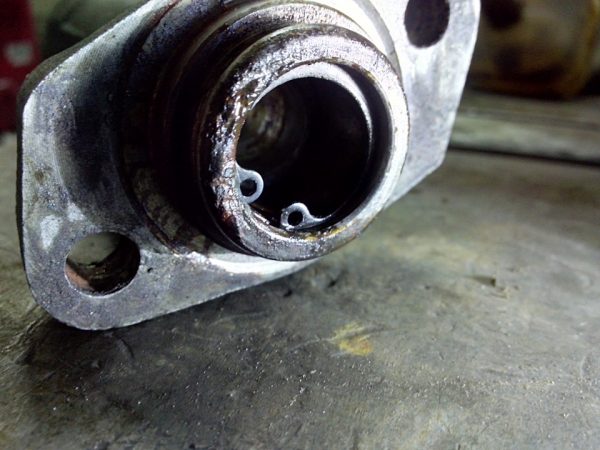

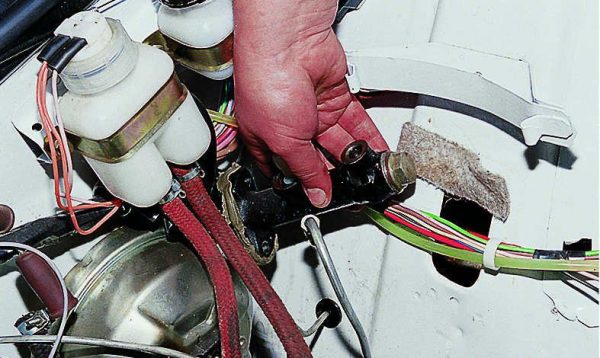

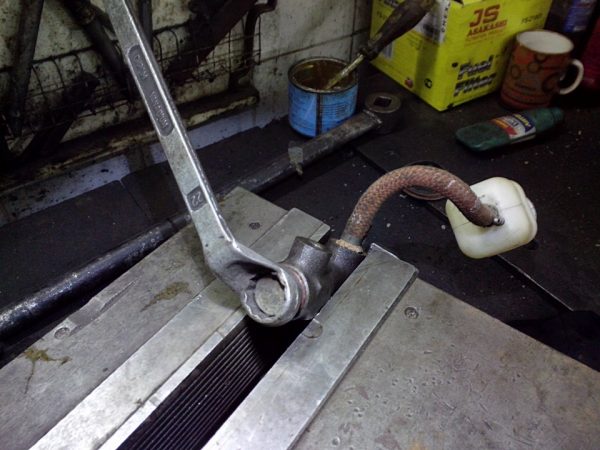

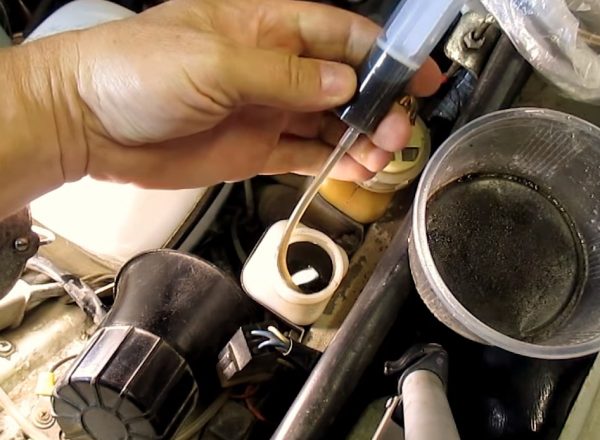

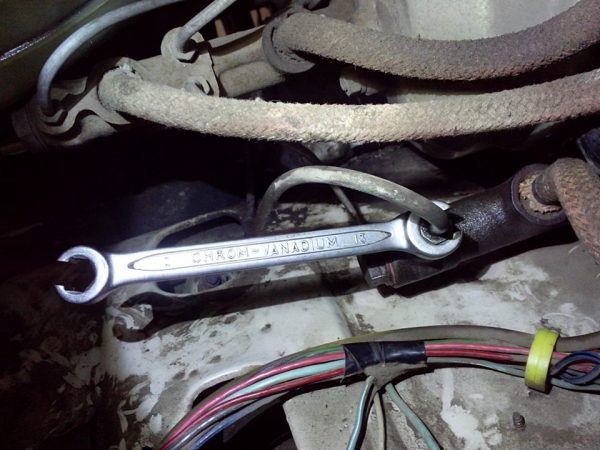

Так или иначе, в случае неполадок цилиндр нужно менять. При этом в ряде случаев также удается обойтись ремонтом ГЦС, а не его заменой. С учетом относительно высокой стоимости детали для многих авто, данный способ является оптимальным. Для этих целей нужно приобрести ремкомплект цилиндра сцепления, который включает в себя необходимые запасные элементы.

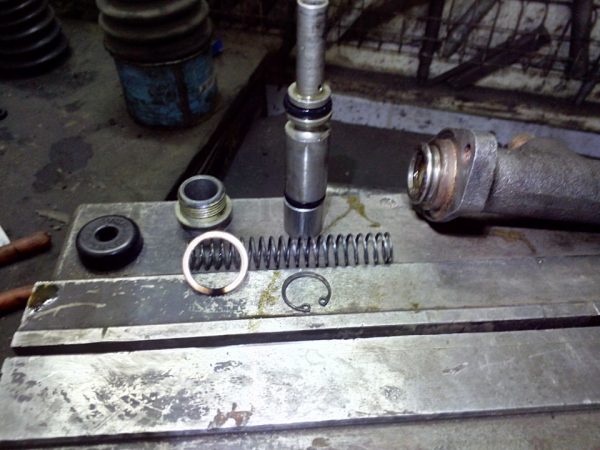

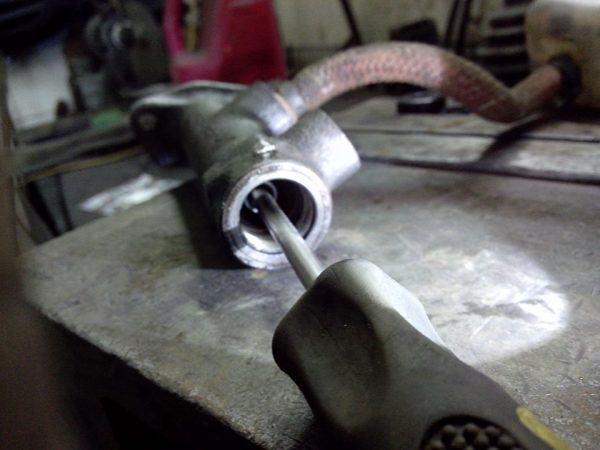

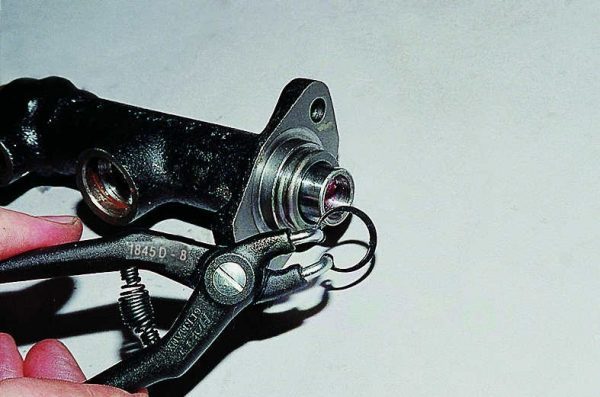

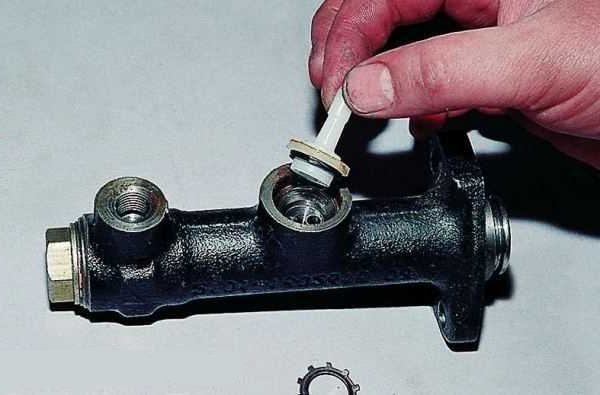

Такой подход обычно позволяет перебрать устройство и полностью восстановить его работоспособность.  Главное, чтобы ремкомплект был качественным, а сам ремонт главного цилиндра сцепления выполнялся опытными специалистами.

Причины и признаки неисправности ГЦС

Как уже было сказано выше, со временем износ отдельных элементов цилиндра неизбежен. Также к преждевременному выходу детали из строя может привести несвоевременная замена тормозной жидкости, разрывы уплотнителей, ошибки при сборке/установке отдельных запчастей из ремкомплекта и т.д.

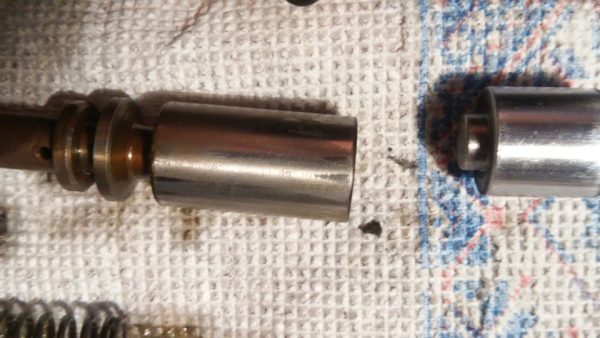

Как правило, самой серьезной поломкой можно считать такую, когда зеркало самого цилиндра сильно изношено, появились задиры, потертости и другие дефекты на поверхности металла, видны очаги коррозии. В такой ситуации обычной переборкой с использованием ремкомплекта часто обойтись не удается. Выходом становится только полная замена главного цилиндра сцепления.

Дело в том, что одним из свойств тормозной жидкости является высокая проникающая способность. Это значит, что жидкость просачивается даже по мельчайшим царапинам на зеркале цилиндра и/или поршне. Замена только резиновых уплотнителей в этом случае не помогает.

Рекомендуем также прочитать статью о том, есть ли сцепление в коробке автомат. Из этой статьи вы узнаете, какие устройства и механизмы в АКПП выполняют функцию сцепления, а также как работает сцепление в автоматической коробке.

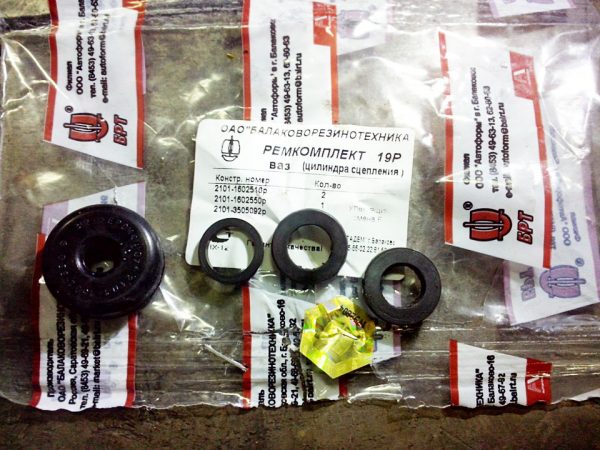

Зачастую качественный ремкомплект ГЦС обычно имеет как манжеты, так и новый поршень. Однако если царапины имеются на зеркале цилиндра, в этом случае нужна замена всей детали. По этой причине важно не допускать критического износа, обращая внимание на малейшие признаки неисправности ГЦС. Как только в цилиндре возникают неполадки, жидкость из системы может вытекать, понижается ее уровень.

Также педаль сцепления может работать хуже, при езде водитель замечает, что процесс переключения передач нарушен в результате сбоев в работе сцепления. При проблемах с цилиндром педаль сцепления может падать в нижнее положение (проваливаться, залипать), ход педали становится тугим и т.д.

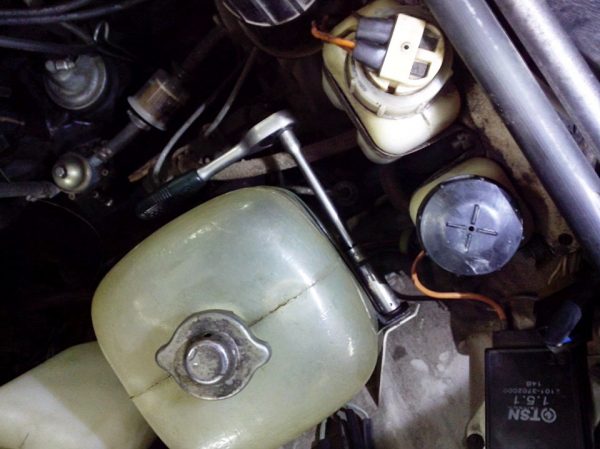

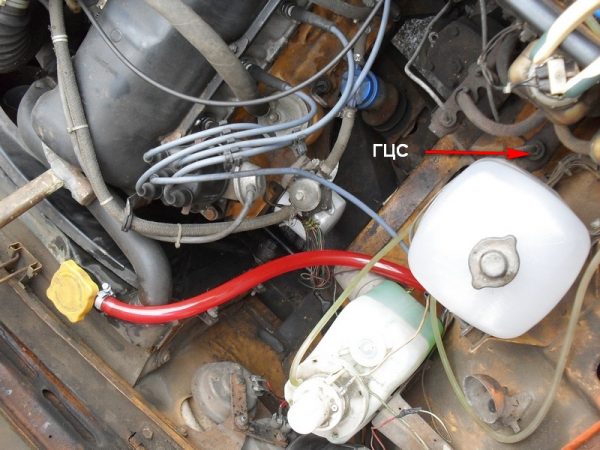

В таком случае нужно безотлагательно провести визуальный осмотр. Прежде всего, следует провести проверку уровня и состояния тормозной жидкости. Также нужно осматривать сам цилиндр. Если на цилиндре заметны явные потеки или уплотнители (манжеты) влажные, тогда очевидно нарушение герметичности.

Еще отметим, что частой проблемой главного цилиндра сцепления является активное засорение отверстий в крышке бачка. Чтобы устройство нормально работало, предполагается, что уровень жидкости в бачке цилиндра постоянно повышается и затем происходит его понижение.

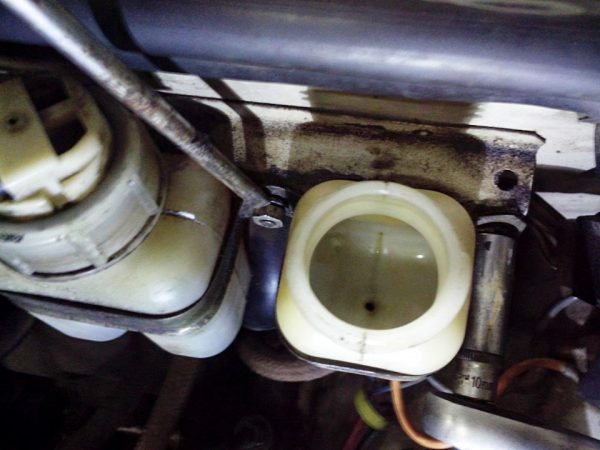

Для того чтобы уровень нормально повышался и понижался, в крышке бачка есть специальные вентиляционные отверстия. В случаях, когда отверстия забиты грязью, весь гидропривод работает со сбоями, педаль сцепления ходит туго, происходит медленный возврат педали сцепления в исходное положение и т.д.



Советы и рекомендации

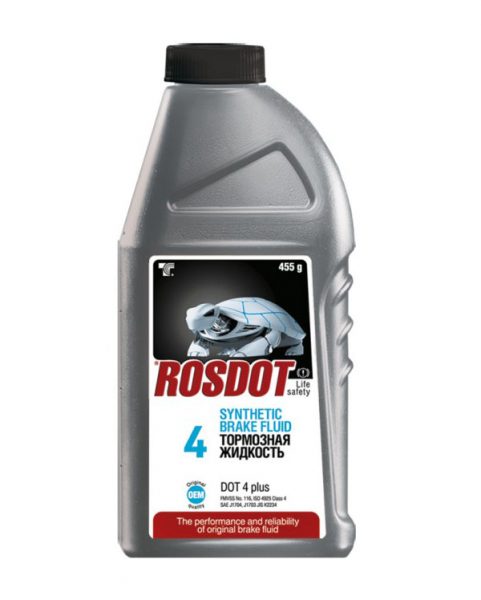

Начнем с того, что в гидроприводе сцепления рабочей является тормозная жидкость (ТЖ). Указанная жидкость хорошо подходит для выполнения возложенных на нее функций, отличается низкой ценой и доступностью, а также простотой замены.

При этом для нормальной работы не только тормозов, но и сцепления, важно, чтобы уровень ТЖ всегда был в норме. Определяется уровень по бачку на главном цилиндре сцепления. В случае понижения  жидкость нужно долить, причем использовать только ту, которая рекомендуется для данного авто (например, DOT4, DOT5).

Нужно учитывать, что такая жидкость является сильным ядом для живых организмов, агрессивна к пластиковым и резиновым изделиям, ЛКП и т.п. Не трудно догадаться, что уплотнители из резины быстро приходят в негодность от контакта с тормозной жидкостью (происходит усыхание, растрескивание).

Также тормозная жидкость имеет свойство со временем накапливать в себе влагу (является гигроскопичной). Это приводит как к ухудшению ее свойств, так и к развитию коррозии деталей, с которыми она контактирует.

Еще в отдельных случаях при разборке и дефектовке специалисты находят песок в приводе сцепления. Если просто, в тормозной жидкости появляется характерный осадок, который похож на мелкие частицы песка. На самом деле это не песок, а продукты, которые образуются в результате воздействия электричества на тормозную жидкостью.

Дело в том, что ТЖ не отличаются устойчивостью к воздействию электричества. На практике, даже низкое напряжение приводит к выпадению осадка, происходит активная кристаллизация составных элементов жидкости.

Обратите внимание, если ГЦС выполнен из металла (например, имеет корпус из чугуна), а поршень цилиндр сделан из алюминия, в результате контакта с тормозной жидкостью создается небольшой  электрический потенциал.

Это приводит к образованию осадка. Чтобы избежать кристаллизации ТЖ, нужно выбирать на замену ГЦС с поршнем из полимеров. Такой поршень отличается тем, что не взаимодействует с металлом корпуса, оказывает меньшее воздействие на зеркало цилиндра. Также можно обратить внимание на поршень из латуни, однако, стоимость детали очень высокая на фоне аналогов.

С учетом вышесказанного становится понятно, что своевременная замена тормозной жидкости позволяет значительно увеличить срок службы деталей тормозной системы и системы гидропривода сцепления. Важно понимать, что в ТЖ активно накапливается влага, антикоррозийные добавки срабатываются, скапливается осадок, повышается степень агрессивности к резиновым деталям и т.д.

По этой причине выполнять замену тормозной жидкости оптимально 1 раз в год  или каждые 20-25 тыс. км. пробега. Такой подход  позволяет продлить срок службы тормозных цилиндров и цилиндров сцепления.

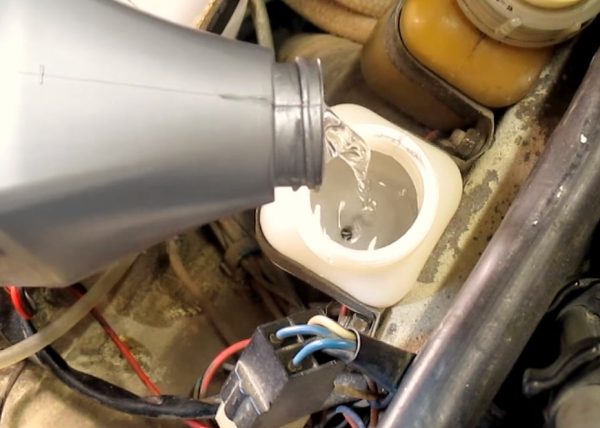

Напоследок отметим, что доливать тормозную жидкость нужно так, чтобы в бачок не попадала пыль, грязь и мусор. В противном случае мелкие частички могут работать подобно абразиву, быстро повреждая гладкие и чувствительные внутренние поверхности деталей тормозной системы и гидропривода сцепления.



Читайте также

Сцепление автомобиля: назначение и устройство

Содержание статьи

Назначение и устройство сцепления

Сцепление служит для кратковременного разъединения двигателя от трансмиссии и плавного их соединения при трогании с места, а также при переключении передач. Сцепление состоит из привода и механизма сцепления.

Устройство сцепления автомобиляУстройство сцепления автомобиля

Схема гидравлического привода выключения сцепления и механизма сцепления:

  1. коленчатый вал;
  2. маховик;
  3. ведомый диск;
  4. нажимной диск;
  5. кожух сцепления;
  6. нажимные пружины;
  7. отжимные рычаги;
  8. нажимной подшипник;
  9. вилка выключения сцепления;
  10. рабочий цилиндр;
  11. трубопровод;
  12. главный цилиндр;
  13. педаль сцепления;
  14. картер сцепления;
  15. шестерня первичного вала;
  16. картер коробки передач;
  17. первичный вал коробки передач.

Привод выключения сцепления

Привод выключения сцепления (гидравлического типа) состоит из:

  • педали,
  • главного цилиндра,
  • рабочего цилиндра,
  • вилки выключения сцепления,
  • нажимного подшипника,
  • трубопроводов.

При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает
вилку выключения сцепления и нажимной подшипник, который и передает усилие на механизм сцепления. Когда же водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Именно механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь
плавно их соединять.

Кроме того, сцепление предохраняет детали трансмиссии от перегрузок. При неравномерном вращении коленчатого вала двигателя в трансмиссии возникают колебания. Для их гашения в сцеплении имеется гаситель колебаний или демпфер. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Детали механизма сцепленияДетали механизма сцепления

Механизм сцепления состоит из:

  • картера и кожуха,
  • ведущего диска (которым является маховик коленчатого вала двигателя),
  • нажимного диска с пружинами,
  • ведомого диска со специальными износостойкими накладками и гасителем колебаний.

Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием очень сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя. Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте его автомобиль.

А для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии), к вращающемуся маховику, то есть – включить сцепление.

Схема работы сцепленияСхема работы сцепления

Как правильно включать сцепление? Вначале приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое
время относительно маховика, тоже начнет вращаться, а ваш автомобиль потихоньку двигаться. Затем на две – три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись.

Машина при этом немного увеличивает скорость движения. И, наконец, когда маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач
и далее на ведущие колеса автомобиля, остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет. В худшем же варианте, что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Основные неисправности сцепления

Сцепление «ведет» (выключается не полностью) из-за большого свободного хода педали сцепления, перекоса нажимного подшипника, коробления ведомого диска или поломки пружин. Для устранения неисправности следует отрегулировать свободный ход педали, удалить воздух из гидропривода, заменить неработоспособные диски и пружины.

Сцепление «пробуксовывает» (включается не полностью) из-за малого свободного хода педали, замасливания или износа фрикционных накладок ведомого диска, поломки пружин. Для устранения неисправности необходимо отрегулировать свободный ход педали, промыть или поменять диски, пружины.

Сцепление включается резко вследствие заеданий в механизме привода, задирах на рабочих поверхностях дисков, маховика и разрушения фрикционных накладок ведомого диска. Для устранения неисправности следует заменить неисправные узлы привода, устранить задиры на поверхностях дисков, заменить ведомый диск.

Подтекание тормозной жидкости в приводе выключения сцепления возможно из главного или рабочего цилиндров, а также в соединительных трубках.
Для устранения неисправности следует визуально определить место утечки и заменить неисправные узлы, с последующей прокачкой всего гидропривода (удалить из него воздух).

Эксплуатация сцепления

При эксплуатации автомобиля необходимо периодически проверять уровень в бачке, питающем жидкостью гидравлический привод сцепления. Если уровень окажется меньше нормы, то его обязательно следует восстановить, долив тормозной жидкости.
В противном случае, когда ее уровень понизится до нуля, усилие вашей ноги на педали сцепления будет передаваться в никуда.

Пониженный уровень жидкости или неправильная регулировка сцепления может привести к тому, что передачи на вашем автомобиле будут включаться с огромным усилием или вообще включаться не будут. И если, при полностью нажатой педали
сцепления, вам все-таки удастся «впихнуть» первую передачу, то автомобиль самопроизвольно начнет медленное движение, хотя в данный момент двигатель еще должен быть отделен от ведущих колес.

Как это может случиться и почему машина едет?

Описанная неприятность называется – сцепление ведет. Суть происходящего в следующем. В то время, когда ведомый диск сцепления не должен иметь контакта с маховиком, он все-таки за него немного цепляется, и поэтому часть крутящего момента передается на вал коробки передач и далее на ведущие колеса.

Со сцеплением может случиться неприятность и другого рода. Так как каждый раз, отпуская педаль сцепления, мы заставляем обе поверхности ведомого диска сильно тереться о железный маховик и не менее железный нажимной диск, то естественно боковые поверхности ведомого диска со временем изнашиваются.

Это нормальный процесс, предусмотренный конструкцией автомобиля, и ведомый диск является расходным материалом. Однако наступает момент, когда и первая передача включена, и педаль сцепления наверху, и «газуете» вы так, что у проезжающих мимо водителей «сердце кровью обливается». Но износ накладок ведомого диска уже настолько велик, что теперь он не зажимается между маховиком и нажимным диском с должным усилием, и, прокручиваясь, не передает крутящий момент от двигателя к трансмиссии. Описанное явление называется – сцепление пробуксовывает.

Конечно, здесь описан пример совсем уж глухого и слепого водителя, потому что машина намного раньше «предупреждала» его о том, что такой случай может произойти в ближайшее время. Еще раньше, на подходе к максимальному износу, ведомый диск начал пробуксовывать, сначала на четвертой передаче, затем на третьей и так далее.

Начало критического износа легко определить, двигаясь на четвертой передаче со скоростью 40 – 45 км/ч. Если при активном нажатии на педаль газа обороты
двигателя начинают увеличиваться, а машина продолжает движение с постоянной скоростью, то в подтверждение своей догадки вы еще и унюхаете специфический запах «подгорающих» накладок диска. Значит, пора покупать новый диск.

«Шелест» в районе сцепления и его пропадание при полностью нажатой педали сцепления означает, что вы должны готовится к замене выжимного подшипника. Резкие старты и ускорения машины, постоянное держание ноги на педали сцепления при
движении ведут к ускоренному износу не только сцепления, но и других агрегатов автомобиля.

Укорачивает срок службы сцепления и еще одна плохая привычка. Это когда водитель долго удерживает педаль сцепления в нажатом состоянии, например, на все время остановки перед красным сигналом светофора.

Сцепление: описание,виды,устройство,принцип работы | АВТОМАШИНЫ

Резкий старт с места, или же большая нагрузка при движении быстро выводят сцепление с рабочего состояния, первым признаком поломки сцепления становится плохое переключение коробки передач, пробуксовка после того, как включили передачу, нажали на газ, обороты двигателя поднялись, а автомобиль не набирает скорость. Все это ведет к одному, пора менять сцепление. Но все же заменить не проблема, но вот для того чтоб не случилась такая беда заново, рассмотрим принцип работы сцепления.

Содержание статьи

Что такое сцепление?

Сцепление (или как его еще называют «фрикционная муфта») ― это механизм автомобиля, который соединяет двигатель с трансмиссией и время от времени дает возможность рассоединять их при переключении передачи, торможения или же во время остановки. Основное задание сцепления ― это фрикционное взаимодействие дисков, которые располагаются на обоих валах.

Еще одной функцией, которую исполняет сцепление ― это возможность плавно трогать с места автомобиль. Постольку поскольку вал двигателя вращается, а вал трансмиссии пребывает в фиксированном неподвижном положении, начало движения машины без сцепления невозможно, так как оно помогает валам плавно притереться друг к другу, и в то же время обеспечивает плавное ускорение оборотов, которое обеспечивают валы, и наконец-то привести в движение автомобиль.

Если же случайно (или не случайно) слишком быстро и резко рассоединить те двое валов, то неподвижный вал трансмиссии заклинит вращающийся вал двигателя и Ваш автомобиль просто-напросто заглохнет (в лучшем случае), или же в механизме сцепления будут поломки, на которые понадобятся немалые материальные затраты. В основном, на современных автомобилях устанавливается механические сцепления.

ПРИВОД ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

Дальнейшее изучение автомобиля невозможно без понимания термина — привод. Попробуем с ним разобраться.

Когда в автомобиле надо передать усилие, допустим от водителя к некому механизму, то могут возникнуть проблемы. Для того чтобы автомобиль исправно работал, а водитель находился на своем месте, существует привод механизмов.

Представьте ситуацию, когда вам необходимо постоянно что-то закрывать и открывать, а сами вы передвигаться не можете. Для передачи усилия на расстоянии по «открыванию» и «закрыванию» двери, вам придется применить палку или дистанционное управление. Пусть это будет палка, привязанная веревками одним концом к вашей руке, а другим к ручке двери. В этом случае, палка с веревками будут являться «приводом», который передаст усилие на расстоянии.

В автомобиле каждый механизм имеет свой привод, посредством которого он приводится в действие. Привод может состоять из большого количества отдельных узлов и деталей, может быть механическим, гидравлическим.


Схема гидравлического привода выключения сцепления и механизма сцепления
1 — коленчатый вал; 2 — маховик; 3 — ведомый диск; 4 — нажимной диск; 5 — кожух сцепления; 6 — нажимные пружины; 7 — отжимные рычаги; 8 — нажимной подшипник; 9 — вилка выключения сцепления; 10 — рабочий цилиндр; 11 — трубопровод; 12 — главный цилиндр; 13 — педаль сцепления; 14 — картер сцепления; 15 — шестерня первичного вала; 16 — картер коробки передач; 17 — первичный вал коробки передач.
Привод выключения сцепления (гидравлического типа) состоит из :
  • педали,
  • главного цилиндра,
  • рабочего цилиндра,
  • вилки выключения сцепления,
  • нажимного подшипника,
  • трубопроводов.


При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения сцепления и нажимной подшипник, который передает усилие на механизм сцепления. Когда водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

В гидравлическом приводе сцепления применяется тормозная жидкость. Перед тем как заливать ее в бачок привода, стоит прочитать, что написано на этикетке. А разрешается ли ее смешивать с жидкостью, которая уже залита в гидроприводе сцепления автомобиля? Как правило, ответ бывает положительным, но существуют жидкости, которые не подлежат смешиванию.

На переднеприводных автомобилях используется механический привод, где педаль сцепления связана с вилкой выключения с помощью металлического троса.

Из чего состоит сцепление

Чтоб не ломать сцепление, нужно знать не только как оно работает поверхностно и какие его функции, но и с каких деталей оно состоит. К основным составляющим частям относят ведомую и ведущую части, механизм отключения и нажимную систему.

Момент вращения двигателя передается от маховика на детали ведущей части, последние в свою очередь передают крутящий момент на ведущий вал КПП. Момент трения обеспечивается благодаря нажимному механизму, который благодаря плотному сцеплению ведомой и ведущей части, дает долгожданный результат движения.

Немаловажным считается выключение сцепления. Так один диск, на котором расположены периферическим образом пружины, расположено в чугунном картере, тот в свою очередь располагается в блок-картере двигателя.

В ведущую часть входит кожух сцепления и маховик, последний в свою очередь крепится к маховику коленчатого вала за счет шести специальных болтов. Нажимной диск размещается в средней части кожуха. Вращающий момент нажимного диска передается от маховика через три выступления, которые имеются в диске и входят в окна кожуха. Ведомый диск, ступица, ведущий вал коробки смены передач являются основными и обязательными составными ведомой части сцепления.

По обе стороны ведомого диска размещены фрикционные накладки, изготовлены из медно-асбестового состава (или же иного металлоасбестового состава), которые выдерживают необычайно высокую температуру и известны своими фрикционными свойствами. Со ступицей ведомый диск соединен заклепками либо же через пружины. Эти пружины являются составной частью пружинно-фрикционного гасителя вращающихся колебаний (то есть демпфера)

МЕХАНИЗМ СЦЕПЛЕНИЯ

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Механизм сцепления состоит из:

  • картера и кожуха,
  • ведущего диска (которым является маховик двигателя),
  • нажимного диска с пружинами,
  • ведомого диска с износостойкими накладками.


Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, то есть — включить сцепление. И это сложная задача, так как угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.


Сцепление включеноКак это сделать? Для этого надо всегда правильно отпускать педаль сцепления, только в три этапа.

На первом этапе работы по включению сцепления — приотпускаем педаль, т.е. даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.

На втором этапе – удерживаем ведомый диск от какого-либо перемещения, т.е. на две — три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись. Машина при этом увеличивает скорость движения.

На третьем этапе — маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания и с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля. Это соответствует состоянию механизма сцепления – включено, автомобиль едет. Теперь остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.


Сцепление выключеноДействия водителя по выключению и включению сцепления в течение поездки повторяются много раз. Однако, освоив работу с педалью сцепления в три этапа, позже это войдет в привычку, которая обеспечит плавность хода автомобиля и комфортность пассажирам.

Сцепление с гидравлическим приводом

Судя с названия этого вида сцепления, думаю, Вам, итак, стало ясно, что в гидравлическом приводе все усилия, начиная с педали сцепления и заканчивая собственно механизмом, транспортируются с помощью такой себе жидкости. Она в свою очередь размещается в гидроцилиндрах и трубках, которые соединяют все нужные в механизме элементы. Механизм строения гидравлического сцепления не очень совпадает с механическим сцеплением.

Один достаточно большой диск располагается на остром конце ведущего вала и сделанного из стали кожуха. Кожух закрепляется за маховиком. Внутри кожуха имеется пружина с радиальными лепестками. Они являются, скажем, так, выжимными рычажками. На оси располагается управляющая педаль. Она же приподнята к кузову, а именно к кронштейну. Толкач основного цилиндра прикреплен к педали сцепления при содействии шарнира. Педаль попускается тогда, когда сцепление выключается и передача переключается.

Диагностика сцепления в домашних условиях

Чаще всего при поломке слышны характерные звуки. Для этого давим пару раз на педаль сцепления и внимательно слушаем. Если появляются посторонние звуки, к примеру, такие как скрип, стук или подобное, то стоит понять, откуда они идут и устранить их. При нажатии на педаль, она должна идти свободно, без рывков и задержек. Расстояние от пола до педали при включенном или выключенном состоянии не должна превышать 145 миллиметров.

Встречаются еще поломки во время езды, а именно когда переключаете передачу. Если тяжело включить передачу и при включении появляются нестандартный хруст, шум и другие звуки, то не стоит затягивать. Так же при включении передачи и нажатии на газ машина не так резва, как обычно, начинает плавно набирать ход, при этом мотор работает на максимум. Это первый признак поломки диска сцепления.

Характеристики керамического и металлокерамического сцепления

В последнее время любители экстремальной быстрой езды открыли для себя керамическое и металлокерамическое сцепление. Керамика значительно выигрывает, если ее установить на мощный агрегат, который любит стартовать с пробуксовкой и сжигать резину. Металлокерамическое сцепление может выдерживать значительные нагрузки и является лучшим выбором гонщиков.



Диски производят с добавление углеродистого волокна, кевлара и керамики. Такой состав позволяет на 10–15% поднять передачу крутящего момента без увеличения прижимной силы, оказываемой на корзину. Живут такие диски, как правило, в четыре раза дольше обычных. Производят 3-х, 4-х, 6-и лепестковые модели, которые отлично справляются с температурными и механическими нагрузками. Некоторые водители жалуются на слишком резкое переключение передач при керамическом сцеплении, но определенного
мнения на этот счет среди автомобилистов пока нет.

ПОХОЖИЕ СТАТЬИ:

  • Что такое трансмиссия и как она работает — фото видео.
  • Что такое двигатель и как он работает — фото видео.
  • Mercedes-Benz Concept седан — видео трейлер
  • Volkswagen c coupe gte: обзор,описание,фото,видео,комплектация.
  • Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
  • Опель Зафира: обзор,описание,фото,видео,комплектация.
  • Какую сигнализацию лучше поставить на автомобиль с автозапуском.
  • КАК ПРОИЗВОДЯТ АВТОМОБИЛИ В ГЕРМАНИИ — немецкие авто видео.
  • Новый Audi Q2 2016-2017 описание технические характеристики фото видео
  • Volkswagen Amarok 2017 года фото видео обзор описание комплектация.
  • Как выбрать самый экономичный кроссовер по расходу топлива?
  • Как проверить историю автомобиля перед покупкой
  • Особенности технического обслуживания Cadillac
  • Преимущества фронтального погрузчика LiuGong CLG 856H
  • Услуги автосервиса

виды, устройство и принцип работы

Сцеплением называется механизм трансмиссии, передающий крутящий момент от двигателя к коробке передач за счет силы трения. Также оно позволяет кратковременно отсоединить двигатель от трансмиссии и вновь их плавно соединить. Существует достаточно много разновидностей муфт сцепления. Они различаются по количеству ведомых дисков (однодисковое, двухдисковое или многодисковое), по типу рабочей среды (сухое или мокрое) и по типу привода. Разные виды сцеплений имеют соответствующие преимущества и недостатки, но наибольшее распространение на современных автомобилях получило однодисковое сухое сцепление либо с механическим, либо гидравлическим приводом.

Функции сцепления

Муфта сцепления устанавливается между двигателем и коробкой передач и является одним из наиболее нагруженных элементов трансмиссии. Она выполняет следующие основные функции:

  1. Плавное разъединение и соединение двигателя и коробки передач.
  2. Передача крутящего момента без проскальзывания (без потерь).
  3. Компенсация вибраций и нагрузок от неравномерности работы двигателя.
  4. Снижение нагрузок на элементы двигателя и трансмиссии.

Элементы муфты сцепления

устройство сцепленияустройство сцепленияКонструкция муфты сцепления

Стандартная муфта сцепления, применяющаяся на большинстве автомобилей с механической коробкой передач, включает следующие основные элементы:

  • Маховик двигателя – ведущий диск.
  • Ведомый диск сцепления.
  • Корзина сцепления – нажимной диск.
  • Выжимной подшипник сцепления.
  • Муфта выключения сцепления.
  • Вилка сцепления.
  • Привод сцепления.

На ведомый диск сцепления с обеих сторон установлены фрикционные накладки. Его функция – передача крутящего момента за счет силы трения. Встроенный в корпус диска пружинный демпфер крутильных колебаний смягчает соединение с маховиком и гасит вибрации и нагрузки от неравномерности работы двигателя.

сцеплениесцеплениеСхема расположения диска сцепления, корзины и выжимного подшипника с муфтой выключения

Нажимной диск и диафрагменная пружина, воздействующие на ведомый диск сцепления, в сборе представляют собой единый узел, получивший название “корзина сцепления”. Ведомый диск сцепления расположен между корзиной и маховиком и соединен с первичным валом коробки передач с помощью шлицев, по которым он может перемещаться.

Диафрагменная пружина корзины может быть либо нажимного, либо вытяжного принципа действия. Отличие – в направлении приложения усилия от привода сцепления: к маховику или от маховика. Особенность конструкции пружины вытяжного действия позволяет использовать корзину, толщина которой значительно меньше. Это делает узел максимально компактным.

Принцип работы

Принцип работы сцепления основан на жестком соединении ведомого диска сцепления и маховика двигателя за счет возникающей силы трения от усилия, которое создает диафрагменная пружина. Сцепление имеет два режима: «включено» и «выключено». Основное время работы ведомый диск прижат к маховику. Крутящий момент от маховика передаётся ведомому диску, а от него через шлицевое соединение на первичный вал коробки передач.

схема работы сцеплениясхема работы сцепленияСхема работы диафрагменной пружины

Для выключения муфты водитель нажимает на педаль, которая соединена с вилкой механическим или гидравлическим приводом. Вилка перемещает выжимной подшипник, который, нажимая на концы лепестков диафрагменной пружины, прекращает её давление на нажимной диск, а он, в свою очередь, освобождает ведомый. В этот момент двигатель разъединен с трансмиссией.

После включения нужной передачи в коробке передач водитель отпускает педаль сцепления, вилка перестаёт воздействовать на выжимной подшипник, а тот на пружину. Нажимной диск прижимает ведомый к маховику. Двигатель соединен с трансмиссией.

Виды сцепления

Сухое сцепление

Принцип действия сцепления данного типа основан на силе трения, возникающей при взаимодействии сухих поверхностей: ведущего, ведомого и нажимного дисков. Это обеспечивает жесткую связь двигателя и коробки передач. Сухое однодисковое сцепление – самый распространенный вид, использующийся на основной массе автомобилей с механической КПП.

Мокрое сцепление

Данный вид сцепления предполагает работу трущихся поверхностей в масляной ванне. По сравнению с сухой, такая схема обеспечивает более плавное соприкосновения дисков; узел эффективнее охлаждается за счет циркуляции жидкости и может передавать  больший момент на трансмиссию.

Dual ClutchDual ClutchДвойное сцепление мокрого типа

Мокрая схема обычно применяется на современных роботизированных КПП с двойным сцеплением. Особенность работы такого сцепления заключается в том, что на четные и нечетные передачи КПП подается крутящий момент от отдельных ведомых дисков. Привод сцепления – гидравлический, управляемый электроникой. Переключение скоростей происходит при постоянной передаче крутящего момента на трансмиссию без разрыва потока мощности. Данная конструкция является более дорогой и сложной в производстве.

Сухое двухдисковое сцепление

clutch-1clutch-1

устройство и ремонт, инструкции с фото и видео

Все классические «Жигули» имеют одинаковую конструкцию механизма сцепления. Одним из основных узлов в системе гидропривода является главный цилиндр сцепления, посредством которого происходит управление выжимным подшипником. Замена гидропривода проводится при поломке либо отказе механизма.

Главный цилиндр сцепления ВАЗ 2101

Стабильная работа главного цилиндра сцепления (ГЦС) оказывает непосредственное воздействие на функционирование коробки передач и её срок эксплуатации, а также плавность переключения скоростей. При поломках гидропривода управление коробкой становится невозможным, как и дальнейшая эксплуатация автомобиля.

Для чего предназначен

Основная функция ГЦС — кратковременно разъединить силовой агрегат от КПП при переключении передач. При нажатии на педаль в системе создаётся давление, которое воздействует на шток вилки сцепления. Последняя приводит в движение выжимной подшипник, управляя муфтой сцепления.

Как устроен

Основными составляющими элементами узла являются:

  • наружный манжет;
  • уплотнительная манжета;
  • штуцер;
  • шток;
  • возвратная пружина;
  • корпус;
  • чехол для защиты.
Устройство ГЦС

В корпусе ГЦС расположены возвратная пружина, манжеты, рабочий и плавающий поршни

Принцип работы

Гидравлическое сцепление состоит из двух цилиндров — главного и рабочего (ГЦ и РЦ). Принцип работы гидропривода основывается на следующем:

  1. Жидкость в ГЦ поступает через шланг из бачка.
  2. При воздействии на педаль сцепления усилие посредством толкателя передаётся на шток.
  3. Поршень в ГЦ выдвигается, что приводит к перекрытию клапана и сжатию жидкости.
  4. После сжатия жидкости в цилиндре она попадает через штуцер в гидравлическую систему и подаётся к РЦ.
  5. Рабочий цилиндр приводит в движение вилку, которая передвигает муфту с выжимным подшипником вперёд.
  6. Подшипник надавливает на фрикционную пружину нажимного диска, освобождая ведомый диск, после чего муфта выключается.
  7. После того как педаль будет отпущена, поршень цилиндра возвращается в начальное положение под воздействием пружины.
Педаль и ГЦ ВАЗ 2101

Педаль перемещает толкатель, который, в свою очередь, двигает поршень и создаёт в системе гидропривода давление

Где находится

ГЦС на ВАЗ 2101 установлен под капотом возле вакуумного усилителя тормозов и главного цилиндра тормозной системы. Возле цилиндра сцепления также находятся бачки: один для системы торможения, другой для гидропривода сцепления.

Расположение ГЦС

ГЦС на ВАЗ 2101 расположен в моторном отсеке возле вакуумного усилителя тормозов и главного цилиндра тормозной системы

Когда нужна замена

Элементы цилиндра со временем изнашиваются, что приводит к появлению перебоев в работе механизма. Ремонт либо замена ГЦС нужны при проявлении следующих признаков:

  • завоздушенность системы;
  • утечка рабочей жидкости;
  • износ составляющих цилиндра.

Присутствие воздуха в системе гидропривода нарушает работоспособность системы, делая её функционирование невозможной. Воздух в гидропривод может проникнуть через микротрещины в уплотнительных элементах цилиндра или в соединительных шлангах. Если при проверке системы обнаруживается постоянная нехватка жидкости в расширительном бачке, нужно осмотреть весь механизм сцепления, поскольку жидкость может уходить не только из главного цилиндра. Если в системе гидропривода количество жидкости будет недостаточным, нужное давление для перемещения вилки сцепления формироваться не сможет. Такая проблема будет проявляться в невозможности разъединить мотор и коробку при нажатии на педаль сцепления. Если утечка вызвана износом соединительных шлангов, то их замена не вызывает особых вопросов. Если же проблема связана с самим ГЦС, то изделие придётся демонтировать, разбирать и выяснять причину либо попросту заменять деталь на новую.

Какой лучше ставить

На ВАЗ 2101 необходимо устанавливать гидропривод сцепления, предназначенный для ВАЗ 2101–07. Цилиндры, рассчитанные на работу в автомобилях УАЗ, ГАЗ и АЗЛК, для установки на «копейку» не подойдут. Аналогичная ситуация с импортными аналогами. Внедрить ГЦС от какой-либо иномарки будет довольно проблематично, что обусловлено разным креплением узла, другой резьбой и конфигурацией трубок. Однако на «классику» подойдёт гидропривод от ВАЗ 2121 или от «Нивы-Шевроле».

Выбор производителя

Сегодня существует немало фирм, которые изготавливают главные цилиндры сцепления. Однако при выборе и покупке рассматриваемого узла предпочтение следует отдавать таким производителям:

  • АО АвтоВАЗ;
  • ООО «Брик»;
  • ООО «Кедр»;
  • Fenox;
  • ATE;
  • TRIALLI.
ГЦС ВАЗ 2101 TRIALLI

При выборе ГЦС предпочтение лучше отдавать известным производителям

Средняя стоимость гидропривода сцепления составляет 500–800 р. Однако есть изделия, которые стоят около 1700 р., например, цилиндры от ATE.

Таблица: сравнение гидроприводов сцепления разных производителей по цене и отзывам

Ремонт главного цилиндра сцепления

Если не обращать внимания на плохую работу сцепления, то вполне вероятен износ зубьев на шестернях КПП, что приведёт к выходу агрегата из строя. Ремонт коробки потребует гораздо большего времени и материальных вложений. Поэтому при появлении признаков неисправностей с ремонтом затягивать не стоит. Для работы понадобятся такие инструменты:

  • ключ на 10;
  • торцовая головка на 13 с удлинителем;
  • отвёртка;
  • ключ на 13 для тормозных трубок;
  • резиновая груша для откачки жидкости;
  • ремкомплект для ГЦС.

Снятие

Демонтаж цилиндра выполняем в следующем порядке:

  1. Отворачиваем крепление расширительного бачка системы охлаждения, поскольку он перекрывает доступ к гидроприводу.Крепление расширительного бачка

    Расширительный бачок затрудняет доступ к ГЦС, поэтому ёмкость нужно демонтировать

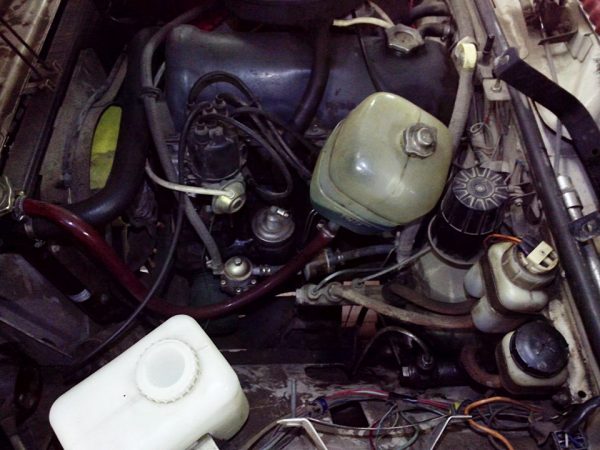

  2. Убираем ёмкость в сторону.Снятие бачка

    Отвернув крепление бачка, убираем его в сторону

  3. Резиновой грушей или шприцем удаляем жидкость из бачка сцепления.Откачка жидкости

    Грушей или шприцем откачиваем тормозную жидкость из бачка

  4. Откручиваем крепление планки, удерживающей бачок.Крепление бачка ГЦС

    Бачок с жидкостью ГЦС крепится к кузову планкой, откручиваем её крепление

  5. Ключом на 13 отвинчиваем трубку, которая идёт к рабочему цилиндру, после чего отводим её в сторону.Отводящая трубка

    Трубку, идущую к рабочему цилиндру сцепления, откручиваем ключом на 13

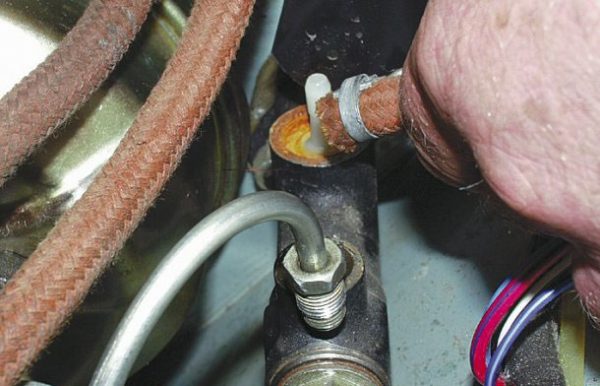

  6. Ослабляем хомут и снимаем шланг ГЦС.Шланг подачи жидкости

    Ослабляем хомут и снимаем шланг подвода рабочей жидкости со штуцера

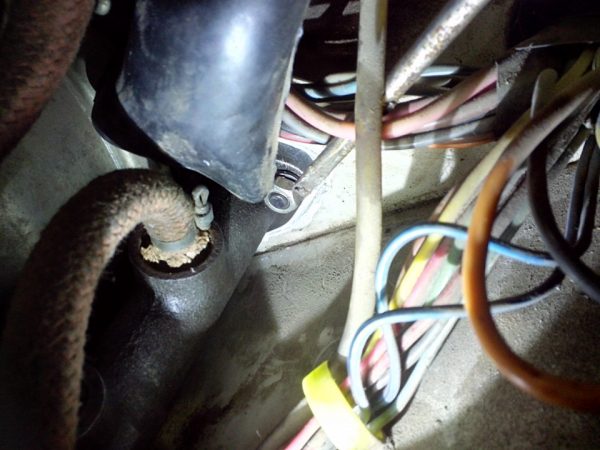

  7. Головкой на 13 с удлинителем или ключом откручиваем крепление гидропривода, аккуратно извлекая со шпилек гровер шайбы.Крепление гидпропривода

    Откручиваем крепление ГЦС к моторному щитку

  8. Демонтируем цилиндр.Демонтаж цилиндра

    Открутив крепёж, демонтируем цилиндр с автомобиля

Разборка

Из инструментов нужно подготовить:

  • ключ на 22;
  • крестовая или плоская отвёртка.

Процедуру выполняем в следующей последовательности:

  1. Очищаем цилиндр снаружи от загрязнений металлической щёткой, чтобы при разборке внутрь не попал никакой мусор.
  2. Гидропривод зажимаем в тисках, отворачиваем заглушку ключом на 22 и извлекаем пружину.Разборка цилиндра сцепления

    Зажав гидропривод сцепления в тисках, откручиваем заглушку

  3. Стягиваем пыльник и снимем стопорное кольцо.Стопорное кольцо

    С обратной стороны цилиндра снимаем пыльник и извлекаем стопорное кольцо

  4. Отвёрткой выдавливаем поршень в сторону стопора.Выдавливание поршня

    Поршень ГЦС выдавливаем при помощи отвёртки

  5. Поддеваем стопорную шайбу и извлекаем штуцер из гнезда.Демонтаж штуцера

    Поддев стопорную шайбу, извлекаем штуцер из гнезда

  6. Все внутренние элементы аккуратно складываем друг возле друга, чтобы ничего не потерять.Детали цилиндра

    После разборки цилиндра сцепления все детали аккуратно распологаем друг возле друга

Для очистки корпуса цилиндра от загрязнений внутри нельзя использовать металлические предметы или наждачную бумагу. Можно задействовать только тормозную жидкость и грубую ткань. Для окончательной промывки узла используем также тормозную жидкость и ничего другого.

При проведении ремонтных работ с цилиндрами сцепления или тормозной системы, после разборки устройства я провожу осмотр внутренней полости. На внутренних стенках цилиндров не должно быть задиров, рисок и других повреждений. Установка новых деталей из ремкомплекта никакого результата не даст и ГЦС будет работать неправильно, если внутренняя поверхность будет иметь царапины. То же самое относится к поверхности поршня. В противном случае цилиндр придётся заменить новой деталью. Если изъянов нет, то результат от проведённого ремонта будет положительный.

Поршень ГЦС

Поршни, как и внутренняя поверхность цилиндра, не должны иметь рисок и задиров

Замена манжет

При любом ремонте главного цилиндра сцепления, который подразумевает его разборку, резиновые элементы рекомендуется менять.

Ремкомплект ГЦС

В ремкомплект ГЦС входят манжеты и пыльник

Для этого выполняют следующие шаги:

  1. Стягиваем манжеты с поршня, поддевая их отвёрткой.Снятие манжет

    Для снятия манжет с поршня достаточно поддеть их плоской отвёрткой

  2. Поршень промываем тормозной жидкостью, очищая деталь от остатков резины.
  3. Новые уплотнители устанавливаем на место, аккуратно помогая отвёрткой.

При установке манжет матовая сторона резиновых элементов должна быть обращена в сторону штока цилиндра.

Сборка

Процесс сборки выполняется в обратном порядке:

  1. Промываем внутреннюю полость цилиндра чистой тормозной жидкостью.
  2. Смазываем этой же жидкостью манжеты и поршень.
  3. Вставляем поршни в цилиндр.
  4. Устанавливаем на место стопорное кольцо, а с другой стороны ГЦС вставляем пружину.Установка стопора

    Стопорное кольцо в корпус ГЦС вставляем с помощью круглогубцев

  5. Надеваем на заглушку медную шайбу и закручиваем пробку в цилиндр.
  6. Монтаж ГЦС к моторному щиту проводим в порядке, обратном снятию.
Видео: ремонт ГЦС на «классике»

Прокачка сцепления

Для того чтобы исключить вероятность отказа механизма сцепления, по окончании ремонта систему гидропривода нужно прокачать. Для проведения процедуры автомобиль нужно установить на эстакаду или смотровую яму, а также подготовить:

  • тормозную жидкость;
  • ключи для отворачивания тормозных трубок;
  • резиновую трубку подходящего диаметра;
  • прозрачную ёмкость.

Какую жидкость заливать

Для классических «Жигулей» в системе гидропривода сцепления заводом рекомендуется применять тормозную жидкость РосДот 4. Ёмкости объёмом в 0,5 л для проведения ремонта будет достаточно. Необходимость в заливке жидкости может возникнуть не только во время проведения ремонтных работ, но и при замене самой жидкости, поскольку со временем она теряет свои свойства.

Тормозная жидкость

В систему сцепления классических «Жигулей» рекомендовано заливать тормозную жидкость РосДот 4

Как прокачать сцепление

Работу лучше проводить с помощником. Уровень жидкости в бачке должен быть под горловину. Выполняем следующие шаги:

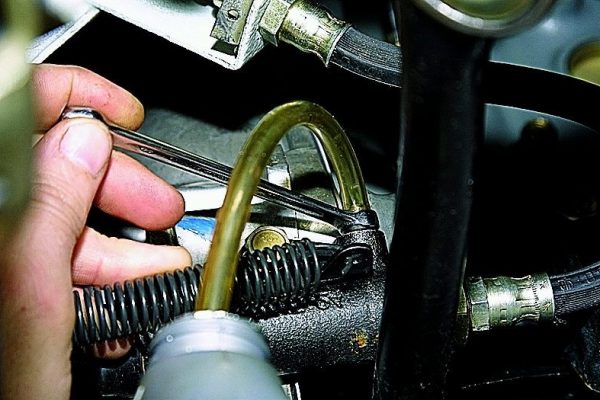

  1. Натягиваем на штуцер рабочего цилиндра сцепления один из концов шланги, а второй опускаем в ёмкость.

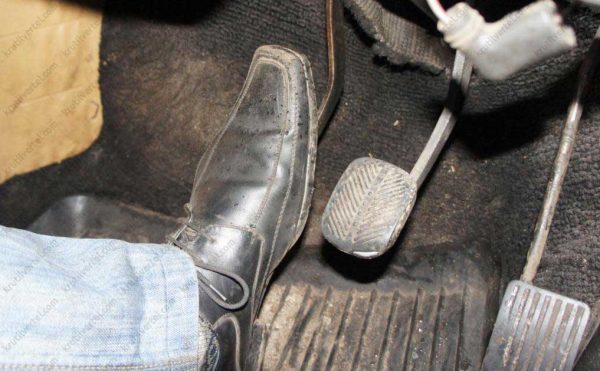

  2. Помощник несколько раз нажимает на педаль сцепления, пока она не станет тугой, и удерживает её в нажатом положении.Прокачка сцепления

    Помощник, находящийся в салоне, нажимает несколько раз на педаль сцепления и удерживает её в нажатом положении

  3. Откручиваем штуцер и спускаем жидкость с воздухом в ёмкость, после чего закручиваем штуцер.Штуцер рабочего цилиндра

    Чтобы прокачать систему гидропривода необходимо открутить штуцер и выпустить жидкость с пузырьками воздуха

  4. Повторяем процедуру несколько раз, пока из системы полностью не выйдет воздух.
Видео: прокачка сцепления на классических «Жигулях»

В процессе прокачки жидкость из бачка сцепления будет уходить, поэтому за её уровнем нужно следить и доливать по мере необходимости.

Наполнение бачка

В процессе прокачки сцепления нужно следить за уровнем жидкости в бачке и своевременно доливать её

Для прокачки сцепления или тормозной системы я использую прозрачную трубку, что позволяет визуально оценить, есть ли воздух в жидкости или нет. Бывают ситуации, когда нужно прокачать сцепление, а помощника нет. Тогда я отворачиваю штуцер на рабочем цилиндре сцепления, откручиваю пробку бачка и накидываю на его горловину чистую тряпочку, например, носовой платок, создаю ртом давление, т. е. попросту дую в бачок. Продуваю несколько раз, чтобы прокачать систему и полностью выгнать из неё воздух. Могу порекомендовать ещё один довольно простой способ прокачки, при котором жидкость проходит через систему самотёком, для чего достаточно открутить штуцер на рабочем цилиндре и контролировать уровень жидкости в бачке. Когда воздух полностью выйдет, штуцер заворачиваем.

Поломки главного цилиндра сцепления ВАЗ 2101 — явление редкое. Если проблемы и возникают, то связаны они с повреждением пыльника либо применением некачественной жидкости. При неполадках механизма восстановить работоспособность можно своими силами. Для проведения ремонтных работ нужно подготовить необходимый инструмент и ознакомиться с пошаговыми инструкциями, что исключит возможные ошибки.

Устройство и назначение привода выключения сцепления, прокачка гидропривода

Привод сцепления на автомобиле предназначен для краткосрочного отсоединения коленчатого вала двигателя от коробки передач, а также для их совмещения, которые необходимы для переключения передач, а также, для того, чтобы автомобиль мог тронуться с места и начать движение.

На сегодняшний день в автомобилях применяются следующие виды приводов сцепления:

  • привод сцепления механический;
  • гидравлический привод сцепления;
  • электрогидравлический привод.

Последний из вышеназванных приводов сцепления в отличие от первых двух применяется в автомобилях крайне редко и используется в роботизированных коробках передач. Поэтому более конкретно на нем останавливаться не будем, и давайте рассмотрим первые два.

Привод сцепления механический

Данный привод, как правило, применяется в небольших легковых автомобилях. Отличается он от других приводов сцепления своей невысокой стоимостью и простотой конструкции, которая состоит из:

  • педали сцепления;
  • троса привода сцепления;
  • рычажной передаче;
  • механизма отвечающего за регулирования свободного хода педали сцепления.

Схема механического привода сцепления: 1 — контргайка; 2 — регулировочная гайка; 3 — нижний наконечник троса; 4 — защитный чехол троса; 5 — кронштейн крепления троса; 6 — нижний наконечник оболочки троса; 7 — оболочка троса; 8 — поводок троса; 9 — уплотнитель; 10 — верхний наконечник оболочки троса; 11 — верхний наконечник троса; 12 — кронштейн педали сцепления; 13 — пружина педали сцепления; 14 — педаль сцепления; 15 — упорная пластина.

В его конструкции основным элементом является трос, который соединяет между собой «вилку» выключения и педаль сцепления. При нажатии водителем на педаль сцепления через трос, который в свою очередь заключен в специальную оболочку, передается соответствующее усилие на рычажную передачу. В свою очередь рычажная передача обеспечивает выключения сцепления путем перемещения вилки сцепления.

Привод сцепления механический также оснащен механизмом, отвечающим за регулировку свободного хода педали сцепления. Данный механизм включает в себя на конце троса регулировочную гайку. Необходимость данного механизма в первую очередь обусловлена постепенным, вследствие износа, изменением положения педали сцепления.

Гидравлический привод сцепления

Данный привод по своей конструкции напоминает гидравлический привод тормозной системы автомобиля. В нем также в качестве «рабочей» жидкости используется тормозная жидкость, а сам привод состоит из:

  • педали сцепления;
  • главного и рабочего цилиндров;
  • бачка с «рабочей» жидкостью;
  • соединительных трубопроводов.

Схема гидравлического привода сцепления: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — подшипник выключения сцепления с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления.

Главный и рабочий цилиндры выполнены в качестве поршня с толкателем, которые в свою очередь размещены в корпусе. При нажатии водителем на педаль сцепления поршень главного цилиндра начинает двигаться с помощью толкателя вследствие чего «рабочая» жидкость отсекается от бачка. Далее «рабочая» жидкость поступает в рабочий цилиндр по соединенному трубопроводу.

Именно под воздействием «рабочей» жидкости и происходит движение толкателя с поршнем. Толкатель в свою очередь оказывает воздействие на «вилку» сцепления и тем самым обеспечивает выключения сцепления.

Для того чтобы удалить из привода воздух, на рабочем и главном цилиндрах установлены специальные штуцеры.

Работа сцепления с гидравлическим приводом — видео:

Также на некоторых автомобилях применяется вакуумный либо пневматический усилитель привода. Его установка облегчает управление автомобилем.

Назначение привода

Здесь все просто. Устройство предназначено для включения и выключения сцепления посредством отжима диафрагменной пружины.



Устройство привода выключения сцепления

Штампованная педаль сцепления 21 установлена на сварном кронштейне 12, укрепленном на кузове болтами 11 и шпильками 8 с гайками 7. Педаль сцепления качается на оси 16, которая неподвижно закреплена в кронштейне 12. Педаль фиксируется от проворачивания лыской, входящей в фигурное отверстие в одной из щек кронштейна педали.

Аксиальное перемещение оси ограничено шплинтом 13 и уступом лыски. В ступицу педали вставлены две вращающиеся на оси полиамидные втулки 17, имеющие буртики на одном из торцов.

Втулки имеют высокую износостойкость и не требуют смазки в процессе эксплуатации. На площадку педали надета резиновая накладка 31. Педаль удерживается в исходном (крайнем заднем) положении усилием оттяжной пружины 15. При этом нерегулируемый толкатель 14, шарнирно соединенный с педалью пальцем 19, упирается в ограничительную шайбу 5, зафиксированную в осевом направлении стопорным кольцом.

В исходном положении педали поршень 12 главного цилиндра сцепления под действием пружины 8 упирается торцом в шайбу 14. Между толкателем 14 и поршнем 4 предусмотрен постоянный зазор а = 0,2 — 1,0 мм, который обеспечивается в указанных пределах выбранными размерами этих деталей и ограничительной шайбы 5.

Указанный зазор обеспечивает поршню главного цилиндра возможность занять исходное положение (при включенном сцеплении), гарантирующее сообщение полости а цилиндра с наполнительным бачком 3 через компенсационное отверстие б.

В приводах сцепления и управления ножными тормозами оси педалей, полиамидные втулки, толкатели, накладки педалей и крепежные детали взаимозаменяемы. Главный цилиндр сцепления предназначен для создания давления в системе гидравлического привода сцепления. Цилиндр имеет чугунный корпус 9 внутреннего диаметра 22 мм с фигурным фланцем; во фланец ввернуты две шпильки 18, с помощью которых цилиндр и кронштейн 12 педали крепятся к щиту передней части кузова. Между фланцем корпуса цилиндра и щитом передней части кузова при сборке устанавливают до четырех (по потребности) регулировочных прокладок 6, изготовленных из листовой стали толщиной 0,5 мм каждая. Эти прокладки помогают установить исходное положение педали сцепления, которое должно обеспечивать полный ее ход L до упора в резиновый коврик пола, равный 150—155 мм.

Рис. Привод выключения сцепления: 1 — кронштейн крепления соединительной трубки; 2 — соединительная трубка; 3 — главный цилиндр сцепления в сборе; 4 — поршень главного цилиндра сцепления; 5 — ограничительная шайба; 6 — регулировочная прокладка; 7 и 28 — гайки; 8 — шпилька крепления главного цилиндра; 9 — питательный бачок главного цилиндра сцепления; 10 — гайкодержатель; 11 — болт крепления кронштейна педали сцеплении; 12 — кронштейн педали сцепления: 13 — шплинт оси педали сцепления; 14 — толкатель поршня главного цилиндра сцепления; 15 — оттяжная пружина педали сцепления; 16 — ось педалей сцепления и тормоза; 17 — втулка оси педалей сцепления и тормоза; 18 и 33 — шайбы; 19 и 23 — пальцы; 20 и 32 — шплинты; 21 — педаль сцеплении; 22 — вилка выключения сцепления; 24 — наконечник толкателя; 26 — оттяжная пружина вилки выключения сцепления; 26 — контргайка; 27 — толкатель вилки; 29 — рабочий цилиндр привода включения сцепления; 30 — шпилька крепления рабочего цилиндра; 31 — накладка педали; 34 — защитный колпак; 35 — стопорное кольцо; 36 — поршень рабочего цилиндра; 37 — уплотнительная манжета; 38 — распорный грибок; 39 — пружина; 40 — клапан выпуска воздуха; 41 — защитный колпачок клапана; 42 — скоба крепления трубки; 43 — прокладка

На верху корпуса главного цилиндра расположен бачок 3, изготовленный из полупрозрачной пластмассы. В бачке содержится определенный запас тормозной жидкости, необходимый для нормальной работы гидравлического привода сцепления. Бачок закрыт пластмассовой резьбовой крышкой 1, в которой имеется отверстие для сообщения внутренней полости бачка с атмосферой, и укреплена отражательная пластина, предупреждающая выплескивание тормозной жидкости через указанное отверстие. На торец питательного бачка опирается фланец сетчатого фильтра 2, выполняющего одновременно функции успокоителя находящейся в бачке тормозной жидкости.

Питательный бачок 3 крепится к корпусу 9 главного цилиндра резьбовым штуцером 4, имеющим на торце шлиц под отвертку. Уплотнительная прокладка 5 после затяжки штуцера гарантирует герметичность соединения бачка с корпусом цилиндра. Через отверстие в штуцере 4 тормозная жидкость из бачка 3 самотеком поступает в корпус 9 главного цилиндра.

На находящийся внутри цилиндра поршень 12 надета резиновая уплотнительная манжета 13, препятствующая вытеканию жидкости из цилиндра. Поршень отлит из цинкового сплава. В головке поршня сделано шесть сквозных отверстий г, прикрытых тонким стальным кольцом-клапаном 11 и внутренней рабочей резиновой манжетой 10. На наружной поверхности манжеты имеются одна кольцевая и шесть продольных канавок. Пружина 8 прижимает манжету к поршню 12, а поршень — к упорной шайбе 14. Другим своим концом пружина упирается в резьбовой штуцер 7, закрывающий внутреннюю полость корпуса цилиндра.

Резиновый защитный колпак 16 предохраняет внутреннюю полость цилиндра от попадания пыли. Колпак плотно надет на проточку в корпусе цилиндра и стержень толкателя 17.

Рабочий цилиндр 29 сцепления укреплен с помощью двух шпилек 30 и гаек 28 с левой стороны картера сцепления. Внутренний диаметр рабочего цилиндра равен 22 мм.

Главный и рабочий цилиндры соединены между собой гнутой медной (6×1 мм) или двухслойной стальной трубкой 2 с омедненной внутренней и наружной поверхностями (6×0,7 мм). Спираль, расположенная в средней части трубки, компенсирует изменение расстояния между концами трубки, неизбежное при изменении положения силового агрегата, подвешенного на резиновых подушках, относительно кузова. Кроме закрепления по концам, трубка имеет две промежуточные точки крепления: на левом брызговике кузова с помощью кронштейна 1 и на картере двигателя с помощью скобы 42. Между крепежной деталью и трубкой проложены резиновые прокладки 43. Концы трубки имеют двойную коническую развальцовку, форма и размеры которой показаны на рисунке. До развальцовки концов на трубку надевают соединительные гайки, которыми она присоединяется затем к главному и рабочему цилиндрам.

Рис. Главный цилиндр привода сцепления: 1 — крышка бачка; 2 — сетчатый фильтр; 3 — бачок; 4 — штуцер бачка; 5 — прокладка штуцера бачка; 6 — прокладка штуцера главного цилиндра; 7 — штуцер главного цилиндра; 8 — пружина; 9 — корпус главного цилиндра; 10 — уплотнительная манжета главного цилиндра; 11 — клапан поршня; 12 — поршень; 13 — уплотнительная манжета поршня; 14 — упорная шайба; 15 — стопорное кольцо; 16 — защитный колпак; 17 — толкатель поршня; 18 — шпилька крепления главного цилиндра

Корпус 3 рабочего цилиндра представляет собой отливку из серого чугуна, имеющую с одной стороны открытую цилиндрическую полость, в которую вставлены литой алюминиевый поршень 7 с уплотнительной резиновой манжетой б, распорным грибком 5 и пружиной 4. Пружина постоянно прижимает сферическую поверхность грибка к уплотнительной кромке манжеты и через нее кромку к зеркалу цилиндра, что значительно улучшает уплотнение рабочего цилиндра, особенно при отсутствии давления в системе (сцепление включено).

Рис. Развальцовка концов соединительной трубки (размеры сечения трубок: стальной — 6 X 0,7; медной 6 X 1,0)

Рис. Рабочий цилиндр привода сцепления: 1 — защитный колпачок клапана; 2 — клапан выпуска воздуха; 3 — корпус цилиндра; 4 — пружина; 5 — распорный грибок; 6 — уплотнительная манжета; 7 — поршень; 6 — защитный чехол; 7 — стопорное кольцо

Ввернутый в корпус 3 цилиндра конический клапан 2 служит для удаления воздуха из системы гидропривода. Резиновый колпачок 1 надет на головку клапана и предохраняет внутренний канал клапана от засорения.

В сферическое углубление поршня 36 вставлен толкатель 27, который регулируется по длине. Толкатель регулируют ввертыванием или вывертыванием его из вильчатого наконечника 24. Положение наконечника фиксирует контргайка 26. Пружина 25 вилки 22 выключения сцепления постоянно прижимает толкатель к сферической поверхности поршня и, при отсутствии давления в системе гидропривода сцепления, перемещает поршень в крайнее переднее положение. Поскольку поршень 36 в цилиндре 29 может перемещаться в направлении, соответствующем выключению сцепления (на рисунке вправо), только под действием давления рабочей жидкости, исключается образование разрежения, а следовательно, и проникновение в цилиндр через неплотности поршня воздуха. Поэтому нет необходимости поддерживать в соединительной трубке 2 и перед поршнем 36 избыточное давление, которое обычно обеспечивается установкой в главном цилиндре двойного клапана, как это делается в гидроприводе тормозов (см. ниже). Все детали главного цилиндра сцепления, за исключением корпуса 9 и штуцера 7 взаимозаменяемы с соответствующими деталями главного цилиндра тормоза. Так как в главном цилиндре сцепления отсутствует двойной клапан, корпус и штуцер этого цилиндра отличаются от корпуса и штуцера главного цилиндра тормоза. Чтобы было легче отличить главные цилиндры сцепления и тормоза, их крепежные фланцы повернуты относительно друг друга на 60°. Защитный резиновый чехол 8 предохраняет внутреннюю полость рабочего цилиндра от грязи.

Привод сцепления и его виды

Устройство сцепления

Привод предназначен для дистанционного управления сцеплением непосредственно водителем из салона. Нажатие на педаль сцепления напрямую воздействует на нажимной диск.

Известны следующие виды привода:

  • механический;
  • гидравлический;
  • электрогидравлический;
  • пневмогидравлический.

Наибольшее распространение получили первые два вида. На грузовиках и автобусах используется пневмогидравлический привод. Электрогидравлический устанавливают в машинах с роботизированной коробкой передач.

Прокачка сцепления

Если вкратце ознакомится с алгоритмом прокачки сцепления, то он происходит следующим образом:

  1. Подготовка системы к работе.
  2. Подключение к штуцеру резинового шланга.
  3. Нажатие на сцепление и слив жидкости до полного выхода воздуха.

Для прокачки гидропривода сцепления вам будут необходимы такие инструменты:

  1. Инструмент для фиксации педали сцепления.
  2. Канистра для слива тормозной жидкости.
  3. Резиновый шланг, который мы будем подключать к сливному штуцеру.
  4. Новая тормозная жидкость.
  5. Стандартный набор инструментов.

Перед прокачкой сцепления следует его отрегулировать, так как невозможно эффективно прокачать систему сцепления, если толкатель поршня не перемещается свободно. В этой ситуации воздух не выйдет.

замена жидкости сцепления

Для начала в бачок цилиндра следует долить жидкости. Ее уровень не должен быть ниже двух сантиметров от наивысшего края. При этом нужно постараться, что бы в систему не попал мусор, разные посторонние примеси и так далее.

Снимаем с перепускного клапана резиновый колпачок в верхнем отделе корпуса, после чего надеваем шланг. Через него из системы будет проходить тормозная жидкость. В емкость наливается около двести миллилитров тормозной жидкости.

штуцер прокачки сцепления

Открываем пропускной клапан и нажимаем несколько раз на педаль сцепления.

Следите за пузырьками воздуха, именно сейчас и происходит очистка всей системы. Кроме того, следите, что бы уровень тормозной жидкости не опустился ниже трех сантиметров от края. После того, как педаль максимально опустится, необходимо до конца закрутить перепускной клапан. Процесс производится несколько раз.

Теперь снимаем со штуцера резиновый шланг и надеваем предохранительный колпачок. Далее доливаем в бачок жидкость.

Работа главного цилиндра сцепления

Главный цилиндр сцепления работает следующим образом. При нажатии на педаль 21 толкатель 14 перемещает поршень 4, сжимая пружину 8.

Как только манжета 10 перекроет перепускное отверстие б, внутри цилиндра в полости а создается давление, и жидкость через отверстие в штуцере 7 и по соединительной трубке 2 проходит в рабочий цилиндр 29, вызывая перемещение поршня 36, толкателя 27 и связанной с ним через наконечник 24 и палец 23 вилки 22 выключения сцепления. Сцепление выключается. При том растягивается оттяжная пружина 25 вилки и сжимаются нажимные пружины 14.

При отпускании педали сцепления последняя возвращается в исходное положение пружиной 75, а поршень 12 главного цилиндра под действием возвратной пружины 8 перемещается вслед за толкателем 17 до упора в шайбу 14. При этом давление в системе падает, и нажимной диск сцепления, переменяясь под действием нажимных пружин, вновь прижимает ведомый диск к маховику. Сцепление включается. Перемещение нажимного диска до его упора в ведомый диск вызывает перемещение связанной с ним через отжимные рычажки пяты и упертого в нее подпятника.

Далее подпятник и связанная с ним вилка выключения сцепления перемещаются под действием оттяжной пружины 25, которая постоянно прижимает шток толкателя 27 к поршню 36 и передвигает последний в крайнее переднее положение. При этом поршень вытесняет жидкость из внутренней полости рабочего цилиндра 29. Жидкость по трубке 2 возвращается в полость а главного цилиндра.

При резком отпускании педали сцепления жидкость, возвращающаяся из рабочего цилиндра в главный, не успевает заполнить пространство, освобождаемое поршнем 12, и в полости а создается разрежение.

Под действием этого разрежения жидкость из полости д (куда она поступает через отверстие в) перетекает в полость а через отверстия г в головке поршня, отодвигая клапан 11 и края манжеты 10. Канавки на поверхности манжеты 10 облегчают проход жидкости из полости д в полость а. В дальнейшем избыточная жидкость но мере поступления ее из трубопровода вытесняется из полости а через компенсационное отверстие б в бачок 3. Перетекание жидкости из соединительной трубки в главный цилиндр сцепления прекращается, как только поршень рабочего цилиндра под действием нажимных пружин и оттяжной пружины вилки выключения сцепления возвратится в крайнее переднее положение.

Нюансы эксплуатации сцепления

Зачастую водители склонны связывать неравномерность и рывки при движении автомобиля с неисправностями сцепления. Эта логика в большинстве случаев ошибочна.

Например, автомобиль при переключении передач с первой на вторую, резко сбрасывает обороты. Здесь виновато не само сцепление, а датчик положения педали сцепления. Находится он за самой педалью сцепления. Неисправности датчика устраняются путем несложного ремонта, после которого сцепление будет вновь работать плавно и без рывков.

Другая ситуация: при переключении передач автомобиль немного дергается, а при трогании с места может заглохнуть. В чем может быть причина? Чаще всего в этом виноват клапан задержки сцепления. Этот клапан обеспечивает определенную скорость, при которой может схватываться маховик, независимо от того, насколько быстро была «брошена» педаль сцепления. Для начинающих водителей эта функция необходима, т.к. клапан задержки сцепления предотвращает чрезмерный износ поверхности диска сцепления.

Устройство гидравлического привода

При таком конструктивном решении усилие передаётся уже другим способом. Схема гидравлического привода не предполагает наличие троса, реализация механизма с данным типом управления немного сложнее и трос заменяет гидравлическая магистраль. Усилие передаётся посредством несжимаемой жидкости, проходящей по магистрали и поскольку гидропривод аналогичен тому, что применяется в тормозной системе, для работы используют ту же жидкость. Устройство сцепления с управлением с помощью гидравлического привода включает следующие элементы:

  • Педаль.
  • Главный цилиндр, состоящий из поршня с толкателем, резервуара для жидкости и уплотнительных манжет.
  • Рабочий цилиндр имеет похожую конструкцию.
  • Магистраль, соединяющая цилиндры.
  • Бачок с жидкостью.
  • Дополнительно цилиндры оснащаются клапанами для отвода воздуха из системы.

Принцип работы достаточно простой и схож с механическим вариантом управления, отличие только в методе передачи усилия. Когда автомобилист жмёт на ножной рычаг в салоне автомашины, поршень главного цилиндра приводится в движение, жидкость сжимается и под давлением перемещается по трубопроводу в рабочий цилиндр, толкая поршень, что задействует вилку выключения сцепления.

Гидравлический привод может быть также оборудован демпфирующим устройством с целью гашения колебаний от взаимодействия выжимного подшипника с деталями выключения сцепления. Пневматические или гидравлические усилители часто используются для грузового транспорта.

Поскольку механизм с гидравлическим приводом является более совершенным и сложным устройством, передающим усилие на дальнее расстояние с высоким КПД, стоимость его выше, при этом он отличается плавностью включения сцепления, что обусловлено сопротивлением перемещению жидкости в элементах конструкции. Среди преимуществ гидропривода также устойчивость к износу деталей, но и ремонт сложнее, чем в случае с механическим устройством.

Механический и гидравлический приводы наделены своими особенностями функционирования, плюсами и минусами применения, при этом устройства этих типов обеспечивают комфорт управления транспортным средством. В легковых машинах жёсткость диафрагменной пружины нажимного диска небольшая, так что водителю не нужно прилагать больших усилий, но на грузовиках узел габаритнее, и чтобы привести в действие корзину, от водителя потребуется большее усилие, поэтому в конструкцию вводят усилители.

По окончанию процедуры, педаль сцепления должна работать нормально, с поршнями также не должно быть проблем. Это крайне важно, так как в некоторых случаях может произойти разбухание разнообразных резиновых элементов, что очень опасно, потому что приводит к отказу всей системы.

Назначение и общая характеристика сцепления

Сцепление (главный фрикцион) служит для кратковременного отъединения трансмиссии от двигателя перед включением передач, их плавного соединения после включения передач, а также для предохранения трансмиссии от динамических перегрузок, возникающих при движении транспортной машины.

По принципу действия сцепления подразделяют на фрикционные, гидравлические (гидромуфты) и электромагнитные (порошковые). В зависимости от формы и конструкции трущихся деталей фрикционные сцепления могут быть дисковыми, специальными (колодочные, ленточные) и конусными.

По условиям работы поверхностей трения дисковые сцепления (главные фрикционы) делятся на сухие и работающие в масле.

В зависимости от материала поверхностей трения различают следующие сцепления (главные фрикционы):

  • сталь по фрикционному материалу
  • сталь по стали
  • чугун по oстали
  • чугун по фрикционному материалу

По способу создания силы, сжимающей диски, выделяют следующие сцепления:

  • пружинные (с несколькими периферийными или одной центральной пружиной)
  • полуцентробежные
  • центробежные
  • электромагнитные

В зависимости от типа механизма выключения различают сцепления (главные фрикционы) с рычажным и шариковым механизмами.

По типа привода выключения сцепления (главные фрикционы) бывают с механическим, гидравлическим, пневматическим, гидропневматическим и электромагнитным приводами.

Сцепление обычно устанавливается у маховика двигателя и представляет собой фрикционную муфту, через которую с помощью сил трения вращающий момент от двигателя передается к коробке передач и далее к ведущим колесам.

На изучаемых транспортных машинах применяются, как правило, фрикционные дисковые сухие, постоянно замкнутые сцепления (главные фрикционы у гусеничных машин) с периферийным расположением нажимных пружин и механическим приводом управления. В зависимости от числа ведомых дисков сцепления подразделяются на одно-, двух- и многодисковые.

Сцепление состоит из ведущей и ведомой частей, нажимного механизма и механизма выключения. Детали ведущей части сцепления воспринимают от маховика вращающий момент двигателя, а детали ведомой части сцепления передают этот момент ведущему валу коробки передач.

Ведущая часть сцепления включает в себя маховик 3, установленный на коленчатом валу двигателя, кожух 1 и нажимной диск 2. Маховик имеет обработанную торцевую поверхность, и к нему прикрепляется болтами кожух, соединенный с нажимным диском упругими стальными пластинами 5, что обеспечивает передачу вращающего момента от кожуха на нажимной диск, позволяя последнему перемещаться в осевом направлении при включении и выключении сцепления.

Схема однодискового сцепления с приводом выключения

Рис. Схема однодискового сцепления с приводом выключения:
1 — кожух; 2 — нажимной диск; 3 — маховик; 4 — ведомый диск; 5 — упругая пластина; 6 — нажимная пружина; 7 — ведущий вал; 8 — рычаг; 9 — выжимной подшипник; 10, 13 — оттяжные пружины; 11 — вилка; 12 — педаль; 14 — тяга

К ведомой части относится тонкий ведомый диск 4 с прикрепленными к нему фрикционными накладками и ступицей, установленной на шлицах на вал 7, являющийся ведущим валом коробки передач. Нажимной механизм состоит из нажимных пружин 6, сила упругости которых обеспечивает включение сцепления. Механизм выключения состоит из выключающих рычагов 8, муфты выключения с выжимным подшипником 9 и вилки 11, предназначенной для перемещения муфты выключения. К приводу выключения сцепления относят тягу 14 и рычаг 8 с педалью 12 и пружиной 13. Если педаль отпущена, то сцепление включено, так как ведомый диск зажат между маховиком и нажимным диском усилием нажимных пружин, расположенных между нажимным диском и кожухом сцепления. Вращающий момент с помощью сил трения передается от ведущей части на ведомую.

Включение сцепления осуществляется плавным отпусканием педали — нажимной диск перемещается в сторону маховика и прижимает к нему ведомый диск. Пока сила, прижимающая диск к маховику, мала, сила трения между поверхностями ведущих и ведомых частей также мала, и ведомый диск будет вращаться с меньшим числом оборотов, чем маховик. Чем больше сила, прижимающая диск к маховику, тем больше сила трения, а следовательно, и вращающий момент, передаваемый от маховика на вал 7. При полностью отпущенной педали сила трения возрастает настолько, что ведущие и ведомые части вращаются как одно целое, и через сцепление может быть передан полный вращающий момент двигателя. Сцепления рассчитываются на передачу вращающего момента, который в 1,5 — 3 раза больше максимального вращающего момента двигателя, что необходимо для предотвращения буксования сцепления во включенном состоянии при резком изменении усилий на ведущих колесах, торможении, попадании смазки или воды на поверхности трения дисков сцепления.

При нажатии на педаль 12 сцепление выключается, так как муфта выключения, перемещаясь в осевом направлении к маховику, упорным подшипником нажимает на выключающие рычаги и поворачивает их относительно осей, закрепленных в кожухе, а наружные концы выключающих рычагов отодвигают нажимной диск 2 от ведомого диска 4, освобождая его и обеспечивая зазор с каждой стороны ведомого диска примерно по 1 мм. Сила трения между поверхностями ведущих деталей и ведомого диска отсутствует, вследствие чего вращающий момент от маховика на ведомый диск, а следовательно, и к ведущим колесам передаваться не будет.

К сцеплениям предъявляется ряд требований, основными из которых являются плавность включения, чистота и легкость выключения, безотказность работы, малый момент инерции ведомых частей, хороший отвод теплоты и гашение крутильных колебаний. Перечисленные требования определяют рациональную конструкцию элементов сцепления.

главная муфта - это ... Что такое главная муфта?

  • Дискография клатча - Дискография клатча Демонстрация клатча вживую на Первой авеню в Миннеаполисе, штат Миннесота, 17 мая 2007 г. Выпуски альбомов ↙Студия… Wikipedia

  • сцепление на соломе - фраза сцепление / хват / на соломе, чтобы попытаться найти хоть что-нибудь, что поможет вам или даст вам надежду в трудной ситуации, когда вполне вероятно, что вы ничего не найдете Она знала, что вцепилась в соломинки, думая, что он мог бы помочь ей.Тезаурус:…… Полезный словарь английского языка

  • Clutch Powers - вымышленная минифигурка, появившаяся в настоящее время в таких фильмах, как LEGO: Приключения держав сцепления и Lego City: A Clutch Powers 4 D Adventure. Сцепление известно тем, что является лучшим строителем LEGO во вселенной Lego. Он играет главную роль… Википедия

  • сцепление на соломе - ► сцепление на соломе в отчаянии прибегает к маловероятным или неадекватным средствам спасения.[ПРОИСХОЖДЕНИЕ: из пословицы утопающий схватится за соломинку.] Основная запись: ↑ солома… словарь английских терминов

  • сцепление / хват в соломе - чтобы попытаться решить проблему, делая вещи, которые, вероятно, не помогут, я попросил у нее кредит. Я не думал, что она согласится, но в тот момент я цеплялся за соломинку. • • • Главная запись: ↑ straw… Полезный словарь английского языка

  • сцепление на кого-то - ˈclutch / atchcatch на sth / sb получено, чтобы попытаться быстро овладеть sth / sb Основная запись: ↑ clutchderived… Полезный английский словарь

  • сцепление в чем-то - ˈclutch / atchcatch в sth / sb получено, чтобы попытаться быстро овладеть sth / sb Основная запись: ↑ clutchderived… Полезный английский словарь

  • Сцепление - Для других применений см. Сцепление (значения).Задняя сторона двигателя Ford V6, глядя на корпус сцепления на маховике… Википедия

  • клатч - существительное женского кошелька без бретелек, который держится в руке • Син: ↑ клатч • Гиперонимы: ↑ сумка, ↑ сумочка, ↑ карманная книжка, ↑ кошелек * * * существительное: маленькая, обычно без бретелек, женская сумка * * * clutch (… Полезный словарь английского языка

  • Главное событие Mafia - Главное событие Mafia Главное событие Mafia Les membres de la Main Event Mafia en 2008.Мембрес Курт Угловой Букер T Кевин Нэш Скотт Штайнер Самоа Джо Шармелл (камердинер) Ancien (s) membre (… Википедия

  • Трансмиссия с двойным сцеплением - Типы передач Ручная Последовательная ручная Несинхронный предварительный отбор Автоматическая мануальная Полуавтоматическая Электрогидравлическая… Wikipedia

  • ,
    кейс главного сцепления - это ... Что такое кейс главного сцепления?
  • Сцепление - Для других применений см. Сцепление (значения). Задняя сторона двигателя Ford V6, глядя на корпус сцепления на маховике… Википедия

  • Дифференциал повышенного трения - Дифференциал повышенного трения (LSD) - это модифицированный или производный тип механизма дифференциальной передачи, который допускает некоторую разницу в скорости вращения выходных валов, но не позволяет разнице в скорости увеличиваться за пределы предустановка… Википедия

  • Пишущая машинка IBM Selectric - Пишущая машинка IBM Selectric (иногда известная как пишущая машинка IBM Golfball) является влиятельной конструкцией электрической пишущей машинки.Он был представлен в 1961 году. Вместо корзины поворотных шрифтов у Selectric был элемент поворотного типа…… Wikipedia

  • ZSU-57-2 - Infobox Название оружия = ZSU 57 2 (Ob yekt 500) подпись = ZSU 57 2 в Любушском военном музее в Дрзонуве, Польша, 1 июля 2007 года. Происхождение = флаг страны | тип Советского Союза = самоходный зенитное орудие - автомобиль = да конструктор = конструкторское бюро Омского завода №… Википедия

  • ZSU-23-4 - Infobox Weapon | is vehicle = yes | название = ZSU 23 4 Подпись Shilka = ZSU 23 4V в Техническом музее в Тольятти, Россия тип = Самоходная зенитная пушка происхождение = флаг страны | Служба Советского Союза = 1962 подарок используется = См. Операторские войны = См. Боевые…… Википедия

  • Особенности безопасности бензопилы - Основная статья: Бензопилы Эта статья посвящена методам контроля риска, характерным для бензопил и операций с бензопилой.Бензопилы имеют множество функций безопасности, общих для многих электроинструментов с приводом от двигателя. Производители придумали многочисленные дизайны… Википедия

  • Механическая коробка передач - Типы передач Ручная Последовательная механическая Несинхронный преселектор Автоматическая Manumatic Полуавтоматическая Электрогидравлическая… Wikipedia

  • Глоссарий по бейсболу (C) - Содержание 1 Cactus League 2 Caddy 3 называется Shot 4 вызывается ... Wikipedia

  • Коробка передач (механика) - Редуктор редуктора здесь.Для разработчика видеоигр см. Программное обеспечение Gearbox. 5 ступенчатая коробка передач + задний ход, Volkswagen Golf 1600 (2009). Машина состоит из источника питания и системы передачи энергии, которая обеспечивает контролируемое применение… Wikipedia

  • Полный привод - Эта статья о классе транспортных средств. Для другого использования, см. Четыре на четыре / Полный привод (значения). Полный привод перенаправляет сюда. Полный привод в мотоциклах см. В двухколесном приводе.Джип Рэнглер - это 4WD… Википедия

  • Индия - / в ди-эух /, н. 1. Хинди, Бхарат. республика в Южной Азии: союз, состоящий из 25 штатов и 7 союзных территорий; ранее британская колония; обрела независимость 15 августа 1947 года; стала республикой в ​​рамках Содружества Наций 26 января 1950 года.…… Universalium

  • ,

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
