Регулировка оборотов холостого хода карбюратор Солекс

При возникновении некоторых неисправностей в работе двигателя ( горячий двигатель не запускается , двигатель запускается и глохнет ,неустойчивые обороты холостого хода и пр.), при замене карбюратора, после его ремонта необходимо провести регулировку холостого хода.

Ее цель — добиться устойчивой работы двигателя автомобиля на холостом ходу с минимальной частотой вращения коленчатого вала).

Необходимые для регулировки холостого хода инструменты

— Тахометр
Для определения частоты вращения коленчатого вала.

Можно использовать встроенный в щиток приборов панели (на автомобилях оборудованных тахометром). Можно подключать отдельный прибор (тахометр, автотестер или мультиметр, работающие в режиме тахометра). Лучше использовать отдельно подключаемый прибор так как более точно будет определена частота вращения коленчатого вала двигателя, а следовательно регулировка холостого хода будет выполнена более качественно.

Возможна также регулировка на слух, но для ее проведения необходим некоторый опыт в ремонте автомобилей.

— Отвертка шлицевая
Для вращения винта «качества» топливной смеси. Ширина лезвия 3 мм.

Подготовительные работы

1. Прогреваем двигатель до рабочей температуры (85-90°).

2. Утапливаем до упора рукоятку привода воздушной заслонки карбюратора («подсос»).

Воздушная заслонка должна быть полностью открыта.

Воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью открыта

3. На заглушенном двигателе подключаем тахометр (мультиметр, автотестер).

Если прибора нет, то этот пункт пропускаем.
Плюсовой вывод прибора к выводу «К» катушки зажигания, минус к «массе» автомобиля (кузов, двигатель, минус АКБ).

Порядок подключения тахометра (автотестера) к катушке зажигания автомобиля

Перед подключением прочитайте инструкцию к своему прибору и следуйте ей.

4. Запускаем двигатель, включаем дальний свет фар и печку.

Чтобы создать нагрузку в бортовой электрической сети.

Регулировка оборотов холостого хода двигателя с карбюратором Солекс

Рекомендуемые обороты холостого хода для двигателей оборудованных карбюраторами 2108, 21081, 21083 «Солекс»

750 — 800 об/мин. Добиваемся устойчивой работы двигателя в указанном промежутке. Попросту вращаем вращаем винт «количества» топливной смеси и выставляем частоту вращения коленчатого вала 750 — 800 оборотов в минуту.

Регулировочный винт «количества» топливной смеси карбюратора 2108, 21081, 21083 Солекс

Если установить требуемую частоту вращения при помощи одного только винта «количества» не удается, то придется проводить регулировку с подстройкой винта «качества» топливной смеси. Возможно на нем еще стоит пластмассовая заводская заглушка, ее нужно удалить. Прокалываем ее шилом и вытаскиваем при помощи металлического крючка или вворачиваем в нее саморез и извлекаем.
Регулировку проводим в три приема, если не добиваемся нужного результата повторяем ее еще раз или два. Перед ее проведением желательно проверить правильность установки момента зажигания и исправность высоковольтных проводов. свечей зажигания, отсутствие «подсоса» постороннего воздуха в карбюратор.

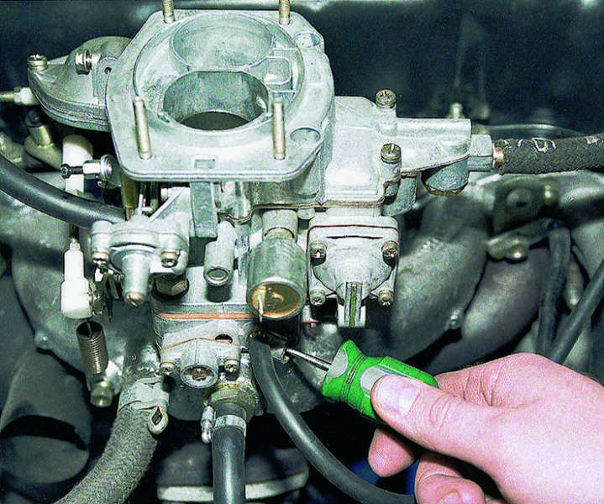

1. Шлицевой отверткой вращаем винт «качества» топливной смеси и добиваемся максимальной частоты вращения коленчатого вала двигателя.

Вращаем и вправо, и влево пока не найдем нужное положение винта с максимальной частотой. Определяем его по тахометру или на слух.

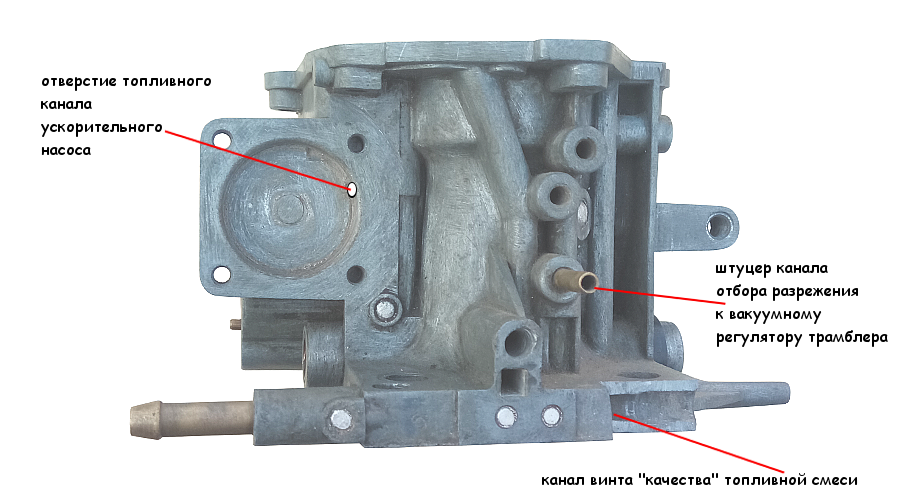

Винт «качества» топливной смеси карбюратора 2108 Солекс
2. Вращаем винт «количества» топливной смеси, выставляем 900 оборотов в минуту.

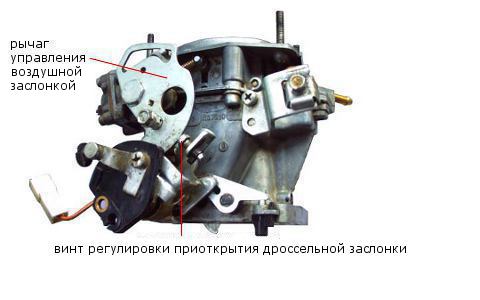

Заворачивая винт (по часовой стрелке) мы тем самым приоткрываем дроссельную заслонку первой камеры и обороты возрастают, выворачивая винт (против часовой стрелки) мы прикрываем дроссельную заслонку и обороты падают. Поэтому, опять же, ищем нужное положение винта «количества» при котором обороты будут соответствовать этому значению (900 об/мин).

3. Заворачиваем винт «качества» и устанавливаем искомые 800 оборотов в минуту.

При необходимости регулировку повторяем.

Если устанавливается другой карбюратор вместо старого или менялся винт «качества», или карбюратор разбирался и собирался в связи с ремонтом, то перед регулировкой заворачиваем винт «качества» до упора (по часовой стрелке), а затем выворачиваем его на 3 — 4 оборота и начинаем регулировку.

Примечания и дополнения

— После окончания регулировки понажимайте на педаль «газа», двигатель должен без перебоев увеличивать частоту вращения коленчатого вала и не глохнуть при ее отпускании. Если есть «провал», проведите регулировку еще раз или слегка обогатите смесь вращением винта «качества» смеси. Допускается поднять обороты холостого хода до 900 об/мин.

— При вращении винта «качества» смеси по часовой стрелке содержание СО в выхлопе двигателя уменьшается.
Вообще данная регулировка на исправном двигателе с исправной системой зажигания позволяет добиться содержания СО в выхлопе не более 1.5 %.

— Если вращением винтов не удается установить нормальные обороты холостого хода и двигатель вяло или совсем не реагирует на их вращение, то значит топливо поступает в смесительную камеру в обход системы холостого хода. Это возможно из-за того, что не до конца завернут электромагнитный клапан карбюратора (или заглушка установленная вместо него) и топливо идет мимо топливного жиклера системы холостого хода установленного в клапане или заглушке. Да и сам жиклер может быть с отверстием большего чем необходимо диаметра.
Дли проверки снимаем на работающем двигателе с клапана провод — двигатель должен заглохнуть. Не заглох — проверяем электромагнитный клапан.

Клапан исправен, тогда регулируем уровень топлива в поплавковой камере и проверяем игольчатый клапан. После всего регулировку холостого хода повторяем.

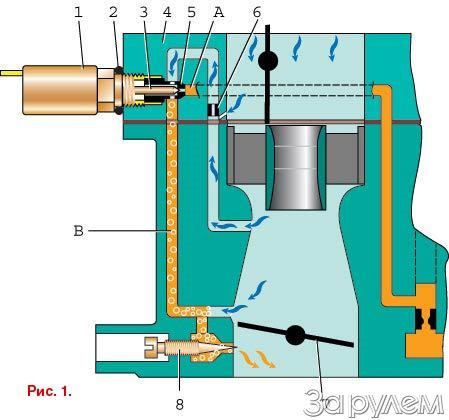

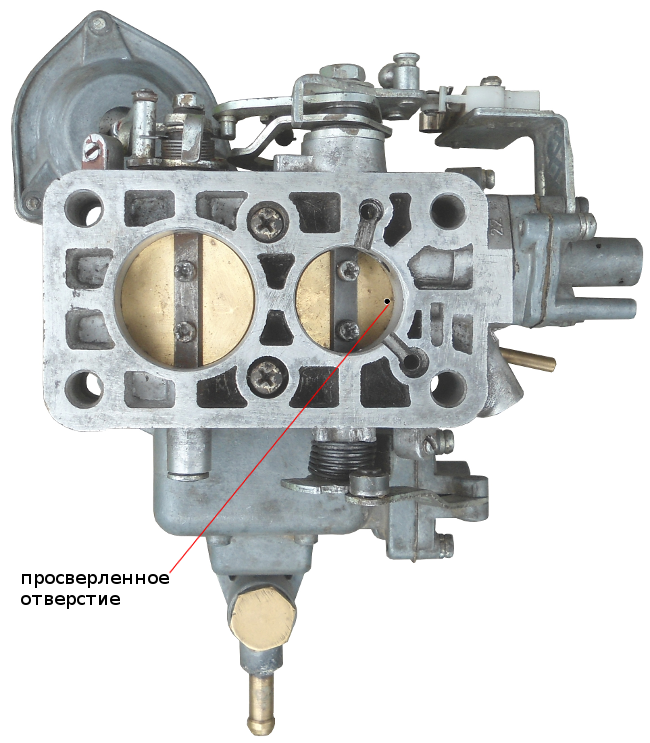

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще статьи по регулировке карбюратора Солекс

— На сколько оборотов выворачивать и заворачивать винты качества и количества карбюратора Солекс?

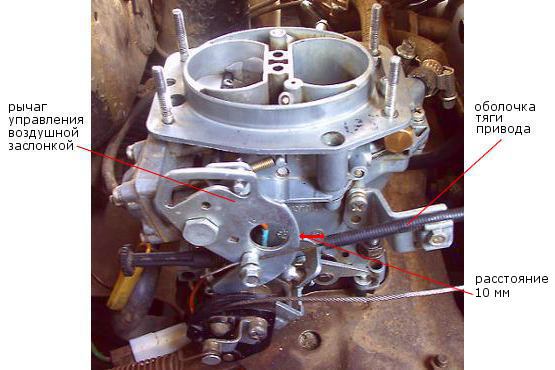

— Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюратором Солекс

Сравнительный тест-ремонт автомобилей

— Проверка и регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс

Настройка карбюратора Солекс 21083 своими руками

Существует много различных модификаций карбюраторов Солекс, в то же время серия 21083 является базовым вариантом с минимальным сечением диффузоров. Эта модель, как правило, устанавливается на 1,5-литровые двигатели автомобилей ВАЗ. Ранее мы уже писали о настройке "Озон" на моделях 2106 и 2107.

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Настраиваем Солекс



Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

  • Осторожно отсоединяем шланг подачи топлива.

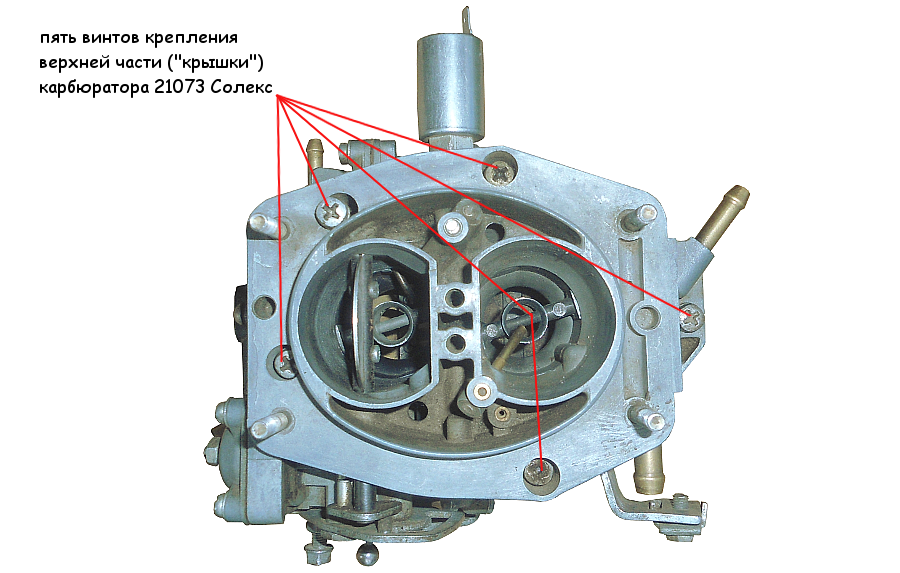

  • Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
  • Отсоединяем трос системы подсоса.
  • Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
  • С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Если параметры в пределах допустимой нормы, настройка карбюратора Солекс 21083 на первом этапе завершёна, можно приступать к настройке режима холостого хода.

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

  • В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
  • Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
  • Запускаем мотор и убираем полностью подсос.

  • Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
  • Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
  • Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

В результате настройки ХХ необходимо добиться оптимально соотношения, при котором мотор будет работать устойчиво с минимальным разряжением в трубке вакуумного опережения.

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

  • установлен жиклёр ХХ большего размера, чем необходимо;
  • плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
  • деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.



Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.

Как подобрать жиклёры?

Подбор жиклёров для Солекс 21083 производится с учётом объёма мотора. Специалисты рекомендуют начинать подбор с топливного жиклёра для первой камеры. Выбрав нужный образец, подбираем к нему соответствующий воздушный аналог. А затем в таком же порядке выбираем жиклёры для второй камеры. Предварительно нужно поискать заводской карбюратор, рассчитанный на объём вашего двигателя, снять с него жиклёры и взять их в качестве точки отсчёта. Дальнейший подбор жиклёров производится по такому принципу. Если вам нужно немного обеднить смесь, выбирайте больший жиклёр на один шаг. Если хотите обогатить, меньший жиклёр.

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Как отрегулировать холостой ход карбюратора и настроить его

Регулировка холостых оборотов

Настройка режима холостого хода на карбе является обязательной, незаменимой частью процедуры по техобслуживанию. Если он будет работать неправильно, то это сродни ситуации на инжекторном двигателе, где вышел из строя ДХХ (датчик). Уметь грамотно регулировать холостой ход крайне важно. Тем самым, можно добиться чёткой работы автомобиля.

Зачем регулировать ХХ

Действительно, многие владельцы карбюраторных машин желают, чтобы их автомобили ходили как часы. А для этого нужно суметь найти общий язык с карбом. Не получается каждый раз везти «ласточку» к дяде Васе, да и настройки при агрессивной манере езды и плохом топливе быстро сбиваются.

Карб можно легко причислить к механизмам, которые подают топливную жидкость двигателю в строго заданных количествах. Обязательно должно соответствовать качество ТВС. Другими словами, количество бензина и воздуха должно быть чётко распределено в смеси. Благодаря качеству ТВС определяется стабильность работы силового агрегата, его мощность и расход горючего.

Наиболее производительной работы на ХХ позволяет добиться грамотно отрегулированный карбюратор. Устойчивый холостой ход и оптимальная мощность силовой установки при этом обеспечены.

Когда же требуется настройка режима ХХ? Ответ напрашивается сам собой. Когда владелец наблюдает повышение расхода топлива, без каких-либо обоснованных доводов. При этом стрелка эконометра показывает неэкономичную работу силового агрегата. Одновременно с этим может снижаться мощность двигателя. Часто «тупит» коробка при переключениях скоростей, отсутствует тяга на низах, наблюдаются провалы при нажатии на педаль акселератора.

Примечательно, что приведённые выше неисправности также наблюдаются и не по вине карбюратора. Не зная этого, некоторые дилетанты начинают копаться в карбе, тем самым, сбрасывая его настройки.

Чтобы не попасть в такую ситуацию, рекомендуется удостовериться в проблеме. Для этого нужно протестировать, как работает двигатель в режиме ХХ. Если горячий мотор не держит обороты, глохнет, вибрирует, стрелка тахометра прыгает – это указывает на неправильность регулировок. Вот тут уже приходится настраивать карб.

Как проводится настройка ХХ

После обнаружения главных признаков неисправной работы карба, необходимо произвести грамотную настройку. Однако прежде чем приступить к регулировке, желательно убедиться в безупречной работе системы зажигания, проверить чистоту фильтров и исправность бензонасоса.

Действия по регулировке выглядят так.

  1. ДВС разогревается до рабочей температуры. Если не удаётся этого сделать по причине полного сбивания настроек, рекомендуется использовать подсос.
  2. После прогревания, двигатель заглушить, подсос убрать.
  3. На карбе найти два винта, расположенных под углом друг к другу. Эти винты отвечают за регулировку количества смеси (регулятор количества) и соотношения бензина/воздуха (регулятор качества). Оба винта надо полностью закрутить, а после развернуть балансир количества против хода часов ровно на четыре оборота, а регулятор качества – ровно на три.

Далее, надо заново пустить двигатель.

  1. Путём настройки регулятора количества добиться выдачи двигателем оборотов в 900 об/мин.
  2. Установить максимальные обороты с помощью регулятора качества ТВС. Одновременно рекомендуется следить за тахометром. Если перестараться, можно «залить» свечи.

Чтобы узнать, каковы оптимальные обороты двигателя, надо посмотреть в руководстве автомобиля.

После этого:

  • заново довести обороты до максимума, регулируя винт качества;
  • завернуть его ещё раз, поймать моменты, когда двигатель начинает вибрировать и пытается заглохнуть, а также – когда он функционирует устойчиво.

Это и есть секрет регулировки карбюратора. Однако важно учитывать, что работа двигателя в режиме ХХ может отличаться, в зависимости от времени года. Так, зимою обороты не должны быть выше 1000 об/мин, летом – выше 900 об/мин.

Одним из плюсов карбюратора перед инжектором называют возможность скорого обслуживания устройства своими силами. При этом необязательно использовать какие-то особые инструменты, оборудование тоже не требуется. Достаточно работать отвёрткой с плоским лезвием и ключами.

Таким образом, главной целью при регулировке карбюратора является режим, когда мотор устойчиво функционирует, и при этом амплитуда вращения коленчатого вала минимальна, насколько это возможно.

Регулировка Солекс

Карбюратор Солекс является одним из лучших устройств на сегодня. Прежде всего эксперты рекомендуют иметь в наличии тахометр, с помощью которого определяется частота вращения КВШВ. Он предусмотрен на некоторых моделях авто, входя в штатную комплектацию. Местоположение – щиток приборов.

При отсутствии тахометра советуют подключать отдельное приспособление, позволяющее наиболее точно контролировать обороты. Рекомендуется это делать именно на карбюраторах Солекс. На других моделях карбов регулировка осуществляется, как правило, без тахометра, путём ориентировки по звуку силовой установки, как в вышеописанной инструкции.

Алгоритм проведения настройки карбюратора Солекс аналогичен действиям, приведённым выше. Сначала двигатель нужно разогреть, довести его до рабочей температуры. Затем он останавливается. Подключение внешнего прибора осуществляется согласно мануалу и рекомендациям. Как правило, в его роли выступает мультиметр.

Вот как осуществляется подсоединение подробно.

  1. Плюсовой вывод устройства соединить с выходом «К» модуля зажигания.
  2. Минусовой провод – к любой части кузова авто.

Дальше, как и положено. Запускается двигатель, включаются все потребители электричества: габаритки, фары, печка, обогрев стёкол, магнитола. После этого можно переходить к регулировке карбюратора Солекс.

  1. Режим ХХ выставляется в зоне 700-800 об/мин.
  2. На Солексе регулируется винт, отвечающий за количество ТВС. Силовая установка после этого должна вращаться с амплитудой 800 оборотов в минуту.

Солекс вид сверху

Примечательно, что на карбах этой модели винт качества может быть заглушен пробкой. Её надо будет снять, проколов заглушку иглой и вытянув металлическим крюком. Некоторые просто ввинчивают в пластик саморез, после чего вытягивают плоскогубцами.

Важно суметь комбинировать настройку обоих винтов карбюратора. Надо, чтобы они аккуратно проворачивались в обе стороны. По тахометру или мультиметру определяется такое положение винтов, при которых обороты ХХ оптимальны.

Следует понимать, что движение винта против хода часов приводит к открытию заслонки и уменьшению оборотов. Соответственно, вращение по часовой – приводит к закрытию дросселя.

Регулировка карбюратора солекс 21083 холостого хода


Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюраторами Солекс

На карбюраторных двигателях автомобилей ВАЗ 2108, 2109, 21099 рекомендуемые обороты холостого хода 750-800 оборотов в минуту. При этом они должны быть стабильны (без частых пропусков зажигания и «троения»). Регулировку оборотов холостого хода двигателей с карбюраторами 2108, 21081, 21083 Солекс рекомендуется проводить раз в полгода или при возникновении проблем с работой двигателя.

Подготовительные работы

Перед проведением регулировки как минимум необходимо удостоверится в исправности свечей зажигания, высоковольтных проводов, крышки трамблера, «бегунка», правильности установки момента зажигания, отсутствия подсасывания постороннего воздуха в карбюратор, исправности бензонасоса.

Помимо этого следует прогреть двигатель до рабочей температуры (80-90 гр) и полностью открыть воздушную заслонку карбюратора, утопив рукоятку «подсоса» до упора.

Отключать и глушить трубку подающую разрежение от карбюратора к вакуумному регулятору опережения зажигания не обязательно. Хотя после регулировки оборотов холостого хода можно снять ее со штуцера на корпусе вакуумного регулятора и проверить есть ли в ней разрежение при работе двигателя на холостых. При правильно отрегулированных оборотах разрежения там быть не должно или должно ощущаться очень легкое.

Необходимые для регулировки оборотов холостого хода инструменты

Точную настройку оборотов холостого хода проводят с использованием газоанализатора, но не у каждого он есть. Поэтому желательно иметь отдельный прибор — тахометр. При его отсутствии можно использовать тахометр, встроенный в щиток приборов (есть на всех ВАЗ 2108, 2109, 21099). Также понадобится тонкая шлицевая отвертка.

Регулировка холостого хода двигателя

Пускаем двигатель. Включаем дальний свет фар и печку.

— Самым простым способом регулировки оборотов холостого хода двигателя с карбюратором Солекс (2108, 21081, 21083) является вращение винта «количества» топливной смеси.

Против часовой стрелки обороты уменьшаются, по – увеличиваются. При вращении винта, его наконечник  воздействует на рычаг оси дроссельной заслонки первой камеры карбюратора и тем самым либо приоткрывает дроссельную заслонку первой камеры карбюратора, либо, наоборот прикрывает ее. Из-за этого увеличивается или наоборот уменьшается поток воздуха, проходящий через первую камеру и разрежение в канале СХХ. Таким образом винтом «количества» регулируется объем топлива, поступающего в цилиндры двигателя. Соответственно обороты холостого хода двигателя будут, то расти, то уменьшаться.

На изображении винт регулировки «количества» топливной смеси карбюраторов Солекс (2108, 21081, 21083). Рычаг привода воздушной заслонки карбюратора для наглядности снят.

Более точная настройка предполагает дополнительную регулировку состава топливной смеси, поступающей в цилиндры двигателя.

За это в карбюраторах 2108, 21081, 21083 Солекс отвечает винт «качества» топливной смеси.

Для начала можно выставить изначальное положение винтов «качества» и «количества» карбюратора. Это 3 полных оборота от упора винта «качества», винтом «количества» следует выставить минимальные обороты коленчатого вала – 600-700 об/мин.

— На следующем этапе необходимо выставить максимальные обороты холостого хода, используя только винт «качества» топливной смеси.

Шлицевой отверткой постепенно выворачиваем его из гнезда, пока обороты холостого хода не достигнут своего максимума. Это может быть и 1000 об/мин и несколько выше.

— Далее винтом «количества» устанавливаем обороты до 900 об/мин.

Добиваемся этого медленным вращением его против часовой стрелки.

— При помощи винта «качества» выставляем обороты холостого хода на уровне требуемых 750-800 об/мин.

Для этого, опять же медленно, заворачиваем его по часовой стрелке.

Если не удается сразу добиться нужной частоты вращения коленчатого вала, проводим регулировку еще раз.

Регулировка оборотов холостого хода двигателя с карбюратором Солекс выполнена.


Примечания и дополнения

— Вторая более точная регулировка при помощи обоих подстроечных винтов карбюратора приведет не только к стабильному и устойчивому холостому ходу двигателя, но и понижению токсичности выхлопа отработанных газов.

— При возникновении «провалов» при нажатии на педаль «газа» после такой регулировки оборотов холостого хода следует немного довернуть винт «количества» топливной смеси по часовой стрелке тем самым немного добавив топливной смеси поступающей в цилиндры двигателя из системы холостого хода. Обороты двигателя после этого немного возрастут, предельная величина для двигателей автомобилей ВАЗ 2108, 2109, 21099 – 900 об/мин.

— В ряде случаев имеет смысл доработать систему холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей по регулировке и настройке карбюратора Солекс

— Как выставить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083)

— Регулировка привода воздушной заслонки карбюратора Солекс (2108, 21081, 21083)

— Регулировка оборотов холостого хода двигателя с карбюраторами 2108, 21081, 21083 Солекс (еще одна статья по настройке ХХ)

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка тросового привода дроссельных заслонок карбюратора Солекс

Сравнительный тест-ремонт автомобиля

— Проверка и регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс

twokarburators.ru

Настройка карбюратора (выбрано лучшее для себя и Вас) — Lada 2108, 1.5 liter, 1990 year on DRIVE2

Всем привет! Задался вопросом как точно отрегулировать карбюратор, т.к. после последних событий, понял, что нужно поменять ремкомплект и прочистить и проверить все (до этого как обычно нехватка времени)

Материалы "нарыл" с нескольких сайтов…поехали

Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Снимаем верхнюю часть (крышку) карбюратора

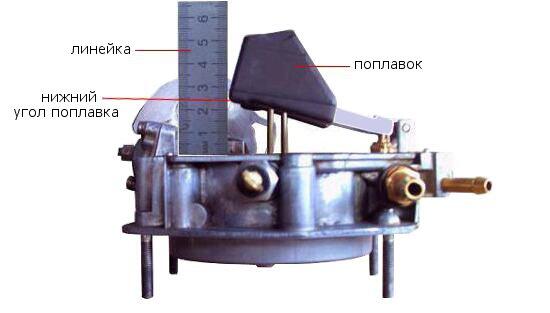

— Линейкой (а лучше штангельциркулем) замеряем расстояние от дна поплавковой камеры до уровня в ней топлива (Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется)

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое на большинстве сайтов –24 +\- 1 мм от верхнего края поплавковой камеры карбюратора. Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

На изображении уровень топлива отмечен красной линией.

Регулировка положения поплавков

— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность

— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

установка правильного положения поплавков на карбюраторе 2108, 21081, 21083 Солекс

Оно должно составлять 1-2 мм, что позволит добиться названных выше –24 +\- 1 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (фото ниже).

Шаблон


Так же для установки этого расстояния между поплавками и картонной прокладкой можно использовать глубиномер штангенциркуля или линейку. Приложив их к поплавку, замеряем расстояние от самой верхней его точки до картонной прокладки. Должно быть 34 мм. Так же и для другого поплавка.

установка высоты поплавков на карбюраторе 2108, 21081, 21083 Солекс

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

проверка правильности положения поплавков на карбюраторе Солекс

Примечания и дополнения

— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

установка параллельности поплавков на карбюраторе Солекс

— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла каждого из поплавков.

измерение расстояния до нижнего угла поплавков

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.
Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

установка полного хода поплавка на карбюраторе Солекс

P/S/ Также в интернете отыскал субъективно правильную таблицу по подбору жиклеров (относительно справедлива, но не факт) Книга по обслуживанию Солекса на моем хранилище яндекс Она здесь
Подводя итоги настройки карба, до продажи авто установил, что с 1.3 расход по трассе был 5.5 л, с 1.5 около 6 скорость 90 км\час кпп 4-ка

www.drive2.com

Чистка и настройка карбюратора SOLEX — Лада 2108, 1.5 л., 1994 года на DRIVE2

Полный размер

Наиль Мухамедович Порошин

Привет читатели моего БЖ. На днях мне ударила моча в голову Нужно срочно почистить карбюратор и сделать его как заводской. Потому что до этого поставил не родные жиклеры. Буквально 8 месяцев назад я наткнулся на видео Наиля Порошина где он ставил на карбюратор Солекс не стандартные жиклёры.
100 в первую камеру
155 в первую камеру
125 во вторую
95 во вторую

В ролики он сказал что будет хороший отклик, меньший расход, и будет ехать подинамичнее. Я загорелся и решил реализовать. Поскольку опыта у меня мало позвал на помощь своего коллегу по работе. Мы сняли карбюратор, я все почистил каждый узел, поставили жиклёры, отстроили холостой ход и готово. Впечатления были незабываемые, машина рвала с месте, была хорошая динамика. Но радовался я не долго. Бензина при такой настройке она кушала в разы больше, но при этом была динамика.
Расход меня не очень пугал, поскольку на машине передвигался крайне редко. Но летом пришлось устроиться на работу курьером, и машина стала рабочей. Про это отдельный пост)
На 100 км в городе был расход 10-11 литров, в день я накатывал около 150-200 км плюс цены на бензин возросли
Все это время я успокаивал себя, пусть будет такой расход машина действительно стала мощнее))) да и в день я отбивал этот бензин, иногда в хороший плюс.
Ну вот 9 января ударила моча в голову все поменять и вернуть к заводским параметрам карбюратора ваз 21083.
Включил канал Наиля Порошина и начал вдохновляться его работой) В одном из роликов он упоминал про 4 резаный кулачек, он называет его Кулачек Наиля. Берет кулочек и немного подпиливает. Тем самым получается быстрый отклик машины на газ.
Опыта у меня мало, да и человек я очень импульсивный если что то не пойдет, могу взять карбюратор и выкинуть его куда подальше))))
Решил позвать своего старого друга, который 3 года отъездил на девятке и карбюратор знает от и до. Собрались в гараже, взяли по 2 литра пива и приступили к разбору. Все было хорошо, я чистил карбюратор и следовал указаниям. Все собрали, и тут мне ударила моча в голову, а почему бы не выставить поплавки по шаблону? Взяли шаблон выставили по инструкции и поставили карбюратор на свое место.

Полный размер

ШАБЛОН НЕ ПОЛЬЗУЙТЕСЬ ИМ


Заводим машину и тут начался трэш. Карбюратор заливало, машина не откликалась на газ. Перепутали жиклёры? Опять разобрали, проверили все правильно. Отстроили ещё раз слоник, чтобы он лил ровно между заслонкой и стенкой. Окей. Собираем, та же история. Подумали, что перепутали диффузоры. Повторяем процедуру. Эффекта нет. Проверяем ЭМК работает, щелкает, но все равно льет. Пока копошились, в гаражном кооперативе выключили свет. Заебись!
С помощью фонарика от телефона пытались понять, а чем же дело. Но изрядно выпив и надышавшись ацетоном, бензином, картерными газами пришлось отложить это дело да утра. Как говорится утро вечера мудренее. Закрыли гараж и пошагали до дома. По пути рассуждали, что же сделали не так. Придя домой, не успокоившись, я начал искать проблему по книги Карбюратор Солекс от Редакции Зарулем. Очень советую это книгу, в ней подробно расписано, что и как делать. Листал страницы и тут меня осенило. Я вспомнил, что мы не поставили. Нет, не так! Я надышался ацетоном, и, выпив изрядно пива, проспал уплотнитнительное кольцо на топливный канал системы холостого хода.

Виновник

Отлично. Придя утром в гараж, сразу скинули верхнюю крышку карба и сразу увидили что кольца нет. Хорошо, что я запасливый и взял это кольцо, как чувствовал. Точнее чувствовала продавец одного из магазинов. Что я неопытный просру это кольцо. Одели, собрали и тут ступор. Все те же самые симптомы. Что не так? Холостой ход не возможно выставить. Сняли крышку и увидели что в камерах много топлива. Значит, поплавки поставили не правильно, и шаблон это все херня. Да и вообще настройка карба дело индивидуальное для каждой машины. Сняли, выгнули и поставили на место. Ура, машина стала откликаться на газ и перестала лить. Начали настройку холостого. И тут опять лажа. Клапан не работал. Работал он как хотел. В итоге поехали, купили электромагнитный клапан Рекардо. Приехали в гараж, начали проверять клапан и он не работал. Ебаный блять. Ладно, сняли с него 41 жиклер поставили на старый эмк. О чудо, карбюратор стал поддаваться настройке.
Но не так как надо. При выкручивании винтом качества точнее при полном закручивании машина должна глохнуть, но хер, она работала дальше. Уже в полном отчаянии и с фразой Ебаный машин которую я повторял, раз 100 пришла мысль вставить ЭМК Рекардо в карбюратор. И он заработал? Ват то фак из дец. Отстроили холостой ход. Ура. Дело было в клапане и проводке эпхх. На днях буду менять. Стоит она копейки. Суть всего поста! Не трогай пока работает. Хотя карбюратор был изрядно засран, очень много грязи, синего вылилось. Профилактика в любом случае должна быть.

P.S Вывод из всего этого) Либо занимайтесь машиной, либо пейте пиво. Совмещать эти две вещи не желательно)))

Полный размер

www.drive2.ru

Прочистка системы холостого хода карбюратора 2108, 21081, 21083 Солекс

Одной из наиболее востребованных операций в обслуживании карбюраторов 2108, 21081, 21083 Солекс является прочистка системы холостого хода. Засорение каналов и жиклеров системы холостого хода обычно приводит к возникновению такой неисправности в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 как неустойчивый холостой ход (двигатель троит) к его отказу вообще работать на холостом ходу или невозможности его регулировки.

Если подозрение пало на систему холостого хода, то есть несколько способов привести ее в порядок путем прочистки каналов и жиклеров.

Способ первый

Безразборный, без применения специальных инструментов, приспособлений и средств.

— Снимаем корпус воздушного фильтра

Отсоединяем все, что показано на изображении и снимаем корпус фильтра.

снятие корпуса воздушного фильтра двигателя на автомобилях ВАЗ 2108, 2109, 21099

— Пускаем двигатель автомобиля, выставляем «подсосом» обороты 2500-3000 об/мин — Ключом на 13 мм выворачиваем на три-четыре оборота электромагнитный клапан карбюратора

Если двигатель начинает глохнуть подгазовываем — рукой вращая сектор привода дроссельной заслонки первой камеры карбюратора по часовой стрелке. Длительность операции 10-20 секунд.

ЭМК карбюратора 2108, 21081, 21083 Солекс

— Заворачиваем обратно электромагнитный клапан и смотрим, стабилизировались ли обороты холостого хода двигателя

Если нет, повторяем действо еще раз и может быть еще раз, пока не добьемся устойчивого холостого хода. Не помогло? Переходим ко второму способу.

Способ второй

Необходимо полностью вывернуть электромагнитный клапан карбюратора вынуть из него топливный жиклер и продуть его. Что и делаем.

разобранный электромагнитный клапан карбюратора

Далее желательно приобрести аэрозольный баллончик-очиститель карбюратора или на худой конец немного ацетона.

аэрозоль-очиститель карбюраторов

— Заливаем (впрыскиваем аэрозоль) с помощью шприца в посадочное отверстие немного средства для прочистки

посадочное отверстие под ЭМК в крышке карбюратора 2108, 21081, 21083 Солекс

— Выжидаем пару-тройку минут

— Пускаем двигатель и вытягиваем рукоятку «подсоса» на себя, чтобы он смог работать на холостом ходу без клапана

— Немного погазуем и глушим двигатель

Заворачиваем электромагнитный клапан и наслаждаемся ровным холостым ходом двигателя. Если холостой ход опять никакой, повторяем операцию еще раз и может быть еще раз, больше нет смысла.

Подразумевается, что в ходе такой прочистки, равно как и прочистки первым способом вся грязь из каналов системы холостого хода карбюратора 2108, 21081, 21083 Солекс вымоется и унесется сильным разрежением, вызванным отворачиванием клапана и повышенными оборотами двигателя, куда-нибудь в камеры сгорания, где исчезнет без следа.

Ожидания не оправдались? Переходим к третьему способу, возможно он нам поможет.



Способ третий

Придется снимать и частично разбирать карбюратор.

— Снимаем крышку (верхнюю часть) карбюратора (подразумевается, что корпус воздушного фильтра у нас уже снят)

— Снимаем корпус карбюратора с впускного коллектора

Подробно процесс снятия карбюратора 2108, 21081, 21083 Солекс описан на странице «Снятие карбюратора 2108 Солекс с двигателя автомобиля».

— Прочищаем тонкой деревянной палочкой или тонкой медной проволокой посадочное отверстие (гнездо) электромагнитного клапана в крышке карбюратора

Помимо этого прочищаем отверстия топливного канала СХХ, воздушного канала СХХ со встроенным внутри него воздушным жиклером. На изображения в места прочистки для наглядности вставлены деревянные палочки.

отверстия в крышке карбюратора Солекс, которые необходимо прочистить

— Также прочищаем отверстие винта качества топливной смеси

отверстие под винт «качества» топливной смеси в корпусе карбюратора Солекс

Винт необходимо предварительно вывернуть. Перед выворачиванием вначале заворачиваем его до упора и считаем число оборотов, чтобы потом выставить все как было.

— Прочищаем выходное отверстие системы холостого хода и переходных систем обеих камер карбюратора

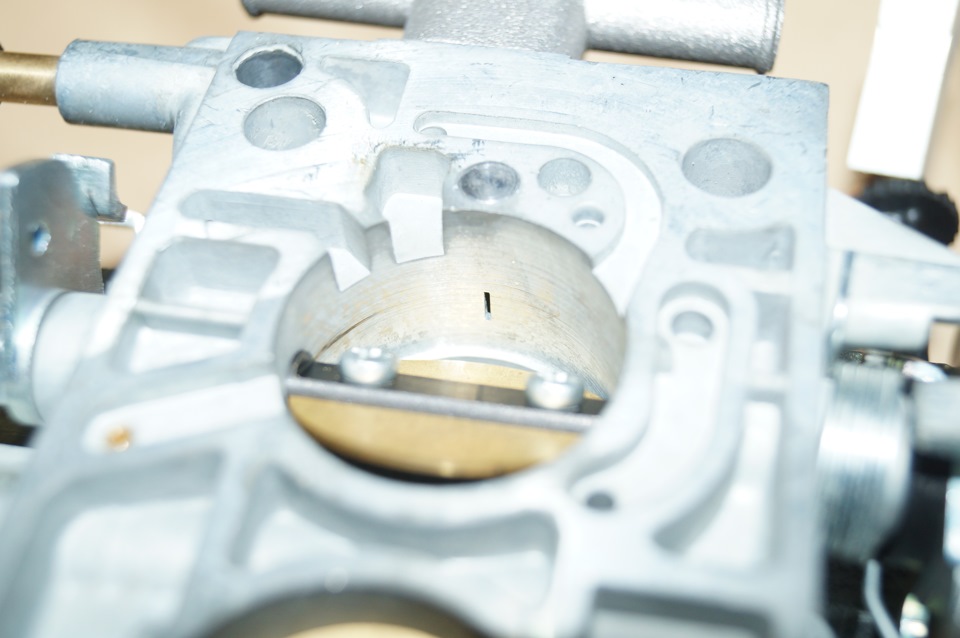

выходные отверстия переходных систем первой и второй камер карбюратора Солекс

— Прочищаем канал подведения топливной эмульсии к выходному отверстию и канал подведения воздуха в систему холостого хода

Для наглядности в них вставлены деревянные палочки.

прочистка эмульсионного и воздушного каналов системы холостого хода карбюраторов 2108, 21081, 21083 Солекс

При желании можно вынуть распылитель ускорительного насоса, малый диффузор из первой камеры карбюратора и ниже диффузора будет отверстие забора воздуха в воздушный канал системы холостого хода. Его тоже прочищаем, хотя расположено оно очень неудобно.

Во время прочистки следует использовать аэрозоль-очиститель или ацетон обрабатывая ими каналы и отверстия. После прочистки обязательно продуваем все прочищаемое сжатым воздухом (насосом или лучше всего компрессором.

После прочистки вся система должна свободно продуваться.



Примечания и дополнения

— В ряде случаев вместо электромагнитного клапана на карбюраторах 2108, 21081, 21083 Солекс устанавливается заглушка – держатель топливного жиклера системы холостого хода.

— После проведения прочистки системы холостого хода карбюратора 2108, 21081, 21083 Солекс необходимо выполнить регулировку оборотов холостого хода двигателя, чтобы привести их в норму. О том как это лучше и проще сделать можно узнать на странице «Регулировка оборотов холостого хода двигателя с карбюратором 2108, 21081, 21083 Солекс».

— Если путем прочистки системы холостого хода карбюратора 2108, 21081, 21083 Солекс добиться устранения неисправности (неустойчивый холостой ход) не удалось, то следует обратить внимание на систему зажигания, как минимум проверить свечи и высоковольтные провода и выставить момент опережения зажигания и на исправность самого двигателя (зазоры в клапанном механизме, исправность поршневой-измерить компрессию).

— Помимо всего можно провести прочистку системы холостого хода карбюратора Солекс в комплексе с полной очисткой и прочисткой карбюратора. Одним из способов здесь является замачивание на некоторое время карбюратора в ацетоне, что отлично подходит для размягчения и растворения застарелых. отвердевших отложений в каналах СХХ. Полная очистка и прочистка карбюратора описана на странице «Очистка и прочистка карбюратора 2108, 21081, 21083 Солекс».

Еще пять статей на сайте по проверке и ремоту карбюраторов Солекс

— Проверка и ремонт экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс.

— Разбора карбюратора 2108, 21081, 21083 Солекс.

— Безразборная прочистка карбюраторов 2108, 21081, 21083 Солекс аэрозолем-очистителем карбюраторов.

— Проверка механизма блокировки открытия дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс.

— Проверка исправности (герметичности) игольчатого клапана карбюратора 2108, 21081, 21083 Солекс.

twokarburators.ru

Регулировочные винты карбюратора Солекс | Twokarburators.ru

Карбюраторы семейства Солекс 2108, 21081, 21083 имеют пять регулировочных винтов. Рассмотрим их назначение, расположение на карбюраторе и особенности проведения регулировки. Данная информация необходима при ремонте, регулировке и настройке карбюратора.


Винты регулировки оборотов холостого хода двигателя

Вращая эти винты можно отрегулировать обороты холостого хода двигателя в соответствии с нормой (650-700 об/мин для ВАЗ 2108, 2109, 21099).

Винт «количества» топливной смеси

Ввернут в отлив с резьбовым отверстием в средней части корпуса карбюратора. Своим наконечником касается ребра рычага управления дроссельной заслонкой первой камеры. Предназначен для увеличения объема топливной смеси поступающей в цилиндры двигателя на холостом ходу. При заворачивании, своим наконечником перемещает рычаг управления, приоткрывая дроссельную заслонку первой камеры – обороты ХХ растут. При выворачивании – обороты ХХ падают. Наконечник винта «количества» так же выступает в роли минусового контакта в системе ЭПХХ. Он сигнализирует о начале открытия дроссельной заслонки блоку управления ЭПХХ. По этому сигналу прекращается подача топлива в систему ХХ. См. «Система ЭПХХ карбюратора Солекс».

Винт «качества» топливной смеси

Винт «качества» расположен в нижней части корпуса карбюратора и перекрывает своим конусом выходное отверстие топливной смеси из системы холостого хода.

Он предназначен для контроля за точной дозировкой топливной смеси поступающей через систему холостого хода в цилиндры двигателя путем изменения сечения этого отверстия. Проще говоря, винт «качества» пускает дополнительный бензин в топливную смесь на ХХ, тем самым, обогащая ее.

Особенности регулировки: изначальное положение винтов «количества» и «качества» — 1 – 1,5 оборота от полностью завернутого состояния.

Подробнее об устройстве и работе системы холостого хода: «Система холостого хода карбюратора Солекс».

Подробнее о регулировке холостого хода: «Регулировка оборотов холостого хода двигателя с карбюратором Солекс».

Винты регулировки положения дроссельных заслонок обеих камер карбюратора и воздушной заслонки

Необходимы для установки дроссельных заслонок обеих камер карбюратора в нужное положение для пуска и нормальной работы двигателя.

Винт регулировки  положения дроссельной заслонки первой камеры карбюратора (при пуске двигателя)

Расположен на рычаге управления дроссельной заслонкой первой камеры карбюратора. Закреплен пружинным фиксатором. Служит для установки величины пускового зазора между кромкой дроссельной заслонки и стенкой первой камеры карбюратора при взведении пускового устройства (вытягивании «подсоса»). В этом случае рычаг управления воздушной заслонкой воздействует на винт и через него на рычаг управления дроссельной заслонкой.

Винт регулировки положения дроссельной заслонки второй камеры карбюратора

Расположен на отливе нижней части корпуса карбюратора. Закреплен пружинным фиксатором. Сверху на него надет защитный колпачок. На головку винта опирается рычаг управления дроссельной заслонкой второй камеры карбюратора.

Винт предназначен для регулировки величины зазора между стенками смесительной камеры карбюратора и кромками дроссельной заслонки (0,1±0,05 мм) в целях предотвращения скапливания топлива при работе ускорительного насоса. Нужное положение винта выставляется на заводе и больше не меняется.

Винт регулировки положения воздушной заслонки (регулировки пускового устройства)

Винт регулировки пускового устройства расположен в торце корпуса пускового устройства карбюратора Солекс. Он застопорен контргайкой.

Винт предназначен для ограничения хода диафрагмы пускового устройства при пуске двигателя. Тем самым достигается оптимальный угол открытия воздушной заслонки (пусковой зазор) необходимый для притока дополнительного воздуха в топливную смесь на режиме пуска.

Подробнее о системе пуска: «Система пуска карбюратора Солекс».

Подробнее о регулировке пускового устройства: «Регулировка пускового устройства карбюратора Солекс».

Регулировочные винты карбюратора Солекс 2108, 21081, 21083

Примечания и дополнения

— Выставить положение дроссельной заслонки второй камеры карбюратора Солекс можно только после снятия его с двигателя.

Еще статьи по карбюраторам Солекс

— Жиклеры карбюратора Солекс

— Доработка системы холостого хода карбюраторов Солекс и Озон

— Предварительная проверка снятого с двигателя карбюратора

— Настройка карбюратора Солекс

— Режимы работы карбюраторного двигателя

twokarburators. ru

Система холостого хода Солекс 2108, 21081, 21083

Назначение системы холостого хода карбюратора Солекс

Система холостого хода карбюратора 2108, 21081, 21083 «Солекс» и его модификаций предназначена для обеспечения работы двигателя автомобиля без нагрузки с минимальными оборотами коленчатого вала (750-800 об/мин).

Устройство системы холостого хода карбюратора 2108, 21081, 21083 Солекс

Схема системы холостого хода карбюратора Солекс 2108, 21081, 21083

Дополнительно: «Схема системы холостого хода и переходных систем карбюратора 2108, 21081, 21083 Солекс».

Видимые элементы системы холостого хода карбюратора Солекс (2108, 21081, 21083)

Видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс

Видимые элементы системы холостого хода карбюратора Солекс при снятой верхней части («крышке»).

Видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс при снятой крышке

Электромагнитный клапан (ЭМК) карбюратора Солекс (2108, 21081, 21083) с запорной иглой и топливным жиклером системы холостого хода.

Электромагнитный клапан ЭПХХ карбюратора Солекс с топливным жиклером СХХ

Принцип действия системы холостого хода

Выходное отверстие системы холостого хода (СХХ) находится ниже кромки дроссельной заслонки первой камеры в ее закрытом положении (См. фото в начале статьи). Под действием разрежения, поступающего в это отверстие, топливо из поплавковой камеры затягивается в эмульсионный канал системы холостого хода.

Туда же поступает воздух через воздушный жиклер и воздушный канал системы. В эмульсионном канале топливо и воздух смешиваются, образуя эмульсию, которая попадает под дроссельную заслонку и выходит из отверстия системы холостого хода.

Далее, выходящая эмульсия смешивается с некоторым количеством воздуха, поступающем из зазора между кромкой дроссельной заслонки и стенкой первой камеры карбюратора. Образуется топливная смесь, которая попадает в цилиндры двигателя и обеспечивает его работу на холостом ходу.

Качество топливной смеси регулируется винтом, установленным в отверстии выхода эмульсии. Заворачивая его мы уменьшаем просвет отверстия и объем топлива, попадающего в топливную смесь, уменьшается. Следует отметить, что по своему составу топливная смесь, приготавливаемая СХХ обогащенная, что позволяет двигателю устойчиво работать на минимальных оборотах.

Количество топливной смеси регулируется винтом, приоткрывающем дроссельную заслонку первой камеры. Заворачивая винт мы мы приоткрываем заслонку на больший угол, обеспечивая тем самым приток дополнительного воздуха под нее и соответственно объем топливной смеси, попадающей в цилиндры двигателя увеличивается (обороты холостого хода растут).

Винты для регулировки количества и качества топливной смеси на холостом ходу двигателя с карбюратором Солекс 2108, 21081, 21083 (рычаг управления воздушной заслонкой для наглядности снят)

Неисправности системы холостого хода карбюратора Солекс 2108, 21081, 21083

К неисправностям СХХ Солекс 2108 можно отнести: засорение каналов и жиклеров, засорение выходного отверстия, неправильная регулировка подачи топлива винтами, неисправность электромагнитного клапана или системы ЭПХХ, неправильное положение дроссельной и (или) воздушной заслонок. Подробно о всех проблемах системы: «Не работает система холостого хода карбюратора Солекс 2108, 21081, 21083».

В результате двигатель «троит», глохнет и отказывается нормально запускаться.

Примечания и дополнения

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще статьи по карбюраторам Солекс 2108, 21081, 21083

— Ускорительный насос карбюратора 2108, 21081, 21083 Солекс

— Эконостат карбюратора 2108, 21081, 21083 Солекс

— Схемы карбюраторов 2108, 21081, 21083 Солекс

— Разборка карбюратора 2108, 21081, 21083 Солекс

— Прочистка системы холостого хода карбюратора 2108, 21081, 21083 Солекс

twokarburators. ru

Регулировка карбюратора Солекс на ВАЗ-2108

Регулировка карбюраторов ВАЗ-2108 Солекс может проводиться самостоятельно автомобилистами. После успешной установки карбюратора на двигатель нужно провести настройку под силовой агрегат для гарантированно стабильной работы устройства. Несмотря на то что изначально возникают многочисленные сомнения относительно того, как правильно проводить процедуру по настройке, можно успешно справиться с поставленной задачей.

Владельцы ВАЗ 2108 рано или поздно обязательно столкнутся с необходимостью регулировки карбюратора

Определение уровня в поплавковых камерах

В каждом случае настройка начинается с выставления подходящего уровня в поплавковых камерах. С завода настраивается далеко не всё, поэтому нужно самостоятельно позаботиться о выполнении поставленной задачи.

Автомобилист должен правильно выставлять уровень бензина:

  1. На первом этапе рекомендуется завести мотор и позволить ему поработать. Чаще всего требуется около пяти минут. В это время разрешается аккуратно погазовать, ведь в противном случае лишнее усилие приведёт к стрельбе в карбюратор или выхлопную трубу.
  2. После того как мотор начал работать, рекомендуется аккуратно заглушить его.
  3. Следующий этап — аккуратное снятие топливоподводящего шланга. Нужно действовать осторожно, так как из конструкции может брызнуть бензин. Если не выполнить этой задачи, правильных показаний не удастся достичь. Только если успешно снять крышку карбюратора, топливо польётся под давлением в камеру. В противном случае никаких изменений не будет зафиксировано и потребуется помощь специалистов.
  4. Следующая задача — откручивание 5 винтов, с помощью которых присоединяется крышка карбюратора. Теперь можно снять трос подсоса.
  5. Крышку карбюратора разрешается снять. Её нужно держать в горизонтальном положении. От правильности выполнения этих действий во многом зависит, удастся ли сохранить поплавки целостными и рабочими.
  6. Расстояние рекомендуется замерить. Для правильных измерений используют штангенциркуль. Если же он отсутствует, рекомендуется линейка. Расстояние должно составлять от 23 до 25 миллиметров в обеих камерах. В любом случае показатели в используемых камерах будут незначительно отличаться друг от друга, ведь коллектор располагается не горизонтально. Для того чтобы оценить правильность показателя, рекомендуется узнать среднее значение. Если отклонения зафиксированы, язычок аккуратно подгибается в нужную сторону, после чего бензин частично выливается. Только после того, как все показатели соответствуют установленным нормам, разрешается собрать камеру в обратной последовательности.
  7. Завершающий этап проверки — заведение двигателя. В это время важно посмотреть в камеры карбюратора. Для того чтобы всё увидеть, потребуется мощный фонарик. Желательно смотреть как минимум 30 секунд. За это время не должно упасть ни единой капли используемого топлива. Если с диффузоров капает бензин, можно заподозрить перелив. После всего повторно заново замеряется уровень бензина в камере.

Полностью заводить мотор нельзя. При ином раскладе появляется риск перелива на заведённом двигателе. Важно понимать, что регулировка поплавков карбюратора ВАЗ-2108 Солекс — это только первый и важный этап настройки двигателя.

Установка холостого хода

После правильного выставления уровня бензина рекомендуется прогреть мотор до рабочей температуры. Затем двигатель глушат и проводят установку холостого хода. Правильно отрегулированный двигатель должен успешно проявлять свои оптимальные функциональные характеристики.

Инструкция:

  1. Отвёрткой плоской формы нужно нащупать винт качества смеси, расположенный в подошве карбюратора.
  2. Винт заворачивается до упора по часовой стрелке. Применять силу нельзя. В противном случае резьба окажется сорванной.
  3. От достигнутого положения нужно сделать 5–6 оборотов назад.
  4. Мотор нужно завести, после чего устраняется подсос. Винтом устанавливают минимальные обороты с учётом того, что мотор должен стабильно работать. В штуцере должно быть выставлено минимальное разрежение. Оптимальные показатели оборотов — 500–1200. Если показатель вписывается в указанные границы, карбюратор исправлен и настроен, благодаря чему готов к полноценной работе.
  5. Теперь нужно заворачивать винт. Основной показатель достигнутого результата — начало неустойчивой работы мотора. Для стабильного функционирования двигателя придётся сделать 1–1,5 оборота назад. Желательно выполнять подобные действия медленно. Если же торопиться, хороших результатов не удастся достичь.
  6. Винтом нужно выставить обороты на показателе около 850–900. Чаще всего эти характеристики на ВАЗ успешно воспринимаются, позволяя рассчитывать на достойную езду на автомобиле. Если же отмечаются какие-либо отклонения, нужно немного отвернуть винт и гарантировать коррекцию стандартных показателей.
  7. Пункты 5 и 6 повторяются до тех пор, пока не удастся найти оптимальное соотношение для стойкой работы мотора и минимального разрежения в автомобильной трубке.

Настройка жиклёров

Жиклёры разрешается настраивать только с учётом того, как они должны работать. При ином раскладе действия не принесут желаемого результата. Жиклёр двигателя требуется для успешного прохождения воздушного потока через отверстие диффузора. Большой объём силового агрегата приведёт к успешному засасыванию воздуха мотором. В карбюраторах, которые рассчитаны под большой объём моторов, принято устанавливать небольшие жиклёры. Соответствие всех устанавливаемых жиклёров — обязательное требование. Правильно установленные жиклёры гарантируют успешную работу мотора ВАЗ-2108 Солекс.

Ускорительный насос

От ускорительного насоса зависит, какой объём бензина будет расходоваться при езде на машине. Кроме этого, определяются оптимальные показатели ускорения автомобиля.

Для начала его работы используют кулачок, являющийся частью ускорительного насоса. Для мотора УЗАМ кулачок ускорительного насоса должен обладать самыми большими размерами.

Поток используемого топлива должен быть ровным. В противном случае можно заподозрить серьёзные неполадки в работающем ускорительном насосе. Появление мизерной струйки или небольших капель заставляет сомневаться в стабильной работе оборудования.

Обязательное требование — правильное регулирование положение носика. Бензин должен проходить следующий путь:

  • проём между диффузором и установленной дроссельной заслонкой;
  • направление в коллектор.

Если бензин польётся на заслонку или диффузор, появляется риск того, что автомобиль не сможет показать оптимальных своих параметров во время запуска мотора.

За правильной работоспособностью ускорительного носика нужно следить, так как от этого зависит, сможет ли карбюратор Солекс успешно работать.

Переходной режим

Открытие дроссельных заслонок не допускается даже на холостых оборотах мотора. Под ними всегда создаётся значительное разрежение для успешного выхода бензина и запуска двигателя. Резкое открытие приводит к резкому спаду разрежения, но оно оказывается излишне слабым, для того чтобы успешно работала главная система первой камеры. Системы холостого хода и функциональных возможностей ускорительного насоса перестаёт быть достаточно для успешной и стабильной работы карбюратора. Это приводит к провалу. Переходная система требуется для устранения возникающего провала. При нажатии на газ отверстие может перейти в область сильного разрежения, в результате чего расход бензина увеличивается. Это отверстие также может получать топливо через жиклёр.

Перед тем как понять, как отрегулировать переходной режим для успешной езды, рекомендуется разобраться с потенциальными проблемами. Автомобилисты часто жалуются на следующие проблемы:

  • провал мотора при старте;
  • затупление двигателя при начале езды автомобиля;
  • мотор может просто чихать, стрелять и даже глохнуть.

Переходной режим приводит к подобным нарушениям. Для устранения разных неприятностей рекомендуется подобрать самое подходящее расположение носика ускорительного насоса и жиклёра. Двигатель должен получать оптимальный объём качественной смеси. В противном случае он может давиться.

Успешное начало работы двигателя возможно, только если проводятся правильные настройки переходного режима. С самого начала мотор должен набирать свои обороты без задержек и достигать нужного показателя.

Сбитые соотношения показателей приводят к нарушению режима работы двигателя. В этом случае нужно проводить настройку до тех пор, пока ускорение не будет происходить по правильной схеме.

Если несмотря на все проделанные действия отмечаются серьёзные проблемы с набором оборотов и мотор может работать только дёргано, трястись и гудеть, жиклёры первой камеры настроены неправильно.

Самая нудная ситуация — это перебирать жиклёры карбюратора, носик ускорительного насоса. Это проводится до настройки правильного завода автомобиля. Дополнительно автомобилист регулирует холостые обороты, так как жиклёр оказывает влияние на холостой ход.

О чём нужно помнить

Вторая камера не должна как-либо менять свои характеристики при настройке карбюратора. Чаще всего достаточно правильно настроить заводские жиклёры. Для компенсации недостатка жиклёров и первой камеры используют эконостат. В чём заключается его суть? Эконостат позволяет гарантировать полное разрежение, когда дополнительный бензин успешно высасывается. Такая схема требуется на высоких оборотах для улучшения состава топлива. Если хочется совершенных характеристик, требуется установить усовершенствованные жиклёры с подбором по первой схеме.

Автомобилисты должны помнить: регулировка карбюратора ВАЗ-2108 определяет функциональность автомобиля.

Если статья оказалась полезной, напишите нам.

carextra.ru

Замена карбюратора на Solex 21083 (ИНСТРУКЦИЯ) — Лада 4x4 3D, 1.6 л., 1993 года на DRIVE2

Добрый день друзья!

Собрав двигатель я понял что старый карбер совсем мертвый и не поддается нормальной регулировке.

Решение найдено в инете в полном варианте с отчетом так что кому интересно все подробно читайте.

Solex 21083 установка

1. Чтобы исключить попадание грязи во впускной коллектор и устанавливаемый карбюратор, сперва следует вымыть моторный отсек.

2. Отсоединяем тяги и тросы привода штатного карбюратора «Озон», а также шланги системы подогрева и топливопроводы.

3. Для снятия кожуха троса привода воздушной заслонки с тыльной стороны панели «подсоса» вытаскиваем упругую скобу.

4. Аккуратно очищаем посадочную поверхность на коллекторе, избегая попадания грязи внутрь двигателя.

5. Наносим герметик для исключения подсоса воздуха (в случае наличия на посадочной площадке мелких раковин).

6. Устанавливаем прокладки по бутербродной схеме – тонкая-толстая-тонкая. Толстая прокладка обеспечивает теплоизоляцию.

7. Для удобства монтажа устанавливаем карбюратор без верхней крышки таким образом, чтобы привод дроссельной заслонки был спереди автомобиля.

8. Монтируем кулису тяг привода дроссельной заслонки со стороны крышки головки блока.

9. Чтобы исключить подклинивание заслонки при штатной пружине, на тяги лучше установить старые пластмассовые наконечники с разработанными посадочными гнездами.

10. Протягиваем трос привода воздушной заслонки над крышкой головки цилиндров, подгоняем его по длине, обрезая кожух, и подключаем к карбюратору.

11. Устанавливаем верхнюю крышку карбюратора, используя новую прокладку.

12. Подключаем к тройнику карбюратора шланги системы подогрева (от системы охлаждения) и вакуумного регулятора распределителя зажигания .

13. В топливопровод к фильтру тонкой очистки врезаем тройник и подсоединяем топливный шланг обратки карбюратора.

14. Врезаем в шланг обратки обратный клапан и подсоединяемся к карбюратору.

www.drive2.ru

Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

Необходимость регулировки привода дроссельных заслонок возникает обычно после замены троса привода или после проведения каких-либо работ , при которых отворачивались гайки оболочки троса. Помимо этого регулировку нужно провести если есть подозрение, что двигатель вашего автомобиля не может развить полной мощности из-за неполного открытия дроссельных заслонок, либо возникновения ситуации, когда карбюратор «переливает».

В этой статье рассмотрим как отрегулировать привод дроссельной заслонки первой камеры карбюратора, а подробнее о регулировке провода дроссельной заслонки второй камеры можно узнать в статье «Регулировка привода дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс».


Необходимые для регулировки привода инструменты

Ключ рожковый 13 мм (2 шт).

Фонарик.

Помощник.



Проверка работы привода дроссельной заслонки 1-й камеры

— Полностью открываем воздушную заслонку карбюратора (утопив до отказа рукоятку «подсоса»).

воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью открыта после утапливания «подсоса» от себя до отказа

— Помощник в салоне автомобиля до упора в пол нажимает педаль «газа».

— Дроссельные заслонки обеих камер должны полностью открыться.  Вначале открывается заслонка первой камеры, после ее открытия на половину начинает открываться заслонка второй камеры. Визуально убеждаемся в этом, подсвечивая себе фонариком. Рукой  дополнительно нажимаем на рычаг привода дроссельной заслонки вращая его по часовой стрелке и убеждаемся, что при нажатой до упора педали «газа» у рычага больше нет свободного хода.

— Помощник отпускает педаль «газа», заслонки должны полностью  закрыться.  Опять же убеждаемся в этом визуально, заглядывая в камеры карбюратора. В случае если дроссельные заслонки карбюратора полностью не закрываются или полностью не открываются необходимо провести регулировку их привода.



Подготовительные работы

 Снимаем крышку корпуса воздушного фильтра.  Либо весь корпус воздушного фильтра целиком.

снятие корпуса воздушного фильтра на двигателе ВАЗ 2108



Регулировка привода дроссельной заслонки 1-й камеры карбюратора 2108, 21081, 21083 Солекс

1. Берем рожковый ключ на 13 мм и ослабляем затяжку контргайки (см. фото ниже).

2. Придерживая другим ключом на 13 мм регулировочную гайку.

3. Вращаем регулировочную гайку. Добиваемся чтобы заслонки полностью открывались и закрывались.

При этом участок троса от регулировочных гаек до крепления тяги на рычаге не должен быть натянут. Допускается его легкое провисание (1-2 мм). При нажатой до упора педали «газа» заслонки должны быть полностью открыты, при отпущенной — закрыты.

4. Затягиваем контргайку.

элементы привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс
Примечания и дополнения

— Если привод дроссельных заслонок не тросовый, а тяговый, то вращением наконечников тяг добиваемся чтобы расстояние между центрами наконечников первой тяги было 80 мм, а увеличив или уменьшив таким образом длину второй тяги добиваемся полного открытия и закрытия заслонки.

— Ставим на место крышку корпуса воздушного фильтра.

— После проведения регулировки возможно возникнет необходимость отрегулировать обороты холостого хода  .

Еще пять статей на сайте по регулировке и ремонту карбюратора Солекс

— Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

— Регулировка тросового привода дроссельных заслонок карбюратора 2108, 21081, 21083 Солекс

— Проверка и ремонт экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

twokarburators. ru

Неустойчивая работа двигателя на холостом ходу

Неустойчивая работа двигателя на холостом ходу
 Неустойчивая работа двигателя на холостом ходу
 Автор vlavuk

Эта неисправность весьма распространена. Большинство столкнувшихся в этой неисправностью сразу начинают пытаться регулировать обороты холостого хода с помощью винтов качества и количества (рис. 2-91). Однако, обычно это не приводит к успеху. Кстати, полезно помнить, что при исправной системе холостого хода и при отсутствии других неисправностей, вызывающих неустойчивую работу двигателя на холостом ходу, винт качества 2 на рис. 2-91 обычно выкручен на  4.....5 оборотов от полностью закрученного состояния, и вращение его даже на небольшие углы оказывает заметное влияние на обороты двигателя. Если положение винта иное и его вращение не влияет (либо слабо влияет) на обороты холостого хода, то пытаться восстановить холостой ход его вращением является пустой тратой времени. Следует искать иные причины.

А  причины нарушения работы двигателя на холостом ходу могут быть не только в самом карбюраторе, но, и, например,  в системах, влияющих на величину разрежения во впускном коллекторе двигателя. Дело в том, что смесеобразование в режиме холостого хода рассчитано на определённый диапазон значений разрежения ниже дроссельной заслонки первичной камеры карбюратора, при которых эмульсия стабильно всасывается (рис. 3) через канал 15 и далее через щель между конусом на конце винта 1 регулировки состава смеси на холостом ходу и отверстием в корпусе в пространство ниже дроссельной заслонки.

Бывает, что разрежение во впускном коллекторе ниже расчётного по следующим причинам:

негерметичен шланг, соединяющий впускного коллектор и вакуумную камеру  вакуумного усилителя  тормозов. Негерметичность (подсос воздуха) может быть  в месте присоединения шланга к патрубку на коллекторе,  в самом шланге и в вакуумном усилителе. Для начала следует проверить на предмет разрыва шланг возле коллектора и подтянуть хомут, крепящий конец шланга на патрубке коллектора. Если шланг цел, а в результате подтяжки хомута обороты холостого хода не стали устойчивее, следует попытаться  выявить наличие негерметичности в шланге и/или вакуумном усилителе. Для этого достаточно просто пережать шланг (например, плоскогубцами) как можно ближе к коллектору при работающем на холостых оборотах двигателе. Если работа двигателя станет устойчивой, то причина установлена. Устранить её, очевидно, можно путём замены вакуумного усилителя тормозов.

негерметичен или слетел со штуцера (поз. 8  на рис. 8) шланг системы принудительной вентиляции картера.

не всегда закрывается клапан (поз. 5 на рис. 2-92) системы рециркуляции отработавших газов. На эту тему полезно посмотреть в архиве дискуссию по вопросу, поставленному SeRgo19 или информацию от crumb о признаках плохой работы и замене этого клапана.

имеется подсос воздуха между нижней частью карбюратора и впускным коллектором. На эту тему всё прекрасно сказано в статье А.Вайсмана "Конопатим..." (ЗР 8/01, стр. 178).

пропускает воздух (прохудилась, порвана)  диафрагма 29 пускового устройства . При этом канал подачи разрежения к этой диафрагме, который начинается отверстием поз. 3 на рис. 7 и схематично показан на рис. 11, сообщается с атмосферой и обеспечивает подсос воздуха в задроссельное пространство. Способ устранения данной неисправности очевиден - замена диафрагмы (продаются в составе ремкомплектов). Данная неисправность сопровождается, ясное дело, и другой неисправностью: затруднённым пуском двигателя.



Ещё одной  причиной неустойчивой работы двигателя на холостом ходу может быть переобогащение смеси:

вследствие неисправность запорного клапана и/или неправильной регулировки поплавкового механизма карбюратора. При этом уровень топлива в поплавковых камерах  на холостых оборотах может повышаться на столько, что топливо может достигать края корпуса карбюратора и просачиваться сверху в диффузоры. Обороты двигателя при этом произвольно изменяются (могут несколько возрастать, а затем резко падать вплоть до остановки двигателя) в зависимости от количества просочившегося дополнительного топлива; из выхлопной трубы идёт чёрный дым.

вследствие неисправности вакуумного экономайзера мощностных режимов. Основными возможными неисправностями являются (1) нарушение герметичности (разрыв) диафрагмы  (поз. 11 на рис. 8) и (2) просачивание топлива через клапан экономайзера. При разрыве диафрагмы воздействие разрежения на неё прекращается, под действием пружины диафрагма открывает клапан 17, топливо начинает поступать в задиафрагменную полость, откуда по каналу, предназначенному для  подачи разрежения к диафрагме - в задроссельное пространство (выход этого канала - через демпфирующее отверстие поз. 5 на рис. 7). Кроме того, часть топлива непрерывно поступает через жиклёр экономайзера 15  по обычному пути к верхней части эмульсионной трубки первичной камеры и просачивается сверху в диффузор. В итоге холостые обороты могут скачкообразно меняться вслед за поступлением порций (капель) топлива, в обход системы холостого хода, в двигатель. Ясно, что устранить данную неисправность можно путём замены диафрагмы. Для этого нет необходимости снимать карбюратор в двигателя. Доступ к диафрагме можно получить, выкрутив 3 винта крепления её крышки сбоку корпуса карбюратора (см. рис. 8). Диагностика состояния диафрагмы ясна из фотографии, которую сделали Володюшка и АЛЕР:

Просачивание топлива через клапан  происходит либо в результате неисправности самого клапана экономайзера 17, либо при полном или частичном засорении канала подачи разрежения к внешней стороне диафрагмы (см. рис. 10) (при этом сила пружины, воздействующей на диафрагму в направлении клапана не компенсируется силой разрежения). Что касается клапана экономайзера, то восстановить его работоспособность можно только, если он засорился. В случае отказа/ослабления его внутренней пружины, дело плохо - заменить клапан, запрессованный в стенку корпуса карбюратора практически не возможно, да и сами такие клапаны в ремкомплектах не продаются. Возможным решением является отключение экономайзера путём завинчивания подходящего винта М3 вместо жиклёра 15. В результате несколько снижаются динамические характеристики двигателя, но холостой ход и токсичность выхлопа приходят в норму. Полным решением проблемы является только замена карбюратора (либо корпуса карбюратора) в сборе. Чистка канала подачи разрежения к внешней стороне диафрагмы требует снятия карбюратора с двигателя. После демонтажа диафрагмы вместе с её крышкой (поз. 11 на рис. 8) можно промыть этот канал растворителем (например, ацетоном), используя шприц. Впрыскивать растворитель следует в трубочку, запрессованную в отверстие в привалочной плоскости крышки экономайзера (для этой трубочки в диафрагме имеется специальное отверстие, которое хорошо видно, например, на рис. 8). Выходить растворитель должен через демпфирующее отверстие поз. 5 на рис. 7. После промывки необходимо продуть канал сжатым воздухом (например, от ножного насоса).  В статье А. Вайсмана "Коварный карбюратор "Солекс" (ЗР 8/03, стр. 244) также рассмотрена данная неисправность.

Что касается выяснения и устранения причин неустойчивого холостого хода собственно в  соответствующей системе карбюратора,  то в [1] сказано следующее:

"Неустойчивая, вплоть до остановки, работа двигателя на холостом ходу может быть следствием слишком обедненной регулировкой состава смеси, засорения топливного жиклера холостого хода, а также неисправностей либо клапана ЭПХХ на карбюраторе, либо системы управления ЭПХХ.

Выясняя причину дефекта, прежде всего убедитесь в чистоте [топливного] жиклера (при необходимости восстановите ее), вывернув электромагнитный клапан (поз. 14 на рис. 8) и выдернув из него жиклер пассатижами. (Предварительно снимите воздушный фильтр). Торцевое отверстие жиклера диаметром около 0,4 мм должно быть совершенно чистым, топливоподачу нарушит даже одна едва видимая ворсинка в отверстии.

Очистите также и каналы в карбюраторе (рис. 3), для чего запустите двигатель без жиклера и держателя в карбюраторе и, поддерживая средние обороты коленчатого вала, на 10-15 с закройте пальцем отверстие под жиклер [под электромагнитный клапан. vlavuk].

Когда клапан снят и жиклер из него вынут, следует убедиться в исправности его электрической обмотки и отсутствии заклинивания находящейся внутри запорной иглы, которая должна иметь выступающий черный пластмассовый наконечник (Этот наконечник на предприятиях автосервиса нередко выдергивают, обеспечивая внешне нормальную работу двигателя с неисправной системой ЭПХХ). Для этого соедините корпус клапана с одним выводом аккумуляторной батареи, а клемму на торце клапана - с другим. В момент замыкания электрической цепи запорная игла должна втягиваться внутрь клапана. Если игла остается неподвижной, убедитесь в легкости ее перемещения от руки и затем омметром проверьте обмотку клапана на обрыв.

Если однозначно установлен обрыв обмотки, временно (до замены клапана) можно применить уже упомянутый прием — выдернуть наконечник иглы, имея в виду, что в этом случае автомобиль будет расходовать в городе на 0,5-0,8 л/100 км больше топлива и не исключено появление самопроизвольных вспышек в цилиндрах двигателя после выключения зажигания.

Проделав эти операции, установите клапан с жиклером на место, осторожно затянув его ключом и надев на контакт электрический провод. При отсутствии изменений в работе двигателя, отдельным проводом соедините клемму на корпусе клапана непосредственно с «плюсом» аккумулятора: восстановление нормальной работы двигателя в этом случае свидетельствуют о неисправности системы управления ЭПХХ.

Функционирование системы управления ЭПХХ (рис. 12) проверяется на работающем двигателе путем подключения вольтметра одним выводом к проводу, соединяющему электромагнитный клапан 5 с электронным блоком 2, а другим - к «массе». На холостом ходу и при работе двигателя с открытой дроссельной заслонкой на проводе электромагнита должно быть не менее 10В. Затем откройте дроссельную заслонку и поднимите частоту вращения коленчатого вала до 4000-5000 об/мин, после чего резко полностью закройте дроссельную заслонку. В момент закрытия заслонки и до падения частоты вращения примерно до 1900 об/мин напряжение на обмотке клапана должно быть не более 0,5 В. Наличие этих признаков свидетельствует о непричастности системы управления ЭПХХ к нарушениям работы двигателя на холостом ходу.

Если в результате проверки установлено, что напряжение на обмотке электромагнита при отпускании дроссельной заслонки остается неизменным, то отсоедините разъем на карбюраторе, соединяющий датчик положения дроссельной заслонки (3 на рис. 12) и блок управления 2 и соедините освободившийся провод от блока управления с "массой".  Если при повторной проверке при частоте вращения коленчатого вала более 2100-2300 об/мин напряжение на проводе клапана уменьшается до 0,5 В и менее, неисправность заключается в нарушении контакта датчика положения заслонки 3  с "массой" или обрыве провода датчика. В противном случае неисправность связана с электронным блоком 2 или его проводкой.

Следует иметь в виду, что вторая неисправность ЭПХХ (отсутствие отключения питания обмотки клапана) приводит только к некоторому повышению расхода топлива и возможному появлению самовоспламенения после выключения зажигания. [Кроме того, повышается токсичность выхлопа при сбросе оборотов двигателя. vlavuk].

Только проделав все описанное выше, и тем не менее не достигнув восстановления нормальной работы двигателя на холостом ходу, следует в соответствии с ранее приведенными рекомендациями попытаться заново отрегулировать состав смеси на холостом ходу. Такая последовательность проведения работ позволит избежать усугубления дефекта вследствие разрегулировки исправной системы холостого хода."

В статье А. Вайсмана "Коварный карбюратор "Солекс" (ЗР 8/03, стр. 244)  отмечается, что часто  причиной неустойчивости холостого хода является подсос воздуха через потерявшее свои свойства уплотнительное кольцо 3  винта качества смеси. При "задубевшем" уплотнительном кольце винт может плохо фиксироваться в нужном положении, т. е. настройки системы  холостого хода из-за этого могут постоянно сбиваться.

Следует дополнительно отметить, что на двигателях с изношенной поршневой, а также просто с  грязной системой вентиляции картера, во входной воздушный поток карбюратора попадают частицы копоти, которые засоряют жиклёры и каналы системы холостого хода. Копоть может скапливаться в зоне острия винта 1 регулировки качества смеси (рис. 3) и, фактически, почти "запирать" систему холостого хода. Для качественной очистки каналов системы холостого хода требуется снятие и разборка  карбюратора. Очистить загрязнение этого типа можно только при вывернутом и извлечённом из корпуса карбюратора винте качества. Чтобы быстро извлекать винт качества, иногда приходится  "дорабатывать" корпус карбюратора. Для удаления копоти необходимо использовать ацетон или другие подобные растворители,  впрыскивая его с помощью медицинского шприца непосредственно в отверстие из-под винта качества и "размачивая" отложения копоти. После промывки  каналы продуть сжатым воздухом. Иногда (в запущенных случаях)  мойки в ацетоне требует и сам винт, покрытый слоем копоти.

На тему поиска и устранения неисправности системы холостого хода в разное время были публикации в журнале "За рулём". Например, про правильный способ установки электромагнитного клапана, обеспечивающий нормальное положение топливного жиклера холостого хода в его гнезде, сказано на стр. 180 в №6 за 2000 г. Влияние качества электромагнитного клапана холостого на качество работы двигателя описано Синельниковым Б. и  Чуцковым А. ("Холостая" история", ЗР 12/00, стр. 145. Подробно рассматривается система холостого хода, проявления и устранение её неисправностей  в статье Коноп Э. Капризный клапан (ЗР 3/99, стр. 123).

На данную тему на нашем сайте есть хорошая статья  ALER'a с дополнениями FORA-Vlad'a, в которой даны практические рекомендации по борьбе с неисправностями ЭПХХ и клапана холостого хода. В статье А. Вайсмана "Коварный карбюратор "Солекс" (ЗР 8/03, стр. 244) также даны советы по регулировке системы холостого хода и установке её электромагнитного клапана.

Sky Lark обнаружил, что причиной неустойчивого холостого хода на его НИВЕ  был дефект карбюратора - несоосность отверстия под электромагнитный клапан 13 и отверстия в корпусе крышки карбюратора, через которое бензин поступает к топливному жиклёру системы холостого хода 12, устанавливаемому на электромагнитный клапан. Он же дал ссылку на статью в ЗР 9/97, стр. 180, где подробно обсуждается такой дефект на примере карбюратора 21083-1107010-31.

21.10.03.

Почему не регулируется холостой ход на карбюраторе

Бывают ситуации, когда обороты холостого хода карбюраторного двигателя с карбюратором (2108, 21081, 21083 Солекс, 2105, 2107 Озон) не поддаются регулировке винтами «качества» и «количества» топливной смеси.

— двигатель «троит», обороты холостого хода «плавают», то поднимаются, то опускаются

— обороты слишком низкие

— обороты слишком высокие

Во всех перечисленных ситуациях попытка нормализовать холостой ход винтами настройки заканчивается неудачей.

Частично засорен топливный жиклер системы холостого хода

Он установлен в электромагнитном клапане или заменяющей его заглушке. Необходимо извлечь его прочистить и продуть сжатым воздухом. Характерно для первых двух признаков.

устройство электромагнитного клапана карбюратора

Не до конца завернут электромагнитный клапан карбюратора или держатель топливного жиклера холостого хода

электромагнитные клапаны карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

В систему поступает лишнее топливо и обороты могут быть выше нормы.

Доверните электромагнитный клапан. Делать это следует осторожно, чтобы не повредить вставленный в него жиклер или, что еще хуже его посадочное гнездо. При определении правильности затяжки следует руководствоваться тем, что при снятии с вывода клапана наконечника провода двигатель должен заглохнуть.

Так же следует проверить резиновое уплотнительное кольцо на клапане. Его целостность. Потрепанное меняем на новое, так «подсос» постороннего воздуха в систему холостого хода не позволяет нормально отрегулировать обороты холостого хода.

На карбюраторах с заглушкой вместо клапана следует аналогично проверить степень ее затяжки.

Воздушная заслонка карбюратора открыта не полностью

Топливная смесь в этом случае сильно переобогащается, обороты коленчатого вала повышенные.

При полностью вытянутой рукоятке «подсоса» и прогретом двигателе воздушная заслонка должна стоять строго горизонтально.

полностью открытые воздушные заслонки карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

А так может быть при неправильно отрегулированном приводе воздушной заслонки. Холостой ход в этом случае отрегулировать сложно.

не до конца открытые воздушные заслонки карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

Следует отрегулировать привод воздушной заслонки:

Нарушено положение дроссельных заслонок карбюратора

Например, карбюратор Солекс очень требователен к точности установки зазора между кромкой дроссельной заслонки и стенкой второй камеры. Если он завышен, то обороты холостого хода обычно слишком велики, токсичность выхлопных газов выше нормы, холостой ход регулировке винтами не поддается. Необходимо очень точно выставить этот зазор — 0,3 мм и удалить смолистые отложения (если они есть), уменьшающие зазор, со стенок камеры.

дроссельные заслонки карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон полностью закрыты (карбюраторы снят с двигателя)

Вот нужные ссылки по этой теме на нашем сайте.

Нарушена подача воздуха в систему холостого хода

Засорены воздушные жиклеры, воздушные каналы системы холостого хода.

воздушный и топливный жиклеры СХХ карбюраторов 2108 Солекс и 2105, 2107 Озон

Прочистите каналы и жиклеры системы холостого хода. В ряде случаев это можно сделать не разбирая карбюратор. В качестве практического руководства на сайте twokarburators.ru есть статьи:

На режиме холостого хода топливо поступает в цилиндры двигателя в обход системы холостого хода.

Повреждена прокладка между крышкой и корпусом, высокий уровень топлива в поплавковой камере, неисправен игольчатый клапан, повреждено посадочное гнездо электромагнитного клапана и др.

Проверьте герметичность игольчатого клапана поплавковой камеры карбюратора способом описанным на страницах:

проверка игольчатого клапана разрежением на карбюраторах 2105, 2107 Озон, 2108, 21081, 21083 Солекс

Если повреждено посадочное гнездо клапана придется менять верхнюю часть (крышку) карбюратора 2108, 21081, 21083 Солекс, на 2105, 2107 Озон — корпус (среднюю часть) карбюратора.

Если поврежден (замят) топливный жиклер системы холостого хода его так же меняем.

Примечания и дополнения

— Если после проведения всех проверок обороты холостого хода все-таки не регулируются. необходимо проверить другие системы автомобиля. Например короткое замыкание в проводке, пробитые высоковольтные провода, трамблер (крышка. бегунок. контакты), неисправные свечи и катушка зажигания и пр. напрямую влияют на холостой ход двигателя.

— На нашем сайте в разделе «Система зажигания» есть несколько статей с информацией по поиску и устранению причин невозможности регулировки холостого хода двигателя.

— В ряде случаев восстановить нормальную регулировку можно произведя доработку системы холостого хода. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей на сайте по неисправностям карбюраторов

Обороты холостого хода карбюраторного двигателя не поддаются регулировке: 15 комментариев

У меня был случай с карбюратором озон 2107, он не реагировал на регулировку винтов ХХ. Предыстория: карбюратор разобрали, помыли, продули, собрали обратно. В итоге, обороты сильно нестабильны, винты ХХ полностью закручены, но машина работает, обороты даже слишком высокие (1000-1500 об/мин). Когда при езде сильно и длительно тормозишь на нейтральной передаче машина глохнет. Причин этому оказалось несколько:
1. Недостаточный уровень бензина в поплавковой камере — вероятно, что из-за этого при торможении машина глохла — бензин отливал от жиклеров и горючее переставало поступать в двигатель. Для исправления этого слегка подогнули язычок поплавка по инструкции.
2. Небольшое искривление тяги, соединяющей рычаг дросселя и рычаг воздушной заслонки. Из-за этой деформации, дроссель первой камеры не закрывался до конца, поэтому топливо шло не по каналам ХХ, а через главную дозирующую систему. Поэтому машина работала даже при полностью вкрученных винтах регулировки ХХ. Исправили проблему, постучав молотком по тяге, вернув ей исходную форму и отрегулировав винты ХХ, на которые машина стала отзываться.

1. Посмотрите тросик привода дроссельной заслонки первой камеры. Возможно перетянут.
2. Проверьте правильность установки электромагнитного клапана. Двигатель должен глохнуть при снятии с клапана провода.

здравствуйте. нужна помощь. ставил карбюратор новый 21083-31 — поставил завожу, прогрел движок, воздушная заслонка открыта — обороты хх 1400 и ниже не хотят падать. пробовал и винтом количества и качества регулировать — не выходит. пробовал менять электромагнитный клапан на новый — тоже нет. держатся обороты хх 1400-1300 и все и в никакую не падают

1. Провода на свечи по цилиндрам правильно присоединены? 2. Переливает карбюратор — проверить герметичность клапана. 3. Зажигание сбито или установочные метки коленвала и распредвала не совпадают — смещены фазы газораспределения.

карб 21081 заводится на холодную если прижать гашетку,если после на холодную заглох надо в полик давить ,заводится с хлопками в трубу и в карб,газ отпускаеш глохнит,в карб льётся бензин при заглушеном двигателе ,обратка стоит,холостые недержет,если держать гашетку на 1000 оборотах работает 1 минуту и глохнет.москвич 21412 трасса 7,теперь 10 литров.движок после капиталки

Ситуация странная. Все в порядке и тем не менее с двигателем проблемы. Проверьте установочные метки распредвала и коленчатого вала (шкив распредвала и выступ на задней крышке ГРМ, метка на маховике и шкале в лючке на картере сцепления). Может ремень ГРМ перескочил на зуб или слабо натянут.

Здравствуйте! У меня ВАЗ 2109 карбюратор солекс 083. Карбюратор чистый (заслонки стоят как положено, диафрагмы экономайзера и ускорительного насоса целые, на ХХ в камеры не льет), свечи 100% исправные, ВВ провода не пробивают, ВУТ новый, датчик холла и коммутатор новые. Проблема в следующем: на холостом ходу ощутимая вибрация двигателя, при движении провалов нет, но такое чувство что в машине «сидят четверо», очень тяжело едет, раньше такого не было. Слабо реагирует на вращение «винта качества». Вибрация становится поменьше при добавлении угла опережения зажигания (если за ранить до конца на +), но при этом слышна сильная детонация и при движении двигатель работает как бы «жестко». У же не знаю что и делать. Подскажите пожалуйста в чеём может быть дело? Или хотя бы в какую сторону копать? P.S. Заранее благодарен!

Посмотрите для начала нагар на свечах. Черные-карбюратор переливает, белые-возможно где-то подсасывает воздух или подача топлива по каким-то причинам уменьшилась. Конечно больше похоже на «подсос» воздуха, так как и заводится тоже на «газу». Еще электромагнитный клапан (если есть). Попробуйте немного вывернуть и посмотреть как будет работать двигатель.

Добрый день. У меня такая проблема. Двигатель заводится и работает только при постоянной подгазовке, мощность сильно упала. Ехать можно, но будет грохнуть как только бросишь педаль газа и опять таки педаль газа нужно постоянно манипулировать, нето станет. Жиклеры чистые, система зажигания в полном порядке. Где копать?

Раз нет холостого хода, следовательно топливо не поступает в систему холостого хода и двигатель не может работать на ХХ. Для начала можно посмотреть топливный жиклер вставленный в электромагнитный клапан и попробовать прочистить систему холостого хода — статья «Прочистка системы холостого хода Солекс». Также можно попробовать запустить двигатель не заворачивая до упора электромагнитный клапан.

У меня ваз 21099 карбюратор, хх отсутствует и вообще не регулируется, ни винтом регулировки количества оборотов, ни винтом качества эл.магнитный клапан в порядке, воздух ни где не подсасывает. но при нажатии на педаль газа двигатель работает. Отпускаешь глохнет. что это может быть?

1. Возможно где-то небольшой подсос воздуха. 2. Неисправен электромагнитный клапан карбюратора уплотнительное кольцо под ним или его цепи. 3. Повреждено резиновое уплотнительное кольцо на трубке канала системы ХХ (нужно снять крышку чтобы его достать).

Ваз 21099, солекс 21083. В движении на нейтралке хх стабилен, после остановки обороты хх начинаются плавать 850-900 по тахометру. От чего это происходит?

Нет, ориентировать канал не нужно.

Подскажите, пожалуйста, вот у топливного жиклера системы ХХ в электромагнитном клапане есть торцевой воздушный канал. надо ли этот жиклер ориентировать таким образом чтобы этот канал обязательно смотрел вверх чтобы был соосен с воздушными каналами ХХ в корпусе карбюратора?
У меня солекс 21073.

Добавить комментарий

Отменить ответ

Искать информацию

Наш новый канал в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля: TWOKARBURATORS
Читайте и подписывайтесь на новые статьи.

!Статья взята из интернета! Это значит, что не нужно мне задавать вопросы в личке по настройке карба, в свое время нашел эту статью, и она мне несколько помогла) Решил поделится с другими, сразу указав, что это не мое:)

Первое, с чего надо начать – это выставление уровня в поплавковых камерах. В мануале уровень выставляется по положению поплавков относительно крышки карбюратора при помощи специального шаблона. Скажу сразу – этот метод можно смело посылать подальше, как и миф о том, что с завода там «все настроено». Дело в том, что у всех разные бензонасосы, разное количество прокладок под ними, кто-то делает обратку, у кого-то она заглушена, как результат – разное давление на запорный клапан (иглу карбюратора), что в большинстве случаев приводит к жестокому переливу. Поэтому методика выставления уровня бензина следующая:

— Заводим двигатель, даем ему минут 5 поработать, аккуратно подгазовываем, т.к. может стрелять или в карбюратор или в выхлопную. Тут стоит отметить, что любой солекс на любом объеме должен завестись, даже при страшном переливе и бедных жиклерах. Мой солекс для 1,8л завелся сразу же на двигателе 1,5л при том, что жутко переливал.
– После того как двигатель поработал, глушим его.
– Снимаем топливоподводящий шланг, осторожно из него брызнет бензин. Это необходимо делать, чтобы при снятии крышки карбюратора бензин из шланга под давлением не полился в камеру и не повлиял на показания.
– Откручиваем 5 винтов, которые держат крышку карбюратора и снимаем трос подсоса.
– Строго горизонтально(!) поднимаем крышку карбюратора, чтобы не повредить поплавки.
– Замеряем штангенциркулем или линейкой расстояние от поверхности бензина в камерах до привалочной поверхности крышки карбюратора(см. фото выше). Оно должно лежать в пределах 23-25мм в обоих камерах, но уровни в камерах будут отличаться друг от друга т.к. коллектор у нас не горизонтален, так что меряем уровень в каждой камере и берем среднее. Если уровень больше или меньше заданного, аккуратно подгибаем язычок поплавков в нужную сторону, удаляем часть бензина из камер, чтобы старый уровень не помешал новому замеру, собираем все в обратной последовательности. Заводим и с фонариком смотрим в камеры карбюратора секунд 30 минимум, за это время с малых диффузоров не должно упасть ни единой капли бензина. Капанье с диффузоров свидетельствует о переливе. При этом ни в коем случае нельзя газовать, а то может чихнуть карбюратор, что может сказаться плачевно на ваших глазах! Далее снова замеряем уровень в камере, если все нормально, первый этап завершен. Я поймал нужный уровень с 3-го снятия крышки
Выставлять уровень не заводя двигатель, а только подкачивая ручкой не следует — получите перелив на заведенном двигателе (больше относится к тем, у кого заглушена обратка)

Установка холостого хода.

После того как выставили уровень, прогреваем двигатель до рабочей температуры, глушим и производим следующие действия:

1. Нащупываем плоской отверткой винт качества смеси в отверстии подошвы карбюратора (поз.7)
2. Заворачиваем его до упора по часовой стрелке, только без применения силы, а то сорвете резьбу!
3. От этого положения отворачиваем на 5-6 оборотов назад
4. Заводим двигатель, убираем полностью подсос и винтом количества (поз.6) устанавливаем минимальные обороты таким образом, чтобы двигатель устойчиво работал и в штуцере вакуумного опережения было минимальное разряжение (пробуем через трубку вакуумного опередителя на язык) Обороты должны быть в пределах 500-1200, это говорит об исправности карбюратора.)
5. Начинаем заворачивать винт качества до тех пор пока двигатель начнет неустойчиво работать и отворачиваем назад его на 1-1,5 оборота возвращая устойчивую работу. Винт качества надо крутить медленно.
6. Выставляем винтом количества обороты ХХ около 850-900. Если с этим проблемы и двигатель начинает глохнуть, то добавляем немного винтом качества, откручивая его
7. Пункты 5-6 повторяем до тех пор, пока не поймаем оптимальное соотношение, при котором двигатель будет устойчиво работать и будет иметь минимальное разряжение в трубке.

Проблемы при установке холостого хода.
1. Двигатель никак не реагирует на закручивание винта количества. (По мере закручивания винта двигатель должен терять обороты, нестабильно работать и в конце-концов заглохнуть).
Это индикатор того, что в канал холостого хода поступает слишком много бензина и винт качества не в состоянии его перекрыть. Причины этого могут быть следующие:
– Установлен слишком большой жиклер ХХ
– Неплотно закручен электромагнитный клапан или заглушка, вследствие чего бензин подсасывается мимо жиклера ХХ
– Деформировано посадочное место жиклера ХХ и/или сам жиклер.
Выявление причины и выход из ситуации:
– На работающем двигателе на ХХ снять провод с электромагнитного клапана, двигатель должен сразу же заглохнуть. Если все ок – скорее всего установлен сильно большой жиклер ХХ и надо поставить меньший
Если двигатель не заглох (при переливе поплавковой камеры он еще лучше работать начнет ) – это говорит о том, что, бензин поступает мимо жиклера ХХ или вообще мимо системы холостого хода (последнее – если неправильно выставлен уровень). Делаем следующее:
– Выкручиваем электромагнитный клапан (заглушку) и исследуем жиклер ХХ и посадочное место на предмет деформации. В случае выявления последней скорее всего придется менять крышку карбюратора Если деформации нету, надеть жиклер на клапан, смазать уплотнительное колечко маслом и закрутить его ключом, не прилагая особых усилий(зажимать ключом с помощью одного пальца руки!).

Перед тем, как начинать втупую менять жиклеры, надо понимать, зачем это надо как это влияет на мотор, поэтому немного теории. Через отверстие большого диффузора двигатель засасывает воздух, увлекая за собой через топливный жиклер некоторое количество бензина. Чем больше объем двигателя, тем большее количество воздуха будет проходить в единицу времени через диффузор и тем самым больше бензина засосет двигатель. Поэтому в карбюраторах под большой объем стоят маленькие жиклеры. Если установить такой карбюратор на двигатель меньшего объема (например солекс 21041 на 1,5л), то заводские жиклеры будут слишком бедными для него.
Подбор жиклеров всегда начинается с топливного жиклера, а потом к нему подбирается воздушный и начинать с первой камеры, пока не настроите первую камеру — во вторую не лезть! Перед началом следует найти заводской карбюратор солекс, который рассчитан на ваш объем или близкий к нему и ставить на свой жиклеры от него.
Для примера возьмем солекс 21041 (1,8л) и двигатель 1,5л: солекс 21041 имеет диффузоры 24х26, ТЖ первой камеры 102,5, что очень мало для двигателя 1,5л. Ищем похожую камеру и близкий объем среди других модификаций (совпадение диффузора имеет больший приоритет): самый близкий – это солекс 21073 (1,7л) имеет диффузоры 24х24 и жиклер 107,5, первые камеры этих карбюраторов совпадают. Далее немного логики: если диффузор одинаков, а объем двигателя меньше, значит и засосет он меньше бензина, поэтому такой жиклер может быть бедноват. Увеличиваем на один шаг значение ТЖ и получаем жиклер 110. Этот жиклер принимаем за «точку отсчета» и набираем жиклеров исходя из того, что хотим получить – прыткость или экономию. А далее дело техники – небольшое обеднение/обогащение достигается подбором большего/меньшего воздушного жиклера соответственно. Стоит отметить тот факт, что все солексы, кроме 21041 рассчитаны под жигулячие двигатели, поэтому ориентироваться на их жиклеры, как на единственно правильные – глубокое заблуждение. У кого-то они поедут сразу, у кого-то не пойдут ни в какую, помните, что поведение машины зависит не от только от карба, а в большой мере от зажигания, от совпадения меток на КВ и РВ, от качества топлива.
Пара слов про эмульсионные трубки (разг. – «флейта»). Они идут в сборе вместе с воздушным жиклером, нужны для того, чтобы изменять состав смеси в зависимости от оборотов двигателя, есть 3 типа эмульсионных трубок: ZD, ZC, 23. Для двигателя узам эмульсионные трубки должны быть в первую камеру – тип ZD, во вторую – тип ZC. Трубка 23 применяется для зубильных поперечных двигателей (карбюратор 21083) поэтому должна быть заменена на тип ZD.

Переходной режим работы карбюратора.
При работе на холостых оборотах дроссельные заслонки закрыты и под ними получается область высокого разряжения, которое и высасывает из маленького канала ХХ через жиклер бензин для работы. При резком открытии заслонки разряжение так же резко падает, при этом оно сильно слабое, чтобы начала нормально работать главная дозирующая система первой камеры, а системы холостого хода и ускорительного насоса уже не хватает, чтобы поддерживать нормальную работу и получается провал. Для его устранения и используется переходная система – щелевидное отверстие, которое находится над дроссельной заслонкой первой камеры. Как только мы нажимаем газ – отверстие попадает в область сильного разряжения и из него подсасывается дополнительная порция бензина. Это отверстие получает бензин так же через жиклер ХХ.

Проблемы переходного режима.
Очень часто после установки карбюратора люди жалуются на провал при старте или же на тупление движка вплоть до того, что он просто чихает, стреляет и вовсе глохнет. Происходит это как раз из-за переходной системы. Вся хитрость состоит именно в подборе оптимального соотношения носика ускорительного насоса и жиклера ХХ. Суть в том, что на переходном режиме бензин дает и ускорительный насос и переходная система одновременно и получается либо сильно богатая смесь либо слишком бедная в итоге двигатель давится. Обращаю особое внимание, что жиклеры первой камеры тут не при чем и не надо лечить провал заменой жиклеров ГДС!
Подбирать жиклер ХХ и носик надо на прогретом до рабочей температуры двигателе и без подсоса! К этому приступать ТОЛЬКО после того, как все вышеописанное в этой статье будет выполнено!
Итак, двигатель работает на холостых, подсос убран, ручка КПП на нейтрали. Резко давим на педаль газа, не обязательно в пол, можно на половину хода или на четверть, но главное – резко. При этом двигатель должен сразу же набирать обороты без задержки и тем более без провала. Если все так и есть – поздравляю, это ваш джекпот, ничего настраивать не надо Если все же имеется провал или задержка, значит соотношение неправильное. Теперь нажимаем плавно на педаль газа, если обороты набираются нормально без провалов и ровно, значит надо копать в сторону жиклера холостого и носика УН, ГДС в порядке. Если и так обороты набираются паршиво, двигатель работает «дергано», трясется или же утробно гудит – неправильно подобраны жиклеры первой камеры – сильно бедная или богатая смесь на рабочем режиме.
Вот тут и начинается самое занудное – по-очереди перебирать жиклеры ХХ и/или носик УН до тех пор, пока уйдет провал и задержка. При этом может быть понадобиться немного подрегулировать холостые, т.к. меньший/больший жиклер ХХ влияет на холостой ход. Переобагащение на переходном режиме можно заметить по черному дыму из трубы во время резкого газования, а так же по вонючему выхлопу в этот момент. Я бы рекомендовал ставить носик УН 40х40 и подбирать к нему жиклер ХХ, он будет в районе 38-41. Может возникнуть ситуация, когда жиклер ХХ уже настолько большой, что нельзя настроить ХХ, а провал от бедной смести все еще есть, тогда можно попробовать взять двойной носик УН и загнуть обе трубки в первую камеру, очень распространенный вариант.

Вторая камера и эконостат.
Как вы заметили, вторая камера вообще не трогается на этапе настройки карбюратора, в большинстве случаев достаточно заводских жиклеров, их недостаток компенсируется эконостатом – трубка которая торчит во второй камере под углом вниз. Суть эконостата в том, что при полном форсаже разряжение возникающее в карбюраторе высасывает через эконостат дополнительный бензин. Он включается в работу на высоких оборотах и обогащает смесь. Если хочется резкого ускорения от второй камеры – можно ставить жиклеры богаче, метод подбора аналогичен подбору первой камеры. К слову, на моем 1,5л отлично прижились заводские настройки второй камеры солекса 21041 для 1,8л.

Заключение.
Здесь я постарался описать лишь основную настройку карбюратора, т.к. нету предела маньячным улучшениям этого девайса, начиная с полировки МД, заканчивая засверливанием каналов и дроссельных заслонок, запаиванием эпульсионных трубок и так далее. Это руководство рассчитано на настройку в гараже своими руками, но все же лучше поехать и настроить все по газоанализатору. Все что здесь описано – это результат личного опыта, чтения огромного количества информации по мануалам и форумам. Свой первый солекс я настраивал почти месяц…

Для того чтобы эта статья была закончена, попрошу всех обладателей выкладывать сюда тарировочные данные ГДС первой и второй камер, жиклер ХХ, носик УН, номер кулачка, а так же те параметры, которые вы меняли относительно заводских (например жиклер ЭМР), заводские значения указывать не надо. Желательно указать примерный расход топлива. Указывайте вот в таком виде (начну с себя):

Двигатель 1,5л
Солекс 21041-10 (24х26)
1 камера: ТЖ 110, ВЖ135ZD
2 камера: ТЖ 120, ВЖ155ZC
Жиклер ХХ 39
Носик УН 40х40 в разные камеры, в первую камеру рассверлен сверлом 0.5мм
Кулачек №4

Примеры подбора жиклеров:

Двигатель 1,8л
Солекс 21073 (24х24)
1 камера: ТЖ 115, ВЖ165
2 камера: ТЖ 115, ВЖ125
Жиклер ХХ 41
Носики УН 35х40, оба в первую камеру
Кулачек не в курсе (не менял).
Расход: Примерно в смешанном режиме литров 8-9, без балды.
Бензин А92

двигатель 1,6
солекс 21083 (21/23)
1 камера: тж 95, вж 150 ZD
2 камера: тж 95, вж 135 ZC
жиклёр хх 41
распылитель ун самодельный — 2 короткие трубки от 2108, тоесть 2х35, обе трубки в 1ю камеру
кулачёк №4
ЭМР 40 (иногда при разгоне в горку чувствуется, что его не хватат.)
расход: трасса

8, смешанный цикл

УЗАМ 3313
21073 (24X26.5 пилил вторую камеру. )
1к 115тж 165zd вж(Нижний конец трубки запаян. Отв в паике 1,1мм )
2к 122,5тж 135zc вж
ЭМР 60 (40 рассверлил сверлом 0,6)
УН 45Х40 (45 в первую 40 во вторую)
ХХ 41
Кулачек №4
Расход 13 по городу
бензин А80

Двигатель 1,5л Д
Солекс 21083 (21х23)
1 камера: ТЖ 97, ВЖ145ZD
2 камера: ТЖ 95, ВЖ150ZC
Жиклер ХХ 40
Носик УН 35х35 в первую камеру
Кулачек №4
ЭМР-55
Расход:
Трасса

8-9л(взависимости от скорости)
Смешанный цикл

есть ещё на 21073 солекс
под тот же двигатель

1 камера: ТЖ 115, ВЖ155ZD
2 камера: ТЖ 115, ВЖ135ZC
Жиклер ХХ 41
УН 35х40 первая камера
Кулачек №4
ЭМР 40
Расход:
Трасса

10-11л(взависимости от скорости)
Смешанный цикл

12л
Бензин А 80
(динамика на этом карбюраторе была хуже)

Двигатель 1.6
1- 150115
2- 135107.5
Носики 4540
ХХ 41
кулачок 4
Карбюратор: 21073

Двигатель 1,5л
Солекс 2108 (21х23)
1 камера: ТЖ 95 , ВЖ150ZD
2 камера: ТЖ 122,5 , ВЖ155ZC
Жиклер ХХ 40
Носик УН 40х40 переделаный, трубка второй камеры вынута из носика и запаяна а трубка которая торчит в первую камеру рассвелрела сверлом 0.5мм
Кулачек №7
ЭМР 40 (хочу рассверлить сверлом 0.5мм)
Расход:
Город 8-10 в зав-ти от давления тапки в пол.
Трасса: 7
Бензин А92
Примечание: Провалов нет, ХХ стабильный.

Двигатель 1,5л
Солекс 2108 (21х23)
1 камера: ТЖ 95 , ВЖ150ZD
2 камера: ТЖ 122,5 , ВЖ155 23
Жиклер ХХ 38
Носик УН 40х45
Кулачек №7
ЭМР 40
Расход: Пока не известен.
Бензин А92
Провалов нет, ХХ стабильный.

!Статья взята из интернета! Это значит, что не нужно мне задавать вопросы в личке по настройке карба, в свое время нашел эту статью, и она мне несколько помогла) Решил поделится с другими, сразу указав, что это не мое!

Регулировка холостого хода карбюраторов чаще всего востребована для отечественных автомобилей. В этой статье мы рассмотрим, как правильно делается регулировка, какие для этого нужны инструменты. В конце статьи рассказано, как найти хорошего специалиста по карбюраторным двигателям, чтобы провести регулировку.

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Зачем нужно регулировать холостой ход карбюратора?

Согласно требованиям завода, коленчатый вал нашего автомобиля должен вращаться при холостом ходе (то есть, когда двигатель машины заведен, но вы не нажимаете педаль газа) со скоростью не более 900 и не меньше 850 оборотов в минуту. С не отрегулированным карбюратором двигатель:

  • Будет троить.
  • Будет глохнуть.
  • Увеличится расход бензина.

Будет неправильно работать во время вождения и наборе скорости (с провалами).

Что нужно знать, прежде чем делать регулировку карбюратора двигателя?

Сначала следует рассмотреть самые простые правила, что будут нам нужны, прежде чем приступать к операции по настройке этого узла двигателя.

Регулировка оборотов холостого хода должна проводиться только при прогретом до рабочей температуры двигателе. Это элементарное и достаточно понятное правило, которое объясняется очень просто — когда отрегулированный в непрогретом состоянии двигатель нагреется, он будет работать иначе. Вообще, качество любого карбюратора и его надежность определяется тем, насколько долго он находится в эксплуатации. Новый надежный карбюратор не требует вмешательства в свою работу. Настройки производят только после полного отсоединения трубки картера. Только так при регулировке можно избавиться от влияния кратерных газов. Для точного настраивания надо применять газоанализатор. Это требование из разряда желательных, но обязательных, однако, с прибором результаты работы будут определенно точнее. Сам способ регулирования хода карбюраторов един для любых машин ВАЗ. Вам потребуется один инструмент — шлицевая отвертка.

Суть процедуры регулировки проста и понятна. На карбюраторе двигателя есть два винта — их называют винт «качества» и винт «количества». Первый винт изменяет площадь отверстия, через него в двигатель подается смесь бензина и воздуха. А винт количества регулирует величину оборотов коленвала.

Есть импортные карбюраторы, которые винтом «качества» меняют сечение жиклера, то, что называют «по воздуху». Их можно отличить, разглядев винт «качества» вверху карбюратора. На отечественных системах подачи топлива этот винт располагается внизу узла — обычная настройка «по бензину».

Чтобы покончить с теорией и приступить к рассказу о том, как ведется регулировка холостого хода двигателя, скажем только, что при настраивании «по воздуху» воздушно-топливная смесь обогащается бензином, а при настройке «по бензину» — наоборот обедняется. Также желающие могут разглядывать картинку, объясняющую принцип работы карбюратора.

Как проводят регулирование на примере отечественного карбюратора

Отечественный «жигулевский» карбюратор «Озон» регулируется подачей бензина. При этом в средней его части конструктора установили винт регулирования «по воздуху», это намного расширило диапазон для настроек узла машины. Перед тем как приступать к процедуре регулировки карбюратора надо убедиться, что привод дроссельной настройки работает исправно, не заедает. Для этого просто понажимайте на педаль газа. Затем надо установить опережение зажигания и отрегулировать распределение газа. Это сложные операции по настройке двигателя, каждая заслуживает отдельной статьи. Регулировка карбюратора, если можно так выразиться, «последний штрих» к финишной настройке двигателя вашей машины.

Как проводится регулировка холостого хода ВАЗ?

  1. Сначала вверните винт «качества» полностью, до предела.
  2. Затем аккуратно проверните обратно, на полтора или 2 оборота. Так ваша топливная смесь будет максимально обогащена бензином.
  3. Теперь проверните винт «количества». Его надо прокрутить на 2 оборота от того места, когда дроссельная заслонка будет проворачиваться. Этого будет достаточно, чтобы запустить двигатель.
  4. Потом садитесь в машину и заводите.
  5. После этого начинайте крутить винт так, чтобы количество бензиново-воздушной смеси при закрытой заслонке было достаточным для устойчивого функционирования двигателя.
  6. Этим же винтом качества добейтесь состава смеси, когда мотор при холостой работе начнет показывать максимальное число оборотов. Аккуратно, вращайте регулировочный винт, медленно уменьшайте обороты до 900 оборотов в минуту.

Опытные водители проделывают эту операцию на слух. Если привод заслонки отрегулирован должным образом, тогда на холостых оборотах она будет полностью закрыта, а при утоплении педали газа в пол — откроется максимально. При максимальном вкручивании винта «качества» движок должен глохнуть. Если этого не происходит — надо отрегулировать дроссельную заслонку (она слишком открыта).

Вот собственно и все операции, которые производятся при регулировке карбюратора. Если не удалось это сделать с первого раза, и двигатель заглох — просто повторите операцию. Проверить настройку можно таким образом — нажмите на педаль газа до конца и резко опустите. Если двигатель после этого не заглох, а по-прежнему выдает положенные обороты — то все в порядке.

При регулировке с использованием газоанализатора надо вращать винт качества смеси, наблюдая за количеством CO. Это довольно сложная настройка и ее обычно делают в мастерских, потому что надо добиться соответствия содержания угарного газа ГОСТУ. Однако нужно заметить, что таким образом можно отрегулировать CO только на холостом ходу — первый замер при прохождении техосмотра в ГИБДД. На второй замер, который производится при оборотах двигателя в 2000-3000 в минуту, эта регулировка влияет незначительно. Содержание СО при высоких оборотах определяется не настройкой карбюратора, а общим состоянием мотора и качеством топлива.

Как можно понять из приведенного выше текста, регулировку холостого хода делать несложно, но эта операция потребует времени, специальных приборов и кое-каких навыков, если вы хотите, чтобы карбюратор работал действительно хорошо.

КАПРИЗНЫЙ КЛАПАН как обращаться с “Солекс”


КАПРИЗНЫЙ КЛАПАН как обращаться с “Солекс”
КАПРИЗНЫЙ КЛАПАН

В редакционной почте оказалось несколько писем, авторы которых просили продолжить разговор о неисправностях карбюраторов, в частности "Солекса".

Многие считают карбюратор типа "Солекс" вполне надежным. Так, важнейший элемент карбюратора – игольчатый клапан, от которого во многом зависит стабильность характеристик, на нем подводит куда реже, чем на "Озоне". Но "Солекс" тоже не застрахован от неисправностей. Вспомним одно из важнейших для карбюратора правил: если в корпус установлен на резьбе какой-нибудь жиклер, то он должен быть завернут плотно – до упора, без каких-либо послаблений! А если уж жиклер утерян, попытки отрегулировать ту или иную систему (например, холостого хода) бессмысленны. Это, впрочем, касается любых элементов карбюратора – в нем нет "лишних" деталей.
А теперь – к конкретной ситуации, которая часто досаждает владельцам. Вы выключили зажигание, но двигатель продолжает давать вспышки, дергаться. Часто это происходит оттого, что в систему холостого хода, несмотря на исправный и закрытый электромагнитный клапан (ЭМК), проникает бензин – в количестве, достаточном для получения горючей смеси.
Вспышек может и не быть, если, например, "левого" бензина настолько много, что вырабатываемая системой холостого хода смесь воспламеняться от "дизелинга" не хочет. (Природа дизелинга описана в ЗР, 1998, № 2. )


Рис. 1. Фрагмент системы холостого хода: 1 – электромагнитный клапан; 2 – прокладка; 3 – игла; 4 – корпус; 5 – топливный жиклер; 6 – воздушный жиклер; 7 – дроссельная заслонка; 8 – винт качества; А и В – каналы.

Вспомните, как устроена система холостого хода (ЗР, 1996, № 6; 1997, № 12). Каким образом в нее попадает "левый" бензин? Если жиклер холостого хода (рис. 1) не достает до седла из-за того, что ЭМК (или держатель, если ЭМК нет) не довернут до конца, то через эту щель бензин из канала А, свободно обтекая жиклер снаружи, сливается в канал В, где из-за этого образуется переобогащенная топливно-воздушная эмульсия. Каков состав "эмульсии" сейчас в канале В, можно лишь предполагать. Известно: если постепенно отворачивать ЭМК при работе двигателя на холостом ходу, то рабочая смесь в цилиндрах переобогащается, в отработавших газах появляется сажа, обороты падают – и мотор останавливается… Но если резиновое уплотнительное кольцо изношено, то с определенного момента по резьбе в систему может подсасываться воздух, в свою очередь влияя на состав смеси.
Значит, все дело в нарушении правила, с которого мы начали беседу: работа всех элементов карбюратора тщательно согласована. И не удивляйтесь, что при прогазовках вы видите густые клубы черной копоти – с 9–10-процентным содержанием СО! (Тут и без каких-либо замеров этого ингредиента почувствуешь себя преступником.) Конечно, пробуете регулировать режим холостого хода винтом качества. Но не тут-то было. Мотор очень слабо реагирует на ваши манипуляции или вообще никак! "Левого" бензина в канале В так много, что винт качества просто не способен нормализовать состав смеси, на этот случай его не рассчитывали.
Одновременно заметим, что чрезмерно богатая смесь горит замедленно – не случайно обороты холостого хода при этом чересчур низкие. Наконец, при разгоне (например, после переключения передачи) в первый момент происходит провал с характерным "клевком" автомобиля – мотор почти глохнет. В отличие от тех провалов, что связаны с обеднением смеси, этот вызван прямо противоположной причиной: к смеси, и без того слишком богатой, добавляется солидная порция топлива от ускорительного насоса. Двигатель захлебывается – и лишь инерция не дает ему заглохнуть. Правда, потом он подхватывает, чтобы в клубах копоти унести вас вперед.
Это явление обычно исчезает, стоит довернуть ЭМК до упора в седло. Но только в том случае, когда и клапан, и седло исправны. Многие, пытаясь покрепче закрутить ЭМК, получали противоположный результат: стенки эмульсионной части жиклера очень тонкие, притом ослаблены отверстиями для прохода воздуха. Смявшись, эта нежная деталь перекашивается в гнезде и портит его – ведь материал корпуса мягкий. После этого даже с новым жиклером избавиться от "левого" бензина удается не всегда.
Однажды пострадав, многие закручивают ЭМК только рукой, без ключа. Но при плотной резиновой прокладке клапан порой оказывается недовернут иногда на 1–1,5 оборота! Прикиньте-ка, каков расход бензина через такую щель!
В исправном карбюраторе правильно затянуть ЭМК несложно. Положим, двигатель работает на холостом ходу при отключенном электропитании клапана. Не спеша доворачивайте его: пока смесь нормализуется, обороты увеличиваются, а когда мотор заглохнет – значит, клапан затянут. После этого пустите двигатель и, подключая и отключая провод, убедитесь в том, что клапан действительно работает. Правда, если вы еще не трогали винтов количества и качества, может оказаться, что обороты холостого хода слишком велики. Причина в том, что смесь из переобогащенной теперь превратилась в нормальную. Поэтому – заметьте – исчезла и копоть из выхлопной трубы, а мотор начал реагировать на поворот винта качества, что позволяет получить требуемый состав выхлопных газов, а также отрегулировать обороты холостого хода.


Рис. 2. Зависимость оборотов холостого хода от состава рабочей смеси в цилиндрах.

Кстати, поскольку этот вопрос продолжают задавать, еще раз напомним, как получить требуемый состав выхлопных газов, не имея специального прибора. Если на холостом ходу менять только состав смеси, то максимуму оборотов соответствует немного обогащенная "мощностная" смесь. Но содержание СО при этом может достичь 4–5%, что, конечно же, недопустимо. Установив этот режим винтом качества, теперь нужно заворачивать его, обедняя смесь, – обороты начнут падать. Их снижение примерно на 15% от максимума означает, что смесь достаточно обеднена и содержание СО не превышает нормы. Сказанное иллюстрирует график (рис. 2).
Пример: с помощью винта качества вы нашли максимум оборотов – около 1000 об/мин. После этого закрутите винт, пока обороты не снизятся примерно до 850 об/мин. Содержание СО не превысит 1,5%. Однако если после этого вы захотите изменить обороты холостого хода винтом количества, то в карбюраторе "Солекс" без автономной системы холостого хода снова изменится состав смеси и, соответственно, содержание СО. Регулировку придется повторить, иногда не раз, пока последовательными приближениями не удастся достичь приемлемых оборотов и состава выхлопных газов. Подробнее об этом вы могли прочитать в ЗР, 1998, № 2.
Разумеется, если карбюратор неисправен (например, не довернут до места клапан), подобная регулировка исключена. Кстати, мастера на постах контроля СО это обычно знают. И проверят затяжку ЭМК до регулировки, а не наоборот.
Владельца "Солекса", установленного на ВАЗ-2108, 2109, 2110, могут подстерегать и другие неприятности, – заметьте, довольно экзотические. На одной из наших "восьмерок" "Солекс" – нормально собранный! – за несколько сотен километров успевал "саморазобраться"! По-видимому, на переднеприводных машинах ВАЗа порой действует весьма вредоносный для карбюратора спектр вибраций, незнакомый владельцам обычных "Жигулей". Из-за него (другой причины мы так и не нашли) неоднократно выворачивались винты, стягивающие верхнюю и нижнюю части карбюратора, хотя мы добросовестно затягивали их при сборке. Пришлось установить под них шайбы "гровер", которых в штатном исполнении карбюратора нет.
Не менее коварно (это было даже на ВАЗ-2110) ведут себя эмульсионные трубки первичной и вторичной камер. Они тоже полностью выворачиваются, но, к счастью, потеряться не могут – мешает верхний корпус. Признак дефекта – машина начинает вроде бы беспричинно "киснуть". К сожалению, законтрить эмульсионные трубки куда сложнее, чем упомянутые винты. Остается лишь затягивать потуже…

Эдуард КОНОП
Рисунок автора


Web-сервер "За рулем"
Материалы сервера могут быть использованы только с разрешения ОАО "За рулем"
© 1997-99 All rights reserved


Корректировки

Solex 34PICT - Детали карбюратора Mikes

До 1980-х годов почти каждый двигатель использовал карбюратор для подачи необходимой смеси бензина и воздуха. С годами карбюраторы превратились в сложные узлы со скрытыми внутренними каналами, предназначенными для обеспечения плавной работы двигателя во всем диапазоне его оборотов. В результате они могут показаться загадкой для тех, кто не знаком с их работой. В этом руководстве конкретно рассматривается карбюратор Solex 34 PICT, используемый на VW 1971-74 годов.Однако карбюраторы на более ранних моделях похожи, поэтому общие советы, представленные здесь, должны оказаться полезными для владельцев винтажных автомобилей VW.

Перед тем, как начать

Предупреждение: большинство предполагаемых проблем с карбюратором обычно оказываются проблемами с зажиганием. Другими словами, если двигатель вашего VW не работает, карбюратор - последний компонент, над которым вам следует работать. Вместо этого начните со следующих шагов:

  • Установить зазоры клапанов при холодном двигателе
  • Установить зазор между точками (при необходимости заменить точки)
  • Установить угол опережения зажигания

Изменять настройки карбюратора можно только в том случае, если они верны.

Применение и история

Модель 34 PICT-3 использовалась на Volkswagen «Beetle» с 1971 по 1974 год. Она произошла от модели 28 PICT, которая в 1968 году стала 30 PICT. Модель 30 PICT-2 была внедрена в систему контроля выбросов, что означало заводскую винт предварительной настройки на цепи регулировки громкости. Последующие 34 PICT-3 затем получили соленоид отсечки топлива, что потребовало перемещения винта перепускания воздуха.

Номера моделей карбюраторов обычно можно увидеть выбитыми на стороне топливного бака.

Обзор

В 34 PICT-3, как и все карбюраторы, воздух и бензин всасываются за счет вакуума, создаваемого поршнями, опускающимися в цилиндры. Две форсунки, называемые пилотной и основной форсунками, позволяют бензину вытекать из топливного бака. Дроссельная заслонка в карбюраторе регулирует скорость двигателя, ограничивая поток воздуха. Перед ним находится дроссельная заслонка - дроссельная заслонка. При холодном двигателе заслонка частично закрывается, что делает топливно-воздушную смесь богаче, чтобы двигатель мог работать.

Дроссельная заслонка также соединена с дроссельной заслонкой для обеспечения функции «быстрого холостого хода» (то есть удерживает дроссельную заслонку в открытом состоянии) через ступенчатый кулачок. Это позволяет постепенно снижать обороты холостого хода по мере прогрева двигателя.

На холостом ходу дроссельная заслонка почти полностью закрыта, перекрывая поток воздуха. Чтобы двигатель мог работать на холостом ходу, байпасный контур пропускает топливно-воздушную смесь во впускной тракт чуть ниже дроссельной заслонки. Этот контур состоит из двух просверленных каналов, каждый из которых имеет винт, регулирующий объем протекающего топлива.Эти два винта можно увидеть прямо над соленоидом отсечки топлива. Винт меньшего диаметра более низкого диаметра был изначально установлен на заводе и закрыт крышкой. Это винт регулировки громкости, состоящий из длинной тонкой иглы. Винт большего размера управляет байпасом воздуха и всегда предназначался для регулировки техником.

Необходимые инструменты

Единственные инструменты, необходимые для настройки карбюратора, - это отвертка с плоским лезвием и тахометр.

Порядок регулировки карбюратора

Вот шаги, необходимые для настройки карбюратора.(Обратите внимание на итерационный характер поиска оптимального положения винтов):

  1. Первичные проверки
  2. Очистка струи
  3. Регулировка быстрого холостого хода
  4. Начальная регулировка винта регулировки объема
  5. Начальная регулировка холостого хода
  6. Окончательная регулировка винта регулировки объема
  7. Окончательная регулировка холостого хода

1. Первичные проверки

При полностью прогретом двигателе снимите воздушный фильтр и убедитесь, что воздушная заслонка полностью открыта.В противном случае следует отрегулировать дроссельный механизм, прежде чем вносить какие-либо другие изменения.

Убедитесь, что все вакуумные шланги подключены.

При работающем двигателе поищите утечки в прокладке в основании карбюратора. Один из способов найти это - распылить небольшое количество очистителя карбюратора вокруг прокладки. Утечка втянет его, мгновенно увеличивая обороты двигателя. Перед тем, как продолжить, необходимо устранить любую утечку.

2. Струйная очистка

Если карбюратор недавно не ремонтировался, необходимо вынуть два жиклера и очистить их, чтобы убедиться в отсутствии засоров.(Даже частичная блокировка не позволит карбюратору и двигателю отреагировать на изменения, которые вы собираетесь внести.) Дутья из воздуховода обычно бывает достаточно, хотя стойкие отложения могут потребовать применения очистителя карбюратора. Замените форсунки, когда они высохнут.

3. Регулировка быстрого холостого хода

На холостом ходу с прогретым двигателем дроссельная заслонка должна быть почти полностью закрыта. Это устанавливается винтом быстрого холостого хода, который действует на ступенчатый кулачок.

Отрегулируйте винт так, чтобы зазор составлял 0.003 ”, затем поверните его внутрь на пол-оборота. Это устанавливает открытие дроссельной заслонки.

4. Первичная регулировка винта регулировки объема

Осторожно ввинтите его, пока не почувствуете, что он сидит. Не затягивайте слишком сильно, так как это может повредить корпус карбюратора. Затем вытащите его на 2 ½ оборота. Это начальная настройка.

Подключите тахометр, замените воздушный фильтр и запустите двигатель.

5. Первичная регулировка холостого хода

Скорость холостого хода устанавливается регулировкой большего винта.При его включении объем поступающей топливно-воздушной смеси уменьшается, при выключении - увеличивается. Медленно поворачивайте винт, контролируя обороты двигателя. Цель - около 850 об / мин.

6. Окончательная регулировка винта регулировки объема

Вернитесь к маленькому винту и медленно поверните его, чтобы увеличить скорость двигателя. (Обычно наружу.) Для этого потребуется менее полного оборота.

Найдите максимальную скорость, затем поверните винт внутрь, чтобы обороты немного упали.

7.Окончательная регулировка холостого хода

Вернитесь к байпасному винту и поверните его, чтобы установить скорость холостого хода обратно на 850 об / мин.

Плавный ход

Если ваш двигатель теперь не работает на холостом ходу плавно, это может быть более серьезная проблема. Если все пойдет хорошо, он будет работать как швейная машинка.

Регулировка карбюратора 30PICT / 2

Настройка Клапаны Примечание: См. Нашу процедуру регулировки клапаны.

двигатель должен быть полностью холодным, чтобы установить клапаны.

0,004 дюймы - заводская настройка для двигателей до 1971 года. Некоторые люди обнаружили, что это приводит к тому, что клапаны оказываются слишком плотными, когда двигатель разогревается, и используйте 0,006 дюйма.

Примечание: Двигатели 1971 года и старше используют 0.006 дюймов. Цель настройки толкателя чтобы обеспечить практически полное отсутствие зазора при работающем двигателе. температура.

~~~

Настройка Очки Примечание: См. Нашу процедуру настройки точки.

Сейчас установите точки на 0,016 дюйма. Если они изъедены или повреждены, или, если трущийся блок сильно изношен, замените его. Положите небольшой нанесите смазку на выступы кулачка, пока вы на нем. Также потяните с плеча ротора и посмотрите на шпиндель, на котором он сидит. Если там есть войлочная прокладка (у кого-то он есть, у кого-то нет), положите несколько капель масла (моторное масло в порядке) на подушку для смазки дистрибьютор.Не переусердствуйте - всего несколько капель.

~~~

Настройка Сроки Примечание: См. Нашу процедуру настройки время.

обычное время выглядит следующим образом:

1200 куб. См с одним вакуумным распределителем - 10BTDC (до верхней мертвой точки). Это устанавливается при выключенном двигателе (статическая синхронизация).

1300/1500/1600 куб. См с одним вакуумным распределителем - 7.5BTDC. Это установлено с помощью двигатель выключен (статическая синхронизация).В США двигатели 67-69 1500 использовали 0 градусов. продвижение - ВМТ, с одинарным вакуумным распределителем одиночного продвижения, в качестве заблаговременная мера ограничения выбросов.

1300/1600 куб. См с двойным вакуумным распределителем - 5ATDC (после верхней мертвой точки). Это устанавливается при работе двигателя на холостом ходу, так что задерживающий вакуум линия работает. Эти двигатели изначально использовали 31PICT / 3 (1300) или Карбюратор 34PICT / 3 (1600) с как минимум двумя вакуумными портами, так что вряд ли увидим двойной вакуум распределитель на автомобиле, оборудованном карбюратором 30PICT / 2 или более ранней версии, поскольку на них есть только одна вакуумная точка; так что этот последний параграф включен только для того, чтобы указать на разницу в двойном вакууме настраивать.Возможно использование двойного вакуумного распределителя с линия запаздывания вакуума отключена (затем используется настройка 7.5BTDC), но кривая продвижения этого дистрибьютора может не соответствовать более ранней карбюратор / установка двигателя.

Примечание: ВСЕ, повторить ВСЕ Двигатели VW с воздушным охлаждением, использующие Bosch 009 или другой центробежный двигатель. Предварительный распределитель должен быть установлен на 28-32 BTDC при 3000+ об / мин. Это важно установить 009 на максимальную точку опережения - полное продвижение варьируется от них, и максимальный аванс важнее, чем холостой ход, который обычно заканчивается где-то в диапазоне 5-10 BTDC. Используйте столько 28-32 градусов, сколько двигатель может выдержать без детонирует / звенит, но никогда не используйте температуру ниже 28 градусов - если двигатель все еще детонирует / горит до 28 градусов, используйте топливо с более высоким октановым числом и если возможно, увеличьте время на 30 или 32 градуса.

Это очень часто можно увидеть, что дистрибьютор 009 используется в качестве замены для оригинальных вакуумных распределителей (которые трудно найти), но следует отметить, что 009 изначально был разработан для работы с промышленными автомобилями VW. двигатели с компрессорами, генераторами и т. п., которые были относительно двигатели с постоянной частотой вращения. Они не были разработаны для дорожных двигателей. с их постоянным изменением нагрузки и оборотов, и они никогда не использовались VW на жуках.Они работают, но не как а также соответствующий вакуумный распределитель - часто приводящий к плоские пятна при разгоне и отсутствие «пикапа». Потому что они имеют меньшую максимальную величину аванса по сравнению с вакуумными распределителями (который может обеспечить подъём на 40-42 градуса под правым условия), 009 приведет к небольшому увеличению расхода топлива.

~~~

Проверка Дроссель Примечание: См. Нашу процедуру настройки автоматического удушение.

Сейчас прогрейте двигатель, снимите воздухоочиститель с верхней части автомобиля (если это масло, заполненное маслом, будьте осторожны, вам не нужна обувь полный масла) и убедитесь, что дроссельная заслонка стоит вертикально. Если это не так, запустите двигатель еще раз, чтобы убедиться, что он полностью разогрейте и снова проверьте дроссельную заслонку. Если не стоит вертикально, бабочка нуждается в подгонке или фиксации (другая тема).Важно установить клапаны, установить синхронизацию и проверить дроссель перед настройкой карбюратора, они все вместе работают на плавный ход двигателя.

~~~

Регулировка карбюратора

Карбюратор Brosol 30/31 ~~~

Слева есть рычаг (слева слева сторона автомобиля) с подключенным к нему кабелем.Это дроссель Рычаг .

На рычаге дроссельной заслонки есть маленький винтик, который воткнут к задней части машины. Это регулировка холостого хода . Винт .

Винт регулировки холостого хода покоится на странном на вид плоский кусок металла с вырезанными в нем ступеньками. Это Fast Кулачок холостого хода и работает с воздушной заслонкой, чтобы обеспечить надежный холостой ход на холодном двигателе.

Двигатель должен быть теплым, чтобы автомобиль мог быть установлен. воздушная заслонка выключена, а винт регулировки холостого хода сидит внизу этих шагов (ВНИЗУ, а не на любом из сами шаги). Прямо под кулачком быстрого холостого хода слева сбоку карбюратора вы увидите винт небольшого диаметра с намотанной пружиной вокруг него. Это винт регулировки громкости , который используется для регулировки холостой смесь.

На правой стороне корпуса карбюратора находится бочкообразная предмет размером с батарейку для фонарика, с подключенным проводом к внешнему концу. Это клапан отсечки топлива на холостом ходу (соленоид). Это перекрывает подачу топлива при выключении двигателя, чтобы предотвратить 'работает на'. Убедитесь, что провод подключен и идет к (+) клемма на катушке.(Обычно это идет от того же провода, присоединяется к дросселю.)

Также убедитесь, что этот соленоид вкручен в машина уютно, а не дребезжит. Не затягивайте слишком сильно правда, у него тонкая латунная резьба и винты в алюминий - оба довольно мягкие металлы. Вы можете проверить работу этого соленоида. очень легко. Включите зажигание и отсоедините провод от клапан.Коснитесь провода на разъеме, и вы должны услышать звук щелчка при движении клапана внутри. Если нет, проверьте наличие 12 напряжение на проводе (сигнальная лампа неисправности, вольтметр и т. д.) и замените соленоид при необходимости - если он не работает, вы не получите нормальный холостой ход, и вы получите грубую работу на скорости движения тоже.

Как указывалось ранее, убедитесь, что ваш двигатель теплая и удушающая бабочка, стоящая вертикально.Убедитесь, что воздух при регулировке карбюратора включен очиститель - двигатель ожидает это быть там.

  • Поворот маленький винт регулировки громкости до упора - НЕОБХОДИМО ПОЖАЛУЙСТА. Это игольчатый клапан, и вы не хотите увеличивать отверстие заставив его домой. Теперь откручиваем 2,5 оборота. Это начало точка для регулировки.
  • Старт двигатель и поверните винт регулировки холостого хода внутрь или чтобы установить холостой ход 850 об / мин. Я позволю тебе разобраться, как меряю 850 об / мин - но холостой ход быстрый. VW использует немного более высокую обороты холостого хода, чем у многих других двигателей, чтобы вентилятор вращался быстрее достаточно для охлаждения двигателя. (Смотрите наши праздные процедура настройки.)
  • Тогда медленно поворачивайте винт регулятора громкости , пока двигатель не скорость начинает падать, затем выключайте, пока двигатель не заработает на максимальной скорости холостого хода. Он все еще должен быть примерно в пределах поворот от стартовой установки 2,5 оборота. Если дыра была поврежден предыдущим неосторожным человеком, вам просто нужно сделать как можно лучше.Теперь закрутите его, пока обороты не начнутся сбросить - около 30 об / мин. Это может быть всего лишь 1/8 оборота. Это последняя настройка.
  • Сброс снова установите скорость холостого хода с помощью винта регулировки холостого хода . Не сильно замедляйте холостой ход, 800-850 примерно как надо. Как отмечалось выше, VW нуждаются в несколько оборотов на холостом ходу для поддержания потока охлаждающего воздуха, в противном случае когда вы двигаетесь по инерции до остановки у светофора после круиза на хорошем скорости, ваш горячий двигатель не получит достаточно охлаждающего воздуха, и он ты не очень понравишься.

Это это - все готово. Теперь он должен мурлыкать, как котенок.

- Роб Бордман
Аделаида, Австралия

* * * * *

»34pict-3 карбюратор выпускной Decrepit Old Fool

ОБНОВЛЕНИЕ: 22 ноября 2008 г.
Этот пост привлек много комментариев, и я добавил новую информацию в поток комментариев, которая не отображается в основном сообщении.Результат немного запутан, и его трудно читать в справочных целях. В настоящее время я закрываю комментарии к этой теме, ожидая полной переписывания, которая объединит всю информацию как из основного сообщения, так и из комментариев в одну. Тогда я снова открою комментарии.

А пока не забудьте прочитать все комментарии.
- Георгий


В этом посте собрано все, что я узнал о карбюраторе 34PICT-3. Предупреждение: длинный пост с большим количеством картинок.Он предназначен для замены предыдущих сообщений по этой теме, и я буду обновлять его, а не делать новые сообщения, когда появится новая информация.

В начале шестидесятых у VW был двигатель 1300 с односторонними головками (оба цилиндра имели общий впускной канал), соединенный с карбюратором Solex 32PICT и распределителем вакуумного опережения Bosch. (Имейте в виду, что это , мое воспоминание о , так что не ставьте на него деньги за аренду.) Это был очень успешный двигатель, если вы не торопились, но американские покупатели хотели большей мощности.VW ответил двухпортовыми двигателями 1500, а затем 1600, для которых сверхнадежный карбюратор 32PICT был слишком мал. Так на многих этапах родился наш заклятый враг - карбюратор 34PICT-3.

Этот более крупный карбюратор был намного сложнее и был почти достаточно большим для двигателя. На самом деле VW должен был пойти с карбюратором на 2 барреля, но мне тогда было десять лет, поэтому по какой-то причине они не стали спрашивать меня, чтобы узнать мое мнение.

В настоящее время у меня двигатель 1600 DP с карбюратором 34PICT-3, и было сложно заставить его работать правильно.Изменились виды топлива (15% спирт имеет меньшую производительность на единицу объема, поэтому его необходимо смешивать иначе), а современные виды топлива, как правило, забивают форсунки конденсатом лака. Моя машина очень плохо работала, и я был полон решимости исправить это.

34PICT-3 действительно нуждается в более длинной кривой опережения, поэтому вы можете начать с распределителя двойного продвижения (имеющего как механический, так и вакуумный компонент). Он широко известен как «мексиканский дистрибьютор такси» и Aircooled.net. есть модифицированный, который они называют SVDA.У них есть предварительный кулачок, заново заточенный в соответствии с их собственными спецификациями, и указаны другие настройки синхронизации, которые устраняют плоское пятно на 34PICT-3. Это хороший дистрибьютор.

Обязательно используйте топливный блок (показан), чтобы соединить выпускное отверстие вакуума на левой стороне карбюратора с устройством подачи вакуума. Это просто металлическая трубка, изогнутая таким образом, чтобы топливо не стекало в вакуумный бак распределителя и не разрушало находящуюся в нем диафрагму.

Также избавьтесь от очков.Установите Pertronix или Compufire и забудьте о дрянных регуляторах очков Bosch. (Мне всегда нравилась система GM - вы могли регулировать точки с помощью измерителя выдержки и шестигранного ключа при работающем двигателе. Так просто!)

Обратите внимание на ярко-красные пыльники секции впускного коллектора. Я думаю, что они сделаны из силикона или полиуретана или чего-то еще, кроме резины. Они гораздо более устойчивы к растрескиванию, чем старые резиновые.

Я использую медные провода зажигания со штепсельными вилками Bosch 1 кОм, но это только я. Возможно, вам подойдут причудливые провода с сердечником из стекловолокна. Я предполагаю, что вы используете правильные свечи зажигания для своего двигателя - те, которые поставлялись с моим двигателем, были неправильными.

Далее нужно заменить жиклеры в карбюраторе. Они изначально немного скудны, даже если исходить из чистого бензина. Вашему оппозитному двигателю нравится, когда топливная смесь немного обогащена. Мне не удалось найти новый карбюратор Solex, поэтому я использую карбюратор Bocar 34PICT-3, и я установил главный жиклер 130 и жиклер холостого хода 55. Помните, что на 34PICT-3 жиклер холостого хода влияет на управляемость и мощность примерно до 2000 об / мин, когда главный жиклер берет верх.Другими словами, это крайне важно для езды по городу. Это очень помогло.

Я думаю, что исходный жиклер холостого хода был 50, но сменные жиклеры (отверстия?) Были заметно больше в новых жиклерах, чем в старых.

Одна повторяющаяся проблема, с которой я столкнулся, - это выдувание игольчатых клапанов. Если вы перевернете карбюратор, вы не сможете дуть воздухом (выступы на впуске топлива - НЕ используйте сжатый воздух) в поплавковую камеру. Я бы регулировал давление топлива, складывая прокладки под топливный насос (это официальный метод из руководства по обслуживанию VW), но игольчатый клапан все равно работал.

Симптомом было то, что машина ехала неровно, пахло газом, загорались свечи и регулировка винта холостого хода не имела большого значения. (Это очень плохо для двигателя , кстати.) Расход бензина был ужасен. В конце концов я сообразил, что номинальное давление топлива, вероятно, становится заоблачным, когда моторный отсек становится горячим. Между топливным насосом и фильтром возникает большой объем для расширения, а спирт имеет высокий коэффициент расширения. Я ношу запасной игольчатый клапан - всего около пяти долларов.

Давление раствора было двукратным. Сначала достаньте из моторного отсека все ненужные компоненты топлива. Вы же не хотите, чтобы внутри большой резервуар с топливом нагревался во время работы. Для этого также есть причина безопасности. Время от времени вес фильтра, подпрыгивающего на линии, заставляет латунный заборник топлива выходить из карбюратора, что приводит к возгоранию. Со мной такого никогда не случалось, но я видел фотографии.

На этом снимке вы смотрите прямо вниз за левую сторону двигателя между выхлопом маслоохладителя и цилиндром №3.Стальной топливопровод входит в моторный отсек (завернутый в изолирующий хлопчатобумажный рукав, сделанный из подола старой футболки), поворачивается вверх вдоль передней части кожуха двигателя и изгибается. Лучше всего для этой операции использовать трубогиб. Между стальной линией и карбюратором остается всего четыре дюйма резиновой гибкой линии. Стальная линия удерживается на месте зажимом для кабеля магнитной сети, который отлично работает.

Обратите внимание, что слева есть тщательно продуманный проход для стальной линии через переднюю банку.Я увеличил отверстие, чтобы разместить резиновую втулку вокруг стальной линии, и она удерживается на месте шайбами ​​и зажимами. Возможно, я просто слишком привередлив, но я не хочу, чтобы листовой металл протирал стальную топливную магистраль. Я тоже не хочу, чтобы он гремел.

Предлагаю два топливных фильтра; один под бензобаком и один в трансмиссионном отсеке. Вы же не хотите, чтобы в карбюраторе попадала или какая-то крошка. (Есть еще один источник засорения жиклеров; мы рассмотрим это через минуту).

Во-вторых, регулирует давление топлива примерно на 1,5 фунта / дюйм 2 . Я попробовал один из старых регулируемых регуляторов типа Ford, и он работал нормально, пока не возникла утечка, и газ не разнесся повсюду. Это было исправлено повторной затяжкой винтов по окружности, но это все равно нервировало. Также обратите внимание, что маркировка на регуляторе совершенно неточная. Используйте манометр для измерения давления топлива.

После инцидента с выбросом газа (и, когда я успокоился, никакого вреда не было), мне достался регулятор низкого давления Holly.(Укажите низкое давление: он также поставляется в модели с более высоким давлением, который вам не нужен.) Он хорошо сделан и имеет два выхода, что приятно, если вы когда-нибудь решите использовать два карбюратора.

Регулятор поставляется с монтажным кронштейном, который можно привинтить к брандмауэру, а затем вы привинтите регулятор к кронштейну. Я сделал небольшой вторичный кронштейн из листового металла и приклепал его к коробке передач, затем просто зацепил кронштейн регулятора (с помощью куска внутренней трубки, чтобы предотвратить дребезжание) и надел застежку-молнию, чтобы удерживать его на месте. .Каждый раз, когда я хочу отремонтировать регулятор, я могу просто разрезать застежку-молнию и вытащить ее.

Регулятор Holly оснащен винтом с шестигранной головкой на одном конце, противоположном входу; чем дальше вы его ввинтите, тем выше давление. Обратите внимание на картинке, как далеко от мне пришлось прикрутить, чтобы получить достаточно низкое давление. Затем вы фиксируете его контргайкой.

Я отказался от механических топливных насосов. Установить электронасос было так просто. Этот был довольно дешевым - когда-нибудь я получу на замену совершенно бесшумный роторный насос.Хорошая особенность электрического насоса заключается в том, что он заполнит вашу поплавковую чашу за несколько секунд, не заводя машину.

На этом снимке вы смотрите вверх в коробку передач (при снятом воздуховоде обогревателя со стороны водителя). Рычаг сцепления виден внизу справа. В нижнем левом углу - дешевый электрический топливный насос. Топливо из топливопровода рамы (большая петля гибкого трубопровода) поступает в насос снизу - установлен как можно ниже, поэтому, если я припаркован и направлен вниз по склону и у меня мало газа, насос «схватится» ОК).Затем к регулятору давления топлива в центре и к топливному фильтру справа и к двигателю. Если какой-либо из этих компонентов выйдет из строя, они потекут на красивую, холодную, неискрящую трансмиссию, а не на горячий двигатель с электрическими искрами. На этом снимке не видно пластикового брызговика, сделанного из пластикового кувшина и удерживаемого сильными магнитами. Провода и шланги были немного аккуратно подобраны с тех пор, как был сделан этот снимок - я не люблю, чтобы вещи валялись вокруг, но и не люблю, чтобы они держались слишком жестко.

Второй топливный фильтр устанавливается на место с помощью «кронштейна», состоящего из кусочка пластика от 2-литрового баллона, сформованного с помощью теплового пистолета вокруг фильтра и закрепленного двумя мощными магнитами от жесткого диска старого компьютера. Это упрощает замену фильтра в любое время (за исключением неудобств, когда вы залезаете под машину). Я для этого использую пандусы - они безопаснее, чем домкрат.

Обратите внимание, что с электронасосом и магнитным датчиком Pertronix вы не хотите сидеть там с включенным зажиганием, но двигатель не работает более нескольких секунд.Подключите радио соответствующим образом.

По настройке 34PICT-3 отличается от предыдущих моделей. На более ранних карбюраторах регулировочный винт на рычаге дроссельной заслонки устанавливал скорость холостого хода; на 34PICT-3 он устанавливает только закрывающий зазор дроссельной заслонки. Вам нужен зазор около четырех тысячных дюйма по внешнему краю дроссельной заслонки, когда она находится в закрытом положении. Для этого открутите винт рычага дроссельной заслонки до тех пор, пока он не коснется самой нижней части кулачка воздушной заслонки, а затем поверните его обратно примерно на ½ оборота.Главное, чтобы дроссельная заслонка не «заедала» в закрытом положении. После того, как эта настройка будет произведена, вам больше не придется ее настраивать.

Двигатель работает, клапаны отрегулированы, синхронизация установлена: теперь отрегулируйте скорость холостого хода с помощью большого винта на левой стороне трубки Вентури. Это «регулировочный винт холостого хода», который пропускает воздух, а не топливо. Установите холостой ход примерно на 850 об / мин. Затем поверните маленький регулировочный винт холостого хода под ним по часовой стрелке, пока обороты не начнут падать, а затем поверните его примерно на ½ - оборота.Затем снова отрегулируйте холостой ход винтом воздушного холостого хода. Повторите три или четыре раза с действительно прогретым двигателем, чтобы добиться идеального результата.

Несколько слов о воздухоочистителях. Мне очень нравится очиститель масляной ванны, который раньше использовал VW. Если вы живете в зоне вулкана (как мой брат), это действительно единственный уборщик, который у вас есть, и в целом я просто думаю, что они аккуратные. Но по какой-то причине мой очиститель для масляной ванны не очистил мой кожух Scat с порошковым покрытием - подумайте; Немецкая машина, китайская пелена, 40 лет разницы…

Так или иначе, я получил новый мексиканский воздухоочиститель VW с бумажным элементом, и он идеально подходит.Это оригинальная запчасть VW и хорошо сделана, но обратите внимание, как она сидит под дурацким углом. Я всегда хочу исправить это. Я все еще скучаю по очистителю для масляной ванны. Проклятые современные новинки…

Теперь перейдем к другой причине засорения. Я пробовал каждый газ под солнцем, но форсунки все равно забивались. Мой друг, знакомый с топливом, объясняет: современные виды топлива созданы для двигателей с впрыском топлива. Топливо подается в инжектор под огромным давлением. Форсунка ввинчивается в раскаленную головку блока цилиндров, поэтому топливо не испаряется, пока оно не выйдет из форсунки.

Залейте то же самое топливо в карбюраторный двигатель. Топливо находится под нулевым давлением в поплавковой чаше. Эффект Вентури всасывает горячее топливо через крошечные форсунки, которые являются ледяными (иногда буквально). Таким образом, в ограниченном пространстве внутри жиклера топливо падает на 80 градусов за доли секунды, и присадки выпадают в виде лака прямо внутри жиклера.

Моя машина плохо работала на холостом ходу и плохо работала; Я бы снял жиклеры и замочил их в очистителе карбюратора и «Враууу! он будет отлично работать… около недели.(Убедитесь, что не упустили из виду крошечный жиклер триммера сразу после жиклера холостого хода с правой стороны карбюратора - он имеет очень маленькое отверстие.) При необходимости исправлено использование старого продукта под названием «Seafoam». засорение.

Управление теплом; обратите внимание, что стояки тепла на впускном коллекторе обернуты стекловолокном. Я хочу, чтобы они грели впускной коллектор, а не моторный отсек. Я также обернул глушитель стекловолокном, которое значительно снижает тепло в моторном отсеке, и надел хлопчатобумажный носок (закрепленный проволокой) на фильтр масляного насоса, чтобы изолировать его от тепла глушителя и продуть левые 2 цилиндра. плавники.

Очевидно, что многое из этого поста полезно независимо от того, какая у вас машина. Я уверен, что их еще больше, и, как я уже сказал, когда я пробую что-то новое, я вернусь и обновлю этот пост. Я начну новый пост о топливе, только если перейду на два углеводов, и есть много других вещей, которые я хочу сделать, прежде чем возиться с этим.

Регулировка холостого хода Volvo Penta: передовые решения для автомобильной промышленности

ОБЩЕЕ

Обычно скорость холостого хода устанавливается на 600 об / мин, см. (Рис. 1).Регулировку следует проводить при прогретом двигателе.

Если судно оборудовано более чем одним постом управления, регулировку можно производить только с главного поста управления.

РЕГУЛИРОВКА

  • Убедитесь, что все органы управления находятся в нейтральном / холостом положении

  • Поверните ключ зажигания в положение «СТОП» и отпустите его, чтобы он вернулся в положение «0», см. (Рис. 2)

  • A) Кнопка нейтрали (N)
  • Нажмите и удерживайте кнопку нейтрали см. (Рис. 3)

  • Удерживая кнопку нейтрали, поверните ключ зажигания в положение " I "(рабочее положение) см. (Рис. 4).После поворота ключа загорится индикатор кнопки диагностики.
  • Когда кнопка диагностики погаснет, отпустите кнопку нейтрали.

  • Индикаторы нейтральной передачи и кнопки диагностики теперь будут мигать, показывая, что обороты холостого хода можно регулировать, см. (Рис. 5).
  • Если судно оборудовано двумя двигателями: повторите ту же процедуру, чтобы обороты холостого хода двух двигателей можно регулировать одновременно.

  • Запустите двигатель и установите желаемую скорость холостого хода с помощью ручного рычага
  • После установки скорости холостого хода подтвердите скорость нажатием кнопки нейтрали
  • Для завершения регулировки установите ручной рычаг в нейтральное положение / положение холостого хода, см. (Рис. 6)

ПРЕДУПРЕЖДЕНИЕ: Марки и отличительные знаки производителей транспортных средств, включенные в этот документ, приведены только для того, чтобы проинформировать читателя о потенциальной пригодности указанных продуктов TEXA для использования в транспортных средствах. вышеперечисленных производителей.Ссылки на марки и модели, содержащиеся в этом документе, следует рассматривать только как приблизительное руководство.

Щелкните изображение ниже, чтобы перейти на веб-сайт:

Карбюраторы Land Rover - от Glencoyne Engineering

Карбюраторы на старые Land Rover, кажется, вызывают непропорционально много проблем для собственников. В наши дни высоких цен на топливо и мировых потепление, имеет смысл запустить и ваш автомобиль как можно улучшить экономию топлива и минимизировать выбросы.А приличная топливная система также значительно упростит эксплуатацию вашего Land Rover. жить с.

Ну и что карбюратор у вас установлен, и что с ним может быть?

Солекс 40ПА - заводская комплектация серии II и IIA, 1958-67 гг.

Это не особенно распространены в наши дни - многие были заменены на зениты или Веберы, когда у них возникли проблемы - но они все равно появляются. А Солекс в хорошем состоянии работает очень хорошо, с хорошей прогрессивной действие дроссельной заслонки.Кажется, что они очень склонны к блокировке струй, которые вызовет плохую работу на холостом ходу, медленный подбор или недостаток мощности в зависимости от какая струя затронута. Жиклеры доступны без демонтируя карбюратор, и его можно опрыскать очистителем карбюратора, а затем продули авиакомпанией, чтобы очистить их. Не начинай засовывать кусочки проволоки в форсунки, иначе вы их испортите. Плавать износ игл, приводящий к заливанию топлива во впускной патрубок - детали были какое-то время недоступен, но сейчас кажется, что предложение лучше.Изношенный Солекс обычно можно отремонтировать, есть несколько специалистов кто возьмется за эту работу. Новые солексы больше не доступны.

Зенит 36IV - заводская комплектация Серии IIA и III, 1967-84

Легко идентифицировать с большой наклонной поплавковой камерой. 36IV - это простой, почти примитивный аппарат, но хорошо подходит для бензина 2286 куб. двигатель. Он страдает от износа шпинделя дроссельной заслонки, что позволяет Избыточный воздух втягивается через маленькие дроссельные заслонки, вызывая нерешительность производительность на малой скорости.Между верхняя и нижняя части тела, которые могут погибнуть или расколоться, что приведет к попаданию топлива затопление в водозабор. Заблокированные струи известны - больше всего страдает струя ускорительного насоса, что приводит к колебания и плоские участки при открытии дроссельной заслонки с холостого хода. Сменные зениты широко доступны - я считаю, что оригиналы больше не производятся, но есть также несколько репродукций доступный. Остерегайтесь, так как некоторые из них очень плохие качество.Вам может быть лучше восстановить свой - есть несколько специалистов по карбюраторам, которые могут это сделать. Новый Зенит может быть устанавливается как прямая замена Weber 34ICH (см. ниже). Он также может заменить Solex 40PA, но для этого приложения вам потребуется нужна переходная пластина и дроссельная заслонка от Zenith или Weber, оснащенных средство передвижения.

Вебер 34ICH - послепродажное оснащение 1980-х - дата

Этот карбюратор стали очень популярными в 1980-х, когда запасы деталей Solex высохли. вверх, и когда единственным источником для Zeniths был дилер Land Rover сеть.Они были проданы как дешевая замена, которая также улучшенная экономия топлива. Это верно до определенной степени, и 34ICH все еще доступен сегодня по цене около 80 фунтов стерлингов, но это не так популярным, как когда-то. Причины? Во-первых, топливо улучшение экономии достигается за счет двух вещей - во-первых, карбюратора немного мала для приложения, с ограниченным потоком газа, и во-вторых, он запускается достаточно бережно. Взятые вместе эти два фактора, безусловно, улучшают экономику, но действительно вредят представление.Weber также очень склонен к засорению струи. (хуже, чем у Солекса) и, что серьезнее, внутренний топливопровод засоры, которые почти невозможно устранить. Он также может сильно страдает от обледенения карбюратора - очень нужен нагретый воздухозаборник чего нет в Land Rover. Если ваш автомобиль заводится легко холодным утром, но через пару минут, затем перезапускается и работает так же сладко, как и раньше, карбюраторная глазурь наверное причина.Как ни странно, не все Land Rover, оснащенные Weber страдают от этой проблемы - она ​​варьируется от автомобиля к автомобилю, ни в коем случае очевидная причина.

Вебер 32/34 DMTL - заводская установка на 90 и 110, 1983 г.в.

Это близнец дроссельная заслонка карбюратора, устанавливается на все четыре цилиндра бензиновых 90 и 110 модели. Есть две немного разные версии, одна для более ранний двигатель объемом 2286 куб. см и еще один двигатель объемом 2495 куб. см.Они выглядят идентично, разница только в подгонке. 2495 карбюратор будет нормально работать с более ранним двигателем и заметно отдает лучше реакция дроссельной заслонки на низких оборотах, но не наоборот. Этот карбюратор - хороший, надежный комплект с несколькими недостатками - в основном засоренные форсунки (легко доступны после снятия пластмассового воздухозаборника над карбюратором). Соленоид отключения холостого хода установлен сбоку от карбюратора - если это не удается, двигатель не будет на холостом ходу вообще.В этом карбюраторе используется другой впускной и выпускной коллектор. карбюраторы серии, и хотя коллектор будет прикручиваться к любому из 4 цилиндровые двигатели серии, вам нужно будет создать свой собственный фронт выхлопная труба, так как серийная труба не подходит. Карбюратор также имеет дроссельная заслонка с тросовым приводом, тогда как все автомобили серии имеют тяговой привод.

Замена и настройка карбюратора - Автомобили серии

Это приятно легкая работа и должна быть в пределах возможностей каждого, кто может замените лампочку, не получив удара током.Первые вещи во-первых: перед тем, как вынуть старый карбюратор, убедитесь, что зажигание система на высоте. Это означает, что свечи в хорошем состоянии и правильно установлен зазор, указывает то же самое, и время зажигания правильно отрегулирован. Вы не сможете запустить свой автомобиль плавно, если система зажигания в плохом состоянии.

Удаление карбюратора и процедура замены хорошо объяснена как на заводе руководство по ремонту и руководство Хейнса, так что я не дам удар взорвать счет здесь.Если у вас нет руководства, купите его. Я хотел бы выделить несколько моментов:

1. При удалении старый карбюратор, убедитесь, что вы очистили весь старый материал прокладок с коллектора и используйте новую прокладку при установке нового карб. Не используйте силиконовый герметик («мгновенная прокладка»). так как имеет неприятную привычку попадать в дыхательные пути на базе карбюратора. Если вы попытаетесь повторно использовать старую прокладку, вы возможно возникнут утечки воздуха, из-за которых карбюратор будет невозможно настроить.

2. Не перетяните гайки, которыми карбюратор крепится к коллектору. В карбюратор изготовлен из алюминия, а монтажный фланец легко искаженный. Это снова вызовет утечку воздуха. Просто затяните гайки до тех пор, пока стопорные шайбы не сожмутся.

3. Убедитесь на 100% что топливопровод подключен правильно и хомуты закреплены тугой. Если топливопровод треснул или сломался, замените его. Карбюратор на этих двигателях расположен прямо над выхлопом, а утечка бензина - очень плохие новости.

4. В идеале вы нужен газоанализатор для определения смеси, но вы, вероятно, нет ни одного. Так что запустите двигатель, пока он не станет теплым, а затем отрегулируйте винт холостого хода до тех пор, пока холостой ход не будет звучать примерно так.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
