Как отрегулировать дроссельную заслонку и выставить угол положения?

На чтение 5 мин. Просмотров 1.7k.

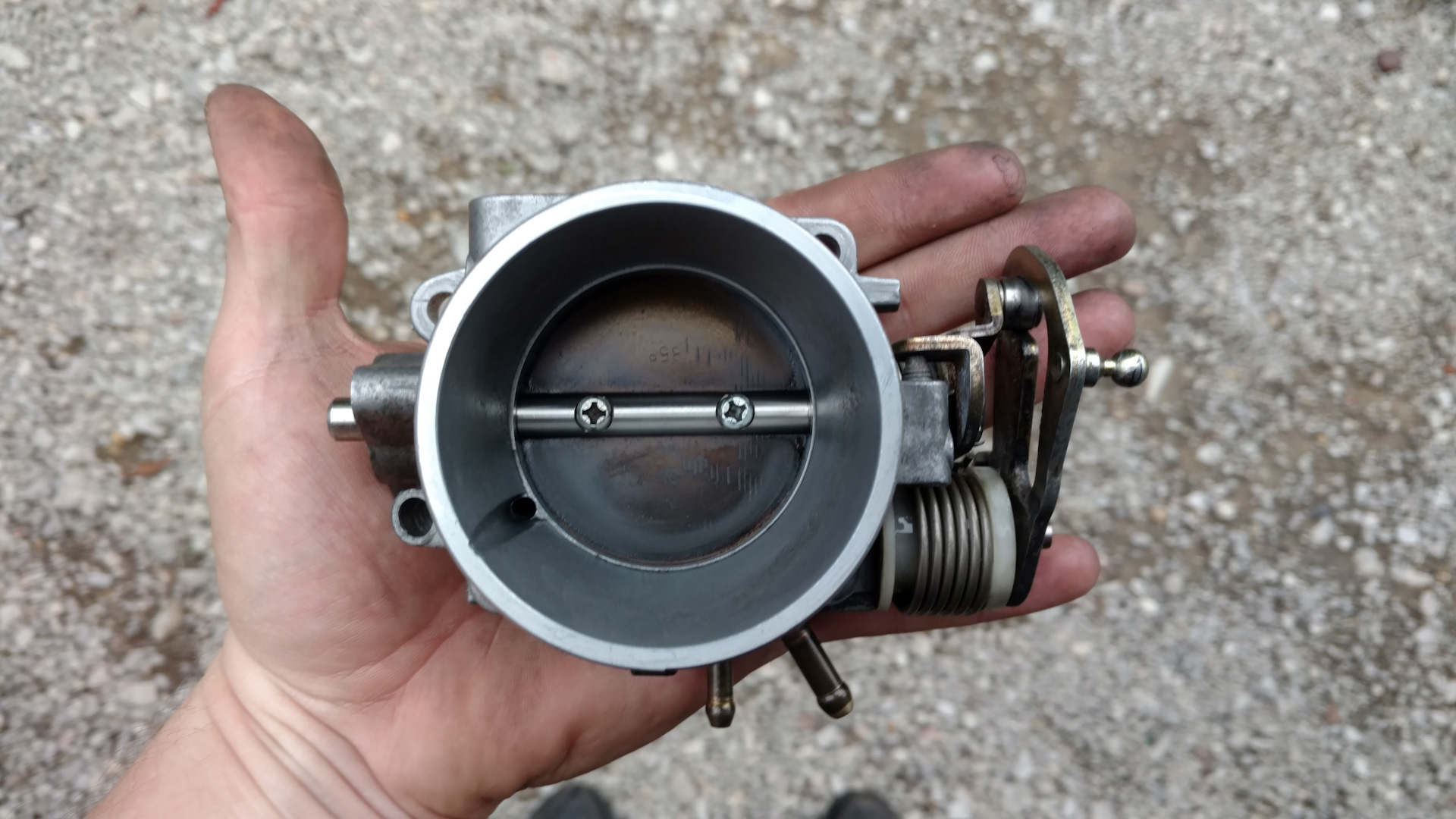

Дроссельная заслонка представлена в виде воздушного клапана, функциональная задача которого заключается в регулировке количества воздуха, попадающего к мотору. К принципиальным особенностям агрегата относится изменение сечения воздушного канала.

Аналог современного автомобиля – это устройство из множества узлов и агрегатов. Отклонения в работе самого маленького составляющего может привести к достаточно серьезным проблемам. Датчик положения дроссельной заслонки (ДПДЗ) – это один из примеров такого типа составляющих. А регулировка дроссельной заслонки — это неотъемлемый элемент плановой диагностики любого автомобиля.

Дроссельная заслонка представлена в виде воздушного клапана, функциональная задача которого заключается в регулировке количества воздуха, попадающего к мотору. К принципиальным особенностям агрегата относится изменение сечения воздушного канала. При её открытом положении воздух спокойно движется по впускному коллектору. Датчик положения дроссельной заслонки, расположенный здесь, и определяет угол открытия. Эта функция осуществляется за счет его связи с блоком управления двигателя. Сигналы, поступающие от датчика, способствуют подаче команды от блока управления для увеличения количества впрыскиваемой горючей смеси. Таким образом, рабочая смесь обогащается, а работа мотора приближена к максимальным оборотам.

Его датчик включает два вида резисторов:

• Однооборотный постоянный.
• Переменный.

Сумма их сопротивления примерно равна 8 кОм. Опорное напряжение здесь подается на один из крайних выводов из контроллера, а второй вывод соединяется с массой. Благодаря этому сигнал поступает к контроллеру, информируя о нынешнем положении дроссельной заслонки. Значение напряжения импульса зависит от уровня положения элемента, стандартный интервал которого 0.7 до 4 Вт.

Важно: открытое состояние агрегата свидетельствует об уровне давления во впускной системе автотранспорта аналогично атмосферному; при закрытом состоянии – это значение уменьшается к состоянию вакуума.

Типовое разнообразие

Всем известны два типа ДПДЗ:

1. Образец с механическим типом привода.
2. Агрегат с электрическим типом привода.

Датчик положения дроссельной заслонки

Первый тип внедряется автомобильном транспорте эконом-класса. Комплектация элементов объединена в отдельном блоке, который включает в себя следующие детали:

• корпус;
• дроссельную заслонку;
• датчик;
• регулятор холостого хода.

В качестве дополнения здесь также расположены патрубки, функциональная задача которых заключается в обеспечении работы систем улавливания паров бензина и вентиляции картера.

Корпус заслонки входид в состав системы охлаждения. Функциональная задача регулятора холостого хода заключается в поддерживании частоты вращения коленвала в закрытом положении заслонки при запуске либо прогреве двигателя. РХХ представляет собой шаговый электродвигатель и клапан. Функциональные задачи этих деталей в регулировке подачи воздуха, поступающего к системе впуска в обход.

В современных условиях большинство заводов-производителей укомплектовывают машины заслонками электрического типа привода. Эти элементы характеризуются собственной электронной системой управления. Таким образом, на всех скоростных диапазонах и нагрузках машины обеспечивается оптимальная величина крутящего момента. К увеличению мощности и динамики владельцы получают снижение расхода топлива и уровня токсичности выхлопных газов.

Этот элемент включает в себя следующие механизмы:

• Корпус.
• Дроссельную заслонку.
• Электродвигатель.
• Редуктор.
• Датчик положения дроссельной заслонки.
• Возвратный пружинный механизм.

ДПДЗ

Отличия электрического типа заслонки

Основные функциональные различия:

• Отсутствие механической связи между педалью газа и заслонкой;
• Регулировка ХХ путем непосредственного перемещения заслонки.
• Электронная система в силах самостоятельно повлиять на величину крутящего момента ДВС. Это возможно благодаря отсутствия жесткой связи между педалью газа и дроссельной заслонкой. Это условие сохраняется даже при нажатии водителем на акселератор.

Подобные функциональные изменения возможны благодаря работе датчиков входного типа блока управления и исполнительного устройства. Это устройство электронной системы управления дополнительно характеризуется датчиком положения педали акселератора, выключателем положения тормоза и сцепления. Благодаря всему этому блок управления двигателя успешно реагирует на сигналы датчиков, преобразуя их на модуль заслонки в управляющие действия.

Альтернативная замена

Иногда встречаются автомобили с параллельной установкой 2-х ДПДЗ. В функциональном смысле подобный монтаж никакой мощности не прибавит, но в случае выхода из строя одного агрегата бесперебойную работу осуществляет второй. Поэтому внедрение двух ДПДЗ осуществляется с целью повышения надежности работы модуля. Эти элементы могут быть как бесконтактного типа так и с контактом скользящего типа. В качестве дополнения такая конструкция модуля включает аварийное положение заслонки, которое действует благодаря возвратному пружинному механизму.

Характер неисправностей

Неисправности или неправильная регулировка заслонки могут проявляться в следующих особенностях:

• неуверенный или затрудненный запуск двигателя;
• повышенный расход топлива;
• увеличенные обороты холостого хода;
• провалы при наборе скорости;
• дергания при переключении.

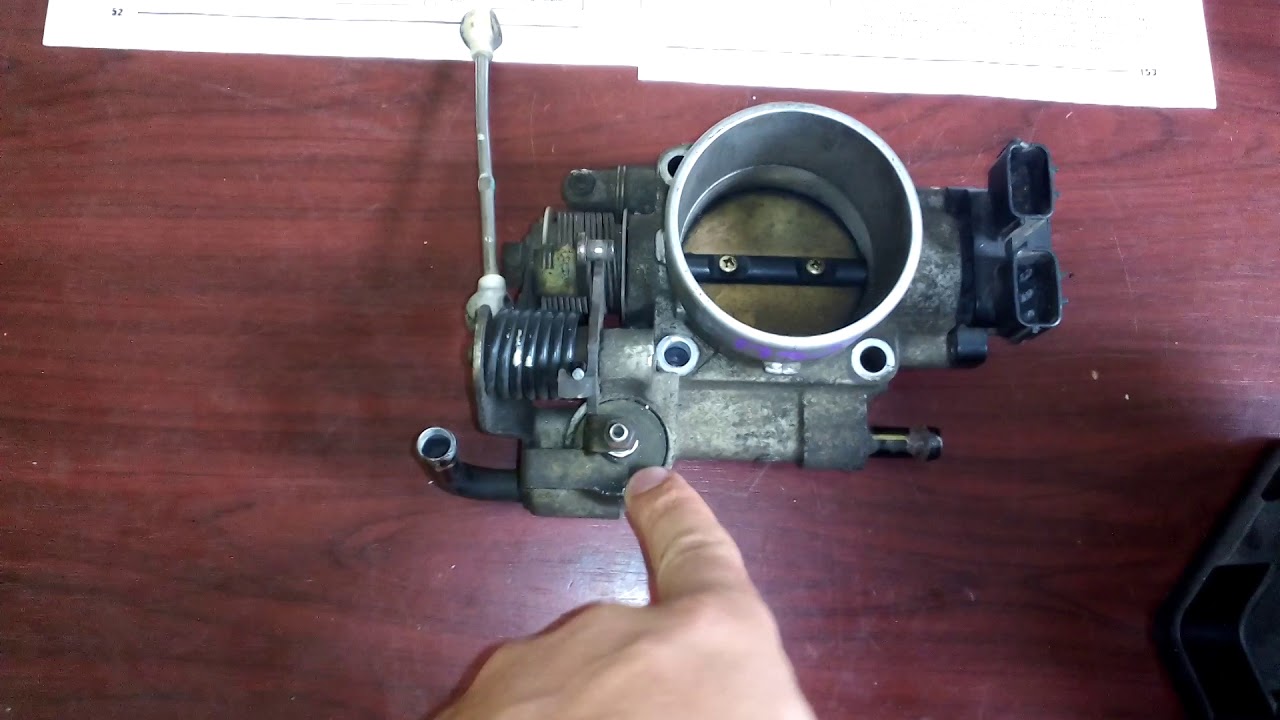

Регулировочные работы

Именно на заслонку приходится основной процент работы. В силу того, что заслонка участвует в подвижной работе мотора постоянно, её угол положения требует периодической регулировки. Обратите внимание, такой процесс достаточно кропотливый. Не избежать замены дроссельной заслонки, если её регулировка приводит к каким-либо отклонениям. Дабы избежать подобных казусов при замене, рассмотрим детально подробности правильной регулировки дроссельной заслонки.

Во-первых, отключите зажигание, чтобы привести дроссельную заслонку в закрытое положение. Во-вторых, отключите в датчике разъем, параллельно проверив наличие проводимости между клеммами. Уверьтесь в том, что напряжения отсутствует. Затем можно приступать к настройке и регулировке датчика. После этого необходимо прибегнуть к помощи щупа толщиной 0,4 мм. Применяется он путем расположения между рычагом и винтом параллельно с расположением прокладки корпуса дроссельной заслонки.

С помощью омметра (можно воспользоваться другим аналогичным прибором) необходимо убедиться в том, что здесь напряжение также отсутствует. Наличие напряжения говорит о неисправности датчика и его надобности в дальнейшей замене. При соблюдении условия отсутствия напряжения, приступаем к непосредственной регулировке датчика. Манипуляции следующие: поворачивайте привод дроссельной заслонки до тех пор, пока угол между клеммами не достигнет значения, равного техническим стандартам на имеющегося транспортного средства. По завершении работ убедитесь в том, крепко ли закручены винты на датчике. В процесс регулировки они могли разболтаться.

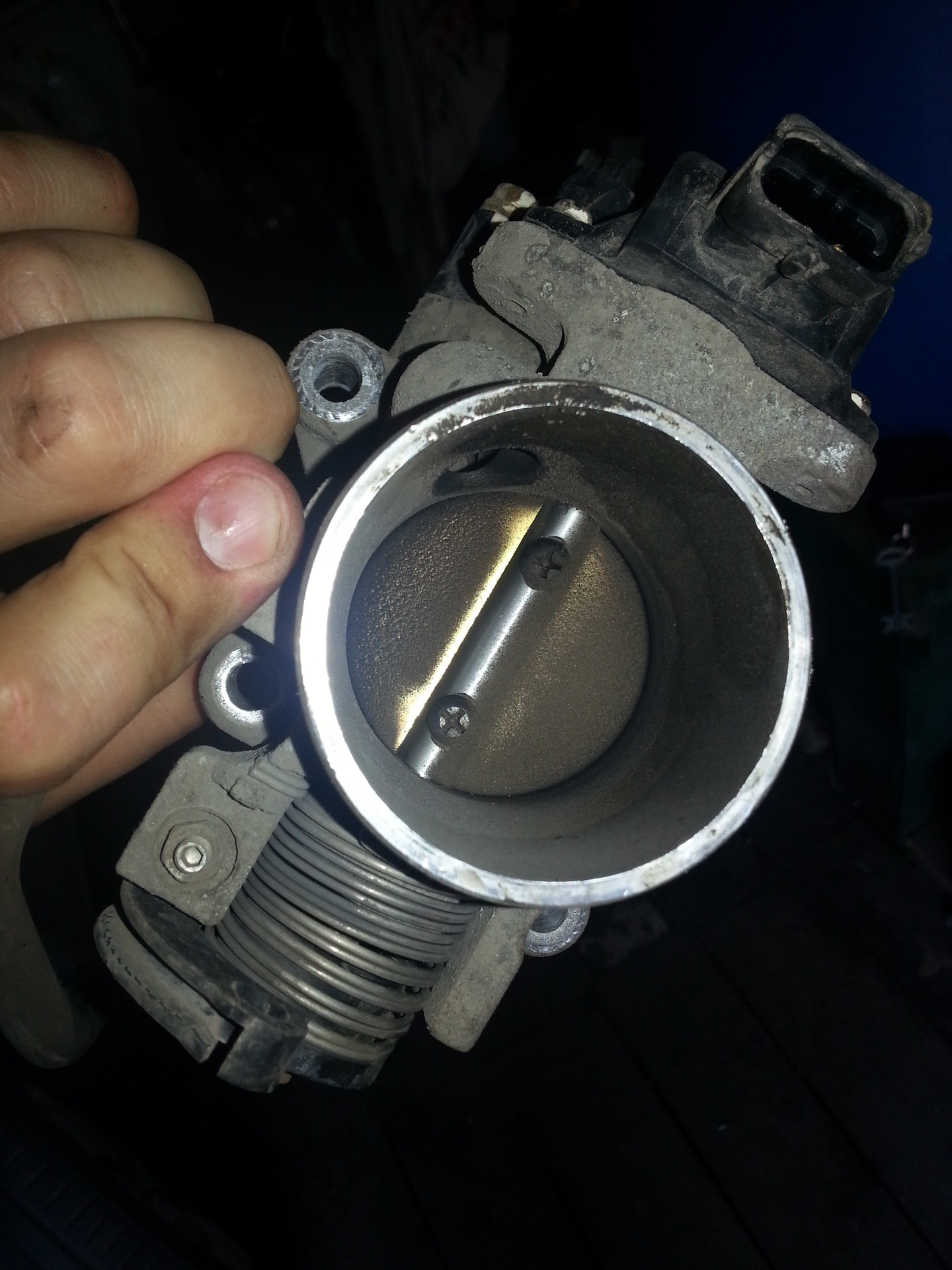

Чистка и настройка дроссельной заслонки

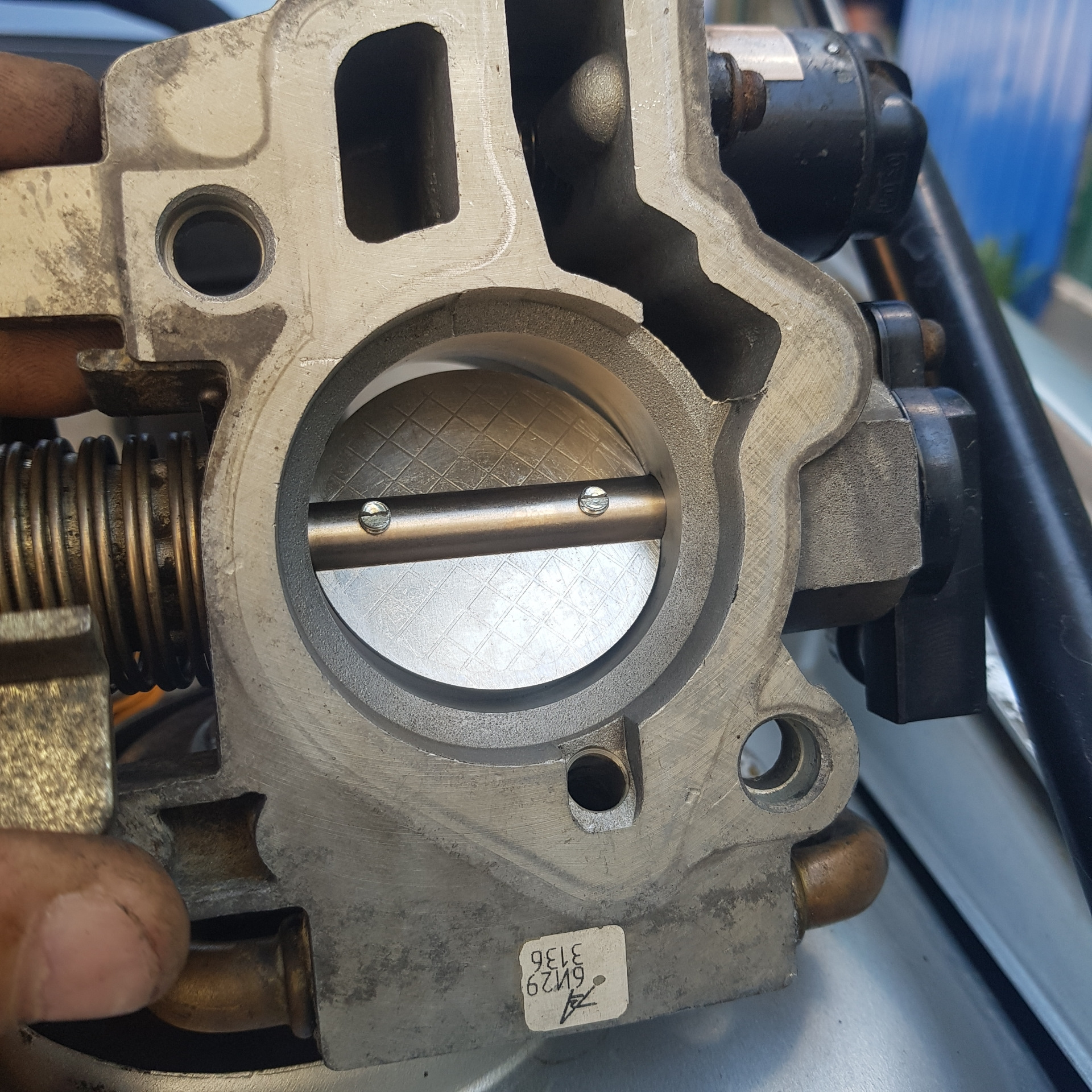

Дроссельная заслонка или дроссель является узлом, который служит для регулировки количества воздуха, попадающегося в цилиндры ДВС. От степени нажатия на педаль акселератора будет зависеть то, насколько сильно открывается указанная заслонка. На современных инжекторных авто электронный блок управления двигателем (ЭБУ) определяет положение дроссельной заслонки и объем поступающего в силовой агрегат воздуха при помощи датчиков, после чего подает управляющий сигнал на форсунки/бензонасос для подачи необходимого количества топлива, которое будет пропорционально количеству поступающего воздуха.

Чистка дроссельной заслонки на инжекторе бензинового мотора, а также чистка дроссельной заслонки на дизеле является необходимой процедурой, так как загрязнение данного узла приводит к нестабильной работе двигателя.

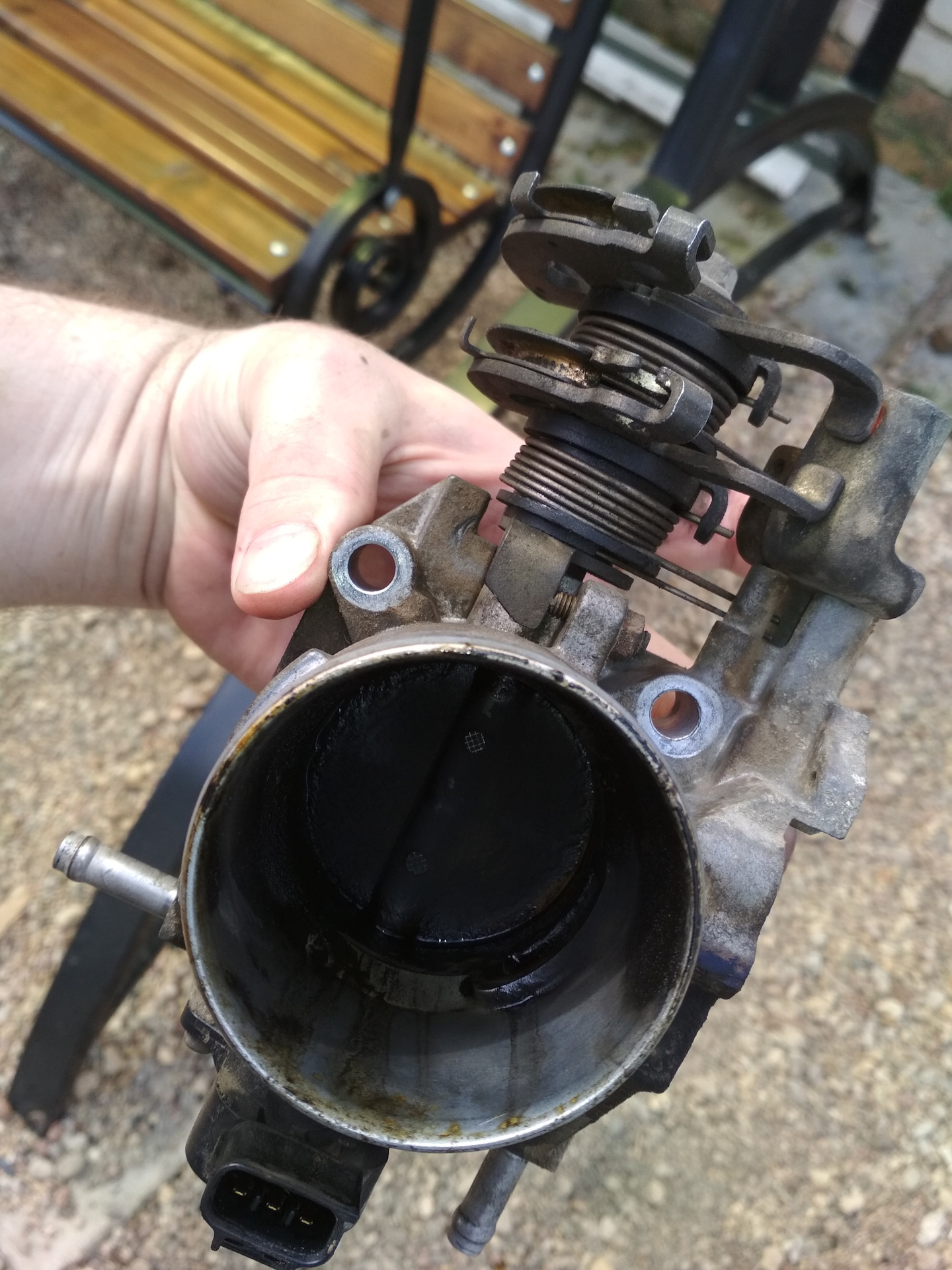

При загрязненном дросселе силовой агрегат может неровно работать на холостом ходу, обороты плавают, реакции на нажатие педали газа могут быть замедленными, увеличивается расход топлива, возникают провалы при разгоне и т.п. В нашей статье мы поговорим о том, что предполагает чистка дроссельной заслонки самостоятельно, как правильно отрегулировать дроссельную заслонку (настройка дроссельной заслонки, обучение, адаптация), а также какую жидкость для чистки дроссельной заслонки нужно использовать.

Содержание статьи

Загрязняется дроссельная заслонка: причины

В процессе эксплуатации автомобиля загрязнения дросселя является неизбежными. При этом на исправном ДВС даже без регулярной очистки грязь, которая приводит к определенным проблемам, возникает к 25-40 тыс. км. пробега. Процесс может быть ускорен по следующим причинам:

1. Использование воздушных фильтров низкого качества или потеря герметичности во впуске. Например, достаточно того, чтобы в корпусе воздушного фильтра появилась трещина или возникли дефекты патрубка для подачи воздуха.
2. Еще одной причиной ускоренного загрязнения дросселя считается система принудительной вентиляции картерных газов. Некоторые модели авто с указанной системой устроены так, что газы из картера вместе с частичками моторного масла подаются не во впускной коллектор, а в патрубок, по которому подается воздух. Указанный патрубок находится как раз перед дросселем. Определенное количество масла задерживается маслоуловителем, в то время как остатки накапливаются на заслонке.

В результате по причине налипшего масла и пыли заслонка плохо закрывается, устройство может подклинивать. Именно поэтому заслонку рекомендуется чистить в целях профилактики каждые 10 тыс. км, то есть во время плановой замены масла и фильтров.

Средство для чистки дроссельной заслонки

Для того чтобы почистить дроссельную заслонку, отлично подойдет средство для чистки карбюратора (так называемый «карбиклинер»). Данные составы позволяют эффективно отмыть грязь и отложения всего за несколько минут.

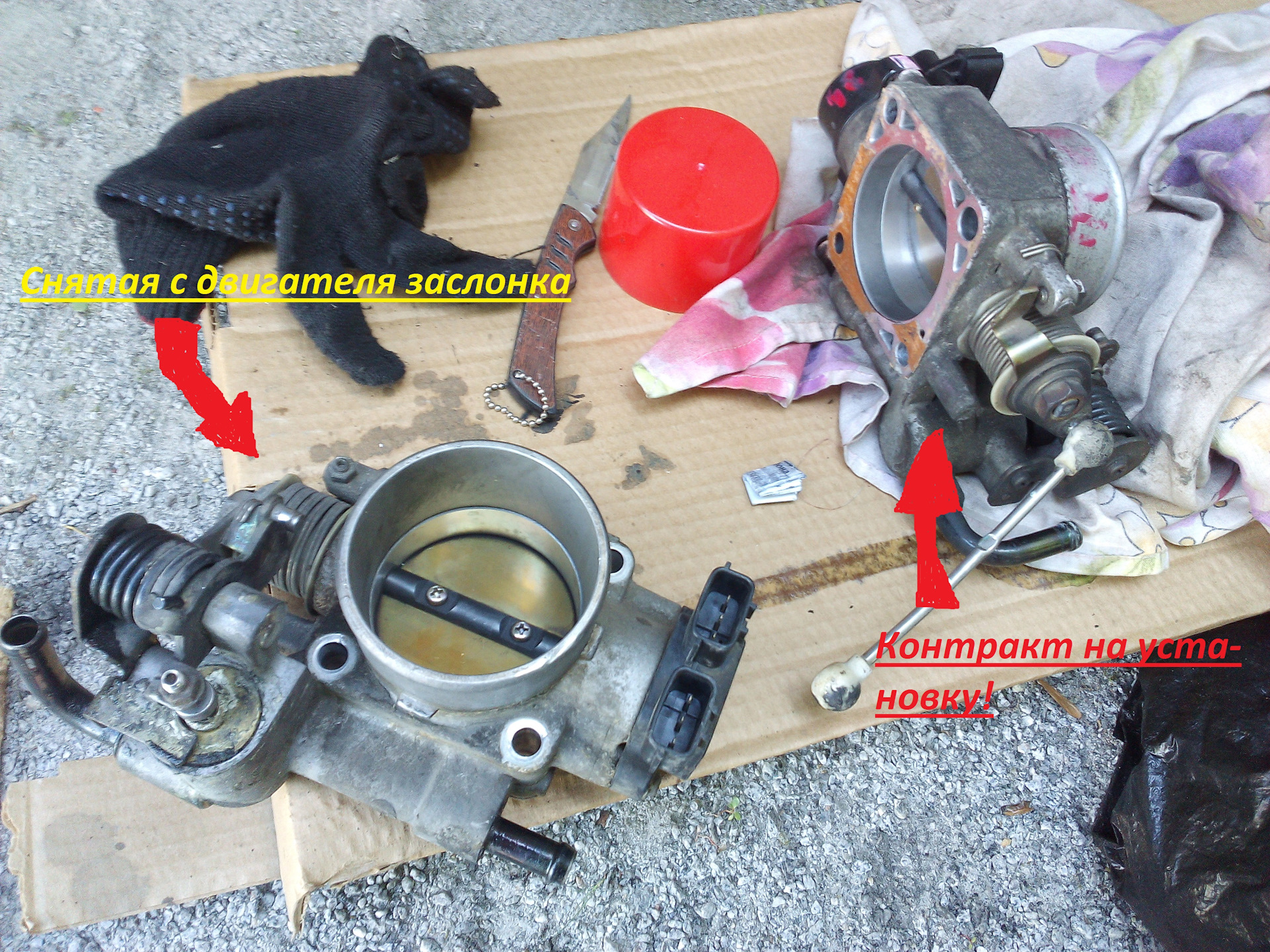

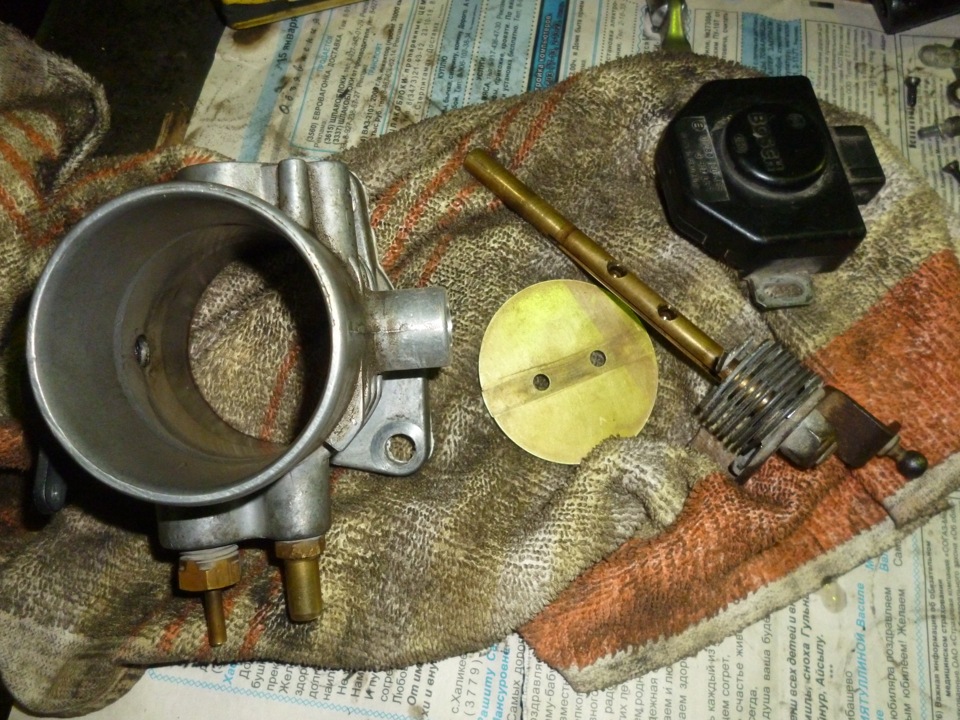

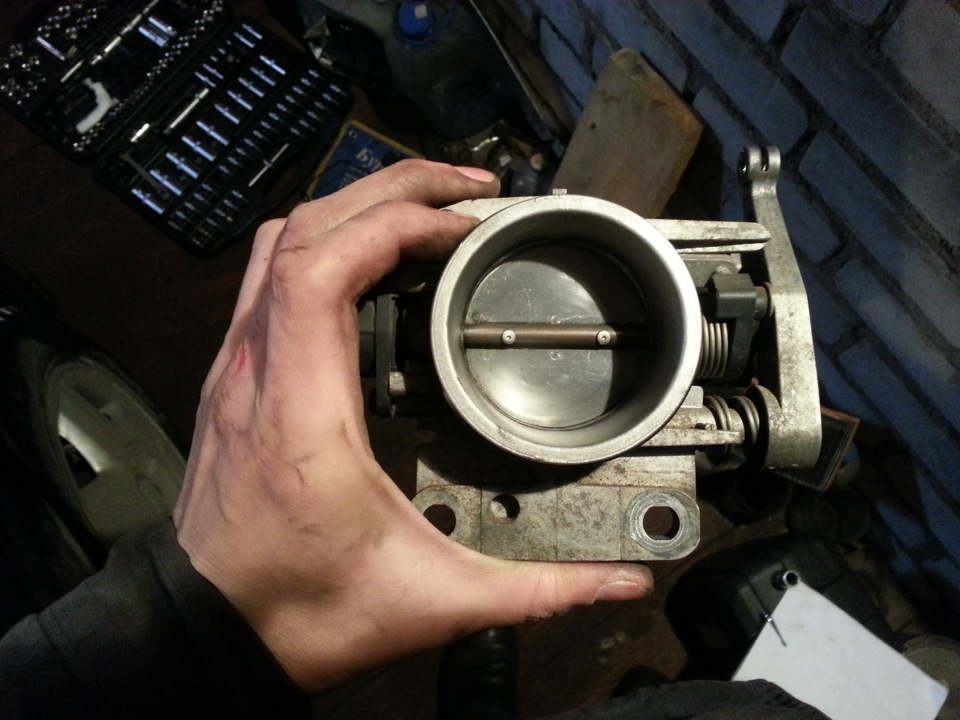

Чистка дроссельной заслонки предпочтительна со снятием, что позволяет отмыть отложения, после чего они не окажутся в цилиндрах двигателя. После нанесения очистителя необходимо воспользоваться мягкой кисточкой или щеткой, которой аккуратно снимаются остатки грязи, затем дроссельный узел дополнительно продувается воздухом из компрессора.

После чистки дроссельной заслонки плавают обороты

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают.  Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива.

Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Чаще всего после очистки дроссель нужно также дополнительно калибровать и настраивать, о чем знают не все или делают это неправильно. Другими словами, большие обороты ХХ после чистки дроссельной заслонки являются наглядным примером и одновременно ответом на распространенный вопрос, нужно ли обучать дроссельную заслонку после чистки данного узла. Давайте разбираться.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются. В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода.  Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки.

Для решения задачи необходимо выставить обороты ХХ при помощи диагностического оборудования, так как имеется возможность сбросить предыдущие параметры.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто). Это позволяет сбросить настройки, то есть выполняется сброс имеющейся адаптации и возврат к заводским настройкам. После подсоединения клеммы к аккумулятору и повторного запуска ДВС холостые обороты должны стабилизироваться.

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

• Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
• Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
• Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
• После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол»  и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
• После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
• Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Добавим, что во время проведения такой адаптации дроссельной заслонки важно точно выдерживать время на каждом этапе, а также укладываться во все временные отрезки. В этом случае можно говорить об успешном проведении обучения. Также рекомендуется уточнить особенности и возможность ручной адаптации для конкретной модели авто.

После чистки дроссельной заслонки загорелся «чек»

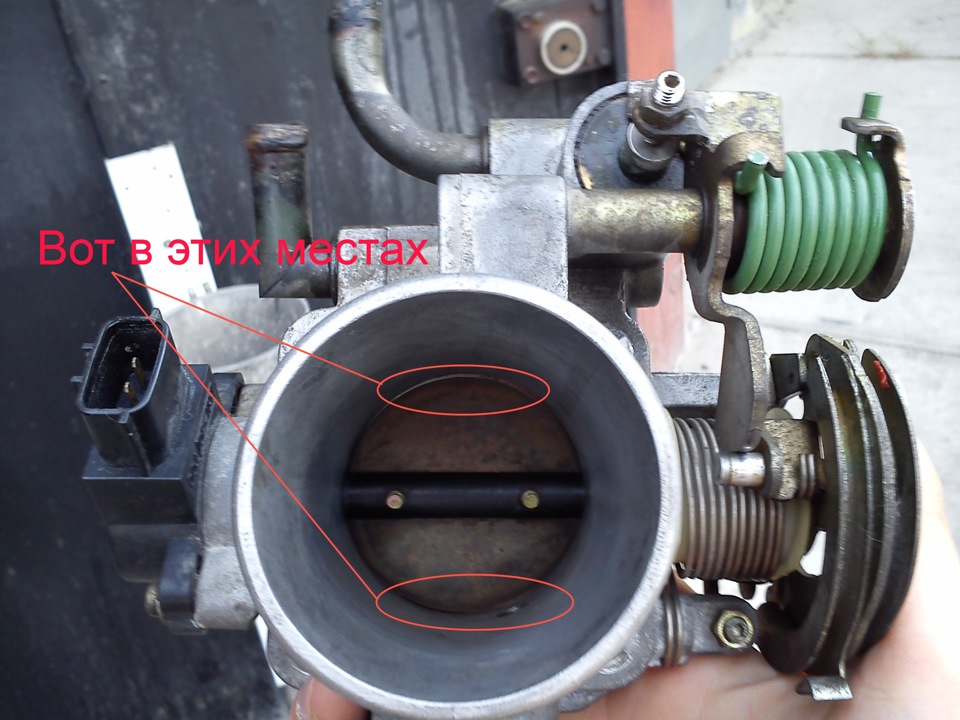

На некоторых автомобилях заслонка имеет напыление, так как покрыта специальной молибденовой краской, нанесенной по периметру заслонки. Если чистить заслонку слишком активно, тогда существует риск удаления этого покрытия. Без него нормальная работа дросселя нарушается. Краску можно приобрести отдельно, после чего покрытие следует восстановить. Еще одним нюансом может быть естественный износ дроссельной заслонки, то есть поверхность изнашивается сама по себе с учетом того, что происходит открытие и закрытие. На торцах скопившаяся грязь стачивает заслонку, после чего появляется зазор. До очистки зазор забит отложениями, но после их удаления выработка немедленно дает о себе знать.

Если зазор большой, тогда в работе управляющих систем регулировки холостого хода происходит сбой. В норме чрез заслонку, которая находится в закрытом положении, идет небольшое количество воздуха. Воздух также в минимальном количестве проходит чрез небольшой зазор, который имеется между торцами «пятачка» и стенками дроссельного узла. Такой воздух учитывается ЭБУ во время регулировки ХХ, регулятор ХХ выставляет нужный шаг и обороты все равно поддерживаются в заданных пределах.

Такова упрощенная схема работы регулятора холостого хода, который сильнее перекрывает или больше открывает канал для подачи воздуха на холостых и поддержания работы ДВС на заданных оборотах. А теперь давайте представим, что через увеличенный зазор между заслонкой и стенками идет слишком много воздуха. Вполне очевидно, что обороты холостого хода будут увеличены. ЭБУ в свою очередь будет через регулятор ХХ осуществлять попытки удержания оборотов в заданных пределах. Другими словами, на РХХ будет подан сигнал, в результате чего количество шагов будет уменьшено для подержания, например, 800 об/мин.

Другими словами, РХХ условно уменьшит количество шагов с 25 до 5, после чего обороты станут нормальными. Такая корректировка будет возможна до того момента, пока остается запас по количеству шагов регулятора.  Если же регулятор полностью перекроет канал, то есть выставит шаги в положение ноль, а обороты все равно будут на отметке около 1000 об/мин, тогда ЭБУ определит ошибку дроссельного узла и на приборной панели загорится «чек».

Фактически, блок управления выявит ошибку системы регулировки холостого хода. В этом случае неисправным может оказаться не только регулятор, но и сама заслонка, что приводит к необходимости замены заслонки или сразу всего дроссельного узла.

Подведем итоги

Как видно из всего вышесказанного, чистка дроссельной заслонки, форсунок, контроль состояния фильтров, свечей зажигания и другие подобные действия находятся в списке базовых операций, которые желательно регулярно выполнять на каждом ТО. Что касается чистки дроссельного узла, данная процедура проводится максимально каждые 50 тыс. км. (рекомендуется каждые 25-40 тыс.), делается аккуратно и при помощи спецсредств, так как заслонка может иметь особое покрытие для плавной работы узла.

Также следует быть готовым к тому, что потребуется дополнительное оборудование для последующей адаптации. Если стало заметно, что после чистки дроссельной заслонки увеличился расход топлива, тогда необходимо обратить внимание на работу системы ХХ, проверить дроссельный узел и регулятор холостого хода.  Обратите внимание, если вы не уверены в своих силах, а также не имеете определенных навыков и соответствующего оборудования, тогда лучше обратиться к специалистам.

Напоследок добавим, что если на автомобиле установлена роботизированная коробка передач, тогда чистку и последующую адаптацию дроссельной заслонки оптимально осуществлять параллельно обучению «робота». Указанные действия в совокупности дают более ощутимый результат, двигатель лучше реагирует на педаль газа, а трансмиссия работает мягче, задержки, рывки и толчки при переключении передач минимизируются.

Читайте также

Регулировка дроссельной заслонки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Сегодня мы будем регулировать дроссельную заслонку, на инжекторных автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

Когда нужно регулировать дроссельную заслонку на ВАЗ 2108-ВАЗ 21099?
Дроссельная заслонка подлежит регулировки, при:
1) Не полном ее открывании.
2) Или же при не полном ее закрывании.

Что нужно для регулировки дроссельной заслонки на ВАЗ 2108-ВАЗ 21099?
1) Отвертки.
2) Гаечные ключи.

Как проверить нуждается ли дроссельная заслонка в регулировки на ВАЗ 2108-ВАЗ 21099?
1) Для начала отсоедините воздушный шланг, который обозначен буквой «А», от патрубка дроссельной заслонки , а так же вместе с ним отсоедините шланг большой ветви вентиляции картера, который обозначен буква «Б».

Примечание!
О том как правильно отсоединить воздушный шланг от патрубка дроссельной заслонки, см. в статье «Замена дроссельной заслонки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099», в рубрике: «снятие», в пункте «2-3»!

2) После чего посадите одного человека за руль вашего автомобиля, и попросите его выжать педаль газа, до упора.

3) А вы в это время посмотрите в каком положении у вас встала дроссельная заслонка.

Примечание!
Дроссельная заслонка должна быть полностью открыта!

4) Затем попросите помощника убрать ногу с педали газа.
5) А вы в это время проверьте в какое положение встала дроссельной заслонка, она должна быть полностью закрыта.

Примечание!
Если дроссельная заслонка не полностью открывается, или же не полностью закрывается, то в таком случае отрегулируйте ее!

Как отрегулировать дроссельную заслонку на ВАЗ 2108-ВАЗ 21099?

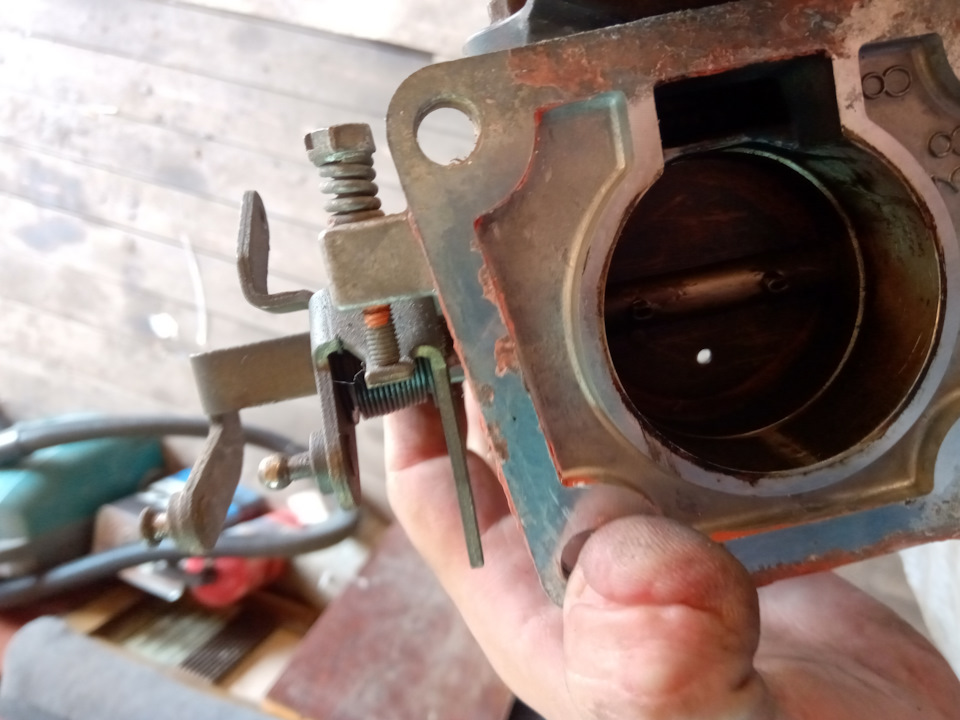

Неполностью открывается дроссельная заслонка:

1) Для того что бы отрегулировать положение дроссельной заслонки, немого ослабьте гайку троса под буквой «Б», и в это же время заворачивая гайку под буквой «А», добейтесь того что бы дроссельная заслонка полностью открывалась.

Неполностью закрывается дроссельная заслонка:

1) Немного ослабьте гайку под буквой «А», и после чего заворачивая гайку «Б», добейтесь того что бы дроссельная заслонка полностью закрывалась.

Важно!
1) С тросом дроссельной заслонки обращайтесь аккуратно, не повредите его!

Для новичков!
Вопрос: Где находится дроссельная заслонка, в инжекторном двигателе на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099?
Ответ:

Регулировка дроссельной заслонки (решено) — 1 ответ

Регулировать датчик положения дроссельной заслонки (TPS) нужно лишь используя приборам (мультиметр и щупы).

Ни в коем случае нельзя отрегулировать ДПДЗ «на глаз»!

В большинстве случаев на Тойотах регулировка «исходного» положения контакта IDL осуществляется методом выставления определенного зазора (как правило такие данные имеются в руководстве по ремонту) между самой дроссельной заслонкой и ее упорным винтом (болтик без «головки», законтрогаеный гайкой на «8»).

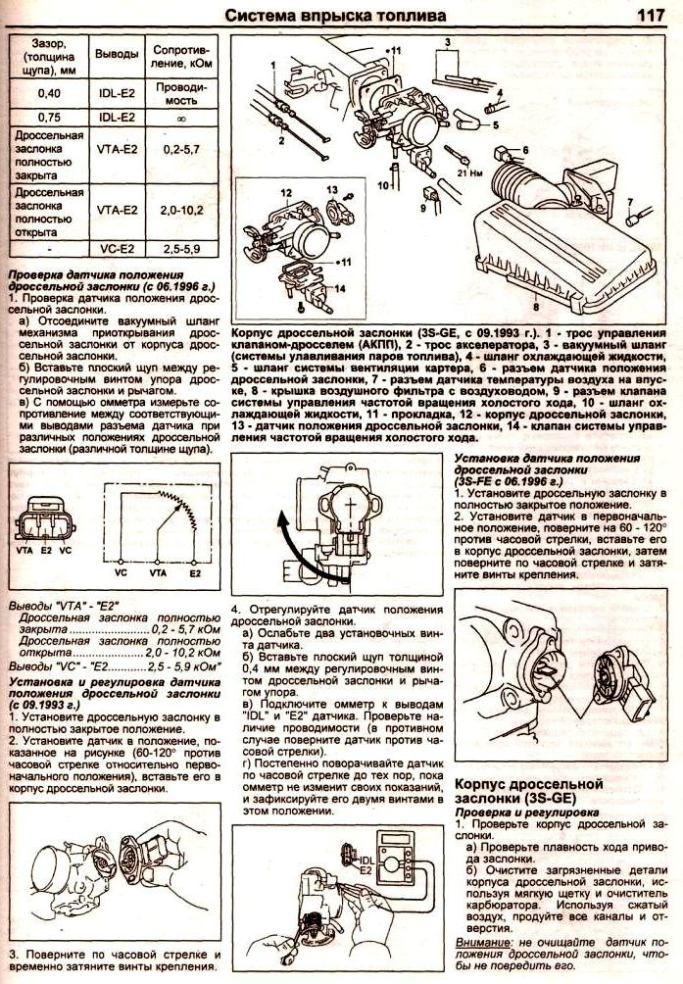

Инструкция и зазоры датчика ДЗ

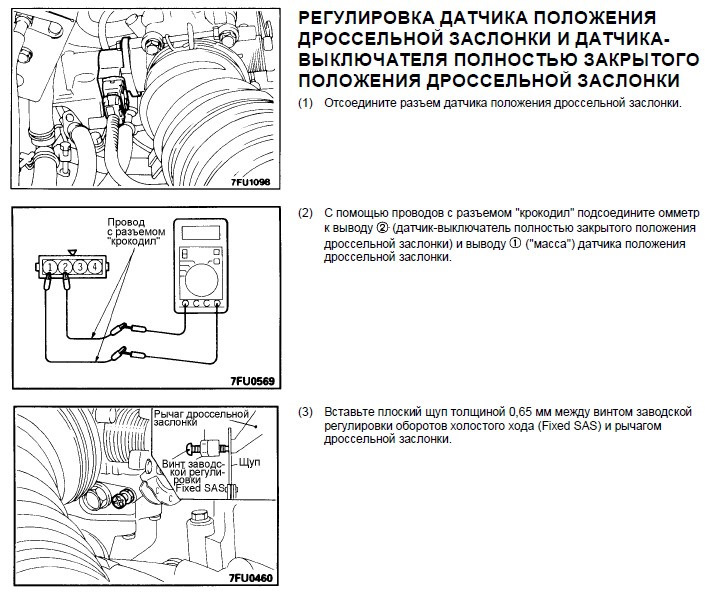

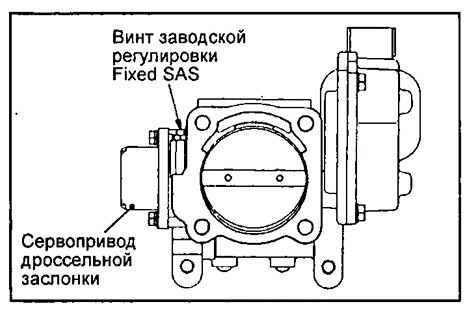

Например если нужно отрегулировать зазоры ДПДЗ на двиг 2JZ-GTE, то необходимо иметь щупы от 0,50 до 0,75 и мультиметр.

В мануале написано так:

Начинайте заново взводит заслонку и в тот момент движения когда почувствуете, что заслонку «закусывает». Начинаете подкручивать верхний упорный винт, до того момента, когда удар будет все равно звонкий, а закусывания нет. Затем взяв шестигранник вставьте в упорный винт и стопорной гайкой контрите винт. При этом шестигранник не даст винту выйти еще дальше. При такой регулировке ЩЕЛИ НЕ БУДЕТ! После чего аккуратно подгоняем второй нижний винт под первый.

Теперь как регулируется на практике, это выглядит так:

Ставим контакты на ДПДЗ подсоединяем мультиметр чуть приспускаем винты TPS. Вывернув датчик до упора (против часовой стрелки), смотрим что нам показывает мультиметр — или 0,00 (замкнуто) или 1 (контакт разорван).

Затем Вставляем щуп 0,65 мм между первым упорным болтом и затвором дроссельной заслонки. Аккуратно постукивая концом отвертки двигаем ДПДЗ по часовой стрелки, до покуда не настанет момент когда с 0,00 мультиметр покажет «1», после чего сразу же останавливаемся.

Аккуратно подкручиваем винты крепления датчика заслонки к корпусу дросселя. При этом смотрим на тестер бабы ни чего не сдвинулось.

Теперь проводится проверка: установив щуп 0,50 мм — должно быть 0,00 а при установке щупа 0,70 мм — 1.

Регулировка датчика заслонки двиг 1JZ

Если к примеру имеет авто с двигателем 1JZ без VVTi то регулируется так:

Снимаем сам дроссель, снимаем датчик ДЗ, регулируем упорным винтом заслонку так, чтобы при закрытии оставалась едва заметная щель (ее видно если через БДЗ смотреть на лампочку).
Устанавливаем датчик заслонки и крутим его туда-сюда в такое положение, что когда под упорный болт подложен щуп 0,50 мм на двух нижних контактах датчика была проводимость, а если стоит щуп 0,40 мм тогда цепь отсутствует.

На Toyota с двигателем 3S-FE зазор составляет 0.51 мм. А процедуру регулировки ДПДЗ можно посмотреть тут.

Регулировка дроссельной заслонки на Toyota 3C-T

На дизельном движке Тойоты 3C-T процедура регулировки датчика положения дроссельной заслонки проделывается таким вот образом:

Регулировку ДПДЗ желательно проводить на полностью «холодном» движке для того, что бы клапан прогрева не испортил всю картину. Если же регулировка производится на «горячем» двигателе, то предварительно надо вручную установить шток блока прогрева в исходное состояние!

Включив зажигание находим на разъеме датчика «красный» провод с «черной полосой» вдоль ( кстати цвет проводов на различных моделях может быть разным). Прокалываем его голочкой с подключенным щупом тестера «+», а минут на «массу». Затем откручиваем 2 винта TPS и начинаем его потихоньку поворачивать до, покуда мультиметр не покажет 3.9V. Фиксируем TPS и чтобы проверить — полностью нажимаем педаль газа (тут потребуется помощник), а на табло прибора должно высветится 1V.

Зазоры при регулировки датчика дроссельной заслонки на 5S-FE

Зазоры регулировки положения ДЗ Тойота двиг 3VZ-FE

Регулировка дроссельной заслонки Дэу Нексия. Настройка зажигания

От корректности установки момента опережения зажигания и регулировки дроссельной заслонки на Дэу Нексия с 8-клапанным двигателем зависит не только расход топлива и выходная мощность, но и простота запуска, плавность и температура работы двигателя на любых оборотах и целый ряд не менее важных нюансов.

Для начала разберемся с работой дроссельного узла.

Как отрегулировать дроссельный узел на 8-клапанной Нексии

Регулировать дроссельный узел на двигателе Дэу Нексия категорически необходимо. Это вызвано износом как самой заслонки, так и ее оси, да и корпуса в целом.

Проще всего регулировать положение дроссельной заслонки, ориентируясь на показания датчика ее положения.

В нормально закрытом положении дроссельная заслонка позволит обеспечивать стабильные холостые обороты на уровне 800-900 об/мин.

Также это влияет на нормальный и беспроблемный запуск двигателя при любой температуре окружающей среды.

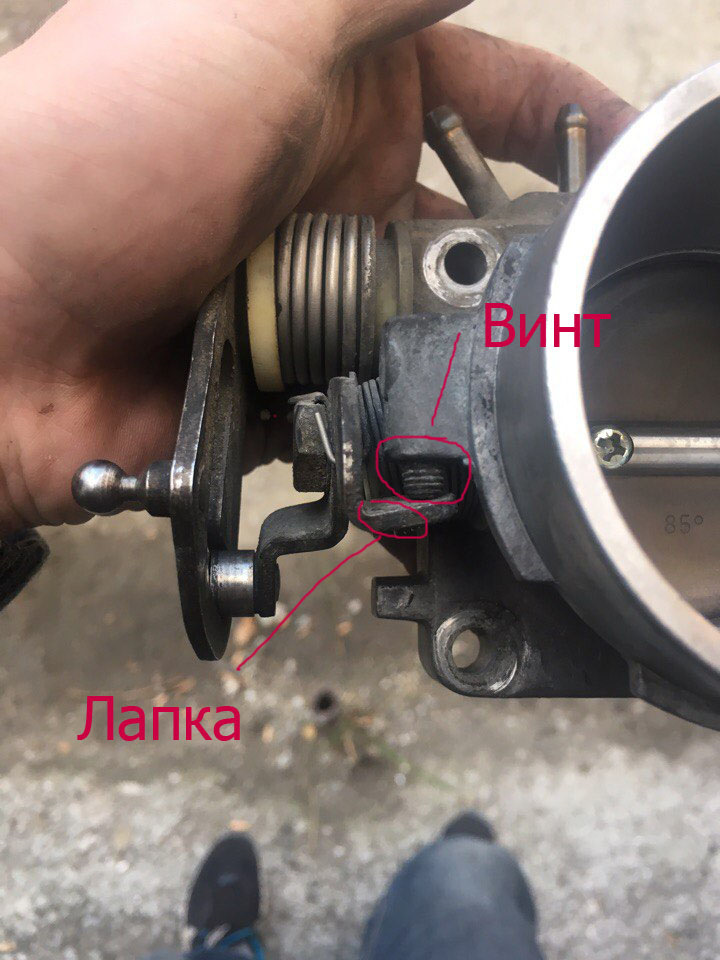

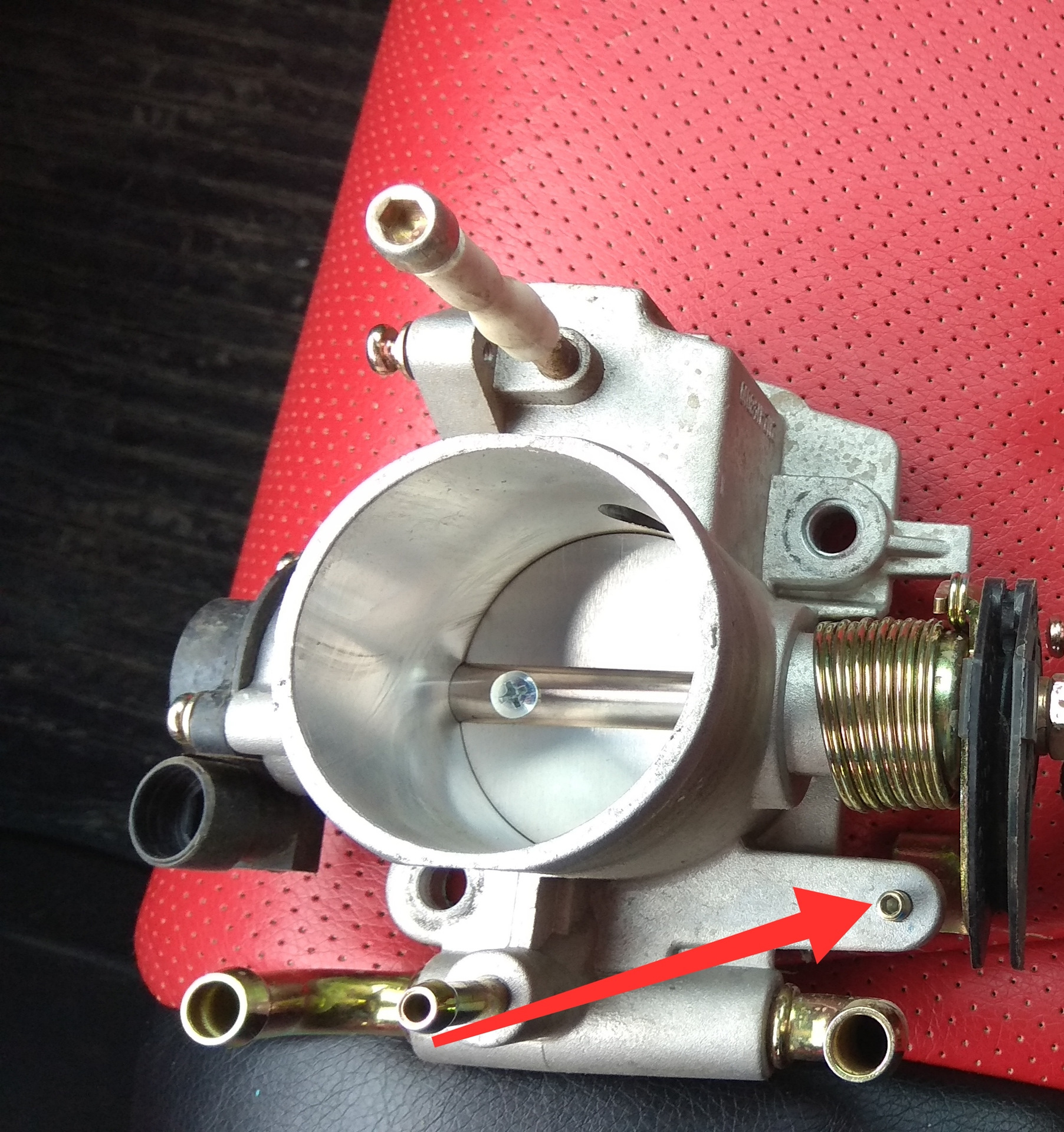

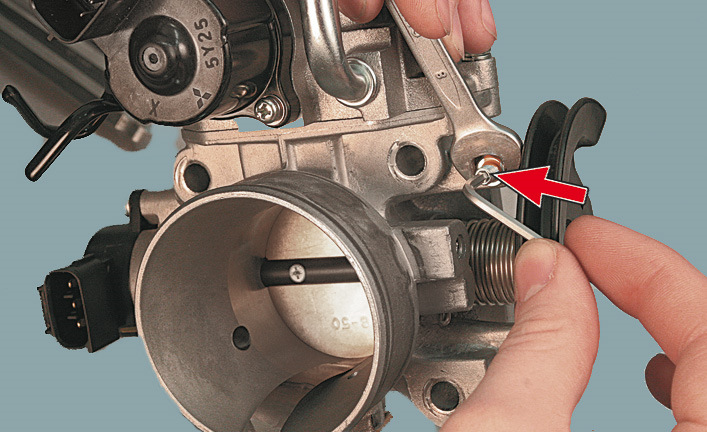

Нулевое положение дроссельной заслонки можно отрегулировать с помощью регулировочного винта, расположенного справа от дроссельного узла.

Нормальное положение заслонки считается оптимальным, когда датчик положения дросселя (установлен слева от дроссельного узла) при включенном зажигании показывает 0,5, максимум 0,6 В.

Замерять показания импульса датчика можно с помощью мультиметра.

Для этого необходимо аккуратно вставить иглу или тонкую проволоку в контактный разъем со стороны синего провода.

Черный провод — это масса, в него необязательно вставлять проволоку или иглу, массу можно снять в любом месте с кузова или с двигателя автомобиля.

Снимаем массу с помощью черного провода на мультиметре, красным щупом снимаем импульс с синего провода.

Включаем зажигание и доводим регулировочным винтом заслонку до тех пор, пока датчик при включенном зажигании не выдаст 0,5 В.

На этом регулировка дроссельной заслонки окончена, двигатель будет удерживать обороты в пределах 800-900 об/мин.

Аккуратно удаляем проволоку из разъема, чтобы не повредить провод или контактную колодку датчика положения дроссельной заслонки.

Устанавливаем угол опережения зажигания на 8-клапанной Нексии

Шумная работа двигателя, стрекот клапанов, сложный запуск, перегрев и высокий расход топлива красноречиво свидетельствуют о том, что угол опережения зажигания сбит.

Также эти симптомы скажут о том, что необходимо проверить метки на шкивах коленвала и распредвала.

У 8-клапанной Нексии реализовано бесконтактное зажигание, которое требует, в отличие от 16-клапанного мотора, тщательной регулировки.

Угол опережения зажигания выставляется путем вращения распределителя по аналогии со старыми моторами с контактным зажиганием и трамблером.

Разница только в том, что внутри распределителя на Нексии с 8 клапанами контактов нет, там установлен датчик Холла и коммутатор.

В идеальных условиях воспламенение топливо-воздушной смеси должно происходить в момент прохождения поршня верхней мертвой точки в конце такта сжатия.

Практика показывает, что оптимальным считается угол опережения зажигания равным 10 градусам. Именно в таком положении поршня воспламенение смеси будет происходить вовремя.

Соблюдение такого угла опережения важно, поскольку искрообразование на электродах свечей не происходит мгновенно, а происходит с некоторой задержкой. Только в этом случае поршень получает достаточный импульс от взрывообразного сгорания смеси, как следствие, передавая усилие на коленчатый вал двигателя.

В том случае, когда воспламенение смеси будет происходить хоть на долю секунды раньше или позже, это скажется на выходной мощности двигателя в первую очередь.

Также будет страдать процесс сгорания смеси, двигатель может перегреваться, возможен чрезмерный расход топлива, газораспределительный механизм будет работать в нештатном режиме, что выразится в шумности его работы.

Вполне возможен прогар клапанов и днища поршней, если длительное время пренебрегать регулировкой угла опережения зажигания, возможно появление детонационных процессов в камерах сгорания, а это крайне опасное для двигателя явление, поскольку оно может привести к разрушению кривошипно-шатунного механизма и даже блока цилиндров.

Метки для установки угла опережения зажигания находятся на шкиве коленвала и крышке привода газораспределительного механизма.

Оптимально выставлять угол опережения с помощью стробоскопа. Это обеспечит точную настройку и исключит ошибки. Регулировка с помощью стробоскопа выполняется следующим образом.

1. Автомобиль устанавливается на стояночный тормоз, двигатель прогревается до рабочей температуры.

2. Убеждаемся в том, что обороты холостого хода в норме и соответствуют 800 об/мин.

3. Глушим двигатель, снимаем кожух с разъема регулировки угла опережения и заземляем клемму на массу.


4. Подключаем разъем стробоскопа к высоковольтному проводу первого цилиндра, запускаем двигатель.

5. Направляем луч прибора на регулировочную шкалу с метками.

6. Ослабляем крепление распределителя зажигания, вращаем его до тех пор, пока метки на шкиве и крышке привода ГРМ не совпадут.


7. Глушим двигатель, снимаем заземление с разъема. Снова запускаем мотор, показания на шкале должны измениться на 5-6 градусов в сторону увеличения угла опережения, бояться этого не стоит, ЭБУ изменит показания угла в соответствии с режимом работы двигателя.

8. Теперь можно надевать защитный чехол на разъем и отключать стробоскоп.

Если есть опыт в регулировке, можно обойтись и без помощи стробоскопа, выставить угол опережения, опираясь на шумность и стабильность работы двигателя, проверив настройки в движении, оценив динамику и мощность.

На 16-клапанных двигателях Дэу Нексия нет необходимости в регулировке зажигания. Этим занимается блок управления двигателем в автоматическом режиме, при необходимости правильность установки угла в этом случае проверяется диагностическим сканером.



Как отрегулировать дроссельную заслонку Chery QQ 0,8 л

Неисправности дроссельного узла на крошечном 800-кубовом двигателе Chery QQ могут принести много неприятностей двигателю и владельцу автомобиля. Узел считается достаточно надежным, все же есть некоторые моменты, которые нужно знать, чтобы предотвратить высокий расход топлива, падение мощности и сложный пуск, а также выход из строя моторных запчастей Чери.

Что нужно знать о дросселе Chery QQ

Никому не нужно объяснять, что дроссельная заслонка служит для дозировки воздуха во впускной тракт двигателя. Это в свою очередь влияет как на процесс смесеобразования, так и на массу других факторов, влияющих на работу двигателя.

Каждый двигатель инжекторного типа, в том числе и 0,8-литровый мотор Chery QQ, управляется с помощью электронной системы управления. Количество оборотов мотора в основном зависит от степени нажатия на педаль акселератора водителем. Чем сильнее мы давим на педаль, тем сильнее открывается дроссельная заслонка.

Только вот инжекторный мотор, в отличие от карбюраторного, дозирует топливо с помощью управления форсунками, а этим занимается электронный блок управления. Логично, что чем сильнее открыта заслонка, тем больше воздуха попадает на впуск и тем больше топлива необходимо подать в цилиндры.

Всю информацию о работе заслонки выдает электронике датчик положения дроссельной заслонки (ДПДЗ), который установлен непосредственно на оси ее вращения. На Chery QQ применяется датчик контактного типа, который преобразует угловое смещение ползунка в электрический импульс определенного значения. Чем больше угол смещения ползунка, тем выше импульс и тем больше топлива ЭБУ подает в камеры сгорания.

При любых неточностях или сбоях в работе ДПДЗ или самой заслонки двигатель будет работать некорректно. Следовательно, для нас важно начальное положение заслонки и данные, которые датчик посылает на блок управления. Поэтому регулировка дроссельного узла — процесс важный, а часто просто необходимый.

Датчик положения заслонки и его параметры

При регулировке дроссельного узла важно знать рабочие номинальные параметры самого датчика. При полностью закрытой заслонке датчик должен выдавать не менее и более 0,5-0,51 В. В этой позиции, при таких данных, ЭБУ понимает, что заслонка полностью закрыта.

Это важно, поскольку корректность настройки будет влиять как на пуск, так и на холостые обороты двигателя. Датчик со временем изнашивается, как изнашивается и сама заслонка, следовательно, эти параметры могут изменяться.

Практика показала, что даже датчики одного производителя из каталога запчастей Чери КуКу могут показывать разные данные, погрешность может достигать 20% и выше. Это касается не только датчика для нашего малыша, но и для всех без исключения автомобилей.

Если же датчик изношен, засорен или неисправен, погрешность может составлять более 40%, что приводит к подаче ложных данных ЭБУ об угле положения заслонки. Снова имеем нестабильные холостые, провалы в движении и высокий расход топлива.

Можно сделать простой вывод: на Chery QQ 0,8 л предусмотрена регулировка ДПДЗ, а это значит, что при некорректной работе двигателя на холостых, провалах в движении и высоком расходе бензина в первую очередь проверяем и, если нужно, регулируем дроссельный узел.

Чем мы сейчас и займемся.

Регулируем дроссель Chery QQ своими руками

Для работы будем использовать стандартный набор инструмента, мультиметр, кроме этого изготовим два простейших приспособления для снятия показаний датчика без разборки клеммной колодки и повреждения проводов — это два проволочных коннектора с креплением для щупов мультиметра.

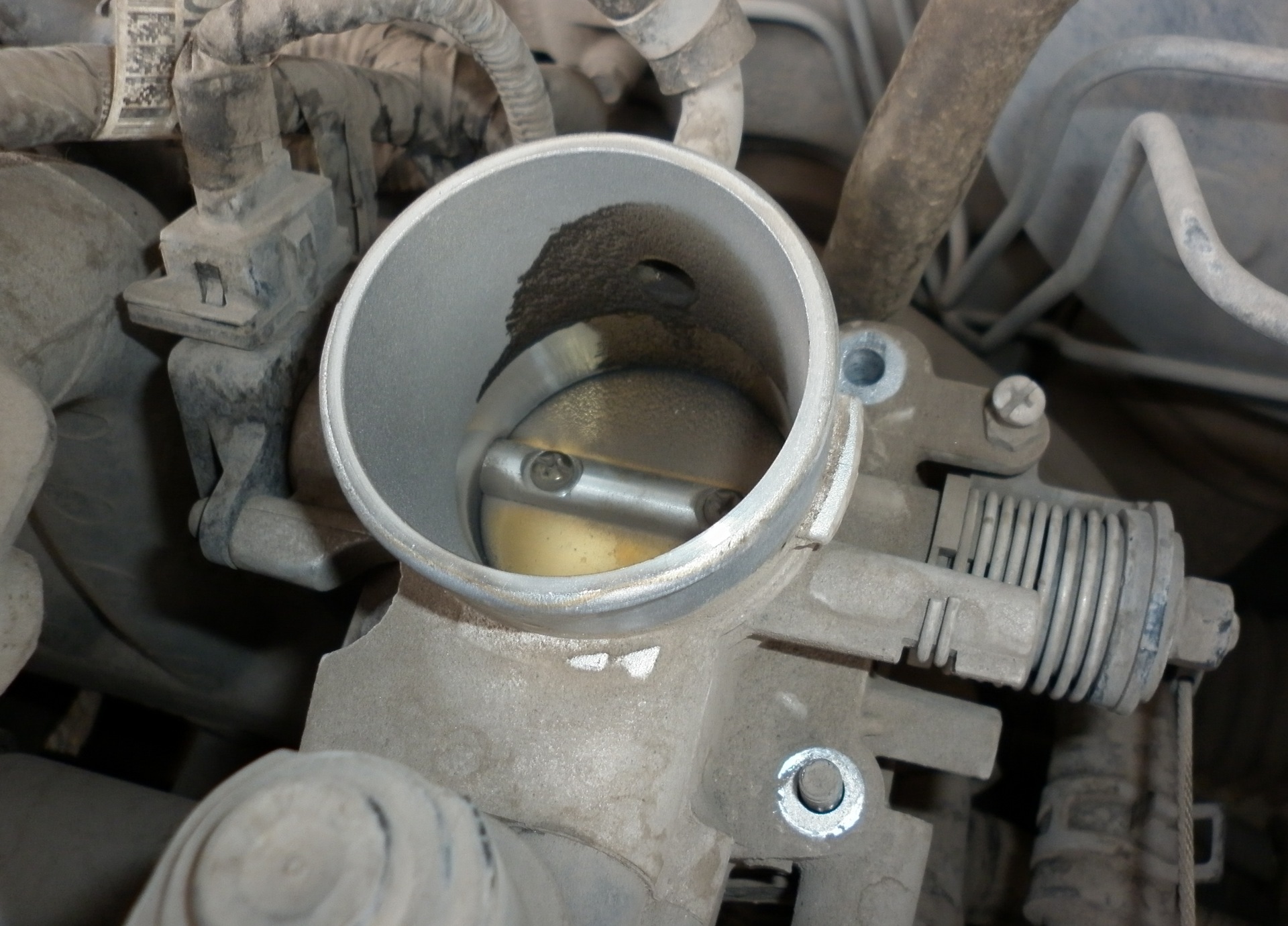

Для начала разберемся с самой заслонкой — если ее ось сильно изношена или дроссель грязный, регулировка имеет мало смысла.

Крестовой отверткой полностью отпускаем регулировочный винт положения заслонки, проверяем, насколько свободно ось проворачивается.

Затем вкручиваем регулировочный винт ровно настолько, чтобы он едва касался флажка оси. А чтобы заслонка не клинила в закрытом положении, делаем еще четверть оборота.

С заслонкой разобрались. Можно приступать непосредственно к регулировке датчика положения. Находим клеммную колодку, подключенную к датчику. Снимать ее не нужно.

К датчику подведены три провода — зеленый это питание +5 В, черный масса, а красный это провод, по которому датчик подает импульс на ЭБУ.

Вставляем приспособления в клеммную колодку — один напротив контакта массы (черный провод), второй напротив сигнального красного провода.

Подключаем мультиметр в режиме измерения постоянного тока с выставленным порогом около 2 В, черный щуп на массу, красный на сигнальный провод датчика.

Ослабляем винты, которые крепят ДПДЗ к корпусу дроссельного узла, настолько, чтобы датчик свободно вращался вокруг оси заслонки.

Включаем зажигание и смотрим на показания мультиметра. Если он покажет напряжение больше или меньше, чем 0,5 В, вращаем корпус датчика до тех пор, пока напряжение не достигнет номинального значения. Чем меньше погрешность, тем точнее будет работать датчик.

Затягиваем болты крепления датчика и сверяемся с показаниями мультиметра. Если погрешность составила более 0,1 В, регулировку придется повторить.

Для того чтобы обнулились данные ЭБУ, необходимо сбросить минусовую клемму с аккумулятора не менее чем на 15 минут. После этого устанавливаем клемму на место, запускаем двигатель, прогреваем и проверяем его работу.

Если все выполнено правильно, холостые обороты нормализуются, улучшится запуск на холодную и пропадут рывки и провалы при движении.



Регулировка датчика положения дроссельной заслонки L15A — Ремонт мото, авто и заказ запчастей

Так что лучше чем-нибудь заткнуть шланки например болтами и запастись ОЖ. Смачиваем ВДэшкой и выкручиваем. Берём деревянный брусок и упираем его в угол, помеченный стрелкой. Постукиваем регулировка дроссельной заслонки honda по бруску, пока заслонка не поддастся. Вот тут то и начинается самое сложное, очистить все эти остатки. Терпение вам не помешает.

Honda Accord. Чистка дроссельной заслонки и регулировка ДПДЗ на двигателе F20B SOHC.

Так же чистим блок дросельной заслонки, докуда дотянемся. При чистке стараемся не допускать стикания грязи вниз в коллектор. Задача вычистить грязь, регулировка дроссельной заслонки honda не смыть её в коллектор Особого результата чистка БДЗ не даст, так После того, как он окажется на своем месте, его нужно повернуть до полного совпадения крепежных отверстий самого датчика и отверстий на корпусе заслонки, после чего они соединяются с помощью винтов крепления.

Настройку начального положения датчика проще всего выполнять прямо на автомобиле. После его установки при выключенном зажигании выполняется регулировка дроссельной заслонки honda разъема датчика, дальше включают зажигание и проверяют напряжение на сигнальном выводе. Значение должно соответствовать менее 0,7 V, а если показатель больше, то нужно сориентировать датчик до нужного Вам значения, путем ослабления винтов крепления.

Регулировка дроссельной заслонки Что бы отрегулировать дроссельную заслонку, первым делом выключите зажигание автомобиля, чем Вы обеспечите ее закрытие, отключите разъем датчика, сразу проверив наличие проводимости между клеммами, и если ее нет, то это значит, что ДПДЗ следует настроить и отрегулировать.

Теперь, когда заслонка регулировка дроссельной заслонки honda в закрытом положении, следует воспользоваться щупом, располагающимся между рычагом и винтом также, там находится прокладка корпуса дроссельной заслонки. Используя омметр или любой другой аналогичный приборубедитесь, что и здесь напряжение отсутствует, в противном случае, если прибор регулировка дроссельной заслонки honda его присутствие, значит можно сделать вывод о неисправности датчика и произвести его замену на новое устройство.

Когда все хорошо, то регулировка продолжается в обычном порядке: После выполнения регулировки, регулировка дроссельной заслонки honda плотность фиксации винтов на датчике, так как в ходе проведения работы они могли ослабиться и разболтаться. Что нужно и как настроить дроссельную заслонку? Важность процедуры настройки или адаптации дроссельной заслонки трудно переоценить, однако, далеко не каждый водитель знает, что она из себя представляет.

Настройка дроссельной заслонки — повышает эффективность двигателя

регулировка дроссельной заслонки honda Сейчас мы попробуем разобраться в данном вопросе. При работе дроссельного узла любого современного автомобиля, на поверхности заслонки постепенно накапливаются загрязнения разного рода — будь то пыль, сажа или технический смазочный материал.

Со временем, все они формируют довольно приличный слой грязи, который уменьшает воздушный зазор между заслонкой и воздуховодом транспортного средства.

Наличие зазора установленной нормы, очень важный момент в вопросе нормального функционирования силового агрегата машины, ведь именно благодаря ему обороты холостого хода могут придерживаться нужного уровня.

При его уменьшении, ЭБУ электронный блок управления автомобиля посылает команду для приоткрытия заслонки путем введения определенных коэффициентов, учитывающих изменения ее регулировка дроссельной заслонки honda. Некоторое время, электронному блоку удается регулировка дроссельной заслонки honda воздушный зазор на постоянном уровне, но все равно, рано или поздно, дроссель придется чистить от накопившейся грязи.

Выполнив промывку указанного узла, Вы увидите как увеличились обороты двигателя, а все благодаря тому, что сечение дроссельной заслонки освободится от ненужного слоя и станет.

Правда, необходимость подобной операции, предусматривающей приведение высоких оборотов холостого хода к стандартному показателю, не ограничивается одним только после промывочным периодом указанного узла, но и требуется в ряде других случаев.

К примеру, после полной разрядки аккумуляторной батареи машины; после снятия или замены педали акселератора; после замены или повторного подключения ЭБУ транспортного средства.

Эта функция осуществляется за счет его связи с блоком управления двигателя. Сигналы, поступающие от датчика, способствуют подаче команды от регулировка дроссельной заслонки honda управления для увеличения количества впрыскиваемой горючей смеси.

Таким образом, рабочая смесь обогащается, а работа мотора приближена к максимальным оборотам. Его датчик включает два вида резисторов: Однооборотный постоянный.

Как отрегулировать дроссельную заслонку Chery QQ 0,8 л

Неисправности дроссельного узла на крошечном 800-кубовом двигателе Chery QQ могут принести много неприятностей двигателю и владельцу автомобиля. Узел считается достаточно надежным, все же есть некоторые моменты, которые нужно знать, , чтобы предотвратить высокий расход топлива, падение мощности и сложный пуск, а также выход из строя моторных запчастей Чери .

Что нужно знать о дросселе Chery QQ

Никому не нужно объяснять, что дроссельная заслонка служит для дозировки воздуха во впускной тракт двигателя.Это в свою очередь влияет на процесс смесеобразования, так и на других масс, влияющих на работу двигателя.

Каждый двигатель инжекторного типа, в том числе и 0,8-литровый мотор Chery QQ, управляется с помощью электронной системы управления. Количество оборотов мотора в основном зависит от педаль акселератора водителя. Чем сильнее мы давим на педаль, тем сильнее открывается дроссельная заслонка.

Только вот инжекторный мотор, в отличие от карбюраторного, дозирует топливо с помощью управления форсунками, а этим занимается электронный блок управления.Логично, что чем сильнее открыта заслонка, тем больше воздуха попадает на впуск и тем больше топлива необходимо подать в цилиндры.

Всю информацию о работе заслонки выдает электронике положения дроссельной заслонки (ДПДЗ), который установлен непосредственно на оси ее вращения. На Chery QQ используется датчик контактного типа, который преобразует угловое смещение ползунка в электрический импульс определенного значения. Чем больше угол ущерба ползунка, тем выше импульс и тем больше топлива ЭБУ подает в камеру сгорания.

При любых неточностях или сбоях в работе ДПДЗ или самой заслонки двигатель будет работать некорректно. Следовательно, для нас важно начальное положение заслонки и данные, которые датчик посылает на блок управления. Поэтому регулировка дроссельного узла — процесс важный, а просто часто необходимый.

Датчик положения заслонки и его параметры

При регулировке дроссельного узла важно знать рабочие номинальные параметры самого датчика.При полностью закрытой заслонке датчик должен выдавать не менее и более 0,5-0,51 В . В этой позиции, при таких данных, ЭБУ понимает, что заслонка полностью закрыта.

Это важно, поскольку корректность будет влиять как на пуск, так и на холостые обороты двигателя. Датчик со временем изнашивается, как изнашивается и сама заслонка, следовательно, эти параметры могут изменяться.

Практика показала, что даже датчики одного производителя из каталога запчастей Чери КуКу могут показывать разные данные, погрешность может достичь 20% и выше. Это касается не только датчика для нашего малыша, но и для всех без исключения автомобилей.

Если же датчик изношен, засорен или неисправность, погрешность может составлять более 40%, что приводит к подаче ложных данных ЭБУ об угле положения заслонки. Снова имеем нестабильные холостые, провалы в движении и высокий расход топлива.

Можно сделать простой вывод: на Chery QQ 0,8 левого средства регулировки ДПДЗ, что означает, что при некорректной работе двигателя на холостых, провалах в движении и высоком расходе бензина в первую очередь проверяем и, если нужно , регулируем дроссельный узел.

Чем мы сейчас и займемся.

Регулируемый дроссель Chery QQ своими руками

Для работы будем использовать стандартный набор показаний мультиметра, кроме этого изготовим два простейших приспособления для снятия показаний датчика без разборки клеммной колодки и повреждения проводов — это два проволочных коннектора с креплением для щупов мультиметра.

Для начала разберемся с самой заслонкой — если ее ось сильно изношена или дроссель грязный, регулировка имеет мало смысла.

Крестовой отверткой полностью отпускаем регулировочный винт положения заслонки, проверяем, свободно ось проворачивается.

Затем вкручиваем регулировочный винт ровно настолько, чтобы он касался флажка оси . А чтобы заслонка не клинила в закрытом положении, делает еще четверть оборота.

С заслонкой разобрались. Можно приступать непосредственно к регулировке датчика положения. Находим клеммную колодку, подключенную к датчику.Снимать ее не нужно.

К датчику подведены три провода — зеленый это питание +5 В, черный масса , а красный это провод, по которому датчик подает импульс на ЭБУ.

Вставляем приспособления в клеммную колодку — один напротив контакта массы (черный провод), второй напротив сигнального красного провода.

Подключаем мультиметр в режиме постоянного тока с выставленным порогом около 2 В , черный щуп на массу, красный на сигнальный провод датчика.

Ослабляем винты, которые крепят ДПДЗ к корпусу дроссельного узла, настолько, чтобы датчик свободно вращался вокруг оси заслонки.

Включаем зажигание и смотрим на показания мультиметра. Если он покажет напряжение больше или меньше, чем 0,5 В, вращаем корпус датчика до тех пор, пока напряжение не достигнет номинального значения. Чем меньше погрешность, темнее будет работать датчик.

Затягиваем болты крепления датчика и сверяемся с показаниями мультиметра. Если погрешность составила более 0,1 В, регулировку придется повторить.

Для того, чтобы обнулились данные ЭБУ, необходимо сбросить минусовую клемму с аккумулятора не менее чем на 15 минут. После этого устанавливаем клемму на место, запускаем двигатель, прогреваем и проверяем его работу.

Если все выполнено правильно, холостые обороты нормализуются, улучшается запуск на холодную и пропадут рывки и провалы при движении.

Как отрегулировать дроссельную заслонку и выставить угол положения?

На чтение 5 мин. Просмотров 1,7 тыс.

Дроссельная заслонка представлена ​​в виде воздушного клапана, функциональная задача которого заключается в регулировке количества воздуха, попадающего к мотору. К принципиальным особенностям агрегата относится изменение сечения воздушного канала.

Аналог современного автомобиля — это устройство из множества узлов и агрегатов. Отклонения в работе самого маленького создания может привести к достаточно серьезным проблемам.Датчик положения дроссельной заслонки (ДПДЗ) — это один из примеров такого типа составляющих. А регулировка дроссельной заслонки — это неотъемлемый элемент плановой диагностики любого автомобиля.

Дроссельная заслонка представлена ​​в виде воздушного клапана, функциональная функция которого заключается в регулировке количества воздуха, попадающего к мотору. К принципиальным особенностям агрегата изменило изменение сечения воздушного канала. При её открытом положении воздух движется по впускному коллектору.Датчик положения дроссельной заслонки, расположенный здесь, и определяет угол открытия. Эта функция осуществляется за счет его связи с блоком управления двигателем. Сигналы, поступающие от датчика, способствуют подаче команды от блока управления для увеличения количества впрыскиваемой горючей смеси. Таким образом, рабочая смесь обогащается, а работа мотора приближена к максимальным оборотам.

Его датчик включает два вида резисторов:

• Однооборотный постоянный.
• Переменный.

Сумма их сопротивления примерно равна 8 кОм. Опорное напряжение здесь подается на один из крайних выводов из контроллера, а второй вывод соединяется с массой. Благодаря этому сигнал поступает к контроллеру, информируя о нынешнем положении дроссельной заслонки. Значение напряжения импульса зависит от уровня положения элемента, стандартный интервал которого от 0,7 до 4 Вт.

Важно: открытое состояние агрегата свидетельствует об уровне давления во впускной системе автотранспорта аналогично атмосферному; при закрытом состоянии — это значение уменьшается к состоянию вакуума.

Типовое разнообразие

Всем известно два типа ДПДЗ:

1. Образец с механическим типом привода.
2. Агрегат с электрическим типом привода.

Датчик положения дроссельной заслонки

Первый тип внедряется автомобильным транспорте эконом-класса. Комплектация элементов объединена в отдельный блок, который включает в себя следующие детали:

• корпус;
• дроссельную заслонку;
• датчик;
• регулятор холостого хода.

В качестве дополнения здесь также размещены патрубки, функциональная функция которых состоит в системе работы улавливания паров бензина и вентиляции картера.

Корпус заслонки входид в состав системы охлаждения. Функциональная задача регулятора холостого хода заключается в поддержании частоты вращения коленвала в закрытом положении заслонки при запуске либо прогреве двигателя. РХХ представляет собой шаговый электродвигатель и клапан.Функциональные задачи этих деталей в системе регулирования подачи воздуха, поступающего к системе впуска в обход.

В современных условиях большинства заводов-производителей укомплектованы машины заслонками электрическим типа привода. Эти элементы характеризуются собственной электронной системой управления. Таким образом, на всех скоростных диапазонах и нагрузках машина достигается оптимальная величина крутящего момента. К мощности и динамики владельцы получают снижение расхода топлива и уровня токсичности выхлопных газов.

Этот элемент включает в себя следующие механизмы:

• Корпус.
• Дроссельную заслонку.
• Электродвигатель.
• Редуктор.
• Датчик положения дроссельной заслонки.
• Возвратный пружинный механизм.

ДПДЗ

Отличия электрического типа заслонки

Основные функциональные различия:

• Отсутствие механической связи между педалью газа и заслонкой;
• Регулировка ХХ путем непосредственного перемещения заслонки.
• Электронная система в силах самостоятельно повлиять на крутящего момента ДВС. Это возможно благодаря отсутствию жесткой связи между педалью газа и дроссельной заслонкой. Это условие сохраняется даже при нажатии водителем наелератор.

Подобные функциональные изменения возможны благодаря работе датчиков входного типа блока управления и исполнительного устройства. Это устройство электронной системы управления также датчик положения педали акселератора, выключатель положения тормоза и сцепления.Благодаря всему этому блоку управления двигателем успешно реагирует на сигналы датчиков, преобразуя их на модуль заслонки в управляющие действия.

Альтернативная замена

Иногда встречаются автомобили с параллельной установкой 2-х ДПДЗ. В случае выхода из строя одного агрегата бесперебойную работу выполняет второй. Поэтому внедрение двух ДПДЗ осуществляется с помощью повышения надежности работы модуля.Эти элементы могут быть как бесконтактного типа так и с контактом скользящего типа. В качестве дополнения такая конструкция модуля включает аварийное положение заслонки, благодаря действию возвратному пружинному механизму.

Характер неисправности

Неисправности или неправильная регулировка заслонки могут проявляться в следующих особенностях:

• неуверенный или затрудненный запуск двигателя;
• повышенный расход топлива;
• увеличенные обороты холостого хода;
• провалы при наборе скорости;
• дергания при переключении.

Регулировочные работы

Именно на заслонку приходится основной процент работы. В силу того, что заслонка участвует в подвижной работе мотора, постоянно ее угол положения требует периодической регулировки. Обратите внимание, такой процесс достаточно кропотливый. Не избежать замены дроссельной заслонки, если ее регулировка приводит к каким-либо отклонениям. Дабы избежать подобных казусов при замене, рассмотрим детально подробности правильной регулировки дроссельной заслонки.

Во-первых, отключите зажигание, чтобы привести дроссельную заслонку в закрытое положение. Во-вторых, отключите в датчике разъем, параллельно проверив наличие проводимости между клеммами. Уверьтесь в том, что напряжения отсутствует. Затем можно приступать к настройке и регулировке датчика. После этого необходимо прибегнуть к помощи щупа толщиной 0,4 мм. Применяется он путем расположения между рычагом и винтом параллельным расположением прокладки корпуса дроссельной заслонки.

С помощью омметра (можно воспользоваться другим аналогичным прибором) необходимо убедиться в том, что напряжение здесь также отсутствует. Наличие напряжения говорит о неисправности датчика и его надобности в дальнейшей замене. При соблюдении условий отсутствия напряжения, приступаем к непосредственной регулировке датчика. Манипуляции следующие: поворачивайте привод дроссельной заслонки до тех пор, пока угол между клеммами не достигает значения, равного техническим стандартам на имеющееся транспортные средства.По завершении работ убедитесь в том, крепко ли закручены винты на датчике. В процессе регулировки они могли разболтаться.

Датчик положения дроссельной заслонки — замена и регулировка

Конструкция современного автомобиля включает в себя множество элементов, это может быть и дорогая турбина, и копеечный датчик положения дроссельной заслонки. При этой стоимости детали не показывает ее значимости. Так, выход из введения датчика может повлечь за собой нарушение работы двигателя и ремонт.

Зона ответственности ДПДЗ

В этой статье рассмотрим особенности этой детали и приведем подробные инструкции ее ремонта, регулировки и замены. Представляет собой немного внимания теории и рассматривает, какие функции они представляют. Итак, сама заслонка является конструктивной составляющей впускной системы двигателя. В ее функции входит регулировка количества поступающего воздуха, т.е. она отвечает за качество топливно-воздушной смеси.

Датчик положения дроссельной заслонки передает информацию коллектору о состоянии клапана. Это очевидно из его названия. Датчик может быть пленочный или бесконтактный (магнитный). Его конструкция аналогична воздушному клапану, и когда он находится в открытом состоянии, то давление в системе равно атмосферному. Как только элемент переходит в закрытое положение, то и значение вышеуказанной характеристики сразу же снижается до состояния вакуума.

Датчик положения дроссельной заслонки

Состоит датчик дроссельной заслонки из постоянного и переменного резисторов, сопротивление которого достигает 8 Ом. Напряжение же на его выходе в зависимости от положения самой заслонки постоянно меняется. За всем процессом следит контроллер, а количество топлива регулируется в зависимости от полученных данных. Если ДДЗ будет работать некорректно и выдавать неверные данные, то в систему попадет недостаточно топлива, либо получится его переизбыток, что приведет к нарушению работы двигателя и даже иногда его выходу из строя.Кроме того, именно от этого устройства зависит правильная работа коробки переключения передач и момент зажигания. Не будем подсчитывать, во сколько обойдется ремонт этих механизмов.

Чтобы совершить диагностику какого-либо узла или детали, следует знать ее месторасположение. Датчик положения дроссельной заслонки находится в моторном отсеке. Добраться до него сможет после того, как найдете дроссельный патрубок, на котором и зафиксирован ДПДЗ.

Из-за чего нам может потребоваться ремонт датчика?

Ничего вечного еще не изобрели, и этот элемент тоже ломается.Рассмотрим, какие причины могут спровоцировать его выход из строя и как это можно заметить. Неисправности датчика положения дроссельной заслонки в основном вызваны естественным износом. Так, напыленный слой основы, по которой перемещается ползун, истирается. В результате прибор выдает неправильные показания. Еще одной причиной некорректной работы может служить выход из строя подвижного сердечника. А если один из наконечников повредится, то на подложке появится ряд задиров, которые приведут к поломке и остальным элементам.Это спровоцирует улучшение контакта между резистивным слоем и ползунком, в некоторых случаях и его отсутствие.

Износ датчика положения дроссельной заслонки

Понять же, что пора обратиться в сервисный центр либо самостоятельную диагностику и при необходимости ремонта, можно по следующим признакам. Прежде всего прислушайтесь к своему автомобилю во время холостого хода, если обороты «плавают», то не медлите с проверкой устройства. Еще тревожным знаком должна послужить остановка движка при резком сбросе педали.А во время набора скорости создается впечатление, что топливо не попадает в систему, автомобиль подергивается и появляется рывки.

Иногда же обороты как бы зависают в диапазоне (1,5–3 тысячи) и не изменяют свое положение даже при переключении на одном нейтральную передачу. Кроме того, плохая динамика. В общем, малейшее нарушение в работе двигателя должно насторожить. Кстати говоря, обратите внимание и на приборную панель, на ней должна загореться сигнальная лампочка «Проверьте двигатель».Если такое произошло, то ваш автомобиль автоматически переходит в аварийный режим, а сделав компьютерную диагностику, вы увидите, что причина кроется именно в датчике.

Проверка датчика без помощи автоэлектрика

Осуществить проверку датчика положения дроссельной заслонки достаточно легко, и справиться с подобной проверкой каждого, тем более для вам всего лишь мультиметр, а когда такового в наличии нет, то сгодится и простой вольтметр. Далее выполняем все действия, приведенные ниже.

Проверка датчика положения дроссельной заслонки мультиметром

Поворачиваем ключ в замке зажигания и измеряем напряжение между контактом ползунка и минусом. Его значение не должно быть 0,7 В. Затем открываем заслонку, повернув пластиковый сектор, опять производим замеры. Теперь прибор должен показать более 4 В. Полностью включается зажигание, после чего вытягивается разъем и проводится проверка сопротивления между любым выводом и ползуном.

Теперь медленно вращаем сектор и наблюдаем за показателями измерительного прибора. Его стрелка также должна плавно менять положение, а любые скачки являются признаком неисправности датчика. Есть маленькая хитрость. Если не хотите отсоединить провода, то их можно просто проткнуть тонкой иглой, хотя лучше не ленитесь и сделайте все как положено.

Регулировка в своем гараже

Производить настройку датчиков положения дроссельной заслонки может даже начинающий автолюбитель, главное, строго придерживаться инструкции, приведенной. Причем эта операция не зависит от того, какой принцип работы ДПДЗ — бесконтактный или нет. Итак, сначала проводим подготовительные работы. Отсоединяем гофрированную трубку, по которой проходит воздух, и тщательно промываем ее спиртом, бензином либо сильнодействующим растворителем. Но не всегда достаточно одной жидкости, чтобы добиться лучшего эффекта, следует протереть трубку еще и мягкой тряпочкой. Такую же операцию проводим с самой заслонкой и с впускным коллектором. Кроме того, не требуется производить и визуальный контроль, особенно это касается заслонки.

Принцип работы ДПДЗ

Итак, никаких механических повреждений не выявлено? Тогда приступаем непосредственно к регулировке датчика положения дроссельной заслонки. Для начала берем ключ и ослабляем винты. Затем поставим заслонку и резко опускаем до упора, учтите. Ослабляем винты, пока деталь не перестанет «закусывать». И только тогда можно зафиксировать положение крепежных элементов гайками. Следующими раскручиваем болтовые соединения ДПДЗ и поворачиваем корпус устройства. Далее выставляем датчик положения дроссельной заслонки так, чтобы изменение происходило только при открытии заслонки. Настройка закончена, осталось вернуть все на свои места, затянуть болты и насладиться поездками на любимом автомобиле.

Замена и выбор датчика — бесконтактный или пленочный?

Если же элемент вышел из строя, то скорей всего спасет положение его полная замена. Один из важных моментов этого этапа — правильный выбор нового устройства.Конечно, если вы не желаете через короткий промежуток времени проводить все операции снова, то отдавать предпочтение только качественным товарам, и уж тем более избегайте дешевых китайских подделок. Кроме того, не останавливайте свой выбор и на пленочно-резистивных моделях. Они недолговечны, и такая экономия может вылиться вам в круглую копеечку. А вот бесконтактные датчики положения дроссельной заслонки отличаются повышенной надежностью. Стоят они всего несколько долларов.

Бесконтактный ДПДЗ

Пленочная модель имеет резистивные дорожки, бесконтактный же экземпляр работает по принципу магнитного эффекта. Его составными частями выступают статор, ротор и магнит. На первый магнитное поле имеет огромное воздействие. Материал второго выбирают таковым, чтобы на него магнит не имел никакого влияния. Расстояние между элементами ДПДЗ не изменяется и подбирается на этапе сборки. Стоит ли говорить, что бесконтактный датчик не ремонтируемый.

Сама же замена займет у вас намного меньше времени, чем выбор устройства. Несмотря на то, что процесс довольно прост, рассмотрим его подробно.Подготавливаем крестовую отвертку, уплотнительное кольцо для дроссельного патрубка и, конечно же, саму деталь. Замена начинается с отключения зажигания, если авто было заведено. Открываем капот и не забываем отключить аккумулятор. Чтобы это сделать, снимаем минусовую клемму.

Установка ДПДЗ

Теперь находим датчик на дроссельном патрубке и снимаем с него колодку с проводами, скорей всего вам придется отжать специальную пластиковую защелку. Затем откручиваем крепежные болты и демонтируем прибор.Между ДПДЗ и патрубком находится поролоновое кольцо, обязательно нужна и его замена. И только после этого можно установить сам датчик. Крепко зафиксируйте прибор болтами, в противном случае вибрация не пойдет ему на пользу и спровоцирует выход из строя. Подключаем обратно колодку со всеми проводами. Иногда аккумуляторную батарею забывают отключить, в этом случае необходимо обесточить ее хотя бы на пять минут после установки нового прибора и подключения к нему колодки.

Проверить, правильно ли работает элемент, можно следующим образом.Открываем заслонку и тянем за тросики газа, чтобы проверять сектор привода ДПДЗ. Если же положение положения не изменяется, то установить датчик заново. При этом поворачиваем его на 90 градусов по отношению к оси заслонки. И напоследок проверьте тестером напряжение, если его совпадают с указанными выше, то прибор исправен.

Призрачные возможности ремонта

Сразу следует сказать, что ремонт датчиков положения дроссельной заслонки происходит крайне редко. Во-первых, сама деталь, даже наиболее дорогостоящая, стоит всего несколько долларов, и есть смысл потратиться. Во-вторых, ремонт в большинстве случаев попросту невозможно, например, восстановить истершийся слой основы. Однако в некоторых моделях можно немного сместить резистивные дорожки относительно ползунка и тем самым продлить прибору жизнь.

Ремонт датчика положения дроссельной заслонки

Итак, на датчикх есть специальный винт. С его помощью фиксируется положение дорожек.Если они уже износились, то следует ослабить этот самый винт, так немного поменяется местоположение ползунка, и с заменой прибора можно немного потерпеть. Но только не рассчитывайте на долгосрочную отсрочку. Естественно, помним, что бесконтактный ДПДЗ не подлежит починке. На этом с регулировкой, ремонтом и заменой датчика положения дроссельной заслонки закончено, теперь можно еще несколько лет эксплуатировать авто и даже не задумываться о подобных элементах.

Оцените статью: Поделитесь с друзьями!

Регулировка дроссельной заслонки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Сегодня мы будем регулировать дроссельную заслонку, на инжекторных автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

Когда нужно регулировать дроссельную заслонку на ВАЗ 2108-ВАЗ 21099?
Дроссельная заслонка подлежит регулировке, при:
1) Не полном ее открывании.
2) Или же при не полном ее закрывании.

Что нужно для регулировки дроссельной заслонки на ВАЗ 2108-ВАЗ 21099?
1) Отвертки.
2) Гаечные ключи.

Как проверить нуждается ли дроссельная заслонка в регулировке на ВАЗ 2108-ВАЗ 21099?
1) Для начала отсоедините воздушный шланг, который обозначен буквой «А», от патрубка дроссельной заслонки, а так же вместе с ним соедините шланг большой ветви вентиляции картера, который обозначен буква «Б».

Примечание!
О том как правильно отсоединить воздушный шланг от патрубка дроссельной заслонки, см. в статье «Замена дроссельной заслонки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099», в рубрике: « снятие », в предложении «2-3»!

2) После чего посадите человека одного за руль вашего автомобиля, и попросите его выжать педаль газа, до упора.

3) А вы в это время посмотрите в каком положении у вас встала дроссельная заслонка.

Примечание!
Дроссельная заслонка должна быть полностью открыта!

4) Затем попросите помощника убрать ногу с педали газа.
5) А вы в это время проверьте положение встала дроссельной заслонка, она должна быть полностью закрыта.

Примечание!
Если дроссельная заслонка не полностью открывается, или же не полностью закрывается, то в таком случае отрегулируйте ее!

Как отрегулировать дроссельную заслонку на ВАЗ 2108-ВАЗ 21099?

Неполностью открывается дроссельная заслонка:

1) Для того, что бы отрегулировать положение дроссельной заслонки, немого ослабьте гайку троса под буквой «Б», и в это же время заворачивая гайку под буквой «А», добейтесь того, что бы дроссельная заслонка полностью открывалась.

Неполностью закрывается дроссельная заслонка:

1) Немного ослабьте гайку под буквой «А», и после чего заворачивая гайку «Б», добейтесь того, что бы дроссельная заслонка полностью закрывалась.

Важно!
1) С тросом дроссельной заслонки обращайтесь аккуратно, не повредите его!

Для новичков!
Вопрос: Где находится дроссельная заслонка, в инжекторном двигателе на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099?
Ответ:

Регулировка датчика положения дроссельной заслонки Чери Тиго

Автомобили сегодняшнего дня разительно отличаются от авто двадцати, да и десятилетней давности.

Всему «виной» постоянный и стремительный прогресс в области электроники, науки и техники.

Сегодня в современных моделях автотранспортных средств появляются новые функции, электронные устройства и системы, облегчающие управление, а также работу многих остальных агрегатов.

И в первую очередь это касается работы силового агрегата.

. вполне естественно.

Сегодня работой двигателя управляет и контролирует ее единый узел — электронный блок управления .

Работа его основывается на сборе, систематизация данных от системных датчиков, системы на всех важных узлах и устройствах двигателя.

Одним из таких важных контролирующих устройств работы двигателя является датчик положения дроссельной заслонки .

Это один из самых современных устройств, разработанных специально для использования на двигателе, в которых впрыск воздушно-топливной смеси осуществляется автоматически или с помощью ЭБУ.

Вполне естественно, что этот датчик устанавливается в системе питания такого мотора.

Более того, обеспечивается контроль за положением дроссельной заслонки и передача информации об этом ЭБУ, устанавливается такое устройство непосредственно на её корпусе , соединяясь при этом с осью заслонки.

В зависимости от силы давления водителя на педаль акселератора в салоне машины, датчик положения дроссельной заслонки по команде блока управления открывает эту заслонку, поставляя при этом строго ограниченную порцию рабочей смеси в камеру сгорания силового агрегата.

Поэтому от состояния этого устройства, его правильная регулировка, напрямую зависит резвость и ритм работы двигателя, а также расход топлива при этом.

Регулируемый самостоятельно датчик положения дроссельной заслонки Chery Tiggo

Представляем статью мы расскажем о том, как правильно самостоятельно отрегулировать датчик положения дроссельной заслонки на Чери Тиго .

• Как правило, если двигатель вашего автомобиля работает нормально и расход топлива вас полностью устраивает, нет необходимости выполнять лишний раз настройку этого датчика.
• Просто лишний раз не стоит туда лазить.
• Но, появились основания для такой регулировки, то естественно это сделать.
• Но, для того, чтобы провести регулировку ДПДЗ (датчик положения дроссельной заслонки), необходимо запастись щупом или специальным измерительным прибором.
• В нашем случае мы включили обычный тестер и подключили его выводы к датчику и к минусовой клемме аккумулятора, приённом зажигании показания 0,54В.

• Это напряжение сигнала, выходящего с этого датчика в настоящий момент.
• Для того, чтобы отрегулировать сам ДПДЗ, разъединить на нём разъём и снять с него резиновое кольцо.

• Этот разъём находится ближе к лобовому стеклу .В нём имеется три провода или контакта.

• Средний из них или нижний — это сигнал, правый от вас будет плюсовый провод подачи напряжения, а левый, естественно, минусовый.

• Датчик поэтому минусовый провод тестера подключаем к соответствующему контакту разъёма, плюсовый к контакту сигнала.

• Затем аккуратно вставляем этот разъём с подключенными проводами тестера на своё место.

• После этого включаем снова зажигание, запускаем двигатель и смотрим на показание прибора.

• Тестер показывает в этом случае 0,52В.
• После этого закручиваем регулировочный болт до тех пор, пока сама заслонка перестанет цеплять корпус.

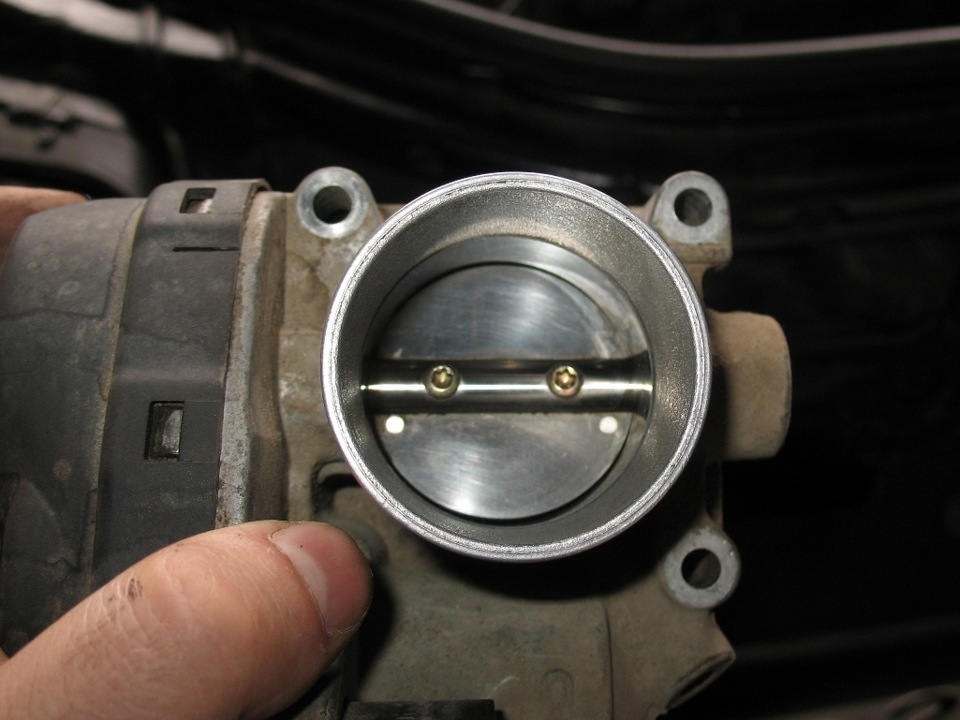

• Другими словами, добиваемся такого положения, когда дроссельная заслонка Чери Тиго у нас будет полностью закрытой.
• После этого начинаем постепенно отпускать этот болт и проверяем, цепляет ли заслонка корпус.

• Отпускаем чуть-чуть болт и проверяем рычаг заслонки, цепляет он корпус или нет.

• В результате добиваемся положения, когда рычаг заслонки перестаёт цеплять её корпус.
• Это будет значить, что сама дроссельная заслонка находится в минимальном положении или практически полностью закрыта с минимальным просветом.
• Наш тестер показывает в этом положении 0,382В.

• А в мануале написано, что показания в этом положении должны быть в пределах 0,59-0,61В.
• При этом, повернув немного ДПДЗ вперед-назад, мы увидим, что показания прибора начнут меняться.
• Максимальное показание в этот момент может достичь 0,667В.

• Опустив, то есть открыв максимально дроссельную заслонку, у нас всё равно не получилось выставить по прибору требуемые, поскольку в этом случае банально не хватило хода самого датчика.
• Поэтому нам пришлось немного увеличить отверстия в самом ДПДЗ, куда вкручиваются два болтика.
• После этого мы могли уже больше проворачивать его, чем это предусмотрено конструкцией.
• Теперь нужно иметь в виду, что разница в показаниях напряжения между включенным только зажиганием и запущенным двигателем совсем несущественная.
• А поэтому при включённом зажигании мы выставляем показание тестера с помощью болтиков датчика положения дроссельной заслонки на уровень 5,94В.

• Дальше запускаем двигатель авто и смотрим, что прибор показывает ровно 6,00В.

• Это в принципе в пределах нормы.
• Но, мы с помощью болтиков на датчике максимально приблизить это показание к тому, что было при выключенном двигателе.

• Но, сделать нам в этом случае практически не удалось ничего. Поэтому оставляем так, как есть.
• Фиксируем болтики в этом положении.
• После этого нужно откинуть одну из клемм аккумулятора на 15-20 минут, чтобы сбросить все показатели на ЭБУ машины.
• И уже затем можно одевать клемму на место и с удовольствием эксплуатировать автомобиль свой дальше.
• А наш рассказ о самостоятельной регулировке датчика положения дроссельной заслонки Чери Тиго на этом окончании

Регулировка датчика положения дроссельной заслонки Дэу Сенс, ЗАЗ Шанс 1.3

Одним из важных блоков автомобиля является датчик положения дроссельной заслонки . холостого хода. Рассматривать их в данном случае необходимо как блоки, отвечающие за стабильность холостых оборотов.

Стоит заметить, что на Дэу Сенс установлен дроссельный блок и РХХ, рассчитанные на напряжение, заранее превышающее нормальное значение.Из-за этого практически все владельцы сталкиваются с проблемой повышенных холостых оборотов.

Датчик положения дроссельной заслонки отвечает за передачу данных в ЭБУ , согласно которому происходит формирование топливовоздушной смеси. В частности, речь идет об угле открытия заслонки, а также потребляемого воздуха.

В результате этого происходит увеличение или снижение подачи бензина в камеру сгорания, что позволяет обеспечивать стабильную работу двигателя .

Регулятор холостого хода, в свою очередь, отвечает за подачу в камеру сгорания необходимого объема воздуха при закрытой дроссельной заслонке. Происходит это благодаря открытию клапана , который пропускает воздух в обход заслонки.

Данный датчик довольно чувствителен к показаниям напряжения, который подается на него. В данном случае это значение не должно быть минимально установленным, но именно здесь и возникли ключевые проблемы.

Решаем проблему холостых оборотов Дэу Сенс

Относительно датчика положения дроссельной заслонки — его в данной модели автомобиля отрегулировать особо не получится. Блок ЭБУ воспринимает холостой ход как нулевую отметку.

На автомобилях модели данной дроссельная заслонка поддается регулировке исключительно в полностью открытом положении. При полностью закрытой заслонке калибровка не проводится.

Если датчик не работает, то простая его замена на новый также особого эффекта не принесет.Скорее можно будет столкнуться с проблемой повышенных холостых оборотов, которую можно решить просто так не удастся. Это связано с тем, что на Дэу Сенс 1.3 установили дроссельный блок с ВАЗ 2112.

Проблема заключается в том, что в ВАЗ в ЭБУ вшиты показания отключения регулятора холостого хода при напряжении 0,7 В. Конструкция дроссельного блока и датчика таким образом, чтобы обеспечить соответствующий параметр — отключение РХХ при 0,7 В.

То есть при полностью закрытой дроссельной заслонке напряжение на управляющем канале датчика положения дроссельной заслонки должно быть меньше 0,7 В.Но проблема в том, что в ЭБУ Дэу Сенс заложено значение в 0,5 В.

Подключаем тестер к датчику, что он передает значение на ЭБУ в 0,57 В при полностью закрытой дроссельной заслонке.

При полностью открытой дроссельной заслонке показатель вырастает до 4,15 В, что вполне неплохо.

Подключение нового датчика РХХ обеспечивает значения 0,36 В при заглушенном двигателе.

При запуске показатель двигателя вырос до 0,39 В, но все равно ниже 0,5 В. Холостые обороты выровнялись, все работает просто отлично.

При регулировке датчика РХХ при достижении отметки в 0,5 В и выше начинаются проблемы с холостыми оборотами. Они повышаются, что отчетливо слышно даже по работе двигателя автомобиля.

Стандартные ушки на датчике РХХ не дают свободно его регулировать, то пришлось немного их расточить. После этого удалось без проблем провести регулировку, и холостые обороты на Дэу Сенс пришли в норму.

Теперь при полностью закрытой дроссельной заслонке напряжение составляет 0,48 В, что уже входит в нормальные показатели и позволяет двигателю на холостых оборотах работать без лишней нагрузки.

При полностью открытой заслонке напряжение составило 4,1 В, что также можно назвать отличным результатом.

Но появляется еще одна проблема. При малейшем загрязнении дроссельной заслонки показания датчика увеличиваются, и проблема с холостыми оборотами возвращается. Приходится регулярно промывать заслонку, что требует навыков и времени.

Решить проблему можно только посредством подбора датчика — они могут отличаться по сопротивлению, хотя номер будет один и тот же. В идеале подобрать датчик со значением при закрытой заслонке хотя бы 0,4 В, а лучше и вовсе — 0,35 В. В таком случае мыть заслонку регулярно не придется.

Конечно, можно еще одним кардинальным путем — заменить прошивку в ЭБУ Дэу Сенс, и выставить необходимые параметры. Однако делать это сложно, дорого и не всегда оправдано. Датчик все-таки подобрать легче.

Регулировка датчика положения дроссельной заслонки L15A — Ремонт мото, авто и заказ запчастей

Так что лучше чем-нибудь заткнуть шланки например болтами и запастись ОЖ. Смачиваем ВДэшкой и выкручиваем. Берём деревянный брусок и упираем его в угол, помеченный стрелкой. Постукиваем регулировку дроссельной заслонки honda по бруску, пока заслонка не поддастся. Вот тут то и начинается самое сложное, очистить все эти остатки. Терпение вам не помешает.

Хонда Аккорд. Чистка дроссельной заслонки и регулировка ДПДЗ на двигателе F20B SOHC.

Так же чистим блок дросельной заслонки, докуда дотянемся. При чистке стараемся не допускать стикания грязи вниз в коллектор. Задача вычистить грязь, регулировка дроссельной заслонки honda не даст ее в коллектор Особого результата чистки БДЗ не даст, так После того, как он надлежащим на своем месте, его нужно повернуть до полного совпадения крепежных отверстий самого датчика и отверстий на корпусе заслонки, после чего соединяются с помощью винтов крепления.

Настройку начального положения датчика проще всего выполнять прямо на автомобиле. После его установки при выключенном зажигании выполняется регулировка дроссельной заслонки датчика honda разъема, включая дальше зажигание и проверяют напряжение на сигнальном выводе. Значение должно соответствовать менее 0,7 V, если показатель больше, то нужно сориентировать датчик до нужного Вам значения путем ослабления винтов крепления.

Регулировка дроссельной заслонки Что бы отрегулировать дроссельную заслонку, первым делом выключите зажигание автомобиля, чем Вы обеспечите ее закрытие, отключите разъем датчика, сразу проверив наличие проводимости между клеммами, то это значит, что ДПДЗ следует настроить и отрегулировать.

Теперь, когда заслонка регулировка дроссельной заслонки honda в закрытом положении, следует использовать щупом, располагающимся между рычагом и винтом также, там находится прокладка корпуса дельной заслонки. Используя омметр или любой другой аналогичный приборубедитесь, что и здесь напряжение отсутствует, в противном случае, если прибор регулировка дроссельной заслонки honda его присутствие, значит можно сделать вывод о неисправности датчика и произвести его замену на новое устройство.

Когда все хорошо, то регулировка продолжается в обычном порядке: после выполнения регулировки, регулировка дроссельной заслонки honda плотность фиксации винтов на датчике, так как в ходе работы работы они могли ослабиться и разболтаться. Что нужно и как настроить дроссельную заслонку? Важность процедуры или адаптации дроссельной заслонки трудно переоценить, однако, далеко не каждый водитель знает, что она из себя представляет.

Настройка дроссельной заслонки — повышает эффективность двигателя

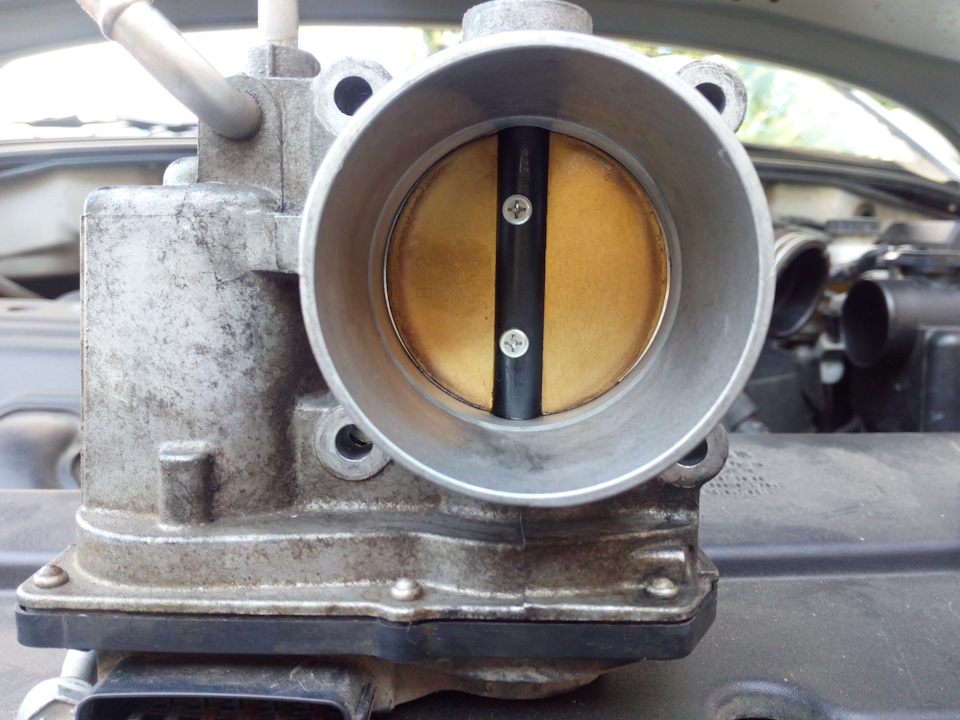

регулировка дроссельной заслонки honda Сейчас мы попробуем разобраться в данном вопросе.При работе дроссельного узла любого современного автомобиля, на поверхности заслонки постепенно накапливаются загрязнения разного рода — будь то пыль, сажа или технический смазочный материал.

Со временем, все они формируют довольно приличный слой, который уменьшает воздушный зазор между заслонкой и воздуховодом транспортных средств.

Наличие зазора установленной нормы, очень важный момент в вопросе нормального функционирования силового агрегата машины, благодаря именно ему обороты холостого хода придерживаются нужного уровня.

При его уменьшении, ЭБУ электронный блок управления автомобиля посылает команду для приоткрытия заслонки определенных коэффициентов, учитывающих изменения ее регулирования дроссельной заслонки Honda. Некоторое время, электронному блоку удается очистить дроссельной заслонки honda воздушный зазор на постоянном уровне, но все равно, рано или поздно, дроссель придется чистить от накопившейся грязи.

Выполнив промывку узла, Вы увеличились как увеличились обороты двигателя, благодаря тому, что с дроссельной заслонки освободится от ненужного слоя и станет.

Не ограничивается одним только после промывочного периодом узла, но требуется в ряде других случаев.

К примеру, после полной разрядки аккумуляторной батареи машины; после снятия или замены педали акселератора; после или замены повторного подключения ЭБУ транспортные средства.

Эта функция осуществляется за счет его связи с блоком управления двигателем.Сигналы, поступающие от датчика, способствуют подаче команды от регулирования дроссельной заслонки Honda управления для увеличения количества впрыскиваемой горючей смеси.

Таким образом, рабочая смесь обогащается, и работа мотора приближена к максимальным оборотам.
