Установка сигнализации своими руками: пошаговая инструкция с видео

Сегодняшняя статья будет полезна всем тем, кто решил самостоятельно установить на свой автомобиль сигнализацию, кстати о том как ее выбрать читаем здесь. В большинстве своем данная процедура не требует специальных навыков. Однако, если такие слова как: «аккумулятор», «паяльник», «полярность», вам ничего не говорят, то, наверное, дальше эту статью читать не стоит, а лучше поберечь свое время и свой автомобиль и доверить установку сигнализации на свой автомобиль профессионалам.  Всем же остальным, кто чувствует свои силы и готов в неимоверных позах лежать в своем авто, присоединяя очередной контакт сигнализации к штанной проводке, будет очень полезно почитать, как установить сигнализацию своими руками, что описано ниже.

Contents

Достоинства установка сигнализации на авто своими руками

Хотелось бы сразу отметить главное достоинство собственноличной установки автосигнализации: устанавливая ее самостоятельно, без посторонних советов, вы избежите шаблонов установки, коими страдают специалисты, устанавливающие ее повсеместно. Ведь злоумышленнику достаточно один раз выяснить, по какому принципу, куда и коим образом устанавливается блок сигнализации  и его вспомогательные элементы, и все вся клиентура данного мастера под угрозой. А если еще учитывать и тот момент, что часть современных автосигнализаций подразумевает отключение штатных защитных устройств, то такая сигнализация наоборот, не защитит ваш автомобиль, а поможет вам от него поскорее избавиться.

Комплектация автосигнализации

Итак, посмотрим, что мы имеем на первоначальном этапе: автомобиль – 1 шт., коробка только недавно приобретенной сигнализации – 1 шт. Сперва вам необходимо от корки до корки изучить те все инструкции и указания, кои производитель сигнализации вложил в коробку. В большинстве своем, если это конечно не безымянное детище некого китайского мастера, а устройство от популярных и известных производителей, то всю необходимую информацию для установки сигнализации своими руками в тексте и хороших иллюстрациях вы там и найдете.

Сегодня, к примеру, базовая версия автосигнализации с двухсторонней связью обычно имеет следующую комплектацию:

  1. Непосредственно сам блок сигнализации — небольшая коробочка, по размеру чуть больше пачки сигарет. В эту коробочку установленная вся аппаратная логика и силовые переключатели, необходимые для использования сигнализации. Небольшой размер современных блоков позволяет наиболее глубоко и труднодоступно для злоумышленника скрыть место установки данного блока. Наиболее популярное расположение данного девайса — под приборной панелью. Такое расположение, в первую очередь,  обусловлено своей труднодоступностью, а также тем, что в данном месте проходит большинство проводов штатной автомобильной электропроводки,  к которым необходимо будет подключиться.
  2. Антенна. Здесь ничего сверхъестественного, небольшая пластиковая коробочка, чаще всего со встроенным индикатором состояния автосигнализации. Основные требования к ее установке, это располагать ее как можно выше и избегать контактов с металлом кузова. В большинстве своем ее крепят под салонное зеркало заднего вида на стекло. Подводящий ее кабель замечательно прячется под обшивку потолка и под декоративный элемент правой либо левой стойки кузова, ну, а далее непосредственно идет к блоку.  От себя еще добавлю, что перед тем, как вешать антенну и проводить кабель, оцените длину последнего.  Очень часто ее хватает чуть ли не впритык, а лишний обход какого-нибудь препятствия может закончиться, сами понимаете, не лучшим образом для вас.
  3. Датчик удара. Это блок, практический такого же размера как антенна. На нем вы увидите один или два светодиода, в зависимости от уровней срабатывания,  и один или два регулирующих винта, для настройки оптимальной чувствительности датчика. Крепить его необходимо жестко к кузову автомобиля и желательно ближе к его центру. Оптимальным месторасположением будет промежуток между двумя передними сиденьями, если, конечно, есть возможность его туда спрятать, и вам хватит для этого длинны провода.
  4. Кнопка управления и программирования блока сигнализации — небольшая кнопка с подводящими проводами, чем-то напоминающая старую добрую кнопку квартирного звонка, только уменьшенную в несколько раз.
    Ее необходимо расположить оптимально удобно для себя и наиболее скрытно для потенциального злоумышленника. Так как благодаря ей, зная марку сигнализации, можно довольно быстро отключить всю сигнализацию, не раскурочившая вовсе всю панель в поисках блока. Небольшой совет: действуйте нестандартно. К примеру, как вариант, ее можно подвести к неиспользуемой кнопке, либо установить такую в штатное место, конечно, если ваш автомобиль не полностью укомплектован, когда все данные штатные места заняты. Помните, лучшее место, чтобы что-то спрятать — это место, расположенное на самом виду, но не выдающее себя.
  5. Сирена. Ее вы должны сразу узнать, она похожа на небольшой громкоговоритель. Устанавливается она, в большинстве своем, в подкапотное пространство.  Но при ее установке есть свои маленькие нюансы. Во-первых, она и подходящий к ней провод должны быть недоступны снизу автомобиля, а, во-вторых, желательно располагать ее с наклоном рупора вниз, чтобы конденсат, который будет образовываться, стекал вниз, а не в чашу рупора.

В основном я перечислил весь стандартный набор подобных автосигнализаций. Конечно, в зависимости от производителя и модели в коробке еще будут лежать соединительные элементы, концевики капота и багажника, реле дополнительных функций и блокировок многое другое.

После изучения самой автомобильной сигнализации, стоит выявить места вживления ее в ваше авто, а точнее изучить схему электропроводки автомобиля и найти оптимальные точки подключения. Конечно, марок автомобилей много и все производители имеют свои особенности, но основной алгоритм подключения, в общем, остается один.

Инструкция по установке сигнализации

Итак, в первую очередь вам необходимо найти места постоянной запитки блока сигнализации. Если с  «минусом» все понятно, это корпус авто, то с постоянным «плюсом» могут возникнуть проблемы. Ищите его либо среди проводов замка зажигания либо, как вариант, можете протянуть провод непосредственно от аккумуляторной батареи.

Подключение световой сигнализации

Что касается световой сигнализации  — это моргание сигналами поворотов либо ближним светом фар, то она организуется, как вы уже, наверняка, поняли, двумя способами.

  1. В первом случае — подключения к сигналам направления поворота, стоит обратить внимание на выключатель аварийной сигнализации, непосредственно в нем сходятся провода обоих бортов  указателя поворотов.
  2. А во втором, при подключении к свету основных фар, стоит найти и разобраться в контактах реле ближнего света. Причем подключаться необходимо не напрямую к проводу, идущему на лампу фары, а к проводу управления реле.

Подключение к центральному замку

Наибольшие сложности обычно вызывает подключение к центральному замку. Причиной этого служит разнообразие конструкций данного устройства, его управляющей полярности и другим особенностям. Современные устройства автосигнализации учитывают большинство этих особенностей и предлагают различные схемы подключения. Внимательно изучите инструкцию производителя автосигнализации и электрическую схему вашего авто. Точкой подключения, скорей всего, станет блок управления центральным замком, читаем точки подключения сигнализации. Его месторасположение бывает весьма неожиданным и не очень удобным. Так, в некоторых автомобилях можно подключить систему к уже имеющейся кнопке салонного управления центральным замком, которая располагается либо на центральной консоли, либо на водительской двери. А в некоторых автомобилях и вовсе может отсутствовать центральный замок либо электрический привод замков дверей, в данном случае вам придется позаботиться о приобретении таких устройств. Сегодня таким устройством можно укомплектовать практический любой автомобиль, не зависимо от того, предусматривал такую возможность производитель автомобиля либо нет. Подключение его к вашей охранной системе, возможно, потребует покупки также и дополнительных реле, так как установленные в самом блоке охранной системы силовые ключи, возможно, не справятся с необходимой нагрузкой. Поэтому здесь придется вспомнить курс школьной физики и разобраться с суммарной силой тока  электрозамков и допустимой нагрузкой  в блоке сигнализации.

Подключение концевиков багажника и капота

Ну, подключение концевиков капота и багажника не должно составить большой проблемы. Здесь либо придется найти провода штатных устройств и подключится непосредственно к ним, либо установить имеющиеся в комплекте устройства и протянуть к ним провода.

Подключение контактов открытия дверей

А вот подключение к контактам открытия дверей может вызвать проблему, поскольку такие контакты могут объединяться непосредственно в блоке управления подсветкой салона. Точку подключения в этом случае стоит поискать в электрической схеме данного элемента, досконально ее изучив, либо, как более простой и быстрый вариант, можно просто спросить о ее нахождении на форумах автоклубов вашей марки авто. Скорее всего, эта проблема уже давно решена до вас.

Подключение сирены, датчиков и других проводов согласно схемы также не должно составить особых проблем.

Кстати, хотелось бы настоятельно порекомендовать, надежно изолировать места подключения, да и вовсе прятать провода автосигнализации, замаскировав их под стандартную проводку. Это, во-первых, убережет вас от короткого замыкания, а, во-вторых, не выдаст, где расположен сам блок автомобильной сигнализации.

Регулировка датчика удара

После подключения вам будет необходимо еще отрегулировать датчик удара.  Его регулировка сводится к увеличению либо уменьшаю его чувствительности непосредственно винтами, расположенными на нем. Пробуйте вращать винт и стучать по автомобилю ладонью руки, тем самым определяя оптимальную чувствительность. После настройки датчика удара, возможно, придется произвести изменения в программировании самого блока автомобильной сигнализации. Это не сложно сделать, следуя инструкции производителя и ваших параметров авто.

Вот и все. Теперь вам останется лишь установить на место все снятые панели обшивки и наслаждаться удобством и спокойствием, которое подарит вам автомобильная сигнализация.

Установка сигнализации на автомобиль своими руками с автозапуском Видео

Рекомендую прочитать:

Установка сигнализации на автомобиль своими руками » АвтоНоватор

По большому счету автосигнализация на машину устанавливается самостоятельно всего в трех случаях, каждый из которых – результат определенных причин. Вопрос о том как установить сигнализацию на автомобиль своими руками возникает если наступила напряжённое время для семейного бюджета, если владельцу доставляет огромное удовольствие самому проводить дооборудование авто, в том числе и установку сигнализации, и, если собрана самодельная сигнализация для автомобиля.

Что нужно знать при самостоятельной установке сигнализации

Любая из этих причин, когда устанавливается сигнализация на автомобиль своими руками, заслуживает уважения – это ваш выбор и ваша работа. Для тех, кто только начинает свое знакомство с устройством авто, и это доставляет ему определенное удовольствие, мы попробуем рассмотреть основные моменты того, как поставить сигнализацию на авто, и что при этом необходимо учесть.

При всем многообразии брендов Mongoose, Alligator Sheriff, Tomahawk, Pantera, StarLine, Scher-Khan и т.д., существует такое же многообразие схем установки сигнализации на авто. Это к тому, что выводы с одним и тем же цветом или маркировкой могут отличаться разными функциями.

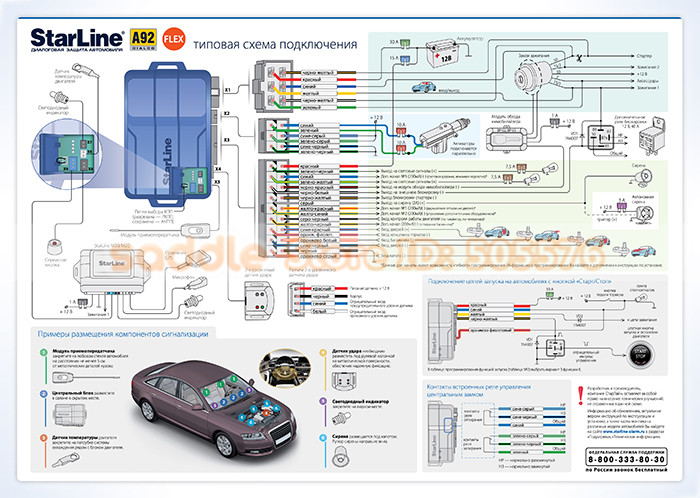

При выборе автосигнализации, и в дальнейшем, при её монтаже, основным документом, на который вам нужно ориентироваться является схема установки сигнализации на авто. Если у вас самодельная сигнализация для автомобиля, то мы надеемся, что вы знаете, куда какой вывод ведет.

Процесс установки сигнализации своими руками можно условно разделить на три этапа. Вот мы их и рассмотрим.

Материалы и инструменты для самостоятельной установки

В первую очередь виновница торжества – автомобильная сигнализация с инструкцией по установке.

  • Мультиметр и начальное умение им пользоваться (замер проводимости, напряжения). Желательно приобрести электронный, а не стрелочный для удобства измерения проводимости.
  • Дополнительные провода, так как штатные провода вряд ли справятся со своей задачей по длине.
  • Поролон, желательно серого или черного цвета для упаковки центрального блока сигнализации.
  • Хорошая изолента, двусторонний скотч
  • Из инструментов: торцевой ключ и отвертка для демонтажа панели, дверей, нож для работы с проводами.

Определение места установки сигнализации на автомобиль

Собственно здесь нет необходимости в изобретении велосипеда. Самым удобным местом для установки центрального блока сигнализации являются полости за приборной панелью. Перед производством работ, предварительно обернув блок поролоном, примерьте, где и как ему и вам будет удобнее. Т.е удобно фиксируется и не мешает ничему.

При определении места размещения сигнализации нужно учитывать несколько простых требований:

  • Блок располагается внутри салона в скрытом месте, желательно, чтобы к нему нужно было долго добираться злоумышленнику. Местонахождения его вычислить по проводам несложно, а вот достать… это время.
  • Блок не должен находиться рядом с движущимися деталями и узлами (тросики, тяги и т. д.)
  • Блок не должен быть рядом с источниками тепла или влаговыделения: воздухоотводы от печки или кондиционера.
  • Не располагайте блок рядом с источником приема или излучения радиоволн (радиостанции, телефоны, антенные кабели)
  • Основные подключения к электросхеме автомобиля будут производиться к приборам панели, поэтому дополнительные провода вам понадобятся именно в этом случае.

На что обратить внимание при монтаже автосигнализации:

  • Проводка в районе проём дверь – кузов. Для избежания перегибов и постоянного воздействия на провода следует воспользоваться резиновыми проходными трубками и втулками с достаточным радиусом изгиба.
  • Устанавливать соленоиды в дверях желательно подальше от кнопки тяги открывания двери.
  • Проводка должна протягиваться по потенциально сухим местам кузова. Её крепление и направление осуществлять необходимо при помощи пластиковых хомутов.

Вот таковы основные подготовительные этапы установки сигнализации авто своими руками.

Схемы и точки подключения автосигнализации своими руками к электросхеме автомобиля мы с вами рассмотрим более подробно в следующей теме.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Современный автомобиль уже невозможно представить без автосигнализации. Данная опция необходима для получения определённых гарантий сохранности авто. При установке сигнализации своими руками есть масса преимуществ. Во-первых, это экономия финансов, что учитывая стоимость хорошей противоугонной системы немаловажный плюс.

К тому же, в специализированных центрах установка оборудования может по стоимости сравняться, а то и превысить цену на саму сигнализацию. Во-вторых, это удовольствие от процесса выполнения довольно сложных этапов установки, конечно, если автолюбитель обращается с техникой на «ты».

В-третьих, самостоятельная установка позволяет реализовать индивидуальные решения, например, выбор места для монтажа блока управления и другого оборудования из стандартного комплекта. И ещё небольшой совет, не стоит использовать для соединения контактов и проводов сигнализации стандартные зажимы из комплекта. Так злоумышленники легко определят, в каком месте обрезать проводку и отключить защиту. Лучше использовать старую добрую изоленту, чтобы было непонятно откуда и куда идут провода.


Удачи вам, любители своего автомобиля.
