Как подключить стробоскоп при проверке момента зажигания

Для того чтобы наиболее точно установить начальный угол опережения зажигания (момент зажигания) на карбюраторных двигателях автомобилей ВАЗ 2108, 2109, 21099 необходимо подключить специальный прибор —  стробоскоп.

Как подключить стробоскоп при проверке момента (угла опережения) зажигания на ВАЗ 2108, 2109, 21099

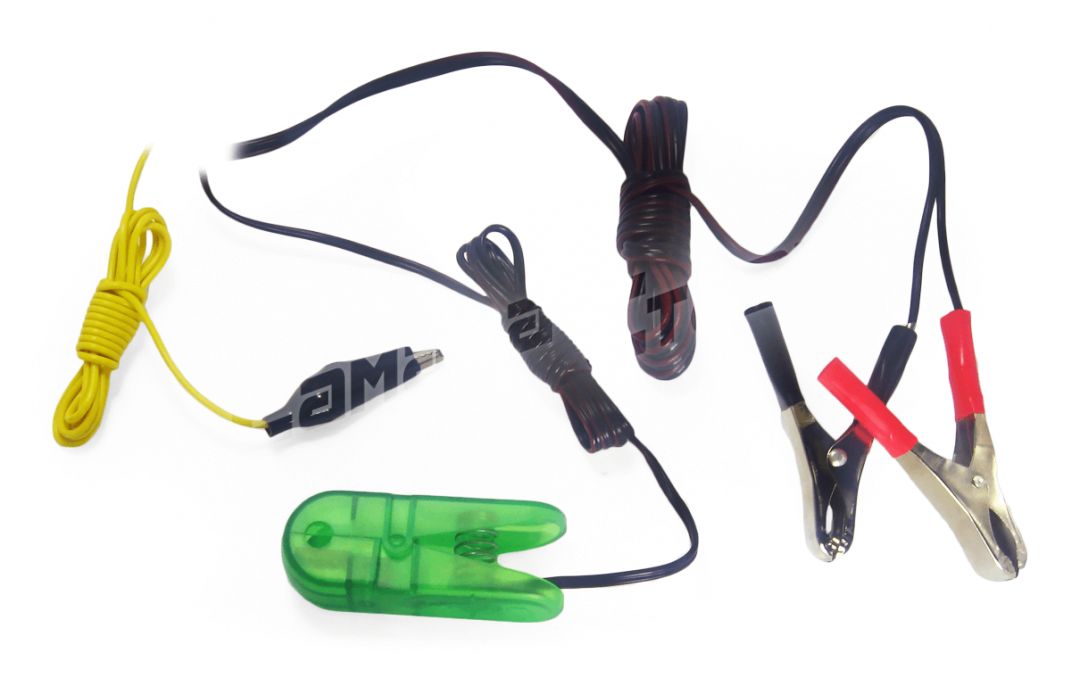

— Присоединение клемм стробоскопа

Минусовая (обычно черная) клемма стробоскопа присоединяется к минусовому выводу аккумуляторной батареи.

Плюсовая (обычно красная) клемма стробоскопа присоединяется к плюсовому выводу аккумуляторной батареи.

Третью клемму стробоскопа (в нашем случае зажим) присоединяем на высоковольтный провод свечи зажигания первого цилиндра двигателя. Рядом с его наконечником.

Возможны некоторые варианты подключения клемм трамблера, так как форма клемм у них может быть разная и способ присоединения может различаться. Например, минус на прибор можно взять с любой детали двигателя. Плюс с вывода «Б+» катушки зажигания. Центральная клемма может насаживаться прямо на свечу зажигания, а сверху на нее одевается наконечник высоковольтного провода. Для присоединения центральной клеммы может быть задействован провод либо первого, либо четвертого цилиндра.

В любом случае такие варианты подключения стробоскопа не влияют на его работоспособность.

— Работа стробоскопа

Запускаем двигатель и направляем луч стробоскопа в лючок на картере сцепления. В свете луча будет видно насколько смещена метка на маховике относительно среднего треугольного выреза шкалы градусов в лючке. Для корректировки ее положения и установки требуемого угла опережения зажигания нужно ослабить три гайки крепления трамблера и чуть-чуть повернуть его по часовой или против часовой стрелки.

Подробности установки угла опережения зажигания на карбюраторных двигателях автомобилей ВАЗ 2108, 2109, 21099 и их модификациях в статье «Установка момента (угла) опережения зажигания на ВАЗ 2108, 2109, 21099».

Примечания и дополнения

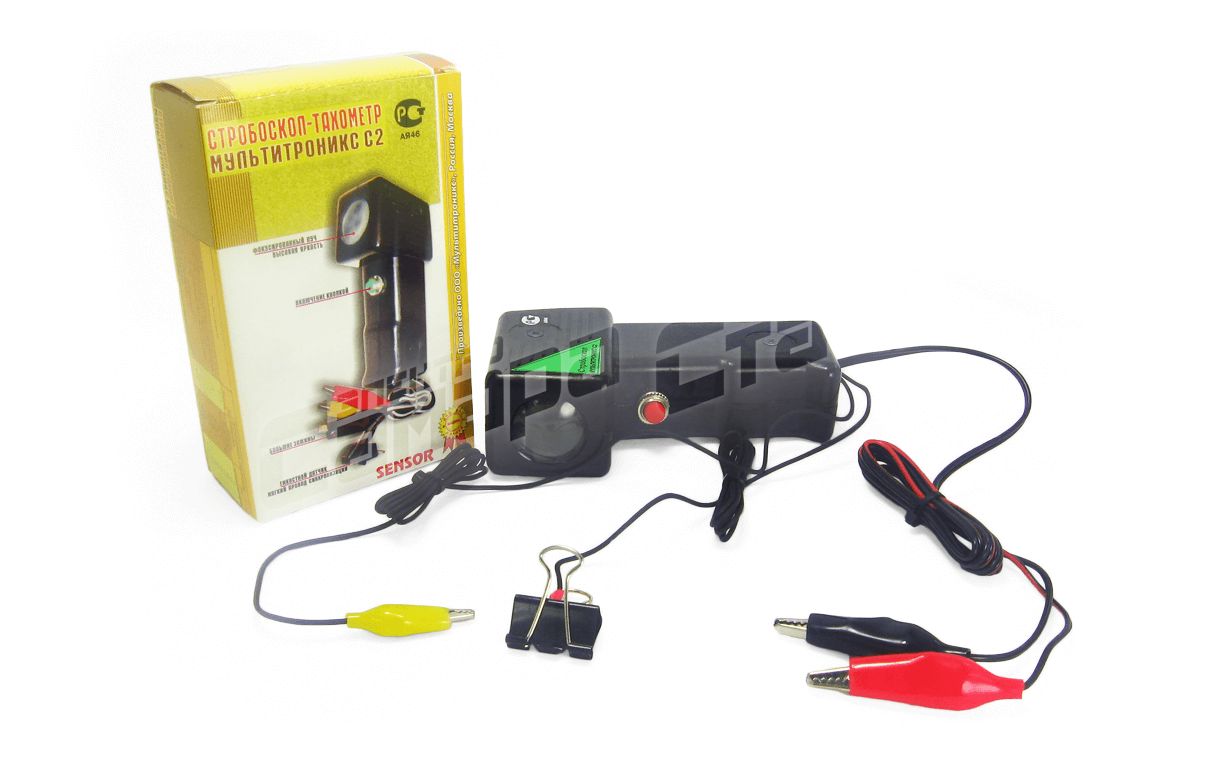

— Стробоскоп — специальный прибор, позволяющий установить начальный угол опережения зажигания.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Сильная и слабая искра на свечах зажигания, причины

— Почему греется катушка зажигания автомобиля?

— Контактный уголек в крышке трамблера, для чего нужен?

— Неисправности трамблера ВАЗ 2108, 2109, 21099

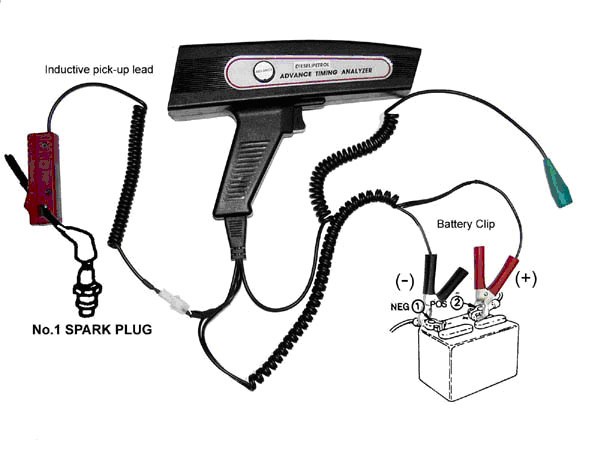

Подключение стробоскопа для проверки или регулировки угла опережения зажигания

Для проверки или регулировки угла опережения зажигания подключите к двигателю стробоскоп следующим образом:

1. Подсоедините провода питания стробоскопа к клеммам аккумуляторной батареи: красный провод — к плюсовой клемме, а черный — к минусовой клемме.

2. Клещами индуктивного датчика стробоскопа охватите высоковольтный провод свечи зажигания цилиндра №1 (рис. 5.34).

Рис. 5.34. Клещи индуктивного датчика стробоскопа охватывают высоковольтный провод свечи зажигания цилиндра №1 в четырехцилиндровом двигателе компании General Motors, оснащенном системой зажигания с механическим распределителем зажигания. Хотя в большинстве двигателей компьютер регулирует угол опережения зажигания, но номинальный (первоначальный) угол все равно можно и нужно проверить и отрегулировать (если это возможно) в процессе тщательной проверки работы двигателя

Как правильно определить цилиндр №1

Приведенная ниже информация поможет вам определить цилиндр №1:

1. Четырех- и шестицилиндровые двигатели.
Во всех рядных четырех- и шестицилиндровых двигателя цилиндр №1 — это самый передний цилиндр двигателя.

2. Шести- и восьмицилиндровые V-образные двигатели.
В большинстве V-образных двигателей цилиндр №1 —это передний левый цилиндр двигателя (стоящий в ряду, находящемся на стороне водительского сиденья). Исключением являются двигатели автомобилей Ford и некоторых моделей Cadillac, у которых цилиндр №1 — передний правый (стоящий в ряду, находящемся на стороне переднего пассажирского сиденья).

3. Двигатели с поперечным расположением.
В большинстве моделей переднеприводных автомобилей с поперечным расположением двигателя цилиндр №1 — это крайний справа цилиндр (на стороне пассажирского сиденья) (высоковольтный провод свечи зажигания которого находится ближе всех к приводному(ым) ремню(ям)).

Проверка поворотом ключа

При правильно установленном угле опережения зажигания прогретый двигатель должен заводиться сразу же после поворота ключа зажигания. Если двигатель, перед тем как завестись, долго запускается, то причиной этого может быть запаздывание зажигания. Если двигатель прокручивается медленно, то возможно, угол опережения зажигания слишком велик. Но если двигатель заводится сразу же, это свидетельство того, что установленный угол опережения зажигания обычно достаточно близок к требуемому, пусть даже и не выставлен точно в соответствии с техническими требованиями. В случае возникновения трудностей с запуском двигателя сначала проверьте правильность установки угла опережения зажигания, и только после этого переходите к диагностике топливной системы или системы электрического пуска. Этот способ проверки может помочь быстро и без каких-либо инструментов и приборов оценить, не связано ли нарушение работы двигателя с неправильной установкой угла опережения зажигания.

Пользуйтесь следующим эмпирическим правилом: если неизвестно, какой из цилиндров в данном конкретном двигателе — цилиндр №1, то это самый передний цилиндр, если смотреть сверху (исключением являются восьмицилиндровые V-образные двигатели компании Pontiac). На рис. 5.35 приведены схемы расположения цилиндра №1 в двигателях разных производителей.

ПРИМЕЧАНИЕ

В двигателях ряда моделей автомобилей установка угла зажигания производится не по цилиндру №1.

Например, в шестицилиндровых рядных двигателях автомобилей Jaguar, выпущенных до 1988 г., она производилась по цилиндру №6, но цилиндры нумеровались от перегородки моторного отсека вперед. Таким образом, цилиндр №6 был самым передним цилиндром. В восьмицилиндровых V-образных двигателях автомобилей компании International Harvester (Navistar) угол опережения зажигания устанавливается по цилиндру №8. Обязательно ознакомьтесь с техническими требованиями и конкретными методиками проверки, составленными для того двигателя, который вы проверяете.

СОВЕТ

Если до цилиндра №1 сложно добраться, например, он находится у самой перегородки моторного отсека или близко к выпускному коллектору, используйте вместо него оппо-зитный, в порядке зажигания, цилиндр. На синхронизации стробоскопического освещения такая замена совершенно не отразится и положение установочной метки по отношению к указателю или градусной шкале, видимое при стробоскопическом освещении, останется на том же месте.

¹Гаситель крутильных колебаний в современных двигателях вмоь вляется привод всех навесных агрегатов двигателя. Очень часто

Как подключить стробоскоп

Автомобильный стробоскоп – это устройство, которое производит быстрые и мощные световые вспышки; наибольшее распространение получили в качестве дополнительного освещения транспортных средств специального назначения. Самыми распространенными считаются белый, желтый, красный и синий цвета.

Наиболее используемые строб лампы бывают трех видов: светодиодные, газоразрядные и галогенные. Газоразрядные лампы все еще используются, но они в большей степени являются не актуальными. Высокие показатели энергопотребления называют одним из главных их недостатков. Широкое же распространение получили светодиодные сигналы в виду их долговечности и простоте в обслуживании. Несмотря на то, что лампы помещаются в блок из нескольких ламп, расход энергопотребления значительно ниже, чем у обычного освещения.  Поэтому многие водители, выбирают светодиодные стробоскопы белого цвета и используют их в качестве обычного ДХО, так как они не создают дополнительного напряжения на сеть и уменьшают расход топлива.

Несмотря на то, что автомобильный стробоскоп чаще используются спецслужбами, такими, как скорая помощь, пожарная, милиция и т.д., в последнее время все чаще их применяют для тюнинга машины. Как правило, их устанавливают на решетку радиатора, на бампер, под бампер, также светодиоды могут встраиваться в фары, либо же освещать салон. Часто можно встретить автомобили, у которых стробоскопы врезаны в противотуманки или же поворотники.

Как правило, большинство моделей стробоскопов, независимо от производителя, имеют несколько режимов работы. Разница заключается в частоте мерцания вспышек в секунду. Среднее число режимов для хорошего стробоскопа составляет от 6 до 9. Довольно популярными у автолюбителей являются так называемые светодиодные блоки. И если раньше такие лампы устанавливались только на машины класса люкс, то теперь часто можно встретить такую подсветку и на бюджетном авто.

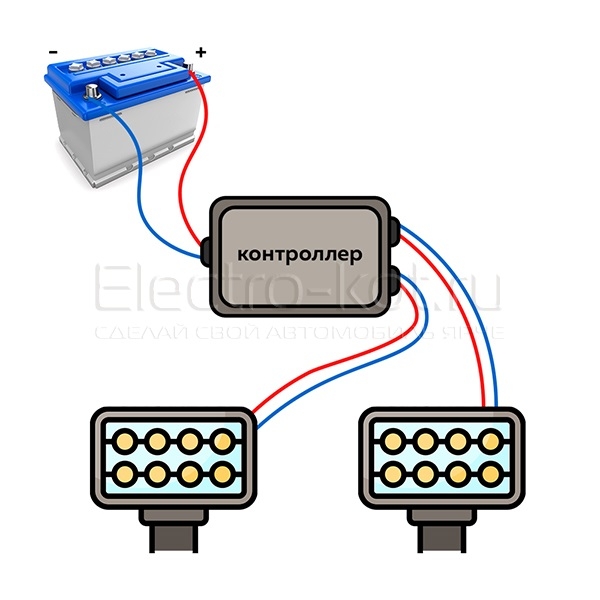

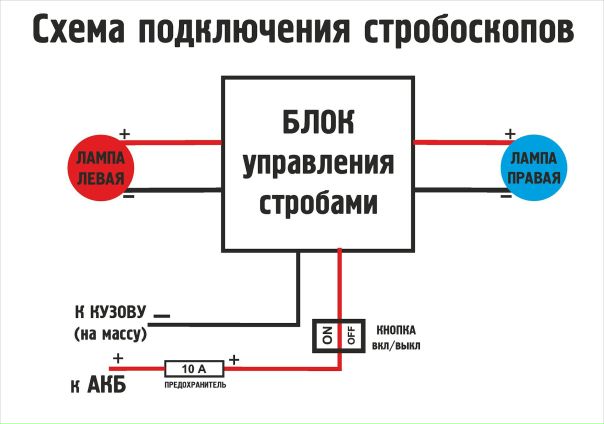

Установка подобного дополнительного оборудования на СТО, как правило, стоит слишком дорого. К тому же это не настолько трудная задача – подключить стробоскоп вы сможете и самостоятельно.В отличие от замены того же ксенона, вам не потребуются дополнительное оборудование и цветовые схемы. Поэтому просто выберете место, куда планируете установить прибор и приступайте. Например, если вы решили поставить строб-блоки к противотуманкам, то все что вам потребуется – это подключить сам блок в ту же цепь, что и противотуманная фара. Фиксация же самого прибора обычно осуществляется при помощи саморезов либо же двухстороннего скотча.

Как работает стробоскоп для установки зажигания

Опытный автомобилист знает ценность правильной установки начального момента зажигания, а также исправной работы таких регуляторов опережения зажигания, как вакуумный и центробежный. Если установить момент зажигания неправильно (причем значительную роль может сыграть отклонение даже на 2-3°), это может стать поводом к повышенному расходу топлива, потере мощности и перегреву двигателя и даже сокращению его срока службы. Поэтому для каждого водителя является очень ценным умение осуществлять проверку и регулировку системы зажигания, хотя эти процессы и относятся к категории довольно сложных. Но если уж автовладелец решился на реализацию данных операций, то первым, чем он должен вооружиться, – это стробоскоп для установки зажигания, который призван упростить процесс обслуживания описываемой системы.

Содержание статьи

Как работает стробоскоп

Автомобильный стробоскоп – это тот простой и доступный прибор, который без труда можно приобрести в магазине и который значительно облегчает жизнь автовладельцу. Ведь при наличии этого механизма даже водитель-новичок сможет проверить и отрегулировать начальную установку момента зажигания не более чем за десять минут, а также проверить оба вида регуляторов (центробежный и вакуумный) на предмет каких-либо повреждений.

Принцип работы данного прибора заключается в стробоскопическом эффекте, суть которого можно пояснить примерно таким образом: если движущийся темноте объект осветить яркой и при этом короткой вспышкой, то он начнет визуально казаться застывшим именно в том положении, в котором вспышка его и застала. К примеру, если освещать вспышками вращающееся колесо с той частотой, которая равна частоте его вращения, то можно так же визуально остановить его. Это легко заметить благодаря положению какой-то метки.

Для того чтобы установить момент зажигания, следует запустить двигатель на холостые обороты, а тем временем при помощи стробоскопа осветить ранее упомянутые метки. Одна из них, которая имеет название «подвижная», располагается на коленчатом валу (альтернативный вариант – на шкиве привода генератора или на маховике), а другая заняла место на корпусе мотора. Вспышки происходят практически одновременно с тем моментом, когда в запальной свече одного из цилиндров происходит искрообразование. Чтобы это происходило, емкостный датчик описываемого устройства крепят к высоковольтному проводу запальной свечи.

В процессе вспышек должны быть видны обе метки. Причем тут действуют такие условия: если метки с точностью расположены друг против друга, то угол опережения зажигания будет оптимальным, а если же подвижная метка сместилась, то положение прерывателя-распределителя нужно откорректировать до совпадения меток.

Основной элемент стробоскопа – это импульсная стробоскопическая лампа безынерционного типа. В данном механизме вспышки осуществляются в тот момент, когда в свече первого цилиндра появляется искра. Как результат: установочные метки вместе с другими элементами двигателя, которые вращаются с коленчатым валом синхронно, в процессе освещения их ранее упомянутой лампой кажутся неподвижными. Данное позволяет осуществлять контролирование правильности установки начального момента зажигания.

Из всего вышесказанного возможным представляется характеристика работы стробоскопа таким образом (вместе с тем объяснится и его устройство): после того, как к аккумулятору подключить выводы, начнет работать преобразователь напряжения, который являет собой мультивибратор симметрического типа. Первоначальное напряжение подается с делителей на базе транзисторов, которые начинают открываться, причем какой-то из них обязательно делает это гораздо быстрее другого. Это становится причиной закрытия другого транзистора, что объясняется прикладыванием с обмоток запирающего напряжения к его базе. После этого транзисторы открываются друг за другом, что становится причиной подключения к АкБ то одной, то другой половины обмотки от трансформатора. В этот же момент в обмотках вторичного типа возникает напряжение, имеющее прямоугольную форму и частоту около 800 Гц, значение чего является пропорциональным количеству витков в обмотке.

В тот момент, когда происходит непосредственно искрообразование, в первом цилиндре импульс высоковольтного типа поступает на поджигающие электроды, расположенные на стробоскопической лампе, через конденсаторы и специальную вилку разрядника от гнезда распределителя. При всем этом энергия, которую накапливает конденсатор, трансформируется в световую энергию от вспышки лампы. После того, как происходит разряд конденсаторов, тухнет и лампа, но конденсаторы получают заряд благодаря резисторам до напряжения примерно в 450 В. Таким образом заканчивается подготовка к еще одной вспышке.

Резисторы также служат для того, чтобы предотвращать закорачивание обмоток в тот момент, когда лампа вспыхивает. А диод призван защищать транзистор преобразователя в случае подключения стробоскопа в неправильной полярности.

Разрядник, который включается свечей зажигания и распределителем, обеспечивает получение нужного напряжения высоковольтного импульса для того, чтобы было осуществлено поджигание лампы. При этом расстояние давление в камере сгорания, между электродами свечи и другие факторы не играют роли. Именно благодаря разряднику становится возможной бесперебойная работа стробоскопа даже при факте закороченных электродов в свече зажигания.

Как видим, принцип работы анализируемого механизма довольно сложен, но это не значит, что в нем невозможно разобраться. Поэтому так же важно понять, как выставить зажигание стробоскопом, и попробовать самостоятельно осуществить этот процесс.

Характеристики стробоскопа для установки зажигания

Стробоскоп имеет определенный набор характеристик, которые отличают его от остальных приборов, делая его таким уникальным и необходимым. Среди таких, к примеру, то, что источником питания для данного устройства могут быть как собственные элементы питания (мини-аккумуляторы или батарейки), так и бортовая сеть автомобиля. Отсюда следует вопрос, что же является лучшим способом – питание автономного типа или все-таки за счет его сети. Я скажу лишь то, что данное не является таким уж принципиальным, но при этом нужно указать то, что первый способ лишает необходимости проводов тянуться за прибором.

Еще одна отличительная характеристика стробоскопа заключается в том, что минимальная частота вспышек, которые он может выдавать, должна совпадать с частотой вращения коленчатого вала, который вращается на максимальном уровне. Наиболее часто можно встретить стробоскоп, имеющий частоту в 50 Гц.

Также стробоскоп, как правило, не может работать долго в режиме осуществления вспышек, что связано с уникальной конструкцией ламп. Чаще всего этот прибор способен на работу, которая длится не более чем десять минут. Данные показатели должны указываться в инструкции. Чтобы не допустить непредвиденных ситуаций, стробоскопу, а прежде всего его лампам, нужно давать отдыхать, продолжительность чего равна времени эксплуатации.

Самодельный стробоскоп

Прежде чем приступать к процессу создания самодельного стробоскопа, я рекомендую вспомнить о правилах техники безопасности. Это очень важно, так как все детали данного устройства находятся под напряжением сети.

Поэтому нельзя допускать того, чтобы какая-то деталь касалась стенок корпуса (в том случае, если он металлический), а провода импульсной лампы соединялись с рефлекторами. Также идеально было бы, если бы на переменный резистор была надета пластмассовая ручка. Что касается проводов для включения, то они обязательно должны иметь на концах вилку и находиться в хорошей изоляции.

Все детали будущего стробоскопа (естественно, помимо импульсивного трансформатора и лампы) нужно монтировать на плате, которая сделана из изоляционного материала. Их взаимное расположение не играет существенной роли, но обязательно условие заключается в том, чтобы монтаж был выполнен по принципиальной схеме. Импульсивную лампу вместе с трансформатором следует устанавливать внутри рефлектора, который можно использовать больших размеров.

Если отсутствует динистор, то его можно заменить стартером, который раньше служил для люминесцентной лампы. А если учесть то, что стартер способен срабатывать при более высоком уровне напряжение, чем динистор, то в устройство надо будет ввести еще один диод для того, чтобы получить выпрямитель с напряжением удвоенного типа. При этом энергия вспышки также возрастет. Также вместо динистора можно использовать тиратрон, имеющий холодный катод.

Всем автовладельцам, которые приняли твердое решение самостоятельно сделать стробоскоп, я рекомендую для начала сделать детальную схему, чтобы в процессе монтажа устройства руководствоваться ею и ни на что не отвлекаться.

Познавайте свое авто, разбирайтесь в его устройстве, и тогда проблем в процессе его эксплуатации значительно поубавится.

Видео “Автомобильный стробоскоп своими руками”

На видео показано, как сделать самостоятельно и как пользоваться стробоскопом для автомобиля.



Проверка стробоскопом момента зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Момент зажигания – это тот момент, когда искра проскакивает в нужном цилиндре, в общём как вы уже знаете двигатель работает за счёт смеси бензина и воздуха, так вот чтобы эта смесь сгорала нужна искра которая её подожжёт, поэтому свечи и являются вещами которые образовывают искру, но её нужно в определённый момент образовывать (Когда поршень в верхнюю точку подходит), а иначе толку от неё никакого не будет а только вред, это то и называется моментом зажигания, данный момент регулируется а так же проверяется (Он на слух может проверяться, а так же при помощи стробоскопа), в данной статье проверку мы будет осуществлять на автомобиле при помощи стробоскопа но и про проверку при помощи слуха тоже пару слов скажем.

Примечание!
Для того чтобы произвести данную проверку, вам нужен будет только один лишь стробоскоп (Если вы не знаете что это такое, то изучите статью: «Интересная информация про стробоскоп», в ней про него и сказано) ну и мел ещё возьмите, или вместо него яркий маркер можно использовать, но удобнее всего просто белым мелом запастись!

Краткое содержание:

Когда нужно проверять стробоскопом зажигание?
Вообщё в зажигание нужно лезть если вы точно уверены что с ним всё дело, хотя стробоскоп зажиганию по сути таки не навредит и это просто обычная проверка, но всё же просто так её делать тоже вам не рекомендуем, потому что проблема у вас может быть даже в другом, в общём если вы заметили что двигатель потерял у вас былую мощность и стал хуже разгоняться, а так же если у него начала проявляться детонация при резком разгоне (Что такое детонация и как она звучит, читайте и смотрите ролик в статье: «Подробная информация про детонацию на автомобиле»), холостой ход стал неровный (Стрелка тахометра прыгает или если у вас нет тахометра, то плавающий холостой ход вы тоже легко очень поймёте, главное уберите подсос и просто послушайте как автомобиль работает, если то сильнее то медленнее двигатель крутиться, значит неровный холостой ход у автомобиля) и автомобиль глохнет периодически, то есть вероятность того что зажигание на автомобиле у вас сбито или же какие то вещи которые относятся к нему (Свечи зажигания, сам трамблёр, высоковольтные провода к примеру) пришли в негодность и подлежат замене.

Примечание!
Совсем не обязательно покупать данный прибор, особенно в нём есть один минус, в него встроена газоразрядная лампа а любая лампа как вы уже знаете имеет ограниченный ресурс, кроме того новая лампа стоит действительно больших денег (Почти равносильного новому прибору) и покупать данный прибор или же нет решать только вам, но мы ещё раз повторимся, проверить правильно ли выставлено зажигание или же нет можно вовсе без него (На слух), о том как это сделать читайте в статье: «Установка момента зажигания», там всё подробно описано!

Как проверить стробоскопом зажигание на ВАЗ 2101-ВАЗ 2107?

Примечание!
Прежде чем вообще приступать к операции, поставите поршень четвёртого и первого (Они одновременно ходят) цилиндра в положение ВМТ (Это Верхнее Мёртвое Положение), это нужно выполнять для того чтобы метку было проще поставить мелом на ремне генератора, о том как поставить поставить поршни, читайте в статье: «Установка поршня в ВМТ на автомобиле»!

1) По сути ничего сложного в этом нет, если следовать инструкции то и у ребенка всё получиться, сперва объясним вам кой что, а именно когда вы купите данный прибор поищите в коробки из под него, в ней должна быть инструкция по применению в которой всё подробно описано, если она есть то всё хорошо, следуйте её и у вас всё получиться, если она какая то непонятная или же её и вовсе нет, то объяснить попытаемся уже мы вам подробно, ну что же начнём!

2) В начале сядьте в автомобиль и прокатитесь некоторое расстояние или же постойте на месте дав ему прогреться до рабочей температуры (Быстрее автомобиль прогреется стоя на месте), после того как прогреется автомобиль, уберите подсос (Если он у вас вытянут) и переходите к подключению стробоскопа.

Примечание!
При проверки стробоскопом момента зажигания, двигатель должен работать при условии что холостой ход у вас отрегулирован и он установлен нормально (Не слишком высокий имеет ввиду), если же у вас не отрегулирован холостой то рекомендуем вам это сделать для более точной проверки! (О том как отрегулировать холостой, читайте в статье: «Регулировка холостого хода на автомобилях»)

3) Затем присмотритесь то что от стробоскопа у вас идут провода (Всего три провода должно быть), два провода вы сразу кидайте (Наконечники у этих проводов выполнены в виде крокодильчика, вы их сразу поймёте) на минус и плюс к аккумуляторной батареи, то есть чёрный провод (Указан красной стрелкой) на минус, а красный (Он указан синей стрелкой) должен идти на вывод плюс.

Примечание!
Когда подсоедините провода, от вакуумного регулятора который указан красной стрелкой отсоедините шланг который синей стрелкой указан, это нужно делать для того чтобы метка слишком не уходила в сторону при работе двигателя, но учтите тот факт что данный вакуумный регулятор присутствует не на всех автомобилях, так как ранние машины до 1980 года комплектовались немного другим трамблёром который носит индекс «Р-125Б» и не имеет вакуумного регулятора, а имеет механический октан-корректор!

4) Идём дальше, теперь вам нужно будет кинуть последний третий провод (Это провод датчик) на высоковольтный провод идущий от свечи которая ввёрнута в первый цилиндр, данный провод (Датчик можно сказать) как вы видите на фото ниже подсоединяется к высоковольтному проводу посредством сдвигания его верхней части (см. маленькое фото), как верхнюю часть вы полностью отодвинете назад, одевайте датчик и снова фиксируйте её в своё положение в котором она полностью обхватит высоковольтный провод.

5) Следом вам понадобиться взять в руки белый мел и нарисовать им риску в месте Г (В этом месте которое указано под буквой Г, вы найдёте разрез, он специально в том месте сделан это как таковая метка, просто чтобы она была лучше видна, мелом на ремне генератора её продлите), после того как это сделаете, направьте стробоскоп на это место где вы продлили мелом метку и заводите после чего двигатель у автомобиля, если метка будет в районе средней риски которая указана буквой Б то у вас с зажиганием всё в порядке и лезть в него не нужно, если же метка покажет дальнюю риску (Можно в этом случае зажигание чуть подвинуть к средней метке), но а если же метка Г будет стоять на метки В то рекомендуем вам так же сместить зажигание чуть назад, то есть к метки Б и этой метки и держитесь, хотя бывают случае когда зажигание приходиться выставлять на метку В, вот поэтому и как многие говорят зажигание лучше всего настраивать на слух и на едущем автомобиле, а не при помощи стробоскопа.

Примечание!
Когда будете проверять зажигание стробоскопом и он у вас будет направлен на метку на шкиву коленчатого вала (Данная метка очень маленькая и увидеть её трудно, поэтому и на ремне генератора мы вам рекомендуем ещё мелом её немного продлить, для наглядности метка указана стрелкой на нижнем фото, на том фото происходит проверка зажигания на работающем автомобиле), следите чтобы она как мы уже вам ранее сказали, была как можно рядом со средней меткой на крышке (Средняя метка буквой Б на фото выше показана), попросите после этого помощника нажать немного на педаль газа чтобы машина увеличила обороты на холостом ходу, после чего метка должна по не многу смещаться (Вы это сразу поймёте и да где то до 2-х тысяч оборотов двигатель поднимите выше не нужно, в данном случае метка градусов на 2-7 сместиться, для примера, у тех самых меток которые на крышки нанесены интервал между собой в 5 градусов), если метка стоит на месте то значит центробежный регулятор (Это основа трамблёра) у вас износился, он может заесть или у него контакты могут окислиться и он в связи с этим не работает (Почините трамблёр, а именно центробежный регулятор, более подробно об ремонте читайте в статье: «Ремонт трамблёра на ВАЗ»)

Кой что ещё хотим добавить, обратите своё внимание что происходит с меткой при работе двигателя на холостом ходу, то есть она должна стоять практически на одном месте и не бегать туда сюда, если бегает то у вас опять же неисправности в системе зажигания имеются, с контактами к примеру может быть проблема или с конденсатором который вам придётся заменить!

6) Когда все операции по проверки зажигания проведены, проверьте вакуумный регулятор на работоспособность, для этого возьмите шланг который вы от вакуумного регулятора отсоединили ранее и к его кончику прислоните язык и попросите помощника нажать на педаль газа, если вы почувствуете разряжение в шлаге при увеличение оборотов, то всё в порядке, но учтите тот факт то что разряжения при работе двигателя на холостом ходу быть не должно, если оно происходит то нормально работать вакуумный регулятор уже не будет.

Примечание!
А если вы хотите проверить именно сам вакуумный регулятор, то подсоедините к нему шланг и заведите двигатель у автомобиля и так же стробоскоп подсоедините, дайте газу когда машина на холостых будет работать и метка после этого раза в 2 сильнее должна будет сместиться, если сместиться то вакуумный регулятор в норме и не требует своей замены!

Кстати если вы захотите проверить исправность свечей зажигания стробоскопом, то произведите следующую операцию, а именно подключите датчик стробоскопа поочерёдно к каждым проводам (1, 2, 3 и 4 цилиндра), если датчик будет подключен правильно заведите автомобиль и обратите особое внимание на прибор после этого, если в этом случае прибор заработает но при подключение к какому либо высоковольтному проводу нет, то это будет говорить о том что свеча данного цилиндра к которой подсоединён высоковольтный провод не исправна, если же после подсоединения ко всем четырём проводам стробоскоп у вас так и не заработал, то тогда неисправность в кроется в нём, в приборе!

Дополнительный видео-ролик:
Если вы хотите увидеть как нужно работать со стробоскопом на классике, тогда просмотрите ролик ниже, в котором человек испытывает стробоскоп и пробует его на то как он работает, кроме этого там и как подключить стробоскоп показано и насчёт метки на шкиве тоже немного сказано.

помощь света в настройке двигателя

Опережение зажигания в бензиновых двигателях и момент впрыска топлива в дизельных — это важные параметры, играющие определяющую роль в работе мотора. Поэтому установка опережения зажигания должна выполняться как можно точнее, иначе двигатель просто не будет работать. Большую помощь в этом деле оказывают стробоскопы — специальные инструменты, о которых пойдет речь в данной статье.

Эта публикация продолжает серию статей о специальном инструменте.

Что такое стробоскоп и зачем он нужен двигателю

Опережение зажигания — один из важнейших параметров, определяющих работу двигателя. Если неправильно выбрать момент зажигания топливно-воздушной смеси в бензиновых двигателях или момент впрыска топлива в камеру сгорания в дизелях, то мотор будет работать из рук вон плохо. Как установлено, зажигание и впрыск необходимо производить чуть ранее, чем цилиндр дойдет до верхней мертвой точки — поэтому параметр и назван опережением зажигания. Но почему так?

Дело в том, что сгорание любого топлива происходит не моментально, а занимает какой-то промежуток времени, поэтому при поджигании топлива еще до ВМТ «по-настоящему» оно начнет гореть только у ВМТ, поэтому передаст поршню накопленную энергию (в виде давления расширяющихся отработанных газов) с максимальной эффективностью. Двигатель разовьет большую мощность и будет работать без перебоев.

Если зажечь топливо непосредственно в ВМТ, поршень получит не всю энергию, а работа двигателя в целом будет неудовлетворительной. А если, напротив, зажечь топливо слишком рано, то поршню из-за давления газов будет трудно дойти до ВМТ. В ряде случаев такой двигатель даже и завести будет невозможно.

Опережение зажигания определяется для каждого двигателя еще на заводе, а чтобы в дальнейшем двигатель можно было отрегулировать, на него наносятся установочные метки — одна неподвижная, непосредственно на двигателе, а вторая подвижная, на маховике или шкиве привода генератора (она, как нетрудно понять, показывает скорость вращения коленвала). В определенные моменты времени эти метки занимают определенное положение друг относительно друга, а определить это положение как раз и помогает стробоскоп.

Устройство и принцип действия стробоскопа

Стробоскоп — прибор, предназначенный для наблюдения за быстропротекающими процессами в реальном времени. В простейшем случае стробоскоп представляет собой устройство, формирующее частые короткие световые вспышки, с помощью которых и достигается стробоскопический эффект.

Стробоскопический эффект сводится к следующему. Если на какое либо движущееся (в том числе и вращающееся) тело направить короткие и частые вспышки света, то для нашего глаза тело как бы «замрет» — мы будем видеть не плавное движение, а прерывистое, состоящее из множества статичных «картинок».

Если с помощью стробоскопа наблюдать повторяющееся движение — например, метку на вращающемся шкиве или маховике двигателя, то при определенных частотах вспышек (частота вспышек должна быть кратна частоте вращения шкива) метка для нашего глаза замрет на одном месте, и именно благодаря этому эффекту существует возможность регулировки опережения зажигания.

В современном стробоскопе яркие и короткие световые импульсы создаются специальными безынерционными ксеноновыми лампами (обычные лампы накаливания зажигаются и гаснут медленно, и даже при частоте тока 50 Гц колебания их яркости уже незаметны нашему глазу, поэтому они непригодны для работы в стробоскопе), которые управляются электронным блоком. Однако ресурс ксеноновой лампы, работающей в таком режиме, ограничен, поэтому ее необходимо периодически заменять.

Сейчас рынок предлагает не просто стробоскопы, а приборы с массой дополнительных функций. В частности, цифровые стробоскопы могут измерять опережение зажигания в бензиновых двигателях и момент впрыска топлива в дизельных, измерять частоту вращения коленчатого вала, напряжение в бортовой сети и другие параметры. И все измеренные характеристики выводятся на встроенный экран, что значительно упрощает применение прибора.

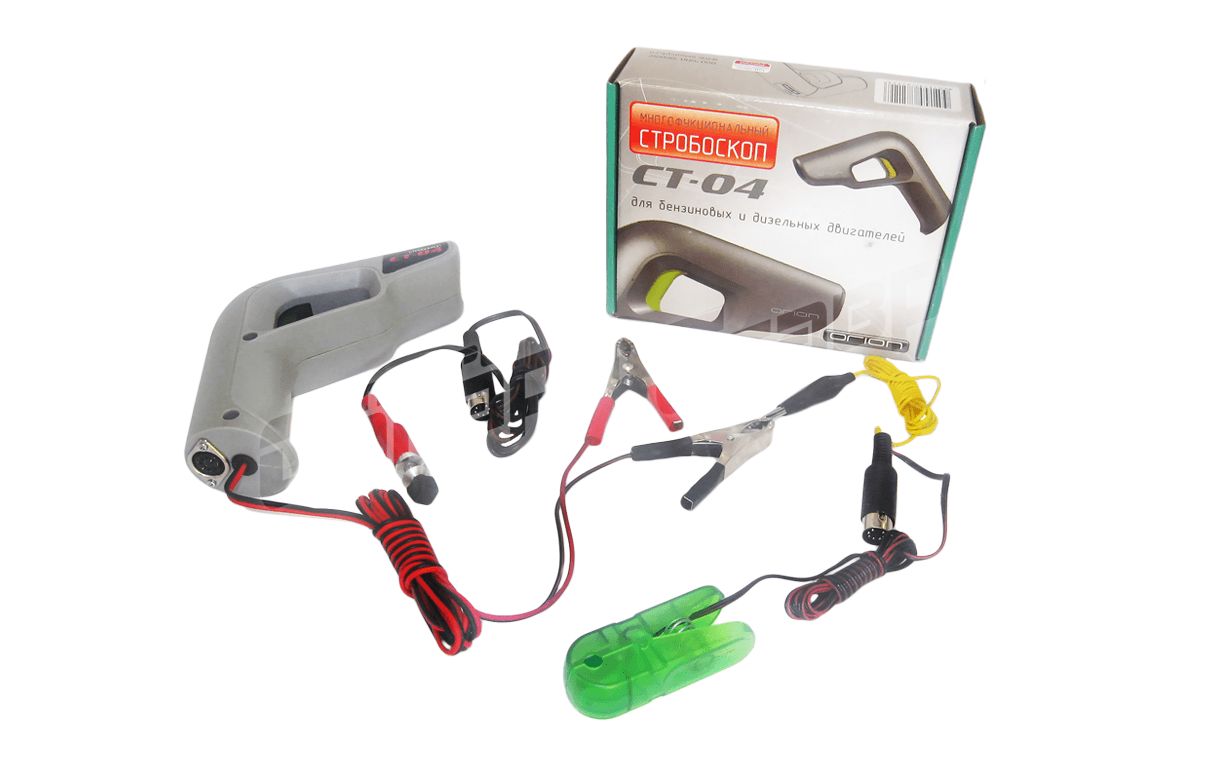

Также стробоскопы комплектуются целым набором зажимов и датчиков для проведения измерений на различных типах двигателей. Все это делает стробоскоп универсальным прибором, который могут применять и профессионалы, и рядовые автолюбители.

Применение стробоскопа для проверки бензиновых двигателей

С помощью стробоскопа можно с одинаковым успехом проверять работу и карбюраторных, и инжекторных двигателей. В обоих случаях для определения момента опережения зажигания необходимо закрепить емкостный датчик (выполнен в виде обычного зажима типа «крокодил») на высоковольтном проводе, идущем к свече зажигания первого цилиндра, а лампу стробоскопа направить на установочные метки.

Если опережение зажигания выставлено правильно, то при работе двигателя на холостом ходу метки должны совпасть. В случае расхождения меток необходимо отрегулировать прерыватель-распределитель зажигания (трамблёр) так, чтобы метки «сошлись». Здесь необходимо отметить, что измерение и регулировка должна проводиться только с отключенной от вакуумного датчика трамблера вакуумной трубкой.

С помощью стробоскопа также можно проверять работу центробежного и вакуумного (для карбюраторного двигателя) регуляторов трамблера.

Проверка работы центробежного регулятора также проводится с отсоединенной вакуумной трубкой. Оценить работу регулятора можно, увеличив обороты двигателя примерно до 2000 — в этом случае угол опережения зажигания должен увеличиться (на 5-7 градусов, но все зависит от двигателя). Если этого не происходит, то центробежный регулятор трамблёра неисправен и его необходимо ремонтировать.

Для проверки вакуумного регулятора необходимо подключить вакуумную трубку и снова увеличить обороты двигателя. При исправном регуляторе установочные метки разойдутся еще больше — не менее чем на 15 градусов.

Многие современные инжекторные двигатели лишены традиционного прерывателя-распределителя, поэтому для них актуальна только установка опережения зажигания по измерению момента подачи импульса на свечи.

Применение стробоскопа для проверки дизельных двигателей

Для установки опережения зажигания дизельного двигателя используется похожая методика, однако здесь для определения момента впрыска топлива используется пъезодатчик, устанавливаемый на топливную магистраль первого цилиндра. При подаче топлива от ТНВД к форсунке, топливная трубка испытывает толчок и на очень короткое время расширяется — это кратковременное увеличение диаметра трубки фиксируется датчиком и используется для регулировки опережения зажигания.

Как и в случае с бензиновым двигателем, угол опережения впрыска топлива в камеру сгорания определяется по установочным меткам, которые в каждом конкретном двигателе должны иметь строго определенное положение. При несовпадении меток необходимо провести регулировку с помощью установленной на ТНВД муфты опережения зажигания (МОЗ).

Однако, как нетрудно понять, такая методика подходит лишь для традиционных систем впрыска топлива, а для современных моторов с системой Common Rail или насос-форсунками этот способ неприменим. В таких двигателях присутствуют электронные блоки управления и регулировки проводятся с их помощью. Хотя определение положения установочных меток даже в самых современных двигателях осуществляется с помощью все того же стробоскопа.

Правильно выставленное опережение зажигания — залог легкого пуска и бесперебойной работы двигателя. А благодаря стробоскопу выполнить все необходимые регулировки можно без помощи специалистов.
