Как заменить сцепление ? Рекомендации специалистов по установке сцепления

Даже для тех, кто уже снимал и устанавливал сцепление своими руками неоднократно, в процессе дефектовки и подборки новых деталей могут возникнуть некоторые пробелы. Все это скажется на качестве установки и, как следствие, на сроке службы всей трансмиссии.

Когда менять сцепление

Точного регламента замены сцепления не может сказать никто. Ресурс узла напрямую зависит от уровня износа тех или иных элементов, манеры вождения, а также качества деталей.

По информации магазина Zapchasti-chery.com.ua, еще одна сложность заключается в том, что напрямую проконтролировать износ нажимного диска, ведомого или маховика невозможно без демонтажа коробки передач.

Первые признаки износа сцепления проявляются не ранее, чем через 30-40 тысяч после предыдущей замены:

  1. Сцепление не включается до конца. Это говорит о том, что ведомый диск износился, потерял номинальную толщину фрикционных накладок и не может вступать во фрикционное зацепление с маховиком. Другими словами, сцепление постоянно буксует.

  2. Износ корзины сцепления проявляется аналогичным образом. При этом можно обнаружить износ прижимной поверхности корзины, разрушение пружинных лепестков.

  3. Износ выжимного подшипника. Сопровождается теми же симптомами, но на фоне сильного шума при нажатии на педаль или при отпущенной педали. Иногда шум выжимного подшипника пропадает при нажатии на педаль сцепления, что также говорит об износе выжимного.

  4. Износ маховика. В самых запущенных случаях маховик может износиться настолько, что усилия прижимных пружин не хватает, чтобы прижать ведомый диск к поверхности маховика. Симптомы те же — сцепление буксует, перегреваются накладки с характерным запахом.

Опасность езды с изношенным сцеплением заключается не только в том, что водитель не может полностью контролировать передаваемый крутящий момент на КПП. При холостом проскальзывании фрикционных накладок происходит активный износ рабочих поверхностей маховика и корзины, а также их перегрев, что может привести к короблению и полному выходу маховика из строя.

Самые распространенные ошибки при установке сцепления

Для рядового автомеханика замена сцепления — обычная рутинная процедура, связанная с демонтажем коробки передач. Поэтому большинство добросовестных мастеров стараются заменить сцепление так, чтобы не приходилось снимать коробку и тратить время через тысячу километров пробега.

Однако не все механики одинаково грамотные, а тем более, не все водители, которые меняют узел своими руками. Вот типичные ошибки при замене сцепления:

  1. Установка сцепления на изношенный маховик. Проще и быстрее всего заменить диск сцепления, воткнуть коробку и ехать дальше. Но перед тем как устанавливать новый диск, не помешает присмотреться к состоянию маховика.
    На его рабочей поверхности не должно быть задиров, царапин, следов масла или коррозии. Если обнаружен износ более 2-3 мм, маховик необходимо проточить или заменить новым. В противном случае даже самый качественный диск сцепления сотрется за 500-700 км и сцепление просто пропадет, оно будет пробуксовывать, еще больше изнашивая корзину, диск и сам маховик.



  2. Установка сцепления в замасленный картер. Откуда в картере КПП взялось масло? Конечно, оно протекло через сальник коленвала или сальник первичного вала коробки передач. Нельзя устанавливать сцепление, не убедившись в целостности сальников, а также гидравлической системы привода, если она есть.

  3. Установка сцепления при люфтах на валу коробки передач или люфте опорного подшипника. Перекосы и неравномерный фрикционный контакт приведут к тому, что сцепление снова выйдет из строя уже через 1000 км пробега и еще больше износится подшипник первичного вала. Это же касается и опорного подшипника коленвала.



  4. Установка сцепления без центрирующей оправки. Грубейшая ошибка, которая приводит не только к дисбалансу корзины и диска, но и к моментальному выходу из строя подшипников коленвала и первичного вала КПП со всеми вытекающими последствиями.

  5. Применение ударных нагрузок при монтаже корзины сцепления. Это может вызвать появление микротрещин в пружинных лепестках, искривление корпуса корзины, вырывание заклепок тангенциальных пластин, разлом корпуса корзины сцепления, разлом выжимного подшипника.



  6. Неравномерная или слишком слабая затяжка болтов корзины. Это приводит к разбалансировке корзины, ведомого диска и маховика. Следствием могут быть все перечисленные выше проблемы.

Рекомендации по установке сцепления

Практика показывает, что соблюдение простых правил монтажа сцепления, даже имея дело с дешевыми комплектами, может сильно продлить жизнь не только ему, но и всей трансмиссии и даже двигателю. В частности, есть правила, которыми просто нельзя пренебрегать.

Очистка обязательна

Перед тем как устанавливать новый комплект или диск (зависит от степени износа маховика и корзины), необходимо тщательно очистить картер коробки передач, первичный вал, направляющую втулку выжимного подшипника. Только таким образом можно провести тщательный осмотр и вовремя выявить дефекты.

Проверка биения

Даже если мы покупаем дорогой комплект сцепления, но обнаруживаем, что упаковка каким-то образом повреждена, в обязательном порядке необходимо проверить диск на наличие биения.

В условиях современного производства едва ли возможно допустить нарушение технологии производства и брака. И все же проверить сцепление перед установкой крайне желательно. Для этого необходимо использовать простейший стрелочный глубинный микрометр и проставку, по диаметру соответствующую валу КПП. Биение не должно превышать 0,3-0,5 мм.

Центровка диска сцепления

Перед тем как выполнить центровку диска сцепления, необходимо убедиться в том, что все шлицы тщательно вычищены и отмыты от старой смазки. На шлицы наносится слой новой консистентной смазки, который не даст диску заедать во время смещения по валу.

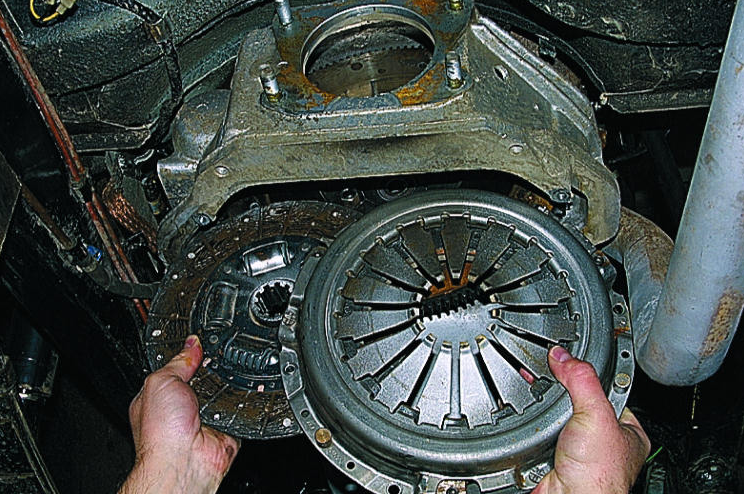

Перед тем как прижать ведомый диск нажимным, необходимо убедиться в том, что ступица ведомого диска точно отцентрована. Играют роль даже десятые доли миллиметра, поэтому крайне желательно использовать оправку, которая в точности совпадает по размерам с первичным валом КПП. Только после этого можно прижимать диск корзиной.

Выполняя эти простые правила установки, у каждого из нас будет гарантия того, что сцепление отработает весь заложенный в него производителем ресурс без форс-мажорных обстоятельств.

Замена сцепления на ВАЗ 2110 своими руками, какое лучше поставить

Содержание:

  1. Задачи сцепления
  2. Как оно работает и из чего состоит
  3. Выбор
  4. Популярные проблемы и их решение
  5. Демонтаж, ремонт и замена

Следует сразу отметить, что замена сцепления на ВАЗ 2110 — это кардинальная мера по ремонту узла. В некоторых ситуациях вполне можно обойтись ремонтом, который позволит продлить срок службы действующего сцепления. Сегодня мы рассмотрим эти вопросы более детально в нашем материале.

Диск

Задачи сцепления

Сцепление разработано для того, чтобы крутящий момент, идущий от коленчатого вала на коробку передач, переходит максимально плавно.

Собственно, на этом описание назначения можно закончить.

Как оно работает и из чего состоит

У ВАЗ 2110 сцепление однодисковое, имеющее центральную нажимную пружину. Привод работает за счет троса. Кожух крепится одновременно к нажимному диску и маховику. Конструкция также предусматривает наличие ведомого диска.

Схема устройства

Заводская система сцепления для ВАЗ 2110 называется ВИС. Многие на нее жалуются из-за не очень эффективной работы, хотя другие уверены, что более достойной альтернативы для «десятки» не существует. Так что мнения на этот счет расходятся.

К главным компонентам системы относятся:

  • Кожух;
  • Картер с крышкой и опорными плоскостями, которыми агрегат крепится к раме;
  • Ведомый и нажимной диск;
  • Выжимной подшипник. Он отключает сцепление с муфтой;
  • Маховик;
  • Вилка выключения;
  • Провод троса, который идет к педали (крайняя слева в салоне автомобиля).

Выбор

Если планируется просто замена диска, приобретать полностью новый узел не имеет смысла с финансовой точки зрения. Но когда старое сцепление оставляет желать лучшего из-за качества работы, стоит задуматься о полноценной замене агрегата.

Комплект

Сегодня рынок представлен обширным списком альтернатив европейского и китайского производства. Китайские запчасти использовать настоятельно не рекомендуем, а вот европейские аналоги стоит рассмотреть как замену ВИС.

Согласно проведенному исследованию среди владельцев ВАЗ 2110, определилась пятерка лучших комплектов для отечественной «десятки»:

  1. Kraft Tech.
  2. LUK.
  3. Valeo.
  4. Sachs.
  5. ВИС.

Как мы уже отмечали, ВИС устанавливается стандартно и работает достаточно неплохо. Важным преимуществом по сравнению с европейскими аналогами является финансовая доступность. Но если кошелек позволяет, поменяйте старое сцепление на более качественное и дорогое.

В защиту системы ВИС отметим, что для ремонта часто хватает простой регулировки педали и подтяжки троса.

А если собираетесь полностью менять ВИС на ВИС, это не влетит вам в копеечку.

Популярные проблемы и их решение

Есть несколько характерных неисправностей, которые встречаются на автомобиле ВАЗ 2110. Попробуем разобраться в причинах их возникновения, а также рассмотрим способы решения проблемы.

  1. Сцепление ведет. Причины могут быть такими:
    1. У педали недостаточный ход, натяжение слишком тугое. Для устранения нужно отрегулировать привод;
    2. Ведомый диск имеет деформации. Тут поможет только замена;
    3. Ступица ведомого диска иногда заедает. Если так, попробуйте ее промыть и смазать шлицы первичного вала. Если же элемент или сам вал износился, тогда замените их;
    4. Фрикционные накладки сломались, заклепки ослабились. Самое лучшее решение — полноценная замена кожуха, которая включает в себя пружину и диск;
    5. Нажимной диск деформировался или перекошен. Замените накладки, но предварительно обязательно убедитесь в отсутствии отклонений торцевого биения диска;
    6. Возникли проблемы с тросом. Подтяните его. Если результата нет, замените на новый.
  2. Сцепление не может полноценно включиться, наблюдаются пробуксовки. Причин тоже может быть несколько, ровно как и решений:
    1. Фрикционные накладки на ведомом диске часто пригорают или изнашиваются. Решение одно — замена;
    2. Поверхности дисков и маховика покрылись маслом. Это говорит о том, что следует заменить сальники мотора и КПП. Плюс проверьте протечки через болты фиксации маховика. Если утечки есть, обработайте крепежи герметиком, а замасленные участки промойте;
    3. Привод заедает. Проверьте его состояние, замените поврежденные компоненты.
  3. Сцепление работает практически нормально, но наблюдаются рывки. Вызвано это может быть следующим:
    1. Масло попало на поверхность. Как решить проблему мы уже рассказали выше;
    2. В приводе происходят заедания. Проследите, где именно заедает, устраните проблему;
    3. Нажимной диск деформировался или повредился. В такой ситуации поможет замена кожуха с диском.
  4. Наблюдается повышенный шум при выключении. Прежде всего, проверьте подшипник выключения. Вероятно, он износился, деформировался, началась потеря масла. Что делать? Конечно, менять его.
  5. Сильный шум наблюдается уже при включении. Практически точно проблема кроется в сломанных пружинах демпфера. Частичный ремонт не поможет, сразу меняйте весь ведомый диск.
  6. При длительной работе, резко отключается. Вероятно, заел выжимной подшипник. Расположен данный элемент на направляющей втулке коробки переключения передач. Если он износился, просто поменяйте его на новый подшипник.
  7. Сцепление может оказаться чрезвычайно тугим либо наоборот, пропасть при попытке обгона на дороге. При наличии пробуксовки постарайтесь медленно доехать до гаража. Если же зацепа совсем нет, остановитесь и вызывайте эвакуаторную службу.

Демонтаж, ремонт и замена

Выполнить замену сцепления на ВАЗ 2110 без снятия коробки передач можно, однако чаще всего применяют метод с ее демонтажем. Не обязательно снимать коробку, если вы просто хотите отрегулировать сцепление. А при ремонте не требуется сливать трансмиссионное масло.

Порядок проведения демонтажа и ремонта следующий:

  • Отключите аккумуляторную батарею;
  • Демонтируйте воздушный фильтр;
  • Отключите жгут проводков;
  • Приподнимите автомобиль;
  • Справа ослабьте гайку привода сцепления и полностью открутите слева;
  • Демонтируйте рычаг от подвески автомобиля, а также снимите шаровую опору;
  • Открутите нижнюю защиту силового агрегата;
  • Отключите тягу от коробки передач;
  • Снимите картер сцепления и осмотрите его. Чаще всего на картере имеются трещины, изнашивается резьба или теряется «хватка» лап, удерживающих картер. Чтобы исправить ситуацию, трещины заваривают, а резьбу обновляют. Так картер сможет прослужить еще не один год;
  • Поднимите с помощью домкрата двигатель, демонтируйте коробку передач, что позволит открыть доступ к узлу сцепления;
  • На этом этапе выполняется ремонт, либо полностью меняется система сцепления. Все зависит от текущего состояния агрегатов.

Вполне возможно, что после замены или ремонта сцепление окажется достаточно тугим. Вновь выполнять разборку не придется, поскольку проблема решается путем регулировки педали хода, но уже со стороны салона автомобиля.

Как видите, сцепление для ВАЗ 2110 играет важнейшую роль, и следить за его исправным состоянием — прямая обязанность каждого автовладельца. Исправить проблемы, возникающие со сцепление, можно своими силами, не обращаясь на станции технического обслуживания. Но если вашего личного опыта, навыков и знаний недостаточно для подобных работ, лучше сразу обратитесь к специалистам.
