Замена направляющих втулок клапанов (инструкция, фото,видео)

Автор Павел Александрович Белоусов На чтение 7 мин. Просмотров 896

Содержание

  1. Причины преждевременного износа втулки клапана
  2. Симптомы износа
  3. Как определить, что направляющие втулки изношены
  4. Порядок замены направляющих втулок клапанов автомобилей ВАЗ
  5. Процесс замены
  6. 1. Описание наставки
  7. 2. Процесс снятия изношенной направляющей и установка новой
  8. Видео: Замена направляющих втулок клапанов.

Ранее для изготовления головки блока цилиндров использовался чугун. В нем высверливались отверстия, в которые вставляли клапаны. Потребность в направляющих втулках отсутствовала, так как чугун стоек к износу. К концу 20 века автопроизводители отказались от чугунных ГБЦ. Связано это было с большим весом чугуна и плохим теплоотведением. Преимущество алюминиевых сплавов: хорошая теплопроводность, легкий вес и легкая обработка, но они быстро изнашиваются от трения. Поэтому в конструкцию ГБЦ внесена дополнительная деталь – направляющая втулка клапана.

Причины преждевременного износа втулки клапана

Так как направляющие клапанов установлены внутри ГБЦ и изготавливаются (в зависимости от модели мотора) из чугуна, бронзы, латуни или сплавов, не каждый автолюбитель знает об их существовании. Вызвано это тем, что ресурс втулок составляет от 200000 км пробега.

Единственной неисправностью является механический износ внутренней поверхности в результате трения. На скорость износа влияют следующие факторы:

  • своевременность замены и качества моторного масла;
  • температурный режим работы ДВС;
  • качество горючей смеси;
  • исправность системы питания;
  • правильность регулировки системы зажигания;

В результате износа направляющей стержень клапана теряет центрированность и двигается с перекосом, что не обеспечивает необходимую герметичность между седлом и тарелкой клапана. В итоге в камеру сгорания попадает масло, во впускной или выпускной коллектор прорывается горящая горючая смесь, что приводит к преждевременному износу узлов и деталей.

Симптомы износа

Главный симптом изношенности направляющих втулок — повышенный расход моторного масла. Связано это с тем, что при децентрированном ходе клапана маслосъемные колпачки перестают выполнять работу и через увеличенный зазор между клапаном и внутренней частью втулки в цилиндры попадает моторное масло.

Признаки повышенного расхода масла из-за изношенных втулок следующие:

  • сизый дым из выхлопной трубы;
  • повышенная дымность работающего двигателя;
  • нагар на электроде свечи зажигания светлого пушистого вида;
  • наличие на юбке или резьбе масла.

Как определить, что направляющие втулки изношены

Масло в цилиндры попадает и по причине неисправности деталей цилиндро-поршневой группы. Чтобы исключить данную причину, необходимо замерить компрессию. Это исключит неисправность поршневых колец.

Осмотрите свечи зажигания. Наиболее загаженная свеча говорит о проблемах в данном цилиндре.

Далее осматриваем мотор на предмет износа направляющих в следующем порядке:

  1. Открутите гайки, крепящие клапанную крышку к ГБЦ, и снимите ее.
  2. Ослабьте цепь и, совместив метки, открутите и снимите шестерню распредвала.
  3. Постепенно и поочередно открутите постель распредвала и снимите ее.
  4. Демонтируйте коромысла, разблокируйте пружины клапанов цилиндра, в котором свеча больше всего покрыта нагаром.
  5. Аккуратно снимите маслосъемный колпачок и покачайте клапан в стороны, двигая вверх-вниз. Если при движении имеется боковой люфт, то требуется замена втулки.

В рабочем состоянии зазор между клапаном и направляющей минимален и не позволяет клапану двигаться в горизонтальном направлении (только вверх или вниз). Поэтому любое боковое качание означает износ втулки.

Прежде чем покупать новые направляющие, желательно снять клапаны и вместе с ними прийти в магазин. И при выборе обязательно пробуйте их посадку на шток клапана.

Направляющая втулка на штоке клапана должна двигаться легко, но при этом она не должна болтаться.

Необходимо это для того, чтобы в дальнейшем вам не пришлось снова идти в магазин, если втулки по каким-то причинам не подойдут.

Порядок замены направляющих втулок клапанов автомобилей ВАЗ

Для замены надо демонтировать ГБЦ и дополнительно иметь специальную наставку для снятия и установки. Однако не стоит пугаться, так как конструкция наставки проста, и вместо нее используйте подходящие по параметрам втулки подручные средства.

  1. Снимаем навесное оборудование, которое мешает снятию головки блока цилиндров.
  2. Снимаем клапанную крышку.
  3. Ослабляем цепь газораспределительного механизма и снимаем шестерню распредвала (не забудьте совместить метки).
  4. Демонтируем головку блока цилиндров и ставим ее на чистую ровную поверхность.
  5. Снимаем распредвал с постелью (гайки откручивайте постепенно, иначе постель встанет на перекос и вы ее не снимете).
  6. Снимаем коромысла и пружины.
  7. Проверяем люфт клапанов. Там, где он есть, клапаны удаляем, там, где его нет, устанавливаем на место пружины.
  8. Переворачиваем ГБЦ и со стороны камеры сгорания наставкой выбиваем направляющие.
  9. Устанавливаем новые втулки и собираем двигатель (при сборке не забудьте соблюсти момент затяжки гаек и ее порядок).

Процесс замены

Как уже говорилось выше, для снятия и установки направляющих необходима специальная наставка. Рассмотрим, что она из себя представляет и как ей пользоваться.

1. Описание наставки

Оправка для снятия и установки направляющей состоит из двух частей.
Первая часть представляет собой шток определенной длины, обработанный на токарном станке и имеющий в определенных местах разный диаметр. Самый большой диаметр штока занимает основную его длину и составляет 18 мм. За эту часть шток удерживается рукой, и она ограничивает проскакивание штока на другую сторону при снятии втулки, что предохранит поверхность головки блока от удара молотком. Диаметр второй части штока равен диаметру втулки. Длина этой части равняется глубине отверстия, в котором размещена втулка. Третья часть штока самая короткая — ее диаметр соответствует внутреннему диаметру штока клапана (диаметру внутренней поверхности направляющей). Ее предназначение заключается в том, чтобы при выбивании втулки направление штока строго соответствовало направлению втулки и не создавался перекос штока при ударе по нему молотком.

Вторая часть штока похожа на торцевую головку. Отличает ее от торцевой головки отсутствие внутри граней (цилиндрическое отверстие с диаметром и длиной, равной диаметру и длине верхней части направляющей). В верхней части головки имеется отверстие с диаметром, равным внутреннему диаметру втулки и внешнему размеру штока с рабочей стороны.
Как видно из описания оправки, найти ей замену из подручных средств не так сложно. Для этого как минимум понадобится цилиндрический стержень удобной длины, диаметр которого с одной стороны равняется внешнему диаметру втулки. В качестве наставки можно использовать старый шток маслонасоса от ВАЗ, предварительно сточив шестерню.

Для установки направляющей на место используйте торцевую головку подходящего диаметра либо подходящую полую трубку.
Далее в тексте будут использоваться термины «оправка», «шток», «головка», подразумевающие под собой как специальную оправку, так и подходящие подручные средства.

2. Процесс снятия изношенной направляющей и установка новой

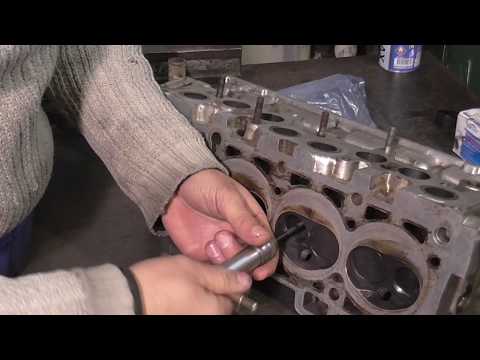

Для снятия втулки переворачиваем ГБЦ рабочей частью вверх. Далее берем шток, вставляем в отверстие клапана и молотком аккуратно выпрессовываем.

В данном процессе важна точность удара. Если вы попадете молотком по поверхности головки блока, то это приведет к нарушению плоскости ГБЦ. Чтобы выбить втулку, удар должен быть сильным, а для этого лучше использовать тяжелый молоток.
Чтобы установить новую втулку, разместите ГБЦ на поверхности в положении, в котором она размещается на двигателе. Затем возьмите новую втулку, смажьте внешнюю поверхность маслом и установите ее в нужное отверстие.

Далее наденьте на нее головку и вставьте шток. Аккуратно ударяя молотком по верху штока, запрессуйте направляющую втулкуна место.
При установке обратите внимание, чтобы выбранные подручные средства не касались верха седла сальника (отмечен стрелочкой 1), так как при ударе седло деформируется или от него отколется кусок. Головка должна упираться в основание седла сальника (отмечено стрелочкой 2).

Со снятием и установкой направляющей втулки проблем не возникает. Это простая процедура, которая требует определенных знаний, аккуратности и точности при работе.

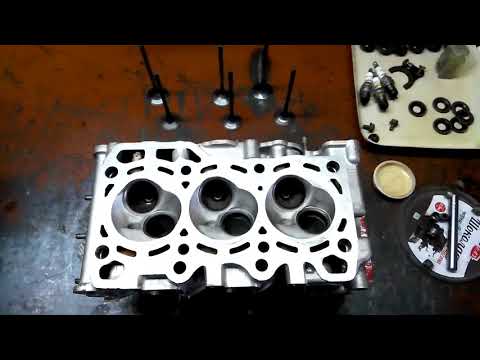

Видео: Замена направляющих втулок клапанов.

Печать

Замена направляющих втулок клапанов на ВАЗ

Направляющие втулки клапанов являются одной из важнейших частей любого двигателя. Они обеспечивают точное попадание клапанов, а также их открытие и закрытие в самые нужные моменты времени.

Применение направляющих втулок в двигателях внутреннего сгорания объясняется их способностью к быстрому отводу тепла. Дело в том, что двигатели в 50-х годах имели чугунную головку блока цилиндров, которая обладала свойством очень быстро перегреваться и повышенный расход масла. Если втулки обеспечивают связь головки и клапанного механизма, то без них механизм имел тесную связь с головкой, что не создавало необходимых условий для отвода тепла.

Таким образом, направляющие втулки клапанов необходимы для отвода тепла, обеспечения минимального расхода масла и точной постановки клапана над отверстием.

Конструкция и принцип работы направляющих втулок



Направляющая втулка изготавливается, исключительно, из металла и может быть выполнена в виде отдельного цилиндра, который имеет продольное отверстие, или в виде цилиндрического отверстия внутри головки блока цилиндров. Отверстие втулки должно максимально точно совмещаться с седлом клапана и иметь небольшой зазор. Такой зазор необходим для исключения возможного заклинивания клапана, так как при повышении температуры металл расширяется, и зазор становится меньшим. Однако, слишком большой зазор может привести к потере воздуха в топливовоздушной смеси и скорейшему износу самой втулки, которая расточится и может стать овальной формы.

Главным плюсом применения направляющих втулок, является их простота обслуживания. Ведь такую направляющую можно изготовить своими руками на любом виде токарных станков. Это может здорово сэкономить время, но при условии, что вы владеете специальными навыками и опытом, так как неправильно изготовленная втулка может стать причиной плохой герметичности клапанов и, как следствие, ускоренного износа целого узла.

Замена направляющих втулок ВАЗ 2107

Необходимость замены направляющих втулок возникает в следующих случаях:



  1. Появление большого расхода масла. Из выхлопной трубы выходит дым сизого цвета. Это говорит о том, что  масло попадает в камеру сгорания, а затем в систему выхлопа.
  2. Во время работы двигателя возникает характерный звук из головки блока цилиндров.
  3. Выполнение определенных ремонтных работ, к примеру, замена клапанов или капитальный ремонт всей ГБЦ.

Перед заменой втулок нужно снять головку с блока. Порядок действий следующий:

1. Снимите «кастрюлю» воздушного фильтра и слейте охлаждающую жидкость.

2. Открутите все хомуты шлангов карбюратора и снимите шланги. Отсоедините тягу педали газа и выкрутите трос подсоса воздуха. После этого открутите четыре гайки крепления и снимите карбюратор.

3. Теперь выкрутите гайки крепления «штанов» к выпускному коллектору.

4. Возьмите торцовый ключ на 10 и открутите все гайки, на которых крепится крышка головки блока цилиндров. После чего, снимите крышку.



5. Затем открутите гайку, предназначенную для крепления распределителя зажигания, и демонтируйте высоковольтные провода. После этого вытащите распределитель и уберите его подальше, чтобы он не препятствовал проведению работ.

6. Развальцуйте и выкрутите болт шестерни распределительного вала. Шестерню необходимо вытащить, а цепь зафиксируйте таким образом, чтобы она не упала в блок цилиндров, так как достать ее будет очень проблематичным.

7. Вместе с валом вытащите постель из распределительного механизма.

8. Открутите болты крепления головки и снимите ее с блока. Будьте осторожны, направляющие втулки могут выпасть вниз, поэтому рекомендуется быть предельно аккуратным.

После демонтажа головки блока цилиндров, необходимо ее протереть сухой тряпкой и очистить ее от следов масла и грязи. После этого можно приступать к замене втулок:

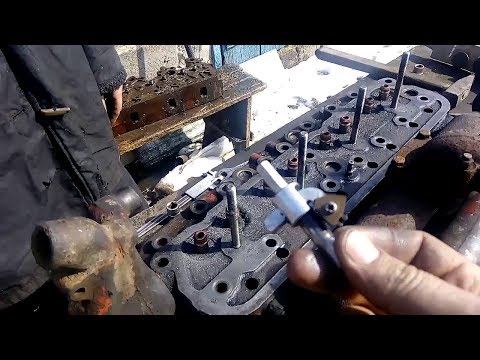

1. В отверстие старых втулок необходимо вставить оправку и аккуратными ударами выбить их молотком. Место посадки необходимо тщательно очистить с помощью бензина. После этого продуйте их сжатым воздухом.

2. Новые втулки необходимо сжать. Для этого можно поместить их в морозильник на два дня. Этот способ является самым эффективным.

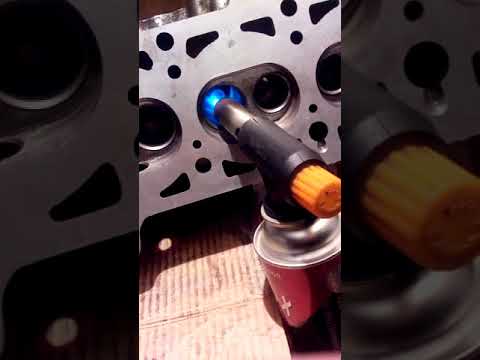

3. Для расширения каналов посадки втулок нагрейте головку блока цилиндров на электрической плите до температуры, примерно, сто градусов Цельсия.

4. На новые втулки наденьте специальные стопорные кольца и тем же способом забейте их в посадочные места.

После того, как ГБЦ остынет, нужно примерить стержни клапанов под отверстия втулок. Если они не подходят, отверстия растачиваются до необходимых диаметров.

После сборки узла, установите головку блока цилиндров обратно на блок. По возможности можно заменить прокладку ГБЦ и множество других расходных запчастей. Все это пойдет только на пользу двигателю.

Снятие направляющей клапана | Goodson Tools & Supplies

Главная → Газета Гудсона → Разборка двигателя: Снятие направляющей клапана

от Goodson Tools & Supplies

Направляющие клапана… они есть в каждом двигателе, и если вы ремонтируете головку блока цилиндров, вам придется их снять. И именно об этом мы говорим сегодня.

В прошлом мы много говорили об изменении размеров направляющих клапанов, замене направляющих клапанов, накатке направляющих клапанов и т. д., но мы редко касались того, как избавиться от маленьких жучков.

На самом деле все очень просто. Вы можете развернуть их; их можно высверлить; вы можете выгнать их. Все зависит от того, с каким руководителем и проводником вы имеете дело.

Конечно, прежде чем снимать направляющие клапанов, необходимо снять сальники клапанов. На рынке есть множество инструментов для выполнения этой работы — от кирок до плоскогубцев. Goodson предлагает три инструмента для снятия уплотнений клапанов. Съемник уплотнений клапана со скользящим молотком, съемник уплотнений с регулируемой головкой и универсальными клещами для уплотнений.

У каждого из этих средств для снятия уплотнений есть свои плюсы и минусы; это действительно сводится к тому, какой из них вам удобнее всего использовать.

Теперь, когда уплотнения сняты, пришло время снова взглянуть на направляющие. Давайте углубимся…

Сменные направляющие из алюминиевых или чугунных головок

У вас есть несколько вариантов снятия направляющих клапанов с алюминиевых и чугунных головок. Вы можете

  • выбить их и заменить на новые направляющие
  • рассверлить оригинальные направляющие для штоков клапанов увеличенного размера
  • изношенные направляющие и вставные вкладыши

Выбор за вами.

Goodson, конечно же, предлагает инструменты и расходные материалы для всех ваших вариантов, включая сменные направляющие.

Приводы направляющих клапанов

Как следует из названия, эти инструменты используются для выталкивания (или выталкивания) существующей направляющей из направляющего отверстия. У вас есть выбор приводов с механическим или механическим приводом в широком диапазоне размеров, включая множество дизельных двигателей. Все драйверы направляющих Goodson имеют направляющие, которые немного меньше внутреннего диаметра направляющей для легкого удаления и имеют отрицательный угол 1 °, чтобы предотвратить грибовидное образование направляющих и их заклинивание в канале ствола. Направляющие с электроприводом рассчитаны на работу с большинством стандартных пневматических инструментов, включая пневмомолот Goodson (AH-335). Для получения дополнительной информации о драйверах направляющих клапанов Goodson, в том числе о ценах и размерах, посетите раздел драйверов направляющих клапанов в интернет-магазине.

Применение для дизельных двигателей

Съемники направляющих клапанов также доступны для головок дизельных двигателей. Эти драйверы продаются по приложениям, а не по размерам, но, как и со всеми инструментами, если размеры подходят для другого приложения, вы можете его использовать. Goodson предлагает несколько размеров для различных областей применения.

Регулируемый механический привод направляющей клапана со сменными направляющими

Последний привод, о котором мы поговорим сегодня, — регулируемый привод направляющей клапана с механическим приводом со сменными направляющими (это полный рот!). Что делает этот драйвер уникальным, так это сменный пилот с резьбой 5/16″ – 18. Они доступны как в SAE, так и в метрическом диаметре от 0,312″ до 9,0 мм. Благодаря конструкции этой отвертки вы можете отрегулировать установочную втулку для регулировки высоты направляющих от 0″ до 1-1/4″. После того, как вы установили правильную высоту установки, вы можете переходить от одной направляющей к другой без необходимости все переустанавливать.

Колонковые буры и развертки

Пилотные корончатые буры и развертки существуют уже много лет и до сих пор отлично работают! Goodson рекомендует использовать их всухую с весом от 175 до 225 RM для достижения наилучших результатов и использовать их в соответствующих парах, где это возможно (см. таблицу справа). Пилотные корончатые буры предназначены для точного центрирования в направляющей.

Если у вас есть головки цилиндров со встроенными направляющими клапанов (т. е. они являются частью базовой отливки), вам потребуются корончатое сверло и развертка.

Очень простой выбор инструмента

Узнайте, какой внутренний диаметр у направляющей клапана. Узнайте наружный диаметр новой направляющей клапана и выберите в соответствии с ней.

Пример: направляющая клапана имеет внутренний диаметр 11/32 дюйма, 0,343 дюйма, а сменный клапан имеет внешний диаметр 0,500 дюйма, тогда вам следует выбрать корончатое сверло с пилотным отверстием 11/32 дюйма 0,343 дюйма и размером сверла . 468”.

Затем вы должны выбрать колонковый расширитель, который направляется в только что просверленное отверстие диаметром 0,468 дюйма, и теперь вы будете направлять колонковый расширитель через отверстие направляющей клапана, оставляя готовое отверстие 0,500 «½». Когда вы нажмете на направляющую клапана, вы достигнете «раздавливания 0,002».

Это в значительной степени охватывает основы. Как обычно, если у вас есть дополнительные вопросы, свяжитесь с Goodson Techxperts™ по телефону 1-800-533-8010 .
