Как поменять рулевые наконечники на ваз 2107: замена трапеции и наконечников, инструкции с фото и видео

замена рулевых наконечников своими руками

В статье вы узнаете, как на автомобиле ВАЗ 2114 замена рулевых наконечников происходит. Причем будут рассмотрены даже самые неожиданные ситуации, которые могут произойти в процессе ремонта. А их, к сожалению, достаточно много. Чем старше автомобиль и чем чаще он эксплуатируется, тем больше износ у его деталей. Причем элементы подвески и рулевого управления страдают больше всех. Причина для этого, конечно же, кроется в качестве дорог. Каждая неровность отзывается на элементы автомобиля. Причем бывают и такие неровности, от которых страдает даже кузов, он начинает деформироваться. Но сейчас не об этом, рассказ пойдет про рулевое управление.

Рулевое управление ВАЗ 2114

Впервые подобная схема была использована в автомобиле ВАЗ модели 2108. Это первая машина, которая имела передний привод (в отечественном автопроме). Классическая подвеска типа McPherson в сочетании с рулевым управлением реечного типа показывает превосходные результаты. Если сравнивать по ощущениям, то в переднеприводных автомобилях руль вращается, даже на месте, очень легко, нежели в моделях ВАЗ 2101- 2107. Кроме того, рулевая колонка травмобезопасная на ВАЗ 2114, замена рулевых наконечников которой рассматривается в статье. Так как при лобовом столкновении она складывается и не достает до водителя. Совершенно иная история с рулевым управлением той же копейки. Длинный вал соединяет руль и редуктор.

В результате столкновение лоб в лоб этот вал мог пронзить водителя насквозь. Рулевая рейка в переднеприводных автомобилях крепится к перегородке, которая разделяет салон и моторный отсек. Привод осуществляется от руля, которым управляет водитель. Движение передается через реечный редуктор на две тяги, которые соединены с поворотными кулаками амортизационных стоек. Эти тяги не цельные, их основная часть закреплена на рейке подвижно. Внешние края имеют шаровые шарниры. Соединение с основной частью тяги резьбовое, имеется возможность регулировки общей длины. А теперь о том, как заменить рулевые наконечники на ВАЗ 2114 самостоятельно и быстро.

Стандартные инструменты для замены рулевых наконечников

Чтобы произвести замену рулевых наконечников, вам потребуется стандартный набор инструментов. Плоскогубцы и накидной ключ на «19» для выкручивания гайки крепления наконечника к поворотному кулаку амортизационной стойки. Плоскогубцами удобно разжимать и вытаскивать шплинт, которым произведена фиксация гайки на резьбе. Также вам необходим домкрат, ключи на «17», «24», «27».

Это весь набор инструментов, который можно найти в любом гараже. Но вам окажется недостаточным обладать только лишь этими инструментами. Потребуется наличие еще некоторых аксессуаров, их найти можно в любом магазине автомобильных запчастей. Давайте более подробно рассмотрим то, что вам еще может пригодиться, так как поменять рулевые наконечники на ВАЗ 2114 без специального оборудования вряд ли получится.

Специальные приспособления

Конечно, наличие проникающие смазки крайне желательно. Ей необходимо обработать все без исключения резьбовые соединения, чтобы в процессе разборки не возникло проблемы с выкручивание гаек. Также желательно наличие специального съемника для наконечников. Он состоит из оправы, которая надевается на поворотный кулак, и болта с шариком в верхней части, если смотреть на съемник во время демонтажа наконечника.

Если нет проникающей смазки либо она оказывается неэффективной, что вполне возможно, вам потребуется газовый баллончик с форсункой. В крайнем случае можно воспользоваться газовой плитой, которая установлена на кухне. О том, каким образом использовать эти приспособления, будет рассказано немного ниже. Также необходимо иметь в наличии штангенциркуль для проведения замеров.

Подготовка к ремонту

Установите автомобиль максимально ровно, выжмите рычаг стояночного тормоза, чтобы задние колеса зафиксировались. Под них необходимо еще установить специальные упоры. Желательно проводить ремонт сначала на одной стороне, а после перебираться на вторую. Сразу же ослабляются болты, которыми крепятся колеса к ступицам. После этого нужно всю переднюю часть автомобиля приподнять над землей таким образом, чтобы были на небольшом расстоянии от поверхности колеса ВАЗ 2114. Замена рулевых наконечников производится при вывешенной передней части машины.

Снимите колесо, выкрутите руль в нужную сторону. Если меняете наконечник слева, то руль выворачивает вправо. И, наоборот, при замене правого наконечника руль выворачивается влево. В таком положении проводить ремонт оказывается намного проще. Заранее, даже желательно за несколько дней до начала проведения работ, нужно нанести проникающую смазку на все резьбовые соединения. От этого зависит то, насколько быстро вы сделаете ремонт.

Снятие рулевого наконечника

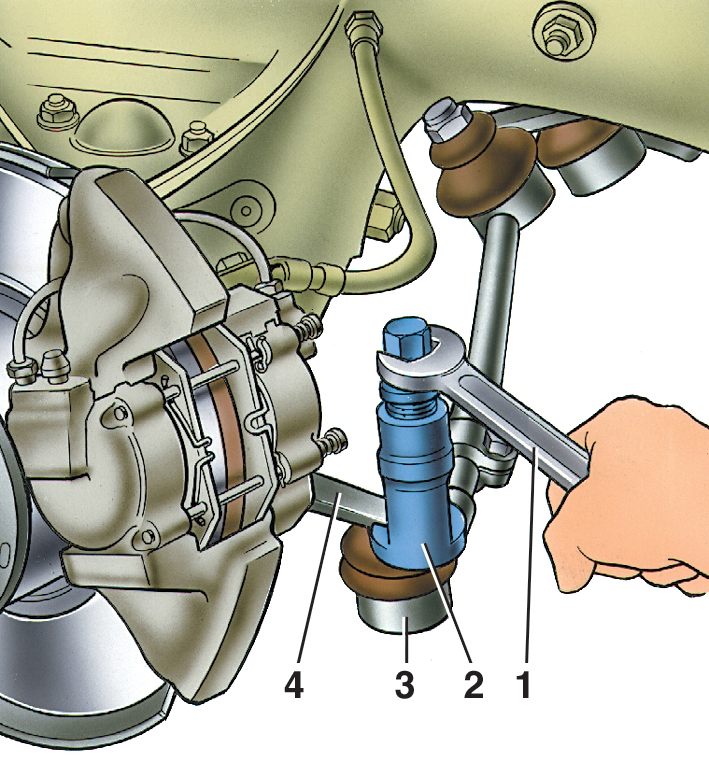

При помощи плоскогубцев необходимо разжать шплинт и вытянуть его. Ключом на «19» выкручиваете гайку. Если есть возможность, то лучше всего установить впоследствии новые шплинт и гайку. После этого поставьте на палец специальный съемник. Проверьте, чтобы он был установлен правильно, дабы впоследствии он не соскочил. Теперь ключом на «17» поворачиваете болт на съемнике. Медленно вращая его до тех пор, покуда палец наконечника не выскочит из поворотного кулака. Но перед этим необходимо ослабить гайки, которые крепят наконечник к основной части рулевой тяги ВАЗ 2114. Замена рулевых наконечников производится именно в таком порядке.

Если не получается это сделать, то читайте инструкцию, которая будет приведена немного ниже. Внимательно произведите замер расстояния между серединой пальца и началом гайки, которая находится с внешней стороны. Это вам поможет установить прохождение колес максимально точно. Обратите внимание на то, что желательно сделать регулировку на станции техобслуживания, так как точно установить углы схождения все равно не получится, будет наблюдаться неравномерный износ протектора покрышек, увод автомобиля в сторону, и прочие «прелести». А вот как проверить рулевые наконечники ВАЗ 2114? Достаточно от руки их повращать, если имеются заедания либо движение на шарнире слишком легкое, пора менять элементы.

Что делать, если не получается выкрутить регулировочные гайки?

Да, на старых автомобилях, которые имеют немалый пробег, такое может наблюдаться. Вряд ли каждый водитель следит за состоянием резьбовых соединений, поэтому они со временем загрязняются и выкрутить их становится очень сложно. Приходится прибегать к хитростям, которые только усложняют ремонт. Если вы не хотите сложностей, то хотя бы раз в год обрабатывайте проникающей смазкой регулировочные гайки на тягах. Но вернемся к ремонту. Сделать вам придется следующие действия. В первую очередь необходимо выкрутить болт, которым производится крепление рулевой тяги к рейке. После этого вся конструкция, включая и наконечник рулевой тяги ВАЗ 2114, вынимается из-под капота автомобиля.

Теперь может помочь только нагрев резьбы. Осуществить это действие можно как на бытовой плите, так и при помощи газового баллончика. Прогревается вся часть тяги, на которой имеется резьба. После этого ее нужно аккуратненько обстучать молотком. В результате вся ржавчина и грязь, которая скопилась внутри, осыпается. Резьбовое соединение становится свободным, гайки можно без труда выкрутить. Между прочим, такую хитрость можно применять для любых болтов, шпилек, которые не получается выкрутить обычными способами. Главное, чтобы на них не было легкоплавких элементов.

Установка нового наконечника

Итак, вам потребуется знать, какое расстояние было от края регулировочной гайки до оси пальца рулевого наконечника. Только лишь зная это расстояние, можно произвести правильную установку колес относительно друг друга. Первым делом накручиваете гайку на резьбу самого наконечника. Затем уже его устанавливаете на основную часть тяги. Как оказалось, довольно проста замена рулевых наконечников ВАЗ 2114. Своими руками все сделать можно за час-полтора.

Накручиваете его до тех пор, покуда расстояние не окажется таким же, каким было на старой детали. Затяжку производить уже после окончательного монтажа. Сначала ставите палец в поворотный кулак. Не нужно набивать его с силой, достаточно просто от руки поставить на место. Накручиваете гайку, затягиваете ее с необходимым усилием, фиксируете ее положение шплинтом.

Заключение

После всего этого необходимо окончательно затянуть регулировочные гайки на рулевой тяге. По такой схеме производится замена элементов как на левой стороне, так и на правой. Причем замена наконечников рулевых тяг ВАЗ 2114 делается точно так же, как и на всех переднеприводных автомобилях. Обратите внимание на то, что в случае снятия всей тяги, необходимо демонтировать защитный чехол, который стоит поверх рейки.

ищем неисправность (инструкция) — журнал За рулем

LADA

УАЗ

Kia

Hyundai

Renault

Toyota

Volkswagen

Skoda

Nissan

ГАЗ

BMW

Mercedes-Benz

Mitsubishi

Mazda

Ford

Все марки

У некоторых автомобилей рулевые наконечники можно смело приравнять к расходникам, ведь менять их порой приходится очень часто — некоторые не выхаживают и 10 000 км. Регулярно платить за диагностику подвески тоже накладно. Но можно быстро и просто проверить состояние наконечников и шаровых опор не прибегая к услугам СТО.

Скрипы и стуки при движении, которых еще вчера не было, должны насторожить любого автовладельца. И стать поводом для диагностики неисправностей.

Начать логичнее с колес. Для этого потребуется домкрат, чтобы приподнять машину, и немного свободного времени. Специальный инструмент не пригодится, и профильное образование необязательно.

Кто стучал? Рулевой наконечник

Разумеется, цель диагностики — найти неисправную деталь и заменить именно ее. Чтобы проверить состояние наконечника рулевой тяги, нужно приподнять машину (колесо не должно касаться земли). Затем его необходимо покачать особым образом, приложив усилие в точке «9 часов» или «3 часа». Такое покачивание позволит почувствовать люфт. Если он есть, нужно понять его источник.

Для начала выясним, виноват ли в этом рулевой наконечник. Для этого одной рукой покачиваем колесо в той же плоскости, а другую руку заводим за колесо и кладем ее так, чтобы она касалась рулевого наконечника и поворотного кулака. Если зазор там, при покачивании это легко ощутить.

А при чем здесь шаровая опора?

Есть вероятность, что зазор не обнаружится, хотя люфт будет явным. И тут уже стоит подозревать проблемы с шаровой опорой. Проверить, действительно ли она неисправна, можно тем же способом, что и в случае с диагностикой рулевого наконечника. Необходимо покачать колесо, приложив одну руку уже к шаровой опоре. Если зазор есть, не заметить его не получится.

Обнаружив неисправности в ходе описанной диагностики, не тяните с заменой поврежденных деталей. Это может привести к их окончательной поломке во время поездки и серьезной аварии. После ремонта не забудьте съездить в сервис, чтобы там отрегулировали углы схождения колес. Это обязательно!

• Как снять колесо, если у болта или гайки сорваны грани, смотрите (и читайте) тут.

Все вопросы и предложения по серии выпусков «Техническая среда» присылайте на адрес: [email protected].

Другие выпуски «Технической среды» доступны в нашем спецпроекте, а также на нашем канале в YouTube.

Наше новое видео

Китайцы сделали внедорожник (почти!) из популярного кроссовера — 7 заметных изменений

Ретротест полноприводного ГАЗ-63 (видео)

Кроссовер с замашками внедорожника: начались продажи Haval Dargo X

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем в Дзен

Новости smi2.ru

крутить руль «одним пальцем

ВАЗ-2107, к которому привыкли тысячи соотечественников, уступает зарубежным аналогам по ряду показателей, поэтому автолюбители, желающие иметь собственный автомобиль, производят тюнинг ВАЗ-2107 система рулевого управления своими руками.Обдуманным и правильным тюнинговым решением можно считать установку гидроусилителя руля или электроусилителя руля. Благодаря грамотной модернизации в автомобиле появится узел, за счет которого создается дополнительное усилие на колесах при вход в поворот.Проведенная доработка приблизит отечественный автомобиль к классу более дорогих иномарок.

Тюнинг руля

Тюнинг руля ВАЗ-2107 можно начать с обоснованного решения сменить заводской руль на более спортивный аппарат диаметром 320 мм. Такой агрегат даст автовладельцу множество преимуществ: во-первых, он сможет парковаться с большей маневренностью. Во время модернизации руля не забудьте об установке защитного стекла.

Те автолюбители, которые предпочитают спортивный тюнинг (низкий номер рейки), должны быть готовы заплатить за агрегат в два раза больше денег, чем за простой штатный аппарат. Однако после установки автомобиль получит возможность поворачивать колеса всего за два оборота руля.

Третьим шагом по улучшению автомобиля может стать регулировка развала и схождения. Специалисты, много лет работающие с ВАЗом, увеличивают схождение и отрицательный развал на передней оси. При этом обязательно нужно обратить внимание на схождение задней колесной базы, которое, наоборот, должно уменьшаться.

Установка гидроусилителя руля

Если автолюбитель хочет внедрить на ВАЗ-2107 гидроусилитель руля, который завод-изготовитель не посчитал нужным устанавливать в один из самых бюджетных автомобилей во всем мире, он может пойти одним из двух возможных способов. Во-первых, вы можете выбрать оптимальную рулевую рейку, имеющую гидроусилитель руля, а затем уже решать вопрос о ее дальнейшем расположении в автомобиле. Правда, такое действие потребует огромных трудозатрат и средств. Во-вторых, что более целесообразно, можно купить в магазине автозапчастей готовый комплект, позволяющий производить над стационарной рулевой рейкой всевозможные полезнейшие манипуляции.

Приобретенный гидроусилитель руля на ВАЗ-2107 будет состоять из множества частей: помпы, шкива, рулевого механизма, гидроцилиндра, расширительного бачка и системы шлангов.

Для установки гидроусилителя руля на ВАЗ-2107 нужно начать с насоса, с помощью которого осуществляется прокачка и создается определенное давление в узле. Этот насос необходимо разместить на блоке цилиндров, так как он будет функционировать за счет ременной передачи. Следующим шагом является определение местоположения шкива коленчатого вала. Затем заменяется рулевой механизм. Автовладельцу следует заранее проверить размеры приобретаемого устройства, так как оно, скорее всего, будет отличаться от заводского аналога, что может потребовать доработки места установки устройства.

При установке гидроусилителя руля на свой автомобиль следует внимательно отнестись к гидроцилиндру, который согласно инструкции должен располагаться в автомобиле. Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном соединении комплекса деталей шлангами высокого давления. Устанавливаемый бачок должен быть оснащен специальной жидкостью, предназначенной непосредственно для гидроусилителя руля. В результате проведенной манипуляции стоит прокачать систему.

Установка электроусилителя руля

Если автовладелец хочет установить на ВАЗ-2107 электроусилитель, ему следует отдать предпочтение заводским агрегатам. Перед настройкой и модернизацией системы следует отрегулировать датчик скорости передачи. Это позволит избежать слишком тугого руля.

Помимо прочих дополнений ЭУР, владельцу автомобиля предстоит установить новый тросик дроссельной заслонки (его можно приобрести в комплекте за ЭУР для ВАЗ-2108), заменить коробку передач и установить диод МУР1100Е.

Электроусилитель руля на ВАЗ-2107 при покупке готового комплекта подразумевает наличие датчика скорости, различных креплений, троса воздушной заслонки, замка зажигания, нескольких переключателей и кожуха рулевой колонки.

На электроусилитель руля ВАЗ-2107 необходимо начинать с переходной плиты и кардана. После снятия крестовины нужно подобрать кардан соответствующей длины. Сваренная и собранная крестовина, а точнее ее подшипники, снабжены новой смазкой. После этого устанавливается рулевое устройство и подключается электрическая составляющая ЭУР. Красный провод должен идти на аккумулятор, а коричневый на шпильку его крепления. Синий кабель, отвечающий за замок зажигания, должен подойти к оранжевому. Провода тахометра должны идти к фишке приборной панели, а соединительные элементы между датчиками скорости к девятому контакту ЭБУ.

Заключение

Тюнинг рулевого управления ВАЗ-2107 требует времени, денег, усилий и определенных знаний от автомобилиста. Однако грамотно проведенные доработки системы рулевого управления автомобиля улучшают поведение автомобиля на дороге, делая автомобиль более маневренным и управляемым водителем.

ЭУР или электроусилитель руля сейчас устанавливают на многие современные автомобили. Это устройство позволяет более комфортно и удобно управлять автомобилем. Соответственно, многие автовладельцы, автомобили которых не оборудованы этой системой, решают установить блок самостоятельно. Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[Скрыть]

Виды ГУР

Если вы решили оснастить свой автомобиль усилителем, то у вас есть несколько вариантов — дорогой и дешевый:

1. ГУР на ВАЗ 2107 более дорогой вариант. Такая система состоит из насоса, подводящих магистралей, патрубка и резервуара для рабочей жидкости. При этом рабочим телом является масло, которое находится в системе под давлением. Процедура установки достаточно сложная, как и конструкция самой системы, и автовладельцу также придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, устанавливать такой агрегат нет смысла, так как его стоимость почти в два раза дешевле б/у Ваз 2107.
2. Более дешевый и подходящий вариант для «семерки» — электроусилитель. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более, что его установка проще. На самом деле ЭУР работает на «семерках» почти так же эффективно, как и гидроусилитель. Следует отметить, что основным преимуществом такой системы является отсутствие необходимости регулярного обслуживания. ЭУР на ВАЗ подключается к бортовой сети, так как для его работы требуется 12-вольтовое напряжение.

Целесообразность установки EUR

Ставить электроусилитель руля на 2107 или нет — личное дело каждого. Перед покупкой необходимо взвесить множество факторов, в том числе финансовые возможности и целесообразность данного действия. Если автомобилем кроме мужчины управляют женщины или, например, пожилые люди, то для них установка ЭУР будет важным фактором, определяющим комфорт при вождении автомобиля. Конечно, если вам не жалко денег, которые вы отдаете за покупку.

Подробная инструкция по установке электроусилителя руля

Купить электроусилитель сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин. Особенности конструкции «семерки» позволяют установить электроусилитель от Lada Priora. Но прежде чем приобретать этот узел, нужно учесть, что для установки потребуется изготовить или дополнительно купить кардан, а также переходную плиту. Мы не будем подробно описывать весь процесс, потому что если вы понимаете, о чем идет речь, то приведенной ниже инструкции будет достаточно для правильной и полной установки системы (автор видео — канал Антона Марьяна).

Если вы столкнулись с необходимостью установки впервые, то лучше будет обратиться за помощью в этом вопросе к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей бывает проблематично, поэтому при отсутствии опыта лучше сразу доверить это дело профессионалам.

Итак, как выполняется процедура установки:

1. Для начала следует полностью обесточить бортовую сеть, чтобы предотвратить возможное короткое замыкание при ремонтных работах. Для этого просто откройте капот и отсоедините клеммы от аккумулятора.
2. Затем нужно будет снять защитный кожух с руля. Для этого достаточно просто открутить болты, скрепляющие два куска накладки.
3. Следующий этап — снятие старого карданного вала руля, а также установка новой детали, которая идет в комплекте с купленной системой.
4. После выполнения этих действий вам нужно будет просверлить отверстия дрелью для крепления электроусилителя. В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на данном этапе необходимо воспользоваться инструкцией по установке, которая должна быть в комплекте.
5. Когда отверстия просверлены, необходимо закрепить электроусилитель.
6. Далее подключаются провода от датчиков скорости, а так же скорости. При подключении будьте внимательны – нельзя допускать наличия в электрической цепи оголенных проводов, поэтому все кабели необходимо тщательно заизолировать.
7. После выполнения этих действий цепь питания агрегата подключается, помните, что электрическая цепь должна включать предохранительный элемент.
8. Собственно, на этом процесс установки системы электроусилителя можно считать завершенным. Вам останется только переустановить защиту руля и затянуть все болты, которые вы открутили ранее. Затем подсоединяют клеммы аккумулятора и проверяют работоспособность системы. Если есть проблемы в работе электроусилителя, то нужно проверить правильность монтажа, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильная проводка.

Цена вопроса

Стоимость устройства зависит от его производителя, а также от магазина, в котором вы покупаете товар.

ВАЗ «классика» не предусматривает такой опции, как гидроусилитель руля. Если рулевое управление не требует больших усилий при движении по бездорожью, поворот руля на малой скорости, маневрирование на парковке достаточно затруднены. Чтобы крутить руль «одним пальцем», можно установить на ВАЗ 2107 электроусилитель руля. При кажущейся сложности устройства установка и подключение не требует особых навыков и не занимает слишком много времени. Для установки ГУР вам понадобится набор ключей, дрель и электроусилитель руля с проводами и крепежом.

Зачем ставить ЭУР на ВАЗ 2107

Электроусилитель на «семерку» устанавливается в таких случаях:

• для облегчения управления при управлении автомобилем представительницами прекрасного пола;
• для безопасности, удобства и комфорта управления;
• как элемент тюнинга автомобиля;
• , чтобы облегчить управление автомобилем пожилым людям или людям с проблемами со здоровьем.

Типы усилителей руля

На современных автомобилях применяются усилители руля двух типов: гидравлические и электрические (электромеханические) усилители руля. Сокращенно — ГУР и ЭУР.

Работа гидроусилителя руля основана на использовании давления рабочей жидкости (масла). Система гидроусилителя руля включает в себя насос, подводящие трубопроводы, бачок и масло. Насос создает давление масла, которое воздействует на механизм, облегчая поворот колес при повороте руля. Конструкция такого усилителя довольно сложна, монтаж трудоемок, а сам усилитель требует регулярного обслуживания. Только при соблюдении этих условий ГУР будет радовать легкостью и мягкостью работы.

Установка гидроусилителя руля на автомобиль, в конструкции которого не предусмотрен гидроусилитель руля, сложная и очень дорогая процедура, требующая установки дополнительных деталей и серьезных изменений конструкции рулевого управления. Поэтому установка гидроусилителя на ВАЗ 2107 не оправдана.

Электромеханический усилитель отлично справляется со своими функциями и стоит почти в два раза дешевле гидроусилителя руля. Установка ЭУР на ВАЗ 2107 не очень трудоемка и особых трудностей не вызывает. Электроусилитель руля не требует периодического обслуживания и более надежен и долговечен, чем ГУР. Для его работы не нужны специальные жидкости и насосы, достаточно подключить узел к бортовой сети автомобиля. Поэтому именно этот тип ГУР устанавливают на свои машины владельцы «семерок».

Электроусилитель руля на ВАЗ 2107: совместимость и комплектация

Электроусилители, которые можно установить на «семерку», производит завод «Авиаагрегат», расположенный в Махачкале. ЭУР предназначен для установки на ВАЗ 21214, но конструкция позволяет использовать его в рулевом управлении любой «классики». Электроусилитель крепится непосредственно на рулевой колонке автомобиля.

В комплект поставки ПАЗ входят:

• механизм электроусилителя;
• Кронштейн крепления ЭУР к рулю ВАЗ 2107;
• кардан промежуточный;
• провода;
крепеж
• ;
• декоративный жгут.

Электроусилитель на ВАЗ 2107 работает по следующей схеме: электродвигатель запускается синхронно с рулевым колесом водителем, создавая дополнительный крутящий момент, снижающий усилия на поворот колес. Коэффициент усиления ЭУР равен 5,7, то есть после установки ЭУР вместо усилия до 20 кг будет достаточно усилия до 3,5 кг.

В усилителе используется принцип обратной связи. Выглядит это так:

• датчик момента определяет факт поворота руля водителем и направление вращения руля на ВАЗ 2107;
• модуль управления ЭУР считывает данные об оборотах двигателя, скорости движения, положении ключа зажигания, обрабатывает их по запрограммированной программе и выдает управляющий сигнал на электродвигатель;
• электродвигатель вращает карданный вал руля, снимая усилия водителя.

Датчик скорости обеспечивает соответствие коэффициента усиления текущей скорости автомобиля. На малых скоростях усиление рулевого управления ниже, поворачивать становится тяжелее, а при движении на высоких скоростях требуется меньше усилий для поворота руля.

Электроусилитель начинает работать через 5 секунд после включения зажигания автомобиля.

При появлении признаков неисправности система автоматического управления отключает его, переводя автомобиль в штатный режим ручного управления, что обеспечивает 100% безопасность в случае поломки.

Установка ЭУР на ВАЗ 2107

Перед началом работы необходимо снять клеммы с аккумулятора во избежание возможного короткого замыкания.

Порядок установки ЭУР следующий:

Практически все операции по установке и подключению ЭУР проводятся в салоне автомобиля. Работа занимает 2-3 часа. Гарантия на ЭШП Махачкалинского завода 1 год. Это лучший вариант усилителя по соотношению цена-качество.

Примечание: на ВАЗ 2107 можно установить ЭУР от «Приоры». Для этого нужно изготовить или купить специальную переходную пластину и кардан.

Техосмотр после установки ЭУР на ВАЗ 2107

Установка электроусилителя формально считается изменением конструкции автомобиля и является препятствием для прохождения ТО без соответствующих сертификатов соответствия. Скрыть факт установки ЭУР на ВАЗ 2107 не получится – устройство ярко проявляет себя при проверке люфта руля. Это может стать основанием для отказа в выдаче бумаги о прохождении обязательного техосмотра.

Для прохождения технического осмотра в соответствии с законодательством необходимо найти официальное письмо от производителя о соответствии данной модели ЭУР требованиям для установки на ВАЗ 2107. Это письмо (копия) должно быть при себе при прохождения техосмотра автомобиля.

Также для ТО необходим документ, подтверждающий установку ЭУР в сертифицированном ВАЗом автосервисе.

При наличии этих двух документов работники пункта техосмотра не имеют права отказать в выдаче справки. В конфликтной ситуации следует запросить письменный отказ с указанием причин.

Установка ГУР должна производиться специалистами автосервиса, а владельцу вручается специальный документ. Отчет о выполненных работах сдается в регистрационно-экзаменационный отдел ГИБДД, и на его основании вносятся изменения в ПТС. При установке необходимо строго следовать инструкции, прилагаемой к оборудованию.

Пошаговая работа по установке ГУР на ВАЗ-2107:

• автомобиль загоняется на смотровую яму или подъемник, передняя часть подвешивается, колеса демонтируются;
• с помощью специального оборудования концы тяг отсоединяются от сошки рулевого механизма;
• в салоне откручивается шлицевое соединение и снимается вал, на котором установлен руль;
• откручиваются болты крепления машины к лонжерону и снимается механизм;
• на освободившееся место крепится новый редуктор с исполнительным гидроцилиндром;
• на блок двигателя устанавливается насос для обеспечения необходимого давления масла в конструкции. Приводной ремень накинут на шкив коленчатого вала и натянут, как указано в инструкции;
• на следующем этапе осуществляется монтаж РВД и трубопроводов, их подключение к приводу и компрессору;
В систему заливают рабочую жидкость
• (1,8 литра) и проверяют оборудование на герметичность соединений

По окончании процесса гидрокорпус необходимо прокачать, чтобы удалить из него остатки воздуха. Для этого требуется несколько раз повернуть руль до упора в обе стороны. После этих действий проводится пробный первый запуск двигателя и проверяется работоспособность системы. Усилие на руле должно начать резко уменьшаться практически сразу после трогания с места.

Для дальнейшей эксплуатации модели ВАЗ-2107 углы установки колес проверяются на специальном стенде. При необходимости развал и схождение регулируются и доводятся до характеристик, установленных техническим паспортом. Следует помнить, что гидроусилитель руля дает возможность маневрировать на небольшой скорости и без особых усилий поворачивать руль даже на месте.

Чтобы уверенно парковать машину и при этом иметь возможность крутить руль одним пальцем, не напрягая рук на малых скоростях, уже давно во всем цивилизованном мире для этого есть гидроусилитель руля , который можно без особых усилий установить на ВАЗ 2107.

Какие виды рулевого управления с усилителем существуют?

1. Усилитель руля — усилитель руля. Этот усилитель приводится в действие давлением масла. Конструкция и установка такого оборудования довольно сложны, и за таким усилителем нужен постоянный уход. Если все сделано правильно, то гидроусилитель порадует вас плавным движением руля.
2. Электроусилитель руля (электромеханический) отлично справляется с нагрузкой, его установка намного проще и быстрее. На ВАЗ 2107 работает так же эффективно, как и масляный ГУР. Наверное, самое главное, что он работает по принципу «поставил и забыл». Электроусилитель питается от бортовой сети напряжением 12 В (максимальный ток 50А).

Рассмотрим принцип работы и установки бытового электроусилителя руля производства завода «Авиаагрегат».

ЭУР создает дополнительный момент силы электродвигателем, действующим синхронно с руками водителя. Коэффициент усиления на руле равен 5,7. Это означает, что при повороте руля, если водитель приложит 20 кг собственных сил, то от ЭУР потребуется 3,5 кг.

Что входит в комплект EUR?

• сам усилитель;
• промежуточный кардан;
Кронштейн
• для крепления на рулевой колонке;
• дополнительные детали — крепеж, провода и декоративный кожух.

Как работает электроусилитель руля?

Принцип его работы сложен, это использование обратной связи:

• Датчик крутящего момента определяет усилие и направление, прилагаемое водителем к рулевому колесу, и преобразует импульсы в электрический сигнал; Помимо датчика крутящего момента, есть еще датчики скорости автомобиля, частоты вращения коленчатого вала, положения ключа зажигания и т.д., каждый из них также формирует сигнал и отправляет его на блок управления.
• Блок управления формирует суммирующий сигнал, который подается на электродвигатель ЭУР.
• Электродвигатель выполняет «обратную работу», преобразовывая электрический сигнал в движение руля.

Датчик скорости приводит к тому, что чем быстрее движется автомобиль, тем меньше усилий, то есть руль становится «тяжелее». Электродвигатель включается тогда, когда это необходимо, при этом слышно, как он слегка гудит.

Через 3-5 секунд после включения зажигания ЭУР начинает работать.

При возникновении каких-либо неполадок в цепи питания, ЭУР просто отключится, при этом загорится сигнальная лампа, и автомобиль вернется к ручному управлению.

Установка ЭУР на ВАЗ 2107

1. отсоединить «массу» от аккумулятора.
2. меняем кардан в рулевой колонке, на кардан из комплекта;
3. сверлим крепежные отверстия, размеры и расположение на прилагаемой схеме;
4. проводим плюсовой провод питания, провода датчиков скорости и коленвала, ставим предохранитель.
5. ставим защитный кожух.

Вся работа занимает около 2-3 часов.

Гарантия на этот продукт составляет 1 год с даты покупки.

Установка электроусилителя руля на ВАЗ: Видео

проверка и замена, сколько и какого масла заливать

Смазка (масло) важная часть где есть трение. В машине просто полно мест, где это происходит, так что масло просто обязано быть!
Необходим как в двигателе, так и в коробке передач, редукторах, амортизаторах и других деталях. В этой статье собраны: инструкция «замена масла в редукторе заднего моста ВАЗ» и переднего моста тоже, советы по выбору масла, видео, а также что необходимо сделать помимо замены масла.

Сейчас в заказе:

• Выбор масла для ВАЗ
• Подготовка к замене и необходимые инструменты
• задний мост
• Передний мост
• Советы по обслуживанию

Выбор масла для ВАЗ

Какое масло заливать при замене масла в мосту на ВАЗ 2107 например?
Бывает, что мнения специалистов расходятся, но общие моменты есть. Дорогое масло лить не стоит — пустая трата денег.
Выбор трансмиссионного масла дело личное. Все зависит от предпочтений владельца и цены на масло. Масло
Mannol часто заливают в задний мост и оно неплохо себя зарекомендовало. ХАДО, конечно, лучше, но все же дороже.

Что касается марки трансмиссионного масла, то наиболее распространенной является 75W-90.

Подготовка к замене и необходимые инструменты

Итак, замену масла в заднем мосту ВАЗ 2105 или другого автомобиля удобнее всего проводить на яме или эстакаде. Заранее подумайте, где их можно найти.
Купить масло для заливки — надо брать 2 литра — на доливку останется немного.

Совет! Перед заменой масла обязательно прогрейте автомобиль, проехав на нем около 10 километров. Таким образом, масло лучше стекает.

Какой инструмент понадобится:

• Шестигранник 12
• Накидной ключ или головка на 17 с воротком
• Шприц для заливки масла

• Емкость для отработанного масла
• Тряпка
• Резиновые перчатки, чтобы масло не обожгло руки

Как видите, замена масла в мосту ВАЗ 2104 и других автомобилях не требует особых затрат и вполне возможно сделать это своими руками.

Замена масла

Рассмотрим подробно процесс замены масла в заднем мосту; замена масла в мостах ВАЗ 21213 тоже будет рассмотрена.

задний мост

Итак, приступаем к замене масла, предварительно подготовив все необходимое и достаточно прогрев автомобиль:

• Сначала слейте старое масло. Для этого берем шестигранник на 12 и откручиваем сливную пробку.
  Здесь пригодятся резиновые рукавицы или перчатки. Масло, если оно есть, конечно, будет резко течь из заднего моста вам в руки.

И он польется прямо в ваши руки, так что лучше предупредите себя.

• Открутив сливную пробку, подставьте емкость для масла. После слива масла очистите магнит на пробке, чтобы металлическая стружка не попала в новое масло, и закрутите ее обратно в корпус.
• Теперь заливаем масло. Ключом на 17 откручиваем заливную пробку(как на фото). Наполните шприц маслом и залейте его в редуктор.
  Масло заливать до уровня — отверстия заливной горловины.

• После достижения желаемого уровня масла заливная пробка завинчивается.

• Далее все протираем ветошью и проверяем герметичность всех резьбовых соединений.

Внимание! Затяните обе пробки без лишнего фанатизма. Все-таки с ремонтом потом будет неприятно извращаться.

Вот, собственно, и вся замена масла в мосту ВАЗ 2105.

Передний мост

На автомобилях «Нива» и «Тайга» помимо заднего моста имеется еще и передний мост, так как автомобили полноприводные. Отметим, что замена масла в мостах ВАЗ 21214 ничем не отличается от замены масла в заднем мосту на других моделях.
Инструменты те же, наконечники те же, устройство аналогичное, и процесс идентичен.
Сначала слейте масло из коробки передач. Закручиваем сливную пробку и откручиваем заливную.
Залить масло до уровня. Контролируем герметичность соединений. Вот и все.

Многие автовладельцы не считают, что за автомобилем нужно еще и ухаживать, а не только ремонтировать.
Если не только менять масло заднего моста своего ВАЗ 2106, но и ухаживать за автомобилем своими руками, то ремонт можно проводить гораздо реже. Вот несколько советов по маслам.

Совет 1. Проверьте уровень масла! Как часто нужно проверять? После 20 000 км пробега вашего автомобиля загляните в задний мост. Отверните заливную пробку и проверьте уровень масла пальцем. При необходимости долейте масло до уровня.

Совет 2 — вовремя меняйте масло! Согласно руководствам по ремонту периодичность замены масла в заднем мосту автомобилей ВАЗ составляет 60 000 км.
Следуя этому совету, ваша коробка передач прослужит дольше.

И еще немного о. Цена на эту операцию достаточно низкая, поэтому в целях экономии времени можно заплатить ребятам на СТО за замену.
Кстати, некоторые СТО предоставляют бесплатную замену масла, при покупке в их магазине — обратите внимание.

Проведение замена масла трансмиссии в редуктор ( КПП ) и редуктор заднего моста рекомендуется каждые 35000 км или через три года эксплуатации автомобиля. Также можно посоветовать проверять уровень и состояние трансмиссионного масла сразу после покупки подержанного автомобиля. Масло следует заменить если: масло в картере КПП и редуктор ниже рекомендуемого уровня, в масле присутствует серебристая пыль (именно пыль, если вы обнаружите в масле крупинки металла, то наверное уже поздно менять масло и нужно готовиться к серьезному ремонту), цвет масла черный или кофейный (что может свидетельствовать о разрушении присадок в масле или попадании воды в масло). И, конечно же, замена масла и КПП , а в редуктор заднего моста можно сделать самостоятельно! Как это сделать и что для этого нужно читайте далее…

Замену трансмиссионного масла в КПП и КПП лучше всего делать одновременно и сразу после поездки (не менее 5 км прогревать масло ). Плюс можно купить сразу 3 литра масла 80w90 — 1,3 литра в КПП и 1,4 (1,6 в пятиступке) литра в КПП и еще останется на смазку замков и т.д.

Далее… Лучше меняйте масло на смотровой яме или в эстакаде. И самое главное, что я хочу сказать сразу. Проблема может быть вызвана этапом заливки масла в редуктор заднего моста и особенно редуктор в редукторе . Лучше всего для этого подойдет масляный нагнетатель (фото 1) или рычажный шприц для смазки. Но, поскольку этих приспособлений может и не быть под рукой, можно заменить их большим пластиковым шприцем плюс туго надетым на его конец эластичной трубкой. Еще, для заливки масла в коробку передач можно использовать конструкцию — длинный резиновый шланг (один конец шланга в коробке передач, второй выведен в моторный отсек) и лейка (вставляется в конец шланг, ведущий в моторный отсек). Единственный минус этого способа в том, что летом приходится прогревать масло или заменять его.

Инструмент: накидной ключ на «17», шестигранник на «12», емкость для слива старого масла.

Меняем масло в КПП ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 :

1. Сначала откручиваем сливную пробку (фото 2К) (обычно шестигранным ключом на «12») и сливаем масло в заранее подготовленную емкость. После этого можно открутить заливную пробку (фото 3К) (ключ на «17»).
2. Даем маслу хорошо стечь, и заворачиваем сливную пробку.
3. Выбираем один из способов впрыска (масляный нагнетатель (фото 4К), большой шприц или заправочная воронка плюс резиновый шланг) и заливаем трансмиссионное масло до нижнего края заливного отверстия (в общем заливаем пока не потечет). И закручиваем пробку.

Меняем масло в редукторе заднего моста ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 :

Процедура замены масла коробка передач такая же как КПП только картинки другие.

1. Сливная пробка на редукторе заднего моста (фото 2Р).
2. Пробка заливная на редуктор заднего моста (фото 3Р).
3. Залить трансмиссионное масло в коробку передач, также до нижней кромки заливного отверстия (фото 4Р).

Если масло в КПП или КПП сильно загрязнено, то необходимо промыть картер КПП или КПП . Для этого нужно смешать трансмиссию (можно моторизованную) масло С дизельным топливом(пропорция,где-то 30% ДТ). Залейте Коробку передач (редуктор) , поддомкратьте одно заднее колесо, запустите двигатель, включите первую передачу и дайте поработать 3-4 минуты. После этого можно слить промывочную смесь и залить свежее трансмиссионное масло .

При использовании статьи или фото активная прямая гиперссылка на сайт www.!

Самым нагруженным узлом в автомобиле ВАЗ 2107 является редуктор заднего моста. Но при правильной сборке, установке и своевременном обслуживании может прослужить дольше, чем даже менее нагруженные узлы.
Как указано в инструкции, масло в редукторе и редукторе заднего моста следует менять после обкатки, затем после пробега в две тысячи километров и в последующем каждые шестьдесят тысяч километров.
В конструкции коробки передач автомобиля ВАЗ используется особый тип гипоидной передачи со смещенными осями. Такое зацепление снижает шум при притирке поверхностей, но проскальзывание по линии контакта зубьев может привести к риску заедания.

Использование специального трансмиссионного масла в коробке передач может устранить это. В состав смеси входят противозадирные присадки класса GL-5.
Это масло называется Hypoid.
Объем заливаемого в коробку передач масла 1,35 литра. Замена масла в редукторе заднего моста ВАЗ 2107 осуществляется по тому же алгоритму, что и масло коробки передач. Замену
необходимо производить перед эксплуатацией автомобиля зимой и летом. Для этих сезонов масло отличается по вязкости.
Зимой она ниже, а летом выше.

Замена масла в редукторе заднего моста ВАЗ

• Смесь содержит серебристую пыль. Если вместо пыли крупинки металла, это свидетельствует о серьезной поломке автомобиля.
  Просто заменить масло недостаточно.
• Кофейный или черный масляный краситель. Это свидетельствует о попадании в него воды или разрушении присадок в растворе.
• Замена масла в редукторе моста ВАЗ 2107 можно произвести своими силами.

Совет: Масло следует сливать после того, как автомобиль проехал, чтобы оно было горячим и хорошо стекало из картера. Но нужно соблюдать осторожность, температура жидкости может достигать 90 градусов.

Рабочий наряд

Итак:

• Пробка в отверстии для заливки масла откручивается ключом на «17».

• Под сливным отверстием помещается емкость для сбора отработанного масла .
• Пробка сливного отверстия выворачивается шестигранным ключом на «12» для удаления отработанного масла.
• После полного слива жидкости сливная пробка закручивается на место.

Совет: Если масло, слитое из картера коробки передач, темного цвета или с металлическими частицами, необходимо промыть редуктор заднего моста.

• Для промывки необходимо залить примерно один литр смеси тридцатипроцентного керосина с трансмиссионным маслом. Вместо керосина можно взять солярку.
• Вывешено одно заднее колесо, включена первая передача и запущен двигатель.
• Через три минуты промывочная смесь сливается.
• Для заливки лучше использовать масляный нагнетатель или рычажный шприц для смазки. Если их нет под рукой, можно использовать большой пластиковый шприц с эластичной трубкой на конце.
• В коробку передач залито 1,3 литра специального трансмиссионного масла.
• Необходимо следить за тем, чтобы его уровень доходил до нижней кромки заливного отверстия.

После заливки масла сапун проверяется и очищается от грязи. Это устройство необходимо для того, чтобы сбросить избыточное давление в коробке передач, которое образуется при нагреве масла и повышении его уровня.
Все операции по замене масла на автомобиле ВАЗ 2107 хорошо видно на видео.

Рулевое управление автомобиля ВАЗ 2107

На модели ВАЗ 2107 рулевое управление имеет предохранительную конструкцию с шарнирно-рычажным приводом рулевого колеса и червячно-роликовым редуктором.

• Редуктор рулевого механизма крепится тремя болтами в моторном отсеке на левом лонжероне.
• Регулировочный винт, установленный на верхней крышке корпуса редуктора, может использоваться для регулировки зазора зацепления двухгребневого ролика и встроенного в конструкцию устройства червяка.
• В картер рулевого механизма залито примерно 0,2 литра масла.
• Для заливки масла на верхней крышке картера коробки передач имеется заливное отверстие. Отсутствует отверстие для слива масла; жидкость в автомобиль ВАЗ 2107 доливается только при необходимости.

Заливка масла в рулевой механизм

Перед заливкой масла проверьте его уровень:

• Вакуумный усилитель снят.
• Ключ на «8» откручивает пробку заливки масла в редуктор, имеющую коническую резьбу.

• Уровень масла проверяется специальным стержнем. Для этого шток вставляется до упора в редуктор, как показано на фото.

• От верхней кромки заливного отверстия уровень масла должен быть на глубине 15 миллиметров.
• Если вам необходимо заменить масло в рулевом редукторе ВАЗ 2107, то четыре болта крепления нижней крышки редуктора откручиваются накидным ключом на «13».
• Достаточно отодвинуть крышку и слить масло в емкость.
• Крышка ставится на место, фиксируется болтами и заливается новое масло.
• Пробка вкручивается в заливное отверстие.

Своевременная замена масла в основных узлах автомобиля ВАЗ 2107 увеличит срок его службы без дорогостоящего ремонта. А цена работ по замене масла приемлема для всех автовладельцев.

1. Открутить заливную пробку заднего моста.
2. Подставляем емкость объемом не менее 1,5 литра под сливное отверстие заднего моста.
3. Шестигранным ключом на 12 мм отверните сливную пробку заднего моста.
4. Слить масло с заднего моста автомобиля ВАЗ 2107. Сливная пробка снабжена магнитом, который притягивает к себе продукты износа деталей коробки передач.
5. Зачищаем сливную пробку и устанавливаем обратно в задний мост автомобиля ВАЗ 2107.

Примечание
Если слитое масло из заднего моста на автомобиле ВАЗ 2107 имеет темный цвет и в нем отчетливо видны частицы металла, рекомендуется промыть редуктор заднего моста на автомобиле ВАЗ 2107.

Для промывки редуктора заднего моста на автомобиле ВАЗ 2107 залейте примерно литр маловязкого масла (например, веретенного). Вывесив одно из задних колес (см. «Колесо автомобиля ВАЗ 2107 – замена»), заводим двигатель на автомобиле ВАЗ 2107 и включаем первую передачу. Через пять минут выключите двигатель, слейте масло с заднего моста, снова очистите его и заверните сливную пробку.
6. Залейте свежее трансмиссионное масло в задний мост до уровня заливного отверстия и затяните пробку.
7. Чистим сапун снаружи щеткой или ветошью. Несколько раз поворачиваем крышку сапуна, чтобы прочистить его канал.

Масло в редукторе — весь механизм который вращается и трется друг о друга нуждается в масле, так же и редуктор, внутри него шестерни (Они металлические) которые трутся друг о друга во время работы и если их не смазывать ни с чем, они быстро выйдут из строя (на них появятся задиры или даже деформируются и редуктор придется менять), а при смазке они уже будут вращаться и тереться друг о друга с гораздо меньшим трением, а в связи при этом уменьшится износ деталей (Они не так быстро выйдут из строя), кроме того, шестерни в коробке передач все равно будут работать тише и, следовательно, она не будет слишком сильно гудеть и вибрировать, как это будет, если полностью слить масло.
