Замена рулевых тяг — видео
Исправность системы рулевого управления транспортного средства – это залог безопасности вашего движения по дороге. В связи с этим, вы должны регулярно проводить техническую проверку исправности рулевой системы автомобиля и по необходимости принимать срочные меры. В связи с этим, с работой по замене рулевой тяги, вы должны быть знакомы хотя бы в общих чертах, ну а лучше, конечно же, уметь это делать.
Ключевые моменты конструкции рулевой системы управления
Чтобы проводить работы по устранению неисправностей системы рулевого управления, вы должны ориентироваться в особенностях конструкции этой системы.
Если говорить в общем, то она состоит из следующих элементов:
1. Рулевое колесо.
2. Рулевая рейка.
3. Рулевой привод.
Рулевые тяги, которые являются главным предметом обсуждения в данной статье, располагаются в системе рулевого привода. Так что, для их замены, вам следует работать именно с данным узлом рулевой системы управления.

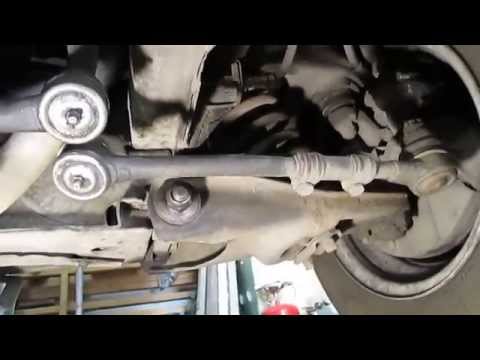

Видео. Замена рулевых тяг своими руками
Отметим, что работу по замене рулевых тяг, нельзя назвать простой, и многие могут не решиться выполнять ее самостоятельно, но при этом, принцип данного процесса, знать стоит, это, как минимум, облегчит общение с сотрудниками станции технического обслуживания.
Как обнаружить наличие неисправности?
В подавляющем большинстве случаев, проблемы с рулевым приводом связаны с тем, что проходит срок эксплуатации шарового шарнира, который расположен на наконечниках рулевых тяг. Проще всего, данная проблема обнаруживается по появившемуся дискомфорту управления транспортным средством, а также по ряду шумов неизвестного происхождения.
В целом, можно выделить несколько факторов, которые явно указывают на неисправность рулевой тяги:
1.
Посторонние звуки в рулевой колонне, в особенности различные постукивания
2. Вибрация колеса рулевого управления во время движения
3. Более сильный люфт рулевого колеса, нежели обычно
4. Затруднения при проворачивании рулевого колеса
5. Самостоятельно отклонение транспортно средства от траектории, при движении по прямой
6. Смещение рулевых наконечников вдоль оси более чем на два миллиметра
Напомним, что в предыдущей статье мы рассказывали как отремонтировать ремонт своими руками. Полезные рекомендации от нашей редакции опубликованы в данной статье.
Замена рулевых тяг своими руками
Если вы приняли решение о том, что вам необходимо заменить рулевые тяги, то для начала купите комплекты новых тяг, вместе с наконечниками. При этом, опытные специалисты рекомендуют менять сразу два наконечника, так как это позволит избежать лишних проблем в будущем.
Далее можете приступать к процедуре замены рулевой тяги автомобиля:
1. Производим подъем машины при помощи домкрата и ставим на «козла».
2. Далее вам следует демонтировать переднее колесо и расшплинтовать гайку.
3. Далее вам следует установить специальный съемник и подтянуть гайку, а затем нанести удар при помощи молотка по рычагу, отвечающему за поворот.
4. Теперь, вы должны выкрутить все крепежные болты рулевого наконечника. Чаще всего они закисают, так что используйте смазку WD.
5. Снимите рулевой наконечник с муфты.
6. Далее демонтируйте пыльник и отвинтите крепеж от рулевой рейки, обязательно сделайте пометку положения рейки.
7. Остается только поставить на основе метки комплект новой рулевой тяги и собрать конструкцию в обратном порядке.
При сборке, постарайтесь смазать все движущиеся элементы, что продлит срок их эксплуатации.
Рулевая тяга и комплектующие на ВАЗ 2113, 2114, 2115
Рулевая тяга и комплектующие на ВАЗ 2113, 2114, 2115 | Интернет-магазин MotorringИнтернет-магазин тюнинга и стандартных запчастей
для автомобилей LADA.
Доставка по всей России и Казахстану
Корзина пуста
8 (939) 708-49-99
8 (927) 606-67-60
8 (927) 607-31-63
8 (800) 550-86-33
Рулевое управление
ВАЗ 2113, 2114, 2115
Рулевая тяга и комплектующие
Легко найти товар! Clear search
Результаты поиска:
В группе представлено: 20 / 20 позиций
по популярности
по цене
Наконечник рулевой тяги является составной частью рулевого механизма транспортного средства передвижения, в том числе автомобилей ВАЗ.
Самый доступный пример применения рулевых тяг можно наблюдать на колёсах велосипеда, где спицы выступают в качестве аналога рулевых тяг. Спицы колёс велосипеда определяют отношение длины к радиусу инерции, удерживая постоянное положение обода колеса под действием сжимающих сил.
Инновационные технологии запрессовки конструктивных элементов учитывают более жёсткие допуски при традиционной конструкции рулевых тяг, обеспечивая более прочное сочленение деталей и длительный срок службы. Принцип соединения тяг на концах осуществляется различными способами. Желательно, чтобы прочность соединения составляла, по крайней мере, равную прочность со стержнем тяги. Концы, как правило, резьбовые; через просверленные в них отверстия затем пропускают U-образный кусок металла — штифт и удерживают гайками, навинчиваемыми на концах.
В некоторых конструкциях рулевых тяг не предусмотрен монтаж смазочного штуцера — маслёнки. Наличие смазывающего гнезда позволяет добавлять смазочный материал при сборке для очистки от загрязняющих веществ, уменьшая степень коррозии и износа металлического пальца, снижая силы трения и повышая прочность изделия.
Наконечники рулявых тяг для ВАЗ, выкованные из стали премиум класса, для большей прочности подвергают термообработке, поверхность изделия полируют для надёжности и долговечности. Защита сочленения пальца в корпусе тяги обеспечивается прочными резиновыми чехлами с большей прочностью на разрыв, блокирующими попадание грязи во внутреннюю конструкцию с полиуретановым вкладышем, сохраняющим низкий коэффициент трения. Закалённая и отшлифованная внутренняя поверхность пальца тяги уменьшает внутреннее трение и износ. Таким образом, вся конструкция рулевых тяг улучшает езду, производительность и обеспечивает большую часть всей безопасности вождения.
- увеличение срока службы сопутствующих компонентов рулевого управления;
- безопасное управление;
- надёжность деталей;
- достижение максимальной эффективности элементов;
- современное полиуретановое уплотнение, удерживающее грязь;
- полиуретановый вкладыш, уменьшающий трение;
- исключение повышенного износа шин.
На стадии ежедневной эксплуатации транспортного средства желательно, не реже одного раза в год, проводить осмотр системы рулевого управления и подвески авто, наряду с регулировкой углов развала-схождения колёс. Изношенные рулевые тяги могут привести к неустойчивому рулевому управлению, а также увеличить износ шин, так как наконечники рулевых тяг способствуют выравниванию колёс при движении транспортного средства, играя одинаково важную роль в снижении фронтальных колебаний и вибрации.
Тщательно проверьте состояние всех рулевых тяг на ВАЗ; при необходимости замените. Замену рулевых тяг автолюбитель способен произвести самостоятельно в течение всего нескольких часов, что позволит сэкономить деньги за счёт автомастерской. Замену наконечников рулевых тяг рекомендуется выполнять комплектом: обе стороны одновременно.
Замена рулевой ваз 2107, как заменить неисправную тягу своими руками. Замена рулевого управления ВАЗ 2107
Рано или поздно вам придется столкнуться с заменой рулевого управления.
Такая операция на ВАЗ 2107 основана на диагностике состояния передней подвески автомобиля. С точки зрения безопасности пассажиров и водителя этот узел отвечает, поэтому в случае его выхода из строя необходимо сразу ставить новые. О том, как заменить рулевую ВАЗ 2107 и пойдет речь в сегодняшней статье.
Содержание
- Рулевые тяги, наконечники рулевых, где находятся, какие функции выполняют
- Как часто нужно менять рулевые тяги и наконечники
- Признаки износа наконечников рулевых
- Инструменты , приспособления, расходные материалы
- Запчасти для ремонта и замены рулевого управления
- Выбор рабочего места
- Разборка рулевого управления ВАЗ 2107, этапы
- Полезные советы по разборке
- Установка рулевых нагрузок Регулировочные работы (деталь)
- Наконечники проф.
Рулевая тяга, наконечники рулевые, где расположены, какие функции выполняют
Рулевые тяги расположены в самом низу вашего автомобиля, но вы только посмотрите на них, потому что они смыкаются с передними колесами машины, чтобы не было увода колес в сторону.
Чтобы их частично увидеть, снимите руль до упора, и вы увидите, как одна из тяг соединяется с поворотным кулаком.
Несмотря на различные конструктивные особенности рулевого привода на разных моделях автомобиля, сущность актуатора выступает таковой. Основная функция заключается в том, что при любом повороте руля, во время движения автомобиля усилие передается на колеса, задавая автомобилю либо прямолинейное движение, либо повороты, влево, вправо. Если говорить иначе, управляемые колеса должны поворачивать повороты под разными углами. Реальным это стало благодаря трапециевидному рулевому управлению, которое состоит из: левого и правого руля, а также среднего и колес.
Как часто нужно менять рулевые тяги и наконечники
Выполнять такую непростую операцию приходится нечасто. Вы сами почувствуете, когда рулевая тяга или наконечники «поют», требуя замены, будут присутствовать: руль рулевого управления, люфт руля, т.е. характерные изменения в поведении автомобиля.
Признаки износа рулевых наконечников
Наиболее уязвимым элементом рулевой тяги является наконечник. Средним временем его эксплуатации считается пробег около 40 тысяч километров. Средняя цифра выбрана в связи с тем, что на износ наконечника влияет несколько факторов: стиль вождения и дорожные условия. Также причиной может быть некачественный пыльник, установленный вместе с контрафактным наконечником, он легко может лопнуть или сломаться.
Достиг критической точки. Неисправность жала сразу становится понятной — сразу начинает ощущаться люфт. Ремонтировать наконечники не выйдет, они меняют сборку.
Инструменты, приспособления, расходные материалы
Первое, что всплывает в голове, хватит ли у вас инструментов для самостоятельной замены, или вам придется покупать новые вещи, которые не влекут за собой не малых отходов.
Итак, для замены рулевой рейки ВАЗ 2107 вам понадобится:
домкрат- ;
- пассатиа; ключ
- на 22; отвертка
- ; молоток
- ;
- тиснение шаровых петель.
Запчасти для ремонта и замены рулевого управления
В первую очередь нужно убедиться, что проблема именно в рулевой тяге. Посетите специалиста за сто или проведите диагностику самостоятельно, если у вас достаточно навыков или под рукой много информации.
Если проблема такая же в рулевой тяге, то нужно купить преп:
- защитные чехлы;
- рулевое управление грузовика; Гайки
- с коронкой и стопорным штифтом.
Выбор рабочего места
В первую очередь стоит позаботиться о месте работы. В этом случае нам понадобится смотровая яма. Для демонтажа и установки используется съемник, удлинитель и торцевой ключ.
Разборка рулевого управления ВАЗ 2107, этапы
Разборка рулевого управления ВАЗ 2107 производится следующим образом:
- с помощью кисточки удалить загрязнения узла;
- наносим на резьбовые соединения проникающий состав;
- фиксирующие клеи при снятии пассатов;
- открутить гайку на палец с помощью ключа на «22» или накидки;
- с помощью специального съемника отогнав рулевую тягу от поворотного кулака;
- с помощью болта отожмите палец от глазка.
Изношенную рулевую тягу менять сразу комплектом, это рекомендуется делать производителем ВАЗ 2107.
Полезные советы по демонтажу
Перед разборкой бокового руля необходимо измерить и записать его длину. Это необходимо для того, чтобы при сборке не изменилась существующая величина колес на вашем автомобиле ВАЗ 2107.
Для ускорения процесса монтажа можно предварительно промазать соединение бронзовой или медной краской.
Установка рулевых нагрузок Регулировочные работы (деталь)
Установка рулевого управления ВАЗ 2107 выполняется следующим образом:
- берем стальную линейку высокой точности и с ее помощью измеряем длину старой сборки;
- с помощью резьбового соединения подгоняем новый узел до нужного размера;
- стопорный узел с узлом
- ввести палец в посадочное гнездо;
- гайки.
Советы проф.
Самая частая поломка рулевого привода — естественный износ, а также ветхость рулевого наконечника.
Даже сегодня есть люди, которые восстанавливают рулевую тягу.Упоры имеют свойство деформироваться от завала на препятствия или от сильного удара по молоту. Берегите свою машину, будьте осторожны, и если удар по молоту уже был идеальным, стоит проверить тягу, а также исправность шара.
Выбирая рулевую тягу, в первую очередь необходимо опираться на требования производителя.
После замены рулевых наконечников нужно сразу ехать на стенд для регулировки развала схождения колес.
Во избежание аварийных ситуаций и серьезных неприятностей целесообразно заменить неисправные узлы рулевого механизма ВАЗ 2107.
Как заменить наконечники рулевых тяг (внутренние и внешние)
Прочтите наше руководство ниже, чтобы узнать больше о наконечниках рулевых тяг и о том, как их заменить, когда они начинают изнашиваться. Важно заменить наконечники поперечной рулевой тяги, как только вы заметите признаки их неисправности, так как ездить с неисправными наконечниками поперечной рулевой тяги может быть чрезвычайно опасно.
Наконечник поперечной рулевой тяги соединяется с обоими передними колесами и является неотъемлемой частью рулевого механизма вашего автомобиля. Система подвески и рулевого управления вашего автомобиля является одной из самых важных и сложных. Рулевые тяги являются важными компонентами этих систем и соединяют рулевой механизм с поворотным кулаком.
Ваш автомобиль обычно имеет наружный и внутренний наконечники поперечной рулевой тяги как часть системы рулевого управления с каждой стороны автомобиля. Каждая рулевая тяга состоит из двух концов — внутреннего конца, который соединяется с рулевой рейкой с внутренней стороны, и внешнего конца, который соединяется с поворотным кулаком с внешней стороны. На каждом конце есть шаровой шарнир, который является частью системы подвески и отвечает за устойчивость передней части и подвески.
Износ Наконечники поперечной рулевой тяги часто подвергаются неправильному обращению, поскольку они постоянно используются во время движения автомобиля и со временем изнашиваются.
Обычно это происходит из-за повреждения защитного резинового покрытия, что позволяет проникать грязи, песку и влаге. Дорожные условия, такие как необслуживаемые дороги и выбоины, также могут способствовать чрезмерному износу.
Признаки неисправности наконечника поперечной рулевой тяги
- Развал-схождение автомобиля нарушено
- Может ощущаться вибрация или тряска рулевого колеса
- Вы заметите неравномерный или чрезмерный износ кромок шин
- Рулевое управление может быть разболтанным и менее плавным
- Автомобиль может начать уводить в сторону от дороги
- Вы Вы можете слышать неприятные хлопки или треск
- Вы также можете слышать стук или лязг
- Управляемость автомобиля ухудшится, и вы можете столкнуться с неровностями дороги или чрезмерным люфтом колес
Регулярное техническое обслуживание и техническое обслуживание вашего автомобиля поможет устранить неисправный наконечник поперечной рулевой тяги.
При работе с автомобилем надевайте защитные очки и перчатки механика.
Убедитесь, что автомобиль стоит на ровном рабочем месте, например на полу в гараже или на подъездной дорожке, и что он хорошо проветривается.
- Припаркуйте автомобиль на ровной поверхности, убедитесь, что автомобиль находится в режиме парковки и что стояночный тормоз включен
- Ослабьте передние шины, ослабив гайки с проушинами на двух передних колесах, но пока не снимайте их
- Поднимите переднюю часть автомобиля с помощью домкрата и стабилизируйте автомобиль с помощью подставок для домкрата
- Полностью снимите крепежные гайки и колесо и отложите его в сторону.
- Теперь у вас есть доступ к компонентам рулевого управления, над которыми вам нужно работать
- Поверните рулевое колесо в соответствующем направлении, направляя конец поперечной рулевой тяги наружу автомобиля
Подготовьтесь к снятию наконечника поперечной рулевой тяги
- Найдите и ослабьте наконечник рулевой тяги стопорная гайка наконечника рулевой тяги. Резьба должна быть видна — вы можете использовать маркер и отметить ее, так как это поможет при новой установке
- Снимите шплинт, а затем ослабьте и снимите корончатую гайку, расположенную в месте, где конец поперечной рулевой тяги соединяется с поворотным кулаком
- Выбросьте шплинт — не используйте повторно!
- Снимите старый конец рулевой тяги с помощью съемника рулевой тяги, сепаратора шарового шарнира, клина и/или молотка. Не ударяйте болт наконечника поперечной рулевой тяги прямо по головке!
- Отвинтите наконечник рулевой тяги, повернув его против часовой стрелки, чтобы снять его с внутренней поперечной рулевой тяги.
- Не забудьте подсчитать, сколько оборотов требуется для снятия, чтобы вы могли затянуть сменную деталь с таким же количеством оборотов, чтобы обеспечить как можно более точное выравнивание. Вы также можете обратиться к отметкам, которые вы сделали ранее на нитке.
Резьба должна быть видна — вы можете использовать маркер и отметить ее, так как это поможет при новой установке Прежде чем начать, убедитесь, что ваша новая рулевая тяга сравнима со старой, и убедитесь, что они имеют одинаковый размер и длину.
Обратитесь к руководству пользователя, чтобы проверить технические характеристики и другие инструкции, такие как правильное значение крутящего момента для затяжки корончатой гайки.
- Вверните наконечник рулевой тяги на то же количество оборотов, что и при снятии старого
- Другой конец рулевой тяги вставьте в полость поворотного кулака
- Замените и затяните гайку крепления наконечника рулевой тяги к поворотному кулаку
- Вставьте новый шплинт через наконечник рулевой тяги и крепежную гайку и затяните контргайку, скрепив наружный и внутренний наконечники поперечной рулевой тяги вместе
- Замените шины, затяните гайки и опустите автомобиль
- Пробная поездка автомобиля
Если вы заменяете оба наконечника поперечной рулевой тяги, повторите те же действия, что и выше, на противоположной стороне.
ВАЖНЫЕ СОВЕТЫ, КОТОРЫЕ ОБЯЗАТЕЛЬНО ЗАПОМНИТЕ
