Замена вилки сцепления: тонкости и нюансы

Сцепление на автомобиле с МКПП является важным и ответственным узлом. При этом большие нагрузки на сцепление и естественный износ приводят к тому, что в процессе эксплуатации отдельные элементы выходят из строя.

Не часто, но кроме корзины, диска сцеления и выжмного подшипника также может потребоваться замена вилки сцепления. Далее мы рассмотрим, что такое вилка сцепления, почему она выходит из строя, а также как поменять вилку сцепления и как поставить вилку сцепления не снимая коробки передач.

Содержание статьи

  • Когда нужна и как выполняется замена вилки сцепления
    • Замена вилки сцепления своими руками
  • Что в итоге

Когда нужна и как выполняется замена вилки сцепления

Прежде всего, если вилка сцепления выходит из строя, нормально ездить на автомобиле не получится, так как сцепление попросту не будет работать. Добраться до места ремонта конечно можно, зная, как ехать без сцепления. Однако о нормальной эксплуатации ТС с подобной поломкой речь не идет.

Сцепление фактически связывает двигатель и КПП, причем указанная связь может быть прервана путем нажатия на педаль сцепления в салоне. Прерывать передачу крутящего момента от мотора на коробку необходимо для переключения передач. Также сцепление снижает ударные, вибрационные и другие нагрузки, защищая двигатель и КПП.

Хотя существует несколько типов сцепления, самым распространенным остается фрикционное сцепление, где момент от двигателя передается благодаря трению. Такое сцепление бывает однодисковым, двухдисковым и многодисковым фрикционным сцеплением. При этом самым простым и широко распространенным остается однодисковый вариант.

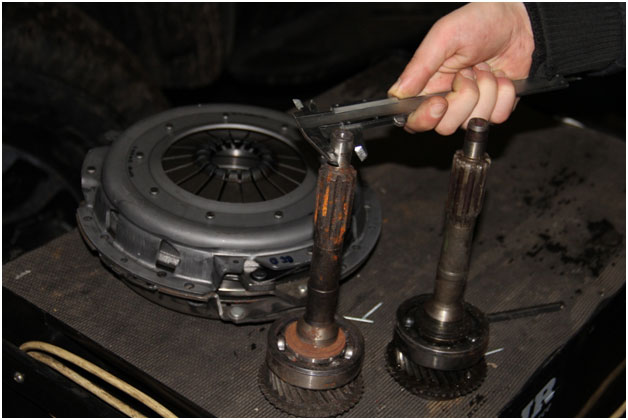

Однодисковое сцепление состоит из таких основных элементов:

  • нажимного и ведомого диска;
  • выжимного подшипника и его муфты;
  • диафрагменной пружины;
  • вилки сцепления;

Если просто, одна сторона сцепления в сборе крепится к маховику двигателя, а с другой стороны через шлицевое соединение подсоединен вал КПП. Такое сцепление всегда замкнуто (диски прижаты друг к другу). При этом для размыкания сцепления (фактически, разводки нажимного и ведомого диска) используется привод выключения сцепления.

Так вот, после нажатия на педаль сцепления в салоне, усилие передается на привод сцепления, в результате чего происходит перемещение вилки сцепления. Указанная вилка, в свою очередь, передает усилие на выжимной подшипник, который смещается, оказывая воздействие на лепестки диафрагменной пружины нажимного диска (корзины сцепления).

Лепестки пружины прожимаются, наружный край корзины отодвигается от нажимного диска, также отжаться ему помогают тангенциальные пружины. В результате диски размыкаются, крутящий момент от мотора не передается на коробку. После того, как  водитель отпускает педаль сцепления, диафрагменная пружина оказывает усилие, нажимной и ведомый диски смыкаются, момент снова передается от маховика и передача крутящего момента на коробку возобновляется.

Как видно, вилка отвечает за включение и выключение сцепления, то есть от ее исправности зависит возможность разъединить ДВС и КПП. Также на МКПП при условии исправной вилки и самого сцепления можно плавно дозировать тягу, не полностью отпуская педаль сцепления, позволять работать мотору на холостых оборотах без включения нейтральной передачи и т.д.

В случае, когда сцепление автомобиля плохо отзывается на нажатие педали, не следует исключать проблемы с вилкой. На начальном этапе можно выполнить регулировку свободного хода вилки сцепления, однако нужно помнить, что это временная мера. Через небольшой промежуток времени сбои в работе механизма включения/выключения сцепления снова проявятся.

Если сцепление не изношено, а также нет шума и вибраций при его работе, а также никаких других нареканий не вызывает привод сцепления, тогда источником проблем часто оказывается именно вилка. Как правило, на вилке появляется трещина, после чего элемент активно повреждается.

Основными признаками является увеличение свободного хода педали сцепления, трудности при переключении передач при выжатой педали сцепления, а также явный провал педали сцепления, причем выключения сцепления не происходит.

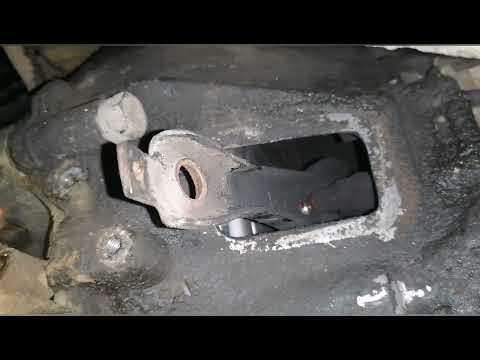

  • Для проверки того, что причиной проблем является вилка, рекомендуется осмотреть механизм. Для этого машину загоняют на яму или поднимают на подъемнике, далее сдвигается грязезащитный пыльник, который закрывает вилку сцепления. Наладив освещение (контрольная лампа, фонарик и т.п.), удается осмотреть вилку.

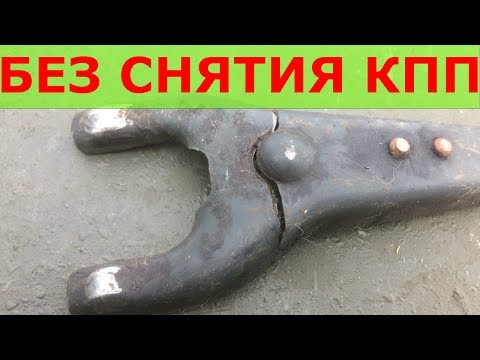

  • Если видны трещины и явные дефекты, тогда они будут заметны. Часто трескается вилка в той части, где на детали реализован переход в ровную плоскую поверхность части детали, где она переходит в ровную плоскость. При этом даже если трещин нет, вилка все равно может оказаться сильно изношенной в других местах.
  • Также вилка сцепления в некоторых случаях ломается (при езде педаль сцепления проваливается резко). Еще вилка гнется от механического воздействия, то есть возникает физическая деформация вилки сцепления. Это происходит в результате поломок самого сцепления, так как чтобы погнуть деталь, усилие  требуется достаточно большое.
  • Часто изнашиваются и сами лапки вилки сцепления.
    Зачастую это происходит на машинах с большим пробегом, где вилка сцепления давно не менялась. Лапки вилки напрямую воздействуют на другие элементы сцепления, а дефекты в месте их контакта с муфтой неизбежно приводят к нарушениям в работе.
  • Еще отметим, что даже новая вилка может быть с дефектами, то есть при покупке запчастей (особенно неоригинальных) нужно сразу осматривать изделие на предмет возможного брака.

Замена вилки сцепления своими руками

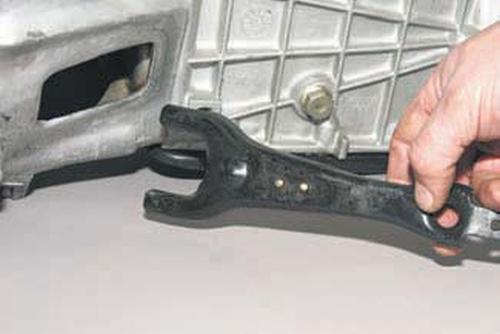

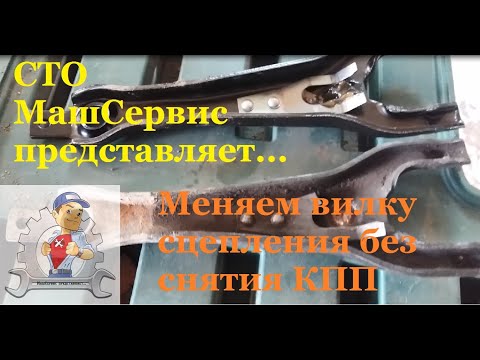

Как правило, во многих автосервисах могут отдельно указывать на то, что для замены вилки сцепления нужно снимать коробку передач. На самом деле, часто это не так, а сервис просто намерен получить дополнительный заработок с учетом сложности и трудоемкости работ по демонтажу КПП.

Более того, если знать, как заменить вилку сцепления без демонтажа коробки передач, все работы можно выполнить самостоятельно в условиях обычного гаража. Естественно, приведенное ниже руководство является общим, то есть возможность такой замены вилки нужно уточнять в зависимости от конкретной модели автомобиля.

Итак, убедившись в том, что необходима замена вилки, потребуется подготовить работоспособную или новую деталь. Если приобретена новая вилка,  ее концы (лапки) специалисты рекомендуют предварительно выполнить обточку на точильном камне, придерживая вилку под углом (угол около 45 градусов).

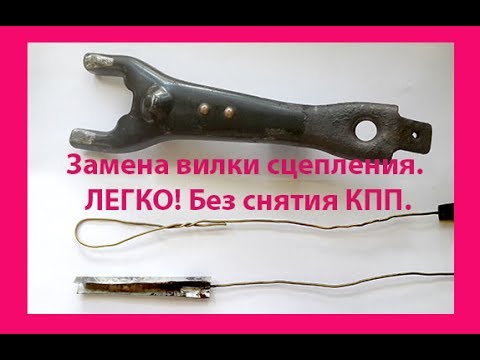

Обточка позволит установить новую вилку под прижимную пружину, расположенную на ступице выжимного подшипника. Также для простоты установки под пружину нужно завести особый крючок, которым можно приподнять пружину и вставить новую вилку.

Для снятия старой вилки потребуется:

Что в итоге

Как видно, в процессе эксплуатации автомобиля вилка сцепления подвержена износу. Хотя  качественная деталь служит достаточно долго, уже к 100 тыс. км возможен выход вилки из строя. Если даже во время осмотра не удалось найти трещин или других дефектов,  высока вероятность износа лапок. В любом случае, деталь требует замены.

Рекомендуем также прочитать статью о том, почему педаль сцепления стала мягкой. Из этой статьи вы узнаете о причинах, по которым сцепление становится мягким, падает педаль сцепления и т.д.

При этом важно подобрать запчасть хорошего качества, так как неоригинальная новая вилка сцепления может прослужить намного меньше, чем оригинал. Важно, чтобы изделие не только не имело дефектов, но и было выполнено из металла, который устойчив к нагрузкам.

Напоследок отметим, что достаточно часто вместе с вилкой сцепления замены потребует и муфта. В месте, где вилка контактирует с поверхностью, также возникает износ. По этой причине следует заранее убедиться, что проблему со сцеплением целесообразно решать только заменой одной вилки. В противном случае потребуется повторная разборка механизма сцепления, установка выжимного подшипника и т.д.
