Как проверить опору стойки амортизатора: Как определить неисправность опорного подшипника стойки

Опорный подшипник. Как проверить, признаки и симптомы неисправности опорного подшипника

В статье мы расскажем о распространенной поломке ходовой части автомобиля – неисправности опорного подшипника передней стойки, как проверить опорный подшипник, и что делать дальше.

Все мы привыкли наслаждаться ездой в современной автомашине. Это результат огромного труда инженеров и конструкторов. За комфорт при движении машины и легкость управления транспортным средством отвечает подвеска автомобиля.

Немного о конструкции подвески автомобиля

Поговорим о конструкции подвески — почти на всех массовых автомобилях сейчас используется так называемая подвеска Макферсона, названая так по фамилии её изобретателя. Важным элементом подвески являются амортизационные стойки.

Стойку Макферсона еще называют «качающейся свечой» из-за её конструктивных особенностей. Устройство — в ней на одной оси расположены пружина, демпфер и амортизатор, который и поглощает энергию вертикальных колебаний автомобиля, обеспечивая плавность хода.

Верхняя часть стойки крепится к корпусу автомобиля с помощью специальной резиновой втулки – верхней опоры. Эти узлы ходовой части передают на корпус переменную вертикальную нагрузку от колес во время эксплуатации.

В передних опорах, кроме того, необходим элемент качения, подшипник стойки, который обеспечивает возможность вращения стойки. По конструкции, опора в передней части автомобиля отличается от задней тем, что там установлен подшипник стойки.

Опорный подшипник

Опорный подшипник стойки (ОП) установлен внутри, между узлом крепления штока переднего амортизатора и верхней чашкой пружины. Как правило, конструктивно это радиально-упорный подшипник качения, но встречаются и пары скольжения из металлических втулок.

Опора стойки, куда упирается шток заднего амортизатора — состоит из резиновых втулок и металлического распора, но может быть и цельной резинометаллической деталью стакана.

Такая «двойная роль» передней опоры – вращение и упор – и высокие нагрузки приводят к определённому естественному износу. Через какое-то (достаточно долгое) время верхней опоре потребуется замена.

Признаки неисправности опорного подшипника

«Хороший стук даст о себе знать» — говорят шоферы и автомеханики. Это как раз про опорный подшипник – он дает знать о своей неисправности характерным металлическим стуком, которые возникают в районе передних колес. Стук может усиливаться при движении по неровной дороге, при поворотах, резкие ускорения, большой загрузке машины и на большой скорости.

Другой сигнал, который говорит нам об износе подшипника стойки – стук и хруст при вращении руля на ходу. Опытный водитель заметит изменение в поведении автомобиля на дороге, появление задержки в реакции на вращение руля, нарушения устойчивости машины на курсе. Может подклинивать руль.

К «признакам» выхода из строя можно отнести и пробег машины. Большинство производителей подшипников определяют ресурс изделия примерно в 100 тысяч км, достаточно высокие цифры. Но на наших дорогах эту величину можно смело разделить надвое. Так что через 50 тысяч км можно уже ждать поломки подшипника. Хотя никто не застрахован от того, что это случится уже через 10 тысяч.

Конечно, стук и хруст могут вызывать и неисправность других элементов подвески. Поэтому желательно провести полную проверку ходовой части. Но сначала все же нужно проверить опорный подшипник.

Кроме износа возможны и другие проблемы переднего опорного узла. Глухие удары при езде по неровным участкам дороги может быть признаком износа резинового корпуса, отслоение резины от металла. Она даже может быть пробита амортизатором насквозь.

Похоже выглядят и признаки износа задней опоры: скрипы и стуки («пробои» подвески) в районе задней подвески. Причем звуков нет, когда машина проезжает округлое препятствие, и они есть, когда заднее колесо попадает в яму. «Болтанка» автомобиля может быть вызвана повышенным люфтом в деталях опорного узла.

Причины неисправности задней и передней опор

1. Естественный износ — При эксплуатации машины будьте готовы к тому, что подшипники будут подвергаться большему износу, чем об этом заявляет их производитель.
2. Попадание внутрь песка и грязи — Дело в том, что опорный подшипник представляет собой разновидность подшипника качения, и в нем конструктивно не предусмотрена защита от упомянутых вредных факторов.
3. Резкий стиль вождения — Проезд по плохим дорогам на большой скорости приводит к чрезмерному износу не только опорного подшипника, но и других элементов подвески машины.
4. Низкое качество детали — Особенно это касается подшипников отечественного производства, в частности, для автомобилей ВАЗ.

---

Основная причина поломок – большая нагрузка, приходящаяся на опоры и вызванный этим износ. Как уже говорилось, езда по разбитым дорогам увеличивает выработку вдвое. Ускоряет её и попадание в нее воды, грязи и пыли. Особенно негативно сказывается вода и грязь на состоянии ОП, приводя к износу составных частей подшипника стойки.

Бороться с этим можно промыванием и обильной смазкой подшипника, при любом удобном случае. Опорный подшипник благодаря этому будет лучше защищен от грязи. Смазки много не бывает!

Возможной причиной поломок является и низкое качество деталей, особенно изготовленных в Китае.

Китайские подшипники плохо зарекомендовали себя. «Купил китайские подшипники, послужили недолго, поэтому впредь буду брать только оригинал» — вот характерный отзыв из интернета.

Для заднего опорного узла опасны пробои подвески, когда колёса попадают в яму, движение автомашины с перегрузом.

Передний опорный узел не любит агрессивное вождение автомобиля. Что характерно для передней опоры – неисправность одной детали приводит к ускоренному износу и преждевременной поломке других деталей узла.

Как проверить опорный подшипник

Рекомендуем посмотреть видео, о том как продиагностировать неисправность опорного подшипника, а после прочитать 3-и способа его диагностики.

появление вибрации

начинает раскачиваться

сложных условиях

обязательно проверить

использовать только оригинальные

заменить на ford

поменять на mercedes

стук наконечников

показать все

Первый способ (на ходу)

• найти дорогу дороге с неровностями и препятствиями;
• покатайтесь по неровностям с разными скоростями;
• разгоняйтесь, тормозите, резко поворачивайте на препятствиях – нагружайте стойки.

Металлический стук спереди, о котором говорилось в начале статьи – это неисправность опорного подшипника.

Второй способ

• автомашину необходимо установить горизонтально;
• поставить автомобиль на стояночный тормоз;
• раскрепить колёса деревянными или пластиковыми клиньями;

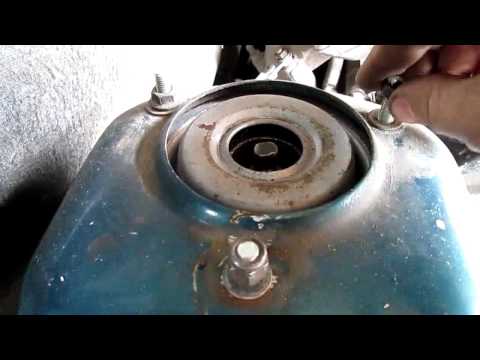

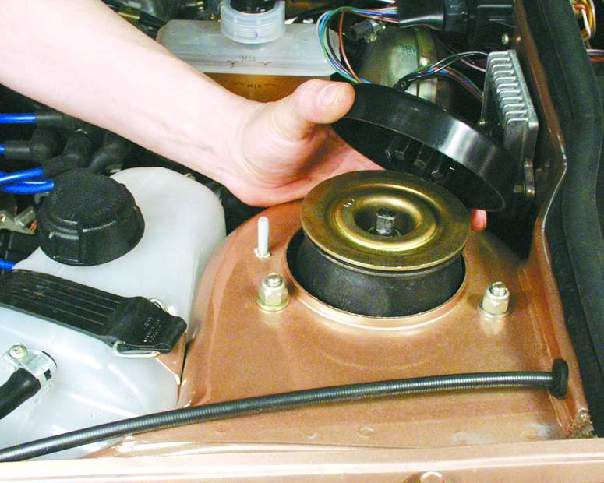

• поднять крышку капота, снять пластиковые колпачки с опорного узла;
• положить пальцы на шток амортизатора;
• ваш напарник должен раскачать машину. Если проявится тот же стук и хруст, что был слышен на ходу, подшипник изношен. Почувствуете, что шток будет двигаться относительно переднего амортизатора (вы сможете ощутить это рукой), подшипник, видимо, рассыпался.

Третий способ (на яме для ремонта автомобилей)

• поставьте машину на яму;
• спуститесь вниз, надо добраться до пружины и прикоснуться к ней;
• напарник должен будет крутить рулевое колесо в разные стороны.

Подшипник разрушен, будут ощущаться характерные щелчки (толчки), распространяющиеся по металлу, а также будут слышны стук и хруст.

Если нет автомобильной ямы, но есть стетоскоп (медицинский или специальный для диагностики машин), можете приложить его сверху к штоку амортизатора как в способе 2 (не забудьте снять пластиковый колпачок с верхней опоры). Когда напарник будет крутить руль, при вращении стойки в стетоскоп могут быть слышны удары или щелчки. Это стучат опорные подшипники. Значит, их пора менять.

Все эти способы довольно результативны, но окончательный диагноз даст только разборка переднего амортизатора. Шумы могли вызывать неисправные рулевые тяги, например.

Способы проверки заднего опорного узла

Рекомендуем прочитать 2-а способа диагностики заднего опорного узла стойки. Хорошо, если вам будет кто-то помогать.

Первый способ (на ходу), как и для проверки передних опорников

• найти дорогу дороге с неровностями и препятствиями;
• покатайтесь по неровностям, меняя скорость движения;
• разгоняйтесь, тормозите, поворачивайте на препятствиях – нагружайте задние опоры.

Удары и хруст сзади говорит о том, что задний опорник пора менять.

Плохой признак – сбои в работе задних амортизаторов, «пробои» при этих ударах.

Второй способ (на площадке), как и для проверки передних опорников

• необходимо установить автомашину горизонтально;
• поставить транспортное средство на ручник;
• раскрепить колёса деревянными клиньями;
• найти в багажном отделении задние опорники стойки;
• снять облицовку и защиту, если надо. Добраться до гайки крепления штока заднего амортизатора;
• прижать гайку (верхний элемент опоры стойки) пальцами;
• попросите вашего товарища раскачивать задок автомобиля. Стук и хруст, такой же, как вы слышали при движении, или если шток будет смещаться относительно опоры (вы сможете ощутить это рукой), состояние системы неудовлетворительное. Исправить положение можно только установкой новой.

Как продлить срок службы

Даже если вы при вождении не замечаете никаких неполадок со стороны подвески, рекомендуется проводить регулярную (через 20 тысяч км) проверку этих узлов. Раз в год резиновую часть опорного узла покрывают консистентной силиконовой смазкой. Аккуратное вождение и избегание плохих дорог тоже поможет уберечь элементы подвески.

Чтобы увеличить ресурс ОП, мастера при возможности промывают его и заменяют смазку. Если эта деталь начала разрушаться, потребуется его замена, ремонт опорного подшипника невозможен.

Почему не стоит тянуть с ремонтом

Когда ОП полностью рассыпался, можно продолжать движение. Но езда с повреждённым подшипником резко ускоряет износ других деталей подвески. Кроме того, обычно при этой поломке нарушается геометрия – сход и развал. Это не только вызывает ускоренный износ шин, но способно существенно снизить управляемости машины. Это повышает риск аварии. Поэтому не рекомендуется долго ездить с поврежденными подшипниками.

Это необходимо знать каждому владельцу автомобиля.

Сами опоры не требуют обслуживания и служат долго. Но менять отслужившую своё деталь необходимо вовремя. Исправный автомобиль – залог безопасности на дороге!

Опора стойки амортизатора на Сузуки Гранд Витара ⋆ I Love My Car

Grand Vitara Suzuki Всі записи Підвіска, ходова частина Ремзона

Чего проще — выпусти деталь в соответствии с техническими условиями, изготовь ее из соответствующих материалов, по правильным технологиям, и успех обеспечен. Эта схема работает в Европе, но пока не у нас. Большая часть запчастей aftermarket поставляется в розницу из Китая, причем не от сильных брендов, а в качестве подделок. Опорный подшипник на Suzuki Grand Vitara тоже может попасть в эту категорию.

Когда менять опору передней стойки на Сузуки Гранд Витара



Средний ресурс оригинального опорного подшипника на Suzuki Grand Vitara может превышать 60-70 тысяч км пробега. Правда, его ресурс сильно зависит от стиля вождения и качества дорог. Неоригинальные опоры передней амортизаторной стойки могут рассыпаться уже после 10-15 тысяч пробега и хорошо, если не в дальней дороге.

Последствия изношенной опоры стойки, пробег около 15 тысяч км

Признаки износа опорного подшипника передней стойки Suzuki Grand Vitara



На фото выше показан самый неприятный сюрприз, который может преподнести опора стойки — шток амортизатора оказался просто под капотом. Водитель не обратил внимание на признаки неисправности опоры, в результате оказался в безвыходном положении в дороге. О критическом износе подшипника могут говорить следующие симптомы:

• стук в районе лонжерона, иногда отдается на рулевую колонку;
• нарушение углов установки развала-схождения;
• плохая управляемость;
• автомобиль не держит прямую, приходится постоянно удерживать рулем курс;
• ухудшение поперечной устойчивости.

Диагностировать опору передней стойки на автомобиле довольно сложно, поскольку подшипник постоянно находится под нагрузкой, а износ проявляется только в движении. При раскачивании стоящего автомобиля за арку крыла можно услышать постукивание, но это происходит уже в случаях критического износа.

Продавленный опорный подшипник

На ресурс опоры стойки амортизатора, кроме качества самого подшипника, оказывает огромное влияние стиль вождения и дороги, которые мы выбираем.

Принцип работы опорного подшипника стойки

«Поскольку подшипник в опоре воспринимает как радиальные, так и осевые нагрузки, страдает он не меньше, чем шаровая опора. Поэтому при первых сигналах об износе, желательно сразу купить новый опорный подшипник стойки и заменить им изношенный. При этом мы получаем возможность визуально проверить состояние амортизаторной стойки, пружины, демпферов и гофрированного пыльника штока амортизатора».

Как поменять опору передней стойки Suzuki Grand Vitara



Работа по замене опорного подшипника не особо сложная, но операций предстоит выполнить достаточно. На замену и сборку передней стойки у нас уйдет в среднем 1,5-2 часа, если не возникнет текущих проблем с резьбами и закисшими гайками.

Перед тем, как поменять опорный подшипник на Витаре, желательно за несколько часов до работы пройтись по резьбовым соединениям проникающей смазкой (WD-40 или аналогами), в крайнем случае, смочить резьбы тормозной жидкостью. Это существенно упростит работу. А при сборке передних стоек все резьбы стоит промазать графитовой или медной консистентной смазкой, что снимет проблемы с разборкой в дальнейшем.

Для работы нам пригодится стандартный набор головок, стяжка для пружин и новая опора амортизаторной стойки. Алгоритм замены выглядит следующим образом:

1. Открываем капот и откручиваем три гайки крепления опорного подшипника к чашке кузова, ослабляем гайку крепления штока к опоре.

2. Поддомкрачиваем автомобиль любым удобным способом.

3. Нагружаем нижний рычаг подвески (домкратом или подставкой). Откручиваем гайку крепления стойки стабилизатора к амортизаторной стойке (1), тормозной шланг (2) и две гайки крепления стойки к поворотному кулаку.

4. Аккуратно откручиваем фиксаторы жгута проводов ABS.

5. Так же аккуратно достаем стойку, следя за тем, чтобы полуось не вышла из картера трансмиссии.

6. Сжимаем пружину стяжками, попеременно подкручивая гайки на шпильках.

7. Откручиваем до конца гайку на штоке амортизатора и снимаем опорный подшипник, демпферы, чашку и пыльник амортизатора. Заодно проверяем работу амортизаторной стойки — на штоке не должно быть следов коррозии и износа, на корпусе исключаются потеки.
   После внимательного осмотра принимаем решение о степени износа и либо меняем на новые детали, либо собираем стойку с новым опорным подшипником в сборе.
8. Для затяжки гайки штока используем шестигранник (для штока) и высокую головку на 22. После этого устанавливаем стойку в сборе на автомобиль.

Какие лучше покупать опоры на Suzuki Grand Vitara



Исходя из отзывов владельцев Сузуки Гранд Витара, оптимальный вариант замены — оригинальные опорные подшипники Suzuki 4181065d11 (4181078K00). Печаль, но она стоит порядка 1300-1500 гривен (около $50). Из аналогов можно рассматривать буквально несколько опор:

• Sachs, артикул 802292, цена порядка 800 гривен;
• Lemforder, 2934901, по той же цене, входит в группу ZF вместе с Sachs и Boge;
• Febest, SZSS002, цена 600-700 гривен (25 долларов), качество нестабильное;
• Kayaba , SM5366, подразделение всемирно известной компании по выпуску амортизаторов, но часто попадаются подделки;
• Patron PSE4288, среднее качество, цена порядка 500-600 гривен;
• SNR KB67700, достойное качество, цена 1200 гривен;
• VTR SZ6003M, хороших отзывов крайне мало;
• Asia360 SMSU011, Китай, цена 450 гривен.

Если по каким-либо причинам не удается купить опору передней стойки Suzuki 4181065d11, смело можно рассматривать альтернативу от Lemforder, Sachs и Boge при условии, что упаковка и качество подшипника не вызывает подозрений.

 #GrandVitara #амортизатор #опора #подвеска #стойка #сузуки #сузуки гранд витара Search for:

Недавні записи

• Помилка Р0299 на Ford Focus 2017 Ecoboost 1.0 та 1.5 л
• Швидко сідає акумулятор. Сульфатація?
• Рено, Дачія Логан, двигуни K7J, K7M. Ривки при розгоні
• Ремонт рульової рейки KIA Ceed (Hyundai/KIA)
• Реставрація, ремонт лівої опори двигуна Volkswagen, Skoda, Audi, Seat

Позначки

2019 ATF BMW Chevrolet code dacia Focus Ford Hyundai Kia renault Skoda Subaru SUV toyota Volkswagen Ауди Дэу Ланос Ниссан Форд Шкода внедорожники выбор дастер замена заміна история кроссовер логан масло новости обзор опель ошибка премьера рейтинг ремонт рено сузуки тюнинг фильтр фольксваген цены шевроле

Останні коментарі

Популярне за тиждень

Амортизатор и опора стойки | Автозапчасти O’Reilly

Сравнить

Крепление для стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Комплект крепления стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Крепление стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Комплект крепления стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Амортизирующее крепление MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Крепление для стойки MasterPro

Сравнить

Комплект крепления стойки MasterPro

Крепление стойки соединяет стойку в сборе с автомобилем. Он выполняет несколько функций, в том числе гасит шум колес и вибрации, которые в противном случае распространялись бы по всему автомобилю. В креплениях передних стоек обычно также находится подшипник, который позволяет колесам поворачиваться влево или вправо. Подшипник крепится над стойкой и поворачивается при повороте, когда опора стойки неподвижна. Если вы слышите треск, хлопки или стон при повороте, а также лязг или дребезжание при движении по неровной дороге, у вас может быть неисправный подшипник или опора стойки. При замене стоек обычно рекомендуется также заменить опору стойки, чтобы восстановить наилучшую управляемость. O’Reilly Auto Parts предлагает стойки, амортизаторы, опоры и подшипники для выполнения полного ремонта.

Как проверить амортизаторы

Наш веб-сайт использует куки-файлы для улучшения вашего опыта. Чтобы узнать больше, в том числе о том, как изменить настройки, ознакомьтесь с нашей Политикой конфиденциальности

. Нужна помощь?

Функциональность Javascript вашего браузера отключена. Пожалуйста, включите его, чтобы вы могли испытать все возможности этого сайта.

Обслуживание и механика

Амортизаторы играют жизненно важную роль в обеспечении безопасности и управляемости вашего автомобиля.

Видео

Обзор

Предметы

Шаги

Советы

шагов

Проверка амортизаторов и стоек

Простейшая форма испытания подвески известна как испытание на «отскок».

Сильно обопритесь на передний защитный кожух или перенесите вес на бампер — при этом всегда старайтесь не повредить какую-либо часть автомобиля. Отпустите его внезапно и посмотрите, что произойдет.

Если автомобиль постоянно отскакивает, необходимо заменить амортизаторы. Если амортизаторы работают хорошо, автомобиль отскочит только один раз, а затем медленно вернется в исходное положение.

Во время движения тот же тест можно провести, резко остановив автомобиль с очень низкой скорости. Если после остановки автомобиль несколько раз «подпрыгивает» вверх-вниз, прежде чем остановиться, необходимо заменить амортизаторы.

Проверка верхнего крепления стойки

Обратите особое внимание на верхнее крепление стойки во время испытания на подпрыгивание. Поместите руку на верхнюю часть крепления во время теста на отскок. Любой шум или движение в креплении может указывать на необходимость замены компонента.

Если вы чувствуете движение, слышите шум или видите признаки протечки, это то, на что нужно обратить внимание.

Визуальный осмотр амортизаторов

Визуальный осмотр точек крепления амортизаторов на надежность и коррозию и обратите внимание на наличие мокрых пятен по бокам амортизаторов.
