Регулятор давления топлива ВАЗ 2110 – проверка и замена

Давление топлива – это один из самых главных показателей, который используются в диагностике работы автомобильного двигателя.  От него зависит эффективность и полноценность работы всех частей, составляющих топливную систему. Именно поэтому в ней необходимо поддерживать правильное давление, не зависимо от функционирования двигателя. Эту задачу как раз и выполняет РДТ в автомобиле ваз 2110. Каждый автомобилист должен помнить, что именно регулятор давления влияет на расход бензина и мощность мотора. Неисправность регулятора не позволит двигателю нормально работать и его следует заменить.

Из этой статьи вы узнаете, какие признаки неполадок с РДТ наиболее часто встречаются в автомобиле ваз 2110, а также каким образом возможно осуществить самостоятельную проверку регулятора и его замену.

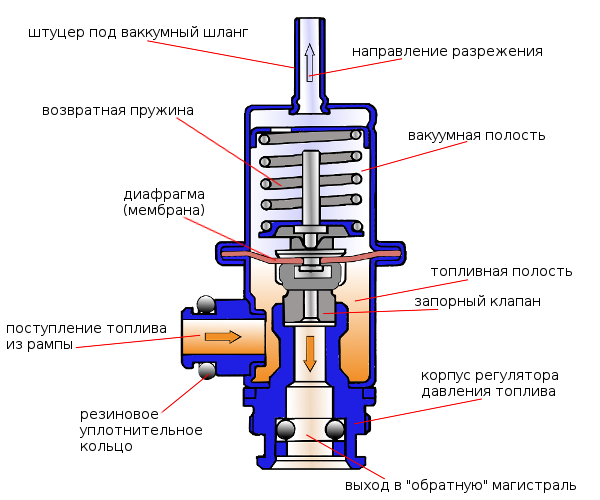

Как работает регулятор давления топлива?

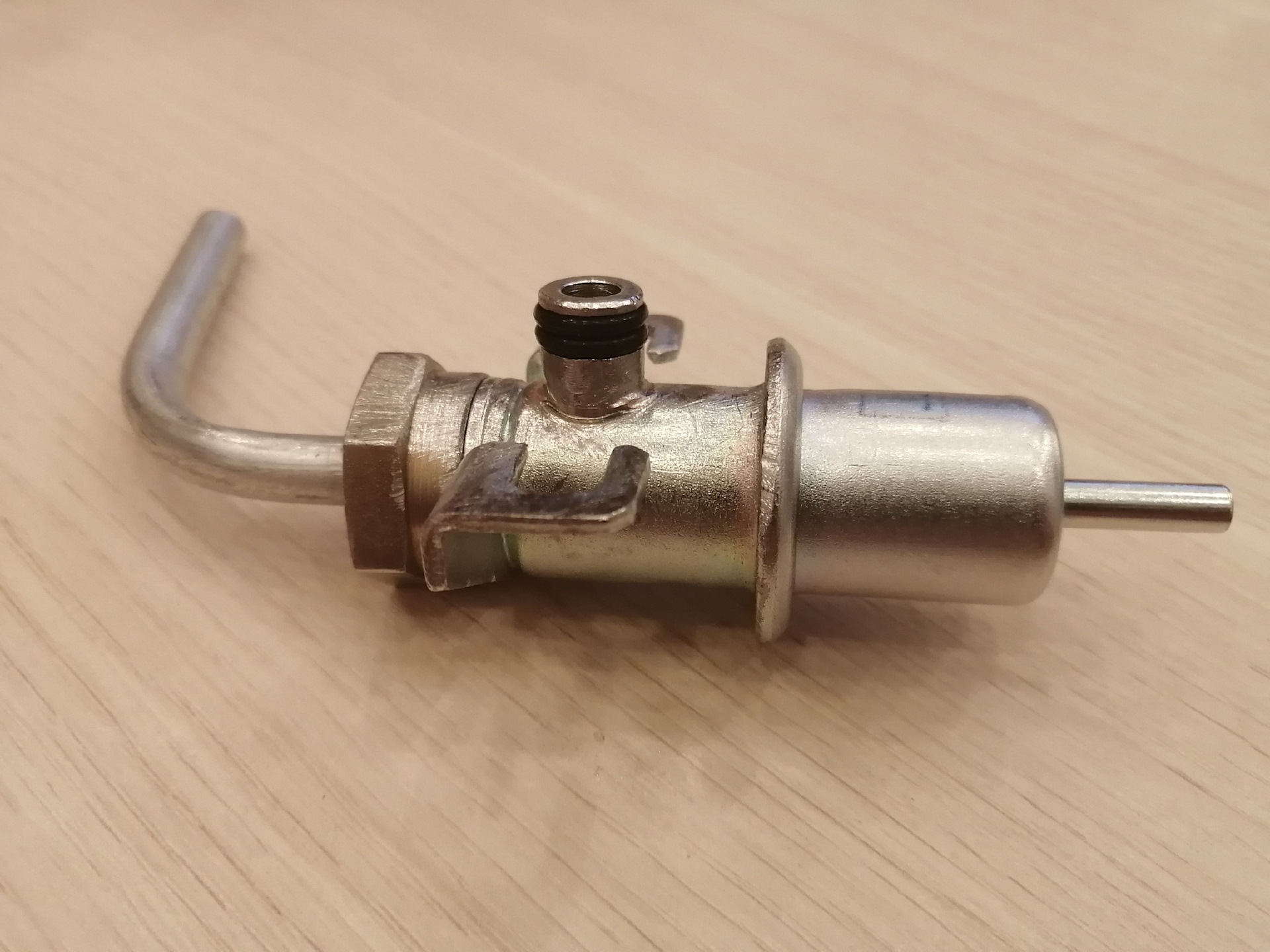

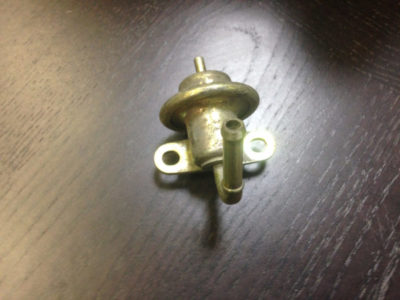

РДТ – это мембранный клапан, присоединенный к каналу подачи топлива. На этот клапан оказывают влияние две силы: давление топлива и давление воздуха. Регулятор находится на рампе форсунок.

Признаки неисправности

Прежде чем перейти непосредственно к процессу замены регулятора, нужно упомянуть о признаках его неисправности. Главной из них являются проблемы в работе клапана, особенно когда клапан плохо держит, т.е. топливо свободно циркулирует. Это в свою очередь провоцирует снижение давления. Как результат падает мощность двигателя, ведь для увеличения оборотов ему не хватает топлива.

При включении мотора появляется необходимость долго работать стартером (т.е. устройством, которое раскручивает вал двигателя с целью его запуска), чтобы создать нужное давление. Если клапан находиться в полностью нерабочем состоянии, топливо перестает сбрасываться в бак. Это провоцирует увеличение давления. Как результат происходит перерасход бензина, а также неполное его сгорание.

Кроме того существуют другие признаки, указывающие на неисправность РДТ  в ваз 2110:

  • двигатель глохнет на холостых оборотах;
  • мотор не работает на полную мощность;
  • неустойчивая деятельность двигателя;
  • содержание СО (угарный газ) и СН (метан) значительно превышает установленные нормы;
  • рывки во время езды.

Как проверить РДТ ваз 2110?

Если вы хотите проверить регулятор давления топлива 2110 необходимо сначала выкрутить специальную пробку, которой закрыт штуцер для проверки давления. Искать штуцер следует на блоке рампы, с торца.

После того, как вы выкрутили пробку, вам нужно выкрутить из штуцера золотник. Используйте для этого обратную сторону металлического шинного колпачка.

После проделанных операций, присоедините к штуцеру манометр с помощью шланга. Вы можете взять обычный манометр, которым вы измеряете давление в шинах. Концы шланга закрепите посредством хомутов. Теперь можно приступить к проверке – включите  двигатель. Продолжаем проверять давление – необходимо отсоединить вакуумный шланг о регулятора давления топлива. После снятия шланга, правильные показания манометра должны находится в пределах 0,2 – 0,7 см2. Другие данные указывают на необходимость замены РДТ.

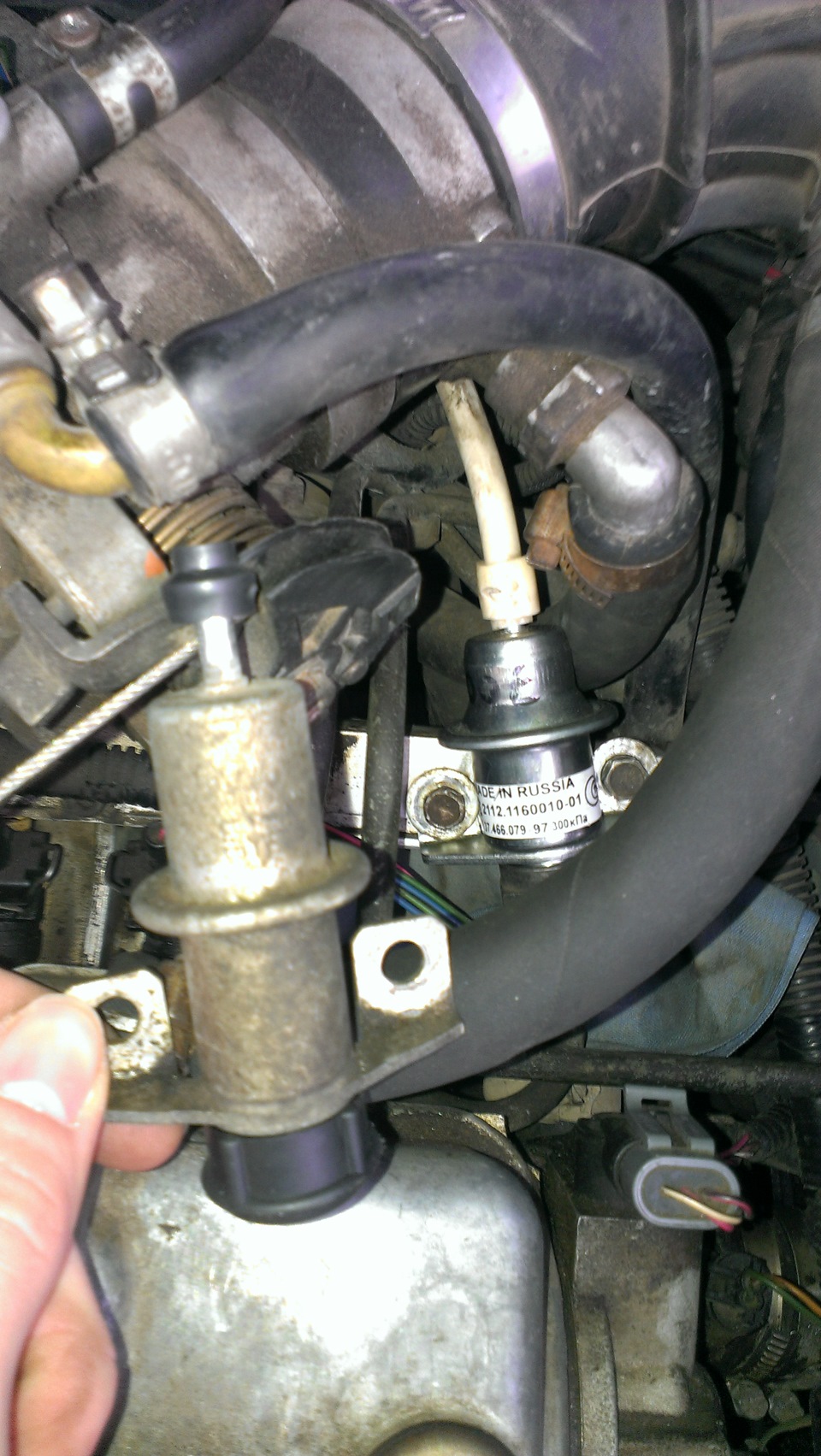

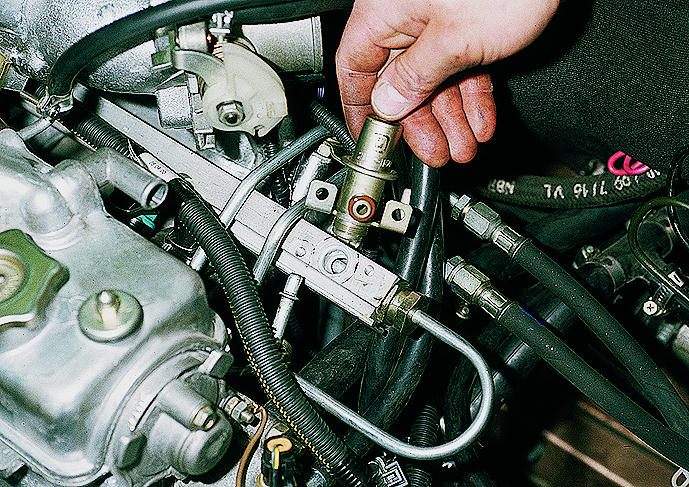

Как заменить регулятор?

Ниже вы найдете пошаговую инструкцию замены регулятора давления топлива в автомобиле ваз 2110.

Следуйте этому плану и у вас обязательно все получится.

  • Шаг 1. Сбросьте давление в топливопроводе, т.е. в трубках, по которым топливо передается из бензобака к карбюратору и обратно.
  • Шаг 2. Открутите гайку крепления трубки обратки топлива (шланг форсунки) к РДТ и снимите трубку.
  • Шаг 3. Выкрутите два болта крепления РДТ.
  • Шаг 4. Осторожно вытащите штуцер РДТ из отверстия рампы.
  • Шаг 5. Отсоедините топливную трубку.
  • Шаг 6. Снимите регулятор.
  • Шаг 7. Помните о необходимости намочить резиновые уплотнительные манжеты бензином. Если вы заметили, что кольца неэластичны или порваны – замените их.
  • Шаг 8. Поставьте новый регулятор. Для этого действуйте по этой инструкции в обратном порядке.

Готово!

Любой автомобилист знает, что в машине не обойдется без поломок. Важно лишь замечать первые их признаки и вовремя произвести замену неисправной запчасти. Не стоит также впадать в панику, если рядом не оказалось автосервиса. Следуйте пошаговым инструкциям и у вас все получится. Удачи на дорогах!

Как проверить регулятор давления топлива на ВАЗ 2114 » НаДомкрат

Регулятор давления топлива необходим для поддержки давления горючего в системе машины, конкретно это касается форсунок, в момент переключения двигателя на разные режимы работы. Он регулирует меняющиеся нагрузки на двигатель, при усилении давления в трубе впуска, регулятор усиливает напор горючего, при ослаблении давления в трубе впуска, ослабляет напор горючего. Причем, клапан регулятора, приоткрываясь, отправляет в бак его излишки.

Регулятор давления топлива ваз 2114

Неисправность регулятора давления топлива ваз 2114

Обязательно обращайте внимание на работу вашего автомобиля, т.

к. если в системе что-то неисправно машина вам даст знать, дело останется за малым, выявить причину неисправности.

В случае если регулятор напора топлива ВАЗ неисправен, соответственно определяем неполадки по следующим признакам:

  • Увеличение расхода топлива.
  • Мотор, работая на холостых оборотах, неожиданно останавливается.
  • При движении обеспечивается низкая мощность.
  • Плохо заводиться мотор.

Клапан регулятора вышел из строя, в результате излишки горючего не выливаются обратно в бак, а уровень напора топлива в системе повышается выше положенного 2,5кг/см 2, это отражается на величине топлива проникающего в камеру сгорания через форсунки. И в результате бензин сгорает не весь.

Клапан не выдерживает, при этом горючее беспрепятственно движется по всей системе, и в итоге уменьшает напор, соответственно при увеличении оборотов горючего просто не хватит. Мощность мотора падает, во время остановки двигателя давление должно сохраняться, но учитывая тот факт, что клапан не может его сдержать, перед тем как завести мотор приходиться длительное время крутить стартером, создавая более-менее необходимый напор для мотора.

Выявляем проблему

Для того чтобы точно выявить неисправность в регуляторе давления топлива необходимо провести правильную проверку.

Если есть опыт, возможно, проверить датчик самостоятельно, в противном случае придется посетить СТО.

Чтобы выяснить качество функционирования регулятора необходимо измерить уровень напора в топливной системе, для этих целей прекрасно подойдет манометр.

Важный момент! Диагностику напора топлива необходимо проводить в четырех режимах работы мотора.

Режимы:

  1. Замеряем уровень при включении зажигания.
  2. Замеряем уровень при холостом ходу.
  3. Замеряем уровень при снятой трубке с регулятора топливного давления.
  4. Замеряем уровень при пережатой трубке обратного тока.

Норма по уровню показателей топливной системы:

  • Во время холостого хода 2,5Атм.
  • Во время зажигания не менее 3Атм.
  • Во время снятой трубки вакуума 3,3Атм.
  • При пережатой трубке обратного тока 7Атм.
  • Во время подачи газа напор увеличивается до 3Атм, и понижается до 2,5Атм.



На заметку! Перед проведением диагностики системы внимательно просмотрите, чтобы на топливной магистрали не было повреждений, соответственно топливо нигде не просачивалось, т.к. результат измерения будет недостоверным.

Манометр присоединяется в промежутке между топливным шлангом и штуцером, при этом вакуумный шланг отсоединяется.

В случае если давление не повышается, замените шланг вакуума и повторно его замерьте. Но если эти манипуляции не подействовали, и давление не повысилось, значит, регулятор не исправен и подлежит обязательной замене.

Для сведения: на поверхности клапана имеются значения необходимых показаний, обязательно сравните их с полученными результатами во время проверки.

Неисправность регулятора может возникнуть в следствие:

  1. Продолжительного простоя машины, без эксплуатации.
  2. Некачественное топливо, сильно разбавленное водой.

Выявленные неполадки:

  • В систему накачиваем топливо, затем зажигание выключаем и наблюдаем за манометром. По норме давление должно понизится до 0,7Бар и установиться на этом показателе, но в случае падения до 0, соответственно регулятор неисправен, или проблема в клапане моторчика бензонасоса.
  • Увеличиваем обороты до 3000 и наблюдаем за показаниями манометра, падение стрелки означает выход из строя бензонасоса, его необходимо менять.
  • Если бензонасос длительное время набирает давление, соответственно проблема кроется в забитом фильтре топлива, либо забита сеточка бака.

Замена регулятора

Снимается регулятор только при холодном моторе. При нахождении мотора в состоянии работы, внутри сохраняется топливное давление, поэтому до начала процедуры замены показатели напора нужно понижать.

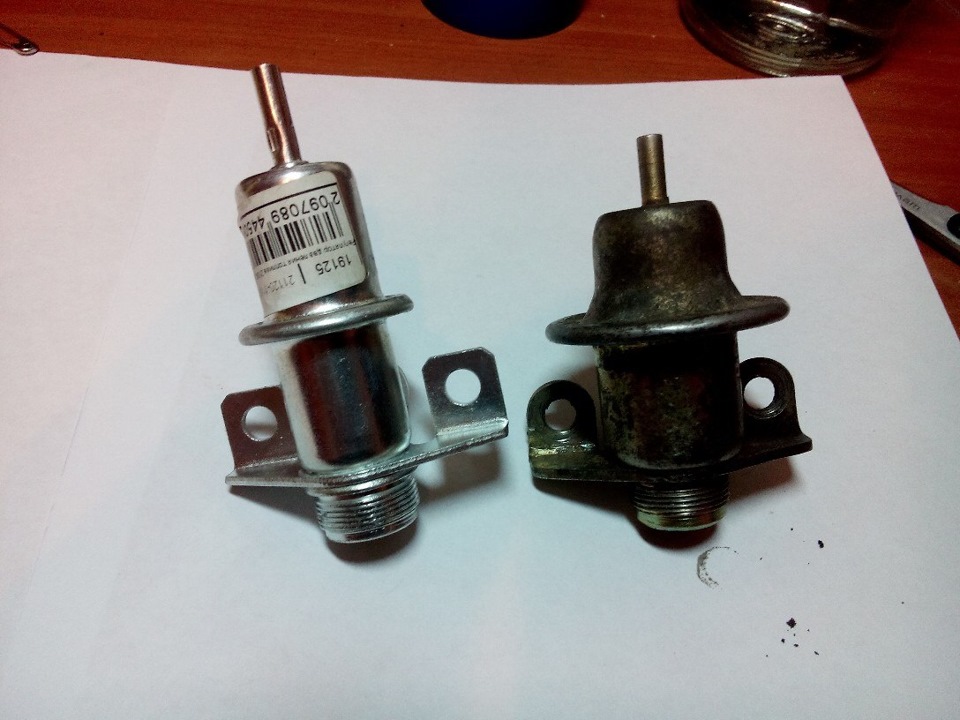

Замена регулятора давления топлива ваз 2114

Демонтируем регулятор:

  1. Открепляется клемма провода « — » от аккумулятора.
  2. Снимается вакуумный шланг.
  3. Снимаем гайки сливной трубки, аккуратно понижая уровень давления. В период проведения процедуры придерживайте штуцер шланга.
  4. Скрепляем шайбу и трубочку посредством кольца из резины.
  5. Отсоединяем винт, крепящий прижимную планку, и убираем ее.
  6. Немного откручиваем гайку, держащую регулятор и трубку слива.
  7. Отсоединяем винты крепящие регулятор к рампе.
  8. Осторожно отсоединяем гайку, и регулятор снимаем с рампы.
  9. Крепим регулятор таким же методом, но в другом порядке.

Важно, при неработающем двигателе, включенном зажигании и работающем электрическом бензонасосе топливное давление в форсунках должно колебаться в районе 300кПА. Если уровень ниже обозначенного, существует возможность нарушения функции, всей системы питания мотора.

Датчик давления топлива ВАЗ 2114

Замер текущего топливного напора осуществляется при помощи датчика давления. Он необходим для осуществления контрольных функций прямого впрыска на бензиновых двигателях. Местом его установки является рампа топливная.

Использование датчика помогает поддержать напор системы впрыска, играющего важную роль при поддержании необходимой мощности, понижения уровня вредных выбросов и снижение шумового показателя в период нахождения двигателя в рабочем состоянии.

Для некоторых систем устанавливают два датчика, один на высокое давление, другой на низкое давление.

Если датчик неисправен, система управления применяет обычные показатели давления, но мощность мотора понижается.

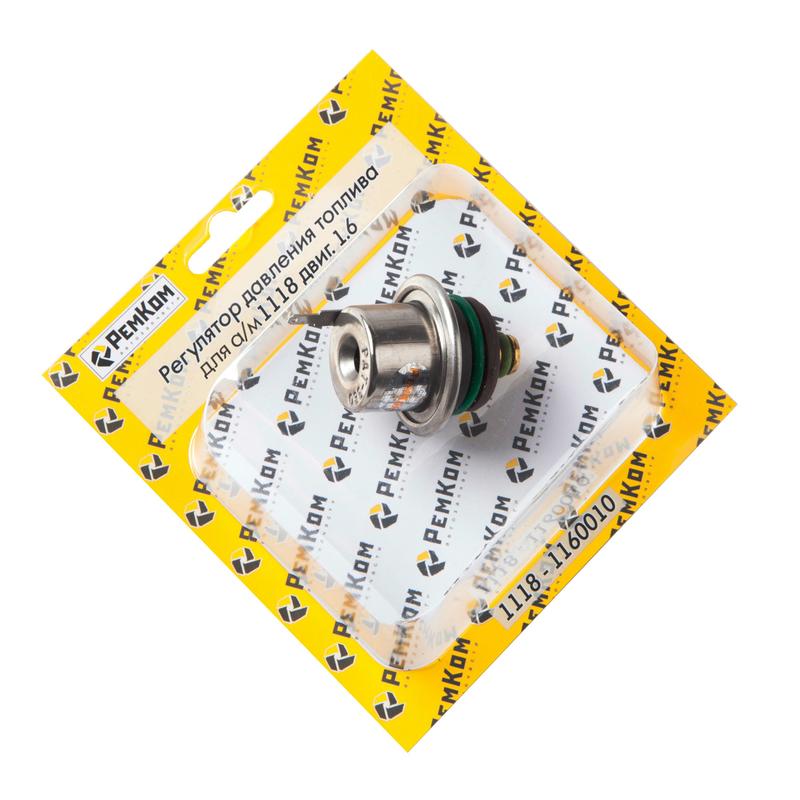

Цена на регулятор давления топлива ВАЗ 2114

В интернет-магазине есть возможность без проблем найти и приобрести необходимые запчасти на ВАЗ 2114, в том числе регулятор топливного давления, по доступным ценам.



Признаки неисправности регулятора давления топлива

Возможные неисправности

Сбои в системе питания могут происходить по различным причинам

Поэтому при диагностике нужно принимать во внимание некоторые особенности поломки регулятора и симптомы низкого давления топлива. К основным признакам можно отнести:

  • снижение мощности, высокие затраты горючего;
  • провалы и рывки при разгоне и перегазовке;
  • нестабильная работа и отключение двигателя на холостом ходу;
  • медленная реакция авто при добавлении газа;
  • машина не набирает обороты и не разгоняется.

Признаки низкого давления в РДТ на бензиновых автомобилях похожи на симптомы неисправности в топливном насосе или поломки его фильтра. Система перестает правильно работать из-за потери усилия пружиной. При этом топливо не достигает необходимого уровня и уходит в обратный клапан. В результате двигателю недостаточно горючего для разгона и увеличения оборотов. Низкое давление в датчике уменьшает мощность мотора. Система электронного управления не может оптимально корректировать топливо для разных режимов.

В этом случае мотор глохнет при любом режиме работы. Забитый регулятор может привести к чрезмерному росту давления и переливу горючего через соединения уплотнительных элементов.

Бензонасос всегда набирает горючее с некоторым запасом, чтобы предотвратить возможное уменьшение работоспособности форсунок и датчика. Поэтому при затруднении слива горючего в возвратный клапан возрастает давление в системе.

Авто начинает двигаться рывками, в датчике происходят перепады давления. Причиной поломки может служить и износ клапана внутри устройства. Сократить срок его работы может некачественное топливо с примесями, долгий простой машины без запуска мотора.

Проверка и замена регулятора давления топлива ВАЗ 2110 РДТ

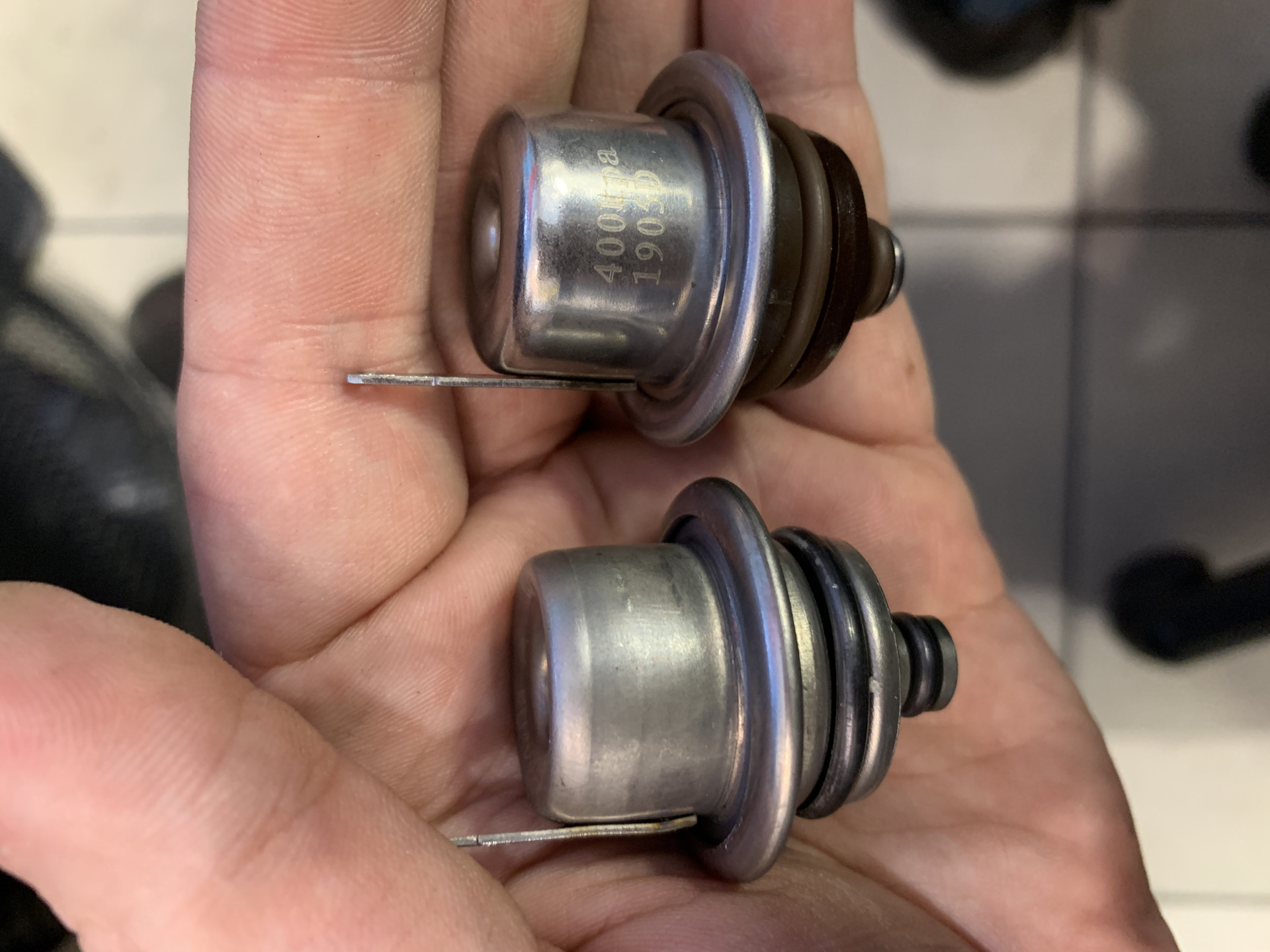

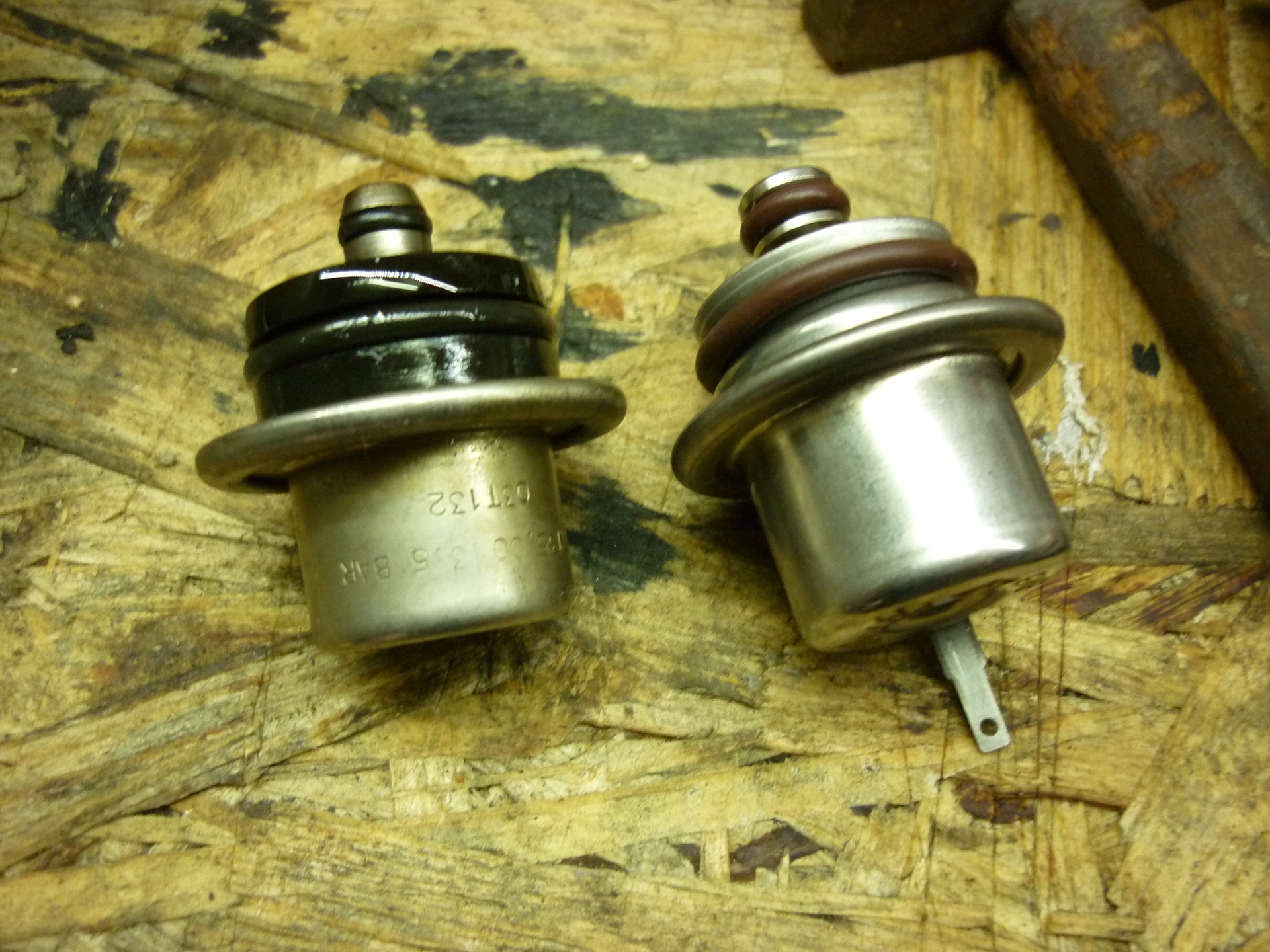

РДТ состоит из двух половин, одна из которых топливная, а другая вакуумная. Во второй имеется мембрана, реагирующая на давление воздушного потока. В первой, с другой стороны мембраны имеется топливо под давлением. Клапан сопротивляется давлению, и при слишком большом увеличении давления бензина, его излишки идут обратно путем сброса.

По какому принципу функционирует РДТ

Если регулятор работает правильно и агрегат вращается спокойно происходит понижение разрежения во всасывающем коллекторе, одновременно с этим, происходит рост давления топлива в рампе, а также его количество, подаваемое на форсунки.

Симптомы неисправностей

☛ неустойчивость двигателя при работе;

☛ неспособность к работе в «холостом» режиме;

☛ недостаток мощности;

☛ непродолжительное снижение оборотов при езде;

☛ чрезмерный расход топлива;

☛ увеличение содержания СО и СН в выхлопных газах.

Помимо этого реле давления способствует поддержанию рабочего давления топлива в системе, после остановки автомобиля. Если после непродолжительной остановки, машина запускается не сразу, причина этого заключается в низком давлении. Если есть подобные признаки надо проверить прибор.

Чтобы выполнить проверку регулятора давления, необходимо выполнить следующие действия:

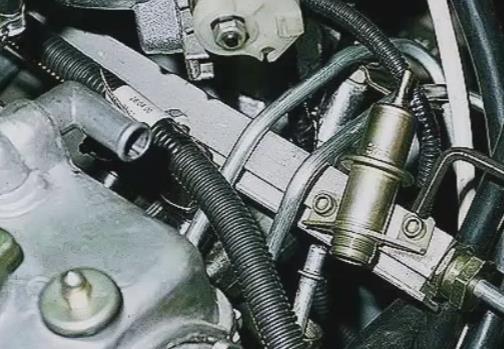

1. На торцовой части рампы находится штуцер, который предназначен для контроля за показателем давления. Его закрывает специальная пробка, которую необходимо открутить. В нижней части пробки имеется компенсационное кольцо, которое надо заменить при наличии повреждений.

2. Используя обратную сторону металлического колпачка шины, из штуцера надо открутить золотник, расположенный в центре. От прибора контроля давления непосредственно к штуцеру подсоединяется гибкий шланг. Также для проверки можно воспользоваться простым манометром для шин. Для фиксации шланга, нужно обжать его хомутом.

3. Холостой режим оборотов является основным режимом, в котором необходимо делать проверку. Показатель разряжения в нем, будет иметь минимальный уровень, а давление топлива идущего к форсункам, будет иметь максимум.

4. Теперь необходимо запустить силовой агрегат. Значения на приборе должно быть в пределах 2,9 — 3,3 килограмм на кубический сантиметр. После этого следует провести диагностику сняв вакуумный шланг. При этом давление на приборе, должно увеличиться от 0,2 до 0,8 килограмм на кубический сантиметр. Если не происходят никакие изменения это означает, что регулятор давления вышел из строя.

Чтобы заменить регулятор давления необходимо выполнить следующие действия:

заглушить двигатель;

открутить крепеж трубки идущей от датчика и демонтировать ее;

открутить 2 болта крепления;

вынуть штуцер;

снять бензиновый шланг с РДТ;

вынуть неисправный датчик и выполнить установку нового;

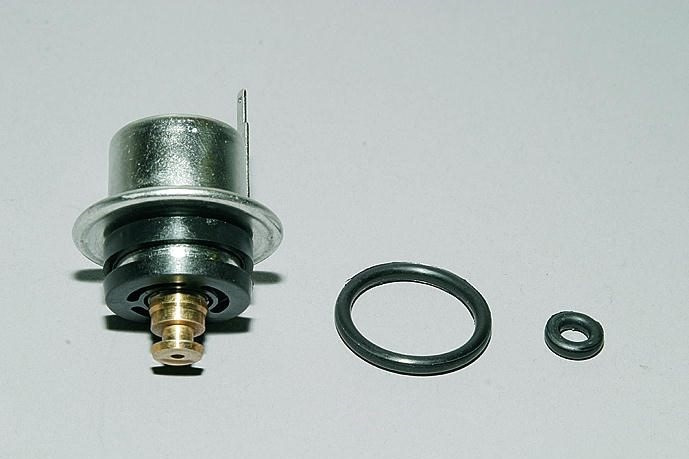

заменить новыми манжеты, которые утратили свои характеристики.

диагностика и замена Ремзона ВАЗ

Датчик давления топлива ВАЗ 2114 – сегодняшняя тема разговора. Случайно попался вопрос человека, который испытывает затруднение с пуском двигателя. И менял несколько бензонасосов, вот только толку от этого не очень много.

Электронасос работает, но такое чувство, будто не качает совсем. Вот давайте попробуем разобраться, в чем может быть причина? И стоит ли сразу грешить на насос? Да, если «памперс» забит, никогда не менялся, то стоит снять и поглядеть, что же там происходит?

Комлектующие и сиденья для автобусов и микроавтобусов купить можно здесь: www.evrosid.ru

Но если тут все хорошо, стоит обратить внимание на небольшой элемент, который оказывает огромное влияние на топливоподачу – обратный клапан, он же датчик давления. О нем сейчас и поговорим

Датчик давления топлива ВАЗ 2114: основные функции

Как и большинство датчиков давления, этот тоже мембранного типа. Устанавливается в топливной рампе, рядом с форсунками. Его функция – это поддержание давления в рампе в определенном рабочем диапазоне. Особенно это актуально не для установившегося, а для изменяющегося режима работы. При помощи регулятора производится корректировка нагрузки на двигатель. Допустим, при снижении давлении во впускном тракте происходит повышение давления топливовоздушной смеси. И наоборот – при повышении понижает. Можно выделить три важных момента:

  1. Изменяет давление в том случае, когда во впускном тракте оно тоже меняется в большую или меньшую сторону.
  2. Позволяет удержать давление в рампе ВАЗ 2114 в определенном интервале.
  3. При различных режимах работы ДВС способствует компенсированию нагрузок.

Наиболее частые неисправности устройства

Выше были рассмотрен один из возможных симптомов – постоянная «холостая» работа электронасоса. В этом случае датчик давления топлива ВАЗ 2114, конечно же, полностью неисправен, дальнейшая эксплуатация автомобиля не представляется возможной. Но в случае незначительных дефектов проявятся следующие симптомы:

  1. Увеличение расхода бензина.
  2. Остановка мотора, нестабильный холостой ход.
  3. Заметное уменьшение тяговых характеристик автомобиля.
  4. Затрудненный запуск двигателя.

Как правило, при выходе из строя датчика давления топлива на автомобиле ВАЗ 2114 в обратку бензин не поступает. Следовательно, излишки топлива остаются в рампе и давление нагнетается до максимальной величины. Но может произойти и обратная поломка – когда пропадает фиксация и насос постоянно качает бензин по кругу, при этом давление снижается в рампе. И на холостых оборотах работа двигателя может быть более-менее удовлетворительной, но при повышении он начинает задыхаться, ему не хватает «пищи».

Диагностика своими руками

Без проверки точный диагноз не поставить. Поэтому давайте рассмотрим, как это правильно сделать. В случае с автомобилями ВАЗ 2114 и аналогичными моделями, разумнее воспользоваться самой простой диагностикой – при помощи механического манометра. Порядок следующий:

Выкрутить пробку, которая находится на штуцере

Обратите внимание на упругость уплотнительного кольца. Выкрутите золотник таким же образом, как из камер колесных

Закрепите манометр при помощи подходящего хомута на штуцере топливной рампы и проведите замеры в различных режимах работы двигателя.

Непосредственно перед проверкой механизма регулировки давления внимательно осмотрите его. На нем имеются отметки, показывающие нормальные значения давления для нескольких режимов работы ДВС ВАЗ 2114. При сильном отличии измеренных значений от эталонных регулятор давления обязательно заменяется новым.

Установка нового датчика

Перед снятием обязательно стравите давление топлива в рампе. Для этого отключите питание бензонасоса и запустите мотор. Или же аккуратно выкрутите золотник из штуцера в рампе (этот вариант будет более подходящим, если ДВС не запускается совсем). Далее работаете по такой схеме:

Отключаете минусовую клемму от аккумулятора. Отключаете шланг от вакуумника ВАЗ 2114. Выкрутите гайки и слейте бензин
Обратите внимание, что в топливной системе еще может оставаться бензин под давлением

Поэтому примите меры предосторожности
Проведите фиксацию трубки и шайбы. Выкрутите болт, вкрученный в прижимном элементе

Снимите прижимной элемент. Выкручиваете гайку, которая удерживает шланг слива и датчик давления. Выкрутите болта, соединяющие топливную рампу с датчиком давления. Проводите демонтаж регулятора давления в системе.

Монтаж нового устройства в обратном порядке. Как видите, нет ничего сложного. Главное в ремонте – это представлять, за что отвечает тот или иной элемент системы. И тогда вы сможете быстро дать по признакам точный диагноз.

Регулятор давления топлива — признаки неисправности, проверка и замена

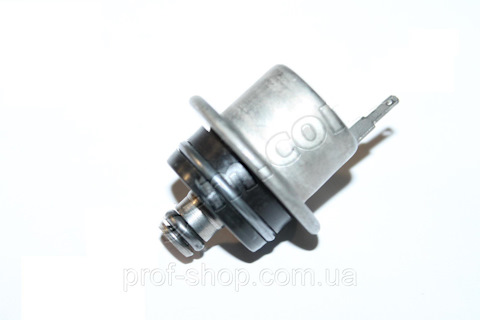

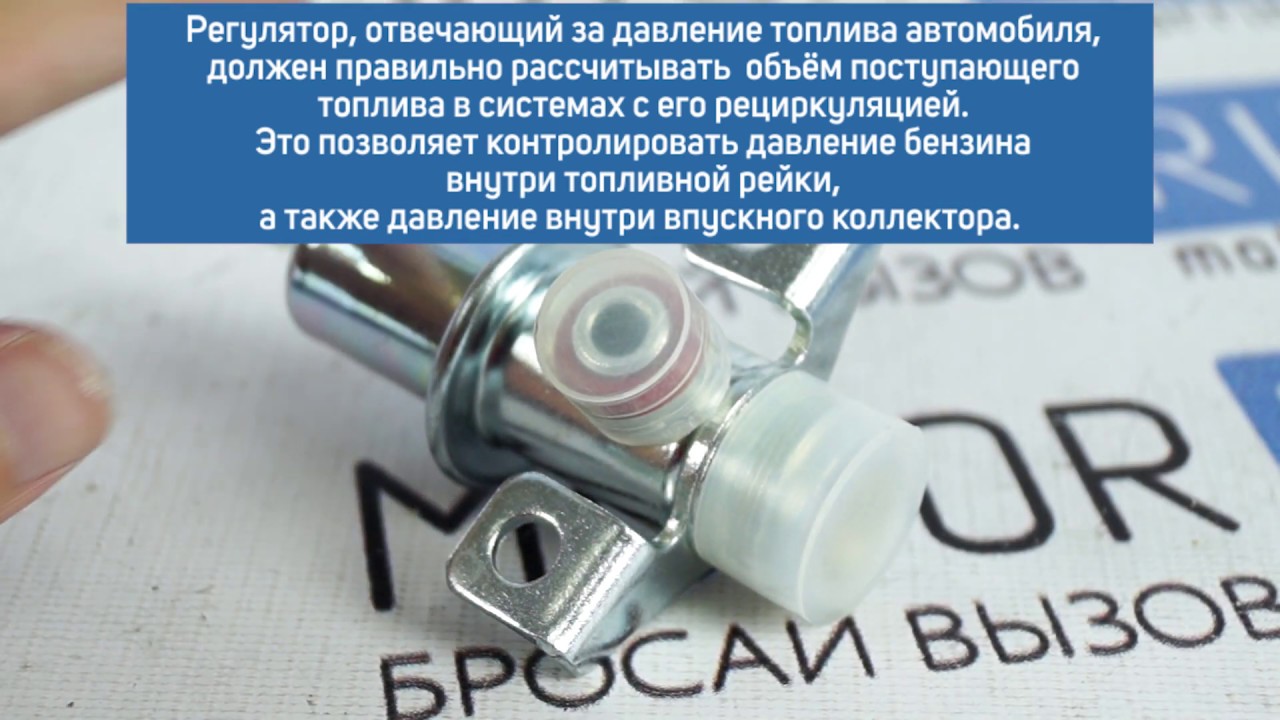

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

  • Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
  • Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
  • Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
  • Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

В процессе измерения, после отсоединения вакуумного шланга, давление должно вырасти на 0,5 бар и если этого не происходит, значит, необходимо заменить вакуумный шланг.

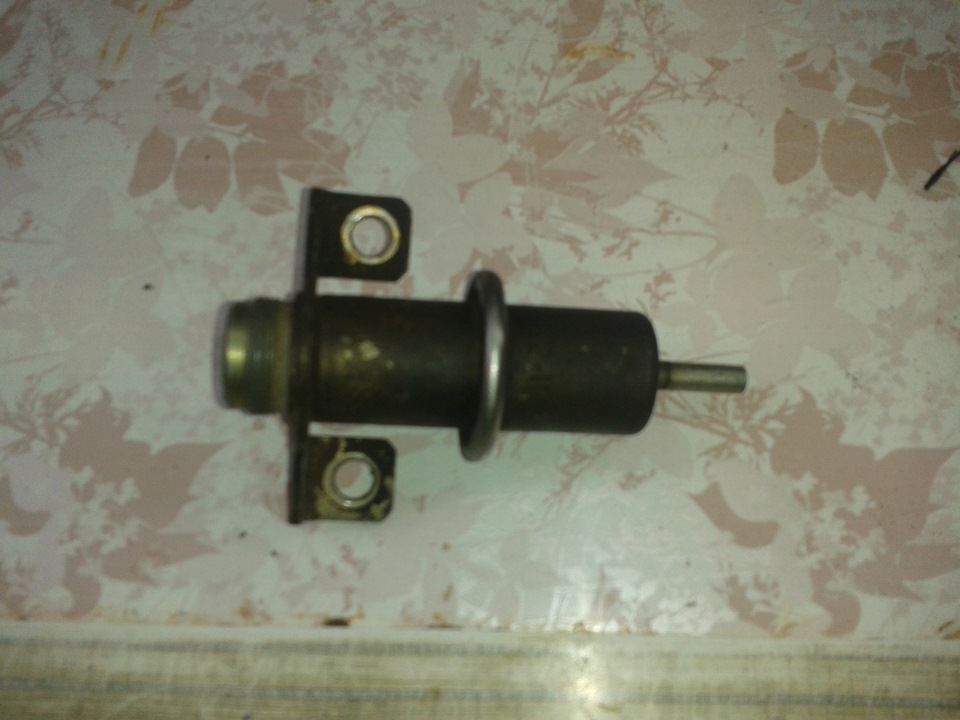

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Назначение регулятора

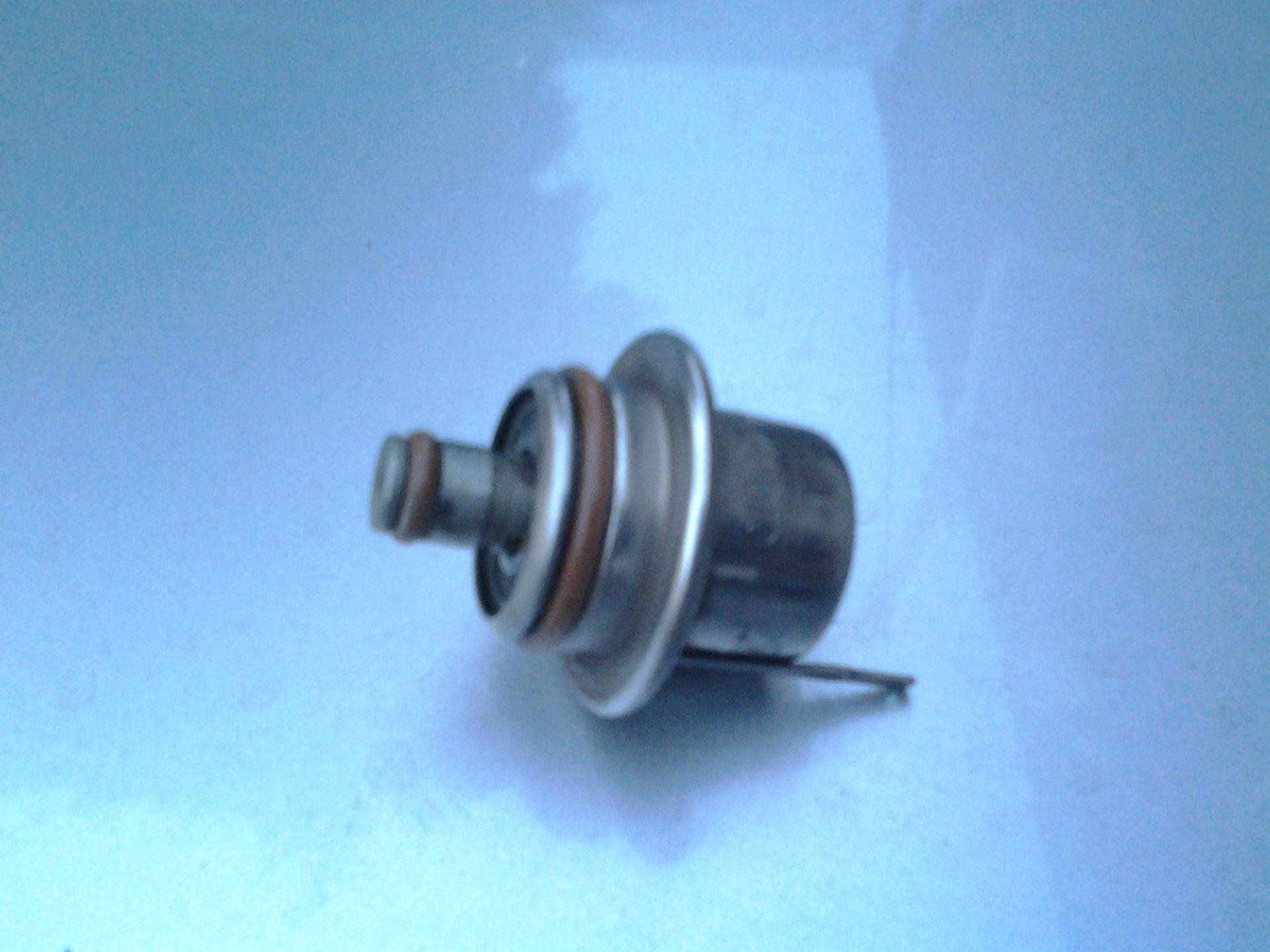

Датчик поддерживает оптимальное давление в топливной рампе, нужное для правильной работы форсунок в разных режимах действия агрегата. РДТ определяет интенсивность подачи топлива и его количество. Горючее проникает в моторные цилиндры через форсунки.

Точность дозирования и поддержание нужного напора обеспечивается мембранным регулирующим клапаном, на который с одного конца давят пружины, а с другого — горючее. Существует два варианта размещения элемента:

  • РДТ применяется в системах питания с обратным клапаном и монтируется на топливной рампе.
  • В конструкциях без «обратки» датчик устанавливается на баке с горючим.

В первом случае происходит нагнетание топливным насосом горючего по магистрали из бака. Возникшее давление оказывает воздействие на регулятор. Устройство содержит две камеры: топливную и пружинную, которые разграничены мембраной.

Через отверстие впуска проникает топливо и давит на перемычку. С другой стороны она прижимается пружиной и силой давления коллектора. Если напор горючего сильнее сжатия пружины, то датчик приоткрывается и сбрасывает лишнее топливо в обратный клапан.

При расположении регулятора в баке дополнительная установка трубопровода не требуется. Излишки горючего не переходят в пространство под капотом, и их не нужно возвращать в топливный отсек. Оно также слабее нагревается и меньше испаряется.

Есть еще один способ регулирования напора — при помощи электронной схемы, не имеющей механического датчика. Контроль в этом случае обеспечивается электробензонасосом. Электронные датчики фиксируют показатели напряжения, регулируют поступление горючего. Такое решение позволяет экономить топливо и снизить его нагрев.

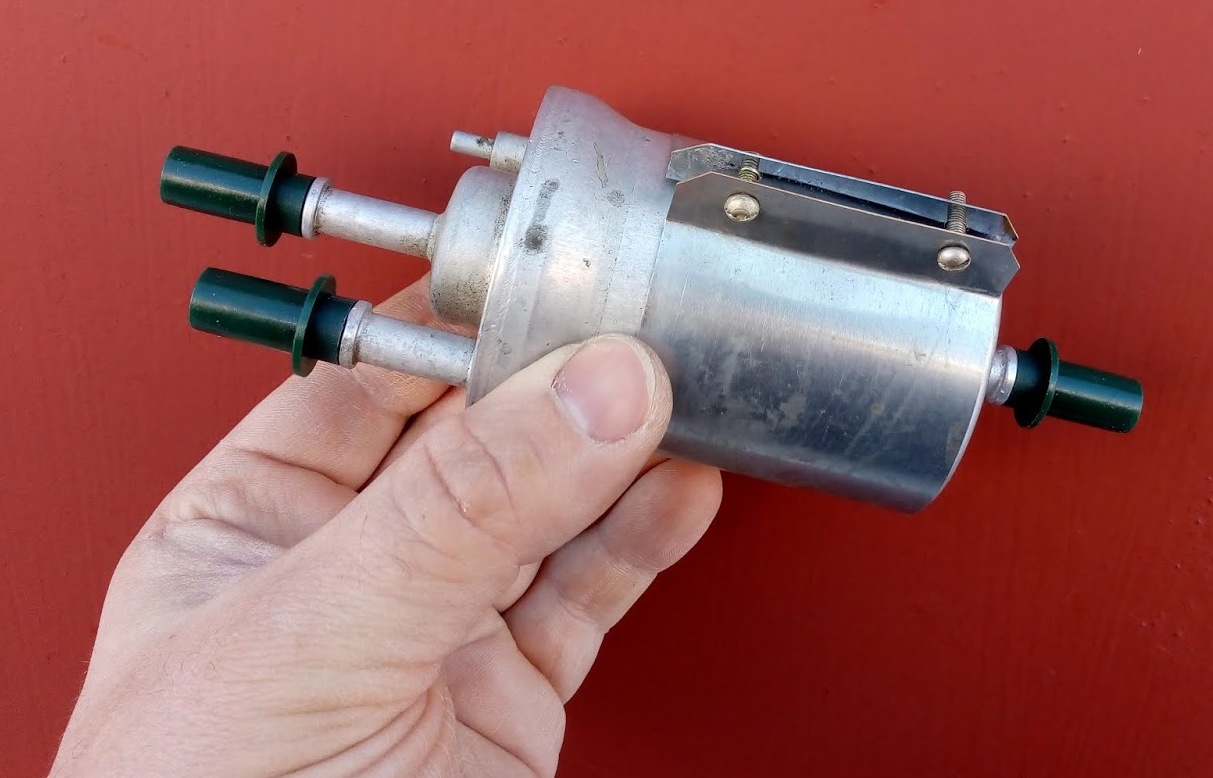

Топливный насосfuel pump

Топливный насос подает топливо в систему впрыска и поддерживает рабочее давление в топливной системе.
Топливный насос может иметь электрический привод или же механический привод. Механический привод бензонасосов устарел и применялся на двигателях, оснащённых карбюратором. В современных, инжекторных двигателях(с впрыском топлива) применяется электро бензонасосы.
Все электронасосы представляют собой цилиндрический корпус, в котором находятся: электродвигатель, насосная секция, шариковые обратный и предохранительный клапаны и, как правило, сетчатый фильтр.
Электробензонасосы делятся на погружные(установленные в бензобаке) и навесные(установленные снаружи).
Электробензонасос подвесного типа:

1- нагнетательный патрубок, 2- обратный клапан, 3- корпус, 4- сетчатый фильтр, 5- всасывающий патрубок, 6- клеммы, 7- коллектор, 8- электродвигатель, 9- насосная секция, 10- предохранительный клапан.

Подвесные электробензонасосы крепятся под кузовом или в нижней части моторного отсека, как правило, таким образом, чтобы бензин мог поступать в них самотёком. Подвесные насосы имеют герметичное исполнение.

Электробензонасос погружного типа:

а — топливозаборник с насосом; б — внешний вид насоса.

Погружные находятся внутри бензобака и встроены в топливозаборник.

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

  • Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
  • В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д. Данное решение (датчик регулятора давления топлива) позволяет уменьшить степень нагрева топлива, обеспечивает максимальную экономичность.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Как проверить регулятор давления топлива ваз 2110

24.01.2019


Целевое назначение регулятора давления топлива ваз 2110 — поддержание регулярного показателя напора в форсунках для нефтепродукта. На РДТ оказывается влияние с двух плоскостей — пружинкой, имеющая специальный вентиль, и бензином. Суть его сводится к следующему — агрегат сохраняет равные показатели при различных процессах функционирования. При уменьшении нагрузки он возвращает обратно лишнее количество топлива. Таким образом происходит экономия горючего и сохранение корректных характеристик в системе топливной подачи.



Этот агрегат характеризуется малым весом и бюджетной стоимостью. В связи с его важными функциями в транспортном средстве водителям лады в обязательном порядке нужно владеть знаниями о принципах функционирования, главных причинах и симптомах выхода из строя, технике смены.



Из чего состоит датчик?



Перед обсуждением вопроса «как проверить регулятор давления топлива ваз 2110», важно понять, что он содержит в себе. Понимание этого процесса поможет эффективнее сменить агрегат, в случае его поломки.

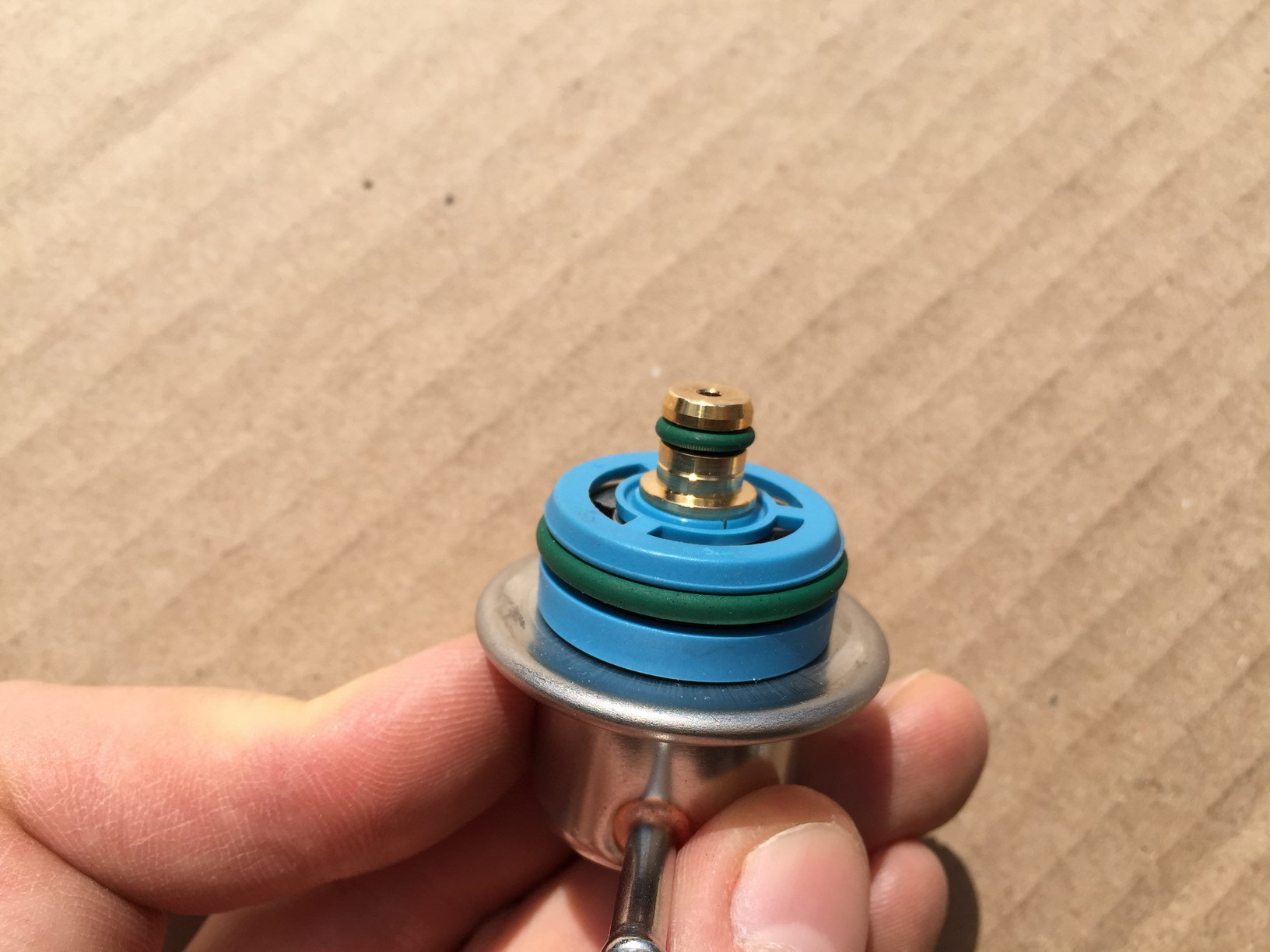

В регуляторе выделяют 2 части — топливная и вакуумная. Во внутренней вакуумной части присутствует мембрана, цель которой реагирование на уровень воздушного влияния, поступающего из силового агрегата. Топливный отсек — бензин под высоким давлением.



Уровню воздействия бензина противостоит специальное клапанное оборудование. Когда показатели повышаются — начинается сброс избыточного количества горючего.



Принцип работы

РДТ отслеживает и сохраняет разность влияния на мембрану с двух сторон (с обеих полостей). Только при соблюдении этих условий мотор автомобиля может нормально работать. Задача датчика — постоянное поддерживание скачков напора, вне зависимости от моторных оборотов. Такой показатель в форсунках всегда должен находиться на высокой отметке, особенно в сравнении с коллектором. При неправильном функционировании возникнет проблема со впрыскиванием.



При корректном функционировании РДТ отмечается такое: разряжение уменьшается в коллекторе при минимальных оборотах мотора, а датчик давления топлива в рампе ваз 2110 реагирует на изменения и увеличивает характеристики и производит впрыск горючего на форсунки.



Признаки неисправности



Разберемся со существующими вариантами поломок агрегата. Если не происходит удержание клапана — бензин начинает свободно перемещаться по всей системе, при этом уменьшается воздействие. Впоследствии мотору не достаточно количества нефтепродукта в процессе повышения оборотов, и, соответственно, мощность снижается. Уровень напора не должен меняться при остановке мотора, но в связи с тем, что поршень не способен удержать, при зажигании необходимо выполнять длительные действия со стартером. Таким образом произойдет увеличение напора до нужного показателя.



Если поршень полностью вышел из строя — излишки горючего не возвращаются в бензобак и потому воздействие растет. Как результат — увеличение количества бензина, попадающего в камеру сгорания, а это означает перерасход нефтепродукта и его неполное сгорание.



Основными симптомами, которые означают выход из строя датчика, являются такие процессы в функционирование мотора:

  • неустойчивое;

  • прекращение при холостых вращениях;

  • не способность развить достаточную мощность;

  • обороты коленчатого вала со сниженной или увеличенной частотой при холостых вращениях;

  • рывки в процессе езды транспортного средства;

  • периодическое затруднение запуска;

  • увеличение расхода горючего;

  • в состав отработанных паров входит превышенное количество СН и СО;

  • недостаточное приемистость.

Наиболее частыми поломками регулятора топливного напора являются:

  1. пропадание воздействия. Из-за этого начинается возвращение горючего обратно, а это означает, что машину не возможно завести;

  2. засорение поршня. Здесь возможно полное засорение или частичное. При полном бензин не функционирует в топливной системе. При частичном — отмечается протекание горючего. Последняя ситуация это самая главная неисправность;

  3. уменьшение или увеличение воздействия, то есть его неравномерность. Чаще всего это происходит из-за заклинки поршня. Потому транспортное средство движется неравномерно (мотор глохнет или рывкообразное движение).



Разобрали ответ на частый запрос — «регулятор давления топлива ваз 2110 признаки неисправности». Следует заметить — не все виды поломок могут говорить о клапане, потому важно уметь проверить агрегат и после этого уже делать правильные выводы и заниматься ремонтными работами.



Как проверить и произвести замену РДТ на Ладе?



В большинстве случаев поломка поршня вызвана проседанием пружины и ее подклинивания. Это происходит из-за естественного износа стали. Еще одной причиной может стать длительный простой транспорта. Для того, чтобы этого не произошло чаще необходимо пользоваться им. Также неисправность может возникнуть из-за использования низкокачественного нефтепродукта. Многие компании разбавляю бензин водой для увеличения дохода, потому заправлять своего «железного коня» нужно исключительно на проверенных станциях.



При необходимости проверить и заменить датчик можно, придерживаясь следующего процесса:

  1. поверните штуцерную пробку, функция которой — контроль топливного напора и расположена она в торцевой плоскости рампы. В самой пробке присутствует уплотняющее кольцо. Если материал стал неэластичным, а также утратил целостность — его обязательно заменяют отдельно или полностью все оборудование;



  1. дальше нужно вывернуть золотник из штуцера. В этом вам поможет стальной защитный колпачок от вентиля на шинах;

  2. затем соедините манометр и штуцер, закрепите их с помощью хомута. Вы можете применить модель для шин. Характеристики работы нужно проверить при запущенном моторе. В идеале должно показывать значения в пределах от 284 до 325 кПА или от 2,9 до 3,3 кгс/см в квадрате;

  3. дальше следует отключить вакуумный шланг. После этой манипуляции вы заметите увеличение показателей устройства на минимум 20, максимум 70 кПА или 0,2-0,7 кгс/см в квадрате. При не обнаружении изменений потребуется полная смена агрегата;

  4. следующий шаг — уменьшение в системе питания напора. Поверните гайку, закрепляющую трубку с топливом, по направлению к датчику;

  5. поверните два закрепительных болта по направлению к рампе;



  1. плавными манипуляциями отведите штуцер из рампового отверстия;

  2. отделите и удалите агрегат от трубки с нефтепродуктом;

  3. для установки — сначала смажьте уплотняющее кольцо нефтепродуктом и выполните указанные действия от обратного. Обязательно нужно обновить кольца, которые потеряли форму или целостность.



Такие манипуляции помогают в диагностике и замене регулятора давления топлива ваз 2110 8 клапанов. Процедура на самом деле не сложная и гарантировано сэкономит домашний бюджет. Эти действия предполагают близкий контакт с элементами, содержащими бензиновые остатки. Потому не рекомендуется проводить работы во время болезненных ощущениях в голове, головокружениях и других недугах. Поскольку пары могут еще больше навредить Вашему ослабленному иммунитету.



Удачи на дорогах и отсутствие поломок в транспортном средстве.





Признаки неисправности регулятора давления топлива

В любой топливной системе двигателя присутствует топливный насос. В бензиновых моторах последнее время устанавливают топливные насосы электрического типа, механические образцы уже устарели и больше не используются на современных транспортных средствах. Механические бензонасосы доживают свой век на автомобилях выпуска прошлого столетия.

Производительность электро бензонасоса должна быть такой, чтобы обеспечить бесперебойную подачу топлива на любых оборотах двигателя и под любой нагрузкой. А как быть, когда мотор работает на холостых или малых оборотах, и порция горючего требуется небольшая? Ведь то давление, которое создается в системе питания двигателя для больших нагрузок, будет избыточным для холостых оборотов. А избыток давления может привести к плачевному результату - к обрыву топливных шлангов или другим поломкам. Для нормальной работы топливной системы и существует регулятор давления топлива.

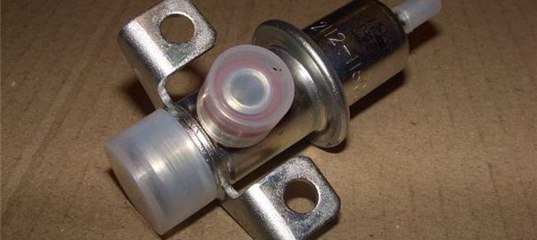

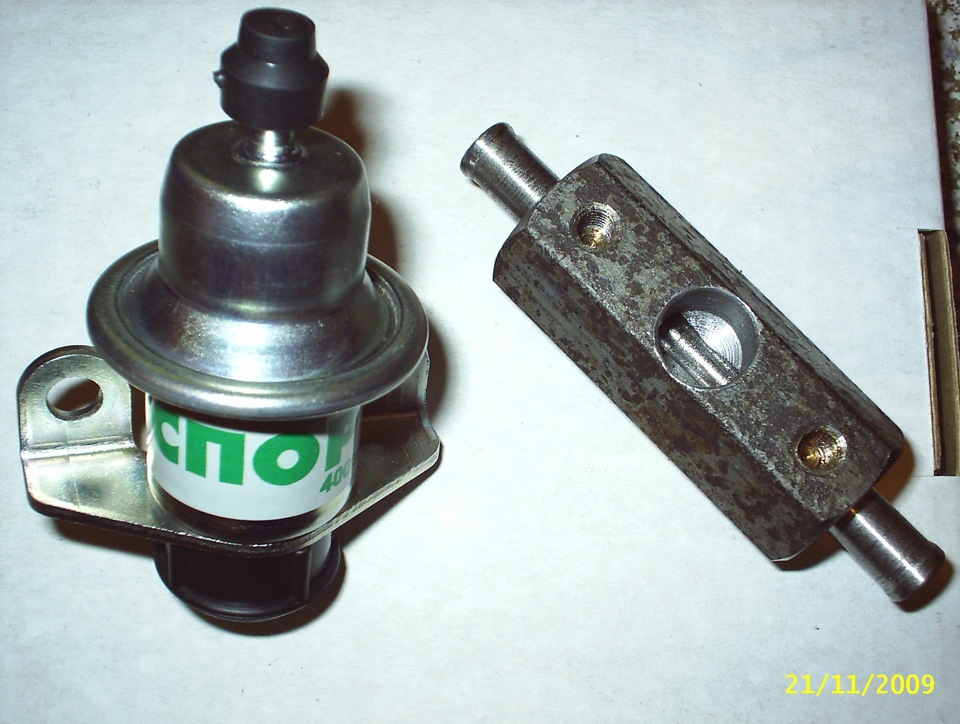

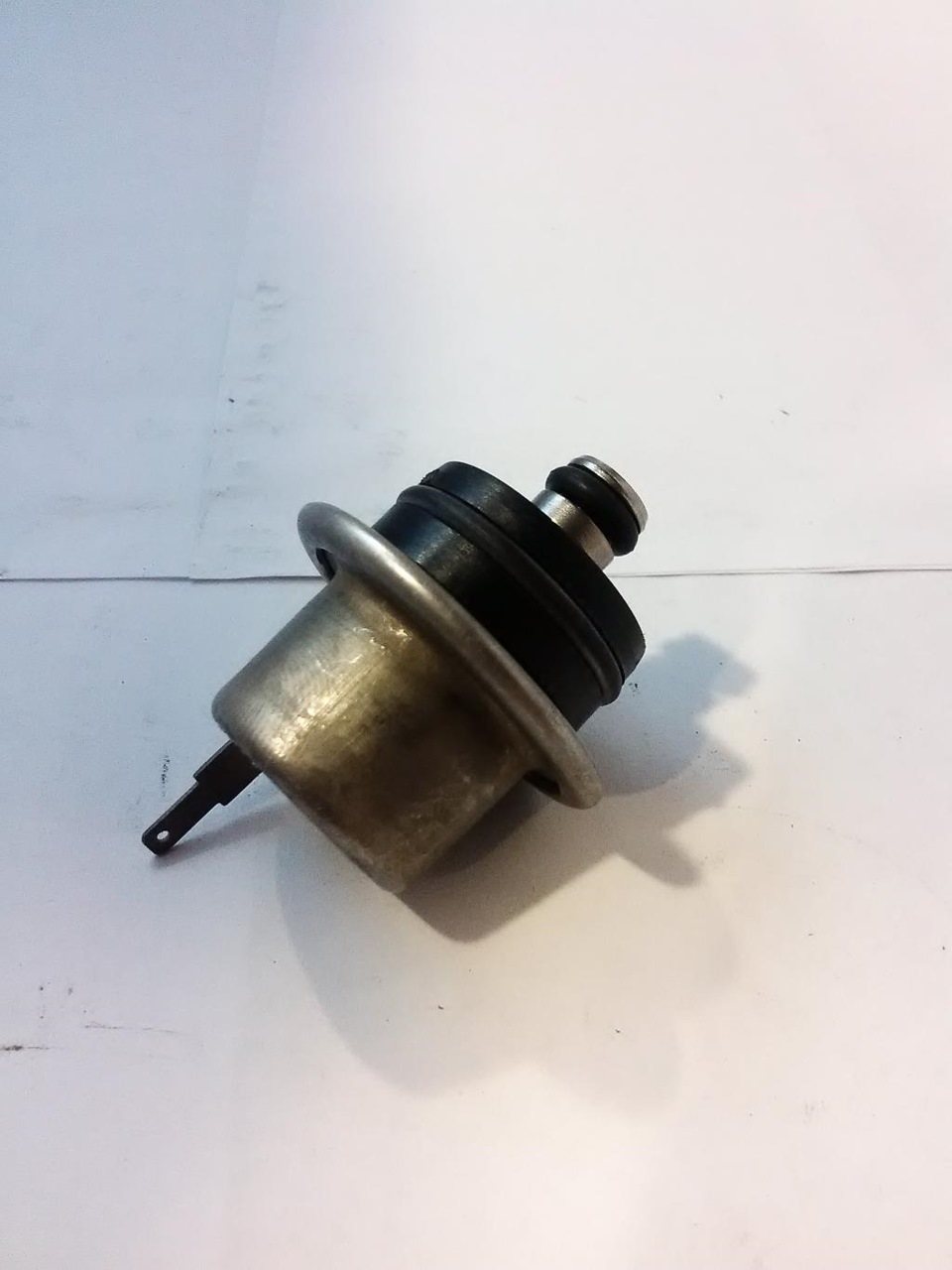

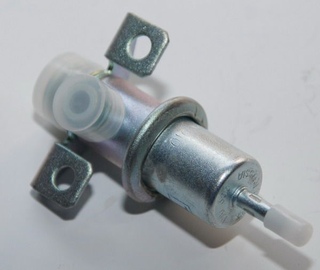

Что из себя представляет регулятор давления топлива

Регулятор давления топлива (РДТ) - это вакуумный клапан, он перепускает излишки топлива через обратный шланг в топливный бак. РДТ представляет собой корпус, в котором находится клапан, мембрана и пружина. Также в корпусе есть три вывода: два вывода для прохождения топлива через регулятор, третий связан с впускным коллектором. При увеличении оборотов двигателя создавшееся в коллекторе разряжение (на третьем выводе) преодолевает силу пружины и двигает мембрану, тем самым приоткрывая клапан. Лишнее топливо получает доступ ко второму выводу и уходит обратно в бензобак. Нередко РДТ еще называют обратным клапаном.

Как правило, обратный клапан располагается на топливной рампе, также он может врезан топливный шланг обратной подачи системы питания.

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Характерные признаки неисправностей регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

  • двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
  • двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
  • двигатель спам резко меняет обороты, особенно это заметно на холостом ходу:
  • с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.

Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не относится к электрическим датчикам, и проверить его с помощью приборов нельзя. Следует учесть и то, что РДТ не разбирается и не ремонтируется. Кто-то пишет, что можно отремонтировать обратный клапан топлива. Хотелось бы посмотреть, как это выглядит, и где можно купить ремкомплект. Как правило, РДТ стоит недорого, и даже по этой причине его не стоит чинить, если бы он был пригоден для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делают механическим манометром, который подключают к системе питания двигателя.

Замер производят следующим образом:

  1. подсоединяют манометр к топливной системе;
  2. запускают двигатель и смотрят на показания манометра.

Стандартное давление в системе для легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать - регулятор перекрывает обратку. Если стрелка манометра быстро уходит к нулю, скорее всего РДТ неисправен.

Еще один способ проверки: если во время работы двигателя удастся пережать шланг обратной подачи топлива, то при исправном регуляторе давление в топливной системе должно увеличиться. Показание стрелки прибора зависит от степени пережатия. Но есть такие иномарки, где пережать обратку не получится - вместо резиновых шлангов стоят металлические трубки, или шланги очень короткие.

В некоторых случаях, пережав обратный шланг, убедиться в неисправности РДТ можно и без манометра. Но это только при одном признаке - когда двигатель троит и совсем не развивает обороты. Если при пережатии обратки начинают работать все цилиндры и мотор приобретает нужную мощность - точно, неисправен РДТ, его необходимо заменить.


Регулятор давления топлива на ВАЗ 2114: замена своими руками, признаки поломки

Содержание:

  1. Признаки поломки
  2. Проверка давления напора
  3. Почему выходит из строя прибор
  4. Поиск неполадок
  5. Замена

На автомобилях регулятор давления топлива необходим с целью поддержания необходимого уровня давления горючего внутри топливной системы. Это непосредственно касается форсунок при переключении силового агрегата в различные режимы его работы. Регулятор позволяет контролировать, изменять нагрузки на мотор.

Так, когда давление в трубе впуска увеличивается, регулятор усиливает напор топлива. Если давление в трубе падает, тогда устройство соответственно понижает напор. Чтобы избавиться от излишков горючего, на устройстве немного открывается клапан, откуда и выходит бензин обратно в бензобак вашего ВАЗ 2114.

Признаки поломки

Автомобиль зачастую сам информирует водителя о том, что возникли проблемы в той или иной системе. Потому основная задача автовладельца — научиться распознавать эти признаки. Так определить причину поломки и устранить ее становится делом техники.

Неполадки регулятора

К числу признаков неисправности регулятора давления горючего относят:

  • Увеличивается расход топлива;
  • При работе на холостых оборотах двигатель вдруг останавливается;
  • Во время движения наблюдается существенное снижение мощности двигателя;
  • Запустить мотор удается с определенным усилием.

Проблемы с клапаном

Ослабление гайки

  1. Если выйдет из строя клапан этого устройства, излишки топлива не смогут выливаться обратно в бензобак, из-за чего напор в топливной системе повысится до более высоких значений. Норма составляет 2,5 кг/см2. Как результат, увеличится количество бензина, поступающего в камеру сгорания, из-за чего оно не сможет полностью сгорать.
  2. Если клапан перестанет сдерживать напор, горючее будет свободно перемещаться по всей топливной системе, что повлечет за собой падение напора. Увеличивая обороты, вам попросту не хватит топлива, чтобы разогнаться. Мощность двигателя заметно упадет. Когда автомобиль останавливается, при исправном клапане давление сохраняется. Но поскольку он не выдерживает напор, для того, чтобы вновь завести двигатель, придется долго крутить стартер, дабы добиться необходимого уровня напора.

Проверка давления напора

Чтобы определить неисправность вашего регулятора давления горючего, его придется тщательно проверить. При наличии опыта эта работа легко выполняется своими руками. Если же навыков нет, лучше обратиться на станцию технического обслуживания.

Самостоятельно качество и эффективность работы регулятора можно определить с помощью манометра. Им вы будете замерять показатель напора в системе.

Диагностика выполняется в трех режимах. Перед началом проверки обязательно убедитесь, что в топливном трубопроводе отсутствуют повреждения, топливо нигде не просачивается. Если имеются повреждения магистрали, проверка давления напора не даст объективного результата.

Проверив магистраль и убедившись, что она цельная, не имеет дефектов, приступайте к замерам в четырех режимах.

Режим диагностики Норма показателя напора
Проверка при включении зажигания 2,5 Атм
Проверка на холостом ходу 3 Атм
Проверка при снятой трубке с регулятора 3,3 Атм
Проверка при пережатой трубке обратного тока 7 Атм

Вам необходимо будет подключить манометр к промежутку между штуцером и топливным шлангов, отсоединив вакуумный шланг.

Нажимая на педаль газа, параметр сначала поднимется до 3 Атм, но затем опустится до нормальных 2,5 Атм. Но это только при условии, что устройство, регулирующее напор горючего в системе, работает хорошо, не имеет неисправностей.

Если при проверке давление не начало повышаться, замените вакуумный шланг и проведите повторные замеры уже с ним. При отсутствии изменений замеров, это говорит о неисправности регулятора. Ремонтировать его не имеет никакого смысла. Проще сразу заменить устройство на новое, причем максимально качественное и надежное.

Для справки. Практически на всех клапанах указываются оптимальные показания. Сравните полученные данные замера с ними при проверке.

Почему выходит из строя прибор

Топливная трубка

Регулятор перестает нормально работать преимущественно по двум причинам.

  1. Используется низкосортное топливо, в состав которого входит большое количество воды.
  2. Автомобиль длительное время стоит без дела, не эксплуатируется и не заводится даже с целью профилактики.

Поиск неполадок

Чтобы отыскать неполадки, предлагаем вам воспользоваться соответствующими методами.

  • Закачайте в систему топливо, выключите зажигание и следите за поведением манометра. В нормальной ситуации давление понижается до 0,7 Бар и останавливается на этой отметке. Если же регулятор вышел из строя, манометр будет стремиться к нулю. Проблема может заключаться в самом устройстве, либо в клапане мотора бензонасоса.
  • Увеличьте обороты двигателя до 3 тысяч и вновь обратите свой взор на показания манометра. Если стрелка устремится вниз, сломался бензонасос. Его требуется заменить.
  • Если насос долго наращивает давление, проблема заключается в фильтре или сеточке бака, которые забились мусором.

Замена

Процесс замены

Следуя пошагово согласно инструкции, вы сможете без особых проблем самостоятельно извлечь и установить новый регулятор давления горючего.

  1. Выполнять работу по демонтажу устройства можно только при условии, что двигатель холодный. Если вы только что заехали в гараж, дайте машине некоторое время, дабы остыть.
  2. При рабочем двигателе внутри системы сохраняется высокое давление, потому перед работой его обязательно понижают.
  3. Отключите минусовую клемму от аккумуляторной батареи, дабы избежать ударов током и порчи проводки.
  4. Демонтируйте вакуумный шланг.
  5. Открутите гайки на сливной трубке, постепенно снижайте уровень давления топлива таким образом. Обязательно при этом придерживайте одной рукой штуцер шланга.
  6. Трубка и шайба соединяются между собой обычным резиновым кольцом.
  7. Откручивается винт, который удерживает прижимную планку.
  8. Теперь эту самую планку можно убрать в сторонку на некоторое время.
  9. Немного открутите фиксирующую гайку, которая удерживает сливную трубку и сам регулятор.
  10. Демонтируйте крепежные винты регулятора, удерживающего его на рампе.
  11. Аккуратно снимите гайку, что позволит в итоге снять искомый нами объект.
  12. Выполните установку нового устройства, следуя обратной последовательности демонтажа.

Обязательно проверьте давление горючего в форсунках при выключенном двигателе, включенном зажигании и электрическом бензонасосе. При нормальной работе устройства, давление должно составлять около 300 кПа. Если проверенный вами уровень оказался ниже нормы, это может привести к нарушению функциональности всей системы питания двигателя. Потому будьте аккуратны, делайте работу пошагово, не забывайте о значимости каждого этапа ремонта.

Самостоятельно заменить устройство, регулирующее давление топлива, не составит особого труда. Учтите только, что для оптимальной работы двигателя после замены, вам потребуется не только соблюдать последовательность работы и делать все максимально грамотно, но и использовать в качестве замены новое, качественное устройство. Регулятор стоит не дорого, потому подобный ремонт не повлечет серьезные расходы на ваш ВАЗ 2114.

 Загрузка ...

Регулятор давления топлива старого образца с объемом двигателя 1.5 литра

Уважаемые покупатели, во избежание ошибок при отправке регулятора давления топлива ВАЗ, Лада с объемом двигателя 1,5 литра, старого образца, в строке "Комментарий" указывайте объём двигателя, модель вашего автомобиля, год выпуска.



Любая поломка — это не конец света, а вполне решаемая проблема. Для работы инжекторного двигателя в топливной системе необходимо поддерживать определенное давление. Эту задачу выполняет регулятор давления РДТ 300. Неисправное устройство не даст двигателю нормально работать и подлежит замене.

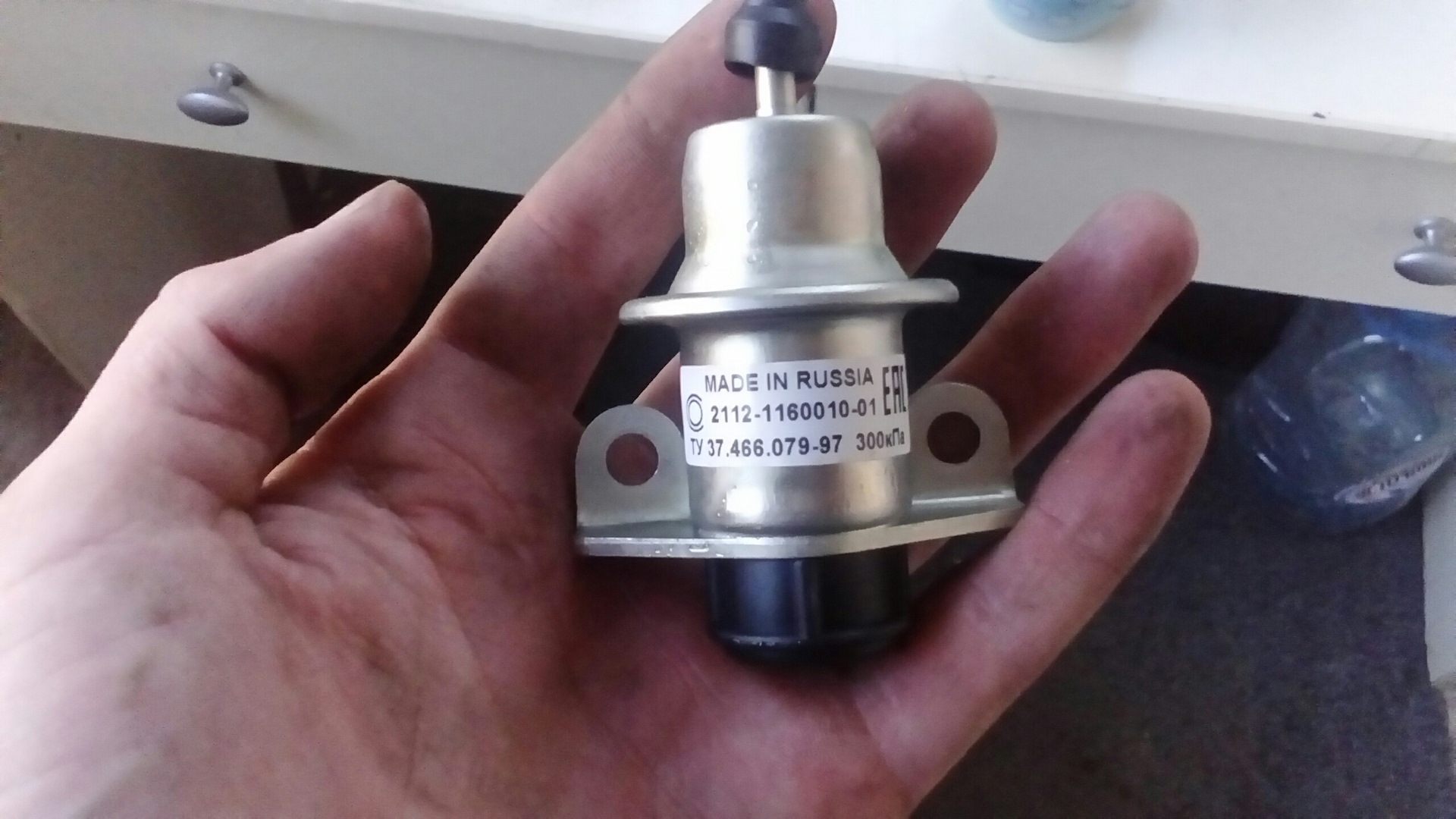

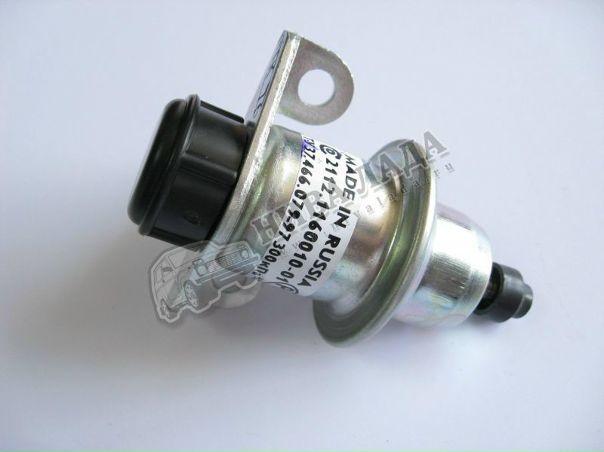

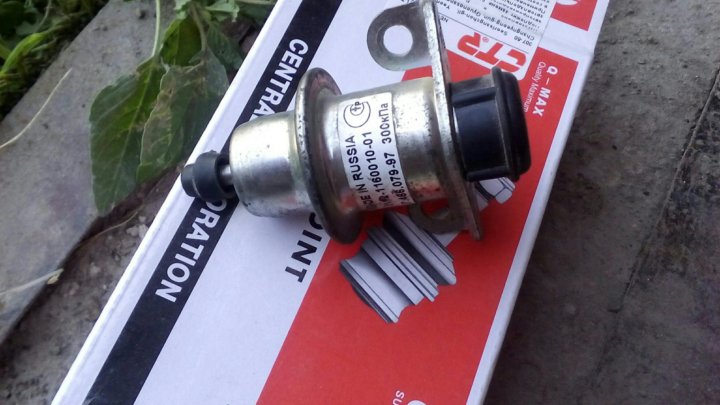

На автомобилях ВАЗ, LADA регулятор давления топлива РДТ 300 обеспечивает функционирование системы впрыска топлива в нормальном режиме. С его помощью в топливной рампе поддерживается оптимальное значение давления, необходимое для того, чтобы бензин находился в состоянии тумана. За счет давления, которое выше атмосферного, происходит впрыск топливовоздушной смеси в камеры сгорания. Если выходит из строя регулятор, то вся система впрыска работает неправильно и возможны серьезные проблемы в функционировании двигателя.



Регулятор давления топлива (РДТ 300) поддерживает давления бензина в топливной системе на постоянном определенном уровне, вне зависимости от работы двигателя. Он установлен в рампе форсунок и представляет собой мембранный клапан, подсоединенный к каналу подачи топлива на форсунки, сливной магистрали и воздушной трубке, подведенной от впускного коллектора.





На клапан РДТ 300 воздействует давление топлива, с одной стороны, а с другой – давление воздуха в трубке и усилие пружины, настроенной на определенные рабочие параметры в системе. При работе двигателя исправный РДТ поддерживает в системе следующие показатели: 2,9–3,3 кгс/см2 (284–325 кПа).



Среди наиболее частых поломок прибора можно выделить следующие:

- Не держит клапан – топливо начинает свободно циркулировать по топливной системе, давление в которой из-за этого снижается. В результате двигателю не хватает топлива при повышении оборотов, а его мощность падает; давление в системе после остановки двигателя не должно меняться, но так как клапан не способен его удерживать, при запуске мотора для создания нужного давления приходится долго работать стартером.

- Полностью нерабочий клапан – топливо не сбрасывается в бак, и из-за этого давление в системе увеличивается. В результате количество топлива, подающегося в камеры сгорания через форсунки, возрастает – налицо перерасход и неполное сгорание бензина.



Признаками неисправности РДТ является следующая работа двигателя:

- неустойчивая;

- глохнет на холостых оборотах;

- недостаточная приемистость;

- не может развить полную мощность;

- коленчатый вал вращается на холостых оборотах с пониженной или повышенной частотой;

- провалы и рывки во время движения машины;

- затрудненный запуск – не всегда;

- в отработавших газах содержание CO и CH значительно превышает допустимые нормы;

- перерасход бензина.

Чтобы проверить работу РДТ 300, потребуется ключ на 24, шестигранник на 5 и манометр (например, шинный):

- Отворачиваете пробку штуцера контроля давления на торцевой поверхности рампы форсунок;

- Используя металлический колпачок вентиля колесных шин, выкручиваете из штуцера золотник.

- Подсоединяете к штуцеру манометр через шланг, концы которого крепите хомутами, и запускаем двигатель.



Проверяете давление – отсоединяете от РДТ 300 вакуумный шланг.





Показания манометра должны возрасти на 0,2–0,7 кгс/см2 (20–70 кПа). В противном случае РДТ подлежит замене.





Замена регулятора РДТ 300:

- сбрасываете давление в топливопроводе;

- откручиваете гайку крепления к РДТ 300 трубки обратки топлива;

- отворачиваете 2 болта крепления РДТ к рампе форсунок;

- аккуратно извлекаете штуцер РДТ из отверстия рампы;

- отсоединив от РДТ топливную трубку, снимаете его;

- ставите новый РДТ 300 в обратном порядке, смочив перед этим резиновые уплотнительные манжеты бензином (неэластичные и порванные кольца меняете).



Другие артикулы товара и его аналогов в каталогах: 21120116001000, 211201160010-01, РДТ 300.

ВАЗ 2104-05-07, ВАЗ 2108-09-099, ВАЗ 2110-11-12, ВАЗ 2113-14-15 инжекторные.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить регулятор давления топлива с объемом двигателя 1.5 литра, старого образца у автомобиля ВАЗ, LADA их модификации?

Как выявить неполадку регулятора холостого хода (РХХ) на автомобиле ВАЗ, Лада их модификации?

Как самостоятельно заменить регулятора холостого хода (РХХ) у автомобиля ВАЗ, LADA их модификации?

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!



Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

ВАЗ 2110 бензонасос bosch

В этой статье пойдет речь о том, для чего нужен бензонасос ВАЗ 2110. Как известно, сердце любого автомобиля - это двигатель внутреннего сгорания. С его помощью автомобиль приводится в движение. Среди основных систем, которые являются наиболее важными в автомобиле, выделяется топливо. Именно с его помощью газ подается из бака, расположенного в задней части автомобиля, в двигатель внутреннего сгорания. С помощью бензонасоса обеспечивается бесперебойная перекачка бензина под необходимым давлением.Причем топливный насос работает в разных режимах, все зависит от нагрузки на сам двигатель, его насыщенности и производительности. И не забываем о предохранителе бензонасоса ВАЗ 2110, если вдруг пропала подача топлива, сначала проверьте его.

Работа насоса

В процессе эксплуатации автомобиля может случиться все, что угодно. В частности, может сломаться топливный насос. Или загрязнение топливного бака, поэтому фильтр установлен в нижней части насоса. Стоит обратить внимание на то, что автомобили ВАЗ очень популярны в нашей стране.Запчастей к ним очень много, их можно найти в любом автомагазине. Правда, качество продукции не всегда хорошее. Иногда на рынке встречаются откровенные подделки, которые не могут просуществовать несколько месяцев. Конечно, можно столкнуться с некачественной запчастью даже в том случае, если вы приобретете ее для иномарки. Срок службы помпы ВАЗ 2110 около 100 тыс. Км. Если учесть тот факт, что в среднем автомобилист проезжает около 30 тысяч километров в год, то по временному периоду помпа прослужит около трех лет.После этого необходимо произвести замену бензонасоса ВАЗ 2110.

Симптомы


Есть несколько признаков неисправности топливного насоса. Звук, с которым он работает, можно услышать при включении зажигания. В это время бензин впрыскивается в топливную рампу для достижения необходимого минимального значения давления. Если вдруг звук начинает меняться, скорее всего, поломка помпы. Посторонний шум также может указывать на неисправность. Если машина движется рывками, двигатель плохо развивается.Или с трудом может двигаться на первой или второй скорости, скорее всего, причина кроется в том, что бензонасос не может обеспечить нормальный уровень давления в топливной системе. В этом случае двигатель внутреннего сгорания может внезапно остановиться, ведь бензонасос ВАЗ 2110 не работает. Инжектор работает только в том случае, если на рампе поддерживается определенное давление. И создает свой насос.

Давление в системе

А теперь о том, как определить неисправность топливного насоса. А также как диагностировать его поломки на ранних стадиях.Если вдруг начинают проявляться все вышеперечисленные симптомы, необходимо пережать обратный топливный шланг, чтобы определить, есть ли давление в системе. В этом случае необходимо выполнять это действие как можно резче. Как правило, максимальное давление в топливной рампе составляет около 7 кгс / см2. В среднем более-менее нормальный бензонасос показывает давление на выходе около 5 кгс / см2. В инструкции по эксплуатации автомобиля можно прочитать что минимально допустимое значение давления составляет около 4 кгс / см 2.Но это в теории, практика показывает, что если насос развивает такое давление, он еще долго может служить. Но замена бензонасоса ВАЗ 2110 все равно потребуется.

Проверка давления


Но не стоит забывать, что автопроизводитель написал все свои требования, исходя из экспериментов. Если топливный насос не качает топливо в систему под давлением 4 кгс / см 2, то лучший выход - установка нового элемента. Конечно, вполне возможно, что фильтр внизу бензонасоса никогда не чистили.При его замене не исключено, что уровень давления, который создает бензонасос ВАЗ 2110, значительно повысится. И автомобилю будет вполне достаточно иметь нормальную реакцию на дроссельную заслонку и динамику при движении на большой скорости. Условно провести небольшую диагностику бензонасоса можно, отсоединив газовую магистраль от аппарели. При включении питания 1,5-литровый баллон должен работать ровно за одну минуту. Такая проверка весьма условна, ее можно провести только при отсутствии под рукой манометра или компьютерных диагностических систем.

Посторонние звуки


Если вдруг во время работы бензонасоса появляется посторонний звук, необходимо его полностью удалить. Стоит отметить, что бензонасос ВАЗ 2110 состоит из нескольких частей, в основе которых лежит электродвигатель. Он приводит в движение крыльчатку, которая перекачивает бензин из бака в топливопровод. Как правило, посторонние звуки появляются при прямом износе двигателя или при чрезмерном загрязнении сетки, а также при установке неоригинальной.Если у вас вдруг появился такой симптом, необходимо либо произвести замену, либо отремонтировать этот механизм, так как очень велик риск, что этот агрегат просто выйдет из строя в ближайшее время.

Реле и предохранитель


Если двигатель внезапно перестает запускаться, не стоит сразу винить во всем топливный насос. Прежде всего убедитесь, что реле исправно работает. Также обязательно проверьте предохранитель бензонасоса ВАЗ 2110, если он получает питание от аккумуляторной батареи.Реле, в которое входит десяток бензонасосов, расположено в дополнительном отсеке, который находится в ногах пассажира. Бывает, что пропадает контакт в самой колодке подключения реле. Поэтому достаточно просто вытащить и установить это реле по-новому. Если машина достаточно старая, то, возможно, начала выходить из строя печатная плата. В месте пайки образуются небольшие трещинки, которые мешают нормальному протеканию тока. Вследствие этого не включается реле бензонасоса ВАЗ 2110.

Вы садитесь в машину, включаете зажигание ... но ничего не происходит. Автомобиль должен заводиться, но не запускается.

Часто причина такой ситуации - вышедший из строя бензонасос на ВАЗ 2110. Заменить его не составляет труда. Тем более, что необязательно ехать на СТО. Эта работа под силу даже менее опытному автовладельцу.

Причины неисправности

Прежде чем приступить к замене, необходимо определить причины, по которым не работает бензонасос ВАЗ 2110.Их может быть несколько.

  1. Возраст. Со временем по мере увеличения пробега насос изнашивается, эффективность подачи топлива ухудшается, и устройство перестает работать.
  2. Обычная езда на автомобиле с пустым баком. Это создает большую нагрузку на насос, который не выдерживает и ломается.
  3. Фильтр загрязнен. Иногда замена фильтра топливного насоса на ВАЗ 2110 решает проблему . Наличие в нем посторонних веществ прекращает подачу топлива, так как топливовоздушная смесь не образуется, автомобиль не заводится.
  4. Внезапные и частые остановки двигателя.
  5. Низкая производительность и падение мощности двигателя.
  6. Заправка на сомнительных заправках, в топливе которых много грязи.

Типы топливных насосов

Некоторые старые модели автомобилей полностью лишены такого устройства, как бензонасос. Мы надеемся, что вам не придется сталкиваться с такой ситуацией, поскольку это старое и неэффективное решение.


На сегодняшний день выпускаются топливные насосы для ВАЗ 2110 двух типов - механический и электронный.

Классическим решением считается
  1. Механика, которая находится вне топливного бака. Работает он довольно просто - бензонасос всасывает топливо из бака, то есть бака. Он вполне может работать при низком давлении, так как между помпой и карбюратором небольшое расстояние.
  2. Electronic - это более современный тип насоса, устанавливаемый внутри самого резервуара. Это связано с повышенным уровнем шума при его работе, если сравнивать с аналогом. Его работа полностью зависит от электронной системы, которая учитывает сразу несколько факторов:
    1. Текущее расположение дроссельной заслонки;
    2. Содержание выхлопных газов;
    3. Соотношение воздуха и топлива и т. Д.


Многих интересует где же предохранитель бензонасоса в ВАЗ 2110?

Отвечаем: находится внизу консоли, если смотреть со стороны пассажира. Крайний правый - это тот, который вы искали. Хотя часто они собираются в произвольном порядке, ведь локация может отличаться.


Электронасосы для подачи топлива работают под давлением, что вызывает определенный уровень шума.Из-за этого топливный насос установлен глубоко внутри бака автомобиля. Топливо участвует в охлаждении и глушении работы насоса.

Насос запускается электродвигателем. При включении зажигания бортовая система подает сигнал на насос, после чего он начинает подачу топлива.

В некоторых случаях на насос действует электрический заряд. С его помощью мотор несколько минут вращается, что задает давление внутри топливной системы.

Обратите внимание, что если через 3 секунды компьютер не предоставит насосу данные о начале работы, он автоматически выключится.Поэтому мы слышим звук от мотора насоса в течение первых нескольких секунд.

Если на ВАЗ 2110 нет давления в топливной рампе, желательно заменить топливный насос на новый. Ремонтировать нет смысла, как показывает практика. Это трудоемкий, энергоемкий процесс, который серьезно не оправдан с финансовой точки зрения.

Поэтому, если на вашем инжекторном ВАЗ 2110 не работает бензонасос, рекомендуем его заменить. Причем лучше установить электронный тип.

Замена топливного насоса

Процесс замены довольно прост. Просто следуйте инструкциям, и вы быстро закончите работу.

  • Выключаем аккумулятор.
  • Отверните крышку топливного бака.
  • Снимите разъемы с топливного насоса.
  • Ослабьте зажим, который находится непосредственно на топливном шланге. Полностью удалять его нет смысла.
  • Открутить оба шланга, по которым подается топливо.
  • Снимите прокладки.Лучше сразу заменить их на новые. Это расходные, дешевые материалы.
  • Топливный насос крепится на 8 болтах. Откручиваем их все, сохраняем болты.
  • Снимите уплотнительное кольцо.
  • Снять топливный насос с поплавком.
  • Снимите резиновое уплотнение.
  • Заменить бензонасос на новый.
  • Собирать в обратном порядке.

Вряд ли стоит пытаться чинить старый бензонасос. За качество выполненного ремонта сложно поручиться, так как одна неисправность может привести к другим.Нет смысла рисковать. К тому же новый бензонасос - далеко не самое дорогое удовольствие для ВАЗ 2110.

Делая работу своими руками, весь процесс разборки и установки насоса займет у вас около 20-30 минут.

Следуйте инструкциям, избегайте любых попыток самодеятельности. Учтите, что стоимость такой процедуры на СТО обойдется даже дороже, чем покупка новейшего электронного бензонасоса. Поэтому тратить на это деньги нет смысла, если все можно сделать самостоятельно.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его комплектующих невероятно доступна для отечественного потребителя. Плюс к этому конструкция машины довольно проста, что позволяет выполнять ряд ремонтов самостоятельно, не опасаясь последствий неправильного ремонта.

Обращаем ваше внимание, что если у вас нет опыта ремонта и обслуживания автомобиля, не рекомендуется начинать свою практику с такой деятельности, как замена топливного насоса. Выполняйте более простые задания и со временем изучите все прелести самостоятельного ремонта.

Бензиновый ДВС, выполняющий функцию подачи топлива в форсунки или карбюратор под высоким давлением.
В зависимости от типа привода производятся электрические и механические узлы. И сегодня мы рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «десятка».

Механический топливный насос ВАЗ-2110 - технические характеристики и конструкция

Данный тип механизма используется исключительно на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на двигателе.

По своей конструкции этот элемент является одной из разновидностей поршня и включает в себя следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется кулачковым кулачком. Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет возникающего вакуума попадает в насос через отдельный клапан от бензобака. Нагнетательный клапан закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из двух мембран, между каждой из которых имеется прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода. Существуют разные схемы привода насосов. Например, на отечественных «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На иномарках применяется собственная технология с двухрычажным коромыслом.

на ВАЗ-2110 - технические характеристики

Основными характеристиками данного устройства являются уровень давления и габариты корпуса.Самыми популярными агрегатами сегодня являются агрегаты Bosch немецкого производства. Давление бензонасоса ВАЗ-2110 около 2,8-3,8 бар. Сама характеристика бензонасоса редко определяется диаметром корпуса, чаще всего это длина.

Размеры этой детали могут быть самыми разнообразными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 миллиметров. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины эти устройства отличаются расположением микросхем для клемм. Сама же сетка в сиденьях практически не отличается по марке. Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса. То есть при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

Электрические аналоги

Что особенного в этом топливном насосе? ВАЗ-2110 (инжектор) оборудован именно такими устройствами в топливной системе.Электронасос применяется на бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива в насос высокого давления. Кстати, электронасосы, работающие на бензиновых двигателях с непосредственным впрыском топлива «Common Rail», работают по такому же принципу. Электромеханизм создает давление порядка 0,3 МПа (в электростанциях с непосредственным впрыском - порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.


Где он находится?

А этот агрегат находится в топливной магистрали или в топливном баке. Благодаря такому расположению значительно снижается риск потерь из-за отсутствия всасывающих линий.

Для конструкции электронасоса необходимы следующие элементы:

  1. Электродвигатель
  2. Насос в металлическом корпусе.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом.Помимо вышеперечисленных, в модуль этого агрегата также входят датчик расхода топлива, топливозаборник

и

А рассматриваемая нами деталь действует за счет наличия двух клапанов - обратного клапана и редукционного клапана. Первый блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержки давления в системе, при этом часть топлива передается на вход обратно.

По конструкции различают несколько типов электронасосов:

  1. Роликовые.
  2. Шестерни.
  3. Центробежный.

Ролик

Этот агрегат всасывает бензин и прокачивает его через ротор и движение специальных роликов. Когда пространство между двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это пространство постепенно уменьшается, и в какой-то момент входное отверстие открывается. Топливо выходит из насоса под давлением.

Шестерня

Аналогичным образом можно описать принцип работы шестеренчатого насоса.В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, то есть внешней шестерни. При вращении ротора его боковые стороны зуба образуют в своих зазорах сменную камеру. С помощью этих камер всасывается и перекачивается топливо.

Центробежный

Благодаря своим конструктивным особенностям эти два насоса устанавливаются непосредственно в топливопровод. В современных инжекторных устройствах используются центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума.Но у них есть ограничения по давлению и производительности.

Вот возможность - машина не заводится. К сожалению, эта проблема часто присутствует у водителей автомобиля ВАЗ 2110.
И это связано не более чем с бензонасосом. На сегодняшний день замена бензонасоса ВАЗ 2110 - самый распространенный вид ремонта.
А замену бензонасоса ваз 2110, как этот вид ремонта называют в автомастерских, можно смело проводить своими силами.

Бензонасос - самая важная деталь

Во-первых, давайте определимся, каковы функции топливного насоса, его конструкция и типы.Это поможет лучше понять философию замены, ее внутренние причины, так сказать.

Причины неудач


Часто из-за того, что человек от природы неисправен, он получает сильный стресс. Да и это не шутка.
Представьте себе ситуацию, когда водитель в спешке бежит к своей машине, пытаясь завести ее, но все напрасно. Какова причина?
Получается, что если машина «пахала» более 90 тысяч километров, поломка бензонасоса напрашивается сама собой и опытные водители это знают.Независимо от того, является ли эта деталь электрической или механической, подача топлива будет затруднена, и ее необходимо будет вовремя заменить.

Примечание. Время - не единственная причина выхода из строя бензонасоса.
Еще одна, не менее частая причина - малая мощность двигателя автомобиля. Кроме того, если машина резко перестанет работать, это также влияет на нормальную работу топливопровода.


Хотя производители обещают, что их бензонасосы якобы проработают 12 тысяч часов, что составляет около 700 тысяч миль, на практике эти данные не оправдываются.Зависит ли это от климатических условий, стиля вождения, компании и многого другого - не имеет большого значения.
Деталь выходит из строя и требует ремонта или полной замены.
Если представить причины выхода из строя ТНВД в виде списка, то это будет выглядеть так:

  • частая езда на пустом баке;
  • грязный
  • частые резкие остановки двигателя;
  • низкая производительность и мощность двигателя;
  • Грязное топливо.

Первые две причины самые опасные.Действительно, если взять за правило всегда ездить на баке, заполненном хотя бы наполовину, это гарантирует долгий срок службы бензонасоса.
А фильтрующую сетку этой детали просто необходимо время от времени менять, так как от загрязненного фильтра может «вылететь» не только сам бензонасос, но и двигатель автомобиля, куда будут попадать грязь, пыль и другие вредные компоненты. постоянно приходят.


Типы топливных насосов

Топливный насос предназначен для подачи топлива.Казалось бы, функция не ахти.
Но дело в том, что двигатель машины и бензобак находятся далеко друг от друга, что уже является проблемой.

Примечание. На некоторых старых моделях бензонасоса нет вообще, а роль поставщика топлива играет обычный шланг. Но это очень неудобно, пахнет старостью и скованностью.


Сегодня, благодаря гению инженеров и конструкторов, придумавших эти детали, известны два типа бензонасосов: механические и электронные. Один из них устанавливается на автомобили с инжектором, другой - на автомобили с обычным двигателем.
Механический бензонасос - это классика. Деталь устанавливается вне топливного бака, тогда как электрическая версия всегда находится внутри бака (частично это связано с тем, что этот тип бензонасоса очень шумный).
Один из этих типов бензонасоса работает при низком давлении, но на больших объемах топлива (механический), а другой наоборот (электронный).
Принцип работы механической версии довольно прост: деталь засасывает топливо из бака.А механический бензонасос способен работать при низком давлении, так как расстояние между карбюратором и им небольшое.

Примечание. На ваз 2110 может быть установлен как бензонасос первого типа, так и второй.


Что касается электрического бензонасоса, то он всегда функционирует под строгим контролем всей электронной системы автомобиля, которая одновременно учитывает несколько факторов:

  • положение дроссельной заслонки;
  • выхлопных газов;
  • соотношение воздух-топливо и т. Д.

Как было сказано выше, электрический топливный насос всегда работает под давлением, поэтому шума не избежать. Именно с целью приглушения звука он установлен глубоко в баке автомобиля, а само топливо действует как охладитель и глушитель.
Газовый насос запускается электродвигателем. В то же время при включении зажигания он подает сигнал на насос, который начинает подачу топлива.
В некоторых случаях на бензонасос подается электрический заряд, который заставляет двигатель вращаться в течение нескольких минут, что устанавливает давление в топливной системе.

Примечание. Интересно, что если через три секунды компьютер не выдаст бензонасосу информацию о начале работы, он автоматически выключится.
Именно из-за этого работу мотора помпы слышно только в первые секунды работы. После этого топливо попадает в бензонасос по трубке, а выходит через специальный односторонний клапан.

Замена бензонасоса, особенно на старых модификациях ВАЗ 2110, не составит труда. Он расположен в верхней части двигателя, и к нему довольно легко добраться.
Рука с отверткой и гаечным ключом нужного размера.

Примечание. Если топливный насос механический, то во всех отечественных моделях, в том числе и ВАЗ 2110, он может быть разборным, что позволяет проводить его ремонт, а не замену.

Замена бензонасоса ваз 2110 (электронная)

Начинаем процесс замены электробензонасоса:

  • отсоединить аккумулятор;
  • откручиваем крышку бензонасоса;
  • снимаем разъем с бензонасоса;


  • ослабляем хомут, находящийся на топливном шланге;
  • открутить оба шланга подачи топлива;
  • демонтировать прокладки;
  • топливный насос поддерживается восемью болтами, которые мы откручиваем;
  • снимите уплотнительное кольцо;
  • Газовый насос
  • выходит с поплавком.

Это еще не конец процесса замены. Также необходимо снять резиновую прокладку, а затем переустановить новый бензонасос, если старый не подлежал ремонту.
Вся процедура замены бензонасоса своими руками длится всего двадцать минут. При необходимости вы можете посмотреть соответствующие видео или фото материалы.
Главное, следовать пошаговой инструкции и ничего не придумывать. Как известно, стоимость ремонта или аналогичной замены детали в автосервисе высока, а потому научиться делать это самому выгодно.

Карбюратор в новой десятке заменен на инжекторный. Это повысило характеристики автомобиля, двигатель работает более плавно, стабильно. Но, вместе с тем, здесь есть слабое звено - электробензонасос ВАЗ 2110, который создает необходимое давление на топливные форсунки, подавая бензин строго дозированным способом.

Электрический топливный насос ВАЗ 2110

Хотя современные автомобили АвтоВАЗа оснащены довольно качественными бензонасосами Bosch, но они могут выйти из строя по нашей недосмотру, низкому уровню топлива, попаданию воды в бак и другим причинам.

Неисправности

Самым первым верным признаком того, что у инжектора ВАЗ неисправен бензонасос, является такой симптом: мотор «дергается» при работе, особенно на средних и высоких оборотах. Это свидетельствует о недостаточном давлении топлива.

Но это как раз то, за что отвечает бензонасос. Но иногда причину следует искать в форсунках, а также в РДТ.

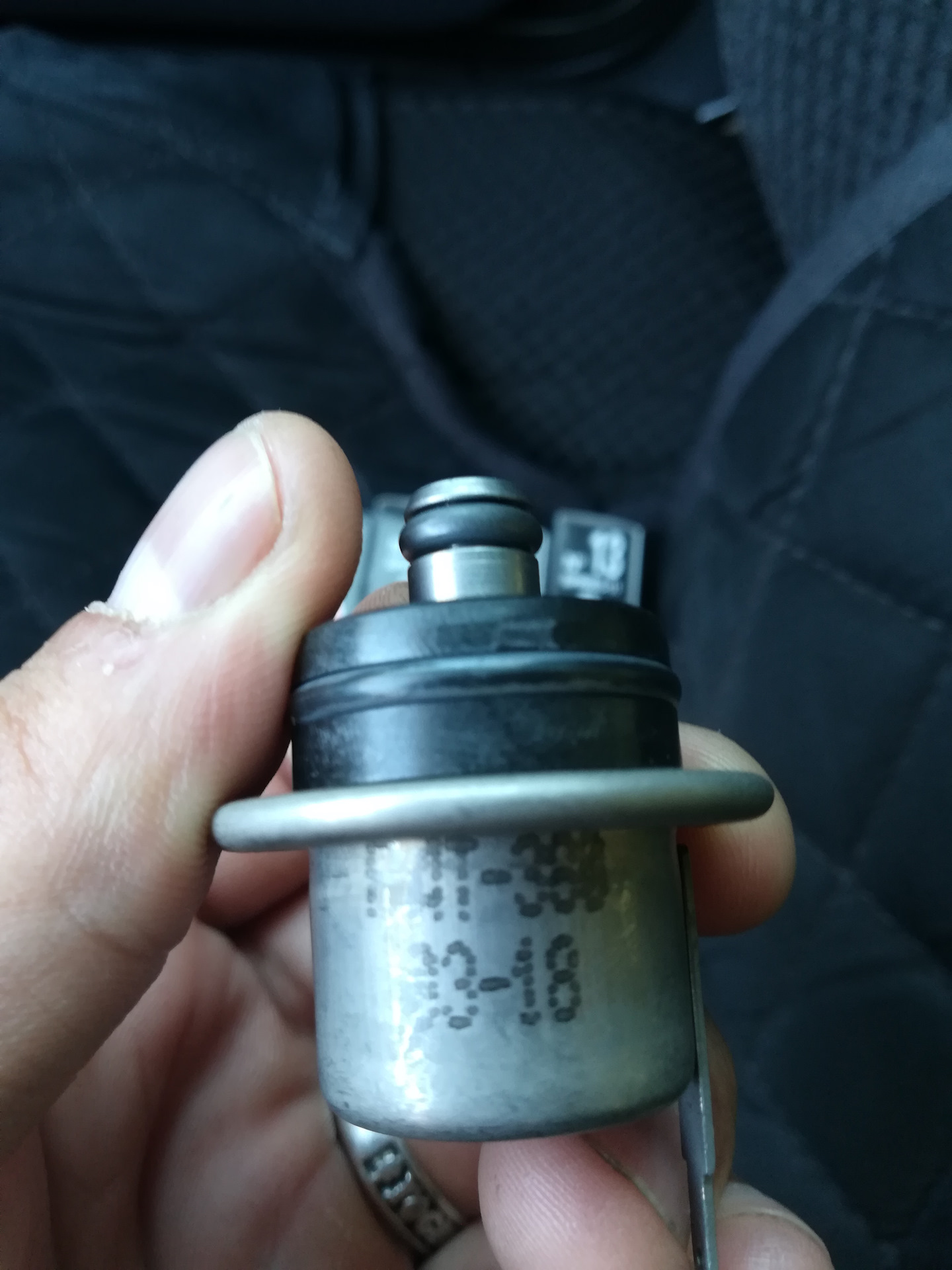

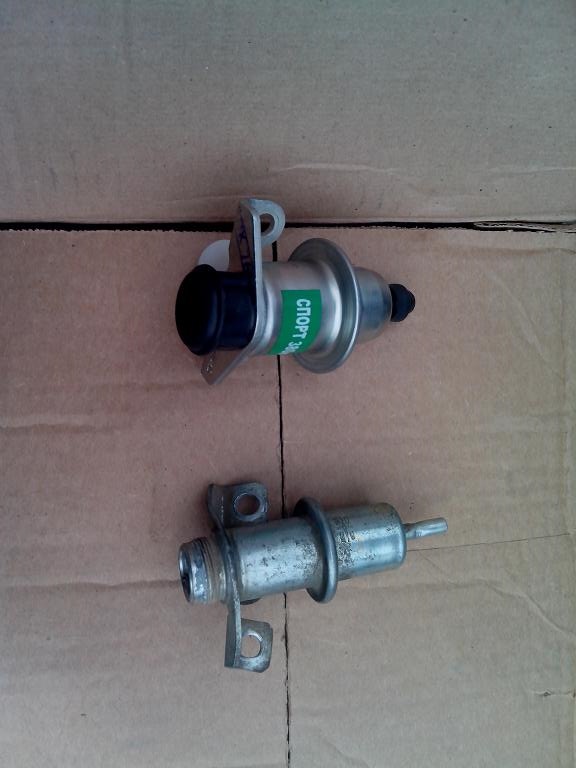

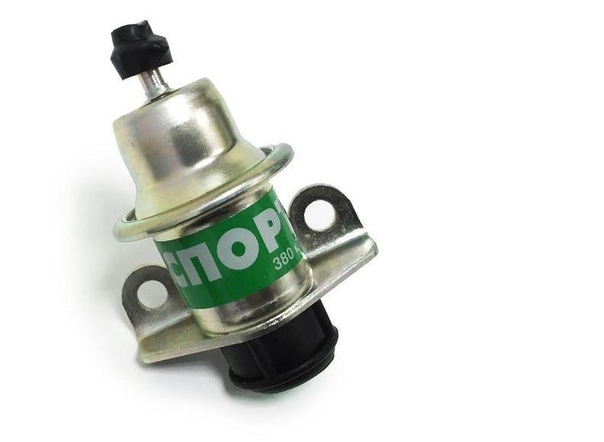

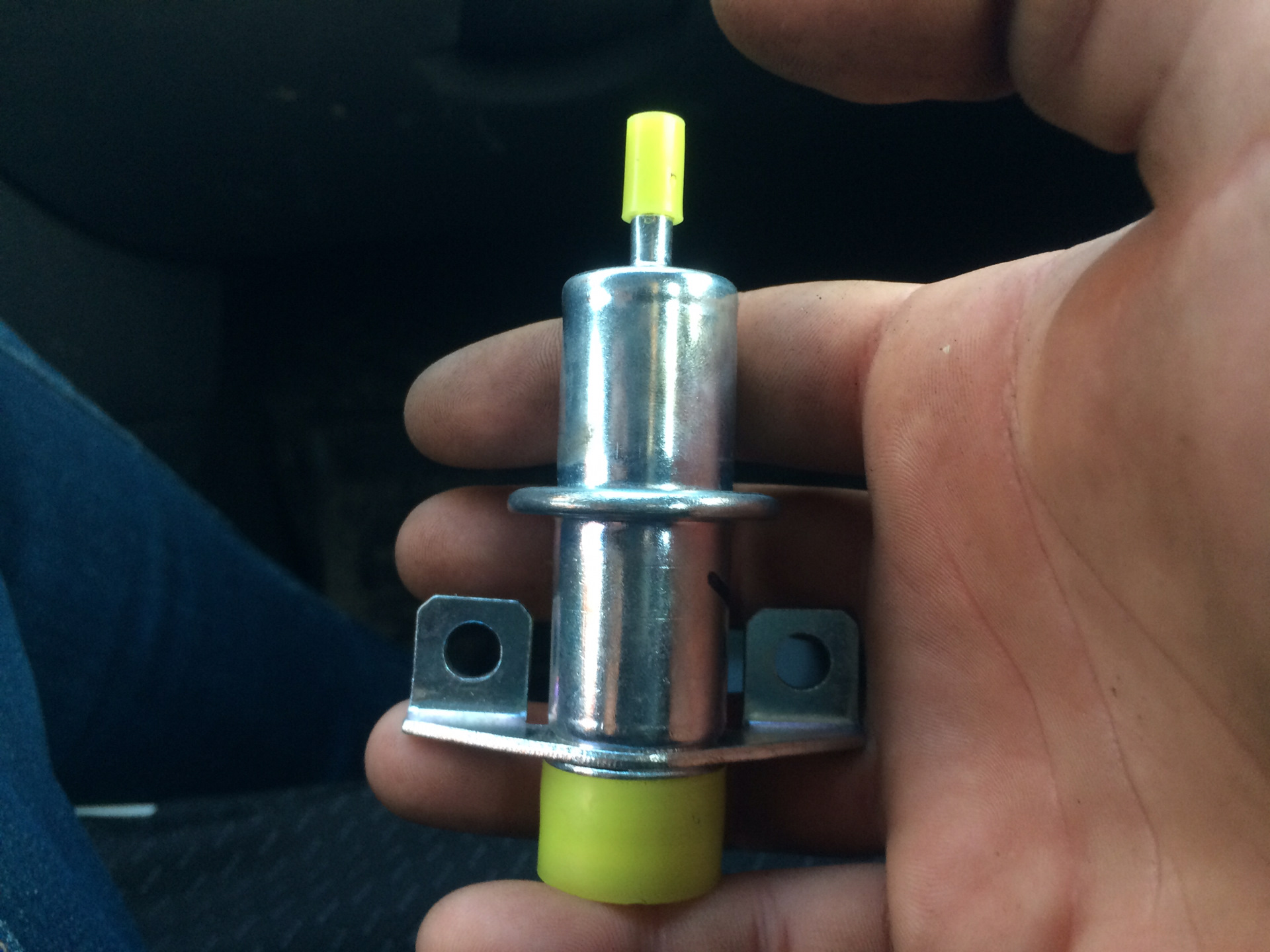

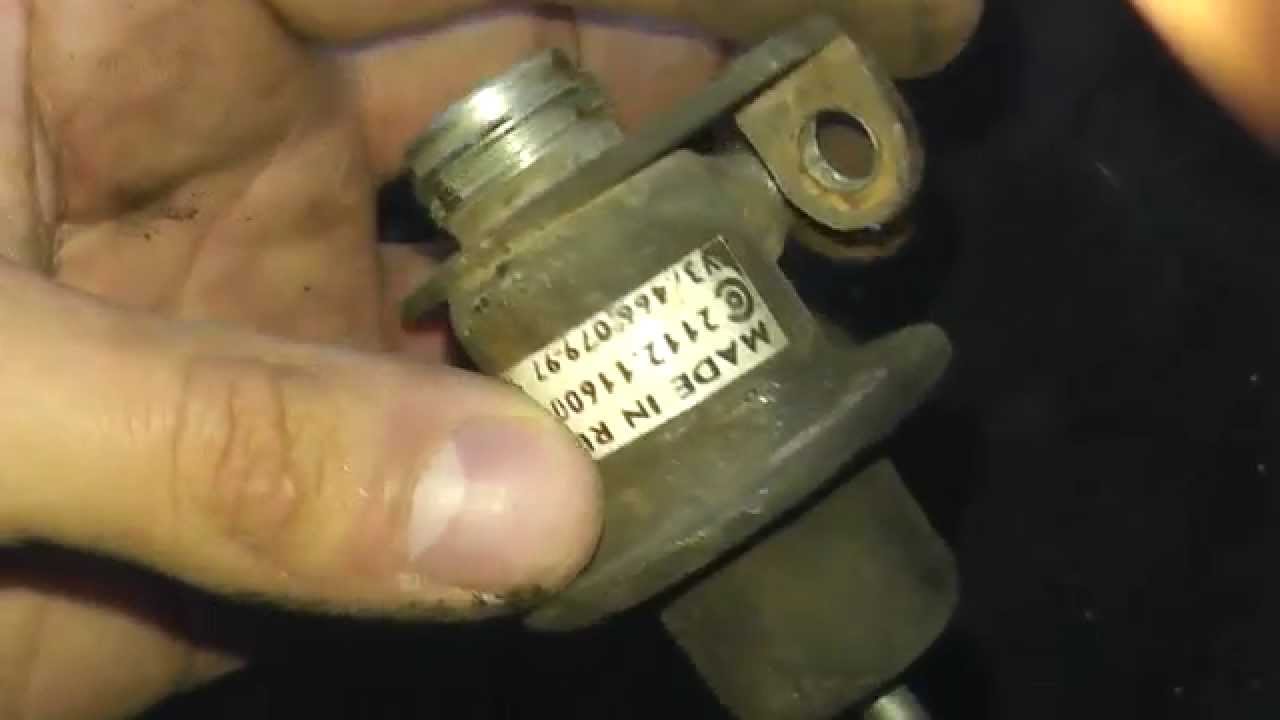

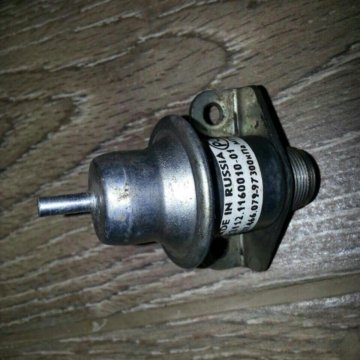

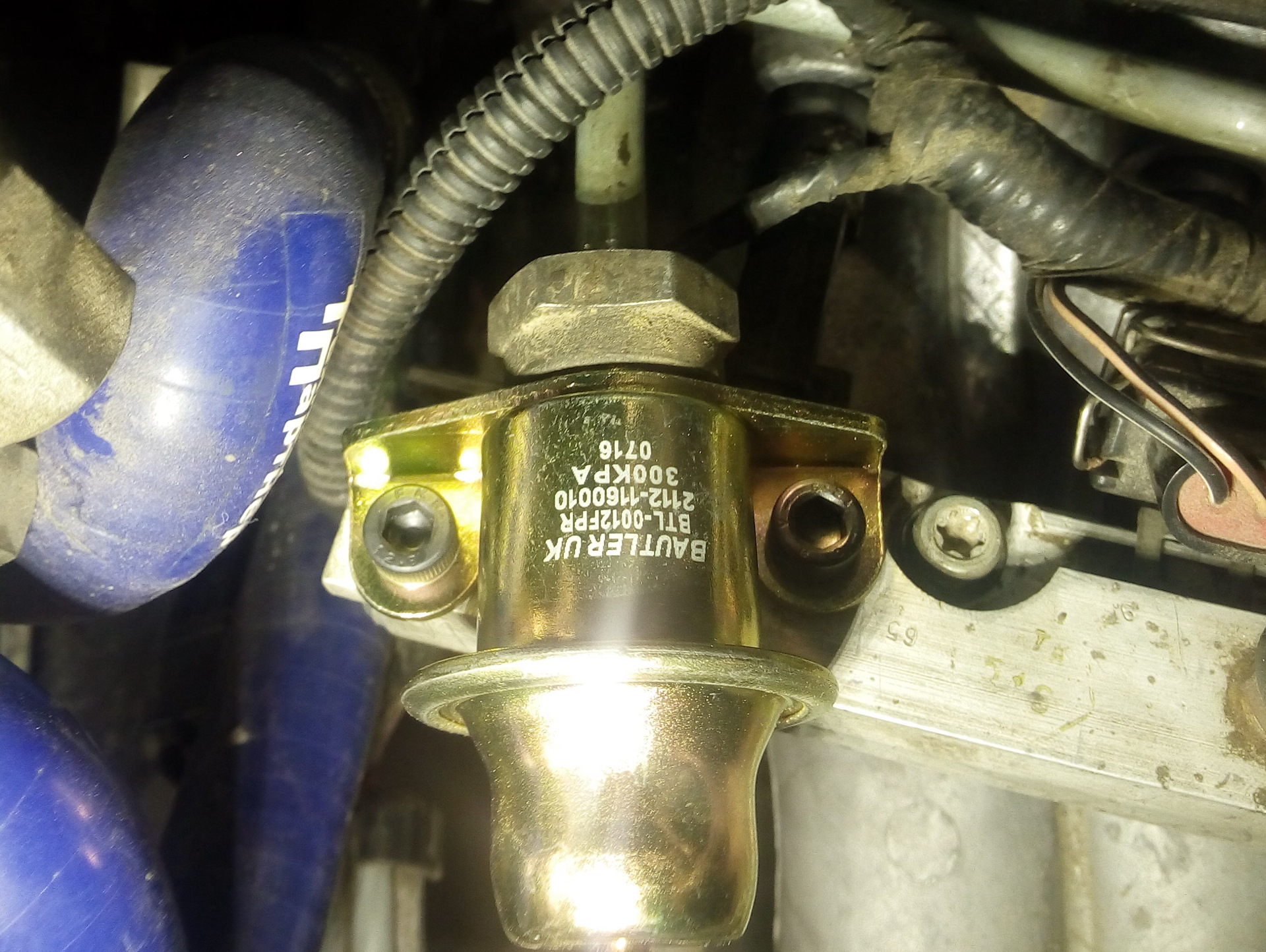

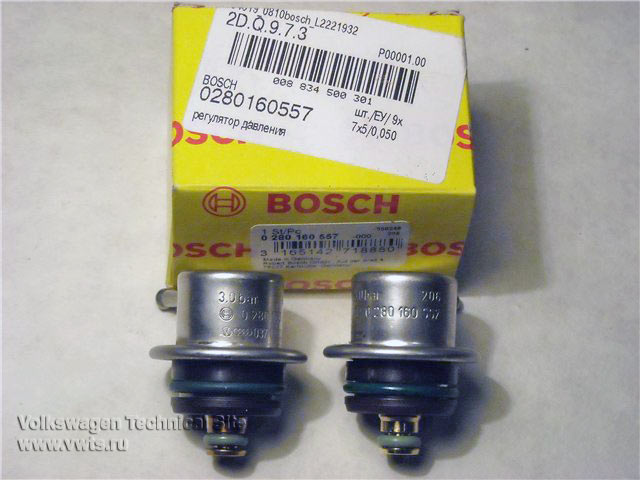

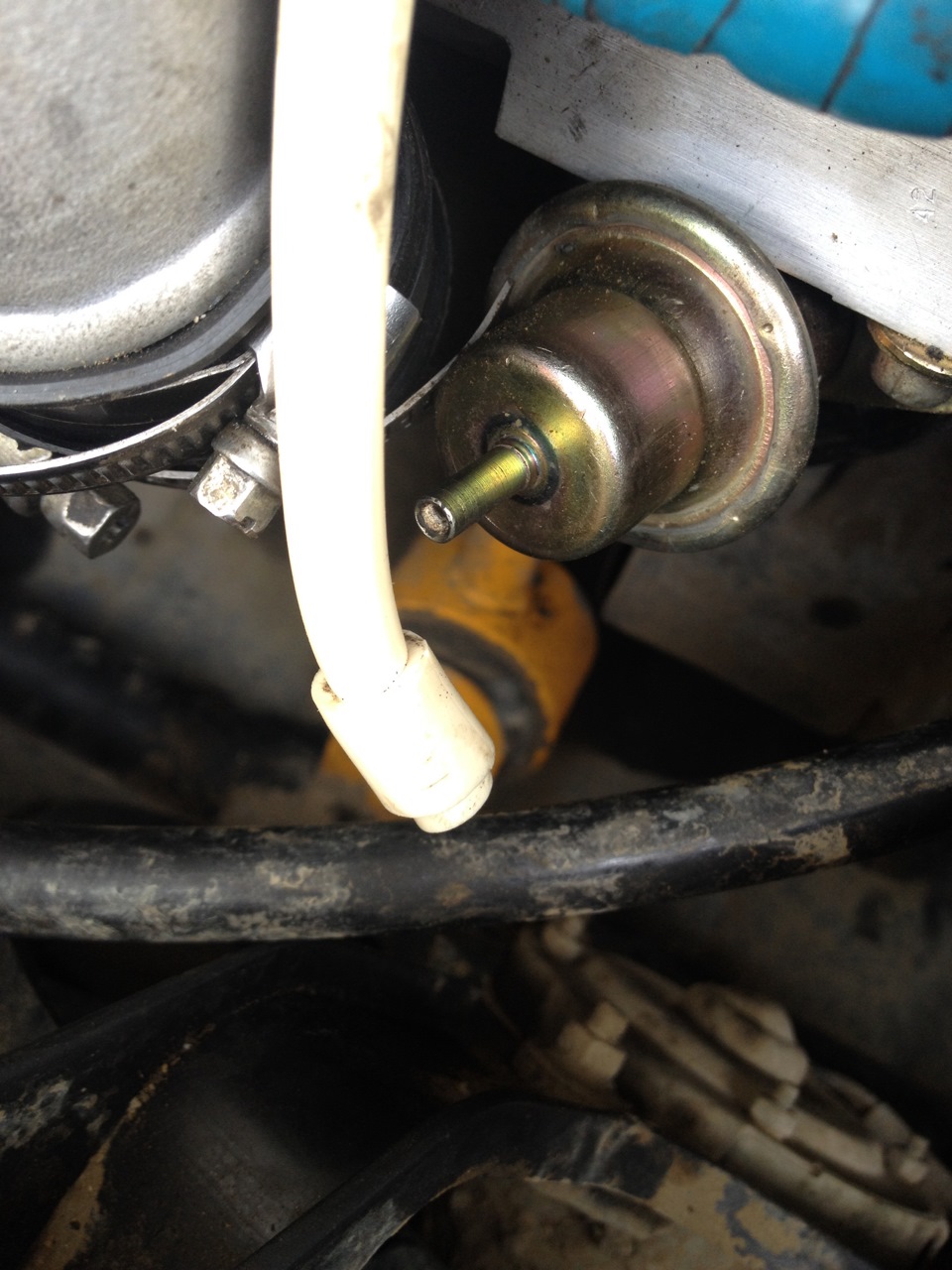

Регулятор давления топлива ВАЗ 2110

Еще одним признаком является неисправность или даже прекращение подачи топлива, из-за чего двигатель глохнет.

Проверка здоровья:

  1. Сначала проверьте клапан RTT, это делается с помощью жидкостного манометра. После остановки двигателя наблюдаем обратный отлив бензина в бензобак. При исправном клапане давление бензина падает медленно, и - чем медленнее, тем эффективнее работает клапан;
  2. После этого следует проверка топливной рампы с использованием того же манометра. На форсунке ВАЗ 2110 давление в рампе должно быть около 4 атмосфер, с отклонением не более 0.4;
  3. Далее обратим внимание на топливные фильтры. Если они чистые, исправные, то стрелка манометра трясется только при работающем насосе. Отклонение 0,3 атм. или больше указывает на то, что фильтр необходимо заменить, поскольку он, скорее всего, забит;

Если вы обнаружили отклонения в работе этих компонентов системы подачи топлива, то нужно срочно проверить сам бензонасос Bosch на работоспособность. Делается это так:

  • В первую очередь слушаем, как работает бензонасос, который находится прямо на топливном баке.Заводим машину, слушаем. Неровная работа сразу скажет, что не дает желаемой производительности, вполне возможно, что нужна новая установка;
  • Есть способ проверить бензонасос Бош без манометра. Газопровод необходимо отсоединить, а шланг вставить в банку. За одну минуту работающий насос должен перекачать полтора литра бензина. Если производительность меньше - неисправен;
  • Проверка манометром показывает, что шланг возврата газа пережат (например, плоскогубцами, медицинским зажимом и т. Д.)). В этом случае давление должно быть не менее 4 атм. Учтите, что чем изношен насос, тем ниже его давление;
  • Другой вариант: довести обороты двигателя до 3000. Давление не должно падать, если работает топливный насос.

В случае неисправности лучше никуда не ехать, иначе можно остановиться посреди дороги и придется ждать эвакуатора.

Выбор модели

Лучше всего на форсунку ВАЗ 2110 установить бензонасос импортного производства, способный выдать производительность до 7 атм.Он не только прослужит намного дольше сам по себе, но также обеспечит лучшую и более длительную работу инжектора, а также улучшит качество смеси на выходе из форсунки.

Следует знать, что бензонасосы Bosch обычно различаются только длиной, расположением разъемов для клемм, а иногда и диаметром корпуса. Поэтому желательно либо отправиться в магазин со старым устройством, либо сделать небольшую доработку дома.


Бензонасос Bosch

Чтобы не покупать подделку, учтите, что любой бензонасос Bosch упакован в очень прочную тару.В мешке находится очищенный бензин, в который погружается устройство. Если чувствуете запах - значит нарушена герметичность, возможна коррозия внутри помпы, лучше не покупать.

Замена

Необходимо, чтобы уровень бензина был не более половины объема бака. Далее действуем следующим образом.

Авто

плохо тянет. Не тянуть двигатель вызывает падение мощности. Давление в топливном насосе слишком низкое.

Если машина не покажет былую мощность и тягу, удовольствия от вождения вы не получите.Более того, часто увеличивается расход бензина или солярки, увеличивается риск выхода из строя каких-либо агрегатов. Владелец автомобиля интуитивно понимает, что с конструкцией транспортного средства что-то не так. Поэтому возникает желание проверить машину, найти причину неисправности и получить конкретные решения проблемы. Сегодня мы поговорим о том, почему машина не тянет, а также о том, что нужно делать в ситуациях, когда на это стоит посмотреть в первую очередь. Если вы столкнулись с такой проблемой внезапно, вам следует быстро диагностировать основные компоненты машины, выявить проблему и устранить причину потери мощности.Если проблема существует уже давно, самое время позвонить на СТО и решить эту проблему.

Если долго кататься с большинством проблем, вызывающих потерю тяги, можно полностью вывести из строя силовой агрегат и получить необходимость в дорогостоящем ремонте. Так что настоятельно рекомендуем сразу обращать внимание на заметную потерю мощности двигателя или реальное ощущение, что кто-то держит вас за выхлопную трубу и не дает разогнаться.Чем дольше вы думаете, что это пройдет, тем больше повреждений вы можете нанести машине. В конечном итоге это станет причиной чрезмерно дорогостоящего ремонта. Рассмотрим основные причины этого явления.

Перестаньте ехать на ручном тормозе и тяга появится сама собой

Если вы всегда ставите автомобиль на ручной тормоз, но забываете чистить его во время движения, будьте готовы к ухудшению тяги. При езде на ручнике такое ощущение, что машина очень круто разгоняется, слишком сложно набирать обороты.Водитель сразу грешит на двигатель, давит на подвеску или коробку передач. Но он даже подумать не может, что достаточно опустить рычаг ручного тормоза, и проблема решится сама собой. Кроме того, длительная езда на ручном тормозе вызовет следующие проблемы с автомобилем:

  • задние тормозные диски (или барабаны, в зависимости от конструкции автомобиля) сильно нагреваются;
  • нагрев иногда вызывает деформацию или чрезмерный износ этих деталей с различными последствиями;
  • износ в любом случае будет очень высоким и повлечет за собой обязательную замену колодок и диска через 100 километров такой поездки;
  • барабанный тормоз может даже разлететься на части уже в процессе движения, что снижает безопасность поездки;
  • нагрев и чрезмерное трение могут стать причиной выхода из строя некоторых частей шасси;
  • , тормозная система также может получить другие проблемы, требующие немедленного решения.

Это неприятности, которые ждут вас, если вы просто забудете перед троганием с места переместить рычаг ручного тормоза в исходное положение. Если у вас механическая коробка передач, отслеживать ручной тормоз становится еще сложнее. На машине достаточно не газовать с первой секунды, а показать машине готовность к поездке, дать ей поработать на холостом ходу. В том случае, если вы регулярно оставляете ручной тормоз затянутым, просто перестаньте ставить автомобиль на ручной тормоз.Оставьте его включенным, выберите более-менее ровные парковочные места.

Проверка наиболее частых причин снижения тяги

Пониженная мощность двигателя также может быть вызвана другими проблемами. Например, если вы провели самостоятельное переоборудование основных узлов и деталей машины, можете быть уверены, что тяга уменьшится. Также стоит обратить внимание на периодичность обслуживания и качество закупаемого топлива. Если вы не меняли масло в машине несколько лет или несколько десятков тысяч километров, износ деталей двигателя будет просто невероятным.Вам придется восстанавливать агрегат, а потеря тяги означает, что у вас очень мало времени на ремонт и работы по обслуживанию. Основные причины потери тяги следующие:

  • плохое топливо - если бензин ужасен, он просто не выгорает полностью и не обеспечивает требуемую мощность;
  • некачественное и некачественное обслуживание двигателя, что привело к износу основных деталей;
  • повышенный износ поршневой группы, плохая работа двигателя и потеря мощности из-за естественных процессов;
  • разгерметизация одного из цилиндров, низкая компрессия из-за больших зазоров между деталями;
  • неисправность электросистемы, свечей, проводов и датчиков, выход из строя одного или двух цилиндров;
  • переход на альтернативные виды топлива, в том числе на газ, что, естественно, снижает КПД агрегата;
  • установка колес значительно большего диаметра, чем было установлено на заводе, и замена других важных деталей станка;
  • капитальный ремонт двигателя с использованием аналоговых запчастей.

Все эти процессы вызывают снижение тяги, что является основным показателем того, что нужно что-то делать быстро. В противном случае придется искать, как продать не очень рабочую машину и как на вырученные деньги купить более-менее нормальную. Лучше не доводить до первого появления проблем с тягой, чтобы вернуть жизнь своему железному коню. Потеря мощности двигателя должна служить индикатором того, что необходимо предпринять какие-то действия.

Почему проблему с тягой лучше решать на СТО?

Конечно, если плохая тяга из-за забытого ручного тормоза или плохого топлива, никакая служба вам не поможет.Разве что нужно устранить проблемы повышенного износа тормозных дисков. В остальных случаях лучше сразу обратиться на СТО и не экспериментировать с возможностями самостоятельного ремонта. Таким образом, вы можете восстановить свою машину в короткие сроки, вам не придется проверять возможную теорию повреждений. В этом случае основные преимущества услуги для профессионалов будут следующими:

  • специалисты найдут причину проблемы и смогут полностью восстановить нормальную работу;
  • на сервисе вам посоветуют изменить привычки вождения, чтобы впредь вы не попали в такую ​​ситуацию;
  • компания закупит все запчасти самостоятельно, что снижает риск приобретения некачественных запчастей;
  • Диагностика
  • покажет точный узел, который стоит отремонтировать, что часто позволяет сэкономить деньги;
  • ремонт будет профессиональным, вам дадут гарантию на исправность отремонтированного агрегата.

Это важные преимущества обслуживания автомобиля специалистами, поэтому лучше не пренебрегать ими и получить максимальный комфорт в эксплуатации своего автомобиля. За дорогие услуги профессионалов часто приходится переплачивать, но эта переплата обязательно окупится. Выполнив ремонт на хорошей станции, вам не придется беспокоиться о возможных повторных проблемах с тягой. Однако здоровье машины в большинстве случаев зависит от поведения водителя, от привычек на дороге.Поэтому, если в вашей машине постоянно возникает какая-то проблема, просто смените стиль вождения. Если у вас отечественный автомобиль, вы можете посмотреть следующее видео с описанием возможных проблем с потерей тяги автомобиля:

Обобщить

Учитывая довольно сложную конструктивную систему современного автомобиля, потеря тяги может не ощущаться так сильно или даже не ощущаться вообще при повседневной эксплуатации. Но это серьезный показатель того, что пора выполнять определенный комплекс ремонтных работ. Поэтому лучше послушать машину и попытаться определить ее настоящие проблемы. Если было замечено отключение питания, лучше сразу же отправиться на СТО и устранить проблему. Только так можно избежать серьезных повреждений с довольно дорогостоящими последствиями.

Если в вашей машине давно перебрал питание, не думайте, что это естественный процесс старения автомобиля. Лучше поставить цель и устранить все возможные причины этой проблемы. Однако потеря мощности действительно может быть естественным процессом.Капитальный ремонт, замена оригинальных деталей на аналог и другие привычные для автовладельца процессы - настоящая проблема для эксплуатации агрегата. Скажите, вы столкнулись с резкой потерей мощности в своей машине, и как было решено бороться с этой проблемой?

Часто новички и не только водители интересуются, почему машина не разгоняется и не тянет. Обычно эта проблема связана с двигателем. При первых признаках неисправности желательно провести детальную диагностику двигателя. Это избавит вас от долгих поисков повреждений. Практически все может вызвать недостаток тяги в моторе.

Часто сталкиваюсь с владельцами новых авто. Если при диагностике не удается выявить проблему, придется немного пострадать. Подключается и пойдет на пробег 5000 км. Чаще всего это встречается в моделях комплектующих, для которых собирают в Китае.

Изнашиваемые детали

Почему машина не разгоняется и не тянет? В некоторых случаях это может быть связано с сильным износом двигателя.Обычно наблюдается на довольно старых машинах. Чаще всего страдают кольца, в связи с этим падает компрессия. Поэтому первое, что нужно сделать при снижении мощности - это. Если хотя бы в одном цилиндре показатель меньше 11, то придется делать капремонт двигателя.

Иногда снижение мощности двигателя говорит о наличии нагара на клапанах, это можно проверить только сняв ГБЦ. Косвенные признаки:
  • Изменение соотношения газов в выхлопе;
  • Горение на панели "чек".
Для исключения необходимости чистки клапана. После этой работы все должно нормализоваться.

Фильтры

Часто дергается машина из-за нехватки топлива . В каждой машине есть топливные фильтры. Обычно их два. Фильтр грубой очистки либо в бензонасосе, либо врезан в шланг. Перед форсункой установлен фильтр тонкой очистки. Если какое-либо из этих чистящих устройств засоряется, топливо не может попасть в форсунку в достаточном количестве.Что в свою очередь резко снижает эффективность машины.


Часто летом забивается воздушный фильтр . В этом случае смесь плохо обогащается кислородом, и топливо полностью не выгорает. В результате снова потеря мощности. Чтобы избежать подобных проблем, необходимо своевременно производить замену фильтрующих элементов.

Зажигание

Современный двигатель довольно чувствителен к работе зажигания. Неправильный зазор между электродами свечи зажигания может привести к неисправности двигателя. И соответственно уменьшить мощность двигателя. Поэтому всегда. Также нужно проверить их работоспособность на специальном стенде. Это тоже можно сделать простым, но надежным способом.

Для этого свечу закручивают. На него надевается высоковольтный провод, после чего двигатель заводится стартером. Качество искры определяется визуально. Он должен быть бело-голубым. Если искра красного или желтого цвета, она считается неисправной. Вам следует поискать проблему в системе зажигания. Скорее всего, это будет причиной потери мощности.

Диагностика

Для более точного определения проблемы желательно. Эта процедура поможет выявить проблемы с датчиками и работой энергосистемы. Для этого вам понадобится ноутбук со специальной программой. Расшифровав улики, нужно приступить к устранению неполадок. Чаще всего причины могут быть следующие:

  • Неисправен датчик положения коленвала. При этой неисправности обычно горит «Проверьте двигатель».Уменьшение мощности происходит из-за несовпадения импульса, подаваемого на блок управления двигателем, и фактического положения коленчатого вала. В результате происходит неполное сгорание топлива, и КПД мотора снижается;
  • . Эта проблема также может повлиять на мощность двигателя;
  • Причина может быть в. В этом случае «галочка» не загорится. Поэтому в любом случае нужно поставить диагноз.

Заключение . Как видите, причин проблемы достаточно, и все они достаточно разнообразны.Навскидку сказать почему машина не разгоняется не тянет ни один авторемонтник не сможет. В любом случае придется провести тщательную и кропотливую работу по диагностике и поиску причин неисправности.

В жизни автомобилистов часто возникает ситуация, когда при съезде с дороги и попытке ускорения замечается, что двигатель не тянет.

То есть динамика разгона очень "вялая", машина нехотя набирает скорость, и кажется, что что-то ее держит.

Эта проблема может возникнуть практически с любым автомобилем - отечественной или иномаркой, бензиновым и дизельным, с карбюраторным питанием и инжектором.

Часто падение тяги сопровождается дополнительными симптомами - появляются посторонние звуки при работающем двигателе, двигатель может заглохнуть на одном из режимов (обычно на холостом ходу), частота вращения коленчатого вала нестабильна и «плавает».

Но это не всегда так, бывает, что агрегат ведет себя отлично по всем параметрам, но мощность не складывается.

Основные причины

Причин этого явления множество, и в большинстве случаев они связаны с неисправностью систем и механизмов силовой установки.

Некоторые из них банальны и очень легко устраняются, другие требуют довольно серьезного ремонта.

Основная проблема с тем, что двигатель не тянет, связана не с поиском неисправности, а с ее поиском.

В некоторых случаях очень сложно определить причину снижения тяги, и приходится перебирать практически весь двигатель.

Поэтому постараемся обозначить основные причины, по которым машина очень «вяло» разгоняется.

Поскольку двигатели на разных автомобилях имеют свои конструктивные особенности, мы рассмотрим это на конкретных моделях.

Падение мощности на карбюраторном моторе ВАЗ

Для начала возьмем автомобили ВАЗ с карбюраторным питанием и 8-клапанным ГРМ - ВАЗ-2109, ВАЗ-2110, ВАЗ-2114, ВАЗ-2115.

На этих автомобилях установлена ​​одинаковая силовая установка, поэтому причины идентичны.

Давайте посмотрим на те компоненты, из-за неисправности которых может произойти динамический спад.

В целом основная причина того, что двигатель не тянет, это изменение процессов в камерах сгорания - несоответствие пропорций топливовоздушной смеси, нарушение процесса горения, наполнение цилиндров и выхлоп не выполняется как требуется.

Система питания

Очень часто падение тяги происходит из-за системы питания.Конструктивно топливная система карбюратора, применяемая на автомобилях от ВАЗ-2109 до ВАЗ-2115, очень проста и практически полностью механическая, поэтому выявить причину не составляет особого труда.

Снижение мощности может происходить из-за:


Помимо элементов, отвечающих за подачу топлива, падение мощности также происходит из-за сильного загрязнения элемента воздушного фильтра.

Система зажигания

Эта система также участвует в сгорании смеси, что означает, что неисправность в ее работе может повлиять на мощность.

В карбюраторных двигателях ВАЗ-2110 и др. Снижение тяги может происходить из-за:

  • Неисправности свечей зажигания или изменения их теплового зазора;
  • Чрезмерный износ контактов и центрального электрода распределителя;
  • Падение напряжения в высоковольтных проводах;
  • Нарушение угла опережения зажигания.

Нарушения в системе питания и зажигания чаще всего становятся причинами падения мощности, поэтому проверку на выявление причины следует начинать именно с них.

Если работа этих систем не вызывает подозрений, следует провести диагностику других узлов двигателя.

Выхлопная система, ГРМ и КШМ

Потеря тяги может произойти из-за выхлопной системы, хотя проблемы с ней на карбюраторных двигателях возникают нечасто.

Основная причина здесь - снижение производительности из-за больших отложений нагара в глушителе. Из-за этого выхлопные газы, не успевая выйти из цилиндров, «душат» двигатель.

Причинами падения тяги также часто становятся газораспределительный механизм и цилиндро-поршневая группа.

Здесь снижение мощности связано с:

  • нарушениями теплового зазора клапанов;
  • Сильная сажа на пластинах седла клапана или их прожигание;
  • Возникновение колец;
  • Чрезвычайный износ ЦПГ;
  • Пробой прокладки ГБЦ.

В целом проблемы с ГРМ и ЦПГ вызывают падение мощности в любом двигателе - карбюраторном, инжекторном, дизельном.Поэтому мы не будем упоминать эти механизмы в будущем.

Инжекторные двигатели ВАЗ

В инжекторных двигателях ВАЗ-2110, 2112, 2114, 2115, как с 8-ми, так и с 16-ти клапанным распределением фаз, выявить причину снижения мощности сложнее из-за более сложной конструкции двигателя. основные системы.

Система питания

Любая форсунка состоит из механического привода и электронного блока управления, и оба они могут вызвать проблемы, которые приведут к падению мощности.

Сначала рассмотрим механическую часть.Здесь влияние на тягу могут оказать:

  • Сильное засорение сетчатого фильтра на бензонасосе;
  • Падение производительности топливного насоса из-за износа;
  • Загрязнение фильтра тонкой очистки;
  • Неисправность регулятора давления в топливной рампе;
  • Засорение форсунки;
  • Загрязнение топливного фильтра;
  • Утечка воздуха в коллекторе.

В целом практически каждый элемент исполнительной части форсунки может отвечать за снижение динамики.

Примерно такая же ситуация и с электронной составляющей.

Работа двигателя с форсункой контролируется электронным блоком, который постоянно контролирует параметры с помощью датчиков, установленных в различных системах.

Количество этих следящих элементов велико и выход из строя любого из них приводит к тому, что ЭБУ неправильно оценивает показатели, на основании которых он управляет исполнительной частью.

Из-за этого нарушаются показания ДПКВ, в результате нарушается работа системы зажигания, что приводит к падению тяги.

В двигателях с впрыском выхлопная система чаще создает эту проблему, чем в автомобилях с карбюратором, и все из-за использования.

Ячейки элемента имеют малое поперечное сечение, поэтому быстро забиваются, что приводит к тому, что выхлопные газы «давят» мотор.

Основные причины с двигателями других автомобилей

Итак, в автомобиле Mitsubishi Lancer 9 чаще всего проблема возникает с выхлопной системой. В этом автомобиле используется двойной катализатор, который относительно быстро забивается сажей.

Поэтому многие владельцы этой машины при падении мощности рекомендуют в первую очередь обратить внимание на эту систему.

А вот в двигателях ЗМЗ-406 и 405, которыми оснащаются автомобили «ГАЗель», «Волга», падение мощности часто происходит из-за:

  • Неисправности катушек зажигания;
  • Потери в высоковольтных проводах;
  • Разбитые свечи;
  • Повреждение датчиков (в первую очередь - ДПКВ).

Но не забываем и про другие элементы блока питания, системы зажигания, а также ГРМ и ЦПГ, упомянутые выше.

В автомобилях Ford Focus, как правило, проблемы с потерей тяги возникают из-за неисправностей датчиков, а также элементов системы питания - особенно топливного модуля, который включает в себя как бензонасос, так и фильтр, объединенные в единое целое. единый дизайн.

Примерно то же самое и с таким автомобилем, как Renault Megane. В этой машине падение мощности может произойти из-за:

  • Износ крышки трамблера;
  • Неисправные свечи и высоковольтные провода;
  • Слабая мощность выхлопной системы;
  • Изношенный топливный насос и загрязненные фильтрующие элементы;
  • Повреждены датчики форсунок.

А вообще, в первую очередь следует искать причину в системах питания и зажигания, а уже потом переходить к ГРМ и ЦПГ.

Если не тянуть дизель

В дизельных двигателях может возникнуть снижение тяги. Если рассматривать старые автомобили, в которых системы питания полностью механические, то наиболее частой причиной является разгерметизация системы.

По крайней мере однажды многие люди сталкивались с ситуацией, когда мотор, который до этого работал отлично, «сдувается», как будто машина наращивает якорь сзади.Причины, по которым двигатель не тянет и не набирает обороты, разнообразны, но распознать признаки большинства без навыков автомобильного диагноста или автосервиса несложно.

Общие причины для всех двигателей

Характеристики мотора, указанные в паспортных данных автомобиля, предоставляются при определенных условиях. Это нормальное наполнение цилиндров воздухом, который в двигателе является рабочей жидкостью. Это возможность вовремя нагреть его до нужной температуры - подать определенное количество топлива надлежащего качества и вовремя поджечь (пик давления для максимальной эффективности должен происходить в момент движения поршня к верхняя мертвая точка).

Рабочий цикл ДВС

Потеря мощности двигателя, независимо от его конструкции, является результатом ряда общих причин. Начнем с топлива: его качество остается лотереей, а двигатель настроен на определенный класс. То есть прописанная в картах впрыска или заданная настройками карбюратора смесь может уйти от идеальной, и скорость горения смеси изменится. Итак, если проблемы возникли сразу после заправки, вы сами понимаете, в какую сторону искать.

Наполнение цилиндров воздухом плотно связано с фазой газораспределения. Достаточно оставить следы, как такты ДВС будут сдвинуты: уже разница в 1 зуб может значительно снизить мощность мотора. При этом не нужно пропускать ремень или цепь - все больше двигателей получают шкивы без ключа, требующие жесткой фиксации валов специальными приспособлениями при установке. Если вы не протянете шкив, и однажды он сдвинется с заданного положения.И хорошо, если двигатель просто теряет тягу, и не ударяет по не успевающим закрыться клапанам, загоняя их в ГБЦ.

Распределительные валы (как минимум один) для двигателей с регулируемым газораспределением имеют возможность смещения так, чтобы при достаточном отклике дроссельной заслонки на низах (малое перекрытие фаз) они не терялись на верхушках (распредвалы смещаются «на каждую»). другое », увеличивая фазу перекрытия, что увеличивает мощность на высоких скоростях). Возможные причины, по которым машина не набирает скорость, - это отказ регулирующего клапана VVTi или проблемы с муфтами фазовращателя.Мы уже обсуждали этот вопрос, говорим о.

Кроме того, наполнение цилиндров связано с сопротивлением впуска и выпуска. Забить воздушный фильтр так, чтобы он потерял пропускную способность - с этим надо бороться, но выбросы масла через систему вентиляции картера, особенно если поршень уже изношен, а маслоуловитель примитивен, не редкость. На ВАЗ-2106 не сложно заставить двигатель «хлюпать масло» через вентиляцию картера, а на свежих переднеприводных автомобилях (2109, 2110, 2114) такие случаи возможны. Масляный фильтр имеет резкое увеличение сопротивления, отсюда и потеря тяги двигателя.

Выпуск на карбюраторных автомобилях и старых дизелях простой, и достаточно уменьшить пропускную способность, чтобы двигатель начал «задыхаться» выхлопными газами, это может быть только мощный удар (при движении неровностей, например) или каноническая картошка - но это хоть сразу заметно.

Если двигатель с электронным впрыском не тянет, то в этом случае подозревается катализатор.Перегрев, попадание топлива из-за неисправностей энергосистемы может вызвать спекание его ячеек. Для дизельных двигателей с сажевыми фильтрами главным врагом становится сажа: автоматическое сжигание фильтра на ходу малоэффективно, и нужно проводить хотя бы принудительную регенерацию.

Проблемы с выпуском легко выдаются сами собой: заглушенный двигатель при последующей попытке запуска дымится во впускной канал, звук двигателя меняется, сразу «выползает» из течи (выхлоп начинает «выползать» ожог »к поврежденному месту).

Двигатель не должен просто получать необходимое количество воздуха и топлива - он должен вовремя зажигаться. На бензиновом двигателе необходима соответствующая установка угла опережения зажигания; на дизельном двигателе необходима синхронизация впрыска. Поскольку на современных инжекторных двигателях нет отдельной системы зажигания, проблемы с опережением зажигания свойственны в первую очередь карбюраторным машинам и старым системам впрыска с трамблером (в Японии такие системы применялись вплоть до начала 2000-х годов). Проверить регулируемый распределителем основной угол опережения и работу автоматов опережения в нем (в случае неисправности нормальный угол на холостом ходу начнет «уходить» при наборе скорости).

Отдельный случай - моторы, у которых трамблер приводится в движение отдельным шкивом от ремня ГРМ (старые Audi и Volkswagen). Здесь при замене ремня шкив распределителя выставляют «как надо» (на этом шкиве нет никаких отметок!), Забывая, что при замене ремня распределитель должен быть ориентирован кулачком на риск на картере под ним . После такой замены машина перестает ехать, так как меняются углы зажигания. У дизелей с механическим ТНВД устанавливается начальный угол впрыска, кроме того, работает регулятор ГРМ - они проверяются по данным из инструкции по ремонту и техобслуживанию.

Подозреваемым добавляем свечи зажигания на бензиновых двигателях: даже при нормальной работе двигателя на холостом ходу не факт, что свечи будут хорошо работать под нагрузкой, когда давление в цилиндрах в конце такта сжатия повышается, и ухудшаются условия искрообразования. Стоит поставить на тест еще один набор: без осциллографа, позволяющего снимать кривые напряжения с исправной системы зажигания, сложно определить, как на самом деле свеча ведет себя под нагрузкой.На иллюстрации ниже посмотрите на пиковые напряжения, соответствующие моменту искрения: в третьем цилиндре зазор чрезмерно увеличен, искра вспыхивает при слишком высоком напряжении, и ее продолжительность уменьшается (мощность, накопленная в катушке зажигания не хватает для нормального горения искры).

Если говорить о компрессии, то в нормальных условиях она уменьшается, так как изнашивается так медленно, что снижение мощности происходит незаметно для драйвера. Исключение составляют быстроразвивающиеся поломки (трещины в поршневых кольцах, разрушение перегородок между кольцами,).При падении мощности резко упадет стабильность на холостом ходу, окончательную диагностику обязательно сделает компрессор.

Что касается двигателей с турбонаддувом, то состояние турбокомпрессора хорошо отражается на их динамике. Идеальный центробежный насос (рабочее колесо турбокомпрессора) имеет квадратичную зависимость производительности от числа оборотов: когда число оборотов падает вдвое, давление наддува падает в четыре раза. Заклинивание ротора из-за разрушения или закоксовывания подшипников, подгорание «горячего» колеса - вероятная причина того, что турбированная машина не тянет.Здесь, как и с компрессией, выручит манометр.

Причины потери мощности в карбюраторном двигателе

Стоит сразу проверить уровень топлива и работу бензонасоса: «недолив» топливо сразу выдает себя под нагрузкой с потерей динамики, болями в спине карбюратора. Переполнение из-за неисправности карбюратора запирающей иглы будут точно так же привести к потере мощности двигателя, черный дым и глушитель стрельбы уже будет характерную особенность здесь.

Лучшая динамика автомобиля ощущается при разгоне, поэтому неисправность ускорительного насоса также может стать возможной причиной «тупости» автомобиля. Дело в том, что все карбюраторные системы рассчитаны на работу в статических режимах, при наборе оборотов смесь обеднена. Для борьбы с этим перенаселенностью используется ускорительный насос: когда вы нажимаете педаль газа, диафрагма проталкивает дозу бензина через запорный клапан в форсунки, которые выходят в диффузоры.При разрыве диафрагмы ускорительного насоса или засорении форсунок ускорение машины сразу ухудшится настолько, что его сложно не заметить. Проверить ускорительный насос несложно - сняв воздушный фильтр или «черепаху» с карбюратора, нужно резко нажать на привод дроссельной заслонки: пальцы почувствуют сопротивление (диафрагма будет создавать давление в ускорительном насосе), и струйки бензина должны попасть во впускное отверстие форсунок.

В рабочих режимах состав топливовоздушной смеси задается статически комплектом топливных и воздушных жиклеров. Стоит их продуть, а при заметных отложениях промыть очистителем: даже если это не проблема, поддержание основной системы дозирования будет не лишним.

Не тянет двигатель впрыска

Почему машина не тянет, если системы впрыска оснащены обратной связью и могут выполнять саморегулирование в «замкнутом контуре»? Увы, возможности саморегулирования не так широки, как хотелось бы.

Первый враг систем впрыска - недостаточное давление топлива. Когда расход топлива минимальный, то запаса коррекции хватает для работы на холостом ходу. Но вам просто нужно дать двигателю нагрузку, так как поправка выскочит до предельного порога, но форсунки все равно будут «недоливать».

Давление в топливной рампе задается тремя узлами: самим бензонасосом, регулятором давления и комплектом фильтров (грубой и тонкой очистки). Производительность исправного бензонасоса во много раз превышает потребности мотора при максимальном расходе - это сделано для того, чтобы износ насоса как можно меньше влиял на работу мотора. Поэтому используется регулятор давления топлива, который сбрасывает «лишнее» топливо либо сразу на выходе из насоса, либо из топливной рампы после фильтра тонкой очистки.

В первом случае топливная рампа называется бессточной (16-клапанные двигатели ВАЗ, современные иномарки), во втором - сливной. Отличие этих систем в месте установки регулятора и в его работе. На сливных пандусах регуляторы давления управляются разрежением во впускном коллекторе, давление в пандусе меняется в зависимости от нагрузки (при нормальных для ВАЗ 3 барах на холостом ходу оно равно 2.3-2,4 бар, учитывайте это при диагностике!). В пустых баках давление поддерживается постоянным относительно атмосферного и, в зависимости от модели автомобиля, составляет 3,5–4 бара. Исключение составляют системы прямого впрыска, где рабочее давление составляет от 20 до 70 бар.

Еще кое-что вам пригодится:

Сопротивление топливных фильтров не влияет на измерение давления топлива «в пробке» (насос принудительно включается при остановке двигателя при отсутствии потока топлива в рампе) и минимально простаивает. Но под нагрузкой чрезмерное увеличение сопротивления фильтра снижает подачу топлива на рампу, что приведет к потере скорости. Поэтому измеряйте давление на холостом ходу и под нагрузкой (например, подвешивая ведущий мост и притормаживая колеса на включенной передаче). В тех случаях, когда холостой ход в норме, а проблемы на ходу, измерять давление только на холостом ходу (ХХ) бессмысленно.

Шаги исключения проверки:

  1. Снимите фильтр грубой очистки («сетка» на входе).У ряда машин есть известная проблема - например, на «Фокусах» второго поколения.
  2. Заменить фильтр тонкой очистки.
  3. Измерьте давление под нагрузкой.
  4. На двигателях со сливной рампой нажмите или иным образом отключите обратный поток, чтобы исключить влияние регулятора давления топлива. На двигателях со сливной аппарелью РДТ устанавливается в модуле бензонасоса, проще временно установить под него шайбу заглушки из полиэтилена или другого материала, не разрушаемого бензином.
  5. Вторично измерьте давление: если оно увеличилось, то необходима замена RTD, в противном случае - замена насоса.

Вторая причина - "недозаливка" -. Даже при нормальной работе фильтра со временем неизбежно образование отложений на опрыскивателях. Оценить в «домашних» условиях можно только форму распылительной горелки, сняв аппарель и проворачивая двигатель стартером (Внимание! Данная процедура пожароопасна!). Чистая насадка должна равномерно «пылиться», а не давать отдельных струй или выливаться в сторону.Оценить производительность форсунок и сравнить ее с номинальной можно только на стенде.

Потеря динамики - следствие чрезмерного обогащения смеси. Винить регулятор давления топлива нельзя (производительность насоса даже при работе без RTD не настолько высока, чтобы запас коррекции ЭБУ впрыска не блокировал обогащение). Гораздо вероятнее протечка форсунок (опять же, проверяется на стенде) или выход из строя датчиков, на которых завязан расчет времени впрыска.

Здесь безусловный лидер - датчик массового расхода воздуха - точный, но чувствительный прибор. По мере загрязнения и старения ДМРВ завышает показания, машина начинает потреблять значительно больше топлива. В результате повторное обогащение смеси больше не может быть исправлено. Но такую ​​неисправность можно увидеть сразу: машина задымится, свечи будут расти черной копотью. На моторах с датчиком абсолютного давления более вероятен выход из строя датчика температуры воздуха (здесь он отдельный блок, а он встроен в ДМРВ).

На автомобилях с электронной дроссельной заслонкой стоит проверить работу сервопривода, сняв форсунку с дроссельной заслонки и подав газ. Дроссельная заслонка должна открываться равномерно, без пауз и заклиниваний, что свидетельствует о проблемах с приводом или редуктором (ось, засорение копотью, клинья в корпусе).

Видео: пропало питание. Потеря мощности

Печать

В процессе эксплуатации автомобиля многие владельцы сталкиваются с рядом проблем.Один из них - снижение мощности двигателя. Однако не всегда понятно, в чем причина этого явления, какие меры предпринять, стоит ли ехать на СТО. Поговорим об основных причинах, по которым двигатель не тянет и как решить проблему своими силами.

Основные причины снижения мощности двигателя

1. Неисправен датчик положения коленчатого вала

Бывают ситуации, когда ДКПВ несвоевременно подает команду управления на подачу топливовоздушной смеси.В результате мощность силового агрегата падает на глазах. Основная причина выхода из строя - смещение звездочки по отношению к шкиву и расслоение демпфера. В такой ситуации необходимо внимательно осмотреть демпфер и заменить его.

2. Увеличение (уменьшение) зазора между электродами свечей

В процессе эксплуатации из-за сильного температурного воздействия расстояние между электродами свечи зажигания может уменьшаться или увеличиваться.Чтобы исключить или подтвердить свое подозрение, необходимо проверить размер зазоров круглым щупом. Если расстояние меньше или больше допустимого, необходимо произвести регулировку, отогнув сторону электрода или заменив свечу зажигания. Что касается оптимального расстояния разрядника, то оно может быть разным (в зависимости от типа свечи) - 0,7-1,0 мм.

3. Появление нагара на свечах - еще один явный признак проблемы.

Если двигатель плохо тянет, необходимо по очереди открутить все свечи зажигания и осмотреть их.Если на электродах есть явный осадок, прибор необходимо очистить щеткой с металлическим ворсом. В этом случае важно не только очистить свечи или заменить их, но и выяснить причину этого явления.

4. Отказ свечей зажигания

Пониженная мощность двигателя может быть вызвана отказом изделия. В этом случае необходимо проверить работоспособность свечей на специальном стенде. Если подозрения подтвердятся, то единственный выход - заменить комплект или одну свечу.

5. Нет газа в баллоне

Вы можете диагностировать проблему по указателю уровня топлива. Если он неисправен или есть подозрение на его «неполноценность», то определить наличие топлива можно, сняв топливный насос.

6. Загрязнение топливного фильтра, замерзание воды в системе, пережатие топливопровода, выход из строя топливного насоса

Все эти неисправности смело можно отнести к одной категории, ведь все они имеют одинаковые симптомы - стартер проворачивает двигатель, но из выхлопной трубы запаха топлива нет. Если автомобиль карбюраторный, то причину нужно искать в поплавковой камере. Скорее всего, не подает топливо. В случае форсунки наличие топлива в рампе легче проверить, нажав на специальный золотник (установлен в конце рампы).

Для устранения проблемы необходимо хорошо прогреть двигатель и прокачать систему питания шинным насосом. После этого меняются все трубки системы, шланги и сам бензонасос.

7. Топливный насос создает слишком низкое давление.

Такую проблему можно определить исключительно специальными замерами (производятся непосредственно на выходе бензонасоса). После этого проверяется качество фильтра бензонасоса.

Решение - очистить фильтр топливного насоса, заменить его (если ремонт невозможен) или установить новый топливный насос.

8. Плохое качество контакта в цепи

Плохое качество контактов в цепи питания топливного насоса или выход из строя его реле. Первое, что нужно сделать для проверки, это проверить качество «массы» на автомобиле и измерить сопротивление мультиметром. Если уровень сопротивления действительно завышен, то единственный выход - очистить контактные группы, хорошо обжать клеммы или установить реле (если старое вышло из строя).

9. Неисправность форсунки или неисправность в системе питания

При подозрении на выход из строя этих элементов необходимо проверить мультиметром сопротивление обмоток на обрыв или межвитковое замыкание. Если причиной проблемы является неисправность компьютера, то такую ​​проверку можно проводить исключительно на СТО.

Устранить снижение мощности двигателя по этой причине (в зависимости от глубины проблемы) можно несколькими способами - установить новый ЭБУ, прочистить все форсунки, обеспечить качественный контакт в электрической цепи и так далее.

10. Повреждения ДПКВ

Повреждение ДПКВ - датчика положения коленвала или повреждение его цепи. В этой ситуации загорается лампа неисправности «Проверьте двигатель». Первое, что нужно сделать, это проверить целостность самого ДКПВ, чтобы убедиться в нормальном зазоре между зубчатым венцом и датчиком (он должен быть около одного миллиметра). Нормальное сопротивление катушки датчика порядка 600-700 Ом.

Для решения проблемы достаточно восстановить нормальный контакт в электрической цепи и установить новый датчик (если старый оказался неисправным).

11. Выход из строя ДТОЖ

Вышел из строя

ДТОЖ - датчик, контролирующий температуру охлаждающей жидкости. Симптомы неисправности следующие - загорается лампа неисправности двигателя. Если происходит обрыв, то электровентилятор системы начинает непрерывно вращаться.Кроме того, необходимо проверить исправность самого датчика.

Если мощность двигателя упала по этой причине, необходимо восстановить качество контакта в электрической цепи и установить новый датчик.

12. Отказ ТПС

Поврежденный ДПДЗ - датчик, контролирующий правильное положение дроссельной заслонки (или ее цепи). Как и в предыдущих случаях, здесь горит лампа «Проверьте двигатель». Если в цепи ДПС есть обрыв, то обороты двигателя обычно не опускаются ниже полутора тысяч оборотов.

Решение проблемы - очистить дроссельный узел и восстановить качество контактного соединения во всей электрической цепи. Если датчик неисправен и не подлежит ремонту, его необходимо заменить.

13. Отказ ДМРВ

Неисправен ДМРВ - датчик, отвечающий за контроль массового расхода топлива. Здесь оптимальное действие - проверить целостность ДМРВ или заменить его исправным устройством. Если неисправность ДМРВ подтверждается, то необходимо предпринять попытку его почистить, а при невозможности ремонта просто заменить.

14. Повреждение датчика детонации

Неисправность датчика детонации. При такой неисправности обязательно загорится лампа неисправности двигателя на панели приборов. Кроме того, при выходе из строя ДД детонация отсутствует ни в одном из режимов работы силового агрегата и мощность двигателя также падает. При такой проблеме оптимальным вариантом будет восстановление целостности контактной группы в электрической цепи и установка нового датчика.

15. Неисправность датчика кислорода

Повреждение кислородного датчика или нарушение его цепи.Для такой неисправности характерно загорание лампы «Проверьте двигатель». В этом случае первым делом необходимо проверить нагревательную спираль на целостность. Во-первых, измеряется сопротивление, а во-вторых, уровень выходного напряжения. Измерение можно провести даже не разрывая цепь - достаточно проколоть изоляцию иглами.

Для устранения неисправности необходимо отремонтировать кислородный датчик, восстановить качество проводки и прочистить все отверстия, через которые засасывается воздух.В крайнем случае необходимо заменить сам кислородный датчик.

16. Сброс давления в выхлопной системе

Диагностировать такую ​​проблему просто - достаточно осмотреть основные элементы, пока двигатель работает на средних оборотах. Для решения проблемы необходимо заменить прокладку выпускного коллектора и растянуть все сальники.

17. Отказ ЭБУ

Отказ электронного блока управления (ЭБУ). Несмотря на свою надежность, компьютер тоже может выйти из строя (иногда его программное обеспечение просто дает сбой).Чтобы убедиться, что ЭБУ неисправен (неисправность ЭБУ), нужно проверить напряжение на самом блоке (нормальный параметр около 12 вольт) или заменить его заведомо исправным блоком. Если обнаружится, что блок управления неисправен, его, возможно, необходимо заменить. В некоторых случаях достаточно поменять только проводку.

18. Нарушение регулировки зазора в приводе клапана

Убедитесь, что параметры могут быть соблюдены исключительно путем проверки с помощью специальных датчиков. Если зазоры не соответствуют норме (прописанной в мануале), то необходимо произвести корректировку.

19. Деформация или поломка пружин клапана

В этом случае придется снять головку блока цилиндров и измерить длину пружин под нагрузкой и в свободном состоянии. Если были обнаружены сломанные или деформированные пружины, их необходимо заменить.

20. Изношены кулачки распредвалов

Достаточно визуального осмотра (после снятия необходимых элементов) и замены распредвала при необходимости.

21. Регулятор фаз газораспределения

В таких случаях необходимо проверить совпадение меток на распредвале и коленвале.Если есть «неуравновешенность», то достаточно установить правильное положение по специальным отметкам.

22. Низкая компрессия в цилиндрах

Низкая компрессия во всех или некоторых цилиндрах. Причины включают вероятное повреждение клапанов или их износ, поломку или возникновение поршневых колец. Чтобы проверить подозрения или опровергнуть их, достаточно провести необходимые замеры. Если подозрение подтвердилось, то необходимо отремонтировать силовой агрегат - поменять кольца, поршни или отремонтировать цилиндры.

Вывод

Выше перечислены только часть неисправностей, из-за которых падает мощность двигателя. Но в большинстве случаев этого достаточно, чтобы диагностировать проблему, устранить ее и вернуть своему «железному коню» столь необходимую тягу.

Регулятор давления топлива ВАЗ 21124 16 клапанов. Регулятор давления топлива

Вам понадобятся: шестигранник на 5, ключ на 24, манометр (можно покрышку).

1. Выкрутите резьбовую пробку регулятора давления топлива в конце аппарели.Обратите внимание, что в соединительном разъеме для проверки давления топлива есть уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените его или всю пробку.

2. С помощью металлического защитного колпачка клапана шины открутите золотник (такой же, как в шине) от штуцера.

3. Подсоедините к ниппелю шланг с манометром (можно использовать шинный манометр). Закрепите шланг на фитинге с помощью хомута. Запустите двигатель и проверьте давление по манометру.

4. Отсоединить вакуумный шланг от регулятора давления ... В этом случае давление на манометре должно увеличиться на 20-70 кПа (0,2-0,7 кгс / смг). В противном случае замените регулятор давления .

5. Уменьшите давление в энергосистеме .

Снимите гайку крепления топливопровода к регулятору давления.

6. Отверните два болта регулятора давления на топливной рампе .

7.Осторожно вытяните штуцер регулятора из отверстия в топливной рампе ...

8 .... и снимите регулятор , отсоединив его от топливопровода.

9. Установите регулятор давления в обратном порядке, смазать уплотнительные кольца бензином. Замените порванные или ослабленные уплотнительные кольца.

Важным элементом топливной системы любого автомобиля является регулятор давления топлива. Работоспособность топливной системы зависит от того, насколько стабилен регулятор давления топлива.

Регулятор давления топлива в автомобилях ВАЗ представляет собой мембранный клапан, к которому со стороны впускного коллектора упирается пружина регулятора, с другой - давления топлива. После остановки двигателя именно RTD поддерживает давление в топливной системе ... Если регулятор давления изношен, для перезапуска двигателя потребуется некоторое время и манипуляции с ключом зажигания.

RTD расположен либо в самом топливном баке, либо, если в топливной системе предусмотрена система рециркуляции (все более популярной), он перемещается в топливную рампу. Основная задача РДТ - поддержание разницы между давлением в баке и камере сгорания, форсунке и впускном коллекторе. Именно благодаря работе регулятора давления топлива контролируется работа топливных форсунок, обеспечивается уровень давления в топливной системе, а избыточные объемы топлива возвращаются в бак по возвратной системе.

Первые признаки неисправности RTD

Первый признак неисправности регулятора давления топлива - повышенный расход топлива.Причина этого проста - из-за проблем с RTD избыток бензина или дизельного топлива из камеры внутреннего сгорания не возвращается в бак. Это приводит к увеличению давления во всей топливной системе; Причем это увеличение может быть значительным - и вдвое, и даже втрое превышать норму. Если норма составляет 2 килограмма на квадратный сантиметр, то при неисправном РДТ этот показатель может достигать 5 и 6 килограммов на квадратный сантиметр. В течение длительного времени такая ситуация не может иметь места, так как все «слабые места» топливной системы, и та или иная неисправность происходит. В свою очередь, неисправность в топливной системе чревата, во-первых, поломками, что, в свою очередь, потребует капитального ремонта или даже полной замены двигателя, а, во-вторых, серьезных дорожных ситуаций, чреватых уже не затратами, а угрозой. для здоровья и жизни вас и ваших близких.

Следует отметить, что неисправности РДТ ВАЗ 2110 после пяти лет эксплуатации являются закономерностью. Приступать к мониторингу состояния регулятора необходимо после трех-четырех лет активной эксплуатации.Если ваша машина уже почтенного возраста, и примерно такого же возраста, за регулятором давления топлива следует следить особенно внимательно.

Если снижается мощность и ухудшается динамика работы двигателя, возможно, ДДТ полностью перестал работать. Это означает, что топливо в камеру сгорания не подается под давлением, а поступает туда естественным образом, так сказать, самотеком. В этом случае двигатель на высоких оборотах не справляется с нехваткой топлива, что может привести к быстрым поломкам.

Проблемы и их причины

  • Увеличился расход топлива. Причиной может быть избыточное давление в топливной системе из-за неисправного регулятора давления топлива.
  • Уменьшилась мощность двигателя, ухудшились и продолжают ухудшаться динамические характеристики автомобиля. Часто это происходит из-за того, что RTD перестал удерживать давление (например, из-за сильного износа пружины).
  • Проблемы с запуском двигателя: чтобы запустить двигатель, приходится многократно «помучить» стартер.Причина - затруднение движения топлива в топливной системе из-за неисправного (например, заклинившего) регулятора давления топлива.
  • Автомобиль периодически глохнет, во время движения возможны неожиданные и немотивированные рывки. Причина - заедание (постоянное или периодическое) регулятора давления топлива. Именно скачкам давления в сети вы обязаны всем вышеперечисленным «радостям». Подобные проявления крайне опасны, особенно в условиях городского движения, при минимальном расстоянии между транспортными средствами.

Как проверить регулятор давления топлива

Если у вас есть подозрения относительно RDT, необходимо как можно скорее проверить его работоспособность. Сделать это довольно просто даже в домашних условиях, достаточно выполнить несколько простых инструкций.

Откручиваем штуцер, отвечающий за давление топлива, осматриваем уплотнительное кольцо. Его состояние имеет большое значение, поэтому, если этот элемент старый или поврежден, вам придется приобрести новое кольцо. Следующим шагом откручиваем катушку от штуцера.

На этом этапе вам понадобится манометр для измерения давления при работающем двигателе. А если давление меньше указанного производителем для имеющейся у вас модели ВАЗ и установленного двигателя, необходимо заменить регулятор давления топлива. К тому же он недорогой, сама операция очень простая, и оценить результат можно уже в первой же поездке.

Любая топливная система в двигателе имеет топливный насос. В бензиновых двигателях в последнее время были топливные насосы электрического типа, механические образцы уже устарели и больше не используются на современных автомобилях. .. Механические бензонасосы доживают свои дни на автомобилях, произведенных в прошлом веке.

Производительность электрического топливного насоса должна быть такой, чтобы обеспечивать бесперебойную подачу топлива при любых оборотах двигателя и при любой нагрузке. Но что делать, если двигатель работает на холостом ходу или на малых оборотах и ​​требуется небольшая порция топлива? Ведь давление, которое создается в системе питания двигателя для больших нагрузок, будет избыточным для холостого хода. А превышение давления может привести к плачевному результату - обрыву топливных шлангов или другим поломкам.Для нормальной работы топливной системы есть и регулятор давления топлива.

Что такое регулятор давления топлива

Регулятор давления топлива (RDT) представляет собой вакуумный клапан, он пропускает излишки топлива через возвратный шланг в топливный бак ... RTD - это корпус, который содержит клапан, диафрагму и пружину. Также в корпусе три вывода: два вывода для прохождения топлива через регулятор, третий подключен к впускному коллектору . .. При увеличении оборотов двигателя вакуум, создаваемый в коллекторе (на третьем выходе) преодолевает усилие пружины и перемещает мембрану, тем самым слегка открывая клапан.Лишнее топливо попадает на второй терминал и возвращается в бензобак. Часто RTD также называют обратным клапаном.

Обычно обратный клапан находится на топливной рампе, он также может перерезать возвратный топливный шланг системы питания.

Причины неисправностей регулятора давления топлива

RTD может выйти по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На зарубежных моделях количество дефектов намного меньше, но вы можете приобрести неисправный РДТ, купив неоригинальную запчасть.

В основном обратный клапан выходит из строя из-за естественного старения. Допустим, это может произойти через сто тысяч и более. Следует отметить, что отказы обратных клапанов встречаются нечасто. Чаще всего в РДТ мембрана со временем высыхает, реже заклинивает клапан и еще реже ломается или ослабевает пружина.

Выход из строя датчика может произойти из-за некачественного бензина. Например, зимой топливо было залито водой, и вода попала в регулятор. Если вовремя не заменить топливный фильтр, грязь попадает в детали системы питания, в том числе в регулятор.При этом чаще всего заклинивает клапан RTD. Сложно представить, что может случиться с пружиной, но, судя по всему, ее поломки случаются иногда.

Типичные признаки неисправности регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

  • двигатель заводится очень сложно, нужно долго крутить стартер и при этом держать педаль газа нажатой, чтобы двигатель завелся;
  • Двигатель
  • хаотично работает на холостом ходу или очень низкие обороты, двигатель часто глохнет.В то же время он вообще не набирает силы; при попытке газа получается глубокий провал;
  • движок спама резко меняет обороты, особенно это заметно на холостом ходу:
  • Утечка топлива из топливных шлангов. Попытки затянуть и заменить хомуты, заменить шланги не помогают.

Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не является электрическим датчиком и не может быть проверен с помощью приборов.Также следует учитывать, что RTD не подлежит разборке или ремонту. Кто-то пишет, что топливный обратный клапан можно отремонтировать. Хотелось бы посмотреть, как это выглядит и где можно купить ремкомплект. Как правило, РДТ недороги, и даже по этой причине их не следует ремонтировать, если они были пригодны для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делается с помощью механического манометра, подключенного к системе питания двигателя.

Измерение производится следующим образом:

  1. подключить манометр к топливной системе;
  2. запустите двигатель и посмотрите на манометр.

Стандартное системное давление для легковых автомобилей обычно в пределах 3 кг / см2. При остановке двигателя давление не должно сразу падать - регулятор перекрывает обратную магистраль. Если стрелка манометра быстро приближается к нулю, скорее всего, неисправен RTD.

Еще один способ проверить: если во время работы двигателя возможно защемление шланга возврата топлива, то при исправном регуляторе давление в топливной системе должно возрасти.Показание стрелки устройства зависит от степени сжатия. Но есть иномарки, где не удастся пережать обратную магистраль - вместо резиновых шлангов там металлические трубки, либо шланги очень короткие.

В некоторых случаях, защемив возвратный шланг, можно убедиться в неисправности RTD без манометра. Но это только по одной примете - когда двигатель троит и не развивает все обороты. Если при перекрытии обратки все цилиндры начинают работать и мотор набирает необходимую мощность - точно неисправен РДТ, его необходимо заменить.

Регулятор давления топлива (он же RTD) предназначен для поддержания постоянного давления в топливной форсунке . .. С одной стороны, пружина со специальным клапаном оказывает на нее давление, а с другой - бензин. Суть в том, что он поддерживает одинаковое давление при разных режимах работы двигателя, а при снятии нагрузки отправляет излишки бензина обратно в бак, тем самым экономя топливо и поддерживая давление в системе подачи топлива.

Наиболее частые неисправности регулятора топлива


  • Давление пропало ... Вот почему бензин закачивается обратно в бензобак, и машина не заводится.
  • Клапан забит и бензин течет с трудом. В связи с этим бензин начинает течь практически отовсюду. Это самая главная неисправность регулятора давления. Как только расход бензина резко возрастет, можно сразу менять регулятор.
  • Это причина развития второй. Клапан полностью забит и бензин не попадает в систему подачи топлива.
  • Неравномерное давление ... Обычно вызвано заклиниванием клапана. Из-за этого машина движется неравномерно: дергается или полностью глохнет.

Однако не все неисправности указывают на работу клапана, поэтому необходимо, прежде всего, научиться проверять регулятор давления, а затем делать соответствующие выводы.

Причины неисправностей РДП


Чаще всего выходит из строя клапан из-за проседания пружины, которая начинает заклинивать.Это вызвано естественным износом металла и, к сожалению, этого нельзя избежать. Это также может быть вызвано длительным простоем автомобиля. Чтобы этого не случилось, машину нужно чаще эксплуатировать.

Вторая причина выхода из строя регулятора - некачественное топливо ... Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объем и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

На момент появления на конвейере ВАЗ первых автомобилей, оснащенных карбюраторами, давление в системе измеряли по плотности струи, создаваемой отключением клапана или защемление. Однако после того, как рынок начал заполняться инжекторными автомобилями, этот метод сильно устарел.

В настоящее время давление измеряется с помощью манометра, который подключается между шлангом и фитингом. В этом случае необходимо снять вакуумный шланг. Измерение проводится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно номинальное давление можно найти на корпусе продукта.

Во время измерения после отсоединения вакуумного шланга давление должно повыситься на 0.5 бар, а если этого не произошло, то вакуумный шланг необходимо заменить.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление вернется в норму и бензин по-прежнему будет поступать в систему подачи топлива. При этом быстро сократится расход топлива.

Процедура замены


1. Откройте капот и отсоедините клемму аккумулятора. Это необходимо во избежание случайных коротких замыканий, которые могут повредить устройства или вызвать возгорание топлива. Затем необходимо отсоединить специальную штуцерную заглушку для контроля давления в конце пандуса. После его снятия внутри будет видно резиновое уплотнительное кольцо. Если он находится в очень неудовлетворительном состоянии, немедленно замените его.

2. Используя металлический защитный колпачок, открутите катушку от штуцера.

3. После проведения манометрических измерений, описанных выше, уменьшите давление в системе.Снимите две гайки, предназначенные для крепления регулятора давления в топливной магистрали.

4. Снимите также два болта, которыми регулятор крепится к топливной рампе.


5. Медленно снимите штуцер регулятора давления топлива с рейки и снимите его с топливопровода.

6. Установите новый регулятор и соберите его в обратном порядке. Все уплотнительные кольца рекомендуется смазать бензином. Даже те кольца, которые в процессе эксплуатации потеряли эластичность, можно заменить.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 завершена. Эта операция достаточно сложная и предполагает работу с бензиносодержащими агрегатами. Не рекомендуется выполнять эти работы при плохом самочувствии: головной боли, головокружении, так как это может навредить вашему здоровью. Лучше всего завершить работы в другой день или доверить все это специалистам СТО.

Kütuse tagasilöögiklapp vaz 2112.Kuidas töötab kütuse rõhuregulaator. Kütuse rõhuregulaatori talitlushäire sümptomid

Oluline element Mis tahes auto kütusesüsteem on kütuse rõhuregulaator. Kütusesüsteemi jõudlus sõltub sellest, kui stabiilne on kütuse rõhuregulaator.

Kütuse rõhuregulaatoriks VAZ-i autodes on klapimembraan, mille vastu regulaatori vedru toetub sisselaskekollektori küljele, teiselt poolt - kütuse rõhk. Pärast mootori seiskumist hoiab rõhku sisse RTD kütusesüsteem. Kulunud rõhuregulaatori korral nõuab mootori taaskäivitamine natuke aega ja süütevõtmega манипулеримист.

RDT asub kas kütusepaagis endas või kui kütusesüsteemis on ette nähtud tsirkulatsioonisüsteem (üha populaarsemaks), liigub см. Kütuseraudteele. RTD peamine ülesanne on säilitada rõhu erinevus paagis ja põlemiskambris, pihustis ja sisselaskekollektoris. Tänu kütuse rõhuregulaatori tööle tagatakse kütusepihustite töö, rõhutase kütusesüsteemis, liigsed kütusekogused suunatakse tagasivoolusüsteemi kaudu paaki.

Esimene märk TTA rikkest

Kütuse rõhuregulaatori talitlushäire esimene märk on kütusekulu suurenemine.Selle põhjus on lihtne - RTD-ga seotud проблема tõttu ei naase bensiini või diislikütuse ülejääk sisepõlemiskambrist paaki. См. Põhjustab kogu kütusesüsteemi rõhu suurenemist; pealegi võib см. касв olla märkimisväärne - ja kaks korda või isegi kolm korda suurem kui tavaliselt. Kui норма на 2 килограмма ruutsentimeetri kohta, siis vigase RDT korral võib см. Arv ulatuda 5 ja 6 kilogrammi ruutsentimeetri kohta. Pikka aega ei saa selline olukord tekkida, kuna kõik kütusesüsteemi «nõrgad kohad» tuvastatakse kiiresti ja toimub üks või teinerike. Kütusesüsteemi rikked on omakorda esiteks rikked, mis omakorda nõuavad kapitaalremonti või isegi mootori täielikku väljavahetamist, ja teiseks, tõsiste olukordade korral maanteel oh, mis pole kulutatustab, vaid. ning teie ja teie lähedaste elu.

Tuleb märkida, et RDT VAZ 2110 rike pärast viieaastast kasutamist на korrektsus. Pärast kolme kuni nelja aastast aktiivset töötamist on vaja kontrollida regulaatori olekut. Kui teie auto on juba auväärses eas ja umbes samas vanuses, tuleks kütuse rõhuregulaatorit talitlushäirete suhtes eriti hoolikalt jälgida.

Kui võimsus väheneb ja mootori dünaamika halveneb, võib juhtuda, et tahke raketikütuse mootor lakkas täielikult. См. Tähendab, et kütus tarnitakse sisepõlemiskambrisse mitte rõhu all, vaid sinna jõuab looduslikult, niiöelda raskuse toimel. Sel juhul ei saa suurematel pööretel töötav mootor kütuse puudusega hakkama saada, mis võib põhjustada varajasi rikkeid.

Probleemid ja nende põhjused

  • Suurenenud kütusekulu. Põhjus võib olla kütusesüsteemi ülerõhk kütuse rõhuregulaatori rikkumise tõttu.
  • Mootori võimsus on vähenenud, auto dünaamiline jõudlus on halvenenud ja halveneb jätkuvalt. Põhjus on sageli see, et TTA on lõpetanud survey hoidmise (näiteks vedrude kõrge kulumise tõttu).
  • Mootori käivitamise проблема: mootori käivitamiseks peate starterit korduvalt "piinama". Põhjuseks на kütuse liikumise raskus kütusesüsteemis vigase (näiteks kinni jäänud) kütuse rõhuregulaatori tõttu.
  • Masin seisab perioodiliselt; liikumise ajal on võimalik ootamatuid ja motiveerimata tõmblusi.Põhjus on kütuse rõhuregulaatori kinnikiilumine (püsiv või perioodiline). Kõigile eelnimetatud rõõmudele võlgnete just võrgus asuva rõhu tõusuga. Продал илмингуд на эрити охтликуд, эрити линналииклусе тингимустес, сыйдуките вахель пиб олема минимаалне вахемаа.

Kuidas kontrollida kütuse rõhuregulaatorit

Kui teil on teadusuuringute ja tehnoloogiaarenduse kohta kahtlusi, tuleks selle toimimist võimalikult kiiresti kontrollida. Seda on piisavalt lihtne teha, isegi kodus, järgige vaid mõnda lihtsat juhendit.

Keerame lahti kütuse rõhu eest Wastutava otsikukorgi ja kontrollime o-rõngast. Selle seisundil на suur tähtsus, nii et kui см. Элемент на vana või kahjustatud, peate ostma uue rõnga. Järgmine samm on rulli keeramine liitmikust lahti.

Sel hetkel vajate mootori töötamise ajal rõhu mõõtmiseks manomeetrit. Ja kui rõhk on väiksem kui see, mille tootja on teie VAZ-mudeli ja paigaldatud mootori jaoks näidanud, tuleb kütuse rõhuregulaatorit muuta. Lisaks on see odav, toiming ise on väga lihtne ja saate tulemust oma esimesel reisil hinnata.

8. апрель 2015 Администратор

On väga oluline, et auto mitte ainult omanikule meeldiks välimusaga ka töötada ilma jaotusteta. Selleks on vaja korralikult hooldada ja tankida ainult kvaliteetset kütust. Kaasaegsed tehnoloogiad võimaldavad kaitsta autot ettenägematute kahjustuste eest või nende vältimist. Niisiis, enamik autojuhte kasutab spetsiaalset seadet, mis reguleerib kütuse rõhku düüsi väljalaskeava juures mootori erinevatel töötingimustel.

Сису:

Düüside kaudu tarnitav ja sisselasketorustikku saadetav kütuse rõhk peab olema konstantse, olenemata koormusest.Auto kütusesurve eestastutav regulaator peab õigesti arvutama süsteemides sissetuleva kütuse koguse koos selle tsirkulatsiooniga. См. Võimaldab teil kontrollida nii bensiini rõhku kütusetorustikus kui ka rõhku sisselaskekollektoris. См. Seade aitab säilitada rõhkude erinevust. Samuti toetab см. Kütuse rõhku düüsi juures ja õhku sisselaskekollektoris. См. На vajalik, kui soovite kontrollida õiget kütusekulu ja vältida auto lagunemist. Kell õige hooldus seadme jaoks ja kui kasutate head bensiini, teenib regulaator teid pikka aega.Ärge unustage seda pidevalt kontrollida ja konfigureerida.

Kui см. Регулятор ebaõnnestub, hakkab auto mootor võimsust kaotama ja mootor töötab ebaühtlaselt. Selle vältimiseks peaksite regulaarselt kontrollima rõhuregulaatorit. См. Aitab teil vältida mitmesuguseid rikkeid autos ja säästa oma raha uute varuosade ostmisel. Seetõttu peaksid kõik teadma, kuidas kütuse rõhuregulaator töötab.

Kütuse rõhuregulaatori tööpõhimõte

Kütuse rõhu kontrollimise seadme toimimise mõistmiseks peate teadma, kuidas see töötab.См. Koosneb järgmistest osadest:


  1. Kütusepump;
  2. Rõhuregulaator;
  3. Pumba elektrooniline juhtseade;
  4. Kütusevoolik;
  5. Танк;
  6. Kütusefilter;
  7. Пихустид
  8. Inertsiaalne lüliti.

Tänu oma seadmele kontrollib ja hoiab regulaator atmosfääri suhtes sama kütusesurvet.Kuhu on paigaldatud kütuse rõhuregulaator? Paigaldage см. Kütusepaaki.

Seireseadme omadused kütuse rõhk kütuse ringlussüsteemis

RDT jaguneb membersraaniga kaheks kambriks:


Klapipesa on isembraaniga ühendatud ja surub klapi Wastu istet. Kambrisse spetsiaalsete sisendkäikude kaudu tarnitud kütuse rõhk mõjutabmbraani altpoolt. Vedru ja sisselaskekollektori rõhk toimib ülalt. Mõnikord võib rõhk ületada vedru jõudu.Sel juhul avatakse klapp veidi, lastes bensiini tagasivoolutorusse. Sel juhul tuleb arvestada rõhuga sisselaskekollektoris.

Kütusepumba töö ajal väljub kütus paagist, suunates filterri poole. Печать см. Puhastatakse ja siseneb regulaatorisse. Regulaator, ilma peatusteta, hoiab süsteemis efektiivset rõhku. Mis kõige tähtsam - kõik toimingud peavad toimuma korrektselt.

Seade ise на тераскорпусе видит. См. Пиб олема коандатуд васту пидама кырге рыхк. Seadme mehhanism ise koosneb membersraanist ja sellel on ka tagasilöögiklapp.См. Hoiab ära rõhu all oleva kütuse tagastamise liinile.

Kuidas см. Töötab Kütuse rõhuregulaator

. RDT töörežiim


Важная информация et rambis oleva kütuse rõhu tase sõltub sisselasketorustiku vaakumist: mida vähem см. tühjeneb, seda rohkem survet. Regulaatori peamine töörežiim на tühikäigul. Просто sellisel käigul töötamise hetkel hakkab vaakum jõudma madalaimasse punkti ja rõhutase kütusirööpmel viib kõrgeima kiiruseni. Седа väärtust rakendatakse regulaatori korpusele, et rõhku õigesti reguleerida toitesüsteemi diagnoosimise ajal.

Tähtis: kui rõhuregulaatorit ei saa parandada, tuleks see asendada uuega. Selle vältimiseks on vaja seda kontrollida ja rõhku jälgida nii sageli kui võimalik. См. Aitab õigeaegselt kahjustusi vältida ja säästa teie raha mõne teise rõhuregulaatori ostmisel. Ei ole mingit garantiid, et uus regulaator selliseid проблема ei väldi.

Tähtis: hoolimata mootori töörežiimist peab RTD alati reageerima selle muutustele

Kütuse rõhuregulaatori talitlushäire sümptomid

Mõne aja pärast võib vedru regulaatoris langeda, ilma et oleks vaja teha vajalikke jõupingutusi.Kütus hakkab tagasi paaki. См. Põhjustab rõhu vähenemist kütusevoolikus. Selline jaotus toob kaasa mootorikütuse puudumise ja võimsuse kaotuse.

Kui klapp on kiiluga, muutub rõhutase kütuseraamis iga kord erinevalt. Sel juhul mootor regulaarselt ei tööta, auto tõmbleb kiirenduse ajal.

Памин kütuse rõhuregulaatori talitlushäire tunnused :

  • Mootori ebaühtlane töö;
  • Mootor töötab tühikäigul;
  • Väntvõlli tühikäigu pöörlemiskiiruse järsk tõus või tugev langus;
  • Mootori võimsuse kaotamine;
  • Halb auto kiirendus käiguvahetuse ajal;
  • Halb reaktsioon gaasipedaalile;
  • Auto lämbumine sõidu ajal, sagedane tõmblemine;
  • Tarbimise järsk kasv.

Kui leitakse vähemalt üks ülalnimetatud sümptomitest, tuleb seadet kohe kontrollida.

Autos oleva kütuse rõhuregulaatori talitlushäire põhjused

Põhjus

Не в рике?

Ventiil ei hoia soovitud rõhku Ventiili vedru võib olla sakiline, põhjustades kütuse naasmist paaki ja mootori halb töö.
Halb kütusekogus või regulaatori täielik ummistus Mootori seiskumine liikvel.Kütus hakkab kõigist võimalikest pragudest välja valama
Kiiluklapp Печать на rõhu muutus. См. Muutub ebaühtlaseks, mis põhjustab kiirendamise ajal auto tõmblemist.

Kõige tavalisemad rikked hõlmavad selle seadme osade mehaanilisi kahjustusi või selle osade ummistumist. См. Põhjustab kütuse rõhu kontrollregulaatori talitlushäireid. Продано kahjustused võivad olla põhjustatud materjalide vananemisest, millest mehhanism ise on valmistatud.Sellega seoses на rõhuregulaator normaliseerumas, kuid selle töö ei vasta enam Regatiivsetele näitajatele. Näiteks: selle suletud õõnsuses on vaakumi rikkumine, mis põhjustab regulaatori võimatut juhtimist mootori kiiruse abil. Nõrgendatud sisemine vedru viib madalrõhkkond kütusevoolikus.

On veel mõned punktid, mis võivad RTD tõrke põhjuseks olla:

  1. Pikk auto seisakuaeg;
  2. Veega lahjendatud halb kütus;
  3. Ventiili rike.

Kuidas kontrollida kütusetoru? TTA kontrollige ennast

Kütuse rõhuregulaatori kontrollimine toimub tõrgete tuvastamiseks või ennetamiseks. Продается контроллид техаксе, кескендудес автотоотя соовитустеле. Kuid ikkagi, kuidas rõhku kontrollida kütuseraud? Peamine kontroll seisneb kütusesüsteemi rõhu kontrollimises ja kontrollimises mootori mitmesuguste pöördete ajal. Seejärel võrreldakse näitajaid, mis Wastavad normile.

Vaja on hoolikalt uurida vuukide tihedust, vaakumvooliku seisukorda ja ka regulaatorit ennast.Kui kahjustusi ja defkte ei leita, demonteeritakse Regulaator pärast täielikku demonteerimist. Kui tuvastatakse selle sõlme ummistus, loputatakse see.

Tähtis: Kütuserõhu rõhku tuleks diagnoosida manomeetri abil. См. На ühendatud spetsiaalse Diagnostilise liitmikuga.

Kuidas kontrollida kütuse rõhuregulaatorit. Диагностика kütuse reguleerimine


Regulaatorit saate ka ise kontrollida. Selleks ei pea te kasutama spetsiaalseid tööriistu ja omama spetsiaalseid automehaaniku oskusi.Ventiil tuleb pigistada või lahti ühendada ja jälgida joa võimsust. Выи парема контролли саамисекс касутаге маномеетрит.

Tühikäigul sisselülitamisel mootori RTD-rõhu mõõtmiseks tasub ühendada manomeeter, paigaldada см. Kütusevooliku ja liitmiku vahele. Ärge unustage vaakumvoolikut lahti ühendada. Allpool kaalume, миллин пики олема ВАЗ 2110 kütusevooliku rõhk.

Kui teete oma kätega kütuseklapis rõhku, rõhk peaks algama kasv alates 0,3 тервекс 0,7 Баар

Kui rõhk püsib paigal, korrake protseduuri.Juhtub, et pärast vajalike protseduuride seeriat jääb rõhk samaks. См. Tähendab, et regulaator на vigane ja seda ei saa enam parandada. См. Tuleb välja vahetada.

Kuidas need mõjutavad kütuse rõhuregulaatori rike mootori töötamisel?


Defektne regulaatorklapp ei kajastu mitte ainult tööl, vaid ka mootori päris käivitamisel. Hea Instrumendi korral ei lange rõhk kütusevoolikus pärast mootori seiskumist. Kui ventiilil on talitlushäire, langeb mootori seiskamise ajal rõhk kütusevoolikus.Mootor ei käivitu enne, kui sete on süsteemi täielikult täitnud. Ja alles pärast soovitud taseme saavutamist võivad ilmuda esimesed mootori käivitussignaalid. Kõik sõltub siin olevast aku võimsusest. Vastasel juhul mootor ei tööta. Seega, kui see ei hoia kütusevoolikus rõhku, näitab see tõrget!

Lisaks eeltoodule võib auto kiirendamisel tekkida gaasirikkeid, ebastabiilne tühikäigul töötamine ja mootori võimsuse üldine nõrgenemine.

Regulaatori asendamine ja makse efekt az 21 10 (ja muudes autodes)

Et hoida oma auto liikvel ega tekiks проблема kütuse rõhuregulaatoriga, peate määrama aega põhjalikuks ülevaatuseks.

1) Auto kapoti all avage otsiku kork, mis Wastutab kütuse rõhu kontrolli eest lõpus.


2) Võtke spetsiaalne Metallist kaitsekork ja keerake pool ettevaatlikult liitmiku sisemisest õõnsusest välja.


3) Seejärel kinnitage sellele manomeetriga voolik. Kinnitage см. Klambriga liitmikule. Pärast seda on väärt mootor käivitada ja kontrollida rõhku, mida manomeeter näitab.См. Ei tohiks olla kõrgem 325 кПа ( 3,25 baari ).


4) Ühendage vaakumvoolik ettevaatlikult rõhuregulaatori küljest lahti. Näete kohe, kuidas rõhk manomeetril suureneb. Kui seda ei juhtu, tasub seade asendada uuega. Parandamata seadet ei saa enam parandada. Kuidas aga kütuse rõhuregulaatorit vahetada?!


5) Nüüd saate pisut vähendada elektrisüsteemi rõhku ja eemaldada RTD abil vaakumvoolik.Selleks peate lahti keerama kütuse äravoolutorude kinnitusmutri rõhuregulaatori külge.


6) На важа лахти керата какш полти, мисс киннитавад сеадме кютусэвоолику кюльге.


7) Nüüd saate regulaatori ise kütuse äravoolutorust eemaldada. Kui rõngas ei lahti kohe ja jääb kaldteele, eemaldage see. Enne paigaldamist pannakse см. Регулирующий. Регулирующий орган Tuleb paigaldada Wastupidises järjekorras, järgides täpset järjestust.

8) Selles järjekorras on paigaldatud ka uus regulaator. Varem kontrollitakse selle kasutuskõlblikkust ja alles seejärel kogutakse. Pärast installimist kontrollige selle toimimist ja hooldatavust.


Nii et nüüd teate kütuse rõhuregulaatori rikke põhjuseid ja kuidas kütuse rõhuregulaatorit asendada. Kõige tähtsam on mitte kiirustada ja järgida toimingute jada.

Te vajate: kuusnurka «5», mutrivõtit «24», manomeetrit (võib olla buss).

1. Keerake kontrollimiseks lahti liitmiku pistik kütuse rõhk kaldtee lõpus. Pange tähele, et kütuse rõhu kontrollimiseks на düüsi pistikusse paigaldatud O-rõngas. Kui rõngas on rebenenud või kaotanud elastsuse, vahetage see või kogu kork välja.

2.Kinnitage rehviklapi Metallist kaitsekorki kasutades keeratav pool (sama mis rehvis) kinnitusest lahti.

3. Ühendage manomeetriga voolik liitmikuga (võite kasutada rehvirõhu mõõtjat).Kinnitage voolik liitmiku kaelarihma külge. Käivitage mootor ja kontrollige manomeetri abil rõhku.

4. Ühendage vaakumvoolik lahti rõhuregulaator . Sel juhul peaks rõhk manomeetril tõusma 20-70 кПа (0,2-0,7 кгс / смг). Vastasel juhul asendage rõhuregulaator .

5.Vähendage survet toitesüsteem .

Keerake kütusevooliku rõhuregulaatori kinnitamiseks бормотала ära.

6. Pöörake kaks rõhuregulaatori kinnituspolti ära kütuseraud .

7. Eemaldage regulaatori liitmik ettevaatlikult kütusevooliku aukust ...

8 .... ja eemaldage regulaator lahutades selle kütusevoolikust.

9. Paigaldage rõhuregulaator Wastupidises järjekorras, olles eelnevalt määrinud O-rõngad bensiiniga. Asendage reenenud või lahti elastsed rõngasrõngad.

Selles artiklis saame teada, mis on kütuse rõhuregulaator (RDT) ja kuidas см. Asendatakse. Niisiis, RTD eesmärk on tagada, et igas töörežiimis püsiks kütusesüsteemis püsiv rõhk.

Seadme ja selle eesmärgi kirjeldus

RDT на kütusetorusse paigaldatudmbraanventiil. Niisiis, ühelt poolt tekitatakse sellel bensiini rõhk ja teiselt poolt vedrud, aga ka sisselasketorustiku õhk.

Kui mootor järsult seiskub, ei tööta ventiil täielikult ja sellises olukorras ei lasta kütust paaki, mille tagajärjel rõhk kütusesüsteemis suureneb. См. Arv на nõutud 2 asemel 3–5 кг / см².

Ja 5 кг / см² mõjutab kütuse kogust, mis siseneb põlemiskambrisse pihustite kaudu.

Düüsi kaudu tarnitud kütuse maht rõhul 4 кг / см² при параметре suurem kui 2,5 кг / см², mis mõjutab selle ületamist märkimisväärselt.

Sel juhul ei põle bensiin täielikult, kuna täisväärtusliku põleva segu koostis peaks sisaldama ühte osa kütust, aga ka 14,7 osa õhku.

Kui klapp ei hoia, siis ringleb kütus vabalt läbi kütusesüsteemi, mis viib rõhu langseni ja kui mootor vajab suurenenud kiiruse suurenemisel kütust, siis sellest ei piisa. Sel juhul mõjutab kütuse puudumine võimsust märkimisväärselt, seda on võimatu lahti keerata.

Mootori seiskumise hetkel peab rõhk süsteemis olema muutumatu, kuid kuna tagasilöögiklapp ei suuda seda hoida, on vaja käivitamisel starterit pikka aega keerata, et luua optimaalõäivkitamuseh motouse.

туннель Võimalikud kahjustuse, использованный

Kui kütuse rõhuregulaator mingil põhjusel teatud funktsioone ei täida, saab seda kindlaks teha märkide abil:

  • Mootori ebastabiilne töö võib tühikäigul seisma jääda, ehkki tundub, et kütuse tase on piisav, kõik süsteemid töötavad.
  • Väntvõlli suurenenud või vähendatud kiirus;
  • Мотор "Каотаб гаасиховастику реагеримисэ".
  • Tilgumiste ja tõmbluste esinemine töötavas mootoris sõidu ajal.
  • Gaasi läbisõidu suurenemine võrreldes varasemaga;
  • Suurenenud CO ja CH heitkogused.
  • Mootori käivitamine на väga keeruline, kuid см. Omadus ei ilmne alati selgelt.

Kui регулятор на muutunud täiesti kasutamiskõlbmatuks, tõuseb kütuse rõhk. Niisiis, ВАЗ-2110 auto normi asemel, mis на 2,5-3,3 кг / см², jõuab см. 4-5-ni või rohkem.Lühike, kuid väga informatiivne video, kuidas seda tüüpi regulaator töötab.

Seega hakkab kütusepump väljastama rohkem bensiini, mis ei põle täielikult ära ja ületamine on tagatud. Muidugi nõuab selline regulaator võimalikult kiiresti asendamist.

Kui kütuse rõhuregulaator ei anna soovitud kokkupuute taset või ei hoia, siis viib vajaliku kütusesurve taseme puudumine asjaolu, et normaalset kütusevarustust pole ja VAZ-2110ir on või kütusesurve, lucia vaz-2110 hakumaanda, luvi.

Lisaks ei suuda starter mootorit kiiresti üles kerida, peate selle korduvalt sisse lülitama. На arusaadav, et andurist на näha gaasi ületusi.

Kuid mõnikord hakkavad need tunnistused valetama, siis ei saa te enam tegelikku kulu välja selgitada. Olukord on võimalik, kui seal on pool paaki bensiini ja indikaatorite järgi on kütus peaaegu null.

Seega võib vooluandur teid segadusse ajada, enne kui kiirustate regulaatori välja vahetama, peate veenduma, et kütuse taset näitav seade töötab. Tuleb meeles pidada, et sellega на ВАЗ-2110 проблема väga sageli.

Kui leiate, et ta petab, peate võib-olla kütuseanduri kohandama või täielikult välja vahetama.

ТТА контроллимине

Niisiis, kui anduriga on kõik korras, kuid seal on ülemäärane kütusekulu ja muud rikked, mis näitavad, et regulaator on lest, siis peate seda kontrollima.

Seda tehakse järgmiselt:

  1. Kütuse rõhu reguleerimise eest Wastutav düüsi pistik on lahti keeratud.Kui tihendusrõngas на katki või см. Полюс enam elastne, vajab см. (Ja võib-olla kogu pistik) väljavahetamist.
  2. Järgmisena keeratakse rullik liitmiku küljest lahti, seda tehakse nagu iga rehvi puhul.
  3. Rehvirõhumõõturi abil, mis kinnitatakse liitmiku klambriga, mõõdetakse löögitaset mootori töötamise ajal. Увидеть вершины олема normiga kooskõlas.
  4. Kui regulaatori vaakumvoolik on lahti ühendatud, tõuseb rõhk tavaliselt pisut. Kui see pole nii, siis на ВАЗ-2110 autol ainult üks väljapääs - tahke raketikütus tuleb asendada. Tavalise RDT hind ulatub keskmiselt 300 rublani, RDT analoogi maksumus по 600 руб.

Kuidas TTA asendatakse?

TTA asendamine toimub järgmises järjekorras:

  1. Vajalik on rõhu vähenemine kütusesüsteemis, kruvi keeratakse mutter, mis kinnitab kütuse toru RTD-le.
  2. Polt keeratakse mutrivõtmega «10» lahti, mis kinnitab otse õli taseme indikaatori juhttoru, toru eemaldatakse.
  3. Poldid, mis kinnitavad RDI kaldtee külge, on lahti.
  4. Liitmik eemaldatakse kütusetorustikust, RDT eemaldatakse.
  5. Uue regulaatori paigaldamisel on soovitatav määrida rõngasrõngad bensiiniga.

Tulevikus ärge unustage vaadata kütuse taseme andurit. Suure vooluhulga tuvastamise ajal на võimalik kahtlustada, et tehti vale asendamine, ja см. На vajalik täpsemaks teostamiseks.

Igas mootori kütusesüsteemis на kütusepump. Hiljuti paigaldatud bensiinimootoritesse kütusepumbad elektritüüpi, mehaanilised näidised на juba vananenud ja tänapäevastes sõidukites neid enam ei kasutata. Mehaanilised gaasipumbad elavad oma elu eelmise sajandi autodel.

Elektrilise bensiinipumba jõudlus peaks olema selline, mis tagab katkematu kütusevarustuse igal mootori pöörlemiskiirusel ja koormusel. Kuidas oleks aga siis, kui mootor töötab tühikäigul või madalatel pööretel ning vaja läheb väikest osa kütust? Lõppude lõpuks на mootori jõusüsteemis suure koormuse korral tekkiv rõhk tühikäigul liiga suur. Ja liigne rõhk võib põhjustada taunitava tulemuse - kütusevoolikute purunemise või muud purunemised.Kütusesüsteemi normaalseks tööks на olemas kütuse rõhuregulaator.

Mis on kütuse rõhuregulaator?

Kütuse rõhuregulaator (RDT) на vaakumklapp, см. Möödub liigsest kütusest tagasivoolu kaudu kütusepaak. RTD на корпусе, milles asuvad klapp ,mbraan ja vedru. Ka korpuses on kolm järeldust: kaks järeldust kütuse läbimiseks regulaatori kaudu, kolmas on ühendatud sisselaskekollektoriga. Mootori pöörlemiskiiruse suurenemisega ületab kollektoris (kolmandal väljundil) tekkinud vaakum vedru jõu ja liigutabmbraani, avades seeläbi klapi. Liigne kütus pääseb juurde teisele väljundile ja läheb tagasi bensiinipaaki. Sageli nimetatakse RDT-d ka tagasilöögiklapiks.

Tavaliselt asub tagasilöögiklapp kütuseredelil ja see võib sisestada ka toitesüsteemi kütuse tagasivooliku.

Kütuse rõhuregulaatori talitlushäire põhjused

RTT-st võib väljuda mitmel põhjusel. Näiteks autodes vene toodang defktsed osad puutuvad kokku. Välismaiste mudelite puhul на abielu palju vähem, kuid defktse TTA-ga saate osta mitteoriginaalse varuosa.

Põhimõtteliselt puruneb tagasilöögiklapp loodusliku vananemise tõttu. Олетаме, и см. Выиб джухтуда пэраст сада тухат выи енам дзёоксу. Tuleb märkida, et tagasilöögiklapi rikked pole tavalised. Kõige sagedamini kahaneb RTD aeg-ajaltmbraan, harvemini klapi kiilud ja veelgi harvemini vedru puruneb või nõrgeneb.

Anduri rike võib ilmneda madala kvaliteediga bensiini tõttu. Näiteks talvel oli kütus veega üle ujutatud ja vesi sattus regulaatorisse. Juhuks kütusefilter õigeaegse vahetamiseta satub mustus toitesüsteemi osadesse, sealhulgas regulaatorisse. Сел juhul на кыйге sagedamini RDT-klapi kiilud. Mis saab kevadega olla, on raske ette kujutada, kuid ilmselt juhtub selle jaotusi mõnikord.

Kütuse rõhuregulaatori tüüpilised rikked

Milliste märkide abil saab kindlaks teha, et TTA ei tööta:

  • mootorit на väga raske käivitada, peate pikka aega starterit keerama ja samal ajal hoidma gaasipedaali allavajutatud, nii et mootor käivitub;
  • mootor на tühikäigul ebastabiilne või väga madal, mootor sageli seiskub.Самал аджал эи выта ​​та улдсе выйму, куи гааси проовида, саадаксе сугав эбаыннестумине;
  • rämpsposti mootor muutub dramaatiliselt, см. На eriti märgatav tühikäigul:
  • kütus lekib kütusevoolikutest. Katsed klambrite pingutamist ja vahetamist, voolikute vahetamist ei aita.

Kuidas kontrollida kütuse rõhuregulaatori töökindlust

Kütuse rõhuregulaator ei kehti elektriliste andurite kohta ja seda ei saa Instrumentide abil kontrollida. Tuleb märkida, et RDT-d ei ole lahti võetud ega remonditud. Keegi kirjutab, et kütuse tagasilöögiklappi на võimalik parandada. Тахаксин наха, куйдас см. В vлджа наеб джа куст саате ремондикомплекти оста. Reeglina на TTA odav ja isegi sel põhjusel ei tohiks seda remontida, kui see oleks remondiks sobiv.

Regulaatori õigsust saate kontrollida, kontrollides rõhku kütusesüsteemis. Tavaliselt tehakse seda mehaanilise manomeetriga, mis on ühendatud mootori toitesüsteemiga.

Mõõtmine toimub järgmiselt:

  1. ühendage manomeeter kütusesüsteemiga;
  2. käivitage mootor ja vaadake manomeetrit.

Sõiduauto tavapärane rõhk süsteemis on tavaliselt 3 кг / см2. Mootori seiskumisel ei tohiks rõhk kohe langeda - регулятор blokeerib tagasivoolu. Kui mõõtmisnõel läheb kiiresti nulli, на RTD tõenäoliselt vigane.

Veel üks viis kontrollida: kui saate mootori töötamise ajal kütuse tagasivoolu voolikut pigistada, siis toimiva regulaatori abil peaks rõhk kütusesüsteemis tõusma. Seadme noole näit sõltub kinnitusastmest. Kuid on ka selliseid välismaiseid autosid, kus tagasivoolu joon pigistada ei õnnestu - kummivoolikute asemel на Metalltorud või voolikud on väga lühikesed.

Mõnel juhul на pärast tagasivoolu vooliku pigistamist võimalik RTD tõrkeid kontrollida ilma manomeetrita. Kuid seda ainult ühe märgiga - kui mootor on troit ja see ei arenda üldse pöördeid. Kui tagasivoolutoru kinnistamisel hakkavad kõik silindrid töötama ja mootor saavutab vajaliku võimsuse - kindel tahke raketikütus on kindlasti vajalik, tuleb see välja vahetada.


Расположение предохранителей и реле. Не работает бензонасос на Chery amulet Принцип работы бензонасоса на Chery amulet

Большинство электрических цепей в автомобиле защищены предохранителями.Сильные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, расположенных в салоне под панелью приборов с левой стороны, в моторном отсеке рядом с аккумулятором и на брызговиках двигателя.

Большинство предохранителей установлено в блоке крепления предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в таблице. 10.1.

Таблица 10.1. Назначение предохранителей и реле, установленных в монтажном блоке в салоне

Номер предохранителя / реле Сила тока, А Назначение предохранителей / реле
F1 10 Фонарь освещения номерного знака
F2 20 Обогрев заднего стекла
F3 30 Вентилятор отопителя
F4 10 Не используется
F5 20 Не используется
F6 30 Электрические стеклоподъемники, центральный замок
F7 10 Подсветка комбинации приборов
F8 10 Фонари заднего хода, датчик скорости
F9 15 Привод люка
F10 20 Выключатель ближнего / дальнего света
F11 15 Стеклоочиститель
F12 10 Не используется
F13 15 Противотуманные фары и фары
F14 30 Термовыключатель
F15 10 Указатели поворота
F16 20 Привод зеркала заднего вида
F17 15 Муфта привода компрессора кондиционера
F18 15 Освещение салона, освещение бардачка, аудиосистема
F19 10 Комбинация приборов
F20 15 Не используется
F21 15 Звуковой сигнал
F22 10 Стоп-сигналы
F23 15 Прикуриватель
F24 10 Сигнализация
F25 30 АБС
F26 30 АБС
R1 - Реле стеклоочистителя
R2 - Реле аварийной сигнализации

Таблица 10. 2. Назначение предохранителей и реле, установленных в моторном отсеке на правом брызговике

Таблица 10.3. Назначение предохранителей и реле, установленных в моторном отсеке на левом брызговике

Таблица 10.4. Назначение силовых предохранителей

Под капотом Cherie Amulet установлены блоки предохранителей:

  • на левом брызговике;
  • под коробкой воздухозаборника;
  • на правом брызговике;
  • у АКБ.

Их расположение отмечено на фото пронумерованными стрелками:

  1. Блок защиты кондиционера и фар.
  2. Блок защиты вентилятора охлаждения.
  3. Блок защиты цепи питания.
  4. Блок защиты системы впрыска топлива.

Защита кондиционера и фар

Добраться до элементов, защищающих электрические цепи фар и кондиционера, можно, сняв крышку блока.Для этого достаточно нажать на две боковые защелки.

Снятие крышки открывает доступ к реле и предохранителям.

Их назначение указано в таблице.

Предохранители вентилятора охлаждения

Доступ к защитным элементам электрических цепей охлаждающих вентиляторов открывается после снятия крышки агрегата. Открывается нажатием на боковые защелки.

Под крышкой находятся плавкие вставки и реле, назначение которых указано в таблице.

Защита силовой цепи

Плавкие вставки, защищающие силовые цепи бортовой сети автомобиля, расположены на плюсовой клемме аккумуляторной батареи, их назначение указано в таблице.

Предохранители системы впрыска топлива

Предохранители системы впрыска топлива расположены под капотом воздухозаборника. Для замены перегоревшей плавкой вставки необходимо извлечь блок из-под короба подачи воздуха, предварительно открутив гайку крепления его кронштейна.

Размещение элементов в нем указано на фото, а их назначение указано в таблице.

Проверка и замена предохранителей

Водители вспоминают о предохранителях только в случае выхода из строя какого-либо электромеханического узла или электронного устройства, которым оснащен их автомобиль. Устранение неисправностей в этих случаях начинается с проверки плавких вставок в соответствующих блоках. Прежде чем приступить к проверке, вам необходимо:

  1. Выключите зажигание, повернув ключ в положение «0» (LOCK).
  2. Обесточьте все включенные электроприборы, которые могут работать при выключенном зажигании.

Затем нужно найти предохранитель, защищающий вышедший из строя прибор, и осмотреть его. Неисправный предохранитель определяется по перегоревшей вставке, видимой сквозь прозрачный корпус. Вытащить перегоревшую плавкую вставку из гнезда можно с помощью специального пинцета, который закрепляется в блоке предохранителей, установленном в салоне автомобиля Chery Amulet. Заменив его, проверяют работоспособность вышедшего из строя устройства.

Совет! После проверки элемента, защищающего цепь вышедшего из строя устройства, специалисты рекомендуют проверить все предохранители в блоке. Только убедившись, что все они исправны, можно переходить к дальнейшему устранению неисправностей.

Есть несколько правил, с которыми необходимо ознакомиться перед началом замены плавких вставок:

  1. Если вместо перегоревшей установить вставку, рассчитанную на меньшую силу тока, то она может сразу сгореть.Но это не будет свидетельствовать о неисправности.
  2. Установка нового предохранителя с большей силой тока, чем перегоревший, значительно увеличивает риск выхода из строя устройства, которое он защищает.
  3. Если только что установленная плавкая вставка с соответствующим номиналом тока мгновенно перегорает, то это свидетельствует о наличии серьезной неисправности, которая может даже привести к возгоранию проводки.
  4. Если при обнаружении неисправного предохранителя предохранитель необходимого номинала не обнаружился, то можно взять подходящий из числа задействованных, но защитных устройств, без которых можно какое-то время обойтись (прикуриватель, магнитола магнитола, освещение салона и т. д.).

Важно! Блоки предохранителей Chery Amulet могут конструктивно отличаться от описанных выше. Это связано с изменениями, внесенными в конструкцию и оснащение автомобиля в разные годы его выпуска. По тем же причинам их количество и расположение могут отличаться.

  • Блок предохранителей Lancer 9
  • Фильтр воздушный Лада-Ларгус
  • Как выглядит ШРУС: фото ШРУС
  • Отзывы на ШРУС Febest

Описание предохранителей: расположение, схемы, цена

Схема установки предохранителя

Маркировка / обозначение За что отвечает (с описанием)
Ф (Ф-1) / 20 Спидометр, тахометр, датчики
Ф (Ф-2) / 5 Бронирование
Ф (Ф-3) / 10 Бронирование
Ф (Ф-4) / 10 Бронирование
Ф (Ф-5) / 20 Автомобильный сигнал
Ф (Ф-6) / 30 центральный замок
Ф (Ф-7) / 30 Бронирование
Ф (Ф-8) / 20 Электросистема
Ф (Ф-9) / 10 Стеклоочистители
Ф (Ф-10) / 10 Омыватели фар
Ф (Ф-11) / 10 Омыватель заднего стекла
Ф (Ф-12) / 10 Топливная аппаратура (опция)
Ф (Ф-13) / 30 Контроллер АКПП
Ф (Ф-14) / 30 Печка, прикуриватель, освещение салона
Ф (Ф-15) / 10 Автомобильная розетка
Ф (Ф-16) / 15 Дополнительная электрическая сеть
Ф (Ф-17) / 15 Авария, поворотники
Ф (Ф-18) / 20 Бронирование
Ф (Ф-19) / 20 Обогрев заднего стекла
Ф (Ф-20) / 20 Датчик кислорода
Ф (Ф-21) / 20 Бронирование
Ф (Ф-22) / 20 Стеклоподъемники
Ф (Ф-23) / 20 Система стабилизации обменного курса
Ф (Ф-24) / 20 АБС (АБС)
Ф (Ф-25) / 15 Бронирование
Ф (Ф-26) / 15 Бронирование
Ф (Ф-27) / 20 Освещение перчаточного ящика
Ф (Ф-28) / 15 Вентилятор отопителя (плита)
Ф (Ф-29) / 15 Система кондиционирования
Ф (Ф-30) / 20 Топливная система, реле топливного насоса
Ф (Ф-31) / 15 Система безопасности
Ф (Ф-32) / 20 Бронирование
Ф (Ф-33) / 20 Датчик трансмиссии
Ф (Ф-34) / 20 Зеркала боковые
Ф (Ф-35) / 20 Стоп-сигналы
Ф (Ф-36) / 20 Зарезервировано
Ф (Ф-37) / 20 Зарезервировано
Ф (Ф-38) / 20 Зарезервировано
Ф (F-39) / 20 Зарезервировано
Ф (Ф-40) / 20 Зарезервировано
Ф (Ф-41) / 20 Дополнительно
Ф (Ф-42) / 20 Дополнительно
Ф (Ф-43) / 20 Дополнительно
Ф (Ф-44) / 20 Дополнительно
Ф (Ф-45) / 20 Дополнительно
Ф (Ф-46) / 20 Дополнительно

Расположение реле - выключателей

Обозначения Кто отвечает за что / что предоставляет
МК 1 Подсветка
МК 2 Освещение салона
МК 3 Реле омывателя лобового стекла
МК 4 Бронирование
МК 5 Бронирование
МК 6 Электронный блок управления трансмиссией
МК 7 Бронирование
МК 8 Бронирование
МК 9 Бронирование
МК 10 Стоп-сигналы
МК 11 Фара
МК 12 Дроссельная заслонка
МК 13 Стеклоподъемники
МК 14 Задний противотуманный фонарь
МК 15 Зажигание
МК 16 Топливная аппаратура
МК 17 Электрооборудование
МК 18 Бронирование
МК 19 Контактная пластина для задних фонарей, стоп-сигналов
МК 20 Блок цифровых датчиков

Цена оригинального монтажного блока с предохранителями для автомобиля Chery Amulet от 4500 руб. , Аналогов от 3800 руб., Реле - прерывателей от 450 руб. / Шт.

Признаки неисправности предохранителей на Cherie Amulet

  • Между предохранителями пробегает искра из-за слабого контакта, выгорающий плавильный элемент;
  • В месте установки агрегата слышен запах расплавленного, горелого пластика;
  • Индикатор сигналов неисправности оборудования на панели приборов;
  • При активации питание оборудования неактивно.

Причины выхода из строя предохранителей на Cherie Amulet

  • Несоблюдение сроков технического осмотра автомобиля;
  • Покупка неоригинальных запчастей;
  • Нарушена технология монтажа;
  • Деформация монтажного блока;
  • Короткое замыкание в электропроводке;
  • Повреждение изоляции силовых кабелей;
  • Ослабление контактов на клеммах;
  • Окисление концевых выключателей.

Замена предохранителя Chery Amulet

Подготовительный этап:

  • Пинцет пластиковый;
  • Отвертка;
  • Набор новых модулей, реле - переключатели;
  • Дополнительное освещение по необходимости.

Последовательность действий при замене в салоне:

  • Открываем водительскую дверь, с левой стороны руля отламываем пластиковую крышку, под которой устанавливается монтажный блок;
  • Найдите модуль по серийному номеру, удалите его пластиковым пинцетом;
  • Вставьте новый предохранитель на прежнее место, закройте крышку.

Для замены модулей в моторном отсеке необходимо:

  • Установить машину по периметру ремонтной зоны, нажать на стояночный тормоз, зафиксировать задний ряд колес противооткатными упорами;
  • Открываем капот, снимаем клеммы питания. Справа за аккумулятором (аккумулятором) находится монтажный блок с релейными выключателями. Осторожно откройте пластиковую крышку, снимите реле, замените на новое.

По аналогии заменяем реле-прерыватели, установленные за воздухозаборником, за выпускным коллектором силового агрегата.

Срок службы реле-выключателей больше предохранителей, поэтому их редко меняют. Как правило, после ДТП, столкновения, деформации кузова, монтажного блока.

Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в Интернете.

Специалисты по обслуживанию рекомендуют проверять монтажный блок на влажность после длительных поездок по лужам. Просушите, при необходимости продуйте сжатым воздухом. Избегайте образования и накопления конденсата в пластиковом корпусе.

Покупайте запчасти, расходные материалы в сертифицированных точках продаж, официальных представительствах, дилерских центрах.

Средний срок службы оригинальных предохранителей, реле-переключателей на Chery Amulet составляет 65 тыс. Км.

Очень неприятный момент, когда двигатель внезапно останавливается, особенно когда это происходит вдали от населенных пунктов. Причин таких проблем может быть много, и одна из них может заключаться в отказе бензонасоса.

Среди причин его поломок можно выделить две, наиболее актуальные, это:

  • Механическое повреждение, чаще всего засорение топливного фильтра в насосе;
  • Проблемы с его электрической частью.
  • Не будем останавливаться на засорении фильтра, а подробнее рассмотрим проблемы с электрической частью.

Как найти и устранить проблему

При включении зажигания некоторое время должен быть слышен шум работающего электродвигателя топливного насоса. Его отсутствие - косвенное подтверждение возникающих проблем в топливной системе. Для их обнаружения желательно иметь в своем распоряжении автомобильный тестер или мультиметр, а также уметь ими пользоваться.Проверка должна начинаться с блока предохранителей и реле, которые находятся в коробке воздухозаборника. Их всего три и два реле.

Проверь их все, а потом реле. Один из них напрямую включает в себя топливный насос, а второй является основным для топливной системы. Для проверки их можно заменить новыми; хорошо подходят такие устройства от автомобилей ВАЗ на четырех ножках. В том случае, если проверка предохранителей и замена реле не устранили проблему, придется продолжить поиски дальше.Теперь нужно добраться до бензонасоса.

В открытом багажнике поднимите коврик с правой стороны, чтобы получить доступ к топливному насосу. Для этого откручиваем и снимаем крышку, которой она закрывается. Это возможно, открутив три винта. Проверка начинается с отключения электрического разъема с проводами и проверки наличия напряжения питания на его контактах. Обратите внимание на наличие «массы» в этом разъеме, это толстый провод коричневого цвета. Если проблема с напряжением не обнаружена, необходимо проверить топливный насос.

Автоэлектрики

рекомендуют в некоторых случаях обратить внимание на установленную автосигнализацию, особенно если она не была установлена ​​на заводе производителя автомобиля. Некоторые установщики блокируют питание помпы с помощью автосигнализации. Также из виновников подобных проблем нельзя исключить электронный блок управления системами силового агрегата.

Chery Amulet ›


Бортжурнал›
будьте осторожны если сняли бензонасос

прошлым летом при подключении дополнительной массы к бензонасосу решил достать бензонасос и проверить состояние сетки фильтра, что с поплавком, руки чесались 🙂 сетка оказалась нормальной , поплавок на месте, лазить туда не пришлось.Открутил деревянным бруском и молотком, как в инструкции, поставил все на место, закрутил руками пластиковую гайку и потом бруском подтянул вверх. Через месяц на заправке я залил горло, и вдруг бензин вылился из машины примерно как из бутылки, мы с заправщиком сошли с ума, отодвинули амулет от помпы в сторону, он накрыл болезненная лужа с песком. Я понял, что виноват винтовой колпачок, но мне интересно, не треснула ли шейка на резьбе... в багажнике довольно много вещей, бензин продолжает литься из-под амулета. Объем, который попадает в верхнюю гильзу бензобака, вылился. В гараже открутил крышку, вынул бензонасос, все проверил фонариком, резьба в норме, резинка не подошла правильно, так не видно но видимо поставила все на место смазала резьбу так что они без проблем скользят и тоже затягиваются, тестировал залив уже в гараже под горло бензина из канистры, все сухо! Вот так, если не класть резинку аккуратно, а то при скручивании она оторвется и можно сгореть.Будь осторожен!
И не надо просто лазить, почитав форум, не мешает механизму работать!

Amuletic ›


Блог›
Chery Amulet Топливный насос

Доброго времени суток всем амулетам и автолюбителям. Эта статья будет посвящена бензонасосу автомобиля Амулет. Стал замечать, что за последние 3-4 месяца стала пропадать тяга (особенно внизу). Первым делом я проверил свечи и в итоге заменил их, так как старые уже были в ужасном состоянии.Тогда я решил проверить систему электроснабжения, позвонил на несколько СТО и в среднем мне выдали стоимость 100-120 грн. (для проверки давления и форсунок). Решил сам соорудить прибор для измерения давления топлива. Для этого купил топливный шланг диам. 8 мм (цена 80 коп за 1 см.), Манометр жидкостный (сантехнический, самый дешевый), скребки и арматура в магазине сантехники. Общая стоимость вложений 90 грн.

Прибор для измерения давления топлива в рампе
Первое измерение на холостом ходу показало значение 3.3 бара - очень мало. Было ясно, что проблема с бензонасосом. После выключения зажигания давление упало практически мгновенно - проблема с регулятором давления топлива.
Сбежал в китайский магазин запчастей, где выяснилось, что запасных насосов и регуляторов для Амулета нет (полный топливный модуль стоит 1300 грн). Конечно, следующим шагом будет Интернет. Поднявшись минут 10-15, нашел отличную подсказку, что помпа подходит от ВАЗ-2110, а регулятор - от ВАЗ-2170 Приора.После этого все было куплено и установлено в модуль бензонасоса.

Топливный насос

Забыл сфотографировать регулятор давления топлива, но модель РДТ-380 (3,8 бар, 3,5 бар у родной). Становится идеальным без каких-либо нюансов. При замене насоса возникают трудности - снять и установить топливные шланги в модуле на новом насосе. И будьте очень осторожны с поплавком (чтобы не погнуться) и резиновым уплотнительным кольцом (может упасть в бак). Перед снятием модуля насоса обязательно снизьте давление топлива в системе (снимите фишку с модуля насоса и несколько раз запустите, пока топливо в системе не закончится и давление не упадет до 0).
После всех манипуляций завел машину и стало явно лучше - давление было 3,6-3,8 бар, двигатель стал работать мягче, тяга увеличилась, при этом расход не изменился (проверено на дистанции 400 км. ). Но все равно чего-то не хватало :). Решил заодно посмотреть на форсунки - они не очень хорошие. Снова лезем в сеть - а вот схемы самоочистки валом. Решила почистить сама, так как цена 300 грн.не очень порадовал, и руки росли ровно. Схему нашел, все купил: кнопка, лампочка ВАЗ самая дешевая, фишка на инжектор, очиститель карбюратора - все вместе 120 грн. Это устройство подключается к аккумулятору, а лампочка действует как балласт - чтобы снизить ток и не сжечь сопло. В этом случае блок питания не нужен. Экономия очевидна, и дополнительный опыт не помешает. Собрал схему, почистил и машина начала взлетать, теперь могу шлифовать асфальт :).Фото собранной подгонки, если интересно, скину позже.
Если статья понравилась и была интересна, или есть вопросы, пишите - помогу чем смогу. Всем удачи!

Блок предохранителей и реле

Многие автовладельцы знают, что блоки предохранителей и реле необходимы для устранения рисков отказа электрической системы из-за регулярных скачков напряжения. Таким образом, можно смело сказать, что элементы внутри агрегата обеспечивают не только безопасную работу, но и долгий срок службы транспортного средства.

Что касается Chery Fora, то этот автомобиль имеет следующие блоки предохранителей и реле:

  1. Главный. Находится под капотом автомобиля.
  2. Монтаж. Его можно найти под приборной панелью.

Более подробно каждый из представленных выше блоков будет рассмотрен ниже.

Основной

Этот блок находится под капотом автомобиля. Он содержит несколько предохранителей и реле, расположение которых показано на изображении ниже. Также после фото - таблица с расшифровкой основных элементов агрегата.

Схема предохранителей.

Обозначение Назначение
Автоматические выключатели
1 Регулирует работу блока управления ABS.
3 Отвечает за работоспособность приборной панели.
5 Обеспечивает подогрев сидений.
7 Регулирует работу стеклоочистителя.
10 Ответственный за работу кондиционера.
14 Регулирует работу цепи стартера.
19 Обеспечивает работоспособность топливного насоса.
25 Ответственный за прикуриватель в салоне.
33,34 Обеспечивает работоспособность дальнего света фар.
Реле
R1 Регулирует работу электронного блока управления.
R3 Ответственный за стартер.
R4 Отвечает за работу замка зажигания.
R8 Регулирует работу кондиционера.
R10,11 Обеспечивает работоспособность дальнего и ближнего света фар.

Также внутри блока есть резервные предохранители для подключения различных датчиков или устройств. Дополнительно можно отметить наличие элементов, обеспечивающих работу люка на крыше, трансмиссионной цепи.

Монтажный блок

Чтобы осмотреть составные элементы монтажного блока, необходимо снять крышку блока. Для этого нужно выключить зажигание и открутить болты, которые надежно крепят крышку к блоку.

В основном предохранители этого блока отвечают за работу систем и устройств в салоне. К ним относятся элементы, обеспечивающие своевременную подачу стоп-сигнала, регулирующие обогрев стекол, а также отвечающие за обогрев передних и задних сидений.Без предохранителей и реле монтажного блока не удалось бы зарядить телефон или запереть двери. Также с помощью этих элементов обеспечивается работа стеклоподъемников.

Замена

Эксплуатация автомобиля не всегда проходит без поломок. Нередки случаи выхода из строя тех или иных устройств или датчиков, что приводит к необходимости их замены. Однако перед обращением в СТО рекомендуется обратить внимание на исправность предохранителей, ведь именно они обеспечивают исправность элементов автомобиля.

Кроме того, вы можете заменить предохранитель самостоятельно, не прибегая к помощи профессионалов. Для этого нужно учитывать несколько правил:

  1. Перед началом работ необходимо выключить зажигание, а также убедиться, что клеммы АКБ отключены. Это необходимо сделать, чтобы исключить риск поражения электрическим током во время замены.
  2. Замена элемента должна производиться специальными щипцами или пинцетом с прорезиненными наконечниками. Использование металлических инструментов запрещено из-за возможного повреждения электрической цепи.
  3. Перегоревший элемент необходимо заменить предохранителем того же номинала. Несоблюдение этого правила может привести к возгоранию цепи.

Последовательность действий по замене предохранителя в блоке представлена ​​ниже:

  1. Первым делом, как уже отмечалось, выключается двигатель и отключается аккумулятор.
  2. Далее приступаем к демонтажу крышки. Для работы потребуются дополнительные инструменты, так как крышка надежно фиксируется к блоку саморезами и специальными креплениями.
  3. После снятия крышки прибор проверяется на предмет повреждения элемента. Корпус неисправного предохранителя отличается от целого темным цветом. Такой оттенок он приобретает из-за того, что внутри стихии произошел пожар, а тело просто обуглено.
  4. При обнаружении неисправного предохранителя его заменяют. Для этого практически каждый автовладелец носит с собой комплект запасных предохранителей и реле.
  5. По окончании работы крышка монтируется обратно и включается зажигание.

Если проблема была только в неисправном предохранителе, все системы в автомобиле снова будут работать. Если результата добиться не удалось, то проблема гораздо серьезнее. И в этом случае лучше обратиться за помощью на СТО.

Таким образом, автомобиль Чери Фора - нестандартный автомобиль нового поколения, оснащенный двумя блоками предохранителей и реле. С их помощью обеспечивается надежная работа машины, что приводит к увеличению срока ее службы. Любая поломка предохранителя требует своевременной замены, с которой справится любой автовладелец.

Очень неприятный момент, когда двигатель внезапно останавливается, особенно когда это происходит вдали от населенных пунктов. Причин таких проблем может быть много, и одна из них может заключаться в отказе бензонасоса.

Среди причин его поломок можно выделить две, наиболее актуальные, это:

  • Механическое повреждение, чаще всего засорение топливного фильтра в насосе;
  • Проблемы с его электрической частью.
  • Не будем останавливаться на засорении фильтра, а подробнее рассмотрим проблемы с электрической частью.

Как найти и устранить проблему

При включении зажигания некоторое время должен быть слышен шум работающего электродвигателя топливного насоса. Его отсутствие - косвенное подтверждение возникающих проблем в топливной системе. Для их обнаружения желательно иметь в своем распоряжении автомобильный тестер или мультиметр, а также уметь ими пользоваться. Проверка должна начинаться с блока предохранителей и реле, которые находятся в коробке воздухозаборника. Их всего три и два реле.

Проверь их все, а потом реле. Один из них напрямую включает в себя топливный насос, а второй является основным для топливной системы. Для проверки их можно заменить новыми; хорошо подходят такие устройства от автомобилей ВАЗ на четырех ножках. В том случае, если проверка предохранителей и замена реле не устранили проблему, придется продолжить поиски дальше. Теперь нужно добраться до бензонасоса.

В открытом багажнике поднимите коврик с правой стороны, чтобы получить доступ к топливному насосу.Для этого откручиваем и снимаем крышку, которой она закрывается. Это возможно, открутив три винта. Проверка начинается с отключения электрического разъема с проводами и проверки наличия напряжения питания на его контактах. Обратите внимание на наличие «массы» в этом разъеме, это толстый провод коричневого цвета. Если проблема с напряжением не обнаружена, необходимо проверить топливный насос.

Автоэлектрики

рекомендуют в некоторых случаях обратить внимание на установленную автосигнализацию, особенно если она не была установлена ​​на заводе производителя автомобиля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
