Проверка снятого стартера от аккумулятора. Как проверить стартер не снимая с машины. Заводит двигатель, но при заведенном двигателе слышно металлическое жужжание

Автомобильный стартер по своим размерам не может составить конкуренцию мотору или , или хотя бы , однако не будь этого миниатюрного устройства в современном авто, все вышеперечисленные узлы были бы не более чем набором бесполезных агрегатов.Именно стартер выполняет пуск, старт двигателя, отсюда и название — стартер. Неисправности стартера ведут к неминуемым сложностям с запуском мотора, а порою и вовсе не позволяют сделать этого. Сегодня в рубрике » » я расскажу о стартере, о его неисправностях, причинах возникновения, а также способах диагностики этих самых неисправностей.

Что такое стартер я уже в двух словах рассказал, думаю, это устройство знакомо всем и нет смысла давать полное «книжное» определение этого узла. Вместо этого предлагаю поговорить о поломках стартера.

Неисправности стартера можно условно разделить на несколько категорий:

Механические .

К этой категории следует отнести неисправности, вызванные критическим износом, а также поломки, связанные с повреждениями, нанесенными в результате ударов или других повреждений, причиненных механическим путем.

Электрические . К этой категории можно отнести нарушения в электросети, неполадки в подаче электропитания и т. д.

Признаки неисправности стартера:

Стартер не крутит;
Стартер крутит, но коленвал не вращается;
Стартер щелкает, но не крутит;
Стартер крутит очень слабо и мотор не может запуститься;
Стартер крутит после того как мотор запущен.

Что проверять?

Проверить работу стартера в целом;
Проверить втягивающее реле;
Проверить якорь и щетки стартера;
Выполнить диагностику бендикса стартера.

Чтобы проверить стартер в целом необходимо его снять. Затем, используя , подключаем к стартеру провода, как показано на фото. Если во время проверки стартер заработал и начал вращение, то можно сделать вывод, что причина не в нем и что стартер рабочий.

Если же нет, продолжаем диагностику.

Проверка втягивающего реле

Подключаем одну «плюсовую» клемму к реле на корпусе стартера, а «минусовую» клемму цепляем на корпус стартера. После того как вы подадите ток на клеммы, рабочее втягивающее реле тут же выдвинет шестеренку наружу с характерным щелчком.

Проверяем якорь и щетки

Если предыдущие тесты не дали положительных результатов, следует продолжить проверку, следующие на очереди — щетки и якорь. Подаем напряжение 12 Вольт непосредственно на стартер, в обход втягивающего реле. Таким образом можно будет точно диагностировать неисправность обмотки якоря или щеток. Проверить щетки можно также при помощи мультиметра или обычной 12-вольтовой лампочкой. Подключаем провода к щеткодержателю и массе, если лампочка горит – щетки неисправны и подлежат замене.

Проверяем бендикс

Проверка бендикса также не требует особых навыков или инструмента. Берем бендикс и аккуратно закрепляем в тисках, и пробуем повернуть его, если муфта стартера поворачиваться только в одну сторону — бендикс исправен. Если же вращается в обе стороны, скорее всего, муфта неисправна.

Возможны ситуации, когда бендикс имеет серьезный износ, а его зубья слизаны или выкрошены, в таком случае бендикс просто не может войти в зацеп с маховиком. Выход один — замена бендикса стартера.

Стартер щелкает, но не крутит двигатель

Если во время попытки вы слышите отчетливые щелчки втягивающего реле, но мотор при этом не крутится, либо это происходит очень медленно и с трудом, то причина может быть следующая:

Ротор цепляет «плюс» статора;
Клинит втулка или вал двигателя;
Имеется короткое замыкание обмотки (ротора или статора).

Если стартер вообще не крутит убедитесь, что:

Отсутствует обрыв или замыкание удерживающей обмотки, для этого используем мультиметр;
Провода питания стартера целые.

При возникновении первых признаков неисправности стартера, тут же принимайте меры, любое промедление в итоге обернется против вас. В один «прекрасный» день, когда вы попытаетесь завести свой автомобиль, у вас просто ничего не получится и по «закону подлости» это произойдет именно тогда, когда вам ну оооочень нужен будет срочно автомобиль.

Как только вы заподозрите, что стартер «барахлит» — проверьте его работоспособность и при необходимости замените его либо сами, либо обратитесь за помощью на СТО.

Стартер — это один из основных узлов любого автомобиля. Без него запустить автомобиль достаточно сложно. В целом это надежные устройства, однако нередки ситуации, когда после поворота ключа в замке зажигания стартер никак не реагирует. А ведь вчера двигатель заводился буквально через несколько секунд. Если эта ситуация застала вас в дороге, можно оперативно узнать, как проверить стартер.

Виды неисправностей

Чтобы лучше понимать, что же случилось со стартером, следует разобраться в том, какие неисправности с ним могут случиться. Они могут быть механическими или же электрическими. К механическим поломкам относят те, которые случаются в результате износа или же деформации какого-либо из узлов. Среди причин — ошибки в процессе использования, отсутствие обслуживания, проблемы в электрической части.

Электрические неисправности связаны с проблемами в подаче напряжения к агрегату. В этом случае диагностика сводится к проверке отсутствия межвитковых замыканий, осмотру контактных групп и рабочих поверхностей в поисках возможных подгораний.

Признаки неисправности

Стартер редко ломается внезапно. О том, что есть проблемы с механической частью, сообщат различные посторонние звуки, несвоевременное срабатывание агрегата, посторонние запахи. Можно выделить несколько основных признаков, которые наиболее часто встречаются. Зная эти признаки, а также зная, как проверить стартер на работоспособность, можно быстро решить проблемы с ним.

Стартер крутит не постоянно

Но при этом электрический мотор узла вращается постоянно. В процессе пропусков можно слышать характерный треск и скрежет металла об металл. Среди возможных неисправностей можно выделить износ вилки, поломку демпферной пружины, износ шестеренки.

Что касается более точной диагностики, то агрегат нужно снимать. Зная этот симптом и другие, а также зная, как проверить стартер ВАЗа, можно быстро и легко починить устройство.

Стартер вращается, но двигатель не крутит

При этом не слышно никаких посторонних звуков. Чаще всего эти поломки связаны с вышедшей из строя вилкой. Точно узнать можно только после демонтажа и разборки стартера. Вилка имеет низкую цену, а заменить ее смогут даже начинающие автолюбители.

Двигатель заводится с металлическим скрежетом

В этом случае нужно тут же заглушить мотор.

Скорее всего, эти звуки вызываются залипшим втягивающим реле, заклинившей вилкой или шестеренкой. Более точно определить, что же случилось, можно после демонтажа и дефектовки.

Периодически срабатывает, но может и не работать

В данном случае помогает удар по механизму небольшим металлическим предметом — ударить нужно в заднюю часть корпуса. Если мотор заведется, то нужна замена щеток в стартере.

Стартер щелкает, но не крутит

В большинстве случаев причина в низком заряде аккумулятора. Напряжения батареи хватает только для того, чтобы сработало реле, однако контрактная пластина не замыкает пятаки, напряжение на мотор стартера не подается. Если с аккумулятором все в порядке, то возможно, есть подгорание пятаков или нет напряжения на силовом проводе.

Стартер вращается медленно при заряженном АКБ

Данная неисправность связана с износом втулки, с загрязнениями внутри электромотора стартера. Определить, что именно случилось, можно только после демонтажа и дефектовки.

Способ проверки реле

Если машина не заводится, то причины могут быть также и в поломке стартера. Если устройство исправно, то отверткой замыкают контакты втягивающего реле и стартер сработает. Если на исправном стартере в момент замыкания ничего не произошло, то необходимо проверять реле. Давайте посмотрим, как проверить втягивающее реле стартера.

Первое, что необходимо, — это демонтировать стартер. Далее вывод реле соединяют с плюсом аккумулятора. Корпус подключают к минусу. При исправном реле выдвинется шестеренка и будет слышен щелчок. Если же щелчка нет, то реле неисправно.

Среди причин выхода реле из строя можно выделить подгорание контактов, заклинивший по причине коррозии или грязи якорь, перегоревшие обмотки.

А вот как проверить втягивающее реле стартера без снятия? С помощью любимого всеми автомобилистами способа с отверткой. Ей замыкают контакты на корпусе стартера — должен прозвучать характерный щелчок. Если слышен щелчок и видно, как выдвинулась шестеренка, то стартер исправен.

Якорь стартера

Данный элемент представляет собой вал, сердечник. В его пазах находится коллектор, а также обмотка. Якорь периодически выходит из строя по причине замыканий в обмотке. Данная ситуация возникает при перегревах, когда узел работает от нового аккумулятора. В течение десяти секунд сила тока снижается, а стартер в этот момент перегревается, из-за чего и расплавляется обмотка. Определить, что в неполадках виновен именно якорь, можно только при осмотре.

Диагностика

Вот как проверить стартер, если есть подозрения на неработающий якорь. Подозревать это можно тогда, когда АКБ заряжена, а мотор стартера не крутится или крутится лишь немного. Якорь проверяют только в демонтированном виде.

Проверка заключается в следующем — мультиметром измеряют сопротивление между корпусом и обмотками якоря. Сопротивление должно быть в пределах нескольких мОм. Если сопротивление от 0 до нескольких Ом, то якорь неисправен.

А вот как проверить стартер в домашних условиях с помощью обычной лампочки. Лампу включают в разрыв через обмотку якоря и на массу. Лампа не должна загораться. Если она загорелась, это говорит о пробое щеток.

Вот еще один способ проверки. Нужно подключить ток с АКБ на стартер, но в обход втягивающего реле. Если электромотор работает, то проблем нет. Если нет, то проблемы либо с самим якорем, либо со щетками.

Проверяем якорь мультиметром

Чаще всего автовладелец не имеет в своем распоряжении дефектоскопа и контрольной лампы. Многие знают, как проверить стартер при помощи АКБ и мультиметра. Но этого вполне достаточно. Щетки, а также обмотки проверяются способом, описанным выше. А вот обмотки втягивающего реле проверяют в режиме измерения сопротивления — показатели должны быть небольшие.

Итак, стартер разбирают и меряют сопротивление между щетками и пластиной, корпусом и обмоткой стартера, пластинами коллектора и сердечником якоря, между корпусом и обмоткой на статоре. Также измеряют сопротивление между контактом отключения зажигания и постоянным +12 В — он есть на болте шунта подключения обмоток возбуждения. Если все исправно, то сопротивление будет не более 1-1,5 Ом.

Вот как проверить стартер мультиметром — проверяют сопротивление межу выводом зажигания и корпусом реле. Проверяют удерживающую обмотку втягивающего реле. Сопротивление должно составить 2-2,5 Ом.

Бендикс

Проверить бендикс достаточно просто, но агрегат нужно снять. В тисках аккуратно зажимают корпус обгонной муфты и пробуют крутить его в одну или другую сторону. Бендикс не должен вращаться. Если он все-таки вращается, то неисправна обгонная муфта.

Также бендикс может не сцепляться с маховиком, и стартер будет просто вращаться. Нередко бендикс может залечь или его зубья сточились. Оценить состояние зубьев можно визуально, а если механизм залег, то придется все разбирать и чистить.

Последовательность проверок

Если устройство не подает признаков жизни, то вот как проверить стартер на работоспособность.

Первым делом при помощи мультиметра измеряют напряжение АКБ. Нужно не менее 12 В, чтобы двигатель нормально запустился. Далее проверяют качество “массы”. проверяют массу на кузове авто и на корпусе двигателя, а также на стартере.

Если двигатель не запускается, можно провести еще и компьютерную диагностику — нередко стартер блокирует иммобилайзер. Неисправности АКПП также могут приводить к тому, что стартер будет молчать.

Далее проверяют контакты замка зажигания. Если есть неисправности в контактной группе, то напряжение не будет подаваться на втягивающее реле. Как проверить реле стартера, мы уже рассматривали, поэтому стоит также проверить и замок.

Демонтаж и диагностика

Первым делом нужно отсоединить минусовую клемму АКБ. Далее отсоединяют плюс батареи. Затем выкручивают крепления стартера и снимают его с кронштейнов. Вот как проверить снятый стартер.

Минус АКБ соединяют с корпусом, а плюс с болтом на втягивающем реле. Электромотор должен запуститься. Если не вращается, то неисправны щетки либо коллектор. Затем проверяют реле, пятаки и вилки. Минус АКБ соединяют с болтом реле, а плюс — с управляющим выводом. Должен быть щелчок. Вилка должна привести в движение бендикс. Электромотор должен вращаться.

Далее проверяют вал мотора на биение. Для этого его перемещают поперечно. Даже малейший зазор между валом и втулкой может привести к механическому контакту якоря и статора. Для того чтобы увидеть износ щеток, нужно полностью разобрать механизм. Для большинства моделей это не так трудно. Когда стартер разобран, проверяют износ вилки, износ бендикса, обмотку втягивающего реле.

Заключение

Итак, мы рассмотрели основные методы диагностики данного элемента. Зная, как проверить стартер на ВАЗе, можно исправить любой дефект и неисправность.

Качественно выполненный ремонт продлит жизнь этому механизму на долгие годы. Сколько проработает узел в итоге, зависит от качества запасных частей, а также от эксплуатации. Часто стартер выходит из строя по причине нарушения правил использования. Любой пуск двигателя не должен превышать десяти секунд. Если при работе появляется непонятный звук, а также наблюдается беспричинный сбой, лучше сразу выявить и найти корень проблемы. Необходимо постоянно контролировать контакты на втягивающем реле стартера автомобиля.

Не крутится стартер (или крутится медленно, рывками). Ситуация к сожалению, нередкая. С чего начинать поиск неисправности?

Понятное дело, аккумуляторную батарею проверяем в первую очередь. Убедились в нормальном ее заряде, но стартер крутит как будто сел аккумулятор? Не нужно бояться такой неисправности, и сразу отправлять машину в сервис на эвакуаторе. Система запуска двигателя – не самая сложная часть автомобиля.

Проверка стартера от аккумулятора

Проверить стартер, установленный на штатном месте, практически невозможно. Вы не будете уверены в истинной причине неисправности. Поэтому правильнее будет его снять. Тем более, что это совсем несложно сделать, на любом автомобиле.

Перед демонтажем проверяем целостность проводки и чистоту контактов. В ряде случаев помогает банальная очистка и подтяжка клемм. Для полноты эксперимента, проверьте подводящую проводку. Напряжение на контактах соединительных кабелей должно быть таким же, как и на клеммах аккумулятора.

Прежде чем вы снимите весь узел, проверьте: может ли стартер разряжать аккумулятор. Для этого не обязательно подключать амперметр, и фиксировать ток утечки.

Отсоедините силовые кабели от стартера
Подключите мультиметр к аккумулятору, зафиксируйте значение напряжения (по возможности не включайте никакую нагрузку: внешнее освещение, мультимедиа, свет в салоне)

Подключите силовые кабели к стартеру. Если утечек нет – напряжение на аккумуляторе не изменится. Если значение уменьшилось – есть проблема в схеме стартера.

Важно! Перед отключением кабелей от стартера, отсоедините контакты аккумулятора. Это можно делать только при выключенном зажигании, иначе возникнут проблемы с иммобилайзером. Мотор стартера очень мощный, а ротор имеет большую массу. При запуске двигателя, незакрепленный корпус может вырвать из рук. Поэтому для проверки закрепите узел в тисках.

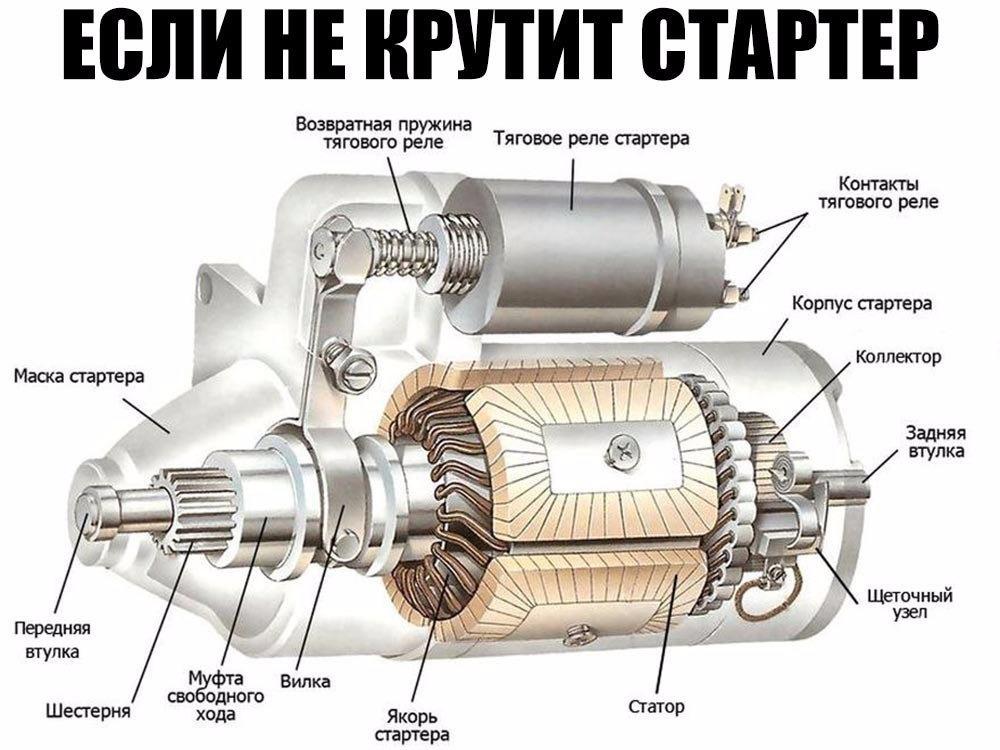

Если вы не знакомы с устройством стартера, внимательно изучите иллюстрацию. Тогда проще будет понять принцип работы узла.

Возможные причины поломок аккумулятора. Подробности в этом видео.

Как правильно проверить стартер на аккумуляторе

Как видно на иллюстрации, узел состоит из двух отдельных составляющих:

Втягивающее реле – работает по принципу сцепления механической коробки передач – соединяет шестерню бендикса с маховиком двигателя, для проворачивания коленвала.После успешного старта бендикс возвращается на «парковочное» место, чтобы вал электродвигателя не вращался вхолостую. Поломка реле приводит к тому, что исправный мотор стартера не может провернуть коленвал, и ДВС не стартует.
Электродвигатель стартера . Поломки классические – перегорела обмотка якоря, стерся коллектор, изношены щетки. Статор не ломается, поскольку он без обмоточный.

Признаки неисправности

Стартер крутит не постоянно

Стартер вращается, но двигатель не крутит

Двигатель заводится с металлическим скрежетом

В этом случае нужно тут же заглушить мотор.

Периодически срабатывает, но может и не работать

Стартер щелкает, но не крутит

В большинстве случаев причина в низком заряде аккумулятора.

Напряжения батареи хватает только для того, чтобы сработало реле, однако контрактная пластина не замыкает пятаки, напряжение на мотор стартера не подается. Если с аккумулятором все в порядке, то возможно, есть подгорание пятаков или нет напряжения на силовом проводе.

Стартер вращается медленно при заряженном АКБ

Способ проверки реле

Якорь стартера

Диагностика

Проверяем якорь мультиметром

Бендикс

Последовательность проверок

Если устройство не подает признаков жизни, то вот как проверить стартер на работоспособность.

Демонтаж и диагностика

Заключение

Итак, мы рассмотрели основные методы диагностики данного элемента. Зная, как проверить стартер на ВАЗе, можно исправить любой дефект и неисправность. Качественно выполненный ремонт продлит жизнь этому механизму на долгие годы. Сколько проработает узел в итоге, зависит от качества запасных частей, а также от эксплуатации. Часто стартер выходит из строя по причине нарушения правил использования. Любой пуск двигателя не должен превышать десяти секунд. Если при работе появляется непонятный звук, а также наблюдается беспричинный сбой, лучше сразу выявить и найти корень проблемы. Необходимо постоянно контролировать контакты на втягивающем реле стартера автомобиля.

Как проверить стартер на работоспособность?.

Наша жизнь состоит из будничных мелочей, которые так или иначе влияют на наше самочувствие, настроение и продуктивность. Не выспался — болит голова; выпил кофе, чтобы поправить ситуацию и взбодриться — стал раздражительным. Предусмотреть всё очень хочется, но никак не получается. Да ещё и вокруг все, как заведённые, дают советы: глютен в хлебе — не подходи, убьёт; шоколадка в кармане — прямой путь к выпадению зубов. Мы собираем самые популярные вопросов о здоровье, питании, заболеваниях и даем на них ответы, которые позволят чуть лучше понимать, что полезно для здоровья.

проверка стартера мультиметром или от аккумулятора

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.

Содержание статьи

Проверка стартера: как проверить работоспособность стартера

Итак, если в работе стартера замечены сбои, необходимо выполнять проверку и дефектовку. При этом часто возникает необходимость сделать быструю проверку стартера без снятия.

Проверить стартер ВАЗ или любого другого авто прямо на машине можно разными способами, которые позволяют выявить неполадки втягивающего реле, мотора стартера и т.д. Самым простым и доступным способом является проверка стартера аккумулятором.

Чтобы выполнить такую проверку, АКБ должна быть заряжена, а также под рукой необходимо иметь пару силовых проводов. Обратите внимание, от аккумулятора не удается проверить якорь, обмотку стартера или щетки. Для проверки этих элементов стартер нужно разбирать, после чего прозванивать мультиметром (тестером.). Доступные способы будут рассмотрены ниже.

Проверка стартера от аккумулятора

Если говорить о проверке стартера от аккумулятора, этот метод позволяет быстро проверить работоспособность и эффективность работы устройства. Дело в том, что если просто пытаться завести двигатель привычным образом, стартер может щелкать, но ничего больше не происходит.

При проверке от АКБ замыкаются клеммы с выводами на втягивающем и корпусе стартера. Данный способ проверки позволяет определить неисправности втягивающего реле или самого стартера. Данная проверка позволяет понять, происходит ли срабатывание реле, крутит ли моторчик стартера и т.д.

Чтобы проверить, как стартер выдвигает шестерню и крутит, нужно минусовую клемму присоединить на корпус, а плюс подать на верхнюю клемму реле и контакта включения.

Если шестерня не выдвигается, причин может быть несколько:

подгорели контакты втягивающего;
заклинило якорь;
перегорела обмотка стартера или реле.

В норме бендикс должен выдвинуться с характерным щелчком, после чего шестерня начинает прокручиваться мотором стартера. Такой метод позволяет проверить втягивающее реле, при этом проверка втягивающего реле от аккумулятора достаточно достоверна.

Проверка щеток стартера

Щетки быстрее всего проверяются при помощи контрольной лампочки на 12 вольт. Один вывод лампы присоединяется на щеткодержатель, тогда как другой на корпус. Если лампа начнет гореть, щетки нужно менять, так как защита пробита.

Также щетки можно проверить тестером — мультиметром. Для этого стартер нужно разобрать. Основная цель сводится к тому, чтобы проверить замыкание на массу. В норме щетки не должны замыкать.

Проверка омметром выполняется путем замеров сопротивления между держателем щеток и основной пластиной. Нормой считается результат, когда сопротивление устремляется в бесконечность. Также при снятии щеточного узла необходимо осмотреть сами щетки, параллельно осматривается коллектор, втулки, обмотка и якорь.

Например, если втулки сработались, тогда во время пуска напряжение просаживается, моторчик стартера работает со сбоями, причем подгоревший коллектор фактически выедает щетки. Если втулки сильно разбиты, это приводит к перекосам якоря, щетки изнашиваются неравномерно, возможно замыкание обмотки.

Проверка бендикса

Чтобы проверить бендикс стартера, корпус обгонной муфты зажимается в тисках. Чтобы избежать повреждения, можно на «губы» тисков положить прокладки из резины. Далее осуществляется попытка прокрутить бендикс в разные стороны. Обратите внимание, в две стороны он не должен вращаться.

Если же заметно такое вращение, это говорит о неполадках в обгонной муфте, та как в норме при попытках провернуть в другую сторону должен срабатывать стопор. Еще бывает так, что бендикс не входит в зацепление, то есть стартер крутится в холостую (без нагрузки). В этом случае бендикс или залег, или стерты зубья. При этом проблемы с шестерней можно выявить при осмотре, тогда как проблема залегания выявляется только после полной разборки и очистки редуктора от грязи и смазки.

Проверка обмотки стартера

Чтобы понять, как проверить обмотку стартера, важно знать, что такую проверку можно выполнить при помощи дефектоскопа или лампочки 220 В. Метод похож на тот, как проверяются щетки. Для проверки лампочку мощностью до 100 Ватт нужно последовательно подключить проводом между обмоткой и корпусом.

Один корпус закрепляется на корпус, а другой на вывод обмотки. Если лампочка горит, значит имеется пробой. Если нет лампочки, нужно взять мультиметр и замерить сопротивление. В норме показатель около 10 кОм.

При необходимости выполнить проверку обмотки ротора стартера, необходимо выполнить аналогичные действия. Один вывод контрольной лампы прикладывается к пластине коллектора, а другой кидается на сердечник. Если лампа горит, это говорит о необходимости перемотки обмотки. Также проблему можно решить путем полной полностью замены ротора.

Проверка якоря стартера

В процессе диагностики важно знать, как проверить якорь стартера. Для этого потребуется напрямую подавать напряжение 12 Вольт с аккумулятора на стартер. Другими словами, напряжение подается в обход в реле.

Если стартер крутит, это значит, что якорь в полном порядке. Если же вращения нет, тогда проблемным может оказаться как якорь, так и щетки. В такой ситуации стартер нужно разбирать, после чего провести дефектовку и проверку мультиметром, переведя устройство в режим омметра для замеров сопротивления.

Как правило, в списке проблем с якорем можно выделить возможные пробои обмотки на корпус, коллекторные выводы распаяны или произошло межвитковое замыкание обмотки. Кстати, последнюю неисправность обычно выявляют спецприбором (ППЯ).

Еще добавим, что замыкание обмотки можно поределить по характерным признакам, когда между ламелей коллектора видна стружка и мелкие частицы, проводящие ток. Также на замыкание указывает выгорание ламелей, что является результатом контакта между «шинкой» обмотки и так называемым «петушком».

Еще износ коллектора, особенно если он неравномерный, становитс причиной износа щеток и выхода стартера из строя. Одна из причин, когда изоляция выступает между ламелями в результате того, что произошло смещение коллектора по отношению к оси вала. Обратите внимание, общая глубина между проточками коллектора якоря не должна быть меньше 0,5 мм.

Проверка стартера мультиметром

Разобравшись с описанными выше способами, отдельно можно выделить, как проверить стартер мультиметром. Данный способ оптимален, если нет дефектоскопа или контрольной лампы. Тестер позволяет быстро прозвонить щетки и обмотки стартера на замыкание, а также проверить обмотки реле путем замеров сопротивления.

Чтобы быстро проверить стартер тестером, достаточно разобрать устройство, после чего промерять сопротивление между щетками и пластиной, затем между обмоткой и корпусом. Далее замеры выполняются между пластинами коллектора и сердечником якоря, а также корпусом стартера и обмоткой статора.
Параллельно нужно получить показания, выполняя замеры между контактом выключения зажигания и постоянным плюсом (речь идет о болте шунта подключения обмоток возбуждения электрического двигателя стартера). Так можно проверить, в каком состоянии находится втягивающая обмотка реле. В норме показатель составляет от 1 до 1.5 Ом.
Еще замеры производятся между выводом подключения зажигания и корпусом тягового реле. Это позволяет проверить удерживающую обмотку втягивающего реле. Нормой принято считать показатель от 2 до 2. 5 Ом.

Обратите внимание, проводимости между корпусом и обмоткой, валом ротора и коммутатором, контактом зажигания и плюсовым контактом реле, а также между двумя обмотками быть не должно. Еще добавим, что сопротивление обмоток якоря минимальное, простым мультиметром его не измерить.

Тестером можно разве что осуществить прозвон обмотки на предмет того, что нет разрывов. Для этого при проверке нужно убедиться, что каждая ламель коллектора прозванивается с остальными. Еще можно проверить, падает ли напряжение на расположенных рядом ламелях после подачи на них постоянного тока 1А. В норме напряжение везде одинаковое.

Что в итоге

Как видно, приведенная выше информация позволяет разобраться в том, как проверить стартер своими руками в условиях гаража. При этом нет необходимости иметь специальное оборудование. Зачастую контрольной лампы, мультиметра и заряженной АКБ вполне достаточно.

Напоследок отметим, что в ряде случаев такими методами можно выполнить диагностику и дефектовку стартера. Однако, если необходим профессиональный ремонт стартера, без специального прибора ППЯ, которым проверяется якорь, в подобной ситуации не обойтись.

Это значит, что лучше отдать стартер проверенным специалистам, которые отдельно проведут углубленную диагностику, после чего устранят имеющиеся неисправности и вернут стартеру полную работоспособность.

Как проверить стартер на аккумуляторе

Ни один из двигателей внутреннего сгорания невозможно запустить без пускового устройства. Чтобы он заработал, необходимо создать требуемый крутящий момент на его коленчатом валу. Для этого применяется стартер, который раскручивает двигатель до номинальных оборотов.

Стартер – это электрический двигатель, который срабатывает при его непосредственном запуске. Раскручивая коленчатый вал до требуемого числа оборотов, стартер выключается и используется только при следующем запуске. В состав стартера входят следующие части: втягивающее реле, якорь, обмотки и щетки и муфта свободного хода, или как ее называют – бендикс.

При включении стартера, первым в действие вступает втягивающее реле, которое втягивает муфту свободного хода на определенное расстояние. Специальная шестерня совмещается с маховиком двигателя и после этого срабатывает обмотка возбуждения электродвигателя. Маховик приводится в движение, и коленчатый вал начинает вращаться. После запуска двигателя, стартер выключают. Электромотор перестает вращаться, а муфта свободного хода под действием пружины возвращается в исходное положение, так как пропало питание на втягивающем реле.

К сожалению, поломка этого элемента имеет место быть тоже не так редко, как кажется на первый взгляд. Главной особенностью всех поломок стартера – это то, что они происходят в самый не подходящий момент, когда автомобиль срочно нужен в рабочем состоянии. Все системы работают исправно, а двигатель автомобиля никак не может запуститься. В этом случае, можно обратиться к специалистам станции технического обслуживания. Однако, за свои услуги работники берут довольно много денег, поэтому, рекомендуем вам провести проверку стартера от аккумулятора самостоятельно. Сделать это совсем не сложно, главное следовать изложенным ниже инструкциям.

Неисправности стартера и их причины

Все неисправности пускового устройства можно условно подразделить на две категории:

1. Механические.

2. Электрические.

1. Поломки механической части стартера возникают из-за банального износа частей и деталей. Износ, чаще всего происходит из-за не правильной эксплуатации пускового устройства. Примером неправильного использования можно назвать допуск работы стартера при запущенном двигателе. В исключительных случаях, механические неисправности могут стать причиной появления неисправностей электрической категории.

2. Электрические неисправности заключаются в отсутствии питания на контактах стартера, замыкании электрических обмоток, обгорании контактов и отказе в работе таких частей, как втягивающее реле.

Прежде чем приступать к проверке стартера, необходимо четко определиться, что именно случилось с пусковым устройством. Среди самых распространенных неисправностей, стоит отметить следующие поломки:

1. Вал стартера не разворачивается, то есть пусковое устройство не срабатывает.

2. Стартер запускается. Оценка его работы производится на слух. Однако, при этом, коленчатый вал двигателя остается неподвижным.

3. Число оборотов стартера не соответствует норме. Он вращается слишком медленно и не создает требуемого крутящего момента на коленчатом валу.

4. После запуска силового агрегата стартер не выключается и продолжает вращаться. Данный режим является аварийным и может навредить механическим частям стартера.

Этапы выполнения работы

Вся проверка работоспособности пускового устройства выполняется в соответствии со следующей последовательностью:

1. Демонтаж нерабочего элемента.

2. Проверка работы втягивающего реле.

3. Диагностика неисправностей якоря.

4. Оценка состояния щеток и обмотки.

5. Диагностика неисправностей бендикса.

Для проверки стартера его необходимо, в первую очередь, демонтировать с двигателя, подробнее как снять стартер. Для этого снимают клемму аккумулятора, откручивают все контактные соединения электропроводки и выкручивают гайки крепления. После этого неисправное устройство снимают с автомобиля и зажимают в тисках. Старайтесь не прилагать для этого больших усилий, иначе есть риск испортить корпус стартера.

Видео — Как проверить стартер самому без стенда

Проверка работы всего устройства

Для этого, вначале, оба провода подключают к двум контактам на втягивающем реле, а их общий конец подсоединяют к плюсу аккумулятора. Минус необходимо присоединить к корпусу устройства. Если стартер начал вращение, то проблема коснулась только втягивающего реле.

Диагностика реле

Проверка реле выполняется, примерно, таким же образом, только на этот раз на втягивающем реле используется только один контакт. Если шестерня выдвинется наружу с характерным щелчком, это означает, что втягивающее реле работает исправно и проблемы стоит искать в другом месте.

Как проверить якорь и щетки стартера

Эта проверка выполняется в том случае, когда первые два этапа не дают положительных результатов. Для этого напряжение подается только на сам стартер. В этом случае невозможно определить одно из двух, однако это станет поводом для разборки устройства. После этого, уже точно станет известно, в чем проблема стартера.

Проверка работы бендикса

Чтобы проверить бендикс, необходимо при помощи мягкой прокладки зажать его в тисках. Дело в том, что муфта стартера имеет возможность вращаться только в одну сторону. В том случае, если она может проворачиваться в разные стороны – это означает, что бендикс находится в неисправном состоянии.

Обнаруженные вышеперечисленные неисправности подлежат устранению. На этом работы по проверке стартера заканчиваются. Будем надеяться, что данную процедуру вы в состоянии провести сами, так как она не требует от вас особых навыков электрика или слесаря.

Как проверить стартер не снимая с машины

С помощью стартера осуществляется пуск двигателя транспортного средства. Срок эксплуатации стартера в два раза ниже, чем у двигателя и составляет около 5–6 лет. К сожалению стартер очень часто ломается в самое неподходящий момент, и вместо звука зажигания слышится полнейшая тишина. Чтобы избежать подобных ситуаций необходимо уметь проверять стартер до того, как он выйдет из строя, и устранять возникающие неполадки в деталях. Своевременная диагностика и профилактика актуальна как для машин с пробегом, так и для новых авто, не бывших в употреблении.

Принцип работы стартера

Работа этого механизма очень простая. После того как владелец авто проворачивает ключ замка зажигания, автоматически втягивающее реле начинает зацепляться за шестерни, расположенные на вале стартера. При этом случается замыкание контактов и возникает искра, благодаря которой коленчатый вал начинает функционировать и включается мотор.

Главные причины неисправной работы стартера

К основным неисправностям стартера относятся:

Во время подключения стартера не действует тяговое реле, вращающее якорь.

При работе механизма тяговое реле функционирует, но бездействует якорь или уровень его вращения недостаточно интенсивный.

В работе стартера якорь совершает обороты, но не прокручивается коленчатый вал.

Стартер не прекращает работать после включения двигателя.

Когда двигатель работает, а сам стартер не отключается нужно быстро отключить зажигание, после открыть капот машины и отключить провод, идущий к реле. Причиной неполадки в данной ситуации является неправильное положение стартера, а это, легко исправить подтянув болты, которые крепят его к корпусу двигателя.

Проверка стартера

Доступ к стартеру несколько ограничен, поэтому для его проверки не снимая с машины понадобится длинную отвертка с прорезиненной ручкой и вольтметр.

Далее необходимо внимательно рассмотреть стартер, как к большому болту присоединен толстый провод в оплетке, идущий от аккумуляторной батареи – это положительно заряженная клемма втягивающего реле. К ней следует прикрепить красный провод вольтметра, а к массе автомобиля – черный провод. Попросите, чтобы кто-либо повернул ключ зажигания, и посмотрите на стрелку шкалы, она должна показывать 12В, а стартер характерно стучать. Если же стрелка не доходит до этого показателя, выходит проблема в АКБ или самом замке зажигания.

Как проверить стартер не снимая с машины

Для выполнения проверки стартера понадобится:

Отсоедините провод, присоединенный к втягивающему реле, который проходит от выключателя зажигания.

Закоротите положительно заряженную клемму реле с болтом, используя при этом металлическую часть отвертки.

От аккумулятора напрямую к реле пройдет ток, и автомобиль заведется.

Если выполнив эти действия, все получилось, значит, у вас неисправный замок и его следует заменить или же изработалось втягивающее реле.

Когда проведенные действия с отверткой не смогли дать никаких результатов либо не получилось дотянуться до необходимых клемм, тогда понадобится снять стартер с автомобиля.

Три способа замкнуть стартер автомобиля напрямую

Многие автомобилисты сталкивались с такой проблемой как поломка стартера. Он может сломаться в любой момент. Как завести машину, если не работает стартер, а ехать необходимо? Завести машину возможно таким путем как замкнуть стартер напрямую или завестись без него. Но перед тем как это сделать, следует ознакомиться с основными поломками стартера и понять все нюансы.

Знаете ли вы? Стартер служит в два раза меньше чем двигатель, всего 5-6 лет. Поэтому диагностика стартера актуальна как для авто, что уже не первый год в эксплуатации, так и для новоприобретенных.

Основные поломки стартера

Стартер обеспечивает пуск двигателя. Он создает крутящий момент коленвала с нужными оборотами для степени сжатия и сгорания горючей смеси. Если стартер начал работать с перебоями, нужно выяснить причину такого его поведения.

Важно! Стартер работает с другими системами машины в одной пусковой цепи. Поэтому поломки могут быть механическими и электрическими.

Если стартер не хочет крутить или делает это медленно — обратите внимание на электрическую цепь и аккумулятор:

АКБ не заряжен;
плохо закреплены контакты;
плохой контакт и поломка провода от клеммы втягивающего реле;
поврежденный провод между аккумулятором и стартером;
несоответствие масла в картере по вязкости;
не функционирует контактная группа замка зажигания.

Если не работает стартер или просто не включается, это может быть: неисправность реле, короткое замыкание в обмотке самого стартера.

Если вращается якорь стартера, но стартер не может провернуть коленвал это: пробуксовка муфты свободного хода или тугой ход привода винтовой нарезки.

Бывают случаи когда стартер не отключается после пуска. Причинами могут быть: заедание приводов на валу якоря, заедает в замке зажигания, износ подшипников. Исправить такие поломки можно путем замены поврежденных деталей.

Если вы заметили что стартер начал шуметь. Это может быть: шестерня привода вышла из зацепления,ослабилось крепление или полюса стартера.

Стартер подвержен большим нагрузкам, так как ему приходится вращать большой маховик и приводить в действие поршневую группу двигателя. Поэтому следует внимательно к нему относится и проводить диагностику для избегания поломок.

Замкнуть стартер с толкача

Перед тем как завести машину напрямую через стартер следует выяснить, почему стартер вышел из строя.

Если причина в неисправности реле, втягивающем реле, обмотке стартера, то запустить его можно с толкача. Для этого вам понадобятся пара помощников. Они будут упираясь в багажник авто и его разгонять, а вы включаете ключ зажигания и первую передачу. Чем быстрее будут толкать машину помощники, тем быстрее она заведется.

Знаете ли вы? Разгон с толкача самый популярный метод завести авто без стартера среди автолюбителей.

Буксировка автомобиля

Еще один метод завести машину если не работает стартер — это буксировка. Для этого вам понадобится еще одно авто и трос. Если поломка случилась в пути, просто остановите любой автомобиль и попросите помочь вам завестись. Много это времени не займет, зато вы продолжите свой путь.

Важно! Не забудьте тот факт, что когда ваша машина при буксировке заведется, она будет ускорятся, не забывайте останавливаться, когда останавливается авто впереди, не глушите мотор когда выйдете из машины, чтобы отцепит трос.

Замыкание отверткой

Замыкание стартера отверткой можно проводить, только если причиной поломки стало втягивающее реле. Узнать такую поломку можно по щелканью из-под капота когда вы проворачиваете ключ. Это значит что включение втягивающего реле происходит, но ведущая шестерня не поворачивает коленвал. В такой ситуации нельзя сделать ничего кроме как перемкнуть стартер отверткой и таким образом дать напряжение на обмотки.

Для замыкания стартера отверткой нужно выставить рычаг КПП в нейтральном положении и затянуть тормоз. В этих условиях отвертка будет работать как втягивающее реле. Отвертку вставляем между силовыми клеммами замкнув их.

Для того чтоб завести машину напрямую через стартер лучше всего прибегнуть к помощи ассистента. Таким образом, это упростит задачу. Один будет вставлять отвертку, другой — замыкать контакты. С помощником все пройдет гораздобыстрееи проще.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

проверка устройства на работоспособность, не снимая его с машины, и оценка снятого втягивающего реле в домашних условиях

Для запуска двигателей внутреннего сгорания применяются электрические стартеры. Со временем узел изнашивается и может выйти из строя. Для правильного определения неисправности владельцу необходимо знать, как проверить стартер на работоспособность на автомобиле и в снятом состоянии.

Содержание

[ Раскрыть]

[ Скрыть]

Особенности конструкции стартеров

Для запуска двигателей применяют три типа стартеров, различающихся конструкцией обмоток возбуждения:

последовательная;
смешанная;
от постоянных магнитов.

Стартеры с постоянным магнитом обладают небольшими габаритами и применяются для техники с двигателями малого объема и мощности. Новые модели стартеров, оснащенных неодимовыми магнитами имеют повышенную мощность, но стоимость изделий ограничивает распространение.

Редукторный стартер от автомобиля Поло Седан

Для обеспечения быстрого запуска требуется прокрутить вал с определенной частотой. Для обеспечения оборотов и сокращения габаритных размеров стартера применяются планетарные редукторы. Применение редукторов позволило уменьшить габариты устройств в 2 раза, что хорошо видно по приведенному ниже фото. Дополнительное уменьшение размеров достигнуто за счет внедрения деталей из полимеров и пластика.

Слева редукторный аналог, справа стандартный стартер от ГАЗ-21

Выходная шестерня, контактирующая с венцом маховика, располагается под передней крышкой либо висит консольно за пределами корпуса. Консольная схема используется в стартерах с подвижным якорем или в инерционных конструкциях. Концепция применяется при соосной установке тягового реле, а также при монтаже реле в крышке коллектора.

Пример консольного стартера

Основная масса стартеров имеет две подшипниковые опоры. Мощные и габаритные стартеры, развивающие более 1,5-2,0 кВт, оснащаются третьей опорой. Шестерня привода располагается между передней опорой и дополнительным подшипником.

Стартер с дополнительной опорой

Классический коллектор имеет цилиндрическую форму и расположен на конце якоря. На современных стартерах встречаются торцевые коллекторные пластины, уменьшающие длину устройства и снижающие потребление меди.

Схема и принцип работы стартера

Стартер двигателя легкового автомобиля представляет собой электрический двигатель постоянного тока. Стартер ставится на картер двигателя, либо коробки передач в районе маховика. Крепление выполняется при помощи двух или трех шпилек. Такой способ фиксации обеспечивает корректное взаимное расположение узлов при обратной установке изделия.

Основные детали стартера

Основные детали стартера на схеме:

Передняя крышка, служащая для крепления стартера к картеру сцепления. В крышке имеется отверстие, через которое проходит шестерня бендикса.
Обгонная муфта или бендикс.
Планетарный редуктор. Узел имеется не на всех моделях стартеров.
Якорь электродвигателя.
Корпус стартера с размещенным внутри статором.
Управляющая вилка.
Втягивающее электромагнитное реле.
Щеточный узел.
Графитовая щетка.
Задняя крышка с установленной втулкой подшипника. Крышки и корпус стягиваются между собой 2-4 болтами, собирающими стартер в единый узел.

Принцип работы стартера автомобиля:

При повороте ключа в замке зажигания включаются цепи зажигания. Дальнейший поворот ключа в позицию «старт» подает питание на обмотку реле 5. Подача питания выполняется через специальное коммутационное реле.
Возникающее электромагнитное поле сдвигает якорь втягивающего реле 7. Якорь связан через рычаг 4 с обгонной муфтой 3, перемещающейся по валу стартера 2 по направляющим пазам.
В определенный момент происходит введение шестерни муфты в зацепление с зубчатым венцом, установленным на маховике 12. При этом расположенная на подвижном якоре реле контактная пластина 7 замыкает цепь через контакты 8.
Включается подача питания на обмотки электродвигателя 9. Якорь стартера 10 через шестерни прокручивает с частотой до 100 об/мин коленчатый вал 11 мотора и запускает его.
После того как двигатель запустится и начнет набирать обороты, происходит автоматическое рассоединение шестерен. Разъединение происходит при помощи обгонной муфты.
Ключ отпускается в положение включенного зажигания. Автомобиль готов к началу движения.

Визуализация работы стартера

Ряд автомобилей оснащен различного рода блокираторами запуска стартера. На автомобилях с механической трансмиссией может требоваться нажатие педали сцепления, предотвращающее пуск мотора на передаче. Автоматическая трансмиссия разрешает проводить запуск при постановке селектора в позицию нейтрали или парковки.

Стартер автомобиля предназначен для кратковременной работы, продолжительное использование устройства приводит к перегреву и выходу из строя.

Подробное визуальное объяснение принципов работы стартера продемонстрировано в видеоуроке, снятом для канала автора Михаил Нестеров.

Как снять стартер с автомобиля?

Стартер располагается на боковой части двигателя ближе к картеру сцепления. Трудоемкость снятия стартера зависит от плотности компоновки моторного отсека. На некоторых типах автомобилей демонтаж занимает до 3-4 часов.

Краткая последовательность шагов:

Установить автомобиль над смотровой ямой для обеспечения доступа к нижним точкам крепления.
Отключить клемму аккумулятора.
Снять стальной или пластиковый лист защиты картеров двигателя и коробки передач.
Иногда может требоваться демонтаж теплового экрана, защищающего узлы двигателя от нагрева теплом выпускной системы.
Отвернуть нижний болт или гайку крепления стартера.
Для доступа к верхнему болту возможно потребуется снятие аккумулятора с площадкой, воздуховодов двигателя или демонтировать кронштейны патрубков системы охлаждения.
Отсоединить от стартера провода, клеммы которых прикручены к верхней части электродвигателя. Доступ к этим точкам может быть как сверху, так и снизу автомобиля.
Выкрутить верхний болт или гайку крепления.
Аккуратно вытянуть стартер с посадочного места. Для вывода узла на многоцилиндровых двигателях с V-образной схемой может потребоваться демонтаж колес, защитного локера, элементов выхлопного коллектора и опоры силового агрегата.
Вынуть агрегат из моторного отсека вверх.

Каждый автомобиль имеет особенности конструкции, влияющие на трудоемкость снятия стартера. Рекомендуется выполнять демонтаж в условиях автосервиса, имеющего опыт работы и требуемый инструмент.

Ниже приведены фотографии демонтажа и разборки стартера Ниссан Альмера.

Основные признаки неисправности стартера

Симптомы, которые указывают на наличие проблем в работе стартера:

коленчатый вал не начинает вращаться, несмотря на работу стартера;
затрудненное вращение якоря стартера, сопровождаемое посторонними шумами;
медленное прокручивание вала с нормальным звуком, недостаточное для запуска двигателя;
стартер не реагирует на поворот ключа в замке зажигания;
ведущая шестерня стартер не выходит из зацепления с маховиком после пуска двигателя;
снижается мощность электродвигателя на прогретом силовом агрегате;
характерный запах гари, возникающий при работе стартера.

При проявлении подобных признаков желательно провести диагностику и ремонт стартера. Длительная эксплуатация неисправного узла приведет к полному выходу из строя.

Последовательность контроля работоспособности стартера

Порядок действий при проверке стартера:

Перед началом проверки работоспособности стартера и цепей запуска необходимо проверить зарядку аккумулятора и, при необходимости, довести ее до нормы. Убедиться в надежности установки клемм и отсутствии на них следов коррозии и окисления.
Проверить качество соединения массовых проводов с кузовом и стартером. Для этого требуется провести замер значения напряжения между отрицательной клеммой и кузовом или двигателем автомобиля. Тестовый прибор должен показать нулевое значение.
На автомобилях, оборудованных электронными системами управления, следует провести компьютерную диагностику, которая покажет имеющиеся ошибки. Расшифровка кодов ошибок позволяет выяснить причины неисправности.
Проверить исправность коммутационного реле или исправность цепей, отвечающих за включение втягивающего реле. Для проверки понадобится электрическая схема автомобиля с указанием точек подключения узлов.
Проверить стартер и втягивающее реле на двигателе.
При обнаружении неисправностей стартер снимается для ремонта и более тщательной проверки.

Проверка снятого с автомобиля стартера на работоспособность

При возникновении проблем с работой стартера требуется провести проверку узлов для определения причины поломки. Проверка стартера может проводиться в домашних условиях при помощи многофункционального тестового прибора или контрольной лампы.

Проверка включают в себя:

визуальный осмотр и очистка деталей;
проверку работы втягивающего реле;
замер сопротивления между обмоткой якоря и корпусом;
проверка сопротивления между ламелями коллектора якоря и сердечником;
контроль сопротивления между корпусом и обмотками статора;
дополнительные проверки деталей стартера.

Снятый с автомобиля стартер очищается от грязи при помощи мягкой волосяной щетки и затем протирается ветошью. Разборка осуществляется на слесарном верстаке. Демонтированные детали промывают и сушат. Для очистки обмоток применяется тряпка, смоченная бензином и продувка воздухом. Остальные детали допустимо мыть в щелочной ванне или при помощи керосина. Затем приступают к проверке и дефектовке узлов.

Диагностика втягивающего реле

Признаками неисправности реле являются:

При повороте ключа в замке зажигания в позицию «старт» слышны щелчки, свидетельствующие о работе реле. Но стартер при этом не включается, яркость контрольных ламп и внешней световой сигнализации не меняется.
При аналогичной ситуации наблюдается просадка напряжения — тускнеют лампы.
После пуска двигателя продолжается вращение якоря стартера на повышенных оборотах.

Причинами неисправности реле являются:

обгорание контактов, из-за чего снижается или прекращается подача тока;
заклинивание якоря реле;
замыкание обмотки реле;
разрушение или просадка обратной пружины;
повреждение корпуса.

Проверка реле ведется по следующим шагам:

Очистить контактные поверхности от грязи и окислов.
Подключить реле напрямую к аккумулятору при помощи проводов с зажимами.
Подать отрицательный сигнал на корпус стартера. Звук щелчка указывает на исправность реле, если никакого звука не подано — то реле неисправно.

Неисправности обмотки ротора

Наиболее частые проблемы с ротором (якорем) стартера:

пробивание обмотки на вал и далее на корпус стартера и автомобиля;
плохой контакт на точках соединения обмотки с коллектором из-за разрушения паяного соединения;
замыкание витков обмотки;
попадание металлической стружки и частиц щеток между ламелями коллектора;
выгорание одного или нескольких ламелей.

Для проверки якоря используется методика подачи напряжения на стартер минуя реле. Если вал не вращается, то требуется разборка стартера и детальная проверка состояния якоря.

Методики проверки снятого якоря:

Пробой обмотки измеряется мультиметром. Возможна проверка состояния якоря при помощи контрольной лампы на 220 В. Устройство включается в бытовую сеть, один вывод подсоединяется к сердечнику, а второй — поочередно к ламелям коллектора.
Повреждение паяных соединений обнаруживается при визуальном контроле детали.
Износ коллекторной части также обнаруживается визуально. Глубина канавок между ламелями коллектора должна быть не менее 0,5 мм.
Межвитковые замыкания возможно определить только в условиях специализированного сервиса, оснащенного прибором контроля.

Неисправности статора

К проблемам со статором относятся:

межвитковое замыкание;
пробой на корпус;
обрыв обмотки.

Для обнаружения повреждений используется тестирование мультиметром. Межвитковое замыкание диагностируется только специальным оборудованием.

Неисправности щеток и втулок

Щеточный узел может иметь неисправности:

износ, в результате которого щетки неплотно прилегают к коллектору;
заедание в направляющих.

Проверка щеточного узла заключается в измерении значения сопротивления между основной пластиной и держателем щеток. Исправный узел обладает сопротивлением, стремящимся к бесконечности. Если это условие не соблюдается, то имеется замыкание щеточного узла. Снятый щеточный узел требуется внимательно осмотреть на предмет трещин и сколов на графитовых элементах щеток. Рекомендуется проверить остаточную высоту деталей, при малом значении узел требуется заменить.

Вал ротора стартера опирается на медные или медно-графитные втулки, подверженные естественному износу. При появлении зазора происходит перекос ротора, который приводит к затрудненному вращению и неравномерному износу щеток. Работа электродвигателя с поврежденными втулками приводит к повреждениям обмоток или межвитковым замыканиям.

Неисправности бендикса и обгонной муфты

После демонтажа узла с вала стартера следует провести визуальный контроль состояния зубьев шестерни. Недопустимы глубокие забоины, выкрашивания и износ поверхностей зуба. На муфте не должно быть следов коррозии.

Проверка функционала устройства:

Обернуть шестерню бендикса плотным материалом (картоном или материей).
Зажать деталь за шестерню плоскогубцами или тисками.
Попытаться руками провернуть кольцо муфты (расположенное за шестерней). Конструкция исправной муфты позволяет кольцу легко вращаться в одном направлении. Если поворот происходит с заеданиями или туго, а также получается вращать кольцо в противоположную сторону, то бендикс неисправен.

Бендикс стартера относится к числу неразборных и не подлежащих ремонту узлов. При повреждении он заменяется на новую деталь.

Другие поломки системы запуска

К другим поломкам стартера относятся:

повреждение электропроводки;
механические повреждения корпусов, крышек и соединительных деталей;
деформация или поломка вилки;
износ зубьев шестерни или направляющих канавок на валу.

Как проверить работу стартера, не снимая его с машины?

Работоспособность ряда узлов стартера можно проверить на автомобиле. Для этого применяется тестер или контрольная лампа. Проверка должна производиться с соблюдением техники безопасности, поскольку имеется риск нанесения травм.

Как можно проверить втягивающее реле стартера?

Тестирование работы реле производится по схеме:

Проверить жгуты проводки реле на обрыв.
Повернуть ключ в замке зажигания и попытаться включить стартер. Если нет характерного щелчка, то реле неисправно.
Если есть щелчок, но пуска стартера не происходит, то необходимо проверить состояние контактных площадок. Для этого от реле отсоединяется сигнальный провод, идущий от замка. Затем соединяют подходящим металлическим стержнем (например, отверткой) клемму батареи и стартера, подавая ток мимо реле. Если якорь стартера вращается, то однозначно требуется ремонт или замена реле.

Проверка якоря стартера

Проверка работоспособности якоря производится путем подачи напряжения напрямую на стартер, минуя реле. Подключение выполняется толстыми медными проводами к клеммам аккумулятора. Если якорь стартера вращается, то узел считается исправным. В противном случае требуется демонтаж устройства, его разборка и полная диагностика.

Диагностика щетки, обмотки и бендикса стартера

Тестирование щеточного узла производится путем подключения лампочкой, рассчитанной на рабочее напряжение 12 В. Один вывод лампы подключается к держателю щетки, а второй замыкается на кузов. Об исправности щетки свидетельствует включение лампы. В противном случае требуется снятие и разборка стартера.

Простейшим способом тестирования состояния обмотки является подключение бытовой лампы на 220 В с мощностью 75-100 Вт. Лампа подключается последовательно между обмоткой и внешним корпусом. Один провод фиксируется на корпусе стартера, а второй подключается к выводным проводам обмоток. Если спираль лампы начинает светиться, то это указывает на пробой. Возможна проверка состояния мультиметром, работающим в режиме омметра. При подключении к исправной обмотке значение сопротивления должно находиться в пределах 10 кОм.

Для проверки бендикса применяется способ кратковременного включения стартера на передаче и зажатом рабочем тормозе. Стартер запускается на очень малый промежуток времени — менее 1 секунды. Если автомобиль дернулся, то узел исправен. Если начинается пробуксовка, сопровождаемая звуком вращающегося якоря — то требуется снятие стартера и замена бендикса.

Как проверить, берет ли на себя стартер ток?

Под термином «стартер берет ток» подразумевается просадка напряжения при попытке старта, но вращение коленчатого вала происходит с низкой частотой вращения. Для проверки требуется подключить вольтметр к положительной клемме батареи и кузову автомобиля. Если при попытке запуском наблюдается падение напряжения до 10 В и ниже, то это указывает на проблемы со стартером или проводкой. Нормальным считается снижение напряжения до 11,5-12,0 В.

Каких правил эксплуатации стартера следует придерживаться, чтобы он прослужил дольше?

Владелец автомобиля может продлить срок жизни стартера при соблюдении условий:

Содержать моторный отсек в сухости. Отсутствие влаги не позволит появится и развиваться очагам коррозии на проводах и узлах стартера.
Следить за изоляцией на проводах и клеммах стартера. Поврежденная проводка приводит к потерям тока и работе электродвигателя с перегрузкой.
На автомобилях с механической коробкой запускать двигатель с выжатым сцеплением, что снижает нагрузку. Особенно это касается запуска при низкой температуре воздуха.
Избегать попадания на стартер моторного масла, топлива или охлаждающей жидкости.
Запрещается непрерывная работа стартера более 10 секунд. Между попытками пуска должно пройти не менее 30 секунд, необходимых для охлаждения электродвигателя и корректной работы аккумуляторной батареи.
Нельзя использовать стартер для перемещения автомобиля даже на малое расстояние.
Избегать движения по глубоким лужам.
Контролировать напряжение на клеммах АКБ.
Не включать стартер на работающем моторе. На ряде автомобилей используется защитное реле, не позволяющее включить стартер при вращающемся коленчатом вале двигателя.

Выполнение рекомендаций позволяет довести срок службы стартера без ремонта до 120-150 тыс. км и более.

Фотогалерея

На фото показаны этапы ремонта и дефектовки безредукторного стартера, хорошо видна конструкция узлов.

Видео

Видеообзор особенностей ремонта стартера предоставлен каналом автора Andrei Chernobrovkin.

Загрузка …

Как проверить втягивающее реле стартера — Информация — autoshop98.ru

Несмотря на сравнительною простоту конструкции и принципа работы, проверку втягивающего реле стартера невозможно выполнить без определенных знаний и четкого понимания его устройства. Благо, этот узел не является самым часто ломающимся даже на отечественных автомобилях. Многие автолюбители годами даже не подозревают, что на стартере есть какое-то там втягивающее реле. Оно их просто никогда не беспокоило.

Тем не менее, втягивающее реле стартера – это нагруженный силовой узел. Через него проходят большие токи (пусковые), контакты обгорают, его обмотки подвергаются нагреву и замыкают, либо же уходят в обрыв. Не исключен и механический износ. Поэтому вопрос о том, как проверить втягивающее реле стартера, все же, возникает. А некоторым так «везет», что приходится «общаться» с этим узлом с завидной частотой.

Задача этой статьи – детально рассказать о том, как проверить втягивающее реле, зная его устройство и принцип работы. Дополнительно рассмотрены основные признаки неисправности этого узла, по возникновению которых, собственно, и должна происходить проверка. Процедура эта довольно простая, и справятся с ней даже начинающие любители починить машину своими руками. Главное – это внимательно следовать инструкции. Иначе фейерверка и травматизма не избежать.

Устройство и принцип работы втягивающего реле

Начать знакомство с втягивающим реле стартера, пожалуй, стоит с его общего вида на своем штатном месте. Воспользуемся для этого подходящим рисунком.

Как видим, втягивающее реле находится непосредственно на автомобильном стартере. Для него в корпусе предусмотрен отвод, в котором он и закрепляется двумя или тремя винтами. Механически втягивающее реле связано с частью стартера, которая называется обгонная муфта (в народе – бендикс). Сделано это для того, чтобы заводить шестерню перед бендиксом в зацепление с венцом маховика коленчатого вала двигателя.

Перемещение шестерни с бендиксом происходит благодаря тому, что якорь втягивающего реле в буквальном смысле слова втягивается, и через приводной рычаг воздействует на обгонную муфту. То есть, толкает ее с шестерней к маховику до их зацепления. Обратное действие, которое необходимо после успешного запуска двигателя, выполняется тоже втягивающим реле. Его якорь выдвигается, толкает рычаг, и оттягивает бендикс с шестерней в исходное положение.

Однако это не все, что делает втягивающее реле. Описанная функция – это как раз функция, из-за которой это устройство называют втягивающим. А вот реле его называют потому, что оно в нужный момент коммутирует «плюс» аккумуляторной батареи с самим стартером, благодаря чему и происходит вращение его якоря. Обратное действие – размыкание «плюса» АКБ и стартера – тоже выполняет реле втягивающего устройства.

Чтобы прояснить картинку, рассмотрим втягивающее реле изнутри.

За все механические и коммутационные функции втягивающего реле «отвечает» его шток, называемый также якорем. Втягивается он за счет воздействия электромагнитного поля, создаваемого обмоткой 2. Одновременно с втягиванием штока происходит коммутация силовых выводов 6 и 8 при помощи пластины 9.

Когда шток втянут, бендикс с шестерней вошли в зацепление с маховиком, а к стартеру через силовые выводы пошел пусковой ток, в таком положении втягивающее реле удерживается за счет воздействия электромагнитного поля, но уже создаваемого так называемой удерживающей обмоткой. На рисунке она под номером 3. Втягивающая же обмотка в это время уже отключена.

Когда двигатель запускается, водитель отпускает ключ зажигания, и удерживающая обмотка прекращает вырабатывать электромагнитное поле. Под воздействием пружин 5 и 7 шток с силовой пластиной возвращаются в исходное положение.

Рассмотрим вкратце, как работает электрическая часть втягивающего реле. Воспользуемся для этого вот такой замечательной и наглядной схемой.

Здесь буквами ЭД обозначен стартер со своими обмотками. Контакт реле – это та самая силовая пластина, которая толкается штоком во время срабатывания втягивающего. Провод, идущий от замка зажигания, подсоединен к втягивающему реле посредством так называемого управляющего контакта (тонкий плоский контакт). Маленькими кружками обозначены силовые контакты, которые мы можем видеть снаружи втягивающего реле.

Втягивающая и удерживающая обмотки на рисунке соединены точкой возле одного из силовых контактов. На реальном устройстве эту точку можно увидеть прямо на втягивающем реле в виде металлической перемычки. Это важно запомнить, так как путать силовые контакт втягивающего рее при проверке – нельзя. Вот как это выглядит в жизни. Здесь верхний силовой контакт соединен перемычкой с управляющим контактом. Нижний – соединяется со стартером толстым проводом, который можно видеть уходящим внутрь корпуса стартера.

В исходном положение ток от батареи не проходит ни к стартеру, ни к обмоткам втягивающего реле. Когда водитель поворачивает ключ зажигания, срабатывает втягивающая обмотка, так как она «посажена на землю» через обмотки стартера. Удерживающая обмотка «посажена на землю» на прямую, а потому срабатывает в этот же момент.

Далее под воздействием штока замыкается контакт реле. Поскольку из-за этого пришедший с замка зажигания «плюс» замыкается на такой же «плюс» через контакт реле – втягивающая обмотка, выполнив свою часть работы, отключается. Удерживающая же обмотка продолжает удерживать шток втягивающего реле. Поскольку контакт реле замкнут, на обмотки стартера с АКБ идет пусковой ток, и его якорь начинает вращаться. Двигатель запускается.

Когда водитель отпускает ключ замка зажигания, удерживающая обмотка обесточивается, контакт реле размыкается, и обесточивается и стартер. Все возвращается в исходное положение.

Признаки неисправности втягивающего реле

У втягивающего реле стартера может быть, как минимум, одно из семи неисправностей:

Обрыв втягивающей обмотки. При такой поломке втягивание якоря не происходит. Соответственно, не вводится в зацепление приводная шестерня с маховиком, а также не замыкается силовой контакт реле. Признак такой неисправности – стартер при повороте ключа зажигания не подает никаких признаков жизни.
Обрыв удерживающей обмотки. Эта поломка приводит к тому, что шестерня вводится в зацепление с маховиком, но сразу же после замыкания силового контакта реле – возвращается в исходное положение под воздействием пружины штока втягивающего устройства. Удерживать его во втянутом положении, так сказать, некому. Признак такой неисправности – стартер клацает, но не крутит.
Межвитковое замыкание втягивающей обмотки. Случается довольно редко. А если и случается, то из-за сильных перегревов быстро переходит в поломку, которая называется – обрыв обмотки. Соответственно, выявить межвитковое замыкание, как правило, никто не успевает, пока обмотка не уйдет в разрыв и не проявится в виде симптома, описанного в пункте 1. В целом, может проявляться в том, что у втягивающего «не хватает» сил ввести шестерню в зацепление с маховиком.
Межвитковое замыкание удерживающей обмотки. Тоже определяется редко, поскольку обычно втягивающее насилуется до тех пор, пока обмотка не уходит в обрыв из-за постоянных перегревов. А так – проявляется в том, что стартер по звуку клацает, но не крутит. Причем, клацает полноценно, что свидетельствует о полном заходе шестерни в зацепление с маховиком. Но из-за слабости удерживающей обмотки все тут же возвращается в исходное положение, и стартер в итоге «молчит».
Оплавление силового контакта. При такой поломке стартер может вполне успешно запускать двигатель, но будет наблюдаться его тяжелая работа. То есть, из-за плохого контакта стартер будет получать мало пускового тока, и в итоге крутить двигатель вяло, туго и так далее. Заканчивается такая поломка, как правило, либо залипанием силового контакта, либо его разрушением.
Залипание силового контакта. Эта неисправность довольно неприятная, и в случае возникновения может навести панику даже среди опытных автовладельцев. Когда силовой контакт залипает – стартер продолжает работать даже после того, как двигатель запущен (или нет) и ключ зажигания отпущен. Разомкнуться под воздействием пружины он не может, соответственно, стартер «молотит» до тех пор, пока либо не сгорит к чертям, либо пока водитель не сориентируется, и не скинет клемму с аккумулятора.
Дефекты механического характера. Достаточно редко, но бывает, что шток втягивающего не может нормально двигаться из-за засорения. Также, если внутрь втягивающего попадает влага, зимой она замерзает, и в итоге втягивающая обмотка не может сдвинуть шток со с исходного места. Стартер – молчит.

Теперь, когда мы выяснили, как все работает и ломается, можно переходить к вопросу – как проверить втягивающее реле стартера.

Проверка втягивающего реле с помощью мультиметра

Перед тем, как проверить втягивающее реле, его необходимо вместе со стартером снять с машины. К сожалению, на вопрос – как проверить втягивающее реле стартера, не снимая – ответы дать сложно. Естественно, некоторые его неисправности можно выявить и на слух. Но, если таковые обнаружены – все равно придется все снимать с машины, и проверять уже на столе.

Исключением является разве что только замерзания втягивающего, в которое попала влага. В таких случаях достаточно просто отогреть этот узел при помощи фена или бытового обогревателя. Понять, что втягивающее замерзло, довольно просто. Если до этого все работало нормально, а с наступлением крепкого мороза стартер вдруг перестал подавать признаки жизни – логичнее всего будет предположить, что втягивающее замерзло, а не вышло из строя с другими описанными неисправностями. Хотя бывает всякое.

Также перед тем, как приступить к терзанию втягивающего реле, убедитесь, что:

АКБ заряжена и не является причиной неудовлетворительной работы стартера.
Между аккумуляторной батареей и стартером есть нормальный электрический контакт – силовые провода надежно закреплены и не окислились.

Демонтаж. Итак, сняли стартер с машины. Далее отсоединяется силовой провод, идущий от силовой клеммы втягивающего в стартер. Само втягивающее реле необходимо снять с корпуса стартера. Для этого, в зависимости от модели, нужно отвернуть два или три винта.

Если на вашем автомобиле втягивающее закреплено на двух винтах – обязательно пометьте маркером ориентацию его корпуса, а также его штока. В некоторых стартерах втягивающее собрать обратно неправильно невозможно, но все равно, лучше перестраховаться, и поставить маркером пару рисок для ориентирования.

Теперь для того, чтобы проверить втягивающее реле стартера на предмет обрыва обмоток или проблем с силовым контактом, понадобится только мультиметр с режимом прозвонки.

Проверка втягивающей обмотки

Осуществляется в следующей последовательности:

Мультиметр включается в режим прямой прозвонки.
Один из щупов прибора надежно подсоединяется к управляющему контакту втягивающего реле. Он плоский, и от него во время снятия стартера вы отсоединяли тонкий провод, идущий от замка зажигания.
Второй щуп мультиметра подсоединяется к силовому контакту с перемычкой.

В таком положении ток, вырабатываемый мультиметром, должен пойти через втягивающую обмотку. Соответственно, если прибор пищит – обрыва нет. Если молчит – втягивающая обмотка в обрыве.

Проверка удерживающей обмотки

Осуществляется в следующей последовательности:

Мультиметр включается в режим прямой прозвонки.
Один из щупов прибора надежно подсоединяется к управляющему контакту втягивающего реле. Он плоский, и от него во время снятия стартера вы отсоединяли тонкий провод, идущий от замка зажигания.
Второй щуп мультиметра подсоединяется к корпусу втягивающего устройства. При этом нужно убедиться, что у щупа есть надежный контакт с металлом корпуса (очистить от грязи и зачистить наждачной бумагой небольшой участок).

В таком положении ток, вырабатываемый мультиметром, должен пойти через удерживающую обмотку втягивающего реле стартера. Соответственно, если прибор подает звук – обмотка целая. Если мультиметр молчит – удерживающая обмотка втягивающего реле стартера в обрыве.

Проверка силового контакта реле

Цель этого этапа проверка втягивающего реле стартера заключается в том, чтобы убедиться, что при срабатывании втягивающей и удерживающей обмоток через силовой контакт идет пусковой ток на обмотки стартера.

Проверка выполняется в следующей последовательности:

Мультиметр включается в режим прямой прозвонки.
Первый щуп прибора подсоединяется к любому из силовых контактов втягивающего реле (их два, и они оба с резьбой).
Второй щуп подсоединяется к оставшемуся силовому контакту.
На шток (якорь) втягивающего реле необходимо воздействовать таким образом, чтобы он до упора вошел внутрь. Чтобы было удобнее это делать, щупы мультиметра следует закрепить на силовых контактах при помощи зажимов типа крокодил.

В таком положении, когда мы уже подключили прибор к силовым выводам, но не воздействовали на шток втягивающего устройства, пластина реле не должна быть прижата к силовым контактам, и ток через них течь не должен. Если же еще до нажатия на якорь втягивающего мультиметр сработал и показал замкнутую цепь – это указывает на то, что силовой контакт реле находится в залипшем состоянии. Об этом еще до разборки стартера должна была свидетельствовать непрерывающаяся работа стартера даже после отпускания ключа зажигания.

Если с силовым контактом реле все в порядке, то при описанном выше нажатии на шток втягивающего устройства мультиметр должен показать замкнутую цепь. Если в таком положении звука прозвонки нет – контактная пластина по каким-либо причинам не замыкает силовые контакты. До разборки и проверки эта поломка должна была проявить себя так – при повороте ключа зажигания мы слышим щелчок, но стартер не крутит двигатель.

Если во время описанной проверки мультиметр не запищал, но показал какое-то сопротивление на своем дисплее, то это означает, что реле проводит ток плохо. Происходит такой дефект, чаще всего, из-за оплавления контактных площадок, в результате чего значительно уменьшается сечение этого участка цепи, а сопротивление повышается. Стартер, при этом, мог и крутить двигатель, но еле-еле, вяло и неуверенно.

К сожалению, большинство втягивающих устройств невозможно разобрать для ремонта без варварских методов. Но, если вам это удастся, то вы увидите там примерно следующую картину.

Так выглядят оплавленные и сильно окислившиеся силовые контакты реле. Понятно, что пусковой ток, который, между прочим, более сотни ампер, нормально протекать через такое соединение не сможет. Если вообще сможет. В общем, если втягивающее устройство показывает при проверке дефект контакта реле, и его удалось аккуратно раскурочить – площадки можно очистить от оплавленного шлака и окислов, и, возможно, после удачной сборки все это заработает лучше, чем новое.

К сожалению, производители преобладающего большинства автомобильных стартеров считают, что обычному пользователю внутри втягивающего устройства смотреть не на что. Соответственно, делаются эти устройства абсолютно неразборными. С другой стороны, стоит втягивающее не так уж дорого. По крайней мере, куда дешевле, чем стартер в сборе. К тому же, ко многим иномарочным стартерам народные умельцы уже давно нашли альтернативную замену среди копеечных втягивающих устройств отечественного производства.

Поэтому, если проверка втягивающего реле стартера показала, что ему капец – его проще купить новое, чем как-то пытаться ремонтировать. Хотя гуру автомобильного ремонта, как говорится, море по колено – они даже разорванный напополам болт со слизанной резьбой не выбрасывают, а чинят.

Силовые испытания втягивающего реле

Ну и последнее, что касается того, как проверить втягивающее реле стартера – это так называемые силовые испытания. Цель мероприятия – определить, надежно ли отрабатывает удерживающая обмотка. То есть, не выходит ли бендикс с шестерней из зацепления с маховиком до того, как стартер прокрутит коленчатый вал двигателя. Такое, к сожалению, тоже бывает. А происходит из-за того, что в удерживающей обмотке случается межвитковое замыкание. Соответственно, электромагнитное поле, которое она вырабатывает – слабое, и удержать шток втягивающего не в силах, так сказать.

Вторая цель – определить, хватает ли силы втягивающей обмотки, чтобы затянуть якорь втягивающего устройства. То есть, может ли втягивающее реле завести шестерню в зацепление с маховиком.

Чтобы провести эти самые силовые испытания втягивающего реле стартера, потребуется три толстых провода и аккумуляторная батарея. Суть проверки заключается в том, чтобы сымитировать работу втягивающего реле, и убедиться при помощи ровных и сильных рук – прочно ли втянутый шток втягивающего удерживается соответствующей обмоткой.

Важно!!! Описанные далее действия требуют четкого понимания того, что делается. Что еще более важно – нельзя тормозить, заставляя втягивающее реле слишком долго пребывать в рабочем положении. Медлительные действия неизбежно приведут к перегреву удерживающей обмотки втягивающего, после чего проверка на предмет наличия в ней обрыва, описанная выше – даст «положительный» результат.

Проверка на силу втягивающей обмотки осуществляется в следующей последовательности:

Якорь втягивающего реле необходимо закрепить на столе при помощи вкрученного надежно самореза и куска проволоки (показано на фотографии ниже).
Силовой контакт без перемычки подсоединяется к «плюсу» АКБ.
С помощью второго провода «плюс» АКБ подается на управляющий (плоский) контакт.
Якорь заталкивается до контакта силового реле. Для этого он упирается в саморез, к которому он же и закреплен проволокой.
Теперь самое важное! «Минус» от АКБ подается на силовой контакт с перемычкой.
Сразу после срабатывания реле пробуем усилием руки оттянуть втягивающее, пытаясь вывести из него шток (для этого он прикрепляется к саморезу проволокой).
После подачи «минуса» не мешкаем – в течение 3-4 секунд убеждаемся, что якорь втягивающего надежно удерживается внутри, и размыкаем цепь (снимаем «минус»).

Если в пункте 6 удалось усилием руки вытянуть шток, значит удерживающая обмотка работает слабо, либо не работает вообще.

Если бы удерживающая обмотка была в замыкании с корпусом, то во время проверки мы бы увидели сильное искрение на контактах (оно и так будет, но незначительное). Кроме того, шток втягивающего под воздействием пружины выталкивался бы из втягивающего самостоятельно.

Важно!!! Если с первой попытки вы замешкались, и не успели понять, что к чему – повторную проверку выполняйте только по истечении 5-10 минут. Это необходимо для того, чтобы дать возможность удерживающей обмотке остыть (на корпусе ее нагрев может и не ощущаться).

Краткие итоги

В качестве итога остается только сказать, что проверить втягивающее реле стартера не так уж и сложно. Как правило, практически все его неисправности определяются по первичным симптомам еще до снятия стартера. Проверка же в снятом виде нужна для того, чтобы исключить другие возможные неисправности, которые могут и не относиться к втягивающему реле. Кроме того, силовая проверка дает возможность убедиться, что втягивающее реле еще «не ослабло», и отрабатывает полноценно.

Схожий материал

Топ-10 отличных семейных автомобилей с полным приводом

Как подготовить автомобиль к продаже

Как правильно перевезти собаку в машине

Меняем тормозные колодки на колесах своими руками

Принцип работы датчика давления в шинах: обзор, особенности и устройство

Обман на АЗС: как нам не доливают бензин и как уберечься от жульничества?

Самый дешевый способ очистки системы охлаждения автомобиля

Как продлить жизнь автомобильного аккумулятора

Удаление ржавчины с кузова автомобиля в домашних условиях

5 причин смерти АКБ зимой / Причины неисправности АКБ

Правильная зарядка АКБ дешевым зарядным устройством

Система рулевого управления автомобиля, её диагностика и ремонт

Как избавиться от запотевания стекол в автомобиле. Причины и способы их устранения.

Об автомобильных тормозах: история появления, правила ухода

Восстановление автомобильного аккумулятора

10 возможных причин почему низкое напряжение бортовой сети

Галоген или светодиод — что лучше. Сравнение по 15 критериям

ГУР vs ЭУР: что лучше — гидроусилитель или электроусилитель руля

Как проверить генератор автомобиля: 10 основных неисправностей

10 причин почему стартер еле крутит и пояснения к ним

Какой домкрат купить и как правильно его выбрать

Какой набор инструментов купить для автомобиля: 5 вариантов

История шин Bridgestone / Бриджстоун

История шин Матадор / Matador

Проверка цепи стартера | Как работает автомобиль

Пускатель инерционный

У инерционного стартера соленоид установлен в другом месте моторного отсека, часто на переборке.

Если стартер не поворачивает двигатель хотя машина аккумулятор в хорошем состоянии, неисправность может быть простой механической или может быть электрической неисправностью стартера-двигателя цепь .

Стартерная система проста, и ее легко проверить.Электрические проверки выполняются с помощью тестера цепей, контрольной лампы или вольтметр .

Механическая проверка: шестерня стартера просто застревает в зацеплении с двигателем маховик обычно можно сделать одним гаечным ключом.

Предварительно включенная система стартера

У предварительно включенного стартера соленоид установлен на корпусе двигателя.

Живая Терминал на аккумуляторе подключен тяжелым проводом к клемме на соленоид переключатель который работает, когда выключатель зажигания повернут.Другой вывод на соленоиде подключен к выводу на пусковой двигатель .

Второй терминал на мотор заземляется с помощью проволочной ленты через двигатель или коробку передач и кузов автомобиля обратно к клемме заземления на аккумуляторной батарее.

Современные автомобили имеют стартер с предварительным включением, соленоид которого установлен на кожухе. Многие старые автомобили имеют инерция стартер, у которого есть отдельный соленоид, установленный в другом месте в моторном отсеке.

Проверка шестерни стартера

Включите передние фары и попробуй стартер.Если фары тусклые, вероятно, шестерня стартера застряла в зацеплении с маховиком.

Посмотрите, есть ли квадратный шлейф на конце стартера-мотора шпиндель . Если это так, поверните его гаечным ключом, чтобы высвободить шестерню.

Не включайте выключатель стартера, пока шестерня не будет освобождена.

Если нет квадратной заглушки и в машине есть инструкция коробка передач , с зажигание выключено поставить передача рычаг на вторую передачу, отпустите ручник и раскачивайте машину вперед и назад, пока шестерня не освободится.

Если в машине есть автоматический коробка передач , вам необходимо снять стартер (см. Проверка и замена стартера ).

Если фары не тускнеют, поищите электрическую неисправность.

Проверка на электрические неисправности

Тест входной мощности

Чтобы проверить, доходит ли ток до соленоида, подключите контрольную лампу между его выводом питания и массой.

Сначала проверьте аккумулятор и его клеммы (см. Проверка батарей ) и другой конец заземляющего ремешка.

Используйте тестер цепей или контрольную лампу, чтобы определить, есть ли электрические текущий достигает соленоида.

Тест выходной мощности

Проверьте ток между соленоидом и стартером, подключив контрольную лампу между выходной клеммой соленоида и массой.

Подсоедините один провод к клемме питания (аккумуляторная сторона соленоида), а другой заземлите на оголенный металл на кузове.

Лампа должна загореться. Если да, то неисправен соленоид или сам стартер.

Если лампа загорается при заземлении на корпус, но не при заземлении на двигатель, значит, заземляющий провод двигателя неисправен. У него может быть ослабленный болт с грязью под ним, что приведет к плохому контакту.

Если лампа не горит, соединение между батареей и соленоидом неисправно.

Проверка соленоида

Проверьте соленоид, осторожно замкнув его главные выводы с помощью отвертки с хорошей изоляцией.

Чтобы проверить работу соленоида, послушайте его, пока помощник включает выключатель стартера. Соленоид щелкает при замыкании контактов, если он работает. Если это не так, неисправность может быть в выключателе зажигания или его выводах, проводке к нему или в самом соленоиде.

Проверьте выключатель зажигания и его проводку (см. Осмотр системы зажигания ).

Чтобы проверить, подает ли соленоид ток на стартер, подключите контрольную лампу между выходной клеммой соленоида (ведущей к стартеру) и массой, предпочтительно клеммой заземления аккумуляторной батареи.При включении стартера должна загореться лампа.

Если лампа не загорается, переключите автомобиль на нейтральную передачу (или поставьте автомат на стоянку), выключите зажигание и осторожно попытайтесь замкнуть два основных контакта на соленоиде. Эта обходы контакты переключателя внутри соленоида.

Используйте прочную отвертку с изолированной ручкой. Не касайтесь лезвия. Отогните резиновые крышки клемм и на мгновение зажмите лезвие между клеммами.

Должен быть искра , и стартер может повернуться.Если это так, соленоид неисправен. Если нет, то неисправен стартер. Для ремонта.

Тестирование схемы вольтметром

Включите фары и попробуйте стартер. Если фары тусклые, проверьте шестерню стартера (см. Проверка выводов и соединений аккумулятора ), его клеммы и заземляющий провод.

Если батарея работает нормально, проверьте с помощью вольтметра, как описано ниже.

Сначала предотвратите запуск двигателя, отсоединив подводящий провод от катушка .Обозначается SW или + (на автомобилях с отрицательной землей).

Проверка на батарее

Чтобы проверить наличие высокого сопротивления на стороне заземления цепи стартера, подключите вольтметр к клемме массы аккумулятора и заземлите его на корпусе стартера.

Подключите провода вольтметра к клеммам аккумуляторной батареи, положительный на положительный (+), отрицательный на отрицательный (-). Показание циферблата должно быть 12 вольт или больше.

Включите выключатель стартера, показание должно упасть, но не ниже 10.5 вольт. Если показания не падают, неисправна цепь выключателя зажигания или соленоид.

Если показание падает ниже 10,5 вольт и стартер вращается медленно или не вращается совсем, аккумулятор, вероятно, разряжен.

Если показание падает ниже 12 В, но остается выше 10,5 В при медленном вращении стартера, возможно, сопротивление где-нибудь в цепи; это должно быть выявлено в более поздних тестах. Или может произойти механический заедание стартера или двигателя, из-за которого он не может свободно вращаться.

Проверка на стартере

Чтобы проверить напряжение на стартере, подключите вольтметр к клемме питания стартера и заземлите его на корпусе стартера.

Проверить напряжение на стартере. Для системы отрицательного заземления на автомобиле с предварительно включенным стартером подключите положительный провод вольтметра к клемме питания на соленоиде. В системе с положительным заземлением выполните этот и следующие испытания с перепутанными проводами вольтметра.

Если автомобиль оснащен стартером инерционного типа, подключите положительный провод к клемме питания на стартере.

Прикоснитесь отрицательным проводом к неизолированной металлической части двигателя на мгновение, напряжение должно упасть, но не более чем на полвольта ниже, чем в предыдущем испытании. Если ранее было 11 вольт, оно должно оставаться выше 10,5.

Если показание превышает предел 10,5, неисправность в цепи стартера отсутствует, и проблема в двигателе, соленоиде или двигателе.

Если есть крутой падение напряжения (ниже 10,5 В) что-то вызывает высокое сопротивление в цепи стартера.

Подсоедините отрицательный провод вольтметра к клемме под напряжением аккумуляторной батареи, а положительный провод к клемме питания стартера-двигателя (на предварительно включенном стартере это клемма питания соленоида).

Он должен показывать 12 вольт, затем, когда вы работаете, переключатель стартера упадет ниже 0,5 вольт. Если не падает, сначала проверьте соленоид.

Проверка соленоида и других деталей

Чтобы проверить соленоид и переключатель зажигания, подключите вольтметр к соленоиду.

Подключите вольтметр к клеммам соленоида, отрицательный провод на стороне питания (аккумуляторной батареи), положительный провод на стороне стартера.

Включите зажигание — если напряжение по-прежнему не опускается ниже 0,5 вольт, соленоид или переключатель зажигания или его соединения неисправны.

Чтобы проверить другие части цепи переключателя зажигания, убедитесь, что их соединения чистые и плотные, затем соедините их с вольтметром.

Если напряжение действительно падает ниже 0,5 В, вероятно, имеется неисправность где-то еще на стороне питания цепи, например, плохое соединение с токоведущей стороной батареи, на соленоиде или между соленоидом и стартером.

Разъедините соединения, очистите их и плотно установите на место.

Проверка заземления цепи

Чтобы проверить, есть ли высокое сопротивление в проводке со стороны заземления цепи, подключите положительный провод вольтметра к заземленной отрицательной клемме аккумулятора, а отрицательный провод к корпусу стартера.

Срабатывание переключателя стартера должно вызвать падение напряжения с 12 вольт до уровня ниже 0,5 вольт.

Если показания вольтметра остаются выше 0,5 В, поищите плохой контакт на проводе заземления аккумуляторной батареи (на любом конце) или на перемычке заземления двигателя к корпусу.

Очистите и затяните соединения и снова проведите тест.

Если все эти тесты не выявили неисправности, она должна быть в самом стартере (см. Проверка и замена стартера ) или просто заклинивший двигатель.

Тесты вольтметра на предварительно включенной запущенной системе

Чтобы проверить напряжение, достигающее стартера, подключите один вывод вольтметра к клемме питания соленоида, а другой — к корпусу стартера.Чтобы проверить наличие повышенного сопротивления между аккумулятором и стартером, подключите вольтметр между клеммой питания аккумулятора и стартером. Чтобы проверить цепь соленоида и выключателя зажигания, подсоедините провода вольтметра к обоим клеммам соленоида. Чтобы проверить наличие высокого сопротивления на стороне заземления цепи стартера, подключите вольтметр к клемме массы аккумулятора и заземлите его на корпусе стартера.

Как проверить соленоид — Пошаговое руководство

Системы электропроводки и питания могут быть немного сложными для понимания, особенно когда дело доходит до чего-то столь же особенного, как соленоид. Это устройство необходимо вместе со стартером вашего автомобиля, чтобы оно работало плавно и эффективно. Но вам может быть интересно, как я узнаю, что мой соленоид работает правильно?

Никто не хочет разочаровываться в тщательном поиске проблемы только для того, чтобы обнаружить, что один нефункционирующий соленоид полностью останавливает вас.Следуя приведенным ниже инструкциям по тестированию соленоида, вы можете быть уверены, что он работает в полную силу, и вы можете спокойно уехать на закат!

В основном, соленоид предназначен для подачи электрического тока на стартер. Это делает его абсолютно важной частью работающего автомобиля или любого другого проекта, для которого требуется питание от аккумулятора до стартера. Более подробное описание того, что такое соленоид, можно найти в блоге Del City!

Всегда важно помнить, что в неисправностях автомобиля, возможно, виноват не соленоид! Возможно, это может быть автомобильный аккумулятор, который не запускает ваш автомобиль, или корень проблем с зажиганием. Возьмите эти соединительные кабели и в первую очередь проверьте, действительно ли вас беспокоит батарея. Если ваша батарея имеет 12 В и работает нормально, проверьте, не вызывает ли неисправность ваш соленоид.

Что вам понадобится

Шаг 1. Найдите соленоид

Это может показаться очевидным, но иногда может быть сложнее, чем кажется. Точное расположение может варьироваться в зависимости от марки и модели автомобиля, но общая концепция будет одинаковой.

Вам нужно будет открыть капот вашего автомобиля и найти двигатель.Здесь находятся стартер и соленоид. Вам нужно будет найти стартер, который представляет собой один большой цилиндр с прикрепленным к нему меньшим цилиндром. У этого меньшего цилиндра будет по два вывода с каждого конца. Этот цилиндр будет вашим соленоидом, как показано ниже.

Шаг 2: Нажмите Test

Вот здесь вам пригодится услужливый друг. Пусть этот друг заведет вашу машину, пока вы все еще находитесь рядом с соленоидом. Убедитесь, что вы находитесь на безопасном расстоянии от двигателя, пока он запускается.Здесь также пригодятся ваши защитные очки. Безопасность чрезвычайно важна при выполнении любых испытаний двигателей, двигателей, систем зажигания и т. Д.

Изо всех сил прислушивайтесь к звуку «щелчка». Если щелчок сильный и громкий, это, скорее всего, означает, что у соленоида достаточно мощности и он работает правильно. Если щелчки, которые вы слышите, тихие или повторяющиеся, возможно, ваш соленоид недостаточно силен или не имеет достаточного заряда аккумулятора. Если вы вообще не слышите звука или автомобиль не заводится, это может быть признаком неисправности соленоида.

Даже если вы услышите сильный щелчок во время прослушивания вашего соленоида, вы все равно захотите продолжить этот процесс, чтобы убедиться, что все работает правильно.

Шаг 3. Мультиметр

Этот мультиметр будет использоваться для проверки напряжения на вашем соленоиде. Еще раз убедитесь, что вы находитесь на безопасном расстоянии от двигателя и носите защитные очки и защитные перчатки. Подключите положительный провод (обычно красный) мультиметра к положительной клемме соленоида.Это клемма, идущая к стартеру. Затем поместите отрицательный провод (черный) от мультиметра на вывод, идущий от аккумуляторной батареи. На этом этапе ваш мультиметр должен быть включен, а все провода подключены, как показано на фотографии ниже. На этой фотографии аккумуляторная батарея используется для обеспечения напряжения (12 В), тогда как в вашей ситуации это будет автомобильный аккумулятор.

Затем попросите вашего друга снова запустить двигатель. Когда зажигание включается, вы должны увидеть падение напряжения.Целевой диапазон падения напряжения составляет около 0,5 В. Если вы видите значительно больше или меньше (включая отсутствие падения V), пора заменить соленоид.

Также важно помнить, что целевой диапазон напряжения для аккумулятора составляет около 12 В. Если ваш мультиметр показывает далеко от этого числа, проблема в батарее, а не в соленоиде.

Последние мысли

Поздравляем! Вы выполнили шаги, чтобы узнать, как проверить свой соленоид. По-прежнему возникают проблемы? Убедитесь, что вы удалили с соленоида всю коррозию или жир. Их наличие на поверхности может вызвать потерю мощности во всем автомобиле.

С помощью этих советов вы сможете определить, получает ли ваш соленоид напряжение, необходимое для правильного питания вашего автомобиля. Счастливых и безопасных путешествий!

Если у вас все еще есть вопросы, не стесняйтесь обращаться к , позвоните в нашу службу технической поддержки по телефону 1-800-654-4757.

Перемычки могут помочь вам проверить стартер

Q Я только что закончил установку восстановленного стартера на свою Toyota Tacoma 1999 года выпуска; старый замкнулся и не отключается.Однако новый не будет задействован. Он просто делает мягкий щелчок при повороте ключа. Любые идеи?

A Проверяли ли вы старый стартер, чтобы убедиться в его отказе? Короткое замыкание реле или соленоида может позволить стартеру оставаться включенным. Предполагая, что новый стартер в порядке, проверьте все электрические соединения между аккумуляторной батареей, реле, соленоидом и стартером. Внимательно посмотрите на реле стартера и его гнездо. И убедитесь, что между двигателем / трансмиссией и шасси имеется надежное заземление.

Самый простой способ проверить стартер на автомобиле — это использовать соединительные кабели для обхода электрической системы автомобиля.При выключенном зажигании и включенной трансмиссии — и со всей должной осторожностью — подсоедините один конец красного / положительного соединительного кабеля к положительной клемме аккумуляторной батареи. Коснитесь другим концом красного кабеля положительной клеммы стартера. Стартер должен вращать / провернуть двигатель. Если это так, проблема связана с кабелями, соединениями или реле. Если этого не происходит, проверните двигатель, подключите черный / отрицательный соединительный кабель в качестве заземления между трансмиссией и отрицательной клеммой аккумулятора.Коснитесь красным кабелем плюсовой клеммы стартера. Если стартер проворачивает двигатель, проблема в плохом заземлении шасси.

Опять же, делайте все возможное, чтобы защитить себя. Или еще лучше, снимите новый стартер и проверьте его на своем рабочем месте.

Q У меня есть Nissan Pathfinder V6 1988 года выпуска с пробегом 149000 миль, который я восстанавливаю. Одна проблема, которую я бы очень хотел решить: независимо от температуры, двигатель работает так, как если бы на ней было 30 градусов ниже нуля! Температура может достигать 90 градусов, а двигатель разгоняется от 2000 до 2400 оборотов в минуту, пока не прогреется! Это происходит только при первом запуске в день.

A Эта система раннего впрыска топлива использует «устройство управления быстрым холостым ходом» (FICD) и соленоид холостого хода для управления быстрым холостым ходом при запуске. FICD получает входные данные от датчика угла поворота коленвала, датчика температуры охлаждающей жидкости, зажигания и аккумулятора.Начальная частота вращения холостого хода от 2000 до 2400 об / мин является правильной, но она должна упасть до нормального холостого хода раньше. Я бы проверил эти два устройства, установленных на корпусе дроссельной заслонки.

Q У меня Chrysler Sebring 1999 года выпуска с пробегом примерно 112 000 миль.Когда холодно — ноль или ниже — моя машина не будет нормально работать. Он заводится, работает грубо, но когда я сбрасываю газ или включаю передачу, он умирает. Когда он достаточно прогрелся, он работает нормально. Дилер сказал, что проблема может заключаться в топливном насосе, но не был в этом уверен и стоил 900 долларов на ремонт. Что я делаю?

A Симптомы не очень хорошо подходят для проблемы с топливным насосом, хотя низкое давление топлива может быть фактором. Попросите магазин проверить давление топлива, затем подключите диагностический прибор, чтобы проверить коды неисправностей. При полностью холодном двигателе попросите мастерскую также проверить точность сигнала датчика температуры охлаждающей жидкости. Диагностический прибор также может проверить / сбросить исполнительный механизм регулировки холостого хода.

Также, обновлен ли автомобиль по текущему техническому обслуживанию, например, по воздушным и топливным фильтрам, свечам зажигания и т. П.? Когда температура окружающей среды опускается ниже нуля, автомобиль приближается к своим эксплуатационным пределам, а это означает, что регулярное техническое обслуживание может иметь значение, запускать и не запускать.

Как узнать, неисправно ли реле стартера? Четыре общих симптома

Как определить неисправность реле стартера ? Ну, это один из основных, но часто игнорируемых компонентов системы зажигания.Он редко выходит из строя из-за недостатка движущихся частей. Но когда это произойдет, некоторые симптомы неисправного реле стартера сообщат вам о проблеме.

Неисправное реле стартера означает, что автомобиль может вообще не заводиться. Источником неисправности могут быть корродированные контакты, неисправная электрическая цепь или изношенное реле. Вы должны быть бдительны и регулярно контролировать реле, чтобы избежать внезапной поломки.

Как узнать, неисправно ли реле стартера?

Основная функция реле стартера — работать в качестве переключателя соленоида стартера путем включения большого потока тока от меньшего, генерируемого цепью переключателя зажигания. То же самое происходит со стартером, когда это автомобильный автомобиль. Из-за невысокой цены замена компонента — лучший вариант в случае его выхода из строя.

Итак, как определить неисправное реле стартера или нет? Что ж, это предупреждающие знаки, о которых следует знать:

1. Машина мертва

Самый очевидный симптом — совершенно бесшумный автомобиль, который не реагирует на поворот ключа зажигания. Как только вы повернете ключ или нажмете кнопку стартера, он отправит сигнал на реле стартера, заставив ток течь через катушку реле.В конечном итоге ток проходит через соленоид стартера и двигатель, заставляя двигатель запускаться.

Но этого не происходит, когда реле неисправно или повреждено. Если автомобиль не заводится после поворота ключа зажигания, проверьте, разрядился ли аккумулятор. Если все в порядке, проблема определенно в реле стартера.

Автомобиль вообще не заводится, а значит, что-то пошло не так с реле стартера.

ПОДРОБНЕЕ

2.Стартер издает щелкающие звуки

Это происходит, когда реле не может послать полный сигнал. Реле либо посылает полностью электрический сигнал, либо ничего. Но поврежденное или изношенное реле, которое не вышло полностью, может попытаться замкнуть контакты во время включения и выключения. Неудачные попытки приводят к частым звукам щелчка.

Эта конкретная проблема является побочным продуктом старого реле и корродированных или грязных контактов. Батарея с низким током может вызвать ту же проблему. Так что обязательно проверьте его, прежде чем решиться на замену реле.

3. Периодические сбои при запуске двигателя

Полнофункциональное реле стартера будет передавать питание на стартер при каждом включении. Но повреждение может произойти из-за грязи, перегрева и других проблем, вызывающих неустойчивую работу стартера. Плохое соединение проводов или жирные контакты из-за воздействия под капотом также могут быть проблемой.

Соленоид неисправного стартера может быть вызван множеством возможных причин.

>> Мы использовали японские автомобили, реле стартера которых работает отлично.Кликните сюда!!! <<

Проверка проводов, очистка контактов и ремонт сломанных проводов решат эту проблему.

4. Не выключается стартер

Поворот ключа зажигания включает реле стартера, что приводит к срабатыванию соленоида стартера и двигателя. Выключение ключа зажигания должно вызывать обратную реакцию. Что-то не так с реле стартера, когда оно не работает по этому обычному маршруту.

Вы должны быть обеспокоены, если он остается включенным еще долго после запуска двигателя.Возможной причиной может быть сварка контактов из-за перегрева или воздействия большого тока.

2 признака неисправности реле стартера

Большинство владельцев автомобилей не задумываются дважды о том, что происходит, когда они поворачивают ключ в замке зажигания. Однако для того, чтобы ваш двигатель запустился, должно произойти несколько вещей.

Система зажигания использует электрический сигнал, чтобы запустить двигатель. Эта цепочка событий требует наличия ряда различных компонентов, каждый из которых играет весьма специфическую роль в запуске вашего автомобиля.

Один из распространенных источников проблем связан с компонентом, известным как реле стартера. Если вы хотите расширить свои знания о том, что делает этот компонент, и что может случиться, если он выйдет из строя, продолжайте читать. В этой статье более подробно рассматриваются два признака того, что реле стартера может иметь проблемы.

1. Автомобиль не заводится

Немногие признаки автомобильной неисправности оказываются столь же очевидными, как автомобиль, который просто не заводится. В то время как множество различных основных проблем могут препятствовать зажиганию автомобиля, неисправное реле стартера часто лежит в основе проблемы.Чтобы понять, почему, вам нужно лучше понимать, что именно делает реле стартера.

Когда вы поворачиваете ключ в замке зажигания, ваша батарея срабатывает, чтобы высвободить электрический разряд. Эта энергия запускает стартер и запускает двигатель. Однако для того, чтобы этот электрический импульс достиг стартера, он должен сначала пройти через реле стартера. Реле стартера не только замыкает электрическую цепь, но и увеличивает ток аккумулятора.

Если ваше реле стартера вышло из строя, электрический сигнал никогда не перейдет от аккумулятора к стартеру.В результате ваш двигатель не заводится — независимо от того, сколько раз вы поворачиваете ключ. Неисправное реле часто издает слышимый щелкающий звук, когда вы поворачиваете машину. Немедленно обратитесь к механику, если ваш автомобиль не заводится и вы слышите этот звук.

2. Ваш стартер работает постоянно

В приведенном выше обсуждении автомобиль не заводился, потому что неисправное реле стартера не передавало сигнал на стартер. Реле стартера может выйти из строя и наоборот.Другими словами, вместо того, чтобы не разомкнуть электрическую цепь, неисправное реле может не замкнуть ее.

В результате стартер будет продолжать работать даже после запуска двигателя.

В некоторых случаях стартер может даже продолжать работать после того, как вы вынули ключ из замка зажигания. Эта проблема вскоре приводит к серьезным повреждениям стартера, а также маховика трансмиссии. Хотя неисправное реле стартера может вызвать эту проблему, более распространенной причиной часто является заедание цилиндра замка зажигания.

Проверить заедание можно, повернув личинку замка. Если это вращение вызывает остановку стартера, значит, вы определили источник проблемы. Устраните проблему, смажьте цилиндр замка жидким графитом или сухой тефлоновой смазкой. Если вращение личинки замка не остановило стартер, возможно, вы имеете дело с неисправным реле.

Для проверки неисправного реле требуется помощь профессионального механика. Чтобы определить, неисправно ли ваше реле, техник заменит его новым реле с аналогичным номером детали.Если эта замена все еще не решает проблему, проблема почти наверняка связана с проводкой выключателя зажигания.

Плохая проводка означает, что реле стартера получает электрическое заземление, даже когда ключ не находится в рабочем положении. Замена неисправной проводки должна решить проблему.

Реле стартера играет жизненно важную роль в запуске вашего автомобиля. Если вы подозреваете, что имеете дело с неисправным реле стартера, обратитесь к специалистам. в Letcher Bros.Авто ремонт.

Как проверить соленоид стартера — пошаговый процесс

Соленоид стартера работает на нескольких очень основных принципах. Его основное предназначение — передача электрического тока от аккумулятора к самому стартеру, отсюда и название. Соленоид активируется, как только вы поворачиваете ключ.

Включает электродвигатель, расположенный в стартере, который затем запускает двигатель. Если стартер не работает, то весьма вероятно, что ваш автомобиль вообще не заведется.

Электромагнит стартера

Следовательно, если ваш автомобиль не запускается или мощность в лошадиных силах при включенном двигателе колеблется, стартер должен быть первым, что вам нужно проверить. Некоторые автовладельцы скептически относятся к этому.

Однако это не слишком сложный процесс, и вам не нужно каждый раз привлекать профессионала / механика.

Следующий раздел содержит пошаговые инструкции по тестированию или проверке соленоида стартера. Если вам нравится быть готовым к таким сценариям, вам обязательно стоит прочитать это.

Признаки неисправности соленоида стартера

Как упоминалось выше, стартер в основном работает от батареи как основного источника энергии. Назначение стартера — запустить двигатель вашего автомобиля.

Если что-то не в порядке со стартером, соленоидом стартера или аккумулятором, ваш двигатель не будет работать должным образом, и ваш автомобиль может вообще не запуститься. Это может быть неприятно, потому что ваши возможности будут довольно ограниченными.

Неисправный соленоид стартера

Чтобы обнаружить несколько явных признаков неисправности стартера или соленоида стартера, прочтите, чтобы узнать больше.

Научитесь слушать звуки, издаваемые вашим автомобилем. В этом конкретном случае важно наблюдать за шумами, которые производятся при включении или выключении автомобиля. В частности, вам нужно быть бдительным, когда ключ в замке зажигания поворачивается в любой момент.
Вы можете услышать необычные щелкающие звуки, которые, как правило, являются предупреждающим знаком для неисправного стартера / соленоида. Однако даже если вы не слышите этих шумов, есть небольшая вероятность, что эти компоненты все еще неисправны.
Еще один довольно очевидный признак — ваша машина не заводится. Вы могли заметить, что на приборной панели горит свет, но двигатель не заводится. Это означает, что, вероятно, неисправен стартер.
Вы можете попытаться решить проблему, попробовав запустить автомобиль от внешнего источника. Если это не удастся, то ваши подозрения подтвердятся. Если вы дома, обратитесь в местный гараж или к механику. Если вы едете по шоссе или дороге, то лучше всего обратиться в службу помощи на дорогах или в аналогичные органы, чтобы они помогли вам.

Часть 1 — Шаги по поиску соленоида стартера

Откройте капот вашего автомобиля. Стартер вместе с соленоидом находится в моторном отсеке автомобиля. Чтобы открыть капот, нажмите на защелку и вставьте защелку безопасности, чтобы она оставалась в вертикальном положении во время работы.
В случае, если вы не можете найти защелку безопасности или спусковой механизм капота, вы можете обратиться к руководству, прилагаемому к вашему автомобилю, поскольку его расположение может отличаться в зависимости от модели автомобиля.Следующим шагом будет поиск стартера. Обычно он расположен рядом с местом соединения трансмиссии с двигателем.
Обычно стартер имеет форму цилиндра с прикрепленным к нему цилиндром меньшего размера, похожим на стартер. Стартеры могут быть самых разных размеров; тем не менее, форма по большей части довольно последовательна.
Если вы присмотритесь, вы также заметите провод, идущий от положительной клеммы аккумулятора до стартера. Если вам сложно найти стартер, вы можете обратиться к руководству за дополнительной информацией о том, как он выглядит и где, вероятно, он будет расположен.
Теперь определите местоположение меньшего цилиндра, установленного рядом с цилиндрическим стартером. Этот цилиндр меньшего размера и является соленоидом стартера. Соленоид стартера, скорее всего, будет прикреплен к боковой части верхней части стартера.
У соленоида стартера также есть две разные клеммы, выходящие на обоих концах. Как и у стартера, к одной из этих клемм также подключается провод от аккумуляторной батареи. Попросите кого-нибудь помочь вам со следующей частью. Попросите вашего партнера вставить ключ в замок зажигания и повернуть его.
Тем временем послушайте, щелкает ли соленоид при повороте ключа в замке зажигания. Если вы вообще не слышите щелчка, то соленоид стартера не работает должным образом и, вероятно, неисправен. Кроме того, отсутствие щелчка также может указывать на то, что аккумулятор вашего автомобиля разряжен и его необходимо перезарядить.
Если вы слышите щелчок, но автомобиль не запускается должным образом, это означает, что соленоид стартера срабатывает до определенной степени, но недостаточно для запуска двигателя.Чтобы исправить это, сначала проверьте, заряжена ли батарея. Сделать это можно с помощью вольтметра.
Подключите вольтметр к положительной и отрицательной клеммам батареи соответственно и проверьте показания. Низкое значение напряжения указывает на то, что вам следует зарядить аккумулятор.
В противном случае значение около двенадцати вольт или выше означает, что аккумулятор в порядке, и ваш автомобиль в принципе должен заводиться. Проверив аккумулятор, вы можете как минимум исключить возможность неисправности аккумулятора и сосредоточиться на соленоиде стартера.

Часть 2 — Как проверить ток в соленоиде стартера

Электромагнит стартера проходит

Чтобы проверить, правильно ли работает соленоид стартера, вы можете подключить к нему контрольную лампу. Найдите две входные и выходные клеммы на соленоиде стартера. Подключите контрольную лампу к выходной клемме, так как другая клемма уже подключена к батарее.
Как только соленоид стартера активирован как таковой, он может внутренне соединить обе клеммы.Как только это будет сделано, удерживайте красный провод контрольной лампы, закрепленной на верхней клемме соленоида стартера.
Возьмите черный провод контрольной лампы и заземлите его так, чтобы цепь замкнулась. Вы можете использовать любую часть кузова автомобиля для заземления черного провода. Единственное условие — это должен быть чистый металл.
В качестве альтернативы вы также можете удерживать его на отрицательном полюсе аккумулятора. Как только цепь будет замкнута, только тогда можно будет измерить количество тока, проходящего через нее.
Теперь сфокусируйтесь на красном проводе. Если он загорается, это означает, что через аккумулятор к соленоиду проходит ток. Это означает, что аккумулятор работает нормально, но есть внутренняя неисправность самого соленоида стартера.
Убедившись, что провод проходит в данный момент, необходимо проверить, пропускает ли соленоид стартера его вперед или нет. Для этого подключите красный провод к нижней клемме соленоида. Между тем, черный провод следует заземлить так же, как и раньше.Попросите кого-нибудь помочь вам и снова повернуть ключ в замке зажигания.
В идеале это должно привести к замыканию цепи и передаче электричества на нижний вывод соленоида стартера. Будьте очень осторожны и держитесь подальше от потенциально движущихся компонентов двигателя во время этого этапа.
Теперь еще раз посмотрите на контрольную лампу. Если он включается, это означает, что соленоид передает электроэнергию от аккумулятора к стартеру. Если стартер не срабатывает, несмотря на то, что загорелся свет, возможно, вам придется полностью заменить его, поскольку, скорее всего, он неисправен.
Однако, если свет не включается, что-то не так с соленоидом, поскольку он не передает электрическую мощность на стартер должным образом. В этом случае соленоид необходимо будет заменить. Вы можете легко найти оба этих компонента в местном магазине автозапчастей. Поэтому у вас не должно возникнуть проблем с поиском замены для обоих, если это необходимо.
Для этих компонентов важно, чтобы вы получили стартер и соленоид, которые действительно подходят для вашего автомобиля. Вы можете обратиться к руководству для этого или к своему местному механику для получения дополнительной информации о деталях.

Последние мысли

Теперь, когда у вас есть это руководство в заднем кармане, у вас не будет проблем с ситуацией, когда дело доходит до проверки соленоида стартера. Для этого процесса есть выбранное количество шагов, и новичкам их легко выполнить. Как видите, процесс не такой уж и сложный, желаю удачи!

Признаки неисправного соленоида стартера ❤️ Все, что вам нужно знать

Соленоид стартера отвечает за передачу электрического тока от аккумулятора к самому стартеру.

Авторемонт ДОРОГО

Хотя электромагнитный клапан стартера выходит из строя, это не очень часто, но он может быть поврежден из-за чрезмерного нагрева, влажности или плохой проводки.

К счастью, соленоид стартера предупредит вас, когда он вот-вот выйдет из строя, еще до того, как это произойдет.

В этой статье рассматриваются наиболее распространенные признаки неисправного соленоида стартера, а также общие причины повреждения соленоида. Мы также предоставим вам пошаговое руководство по самостоятельной замене соленоида стартера, чтобы сэкономить на трудозатратах.

Что такое соленоид стартера?

Соленоид стартера — один из самых забытых и важных компонентов системы зажигания.

Электромагнит стартера отвечает за получение питания от батареи реле стартера и активацию стартера для запуска двигателя. Таким образом, без реле стартера электрическая цепь не замкнута, и двигатель не может запуститься.

Помимо передачи тока аккумуляторной батареи, соленоид стартера отвечает за создание электромагнитной силы для создания механической силы, необходимой для перемещения шестерни.Как только шестерня движется, запускается маховик двигателя.

Соленоид стартера сделан очень прочным, и очень редко приходится иметь дело с неисправным соленоидом стартера. При этом соленоид стартера не работает вечно, и вы можете столкнуться с ситуациями, когда соленоид стартера неисправен.

Каковы основные признаки неисправного соленоида стартера?

Как и любой другой компонент вашего автомобиля, соленоид стартера сообщает вам, когда он выходит из строя, еще до того, как это произойдет.

Есть очень частые признаки неисправного соленоида стартера; некоторые из них легко обнаружить, в то время как другие немного сложнее и требуют определенного уровня внимательности, прежде чем вы их обнаружите.

Соленоид стартера издает быстрый щелчок

Как водитель, вы всегда должны помнить, что любой странный шум, исходящий от вашего автомобиля, не является хорошим признаком, независимо от того, исходит ли он от соленоида стартера или других частей.

Как только вы услышите эти шумы, вы должны немедленно принять меры и передать автомобиль для проверки и ремонта профессиональному механику. Хотя некоторые из этих звуков могут возникать из-за простых проблем, другие звуки могут быть очень серьезными и могут указывать на значительные повреждения.

Один из первых и наиболее распространенных признаков неисправного соленоида стартера — это странные быстрые щелкающие звуки. Эти звуки случаются из-за того, что соленоид не получает нужного количества электрического тока.

Одна из основных причин этой проблемы — плохие соединения и проблемы с проводкой.

Стартер продолжает вращаться

При отпускании кнопки стартера или выключении зажигания стартер должен перестать вращаться. Однако с неисправным соленоидом стартера стартер не поймет, как вы выключите переключатель и продолжите движение.

По мнению автомобильных экспертов, одной из первых причин непрерывного вращения стартера является оплавление или повреждение поверхности соленоида стартера из-за сильного нагрева.

Об этой проблеме необходимо позаботиться, чтобы избежать серьезных повреждений, требующих очень больших затрат на ремонт.

Щелчок, исходящий от соленоида без вращения стартера

Когда вы включаете ключ в корпусе ключа, соленоид стартера перемещается, затем стартер вращается, чтобы запустить двигатель.

Когда ваш соленоид стартера выходит из строя, вы можете услышать щелкающий звук и небольшое движение в соленоиде стартера, но вы не увидите соответствующего вращения стартера, и, следовательно, двигатель не запустится.

В этом случае виновником может быть обрыв соединения соленоида из-за эрозии, поломки или грязи.

Ведущая шестерня заднего хода

обычно, как только стартер начинает вращаться, ведущая шестерня не должна двигаться назад; в противном случае неисправен соленоид стартера.

Одной из самых серьезных проблем с корнем в этом случае может быть сломанная пружина из-за потери электричества.

Какие типичные примеры неисправностей соленоида стартера?

Как мы упоминали ранее, неисправный соленоид стартера встречается очень редко. Однако, если соленоид стартера выходит из строя по какой-либо причине, вот что действительно могло пойти не так:

Не удается сбросить соленоид стартера

Когда соленоид стартера выходит из строя, очень вероятно, что эта деталь застрянет и не сбросится.Даже если вы попытаетесь выключить зажигание или отпустить кнопку стартера, соленоид стартера не сможет вернуться в исходное положение.

Соленоид стартера не работает как обычно

Еще одним важным примером неисправного соленоида стартера является то, что он теряет способность часто всасывать.

Ведущая шестерня не восстанавливается в нужный момент

Когда ваш соленоид стартера выходит из строя, возвратная пружина может становиться все слабее и слабее, что приводит к обратному действию коронной шестерни маховика двигателя.Это обратное действие обычно происходит из-за того, что ведущая шестерня не восстанавливается в нужный момент.

Соленоид стартера не запускает стартер

Наконец, когда соленоид стартера выходит из строя, он больше не сможет запустить стартер. Вместо этого стартер будет издавать непрерывные звуки, пока двигатель не работает.

Что вызывает неисправный соленоид стартера?

Причин, приводящих к неисправности соленоида стартера, множество, в том числе:

Очень часто приходится иметь дело с ослабленными или неправильно подключенными проводами в системе стартера вашего автомобиля.

Поскольку эти провода выходят из строя, соленоид стартера не получает нужного количества тока, что приводит к его повреждению.

Проблемы, связанные с тепловыделением

Соленоид стартера не предназначен для выдерживания высоких токов в течение более длительных периодов времени, потому что большой ток генерирует много тепла, которое может повредить соленоид.

Если оставить ключ зажигания в положении «включено» на долгое время, соленоид стартера может выйти из строя из-за длительного воздействия сильного тока.

Проблемы с повышенной влажностью

Как и большинство деталей, связанных с электричеством, вы никогда не хотите, чтобы на стартер попадала влага для поддержания его срока службы.

Если влага попала в соленоид стартера, вы заметите щелчок, после которого стартер не запустится.

Эта влага вызывает коррозию соленоида, что приводит к значительному снижению эффективности соленоида.

Соленоид стартера — один из тех компонентов автомобиля, которые не нужно перетягивать ни по какой причине.

При чрезмерной затяжке болтов соленоида стартера существует высокая вероятность повреждения или изгиба этих болтов внутри самого соленоида стартера. В результате электрический ток и, следовательно, эффективность соленоида стартера значительно снижаются.

Что делать, если неисправен соленоид стартера?

Предположим, вы заметили какой-либо из ранее упомянутых признаков неисправного соленоида стартера.В этом случае вы должны отнести свой автомобиль к профессиональному механику, осмотреть его и позаботиться о любом ремонте.

Некоторые из этих ремонтов могут быть такими же простыми, как замена некоторых систем проводки, в то время как другие ремонты могут потребовать замены всей части соленоида стартера.

Перед тем, как принимать окончательные решения по ремонту, вы должны сначала подтвердить механику, что соленоид стартера является виновником, поскольку другие компоненты могут повлиять на работу соленоида стартера в системе запуска.

Как устранить неисправность соленоида стартера?

Важно убедиться, что проблема запуска связана с соленоидом стартера, прежде чем предпринимать какие-либо действия и заменять его.

Вот что вам нужно сделать для устранения неисправности соленоида стартера:

Не отключая аккумулятор, включите аварийный тормоз и поставьте автомобиль на нейтраль или припаркуйте
С помощью вольтметра проверьте аккумулятор и убедитесь, что с самим аккумулятором все в порядке
Вернитесь на место водителя и включите зажигание, наблюдая за освещением приборной панели.
Проверьте напряжение на проводах среднего размера в батарее и убедитесь, что на проводе среднего размера около 12 Вольт.
Пожалуйста, выньте красный порт, подключенный к соленоиду стартера, подключите его к перемычке и посмотрите, нет ли искры
Попросите помощника включить переключатель и прислушаться к звуку, указывающему на включение стартера.
Если вы не показываете 12 вольт на вольтметре и стартер не активируется, значит, проблема с соленоидом стартера, и вам необходимо его заменить.

Как заменить соленоид стартера?

Если вы подтвердили, что соленоид стартера является виновником вашей системы стартера, соленоид необходимо заменить.

Поскольку часть соленоида стартера не очень дорогая, возможно, стоит узнать, как заменить соленоид стартера самостоятельно, вместо того, чтобы тратить деньги на оплату труда.

Вот пошаговое руководство по замене соленоида стартера вашего автомобиля:

Поднимите автомобиль домкратом и домкратом. Если вы никогда раньше не поднимали свой автомобиль, важно обратиться к руководству по эксплуатации автомобиля для получения более подробных инструкций. Если у вас нет экземпляра руководства, вы можете загрузить его в Интернете или получить копию у местного механика.
Когда автомобиль будет поднят, отсоедините кабели аккумулятора, чтобы предотвратить поражение электрическим током при работе с автомобилем.
Найдите стартер автомобиля под автомобилем. Если вы не можете найти его визуально, вы можете обратиться к руководству пользователя для получения более подробной информации.
Перед отключением стартера обязательно сделайте заметку или снимок и отметьте, какой провод с какой стороны подключен. Один из проводов должен быть подключен к аккумулятору, и вы не захотите переключать эти провода при переустановке стартера.
Отсоедините стартер с помощью гаечного ключа и отвертки и, если требуется, выньте крепежные болты стартера
Теперь отсоедините соленоид стартера от самого стартера, открутив два больших болта
Сравните старый соленоид с новым, чтобы убедиться, что вы выбрали правильный.Вы также можете обратиться к руководству по эксплуатации транспортного средства для более подробного описания того, какой соленоид вам следует купить.
Установите на место новый соленоид, сначала надев его на стартер, а затем осторожно закрутив.
Установите стартер на свой автомобиль и следите за своими примечаниями при соединении двух проводов.
Проведите тест-драйв своего автомобиля и убедитесь, что все работает правильно. Имейте в виду, что если автомобиль не заводится, проблема может быть не связана с неправильной установкой; это может быть другой компонент в системе стартера, вызывающий проблему.

Иногда проблема запуска может быть связана с самим стартером, а не только с соленоидом стартера. В этом случае, к сожалению, вам нужно заменить весь стартер примерно за 430-700 долларов.

Перед заменой стартера нужно поставить обратно и убедиться, что замена стоит. Другими словами, если ваш автомобиль очень старый, а затраты на ремонт приближаются к стоимости автомобиля, вы можете подумать о том, чтобы бросить его.

К счастью, покупатель Cash Cars платит больше всего денег за утиль вместе с БЕСПЛАТНОЙ буксировкой! Позвоните нам, чтобы узнать подробности.

Заключение

Соленоид стартера отвечает за передачу электрического тока от аккумулятора к стартеру, чтобы двигатель заработал.

Хотя неисправный соленоид стартера не является очень распространенным явлением, есть общие признаки неисправного соленоида стартера, в том числе частый щелкающий звук соленоида стартера, непрерывное вращение стартера без запуска двигателя, стартер не может вращаться и двигаться. передача реверсирует.

Если вы заметили какой-либо из этих признаков, вы должны сначала осмотреть автомобиль профессиональным механиком, чтобы убедиться, что соленоид стартера вызывает проблему, а во-вторых, чтобы решить проблему.

Неисправный соленоид стартера может вызвать головную боль и привести к серьезным проблемам с автомобилем. Таким образом, вам нужно как можно скорее о ней позаботиться.
