Как проверить свечу накала в дизеле: Быстрая проверка свечей накаливания. Как проверить свечи дизельного двигателя лампочкой или тестером не снимая их

Как проверить свечи накала на дизеле? Приводятся два наиболее распространённых метода.

Владельцы дизельных автомобилей не понаслышке знают о том, какие проблемы могут возникать в результате некорректного функционирования свечей накаливания. Напомним, цилиндры дизельного двигателя должны быть корректным образом подогреты для быстрого воспламенения топливной смеси. В тёплую погоду даже некорректно работающие свечи накаливания ничем не выдают себя. Напомним, что современные автомобили обладают «умными» свечами накаливания. Они подключаются лишь в том случае, если температура окружающей среды падает ничего конкретной отметки.

Естественно, если свеча вышла из строя, существует лишь один выход – заменить её. Свеча накаливания в Кривом Роге доступна практически для всех дизельных автомобилей. Ниже будут даны актуальные рекомендации, касающиеся самостоятельной проверки свеч на необходимость замены.

Свеча накаливается неравномерно

Первый способ проверки достаточно простой. Для его осуществления не придётся даже осуществлять разборку двигателя, чтобы добраться до головки на предмет демонтажа свечей.

Суть в том, что проверка осуществляется при помощи обыкновенного мультиметра. Поэтапно процесс можно представить следующим образом:

• мультиметр подключается к отключенной от питания свече накала;
• прибор устанавливается в положение проверки сопротивления;
• если прибор показывает пробой, значит свеча не функционирует в принципе.

Главной отрицательной чертой подобной проверки свечей накала на дизеле считается невозможность оценить степень накала. Вполне возможно, что свеча разогревается, но лишь на своём кончике.

В результате всё равно проблемы с пуском двигателя зимой останутся.

Полноценная проверка свечей накала на дизеле

Здесь без частичной разборки двигателя обойтись не получится. Если доступ к свечам получен, необходимо поочерёдно выкрутить их. Для проверки потребуется провод толстого сечения с гарантированно целой изоляцией.

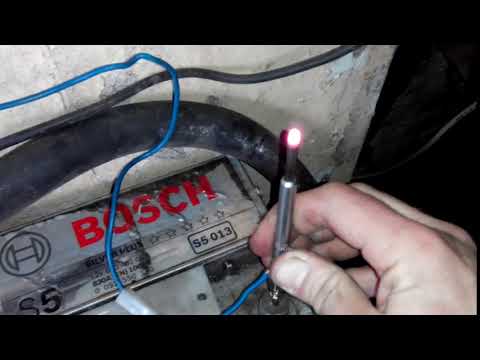

Плюсовая клемма свечи устанавливается непосредственно на плюсовую клемму аккумулятора. При помощи вышеозначенного провода на свечу подаётся «минус». Для этого достаточно проводом прикоснуться к корпусу.

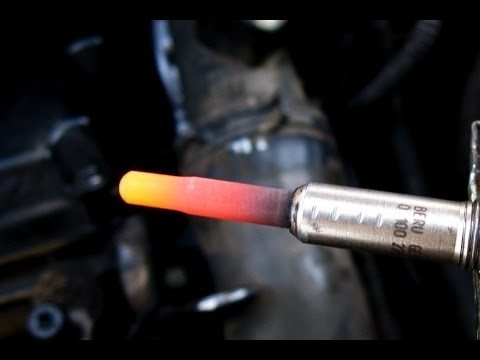

Как только электрическое питание подано, свеча должна начать немедленно разогреваться. Разогрев должен быть быстрый, но поступательный. Всё тело свечи должно ярко светиться.

Если этого не происходит (светится только кончик свечи), она всё равно должна быть заменена на новую. Только в этом случае удастся полностью избавиться от проблем с пуском двигателя в холодное время года (актуально для любого автомобиля, вне зависимости от года выпуска).

Смотрите также:

• Знаете ли Вы, как выполнить подключение GPS трекера к автомобилю самостоятельно.

• Узнайте об актуальных способах эвакуации автомобилей — http://www.propr.me/vidy-evakuacii-avtomobilej/

В видео демонстрируется, как безошибочно выполнить проверку степени накала свечей на дизельном двигателе:

Узнаем как проверить свечи накала в дизеле, не снимая?

Многих автолюбителей интересует вопрос о том, как проверить свечи накала в дизеле, поскольку не всегда в холодную погоду удается завести машину. И здесь есть свои нюансы. Дело в том, что с несколькими неисправными свечами дизельный двигатель еще можно запустить, но лишь при температуре за бортом +5 °С. Если данный показатель ниже, то автомобиль не заведется даже при одной неисправной свече.

Нередко из-за незаведенной машины многие водители откладывают запланированные дела либо пересаживаются на общественный транспорт. Только на деле можно провести проверку на предмет работоспособности свечей, не прибегая к помощи специалистов. Существуют три способа, которые уже проверены временем и дадут ответы на многие вопросы. Но прежде немного теории касательно принципа работы этих элементов не повредит.

Как работают свечи накаливания

Чтобы узнать, как проверить свечи накала в дизеле, не снимая их, необходимо ознакомиться с принципом работы этих элементов. А они в отличие от аналогов для бензиновых двигателей функционируют несколько иначе. То же самое можно сказать и про их внешний вид – ничего общего. И если в агрегатах, работающих на бензине, искра от свечи воспламеняет рабочую смесь, то в дизелях топливо воспламеняется от давления.

Но тут тоже есть один нюанс: если на улице холодно, то двигатель не заведется, чему способствует попадание холодного воздуха в рабочую камеру. В этом случае запуск затруднен, и необходимо машину прогреть. На старых автомобилях свечи накаливания включаются с каждым запуском двигателя. У современных моделей они задействуются не всегда, а лишь при отрицательной температуре.

Максимальное значение температуры наконечника свечи составляет 1350°С. Внутри него расположены две спирали:

• нагревательная;
• регулирующая.

С первой все понятно – обеспечивает нагрев. Функция последней несет защитный характер, поскольку оберегает свечу от перегрева в ходе повышения температуры. Это делается посредством увеличения электрического сопротивления.

Разновидности свечей

При решении вопроса о том, как проверить работоспособность свечей накала на дизеле, нужно знать, какие их виды существуют. Для дизельных двигателей они выпускаются двух видов:

• керамические;
• штифтовые.

У первых наконечник сделан из керамики, которая стойко переносит перепады температуры. Защитная оболочка изготавливается из силиконового нитрита. Нагрев такой свечи достигает 1000°С, и двигатель запускается без проблем. Такие детали отличаются высокой эффективностью и большим сроком службы.

У штифтовых свечей нагревательный элемент изготовлен из сплава железа, хрома и никеля, а внутренняя полость заполнена оксидом магния. Работает такая свеча с периодичностью от 4 секунд до 2 минут.

Без реле никуда

Как известно, дизельное топливо воспламеняется от давления в результате сильного сжатия в камере сгорания. Реле выдает необходимый ток, который нагревает наконечник. Образующееся тепло нагревает впускной коллектор, цилиндры двигателя и рабочую смесь до нужной температуры. Теперь топливу уже легче воспламениться, находясь под высоким давлением.

Но прежде чем перейти к вопросу о том, как проверить свечи накала на «Ниссане Патфайндер» (дизель) или любой другой марке, стоит учесть еще один момент. Нередко смесь возгорается еще до того, как попадет в цилиндр. Итог этого – снижается эффективность работы двигателя либо он вовсе отказывается запускаться. С целью обеспечения необходимого режима нагрева как раз используется реле свечи накаливания. Благодаря ему электрическая цепь смыкается и размыкается по мере необходимости. Тем самым реализуется оптимальная степень нагрева рабочей смеси.

Само реле, конечно, не регулирует работу нагрева, поскольку это прерогатива ЭБУ, который опирается на показания датчиков ОХ и коленвала. Благодаря командам с блока как раз и осуществляется замыкание и размыкание цепи.

В современных дизельных двигателях есть возможность дополнительного подогрева, когда мотор уже запущен. Это позволяет снизить уровень шума в ходе работы силового агрегата, а также минимизировать количество вредных выбросов в окружающую среду.

Характерные симптомы

Задуматься над тем, как проверить свечи накала в дизеле, стоит при следующих характерных признаках:

• Двигатель удается запустить с большим трудом.
• На холостых оборотах силовой агрегат работает в неравномерном режиме.
• В выхлопе присутствует белый оттенок.

Если свечи менялись не так давно, то это может указывать на брак со стороны производителя. В остальном можно быть уверенным в неисправности одного из элементов. В любом случае необходимо провести диагностику, посетив СТО или сделав все самостоятельно.

Стоит учесть, что проблемы со свечами хорошо проявляются в холодное время года (осенью или зимой), тогда как летом определить неисправность довольно затруднительно.

Способы диагностики

У дизельных двигателей свеча накаливания является слабым звеном. Именно эта деталь чаще всего выходит из строя, причем случиться это может в самый неподходящий момент. Последствия такой неисправности не заставят себя долго ждать, особенно в зимнее время. В этом случае завести автомобиль не удастся.

Как правильно проверить свечи накала на дизеле? Существуют несколько способов:

• Проверка на «искру».
• Диагностика мультиметром.
• Хороший метод с лампочкой.

Стоит подробно их рассмотреть, что позволит определить, какие сопутствующие инструменты могут понадобиться.

Проверка на «искру»

Диагностика свечи накала с использованием аккумулятора даст более точные сведения касательно работоспособности элемента. При этом каждая деталь проверяется в индивидуальном порядке.

Только здесь есть один нюанс, что для некоторых водителей может являться существенным недостатком. Дело в том, что необходимо откручивать все свечи. На это потребуется немало времени, в особенности если нужно демонтировать отдельные детали, которые закрывают доступ к свечам. В остальном при решении задачи, как проверить свечи накала в дизеле, сложностей нет.

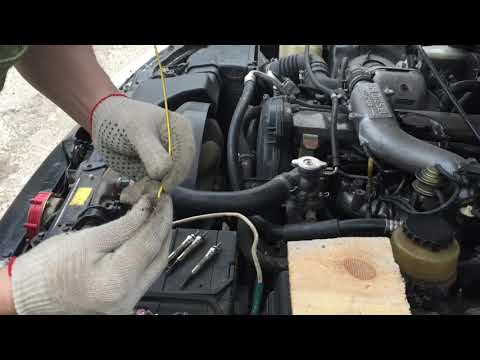

Для диагностики понадобится изолированный провод длиной 0,5-1,0 м. Вся процедура выглядит следующим образом:

1. К электроду свечи приматывается один конец провода (предварительно с него нужно снять часть изоляции).
2. Другой конец провода прикладывается к отрицательной клемме аккумуляторной батареи.
3. Корпус свечи подводится к положительному контакту АКБ.

Вся картина тут станет ясна: если наконечник покраснел более чем наполовину, то это говорит об исправности свечи накала. В ином случае нагрев и вовсе будет отсутствовать или же покраснеет лишь кончик. А это уже значит, что деталь подлежит только замене.

Диагностика мультиметром

Этот метод хорош тем, что нет необходимости снимать свечи и прочие детали, поскольку необходимые манипуляции легко сделать на месте. Все что нужно – это само проверяющее устройство. При этом проверить можно каждую свечу по отдельности либо все одновременно, предварительно соединив их посредством общей шины.

Как проверить свечи накала на дизеле мультиметром? Всю процедуру можно провести в одном из трех режимов:

• прозвонка;
• замер сопротивления;
• замер тока.

Для прозвонки необходимо:

• Перевести регулятор прибора в соответствующее положение, а само устройство разместить в удобном месте.
• Отсоединить провод от свечи.
• Один щуп прибора прикладывается к корпусу свечи, а другой к ее электроду.

О наличии или отсутствии обрыва можно судить по звуковому сигналу. Если он есть – значит, все в порядке (обрыва нет). Если же звукового сигнала нет, то это говорит о наличии обрыва.

Замер сопротивления

При таком способе можно лишь определить полностью неработающую свечу. Однако выявить, насколько хорошо работает сам нагревательный элемент, невозможно. В этом случае тем же мультиметром можно измерить значение сопротивления, только нужно знать номинал конкретной свечи. Как правило, если деталь целая, то сопротивление должно равняться 0,7-1,8 Ом. Это тоже действенный метод того, как проверить свечу накала в дизеле тестером.

Нередко свечи срабатывают с большим значением сопротивления, что приводит к уменьшению потребления тока. Компьютер в этом случае «думает», что данные элементы разогрелись, и отключает их.

Замер тока

Более достоверный результат может дать измерение тока, причем выкручивать свечу тоже необязательно. Для начала нужно открепить питающий провод и подсоединить щуп прибора. Второй щуп зафиксировать с электродом свечи. Теперь остается включить зажигание и наблюдать за показаниями. Если деталь исправна, то на дисплее должны отображаться цифры в пределах 5-18 A.

Стоит заметить, что в первую секунду значения подскочат до предела, а через 3-4 секунды ток стабилизируется. При этом снижение данных должно быть постепенным, без резких рывков.

Таким образом проверяются все свечи, их показания должны быть идентичными. В противном случае, при отличных показаниях одной из свечей, стоит ее открутить и оценить ее состояние визуально.

Хороший метод с лампочкой

А как проверить свечу накала в дизеле лампочкой? Да, и с ее помощью тоже можно обнаружить неисправность. Для этого подойдет любой источник света на 21 Вт (габариты или стоп-сигналы). К ней припаиваются два отрезка провода (длина выбирается произвольно). После этого можно переходить непосредственно к процедуре диагностики.

Предварительно отсоединить от свечи питающий провод. Затем одним концом проводка лампы коснуться свечного электрода, а другой конец соединить с плюсовым контактом АКБ. Свечение лампочки укажет на отсутствие обрыва. Таким образом нужно поочередно проверить все свечи.

Если же лампочка загорается тускло или вовсе нет света, то такую свечу лучше заменить. Данный метод тоже не отличается достоверной диагностикой, поскольку нельзя определить степень накала рабочего стержня.

Особенности проверки реле свечей

Многих автолюбителей интересует один важный момент: как проверить реле накала свечей на дизеле? Вопрос интересный и требует заслуженного внимания.

Обычно такое устройство срабатывает после каждого запуска двигателя. При этом можно услышать хорошо различимый щелчок – так оно включается. При отсутствии звуков стоит задуматься о проведении диагностики этого элемента. Однако его стоит сначала найти.

Выглядит такое устройство как коробочка, которая крепится к кузову автомобиля. Область ее фиксации принято называть массой. Чтобы найти реле, достаточно проследовать за проводками, идущими от свечей накала.

Каждое такое устройство имеет несколько пар контактов. У однокомпонентных реле их 4, а у двухкомпонентных – 8. Два из них отводятся от обмотки катушки, а остальные – это управляющие, которые при получении сигнала замыкаются.

Так как проверить реле накала свечей на дизеле? В каждом автомобиле контакты обозначаются по-своему, но в большинстве случаев нумеруются как 85 и 86, а управляющие – 87, 30. Для проверки можно воспользоваться лампочкой, которая соединяется с контактами обмотки, после чего на реле подается напряжение. Исправность устройства подтвердится свечением лампы.

Визуальный осмотр свечей

Если методы диагностики не выявили желаемых результатов либо имеют место некоторые сомнения, можно провести визуальный осмотр. Это позволит определить, в каком техническом состоянии находится топливная система (включая поршневую группу), а также выявить, насколько правильно работает электронное управление.

Поэтому каждый из перечисленных способов, касающийся того, как проверить свечи накала в дизеле, при необходимости можно подкрепить визуальным осмотром. Наглядными признаками неисправности могут быть:

• Оплавление наконечника.
• Около корпуса виден толстый нагар.
• Калильная трубка вздулась.

Наличие тех или иных дефектов может указывать на ряд факторов. К примеру, трещины или вздутия иногда говорят о превышении напряжения, подаваемого на свечу. В других случаях элемент просто долгое время остается включенным.

Что касается оплавления, то оно может возникнуть вследствие одной из причин:

• преждевременный впрыск топлива;
• загрязнение форсунок;
• перегрев, что, в свою очередь, происходит по причине позднего нагрева и слабой компрессии;
• неисправность напорного клапана.

В ходе визуального осмотра необходимо обратить внимание на тонкую часть свечи. Если на ней есть оплавившиеся участки, то она подлежит замене, даже если еще работает.

Рассмотренные способы того, как проверить исправность свечей накала на дизеле, можно применить как по отдельности, так и в совокупности, что даже повысит шансы обнаружить неисправное изделие.

Как проверить и заменить свечу накаливания | Автоэлектрик

У вас дизельный автомобиль? Тогда вы, возможно, знакомы со свечами накаливания, которые используются для воспламенения в дизельных автомобилях. Они эквивалентны свечам зажигания в бензиновых автомобилях, но работают немного иначе, чтобы запустить двигатель.

Свечи накаливания обычно имеют длительный срок службы, но, как и любая деталь, со временем изнашиваются и изнашиваются. Сегодня мы изложили базовое руководство по проверке и замене свечей накаливания.

Прежде чем продолжить, убедитесь, что вы прочитали все части этой статьи, прежде чем приступать к ремонту. Мы рекомендуем иметь определенный уровень знаний о механических и электрических системах двигателя и правильных инструментах для продолжения. Если вы не уверены в этом, просто загляните в ближайший магазин Natrad за консультацией специалиста!

Если да, то первым шагом в этом процессе является определение необходимости замены свечей накаливания. Чтобы узнать о наиболее распространенных признаках неисправности свечей накаливания, читайте дальше.

Компания Natrad предлагает широкий ассортимент высококачественных свечей накаливания для различных транспортных средств. Читайте о нашем ассортименте здесь!

Как проверить и заменить свечу накаливания

Прежде чем мы углубимся в симптомы неисправности, полезно понять, что делает свеча накаливания. Свечи накаливания способствуют воспламенению, нагревая воздушно-топливную (дизельную) смесь. Достижение достаточно высокой температуры позволяет ему воспламеняться под давлением. Это может быть температура выше 200°C.

Свечи накаливания обычно нагреваются в три этапа. Первый — это предварительный нагрев, при котором они быстро нагреваются, чтобы начать горение. Второй – поддержание температуры для обеспечения оптимального сгорания. И, наконец, дополнительный подогрев, при котором свечи накаливания остаются нагретыми в течение короткого периода времени после запуска двигателя.

Неисправные свечи накаливания — какие признаки?





Если в последнее время вы заметили что-то странное с двигателем, это могут быть свечи накаливания. Некоторые из наиболее распространенных признаков неисправности включают:

1. Индикатор проверки двигателя: индикатор проверки двигателя может появляться по нескольким причинам, но это может указывать на проблему со свечами накаливания.
2. Затрудненный запуск: относится к затрудненному запуску автомобиля при включении зажигания. Это может быть связано с поврежденными или старыми свечами зажигания, что приводит к слишком низкой температуре для запуска двигателя.
3. Пропуски зажигания: также из-за отсутствия высокой температуры, пропуски зажигания происходят, когда воспламенение топливно-воздушной смеси не сгорает должным образом. Это похоже на колебания или тряску, когда машина работает.
4. Неровный холостой ход: когда камера сгорания не может достичь нужной температуры, это также может привести к неровному холостому ходу после запуска автомобиля.
5. Белый дым: дым часто возникает, когда недостаточно тепла для сжигания топлива. Это может произойти холодным утром до того, как автомобиль полностью прогреется, но неисправные свечи накаливания также могут вызывать дым при запуске.

Если что-то из перечисленного звучит знакомо, причиной могут быть ваши свечи накаливания. Чтобы проверить их самостоятельно, обратитесь к нашему руководству ниже. Если вам неудобно заниматься своими руками, поговорите с одним из наших техников сегодня!

Для получения наилучшего качества обратитесь к одному из наших специалистов в Natrad. Наш ассортимент подходит для самых разных автомобилей.

Пошаговое руководство

Мы создали базовое руководство по проверке и замене свечей накаливания. Вы можете найти наше руководство по замене ниже!

Прежде всего, что вам нужно?

• Базовый набор инструментов для доступа к свечам накаливания и их извлечения (включает головку и набор храповиков)
• Руководство по обслуживанию/руководство по эксплуатации
• Цифровой мультиметр
• Фонарик (дополнительно)

Если вам необходимо заменить свечи накаливания после проверки, обратитесь в ближайший магазин Natrad, где вам помогут наши квалифицированные специалисты!

Проверка свечей накаливания

Чтобы проверить работоспособность свечи накаливания, вам понадобится мультиметр. Это цифровое устройство измеряет электрические цепи.

С помощью мультиметра.

Ом — это единица измерения, необходимая для этого теста. Ом измеряет сопротивление и обозначается символом омега (Ω). Вы будете использовать омы, чтобы определить, соответствует ли свеча накаливания допустимому диапазону сопротивления в вашем автомобиле.

1. См. руководство пользователя.

Чтобы узнать допустимый диапазон сопротивления свечей накаливания, см. руководство пользователя.

3. Проверьте работу мультиметра

Убедитесь, что мультиметр работает правильно, соединив кончики металлических контактов. Показания должны быть как можно ближе к 0.

Однако, если вы получаете показание 1,0 или более, это означает, что мультиметр работает неправильно или диапазон сопротивления слишком велик. Попробуйте установить его на самое низкое значение и повторите попытку.

4. Проверьте автомобильный аккумулятор

Чтобы исключить проблемы с автомобильным аккумулятором, вам также следует проверить его с помощью мультиметра. Свечи накаливания работают правильно только тогда, когда на них подается правильное напряжение. Итак, установите мультиметр на постоянное напряжение. Вам нужно всего лишь измерить около 13 вольт.

Подсоедините отрицательный (черный) провод к отрицательной клемме автомобильного аккумулятора, а положительный (красный) — к положительной клемме аккумулятора. Должно получиться около 12,5 вольт. Если все в порядке, то можно приступать к проверке свечи накаливания.

5. Найдите и очистите свечи накаливания

Свечи накаливания могут быть легко доступны в зависимости от конфигурации вашего автомобиля. Обычно они имеют заглушку или разъем, поэтому сначала снимите ее. Посмотрите вокруг свечи накаливания. Если есть ржавчина, коррозия или незакрепленные детали (крышка), их очистка может улучшить их работу.

6. Проверьте свечи накаливания

Для этого убедитесь, что ваш мультиметр снова настроен на омы, и подключите провода следующим образом:

• Прикоснитесь отрицательным проводом (черным) к точке заземления.
  Вы можете обратиться к руководству пользователя, чтобы найти, где это находится, но обычно это болт, подключенный к проводам либо от автомобильного аккумулятора (минусовая клемма), либо от генератора.
• Прикоснитесь положительным проводом (красным) к верхней части свечи накаливания. Теперь вы должны получить чтение.

Если показания всех свечей накаливания находятся в пределах допустимого диапазона, указанного в руководстве по эксплуатации, то есть еще одна причина проблем с вашим автомобилем. Однако если одно или несколько показаний имеют аномально высокие значения, это может повлиять на работу двигателя. Возможно, пришло время заменить одну или несколько заглушек.

Замена свечей накаливания

Если вы обнаружили проблемы со свечами накаливания, теперь мы переходим к сути. Как заменить свечи накаливания!

Для начала вам понадобится:

• Ручной динамометрический/торцевой ключ
• Сменные свечи накаливания
• Клещи
• Крышка двигателя (если вы хотите заменить существующую)

Приступим к замене свечей накаливания.

1. Отсоедините аккумулятор

Работа с электрической системой означает, что безопасность должна быть превыше всего. Отключение аккумулятора снижает вероятность попадания в ток.

3. Отсоедините разъем

Снимите разъем или колпачок, прикрепленный к свече накаливания. Здесь могут пригодиться плоскогубцы, но будьте осторожны, чтобы не сломать проводку.

4. Снимите свечу накаливания

Для снятия свечи накаливания вам понадобится торцевой ключ (также известный как торцевая головка и трещотка). Вам нужно будет поместить храповик на вилку и повернуть налево (против часовой стрелки). Вам может потребоваться вложение, известное как глубокая розетка. Рекомендуется вращать очень медленно, чтобы не сломать заглушки.

5. Установите новую заглушку

При установке новой заглушки убедитесь, что место максимально чистое. Затем закрутите пробки вручную и затяните с помощью динамометрического ключа. Крайне важно не затягивать слишком сильно, поэтому обязательно проверьте правильные настройки крутящего момента для вашего автомобиля в руководстве по эксплуатации.

6. Повторно прикрепите разъемы

После того, как все разъемы будут на месте, не забудьте снова прикрепить разъемы. (Это еще не означает повторное подключение батареи). Промойте и повторите для каждой пробки.

7. Установите крышку двигателя

Если крышка двигателя была снята в процессе проверки или замены свечей накаливания, сейчас самое время установить ее на место. Если он вообще был поврежден во время процесса, рекомендуется заменить его как можно скорее.

8. Снова подсоедините кабель аккумулятора

Готово! Теперь, когда все на месте, вы можете снова подключить аккумулятор.

Что теперь?

Если вы застряли или не чувствуете себя комфортно при проверке или замене свечей накаливания, обратитесь в ближайший магазин Natrad. Существует общенациональная сеть мастерских, которые могут помочь, с множеством вариантов замены свечей накаливания.

Компания Natrad предлагает ассортимент высококачественных свечей накаливания для дизельных двигателей, которые можно приобрести в ближайшем магазине уже сегодня.

Обслуживание дизельных двигателей… Свечи накаливания VW — обслуживание под капотом

Эффективность дизельных двигателей на 30 % выше, чем у бензиновых двигателей, поскольку для воспламенения топлива в них используется высокая степень сжатия, а не свечи зажигания. Топливные форсунки высокого давления впрыскивают топливо непосредственно в камеры сгорания, когда поршни находятся вблизи верхней мертвой точки. Теплота сжатия в сочетании с остаточным теплом в поршне и головке цилиндра от предыдущего рабочего такта воспламеняет топливо.

Единственным недостатком такого подхода является то, что дизель может плохо запускаться, когда двигатель холодный. Поскольку в холодном двигателе нет остаточного тепла, должны быть предусмотрены некоторые средства дополнительного тепла, чтобы облегчить холодный запуск, особенно когда температура наружного воздуха падает ниже нуля. Без этого дополнительного тепла для разжигания огня двигатель может вообще не запуститься. Он просто заведется и выпустит белый дым (несгоревшие пары топлива) из выхлопной трубы.

Дополнительным источником тепла для холодного запуска большинства дизельных двигателей легковых автомобилей и легких грузовиков является система свечей накаливания. Некоторые дизельные двигатели грузовых автомобилей используют сетку с электрическим подогревом в системе впуска воздуха для обеспечения пускового тепла, но на данный момент свечи накаливания по-прежнему являются основным средством для холодного запуска небольших дизельных двигателей.

VW GLOW PLUG SYSTEMS
В последних моделях дизельного двигателя Volkswagen 1,9 л TDI с турбонаддувом и непосредственным впрыском в моделях Jetta, New Beetle и Golf, а также в 2,0-литровом турбодизеле в моделях Passat используется быстродействующий дизельный двигатель Bosch «Duraterm». Система накаливания пускового типа, которой требуется всего несколько секунд, чтобы достичь 850°C (почти 1600°F). Как только свечи накаливания достигнут рабочей температуры, двигатель можно запускать. Во время запуска свечи накаливания продолжают нагреваться и могут достигать 1150°C (2100°F) до тех пор, пока двигатель не запустится.

Основными компонентами системы свечей накаливания являются свечи накаливания (по одной на цилиндр), жгут проводов, модуль автоматического управления временем накаливания (расположенный в области воздуховода капота моторного отсека со стороны водителя), реле свечей накаливания (в блок вспомогательных реле), контрольная лампа свечей накаливания (значок выглядит как перевернутая пружина), датчик температуры охлаждающей жидкости двигателя и блок управления двигателем. Двигатель также имеет три дополнительные свечи накаливания для подогрева охлаждающей жидкости после холодного пуска, но они не требуются для запуска двигателя.

Когда зажигание включено, модуль управления двигателем проверяет температуру двигателя, чтобы определить, требуется ли дополнительный нагрев для запуска двигателя. Если двигатель недавно эксплуатировался и еще горячий, свечи накаливания не нужны и не включаются. Но если двигатель достаточно остыл или остыл (обычно ниже 9°C или 48°F), компьютер двигателя включает реле свечей накаливания и модуль управления.

Затем модуль подает напряжение на свечи накаливания, заставляя их быстро нагреваться. На старых дизельных двигателях VW для питания свечей накаливания использовалось только реле (без отдельного модуля).

Свечи накаливания расположены в головке блока цилиндров, а наконечники доходят до камер сгорания в двигателе TDI. Это позволяет быстро поглощать тепло поступающим воздушным зарядом. В более старых дизельных двигателях VW с головками форкамер (1,9 л и 1,6 л) свечи накаливания входили только в форкамеры и находились чуть ниже топливной форсунки. Эта установка требует больше тепла, потому что большая часть тепла поглощается самой форкамерой. Устранение форкамер и расширение свечей накаливания в камеру сгорания значительно сокращает время прогрева, а также позволяет свечам накаливания продолжать способствовать процессу зажигания после запуска и прогрева двигателя.

На дизельных двигателях VW 1980-х годов свечи накаливания отключались при достижении заданной начальной температуры. Начиная с 1990-х годов свечи накаливания оставались включенными во время запуска двигателя и в течение короткого периода времени после того, как двигатель начал работать, чтобы двигатель не заглох. Термореле или модуль управления двигателем отключили реле свечей накаливания, когда дополнительный нагрев больше не требовался. В дизельных двигателях VW TDI последнего поколения свечи накаливания остаются включенными до четырех минут после запуска двигателя, чтобы сгладить холостой ход, уменьшить шум и выбросы углеводородов. Выбросы выхлопных газов являются самыми высокими после холодного запуска, поэтому свечи накаливания включены во время периода «после накаливания», что позволяет двигателю соответствовать более низким стандартам выбросов. В этом отношении свечи накаливания действуют почти как свечи зажигания, поддерживая огонь до тех пор, пока температура двигателя не стабилизируется и выбросы не уменьшатся. Если частота вращения двигателя превысит 2500 об/мин во время прогрева после холодного пуска, ЭБУ выключит свечи накаливания. Новейшие свечи накаливания VW изготовлены из более прочных материалов и рассчитаны на более длительный срок службы. В свечах накаливания Bosch трубка, ведущая в камеру сгорания, изготовлена ​​из стали Inconel 601, обладающей высокой коррозионной стойкостью. Для герметизации трубки и внутренней нагревательной катушки к газонепроницаемой трубке используется пара высокотемпературных уплотнений Viton, а внутри трубки используется керамический порошок для обеспечения хорошей теплопроводности. Свечи накаливания рассчитаны на срок службы более 100 000 миль, и большинство из них работают, но некоторые нет.

ПРОБЛЕМЫ СВЕЧЕЙ НАКАЛИВАНИЯ
Если система свечей накаливания не работает должным образом, наиболее распространенным симптомом, как правило, является затрудненный холодный запуск, который может сопровождаться грубым холодным и/или белым дымом (несгоревшим паром топлива) в выхлопе. Просто помните, что эти же симптомы могут быть вызваны и другими факторами, такими как неправильная синхронизация форсунок, изношенные или забитые топливные форсунки или плохое качество топлива в холодную погоду.

Сопротивление свечей накаливания имеет решающее значение для правильного нагрева и работы. Сопротивление свечей накаливания будет меняться по мере их старения, но пока они остаются одинаковыми и не превышают спецификации (обычно от 0,5 до 1,0 Ом), они должны продолжать нормально работать. Также жгут проводов и разъемы, подающие напряжение на свечи накаливания, должны быть герметичны и не подвержены коррозии.

На более новых VW бортовая система диагностики контролирует работу системы свечей накаливания и может установить один или несколько кодов неисправности при обнаружении проблемы.

На старых дизельных двигателях VW без TDI проблема в системе свечей накаливания часто приводит к появлению кода неисправности P0380. К сожалению, в этих приложениях нет дополнительных кодов, которые помогут вам выяснить, в чем проблема или какая свеча накаливания может быть неисправна.

На более новых дизелях диагностика лучше.

Есть и другие коды, в том числе для отдельных свечей накаливания:

P0671 — Цепь свечи накаливания цилиндра 1
P0672 — Цепь свечи накаливания цилиндра 2
P0673 — Цепь свечи накаливания цилиндра 3
P0674 — Цепь свечи накаливания цилиндра 4
P1616 —
P1617 — Цепь контрольной лампы свечей накаливания замкнута на массу
P1618 — Реле свечей накаливания замкнуто на плюс
P1619 — Реле свечей накаливания замкнуто на массу
P3000 — Цепь контрольной лампы свечей накаливания на шине CAN неисправна

Когда свечи накаливания выходят из строя, нагревательный элемент внутри обычно перегорает и открывается. Проверка свечи накаливания с помощью омметра (с отсоединенным жгутом проводов и отключенным питанием) покажет, имеет ли свеча какое-либо сопротивление. Нулевое сопротивление говорит о том, что свеча накаливания перегорела и нуждается в замене. Хорошая свеча накаливания должна иметь сопротивление от 0,5 до 1,0 Ом.

В редких случаях свеча накаливания может замыкаться на массу при выходе из строя. Поскольку цепь свечи накаливания представляет собой цепь с большой силой тока, короткозамкнутая свеча накаливания вызовет перегрузку цепи и может привести к перегоранию предохранителя (или плавкой вставки на старых автомобилях VW).

Вот технический совет с веб-сайта TDIclub.com: Если индикатор Check Engine загорается примерно через 30 секунд после запуска двигателя (и нет явных проблем с управляемостью, кроме затрудненного запуска), причиной может быть неисправная свеча накаливания или неисправность в цепи свечи накаливания. Если с помощью VAG-COM или другого диагностического прибора вы обнаружите неисправность «Контроль свечей накаливания», отсоедините жгут проводов от свечей накаливания и измерьте сопротивление между каждой клеммой свечи накаливания и блоком двигателя. Все четыре свечи накаливания должны иметь сопротивление от 0,5 до 1,0 Ом с разницей не более 0,2 Ом между всеми свечами. Если какие-либо свечи накаливания находятся за пределами этого диапазона или отличаются более чем на 0,2 Ом от других, рассмотрите возможность замены всех четырех свечей накаливания новыми.

Также проверьте главный предохранитель свечи накаливания (он виден под небольшой прозрачной пластиковой крышкой в ​​моторном отсеке, обычно рядом с аккумулятором или брандмауэром). Если предохранитель в порядке, а свечи накаливания проходят проверку на сопротивление, наиболее вероятной проблемой будет плохое электрическое соединение между жгутом проводов и свечами накаливания. Снимите разъемы свечей накаливания и очистите контакты или замените жгут. VW обычно рекомендует заменить реле свечей накаливания, но только в редких случаях реле выходит из строя. У Volkswagen есть специальный тестер свечей накаливания VAG 1527B для проверки свечей накаливания. Чтобы использовать тестер, отсоедините разъем от каждой свечи накаливания, подсоедините положительный провод тестера к положительному проводу аккумулятора, а отрицательный провод к свече накаливания. Если светодиод на тестере загорается, свеча накаливания в порядке. Если светодиод на тестере не загорается, замените свечу накаливания.

Вам также следует проверить, подается ли на свечи накаливания напряжение при включении зажигания и сохраняется ли напряжение во время проворачивания коленчатого вала и в течение короткого времени после запуска двигателя. Отсутствие напряжения на свечах накаливания указывает на неисправность модуля управления, реле, предохранителя или неисправности проводки.

Еще один способ быстрой проверки свечей накаливания без использования вольтметра или омметра — использование инфракрасного термометра (Примечание: работает только на холодном двигателе). Включите и выключите зажигание несколько раз, чтобы нагреть свечи накаливания. Затем направьте инфракрасный термометр на каждую свечу накаливания, чтобы убедиться, что все свечи выделяют тепло. Если вы обнаружите, что холодная свеча не нагревается, свеча накаливания или разъем проводки неисправны и должны быть заменены.

ЗАМЕНА СВЕЧИ НАКАЛИВАНИЯ
Самое худшее, что может случиться при перегорании свечи накаливания, это отлом наконечника внутри двигателя. Узкие зазоры в камере сгорания не позволяют кускам металла подпрыгивать. Это может привести к повреждению поршня, клапанов или головки блока цилиндров.

Иногда при выходе из строя кончик свечи накаливания вырастает в грибовидную форму, что делает ее практически невозможной. Замена может потребовать снятия головки блока цилиндров и высверливания свечи накаливания. Также может потребоваться ремонт резьбы в зависимости от того, что необходимо для извлечения старой заглушки.

В большинстве случаев свечи накаливания можно менять так же, как и свечи зажигания. Используйте глубокую головку, чтобы открутить старые свечи накаливания и установить новые. Будьте осторожны, чтобы не перетянуть свечи накаливания, иначе вы можете повредить свечу накаливания или сорвать резьбу в головке блока цилиндров. Вкрутите свечу накаливания вручную, поверните ее пару раз, чтобы убедиться, что резьба совмещена правильно, затем затяните вручную до рекомендованного момента (15 Нм или 11 футо-фунтов). Резьба на свече накаливания может быть слегка покрыта противозадирным составом, чтобы облегчить будущую замену.

Кроме того, перед установкой новых сравните старые и новые свечи накаливания, чтобы убедиться, что они имеют одинаковую длину. Если сменные свечи слишком короткие на двигателе TDI, они не будут доходить до камеры сгорания, чтобы обеспечить достаточное количество тепла. А если они слишком длинные, то могут задеть что-нибудь.

Номер детали свечей накаливания Bosch, которые подходят для двигателей 1.9 TDI с 1996 по 2007 год: 0-250-202-022. Номер детали свечей накаливания, которые подходят для дизельных двигателей с 1979 по 1996 год: 0-250-201-032.

WEIRD STUFF
Если индикатор свечей накаливания на дизеле TDI мигает во время движения, это не указывает на неисправность системы свечей накаливания. По какой-то причине VW решил использовать свечу накаливания в качестве индикатора «перегоревшей лампочки», если стоп-сигнал перегорел. Плохой выключатель стоп-сигнала также может вызвать то же самое.
