Проверка обмотки ротора (возбуждения) и обмотки статора генератора

Самостоятельный ремонт генератора включает в себя ряд мероприятий по поиску и устранения проблем. Одна из причин может быть неисправная обмотка возбуждения ротора или статора генератора.

Проверка обмоток возбуждения ротора

Сначала снимаем и разбираем генератор. Чтобы самостоятельно проверить обмотку ротора потребуется омметр (или мультиметр у которого положение поворотного переключателя будет в режиме измерения сопротивления, диапазон до 200 Ом).

Часть 1: Проверка сопротивления обмотки ротора.

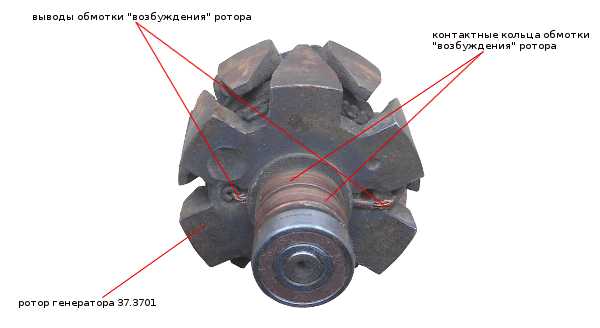

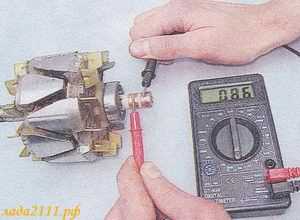

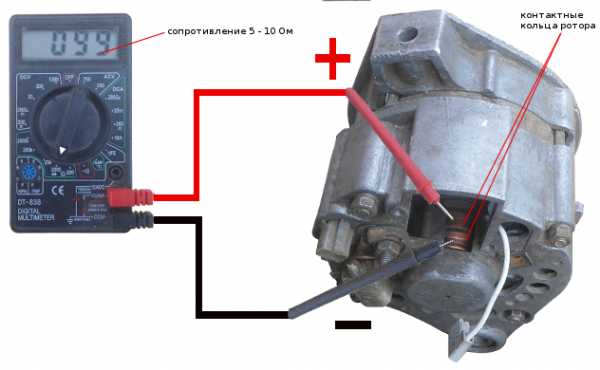

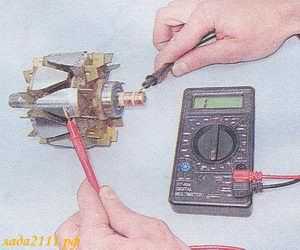

Прикасаемся измерительным прибором к кольцам ротора:
  • — если сопротивление обмотки будет в пределах 1,8…5Ом, значит ротор исправен.

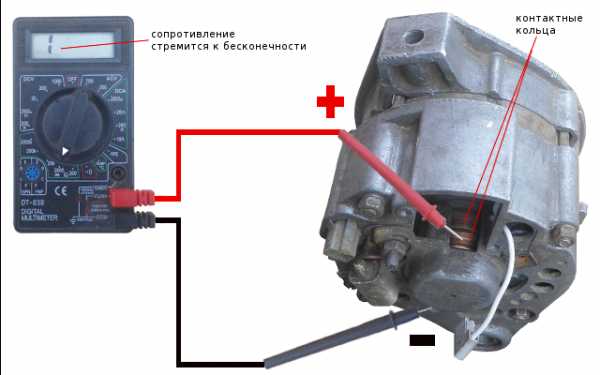

  • — если сопротивление будет бесконечно большим, значит цепь обмотки возбуждения разорвана.
  • — если сопротивление ниже 1,8Ом, значит есть короткозамкнутые витки.
Чаще всего разрыв происходит в месте пайки выводов обмотки к кольцам. Проверку можно осуществить иглой, шевеля выводы обмотки в месте их подпайки. Потемнение и осыпание изоляции можно обнаружить визуально, это свидетельствует о сгорании обмотки, что приводит к обрыву или к межвитковому замыканию в обмотке с уменьшением ее общего сопротивления. Часть 2: Проверка обмотки на отсутствия замыкания на «массу».

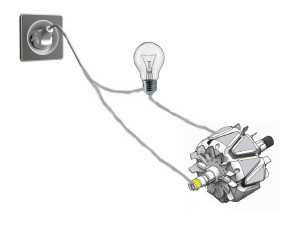

Один вывод омметра подносится к любому кольцу ротора, а другой к его клюву. Если обмотка исправна, значит омметр покажет бесконечно большое сопротивление. В противном случае неисправный ротор следует заменить.

Проверка обмотки статора

После разборки генератора, статор проверяется отдельно. Выводы его обмотки должны быть отсоединены от вентилей выпрямителя.
Часть 1: проверка обмотки статора на обрывы.

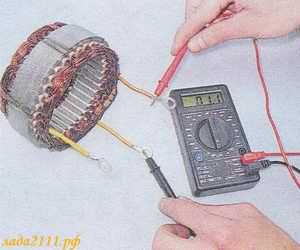

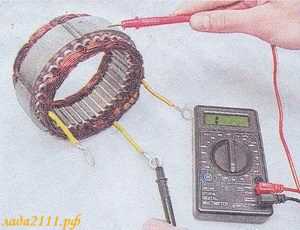

Поочередно подсоединяем щупы омметра к выводам обмотки статора генератора. При отсутствии обрыва обмотки статора генератора омметр будет показывать малое сопротивление.

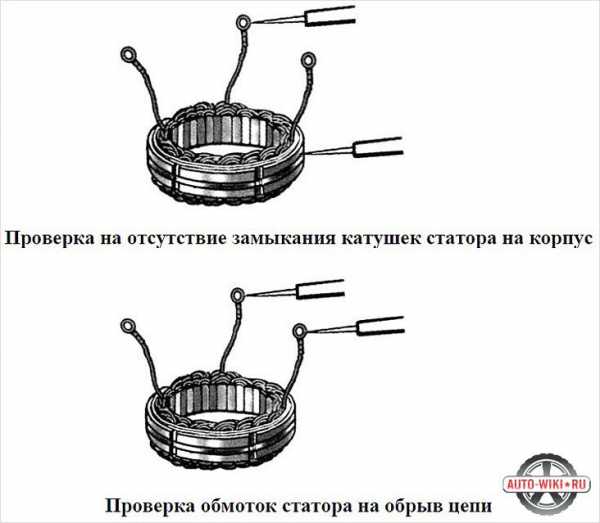

Часть 2: проверка обмотки статора на отсутствие замыкания на «массу».

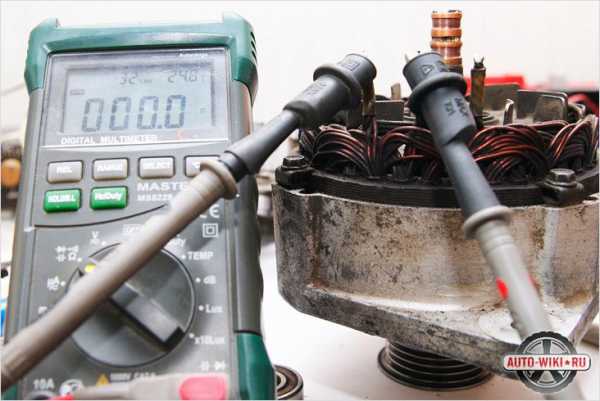

Подсоединяем щупы омметра к любому выводу обмотки и к статору. Если короткого замыкания нет, то омметр должен показать бесконечно большое сопротивление.
Визуально проверяем, что отсутствует растрескивание изоляции и подгорание обмотки (происходит при коротком замыкании в вентилях выпрямительного блока). Статор с поврежденной обмоткой следует заменить.

Проблема с обмоткой это не единственная причина неисправности генератора. Другие советы Вы найдете в рубрике ремонт генератора своими руками.

Приходилось ли Вам выполнять проверку обмотки ротора и статора генератора самостоятельно?


Источник фото:
Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Как проверить генератор на работоспособность с помощью мультиметра

Генератор достаточно стабилен в работе. Выход его из строя, как правило, происходит по причинам воздействия окружающей среды, например, в виде конденсирующейся влаги на контактах и металле, вызывающей коррозию и пробои, а также в результате механического износа вращающихся деталей.

Чтобы знать, как проверить зарядку генератора, необходимы определенные базовые знания об устройстве агрегата, его составных комплектующих и принципиальной схеме работы некоторых его частей.

Для измерения электрического сопротивления потребуется специальный контрольно-измерительный аппарат: так называемый мультиметр или омметр.

Как проверить статор генератора на целостность его обмотки

Перед тем, как проверить обмотку генератора тестером, необходимо, прежде всего, осмотреть его на наличие внешних повреждений изоляции, прожигов в обмотке, возникающих в результате коротких замыканий. При обнаружении видимых глазу повреждений статор нужно заменить. Если внешних повреждений не обнаружено, то приступаем к пошаговой проверке целостности обмотки статора при помощи омметра.

Статор должен быть отсоединен, выводы обмотки не должны контактировать друг с другом.

Требуется проверить:

  • отсутствие обрыва цепи обмотки
  • отсутствие замыкания обмоток с корпусом.

Ставим омметр на прозвон и измерение сопротивления.

В первом случае наконечники омметра соединяются поочередно с каждым из трех выводов обмотки. При неисправной обмотке контрольный прибор покажет бесконечное сопротивление (т.е. единицу в левом разряде цифрового мультиметра и максимальное отклонение вправо, если мультиметр аналоговый).

Существует две принципиальные схемы как подключить генератор к сети дома — с перекидным рубильником или же через автоматическое управление. При этом очень важным является соблюдение установленных правил безопасности при эксплуатации домашних электростанций.

Вместе с проверкой генератора зачастую приходится тестировать на работоспособность аккумулятор автомобиля. Со всеми методиками проверки можно ознакомиться здесь.

Во втором случае наконечники омметра соединяются с выводом обмотки и с корпусом статора. При наличии замыкания контрольный прибор должен показывать малое сопротивление.

Исправный статор, таким образом, в этих двух тестах должен показать малое сопротивление в первом случае и бесконечно большое – во втором.

Проверка исправности регулятора напряжения в генераторе

Перед тем, как проверить регулятор напряжения генератора, его необходимо демонтировать и отсоединить. Далее нужно убедиться, что щетки целы, не имеют дефектов и сколов, свободно перемещаются в каналах щеткодержателя. При щетках, выступающих менее чем на 4,5 мм, требуется замена регулятора напряжения.

Непосредственно регулятор напряжения проверяется при помощи дополнительных источников питания: 12-14 В и 16-22 В.

Соответственно, первым источником может выступать аккумулятор, вторым источником – аккумулятор с последовательно подсоединенными к нему 1,5-вольтовыми батарейками.

Положительный выход аккумулятора подключаем к выходу устройства, отрицательный – к массе регулятора напряжения. 12-вольтная лампочка подключается между щеток.

В случае исправности регулятора при подаче напряжения:

  • 12-14 В лампочка должна гореть;
  • 16-22 В лампочка должна гаснуть.

Во всех остальных случаях регулятор напряжения неисправен, ремонту не подлежит и должен быть заменен на новый.

Проверка конденсатора на работоспособность

Грубую проверку конденсатора можно провести, зарядив его в течение нескольких секунд напряжением, не превышающим указанный на нем максимум, после чего замыкая его контакты изолированным от рук железным предметом. При исправности конденсатора, т.е. при его способности заряжаться и сохранять заряд, должна появиться искра.

Перед тем, как проверить конденсатор мультиметром, необходимо уточнить, что они бывают полярные, т.е. подключать которые нужно строго в соответствии с указанной на выходах полярностью, и неполярные.

Тест полярного конденсатора.

Вначале замыкаем контакты конденсатора, снимая хранящийся в нем заряд. Необходимо поставить контрольный прибор на прозвон и измерение сопротивления. После чего подсоединяем контакты омметра в соответствии с полярностью конденсатора. Исправный конденсатор начинает заряжаться, показатель сопротивления будет расти, пока не начнет стремиться к бесконечности. Такие результаты у работающего конденсатора.

Для обустройства каналов под проводку и трубопровод используют штроборез. Этот инструмент совсем не обязательно приобретать в готовом виде в магазине. Намного экономичнее будет изготовить шртоборез своими руками из болгарки и других подручных элементов.

Любому радиолюбителю и электрику будет полезным знать разные характеристики мелких деталей и другого электрооборудования. Например, о принципах работы регулятора мощности на симисторе можно прочитать тут, а эта статья раскрывает особенности цветовой маркировки резисторов.

Неработающий конденсатор будет:

  • вызывать у омметра писк и показывать нулевое сопротивление;
  • сразу показывать бесконечное сопротивление.

Тест неполярного конденсатора.

Выставляем на контрольном приборе значения мегаома и касаемся его контактами выводов конденсатора. При малых значениях сопротивления (менее 2 мОм) конденсатор, скорее всего, находится в нерабочем состоянии.

Проверка диодного моста генератора мультиметром

Задача выпрямительных диодов правильно пропускать ток в направлении от генератора и блокировать его прохождение в обратном направлении. Неисправностью диодного моста считается любое отклонение в его работе. Рассмотрим подробнее, как проверить диодный мост генератора.

Для начала требуется извлечь диодный мост из генератора и разобрать его для получения доступа к контактам диодов. Запаянные выводы на статоре требуется распаять.

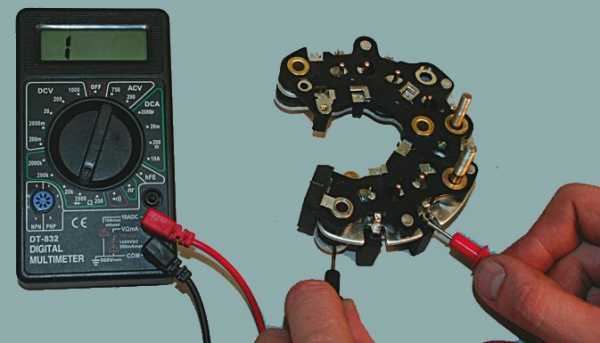

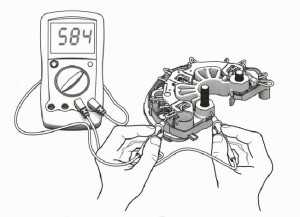

Переключатель мультиметра должен быть установлен на прозвон. Диоды являются полупроводниками, относятся к микроэлектронике. Для прозвона диодного моста нужно понимать его устройство и иметь принципиальную схему.

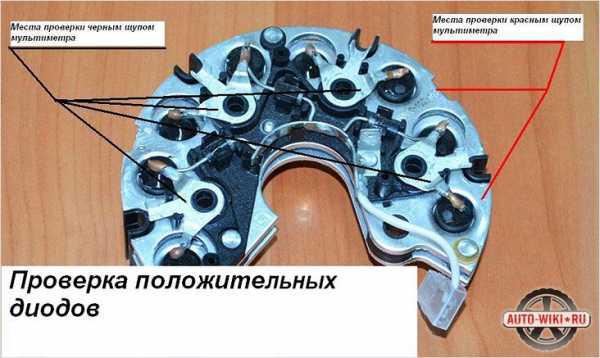

Проверка силовых диодов.

Отрицательный контакт мультиметра соединяется с пластиной диодного моста, положительный – с выводом диода. Ток должен проходить. Показания прибора должны стремиться к бесконечности. Положительный щуп мультиметра соединяем с пластиной диодного моста, отрицательный – с выводом диода. Мультиметр должен показать сопротивление от 400 до 800 Ом.

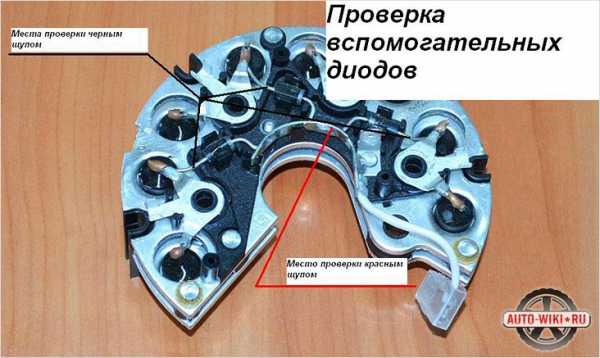

Проверка вспомогательных диодов.

Отрицательный выход мультиметра соединяем с пластиной вспомогательных диодов, положительный – с выводом диода. Мультиметр должен показать значение от 400 до 800 Ом. Положительный контакт мультиметра соединяем с пластиной вспомогательных диодов, отрицательный – с выводом диода. Показания прибора будут стремиться к бесконечному сопротивлению.

Осмотр подшипников

Подшипник представляет собой механическую деталь, неисправность которой заключается в изменении ее физических свойств. Это могут быть коррозии, трещины, износы, повреждения, наличие люфта, затруднение вращения. Внешним признаком проблемы с подшипником генератора является издаваемый генератором гул и шум.

В этом случае задний подшипник извлекается и изучается на наличие вышеупомянутых дефектов детали. Кольцо подшипника должно иметь свободное вращение без создания посторонних шумов.

Если говорить об автомобильном генераторе, то его передний подшипник обычно вмонтирован в крышку. Проверка осуществляется по аналогичному принципу, вращая крышку и удерживая центр. Подшипник не должен заедать или шуметь.

Подшипник с плохим вращением или наличием отклонение по оси вращения подлежит замене.

Таким образом, проверка генератора на работоспособность не представляет собой большой сложности. Главное — понимать сущность происходящих в устройстве процессов. Принципиальные проблемы, которые случаются с генератором, просты и стандартны. Вооружившись мультиметром и полученными знаниями, вы без труда сможете найти в генераторе неисправность.

Смотрим, как проверить генератор мультиметром, на видео

elektrik24.net

Проверка статора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Неисправностей у статора генератора автомобилей ВАЗ 2108, 2109, 21099 и их модификаций может быть как минимум две. Это «обрыв» в его обмотках и короткое замыкание обмоток на «массу». Признаком неисправности генератора служит исчезновение зарядного тока. В этой ситуации после пуска двигателя на гаснет лампа разряда аккумуляторной батарей на щитке приборов, стрелка вольтметра стремится к красной зоне. Если измерить напряжение на выводах АКБ при работающем двигателе, то оно окажется ниже требуемых от генератора 37.3701 13.6 В. В ряде случаев при наличии короткого замыкания обмоток статора генератор издает характерный вой.


Необходимые инструменты

— Мультиметр, автотестер или иной аналогичный прибор с режимом омметра

— При отсутствии измерительного прибора необходима контрольная лампа (лампочка на 12 В с припаянными двумя проводами)



Подготовительные работы

— Снимаем генератор с двигателя автомобиля

— Разбираем генератор и извлекаем статор

— Очищаем статор от грязи



Проверка статора генератора 37.3701

Проверяем на наличие «обрыва»

Прижимаем щупы мультиметра в режиме омметра к выводам обмотки статора.  Если «обрыва» нет, прибор покажет сопротивление в пределах 10 Ом. Если присутствует «обрыв» в обмотках статора, то есть ток по ним не проходит, то сопротивление стремится к бесконечности. Проверяем таким образом поочередно все три вывода.

проверка обмоток статора генератора 37.3701 на «обрыв»

Если применяем контрольную лампу, то подаем минус от минуса АКБ на один из выводов обмотки статора (при помощи изолированного провода), а плюс через контрольную лампу на другой вывод. Лампа загорелась – все в норме, нет – «обрыв». Повторяем операцию поочередно для всех выводов.

Проверяем на наличие короткого замыкания

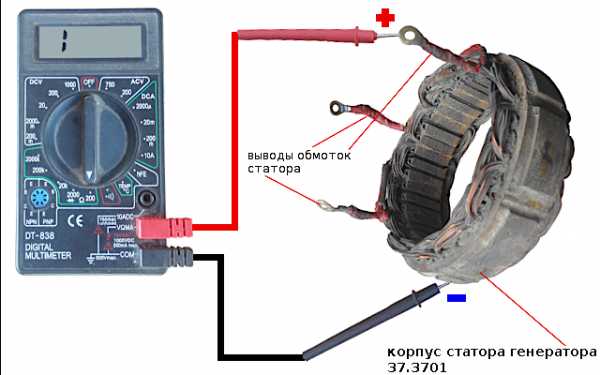

Прижимаем минусовой щуп мультиметра в режиме омметра к статору, а плюсовой к любому выводу обмотки. Если короткого замыкания нет, сопротивление на приборе стремится к бесконечности. Повторяем операцию для каждого вывода обмотки.

проверка статора генератора 37.3701 на «короткое замыкание»

При проведении проверки статора генератора на короткое замыкание контрольной лампой подаем минус от вывода АКБ на статор, а плюс через контрольную лампу на любой вывод обмотки. Лампа загорелась – присутствует короткое замыкание, нет – все в норме. Повторяем процедуру для каждого вывода.



Примечания и дополнения

— Следует отметить, что аналогичные симптомы (кроме воя генератора) могут появиться при неисправности регулятора напряжения, диодного моста, ротора генератора. Так как неисправность статора генератора встречается намного реже чем неисправность регулятора или диодного моста, то в первую очередь стоит проверить именно их, а затем приниматься за проверку статора.

Еще пять статей на сайте по электрооборудованию автомобилей ВАЗ

— Проверка исправности ротора 37.3701 генератора автомобилей ВАЗ 2108, 2109, 21099

— Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия генератора с двигателя)

— Горит лампа разряда АКБ после запуска двигателя на автомобилях ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

twokarburators.ru

Как проверить генератор автомобиля, проверенные способы

Проверка генератора мультиметром

 Самостоятельно можно проверить обычным тестером, включенным в режим омметра (измерение  сопротивления). Сначала проверяем ротор, потом статор и затем диодный мост. Напомню что в  генераторе есть еще щеточный узел и регулятор напряжения.

Иногда эти два узла конструктивно объединены в один  узел. В общем начните проверки с  визуального  осмотра щеточного узла. Ведь если щетки не будут доставать до контактных колец,  то  и выдавать      электричество агрегат не будет.

Самая простая проверка системы зарядки

Замерить напряжение аккумулятора на не запущенном двигателе, если аккумулятор не разряжен, то напряжение должно быть 12,5 — 12,8 вольт. Теперь нужно запустить двигатель и замерить напряжение на аккумуляторе. Допустимые пределы напряжения 13,5-14,5. Допустимый максимум зарядки на некоторых автомобилях 14,7 вольт. Учтите что если аккумулятор разряжен, то напряжение на его клеммах при заведенном двигателе может быть и выше.

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

[box type=»bio»] При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).[/box]

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.

Проверка ротора

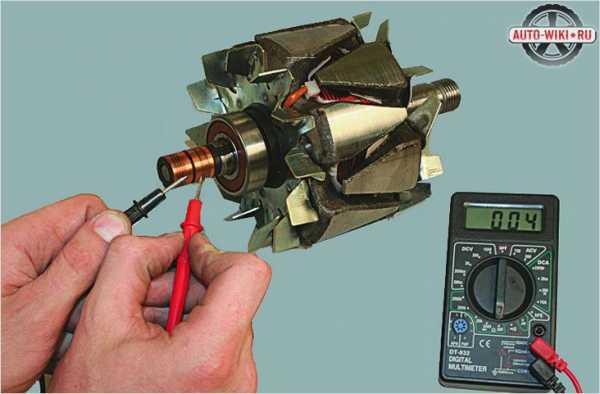

Мультиметром  в режиме измерения сопротивлений прозвоните обмотку возбуждения (на роторе).

Для этого присоедините измерительные щупы к контактным кольцам.

Сопротивление исправной обмотки на  должно быть в пределах 2,3 -5,1 Ом.

  • Если сопротивление не показывает совсем, то в обмотке обрыв.
  • Если сопротивление ниже положенного, то скорее всего межвитковое замыкание.
  • Если же выше, то возможно плохой контакт или не пропаяны как следует выводы обмотки к контактным кольцам.

Так же замеряем потребляемый обмоткой возбуждения ток. Для этого подаем на контактные кольца +12 вольт и в разрыв цепи подключаем амперметр постоянного тока. Ток потребляемый обмоткой должен быть в пределах 3-4,5 Ампер. Если ток завышен, значит в обмотке ротора межвитковое зажигание и она требует замены. Максимальный ток реле-регулятора 5 Ампер, поэтому при завышенном токе обмотки ротора регулятор напряжения тоже нужно заменить.

Сопротивление изоляции можно проверить высоким переменным напряжением 220 вольт, подав напряжение через лампу накаливания 220 в, 40 Вт., один контакт подключаем на контактное кольцо, другой на металлический корпус ротора. При отсутствии замыканий на корпус лампа гореть не должна. Если нить лампы хоть чуть-чуть светится, значит имеет место утечка тока на массу. Такая обмотка требует ремонта или замены.

Соблюдайте меры предосторожности при работе с высоким напряжением!

Статор генератора

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

[box type=»info»] Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна![/box]

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Диодный мост

Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

Подсоедините один щуп к выводу  «+ » диодного моста, а второй поочередно подсоединяйте к выводам Ф1 Ф2 Ф3 и 0. Чтобы было понятней: один щуп подсоединяем к плюсовой пластине, а другим поочередно касаемся выводов тех диодов, которые впрессованы в эту пластину.

Затем поменяйте щупы местами и проделайте то же самое. В одном случае тестер должен показывать проводимость (какое-либо сопротивление), а в другом нет. Таким образом мы проверили диоды на плюсовой пластине.

Для проверки диодов на отрицательной пластине один щуп соединяем с отрицательной пластиной, а второй с выводами диодов поочередно. Точно так же потом меняем щупы местами и повторяем процедуру. В одном случае проводимость будет, в другом нет.

[box type=»bio»] Обратите внимание что сопротивление не должно равняться нулю! Это говорит о пробое диода. Так же о пробое диода говорит отсутствие сопротивления в обе стороны при подключении. Диодный мост даже с одним неисправным диодом будет давать недозаряд аккумулятора, поэтому требует замены.[/box]

Щетки и контактные кольца

Кольца и щетки можно проверить визуально, оценив их состояние и исправность. Проверить выступающую длину щеток. Она должна быть не меньше 4,5 мм. А в норме 8-10 мм.

Так же диаметр токосъемных колец должен быть минимум 12,8 мм. а в идеале 14,2-14,4. Изношенные кольца можно поменять, если вы найдете их в магазине. Снимаются они специальным съемником, при этом отпаиваются выводы обмотки. После установки новых колец их можно проточить на токарном станке для устранения биений и шлифануть мелкой наждачкой для ликвидации заусенцев.

Устройство системы смазки двигателя.

Похожие статьи



www.em-grand.ru

Прозвонка обмотки генератора с помощью мультиметра

Что делать, если в доме нет света? Помочь в решении проблемы может генератор тока. Но если выйдет из строя и это оборудование, определить неисправность поможет проверка генератора мультиметром. Независимо от вида и марки, с помощью этого прибора, узнав причину неисправности, можно провести несложный ремонт самостоятельно.

Разновидностей генераторов достаточно много, от больших и мощных промышленных до небольших автомобильных приборов. Но алгоритм проверки с помощью тестера одинаковый для любого генератора.

Какие узлы и детали проверяют с помощью мультиметра

Данная операция предусматривает диагностику электрической части, при этом проводится проверка следующих деталей:

  • выполняются замеры напряжения на выходе из генератора;
  • проверяется обмотка возбуждения ротора на отсутствие разрыва цепи, короткого замыкания на корпус;
  • проверка обмоток статора на пробой и обрыв цепи;
  • проводят обнаружение неисправностей диодного моста, конденсатора;
  • выявляются неисправности регулятора напряжения и щеток;

Выполнение каждой перечисленной операции требует специального знания и умения для проведения измерений, поэтому следует рассмотреть каждую проверку подробнее.

Измерение уровня выходного напряжения

Для каждого отдельного агрегата это значение будет разным. Разберем подробнее проверку автомобильного генератора. Выставляем на шкале мультиметра режим замера напряжения. Сначала необходимо проверить напряжение на выключенном двигателе Для этого замеряем значении вольтажа на клеммах аккумулятора. Красный щуп подключаем к плюсовой клемме, черный закрепляем на минус. Заряженный исправный АКБ выдаст значение до 12,8 В. Производим запуск двигателя. Затем проводим измерение. Теперь это значение должно быть не более 14,8В, но и не менее 13, 5 В. Если уровень напряжения выше или ниже, генератор неисправен.

Проверяем обмотку ротора

Для выполнения этой операции, необходимо демонтировать и разобрать агрегат. Выполняя самостоятельную проверку, не забудьте выставить прибор в режим измерения сопротивления цепи. Дополнительно выставляется значение величины не выше 200 Ом. Эти регламентные работы проводят в 2 этапа:

  1. Замер значения сопротивления обмоток ротора. Для этого щупы присоединяем на кольца подвижной части двигателя, определяем значение. Это даст возможность определить вероятность порыва цепи обмотки при значении выше 5 Ом. Если прибор показал меньше 1,9 Ом – произошло витковое замыкание. Наиболее часто цепь рвется в местах соединения вывода роторной обмотки к кольцу. Определить дефект можно, пошевелив щупом проволоку в местах пайки, а также при обнаружении потемневшей и осыпавшейся изоляции проводов. При обрыве и КЗ (коротком замыкании), провода сильно нагреваются, поэтому поломку можно выявить визуальным контролем.
  2. Выполняется прозвонка цепи для обнаружения короткого замыкания на корпус. Ротор генератора располагаем удобно для работы. Затем один щуп подносим к валу ротора, второй крепим на любое кольцо. При исправной обмотке, показание сопротивления будет зашкаливать. Если будет показывать малое сопротивление – эту деталь следует отдать на перемотку. При перемотке ротора важно выдержать идеальную балансировку.

Проверка обмоток статора

Проверка статора начинается с визуального осмотра. Обращаем внимание на внешние повреждения корпуса и изоляции, места прожигания проводов при КЗ.

Несправный узел следует отдать в перемотку или заменить его. При внешней целостности проводов, начинаем исследовать с помощью тестера.

Совет! Перед началом работ следует убедиться в отключении агрегата от сети, отсутствие контакта выводов обмоток статора.

Выполняя работу по проверке нормального состояния узла, убеждаемся:

  • В целостности цепи обмоток. Для этого выставляем прибор в режим замера сопротивления. Щупы закрепляем на первую пару выводов, затем проверяем 1-ю обмотку и 3-ю, 3-й и 2-й выводы. Если при обрыве стрелка аналогового прибора уйдет за шкалу, следует провести перемотку обмоток.
  • В отсутствии межвиткового КЗ и на корпус. Для этого, один из наконечников подсоединяем к выводу, второй — к корпусу. Если обмотки замкнуты – на шкале будет меньшее значение сопротивления, чем на исправных.

Выявление неисправностей регулятора напряжения

Снимаем и отсоединяем провода от детали. Проводим осмотр состояния щеток. Они не должны иметь значительные дефекты и сколы. В направляющих каналах щеткодержателя, щетки генератора должны перемещаться свободно. При выступлении их за кромку меньше 5 мм, регулятор генератора следует поменять.

Проверка производится с помощью аккумуляторов и 12-ти вольтовой лампочки. Напряжение второго источника питания должно быть не менее 15 В., поэтому к автомобильному аккумулятору последовательно подключаем батарейки и доводим значение до нужного. Плюс от 1-го источника питания крепим к выходному контакту, минус закрепляем на массу.

Лампочка устанавливается между щеток. При подключении источника в 16 В. она не должна гореть. При более слабом аккумуляторе она горит. При нарушении правильного горения, регулятор следует заменить.

Проверка диодного моста и конденсатора

Задача этого узла в предотвращении прохождения электричества к генератору. Он должен направлять его от генератора к потребителю. При этом всякое отклонение является неисправностью диодного моста. Для проверки демонтируем его и распаиваем выводы на генераторе. Выставляем прибор на «прозвон».

Для проверки силового диода черный щуп подносим к пластине моста, красный крепим на выход. При показании мультиметра 400-800 Ом – диод исправен, другие цифры требуют замены диода или моста.

При проверке вспомогательного диода, операция выполняется аналогично. Но при перемене щупов местами, прибор должен показать значение сопротивления стремящегося к бесконечности.

Для обнаружения неисправного конденсатора, можно проверить его «дедовским методом». Для этого, нужно подать на него напряжение на короткое время. Он должен зарядиться. При замыкании его контактов, между ними должна пробить искра. Это значит, что конденсатор исправен.

При проверке полярного конденсатора, нужно убрать оставшийся заряд. Затем, на шкале выставляем замер сопротивления. Контакты должны крепиться, соблюдая полярность. При замере исправной детали, сопротивление постепенно растет. В противном случае, когда на экране будет 0, ее следует заменить.

Если тестируется неполярный конденсатор, на шкале значений выставляется МОм. Щупы располагаем на контактах независимо от полярности. Затем, нужно замерить значение сопротивления. Если на экране цифра меньше 2 Ом – это неисправная деталь.

В заключение, необходимо напомнить, что все измерения при проверке работоспособности генератора с помощью мультиметра, проводятся измерением значения сопротивления электрического тока. Только для измерения напряжения на выходе генератора, прибор настраивают для измерения этой величины. Провести проверку генератора мультиметром может любой новичок. Нужно только работать с полной ответственностью и следовать инструкциям.

evosnab.ru

Как проверить генератор автомобиля мультиметром

Стабильная и корректная работа электроники автомобиля во многом зависит от исправности генератора. Именно он обеспечивает питание всех устройств, а также способствует запуску двигателя. В связи с этим важно следить за его исправностью, а при необходимости знать, как проверить генератор автомобиля мультиметром.

Данный элемент напрямую связан с аккумуляторной батареей, с которой также нередко возникают проблемы. А при необходимости подключить к штатной бортовой сети новые устройства и различные приборы следует проверить исправность генератора, так как именно он является источником штатного тока. Другими словами, это один из тех узлов, которые необходимо регулярно проверять.

Начало работы

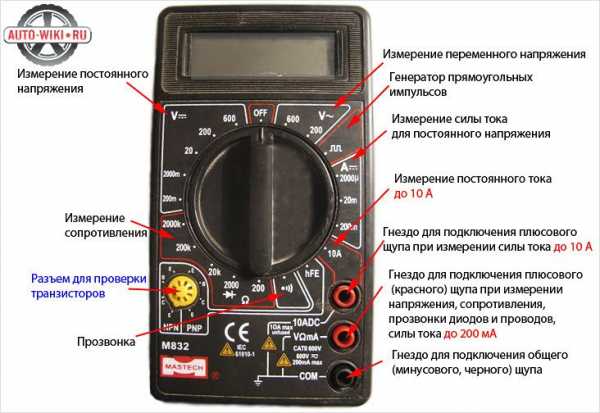

Устройство мультиметра

Чтобы начать проверку, особых приготовлений не требуется. Нужно только подготовить сам мультиметр. Также желательно провести проверку генератора — осмотреть статор генератора, диодный мост, регулятор напряжения и т.д. Благодаря этому появляется возможность выявить неисправность на ранней стадии. Кроме этого, следует провести внешний осмотр других элементов электрической цепи автомобиля. Возможно, дальнейшая работа и не требуется.

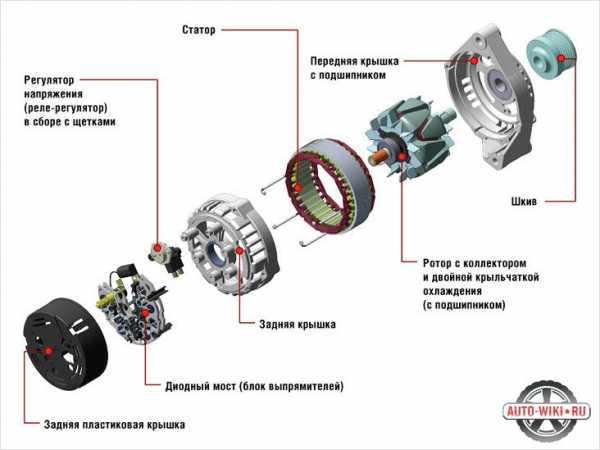

Схема генератора

Итак, проверка включает несколько этапов:

  1. Осмотр реле-регулятора.
  2. Проверка диодного моста.
  3. Проверка статора.
  4. Проверка ротора.

Реле-регулятор

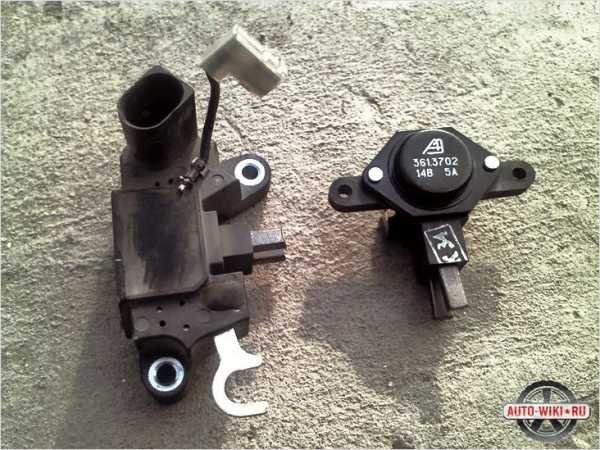

Реле-регулятор от Приоры и 2112

Реле-регулятор поддерживает оптимальное значение напряжения в штатной электрической цепи. Фактически именно оно не позволяет возрасти напряжению до критических значений. Для осуществления проверки следует запустить двигатель, подключить мультиметр и выставить значение «измерение напряжения».

После этого необходимо измерить электропитание бортовой сети непосредственно на клеммах аккумуляторной батареи или на контактах самого генератора. Значения должны быть в пределах 14–14,2 В.

Затем нужно нажать акселератор и ещё раз сделать измерение.

Показатели не должны измениться больше чем на 0,5 В. В противном случае это будет свидетельствовать о некорректной работе.

Диодный мост

Диодный мост состоит из шести отдельных диодов: половина из них положительные, другая половина отрицательные. Необходимо на мультиметре выбрать режим «Прозвонка». После этого, как только на тестере замыкаются контакты, будет слышно негромкое попискивание. Проверять нужно в обоих направлениях. Если писк слышно и в том и в другом случае, то это говорит о пробитии диода. Следовательно, требуется его замена.

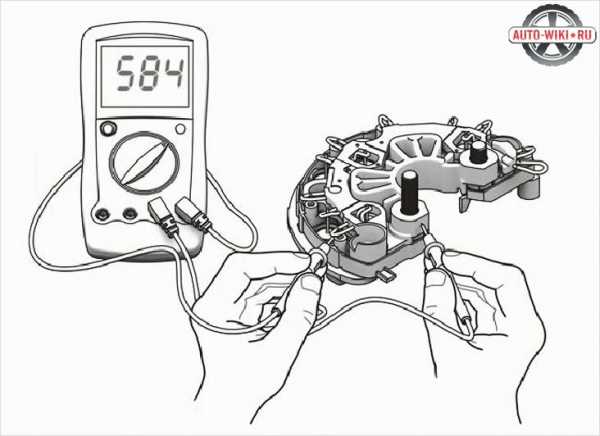

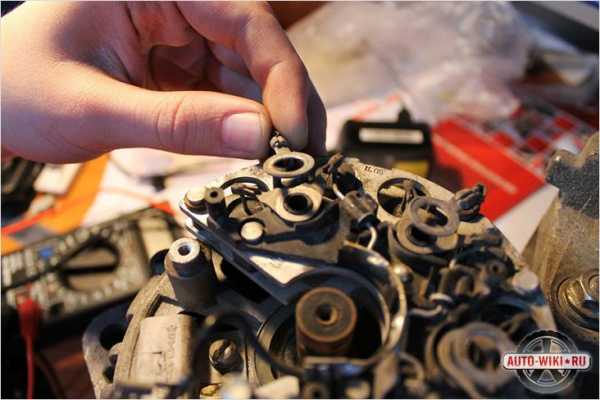

Прозваниваем диодный мост

При положении щупов мультиметра, как на следующих фото, сопротивление должно быть бесконечным, если поменять местами щупы – в пределах 700 Ом.

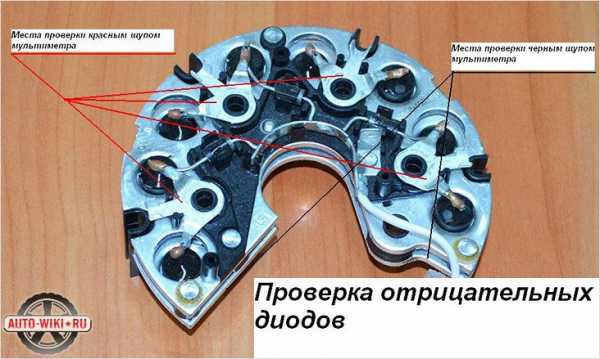

Порядок проверки отрицательных диодов

Проверяем положительные диоды

Теперь вспомогательные диоды

Ротор генератора

Ротор представляет собой стержень, сделанный из металла с обмоткой возбуждения. Если взглянуть на один из его концов, можно увидеть специальные кольца контакта со скользящими щёточками.

Проверка ротора

В первую очередь необходимо извлечь стержень и провести внешний осмотр обмотки, а также подшипников. В некоторых случаях проблема заключается в повреждениях. Если всё в порядке, тогда следует переходить к проверке с помощью мультиметра.

На приборе следует выставить режим «Измерение сопротивления». Его следует проверить между контактными кольцами. Данное значение не должно быть слишком большим – это говорит об исправности и целостности обмотки.

Самостоятельно достаточно сложно провести детальную диагностику ротора, так что при подозрениях на какие-либо проблемы следует обратиться в автомастерскую.

Статор генератора

Статор выглядит как небольшой цилиндр, внутри которого прокладывается обмотка. Сам статор перед проверкой обязательно необходимо отключить от диодного моста. В первую очередь следует внимательно осмотреть статор, а также отдельные его элементы на предмет каких-либо повреждений. Особое внимание следует обратить на следы возможного подгорания.

Далее можно проводить проверку мультиметром, выставив режим «Измерение сопротивления». С его помощью выявляются пробои обмотки. Чтобы это сделать, следует один контакт подключить к корпусу, а другой к выводу обмотки.

В данном случае сопротивление должно быть очень велико, фактически оно стремится к бесконечным значениям. Если же показания составляют менее 50 КОм, то это, скорее всего, говорит о неисправностях статора и всего генератора.

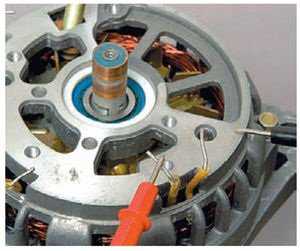

Проверка статора

Общие советы

Перед началом проверки всегда следует заранее узнать, какая именно генераторная установка стоит на автомобиле. Например, в зависимости от модели машины реле-регулятор может поддерживать различные значения в диапазоне от 13,6–14,2 В. Об этом необходимо знать заранее, так как в итоге всё это влияет на конечный результат проверки.

В остальном же особых сложностей нет, поэтому собственными силами вполне реально выявить неисправности, либо другие проблемы, которые случаются время от времени с генератором и другими элементами бортовой электрической цепи.

Видео

Для получения более подробной информации, смотрите видеоматериал:



Читайте и другие наши статьи:

Как отремонтировать генератор ВАЗ

auto-wiki.ru

Проверка исправности ротора генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701)

Неисправность ротора генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) в первую очередь приводит к исчезновению зарядного тока и разряду аккумуляторной батареи. На щитке приборов после пуска двигателя будет постоянно гореть лампочка разряда АКБ , сигнализирующая, что зарядный ток отсутствует. Стрелка вольтметра находится в красной зоне или на границе с ней. Если проверить вольтметром (мультиметром, тестером и т. п.) напряжение на выводах АКБ при работающем двигателе, то оно будет ниже требуемых 13.6 В.


Неисправностями ротора генератора могут быть короткое замыкание в его обмотках и отрыв выводов обмотки возбуждения от контактных колец — «обрыв».

Необходимые для проверки ротора инструменты

Мультиметр, тестер, вольтметр и т. п.

Если их нет, то контрольная лампа — лампочка на 1-5 Вт, 12 В с припаянными к ней проводами.

Проверка ротора генератора автомобилей ВАЗ 2108, 2109, 21099

Проверку на короткое замыкание и на обрыв можно провести не снимая генератор с двигателя и не вынимая ротор. Снимаем регулятор напряжения и через открывшееся окно проводим описанные ниже манипуляции.

Проверка замыкания обмотки «возбуждения» ротора на «массу»

— Плюс мультиметра в режиме омметра прижимаем по очереди к контактным кольцам, минус на корпус генератора («массу»).

Если ротор исправен (отсутствует замыкание на «массу»), сопротивление должно стремится к бесконечности.

При использовании контрольной лампы необходимо через нее, по очереди, пустить плюс от АКБ на каждое из контактных колец обмотки «возбуждения» ротора. Минусом будет выступать корпус генератора, так как он установлен на автомобиле и соединен с минусом АКБ. Если ротор исправен, контрольная лампа загораться не должна — плюс и минус ни где не встречаются. В противном случае будет гореть.

проверка обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 на наличие короткого замыкания

Далее проверяем обмотку «возбуждения» на «обрыв».

Плюс мультиметра (в режиме омметра) на одно контактное кольцо, минус на другое.

При исправной обмотке возбуждения сопротивление находится в пределах 5-10 Ом.

Если применяется контрольная лампа, то плюс от АКБ через нее пускаем на одно контактное кольцо, а минус другим проводом на второе контактное кольцо. Лампа должна гореть. Если это так, то обмотка «возбуждения» исправна.

проверка на «обрыв» обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Оторвавшиеся от контактных колец выводы обмотки ротора можно увидеть только после снятия и разборки генератора. В ряде случаев их можно припаять. Чаще всего неисправный ротор генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 следует заменить.

выводы обмотки и контактные кольца генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099



Примечания и дополнения

— Обычно, на неисправность ротора, при поиске проблем в работе генератора начинают грешить уже в последнюю очередь. Аналогичные симптомы (горение лампочки разряда, падение стрелки вольтметра, низкое напряжение) могут быть при неисправности регулятора напряжения или диодного моста. В первую очередь стоит проверить именно их, потом приступать к проверке ротора.

Еще пять статей по электрооборудованию автомобилей ВАЗ

— Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия с двигателя)

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (на снятом с двигателя генераторе)

— Контрольная лампа разряда АКБ горит после пуска двигателя

— АКБ автомобилей ВАЗ

twokarburators.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
