Самодельная печка на ваз 2107. Модернизируем и меняем печку на «Семерке» своими руками

Одним из самых слабых звеньев автомобиля ВАЗ-2107 является печка. Без налаженной отопительной системы тяжело находится в салоне в течение длительной зимы, которая так характерна для нашей страны. Кроме того, некачественный обогрев приводит к замерзанию стекол. Разберемся, как улучшить печку на автомобиле ВАЗ-2107.

Основные проблемы печки

Решить проблему плохого обогрева можно только в том случае, если вы будете знать ее слабые места. Чаще всего необходимость улучшить узел возникает по причинам:

1. Протекания крана отопительной системы.
2. Некачественной подачи воздуха.
3. Низкого уровня подачи из дефлектора струи воздуха.
4. Громкого шума при работе отопительной системы.

Таким образом, повысить температуру в салоне зимой можно, если вы замените кран и дефлектор, устраните неполадки радиатора, модернизируете вентилятор. Эти переделки не сложно сделать своими руками, но они значительно повысят качество работы отопительной системы.

Простой способ модернизации

Радиатор на ВАЗ-2107 отдает достаточно тепла, поэтому его не стоит изменять. Самый простой способ тюнинга заключается в следующем:

Обратите внимание на последний пункт, если вы не замените резистор и выключатель, то все остальные действия будут напрасны, так как выключатель ВАЗ-2107 работает при меньшем токе. От работы с мощным двигателем от «девятки», он расплавится. Если вы оставите сопротивление от «семерки», оно не даст мотору работать на полную мощность.

Сложный тюнинг печки

Если вы уже не начинающий автолюбитель и не боитесь трудностей, то можно сделать более серьезные изменения. При нем вам нужно установить улитку от автомобилей ВАЗ-2108-2109. После этой доработки увеличится поток воздуха, а печка будет работать тише.

При таком виде тюнинга эффективность печки повышается в 3 раза. Происходит качественный обогрев салона и обув стекол.

Следует признать тот факт, что классические модели отечественных автомобилей, к которым относится и ВАЗ 2107, имеют определенные конструктивные недостатки. Но это, в свою очередь, предоставляет их владельцам широкое поле для деятельности в плане доработок в соответствии с их потребностями. При этом сделанное своими руками зачастую оказывается эффективнее заводского.

У многих владельцев вызывает недовольство работа отопителя салона, или печки. Действительно, у автомобилей ВАЗ 2107 эффективность печки очень низкая. Но доработка печки своими руками может решить эту проблему. При этом нет необходимости в применении специальных навыков или инструментов, улучшение отопителя выполняется с помощью подручных средств.

Как показывает практика, радиатор печки отдает достаточное количество тепла и его усовершенствование не требуется. Значит, для повышения эффективности отопителя нужно улучшить систему обдува. В первую очередь следует позаботиться о герметизации всех воздуховодов, особенно в местах их соединений. Это требование особенно справедливо для автомобилей ВАЗ 2105 – 2107, из-за особенностей конструкции воздуховодов.

Самый простой тюнинг, не требующий практически никаких конструктивных изменений – замена стандартного двигателя вентилятора на используемый в ВАЗ 2108-2109. Моторчик, используемый в этих моделях, отличается от семерочного большей мощностью и повышенным числом оборотов. Для его установки потребуется небольшая доработка корпуса печки – из-за большего размера придется удалить гребенку, предназначенную для направления потока воздуха вниз, к ногам.

Крыльчатку можно оставить родную, предварительно просверлив в ней отверстие диаметром 7 мм, под вал восьмерочного моторчика. Выполнить эту операцию своими руками совершенно несложно.

Такая модернизация печки потребует также замены резистора и выключателя. Обе детали берем от той же модели, что и моторчик. Следует обратить внимание, что тюнинг будет эффективным при соблюдении всех перечисленных требований. Ведь выключатель ВАЗ 2107 рассчитан на меньший ток, и при использовании с более мощным двигателем может попросту расплавиться. А родное сопротивление ВАЗ 2107 не позволит использовать моторчик на полную мощность.

Для автолюбителей, привыкших не бояться трудностей, и для которых тюнинг автомобиля своими руками стал привычным делом, есть более эффективный, но и более сложный способ улучшить печку. Он заключается в установке вместо двигателя с крыльчаткой улитки, используемой в моделях ВАЗ 2108-2109. Такой тюнинг позволит значительно снизить шум и увеличить поток воздуха.

Доработка начинается с полной разборки корпуса отопителя. После демонтажа, от нижней части печки отрезается практически все, кроме рамки и креплений. Далее, необходимо изготовить корпус для улитки. Для этой цели можно использовать любой подходящий по прочности материал – плексиглас, поликарбонат, пластик и т. д. Из него вырезаются все четыре стенки будущего корпуса и прикручиваются к нижней части печки.

После этого на нижнюю часть одевается средняя, с предварительно удаленным диффузором. Размеры необходимо подгонять таким образом, чтобы улитка точно вошла в корпус и не выступала за упоры для радиатора, расположенные на средней части.

Этот этап работы требует особого внимания, так как слишком большой корпус не позволит установить печку на штатное место. После тщательной подгонки, убедившись в правильно подобранных размерах нового корпуса, все стыки промазывают герметиком.

Осталось выполнить тюнинг воздуховодов. Для этой цели можно использовать доступные в свободной продаже сантехнические манжеты и шланги. По обоим бокам и в дне нового корпуса печки вырезаются отверстия, соответствующие наружному диаметру манжет. В них вставляются сантехнические шланги — боковые соединяются, соответственно, с левым и правым воздуховодами, нижние же предназначены для вывода теплого воздуха в сторону от ног, иначе они будут излишне нагреваться прямым потоком воздуха.

Для обогрева ног задних пассажиров можно дополнительно врезать дополнительно пару шланг большей длины. Мощности улитки и количества тепла, отдаваемого радиатором печки, вполне хватит на все. Места соединения шлаг и боковых воздуховодов необходимо также тщательно загерметизировать, для исключения утечек теплого воздуха.

Такой тюнинг, выполненный своими руками, позволит повысить ее эффективность в 2-3 раза, как в части обогрева салона, так и относительно качества обдува стекол. Ведь именно недостаточный поток теплого воздуха не позволяет предотвращать запотевание окон у автомобилей ВАЗ 2107. Вместе с тем модернизация не требует значительных затрат и доступна каждому.

Следует помнить, что установка улитки, так же как и замена двигателя, требует замены выключателя. К тому же необходимо убедиться, что установленный в цепи печки предохранитель имеет номинальный ток, достаточный для работы модернизированной печки. Перед окончательным монтажом сделанной своими руками конструкции рекомендуется включить электрооборудование печки напрямую, чтобы убедится в его работоспособности и правильности подключения.

Система отопления и вентиляции в автомобиле служит для того, чтобы создать комфортный микроклимат в салоне авто. Вентиляцию и отопление салона ВАЗ 2107 обеспечивает воздух, забираемый снаружи. В саму систему он поступает через отверстия капота в виде решетки.

В коробке воздухопритока, что расположена в задней части отсека мотора и изолирована от него уплотнителем из резины, воздух отделяется от дождевой воды. Последняя стекает наружу, а воздух переходит в отопитель. Отверстие в нем закрывается крышкой воздухопритока. Когда автомобиль движется, часть воздуха по воздуховоду отводится от коробки к центральным воздушным диффузорам, расположенным на .

Устройство печки в ВАЗ-2107

Сам отопитель располагается в салоне ВАЗ 2107 и крепится к перегородке отсека двигателя 4 шпильками. Место соединения с кузовом авто герметизировано резиновым уплотнителем. Печка состоит из:

• кожуха вентилятора,
• кожуха радиатора, имеющего крышку воздухопритока,
• кожуха вентилятора с крышкой воздухораспределителя.

Воздух, проходящий через отопитель, подогревается, при необходимости, жидкостным радиатором, что расположен в кожухе. читайте как заменить кран отопителя.

Имеет патрубки: подводящий и отводящий. Они выведены в отсек двигателя и подсоединены к охлаждающей системе автомобильного двигателя. Резиновым уплотнителем герметизировано отверстие их вывода. Он закреплен двумя саморезами.

Кран отопителя встроен в подводящий патрубок. Он регулирует поступление охлаждающей жидкости. А управлять им можно гибкой тягой от рычага в блоке управления системой вентиляции. Последний расположен на панели приборов.

Под радиатором установлен вентилятор печки ВАЗ 2107. Его электродвигатель с крыльчаткой установлен на 2 эластичных подушках, которые помещены в направляющий кожух. Дополнительный резистор встроен в цепь питания электродвигателя. Он обеспечивает двухскоростной режим вращения вентилятора, включить который можно переключателем на панели приборов, имеющим три позиции работы.

Воздуховоды, отходящие от кожуха вентилятора печки, направляют воздух не только к дефлекторам, обдувающим боковые стекла, но и к воздуховоду, обдувающему ветровое стекло.

Управлять воздушными потоками можно закрытием и открытием крышек и заслонок отопителя. Сама же крышка воздухопритока и заслонки воздуховодов управляются тягами от рычагов на блоке управления. А вот воздухораспределительная крышка кожуха управляется рычагом, что расположен на ней.

Схема устройства печки представлена на фото 1.

Детали системы вентиляции и отопления автомобиля ВАЗ 2107
1 — левый воздуховод обогрева бокового стекла; 2 — воздуховод обогрева ветрового стекла; 3 — кожух радиатора отопителя; 4 — крышка воздухопритока;
5 — радиатор отопителя; 6 — кран отопителя; 7 — отводящий патрубок радиатора; 8 — подводящий патрубок радиатора; 9 — правый воздуховод обогрева бокового стекла;
10 — дефлектор; 11 — заслонка воздуховода; 12 — воздухораспределительная крышка; 13 — направляющий кожух вентилятора; 14 -вентилятор отопителя;
15 — рычаг воздухораспределительной крышки; 16 — кожух вентилятора отопителя; 17 — тяги управления; 18 — кронштейн рычагов управления; 19 — центральный воздуховод

Среди основных неисправностей системы отопления ВАЗ 2107:

• течь радиатора, крана, патрубков или соединений между ними;
• неисправность переключателя имеющихся режимов работы электровентилятора,
• повреждение проводов устройства или окисление их соединений;
• поломка электровентилятора.

При более сложных неисправностях может потребоваться .

Модернизация отопителя ВАЗ 2107

Всем автолюбителям известно, что плохо греет печка ВАЗ 2107, да и работает она шумно. Поэтому она часто подвергается модернизации. Множество советов по поводу совершенствования данного устройства с фото и видео есть в интернете. Большинство автовладельцев пытались улучшить работу печки своими руками. Однако должного эффекта от этого не получалось. К примеру, самостоятельно можно:

• уплотнить стыки воздуховодов с соплами,
• перераспределить воздушные потоки.

Но температура в салоне в целом останется на прежнем уровне. А вот чтобы в салоне стало тепло и уютно, требуется увеличение количества подаваемого тепла при помощи радиатора. Вся проблема кроется в заводском вентиляторе печки, который слишком мал и не создает нужного воздушного потока. В связи с этим требуется замена вентилятора.

Если сравнить вентиляторы двух моделей авто, то можно увидеть, что моторчик печки ВАЗ 2107 при вращении с частотой 3000 оборотов в минуту потребляет ток около 4,5 А. Моторчик же вентилятора на ВАЗ 2108 при 4100 оборотах в минуту потребляет 14 А. Порядок доработки отопителя следующий:

1. Производится снятие в салоне нижней части печки – кожух, на котором сверху закреплен обычный вентилятор.
2. Стандартный электровентилятор полностью снимается, он больше не понадобится.
3. Аккуратно срезается один их аэродинамический гребеней, что подают воздух к ногам водителя и пассажира, так как моторчик от модели 2108 намного длиннее.
4. Крыльчатка убирается, а все функции отдаются стандартному пятилопастному вентилятору.
5. Дырка в крыльчатке немного увеличивается в диаметре, в нее аккуратно засовывается новый вал. Важно следить, чтобы новая конструкция стала на новое место надежно.
6. Перед установкой нового вентилятора нужно подключить его напрямую и проверить его работоспособность.
7. Заменяется встроенный резистор, главная задача которого — обеспечение относительно тихой работы вентилятора. Новый вентилятор из-за большого количества перегоняемого воздуха создает сильный шум. Лучший вариант замены — резистор, устанавливаемый на автомобиль ВАЗ 2108.
8. Заменяется выключатель вентилятора на модель от того же авто, что и вся конструкция. Причина — во время длительной работы печки подается совсем другой ток, в результате чего через некоторое время стандартная кнопка включения просто расплавится.

Шум от обновленного устройства будет немного больше заводской, но этот недостаток в зимнее холодное время почти незаметен после доработки отопителя.

Эксплуатация и уход за радиатором печки ВАЗ 2107

За осенне-летний период эксплуатации автомобиля внутри радиатора отопителя скапливается накипь. В итоге – снижается эффективность работы системы. Но данную неисправность можно устранить. Достаточно разобрать печку и почистить ее. Этот несложный ремонт можно провести самостоятельно.
Для этого понадобятся:

• 2 новых червячных хомута;
• 2 резиновые новые прокладки;
• ключи гаечные;
• охлаждающая жидкость;
• сосуд для сбора отработанной охлаждающей жидкости.

Порядок работы следующий:

1. Двигатель нужно выключить и дать ему остыть.
2. Под все патрубки подкладывается ветошь или ткань.
3. Ослабляются хомуты креплений выходных и входных шлангов охлаждающей жидкости в моторном отсеке.
4. Снимаются шланги с патрубков и крана, под них заранее нужно подставить емкость.
5. Торцовым ключом на 7 отворачиваются саморезы креплений уплотнителя, который в последствии нужно снять.
6. Отсоединяется тяга привода крана печки и кожух вентилятора.
7. Патрубки радиатора выводятся из отверстия в перегородке отсека двигателя.
8. Накидным ключом на 10 отворачиваются болты креплений выходного патрубка радиатора, после чего снимается сам патрубок.
9. Заменяется на новую резиновая прокладка, уплотняющая место соединения фланцев. 11. После снятия крана нужно прочистить патрубки, шланги и сам кран.
10. Промывку радиатора можно провести способом, показанным на видео.

12. Все снятые прокладки и хомуты заменяются на новые.

Собирать систему отопления нужно в обратной последовательности. Кран отопителя перед заливкой до необходимого уровня новой охлаждающей жидкости переводится в правое крайнее положение. После доливки жидкости нужно проверить герметичность всех соединений. Если будет обнаружена протечка, следует подтянуть хомуты.

Дополнительную информацию вы можете найти в разделе вентиляция и отопление и на

С наступлением холодов каждый автовладелец выполняет профилактический осмотр ТС и устраняет возможные неисправности. Как правило, производится замена антифриза, масла, покрышки меняются на зимние. Печка тоже требует к себе особого внимания, поскольку является одним из основных узлов автомобиля, обеспечивающих комфорт в холодное время.

Как и любой узел в автомобиле, печка тоже может перестать функционировать. В зимний период такая поломка может сделать эксплуатацию автомобиля невозможной: стекла покрываются изморозью или потеют, в результате чего ухудшается обзор.

Чтобы самостоятельно отремонтировать печку, необходимо знать ее устройство.

В систему отопления входят такие составляющие:

• Отопитель. Его задача — нагревать воздух. Основным элементом отопителя является радиатор, посредством которого циркулирует ОЖ.
• Вентилятор, который направляет в салон нагретый воздух. Вентилятор крепится в кожухе путем эластичных подушек, которые гасят вибрацию.
• Система управления печки, куда входит кнопка вентилятора, а также заслонки и ручки управления режимами обогрева.

Печка отопителя ВАЗ 2107, принцип работы

Функционирует система отопления следующим образом:

В коробку воздухопритока, которая находится в двигательном отсеке возле ветрового стекла, воздух поступает через специальные решетки на капоте.

В случае ливня либо дождя вода, отделяясь от воздуха, стекает в отверстия, которые есть в коробке. Это дает возможность использовать отопитель в любую погоду, однако пока не нагреется радиатор, воздух, попадающий в салон во время дождя, будет сырым.

Поток воздуха устремляется в отопитель и, проходя через радиатор, нагревается. Нагрев регулируется при помощи крана, регулирующего количество проходящей ОЖ. Управление краном выполняется посредством гибкой тяги, которая присоединена к рычагу управления.

При движении поток воздуха поступает под капот и воздух самостоятельно попадает в отопитель. При остановке или небольшой скорости езды применяется электровентилятор, который управляется переключателем с тремя положениями: «малая скорость», «полная скорость» и «выключено». Пониженная скорость обеспечивается посредством включения электромотора через резистор, который уменьшает напряжение на обмотке мотора.

После радиатора воздух поступает в воздухопроводы, а выходит посредством дефлекторов, которые позволяют менять направление потока.

Печка в салоне автомобиля, причины плохой работы печки

Основные неисправности системы отопления автомобиля:

1. Грязный радиатор
2. Течь крана, радиатора, патрубков либо соединений между ними.
3. Поломка переключателя режимов работы электровентилятора.
4. Повредились провода устройства или окислились их соединения.
5. Сломался электровентилятор.

Как улучшить работу печки ВАЗ 2107 увеличивая объем горячего воздуха

Как известно, печка на ВАЗ 2107 плохо греет, да и работает шумно. Поэтому не редко она подвергается модернизации. Советов по усовершенствованию этого устройства в интернете множество. Много автомобилистов пытались самостоятельно улучшить работу отопителя. Но должного эффекта не получалось.

Например, самостоятельно можно:

• перераспределить воздушные потоки;
• выполнить уплотнение стыков воздуховодов с соплами.

Однако в целом температура в салоне останется на том же уровне. Чтобы в автомобиле стало уютно и тепло, необходимо увеличить количество подаваемого тепла с помощью радиатора. Проблема заключается в заводском вентиляторе отопителя, который слишком маленький и не создает требуемого воздушного потока. Поэтому нужно заменить вентилятор. При этом его замену лучше выполнять на аналогичное изделие из отечественной «восьмерки», так как у таких вентиляторов более высокая частота вращения и низкий уровень потребления энергии.

Как заменить вентилятор на более мощный (подробно)

Порядок работ:

Инструменты, приспособления, расходные материалы

Для замены радиатора отопителя вам потребуется:

1. Комплект торцевых и рожковых ключей.
2. Крестовая отвертка.

Как заменить радиатор отопителя ВАЗ 2107 (пошагово)

Порядок работ:

Как заменить кран отопителя ВАЗ 2107

Порядок работ:

Обогрев и вентилирование в машине нужны с той целью, чтобы обеспечивать комфортность температурного режима. В салоне жигулей седьмой модели эти действия возможны за счет масс воздуха, поступающих снаружи. Попадает он сквозь специальные отверстия на переднем капоте. В воздухоприточном коробе, размещенном сзади ДВС, отделяются капли влаги, которая выводится из системы. После этого воздух подается в отопительный сектор и далее поступает в салон.

Неисправности

Конструктивно обогревательная система выглядит следующим образом:

Довольно часто печка выходит из строя по следующим причинам:

• нарушается герметичность радиаторного элемента или крана отопителя;
• регулятор вентиляторного устройства вышел из строя;
• окислилась проводка;
• отказал вентиляторный двигатель.

Чтобы избежать подобных неприятностей, выполняется переделка печки ваз 2107.

Работы по усовершенствованию системы отопления

Всем владельцам «семерок» известно, что громкая работа печки не означает, что это хорошо. Рекомендуется выполнить доработку, для чего существует несколько вариантов, но не каждый из них считается эффективным. Можно выполнить уплотнение воздушных отводов либо настроить потоки. Но после этого явных улучшений не будет. Чтобы поднять температурный режим в салоне, следует увеличить возможности радиатора по подаче тепла. Для этого необходимо решить проблему с вентилятором, заменив слишком малый и низкопродуктивный стандартный вариант на более эффективный, от «восьмерки», имеющий вместо пары лопастей целых пять ответвлений. Необходимо еще выполнить переделку управления печкой. Для этого кнопки и регуляторные элементы устанавливаются от той же «восьмой» модели, так как стандартные быстро выйдут из строя из-за разницы тока. Выполняется еще и переделка крана, которым регулируется подача охладительной жидкости.

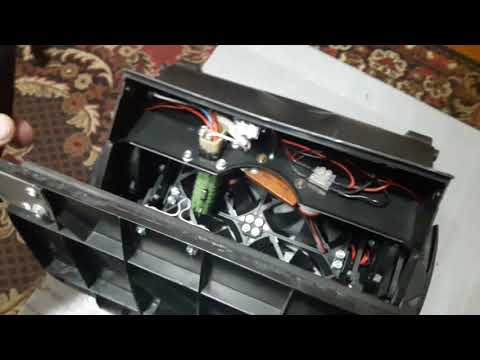

Устанавливаем улитку от 2108

Для этого нам потребуются:

• «улитка» от восьмой модели жигулей;
• оргстекло, толщина которого должна составлять три миллиметра;
• фен строительный;
• уголки для крепления металлические и шурупы.

Сначала изготавливается корпусная часть, чтобы закрепить «улитку». С этой целью разрезается по нужным размерам оргстекло.

Разогревая его феном, выгибаются необходимые формы.

Заглушка улитки немного спиливается, чтобы уменьшить габариты системы примерно на три сантиметра.

Боковые стенки можно изготовить из дюралевого сплава, толщина которого не превышает полутора миллиметров.

Щелевые места и стыковочные участки проклеиваются герметиком на силиконовой основе.
Сложней всего отрегулировать подводочные каналы, подгоняя их под отверстия. Но есть выход – сделать их разборного вида.

С целью уменьшения сопротивляемости и уборки завихрений можно устроить из дюрали плавные поворотные элементы. Чтобы теплый воздух попадал на ноги, устраиваются прорези.

Как ухаживать за отопительной системой

В ходе длительной эксплуатации печной радиатор может засоряться, что повлияет на работоспособность всей отопительной сети. Чтобы все исправить, печку рекомендуется прочистить. Эту работу вполне можно выполнить самостоятельно.
Сначала проверьте, чтобы двигатель был холодным. Под каждую трубку необходимо положить прокладочную ткань. Теперь отсоединяются хомуты крепления входящего и выходящего шлангов. С крана удаляется шланг, жидкость сливается в подставленную заранее емкость. Снимаются уплотнительные элементы и радиатор. Демонтируем кран, прочищаем входные шланги. При помощи жидкости для охлаждения моем радиатор. Теперь можно собрать систему, заменив все резиновые уплотнители. Остается проверить работоспособность и при обнаружении протечек подтянуть хомутики.
Дорабатывая систему отопления, следует выполнять все рекомендации добросовестно. Это поможет вам достичь неплохих результатов.

Не открывается краник печки ваз 2107

Ремонт отопителя Ваз-2107 или почему не греет «печка»?

Почему не греет печка Ваз-2107
И снова погода грозит холодами. Для тех, у кого с отопителем не всё в порядке, важнейшим стал вопрос- как заставить «печку» греть? Первым делом, определим причину неисправности. Виновником может оказаться недогретый двигатель, «завоздушенная» система охлаждения или неисправности самого отопителя. Если вентилятор печки не крутится- неисправна электропроводка- смотрите здесь.

Часто, причина холода в салоне- недогретый двигатель

Признаки- температура на указателе в белой зоне, долго прогревается двигатель. Нормальный прогрев при температуре -20 выглядит так: заводим двигатель, за 8-10 минут на холостом ходу двигатель должен прогреться до 40-50 градусов (самое начало белого сектора шкалы указателя температуры). Если температура поднялась выше- хорошо, меньше плохо. Термостат неисправен. Дальше, едем на 1-2 передаче, и минут за 5-8 температура поднимается до 80(граница белой и зеленой зоны). Не прогрелся до 80- термостат на замену! Временно можно обойтись утеплением радиатора картонкой или чем-то другим. Но не забывайте, что если движку дать нагрузку (застрял и буксуешь), может и закипеть. Поэтому, картонка должна легко и быстро вытаскиваться.

Воздух в системе охлаждения

Первым делом, проверяем уровень тосола в расширительном бачке, исправность пробки радиатора. Если тосол разбавлен водой- плохо, он застынет, надо заменить. При неисправной пробке радиатора в системе будет оставаться воздух, а это приведет к плохой циркуляции и холоду в салоне. Покупаем и ставим новую пробку, доливаем тосол и недостаток пропадает.

Воздушная пробка может остаться и после ремонта системы охлаждения. Удаляют воздух загнав машину, с предварительно прогретым до 80 гр. двигателем, на горку, чтобы приподнять передок. Затем, сняв пробку радиатора, гоняют мотор на 2000 — 3000 оборотах в течении нескольких минут. После выхода воздуха остается только долить тосол и закрыть пробку радиатора.

Далее, проверьте правильность положения рычажков управления печкой

Синий- управляет подачей воздуха. Красный- краном подачи тосола. Они должны быть открыты (вправо до упора). Иногда кран закисает. Найдите его под бардачком и проверьте- он должен открываться до конца, можно помочь рукой, одновременно с рычажком. Только, работайте аккуратно, детали тонкие хрупкие, можно сломать. Удобно левой рукой шевелить рычажок, а правой поворачивать кран.

Кран отопителя Ваз 2107 в положении открыт

Кран отопителя в положении закрыт

Работу воздушной заслонки проверяем при включенном вентиляторе. Рычажок вправо из печки дует сильно, влево- намного слабее. Если разницы нет, плохо- оторвался трос, печку придется снимать.

Печка плохо дует на левую сторону

Устройство отопителя (печки) Ваз-2107

Третий рычажок управляет распределением теплого воздуха между лобовым и боковыми стеклами. Трос, который к нему ведет (21), управляет тремя заслонками- (20) их две открывают и закрывают подачу воздуха к боковым стеклам. Третью заслонку на рисунке не видно она находится здесь (22) и может перекрывать выход воздуха к лобовому стеклу. Положение рычажка: вправо- дует на лобовое стекло, влево- дует на боковые стекла. Почему плохо дует на левую сторону? 1. Вентилятор у печки устроен так, что заворачивает теплый воздух в правую сторону, а левой стороне достается меньше. Это конструктивная особенность и что-то изменить сложно. 2. Печку разбирали и повредили воздуховод (4) или левую заслонку. 3. Вы полностью открываете нижнюю заслонку ручкой (1), или у нее сломан фиксатор. Для нормального обдува стекол эту заслонку нужно прикрывать. Если фиксатор сломан, можно приспособить резинку, зацепив ее за ручку «подсоса», или куда-нибудь еще.

Некоторые умельцы ставят в дефлектор (4) патрубка дополнительный вентилятор от компьютерного процессора. Можно купить и поставить на панель приборов вентилятор с подключением к прикуривателю, направить его на боковое стекло и поставить скорость поменьше.

Еще одна причина- плохая циркуляция тосола через печку

Проверяем циркуляцию так: двигатель прогрет до 80, на холостом ходу подносим руку к выходу из печки (у правой ноги водителя) даем газу и держим обороты 2500. Если почувствовали, что воздух стал заметно теплее- у вас плохая циркуляция через печку. Причины: -забитый радиатор печки, если машина старая и вы сыпали в радиатор «герметики», горчицу и прочую гадость; -стоит нестандартный кран печки (шаровый, керамический), который имеет каналы уменьшенного диаметра, или не до конца открывается. Попадаются бракованные краны. Он может перекрыть циркуляцию так, что тосол течет тоненькой струйкой. После замены на родной кран тепло вернется. Более точно циркуляцию проверяем так: на холостом ходу, на еле теплом двигателе (20-30 градусов) снимаем верхний резиновый патрубок на выходе из печки (под капотом) и подставляем какую-нибудь посуду. Струя должна быть достаточно толстая и ровная. Тоненькая струйка, еле бежит- снимаем и проверяем сначала кран, а потом (если кран в порядке) и радиатор. Забитый радиатор можно попытаться промыть горячей водой (в отверстие где трубка), иногда это помогает.

Бывает, что собирая печку, плохо уплотнили радиатор

холодный воздух попадает мимо него и в салоне холодно. Придется разбирать печку и аккуратно всё уплотнять. Если вы решили печку разбирать самостоятельно, посмотрите видеоролик.

Что такое кран отопителя?

Чтобы понять, для чего применяется кран отопителя, необходимо знать, как работает система обогрева салона автомобиля. В ее основе лежит охлаждающая жидкость, которая циркулирует в системе охлаждения автомобиля. Радиатор отопителя также подключен в эту систему посредством специальных трубок.

В процессе прогрева мотора нагревается и охлаждающая жидкость, которая проходит через радиатор отопителя и нагревает металлическую составляющую. Электрический вентилятор посылает через радиатор поток воздуха, который прогревается и уходит в салон автомобиля. Таким образом, происходит отопление салона ВАЗ 2107.

Работа данной системы актуальна только в холодную зиму. Но что делать, если необходимо воспользоваться вентилятором отопителя жарким летом, чтобы избежать, к примеру, запотевания стекол и т. п.?

Для этого необходимо отключить подачу охлаждающей жидкости в радиатор отопителя и отключить его от системы охлаждения двигателя. На этот разработано специальное устройство – кран отопителя. В закрытом положении он перекрывает подачу жидкости, тем самым отключает подогрев радиатора. Вентилятор выдувает самый обычный воздух и не обогревает салон в жаркое время года.

Кран крепится на радиаторе на двух болтах через прорезиненную прокладку. Вторая, трубчатая часть крана идет к системе охлаждения в подкапотное пространство. В рабочей части крана устанавливается специальный рычаг, за который крепится трос управления. Меняя положение рукоятки управления в салоне, мы открываем или закрываем кран отопителя, тем самым, выбирая режим работы радиатора. Как правило, зимой кран радиатора всегда находится в открытом положении, а на лето закрывается.

Устройство и принцип работы печки ВАЗ-2107

Для того чтобы провести профилактику отопительной системы салона транспортного средства и правильно настроить её работу необходимо изначально разобраться в устройстве печки ВАЗ-2107.

Печка в семёрке находится в салоне и прикреплена к перегородке отсека на моторе четырьмя крепёжными элементами. Между мотором и печкой установлен резиновый уплотнитель. Воздух к печке прибывает через специальные отверстия в капоте. Сзади отопителя в отсеке двигателя находится коробка для подачи воздуха. Воздух проходит через радиатор, где происходит его прогревание, и входит в машину либо под давлением холодного воздуха с улицы на больших скоростях автомобиля, либо под действием вентилятора, который создаёт движение воздуха под давлением. Вентилятор имеет три скорости работы: нейтральная, низкая и повышенная. Переключатель скоростей работы вентилятора находится на приборной панели автомобиля.

Радиатор печки употребляет для функционирования жидкость системы охлаждения машины. Количество горячей жидкости, которая попадает в радиатор, можно отрегулировать краном. Он находится возле пола транспортного средства со стороны пассажира и идёт от рычага управления гибких тяг. Рычаг управления находятся на приборной панели транспортного средства. Верхний переключатель печки отвечает за кран отопителя. В предельной правой позиции переключатель полностью открывает краник, в радиатор попадает максимально возможное количество охлаждающей жидкости. В положении переключателя слева кран закрыт, антифриз не попадает в радиатор, и печка остаётся холодной.

Под радиатором расположен моторчик печки. В электрическую систему мотора включён резистор, который даёт возможность переключения скоростей вентилятора.

Под действием вентилятора тёплый воздух идёт по трубкам в сторону боковых стёкол, к ветровому стеклу и к дефлекторам. С помощью решёток дефлекторов можно изменить маршрут подачи воздуха для направленного обдува. Управление горячим воздухом происходит с помощью открывания или закрывания заслонки печки, крышка которой регулируется рычагами гибких тяг. За задвижку люка подачи воздуха отвечает средний рычаг. В предельной правой позиции переключателя в машину попадает максимально возможное количество воздуха с улицы. В крайнем левом местоположении и герметичном закрывании крышки воздух в салон не попадает.

Самый нижний рычаг отвечает за развёрстку потоков воздуха. Правая позиция рычага обеспечивает максимальную подачу воздуха к боковым стёклам машины, левая — обеспечивает обдув ветрового стекла.

Диагностика неисправностей краника печки отопителя

Как и все остальные элементы, кран тоже подвержен неисправностям. Пожалуй, самая распространенная поломка – это износ прокладок и сальников крана, которая сопровождается утечкой охлаждающей жидкости. Главная ее опасность заключается в потере охлаждающего компонента, которая может осуществляться в небольших количествах. Со временем антифриз уходит, и мотор начинает перегреваться.

Узнать об этом довольно просто. Прежде всего, обратите внимание на состояние стекол, если они начинают покрываться испарениями в виде липкого компонента ОЖ, то это явный знак к тому, что в салон машины попал тосол. Второй признак – это лужа тосола, которая образовывается под ковриком пассажирского сидения. В этом случае, вначале проверяют плотность крепления крана и подтягивают болты. Если это не дает положительного результата, а из крана все равно протекает антифриз, то потребуется уже замена элемента. Постарайтесь сделать это как можно быстрее, так как любой антифриз имеет высокую токсичность, что весьма опасно для здоровья.

Главная проблема при диагностике возникает, когда автомобиль эксплуатируется на воде. Дело в том, что вода практически не имеет запаха, а ее испарения не содержат каких-либо видимых признаков. В этом случае, необходимо как можно чаще проверять уровень воды в расширительном бачке.

Другая неисправность – это слетевший трос с рычага отопителя. Бывает такое, что кран никак не реагирует на изменение положения рычага управления. При этом, рычаг становится не таким тугим, а вентилятор гоняет только холодный воздух. В этом случае, трос одевается на место, регулируется и фиксируется.

Последняя проблема крана – это его засорение. Определить тоже достаточно просто, однако можно легко спутать с засорением самого радиатора, поэтому обратите особое внимание на то, насколько туго происходит запирание и отпирание. Кран подвергается как замене, так и простой очистке.

Замена крана отопителя ВАЗ 2107

После того, как кран начинает протекать, необходимо произвести его замену. Сделать это достаточно просто. Для этого приготовьте стандартный набор инструментов и подготовьтесь для работы в салоне автомобиля.

Порядок замены:

1. Автомобиль необходимо установить на ровную поверхность, а под радиатор подложить пустую тару. Идеально для этого подойдет широкое корыто, емкостью не менее 10 литров. Наиболее важное значение имеет ширина тары.
2. Выкрутите пробку, расположенную на радиаторе автомобиля и слейте из него тосол в заранее приготовленное корыто. Не покидайте автомобиль в процессе слива и полностью его контролируйте, так как бывает такое, что водители путают полный слив с простой забитостью сливного отверстия. При необходимости прочищайте его и продолжайте слив антифриза.
3. Как только радиатор будет пустым, переставьте тару под мотор и найдите с левой его стороны на блоке специальный болт. Открутите его и слейте охлаждающую жидкость из системы охлаждения двигателя. Таким образом, система освобождается от тосола и тогда кран можно будет беспрепятственно снять.

4. Открутите шланги от радиатора печки и выкрутите крепления крана отопителя. Он расположен с правой стороны печки в салоне автомобиля. Чтобы к нему подобраться, необходимо скрутить нижнюю полку. Заранее снимите трос и демонтируйте старый элемент. После того, как кран будет снят, зачистите место монтажа от остатков старой прокладки и пыли и установите новый кран вместе с новой прокладкой. В процессе монтажа используйте автомобильный герметик для систем охлаждения. Так вы избавите себя от проблемы плохой герметичности крепления. Инструкция по применению уплотнителя содержится прямо на его упаковке.
5. После закрепления крана и монтажа троса, присоедините шланги на место и закрутите все сливные пробки. Залейте антифриз в систему охлаждения и поставьте обратно нижнюю полку в салоне автомобиля.

Чтобы избежать появления воздушных пробок, можно воспользоваться двумя способами. Первый заключается в открытии крышки радиатора и нажиманием на все патрубки, идущие к мотору до того момента, пока из-под крышки не перестанут выходить пузыри с воздухом. Второй способ наиболее простой. Автомобиль устанавливается на пригорок передней частью вверх. Крышка радиатора также выкручивается, а водитель интенсивно прогазовывает двигатель.

Замена крана печки ВАЗ 2105, 2106, 2107

Одним из элементов системы отопления «Жигулей» является кран печки, с помощью которого регулируется температура воздуха в салоне. Со временем нормальное функционирование крана нарушается, что обусловлено теми или иными проблемами. При появлении неполадок деталь нуждается в демонтаже и последующем ремонте или замене. В большинстве случаев кран не ремонтируют, а меняют на новый.

За что отвечает и где расположен кран печки

Отопление салона ВАЗ 2105–07 осуществляется посредством охлаждающей жидкости (тосол, антифриз), которая циркулирует по системе охлаждения силового агрегата. Отбор тепла производится радиатором печки, подключение которого к системе выполнено посредством двух патрубков. Благодаря работе вентилятора отопителя воздух прогоняется через теплообменник, нагревается и подаётся в салон автомобиля. Однако тепло требуется далеко не всегда. Так, в летний период иногда приходится включать обдув стёкол, чтобы они не запотевали. Подогрев в этом случае будет излишним. Чтобы была возможность регулировать подачу тёплого воздуха, в системе отопления предусмотрен кран печки. С помощью этого узла производится регулировка подачи горячей охлаждающей жидкости (ОЖ) в радиатор отопителя или полное её перекрытие. В результате вентилятор не нагревает и не отапливает салон, когда это не требуется.

Кран печки расположен непосредственно на входе в радиатор и крепится посредством двух болтов. Герметизация соединения обеспечивается резиновым уплотнителем. Управление краном осуществляется тросиком с рычагом на передней панели. Путём перемещения рычага можно закрывать или открывать запорный механизм, тем самым регулируя поток жидкости через радиатор и температуру воздуха, которая поступает в салон.

Когда нужна замена и какой кран выбрать

Необходимость в замене крана отопителя возникает по ряду причин. К таковым относятся:

• заклинивание узла;
• подтекание;
• недостаточно тёплый воздух в салоне.

Стоит рассмотреть эти неполадки более подробно. Заклинивание крана происходит из-за появления засора либо образования накипи при использовании воды вместо тосола. Неисправность устраняется путём прочистки либо замены узла. Иногда бывает, что с краника слетает управляющий трос. В этом случае достаточно вернуть его на место и закрепить. Если кран заклинило, то рычаг управления будет двигаться с большим усилием. Если же перемещение рычага лёгкое, то это свидетельствует о том, что трос слетел.

Управление краном печки осуществляется посредством тросика, который иногда может слетать с рычажка на кране

Наиболее частой проблемой с краном является появление течи. В результате под ногами переднего пассажира образуется лужа из охлаждающей жидкости. Если в системе охлаждения используется антифриз, то при появлении течи, в салоне на стёклах образуется маслянистый налёт. В этом случае уровень ОЖ в системе падает, что может привести к серьёзным последствиям — перегреву двигателя. Для начала нужно подтянуть крепление крана к радиатору. Если это не помогло и утечка жидкости не прекращается, узел нуждается, как правило, в замене.

В составе тосола присутствуют вредные для организма человека вещества, что говорит о необходимости устранения неполадки в кратчайшие сроки.

Одной из разновидностей крана печки является шаровой механизм

Выяснив, что кран нуждается в замене, нужно определиться, какую деталь выбрать. Сегодня можно приобрести керамический либо шаровой запорный механизм. Поэтому у владельцев, которые столкнулись с выбором, возникает вопрос, чему отдать предпочтение? Если исходить из опыта владельцев «Жигулей», то керамическая деталь более предпочтительна, поскольку керамика не подвержена окислению.

Порядок проведения замены крана отопителя

Следует знать, что замена крана отопителя должна осуществляться при холодном двигателе. Это позволит избежать всевозможных неприятностей, связанных с нагретой охлаждающей жидкостью. Понятно, что любая манипуляция, связанная со сборкой-разборкой автомобильных узлов должна проводиться в определенной последовательности. Это в равной мере относится к таким работам, как замена сайлентблоков и замена крана отопителя.

Снятие этого крана производится в таком порядке:

• после того, как автомобиль будет подготовлен к ремонтным работам, необходимо получить доступ к моторному отсеку,
• в моторном отсеке с помощью отвертки следует ослабить затяжку хомута крепления подводящего шланга, после чего с нижнего патрубка крана отопителя снимается шланг,
• нижний рычаг блока управления вентиляционной системой устанавливается в крайнее правое положение. При этом закрываются воздушные заслонки на боковых воздуховодах,
• снимаются корпус вещевого ящика и вещевая полка,
• отворачивается гайка крепления правого воздуховода к кузову. Делается это с помощью торцового ключа на 10. После чего воздуховод снимается со шпильки и отсоединяется от бокового дефлектора приборной панели,
• следует ослабить болт крепления тяги привода отопительного крана, используя для этого торцовый ключ на 7,
• оболочка тяги освобождается из-под скобы, после чего с крана рычага отопителя салона снимается наконечник тяги,
• отворачиваются два болта крепления крана к печному радиатору. Для этого понадобится накидной ключ на 10. На этом этапе еще потребуется зафиксировать нижнюю закладную гайку, чтобы она не выпала из гнезда. Для этих целей можно воспользоваться пластилином,
• теперь, собственно, вы дошли до места, где находится кран отопителя. На этом этапе он снимается — его патрубок вынимается из уплотнителя, который находится в перегородке моторного отсека. Здесь также имеется резиновая прокладка — она играет роль уплотнения в месте соединения фланцев крана отопителя и печного радиатора. В момент снятия из радиатора отопителя может вылиться немного охлаждающей жидкости. Для ее сбора вам потребуется ветошь,
• отворачиваются два болта крепления патрубка к крану ототпителя. Для этого используется ключ на 10,
• осуществляется снятие патрубка. Место, где соединяется кран отопителя (его фланец) и патрубок, также уплотнено резиновой прокладкой.

На этом работы по разборке узла закончены. Следует приступать к установке крана отопителя. Делается это в такой последовательности:

• снятые резиновые прокладки в обязательном порядке заменяются на новые,
• в последовательности, обратной вышеописанной, производится установка крана отопителя,
• рычаг управления краном отопителя перемещается в крайнее правое положение,
• необходимо произвести заливку недостающего количества охлаждающей жидкости,
• после того, как будет осуществлена заправка охлаждающей системы жидкостью, нужно проверить герметичность соединений между краном отпителя и радиатором печки, а также шлангом. При необходимости детали следует подтянуть,
• далее сборка всех деталей производится в обратной последовательности.

Следует отметить, что данные работы, равно как и регулировка клапанов, могут быть выполнены вами самостоятельно или же с помощью специалистов автосервиса.

Замена крана отопителя на ВАЗ: видео инструкция

На ваз 2107 замена крана отопителя — одна из важнейших ремонтных работ. Ведь данная деталь отвечает за регулировку температуры воздуха в салоне машины. Использование крана зависит и от модели автомобиля. К примеру, Ваз 2108 еще снабжен специальной заслонкой для подачи воздуха, а на моделях Ваз 2110 и выше кран вообще отсутствует. На ваз 2107 кран отопителя, замена которого пошагово будет представлена в этой статье, выполняет функцию подачи охлаждающей жидкости двигателя в радиатор. Это помогает нагревать воздух в салоне автомобиля.

Меняем отопительный кран на ВАЗ 2107

Обнаружив подтекающий кран, владелец «семёрки» будет вынужден его заменить. Ремонту это устройство не подлежит, так как найти в продаже запасные части к мембранному вазовскому крану не представляется возможным (а кроме того, разобрать корпус штатного мембранного крана на «семёрке» не сломав его, очень непросто). Так что вариант остаётся только один: замена детали. Но перед началом работы определимся с инструментами. Вот что нам нужно:

• набор накидных ключей;
• плоскогубцы;
• крестовая отвёртка;
• новый топливный кран для ВАЗ 2107 (желательно керамический).

Последовательность работы

Прежде всего необходимо заглушить двигатель ВАЗ 2107 и хорошо его остудить. Обычно для этого требуется 40 минут. Без этой подготовительной операции любое прикосновение к отопительному крану может привести к серьёзным ожогам рук.

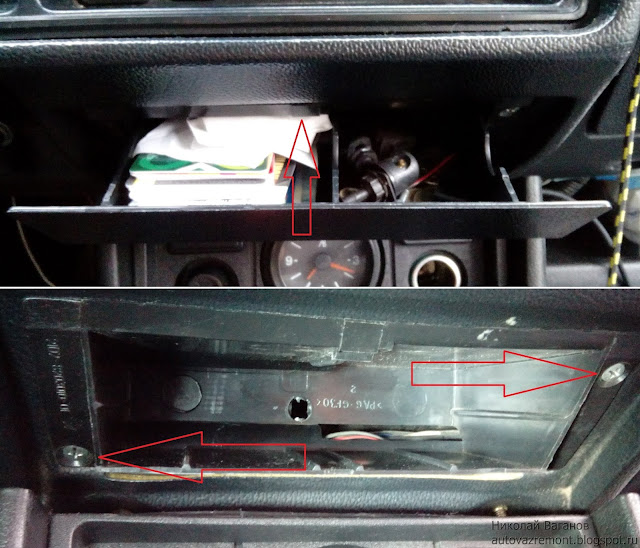

1. Теперь открывается салон машины. Саморезы, удерживающие вещевую полочку и бардачок, откручиваются. Бардачок аккуратно извлекается из ниши, открывается доступ к топливному крану со стороны салона.
2. Шланг, по которому антифриз поступает в отопительный радиатор, снимается с кранового патрубка. Для этого хомут, на котором держится патрубок, ослабляется отвёрткой. После этого шланг стягивается с патрубка вручную.

Видео: замена крана отопителя на «семёрке»

Как работает система крана отопителя

Дело в том, что для охлаждения двигателя, как известно, используется тосол. Это специальная жидкость, которую наливает в радиатор владелец машины. Данная жидкость имеет свойство нагреваться и тем самым снижать температуру двигателя. Именно такая уже горячая жидкость направляется в радиатор отопителя салона и наблюдается постепенное нагревание воздуха. Но происходит это лишь в том случае, когда кран отопителя бывает открытым. Если же он бывает закрыт, воздух уже теплым не становится. Ведь радиатор автомобиля бывает подключен не только к системе охлаждения двигателя, но и к вентилятору. А тот, как известно, забирает холодный воздух снаружи, который проходит через радиатор и нагревается лишь в том случае, если будет поступление тосола. Чем больше открыт бывает кран отопителя, тем сильнее будет нагреваться воздух в салоне и наоборот. Данный принцип используется на «семерках» до сих пор. Но вот более поздние модели, начиная с Ваз 2108, имеют в наличии еще и заслонку, которая автоматически регулирует температуру. Кран в данном случае работает, как и было описано выше, а заслонка определяет направление воздуха. Когда она бывает открыта, воздух полностью идет в радиатор, где бывает открыт кран. Когда же заслонка бывает закрыта, воздух через радиатор уже не поступает. Нередко используется и комбинированный вариант, когда часть воздуха поступает снаружи, а другая из радиатора. Что касается управления заслонкой, то это происходит одновременно с управлением крана.

Модернизируем и меняем печку на «Семерке» своими руками. Модернизируем и меняем печку на «Семерке» своими руками Бесшумная печка ваз 2107

Как бы вы хотели чтобы работала система отопления? Во-первых, он практически бесшумен, чтобы через боковые сопла в салон поступал достаточно свежего воздуха и, конечно же, чтобы теплый воздух согревал ноги. Все это поможет получить самостоятельный тюнинг, который следует делать поэтапно. Печка не дает в ВАЗ-2107 должного эффекта из-за не полностью доработанного вентилятора. Самостоятельно изготавливать новый элемент не стоит, а вот пополнить арсенал вентилятором, который используется в системе отопления ВАЗ-2108, весьма необходимо.

Анализируемая модель вентилятора имеет более высокую частоту вращения и поэтому требует меньших затрат.

Процесс модернизации печки ВАЗ-2107 осуществляется в следующей последовательности:

• изнутри аккуратно снимается защитный кожух снизу автомобильной печки, на которой находится работающий вентилятор;
• использованный элемент вынимается из «гнезда»;
• аккуратно отсоединяется так называемая гребенка, отвечающая за подачу воздуха к ногам;
• вентилятор с двумя лопастями заменен на модель с пятью. Перед установкой нового элемента нужно проверить его работоспособность;
• рабочий вентилятор устанавливается на место старого, надежно фиксируя его качественным крепежом;
• замена резистора, который подходит и от ВАЗ-2108, поможет снизить шумность системы;
Тюнинг
• не будет полностью завершен, если старые кнопки включения и регулировки не заменить на новые, более совершенные.

На этом процесс модернизации печки можно считать завершенным. Благодаря самостоятельному, правильно произведенному тюнингу печки водители непременно почувствуют, что комфорт внутри салона повысится в несколько раз.

Система отопления автомобилей ВАЗ предназначена для создания комфортного микроклимата в салоне автомобиля. Летом подогрев не требуется, поэтому с помощью специального крана радиатор печки отключается от системы подачи жидкости, которая идет от общей системы охлаждения. А в зимнее время года, когда температура воздуха опускается ниже нуля и становится необходимо тепло в кабине, ее открывают. Соответственно, после восстановления подачи жидкости начинает греть печка ВАЗ 2107. Он расположен в салоне и крепится к перегородке моторного отсека четырьмя штифтами. Место соединения с кузовом автомобиля уплотнено резиновыми уплотнителями.

Почему в салоне холодно

Зачастую о радиаторе печки автомобилисты вспоминают только после наступления зимнего периода. Иногда, однако, они схватываются раньше. Например, когда под ногами водителя внезапно появляется антифриз или вода. Но чаще всего автомобилисты узнают о неисправности радиатора, когда становится холодно, а в салоне автомобиля не хватает тепла и уюта. И им ничего не остается, как поменять печку ВАЗ 2107.

Конструкция

Печка ВАЗ 2107 состоит из кожуха вентилятора, радиатора с крышками для притока и распределения воздуха. Проходящие через нагреватель холодные потоки нагреваются. Радиатор является одним из основных узлов, за счет которого работает печка ВАЗ 2107. Он оснащен входным и выходным патрубками. Они выведены в моторный отсек и соединены с автомобилем. Отверстия для их выхода надежно уплотнены резиновым уплотнителем.

Принцип работы

Радиатор на всех моделях ВАЗ крепится двумя саморезами, а краник отопителя встроен во впускной патрубок. Это регулятор расхода охлаждающей жидкости. Им можно управлять при помощи гибкого стержня от рычага, расположенного в блоке управления в системе вентиляции на ВАЗ 2107, установленной под радиатором. Его электродвигатель установлен на двух упругих подушках, размещенных в направляющем кожухе. В двигатель также встроен дополнительный резистор, обеспечивающий двухскоростной режим вращения вентилятора, включение которого обеспечивается переключателем, имеющим три положения для работы и расположенным на

Печка ВАЗ 2107 имеет воздуховоды, отходящие от корпуса ее вентилятора. Они направляют поток не только на дефлекторы, обдувающие боковые стекла, но и на те патрубки, которые направлены в сторону лобового стекла. Можно регулировать подачу горячего воздуха, попеременно закрывая и открывая заслонки отопителя. Сама же крышка на воздухозаборнике регулируется тягами от рычагов, расположенных на блоке управления.

Основные недостатки

Водители, много лет ездящие на Жигулях, часто отмечают, что печка ВАЗ 2107 иногда плохо греет. Наиболее частой причиной неисправностей такой системы, как печка ВАЗ 2107, является течь радиатора, а также патрубков, крана и соединений, расположенных непосредственно между ними. К этому можно добавить отказы переключателей режимов электровентилятора, повреждение проводов устройств или окисление их компонентов.

Эти недостатки, как правило, можно исправить, не прибегая к покупке новых деталей, но и при более сложных неисправностях нужны серьезные и кардинальные меры, например, замена радиатора печки ВАЗ 2107 и т.д.

Причины неисправности в системе отопления

Иногда водители замечают утечку антифриза в автомобиле. Причиной этого может быть проржавевший радиатор или кран печки, а также его металлический патрубок. Точную «диагностику» можно провести только при визуальном осмотре. Если дефект кроется, например, в трубе или печном кране, то их можно легко заменить, тем более, что сегодня нет проблем с покупкой каких-либо запчастей. В этом случае даже не нужно разбирать обшивку и приборную панель. Если виновником течи охлаждающего антифриза является сам радиатор, то в этом случае есть два варианта решения этой проблемы. Во-первых, если в машине установлен медный радиатор старого образца, то его можно отремонтировать: пропаять, почистить, залудить и т.д. Главное найти хорошего специалиста. Второй вариант, когда в машине установлена ​​печка ВАЗ 2107 с алюминиевым радиатором. В этом случае все немного сложнее: его обязательно нужно заменить на новый, так как он не подлежит ремонту.

В некоторых случаях после включения отопителя из воздуховодов автомобиля продолжает выдуваться холодный воздух. Причина кроется в нарушении циркуляции охлаждающей жидкости. Это происходит по вине поврежденного крана отопителя или «забит» сам радиатор. Если заклинил кран, его необходимо заменить, но во втором случае необходима тщательная чистка.

Модернизация отопителя

Всем автомобилистам известно, что устройство печки ВАЗ 2107 несовершенно, при этом она работает с ощутимым шумом даже в салоне. Поэтому эта часть системы отопления автомобиля очень часто подлежит модернизации. Многие пытаются самостоятельно улучшить работу печки, но чаще всего должного эффекта не получается. Своими руками, даже зная, как снять печку ВАЗ 2107, можно лишь загерметизировать стыки воздуховодов и патрубков, а также перераспределить горячие струи. Однако от этого температура в салоне остается в основном прежней. А чтобы в зимние холода в машине было тепло и комфортно, необходимо увеличить количество тепла, подаваемого радиатором. Вся проблема заключается в вентиляторе печки, который слишком мал и не создает необходимого притока воздуха. В связи с этим, как правило, в первую очередь требуется замена вентилятора печки ВАЗ 2107.

Если сравнить работу этого механизма в двух моделях автомобилей Жигули, то можно увидеть, что моторчик печки седьмой модели Жигулей при вращении с частотой около трех тысяч оборотов в минуту потребляет около четырех с половиной пол ампера тока. А на вентиляторе «восьмерки» при четырех и более тысячах оборотов потребляется в три с половиной раза больше. Поэтому необходима модернизация. Иногда даже требуется замена радиатора печки ВАЗ 2107.

Порядок ревизии отопителя

Если печка ВАЗ 2107 плохо греет, в салоне снимается кожух на дне печки, на котором сверху закрепляется вентилятор. Последний полностью удален за ненадобностью. После этого аккуратно прорезается один из аэродинамических гребней, который обдувает ноги водителя и сидящего рядом пассажира теплым воздухом. Особенно это актуально при установке вентилятора на ВАЗ 2108, так как его мотор несколько длиннее. Крыльчатку можно полностью снять, а ее функции передать стандартному пятилопастному вентилятору.

Отверстие для этого немного увеличивается в диаметре, чтобы в него можно было установить новый вал. Важно убедиться, что переработанная конструкция «защелкивается» на месте плотно и надежно. Непосредственно перед установкой нового вентилятора его необходимо подключить напрямую, чтобы убедиться, что он работает.

Для бесшумности

Для этого заменяется встроенный резистор, основная задача которого обеспечить относительно тихую работу вентилятора. К тому же новый — с ВАЗ 2108 — сильно шумит из-за большего количества перегоняемого воздушного потока. Лучшим вариантом замены является резистор, который установлен на той же восьмой модели. Кроме того, при модернизации не лишним будет заменить выключатель вентилятора, установив модель от того же автомобиля, что и вся конструкция, например, от 2108. Делается это потому, что печка ВАЗ 2107 очень сильно нагревается при длительном эксплуатации, в результате чего через определенное время штатные кнопки включения просто плавятся. Шум от модернизированного и обновленного устройства, конечно, будет несколько выше заводского, но этот недостаток в холодное зимнее время после доработки отопителя практически незаметен.

Уход за радиатором печки ВАЗ 2107

В осенне-летний период эксплуатации автомобилей внутри радиаторов их отопителя скапливается много накипи. И в результате эффективность системы снижается. Однако эту неисправность можно устранить. Достаточно просто знать, как разобрать печку ВАЗ 2107, чтобы ее почистить. Вы можете сделать этот простой процесс ремонта самостоятельно. Для этого автолюбителю понадобятся два червячных хомута, две новые резиновые прокладки, немного охлаждающей жидкости и сосуд, в который будет собираться отработанный материал.

Порядок работы

Первым делом необходимо выключить двигатель и дать ему остыть. Подложите ткань или тряпку под все трубы. После этого нужно ослабить хомуты на креплениях как выпускного, так и подводящего шлангов, по которым охлаждающая жидкость поступает в подкапотное пространство. Затем с крана и патрубков снимаются резиновые соединения, при этом под них необходимо подставить емкость. С помощью торцевого ключа седьмого номера нужно открутить саморезы креплений на уплотнителе, которые также необходимо потом снять. При этом также отсоединяется шток привода крана печки с кожухом вентилятора. Патрубки на радиатор выходят из отверстия, расположенного в перегородке моторного отсека. Для этого болты креплений откручиваются накидным ключом десятого номера. Затем снимается сама выпускная труба и радиатор. Заменена на новую, резиновая прокладка герметизирует фланцевое соединение. В этом случае после снятия крана прочистите патрубки со шлангами и сам кран.

Замена радиатора

В общем когда не работает печка ВАЗ 2107 надо менять радиатор. Устранение неполадок в системе отопления на моделях «Жигули» не слишком отличается друг от друга. Если водителю удалось выяснить причину холода в салоне и ему ничего не остается, кроме как поменять радиатор, то для этого ему понадобятся некоторые инструменты. Вам понадобятся отвертки двух видов – обычная и крестовая, торцевые и рожковые ключи седьмого, восьмого и десятого номеров, а также три резиновые прокладки, один литр охлаждающей жидкости и герметик, обычно силиконовый. Необходимо внимательно осмотреть радиатор, его металлические патрубки и кран печки. Все они не должны иметь видимых следов коррозии или протечек. Кран печки с трубкой от старого радиатора можно закрутить на новый радиатор. Обязательно нужно установить резиновые прокладки, удалив старые. Намазав их силиконовым герметиком, нужно плотно, чтобы не раздавить их и не сорвать случайно резьбу, прикрутить сливную трубку и кран к радиатору.

Сборка после замены старого радиатора на новый производится в порядке, обратном разборке. После этого при необходимости в него доливается антифриз. Затем автомобиль заводится, после чего проверяется герметичность соединения патрубков и шлангов.

Отопление и вентиляция в вагоне нужны для того, чтобы обеспечить комфортный температурный режим. В салоне Лады седьмой модели эти действия возможны за счет поступающих извне воздушных масс. Он попадает через специальные отверстия на переднем капоте. Капли влаги отделяются в коробе воздухозаборника, расположенном за двигателем внутреннего сгорания, который выведен из системы. После этого воздух подается в сектор отопления и затем попадает в салон.

Неисправности

Конструктивно система отопления выглядит следующим образом:

Достаточно часто печка выходит из строя по следующим причинам:

• нарушена герметичность элемента радиатора или клапана отопителя;
• вышел из строя регулятор вентиляторного устройства;
• проводка окислена;
• двигатель вентилятора вышел из строя.

Во избежание подобных неприятностей печка ВАЗ 2107 перешивается.

Работы по улучшению системы отопления

Все владельцы «семерок» знают, что громкая работа печки не означает, что она хорошая. Рекомендуется оздоровление, для которого есть несколько вариантов, но не все они считаются эффективными. Возможна герметизация вентиляционных отверстий или регулировка потоков. Но после этого явного улучшения не будет. Для повышения температуры в салоне следует увеличить теплоотдающие возможности радиатора. Для этого необходимо решить проблему с вентилятором, заменив слишком маленькую и малопроизводительную стандартную версию на более производительную, от «восьмерки», имеющую вместо пары лопастей пять ветвей. Также необходимо переделать управление печкой. Для этого устанавливаются кнопки и регулирующие элементы от той же «восьмой» модели, так как стандартные быстро выйдут из строя из-за разницы в токе. Также переделывается кран, регулирующий подачу теплоносителя.

Установка улитки от 2108

Для этого нам понадобится:

• «Улитка» от восьмой модели Жигулей;
оргстекло
• , толщина которого должна быть три миллиметра;
• строительный фен;
• металлические уголки и шурупы.

Сначала изготавливается корпусная деталь для крепления «улитки». Для этого оргстекло нарезается до необходимого размера.

Прогрев феном, выгибаются нужные формы.

Пробка-улитка немного урезана, чтобы уменьшить размеры системы примерно на три сантиметра.

Боковые стенки могут быть изготовлены из алюминиевого сплава, толщина которого не превышает полутора миллиметров.

Щелевые места и стыки проклеены герметиком на силиконовой основе.
Самое сложное — подогнать подающие каналы под отверстия. Но есть выход — сделать их разборными.

Для уменьшения сопротивления и устранения турбулентности гладкие поворотные элементы могут быть изготовлены из дюралюминия. Прорези сделаны для того, чтобы теплый воздух достиг ног.

Как ухаживать за системой отопления

При длительной эксплуатации радиатор печки может засориться, что повлияет на работу всей сети отопления. Чтобы все исправить, рекомендуется почистить плиту. Вы можете выполнить эту работу самостоятельно.
Сначала убедитесь, что двигатель холодный. Под каждую трубку необходимо подложить прокладочную ткань. Теперь хомуты впускного и выпускного шлангов отсоединены. С крана снимается шланг, жидкость сливается в подставленную заранее емкость. Уплотнительные элементы и радиатор снимаются. Демонтируем кран, прочищаем наливные шланги. Промываю радиатор охлаждающей жидкостью. Теперь можно собрать систему, заменив все резиновые уплотнения. Осталось проверить работоспособность и при обнаружении протечек подтянуть хомуты.
При модификации системы отопления следует добросовестно выполнять все рекомендации. Это поможет вам добиться хороших результатов.

Одним из самых слабых звеньев автомобиля ВАЗ-2107 является печка. Без налаженной системы отопления тяжело находиться в салоне в долгую зиму, столь характерную для нашей страны. Кроме того, некачественный обогрев приводит к замерзанию стекла. Разберемся, как улучшить печку на автомобиле ВАЗ-2107.

Основные проблемы печки

Проблему плохого обогрева можно решить, только зная его слабые места. Чаще всего необходимость улучшения узла возникает по следующим причинам:

1. Негерметичный кран системы отопления.
2. Плохая подача воздуха.
3. Низкий расход воздуха от дефлектора.
4. Сильный шум при работе системы отопления.

Таким образом, повысить температуру в салоне зимой можно, если заменить кран и дефлектор, устранить неисправности радиатора, модернизировать вентилятор. Эти переделки несложно сделать своими руками, но они значительно улучшат качество системы отопления.

Легкий путь модернизации

Радиатор на ВАЗ-2107 выделяет достаточно тепла, поэтому его не следует менять. Самый простой способ настройки следующий:

Обратите внимание на последний пункт, если не заменить резистор и коммутатор, то все остальные действия будут напрасными, так как коммутатор ВАЗ-2107 работает на меньшем токе. От работы с мощным двигателем от «девятки» он растает. Если вы оставите сопротивление от 7, это не позволит двигателю работать на полную мощность.

Сложный тюнинг печки

Если вы уже не начинающий автолюбитель и не боитесь трудностей, то можно внести более серьезные изменения. С его помощью нужно установить улитку от автомобилей ВАЗ-2108-2109. После такой доработки поток воздуха увеличится, а печь станет тише.

При таком типе тюнинга КПД печки увеличивается в 3 раза. Имеется качественный обогрев салона и стекол колодок.

Автомобили ВАЗ классического семейства оснащались достаточно эффективной системой отопления салона, что обеспечивало хороший прогрев салона зимой. Помимо высокого КПД, печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого узла, хотя и в нем есть слабые места.

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя следующие узлы:

• корпус с установленными в нем заслонками;
• радиатор печки;
• вентилятор с электродвигателем;
• воздуховоды;
• механизм управления закрылками.

В системе отопления салона не используются электронные компоненты и сложные узлы, поэтому печь надежна и проста в эксплуатации и обслуживании.

Источником тепла в системе отопления салона ВАЗ-2107 является жидкость системы охлаждения силовой установки. Теплопередача осуществляется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. В конструкции предусмотрено отключение подачи нагретого антифриза в радиатор отопителя с помощью специального крана, заделанного в патрубок подачи охлаждающей жидкости.

От кузова поток воздуха распределяется по нескольким направлениям — к лобовому стеклу, к центру салона, к боковым стеклам и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. Воздух к боковым окнам подается через воздуховоды, проходящие внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет поток воздуха. Такие же дефлекторы расположены на приборной панели в центроплане, через которые воздух подается в центр салона. Нагретый воздух поступает в область ног непосредственно от тела.

В печке ВАЗ-2107 предусмотрено принудительное создание притока воздуха. И делается это с помощью вентилятора с приводом от электродвигателя, расположенного в корпусе печки под радиатором. Электродвигатель работает в двух режимах – с разными скоростями вращения.

Отопитель оснащен тремя заслонками для распределения воздуха. Первая из них – заслонка воздухозаборника. С его помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет поток воздуха по нужным воздуховодам – либо в область лобового стекла, либо в центральные и боковые дефлекторы. Третий клапан регулирует подачу воздуха в область ног.
Первые две створки управляются ползунками механизма управления, третья управляется отдельным рычагом, расположенным сбоку на центральной консоли возле педального узла.

Подача воздуха в салон с улицы через воздухозаборники на капоте. Для исключения попадания воды в салон (при движении в дождь) поток воздуха, прошедший через воздухозаборники, сначала попадает в специальный бокс, где происходит отделение воды. И только после этого идет на заслонку воздухозаборника.

Управление печкой ВАЗ 2107 механическое. Он состоит из переключателя вентилятора и блока ползунков. На центральной консоли вверху установлен механизм управления, обеспечивающий удобный доступ к элементам.

Ползунов механизма управления три, и каждый из них управляет своим элементом:

1. Верхний отвечает за подачу антифриза в радиатор и соединяется тросиком с краном, установленным на впускном патрубке . Крайнее левое положение ползунка — кран закрыт (печка не греет), правое — кран открыт (тосол поступает в радиатор).
2. Medium — управление заслонкой воздухозаборника. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение — подача воздуха открыта (воздух с улицы поступает в салон).
3. Нижний управляет заслонкой распределения потока воздуха. Левое положение — поток подается через боковые и центральные дефлекторы, правое — в область лобового стекла.
   Каждый из этих ползунков можно установить в любом положении для оптимизации работы печи.

Принцип действия

Система отопления работает просто — для обеспечения подогрева воздуха водитель с помощью верхнего ползуна открывает кран подачи антифриза на радиатор печки.
Если заслонка забора воздуха открыта (средний ползун в крайнем правом положении), то поток воздуха через влагоотделяющую коробку и заслонку поступает в корпус печи. Проходя через радиатор, воздух нагревается, а затем перемещается в зависимости от расположения остальных заслонок.

Если нижний ползунок сдвинуть вправо, то нагретый воздух пойдет в область лобового стекла, а в левом положении — в центр салона и на боковые стекла.
Для подачи нагретого воздуха к ногам водителю необходимо опустить нижний рычаг дроссельной заслонки вниз.

При движении на высоких скоростях поток воздуха через воздухозаборники движется интенсивно, поэтому включать вентилятор не нужно. Но если скорости движения недостаточно, принудительная циркуляция создается вентилятором.

С помощью заслонок и вентилятора водитель управляет печкой — задает скорость движения воздуха, степень его нагрева и площадь распространения.

Неисправности печки

Из-за простой конструкции неисправностей в системе отопления салона ВАЗ-2107 не так много. Они делятся на механические и электрические.
К механическим неисправностям относятся:

• заедание клапана подачи антифриза;
• забит радиатор;
• обрывы тросов приводного механизма;
• пятен.

Кран и радиатор отопителя — «слабые» места печки ВАЗ-2107. Если зимой кран часто работает, то с наступлением лета он закрывается и остается в таком положении. Из-за этого он заедает, а с наступлением зимы попытки его вскрытия приводят к обрыву троса управления.

Видео: Не работает отопитель на классике ВАЗ 2101-07. Мы ищем причину.

Заклинивший в одном положении кран сложно «расшевелить», поэтому проще заменить неисправный узел.
А блокировка подачи антифриза влияет на радиатор. Отсутствие движения жидкости в течение длительного периода (при эксплуатации автомобиля в летний период, когда печка не используется) приводит к интенсивному образованию оксидов внутри радиатора, которые забивают трубопроводы теплообменника. Из-за этого снижается пропускная способность радиатора, а вместе с ним и производительность печки.

Промыт забитый радиатор отопителя, но если отложений много, то удалить их можно только механическим способом, для этого и запаивается радиатор. Впаять его обратно сложно, а иногда и проще заменить теплообменник, чем промыть его.

Пятна также являются распространенной поломкой. Они появляются на стыках труб, а также при появлении трещины в радиаторе. В первом случае подтеки устраняют подтягиванием хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка ключа управления.

Причины снижения работоспособности

Помимо явных неисправностей, из-за которых печка не работает или функционирует неправильно, существуют и другие проблемы с системой отопления салона ВАЗ-2107. Основной из них – снижение производительности печки.

Если печь плохо греет, то причина кроется в:

1. Неисправности системы охлаждения силовой установки (снижение производительности насоса, заедание термостата).
2. Забит радиатор.
3. Образование воздушной пробки в радиаторе отопителя.
4. Износ уплотнения заслонки воздухозаборника.

Чтобы найти причину снижения производительности, начните с проверки нагрева радиатора печки. Для этого прогрейте двигатель до рабочей температуры, полностью откройте кран подачи антифриза в печку и вручную проверьте степень нагрева подводящего патрубка до и после клапана и самого радиатора.
