Расточка и шлифовка кулачков токарного патрона: порядок действий

Существуют задачи зажима заготовки в токарных патронах, где стандартные каленные кулачки не справляются. Для решения этой проблемы существуют, так называемые, «сырые», незакаленные, кулачки. Поговорим о том, как их правильно использовать и растачивать.

Расточка требуется для придания необходимых размеров таким незакалённым кулачкам, которые, как правило, используются для зажима заготовок с нестандартной геометрией.

Помимо этого, от больших оборотов и нагрузки незакаленные кулачки токарного патрона периодически изнашиваются, точность теряется. В результате возникает потеря цилиндричности обхвата заготовки вследствие неравномерного износа зажимающих поверхностей кулачков. Это и приводит к биению обрабатываемой болванки и браку. А в длительной перспективе и к износу и поломке основных узлов станка.

Основная цель расточки заключается в том, чтобы совместить ось рабочих поверхностей кулачков патрона с осью вращения шпинделя.



Типы токарных кулачков

Кулачки токарного патрона бывают нескольких типов.

Прямые стандартные (доступны в нашем каталоге) применяются для зажима заготовки с внешней стороны с валом или за внутреннюю часть – у заготовки с отверстием.

Удлиненные, широкие и высокие (доступны в нашем каталоге) необходимы для зажима заготовок с нестандартной геометрией.

Как правильно расточить кулачки?

Профессиональная расточка производится в несколько этапов. Если выполнять каждый из них качественно, соблюдая все технические рекомендации, то оборудование прослужит вам долго.

Для расточки кулачков необходимо следовать согласно следующему порядку действий:

1.       Обработка наждачной бумагой.

2.       Расточка кулачков.

3.       Шлифовка кулачков (при необходимости).

Обо всём подробнее расскажем ниже.



Обработка наждачной бумагой

Если износ небольшой, достаточно обработать кулачки патрона сначала крупнозернистой, а затем мелкозернистой наждачной бумагой. Иногда этот способ помогает восстановить цилиндричность обхвата.

Однако, при большой степени износа кулачков, придётся прибегнуть к полноценной расточке.

Расточка без использования регулируемого кольца

1.       Для начала закрепите кулачки так, чтобы диаметр между ними совпадал с размером отверстия токарного патрона.

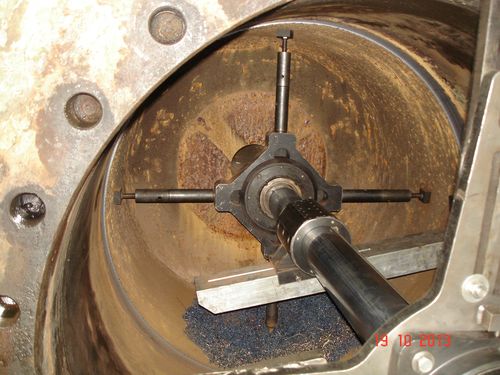

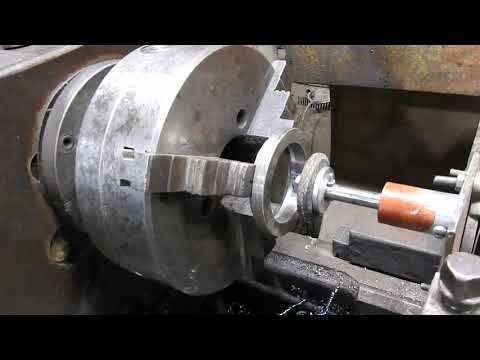

2.       Зажмите кулачками кольцо так, чтобы оно могло свободно перемещаться.

3.       Для расточки вам потребуются два резца: один – для расточки канавок (чтобы стружка и отходы производства могли свободно отводиться из отверстия), а второй — для разработки плоскостей.

4.       Начните с небольших оборотов и постепенно прибавляя скорость, установите оптимальный режим вращения.

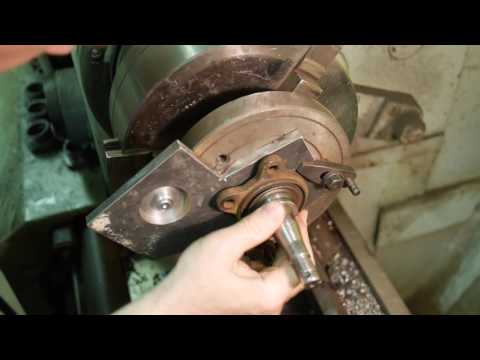

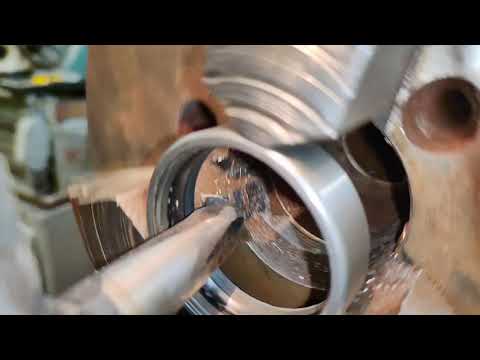

5.       Начинаем расточку первым резцом, выбрав оптимальную глубину проточки таким образом, чтобы поверхность кулачков находилась в пределах допустимой площади.

6.       Затем используем резец для разборки плоскостей. Его необходимо закрепить так, чтобы по всей рабочей плоскости кулаков происходило соприкосновение.

7.       В конце производим конусную расточку кулачков, чтобы в дальнейшем обрабатываемая заготовка могла хорошо в них крепиться, делая захват надежным и безопасным.

Расточка с помощью регулируемого кольца

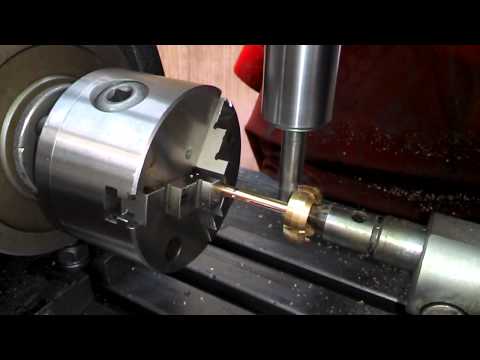

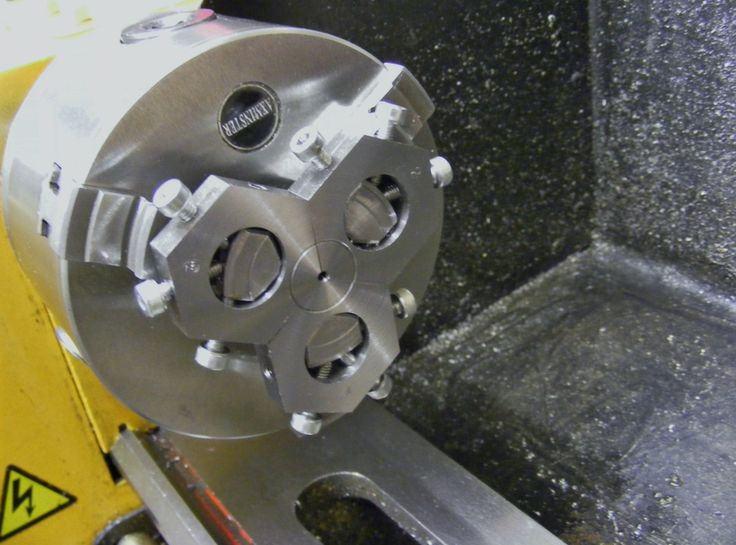

Для высокоточной расточки кулачков необходимо использовать расточное регулируемое кольцо (полный ассортимент с ценами и наличием в нашем каталоге), порядок действий будет следующий:

1.       Установите расточное кольцо в правильное положение.

2.       Отрегулируйте болты, чтобы они соответствовали отверстиям в сухарях кулачка.

3.        Зафиксируйте патрон, плотно прижав кольцо оправки.

4.       Обработайте сырые кулачки до нужного размера.

5.       Разблокируйте патрон.

Если эти шаги выполняются правильно, деталь будет соответствовать точности и допускам.

Шлифовка

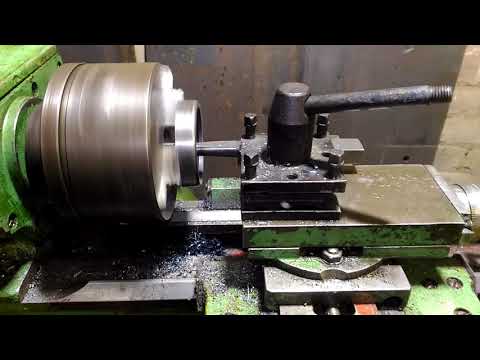

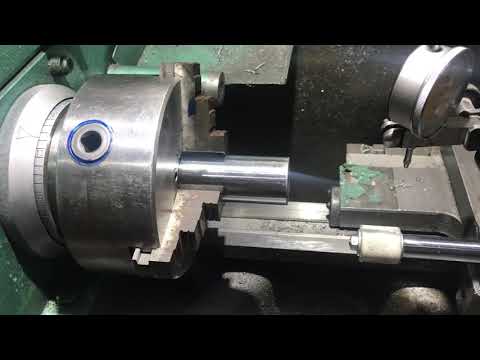

Финальным этапом растачивания кулачков является шлифовка, которая проводится только в случае ее реальной необходимости. Как это проверить? Зажмите металлический вал кулачками и запустите станок. При наличии биения придется шлифовать.

Для этого нужно обработать внутреннюю часть, зажав ими кольцо, чтобы кулачки самопроизвольно не раскрутились.

Самым легким методом является шлифовка с помощью резца со специальным камнем.



Если соблюдать указанный выше порядок действий полностью, то кулачки будут служить вам долго.

Выбрать качественные зажимные кулачки SMW-Autoblok (Германия) можно в нашем каталоге, а для
расточки сырых кулачков у нас вы всегда сможете приобрести расточные регулируемые кольца.
