Часто возникающими проблемами при нажатии на педаль акселератора карбюраторного двигателя являются так называемые «провал», «рывок», «подергивание» и «раскачивание».

Провал – это когда при добавлении газа при трогании или во время разгона автомобиля, наблюдается вялая работа двигателя, медленное увеличение оборотов вплоть до замедления продолжительностью от половины секунды до нескольких секунд.

Рывок – тот же самый провал, но более короткий, до полсекунды.

Подергивание – серия из нескольких рывков.

Раскачивание – следующие один за одним несколько провалов.

Стоит отметить, что перед устранением данных неисправностей с помощью изменения настроек самого карбюратора или его разборкой, необходимо удостовериться, что причина кроется именно в нем.
Большое значение имеет техническое состояние двигателя. Неправильная установка газораспределительного механизма, износ распределительного вала, неверно выставленное зажигание, нарушение компрессии в цилиндрах: слишком низкая или недопустимо отличающаяся в разных цилиндрах. Все это нарушает нормальную работу двигателя, увеличивает расход топлива, приводит к засорению карбюратора отложениями и смолами.

Также необходимо проверить систему топливоподачи до карбюратора на засоры в фильтре тонкой очистки, сетчатом фильтре топливного насоса, в топливозаборнике, герметичность топливного насоса, а также систему зажигания. В режиме холостого хода или при малых нагрузках двигатель может работать нормально, а вот при повышении нагрузки нарушения в подаче топлива могут проявиться.

Будем считать, что системы зажигания, газораспределения, цилиндров и подачи топлива полностью исправны и причина кроется в карбюраторе. Рассмотрим возможные причины возникновения провалов и рывков карбюратора Солекс 21083 и способы их устранения:

Провалы при трогании

Засорено выходное отверстие переходной системы.

Отверстия переходных систем карбюратора солекс

Размер отверстий со временем может уменьшаться из-за отложений уменьшая поступление топлива и обедняя смесь. Для чистки отверстий переходных систем придется снять карбюратор, перевернуть и прочистить острой палочкой или медной проволокой (чистить отверстия чем либо более твердым чем материал карбюратора нельзя что бы избежать повреждения отверстий), промыть ацетоном и продуть.

Низкий уровень топлива в поплавковой камере. Такая ситуация делает топливную смесь более бедной. Что бы узнать уровень топлива в камере, дайте мотору поработать некоторое время, после снимите верхнюю половинку карбюратора и измерьте уровень топлива например штангенциркулем, для Солекс-а 21083 уровень должен быть 29 ±1 мм. Бензин имеет свойство быстро испаряться, поэтому снять крышку и произвести измерение необходимо быстро.
Игольчатый клапан может заедать, нарушая тем самым поступление топлива в поплавковую камеру, вернуть иглу на место можно несильным постукиванием, но лучше конечно заменит. Если уровень топлива не в порядке отрегулируйте поплавковый механизм.

Негерметичная трубка подводящая разреженность к вакуум-корректору зажигания. Проверьте трубку на наличие трещин, разрывов, трубка должна плотно насаживаться на соответствующие штуцера, при необходимости замените трубку.

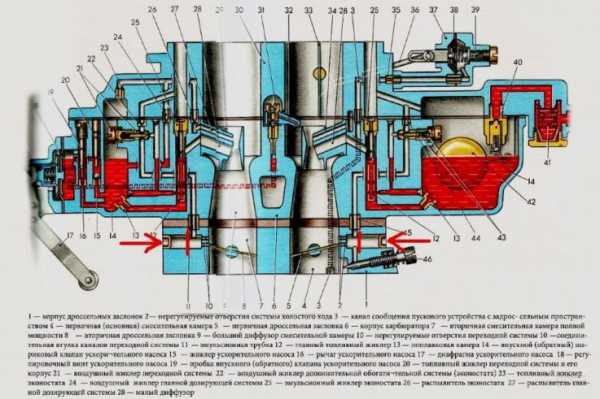

Расположение узлов карбюратора Солекс

Провалы и рывки при движении автомобиля

Неисправны ускорительный насос, эконостат или экономайзер.

На долю ускорительного насоса приходится большая часть проблем связанных с провалами. Как следует из названия функция ускорительного насоса заключается в обогащении топливо-воздушной смеси на всех режимах работы за исключением холостого хода.

Работоспособность ускорительного насоса необходимо проверить. Для этого снимите воздушный фильтр и наблюдаете за струйками топлива из распылителей в каждой из камер. При нажатии на рычаг насоса из обоих носиков будут брызгать ровные струйки, причем попадать на стенки камер они не должны. Опытные мастера вынимают распылитель ускорительного насоса «слоник», и подгибают его трубки таким образом, что бы струи точно попадали в щель между стенкой камеры и заслонкой, причем надо постараться это сделать при как можно меньшем открытии заслонки. Необходимо также учитывать толщину теплоизоляционной прокладки под карбюратором, струи не должны касаться ее внутренних поверхностей.

Не стоит пытаться усовершенствовать карбюратор выводя обе трубки распылителя в первую камеру. В этом случае ухудшается смесеобразование и появляется дополнительное сопротивление воздушному потоку в первой камере, поэтому такая переделка только ухудшит работу карбюратора. Правильнее заменить его распылителем от карбюратора 21073-1107010 (для «Нивы») с одной трубкой. Если струи топлива не наблюдаются, осмотрите ускорительный насос. На карбюраторах имеющих большой пробег возможна выработка в месте прилегания флажка к толкателю ускорительного насоса, в таком случае потребуется замена деталей.

Проверьте диафрагму ускорительного насоса, если только возникнут сомнения в ее целостности, замените. При сборке насоса плотно затяните крышку.

Однако в провалах бывает, виновен не только ускорительный насос

Эконостат создан, что бы обогащать топливную смесь во время работы с максимальной нагрузкой. Поскольку эконостат представляет собой трубку встроенную в корпус карбюратора, то его ремонт сводится к промывке и продувке, удобнее это будет сделать сняв верхнюю половинку карбюратора.

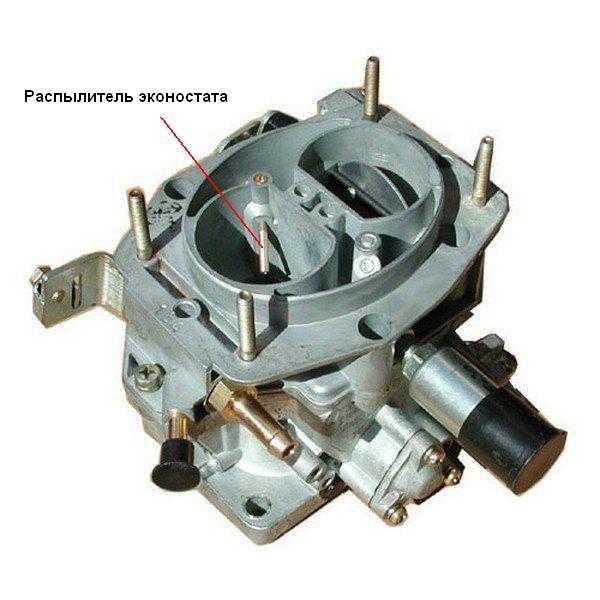

Распылитель эконостата карбюратора Солекс

Экономайзер – нарушение в работе мотора связанные с экономайзером мощностных режимов обнаружить достаточно сложно. Но все же проверьте диафрагму, шарик на заедание, жиклеры и каналы – они должны быть чистыми.

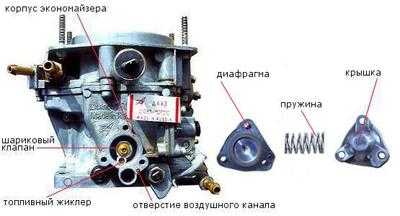

Экономайзер карбюратора Солекс

Засоры в сетчатом фильтре карбюратора или фильтре тонкой очистки топлива. Открутите гайку сетчатого фильтра, промойте, при необходимости замените на новый. Поменяйте топливный фильтр тонкой очистки.

Искривлена нижняя поверхность корпуса карбюратора из-за сильной затяжки гаек крепления к впускному коллектору. Фланец, который крепится к впускному трубопроводу четырьмя шпильками, к сожалению, является слабым местом карбюратора. Со временем он выгибается, в результате чего образуется щель в которую поступает дополнительный воздух, обедняя смесь. Решить эту проблему можно выровняв нижнюю поверхность карбюратора. Но не используйте для этой цели напильник шкурку или молоток, вы еще сильнее испортите карбюратор.  Лучше обратиться к мастеру. Процесс выравнивания проводится на специальной установке, с использованием большого давления. На поверхность фланца ставится другой фланец или ровная металлическая плита, выравнивающая за счёт давления карбюраторные детали.

Определить, с чем именно связан провал, можно по поведению двигателя на разных режимах.

  • Глубокий провал, иногда до остановки мотора может быть вызван засором главного топливного жиклера.
  • Несильные подергивания при движении и вялый разгон – низкий уровень топлива в поплавковой камере.
  • Раскачивания, провалы и рывки на повышенных нагрузках – нарушения в подаче топлива связанные с топливным насосом, засором сетчатого фильтра, уменьшением пропускной способности фильтра тонкой очистки.
  • Возникающий и пропадающий через 2-5 секунд провал свидетельствует о проблеме с ускорительным насосом.

karburater.ru

Карбюратор солекс 21083 провалы при нажатии на газ

Карбюратор солекс 21083 не перестает удивлять владельцев и по сей день. Для него характерно большое количество неисправностей, которые можно устранить в гаражных условиях. Одной из такой проблем является провал в карбюраторе солекс 21083 при нажатии на газ. Рассмотрим эту проблему подробнее и опишем способы, как ее устранить.

Немного о карбюраторе Солекс

Изначально, ВАЗ комплектовал свои автомобили карбюраторами семейства «Вебер». Эти карбюраторы были полностью механизированы. В них отсутствовали какие-либо электрика, а их работа была не очень надежна. Практически, постоянно они нуждались во внимании, так как основная борьба автовладельцев была направлена на возврат холостого хода двигателя. Комплектовались им только заднеприводные автомобили семейства «Жигули» ВАЗ 2101, 2103 и 2106 ранних версий.

На смену «Веберам» пришел «Озон», который стали успешно применять на автомобилях ВАЗ 2105-07. Это была совершенная конструкция, которая снабжалась экономайзерами холостого хода и автономной системой. Проблема холостого хода была решена. Озон также применялся и на автомобилях «Нива».

С появлением на конвейере переднеприводного ВАЗ 2108 требовалась совершенная конструкция, направленная на снижение токсичности выхлопных газов и максимальную экономию топлива. Так появился на свет «Солекс».

Изначально, это была французская конструкция, которая была закуплена по лицензии и успешно устанавливалась не только на «Самары», но и «Жигули». В ее конструкции были учтены все ошибки прошлых агрегатов, а экономичность возросла до предела. Правильно настроенный механизм служит долгое время, а обслуживание и ремонт обходятся дешевле, чем на многих современных автомобилях. В отличие от семейства «Озон», он использует привод длинных тяг или трос, который значительно смягчает педаль акселератора в нажатом состоянии.

Практически все отечественные карбюраторы именуются ДААЗ, а через тире прописывается индекс, начало которого соответствует модели автомобиля.

Почему появляются провалы при резком нажатии на газ

Классификация провалов на карбюраторе солекс 21083:

  • Короткий провал – автомобиль около 2-3 секунд не реагирует на педаль газа;
  • Глубокий провал – машина не реагирует на педаль около 10 секунд, иногда глохнет;
  • Рывки – В течение каждой секунды авто дергается и по мере набора скорости рывки прекращаются.

Перед тем, как рассматривать проблему карбюратора, необходимо помнить, что на это могут влиять – загрязненная система питания (воздушный фильтр, топливные шланги и фильтра тонкой очистки), а также система зажигания, которая настроена неправильно. Если вы уверены, что их работа правильна, то можно делать вывод о неисправности карбюратора.

Само явление может быть связано с бедной или слишком богатой смесью, которая поступает в цилиндры. Дальнейшая диагностика зависит от признаков неисправности и убрать проблему можно с наименьшими затратами.

Как убрать провалы при резком нажатии на газ?

В таком явлении нет ничего страшного. С причинами можно бороться. Почему это происходит, зависит от того, как проявляется неисправность. Убираем лишние симптомы и сможем узнать, из-за чего это происходит, когда нажимаешь на педаль.

  1. Короткий провал
    . Обычно проявляется при начале движения или плавном разгоне. В обоих случаях проблема проявляется при плавном нажатии на педаль газа. Проблема заключается в загрязнении первой камеры карбюратора, но может коснуться и ускорительного насоса. Здесь подразумевается работа всех переходных систем, которые необходимо проверить. Рекомендуется начать ремонт именно с чистки карбюратора.
  1. Рывки. Проявляются при работе на средних оборотах при плавном нажатии на педаль акселератора. Неисправность может исчезнуть, если надавить на педаль резко. Серия при резком нажатии помогает восстановить обороты и продолжить движение. Здесь список можно заметно расширить, а именно:
  • Жиклер, расположенный в дозирующей камере загрязнен;
  • Жиклер завернут не до конца;
  • Маркировка жиклера не соответствует номиналу;
  • «Подсос» лишнего воздуха;
  • Слишком малый уровень топлива в поплавковой камере или западает клапан;
  • Проверьте диафрагму, возможно она порвана.
  1. Глубокий провал на большой скорости при средних оборотах коленвала. Сопровождается потерей мощности. Автомобиль не набирает максимальной скорости и «застывает» на средних оборотах карбюраторного двигателя.
    Список «виновников» выглядит следующим образом:
  • Дроссельная заслонка второй камеры не открылась;
  • Загрязнен фильтрующий элемент топливной системы;
  • Неисправность экономайзера;
  • Поврежден эконостат;
  • Жиклеры загрязнены или не соответствуют номиналу.

Остались вопрос? Смотрите видео от известного карбюраторщика Сергея Светлова:

Как снять и почистить карбюратор солекс 21083?

Чтобы решить проблему, начать нужно именно с чистки агрегата, который стоит под воздушным фильтром. Для этого, его нужно снять с автомобиля и полностью разобрать. При необходимости произвести ремонт специальным комплектом.

Для этого нужно открутить гайку крепления крышки воздушного фильтра, отстегнуть крышку и достать фильтрующий элемент. Снять с корпуса все шланги и открутить гайки крепления от карбюратора. Далее нужно снять корпус и отсоединить все тяги заслонок от карбюратора, чтобы освободить его от всех удерживающих подвижных элементов. К таковым можно отнести и шланги.

Последний этап – это снятие самого карбюратора. Для этого, открутите четыре гайки крепления и снимите агрегат с автомобиля. Если это удается с трудом, то аккуратно подденьте толстой плоской отверткой и обильно смажьте периметр при помощи WD40. Снять удастся только при резком движении.

После снятия карбюратор полностью разбирается и плавно очищается при помощи керосина, бензина или же специальных средств для чистки дроссельных заслонок. Все элементы и каналы нужно вытереть насухо, а неисправные части лучше заменить ремонтным комплектом. Теперь можно выполнить сборку в обратной последовательности, поставьте на двигатель и полностью отрегулируйте. Если остались вопросы по снятию и прочистке карбюратора солекс 21083 рекомендую почитать обзорную статью на нашем сайте вот она.

Маркировка жиклеров карбюратора солекс

Обозначение карбюратора Жиклер эконостэта Жиклер

пневмопривода

Жиклер демпфирующий пускового устройства Приоткрытые дросселя при запуске (размер А), мм Приоткрытие воздушной заслонки пусковым устройством (размер Б), мм Уровень топлива в поплавковой камере
2101-1107010 150 90 170 70 0.75-0.85 7±0.25 7±0.25
2101-1107010-02 150 90 170 70 0.75-0.85 7±0.25 7±0.25
2101-1107310-03; 2101-1107010-30 150 120 150 70 0.75-0.85 7±0.25 6.5±025
2103-1107010 180 120 160 70 0.8-0.9 7±0.25 7±0.25
2103-1107010-01; 2106-1107010 70 0.8-0.9 7±0.25 6.5±0.25
2105-1107010-10 150 120 150 120       100 70 3.7-0.9 5±0.5 6.5±0.25
2105-1107010; 2105-1107010-20 150 120 150 120       100 70 0.5-0.8 5±0.5 6.5±0.25
2107-1107010; 2107-1107010-20 150 120 150 150       120 70 0.9-1.0 5.5±0.25 6.5±0.25
2107-1107010-10 160 120 150 150       120 70 0.9-1.0 5.5±0.26 6.5±0.25
2108-1107010 60 0.85 3±0.2(низ) 25.5±1.0 (остаток)

Вот так решаются проблемы с провалами, которые сопровождают нажатие на педаль газа. Несложно догадаться, что проблема может быть решена в гаражных условиях, вот почему не обязательно ехать в специализированный сервис.

prokarbyrator.ru

«Провал» при нажатии на педаль «газа» — Twokarburators.ru

Провал – внезапный перебой в работе двигателя автомобиля. Повсеместно распространенная неисправность.

Может возникнуть на разных режимах работы при нажатии на педаль «газа». Сопровождается падением ускорения автомобиля и даже его остановкой. Возможны — короткий провал (2-3 секунды), глубокий провал (3-10 сек.), рывок (1-2 сек), подергивание (серия рывков), раскачивание (серия провалов).


В настоящей статье рассмотрены способы самостоятельного устранения провала при нажатии на педаль «газа» в работе прогретого двигателя автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 — «Классика», 2108, 21081, 21083, 2109, 21091, 21093, 21099 — семейство «Самара-1», 2121, 21213 — «Нива», 1111, 1113 — «Ока», 2140, 2141 — «Москвич», ГАЗ «Волга» и пр., связанные с той или иной неисправностью установленных на них карбюраторов 2105, 2107 Озон, 2108, 21081, 21083 Солекс и их модификациями.

А так же приведены основные причины его появления.

Причины провала при нажатии на педаль «газа» на карбюраторном двигателе

В основе всех причин «провала» лежит либо переобеднение, либо переобогащение топливной смеси, поступающей в цилиндры двигателя при нажатии на «газ». В результате такого нарушения двигатель либо недополучает необходимого объема топлива и работает с провалами, либо его попросту заливает топливом с аналогичным результатом.

От этого следует отталкиваться при диагностике данной неисправности.

К переобеднению топливной смеси приводит уменьшение подачи топлива через карбюратор в следствии засорения его жиклеров и каналов, «подсоса» постороннего воздуха, утечки бензина, низкого уровня в поплавковой камере.

К переобогащению топливной смеси приводит нарушение регулировки положения заслонок карбюратора, не герметичность игольчатого клапана, соединений и уплотнений.

Подробно о признаках и причинах провала в работе карбюраторного двигателя автомобиля: «Признаки и причины «провала» в работе карбюраторного двигателя автомобиля».

Способы устранения провалов в работе карбюраторного двигателя автомобиля при нажатии на педаль газа

Проверяем состояние сетчатого фильтра очистки топлива на входе в карбюратор

Загрязненный и засоренный фильтр затрудняет поступление топлива в поплавковую камеру карбюратора, что приводит к снижению в ней уровня,  обеднению топливной смеси на разных режимах работы двигателя и как следствие возникновению провалов. Загрязнение сетчатого фильтра происходит по причине засорения и коррозии топливного бака, топливных магистралей, применения некачественного топлива.

Прочистка топливного фильтра на карбюраторах 2108, 21081, 21083 Солекс и 2105, 2107 Озон практически идентична. Отверните рожковым или накидным ключом пробку фильтра (2108 Солекс – ключ на 13, 2105, 2107 Озон – ключ на 19). Извлеките вставленный в неё сетчатый фильтр. Тщательно прочистите его (например, зубной щеткой), продуйте сжатым воздухом и поставьте обратно. Прочистите также отверстие под фильтр в карбюраторе.

топливные сетчатые фильтры и их пробки карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

При обнаружении сильного засорения сетчатого топливного фильтра карбюратора следует обратить внимание на чистоту фильтра тонкой очистки топлива, фильтра бензонасоса, сетчатого фильтра на заборнике топлива в бензобаке. Стоит провести ревизию топливной системы автомобиля, при необходимости прочистить топливные магистрали и бензобак.

Проверяем соединения на предмет «подсоса» постороннего воздуха в карбюратор

В результате попадания лишнего воздуха в карбюратор топливная смесь обедняется, вызывая «провал» в работе двигателя при открытии дроссельной заслонки и на холостом ходу. Осмотрите шланги и трубки ведущие к карбюратору. Они не должны быть повреждены (переломаны, протерты…), посадка на штуцерах должна быть плотной. Там где это нужно должны стоять хомуты (топливные трубки, трубки подведения картерных газов в карбюратор и к вакуумному усилителю тормозов).

Отдельное внимание целостности прокладок под карбюратором и (или) деформации фланца (нижней части) карбюратора. Это наиболее распространенное место «подсоса». Для проверки на работающем двигателе обрызгиваем водой зону прокладок под карбюратор. Если двигатель стал работать ровнее (вода закупорила щели), то проверяем прокладки и фланец.

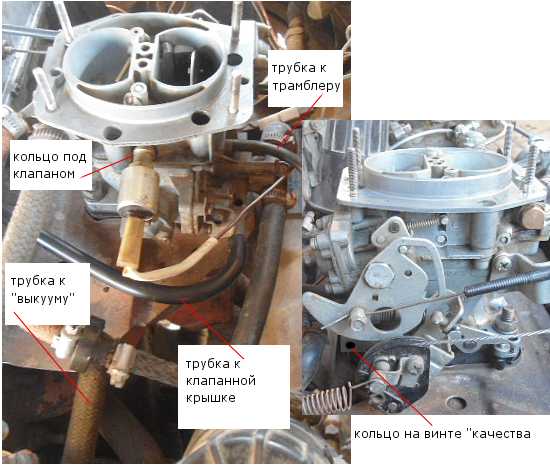

На изображении ниже вероятные места «подсоса» постороннего воздуха в карбюратор 2108 Солекс (кроме прокладки под карбюратор).

места «подсоса» постороннего воздуха в карбюратор 2108, 21081, 21083 Солекс

На классических автомобилях ВАЗ 2105, 2107, оснащенных выносным пневмоклапаном системы ЭПХХ карбюратора зачастую повреждение или неплотная посадка трубок идущих к пневмоклапану приводит к «подсосу» постороннего воздуха и вызывает провал.

На карбюраторах оборудованных электромагнитным клапаном, «подсос» постороннего воздуха возможен через его посадочное гнездо, в случае если клапан неплотно завернут или через его изношенное уплотнительное кольцо.

Так же следует обратить внимание на целостность резинового уплотнительного кольца на винте «качества» топливной смеси.

Ощутимый провал при трогании с места возможен также при не герметичной или соскочившей трубке вакуумного регулятора опережения зажигания.

Статья на нашем сайте по устранению «подсоса» постороннего воздуха в карбюратор – «Подсос постороннего воздуха в карбюратор».

Проверяем уровень топлива в поплавковой камере карбюратора

При повышенном уровне топлива в поплавковой камере карбюратора смесь сильно переобогащена и поступая в цилиндры двигателя может «заливать» свечи зажигания, что вызывает провалы в его работе.

При низком уровне – топливная смесь наоборот обеднена и нажимая на педаль «газа» взамен ожидаемого ускорения водитель получает ощущает провал, так как двигатель не получает топливо необходимого качества.

Необходимо дать двигателю немного поработать и потом быстро снять крышку (верхнюю часть) карбюратора. В результате, можно наблюдать реальный уровень топлива в поплавковой камере. Следует сразу же измерить его. Пока бензин не испарился. На карбюраторе 2105, 2107 Озон приблизительный уровень топлива проходит посередине наклонной поверхности передней стенки поплавковой камеры (на изображении он отмечен красной линией).

уровень топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс и 2105, 2107 Озон

На карбюраторе 2108, 21081, 21083 Солекс уровень топлива составляет 29±1 мм от дна поплавковой камеры (любой, первой или второй). Можно измерить линейкой или штангенциркулем. На изображении уровень топлива отмечен красной линией. Цифра эта весьма условна, хотя многие карбюраторщики, выставляя уровень топлива в поплавковой камере карбюратора, ориентируются именно на неё, не признавая регулировку по положению поплавка.

Подробности регулировки уровня топлива:

«Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс»,

«Регулировка уровня топлива в поплавковой камере карбюратора 2105, 2107 Озон».

Проверяем, не засорены ли топливные и воздушные жиклеры, эмульсионные колодцы, каналы в малых диффузорах главных дозирующих систем карбюратора (ГДС)

Их чистота напрямую влияет на процесс смесеобразования на разных режимах работы двигателя. Обеднение или обогащение топливной смеси топливной смеси из-за засорения этих жиклеров приводит к «провалу» при нажатии на педаль «газа».

Необходимо, при снятой крышке карбюратора, вывернуть топливные и воздушные жиклеры главных дозирующих систем (ГДС), прочистить их, промыть, продуть сжатым воздухом. На карбюраторе 2108, 21081, 21083 Солекс воздушные жиклеры ГДС объединены с эмульсионными трубками и извлекаются вместе с ними. На 2105, 2107 Озон эмульсионные трубки можно извлечь, слегка ввернув в них саморез и потянув вверх пассатижами. Прочистите и промойте эмульсионные колодцы, прочистите каналы малых диффузоров обеих камер, обратите внимание на их маркировку и правильность установки.

Здесь же следует обратить внимание на то, насколько плотно завернуты топливные жиклеры ГДС. Если они завернуты не до конца, топливная смесь будет сильно обогащаться.

Топливные жиклеры ГДС выворачиваем и прочищаем.

Диффузоры извлекаем, прочищаем, продуваем их каналы.

воздушные и топливные жиклеры, эмульсионные трубки и эмульсионные колодцы ГДС карбюраторов 2105, 2107 Озон, 2108, 21081, 21083 Солекс

По прочистке карбюратора статья на сайте – «Очистка и прочистка карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон».

Проверяем, не засорены ли выходные отверстия переходных систем первой и второй камер карбюратора

Просвет отверстий со временем сужается из-за накопившихся отложений и нагара и постепенно может исчезнуть вовсе. В результате, при нажатии на педаль «газа» и начале открытия дроссельных заслонок сначала первой, а затем второй камер (когда работают переходные системы) топливо не поступает в достаточном объеме, топливная смесь обедняется, наступает провал.

Прочистить отверстия переходных систем лучше всего сняв карбюратор и перевернув его вверх дроссельными заслонками. Чистить удобно тонкой деревянной палочкой или медной проволокой, промывать ацетоном, продувать сжатым воздухом. Можно прочистить переходные отверстия, проведя безразборную прочистку системы холостого хода (так как они взаимосвязаны). См.:

«Прочистка системы холостого хода карбюратора 2108, 21081, 21083 Солекс», «Прочистка системы холостого хода карбюратора 2105, 2107 Озон».

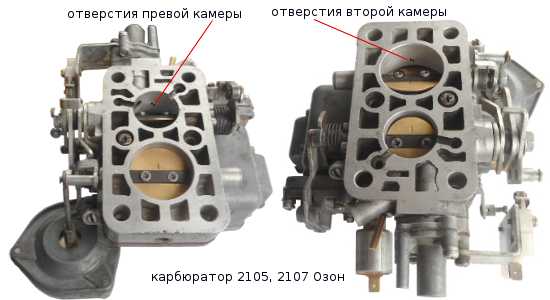

На изображении выходные отверстия переходных систем первой и второй камер карбюратора 2105, 2107 Озон.

выходные отверстия переходных систем обеих камер карбюратора 2105, 2107 Озон

На карбюраторе 2108, 21081, 21083 Солекс расположение выходных отверстий переходных систем идентично, только в первой камере вместо двух отверстие одно в виде щели.

выходные отверстия переходных систем обеих камер карбюратора 2108, 21081, 21083 Солекс

На карбюраторе Озон можно немного доработать дроссельную заслонку первой камеры для предупреждения возникновения «провала» при плавном нажатии на «газ» и более четкой работы системы: «Доработка переходной системы первой камеры карбюратора Озон».
Провал при резком нажатии на педаль «газа»

В этой ситуации «провал» может возникнуть из-за неисправности ускорительного насоса (УН) карбюратора. В первую очередь необходимо проверить его распылитель, потом каналы клапана и диафрагму. Вообще стоит обратить внимание на работу ускорительного насоса при возникновении любых разновидностей «провалов», так как он участвует в работе карбюратора и двигателя автомобиля на всех режимах кроме холостого хода.

распылители ускорительных насосов карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

Помимо этого на работу ускорительного насоса влияет величина уровня топлива в поплавковой камере карбюратора. При низком уровне производительность УН снижается, так как в него не поступает достаточное количество топлива.

Статьи по теме:

«Проверка и ремонт ускорительного насоса карбюратора 2108, 21081, 21083 Солекс»,

«Проверка и ремонт ускорительного насоса карбюратора 2105, 2107 Озон».



Примечания и дополнения

— Если после проведения перечисленных выше манипуляций провал при нажатии на педаль «газа» не исчез, следует искать его причину в других системах автомобиля. Например, неисправные свечи зажигания или «пробитые» высоковольтные провода имеют практически аналогичные симптомы.

Причины провала при нажатии на педаль «газа» не связанные с карбюратором (система зажигания, топливная система, неисправность самого двигателя) рассмотрены на нашем сайте в статье:

«Причины провала при нажатии на педаль газа не связанные с карбюратором»

Еще статьи на сайте по теме «провала» в работе карбюраторного двигателя автомобиля

Установка момента (угла) опережения зажигания ВАЗ 2108, 2109, 21099 Установка момента опрежения зажигания 2101-2107 Неисправности трамблера

twokarburators.ru

Регулировка карбюратора ВАЗ-2109: 5 признаков неисправности и 3 инструкции

Карбюратор — важный элемент двигателя, который отвечает за подачу правильной воздушно-топливной смеси. Нарушения в работе узла могут привести к различным поломкам мотора и вывести авто из строя. Своевременная регулировка карбюратора ВАЗ-2109 позволит предотвратить серьёзные поломки, а также улучшит качество передвижения на машине.

Отечественные авто ВАЗ-2109 оснащены надёжным и ремонтопригодным карбюратором «Солекс». Устройство зарекомендовало себя как достаточно надёжное, но для обеспечения длительного периода эксплуатации необходимо его постоянно чистить и регулировать. Нарушения в работе детали могут привести к перерасходу топлива и серьёзным поломкам в двигателе. Регулировка карбюратора ВАЗ-2109 может проводиться самостоятельно в домашних условиях при наличии комплекта инструментов.

Возможно, вас заинтересует статья нашего специалиста, из которой можно узнать, как снять коробку на ВАЗ-2109.

Как определить, что электросхема ВАЗ-2109 неисправна? Узнайте об этом из подробной и познавательной статьи нашего эксперта.

Признаки поломки карбюратора

Карбюратор, как и остальные части двигателя, играет большую роль при передвижении автомобиля. Неисправности узла проявляются сначала неприятными симптомами, а только потом приводят к серьёзным нарушениям в работе мотора. Первыми признаками, на которые следует обратить внимание, выступают следующие проявления.

  1. Провалы педали. При нажатии на педаль газа машина некоторое время едет с той же скоростью и только через несколько секунд начинает ускорение. Иногда интервал может доходить до 10 — 20 секунд, и тогда его игнорирование становится небезопасным.
  2. Рывок. Резкий набор и сброс скорости может свидетельствовать о неисправности карбюратора. Обычно рывки очень кратковременны, поэтому их можно спутать с признаками неисправностей других деталей.
  3. Подёргивание. Череда рывков, которая повторяется с некоторым интервалом, говорит о возникновении проблем в карбюраторе.
  4. Раскачивание. Следующие друг за другом провалы приводят к тому, что создаётся эффект раскачивания.
  5. Медленный разгон. Если машина стала значительно медленней разгоняться, а явных причин этому нет, то стоит провести регулировку карбюратора ВАЗ-2109 «Солекс».

Хоть все эти признаки с высокой вероятностью указывают на поломку карбюратора, но иногда могут встречаться ситуации, при которых характерные особенности неисправности становятся неинформативными.

В нестандартных случаях необходимо провести комплексную диагностику.

Как настроить карбюратор на ВАЗ-2109 «Солекс» своими руками

Изначально нужно подготовить весь инструмент для корректировки и починки карбюратора. Настройка часто сопровождается небольшими ремонтными работами, поэтому мастера рекомендуют иметь под рукой весь необходимый инструмент. В помещении, в котором будет производиться разборка механизма, необходимо обеспечить хорошую вентиляцию, так как сильные испарения топлива могут привести к ухудшению самочувствия.

В процессе работы нельзя использовать ветошь либо щётки, поэтому стоит заранее подготовить специальный материал, который не сыпется и не изменяет своей стр

avto-idea.ru

Провалы на средних оборотах солекс 21083. Особенности эксплуатации карбюраторов «Солекс

Часто возникающими проблемами при нажатии на педаль акселератора карбюраторного двигателя являются так называемые «провал», «рывок», «подергивание» и «раскачивание».

Провал – это когда при добавлении газа при трогании или во время разгона автомобиля, наблюдается вялая работа двигателя, медленное увеличение оборотов вплоть до замедления продолжительностью от половины секунды до нескольких секунд.

Рывок – тот же самый провал, но более короткий, до полсекунды.

Подергивание – серия из нескольких рывков.

Раскачивание – следующие один за одним несколько провалов.

Стоит отметить, что перед устранением данных неисправностей с помощью изменения настроек самого карбюратора или его разборкой, необходимо удостовериться, что причина кроется именно в нем.
Большое значение имеет техническое состояние двигателя. Неправильная установка газораспределительного механизма, износ распределительного вала, неверно выставленное зажигание, нарушение компрессии в цилиндрах: слишком низкая или недопустимо отличающаяся в разных цилиндрах. Все это нарушает нормальную работу двигателя, увеличивает расход топлива, приводит к засорению карбюратора отложениями и смолами.

Также необходимо проверить систему топливоподачи до карбюратора на засоры в фильтре тонкой очистки, сетчатом фильтре топливного насоса, в топливозаборнике, герметичность топливного насоса, а также систему зажигания. В режиме холостого хода или при малых нагрузках двигатель может работать нормально, а вот при повышении нагрузки нарушения в подаче топлива могут проявиться.

Будем считать, что системы зажигания, газораспределения, цилиндров и подачи топлива полностью исправны и причина кроется в карбюраторе. Рассмотрим возможные причины возникновения провалов и рывков карбюратора Солекс 21083 и способы их устранения:

Провалы при трогании

Засорено выходное отверстие переходной системы.

Размер отверстий со временем может уменьшаться из-за отложений уменьшая поступление топлива и обедняя смесь. Для чистки отверстий переходных систем придется снять карбюратор, перевернуть и прочистить острой палочкой или медной проволокой (чистить отверстия чем либо более твердым чем материал карбюратора нельзя что бы избежать повреждения отверстий), промыть ацетоном и продуть.

Низкий уровень топлива в поплавковой камере. Такая ситуация делает топливную смесь более бедной. Что бы узнать уровень топлива в камере, дайте мотору поработать некоторое время, после снимите верхнюю половинку карбюратора и измерьте уровень топлива например штангенциркулем, для Солекс-а 21083 уровень должен быть 29 ±1 мм. Бензин имеет свойство быстро испаряться, поэтому снять крышку и произвести измерение необходимо быстро.
Игольчатый клапан может заедать, нарушая тем самым поступление топлива в поплавковую камеру, вернуть иглу на место можно несильным постукиванием, но лучше конечно заменит. Если уровень топлива не в порядке отрегулируйте поплавковый механизм.

Негерметичная трубка подводящая разреженность к вакуум-корректору зажигания . Проверьте трубку на наличие трещин, разрывов, трубка должна плотно насаживаться на соответствующие штуцера, при необходимости замените трубку.

Провалы и рывки при движении автомобиля

Неисправны ускорительный насос , эконостат или экономайзер.

На долю ускорительного насоса приходится большая часть проблем связанных с провалами. Как следует из названия функция ускорительного насоса заключается в обогащении топливо-воздушной смеси на всех режимах работы за исключением холостого хода.

Работоспособность ускорительного насоса необходимо проверить. Для этого снимите воздушный фильтр и наблюдаете за струйками топлива из распылителей в каждой из камер. При нажатии на рычаг насоса из обоих носиков будут брызгать ровные струйки, причем попадать на стенки камер они не должны. Опытные мастера вынимают распылитель ускорительного насоса «слоник», и подгибают его трубки таким образом, что бы струи точно попадали в щель между стенкой камеры и заслонкой, причем надо постараться это сделать при как можно меньшем открытии заслонки. Необходимо также учитывать толщину теплоизоляционной прокладки под карбюратором, струи не должны касаться ее внутренних поверхностей.

Не стоит пытаться усовершенствовать карбюратор выводя обе трубки распылителя в первую камеру. В этом случае ухудшается смесеобразование и появляется дополнительное сопротивление воздушному потоку в первой камере, поэтому такая переделка только ухудшит работу карбюратора. Правильнее заменить его распылителем от карбюратора 21073-1107010 (для «Нивы») с одной трубкой. Если струи топлива не наблюдаются, осмотрите ускорительный насос. На карбюраторах имеющих большой пробег возможна выработка в месте прилегания флажка к толкателю ускорительного насоса, в таком случае потребуется замена деталей.

Проверьте диафрагму ускорительного насоса, если только возникнут сомнения в ее целостности, замените. При сборке насоса плотно затяните крышку.

Однако в провалах бывает, виновен не только ускорительный насос

Эконостат создан, что бы обогащать топливную смесь во время работы с максимальной нагрузкой. Поскольку эконостат представляет собой трубку встроенную в корпус карбюратора, то его ремонт сводится к промывке и продувке, удобнее это будет сделать сняв верхнюю половинку карбюратора.

Экономайзер – нарушение в работе мотора связанные с экономайзером мощностных режимов обнаружить достаточно сложно. Но все же проверьте диафрагму, шарик на заедание, жиклеры и каналы – они должны быть чистыми.

Засоры в сетчатом фильтре карбюратора или фильтре тонкой очистки топлива . Открутите гайку сетчатого фильтра, промойте, при необходимости замените на новый. Поменяйте топливный фильтр тонкой очистки.

Искривлена нижняя поверхность корпуса карбюратора из-за сильной затяжки гаек крепления к впускному коллектору. Фланец, который крепится к впускному трубопроводу четырьмя шпильками, к сожалению, является слабым местом карбюратора. Со временем он выгибается, в результате чего образуется щель в которую поступает дополнительный воздух, обедняя смесь. Решить эту проблему можно выровняв нижнюю поверхность карбюратора. Но не используйте для этой цели напильник шкурку или молоток, вы еще сильнее испортите карбюратор. Лучше обратиться к мастеру. Процесс выравнивания проводится на специальной установке, с использованием большого давления. На поверхность фланца ставится другой фланец или ровная металлическая плита, выравнивающая за счёт давления карбюраторные детали.

Определить, с чем именно связан провал, можно по поведению двигателя на разных режимах.

  • Глубокий провал, иногда до остановки мотора может быть вызван засором главного топливного жиклера.
  • Несильные подергивания при движении и вялый разгон – низкий уровень топлива в поплавковой камере.
  • Раскачивания, провалы и рывки на повышенных нагрузках – нарушения в подаче топлива связанные с топливным насосом, засором сетчатого фильтра, уменьшением пропускной способности фильтра тонкой очистки.
  • Возникающий и пропадающий через 2-5 секунд провал свидетельствует о проблеме с ускорительным насосом.

Карбюратор - это устройство для приготовления смеси топлива с воздухом, необходимой для работы двигателя внутреннего сгорания. Наиболее востребованными являются карбюраторы семейства «Солекс», производимые Димитровградским автоагрегатным заводом (ДААЗ). Ими оборудовано большинство отечественных автомобилей.

Назначение и конструкция карбюраторов «Солекс»

Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек. На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.

Особенности карбюраторов «Солекс»

Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ. Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.

Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов

Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок. Кроме этого, некоторы

orthograf.ru

Причины провала в работе карбюраторного двигателя

Разберем основные признаки и причины основных разновидностей «провала» в работе карбюраторного двигателя легкового автомобиля, возникающие после нажатия на педаль «газа».


Признаки и причины «провала» возникающего на разных режимах работы карбюраторного двигателя автомобиля

1. Провал (1-2 сек) при плавном нажатии на педаль «газа» при трогании с места или на холостом ходу. Последующий разгон и динамика, а также обороты холостого хода в норме.

— Засорены выходные отверстия переходной системы первой камеры карбюратора.
— Неисправен ускорительный насос карбюратора.

2. Провал, либо серия подергиваний с возможной остановкой двигателя при плавном нажатии на педаль «газа» во время движения автомобиля на малых и средних скоростях. Исчезает при более сильном нажатии на педаль «газа».

— Засорен топливный жиклер главной дозирующей системы
— Не до конца завернут топливный жиклер главной дозирующей системы первой камеры карбюратора.
— Засорены каналы, эмульсионный колодец с эмульсионной трубкой главной дозирующей системы первой камеры карбюратора.
— Маркировка топливного жиклера главной дозирующей системы первой камеры не соответствует требуемой (меньше).
— Низкий уровень топлива в поплавковой камере карбюратора.
— «Подсос» постороннего воздуха в карбюратор.
— Засорение сетчатого фильтра на входе в карбюратор.

3. Провал или раскачивание (серия провалов) в сочетании с неустойчивой работой двигателя на холостом ходу.

— Засорение топливного жиклера системы холостого хода.
— Засорение каналов системы холостого хода.
— Неисправен электромагнитный клапан или система ЭПХХ.
— «Подсос» постороннего воздуха в систему холостого хода через поврежденное уплотнительное кольцо электромагнитного клапана или неплотно закрученный держатель топливного жиклера системы холостого хода.

4. Провал или раскачивание на режиме повышенных нагрузок при движении с отрытыми дроссельными заслонками обеих камер в сочетании с потерей мощности и приемистости.

— Неисправен эконостат карбюратора.
— Неисправен экономайзер мощностных режимов.
— Засорены каналы, жиклеры, эмульсионный колодец с эмульсионной трубкой главной дозирующей системы второй камеры карбюратора.
— Не открывается дроссельная заслонка второй камеры карбюратора.
— Нарушение подачи топлива в карбюратор в связи с засорением топливных фильтров или неисправностью топливной системы.

5. Провал при резком нажатии на педаль «газа» на холостом ходу, при трогании с места, разгоне и движении автомобиля с разными скоростями.

— Неисправен ускорительный насос.
— Слишком низкий уровень топлива в поплавковой камере карбюратора.

Примечания и дополнения

— При проведении самостоятельной диагностики причин возникновения «провала» в работе карбюраторного двигателя следует учитывать возможную неисправность системы зажигания, системы подачи топлива в карбюратор, неисправность самого двигателя. Симптомы их неисправности могут быть аналогичны симптомам неисправности карбюратора. Подробнее в статье: «Причины «провала» в работе двигателя автомобиля не связанные с карбюратором».

Еще статьи по теме «провала» в работе двигателя автомобиля

— «Провал» при нажатии на педаль «газа»

— Устранение «провалов», «рывков», «подергиваний» в работе карбюраторного двигателя автомобиля

— «Провал» в работе инжекторного двигателя автомобиля, причины, методы устранения

twokarburators.ru

устранение провалов, рывков, подергиваний в работе карбюраторного двигателя легковых автомобилей ВАЗ 2108, 2109, 21099, 2101-2107, 2121 и их модификаций

Провал в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099, 2101-2107, 2121 – одна из самых распространенных неисправностей.

Причины возникновения провалов их разновидности и описание подробно освещены на нашем сайте в статьях «Провал при нажатии на педаль газа», «Причины провала в работе карбюраторного двигателя автомобиля не связанные с карбюратором», а в этой статье более широко рассмотрим методы их устранения. Зачастую столкнувшись с провалом в работе двигателя автовладелец на знает с чего начать устранение этой неисправности. Можно воспользоваться таким алгоритмом.


Первичная диагностика причин возникновения провала

1. Визуально осматриваем подкапотное пространство автомобиля.

Нас интересуют свалившиеся со штуцеров трубки, идущие к карбюратору, наконечник провода к электромагнитному клапану. Иногда соскочивший разъем может надолго испортить до этого безупречную работу двигателя автомобиля. Проверяем насколько плотно закручен электромагнитный клапан карбюратора или установленная вместо него заглушка-держатель топливного жиклера системы холостого хода, также проверим затяжку гаек крепления карбюратора.

2. Проверяем наличие устойчивой искры на свечах зажигания и сильной струи из топливного шланга, идущего к карбюратору.

3. Помимо этого выкручиваем пробку топливного фильтра карбюратора и проверяем его чистоту.

4. На автомобилях с контактной системой зажигания проверяем зазор между контактами прерывателя и их состояние.

5. Проверяем работу ускорительного насоса карбюратора.

Снимаем корпус воздушного фильтра, рукой вращаем ось дроссельной заслонки первой камеры карбюратора и сверху наблюдаем за струями топлива, выходящими из носика (носиков на 2108) распылителя ускорительного насоса. Струи должны быть сильными не менее 1 мм в диаметре, без разрывов, падать на дно смесительной камеры (камер для 2108).

6. Выворачиваем свечи зажигания и выявляем дефектную.

Черную, залитую, изъеденную коррозией свечу необходимо заменить.

«Неисправности свечей автомобилей ВАЗ».

7. Прочищаем карбюратор из аэрозольного баллончика – очистителя карбюратора.

Как это правильно и быстро сделать смотрите на странице «Безразборная прочистка карбюратора Солекс автомобилей ВАЗ 2108, 2109, 21099».

Если с наскока устранить причину провала в работе двигателя не удалось, придется более серьезно заняться выявлением неисправности, приводящей к провалу.



Выявление и устранение причин провала в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099, 2101-2107, 2121

1. Выявляем места вероятного «подсасывания» постороннего воздуха в карбюратор.

Страница «Подсос постороннего воздуха в карбюратор» подробно рассказывает об этом.

2. Проверяем электрооборудование автомобиля на наличие короткого замыкания.

Открываем блок предохранителей и ищем постоянно перегорающий предохранитель. Выясняем какую цепь он защищает и устраняем короткое замыкание. Проверим работу регулятора напряжения в генераторе.

3. Снимаем верхнюю часть (крышку карбюратора).

Выворачиваем воздушные жиклеры ГДС, топливные жиклеры ГДС, вынимаем эмульсионные трубки. На Солексах трубки и воздушные жиклеры объединены в одно целое. Прочищаем и продуваем их. Извлекаем распылитель ускорительного насоса и так же продуваем и прочищаем его.

4. Регулируем уровень топлива в поплавковой камере карбюратора.

«Регулировка уровня топлива в поплавковой камере карбюратора 2108 Солекс», «Регулировка уровня топлива в поплавковой камере карбюратора 2105, 2107 Озон».

5. Разбираем корпус ускорительного насоса.

Проверяем целостность диафрагмы и чистоту каналов.

«Проверка и ремонт ускорительного насоса карбюратора 2108 Солекс», «Проверка и ремонт ускорительного насоса карбюратора 2105-2107 Озон».

6. На Солексе разбираем корпус экономайзера мощностных режимов.

Проверяем целостность диафрагмы и чистоту каналов.

7. Снимаем корпус карбюратора с впускного коллектора и проверяем чистоту отверстий переходных систем обоих камер карбюратора.

8. Проверяем работу пневмопривода дроссельной заслонки второй камеры карбюратора на Озон и механизма открытия дроссельной заслонки второй камеры на карбюраторе Солекс.

8. Проверяем исправность высоковольтных проводов, крышки трамблера, бегунка.

9. На автомобилях с бесконтактной системой зажигания проверяем исправность коммутатора и датчика Холла.

10. Проверяем клапана газораспределительного механизма двигателя автомобиля.

Проверку можно провести измерив компрессию в цилиндрах двигателя. Заодно можно оценить состояние цилиндро-поршневой группы в целом.

Еще пять статей на сайте по автомобилям ВАЗ

— Плавают обороты холостого хода карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Перегревается двигатель на автомобилях ВАЗ 2108, 2109, 21099

— «Переливает» карбюратор

— Особенности автомобиля ВАЗ 21099

— Проверка электромагнитного клапана карбюратора 2108, 21081, 21083 Солекс

twokarburators.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
