Гидрокомпенсаторы, их устройство, предназначение, почему стучат

На этот раз речь пойдет о детали, которую многие могли слышать при работе мотора, но не все могли её видеть, а именно про гидрокомпенсаторы. Рассказать постараюсь популярно о научном, чтобы упоминание гидрокомпенсаторов в автосервисе не вводило вас в ступор, а недобросовестные механики не обманули вас, предложив ненужный ремонт.

Что такое гидрокомпенсаторы

Придется немного опуститься в дебри устройства двигателя. В верхней части двигателя расположена головка блока цилиндров, внутри которой вращается распределительный вал(возможно даже не один). С виду распределительный вал похож на обычную ось, у которой имеются кулачки. Да что рассказывать. У меня даже фотография с капиталки осталась.

Красным кружочком как раз выделен кулачек распредвала и гидрокомпенсатор под ним. Кулачек должен нажимать на клапан, чтобы его открыть, но длина клапана не постоянна — холодный клапан короче, горячий клапан длиннее. Смотрите как выглядит клапан, чтобы было понятно о чем идет речь.

Так вот. Для того, чтобы клапан всегда закрывался в одно и то же время такта, необходима какая то прослойка между кулачком распредвала и ножкой клапана. Раньше прибегали к помощи регулировочных пятаков, то есть на ножку клапана ложили специальный откалиброванный блинчик, который позволял при прогретом моторе точно закрыть клапан в нужное время. Однако если клапан износился, или пятак подобран неверно, при закрытии клапана кулачек будет неплотно прилегать к регулировочной шайбе и в итоге клапан будет бить о свое посадочное место. Это явление называется «Стучат клапана». На самом деле это может быть звук удара клапана по головке или удара кулачка распредвала по шайбе. По мере износа требовалась операция регулирования клапанов, то есть замена шайб на более толстые. Операция эта достаточно муторная, а самое главное что повторять ее приходилось часто. В дополнение можно сказать, что регулировка клапанов шайбами достаточно не совершенна, ведь на холодную клапан короче, на горячую длиннее и невозможно отрегулировать клапан на оба режима работы двигателя. Вот тут то и придумали гидрокомпенсаторы. Понять принцип их работы достаточно просто: представьте себе обычный ручной насос. Если этому насосу заткнуть выходное отверстие, то поднять ручку насоса вы сможете, а вот опустить уже нет, даже если повисните на насосе. На этом принципе и построен гидрокомпенсатор. В расслабленном состоянии в него подается моторное мало, которое заполняет его полость, но выпускает гидрокомпенсатор масло долго — потребуется несколько часов, чтобы он немного спустился. Как ручной насос в общем.

Таким образом, гидрокомпенсатор это такая штука, которая очень легко наполняется маслом но очень сложно опорожняется. Применение гидрокомпенсаторов позволяет забыть про регулировку клапанов на всем сроке жизни мотора.

Стучат гидрокомпенсаторы

Такое явление случается и у него есть пять причин:

• Низкое давление масла, в результате чего гидрокомпенсатор не может наполниться маслом на все 100 процентов.
• Малый уровень масла в двигателе, в результате чего головка двигателя испытывает масляное голодание, а в компенсаторы попадает меньше масла чем надо.
• Высокий износ гидрокомпенсатора, который привел к его негерметичности.
• Закоксованность компенсаторов, которая в свою очередь приводит к негерметичности детали, и он легко прожимается.
• Закоксованность гидрокомпенсаторов, которая приводит к заклиниванию компенсатора в определенном положении.

Гидрокомпенсаторы могут стучать только потому, что их легко продавить или они потеряли свойство прожиматься. Причины легкого прожимания и заклинивания я перечислил выше.

Как избавиться от стука гидрокомпенсаторов

Если причиной стука является низкое давление или масляное голодание головки, необходимо срочно подлить масло до нормального уровня и если стук не исчез через 5-10 минут, проверить давление масла.

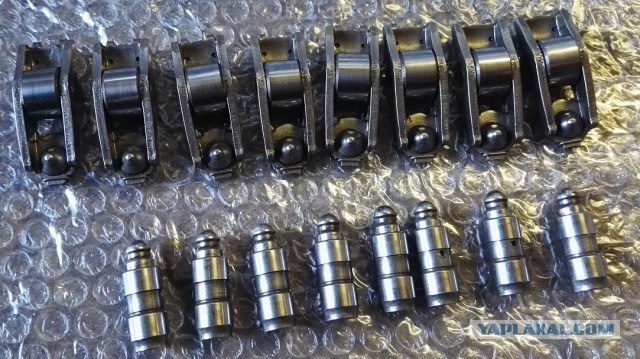

При изношенности гидрокомпенсаторов поможет только их замена. Обычно компенсаторов в моторе столько же, сколько и клапанов (по другому деталь называется гидравлический толкатель клапана).

Если компенсатор закоксовался, вполне вероятно, что поможет их чистка.

Чистка или раскоксовка гидрокомпенсатора

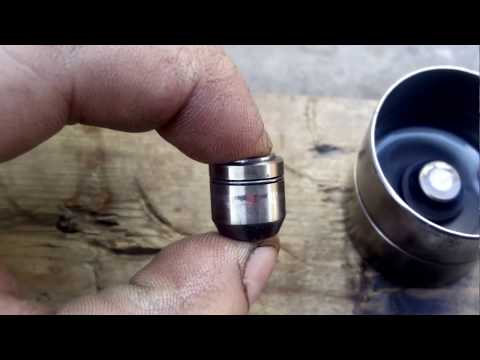

Некоторые гидрокомпенсаторы имеют разборную конструкцию, и, разобрав его, реально очистить отложения, которые мешают ему нормально работать. Эта операция выполняется исключительно на свой страх и риск и никто не может дать гарантии, что почищенный компенсатор будет работоспособен. В автосервисе тем более никто не возьмется за эту работу.

Сам я такую работу на своей машине делал, что помогло мне отложить замену гидрокомпенсаторов на пол года.

Для чистки гидрокомпенсатора нам понадобится грубая хлопковая ткань, пассатижи, маленький газовый ключ и крепкий растворитель. Ну и разумеется весь инструмент для снятия головки двигателя и распредвала. При снятии головки, скорее всего, придется снимать ремень ГРМ, который потом необходимо будет выставить по меткам обратно. Также будьте осторожны при затягивании постелей распредвала — тянуть лучше всего динамометрическим ключом и строго под правильным усилием. Клапанная крышка так же должна тянуться динамометрическим ключом или с идеально одинаковым усилиям. Если клапанную крышку затянуть неравномерно, из под её прокладки будет подтекать или потеть масло.

Когда гидрокомпенсаторы будут у вас в руках, их необходимо разобрать. Обычно они собраны на разъемных стопорных кольцах и необходимо с силой выдернуть внутренний цилиндр из корпуса. Так же разбирать компенсатор лучше над газетой или тряпкой, так как внутри гидрокомпенсатора мелкий шарик, пружинка и прочие мелкие детали.

Детали каждого гидрокомпенсатора должны находиться в отдельной емкости. Не перемешивайте детали разным компенсаторов. И запомните какой гидрокомпенсатор где стоял — у них разная выработка.

Повредить внешнюю часть гидрокомпенсатора или внешнюю часть внутреннего цилиндра нельзя, так как это тут же приведет к нарушению герметичности и выходу компенсатора из строя. Разобранный гидрокомпенсатор опускается в растворитель и отмокает, после чего очищается грубой тряпкой до состояния чистого металла. Собирать деталь лучше всего на сухую, а если не получится, слегка смажьте его. Если вы попробуете собрать компенсатор, наполненный маслом, у вас скорее всего ничего не получится. После сборки, гидрокомпенсатор необходимо наполнить маслом при помощи шприца, заводя масло через специальное отверстие сбоку детали.

Когда все компенсаторы почищены и собраны, установите их на место, соберите распредвал и головку.

После установки нельзя заводить двигатель сразу, так как гидрокомпенсаторам необходимо сжаться. Если полностью накачанный компенсатор установить и сразу завести двигатель, клапан может встретиться с поршнем, что приведет к повреждению клапана. Повреждение внешней части гидрокомпенсатора с образованием задиров и его установке на автомобиль приведет к повреждению головки двигателя, после чего её нельзя будет отремонтировать — только замена.

Еще раз повторю, что чистка компенсаторов проводится исключительно на свой страх и риск. Никто не сможет дать гарантию того, что компенсатор будет работоспособен, и что это не повредит двигателю. Так же повторюсь, что чистка компенсатора способна продлить его жизнь ненадолго. Срок службы гидрокомпенсаторов достаточно долгий, при условии что вы используете хорошее масло, так что если вы единожды поменяете их, второй раз замену они скорей всего не потребуют.

Запись опубликована в рубрике Своими руками, Эксплуатация автомобиля. Добавьте в закладки постоянную ссылку.

Гидрокомпенсаторы на ВАЗ Классику

  Дорогие друзья, в этом материале мы расскажем подробно про encfyjdre гидрокомпенсаторов на классический ВАЗовский двигатель. Поскольку штатно на классике гидрокомпенсаторы отсутствуют, клапанный механизм работает достаточно шумно, что вызывает определенные неудобства у автовладельца. Дабы побороть эту повышенную шумность мы учтановим гидрики на ВАЗ-2107, и подробно распишем всю процедуру с описанием и фотографиями. Нам понадобился непосредственно распредвал от Нивы-Шевроле, в сборе с постелью, сами гидрокомпенсаторы, в нашем случае немного б.

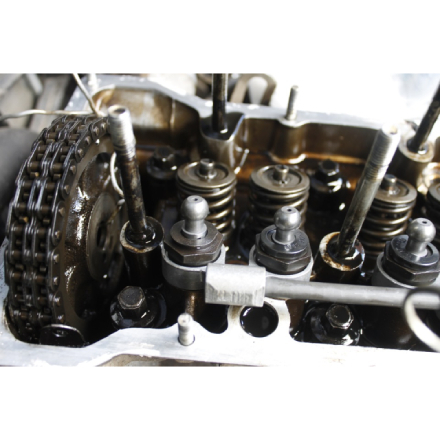

у. и новая рампа, уже была в арсенале и ждала своего часа. Ну чтож, приступим к работе. Снимаем клапанную крышку, скидываем цепь, откручиваем распредвал штатный, снимаем рокера с пружинами, процедура описана в каждой мурзилке, поэтому мы на ней не заостряем внимание.

Теперь нам предстоит открутить сами втулки этих болтов. Они затянуты с моментом 10 кг/м, а так же у них узкие грани, поэтому нам нужен достаточно крепкий вороток и очень крепкая головка на 21. Первая, китайская вышла из строя очень быстро:

Заитем была взята качественная советская головка, с нее спилен торец для крепкости, вот так получилось:

И кстати небольшая рекомендация, перед откручиванием по каждой втулке рекомендуем нанести удары молотком, гораздо больше шансов после этого ее успешно открутить.

Когда все втулки выкручены, тщательным образом убираем остатки масло из колодцев при помощи отвертки и тряпки:

Затем промываем колодцы при помощи шприца и бензина

Затем продуваем сжатым воздухом из компрессора. Затем тщательно обезжириваем.
Итак отверстия под гидрокомпенсаторы у нас подготовлены

Вот так выглядит распредвал от Нивы-Шевроле

Отличается от обычного распредвала заниженной площадкой для установки рампы.

а вот и наша рампа с гидрокомпенсаторами

Устанавливаем рампу на ее место, а на обезжиренную часть URR наносим резьбовой фиксатор.

Заворачиваем все ГКК, затягиваем моментом1,5-2 кг/м. Перетягивать их нельзя, может заклинить плунжер. Устанавливаем на место рокера. Рокера остаются штатные

Устанавливаем Нивовскую постель с распредвалом, ставим на место звездочку, закручиваем и затягиваем болт крепления звезды к распредвалу, но пока не контрим, натягиваем цепь

Проверяем работоспособность ГКК следующим образом — выставляем распредвал в те же положения как при регулировке клапанов 0, 90,180 и 270 градусов положения распредвала и прожимаем рокера отверткой соответственно положению распредвала:6 и 8 рокер, 4 и 7, 1 и 3, 2 и 5 рокера

Как на фото ниже:

Давим не слишком  сильно,чтобы не сколоть аллюминий с постели, где-то секунд за 15 плунжер ГКК утапливается в постель,если плунжер утапливается очень легко, значит в данном ГКК проблема и его стоит заменить.

Затем не забываем законтрить болт распредвала, который крепит звездочку, собираем все назад, ставим на место крышку, вобщем ничего особенного. Итак, чего мы добились переделкой — двигатель стал работать значительно  тише, слышно стало даже как шуршит подшипник помпы, придется помпу заменить, просели обороты ХХ, подрегулировал обороты, пропало бряканье клапанов при резком разгоне на непрогретом двигателе. Вобщем одни плюсы от установки гидрокомпенсаторов на ВАЗ классику, хоть процедура несколько хлопотная и затратная — она того стоит, тем более что сделать все самостоятельно не составит особого труда после ознакомления с нашей статьей. Спасибо за внимание!



Битва подъемников: плоский толкатель против роликового, твердый против гидравлического

14 ноября 2019 г.

8 октября 2019 г. Марк Уильямс 0 Комментарии Распределительный вал, компенсаторы, подъемники

Давайте сразу к делу: нам нравятся подъемники. Это то, что мы все можем легко понять. Они выполняют очень простую работу: работают между толкателями и распределительным валом, помогая открывать клапаны. Однако эти маленькие жучки могут серьезно повлиять на производительность.

По мере того, как вы будете собирать двигатель, вам в ухо будут кричать множество голосов. Будь то твердый плоский толкатель — из-за ностальгии — или гидравлический — из-за уличных способностей — или, может быть, даже потратить свои деньги на причудливый набор роликов. Но что лучше для вас и почему?

Плоский толкатель против ролика

Я не собираюсь вытягивать дым и зеркала и делать вид, что это не та тема, которую посещают регулярно. Сразу скажу, что роликовые кулачки и подъемники — лучший универсальный выбор. (Если вас не волнуют правила бюджета и проведения мероприятий.)

Имея это в виду, подходят ли они каждому производителю двигателей? Нет. Почему бы и нет? Ну, потому что бюджеты могут быть ограниченными, правила могут быть ограничительными, и, конечно же, есть пуристы и традиционалисты.

В случае, если вы планируете участвовать в дрэг-рейсинге, класс, в котором вы участвуете, может не позволять вам использовать роликовый распределительный вал. Что-то вроде классов Pure Stock не позволит использовать роликовый кулачок или любой кулачок, который не находится в диапазоне заводских спецификаций кулачка для вашего двигателя. Это необходимо для обеспечения честности в конкуренции, поэтому, чтобы конкурировать, вам нужно соблюдать правила.

При этом роликовые подъемники предлагают значительные преимущества в мощности, а также более плавную работу двигателя. Одна из причин заключается в том, что роликовые подъемники имеют меньшее трение о распределительный вал, что облегчает вращение кулачка. Кроме того, профили лепестков могут быть гораздо более агрессивными. Кулачок может открывать и закрывать клапаны намного быстрее, что означает, что они также могут дольше удерживать клапан в полном подъеме. Это происходит из-за роликов в нижней части подъемника — гладкая поверхность качения позволяет использовать более агрессивные шлифовки кулачков, поскольку они не царапают и не заедают, как поверхность плоского толкателя.

Но не верьте нам на слово…

От SuperChevy: “ Большое преимущество роликовых кулачков перед своими собратьями с плоскими толкателями заключается не в уменьшении трения, о котором сразу думает большинство людей, а в увеличении скорости толкателя ( т. е. более высокие скорости линейного изменения). Это увеличение скорости — целых 30 процентов — соответствует большей мощности. … Более агрессивная скорость линейного изменения роликовых кулачков обычно требует более высоких нагрузок пружины для управления движением клапанного механизма.

Еще одним важным преимуществом роликового кулачка является повышенная долговечность. Роликовая конструкция имеет гораздо меньше шансов выйти из строя по сравнению с плоским толкателем, поскольку они не так зависят от брызг масла для обеспечения правильной работы. Кроме того, с плоскими кулачками толкателя выбор правильного давления пружины гораздо более важен по сравнению с более щадящей конструкцией ролика. Эта надежность является причиной того, что OEM-производители перешли от плоских толкателей к роликовым кулачкам в серийных автомобилях. Это также то, что делает роликовый клапанный механизм лучшим выбором для уличного двигателя с хот-родом 9.0034 ».

Но это будет стоить тебе…

Основным недостатком здесь всегда считается цена и установка. Там, где вы можете купить комплект кулачка с плоским толкателем примерно за 120 долларов, комплект с роликовым кулачком обойдется вам примерно в 700 долларов. Это также две низкие цены — если вы собираетесь покупать у высококачественных брендов, таких как COMP, вы больше двигаетесь к плоскому толкателю за 180 долларов и ролику за 1000 долларов. Таким образом, вы платите за силу бренда.

Что касается установки, вы, возможно, слышали, что установка роликовых кулачков может быть сложной задачей. «Это правда, что роликовый кулачок и подъемники стоят больше, чем плоский кулачок и подъемник. Но это не обязательно правда, что вам нужно многое изменить в вашем двигателе до запустить роликовый кулачок», — объясняет HOT ROD. «В зависимости от выбранного вами помола, вам может не понадобиться добавлять в двигатель более одной или двух деталей».

Имея это в виду, если вы можете установить плоский кулачок в двигатель, у вас не должно возникнуть особых проблем с установкой роликового кулачка самостоятельно. Клапанные пружины часто меняются (как обычно), и, если двигатель заменяется плоским толкателем, часто требуется фиксатор распределительного вала. Это связано с тем, что разница между характером притирки кулачков не ограничивается только тем, насколько агрессивно эти распределительные валы открывают клапаны.

На распределительных валах с плоскими толкателями лепестки иногда наклонены под небольшим углом к ​​задней части блока. Это делается для того, чтобы подъемник вращался во время работы. Это не только помогает при износе подъемника, но также помогает втягивать кулачок в двигатель при его вращении. Без этой шлифовальной природы кулачок может скользить вперед и назад. Роликовые кулачки не имеют этой конструктивной особенности, и им потребуется фиксатор, чтобы удерживать кулачок на месте.

Цельные или гидравлические

Существует много споров о гидравлических и цельных подъемниках, но есть несколько ключевых факторов, которые играют роль при использовании любого типа подъемника в мире производительности. Твердые подъемники представляют собой простые твердые куски металла, которые перемещаются по поверхности кулачков и работают, чтобы немного больше открыть клапаны двигателя. Гидравлические подъемники предназначены для выполнения той же самой работы, но они перекачивают масло в верхнюю часть клапанного механизма через толкатели.

Гидравлические подъемники требуют минимального обслуживания, и вам не придется тратить много времени на заботы о предварительном натяге, кроме первоначальной установки. (Предварительный натяг — это расстояние, на которое толкатель опускается внутри толкателя. Он важен для обеспечения возможности перемещения толкателей.)

При использовании цельных толкателей время от времени необходимо устанавливать и регулировать зазор клапана. (Зазор клапана — это зазор между коромыслом и концом штока клапана.) Это важная настройка, так как она определяет производительность и срок службы клапанного механизма, а также поддерживает срок службы клапана и его подъем в соответствии с техническими характеристиками кулачка.

Когда использовать гидравлический или массивный

Традиционно считается, что гидравлические подъемники имеют общее слабое место: конструкция насоса. Этот тип подъемника немного складывается, когда кулачок поднимается, а сопротивление коромысла удерживает толкатель на месте. Это создает небольшой буфер, из-за которого они открывают клапаны чуть медленнее, чем твердые толкатели. На уличном транспортном средстве дополнительная защита клапанного механизма оправдывает эту жертву. Однако на высокоскоростных гоночных автомобилях эта потеря отклика может отрицательно сказаться на реальных характеристиках.

Однако важно отметить, что технология подъемников уже не та, что раньше. «Гидравлические роликовые подъемники высокие и тяжелые по сравнению с подъемниками с плоскими толкателями, а также склонны к накачиванию», — говорит SuperChevy. «Но благодаря достижениям в конструкции гидравлических подъемников, а именно подъемникам с коротким ходом, более узким гидравлическим поршневым зазорам и легким компонентам клапанного механизма, многие двигатели, оборудованные гидравлическими подъемниками, могут легко работать при 7000 об/мин и более».

В то время как SuperChevy говорит здесь о роликовых подъемниках, то же самое иногда справедливо и для плоских толкателей. Однако, если вы решите использовать гидравлический подъемник на высокооборотном двигателе, вы должны убедиться, что распределительный вал может работать на оборотах, до которых вы собираетесь дотянуться и коснуться.

Имея это в виду, если вы намереваетесь выйти на более широкие обороты, я буду первым, кто предложит действовать осторожно и просто действовать твердо. Почему? Ну, просто меньше деталей, которые можно сломать. Твердые лифтеры не будут накачиваться или падать, потому что они просто не могут. Я не говорю, что это единственный путь, но когда клапанный механизм движется так быстро, как это будет при 8 000 об/мин, допустимая погрешность становится чрезвычайно малой, и чем меньше задействованных факторов, тем безопаснее можно себя чувствовать.

Когда использовать плоский толкатель

Хотя общепризнано, что роликовые кулачки всегда будут лучше, иногда использование плоского толкателя все же является хорошим выбором. Давайте не будем забывать, что в течение десятилетий распределительные валы с плоскими толкателями были единственным вариантом на рынке, и парни, использующие их, могли легко преодолевать четверть мили, овальную трассу, шоссейные трассы или любой другой тип гоночной трассы на планете.

Итак, роликовые кулачки и подъемники лучше? Да. Но являются ли они единственным вариантом для реальной производительности? Точно нет. Это фантастический вариант, как и плоские толкатели. Кулачки с плоскими толкателями очень просты, и, хотя установка роликовых кулачков не за горами с точки зрения сложности установки, плоские толкатели немного проще в установке.

Не будем также забывать, что их гораздо больше, и у вас больше шансов найти то, что вы ищете на месте. Обслуживание любого из них примерно одинаково с точки зрения процесса. Но если у вас есть проблемы с роликовым кулачком и вам нужно заменить подъемники, вы потратите немного больше денег. По сути, если плоский толкатель — это то, что вы можете себе позволить, или если вы просто предпочитаете его, тогда качайте его и получайте удовольствие.

Мы уверены, что у вас есть свое мнение по этому поводу — взвесьте его ниже.

Нравится:

Нравится Загрузка…

Технология подъемника клапана

Основная функция подъемника клапана довольно проста. Он сидит на распределительном валу и передает движения кулачка вверх через толкатели и коромысла, чтобы открывать и закрывать клапаны. Размер и форма кулачка под толкателем (умноженные на соотношение коромыслов) определяют подъем клапана и продолжительность. Таким образом, подъемник просто следует за движениями кулачка. Но это играет роль в люфте (зазоре) и шуме клапанного механизма.

Область контакта между толкателями и выступами кулачка является самой нагруженной поверхностью внутри двигателя, с давлением от 200 000 до 300 000 фунтов на квадратный дюйм в точке контакта в зависимости от давления пружины клапана! Следовательно, очень важно, чтобы оба компонента имели правильную геометрию (как выпуклую, так и коническую), чтобы обе поверхности имели достаточную твердость, чтобы противостоять преждевременному износу и разрушению, и чтобы точка контакта хорошо смазывалась моторным маслом.

Роликовые подъемники

Большое усовершенствование произошло с изобретением роликовых подъемников. Поместив небольшое колесо на дно подъемника, трение между кулачком и подъемником значительно снижается. Вот почему все современные двигатели с толкателями имеют роликовые подъемники. Роликовые подъемники также позволяют использовать более радикальные профили кулачков с более быстрыми рампами открытия и закрытия, которые обеспечивают более полное открытие клапана для заданного подъема и продолжительности.

Установка колеса в нижней части подъемника также изменяет динамику между подъемником и кулачком. Роликовый подъемник необходимо удерживать в фиксированном положении с кулачком, чтобы колесо плавно катилось по кулачку, поэтому вы не хотите, чтобы подъемник вращался или скручивался.

Если исходный кулачок и подъемники все еще в хорошем состоянии и используются повторно, убедитесь, что все подъемники снова установлены в исходные отверстия (то же место, что и раньше). Однако, если оригинальный кулачок изношен и нуждается в замене, также замените подъемники. Не портите новый или переточенный кулачок, повторно используя изношенные подъемники.

Единственным исключением из этого правила являются роликовые кулачки. Поскольку выступы кулачка плоские, а подъемники имеют ролики, а не выпуклую поверхность, новый роликовый кулачок можно установить на бывшие в употреблении роликовые подъемники, при условии, что все подъемники находятся в хорошем состоянии и не имеют повреждений, точечной коррозии или трещин.

Гидравлические подъемники

Гидравлические подъемники были впервые разработаны еще в 1930-х годах и стали широко использоваться в серийных двигателях в 1950-х годах. Гидравлические толкатели устраняют стук, производимый массивными толкателями, потому что клапанный механизм работает с нулевым зазором (зазором). Цельным толкателям требуется небольшой воздушный зазор между кончиками коромысла и верхними частями штоков клапанов, чтобы компенсировать тепловое расширение двигателя при его нагреве.

Регулировка зазоров имеет решающее значение, поскольку слишком большой зазор делает работу клапанов шумной и снижает подъем клапана, продолжительность и производительность. Слишком маленький зазор также может создать проблемы, поскольку из-за этого клапаны открываются раньше и закрываются позже, что снижает рассеивание тепла через седла клапанов, когда клапаны закрыты. Это может привести к перегреву некоторых клапанов (особенно выпускных клапанов) и выходу их из строя.

Если зазор слишком тугой и полностью закрывается, он может удерживать клапан открытым, вызывая потерю компрессии и, возможно, контакт между клапаном и поршнем.

Гидравлические подъемники устраняют стук и необходимость периодической регулировки за счет поддержания нулевого зазора при работающем двигателе. Они делают это, используя давление масла на подпружиненный плунжер внутри корпуса подъемника. Масло заполняет полость под плунжером при закрытом клапане. Это толкает поршень вверх, чтобы устранить слабину в клапанном механизме и удерживать его в натянутом состоянии.

Односторонний обратный клапан внутри подъемника удерживает давление внутри подъемника, когда клапан открывается. Поскольку масло несжимаемо, масло, оставшееся под плунжером, предотвращает сжатие плунжера, а подъемник действует как твердый подъемник, открывая клапан.

Гидравлические подъемники также бережнее относятся к компонентам клапанного механизма, чем сплошные подъемники, потому что нулевой зазор клапана снижает ударный эффект, возникающий, когда клапаны захлопываются при более высоких оборотах двигателя. Воздушного зазора для заполнения нет, поэтому клапан просто следует за кулачком, когда он закрывается для более мягкой посадки. Это также снижает уровень шума и помогает продлить срок службы компонентов клапанного механизма.

На высокой скорости гидравлические подъемники могут «накачиваться» и удерживать клапаны открытыми, в результате чего клапаны всплывают. Это может произойти, если пружины клапана недостаточно сильны, чтобы поддерживать нормальное управление клапаном, и толкатели пытаются устранить слабину, которой на самом деле нет. Это приводит к чрезмерному удлинению плунжера и препятствует полному закрытию клапана. То же самое может произойти, если масло внутри толкателя не стравливается достаточно быстро между циклами для поддержания нормального зазора клапана.

Гидравлические подъемники представляют собой узлы с точной посадкой. Плунжер плотно прилегает к корпусу, чтобы обеспечить минимальный зазор, поэтому скорость утечки не слишком велика или слишком мала. Вот почему вы никогда не должны смешивать внутренние детали при очистке и восстановлении комплекта гидравлических подъемников. Очистите каждый подъемник отдельно, чтобы сохранить исходные допуски сборки.

Новые конструкции подъемника

Постоянное стремление добиться большей топливной экономичности современных двигателей привело к разработке различных технологий «рабочего объема по требованию», «переменного рабочего объема» или «отключения цилиндров» на некоторых двигателях. По сути, идея состоит в том, чтобы отключить до половины цилиндров двигателя, когда он находится под небольшой нагрузкой, для экономии топлива. Отключение топливных форсунок для отключения определенных цилиндров экономит топливо. Но если клапаны все еще открываются и закрываются, двигатель тратит энергию на прокачку воздуха через мертвые цилиндры. Клапаны также должны быть деактивированы в то же время, чтобы максимизировать экономию энергии.

Деактивация клапанов захватывает воздух в мертвых цилиндрах. Это создает эффект «воздушной пружины», который возвращает почти столько же энергии при ходе поршня вниз, сколько затрачивается при ходе сжатия вверх. Двигатель сжимает воздух во время такта сжатия, а воздух отталкивается назад, когда он расширяется во время хода вниз.

Существуют различные способы деактивации цилиндров, в том числе кулачки с разными кулачками для каждого цилиндра, изменение положения коромысла или использование гидравлических подъемников, которые могут складываться по команде для устранения подъема клапана. Толкатель клапана с регулируемым положением может работать с нормальной высотой плунжера или с уменьшенной высотой плунжера. Для этого требуется вторичное отверстие для подачи масла и клапан для изменения положения плунжера внутри подъемника.

Модуль управления силовым агрегатом (PCM) регулирует давление масла в толкателях с помощью электромагнитных клапанов. При отключении нескольких цилиндров можно использовать несколько соленоидов для управления потоком масла к различным парам толкателей. Проблемы с датчиками двигателя (в частности, MAP, датчиками расхода воздуха и положения дроссельной заслонки), соленоидами управления потоком масла, давлением моторного масла (если двигатель также оснащен масляным насосом переменной производительности), PCM или неисправности проводки могут повлиять на нормальную работу. такой системы.

Советы по сборке

Гидравлические толкатели обычно издают некоторый шум при первом запуске двигателя, но вскоре он должен затихать, когда масло заполняет толкатели, а толкатели расширяются, чтобы уменьшить люфт в клапанном механизме. Некоторые эксперты говорят, что перед установкой гидрокомпенсаторы следует предварительно замочить в масле и прокачать.
