Как высверлить шпильку из блока: Как высверлить шпильку из головки

Содержание

Как выкрутить обломанную шпильку ГБЦ Ланос 1,5 л за 5 минут

Во время ремонта Дэу Ланос с крепким пробегом время от времени возникают сложности с откручиванием резьбовых соединений. Несомненно, это касается всех без исключения автомобилей, но кореец отличился и здесь. В частности, это касается таких запчастей Lanos как головка блока цилиндров и выпускной коллектор.

Почему лопаются шпильки на ГБЦ Дэу Ланос

В действительности причин обломанных шпилек и болтов может быть множество — от криворукой сборки до закисания или прикипания резьбы из-за высокой температуры и наличия на резьбе грязи, а также использования во время сборки неправильной смазки.

В последнем случае, если смазка не предназначена для использования в режиме высоких температур, она больше вредит, чем помогает. Под воздействием температуры консистентная смазка превращается в отличный цементирующий шлак, который делает невозможным дальнейшее использование резьбы.

Однако на головках блока и некоторых других запчастях Дэу Ланос есть тенденция небольшого несовпадения размеров по центрам шпилек и отверстий. Если при комнатной температуре, скажем, коллектор еще с горем пополам можно втиснуть на шпильки, то после многократного нагрева, а тем более, перегрева двигателя, металл расширяется и заклинивает коллектор на шпильках.

Хорошо, если при сборке или при замене прокладки выпускного коллектора мастер смазал резьбу под гайкой термостойкой смазкой. Тогда есть шанс безболезненно открутить гайку и снять коллектор с помощью мощной отвертки или монтажной лопатки.

Если же гайка была закручена на сухую или с неправильной смазкой, она прикипает к шпильке, а при откручивании стремится провернуть саму шпильку. А лучше для выпускного коллектора использовать омедненные гайки, как на фото.

В большинстве случаев это заканчивается заломом шпильки в теле ГБЦ и длительной процедурой извлечения обломка из резьбы. Существует масса способов извлечения остатков шпильки из головки блока или из блока цилиндров. Часть из них предполагает наличие определенных слесарных навыков, часть попроще.

Способ первый. Достаем поломанную шпильку за 5 минут

Этот способ хорош в том случае, когда шпилька не пережата при установке, закручена по резьбе, а залом произошел как раз из-за температурного расширения металла во время откручивания гайки выпускного коллектора.

Если шпилька поломалась, но какая-то часть ее осталась выше привалочной плоскости коллектора, открутить ее будет куда проще. Если же отломалась резьбовая часть, а тело шпильки оказалось глубже плоскости прилегания коллектора, придется повозиться. И первый способ — самый простой, с него и нужно начинать попытки выкрутить остатки шпильки.

Нам пригодится сверло диаметром 3,2-3,5 мм (если диаметр шпильки 6 мм), дрель с регулируемыми оборотами и остро заточенный кернер. Наша задача — спасти резьбу в головке, поэтому на малых оборотах сверлим отверстие в шпильке не глубже 5-7 мм, предварительно хорошо накернив шпильку.

Теперь берем биту Torx T20

и аккуратно, легкими ударами молотка усаживаем ее в проделанное отверстие в шпильке.

Этим самым твердосплавная бита врезается в более мягкий металл шпильки.

Затем плавно проворачиваем против часовой стрелки биту воротком, стараясь не сорвать вновь проделанные углубления.

Как правило, такие попытки заканчиваются успешно и обломок шпильки выходит наружу.

Именно по этим причинам мастера рекомендуют менять шпильки если не при каждой замене прокладки головки блока, то через раз.

Старая шпилька уже имеет усталость металла и склонна к срыву резьбы и заломам.

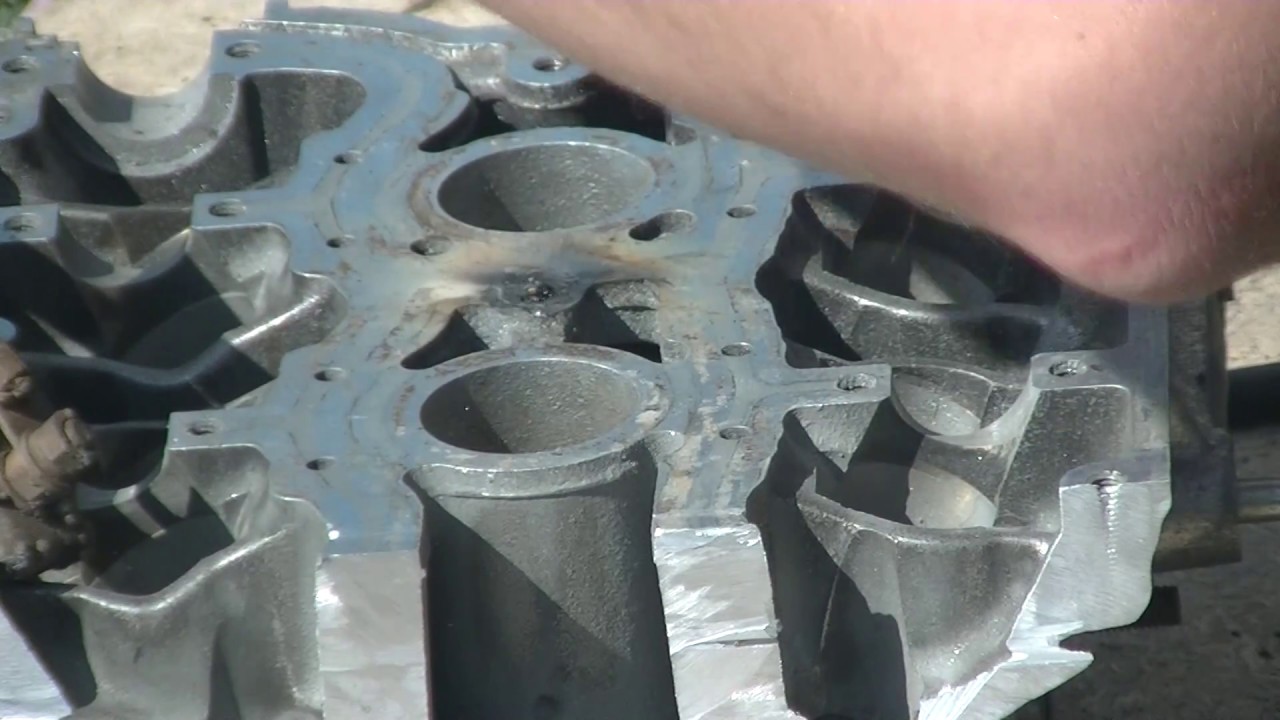

Другие способы извлечения шпильки из блока цилиндров

Резьбовые запчасти Ланоса, относящиеся к блоку цилиндров и головке блока, в большинстве своем имеют резьбы М6 и М8, не самые удобные размеры для извлечения обломков шпилек и болтов, к тому же такие операции требуют точности, хорошего инструмента и опыта в руках.

Еще один несложный способ извлечения обломка шпильки заключается в рассверливании среза шпильки двумя-тремя отверстиями в поперечном направлении. После рассверливания в отверстия, превратившиеся в поперечный паз, вставляется мощная отвертка и с помощью воротка шпилька выкручивается. Перед работой хорошо бы побрызгать на резьбу проникающей смазкой, WD40, например, или в крайнем случае тормозной жидкостью.

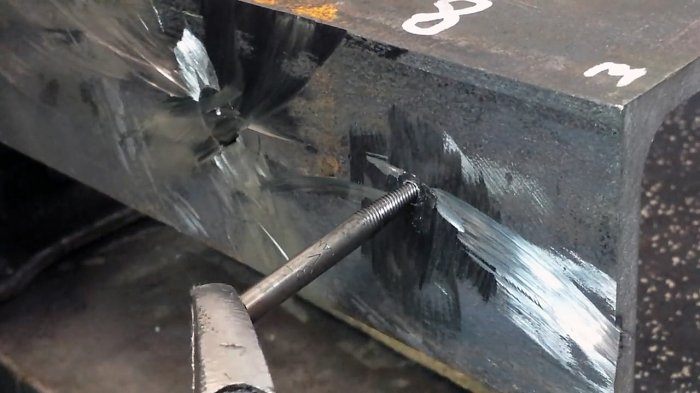

Если есть опыт работы со сваркой, лучше полуавтоматом, обломок шпильки можно нарастить до тех пор, чтобы металл приподнялся над уровнем плоскости ГБЦ, а затем приварить к нему гайку.

Смочив резьбу WD40, можно постараться обычным ключом выкрутить залом.

Как вариант, можно прибегнуть к полному высверливанию отломанной части, но здесь нужна точность и хорошо заправленные сверла. Для высверливания подбираем как минимум три сверла, к примеру, на 3, 4 и 5 мм, при этом важно наметить первое отверстие строго по центру поломанной шпильки.

Затем рассверливаем по очереди каждым из свёрл дрелью на небольших оборотах. Остаток тела шпильки аккуратно удаляется тонкой отверткой, чтобы не повредить внутреннюю резьбу.

Специалисты крайне не рекомендуют использовать различные экстракторы для удаления обломанных шпилек и болтов.

Поскольку в неумелых руках экстрактор сам может сломаться и частично остаться в шпильке, а это поставит крест на дальнейшем восстановлении резьбы и всей ГБЦ или самого блока.



Болт сломался и остался. Выкручивание сломанного болта или шпильки из блока цилиндров и других элементов: решение проблемы

Резьбовые соединения — самые широко применяемые среди разъемных. Они бывают самых разных размеров, винты, болты и гайки присутствуют и в смартфоне и в атомном реакторе. Каждое соединение должно быть затянуто с должным усилием. Иногда резьба забивается грязью или становится жертвой коррозии. При попытке отвернуть соединение предельное усилие превышается, и резьба срывается. Доходит и до разрушения тела крепежных изделий. Для того, чтобы извлечь поврежденную шпильку из корпуса, применяют различные приемы.

Особенности и преимущества шпилек ГБЦ

В любом моторе головка блока цилиндров (ГБЦ) крепится к самому блоку шпильками. Они вворачиваются в блок таким образом, чтобы обеспечить наилучшее и равномерное прижатие ГБЦ к блоку. Качественно обжатая прокладка исключает утечку масла и тосола и проникновение газов из цилиндра в картер двигателя. Крепежные изделия изготавливают из высококачественной стали. Однако со временем резьба на них может подвергнуться коррозии, быть забита различными загрязнениями. Вследствие воздействия высоких температур эти загрязнения спекаются, и гайка «прикипает». При попытке выкрутить такую прикипевшую гайку при превышении предельного усилия либо срывается резьба, либо крепеж обламывается. В обоих случаях требуется заменить обломанную часть.

Перед тем, как выкрутить, следует обильно смочить резьбу жидкостью WD 40 или керосином. В крайнем случае, подойдет и тормозная жидкость. Если под рукой нет специального съемника, можно выкрутить газовым ключом. Тянуть нужно плавно, без рывков. Если сразу выкрутить не удается, следует нанести WD 40 еще раз и подождать 5-10 минут.

После того, как все соединения удалось выкрутить, следует заменить их на новый комплект. Резьбу можно смазать графитовой смазкой — это поможет легко выкрутить детали при необходимости. Далее следует установить ГБЦ по месту и начинать обтягивать гайки согласно схеме из руководства пользователя.

  • Сначала все гайки затягиваются до легкого сопротивления.
  • Ключом с динамометром добиваются паспортного значения усилия затяжки.
  • В последовательности, описанной в руководстве, окончательно обтягивают все гайки.

Гайки тоже можно смазать графитовой смазкой.

Как выкрутить оставшийся обломок

Если шпилька все-таки обломилась — не надо отчаиваться. Чтобы выкрутить обломанную часть, используют несколько приемов. Одни требуют применения промышленного оборудования, для других достаточно несложной оснастки, доступной для домашнего мастера.

Как выкрутить сломанную шпильку

Если остался торчать обломок, то применяют один из приемов:

  • Надевают гайку чуть большего диаметра и приваривают ее. Далее ключом можно вывернуть сломанную шпильку.
  • Приваривают поперечный пруток (арматуру) длиной 30-40 см. Пользуясь им как воротком, можно выкрутить обломок.
  • Напильником затачивают верхушку под квадрат. Теперь обломок можно выкрутить воротком для метчиков.

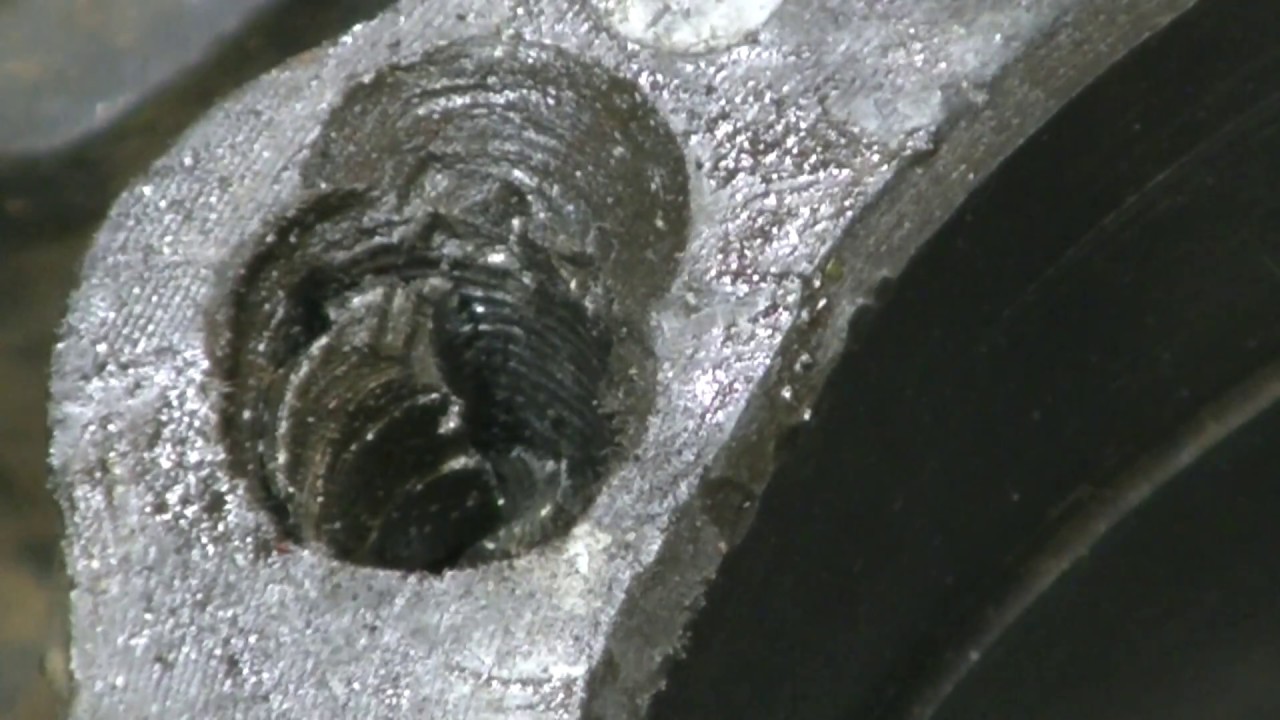

Если же слом произошел заподлицо с поверхностью ГБЦ (или другого агрегата), по обломок придется высверливать.

Перед сверлением следует накрыть ГБЦ плотной тканью, чтобы искры и отходы не попали в цилиндры.

После прохождения отверстия на всю глубину следует выкрутить из него останки высверленного обломка, используя пассатижи или острогубцы. Далее обязательно нужно пройти отверстие комплектом штатных метчиков.

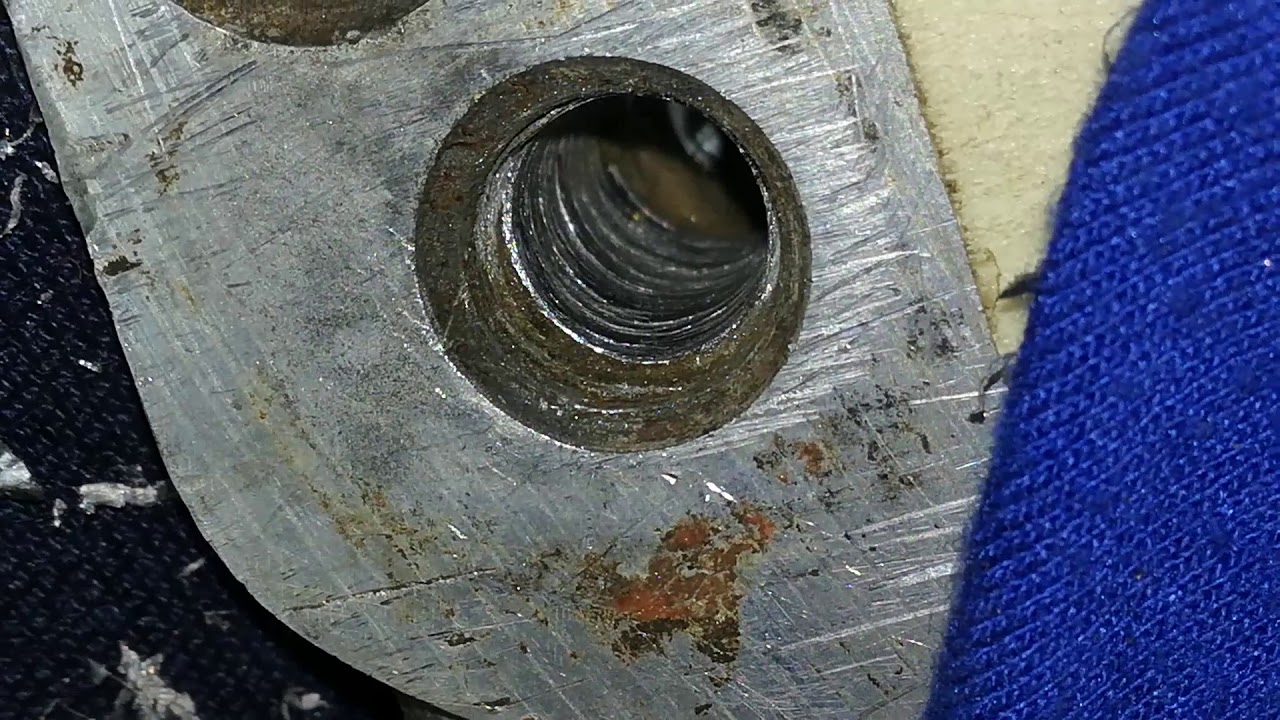

Замена шпильки ремонтной деталью с нарезанием большей резьбы

Если все вышеописанные мероприятия завершились неудачей — есть еще один способ замены. Для этого берется так называемая ремонтная шпилька большего диаметра. На месте старого отверстие сверлится новое, большее. В нем нарезается резьба соответствующими метчиками, и заворачивается ремонтная шпилька. Разумеется, для нее придется взять и соответствующую гайку.

При установке головки нужно быть особо внимательным, чтобы не повредить резьбу на новой шпильке — она будет входить в отверстие на ГБЦ с меньшим зазором, чем штатные.

Вкручивая болт, многие из нас порой сталкиваются с тем, что у болта отламывается шляпка, даже если мы имеем дело с качественным крепежным элементом. И когда такая неприятность случается, не все знают, как выкрутить обломившийся болт без повреждения деталей, которые он соединяет. Есть несколько стандартных вариантов такой ситуации и алгоритмы действий при их возникновении тоже будут стандартными.

Ситуация первая: над поверхностью торчит часть резьбы

Это самый легкий случай. Для решения такой проблемы берем разводной ключ и после соответствующей настройки аккуратно выворачиваем болт. Чтобы вкрученная железка лучше поддавалась, можно взять проникающую смазку и нанести ее на выступающую часть. Затем сделать несколько несильных ударов по обломку – это для того, чтобы смазка получше впиталась внутрь к резьбе. 5-10 минут спустя можно удалять стержень.

Ситуация вторая: болт сломался на одном уровне с поверхностью или даже ниже нее

Но и здесь задача, как вывернуть сломанный болт, вполне выполнима. Решать ее с помощью разводного ключа не стоит – здесь просто не за что ухватиться. Поэтому наберитесь терпения и испробуйте несколько предлагаемых нами алгоритмов действий. Способы решения проблемы более сложны и требуют терпения, однако выполнить их реально.

Можно сделать паз под отвертку: если она обычная, то прорезь должна быть поглубже, а если крестообразная, тогда паз можно не слишком заглублять, ведь у крестообразной отвертки большая, чем у обычной, площадь сцепления с поверхностью. Чаще всего этот метод и разрешает проблему, как выкрутить обломившийся болт.

Но бывают случаи, когда железный стержень намертво заклинило и отвертка с ним не справляется. В таких ситуациях нужно идти на радикальные меры и высверливать в стержне отверстие для болта меньшего размера и делать резьбу в нем.

Такая операция потребует электродрели и набора разного диаметра сверл и метчик. Если вкрутить в обломок небольшой болт, то его будет достаточно просто достать при помощи гаечного ключа. В столь тяжелых случаях этот способ, как правило срабатывает, но здесь нужно помнить: внутри стержня должна быть обратная резьба.

Высверливаем болт по правилам

Не все домашние мастера знают, как высверлить сломанный болт правильно. Между тем нужно соблюдать определенные рекомендации, чтобы не ухудшить положение вещей. Отверстие сверлится предельно аккуратно и точно в центре, иначе вы сорвете резьбу при выкручивании (отметит, что по такому же принципу удаляются сломанные винты, гвозди и шпильки. Если все действия были произведены правильно, любой застрявший крепежный элемент с легкостью извлекается на поверхность.

В сложных случаях отверстие нужно постепенно расширять, используя сверла различного диаметра, от меньшего переходя к большему. Когда стенки стержня истончатся, их можно разбить и вытащить пинцетом.

Сорванную шляпку можно приделать

Это способ из категории «голь на выдумку хитра». Берем гайку, диаметр которой больше диаметра стержня хотя бы на 1 миллиметр и просто привариваем ее к обломку. Во время сварки металл должен, как следует прогреться, расшириться. Соединяем стержень и гайку, получаем узел, который нужно полить водой. Когда узел остынет, можно аккуратно выкрутить обломок.

Таким образом, мы узнали, какие существуют способы для извлечения сломанных крепежных элементов. Надеемся, что они помогут вам самостоятельно решить эту небольшую, но досадную проблему, которая порой возникает в практике домашних мастеров. Но лучше, чтобы вам доставались крепкие и неломкие болты, шпильки и винты.

На заметку: Системы инсталляции viega сегодня пользуются огромным спросом среди потребителей. В интернет-магазине santechshara.com.ua вы сможете купить инсталляции по выгодным предложения. Спешите получить свою персональную скидку. Добро пожаловать!

Видео:Как выкрутить сорванный болт

Читайте еще:

«Все новое это хорошо забытое старое» — так гласит поговорка, и трудно с этим не согласится. Все чаще человек возвращается к знаниям предков и эти знания с каждым днем становятся в

19.03.2019 1619

Автовладельцы часто встречаются с такой проблемой, как поломка болта вне зависимости от марки автомобиля. Любое транспортное средство испытывает серьезные нагрузки, что вызывает неисправности. В процессе ремонта регулярно возникают поломки болтов. И пока они не будут устранены, дальнейший ремонт невозможен.

Так как выкрутить без посторонней помощи?

Причины поломки болтов

Со временем метизы ржавеют или прикипают. Ремонт старых автомобилей усложняется тем, что в них подобные болты встречаются намного чаще. Это объясняется плохой герметизацией и частым воздействием влаги. Больше всего страдает ходовая часть с прилегающими к ней деталями.

Как выкрутить болт

Прежде чем приступить к извлечению испорченного метиза, потребуется подготовить место работы. Для этого используется машинное масло или , которые эффективно удаляют пыль и загрязнения. Также допускается нагрев или удар по крепежному элементу, но таким образом можно легко повредить другие детали.

Есть несколько вариантов, с помощью которых можно аккуратно выкрутить сломанный болт. Метод выбирается в соответствии с типом проблемы.

Обрыв на поверхности

Это самый распространенный тип поломки. При обрыве головки болта не потребуется применять радикальные методы, способные навредить технике. Предварительно необходимо тщательно обработать поверхность керосином для того, чтобы между поверхностями уменьшился контакт. Для извлечения поврежденного крепежного элемента подходят различные инструменты:

  • Если есть возможность зацепиться за выступ на поверхности, то рекомендуется воспользоваться струбцинами, плоскогубцами или клещами. Они позволяют хорошо ухватиться за деталь и вывернуть ее по ходу резьбового соединения, при этом не прикладывать значительных усилий.
  • Менее распространенный вариант — это сварочный аппарат. Чтобы извлечь болт, потребуется приварить к нему деталь в виде рычага. После этого получится выкрутить метиз, не повреждая прилегающие поверхности.
  • Если перечисленные методы не подходят, то можно использовать небольшое сверло. При этом диаметр детали должен быть меньше, чем сечение болта. Потребуется аккуратно высверлить отверстие по центру, в которое вставляется крючок. После этого болт выкручивается намного легче.

В некоторых случаях допускается комбинирование упомянутых способов. Отличительная особенность вариантов извлечения в том, что они не требуют больших усилий и затрат времени.

Обрыв заподлицо

Подобная поломка встречается реже, но является самой трудной. Для определения диаметра отверстия необходимо немало усилий, особенно если крепеж планируется срезать. Сначала потребуется тщательная зачистка поверхности, чтобы правильно рассмотреть зазоры.

Сложностей прибавляется, когда на месте обрыва есть значительные неровности. Затраты времени и сил возрастут, поскольку обработка и выправление дефектов — занятие непростое. Можно пренебречь зачисткой и сразу начать сверление, но это принесет негативные последствия. Перед сверлением используйте керн, чтобы хорошо подготовить место.

Метод высверливания метиза ничем не отличается от предыдущего варианта при обрыве на поверхности.

Болт сломался ниже поверхности

Еще один сложный случай. Если конструкция изготовлена из мягкого металла, процесс требует предельной аккуратности. Необходимо следовать определенному алгоритму действий:

  • с помощью тонкого металлического керна отмечается центральная часть крепежного элемента;
  • возьмите метчик с обратной резьбой, при этом важно соблюдать, чтобы диаметр был меньше сечения метиза;
  • аккуратно высверливается небольшое отверстие, для размещения метчика;
  • вставляется метчик, с помощью которого нарезается резьба, затем необходимо провернуть его;
  • крепежный элемент прокручивается и извлекается.

Не нужно прилагать много усилий, поскольку это приводит к повреждению резьбы и прилегающей поверхности.

Применение экстрактора

Один из самых эффективных способов — это использование специального экстрактора. Инструмент можно найти в различных наборах с разным диаметром. Конструкция представляет собой метчик, на котором предусмотрена коническая насечка и нет продольных пазов.

Перед применением экстрактора потребуется высверлить отверстие по центру метиза. Важно соблюдать соответствие диаметров, иначе не получится вставить инструмент. После подготовки отверстия экстрактор вкручивается и извлекается вместе с болтом.

Все перечисленные способы применяются в зависимости от вида поломки и наличия необходимых инструментов. Если вы часто сталкиваетесь с подобными проблемами, рекомендуется купить набор экстракторов, поскольку это оптимальный вариант извлечения поврежденного крепежного элемента. Конструкция подходит для различных диаметров болта и типа резьбы.

Не забывайте о предварительной обработке поверхности, чтобы уменьшить контакт между деталями и исключить случайные повреждения.


Лично я многократно сталкивался с проблемой, когда ломается болт или шпилька под корень. Причем, я не являюсь каким-нибудь автомехаником или слесарем. Все это говорю к тому, что такое вполне случается и с обычным человеком, кто периодически имеет дело с техникой или другой технической частью.
Ну раз уж вы попали в такую ситуацию, то не стоит отчаиваться — все поправимо. Предлагаю вам семь способов как выйти из подобного положения и освободить резьбу от обломка шпильки или болта.

Подготовка перед выворачиванием обломка

Но не торопитесь сразу приступать к вывинчиванию. Перед этим необходимо принять меры, которые облегчат ваши прилагаемые усилия.
Перво наперво сбрызнем проникающей смазывающей жидкостью место слома. Это может быть любой «жидкий ключ», WD-40. Немного подождем.


Далее, чтобы немного снять внутренние напряжения, газовой горелкой хорошенько прогреем обломок и место вокруг.


Ну а далее перейдем непосредственно в вывинчиванию обломка шпильки или болта.

Первый способ: плоская отвертка и молоток

Это самый простой способ, но он не всегда подходит. Примерно в половине случаем шпилька обламывается с торчащим осколком, за который как раз и можно зацепиться.


Берем плоскую отвертку, упираем её в осколок и ударными движениями под углом в сторону вывинчивания резьбы аккуратно поворачиваем обломок.


Такой метод подходит если не требуется большого усилия для вывинчивания. Если усилия не достаточно, то переходим ко второму способу.

Способ второй: пробуем вывинтить зубилом

Этот способ похож на первый, только вместо отвертки берем зубило. Точно также упираем в оскол и ударными движениями производим выворачивание.


Зубило дает возможность создать большее усилие по сравнению с отверткой.

Третий способ: керн и молоток

Если обломок болта не имеет осколов, или даже обламывание произошло чуть ниже конечной поверхности резьбы, то тут можно попробовать воспользоваться керном.


Упираем керн в поверхность обломка со смещение и ударами под углом производим выворачивание, пока обломок нельзя будет зацепить плоскогубцами или другим инструментом.

Четвертый способ: привариваем гайку сваркой

На мой взгляд это самый действенный и быстрый вариант, но при наличии у вас сварочного аппарата. Суть его состоит в том, чтобы наварить сверху гайку на обломок болта.
Итак, чтобы это сделать берем гайку, но не такого же размера, а на пару единиц больше. То есть, если сломанный болт был на 10, то берем гайку на 12. Нужно это для лучшего и большего места приваривания.


Удерживая гайку кусачками, ставим ее на обломок, но не по центру, а со смещением. Электродом свариваем шпильку с гайкой к одной стороне внутри гайки.
Далее после остывания вывинчиваем обычным гаечным ключом.

Пятый способ: вывинчиваем шпильку экстрактором

Тут также потребуется специализированный инструмент, специально предназначенный вывинчивания сломанных шпилек и болтов — экстрактор.


Керним центр шпильки, чтобы сверло не бегало при начале сверления.


Сверлим отверстие соответствующего диаметра под экстрактор.


Вставляем экстрактор в отверстие и вывинчиваем ключом.

Шестой способ: высверливаем обломок

Способ состоит в том, чтобы подобрать сверло по нижнему диаметру резьбы шпильки и высверлить ее. Очень тяжелый способ, требует сноровки.
Сначала проходимся сверлом меньшего диаметра.


Затем сверлим максимально близким.


Осколки и остатки шпильки выбиваем плоской отверткой.


Такой способ удаления не всегда оправдывает усилия, но вполне заслуживает вашего внимания.

Седьмой способ: высверливаем под чистую и делаем вставку

Самый трудоемкий и затратный способ из всех. Но бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние.
Высверливаем шпильку подчистую вместе с резьбой.


Нарезаем новую резьбу метчиком.


На этом можно закончить, если конструкция позволяет подобрать теперь более толстый болт или шпильку. Если же нет — покупаем вставку или заказываем у знакомого слесаря.
Смазываем внешнюю резьбу фиксатором резьбы и ввинчиваем.


Стачиваем заподлицо.
А каким способом пользовались вы? Напишите в комментариях, я думаю ваш опыт будет интересен! Всего доброго!


Узел восстановлен.

Время чтения: 4 мин.

В процессе ремонта машины владельцы авто нередко сталкиваются с проблемой невыкручивающихся болтов. Ремонтировать автомобиль нужно, а крепежи детали, которую требуется снять, заржавели, закисли. Происходит это по причине воздействия внешних и внутренних факторов: дождя, снега, копоти, скопления масла, окисления и адгезии металлов. Дело осложняется еще и тем, что болты и шпильки автомобильных соединений затягиваются с довольно большим моментом. Проблемная ситуация, если нужно выкрутить сломанный болт из блока двигателя. Ее и следует разобрать подробнее.

Эффективные способы извлечения сломанного болта из блока двигателя

Мало того, что болты закисают, они также могут быть затянуты слишком сильно или закручены не по резьбе. На эксплуатации это может и никак не отразится, но при очередной разборке соединения выкрутить метиз будет трудно. Приходится прикладывать большие усилия. Из-за этого возникают следующие последствия:

  • срывается резьба;
  • крепеж трескается;
  • обламывается шляпка.

По одной или нескольким причинам крепеж не получается выкрутить из посадочного места обычным способом.

Если речь идет о ГБЦ, то здесь используется большой момент затяжки, поэтому и возникают вышеперечисленные последствия. Перед тем как выкручивать сломанный болт, нужно выполнить подготовительные мероприятия:

Очистить сам метиз и площадку вокруг него от скопившегося масла, ржавчины, грязи с помощью металлической щетки и растворителя. Затем соединение следует дополнительно обработать проникающими составами, например WD-40, тормозной жидкостью или чистым машинным маслом. Благодаря этой процедуре болты должны откиснуть.

Если болт сломался выше резьбовой поверхности


Такой случай относится к легкому, потому что выступающая шпилька означает, что болт хотя бы немного выкрутился, а еще это позволяет использовать зажимные инструменты, а также производить другие манипуляции для выкручивания обломка отверткой или с помощью стержня.

  1. Чтобы разбить ржавчину и сорвать метиз, рекомендуется предварительно постучать по крепежу молотком через надставку, нагреть его индукционным нагревателем болтов или паяльной лампой. Прокручивающуюся шпильку выкручивают пассатижами, разводным ключом или другим похожим инструментом.
    При обстукивании не стоит прилагать больших усилий, потому что можно нарушить резьбу в отверстии или повредить другие детали.
  2. Используя ножовку по металлу или болгарку, в обломке также прорезают шлицы под плоскую или крестовую отвертку, а затем выкручивают его.
  3. Если обломок выступает над поверхностью на достаточную высоту, то в теле можно просверлить сквозное поперечное отверстие, в которое затем вставляют толстый длинный гвоздь, металлический стержень или даже отвертку. Выступающие части подручного инструмента позволят не только воздействовать на остаток болта, но и сыграют роль рычага.

Если болт обломался заподлицо с поверхностью или ниже ее


Такой метиз выкрутить сложнее всего. Простые инструменты типа плоскогубцев не подойдут, потому что шпильку не за что ухватить, поэтому используются другие методики: высверливание или наваривание дополнительных деталей. Спорный и не всегда доказывающий свою состоятельность метод – клей типа жидких гвоздей. Надежность фиксации вызывает сомнения, тем не менее, если состав есть под рукой, попробовать его стоит.

Выбор способа определяется по следующим признакам:

  • Если крепеж, до того как обломился, прокручивался, значит, его можно легко выкрутить, но нужно наварить «шляпку».
  • Если метиз крепко посажен, то шпильку придется высверливать.

Ниже будут подробно рассмотрены оба метода.

Извлечение при помощи сварки


Чтобы извлечь болт, который прикипел, из отверстия при помощи сварки, необходимо приобрести метиз подходящего диаметра со шляпкой. Затем новый элемент приваривают при помощи сварочного аппарата к сломанному крепежу. Этот метод подходит, если обломок не заглублен в отверстии.

Эксперты не советуют прилагать чрезмерных усилий при выкручивании метиза, потому что сварочный шов в месте соединения обычно получается хрупким.

Использование дрели и экстрактора

Если обламывается болт в блоке двигателя, то он зачастую повреждается ниже поверхности детали или заподлицо. В таком случае поможет дрель с тонкими сверлами либо экстрактор.

Способы извлечения с помощью дрели:

  1. В теле шпильки высверливают несколько отверстий, а затем соединяют их в одно. Потом, используя отвертку, выкручиваются остатки метиза.
    Сверлить необходимо с осторожностью, чтобы не повредить отверстие в блоке двигателя.
  2. Если под рукой есть подходящий по диаметру метчик для нарезки левой резьбы, то, сделав отверстие сверлом меньшего диаметра в шпильке, следует нарезать внутри нее резьбу. Затем в отверстие вкручивается другой болт, соответственно также с левой резьбой, и с его помощью обломок выходит на поверхность.
  3. Используя несколько сверл от меньшего диаметра к большому, поочередно рассверливают отверстие в шпильке до тех пор, пока стенки не станут максимально тонкими. Остатки метиза пытаются сломать и вытаскивают с помощью пинцета.

Чтобы сверло не уводило, центр следует накернить. Чрезвычайно важно начать сверлить именно по центру, иначе будет повреждена резьба детали. Тогда придется «прогонять» старую резьбу в отверстии или нарезать новую и использовать болты большего диаметра.


Особенно сложно выкрутить каленый болт. Мастера с опытом советуют использовать для этого переточенный победитовый бур по бетону подходящего диаметра.

Практически наверняка удастся выкрутить обломок спиральным экстрактором. Этот инструмент специально предназначен для извлечения обломанных метизов. Он имеет левую резьбу, поэтому при вкручивании инструмента крепеж, наоборот, выкручивается. Чтобы воспользоваться экстрактором, сначала нужно выполнить отверстие в теле болта. Затем вывертыш вкручивается в стержень. На обратной стороне экстрактора имеются грани под гаечный ключ или головку. С помощью этих инструментов и извлекают экстрактор вместе с обломком. Не всегда получается легко удалить остаток стержня с самого инструмента. Обычно с этой целью деталь обстукивают молотком.


Чтобы выбрать наиболее подходящий способ выкручивания болтов из блока двигателя, необходимо учитывать характер повреждения, а также наличие необходимых инструментов и навыков их применения. Нужно действовать аккуратно, чтобы не пришлось восстанавливать посадочные отверстия. Если попытка оказалась неудачной, следует обратиться к более опытным мастерам.

Узнаем как выкрутить сломанную шпильку: полезные советы мастера

Ремонт автомобиля – это далеко не самый простой процесс, и совсем неважно, какой марки автомобиль, и какой у него год выпуска. Все машины каждый день подвергаются серьезным нагрузкам, а значит, поломки неизбежны. Большинство из этих неисправностей рядовой автомобилист с легкостью исправит в гаражных условиях, работая не спеша и аккуратно. Если проявить небрежность в вопросах ремонта автомобилей, то часто можно осложнить ситуацию.

Так случается, что в процессе ремонтных работ при закручивании или откручивании болтов и шпилек срывается резьба. Это очень неприятно, особенно если нет никаких знаний о том, как выкрутить сломанную шпильку. Такая ситуация ставит в тупик любой ремонт. Попробуем разобраться, как выйти из этого неприятного положения. Зачастую крепежные детали ломаются, если мастер крупных размеров и имеет большую физическую силу, а шпилька прикипела или приржавела к резьбе. Речь идет не о тех машинах, которые только-только сошли с конвейеров. Очень часто с подобными проблемами сталкиваются владельцы старых авто, которые хранились и эксплуатировались небрежно. А если говорить еще конкретнее, то скорее всего такая машина хранилась в местах с повышенным уровнем влажности. С водой практически постоянно контактируют детали ходовой части – шпильки колес, ступиц. Поэтому нет ничего удивительно в том, что эти элементы ржавеют. В результате владелец задается вопросом о том, как выкрутить сломанную шпильку из ступицы.

Однако крепежные детали не выкручиваются и ломаются не только из-за влаги, но и из-за высоких температур. Например, нагрев выпускного коллектора может осуществляться до 400 градусов. В результате воздействия высоких температур на протяжении длительного времени шпилька коррозирует.

Как ломаются шпильки?

Ломаться эти крепежные элементы могут по-разному. Наиболее неприятная ситуация, когда их срезает буквально заподлицо. Тогда мастеру приходится задумываться о том, как выкрутить сломанную шпильку, потому что без применения специального инструмента и технологий в данном случае не обойтись.

Значительно лучше, если деталь сломается уже на выходе из резьбы, когда небольшая часть ее «тела» будет видна и останется на поверхности. В этом случае, если болт уже сорван, он будет выворачиваться, и на него можно воздействовать плоскогубцами, отвертками и сваркой.

Эффективные способы борьбы со сломанными болтами и шпильками

Профессиональные слесари знают несколько эффективных методов, как выкрутить сломанную шпильку. Прежде чем приступить к этому делу, необходимо подготовиться. Под этими работами нужно понимать очистку поверхности от грязи и смазки. Резьбовое соединение рекомендуется предварительно обработать WD-40 или обыкновенным машинным маслом. Также можно облегчить ситуацию, если несколько раз ударить молотком по обломку. Часто проблема решается нагревом – шпилька или болт, при условии, что она выглядывает из отверстия, нагревается при помощи паяльника. Тогда ее можно относительно легко извлечь.

Как выкрутить шпильку, если она сломалась выше резьбы

Если в процессе удалось хоть чуть-чуть сорвать резьбу, то есть если крепежный элемент начал выворачиваться, можно попробовать воспользоваться пассатижами или плоскогубцами. Также поможет в этом нелегком деле хороший и мощный разводной ключ. Во втором варианте может потребоваться ножовка по металлу или же болгарка. Иногда подойдет и зубило – главное, не прилагать чрезмерных усилий. Как выкрутить сломанную шпильку колеса таким образом? Проделывают поперечное отверстие для отвертки и выкручивают шпильку этим инструментом.

Если отвертка не помогла, тогда можно воспользоваться сварочным аппаратом. Эта операция выполняется достаточно легко. Подготавливают болт, шляпка которого примерно соответствует диаметру шпильки. Далее болт приваривают к торчащему из отверстия обломку. Затем при помощи ключа и без лишних усилий пробуют вывернуть злосчастную шпильку. Опытные автомеханики говорят, что существуют специальные клеи с агрессивным действием, которые можно использовать в качестве холодной сварки. Но они не всегда эффективны.

Если шпилька сломалась ниже поверхности или в отверстии

В данной ситуации понадобится дрель, тонкое сверло к ней, а также хорошие навыки владения инструментом. Перед тем как выкрутить сломанную шпильку из блока двигателя, необходимо высверлить 2-3 или же больше тонких отверстий в теле шпильки. Затем эти отверстия должны будут соединиться в одно единое. Сюда вставляют отвертку и пытаются выкрутить обломки болта.

Левая резьба в шпильке

Второй метод сложнее. Он применяется, когда невозможно вывернуть сломанную шпильку ни одним из доступных способов. В этом случае принятые меры будут еще более кардинальными. Для этого способа потребуется электрическая дрель, метчик и много времени. Первым делом в шпильке сверлят отверстие – прямо в центре. Затем аккуратно в отверстии метчиком нужно нарезать резьбу.

Отметим важный момент: перед тем как выкрутить сломанную шпильку из головки, убедитесь, что резьба именно «левая». Когда в только что нарезанную деталь будет вкручен новый болт, резьба которого такая же, то в момент, когда он дойдет до конца, сломанная шпилька начнет выворачиваться.

Высверливание

И наконец, третий и самый радикальный способ. Им пользуются для того, чтобы извлечь из отверстия сломанные болты и шпильки. Это высверливание. Метод очень трудный. Он гораздо сложнее всех вышеприведенных и является самым опасным. Существует риск повредить резьбу в отверстии блока двигателя или ГБЦ. Следует надежно удерживать дрель, так как если это блок цилиндров, то существует серьезный риск повредить дорогостоящую деталь. Шпилька зачастую изготавливается из более твердых сортов стали, а головка выполняется из алюминия. Корпус коллектора – чугунный, поэтому он тоже мягче стальной шпильки. Сверло обязательно уйдет от твердой шпильки к более мягкому металлу. Особенно часто это случается, если работа проводится в ограниченном пространстве, а дрель установлена под небольшим углом. Принцип высверливания заключается в следующем: нужно строго в центре шпильки проделать отверстие тонким сверлом, предварительно накернив его, затем в дрель установить более толстое и повторить всю процедуру.

Основное здесь – сверление строго по центру. Когда от тела шпильки не останется практически ничего, стенка станет тонкой. Ее можно будет сломать. Следует очень аккуратно ломать остатки шпильки при помощи предварительно заточенной проволоки или пинцета. Нужно помнить, что любые действия проводятся максимально медленно и аккуратно. Если действовать сгоряча, нужно будет задумываться не о том, как выкрутить сломанную шпильку блока, а еще и о том, как восстановить саму ГБЦ. А это существенные затраты.

Используем кондуктор

Можно значительно упростить операцию высверливания сломанных шпилек. Это актуально для тех, кто часто ремонтирует двигатели. Поможет мастеру простейший кондуктор. Размеры детали берутся с реальных двигателей. На кондукторе, а это металлическая пластина, высверливаются такие же отверстия в тех же местах, что и на головке, а также на коллекторе. Еще в кондукторе делают отверстия для втулок. Они будут удерживать деталь от перемещения на блоке.

С помощью подобных приспособлений можно значительно облегчить выполнение задачи и разобраться с тем, как выкрутить сломанную шпильку из выпускного коллектора высверливанием, не повредив при этом сам коллектор.

Экстракторы

Экстрактор – это специальное приспособление, позволяющие удалить остатки неисправных крепежных элементов или же выкрутить сломанную шпильку. Приспособление очень простое и в то же время гениальное. Для того чтобы извлечь застрявшую или сломанную деталь, нужно ее как-нибудь зацепить, а затем выкрутить. А делается все это очень просто. Требуется просверлить в центре шпильки отверстие, заклинить в нем какой-нибудь инструмент в форме конуса или цилиндра, затем при помощи этого инструмента уже вывернуть болт. Это и есть экстрактор. Данные приспособления значительно облегчают решение таких вопросов, как выкрутить сломанную шпильку из коллектора или из любых других мест.

Существует несколько видов экстракторов:

  • Клиновидные.
  • Стержневые.
  • Спиральные.
  • Винтовые.

Сейчас эти приспособления можно приобрести в наборах, но есть они в продаже и по отдельности. Специалисты рекомендуют использовать именно эти инструменты. Они значительно облегчают решение трудных ситуаций, таких как сломанные болты.

Выбор стали для шпильки

Часто автомеханики сами занимаются изготовлением шпилек. Они рекомендуют делать эти крепежные элементы из таких марок стали: 35, 40, 45, 50, 55, 60. Если изготовить новую крепежную деталь из такого металла, в результате получится изделие с достаточной прочностью на разрыв. Если шпильки будут приобретаться в магазинах, не стоит выбирать самые дешевые или те, которые увидели на прилавке автомагазина. Наиболее надежные изделия имеют номер деталей – 13517010. Предпоследняя цифра говорит о том, что эта шпилька имеет достаточную прочность на разрыв.

Перед тем как вкрутить шпильку…

Чтобы потом не задумываться о том, как выкрутить сломанную шпильку, прежде чем приниматься за работу, рекомендуется смазать деталь графитовой, а лучше медной смазкой. Пусть лучше элемент выкрутится вместе с гайкой, чем сломается. И наконец, резьбу гайки тоже лучше обработать графитовой смазкой. В будущем это исключит обрыв или излом детали.

Как выкрутить шпильку из головки блока цилиндров

Ну прежде всего хотелось бы начать с того, что я как обычно не доверяя всяким СТО и мастерам решил это дело взять под свой контроль. Те кто следит за моим бортовиком, в курсе того, что у меня обломалась шпилька на ГБЦ и ее кусок остался внутри головки, причем вовнутрь на 1-1.5 мм. Принял решение сам разбирать и пробовать своими силами извлекать шпильку. Поехали к другу в гараж на яму, я все это дело аккуратно снял

насколько осталась шпилька внутри, сфотографировать не успел, т.к. не было времени да и не до этого было…
Варить помогал отец моего друга дядь Женя. Изначально были попытки сразу приставить гайку к отверстию и заполнить все отверстие сваркой, но безуспешно, т.к. оно внутри даже не прихватилось… Я предложил накидать понемногу сплава прям на обломанную шпильку внутри. Аккуратными действиями дядь Женя ювелирно прихватил сваркой шпильку, ну и в дальнейшем накидали (соплей) на нее так чтоб можно было прям гайку одеть, так и получилось, одели гайку ну и уже к гайке наварили и заполнили все оставшееся пространство внутри, шпилька выкрутилась легко, мотор был горячий, а гайку поливали сразу холодной водой, чтоб метал немного сжался. Вот что вышло

на фото шпилька уже выкручена на половину, я был очень рад потому, что нас постиг успех!
Хочу отметить, что на СТО мне сказали что работа примерно обойдется в 1000 гривен, придется снимать головку, везти ее на ЮМЗ к токарю а там высверливать шпильку, ппц меня такая перспектива не радовала, т.к. снимать голову я не горел желанием.
Шпильки были куплены от жигулей) Сфотать забыл, так что пардон) Новую шпильку вкрутил, все собрал на место, посидели с другом выпили кофе, потом погонялись с ним на перегонки в 1 ночи, у него тоже Ланос, тож оригинальный, но он почему-то стесняется тут его показывать, заслуживает внимания. Я поехал счастливый домой, принял душ и отключился, а в 6 утра подъем на работу)

ну а тута я собственной персоной)

Всем спасибо за советы в предыдущем посте! ! !
Так что мир всем местным, ну и не забываем поощрить за проделанную работу кому не жалко 😉

Требуется сила коллективного разума!

ГБЦ — правда не от Волги, а от жигулей (но выкрутить всё равно надо, т.к. это остаток запчастей от моей старой шохи)
Вводная:

В ГБЦ была обдомана шпилька М8, заподлицо с поверхностью головки (даже ниже этой поверхности), т.е. ухватиться было не за что.

В шпильке было просверлено отв 4мм насквозь,
Шпильку было решено выкрутить т.н. экстрактором с обратной резьбой.(Харьковского производства, специально купленным в запчастях для удаления обломков шпилек)

Экстрактор сломался в этой шпильке 🙁

Вокруг экстрактора осталось примерно 0,8мм металла шпильки по кругу.

Как теперь всё это хозяйство вытащить?
Пробовал высверливать экстрактор — почти не сверлится.

Есть мысль применить ударную отвёртку.

Есть ещё какие нибудь мысли?

Re:По всей видимости Насквозь просвелил, т.к. изначально планировал напильником 3хгранным, но потом поступила информация об экстракторах — и применил собственно экстрактор.

А как же высверливать бОльшим диаметром, если экстрактор всё равно по центру?? — он плохо сверлится

Случилось так что болт ГБЦ закис и очень тяжело выкручивался из аллюминиевого блока. Длинный болт выкручивать обычной трещоткой уже нет сил, (все равно что гнуть рессору руками) большой рычаг срывника с раскачки на выкручивание и закручивание не дает ни каких надежд на успех. Таким образом болт все же обломился примерно после 5-7 оборотов и в теле блока осталось 65 мм резьбового соединения, глубоко в закромах, так что привариться невозможно.
Использовать экстрактор с левой резьбой в этом случае, значит еще больше усугубить ситуацию. Болт не из самых слабых, и экстрактор так же может обломиться и следующий вариант с высверливанием может быть затруднен еще больше. Высверлить экстрактор у вас не получится.
Сразу преступить к высверливанию болта тоже опасно, есть очень большая вероятность повредить резьбу в блоке, в дальнейшем придется ее полностью высверлить на вертикальном станке и нарезать новую большего диаметра и изготовить ремонтную шпильку.
Но шпилька нам не нужна, нам нужно сохранить все в первозданном виде и с минимальными затратами на ремонт.
Поэтому в дело вступает азотнатная кислота.

дальше буду описывать процесс по мере продвижения.
Цель: просверлить сквозное отверстие диаметром 5мм в болте с резьбой М11*1/25 на сверлильном вертикальном станке, залить азотной кислотой, погнать резьбу.

И так продолжение.

В толстом текстолите на вертикально сверлильном станке просверлил отверстие 4.5мм, этот кусок текстолита буду использовать как направляющая сверла. Потому что было решено сделать все собственно ручно в гаражных условиях.
Для начала накернил и засверлился, чтобы увидеть центр болта и тем самым подогнать сверло на направляющей.

Прижал направляйку старым шатуном.

Высверливал сверлом 4.5 мм с маслом, небольшой дрелью, стружку вытягивал магнитом. Удалось пройти примерно 30мм с направляющей и дальше уже нехватает длинны сверла. Ктому же сверло затупилось (три раза точил) Дальше сверлил без направляющей насквозь. Резьба при этом не пострадала. Немного прошел сверлом 8 мм.

Подготавливил кислоту, в баночку налил воду и столько же азотной кислоты, кислоту понемногу добавляем в воду. Чистая кислота работать не будет.

Воронка из бутылки закреплена пластилином. Шприцем наливал 40-60 кубиков кислоты и менял через час, полтора.

На видео отлично видно как бурно протекает реакция окисления с азотной кислотой концентрации 50%

Как выкрутить сломанный болт из блока двигателя: популярные способы

На чтение 5 мин. Просмотров 3.7k. Обновлено

В процессе ремонта машины владельцы авто нередко сталкиваются с проблемой невыкручивающихся болтов. Ремонтировать автомобиль нужно, а крепежи детали, которую требуется снять, заржавели, закисли. Происходит это по причине воздействия внешних и внутренних факторов: дождя, снега, копоти, скопления масла, окисления и адгезии металлов. Дело осложняется еще и тем, что болты и шпильки автомобильных соединений затягиваются с довольно большим моментом. Проблемная ситуация, если нужно выкрутить сломанный болт из блока двигателя. Ее и следует разобрать подробнее.

Эффективные способы извлечения сломанного болта из блока двигателя

Мало того, что болты закисают, они также могут быть затянуты слишком сильно или закручены не по резьбе. На эксплуатации это может и никак не отразится, но при очередной разборке соединения выкрутить метиз будет трудно. Приходится прикладывать большие усилия. Из-за этого возникают следующие последствия:

  • срывается резьба;
  • крепеж трескается;
  • обламывается шляпка.

По одной или нескольким причинам крепеж не получается выкрутить из посадочного места обычным способом.

Если речь идет о ГБЦ, то здесь используется большой момент затяжки, поэтому и возникают вышеперечисленные последствия. Перед тем как выкручивать сломанный болт, нужно выполнить подготовительные мероприятия:

Очистить сам метиз и площадку вокруг него от скопившегося масла, ржавчины, грязи с помощью металлической щетки и растворителя. Затем соединение следует дополнительно обработать проникающими составами, например WD-40, тормозной жидкостью или чистым машинным маслом. Благодаря этой процедуре болты должны откиснуть.

Если болт сломался выше резьбовой поверхности

Такой случай относится к легкому, потому что выступающая шпилька означает, что болт хотя бы немного выкрутился, а еще это позволяет использовать зажимные инструменты, а также производить другие манипуляции для выкручивания обломка отверткой или с помощью стержня.

  1. Чтобы разбить ржавчину и сорвать метиз, рекомендуется предварительно постучать по крепежу молотком через надставку, нагреть его индукционным нагревателем болтов или паяльной лампой. Прокручивающуюся шпильку выкручивают пассатижами, разводным ключом или другим похожим инструментом.
    При обстукивании не стоит прилагать больших усилий, потому что можно нарушить резьбу в отверстии или повредить другие детали.
  2. Используя ножовку по металлу или болгарку, в обломке также прорезают шлицы под плоскую или крестовую отвертку, а затем выкручивают его.
  3. Если обломок выступает над поверхностью на достаточную высоту, то в теле можно просверлить сквозное поперечное отверстие, в которое затем вставляют толстый длинный гвоздь, металлический стержень или даже отвертку. Выступающие части подручного инструмента позволят не только воздействовать на остаток болта, но и сыграют роль рычага.

Если болт обломался заподлицо с поверхностью или ниже ее

Такой метиз выкрутить сложнее всего. Простые инструменты типа плоскогубцев не подойдут, потому что шпильку не за что ухватить, поэтому используются другие методики: высверливание или наваривание дополнительных деталей. Спорный и не всегда доказывающий свою состоятельность метод – клей типа жидких гвоздей. Надежность фиксации вызывает сомнения, тем не менее, если состав есть под рукой, попробовать его стоит.

Выбор способа определяется по следующим признакам:

  • Если крепеж, до того как обломился, прокручивался, значит, его можно легко выкрутить, но нужно наварить «шляпку».
  • Если метиз крепко посажен, то шпильку придется высверливать.

Ниже будут подробно рассмотрены оба метода.

Извлечение при помощи сварки

Чтобы извлечь болт, который прикипел, из отверстия при помощи сварки, необходимо приобрести метиз подходящего диаметра со шляпкой. Затем новый элемент приваривают при помощи сварочного аппарата к сломанному крепежу. Этот метод подходит, если обломок не заглублен в отверстии.

Эксперты не советуют прилагать чрезмерных усилий при выкручивании метиза, потому что сварочный шов в месте соединения обычно получается хрупким.

Использование дрели и экстрактора

Если обламывается болт в блоке двигателя, то он зачастую повреждается ниже поверхности детали или заподлицо. В таком случае поможет дрель с тонкими сверлами либо экстрактор.

Способы извлечения с помощью дрели:

  1. В теле шпильки высверливают несколько отверстий, а затем соединяют их в одно. Потом, используя отвертку, выкручиваются остатки метиза.
    Сверлить необходимо с осторожностью, чтобы не повредить отверстие в блоке двигателя.
  2. Если под рукой есть подходящий по диаметру метчик для нарезки левой резьбы, то, сделав отверстие сверлом меньшего диаметра в шпильке, следует нарезать внутри нее резьбу. Затем в отверстие вкручивается другой болт, соответственно также с левой резьбой, и с его помощью обломок выходит на поверхность.
  3. Используя несколько сверл от меньшего диаметра к большому, поочередно рассверливают отверстие в шпильке до тех пор, пока стенки не станут максимально тонкими. Остатки метиза пытаются сломать и вытаскивают с помощью пинцета.

Чтобы сверло не уводило, центр следует накернить. Чрезвычайно важно начать сверлить именно по центру, иначе будет повреждена резьба детали. Тогда придется «прогонять» старую резьбу в отверстии или нарезать новую и использовать болты большего диаметра.

Особенно сложно выкрутить каленый болт. Мастера с опытом советуют использовать для этого переточенный победитовый бур по бетону подходящего диаметра.

Практически наверняка удастся выкрутить обломок спиральным экстрактором. Этот инструмент специально предназначен для извлечения обломанных метизов. Он имеет левую резьбу, поэтому при вкручивании инструмента крепеж, наоборот, выкручивается. Чтобы воспользоваться экстрактором, сначала нужно выполнить отверстие в теле болта. Затем вывертыш вкручивается в стержень. На обратной стороне экстрактора имеются грани под гаечный ключ или головку. С помощью этих инструментов и извлекают экстрактор вместе с обломком. Не всегда получается легко удалить остаток стержня с самого инструмента. Обычно с этой целью деталь обстукивают молотком.

Чтобы выбрать наиболее подходящий способ выкручивания болтов из блока двигателя, необходимо учитывать характер повреждения, а также наличие необходимых инструментов и навыков их применения. Нужно действовать аккуратно, чтобы не пришлось восстанавливать посадочные отверстия. Если попытка оказалась неудачной, следует обратиться к более опытным мастерам.

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

35.32%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

16.67%

Показать результаты

Проголосовало: 252

Оцените полезность статьи, нам будет приятно 🙂

Зачётно347Не очень148

Как закрепить шпильку в блоке двигателя

Двигатель автомобиля – одна из важных частей, требующая постоянного внимания. Головка блока цилиндров – это, пожалуй, самая уязвимая его часть. При возникновении неисправностей, может потребоваться значительный ремонт, вплоть до капитального. Даже оборванные шпильки принесут массу неприятных моментов.

Особенности и преимущества шпилек ГБЦ

Практически каждое авто, для крепления головки блока, оснащают именно шпильками, а не серийными болтами. Сталь, использующаяся для их изготовления, позволяет значительно повысить уровень обтяжки прокладки под головку двигателя. При этом обеспечивается надежное уплотнение прокладки и устраняется вероятность протечек масла и охлаждающей жидкости.

При долгом использовании из-за старения металла эта запчасть головки блока цилиндров требует замены. Возможна поломка при снятии головки. Работа достаточно кропотлива и требует больших затрат сил.

Выполнение всех работ необходимо проводить поэтапно и соблюдать некоторые рекомендации.

Замена шпильки

Плановую замену шпилек и ремонт головки лучше проводить одновременно. При простой замене, пред тем как выкрутить ее следует смочить тормозной жидкостью или ВДшкой. Откручивать следует специальным вывертышем шпилек или газовым ключом. Выкручивание, особенно вначале, следует проводить плавно, без рывков.

Если не хватает усилия, можно использовать удлинитель. Здесь важно чувствовать усилие и не пропустить момент, когда шпилька начнет скручиваться и ломаться. При первых признаках, лучше нанесите еще раз тормозную жидкость и дайте ей постоять. Займитесь следующей деталью. Шпилька выкручена, переходите к следующей. После откручивания всех шпилек возвращаемся к закисшей детали.

Пытаемся выкрутить ее. Может получиться, но нередко такая деталь обламывается. Если получилось, устанавливаем головку с прокладкой на место и начинаем затягивать гайки по схеме, соблюдая момент обтяжки:

  1. Сначала подтягиваем каждую гайку, идя по кругу специальным ключом с динамометром;
  2. Затем проходим несколько раз после небольшого перерыва для уплотнения прокладки;
  3. Делаем окончательную обтяжку гаек. Момент затяжки ГБЦ для разных моделей двигателей разный, это значение лучше узнать из руководства по ремонту.

Как выкрутить оставшуюся в блоке резьбу?

Здесь есть два варианта, но каждый из них начинается с высверливания обломка. Для этого, следует укрыть блок двигателя плотной тканью для предотвращения попадания в двигатель искр и грязи, затем подрезаем болгаркой верхнюю часть и накерниваем ее строго посередине.

Высверливание резьбы обломавшейся шпильки

Сверлом немного меньшего диаметра высверливаем обломки на сверлильном станке, а чаще всего электродрелью. Здесь очень важно держать инструмент строго вертикально, без перекоса. Доходим до края обрезка и пробуем выкрутить остаток резьбы. Для этого перед тем как выкрутить можно попробовать прогнать ее метчиком или попытаться тонким зубилом забить вовнутрь кромку металла, освобождая нитки резьбы.

Если вас постигла неудача при откручивании или сверлении, необходимо переходить ко второму варианту.

Замена шпильки ремонтной деталью с нарезанием большей резьбы

Перед выполнением работ необходимо приобрести ремонтную шпильку. Ремонтная шпилька – это деталь, с одной стороны которой накатана резьба для накручивания гайки, а другая имеет большую резьбу.

Для примера, шпилька на Ваз с резьбой М-8. На ремонтной, с одной стороны будет резьба М-8, а на другой лучшим вариантом будет накатка резьбы М-9. При таком варианте сверлом 7,8 мм прогоняем наше отверстие с обломком. Очищаем отверстие от остатков старой резьбы. Машинным метчиком М-9 нарезаем резьбу и накручиваем ремонтную шпильку. Дальше устанавливаем головку.

По такому же алгоритму можно заменить обломок свечи зажигания. Ремонт свечного отверстия и доставание обломанной свечи проводится в несколько этапов. Как выкрутить обломанную свечу, вам расскажет на Ютубе множество видеороликов. Сначала попытаемся открутить обломок. Как правило, она ломается сразу за шестигранником, поэтому смачиваем ВД-40 или тормозной жидкостью резьбу и даем постоять. Затем специальным ключом с динамометром выкручиваем обломок.

Получилось – хорошо. Нет, в этом случае обращаемся к токарю для вытачивания футорки. Пока она делается, подводим поршень под это отверстие для перекрытия канала и предотвращения пропадания в картер стружки и грязи. Высверливаем большее отверстие, нарезаем резьбу и закручиваем футорку. Внутренняя резьба сделана под вашу свечу, в нее закручиваем свечку и пользуемся автомобилем.

Выполнив все работы по замене, ремонту и нарезанию внутренней резьбы на двигателе вашего авто, вы получаете новые знания и умения, а также экономите семейный бюджет.

Ремонт резьбового отверстия (восстановление повреждённой резьбы)

Наша компания не занимается восстановлением резьбы. Данная статья служит исключительно для ознакомления с процессом восстановления резьбы. В наших магазинах вы можете купить футорки (резьбовые вставки) , сверла , метчики , наборы для восстановления резьбы .

Информация предназначена для лиц, производящих ремонт в условиях личного гаража, и автосервисов. В соответствии с этим выстроен текст и даны рекомендации. Применение данного метода на производственных предприятиях предполагает использование специфических инструментов и устройств, и другой технологии.

Способ восстановления резьбы

Повреждённую резьбу можно полностью восстановить по следующей технологии:

1. Рассверлить резьбовое отверстие до диаметра, указанного в приведённой ниже таблице
2. Нарезать в нём резьбу особого профиля специальным метчиком
3. Ввернуть в полученную резьбу спиральную ремонтную вставку (футорку из прочной нержавеющей стали, с помощью специального инструмента.

После такой операции резьба становится более прочной, чем первоначальная в исправном состоянии. Этот эффект особенно заметен, когда резьба выполнена в мягком материале, например, алюминии. При срыве болта (шпильки) в резьбовой вставке эффект “закусывания” отсутствует. Сорванный болт (шпильку) можно легко вывернуть.

Посмотрите видео, как используется резьбовая вставка

Какие возможности есть у резьбовых вставок

Особенно актуален этот способ для восстановления резьбовых отверстий в корпусных деталях автомобильных двигателей, например, свечного отверстия. Резьба под свечу становится очень прочной и надёжной.

Резьбовая вставка вкручена

Резьбовая вставка вкручена

Если сорвана резьба под шпильку , иногда рассверливают её, и нарезают резьбу следующего размера. В таком случае приходится применять ступенчатую шпильку неизвестного происхождения, сомнительного качества. Да и не всякую ступенчатую шпильку найдёшь в нужный момент. Если же отремонтировать отверстие с применением резьбовой вставки , остаётся возможность применить штатную, фирменную шпильку.

Ещё одно применение ремонтных резьбовых вставок – в латунных гайках выхлопного коллектора . Получается гайка, совмещающая очень прочную резьбу и свойство не «пригорать» к шпилькам.

Владельцам некоторых иномарок стоит обратить внимание и на возможность замены резьбы М12 х 1,5 на резьбу М12 х 1,25. Нередко случается, что болт с такой резьбой повреждён, а найти его в розничной сети в вашем городе практически невозможно (в нашем магазине есть такие болты ). Токарь приличный болт не выточит, т.к. резьба на заводских болтах формируется давлением (накаткой), что обеспечивает необходимую прочность. А на токарном станке резьба получается резцом, при этом волокна стального прутка перерезаются и витки резьбы не могут нести необходимой нагрузки.

Если заменить резьбу в корпусной детали на более распространённую в России М12 х 1,25 , появляется возможность подобрать болт необходимых размеров и прочности в ассортименте Российских и Европейских производителей автомобильного крепежа, представленных в нашем каталоге.

Видео – как работает резьбовая вставка, демонстрация

Какие инструменты применяются при восстановлении резьбы

№ п/п Размеры восстанавливаемой резьбы Диаметр сверла
1 М5 х 0,8 5,2
2 М6 х 1 6,3
3 М8 х 1 8,3
4 М8 х 1,25 8,4
5 М10 х 1 10,25
6 М10 х 1,25 10,4
7 М10 х 1,5 10,5
8 М12 х 1,25 12,25
9 М12 х 1,5 12,5
10 М12 х 1,75 12,5
11 М14 х 2 14,5
12 М14 х 1,5 14,5
13 М14 х 1,25 (под свечу) 14,25

Для ремонта свечного отверстия рекомендуется метчик ступенчатый. Он центрируется в старом отверстии своей заходной частью, и сразу нарезает новую резьбу, минуя операцию рассверливания.

Ступенчатый метчик существенно уменьшает риск порчи свечного отверстия, но он заметно дороже обычного.

Для удлинения метчика при ремонте глубоко утопленного свечного отверстия можно использовать обычную торцовую двенадцатигранную головку на 10 с соответствующим инструментом.

3. Шпиндель (инструмент для вворачивания вставки)

Рабочая часть шпинделя похожа на резьбовую часть болта, с зацепом на торце.

Вставка представляет собой спираль ромбовидного профиля.

На одном конце её имеется поводок, за который вставка вращается шпинделем.
Вставки имеют разные длины.

Описание технологии восстановления резьбы

Внимание: эта технология применяется для ремонта резьбовых отверстий в бытовых, гаражных условиях.

1. Рассверлить отверстие. Периодически вынимать сверло из отверстия и обмакивать его конец в ёмкость с моторным маслом. Желательна минимальная скорость вращения сверла.
2. Нарезать метчиком резьбу под вставку. В процессе работы необходимо постоянно подавать в зону резания моторное масло, например из медицинского шприца, особенно при работе с алюминием. Иначе резьба может получиться «рваной», шероховатой, а на метчик налипнет алюминий.
Если отверстие глухое — вместо моторного масла лучше применить смазку, например Литол. Ею нужно обмазать рабочую часть метчика, чтобы стружка не сыпалась в отверстие, а прилипла к метчику.
3. Промыть полученную резьбу керосином.
4. Надеть вставку на шпиндель, ввести в зацепление поводок и зацеп.

Нужно иметь в виду, что вставка несколько больше шпинделя, она не сидит на нём плотно, а свободно болтается. При вкручивании в отверстие вставка сжимается и тем самым закрепляется в отверстии. Вставку вворачивать до тех пор, пока её задний конец не углубится в отверстие на 1/4 шага резьбы. После этого вывернуть шпиндель и отломить поводок вставки, надавив на него подходящим стержнем. Для этого на витке за поводком имеется риска, по которой и отломится поводок. Примечание:При использовании ступенчатого метчика пункт 1 исключается.

Наша компания не занимается восстановлением резьбы. Данная статья служит исключительно для ознакомления с процессом восстановления резьбы. В наших магазинах вы можете купить футорки (резьбовые вставки) , сверла , метчики , наборы для восстановления резьбы.

Вопрос такой, когда ставил ГБЦ, одна из шпилек была потянута и закрутить до конца не смог, ее начинало вытягивать по резьбе. Слышал, что вроде есть ремонтные шпильки с увеличенной резьбой. Пользовался ли кто такими шпильками и есть ли они на самом деле?

есть такие, но я нашел только у токарей на СТО занимающимся ремонтом двигателей, у них резьба идет на 14 мм но только та часть шпильки которая вкручивается в блок, в остальном все стандартно

да на здоровье дружище)))

А у нас такие в магазинах продаются 80 руб шт

Именно ремонтные, увеличенные?

да ремонтные увеличенные и резьба на них другая гораздо больше но только стой стороны которой они в блок вкручиваются а верх такой же как у родных сам недавно покупал. Но надо посмотреть что у тебя не ремонтные потянуло

потеплее станет выкручу, щас морозы у нас…зима.

У меня была такая тема с двигателем 24-10. Оказалось что одна из шпилек была не на 11мм, а на 10, при этом «на ощупь» она твердо сидела на резьбе, а по факту втихаря сдвигалась. В результате пробило прокладку и после замены прокладки во время протяжки она и вышла из блока. Снял со старого блока шпильку на 11, поставил с резьбовым герметиком и все! Проблема отпала! Так что проверь все шпильки на «одинаковость» диаметра. Остальное все уже посоветовали.

В том и дело, что у меня тоже шпильки на 11. Вытягивается только одна шпилька, потеплее будет, выкручу ее и замерю. Про герметик как то сомнения беру, что удержит он, нагрузки уж очень большие.

Если 10-ю шпильку поменять на 11-ю, то вполне себе нормально должно нагрузку держать, а «герметик» (анаэробный фиксатор резьбовых соединений) нужен для пущей уверенности в том, что шпилька не отвернется по ослабленной резьбе. Так что родная 11-я шпилька, встав на свое место, по идее, прижиться должна вместо 10-й (если только там действительно на 10мм стоит). А если родную 11-ю резьбу так раздолбало, то дальше только на 12 вкручивать, либо, действительно «последний ремонт» 14-11.

Поксипол — это холодная сварка?

Там резьбу не нарежешь, места под сверло или метчик совершенно нет. Разбирать надо.

Если этот поксипол натолкать в отверстие и закрутить болт в незастывшую массу, держать должно будет (cоответственно, после того, как оно там застынет)?

QUOTE (ignat @ Mar 18 2018, 17:24)
Поксипол — это холодная сварка?

Там резьбу не нарежешь, места под сверло или метчик совершенно нет. Разбирать надо.

Если этот поксипол натолкать в отверстие и закрутить болт б незастывшую массу, держать должно будет?

Промой/продуй отверстие, обезжирь обе поверхности, зубочисткой нанеси изнутри и на поверхность болта, закрути болт.
Через 15 минут будет готово, а через несколько часов можно нагружать по полной.

Держит лучше всего что только пробовал — 100%

QUOTE (никсам @ Mar 18 2018, 19:33)
Вместо болта шпильку на фиксатор резьбы до упора, пару витков должно остаться, а сверху гайкой.
QUOTE (Фил-2000 @ Mar 18 2018, 20:02)
Поксипол — обычная быстроотверждаемая эпоксидка. Если есть перепады температуры — отслоится.
Есть решение с анаэробными перманентными фиксаторами резьбы, от Хенкель, кажись,
QUOTE
Или — ремонтная развёртка и вкручивание «пружинки».
QUOTE (никсам @ Mar 18 2018, 20:10)
М6 затягивать сильно не нужно, тем более алюминий, где то 10 Н.м, а фиксатор «разборный» добавляет +10 Н.м

Там этот М6 держит торсионную пружину, т.е. одно её «плечо». Пружина достаточно тугая. Возможно, даже, что я сорбал резьбу не потому (или не только потому) что болт пошёл криво, а и потому что пружину «дожимал», закручивая болт.

Может и бпрямь шпильку вкрутить на поликсолобразное, а пружину уже гайкой?

QUOTE (Фил-2000 @ Mar 18 2018, 21:02)
Поксипол — обычная быстроотверждаемая эпоксидка. Если есть перепады температуры — отслоится.
QUOTE (Волгоградец @ Mar 19 2018, 08:16)
А ты пробовал?

Да, пробовал. Может, обезжирил не очень удачно, не знаю.

QUOTE (Волгоградец @ Mar 19 2018, 08:16)
У меня уже лет 5, кусок впускного коллектора не отслоился и не отвалился!

Удивительно! Коэффициенты расширения-то совсем разные у материалов быть должны!

Игнат, можно еще вот такую шляпу попробовать. Пишут, что даже выкручивать/закручивать можно после. Но не поручусь, так как сам не использовал.

Если выкручивать не нужно — можно вот такой клей. Мне холодильных дел мастер вещал, что он им трубки алюминий-медь в стык клеит, и годами они держатся. Но — тоже не поручусь, так как это всё с чужих слов.

QUOTE (ignat @ Mar 18 2018, 21:47)
Может и бпрямь шпильку вкрутить на поликсолобразное, а пружину уже гайкой?
QUOTE
Поксипол — обычная быстроотверждаемая эпоксидка. Если есть перепады температуры — отслоится.

Когда-то выгнил и отвалился кусок в металлической трубе СО,что идет по всему моторному.
Не помню фирму-производитель:в пластиковой тубе было вещество серо-чёрного цвета,которое нужно было отрезать по нужной длине и хорошенько размять перед применением !
Вот им я и замазал эту дырень-сначала просто чтобы доехать до дома около 100 км!
Но поскольку заказанную деталь пришлось ждать то ли 7,то ли 10 дней-ещё по городу накатал за это время столько же.
Сначала под капот чуть ли не через пару км лазил посмотреть,потом освоился-эта штука держала насмерть !
После замены трубки на новую попробовал её оторвать:в итоге вырвал вместе с металлом !
Так что я бы этот вариант не отметал так сразу.

QUOTE
Мне холодильных дел мастер вещал, что он им трубки алюминий-медь в стык клеит, и годами они держатся. Но — тоже не поручусь, так как это всё с чужих слов.

А вот таким «дел мастерам» я бы без оглядки не доверял-нет у них интереса всё на века делать !
Да и пара АЛЮМИНИЙ-МЕДЬ как бы на это намекают.

QUOTE (Michalytsch @ Mar 19 2018, 10:12)
Не помню фирму-производитель:в пластиковой тубе было вещество серо-чёрного цвета,которое нужно было отрезать по нужной длине и хорошенько размять перед применением !

Что-то типа вот такого, я полагаю.

QUOTE (Michalytsch @ Mar 19 2018, 10:12)
Да и пара АЛЮМИНИЙ-МЕДЬ как бы на это намекают.
QUOTE (ignat @ Mar 18 2018, 17:17)
Сорвана резьба в алюминиевой детали. М6 или М5, длина болта милиметров 12.

Пробуй применить саморез(с 6-ти гранной головкой) вместо болтика.

Саморезов сразу купи несколько штук. Чтобы оличались немного по наружному диаметру резьбы.
И таким способом:
1. можно нарезать новую резьбу(самим саморезом), с минимальным усилием
2. можно подобрать саморез, который будет «сидеть» наиболее крепко.

З.Ы. делал такое в безвыходном положении. Саморез Держит очень крепко (в АЛ)

QUOTE (kudrik @ Mar 19 2018, 09:45)
Пробуй применить саморез(с 6-ти гранной головкой) вместо болтика.

Саморезов сразу купи несколько штук. Чтобы оличались немного по наружному диаметру резьбы.
И таким способом:
1. можно нарезать новую резьбу(самим саморезом), с минимальным усилием
2. можно подобрать саморез, который будет «сидеть» наиболее крепко.

З.Ы. делал такое в безвыходном положении. Саморез Держит очень крепко (в АЛ)

Из недостатков, пожалуй, только то, что саморез может обломитсья при закручивании, или, если держать не будет, то тогда точно всё разбирать и решать вопрос «правильным» путём.

p/s про поксипол кстати испытывал сабж в течение двух лет в результате неудачного эксперимента с газовым инжектором. Вместо штуцеров ввернутых во впуск закрутил резьбовые заглушки на поксипол. Когда коллектор сдавал в цветмет часть выкрутилась хорошо а часть просто намертво сидела и ни в какую. Видимо зависит от тщательности размешивания клея.

В любом случае следующий коллектор делали методом сварки ))))))))

Как вывернуть обломанную шпильку из блока двигателя

Большинство водителей, самостоятельно ремонтирующих свои автомобили, сталкивались с необходимостью высверливания обломанной шпильки, например выпускного коллектора. Ведь шпильки крепления выпускного коллектора легко ломаются, так как они работают в тяжёлых условиях — температура выпускного коллектора достигает 400 градусов. И от постоянного нагрева и охлаждения, материал шпилек корродирует, и продукты коррозии работают не хуже хорошего клея, намертво схватывая резьбовое соединение гайки и шпильки. К тому же металл шпильки становится хрупким и часто она обламывается. В этой статье будет описано как высверлить обломанную шпильку, и как сделать для облегчения высверливания в труднодоступном месте несложное приспособление — простейший кондуктор.

Опытный автовладелец всегда старается предотвратить процесс закисания гаек и шпилек, например заказав более высокие гайки из нержавейки или латуни, закрывающие всю резьбу на шпильке. А некоторые вкручивают колпачковые гайки, которые сейчас уже есть в продаже. Кроме того, резьба смазывается графитной смазкой, которая уменьшает риск пригорания и прикипания резьбы крепежа.

И перед отворачиванием гайки, резьбовое соединение рекомендуется смочить проникающей жидкостью, например распространённой «вэдэшкой»(WD 40), можно тормозной жидкостью, керосином, соляром, или хотя бы уксусом. Если и это не помогает открутить прикипевшую гайку, тогда желательно нагреть её небольшой газовой горелкой, или хотя бы термофеном.

Но всё таки температура нагрева коллектора и выпускной трубы, делает своё дело, и металл шпильки, при длительной работе в условиях высокой температуры и вибраций, изменяет свои свойства, и далеко не в лучшую сторону. В теле шпильки появляются микротрещины, и в итоге, даже не сильно надавив на гаечный ключ, гайка даже и не думает отворачиваться, а шпилька легко «срезается».

Когда обломана даже одна, ну или несколько шпилек выпускного коллектора, то нарушение герметичности стыка коллектора и головки, или стыка коллектора и выпускной трубы, сопровождается не только громким выхлопом, но и неприятным запахом, и даже может привести к пожару. И как правило замена прокладок на новые делу не поможет, нужно аккуратно высверлить обломанную шпильку, «прогнать» резьбу метчиком, и вкрутить новую шпильку.

На практике это сделать не так просто, как на словах, особенно в неудобном (труднодоступном) месте, когда мотор находится на машине. Естественно, когда двигатель снят для ремонта, всё намного проще, но чаще приходится орудовать дрелью в очень неудобном положении под капотом (когда мотор на своём месте).

Прежде чем высверливать обломанную шпильку, следует попробовать приложить к остатку шпильки подходящую по размеру гайку, и попробовать приварить эту гайку к телу отломанной шпильки. Варить естественно удобнее полуавтоматом, а не электродом. И риск прихватки тела шпильки к алюминиевому телу головки или к чугунному телу коллектора (бывают и головки из чугуна) минимален, так как алюминий или чугун, стальной проволокой полуавтомата в таком случае не варится. После приварки гайки её отворачивают ключом вместе со шпилькой, и это часто удаётся, так как нагретая шпилька как правило откисает и откручивается.

Но бывает, что очень неудобно (мало места) сделать качественную прихватку сваркой, тогда можно попробовать ещё один способ, с помощью специального инструмента — набора буравчиков, как на фото слева. Такие наборы уже легко найти в продаже. Из набора выбирается подходящий по диаметру буравчик, в шпильке просверливается отверстие, для захода буравчика и он вкручивается в отверстие шпильки.

Резьба его левая, то есть крутить его надо против часовой стрелки, и шпилька выкручивается тоже влево. При заглублении, конус буравчика заглубляется и настаёт такой момент, когда заглубляться дальше не позволяет просверленное отверстие. В этот момент и начинает откручиваться обломок шпильки.

Однако выкрутить обломок шпильки коллектора часто даже этим инструментом не удаётся. Так как температура и коррозия сделали своё дело и обломок шпильки буквально срастается с телом головки или низа коллектора. А металл буравчика твёрдый, но достаточно хрупкий, и он может сломаться. Это приводит к ещё большим проблемам, так как высверлить твёрдую сталь обломка буравчика обычным сверлом не получится. Мне помогло в таком случае победитовое сверло, но возни было много.

Так как при высверливании обломка буравчика, сверло точно уйдёт от центра. Что бы этого не произошло, нужно использовать кондуктор, о котором ниже.

Самый надёжный способ — нужно высверлить остатки шпильки, а затем прогнать резьбу метчиком. Очень важно, чтобы при сверлении сверло не ушло в сторону, ведь шпилька сделана из более твёрдой стали, а тело головки из более мягкого алюминия ( тело коллектора из чугуна тоже мягче стальной шпильки, это если вы будете высверливать обломанную шпильку в соединении низа коллектора и выпускной трубы).

И сверло всегда уводит от шпильки в более мягкий металл, особенно если сверлят в ограниченном пространстве и дрель под небольшим углом. Естественно дрель нужно стараться держать строго перпендикулярно высверливаемой плоскости. Бывают мастера, с хорошим глазомером и нормально делающие такую работу без каких либо приспособлений.

Для этого сперва находится центр шпильки, хорошо кернится керном, а затем сначала небольшим сверлом на 3 — 4 мм просверливается направляющее отверстие для более толстого пяти миллиметрового сверла, ну а затем используют сверло на 6,5 мм. Высверливания сверлом такого диаметра, достаточно для дальнейшего удаления шилом, или остро заточенной отвёртки остатка 8-ми миллиметровой шпильки. Или просто резьба прогоняется метчиком М8 и остатки шпильки превращаются в стружку.

Установленное на шпильки приспособление, для точного высверливания обломка шпильки.
1 — пластина основание, 2 — гайка крепления кондуктора, 3 — длинная втулка для сверла, 4 — целая штатная шпилька, 5 — короткая втулка для шпилек.

Но упростить операцию по точному высверливанию обломанных шпилек, особенно тем мастерам, кто постоянно занимается ремонтом, поможет простейшее приспособление (кондуктор), например такой, как на рисунке слева. Размеры этого кондуктора, показанные на чертежах ниже, рассчитаны для точного высверливания шпилек, которые соединяют нижнюю часть жигулёвского коллектора с выпускной трубой.

Но аналогичный кондуктор можно сделать и для высверливания шпилек, которые соединяют коллектор с головкой двигателя, и причём для любой машины. Следует только точно измерить расстояние между шпильками именно вашего двигателя, и затем просверлить на таком же расстоянии отверстия для втулок 3 и 5.

Можно даже не измерять расстояние между шпильками мерительным инструментом, а просто приложить к шпилькам лист картона, и тихонько обстучать картон по шпилькам молоточком. Точный слепок расположения именно ваших шпилек будет обеспечен.

Потом вырезав отверстия для шпилек в картонном шаблоне, надеваем шаблон на шпильки, и обстукиваем молоточком в районе обломка шпильки и таким образом определяем место для длинной втулки 3. И по этому картонному шаблону, вырезается пластина 1 (основание) из листовой стали, толщиной 12 мм, в которой сверлятся отверстия для втулок 3 и 5 (согласно шаблону).

В отверстия пластины вставляются направляющие втулки, которые вытачиваются на токарном станке согласно чертежу слева. Причём короткие втулки 5, с внутренним диаметром отверстий 8,1 мм, предназначены для не обломанных шпилек, а более длинная втулка 3 (с внутренним диаметром 6,5 мм), вставляется в пластину там, где находится обломанная шпилька. И если обломанная шпилька сильно выступает наружу, то её выступающую часть нужно сточить.

Кстати, заказав токарю четыре короткие втулки 5 и одну длинную втулку 3, вы их впоследствии сможете использовать и для других пластин (приспособлений другой формы), так как втулки легко вынимаются из одной пластины и переставляются на другую.

Пластина (основание) прижимается к плоскости коллектора (или плоскости головки двигателя, если пластина будет сделана для высверливания шпилек головки) с помощью высоких гаек 2.

Все детали кроме втулки 3, можно изготовить из любой стали, какую найдёте. А вот втулку 3, в которой будет работать сверло, и которая не даёт сверлу уйти в сторону, следует выточить из прочной легированной стали (хотя бы Ст 45, 50) и закалить. Иначе втулки из обычной стали надолго не хватит и её внутреннее отверстие быстро износится.

При вытачивании новой шпильки, взамен обломанной, следует знать, что выточить её из любой доступной стали нежелательно. К примеру наиболее доступная сталь Ст.3 имеет предел прочности на разрыв 39 — 49 кгс/мм², и этой прочности для изготовления шпилек выпускного коллектора недостаточно. Для шпилек подойдёт более прочная сталь марок Ст.35, 40, 45, 50, 55, 60 (по ГОСТ 1050 — 88).

Изготовив новую шпильку из одной из перечисленных выше сталей, прочность на разрыв её будет достаточная, в пределах от 50 до 80 кгс/мм². Если будете покупать, а не заказывать токарю новые заводские шпильки, то не берите первые попавшиеся на прилавке, а только те, которые имеют нормальную упаковку с номером детали — 13517010. Предпоследняя цифра 1 в этом номере, свидетельствует о прочности шпильки на разрыв в пределах 50 — 80 кгс/мм².

При вворачивании в тело головки или коллектора новой шпильки, смажьте её резьбу графитной или медной смазкой, пусть лучше впоследствии, при попытке отвернуть гайку, выкрутится шпилька вместе с гайкой, чем она обломается. Ну и перед накручиванием гайки на шпильку, естественно и резьбу гайки тоже смазываем «графиткой».

Изготовив подобное приспособление для высверливания обломанных шпилек коллектора и не только для него, вы намного упростите и ускорите операцию по удалению обломка шпильки (особенно если занимаетесь ремонтом профессионально), и риск порчи тела головки или коллектора при высверливании, сведётся к нулю, успехов всем.

ЧТО ДЕЛАТЬ ЕСЛИ СЛОМАЛАСЬ ШПИЛЬКА В БЛОКЕ ДВИГАТЕЛЯ
Такая неприятность случалась не со всеми – но многие с ней сталкивались. Я по себе знаю чего стоит избавится от сломавшейся шпильки. Обычно в таких случаях затрачивается куча нервов, времени, матерных выражений. Этот способ который я опишу ниже значительно облегчит эту задачу.
Для этого вам понадобятся:

1. Гайка
2. Сварочный аппарат (Желательно полуавтомат)

В процессе ремонта машины владельцы авто нередко сталкиваются с проблемой невыкручивающихся болтов. Ремонтировать автомобиль нужно, а крепежи детали, которую требуется снять, заржавели, закисли. Происходит это по причине воздействия внешних и внутренних факторов: дождя, снега, копоти, скопления масла, окисления и адгезии металлов. Дело осложняется еще и тем, что болты и шпильки автомобильных соединений затягиваются с довольно большим моментом. Проблемная ситуация, если нужно выкрутить сломанный болт из блока двигателя. Ее и следует разобрать подробнее.

Эффективные способы извлечения сломанного болта из блока двигателя

Мало того, что болты закисают, они также могут быть затянуты слишком сильно или закручены не по резьбе. На эксплуатации это может и никак не отразится, но при очередной разборке соединения выкрутить метиз будет трудно. Приходится прикладывать большие усилия. Из-за этого возникают следующие последствия:

  • срывается резьба;
  • крепеж трескается;
  • обламывается шляпка.

По одной или нескольким причинам крепеж не получается выкрутить из посадочного места обычным способом.

Если речь идет о ГБЦ, то здесь используется большой момент затяжки, поэтому и возникают вышеперечисленные последствия. Перед тем как выкручивать сломанный болт, нужно выполнить подготовительные мероприятия:

Очистить сам метиз и площадку вокруг него от скопившегося масла, ржавчины, грязи с помощью металлической щетки и растворителя. Затем соединение следует дополнительно обработать проникающими составами, например WD-40, тормозной жидкостью или чистым машинным маслом. Благодаря этой процедуре болты должны откиснуть.

Если болт сломался выше резьбовой поверхности

Такой случай относится к легкому, потому что выступающая шпилька означает, что болт хотя бы немного выкрутился, а еще это позволяет использовать зажимные инструменты, а также производить другие манипуляции для выкручивания обломка отверткой или с помощью стержня.

  1. Чтобы разбить ржавчину и сорвать метиз, рекомендуется предварительно постучать по крепежу молотком через надставку, нагреть его индукционным нагревателем болтов или паяльной лампой. Прокручивающуюся шпильку выкручивают пассатижами, разводным ключом или другим похожим инструментом.
    При обстукивании не стоит прилагать больших усилий, потому что можно нарушить резьбу в отверстии или повредить другие детали.
  2. Используя ножовку по металлу или болгарку, в обломке также прорезают шлицы под плоскую или крестовую отвертку, а затем выкручивают его.
  3. Если обломок выступает над поверхностью на достаточную высоту, то в теле можно просверлить сквозное поперечное отверстие, в которое затем вставляют толстый длинный гвоздь, металлический стержень или даже отвертку. Выступающие части подручного инструмента позволят не только воздействовать на остаток болта, но и сыграют роль рычага.

Если болт обломался заподлицо с поверхностью или ниже ее

Такой метиз выкрутить сложнее всего. Простые инструменты типа плоскогубцев не подойдут, потому что шпильку не за что ухватить, поэтому используются другие методики: высверливание или наваривание дополнительных деталей. Спорный и не всегда доказывающий свою состоятельность метод – клей типа жидких гвоздей. Надежность фиксации вызывает сомнения, тем не менее, если состав есть под рукой, попробовать его стоит.

Выбор способа определяется по следующим признакам:

  • Если крепеж, до того как обломился, прокручивался, значит, его можно легко выкрутить, но нужно наварить «шляпку».
  • Если метиз крепко посажен, то шпильку придется высверливать.

Ниже будут подробно рассмотрены оба метода.

Извлечение при помощи сварки

Чтобы извлечь болт, который прикипел, из отверстия при помощи сварки, необходимо приобрести метиз подходящего диаметра со шляпкой. Затем новый элемент приваривают при помощи сварочного аппарата к сломанному крепежу. Этот метод подходит, если обломок не заглублен в отверстии.

Использование дрели и экстрактора

Если обламывается болт в блоке двигателя, то он зачастую повреждается ниже поверхности детали или заподлицо. В таком случае поможет дрель с тонкими сверлами либо экстрактор.

Способы извлечения с помощью дрели:

  1. В теле шпильки высверливают несколько отверстий, а затем соединяют их в одно. Потом, используя отвертку, выкручиваются остатки метиза.
    Сверлить необходимо с осторожностью, чтобы не повредить отверстие в блоке двигателя.
  2. Если под рукой есть подходящий по диаметру метчик для нарезки левой резьбы, то, сделав отверстие сверлом меньшего диаметра в шпильке, следует нарезать внутри нее резьбу. Затем в отверстие вкручивается другой болт, соответственно также с левой резьбой, и с его помощью обломок выходит на поверхность.
  3. Используя несколько сверл от меньшего диаметра к большому, поочередно рассверливают отверстие в шпильке до тех пор, пока стенки не станут максимально тонкими. Остатки метиза пытаются сломать и вытаскивают с помощью пинцета.

Особенно сложно выкрутить каленый болт. Мастера с опытом советуют использовать для этого переточенный победитовый бур по бетону подходящего диаметра.

Практически наверняка удастся выкрутить обломок спиральным экстрактором. Этот инструмент специально предназначен для извлечения обломанных метизов. Он имеет левую резьбу, поэтому при вкручивании инструмента крепеж, наоборот, выкручивается. Чтобы воспользоваться экстрактором, сначала нужно выполнить отверстие в теле болта. Затем вывертыш вкручивается в стержень. На обратной стороне экстрактора имеются грани под гаечный ключ или головку. С помощью этих инструментов и извлекают экстрактор вместе с обломком. Не всегда получается легко удалить остаток стержня с самого инструмента. Обычно с этой целью деталь обстукивают молотком.

Чтобы выбрать наиболее подходящий способ выкручивания болтов из блока двигателя, необходимо учитывать характер повреждения, а также наличие необходимых инструментов и навыков их применения. Нужно действовать аккуратно, чтобы не пришлось восстанавливать посадочные отверстия. Если попытка оказалась неудачной, следует обратиться к более опытным мастерам.

Простое снятие роликовых и конических штифтов

Роликовые штифты можно удалить с помощью съемника штифтов, который в основном представляет собой цангу фрезерного станка с прикрепленным скользящим молотком.

Цанга прижимается к снимаемому штифту, и часть скользящего молотка используется для удара по штифту, в результате чего штифт высвобождается из рамы.
Что делать, если съемник пальца вышел из строя? Есть несколько альтернатив. Первый — просверлить центр штифта, а затем выбить отверстие в штифте, чтобы в штифт можно было вставить болт.

После того, как отверстие в штифте нарезано, используйте следующую процедуру, чтобы удалить штифт.

Сначала установите на штифт достаточное количество проставок, чтобы они превышали высоту штифта. Во-вторых, вставьте болт в штифт. Размер используемого болта должен быть таким, чтобы он не выходил за нижнюю часть, а касался поверхности проставок, что вынуждает вынимать штифт из рамы.

Блочный метод

Другой метод удаления штифта — это сделать приспособление из небольшого стального бруска.Размер может быть разным. Я использую блок толщиной 1,5 на 2,75 дюйма с просверленным в центре отверстием, которое немного больше, чем штифт.

Просверлите два дополнительных отверстия с каждой стороны центрального отверстия и постучите по каждому из них. Определите их размер, чтобы вы могли использовать 5/16-дюймовый болт в каждом резьбовом отверстии. Затем просверлите отверстие в боковой части блока, чтобы оно выступало через центр блока.

Постучите по отверстию, чтобы установить установочный винт, который используется для приложения давления к стороне штифта для извлечения.

После изготовления зажимного приспособления его можно надеть на снимаемый штифт и затянуть установочный винт. Штифт теперь можно удалить, вставив и затянув два 5/16-дюймовых болта, которые будут оказывать давление на раму печатающего устройства, в свою очередь заставляя зажимное приспособление тянуть штифт.

Что делать, если штифт сломан даже с рамой агрегата?

Для удаления штифта можно использовать несколько методов. Самый простой способ — найти центр штифта и высверлить штифт целиком.

К сожалению, невозможно просверлить точный центр штифта, а это означает, что отверстие не сможет должным образом выдержать замену.

Чтобы обойти это препятствие, я обычно просверливаю отверстие в центре штифта. Пробиваю отверстие и готовлю длинный болт 8 класса. Я накручиваю гайку на болт, а затем устанавливаю прокладку, внутренний диаметр которой немного больше, чем штифт. Теперь можно полностью ввинтить болт в штифт. Извлеките штифт, прижимающий гайку к проставке.

Этот метод также можно использовать для удаления сломанных конических штифтов.

Застрявшие штифты

Несмотря на эти уловки, время от времени вы обнаружите, что булавка так прочно застревает в раме, что эти методы не работают. Когда это происходит, если возможно, и если отверстие выходит через пресс — например, в корпусе для конических штифтов — я использую устройство для подключения питания внутри, чтобы протолкнуть штифт, и один из упомянутых выше приемов, чтобы вытянуть штифт булавка одновременно. Когда упорная булавка наконец вырывается, это впечатляющий звук!

Когда ничего не помогает, штифт можно полностью высверлить и установить штифт увеличенного размера.Если требуется штифт того же размера, можно обработать и вдавить специальный штифт увеличенного размера. Было ли отверстие просверлено немного не по центру? Затем можно обработать эксцентриковый штифт, который можно расположить
точно по центру, а затем вдавить на место.

Советы и методы удаления роликовых штифтов

, G.K. Bayne

Рулонные штифты обычно используются вместо болтов для удержания двух металлических частей вместе. Штифт ролика обычно представляет собой цельную металлическую деталь, которая плотно входит в обработанное отверстие.Иногда эти штифты приходится снимать для ремонта оборудования. Штифт может быть трудно извлечь из-за различных обстоятельств.

Простой пробойник для выколотки

При самом простом извлечении будут открыты два конца роликового пальца. В этих случаях можно использовать пробойник с выколотым штифтом небольшого диаметра. Диаметр пробойника должен быть меньше отверстия, в которое помещается роликовый штифт. Следует проявлять осторожность, чтобы не сплющить конец роликового штифта при его извлечении.Используя небольшой перфорированный молоток и ударяя короткими ударами, большинство роликов можно вытолкнуть из места размещения с помощью пробойника для выколотки.

Сверло и метчик

Маленькие роликовые штифты могут быть плотно зажаты на месте или нет доступа с обратной стороны отверстия. В таких случаях может потребоваться просверлить центр штифта твердосплавным сверлом. Во время сверления нанесите большое количество проникающего масла, которое будет действовать как охлаждающая жидкость. Затем в центральном отверстии штифта нарезается резьба, чтобы можно было вставить болт.Затем с помощью болта вытаскивают штифт из отверстия. Если штифт слишком твердый, используйте закаленный саморез. Вверните винт отверткой на место. Возможно, потребуется использовать скользящий молоток, чтобы «выбить» узел болта и штифта из прецизионного отверстия. Возможно, вам придется изменить конец скользящего молотка, чтобы он соответствовал размеру болта или винта, который был ввинчен в центр роликового штифта. Подождите, пока масло впитается через боковые стороны роликового штифта в отверстие. Смазка может помочь ослабить застрявший роликовый штифт перед извлечением ползунковым молотком.

Drill Out

Некоторые роликовые штифты могут быть настолько плотными или заржавевшими внутри отверстия, что единственной альтернативой является полное удаление штифта, высверливание твердосплавным сверлом. Следует проявлять осторожность, так как сверло может попытаться отклониться от центра штифта. Это может вызвать неправильное центрирование или продолговатое отверстие. После удаления штифта отверстие можно просверлить с помощью сверла немного большего размера. После ремонта необходимо вставить роликовый штифт большего размера.

Еще статьи

50.Блок пианино отделяется от рамы

МАГАЗИН ЧАСЫ
9 ДО 6 CDT
GMT минус 5 часов
с понедельника по пятницу
Не звоните по
сб. Солнце. пожалуйста

50. Блок штифтов
, отделяемый от рамы


Мы продаем новые блоки штифтов исключительного качества
как из США, так и из Германии. поставщики.

Замена блока штифтов — очень сложная задача. это одна из самых точных и квалифицированных работ по ремонту пианино, и грубая ошибка может быть очень дорого. Вы знаете, что вам, вероятно, понадобится новый штыревой блок, когда несколько настроек штифты настолько ослаблены, что не удерживаются даже после отчаянного ремонта были опробованы штифты для настройки. Я скажу, что горстка наших онлайн-клиентов заменили сами штифтовые блоки, но вы должны отправить мне по электронной почте, чтобы узнать, что входит, чтобы вы могли определить, выходит за рамки вашего умения.

Рояли могут иметь разделение, но это не так серьезно, как правило, так как штифты не тянут блокировка штифта из пианино. Можно было бы прикрутить большой блок штифтов твердым так же, как и вертикальная стойка внизу, но это действительно выглядело бы безумно, и потребуются некоторые очень специальные инструменты для сверления из-под блока штифтов и углубить гайки. Просто забудьте, пожалуйста 🙂

A блок разделительных штифтов идентифицируется таким образом —
Только пианино

С (вертикальную) верхнюю часть пианино откройте, посмотрите на верхнюю часть металлической и деревянной рамы.(Если у вашего пианино есть войлочная деталь, закрывающая верхнюю часть блока штифтов и рамы, снимите это.) Спереди вы видите металлический каркас, затем верхнюю часть штифтового блока, а затем верхняя часть массивной деревянной рамы, которая доходит до низ пианино сзади.

Когда блок выводов начинает отделяться, вы вы увидите трещину между деревом блока штифта и деревом рамы. Это обычно хуже всего в центре фортепиано. Следует измерить и проверить тонкую трещину. каждые полгода.Для точной проверки можно использовать автомобильный «щуп». каждый раз.

Если трещина медленно раскрывается, вам лучше приступить к работе в теме. Если он открылся совсем немного — от одной шестнадцатой до четверти дюйма, легкий паника была бы в порядке. Полдюйма или больше — Позвоните в тюнер. Наверное, уже нет. Будьте готовы к плохим новостям. Проблема в том, что когда штыревой блок изгибается слишком далеко, он также тресните вертикально через область настроечного штифта, худшее из которых находится в центре где штифты находятся близко к верхней части блока штифтов.

Итак, трещина не слишком широкая и может быть в двух местах по верху. Это очень Вероятно, вы сможете сделать ремонт, который продлится, пока вы не передадите пианино в вашем завещании к ребенку. Тогда он может об этом беспокоиться. Итак, вот оно …

ИЛЛЮСТРАЦИИ:

Левый верхний рисунок очень старый Straube / Hammond Upright Grand. Трудно сказать, идет ли арфа к верхней части пианино или если он останавливается ниже булавочного блока.Когда штыревой блок открыт без арфы, ситуация очень критическая, для блока может вырваться наружу в любой момент. Я предложил своему клиенту, Чарльзу Льюису, добавить два болта. к этому пианино. Они должны быть справа и слева от среднего болта спереди. красной стрелки, и поместил на полпути к болтам справа и слева. Этот сначала надо сделать, потом заменить старые болты. Новые болты не должны подтянул покрепче, пока ВСЕ болты не заменены.Как и везде в этом разделе, не затягивайте болты до упора, если чувствуете, что блок со штифтами хочет треснуть. Закрепление штифтового блока является приоритетом, и трещину можно оставить частично открытой.

Графика с бордовым фетровым верхом Болдуин. Войлок иногда является заводской особенностью, но иногда его добавляют. изогнутыми магазинами пианино, чтобы скрыть отделение штыревого блока от дерева Рамка. Перед покупкой бывшего в употреблении пианино с войлочной крышкой штыревого блока запустите пальцем вдоль точки, где соединяются блок штифтов и рамка.Если бороздка ярко выражена и легко сделать отступ вдоль линии с помощью ногтем, откажитесь от покупки пианино, если не удалите войлок наполовину верх для осмотра. Если они откажутся, быстро бегите к двери. Никогда не покупайте такие пианино, что бы они ни обещали. Откажитесь, если вам предложат отремонтировать.

Получить эти инструменты

Прочный C-образный зажим, который может открываться достаточно широко перебраться через пианино.Отвертка-монстр. Купить, на оборудовании магазин, четыре болта с шестигранной головкой три восьмых дюйма «печки» как минимум на дюйм длиннее чем глубина верхушка фортепиано. Возьмите одну шестигранную гайку и две однодюймовые шайбы для каждый болт. Вам понадобится обычное сверло на три восьмых дюйма, длиннее, чем У рояля глубокая верхняя часть, и мотор-дрель. Два гаечных ключа размером с головку болта и орехи. Кроме того, найдите или купите плоское сверло по дереву минимум один дюйм.

Проверить Изучите схемы, прежде чем приступить к ремонту.

Пожалуйста точно следуйте моим инструкциям

ПЕРВЫМ, (сняв крышку) плотно, но не туго, зажать верхнюю часть пианино с помощью зажима «C». Делать это рядом с одним из больших винтов наверху, где есть трещина. Все, что тебе нужно, это контроль.

ВТОРАЯ, большой отверткой удалите шуруп. в таком случае. Если у него есть болт с шестигранной головкой, используйте торцевой гаечный ключ.

ТРЕТИЙ, вставьте обычное сверло на три восьмых дюйма и просверлите отверстие, где был винт, работающее изнутри рояля.Просверлить вытащите заднюю часть пианино. Вы просверливаете очень старую твердую древесину, поэтому действуйте медленно и время от времени вытаскивайте сверло, чтобы удалить стружку. Сверло нагреется настолько, что сломается, если вы просто оперетесь на него и не будете отпускать. Убедитесь, что вы сверляете по уровню. Попросите друга встать в сторону, чтобы узнать, на уровне ли вы. Если ты политик, это безнадежно, конечно 🙂

ЧЕТВЕРТАЯ, обойдите назад и используйте однодюймовую плоскую коронку углубить отверстие не менее чем на три четверти дюйма.Бит будет шлепаться немного, но я обнаружил, что это тот порядок, который я должен использовать. Единственная альтернатива состоит в том, чтобы просверлить отверстие изнутри сверлом длиной 1/8 дюйма. Использовать первое отверстие на задней панели пианино для контроля и углубление отверстия в обратно с помощью плоского сверла по дереву, затем проденьте сверло диаметром 3/8 дюйма, используя сверло 1/8 дюйма. дюймовое отверстие в качестве ориентира. Этот длинный метод позволяет лучше контролировать плоское сверло по дереву. и чуть чище выемка.

ПЯТАЯ, Поставить шайбу под головку болт и протолкните его через отверстие НАЗАД ВПЕРЕД, СНАРУЖИ ВНУТРИ.Нажмите на болт и шайба плотно вошла в углубленное отверстие. Надеваем гайку на болт внутри с шайбой и затяните ее плотно, НЕ сильно. Вы НЕ, НЕ, НЕ, НЕ ДЕЛАЕТЕ НЕ, НЕ, НЕ хочу закрывать трещину !!!!!!!. Если вы попытаетесь закрыть трещина, вы расколите штыревой блок хуже, чем раньше. Он покоробился и высох от много лет нахожусь в таком положении, и все, что вы хотите сделать, это остановить движение. Закройте трещину, и вы заслуживаете всей полученной боли.Как еще я могу это сказать?

Для точной обработки проверьте трещину автомобильным щупом калибр, когда вы затягиваете гайку. Добавьте лезвия щупа, пока они плотно прилегают к щели. Когда трещина начинает затягиваться на щупе как вы это проверяете, ОСТАНОВИТЕСЬ на этом. Вы достаточно тугие.

Если шайба под гайкой не сядет ровно — если захочет зависнуть на литье металлической арфы рядом с отверстием, найдите точильный круг и заточите его так что он подходит под гайку.Не пытайтесь согнуть его, затягивая орех.

ШЕСТОЙ, Снимите хомут «C», перейдите к следующему винту в потрескавшейся области и повторите процесс. Редко вам придется делать две крайности правые и левые винты. Однако, если верхняя деревянная конструкция потрескалась на концы, два концевых тоже нужно сделать.

СЕДЬМОЙ, если ваш болт заканчивается торчать довольно далеко в пианино, будьте добры к настройщику, чтобы отрезать заканчивается ножовкой или инструментом Dremel.

ВОСЕМЬ, если вы использовали шестигранную головку болты, НЕ ЗАПОЛНЯЙТЕ отверстия сзади ничем. Вы можете поставить съемный подключите их. Когда-нибудь вам может потребоваться подтянуть замененные болты, и вы нужно получить розетку на головках болтов. Я предпочитаю печные болты. Квадратное плечо встроится в стиральную машину, и вещь никуда не денется. Но через год немного подтянуть гайки, так как болт печки может немного прогнуться и провалиться глубже.

Ну, это было не так уж плохо, правда? Я предлагаю вам сделать все винты с новыми, если это вообще выглядит сомнительно.Зачем оставлять парочку? Сделайте все вещь надежная, чтобы вы могли забыть о ней на следующие 150 лет.

Урод Ситуация

Вот случай, когда блок штифтов и арфа оставалась достаточно прямой, но рама отделилась. В этом случае выполните ремонт болтов выше, но все болты делаем, не затягивая их. Как только болты на месте, затяните их в несколько шагов, двигаясь вперед и назад между болтами.Таким образом, блок иглы и арфа не сломаются, если вы переместите их назад и удержите. от поклона.

Уважаемый производители пианино

Почему вы, заносчивые люди, не кладете болты полностью на заводе? Хорошее пианино должно прослужить 80 лет. Вставляя эти шурупы по дереву, вы признаете, что вам все равно. о последних 40 годах его жизни. Пожалуйста, проснись! И я приветствую полную руку производителей пианино, которые ДЕЙСТВИТЕЛЬНО прикручивают верхнюю часть.

НАЗАД НА СТРАНИЦУ НАЗВАНИЯ ПИАНИНО

Как удалить установочные штифты колокола из блока?

Как снять установочные штифты колокола с блока? # 438706
15.08.09 10:15 15.08.09 10:15
Присоединился: апр 2006 г.
Сообщений: 4,007
West Plains, MO DrCharles OP
владелец
OP
мастер

Зарегистрирован: апр 2006
Сообщений: 4,007
West Plains, MO
Я только что впервые прикрутил свой колокол Lakewood к моему 451, чтобы измерить биение.

Я обнаружил, что стандартные установочные штифты в блоке недостаточно длинные, чтобы правильно зарегистрировать корпус, тем более что я также использую блок-пластину, и с годами они, вероятно, были вдавлены глубже. В любом случае теперь мне нужно удалить старые.

Как сделать это как можно проще? Я пробовал тиски, но они соскальзывают. Единственные решения, которые я вижу:

— просверлить и нарезать отверстие, чтобы я мог подсоединить скользящий молоток напрямую или к болту;

— просверлите полностью (что займет много времени), нажмите на пресс-масленку и вытолкните ее обратно с помощью гидравлического давления из шприца для смазки;

-приварить что-нибудь к концу штифта для лучшего сцепления, надеюсь, я не расколол блок от жары!

Задняя сторона правого штифта была бы доступна, если бы я просверлил отверстие в блоке и использовал перфоратор, но левый по-прежнему будет проблемой.

Сейчас я склоняюсь к «гидравлическому» подходу.

Любые советы / хитрости приветствуются!
— Чарльз


Re: Как снять установочные штифты колокола с блока? [Re: DrCharles] # 438707
15.08.09 10:32 15.08.09 10:32
Присоединился: янв.2003 г.
Сообщений: 2,395
Уичито, Канзас Blakcharger440
верхнее топливо

Топливо

Зарегистрирован: Янв 2003
Сообщений: 2,395
Wichita, KS
Я просто приколотил болт к установочному штифту, а затем использовал скользящий молоток, чтобы вынуть их.Они вышли очень легко.

Между прочим, RobbMC продает несколько действительно хороших установочных штифтов подходящего размера Mopar.


Re: Как снять установочные штифты колокола с блока? [Re: Blakcharger440] # 438708
15.08.09 11:06 15.08.09 11:06
Присоединился: ноя 2003 г.
Сообщений: 5,044
Atlanta Indiana Дэйв Ватт
владелец

мастер

Зарегистрирован: ноя 2003
Сообщений: 5,044
Atlanta Indiana

Я привариваю прихваточным швом кусок резьбы к дюбелю, а затем использую кусок стали с просверленным в нем отверстием для груза (воспринимайте его как самодельный скользящий молоток).
Пара прихваточных швов не повредит блок. Если вы действительно обеспокоены, сделайте один галстук и подождите несколько минут до следующего. Для выполнения этой работы нужна всего пара.


Re: Как снять установочные штифты колокола с блока? [Re: AndyF] # 438710
15.08.09 12:42 15.08.09 12:42
Присоединился: апр 2006 г.
Сообщений: 4,007
West Plains, MO DrCharles OP
владелец
OP
мастер

Зарегистрирован: апр 2006
Сообщений: 4,007
West Plains, MO
Re: Как снять установочные штифты колокола с блока? [Re: DrCharles] # 438711
15.08.09 13:14 15.08.09 13:14
Присоединился: янв.2003 г.
Сообщений: 2,395
Уичито, Канзас Blakcharger440
верхнее топливо

Топливо

Зарегистрирован: Янв 2003
Сообщений: 2,395
Wichita, KS

10 способов убрать булавку на каблуке-шпильке.- Ремонт обуви — При поддержке Intelligent Hardware

* Эта страница содержит несколько изображений GIF большого размера, подождите, время загрузки *

Вот учебник «Назад к основам», но тот, который может подбросить кое-что, что вы раньше не пробовали…

10 способов очистить булавку на каблуке-шпильке.

1. Поворот и натяжение

Возможно, традиционный метод, который мы все связываем с извлечением булавки, когда я делаю это, я держу старую пятку очень низко, используя небольшие движения слева направо, пока пятка не начнет подниматься, и как можно скорее я вставляю щипцы между пяткой и блок, чтобы не повредить видимый блок пятки.

2. Молоток

Этот метод основан на приведении булавки в движение, удерживая ее при помощи щипцов и сбивая челюсти клещей вместе с последним, не один из моих любимых приемов.

3. Нож и тяга

Этот метод используется, когда какая-то булавка остается, но ее недостаточно, чтобы ее хватило. Просто удалите небольшое количество блока ножом, чтобы можно было захватить его.

4. Очистите каждую сторону и потяните

Мой личный фаворит , похожий на технику ножа, этот быстрый и не рискует повредить ваш нож! Просто прочистите технологическую колею с каждой стороны пальца на вашей машине и извлеките ее плоскогубцами, как обычно.

5. Высверлить

Я всегда центрирую кернер и высверливаю старые каблуки, если не могу очистить трубку, я всегда использую пилотное отверстие 3/32 перед сверлением 7/64 или 1/8 в зависимости от размера трубки.Я обнаружил, что пробивка пилотного отверстия приводит к меньшему количеству поломок сверл!

6. Удар вниз

подготовьте новую пятку, затем с помощью параллельного выколотки вбейте старый пяточный штифт в трубку, быстро и легко, но помните, что трубка сделана из пружинной стали, так что иногда она может удерживать трубку открытой, так что захват пятки не будет ‚¬â„ t такой прочный и пятка может поворачиваться при носке.

7. Заменить трубку

Используя электрические плоскогубцы, снимите и замените трубку, обратите внимание на пару моментов, когда я это сделаю: я нагрею кончики плоскогубцев до докрасна перед запуском, во-вторых, я использую плоскогубцы с длинными носами при запуске и снятии старой трубки, это сводит к минимуму Повреждение и отек пластиковых блоков пятки, а во-вторых, я прочесываю новую трубку в форме буквы V, чтобы она не скручивалась в блоке пятки в следующий раз, когда я буду каблуком туфли.

8. Кернер и молоток

Неприятная техника, но если при центрировании старого штифта для сверла (5) штифт погружается в трубку, можно использовать сменные стальные пятки, чтобы просто вбить их прямо, еще раз обратите внимание на уменьшенное сцепление (6)

9. Тиски захваты

У меня нет особо сильных рук, и я обнаружил, что в некоторых случаях просто сжимая старый штифт в тисках и используя его в качестве щипцов, можно сэкономить много работы.

10. экстрактор механический

Если вы найдете его, используйте булавку, извлеченную, как показано в предыдущей ветке форума!

Итак, вот 10 способов, которые я видел на протяжении многих лет, чтобы удалить шпильки с пятки, но есть ли другие способы? Почему бы не добавить в эту тему свою технику.

Ли

Этот пост был переведен в статью

Расположение выводов

| Псалтырь Псалтирь

Теперь, когда у нас есть основной компонент гусли (иногда называемый звуковой коробкой ), мы можем приступить к расположению шпилек для цитры.В этой категории есть два места для штифтов: первая группа — это настроечные штифты, которые встроены в штифтовый блок в основании гусеницы, а вторая группа (чье расстояние намного более критично) — это сцепное устройство. булавки — где каждая струна в конечном итоге будет закреплена по сторонам гусеницы.

Расположение установочных штифтов:

Начнем с самой простой группы — настроечных штифтов. Будет два ряда штифтов, из которых 13 штифтов в нижнем ряду и 12 штифтов в верхнем ряду, все на равном расстоянии друг от друга, всего 25 штифтов для настройки.Первый шаг — разделить пинблок на три части. Нижний ряд начинается на 3/8 дюйма от низа псалтыря, причем два ряда разделяет 1/2 дюйма. См. План ниже:

Два ряда настроечных штифтов разложены на блоке, с промежутком 1/2 дюйма между рядами.

Начните раскладку, слегка проведя двумя карандашными линиями в верхней части гусеницы, при этом первая линия должна находиться на 3/8 дюйма от основания. псалтыря. (Эти линии, очевидно, будут стерты или отшлифованы перед отделкой.) Затем отмерьте 1/2 дюйма и проведите линию для второго ряда.

Затем, глядя на изображение выше, представьте, что вы можете видеть сквозь верхнюю часть своей псалтыря с помощью рентгеновского зрения, а под ним — твердый клен. Первая булавка в нижнем ряду начинается на расстоянии 1 дюйма от края булавочного блока. Обратите внимание, это не означает 1 дюйм от края инструмента; это расстояние будет варьироваться в зависимости от толщины бока. Со сторонами 1/2 дюйма первый штифт должен располагаться на расстоянии чуть более 1 1/2 дюйма от левого края.

Затем перейдите от первого штифта нижнего ряда прямо ко второму ряду и отмерьте вправо примерно на 5 мм.В этой точке будет первая булавка верхнего ряда. Это 5-миллиметровое расстояние смещает штифты в верхнем ряду, поэтому они не перекрывают полностью путь струны к заднему ряду.

Теперь, продолжая, отмерьте 13 штырей для нижнего ряда и 12 штырей для верхнего ряда. На приведенном ниже плане показано расстояние между пин-блоком стандартного размера, которое мы использовали согласно плану.

25 штифтов равномерно расположены в двух рядах в блоке контактов

. Возможно, вам придется отрегулировать расстояние, чтобы штифты располагались по центру блока контактов и смотрели вправо.Очевидно, вы не сможете измерить и посчитать ровно 1/2 миллиметра, но если вы положите линейку вдоль линии, вы сможете отсчитать 10,5 мм, затем 21 мм, затем 31,5 мм и так далее. Это предотвращает накопление крошечных ошибок и сбрасывание последних нескольких контактов. 1/2 мм, умноженное на 12, составляет 6 мм, поэтому ваш интервал может отличаться на 1/4 дюйма или более к концу штифтового блока, что может быть значительным.

( Примечание: вы можете заметить, что у проектной гусеницы установочные штифты расширены у основания немного больше, чем предусмотрено планом.При создании демонстрационной гусли я обнаружил, что струны очень близко подошли к перекрытию на некоторых штифтах сцепного устройства, и решил изменить план, сжимая настроечные штифты по направлению к центру штифтового блока, чтобы уменьшить расстояние между струнами. С измененным интервалом струны должны проходить почти прямо вниз от штифтов сцепного устройства к штифтам настройки. )

Расположение пальцев сцепного устройства:

Из всех размеров изогнутой псалтыри, пожалуй, нет более важного, чем расстояние между штифтами сцепного устройства.Именно штифты сцепления определяют длину вибрации струны и, следовательно, натяжение струны, насколько близко она к точке разрыва и, в значительной степени, насколько хорошо струна будет звучать в целом. Не торопитесь с этим шагом и убедитесь, что вы измеряете как можно точнее.

Теперь, чтобы начать выкладывать штифты сцепного устройства, сначала проведем две линии на деке, по одной с каждой стороны гусеницы. (Опять же, мы сотрем эти линии позже.) Измерьте ровно 1/4 дюйма от правого края псалтыря в нескольких точках по длине инструмента. Соедините эти точки, убедившись, что линия параллельна стороне псалтыря. Повторите то же самое для левой стороны псалтыря. Теперь, там, где две линии встречаются на кончике, находится первая нота. Здесь будет просверлено первое отверстие под штифт сцепного устройства, и это основание, от которого будут располагаться все остальные штифты.

Посмотрите на расстояние между оставшимися 24 выводами ниже: (это может быть хорошим вариантом для распечатки)

Позаботьтесь о том, чтобы точно расположить все места расположения штифтов сцепного устройства на деке

. Опять же, от вас не ожидается, что вы сможете измерить одну десятую миллиметра на глаз, но числа включены во избежание совокупных ошибок . Если бы я округлил все расстояния, совокупный эффект в конце был бы со значительным запасом. Вы можете проверить свой общий интервал, измерив самый последний штифт с каждой стороны и посмотрев, находится ли он в пределах 1 или 2 миллиметров от 361,2 мм для правой и 352,4 мм для левой.

Еще лучше, просто поместите метрическую линейку по всей длине стороны и последовательно сложите каждое число, чтобы исключить вероятность кумулятивной ошибки. В качестве альтернативы вы можете просто измерить первый и последний штифты, а затем продвигаться внутрь от каждого конца, уменьшая вдвое совокупный эффект.

Правая часть самая простая. Если вы посмотрите в нижний правый угол плана, первые 6 контактов имеют равное расстояние по 17,5 мм каждый. Оттуда расстояние составляет 18,4 мм и увеличивается на 3 мм на каждом последующем штифте до 42,4 мм. Если вам интересно, почему это так, я добавил еще одно побочное обсуждение, в котором говорится о длине струн и расстоянии между ними на изогнутой гусенице, а также о том, почему даже расстояние между пальцами сцепного устройства не работает.

Обратите внимание на то, что с левой стороны эти булавки расположены как черные клавиши пианино.(Это диез и бемоль.) Они встречаются по схеме два-три, два-три . (За исключением того, что первая и последние две остроты находятся за пределами диапазона псалтыря, поэтому это два, два-три, два-один. ) Не беспокойтесь, если окажется, что в шпильках на левая сторона — нет таких понятий, как B-диез или E-диез!

Сверление отверстий под штифты:

После того, как вы все составили, просмотрите все еще раз, чтобы убедиться, что нет явных ошибок или ошибок. После того, как вы просверлили отверстие в верхней части, его трудно удалить! Теперь начните с просверливания отверстий диаметром 3/16 дюйма во всех местах штифта сцепного устройства. Что касается отверстий для настроечных штифтов, см. Мой совет по наклону сверлильного станка к нижней части страницы.

Что касается глубины каждого отверстия, я лично просверливаю настолько глубоко, насколько это возможно, не рискуя пробить сверло на другую сторону. С практической точки зрения, глубиной около 1 1/4 дюйма должно хватить. Однако я большой поклонник «обрезки жира», так сказать, и стороны смычковой гусли, по сравнению с большинством других струнных инструментов, толстые и блочные.Я воспользуюсь любой возможностью, позволяющей устранить ненужный материал и улучшить передачу звука через инструмент. Поэтому, когда это возможно, я сверляю как можно глубже — конечно, в безопасных пределах.

Для самого сверления я действительно рекомендую использовать высококачественное сверло со штифтом и сверлильный станок для сверления этих отверстий. Сверло с заостренным острием — это сверло с крошечной шпилькой на конце, чтобы предотвратить смещение сверла и гарантировать, что вы точно знаете , , где будет просверливаться отверстие.Кроме того, биты более высокого качества обрабатываются с гораздо более жесткими допусками и с большей уверенностью будут иметь точность 3/16 дюйма. (Скорее всего, если вы вытащили сверло из набора из 101 предмета из Китая, это в лучшем случае подозрительно.) Вставьте сверло в патрон и поверните его, сосредотачиваясь на самом кончике острия: если он заметно сильно раскачивается вообще, я бы не стал его использовать.

3/16 дюйма, слева направо: твердосплавные наконечники, быстрорежущая сталь и «мусор»

Недавно я использовал наконечники с твердосплавными наконечниками (вверху слева), и мне это очень понравилось.Это может быть перебор для одной гусли, но для меня это на вес золота. Я получил его от Ли Вэлли. Среднее сверло — это сверло из высококачественной стали, произведенное в Германии, а крайнее правое — сверло из старого набора сверл. Качественные насадки можно найти в деревообрабатывающих магазинах, и такая небольшая часть, вероятно, будет стоить менее 5 долларов.

Я хочу сказать, что настоящие штифты для цитры, используемые для гуслей, особенно те, которые используются в качестве настроечных, опираются на очень мелкую резьбу, чтобы удерживаться в древесине.Если пилотное отверстие просверлено слишком большого размера (что легко может произойти с шатким долотом), это может отрицательно повлиять на то, насколько хорошо резьба штифтов врезается в блокирующий штифт, что приведет к снижению стабильности настройки. Было бы неплохо просверлить отверстие в куске древесного лома и посмотреть, насколько плотно можно вставить штифт в дерево. Для максимальной стабильности при настройке вам нужно, чтобы он был очень плотно прилегающим. Штифты сделаны точно для отверстия 3/16 дюйма.

Последний дополнительный совет при сверлении — наклонить стол сверлильного станка на 15 градусов в сторону при сверлении отверстий для настроечных штифтов.Причина этого в том, что когда вы впервые наматываете музыкальный провод на настроечные штифты, струна будет хотеть блуждать вверх и вниз по настроечному штифту. Установив регулировочные штифты обратно под углом 15 градусов, намного легче, , намотать провод на штифт вниз . Поверьте мне на слово, и если вы сможете наклонить стол своего сверлильного станка, я определенно возьму на себя труд. (Но просто не пытайтесь делать это с ручным сверлом.) Наклоняя отверстия, вы сэкономите много времени на этапе натягивания, который для меня гораздо неприятнее, чем этап сверления отверстий!

Стол сверлильного станка наклонен на 15, чтобы просверлить отверстия для установочных штифтов

Установка дополнительных маркеров для заметок:

Еще одна вещь, которую часто можно найти на изогнутых псалтирях, — это наличие маркеров для нот.(Очень похоже на маркеры ладов на гитаре.) Кажется, что у каждого строителя есть своя собственная система или метод выполнения этого, но общая цель — облегчить игру на смычковой гусли. Обычно между двумя булавками ставится точка, чтобы выделить определенные струны. Посмотрите на это изображение демонстрационной гусли для идеи:

Деревянные заглушки 1/4 ″ вставлены заподлицо с декой, чтобы отметить расположение определенных нот.

На нынешней гусенице я решил использовать деревянные маркеры, вырезанные из обрезков пиломатериалов с помощью резака для заглушек.Слева вы можете увидеть точку Квила размером 1/4 дюйма (она соответствует дереву на боковой и задней стенке), а в дальнем правом углу едва различима точка из Кровавого дерева. Моя стандартная процедура — пометить все ноты C одним цветом, а все ноты F — другим цветом. Я решил отметить только правую сторону, так как неравномерного промежутка с левой стороны мне достаточно, чтобы быстро сориентироваться во время игры.

Вам решать, какие заметки отмечать и как их отмечать. Вы можете посетить раздел настройки, чтобы помочь вам определить, где их разместить и какие заметки вы можете отметить.(Большинство людей будут, по крайней мере, отмечать ноты C, и обычно также ноты G или F). Просто помните, что для того, чтобы отметить ноты C, вы найдете все струны / булавки, настроенные на C, на диаграмму настройки и поместите маркер ниже этого штифта, а не выше .

На некоторых из моих изящных изогнутых псалтырей я использовал перламутр и даже драгоценные камни, чтобы пометить ноты. Однако для «простой» гусеницы вы можете просто использовать деревянный дюбель диаметром 1/8 дюйма, 3/16 дюйма или 1/4 дюйма: вставлять, приклеивать, отрезать и шлифовать заподлицо с декой.Или вы можете купить дюбель 1/4 дюйма и вырезать дюбели из любой древесины, какой захотите. Резаки для вилок доступны в большинстве хозяйственных магазинов по умеренной цене — обычно от 5 до 10 долларов. В противном случае вы можете найти более качественные фрезы для пробок в деревообрабатывающих магазинах, таких как Rockler или Woodcraft.

Резак для пробок 1/4 дюйма используется для изготовления нестандартных деревянных маркеров для заметок.

После того, как вы отметили и просверлили все места для штифтов, а также все маркеры для заметок инкрустировали, отшлифуйте или сотрите все оставшиеся линии разметки и сделайте весь инструмент гладким и чистым. .Кроме того, пройдитесь по острым краям и углам и затупите их наждачной бумагой. Закруглите и разгладьте передний конец, верхний и нижний края тела, а также боковые углы у основания. В общем, сделайте инструмент удобным для удержания и отшлифуйте до гладкости перед нанесением финишной обработки.

Как удалить бетонные анкеры: полное руководство

Хотя для снятия бетонных анкеров все еще необходимы проверенные временем методы, новый продукт значительно сокращает усилия для многих типов — и ломает их полностью.

Подрядчики всех видов полагаются на бетонные анкеры, чтобы обеспечить надежное и постоянное размещение больших двигателей, труб, несущих конструкций и многого другого.Но когда эти якоря необходимо удалить, как это часто бывает, этот процесс может оказаться трудным и трудоемким. И даже тогда они часто не снимаются полностью.

В этой статье мы объясняем, как снимать бетонные анкеры, обсуждая характеристики анкеров, инструменты, доступные для снятия, и как подходы к снятию различаются для разных типов анкеров.

Бетонные анкеры, предназначенные для постоянной установки под землей, относятся к одной из двух основных категорий

Крепежные элементы для бетона и каменной кладки состоят из болтов, гильз, шурупов и других компонентов, предназначенных для постоянной фиксации в бетоне, кирпиче и других твердых материалах.Иногда эта надежная посадка обеспечивается компонентами, которые расширяются, когда болт просверливается или ввинчивается в бетон. Другие анкеры удерживаются на месте с помощью сильного клея. Хотя величина силы, которую могут выдержать эти крепежные детали, зависит от их типа, конструкции и характеристик бетона, все бетонные анкеры рассчитаны на то, чтобы оставаться на месте даже при больших нагрузках, что затрудняет их удаление.

Рабочие-каменщики классифицируют эти крепежные детали как мужские анкеры или женские анкеры:

  • Внутренние бетонные анкеры состоят из расширяющейся втулки или трубы с внутренней резьбой.Установщики помещают этот компонент с внутренней резьбой в предварительно просверленное отверстие. Затем они заставляют расширяющуюся трубку расширяться в отверстии. Некоторые фиксируются на месте только с помощью специального установочного инструмента, в то время как другие просто расширяются при соединении с помощью болта, винта или стержня с наружной резьбой.

Компоненты латунного цвета на этих вставных анкерах с внутренней резьбой расширяются по мере затягивания болта, надежно захватывая окружающий бетон. Источник: Википедия

• Бетонные анкеры с наружной резьбой объединяют анкерный компонент и крепежный стержень, болт или штифт в единое целое.Забивание штифта или затягивание гайки на стержне с резьбой приводит к расширению анкера и его фиксации на месте.

При затягивании гайки на этих клиновых анкерах расширяющиеся зажимы расширяются, образуя клин. Источник: Википедия.

Большинство бетонных анкеров с внутренней резьбой можно удалить с помощью простых инструментов, но анкеры с наружной резьбой могут оказаться проблематичными

В самых разных проектах, от ремонта до электромонтажных работ, иногда требуется снятие анкерных болтов. Например, на складах часто требуется переместить стеллажи для поддонов, закрепленные клиновыми или забивными анкерами, чтобы максимально использовать складское пространство.

Бесчисленные бетонные анкеры поддерживают стойки, используемые в современных складских помещениях. Источник: Википедия

Но очень немногие бетонные анкеры можно полностью удалить без повреждения бетона. Вместо этого удаление анкерного болта обычно влечет за собой оставление некоторой части анкера, погруженной в поверхность, в то время как надводная часть анкера — будь то болт, стержень с резьбой, головка булавки или часть самого анкера — отрезается или вытягивается. вне. Нанесение раствора для ремонта бетона позволяет закрыть оставшуюся часть анкера и отверстие, оставив ровную поверхность.

Бетонные анкеры с внутренней резьбой, как правило, снимать проще. Обычно отверткой, трубным ключом или тисками можно открутить выступающий болт, оставляя охватывающий анкер заподлицо с бетоном. При необходимости можно использовать молоток, чтобы выбить анкерную трубу под полом, а в некоторых случаях эти трубы можно просто полностью вытащить из отверстия.

Бетонные анкеры с наружной резьбой удалить гораздо сложнее. Если отверстие под анкером достаточно глубокое, некоторые анкеры можно просто забить в землю.Остальные нужно расколоть ножовкой или отрезным кругом, оставив надземный бугорок. Как правило, этот выступ можно выровнять молотком, хотя некоторые более крупные выступы, возможно, придется выровнять с помощью шлифовального круга. Конечно, все это требует больших усилий.

Эти методы могут хорошо работать для удаления нескольких анкерных болтов за раз, но подрядчики, стремящиеся удалить десятки или сотни болтов, быстро находят эти методы слишком медленными и разочаровывающими. А на некоторых предприятиях может потребоваться разрешение на проведение огневых работ из-за искр, генерируемых угловыми шлифовальными машинками или ножовками, что делает трудоемкую задачу еще более хлопотной.

Компания Product Design Specialties из штата Орегон разработала эффективный и простой в использовании инструмент для снятия анкерных болтов.

В ответ на недостатки традиционных методов удаления анкерных болтов компания Product Design Specialties, производитель эргономичных инструментов и оборудования для снижения риска из Орегона, начала разработку простого инструмента для снятия анкерных болтов. Патрик О’Бэнион, основатель Product Design Specialties, описывает их происхождение:

«Впервые я сделал эту вещь, наверное, семь лет назад.И первый, который я сделал, у меня не было нужного оборудования — оно было дорогим. Итак, я сделал это, и он работал хорошо, но потом я просто повесил его на стену, наверное, года три или четыре. Ну, один из моих других клиентов подошел и спросил, есть ли у меня что-нибудь, что могло бы сломать анкерные болты. Он говорит: «Боже, у нас их 500, и нам нужно разорвать отношения». Это займет у нас неделю. Итак, я одолжил ему. На следующий день к полудню мне позвонили и сказали: «Привет, Пэт. Мы возьмем два из них.А этой другой компании нужны два из них. Как быстро вы сможете их изготовить? »

Вскоре после этого Product Design Specialties приобрела оборудование, необходимое для производства этого нового продукта — Boltbreaker — по гораздо более низкой цене, быстро заработав бизнес для самых разных подрядчиков.

Boltbreaker — это один из самых простых, безопасных и быстрых методов на рынке для отлома стержня с резьбой. Если что-то торчит из бетона — будь то часть бетонного анкера или нет — это можно вырезать и подготовить для бетонной заделки за долю времени, используемого другими методами.

Сдвигая Boltbreaker по выступающему болту, покачивая его вперед и назад и вращая круговыми движениями, это устройство нагревает и ослабляет молекулы внутри болта, заставляя его отламываться — чисто. Фактически, более твердые болты, такие как болты из углеродистой легированной стали SAE Grade 8, ломаются даже более чисто, чем болты более низкого качества.

Используя наконечники из углеродистой стали, соответствующие диаметру каждого анкерного болта, включая размеры 1/4 «, 3/8» 1/2 «, 5/8» и 3/4 «, он удаляет бетонные анкеры на уровне или ниже уровень пола, оставляя пол готовым для ямочного ремонта бетона.Boltbreaker может удалить все, от коротких выступов, выступающих над гайкой, до полноразмерных стержней длиной более 20 дюймов. Он не требует электричества, не образует пыли и искр, что устраняет необходимость в разрешении на горячие работы, как показано на видео. ниже:

Как удалить наружные бетонные анкеры с помощью анкера типа

Если вы хотите быстро и легко удалить большинство бетонных анкеров, купите анкер-болт. Если вам нужно удалить всего несколько, и вы хотите сделать это старомодным способом — или это тип болта, требующий другого процесса — давайте рассмотрим методы избавления от этих распространенных мужских бетонных анкеров:

  • Анкер клиновой
  • Забивные анкеры
  • Анкер-гильза
  • Анкеры с раздельным приводом
  • Забивной анкер

Удаление анкера клинового

Клиновой анкер имеет небольшую расширяющуюся втулку, прикрепленную к одному концу анкера.Разработанные для использования в твердом бетоне, они широко используются для крепления световых столбов, воздуховодов и стеллажей для поддонов.

Клиновые анкеры можно удалить из бетона одним из трех способов:

  • Если отверстие под анкер достаточно глубокое, просто забейте его в бетон молотком
  • Используйте пилу или шлифовальный круг, чтобы отрезать анкер прямо над поверхностью, а оставшуюся часть разбейте молотком
  • Или вы можете просто поместить болтолом на выступающий стержень, качаться вперед и назад и вращать до тех пор, пока стержень не отломится.

Снятие анкеров-гильз и запорных анкеров

Забивные анкеры

имеют расширяющийся корпус с резьбой на верхней части и штифт, используемый для расширения анкера в бетонном отверстии.Анкеры-рукава, используемые с бетоном, кирпичом или блоком, используют стержень с резьбой, гайку и расширяющуюся втулку для крепления к бетону.

Гильза анкерная. Источник: Folkestone Fixings

.

Как и другие анкеры с наружной резьбой, анкеры с гильзой и ударные анкеры не могут быть полностью удалены, хотя некоторые анкеры с гильзой можно просто вставить под поверхность бетона после снятия гайки и шайбы. Но стержень с резьбой, выступающий из втулки или анкера, можно снять и заделать, выполнив следующие действия:

  1. Снимите гайку и шайбу с анкера.
  2. Если отверстие под анкером достаточно глубокое, просто забейте его молотком.
  3. Отрежьте резьбовую надземную часть анкера. Если у вас есть Boltbreaker, наденьте его на выступ, покачивайте назад и вперед один раз и вращайте, пока болт не отломится под поверхностью. Как вариант, прорежьте болт ножовкой или шлифовальным кругом.
  4. При необходимости сделайте оставшийся выступ на одном уровне с окружающим бетоном. Гильзовые анкеры часто можно забить молотком глубже в землю.При необходимости ударьте или отшлифуйте выступающий стержень.

Снятие анкеров с раздельной головкой и ударных анкеров

Забивной анкер

оснащен штифтом и втулкой, предназначенными для вставки в предварительно просверленное отверстие. Удар по штифту приводит к расширению втулки, захватывая анкер в отверстии. Анкер с раздельным приводом представляет собой цельный анкер с двумя предварительно расширенными половинами, которые сжимаются, а затем снова расширяются при забивании в отверстие.

Якорь ударный. Источник: Deelat Industrial через YouTube

При установке эти анкеры оставляют на поверхности только плоскую головку.Методы извлечения этих трудно снимаемых креплений различаются, но рекомендации по удалению анкеров с молотковым приводом и анкеров с раздельным приводом включают:

  • Вытягивание анкера с помощью плоской монтировки и молотка
  • Удаление головки болгаркой, затем выравнивание выступающего анкера
  • Долбление под голову и вытаскивание анкера

Как удалить внутренние бетонные анкеры с помощью анкера типа

Хотя все бетонные анкеры с внутренней резьбой можно легко сделать заподлицо с окружающим бетоном, большинство из них имеют анкерный компонент, который остается постоянно заделанным.

Машинные резьбовые анкеры и вставные анкеры имеют расширяющуюся заглушку, которая фиксируется на месте с помощью специального установочного инструмента. Поскольку весь анкер находится под поверхностью, любые болты или резьбовые стержни, присоединенные к ним, можно просто вытащить, а отверстие под анкер залатать. Ни анкер с механическим шурупом, ни забивной анкер нельзя удалить без повреждения бетона.

Анкеры-шурупы. Источник: Eden Farms Online через Bonanza

. В бетонных анкерах Lag Shield

используются болт и втулка, которые вставляются в отверстие.По мере того, как болт ввинчивается в защитный экран, он расширяется, прикрепляя его к бетону. Бетонные анкеры Lag экрана могут быть самым простым анкером для удаления: при удалении болта анкер может сжаться, позволяя вытащить его из отверстия.

Специальные инструменты для снятия анкерных болтов теперь доступны в QRFS

Если вы ищете более быстрый способ удаления клиновых анкеров, анкеров-гильз или забивных анкеров с бетона, линейка инструментов для снятия анкерных болтов от Product Design Specialties теперь доступна в QRFS.

Доступный с оранжевой или желтой отделкой, каждый Boltbreaker включает в себя два сменных наконечника из углеродистой стали, предназначенные для аккуратного отламывания анкерных болтов 3/8 «или 1/2», металлических стержней или арматурных стержней, залитых в бетон. Наконечники для болтов 1/4 «, 5/8» и 3/4 «доступны по специальному заказу.

Этот болтколом стандартного размера имеет длину 25 дюймов, что дает пользователю широкие возможности для переноски и мобильность.

Boltbreaker может отламывать болты или стержни из низкоуглеродистой, среднеуглеродистой и среднеуглеродистой легированной стали, и он доступен в трех размерах:

  • Длинный (40 дюймов) для максимального кредитного плеча
  • Стандартный (25 дюймов) для сочетания рычагов и портативности
  • Mini (20 дюймов) для ограниченного пространства

Нажмите здесь, чтобы просмотреть нашу подборку Болтколомов.

Вопросы о том, как удалить анкерные болты для бетона? Хотите заказать болтолом с нестандартными наконечниками из углеродистой стали? Позвоните нам по телефону +1 (888) 361-6662 или по электронной почте [электронная почта защищена].

Этот блог изначально был размещен на QRFS.com/blog. Если эта статья помогла вам найти решение, посетите нас на Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS.

Материалы, представленные на сайтах «Мысли о пожаре» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях.Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях. Кроме того, всегда консультируйтесь со специалистом, таким как инженер по безопасности жизнедеятельности, подрядчик или местный орган власти, имеющий юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
