Как закрепить камеру заднего вида на автомобиль: Установка камеры заднего вида

Все, что вам нужно для установки камеры заднего вида

Мы не экстрасенсы и не копаемся в вашем ящике с инструментами или в гараже, поэтому вот что вам нужно для выполнения работы.

Список инструментов

• Плоская отвертка
• Крестообразная отвертка
• Инструменты для снятия обшивки/панелей
• Инструмент для снятия изоляции
• Аккумуляторная дрель
Мультиметр
• Проводные соединители, такие как Posi-Taps
• Изолента
• Стяжки
• Друг

Список запчастей

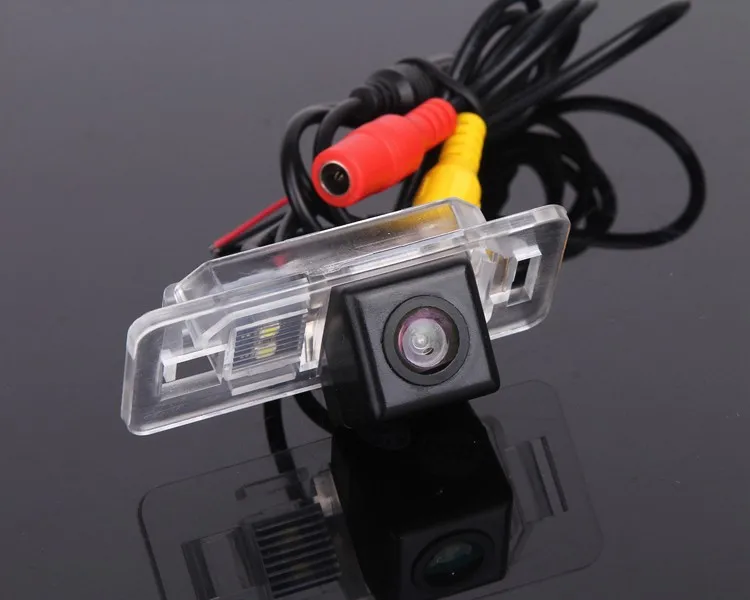

• Камера заднего вида
• Пучок проводов
• Монитор или информационно-развлекательная система (при необходимости)
• Резиновая втулка

Как установить камеру заднего вида

Давайте сделаем это!

Добавление камеры

1. Убедитесь, что автомобиль выключен.
2. Безопасно отсоедините клеммы аккумуляторной батареи автомобиля.
3. При необходимости снимите номерной знак.
4. Установите камеру в желаемое положение на транспортном средстве.
5. Маркером отметьте место соприкосновения шнура камеры с автомобилем.
6. В зависимости от типа автомобиля и места расположения камеры вам, вероятно, потребуется снять внутреннюю панель с внутренней части двери, люка или задней двери. На бампере это может и не понадобиться.
7. Убедитесь, что нет проводов, тросов или деталей отделки, которые можно повредить при сверлении отверстия снаружи автомобиля.
8. Определите, какой размер сверла просверливает достаточно большое отверстие, чтобы вместить провод камеры и резиновую втулку. Простого визуального осмотра обычно достаточно.
9. Используя выбранное сверло, просверлите отверстие в том месте, где вы сделали отметку.
10. Установите в отверстие резиновую втулку, чтобы скрыть шероховатые края металла и защитить провод.
11. Проложите проводку камеры через отверстие.
12. Прикрепите камеру к транспортному средству либо с помощью прилагаемого оборудования, либо с помощью оборудования, приобретенного вами отдельно.

Начало установки проводки

1. Подсоедините прилагаемый жгут проводов к проводу камеры. Он разделится на провод видео, провод питания и, возможно, провод обратного сигнала.
2. Для более аккуратного вида найдите проводку существующего производителя и попытайтесь соединить и проложить проводку рядом с ней.
3. Определите источник питания для камеры, вероятно, либо фонарь заднего хода, либо фонарь освещения номерного знака.
4. Определите положительный и отрицательный провода от источника света с помощью мультиметра.
5. Соедините положительный провод камеры с положительным световым проводом, а отрицательный провод камеры с отрицательным. Это можно сделать с помощью сращивания или соединителя Posi-Tap.

Сращивание проводов

1. Если Posi-Taps недоступны, вам потребуется соединить провода вместе. Для простоты мы рекомендуем армейское соединение, так как оно не требует пайки.
2. Используя инструмент для зачистки проводов, возьмитесь за провод положительного света и снимите часть пластикового покрытия, чтобы обнажить медь.
3. Разделить открытую часть меди на две части.
4. Пропустите положительный провод камеры через отверстие между медными проводами.
5. Оберните и скрутите положительный провод камеры вокруг светового провода, чтобы обеспечить прочное соединение.
6. Оберните соединение термоусадочной пленкой и/или заклейте лентой для безопасности и защиты.
7. Повторите для отрицательного провода.

Провод сигнала заднего хода

Чтобы дисплей отображал видеопоток, ему необходим сигнал, предупреждающий систему о том, что автомобиль движется задним ходом. В некоторых случаях информационно-развлекательная система будет иметь автоматическое определение сигнала, определяющее наличие входящего видеосигнала. Если это так, пропустите этот шаг.

1. Вместе с другом определите источник сигнала — это любой провод, на который подается положительное напряжение 12 вольт, — когда автомобиль движется задним ходом. Люди часто используют проводку для фонарей заднего хода, но некоторые жгуты проводов для стереосистем имеют встроенное соединение.
2. Вставьте разъем в источник сигнала (повторите шаги, описанные выше).
3. Соедините сигнальный провод с видеопроводом и подготовьтесь к прокладке.

Прокладка проводки

1. В зависимости от типа автомобиля определите, хотите ли вы проложить провод под полом автомобиля или через его потолок.
2. Снимите или частично отсоедините все элементы отделки, ковровое покрытие, обшивку потолка или дверную резину, необходимые для незаметной прокладки провода.
3. Уберите два провода из поля зрения и протяните их к передней части автомобиля.
4. Прикрепите снятые детали отделки.

Подключение дисплея

После того, как монитор установлен, будь то на приборной панели, сверху или в зеркале заднего вида, пришло время подключить его к источнику питания, видео и сигнальному проводу.

В некоторых случаях шнур питания монитора можно подключить прямо к блоку предохранителей с помощью наращенного адаптера.

1. С помощью мультиметра определите подходящее место и подключите кабель питания.
2. Убедитесь, что предохранитель выключается при выключении зажигания, иначе соединение может разрядить аккумулятор.

В других случаях проводку питания можно подключить к существующему стереофоническому блоку.

1. Снимите декоративную накладку, чтобы добраться до проводки стереосистемы.
2. Найдите силовые кабели для стереосистемы.
3. Подключите плюс к плюсу и минус к минусу.
4. Подсоедините провод сигнала заднего хода к проводу триггера заднего хода.
5. Подключите видеопровод.
6. Прикрепите снятые детали отделки.

Завершение

1. Надежно подсоедините клеммы аккумулятора.
2. Завести машину.
3. Включите задний ход, чтобы увидеть, включается или включается ли монитор и отображается ли видеопоток сзади.
4. Если работает, выключите машину. Если это не так, вернитесь к шагам и проверьте свою работу.
5. Соберите все лишние провода с помощью изоленты, стяжек и липучек.
6. При необходимости переустановите головное стереоустройство.
7. Установите на место все снятые внутренние детали, панели или покрытия.

Поздравляем, ваш автомобиль стал безопаснее и современнее.

Pro Советы по установке камеры заднего вида

Вот Профессиональные советы от The Drive по установке камеры заднего вида.

• Тянуть запутавшийся провод по всему автомобилю может быть неприятно, поэтому лучше подготовиться с помощью инструментов, которые облегчат этот процесс. Используйте механизм подачи проволоки или съемник, чтобы протянуть эти провода через труднодоступные места.

Как часто вам нужно устанавливать камеру заднего вида?

• Мы хотели бы сказать, что это будет одноразовая установка, но только дураки думают, что электроника вечна. Даже если она проработает 10 лет, в будущем вы захотите перейти на более качественную камеру с более четким изображением.

Лайфхаки

Поскольку у вас может не быть доступа к нужным инструментам или у вас может не быть друга, от которого можно было бы избавиться, мы также составили список наших лучших лайфхаков, чтобы сделать вашу жизнь проще и меньше опустошать ваш карман.

Рекомендуемые товары

Комплект резервной камеры и монитора LeeKooLuu

Автомобильная камера заднего вида eRapta ERT01 2-го поколения

Задняя камера TOGUARD 7″ Зеркальный видеорегистратор

наконечник Есть вопрос? : [email protected]

Как установить камеру заднего вида на автомобиль

Автомобильные технологии значительно продвинулись вперед, что делает вождение более удобным. Даже при автономном вождении современные автомобили оснащены множеством удобств, таких как камеры заднего вида.

Но что, если в вашем автомобиле его нет или новый автомобиль не предусмотрен в бюджете? К счастью, установить камеру заднего вида на свой автомобиль намного проще, чем вы думаете, и это можно сделать менее чем за несколько сотен долларов.

Это делается путем прикрепления небольшой камеры к внешней стороне вашего автомобиля, что позволяет вам видеть, что находится позади вас. Вот как вы можете это сделать.

Выбор оборудования

Из-за множества онлайн-устройств и большой разницы в цене найти подходящее оборудование может быть непросто. Камеры заднего вида чаще всего устанавливаются с помощью прилагаемого кронштейна или с помощью вашего номерного знака. Отснятый материал обычно отображается на головном устройстве вторичного рынка или с добавлением экрана в другом месте. В последнем случае комплекты будут включать в себя отдельный монитор или экран зеркала заднего вида, чтобы закрыть заводское зеркало.

Несмотря на множество вариантов на рынке, процесс установки остается примерно таким же, и вот как это можно сделать.

Инструменты, которые вам понадобятся

Как и для большинства установок, вам необходимо собрать необходимые детали и инструменты. Большинство из этих инструментов, вероятно, уже есть в вашем доме, но вот то, что вам нужно для работы, и при этом быть в безопасности.

• Защитное снаряжение: очки и перчатки
• Инструмент для зачистки проводов
• Кусачки
• Мультиметр
• Изолента
• Инструмент для снятия накладок
• Крестообразная или плоская отвертка
• Паяльник
• Дрель с насадками в ассортименте 6
• Набор головок
• Система камеры заднего вида

Эти инструменты применимы к большинству автомобилей, но не ко всем. Европейские автомобили используют биты безопасности для предотвращения несанкционированного доступа извне, поэтому для доступа вам могут понадобиться биты Torx или Hex.

Правильная подготовка предотвращает плохую работу

Перед началом работ на автомобиле отсоедините кабель заземления от аккумуляторной батареи и убедитесь, что автомобиль обесточен. Невыполнение этого требования может привести к перебоям в электроснабжении или серьезным травмам.

Не забудьте надеть надлежащее защитное снаряжение, так как последнее, что вы хотите, это повредить новое снаряжение, которое вы только что купили, или себя.

Установка оборудования

Вам необходимо получить доступ к месту установки оборудования. Во многих случаях это будет просто, так как это может быть приборная панель или зеркало заднего вида. Единственный случай, когда вы не будете устанавливать новое оборудование, — это если у вас уже есть головное устройство вторичного рынка, которое поддерживает эту функцию. Затем вам нужно будет получить доступ к задней части головного устройства.

В этом случае мы будем использовать систему крепления заднего вида. Используя прилагаемые эластичные ремни, прикрепите новое зеркало заднего вида к существующему в автомобиле. Убедитесь, что перед зеркалом нет препятствий и оно поддерживает полную функциональность.

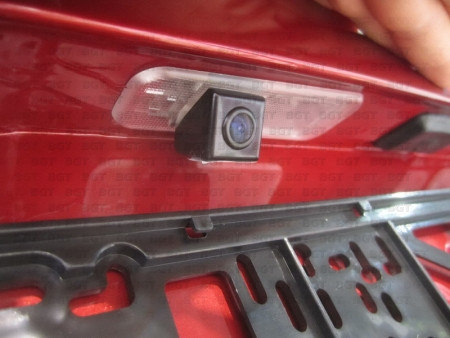

Далее необходимо установить камеру на транспортное средство. Самый простой способ — использовать кронштейн номерного знака, так как это просто два винта. Однако из эстетических соображений хочется максимально сохранить заводской вид, поэтому монтируйте его за ручку багажника. Это можно сделать с помощью двустороннего скотча или просверлив отверстие в багажнике.

При использовании двустороннего скотча необходимо убедиться, что обе сопрягаемые поверхности чистые, так как любой мусор может привести к падению камеры во время движения. Сопрягаемые поверхности можно чистить любой тряпкой и изопропиловым спиртом.

Наконец, вам нужно просверлить багажник, чтобы проложить провод камеры внутри. Этот шаг будет одинаковым для любого типа крепления камеры, если вы хотите сохранить чистый вид. Этот шаг может быть сложным, но вам просто нужно убедиться, что ничего не будет повреждено в процессе. Пока на пути нет проводов, можно приступать к сверлению. Пропустите провод через отверстие, которое вы только что просверлили, и любую потенциальную отделку, чтобы получить доступ к проводу внутри автомобиля. Хотя этот шаг может варьироваться, концепция остается неизменной.

Завершение электропроводки

Вам необходимо найти панель предохранителей или переключаемый разъем питания, чтобы обеспечить питание камеры заднего вида. В некоторых автомобилях для этого есть специальные посты, что делает его очень удобным, но все автомобили имеют блоки предохранителей. Этот шаг важен, так как вы, вероятно, захотите завести машину на следующее утро. Если все сделано неправильно, система камеры заднего вида будет непрерывно разряжать аккумулятор в течение ночи.

Предохранители, такие как стеклоочистители или радиоприемник, получают питание только при включении ключа, что делает их отличными источниками питания. Хороший способ проверить это — использовать мультиметр и проверить, на какие клеммы предохранителей подается питание, когда ключ включен.

После того, как вы проверите, какой предохранитель переключил питание, вам нужно взять отвод предохранителя и вставить его в один из контактов терминала, как показано на рисунке. Как и ранее, заправьте провода в необходимую отделку, чтобы сохранить чистый вид.

Для работы камеры заднего вида камера должна знать, когда автомобиль движется задним ходом и нуждается в видеосигнале. Это делается путем прокладки прилагаемого провода от передней части автомобиля к концу. Этот шаг относительно прост.

Далее необходимо подать сигнал на камеру заднего вида. Это можно сделать, нажав на фонари заднего хода. Вы просто разбираете свой задний фонарь и находите провода, идущие к заднему фонарю. Возьмите друга и попросите его нажать на педаль тормоза. Это подаст питание на стоп-сигнал, что упростит определение того, к какому проводу подключиться.

С помощью мультиметра проверьте, на какой провод подается напряжение 12 вольт. Вам нужно добавить новый сигнальный провод к тому, что уже установлено на автомобиле. Самый простой способ — использовать Posi-tap или какой-либо другой электрический разъем, чтобы вставить новый провод в существующий. В этом случае используйте поворотный соединитель, чтобы облегчить процесс. Альтернативный метод — зачистить провод вручную и впаять новый.

После выполнения этого шага система камеры заднего вида должна быть полностью работоспособна. Проверьте свою работу, снова подключив кабель заземления к клемме аккумулятора, чтобы подать питание. Затем включите машину задним ходом и проверьте, работает ли камера. Если вы видите что-то позади своего автомобиля, значит, вы готовы собрать автомобиль и снова привести его в порядок.

В случае, если это не работает, перепроверьте свою работу и убедитесь, что все провода подключены к правильным местам. Гораздо проще устранить проблему до того, как кабели будут спрятаны за накладками. Убедитесь, что добавленный кабель ничему не мешает.

Последние штрихи

Убедившись, что новая система работает, вы можете собрать машину, чтобы она снова выглядела оригинально. Поскольку вы сняли некоторые детали отделки, пришло время их переустановить.

Как правило, они встают на место без каких-либо проблем, хотя они могут доставлять неудобства, поскольку под ними проходит еще один провод. Спрячьте новые провода позади существующих проводов, проходящих внутри, и используйте стяжки, чтобы зафиксировать их на месте.
