Какое сопротивление должно быть на датчике коленвала: Как проверить датчик коленвала: основные способы устранения

Какое сопротивление должно быть у датчика положения распределительного вала?

Наиболее часто автомобилисты упоминают следующие признаки неисправности датчика распредвала:

1. Блокировка трансмисии на одной скорости.
2. Существенное снижение мощности двигателя.
3. Двигатель может внезапно заглохнуть.
4. Если сбои ДПРВ начинаются на ходу, автомобиль может дергаться, при этом мощность двигателя заметно падает.

Содержание

Какое сопротивление должно быть у датчика положения распределительного вала?

Сопротивление исправного датчика должно быть в пределах 550-750 Ом (данные для автомобиля ВАЗ-2109). Проверка должна производиться при температуре 22±2оС, при этом нужно рассматривать погрешность измерительного прибора.

Как проверить цепь датчика распредвала?

Включите зажигание и проведите проверку датчика распредвала мультиметром. Массу тестера подключите к массе двигателя. Замер должен соответствовать показателям напряжения на клеммах аккумуляторной батареи. Если показания не совпадают, значит цепь питания датчика вышла из строя.

Как найти датчик распредвала?

На большинстве машин ДПРВ находится в районе головки блока цилиндров. Чтобы найти его, необходимо ориентироваться на положение распределительного вала. Он может находиться с левой или правой части двигателя. Место расположения датчика распредвала варьируется в зависимости от марки и модели.

Как ведёт себя машина при неисправном датчике распредвала?

— При выходе из строя датчика вы заметите плохую работу двигателя: потеря динамичности, осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т. п.

Можно ли ездить без датчика распредвала?

Re: Можно ли ехать без датчика положения распредвала (датчика фаз)? Да, можно ехать без него, тем более расстояние небольшое.

Что будет если ездить с неисправным датчиком коленвала?

Неисправности датчика коленвала обычно приводят к падению мощности двигателя, перерасходу топлива, снижению динамических характеристик автомобиля, появление детонации. При полном выходе ДПКВ из строя двигатель вовсе не будет работать, так как этот элемент синхронизирует работу систем зажигания и впрыска.

Почему сгорает датчик положения коленвала?

Причинами выхода из строя ДПКВ являются чаще всего перегрев двигателя, поскольку датчик содержит катушку с большим количеством мотков, не менее двух тысяч очень тонкой проволоки. Расширение, вызываемое перегревом неизбежно приводит к разрыву.

Где находится датчик положения коленчатого вала?

Фиксируется ДПКВ на блоке цилиндров или картере коробки передач. Также он может быть установлен на кронштейне возле приводного шкива. Датчик располагается напротив зубьев задающего диска. Иногда его могут называть синхронизирующий или реперный.

Для чего нужен датчик распределительного вала?

Для чего нужен датчик распредвала

В числе таких сенсоров — датчик положения распредвала (ДПРВ). Его сигнал позволяет синхронизировать работу системы впрыскивания горючей смеси в цилиндры двигателя.

Для чего нужен датчик распредвала?

Датчик фазы (ДФ) или датчик положения распределительного вала (ДПРВ) — датчик системы управления инжекторными бензиновыми и дизельными двигателями, отслеживающий положение газораспределительного механизма.

В чем разница между датчиком коленвала и распредвала?

Конструктивно датчик положения распредвала тоже не сильно отличается от датчика коленвала. Основная его деталь – это катушка, на которую после включения зажигания приходит постоянное напряжение от бортовой сети – 12 вольт (на самом деле чуть больше, но для простоты – 12). Третий провод датчика – сигнальный.

Как влияет на работу двигателя датчик положения распредвала?

При выходе из строя датчика Вы заметите плохую работу двигателя, у него будут потеря динамичности, начнутся осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т. п. неровности в работе.

Какую функцию выполняет датчик?

Датчики являются элементом технических систем, предназначенных для измерения, сигнализации, регулирования, управления устройствами или процессами. Датчики преобразуют контролируемую величину (давление, температура, расход, концентрация, частота, скорость, перемещение, напряжение, электрический ток и т.

Какую функцию выполняет датчик температуры охлаждающей жидкости?

Зачем нужен датчик температуры охлаждающей жидкости

Именно этот датчик отвечает за работу системы принудительного охлаждения двигателя, а также за показания температуры на приборной панели (если эта опция предусмотрена производителем).

Для чего нужен мар сенсор?

Датчик давления, МАП-датчик, MAP сенсор – электронное устройство в системах ГБО 4 поколения. Применяют его для измерения вакуума во впускном коллекторе двигателя, а также передаче этой информации газовому блоку управления в виде частотного сигнала.

Как работает мап сенсор для гбо?

МАП датчик контролирует абсолютное давление (уровень разрежения воздуха во впускном коллекторе) и может быть аналоговым или цифровым. Данные, которые передает MAP Sensor, предаются в ЭБУ, после чего на их основании корректируется ГВС (газовоздушная смесь).

Как умирает датчик положения коленвала?

Чрезмерное нагревание двигателя может привести к повреждению датчика из-за расплавления пластикового покрытия. 2. Проблемы проводки. Неправильное напряжение или ослабленная, изношенная или поврежденная проводка может нарушить передачу сигналов на ДПКВ и от него, что приведет к возникновению проблем.

Какой ресурс у датчика коленвала?

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля.

Как проверить датчик частоты вращения коленчатого вала?

Способы проверки датчика коленвала

Для начала, нужен только мультиметр, которым надо замерить сопротивление катушки датчика. Оно должно лежать в пределах 500-750 Ом. Если сопротивление больше или меньше, то датчик скорее всего замкнут накоротко, либо в обрыве, его нужно заменить.

Как понять что сломался датчик коленвала?

СИМПТОМЫ НЕИСПРАВНОСТИ ДАТЧИКА КОЛЕНВАЛА

• снижение мощности двигателя – в особенности, под нагрузкой;
• нестабильные обороты во всех режимах;
• увеличение расхода топлива;
• провалы при нажатии педали акселератора;
• детонация на высоких оборотах;
• вибрация двигателя, нередко сопровождающаяся лязгающими звуками;

Что будет если не работает датчик детонации?

Неисправность датчика детонации приводит к тому, что блок управления двигателем (ЭБУ) перестает обнаруживать процесс детонации при сгорании топливной смеси в цилиндрах. Такая проблема возникает в результате слишком слабого или наоборот чересчур сильного исходящего сигнала.

Как определить неисправность дроссельной заслонки?

Неисправности дроссельной заслонки внешне можно определить по таким признакам работы двигателя – проблемы с запуском, снижение мощности, ухудшение динамических характеристик, неустойчивый холостой ход, увеличение расхода топлива.

Что такое распредвал и коленвал?

Распределительный вал или распредвал — вал двигателя внутреннего сгорания, управляющий открытием и закрытием клапанов двигателя. Основная деталь газораспределительного механизма (ГРМ), служащего для синхронизации тактов работы двигателя и впуска-выпуска топливной смеси/воздуха и отработанных газов.

Где находится датчик распредвала коленвала?

Ну а где находится датчик распредвала? На головке блока цилиндров или реже – на клапанной крышке, непосредственно у «своего» распредвала. Реже датчик положения распредвала дает серию импульсов, определяющую начало нужного такта в конкретном цилиндре.

Как ведет себя машина при неисправном датчике распредвала?

— При выходе из строя датчика вы заметите плохую работу двигателя: потеря динамичности, осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т. п.

Как проявляется неисправность датчика фаз?

При неисправности датчика загорается красная лампочка(Check engine)) и выскакивает ошибка P0340 – «Ошибка датчика фазы» или «неисправен датчик положения распредвала». Датчик фаз и датчик положения распредвала – это один и тот же датчик. Чаще всего ремонт обходится просто: нужно заменить датчик на новый.

Как проверить датчик распредвала работает или нет?

Проверка датчика распредвала мультиметром

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.

Как датчик распредвала влияет на запуск двигателя?

При выходе из строя датчика Вы заметите плохую работу двигателя, у него будут потеря динамичности, начнутся осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т. п.

Для чего нужен датчик положения коленчатого вала?

Некоторые датчики критически важны для работы силового агрегата, в их число входит и датчик положения коленвала. ДПКВ измеряет один параметр — положение коленчатого вала в каждый момент времени. На основе полученных данных определяются частота вращения вала и его угловая скорость.

Как влияет датчик положения коленвала на работу двигателя?

Датчик коленвала контролирует положение и частоту вращения коленчатого вала, а также другие параметры, которые играют важную роль при запуске двигателя. Если датчик неисправен, возможно, у автомобиля периодически возникают проблемы с запуском или вообще не запустится, что более вероятно.

Какие признаки если не работает датчик коленвала?

– «плавающими» оборотами двигателя; – детонацией, срабатывающей в двигателе при активном движении; – отсутствием в датчике признаков жизни, когда завести автомобиль невозможно. Наличие таких проблем говорит о необходимости проверки датчика положения коленвала.

Как проверить идет ли питание на датчик коленвала?

Проверка мультиметром

Рассмотрим, как проверить питание на датчик коленвала, применяя мультиметр. У датчика есть электрические выводы, к которым подключаются провода питания. Прибор нужно переключить в режим для измерения напряжения. Измерения необходимо делать при запущенном на холостых оборотах двигателе.

Что блокирует датчик коленвала?

Датчик положения коленвала (ДПКВ) — один из главных датчиков системы управления двигателя. Он сообщает блоку управления двигателем информацию о положении поршневой системы и определяет синхронность работы систем впрыска и зажигания.

Как влияет датчик коленвала на искру?

Когда коленвал приходит в движение между установленным датчиком и зубьями шкива коленвала генерируется импульс тока, электронный блок управления двигателем (ЭБУ) считывает импульс и дает сигнал на открытие форсунок и на модуль зажигания (катушки), который в свою очередь дает искру на свечи.

Куда подключать датчик коленвала?

Устройство и где находится датчик положения коленвала

От него идет стандартный электрический разъем, который подключается к электросети автомобиля. Фиксируется ДПКВ на блоке цилиндров или картере коробки передач. Также он может быть установлен на кронштейне возле приводного шкива.

Какую роль играет датчик распредвала?

В числе таких сенсоров — датчик положения распредвала (ДПРВ). Его сигнал позволяет синхронизировать работу системы впрыскивания горючей смеси в цилиндры двигателя. В подавляющем большинстве инжекторных двигателей применяется распределенное последовательное (фазированное) впрыскивание смеси.

Для чего служит датчик распредвала?

Датчик распределительного вала отвечает за положение ГРМ, то есть – за угловое положение вала по отношению к двигателю. Вкратце происходит следующее: СУД (то есть – система управления двигателем) получает команду от датчика и производит впрыск топлива и зажигание. Основа работы датчика распредвала – принцип Холла*.

Какие признаки выхода из строя датчика детонации?

НЕИСПРАВНОСТЬ ДАТЧИКА ДЕТОНАЦИИ: ПРИЗНАКИ

1. Загорание контрольной лампы двигателя,
2. сохранение кода ошибки,
3. низкая мощность двигателя,
4. повышенный расход топлива.

Как проверить датчик детонации не снимая его?

Как проверить датчик детонации

Мультиметр, включенный в режим омметра должен показывать определенное для вашего авто сопротивление. Таким же образом, но отключив разъем эбу, можно прозвонить и всю проводку датчика, не снимая последнего.

Как проверить датчик детонации работает или нет?

Эффективнее всего выполнить проверку датчика детонации двигателя мультиметром (другое название — электрический тестер, он может быть как электронный, так и механический стрелочный). Данную проверку можно выполнить сняв датчик с посадочного места или проверив прямо на месте, однако с демонтажем работать будет удобней.

Чем управляет датчик коленвала?

Датчик положения коленчатого вала является одним из элементов всей сети датчиков, окружающих двигатель. Его задачей является сбор информации о текущем, кратковременном положении коленвала и скорости его вращения.

Как понять что датчик Холла не работает?

Признаки неисправности датчика Холла

1. плохо заводится или вообще не запускается двигатель;
2. возникновение перебоев в работе мотора на холостом ходу;
3. “дергание” машины при движении на высоких оборотах;
4. двигатель глохнет во время движения автомобиля.

Как умирает датчик распредвала?

Как и любой элемент автомобиля, датчик распредвала в определенный момент перестаёт работать. Например, это происходит в результате износа внутренней части или провода. В зависимости от типа используемого датчика различаются и проблемы в работе двигателя.

Коленвал 4D56T, Паджеро, Pajero

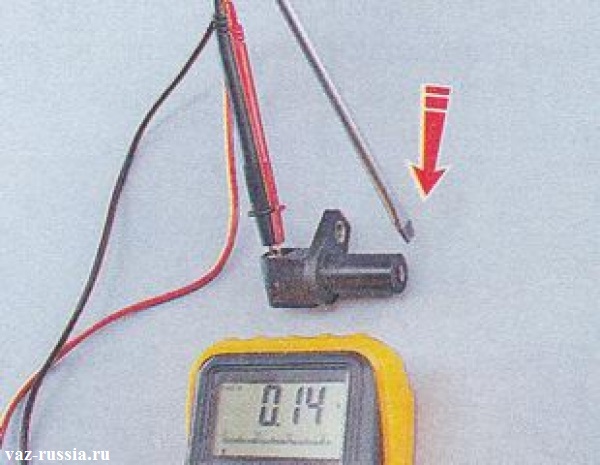

Как проверить датчик коленчатого вала в домашних условиях?

Для проверки исправности датчика положения коленчатого вала 23111-42020 существуют несколько способов. Все они проводятся при помощи специальных приборов. Однако мы более детально остановимся на двух методах, которые применяются чаще всего.

Однако в любом случае датчик на коленвал 4d56 лучше снять. Однако перед этим обязательно зафиксируйте метками его изначальное положение. После того, как датчик коленвала 23111-42002 снят, необходимо провести его внешний осмотр, который позволит определить наличие каких либо физических повреждений на корпусе датчика. Кроме этого вы сможете проверить состояние контактной колодки, контактов, сердечника. При помощи бензина или спирта необходимо удалить все загрязнения с сердечника и контактов. Очень важно, чтобы контакты датчика были чистыми.

В процессе демонтажа особое внимание обратите на расстояние между сердечником датчика и диском синхронизации. Оно должно быть от 0,6 до 1,5 миллиметров. Если в процессе внешнего осмотра неисправности не выявлены, самое время приступать к более углубленной проверке датчика на коленвал 4D56T.

А теперь самое интересное. Первым вариантом проверки датчика положения коленчатого вала является его проверка при помощи омметра. С его помощью необходимо замерить сопротивление в обмотке датчика. Для большинства датчиков коленвала 23111-42020 сопротивление обмотки должно находиться в пределах от 550 до 750 Ом. Тем не менее, чтобы быть уверенными на все сто, следует уточнить точные параметры в инструкции по эксплуатации Вашего авто. Если результаты измерений будут выходить за указанные границы, значит пришло время менять датчик.

Второй вариант, который позволяет проверить исправность датчика положения коленвала 23111-42002 более трудоемкий. Тут понадобится больше приборов, а именно:

1. Цифровой вольтметр (хотя можно взять и аналоговый).

2. Измерительй индуктовности.

3. Мегаомметр.

4. Сетевой трансформатор.

Для того, чтобы показатели измерения были более точными и правильными, важно, чтобы температура в помещении, где проводятся измерения, находилась в пределах от 20 до 22 градусов по Цельсию. Сопротивление обмотки измеряют точно так же, как в первом варианте.

Индуктивность обмотки измеряют при помощи измерителя индуктивности. В исправном датчике на коленвал паджеро индуктивность находится в пределах от 200 до 400 мГн.

С помощью мегаомметра необходимо проверить сопротивление изоляции. При напряжении в 500 В этот параметр не должен превышать отметку в 20 МОм.

Если вдруг при ремонте датчика на коленвал pajero намагнитится диск синхронизации, то его размагничивание можно проводить с помощью сетевого трансформатора.

Данные, которые Вы получите в процессе измерений, позволят вам составить полную картину о состоянии датчика. Во время монтажа нового либо старого датчика очень важно устанавливать его точно на прежнее место по меткам. Нельзя забывать и о зазоре между сердечником и диском синхронизации.

 Полезные ссылки: коленвал Монтеро

Сколько Ом должен иметь датчик коленвала?

Последнее обновление: 23 марта 2023 г. Сэм Орловский

Категории Обучение

Значение в омах — это самый простой способ определить неисправный датчик коленчатого вала. Поэтому очень важно знать правильный диапазон сопротивления датчика коленчатого вала. Ниже я расскажу более подробно и расскажу о некоторых других интересных фактах.

Обычно правильно работающий датчик коленвала должен иметь внутреннее сопротивление от 200 до 2000 Ом. Если датчик показывает значение 0 Ом, это указывает на короткое замыкание, а если значение равно бесконечности или миллиону Ом, имеется обрыв цепи.

Различные значения сопротивления датчика коленчатого вала и их значение

Датчик коленчатого вала может контролировать положение коленчатого вала и скорость вращения.

Этот процесс жизненно важен для управления впрыском топлива. Неисправный датчик коленчатого вала может вызвать несколько проблем в ваших автомобилях, таких как пропуски зажигания в двигателе или цилиндре, проблемы с запуском или неправильная синхронизация свечи зажигания.

Определить неисправные датчики положения коленчатого вала можно по их сопротивлению. В зависимости от модели автомобиля рекомендуемое сопротивление для хорошего датчика коленчатого вала будет находиться в диапазоне от 200 Ом до 2000 Ом. Есть несколько ситуаций, когда вы можете получить совершенно разные показания для этого значения сопротивления.

Что, если я получу нулевое значение сопротивления?

Если вы получаете значение с нулевым сопротивлением, это указывает на короткое замыкание.

Короткое замыкание происходит из-за поврежденных проводов цепи или ненужного контакта проводов, что приводит к нагреву цепей и возникновению всевозможных неприятностей. Таким образом, если вы когда-нибудь обнаружите значение нулевого сопротивления датчика коленчатого вала, попробуйте отремонтировать его или заменить новым.

Что делать, если я получил бесконечное значение сопротивления?

Другим значением в омах, которое вы можете получить, является бесконечное чтение.

Предположим, вы получаете бесконечные показания, указывающие на обрыв цепи. Другими словами, цепь разорвана. Следовательно, ток не может течь. Это может произойти из-за обрыва проводника или петли в цепи.

Видео | mechanic Brother

Совет: В цифровом мультиметре бесконечное сопротивление (разомкнутая цепь) отображается символом OL.

Как проверить датчик положения коленчатого вала? Видео | брат механик

Процесс проверки датчика коленвала совсем не сложный. Для этого вам понадобится только цифровой мультиметр.

1. Снимите датчик положения коленчатого вала с автомобиля.
2. Установите мультиметр в режим измерения сопротивления.
3. Подсоедините красный провод мультиметра к первому гнезду датчика.
4. Подсоедините черный провод мультиметра к другому разъему датчика.
5. Проверьте показания.
6. Сравните показания с рекомендуемым для вашего автомобиля значением сопротивления датчика коленчатого вала.

Видео | Трещотки и гаечные ключи

Совет: Некоторые датчики коленчатого вала поставляются с трехпроводной настройкой. Если это так, вам нужно будет определить слоты сигнала, опорного сигнала и земли перед тестированием.

Часто задаваемые вопросы

Могут ли значения сопротивления датчика коленчатого вала быть равны нулю?

Вы имеете дело с неисправным датчиком коленчатого вала, если показания равны нулю.

В зависимости от модели автомобиля значение сопротивления должно быть в пределах от 200 Ом до 2000 Ом. Например, датчики коленчатого вала модели Ford Escape 2008 года имеют диапазон внутреннего сопротивления от 250 Ом до 1000 Ом. Так что прежде чем делать поспешные выводы, стоит обратиться к руководству по ремонту автомобиля. (1)

Каковы симптомы неисправности датчика коленчатого вала?

Существует множество признаков неисправности датчика коленчатого вала.

— Пропуски зажигания в двигателе или цилиндре
— Проблемы с запуском автомобиля
— Горит индикатор «Проверить двигатель»
— Неравномерное ускорение
— Уменьшенный расход топлива

Вышеуказанные пять симптомов являются наиболее распространенными. Если вы обнаружите какие-либо симптомы, проверьте значение сопротивления датчика коленчатого вала с помощью мультиметра.

Датчик коленчатого вала и датчик распредвала — это одно и то же?

Да, они одинаковые. Датчик распределительного вала — это еще один термин, который используется для обозначения датчика коленчатого вала. Датчик коленчатого вала отвечает за контроль уровня топлива, необходимого двигателю. (2)

Взгляните на некоторые из наших статей ниже.

• Как проверить 3-проводной датчик коленвала мультиметром
• Признаки неисправных проводов штекера
• Как использовать цифровой мультиметр Cen-Tech для проверки напряжения

---

Каталожные номера
(1) Ford Escape 2 ://www.edmunds.com/ford/
escape/2008/review/
(2) топливо – https://www.nap.edu/read/12924/chapter/4

Ссылки на видео

механик брат

Трещотки и ключи

Насколько полезна была эта статья?

Сожалеем, что это не помогло!

Давайте улучшим этот пост!

Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

О Сэме Орловском

Сертификаты: B.E.E.
Образование: Университет Денвера – Электротехника
Проживает: Денвер Колорадо

Электротехника — моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом. Один из путей моей карьеры начался с работы разнорабочим, так что у меня также есть большой опыт в обустройстве дома, которым я с удовольствием делюсь.

| Связаться со мнойКатегории обучения

Как проверить 3-проводной датчик коленвала с помощью мультиметра

Если двигатель вашего автомобиля не заводится, а свеча зажигания в порядке, то причиной плохого зажигания может быть датчик коленчатого вала . Вы можете проверить датчик кривошипа различными способами, например, с помощью мультиметра, сканера или стендового теста. Но в этом посте вы узнаете, как проверить 3-проводной датчик коленвала с помощью мультиметра.

В двигателе блок управления использует датчик кривошипа для определения положения и вращения коленчатого вала, поршней и клапанов. Мы должны проверить напряжение проводов разъема датчика коленвала и сопротивление датчика.

Вот как можно проверить 3-проводной датчик коленвала с помощью мультиметра.

Содержание

1. Отсоедините провода от разъема датчика коленвала.
2. Установите мультиметр на постоянное напряжение.
3. Измерьте напряжение от клеммы заземления до сигнальной и активной клеммы разъема датчика.
4. Также измерьте сопротивление между клеммами штекера датчика коленвала.
5. Сверьте показания мультиметра с идеальными диапазонами в руководствах.

Следуйте пошаговой инструкции, чтобы проверить датчик коленчатого вала с помощью мультиметра.

Шаг 1: Найдите датчик

Чтобы проверить датчик коленчатого вала, мы должны найти его сначала . Возможно, вам придется снять шину.

Датчик коленвала расположен на переднем или заднем зубца коленчатого вала . Датчик коленвала также может быть расположен между двигателем блок и передача . Тем не менее, автомобили могут иметь разные датчики коленчатого вала.

Как следует из названия, трехпроводные датчики коленчатого вала имеют три провода сигнал , питание и заземление . Вы должны проверить эти три провода с помощью мультиметра, чтобы проверить датчик коленвала.

• Провод питания — это провод под напряжением, по которому подается ток от батареи.
• Сигнальный провод предназначен для обмена данными (показаниями датчиков) с блоком управления двигателем.
• Провода заземления замыкают цепь в каждом компоненте автомобиля.

Проверьте свой автомобиль или датчик коленвала руководство по идентифицируйте провода на вилке.

Шаг 2.

Проверьте напряжение на клемме питания и заземления

После идентификации проводов необходимо проверить, в порядке ли провода и цепь датчика коленвала.

1. Включить ключ зажигания .
2. Установите мультиметр на DC Напряжение .
3. Подключите красный щуп к фазе (питание), а черный щуп к проводу заземления.
4. Мультиметр должен показывать напряжение в пределах 5-12 В (максимум для исправного датчика).
5. Если мультиметр показывает изменяющееся напряжение, провода датчика коленвала повреждены.
6. Если мультиметр показывает OL , это указывает на обрыв проводов в датчике.

Вам следует также проверьте , в порядке ли провод заземления или нет. Если заземляющий провод неисправен, он будет пропускать ток.

Чтобы проверить заземляющий провод, подсоедините красный щуп к положительной клемме аккумулятора, а черный щуп — к заземляющему проводу датчика.

Если заземляющий провод (соединение) датчика коленвала в порядке (не протекает), мультиметр покажет напряжение автомобильного аккумулятора, например, 12,6 В .

Этап 3: Тестовое напряжение сигнала и заземления Клемма:

1. Запустите двигатель (запустите) и подключите красный щуп к сигнальному проводу, а черный щуп к проводу заземления.
2. Дождитесь показаний мультиметра. Мультиметр должен показывать около 5 вольт.
3. Если мультиметр показывает напряжение 0, то цепь неполная (обрыв).
4. Сверьте показание напряжения на мультиметре с идеальным диапазоном напряжения датчика коленчатого вала в руководстве.

Некоторые продвинутые мультиметры дают среднее значение напряжения обоих экземпляров (при выключенном и включенном двигателе), например, 0–5 В вместо 2,5 В

Шаг 4: Проверьте сопротивление датчика коленвала

Измерение сопротивления поможет определить, есть ли неисправность датчика коленвала, например, повреждение или неполная цепь, а также сопротивление выше или ниже нормального диапазона. Высокое сопротивление в датчике коленчатого вала затруднит (сопротивление) прохождению тока в цепи.

Для измерения сопротивления необходимо снять датчик коленвала с автомобиля

1. Выбрать сопротивление мультиметра или ом ( Ом )настройка для измерения сопротивления.
2. Подсоедините черный и красный щупы мультиметра к входным клеммам датчика коленвала.
3. Идеальный диапазон сопротивления трехпроводного датчика коленчатого вала составляет менее 1000 Ом.
4. Пока щупы подключены к датчику, возьмите металл и проведите им рядом с датчиком.
5. Напряжение мультиметра увеличится и вернется к норме, когда вы уберете металл с датчика.
6. Всплески напряжения указывают на то, что датчик исправен и обнаруживает движение.

Часто задаваемые вопросы

Как обойти датчик положения коленчатого вала?

Если ваш двигатель работает без датчика коленвала, вы можете эксплуатировать автомобиль и без него. Тем не менее, это , а не , рекомендованный профессионалами для обхода датчика коленвала. Без датчика коленчатого вала ЭБУ не сможет контролировать вращение и положение коленчатого вала, что приведет к плохому зажиганию, искре и пробегу и вызовет ряд других осложнений.

Как проверить двухпроводной датчик коленвала с помощью мультиметра?

Для проверки двухпроводного датчика коленвала включите ключ зажигания (не двигатель).

Настройте мультиметр на постоянное напряжение и подсоедините черный щуп к точке заземления или отрицательной клемме аккумулятора.

Подсоедините красный щуп к проводам датчика в разъеме.

В идеале мультиметр должен показывать 10-12 В в проводе питания при работающем двигателе.

Мультиметр покажет 0В (когда только ключ включен) и 5В (запуск двигателя) если рукоятка 9Схема датчика 0139 рассчитана на 5 вольт .

Как завести машину с неисправным датчиком коленвала?

Чтобы завести автомобиль с неисправным датчиком коленчатого вала, сначала необходимо проверить напряжение датчика, когда он установлен в автомобиле, поскольку ваш автомобиль не будет работать с датчиком коленчатого вала с истекшим сроком службы.

С помощью мультиметра проверьте напряжение разъема датчика (вилки), которое должно быть около 12 вольт .

Проверьте сопротивление, сняв датчик с двигателя, оно должно быть около 6-7 Ом . Если мультиметр показывает OL , цепь датчика коленвала разорвана.

Если с датчиком все в порядке, очистите датчик от грязи. Нанесите немного смазки на клемму для плавного соединения. Подключите его обратно к автомобилю и попробуйте запустить двигатель.

Как проверить датчик коленвала сканером?

Чтобы проверить датчик коленчатого вала с помощью сканера, включите сканер и установите его для чтения оборотов двигателя. Теперь попробуйте запустить двигатель (завести). С датчиком все в порядке, если сканер показывает от 100 до 500 об/мин. В противном случае слишком низкие или высокие показания указывают на неисправный датчик коленчатого вала, а отсутствие показаний указывает на датчик с истекшим сроком службы.

Заключение

Независимо от того, связана ли проблема с заземлением, сигналом или напряжением, необходимо заменить все устройство, и этот процесс может быть очень утомительным.
