Предохранитель бортового компьютера ВАЗ 2114 🦈 avtoshark.com
Оборудование автомобиля чаще не работает из-за отсутствия электропитания. Поэтому сначала проверяют целостность плавких контактов в монтажном блоке, которые отвечают за соответствующие устройства.
Предохранители бортового компьютера ВАЗ 2114 защищают оборудование автомобиля от скачков напряжения и короткого замыкания. Плавкие контакты располагаются по схеме в корпусах БП и ЭБУ маршрутного компа. Для восстановления работоспособности оборудования машины обычно достаточно заменить сгоревшие вставки на новые.
Расположение предохранителей бортового компьютера
Причиной отказа приборов и устройств ВАЗ 2114 инжектор чаще заключается в отсутствии электропитания от бортовой сети. Блок с плавкими вставками основных систем машины располагается под капотом.
Предохранители и реле ЭБУ БК размещают в салоне под торпедой.
Основная функция монтажного блока (БП) – защита устройств автомобиля от скачков напряжения.
Плавкие контакты разрывают электрическую цепь в случае превышения допустимой силы тока.

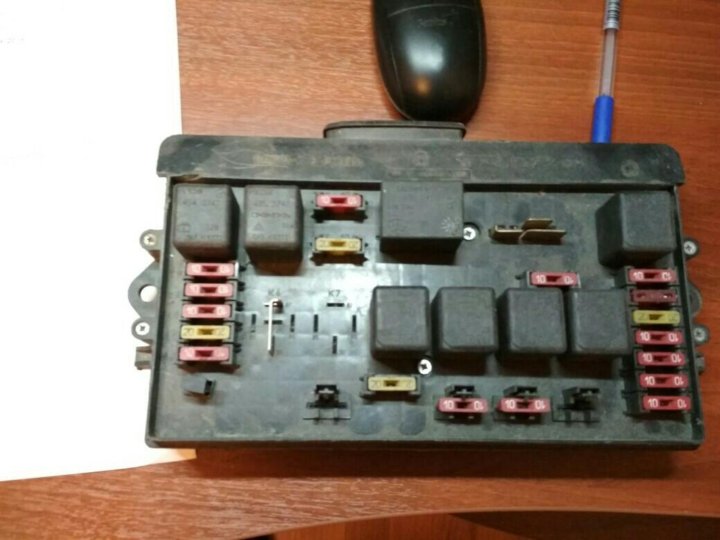

Схема БП
Монтажный блок инжекторного ВАЗ 2114 снабжен пластмассовой крышкой на фиксаторах и легко снимается. На внутренней стороне находится план расположения плавких контактов F1-F20, с указанием предельной силы тока в амперах. Всего предусмотрены 20 мест под предохранители, из которых 4 выделены в резерв.
Кроме плавких вставок, в БП находятся 9 реле K1-K9 контроля вспомогательного оборудования.
Схема расположения предохранителей
В корпусе ЭБУ бортового компьютера установлены 3 защитные вставки и 3 переключателя.
Описание предохранителей и реле ЭБУ
Корпус с электронными приборами управления находится в салоне ВАЗ 2114 инжектор под торпедой с пассажирской стороны.
Плавкие контакты ЭБУ бортового компьютера:
- 15 А – насос подачи топлива;
- 7,5 А – вентилятор охлаждения и клапан адсорбера;
- 7,5 А – защита ЭБУ и управление зажиганием.
Работу оборудования обеспечивают 3 реле включения перечисленных выше устройств.
Порядок вставок в БП сверху вниз
Размещение защитных приспособлений в корпусе монтажного блока ВАЗ 2114:
- Правая группа плавких вставок F1-F3 отвечает за задние лампы, указатели поворота, подсветку панели приборов и питание БК. Предохранитель F4 управляет подогревом стекла, F5 – клаксоном и охлаждением ДВС. Вставки F6-F7 защищают от перегрузки электроприводы стеклоподъемников и печки. Защиту противотуманных фар обозначают F8-F9.
- Левая группа плавких вставок F10-F16 отвечает за работу приборов освещения по борту – ближний и дальний свет, габариты и фонари заднего хода.
Блок ЭБУ бортового компьютера содержит три предохранителя, обеспечивающих безопасную работу устройств с электронным управлением.
Предохранители бортового компьютера ВАЗ 2114
Порядок реле сверху вниз
Переключатели вспомогательного оборудования расположены в основном БП в два ряда
- В верхней части корпуса находятся 4 реле вспомогательных и сигнальных устройств К1-К4. Приспособления работают с очистителями стекол, поворотниками и сигнализацией.
- Нижний ряд представлен 5 реле К5-К9, которые отвечают за стеклоподъемники, клаксон, обогрев стекол и лампы внешнего освещения.
Приспособления работают с очистителями стекол, поворотниками и сигнализацией.В корпусе электронного блока управления маршрутного компьютера находятся 3 переключателя, которые отвечают за подачу топливовоздушной смеси в двигатель и зажигание.
Поиск сгоревшего предохранителя
Проверку плавких вставок проводят при снятой крышке БП. Неисправность перемычки приспособления чаще определяют визуально. Более надежный способ поиска обрыва электрической цепи – контроль тестером. При обнаружении неисправной детали необходимо вставить новую с такой же маркировкой.
Замена
Оборудование автомобиля чаще не работает из-за отсутствия электропитания. Поэтому сначала проверяют целостность плавких контактов в монтажном блоке, которые отвечают за соответствующие устройства. Если после замены вставка снова сгорела, то необходимо протестировать электропроводку и соответствующее оборудование.
Проверка предохранителей
Замена неисправных деталей в БП ВАЗ 2114 — достаточно простая работа, которую можно выполнить самостоятельно.
Читайте также: Особенности замены рулевой рейки на ВАЗ 2109 своими руками
Последовательность действий:
- Открыть капот и снять с фиксаторов крышку монтажного блока.
- Вытащить штатным пинцетом предохранитель неисправного устройства.
- Проверить обрыв провода визуально или найти поломку при помощи омметра. Высокое сопротивление указывает на обрыв контактов.
Проверка и замена предохранителей ВАЗ 2114
По статистике, чаще перегорают вставки, которые защищают вентилятор системы охлаждения и прикуриватель.
При значительном повреждении БП ремонт не производят, а взамен неисправной защиты устанавливают новый блок.
