Карбюраторы мотоциклетного типа. Основные принципы / Хабр

Здравствуйте, уважаемые читатели. Представляю вашему вниманию статью, посвященную карбюраторам мотоциклетного типа.

Наверняка многие из вас ездили на мотоцикле, а кто-то даже имеет его в собственности. Может быть, вы бывали на картодроме и с азартом соперничали на трассе под свист резины и рокот мотора. А может, вы просто по выходным обустраиваете дачу с помощью бензоинструмента. В этих и многих других случаях мы имеем дело с малолитражными двигателями внутреннего сгорания под управлением карбюратора. Но что это за деталь? Для чего нужна и из чего состоит? На какие характеристики влияет, как регулируется? На эти и ряд других вопросов вы сможете найти ответы в предлагаемой статье.

Давайте конкретизируем вопросы, которые рассмотрены по ходу повествования.

• В первой части будут рассмотрены основные вопросы образования и воспламенения горючей смеси.
• Вторая часть посвящена главной дозирующей системе, в ней же приводится описание методики подбора главного топливного жиклера по анализу состояния свечи зажигания.
• Третья часть посвящена вопросам формы и особенностям конструкции диффузора и дроссельной заслонки.
• Система холостого хода рассмотрена в четвертой части, помимо этого в ней рассматриваются вопросы работы системы в переходных режимах.
• В пятой части рассмотрен ряд вспомогательных устройств карбюратора, описываются их назначения, конструкции и способы регулировки.
• Шестая часть посвящена карбюраторам с постоянным разрежением у распылителя, получившим широкое распространение на четырехтактных двигателях.

Сегодня рассмотрим только первую часть. В виду большого объема предлагаемого к изучению материала части статьи будут сформированы как отдельные публикации.

P.S. Я понимаю, что материал подобного рода имеет только косвенное отношение к тематике портала. Однако и здесь в категории транспорт есть статьи, посвященные самодельному двухтактному ДВС и даже паровому двигателю. Эти примеры мотивировали меня опубликовать работу. Помимо этого, публикация на таком авторитетном и хорошо индексируемом ресурсе, как Хабр, поможет распространить материал и донести его до аудитории, интересующейся непосредственно карбюраторами. Всем приятного и, надеюсь, полезного чтения!

Карбюратор: основные принципы

Двигатели мотоциклов, работающие по циклу Отто, как двухтактные, так и четырехтактные, потребляют топливо, которое достаточно легко испаряется и имеет антидетонационные свойства, позволяющие образовывать смесь с горячим воздухом перед тем, как свеча зажигания инициирует поджиг. К таким видам топлива относится, например, коммерческий бензин, специальный бензин для соревнований, метанол и этиловый спирт.

Совсем иначе процесс смесеобразования проходит в двигателях, работающих по циклу Дизеля. В них применяется менее испаряемое топливо, антидетонационные свойства которого требуют производить смешивание с воздухом непосредственно в камере сгорания, в которой давление и температура соответствуют параметрам самовоспламенения топлива.

По этой причине управлять мощностью дизельного двигателя можно, регулируя только подачу топлива, без необходимости контроля воздушного потока. В двигателях, работающих по циклу Отто, в процессе смесеобразования необходимо контролировать как количество воздуха, так и количество топлива, потребляемого двигателем.

В автомобильных двигателях в большинстве случаев применяется система впрыска топлива с централизованным управлением. Блок управления регулирует время открытого состояния форсунки, в течение которого происходит поступление топлива в воздушный поток. Аналогичные системы были адаптированы и для некоторых высококлассных мотоциклетных двигателей. Однако применение карбюраторов все ещё остается актуальным.

Особенность принципа работы карбюратора заключается в том, что истечение топлива происходит под действием разрежения через систему жиклеров. Поэтому карбюраторы проектируют исходя из трех основных функций:

1. Управление мощностью двигателя согласно потребности водителя путем изменения воздушного потока;
2. Дозирование подачи топлива в воздушный поток с сохранением оптимального соотношения воздуха к топливу во всем рабочем диапазоне оборотов двигателя;
3. Гомогенизация топливовоздушной смеси для правильного воспламенения и горения.

Состав топливовоздушной смеси

Состав горючей смеси (A/F) -это массовое соотношение воздуха к топливу, которое потребляет двигатель. Оно определяется как

С химической точки зрения данное соотношение должно быть стехиометрическим, т.е. должно обеспечивать полное сгорание без избытка воздуха (бедная смесь) или остатков несгоревшего топлива (богатая смесь).

Стехиометрический состав

Числовое значение стехиометрического отношения зависит от типа топлива. Для коммерческого бензина оно варьируется от 14.5 до 14.8. Это значит, что для полного сгорания одной части бензина требуется 14.5-14.8 частей воздуха. Для двигателей, работающих на метаноле, это отношение снижается до 6.5, в то время как для этилового спирта оно равно 9.

Реальный состав смеси

Состав смеси, производимой карбюратором во время работы двигателя, не обязательно должен соответствовать стехиометрическому значению. В зависимости от конструкции двигателя и условий его работы (количества оборотов и величины нагрузки) часть топлива может не сгорать, по каким-либо причинам не попадая в камеру сгорания или вследствии неидеальности процесса горения. Изменение состава смеси может быть вызвано остатками продуктов сгорания в цилиндре, а также частичной потерей свежего заряда смеси через выхлопную систему. К изменению состава особенно чувствительны двухтактные двигатели.

Если рассмотреть заряд смеси, который непосредственно участвует в сгорании, можно прийти к выводу, что его состав должен быть богаче стехиометрического для компенсации вышеописанных явлений.

Состав смеси в зависимости от условий работы

Состав смеси должен варьироваться в определенных пределах, зависящих от условий работы двигателя. Установлено, что в общем случае состав смеси должен быть богаче на холостом ходу, в режиме ускорения и в режиме максимальной мощности. Напротив, в установившемся режиме состав может быть беднее, т.е. отношение воздуха к топливу может быть увеличено в сравнении с другими режимами работы.

Применительно к двухтактным двигателям понятия бедная и богатая смесь, как правило, не связаны со стехиометрическим отношением, так как они постоянно работают на смеси более богатой, чем стехиометрическая. Это верно и для многих четырехтактных двигателей, но в основном они работают на более бедной смеси, чем двухтактные.

Система подачи топлива в карбюратор

Принцип работы

Вариант конструкции системы подачи топлива представлен на рисунке.

Система подачи топлива в карбюратор: 1 — канал, соединяющий поплавковую камеру с атмосферой; 2 — направляющая поплавка; 3 — поплавок; 4 — рычаг взаимодействия с топливным клапаном; 5 — штуцер топливоподачи; 6 — сетчатый фильтр; 7 — седло клапана; 8 — игла клапана; 9 — ось качения рычага 4

Топливо, поступающее из бака, поддерживается на постоянном уровне внутри поплавковой камеры. За это отвечает поплавок и связанный с ним клапан. Поплавок свободно перемещается вместе с уровнем топлива, регулируя тем самым проходное сечение клапана. По мере расхода топлива двигателем уровень в поплавковой камере понижается, поплавок опускается и приоткрывает клапан, тем самым позволяя поступить топливу из бака. Уровень топлива начинает расти, поплавок поднимается и в определенной точке закрывает клапан, после чего процесс повторяется.

Общий вид поплавковой камеры (a), топливный клапан (b)

Таким образом удается поддерживать практически постоянный напор топлива на различные жиклеры. Другими словами, высота, на которую необходимо подняться топливу для начала распыления под действием разрежения, остается постоянной. На рисунке показан карбюратор в разрезе с изображением основных систем. Желтым выделен уровень топлива, поддерживаемый в поплавковой камере.

Карбюратор в разрезе с изображением основных систем

Конструкция и способы регулировки

Рассмотрим более подробно систему: поплавок — клапан.

Топливный клапан состоит из запорной иглы и седла, впрессованного или вкрученного в корпус карбюратора. Кончик иглы обрезинен. Состав резины хорошо совместим с коммерческим бензином, но при использовании специализированных топлив, например спиртосодержащих, необходимо убедиться в совместимости с материалами уплотнений на предмет ухудшения качества работы карбюратора. Во многих конструкциях запорных игл применяется пружинный толкатель, взаимодействующий с поплавком для уменьшения вибрации иглы, порождаемой движением мотоцикла и перемещением топлива в поплавковой камере.

Топливный клапан

Проходное сечение топливного клапана является регулировочным параметром, так как определяет максимальный расход топлива. Если сечение слишком маленькое, поплавковая камера может опустеть, потому что расход топлива будет превышать приход в текущих условиях работы двигателя (как правило, в режиме полной нагрузки). Поработав какое-то время в таком режиме, двигатель может выйти из строя вследствие переобеднения горючей смеси.

Уровень топлива также является регулировочным параметром карбюратора, что следует из принципа работы, так как дозировка расхода топлива меняется с уровнем, тем самым влияя на состав смеси.

Регулировка уровня топлива осуществляется изменением двух параметров:

• веса поплавка;
• геометрии рычага, соединяющего поплавок с клапаном.

С установкой более тяжелого поплавка уровень топлива повысится вследствие компенсации его более низкой плавучести. Это приведет к обогащению смеси, если не менять другие параметры. В обратной ситуации, при установке более легкого поплавка, уровень топлива понизится вследствии уменьшения выталкивающей силы. Это приведет к раннему закрытию клапана и перестройке карбюратора на более бедную смесь. Поэтому поплавки классифицируются по весу и должны быть установлены на соответствующую высоту согласно предписанным стандартам.

Способ контроля высоты установки поплавков показан на рисунке. Когда необходимо произвести регулировку уровня и нет возможности изменять вес поплавка, можно изменить геометрию рычага, воздействующего на клапан. В этом случае, поплавок закроет клапан раньше (при меньшем уровне) или позже (при большем уровне) при одинаковом весе.

Замер высоты установки поплавка

Особенности условий работы

Высокий уровень топлива точно так же, как и низкий, влияет на работу всех систем карбюратора на всех режимах работы двигателя. Однако нужно отметить, что слишком низкий уровень топлива в поплавковой камере может привести к недостаточному напору топлива на жиклерах, что вызовет опасное для работы двигателя переобеднение смеси. Это может произойти при перемещении топлива внутри поплавковой камеры во время ускорений, которым подвергается транспортное средство. В этом случае (что в основном происходит на внедорожных или на трековых мотоциклах при поворотах и резких торможениях), если уровень слишком низкий, какой-либо жиклер может внезапно завоздушиться.

Для предотвращения подобной ситуации в некоторых конструкциях применяются специальные дефлекторы вокруг жиклеров, их также называют успокоители (пример подобного устройства будет приведен в следующей публикации). Назначение успокоителя — удержать как можно больше топлива рядом с жиклером во всех возможных условиях работы.

Продолжение следует…

история, модификации, достоинства и недостатки

На вопрос, что такое карбюратор, любой закаленный автослесарь, да и начинающий автолюбитель, скажет, что это часть двигателя, отвечающая за приготовления смеси бензина с воздухом. Но при этом ещё добавит, что сегодня карбюратор это прошлый век, и что инжектор теперь, это наше всё, а карбюратору место в музее.

Карбюратор Solex

Отчасти так оно и есть. Ведь в Америке, Европе, Японии карбюратор канул в небытиё уже в начале восьмидесятых. Но это не значит, что карбюраторных машин уже не осталось, а карбюратор это какой-то динозавр. Таких машин ещё предостаточно, и тем более их предостаточно на территории бывшего СССР. Ведь вазовский инжектор появился только к 95-му году, а распространённым стал вообще к 2000-му.

Поэтому, тот, кто считает, что карбюратор это дело прошлое, наивно ошибается. Не стоит забывать также, что и по сей день двухтактные двигатели бензокосилок, пил, генераторов, мопедов и мотоциклов (даже не обязательно двухтактных) оснащаются карбюратором, ввиду его надёжности, простоты конструкции и неприхотливости.

В СССР, а теперь в РФ, существовало и существует до сих пор два основных завода по производству карбюраторов. Это Пекар (бывший до переименования Ленинграда Ленкарзом) и ДААЗ. Первый находится в Санкт-Петербурге, а второй в Димитровграде. Первый завод это своего рода динозавр карбюраторной промышленности. Все советские карбюраторы москвичей, волг, уазиков, запорожцов и всего, что не относится к Автовазу, были сделаны там.

Карбюратор Пекар

А вот на ДААЗе делались в основном карбюраторы жигулей: классики и переднего привода – восьмёрка/девятка.

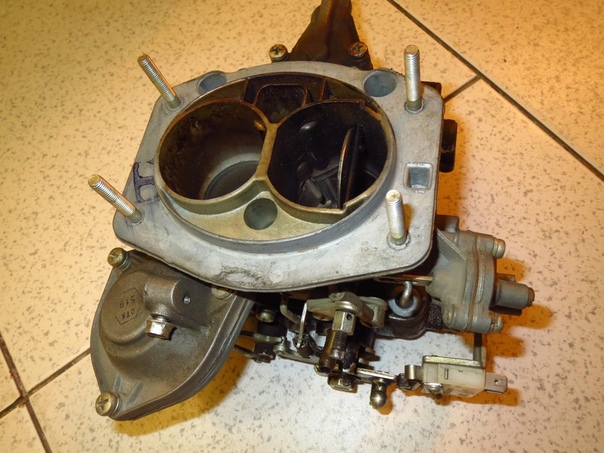

Карбюратор Солекс. Произведено в России. Фото — drive2

И если карбюратор классики это полностью заслуга советских инженеров, то карбюратор переднего привода, был разработан французской компанией Solex совместно с ДААЗом.

Необходимость такой разработки связана с поперечным расположением двигателя на переднеприводных восьмёрках/девятках. Ведь почему было просто не подогнать жигулевский «ОЗОН» к восьмерочному двигателю? Это было бы намного проще и дешевле. Но проблема в том, что сориентировать этот карбюратор на восьмом движке так, чтобы в поворотах, при торможении и разгоне, а также на крутых подъёмах, топливо в поплавковой камере оставалось в допустимых пределах, оказалось невозможно.

Ориентация поплавковой камеры на ОЗОНе приводит к отливу топлива от ГТЖ при разгоне, и приливу при торможении переднеприводного автомобиля

Поэтому, на Димитровградском заводе было запущено производство совершенно нового карбюратора, на новом французском оборудовании, по лицензии фирмы Solex. Причем, благодаря конструктивным особенностям, этот карбюратор можно было устанавливать как на двигатели поперечного расположения, так и продольного.

Поплавковая камера Солекса спроектирована совершенно иначе

Это заложило потенциал для последующего создания различных модификаций карбюратора «Солекс».

Если собрать все модификации даже для одной лишь восьмёрки, то их наберётся штук шесть. Но дело в том, что все они, по сути, являются базовым карбюратором 2108 с изменёнными жиклерами, только и всего. Базовый 2108 шёл на двигатели объёмом 1,3. Модификация 21081 была разработана для восьмёрочного двигателя 1,1 литра, но ставился данный карбюратор и на таврический движок такого же объёма. Самым популярным является Солекс 21083. Предназначен он для двигателя 1,5, который стал самым распространённым в силу множества положительных обстоятельств. Отдельно можно выделить модификацию 21083-31 с автоматическим управлением подсосом, которая предназначалась для автомобиля ВАЗ 2110. И экспортный карбюратор 21083-62 с электронным управлением составом смеси, который ставится на систему с катализатором, и найти который по факту уже нереально.

Модификация 21083-31 вместо сектора управления воздушной заслонкой стоит так называемая лягушка

Начать перечислять карбюраторы, предназначенные не для переднего привода, правильнее, пожалуй, с самой известной модификации 21073, которая ставится на 213-ю ниву с тайговским двигателем 1,7 л. Особенность этого карбюратора в дополнительно просверленных каналах для системы рециркуляции отработавших газов. Большие диффузоры 24х24 толкают многих поставить этот карбюратор на ауди 80/100, с двигателями от 2,0 до 2,3. Но по факту, они оказываются не слишком хороши для такого объёма.

Солекс 21073. Два верхних штуцера предназначены для системы рециркуляции

Менее известна модификация 21053, разработанная для классики объёмом 1,45 – 1,6 литра. Её можно перепутать с 21073, так как в этом карбюраторе так же присутствуют штуцеры для рециркуляции, но диффузоры в первой камере здесь меньше на миллиметр. Модификация 21051 для двигателей 1,2 и 1,3 литра сейчас не производится и в продаже не встречается.

Солекс 21053

И, наконец, имеется модификация 21041, для двигателя автомобиля москвич объёмом 1,5 литра и 21041-10 для объёма 1,8 литра. Первый найти сейчас довольно сложно. А вот второй более распространён. И более того, его позиционируют, как карбюратор для волги. И по факту, его можно прекрасно перенастроить как под волгу с 402-м двигателем, так и под уазик с 417-м либо так же с 402-м.

Одно из главных достоинств карбюраторов семейства Солекс перед ОЗОНами, это качество литья, качество деталей, внимание к мелочам. Оно и понятно, ведь делают его на новых французских станках, объединёнными усилиями советских и французских инженеров. Например, самая распространённая болезнь ОЗОНа это воздушная заслонка, а точнее телескопическая тяга. Из-за неё появляются проблемы с холодным запуском и прогревом автомобиля. На карбюраторе Солекс устройство воздушной заслонки спроектировано так, что сбить пусковые зазоры практически невозможно. А сам привод заслонки сделан очень продуманно, и в отличие от ОЗОНа, заслонка не болтается в открытом положении. Конечно, если долго не пользоваться подсосом, то возникает самая распространённая проблема Солекса, когда заслонка не открывается до конца. В этом плане ОЗОН более привлекателен.

Почему Солекс сравнивают обычно именно с ОЗОНом? Потому что ставят его чаще всего на классику. Реже на волгу или уазик. Перед старыми карбюраторами серии К (К126, 131, 135, 133) его преимущество очевидно. Достаточно хотя бы сравнить малые диффузоры Солекса и скажем К126.

Малые диффузоры СолексМалые диффузоры К126

Топливная дисперсия у Солекса, благодаря грамотному исполнению выходного отверстия, значительно лучше. Меньше больших капель бензина, а следовательно, лучшее смесеобразование и более стабильный состав смеси. Что всё вместе даёт меньший расход топлива и большую мощность.

Сравнивая Солекс и ОЗОН можно заметить, что мнения о преимуществе одного перед другим делятся примерно 50/50. Связано это в первую очередь с непониманием принципа работы карбюратора. Почему то многие считают, что Солекс 21083 является универсальным и его можно поставить на двигатель классики начиная от 1,2 и заканчивая 1,6 литра. Но это далеко не так. Отсюда и появляются негативные отзывы о Солексе. Для классики специально разработана модификация 21053, имеющая большие диффузоры, чем стандартный карбюратор. Это обусловлено всей впускной системой, начиная с коллектора и заканчивая каналами и камерой сгорания. Двигатель 2108 имеет совершенно иную конструкцию. Поэтому ставить на классику карбюратор 21083 нерентабельно. Будет трудно добиться приемлемого расхода и нормальных динамических показателей. Хотя вполне возможно, если использовать широкополосный датчик кислорода для настройки, но так как есть он не у всех, то Солекс несправедливо заслуживает негативные отзывы.

Что касается расхода на Солексе, то часто можно услышать, что он более экономичный, чем тот же ОЗОН или какой-нибудь К133. Как уже говорилось раньше, ставить что-то взамен чего-то это неправильный подход. И для любого двигателя есть свой карбюратор. И если просто поставить Солекс 21083 на какой-то двигатель, скажем, москвича или запорожца, то нет никакой гарантии, что расход будет меньше на Солексе, а не на родном карбюраторе. Но если Солекс настроить под этот двигатель и желательно, используя широкополосный датчик кислорода, то расход будет действительно меньше. Так же, допустим, на классике с объёмом 1,45 расход будет меньше на Солексе 21053, а не на ОЗОНе.

Связано это в первую очередь с особой конструкцией главного воздушного канала Солекса, который имеет в окончании большого диффузора расширение со ступенькой. Благодаря этому происходит срыв воздушного потока и возникает дополнительная турбулентность, вследствие чего бензин лучше дробится на мелкие капли воздухом. И соответственно топливовоздушная смесь получается однородной и имеет более стабильное соотношение воздух/топливо.

Ступенька карбюратора Солекс в разрезе

Немалую роль здесь играет и малый диффузор, выполненный у Солекса, как уже говорилось ранее, грамотнее, чем на любом другом карбюраторе ОЗОН или К***.

Так же Солекс имеет простую и надёжную систему ЭПХХ, что тоже влияет на уменьшение расхода, но так как это больше зависит от стиля вождения, то этот показатель не образцовый. К тому же, непонимание работы этой системы и незнание её устройства, ведёт к тому, что после ремонта карбюратора, она оказывается неработоспособна.

К одному из самых распространённых недостатков этого карбюратора относится система холостого хода, а точнее её засорение. Но с другой стороны, этот недостаток является в то же время и плюсом, так как благодаря своей конструкции, прочистить холостой можно буквально за пару минут, открутив клапан и продув жиклер.

Любой минус Солекса можно сделать плюсом, если его модернизировать. А самый главный его минус – это засорение. Засорению подвержена не только система холостого хода, но и главная дозирующая. Грязь попадает в карбюратор из-за особенности строения поплавковой камеры и её связи с атмосферой, через два отверстия.

Одно из балансировачных отверстий

Модернизация заключается в том, чтобы сделать эти отверстия защищёнными от грязи. После этого, многие называют его «вечный карбюратор Солекс», как бы подчеркивая, что после этого, вы забудете про то, что такое карбюратор.

Подводя итоги, можно сказать, что карбюратор Солекс это один из самых достойных карбюраторов, выпускавшихся в нашей стране. И пусть начало его было заложено французами, но дальнейшее развитие, это заслуга наших инженеров. Этот карбюратор дал толчок к созданию новой ветки карбюраторов для автомобиля «Ока», которые являются соединением Солекса и ОЗОНа в одном. А также карбюраторов серии 4178 для двигателей ЗМЗ и УМЗ волг, уазиков и газелей, который в настоящее время является лучшим, для этих автомобилей.

Конечно, многие ругают Солекс за его склонность к засорению и считают, что ОЗОН или К151 это пусть и менее экономичные, более «тупые», однако надёжные карбюраторы. Но стоит в Солексе просто произвести небольшую модернизацию, и он становится на порядок выше этих карбюраторов.

Автор — Александр Шуенков

Карбюратор | Автотехцентр Сокольники

На русском языке «карбюрация» означает «смешивание». Это основа действия карбюратора. Жидкое топливо смешивается с воздухом, образуя топливовоздушную смесь для успешной работы двигателя внутреннего сгорания. Здесь количество и качество композиции регулируется. В принципе, любое устройство такого рода можно назвать карбюратором.

Принцип работы

Принцип карбюрации действительно довольно прост. В жидком виде бензин не горит и поэтому должен испаряться. Через сложную сеть внутренних воздушных и топливных каналов, которые опираются на элементарную физику, карбюраторы вводят распыленное топливо в воздушный поток над камерой впускного коллектора, который затем испаряется в газообразное состояние к тому времени, когда он достигает впускных клапанов.

Топливо закачивается в чаши через узел иглы и седла, а затем втягивается во впуск через перепад давления, создаваемый эффектом Вентури. Форма песочных часов вентури карбюратора увеличивает скорость воздуха в секции, где он сужается, создавая область низкого давления. Именно это снижение давления воздуха позволяет выталкивать топливо из топливных чаш во впускной коллектор.

Даже в этом случае капли топлива были бы слишком большими для эффективного распыления без средств подачи воздуха в смесь посредством эмульгирования, и именно здесь поступают воздушные стравливания. Эмульсионные трубки переносят топливо из топливных чаш в трубку Вентури и предварительно атомизируют топливо, путем смешивая его с воздухом, проходящим через воздушные потоки. Эффект подобен питью через соломинку, в которой есть отверстие. Тщательное распыление и, следовательно, полное испарение топлива, обеспечивает более полное сгорание, увеличение мощности и снижение выбросов.

Карбюрация не была бы возможна, если бы не эффект Вентури. Когда воздух проходит через карбюратор, он ускоряется в секции, где диаметр Вентури уменьшается. Это создает область низкого давления, которая позволяет топливу втягиваться в карбюратор.

Схема

В отличие от многих промышленных двигателей, нагрузка и обороты, которые испытывает автомобильный двигатель, постоянно изменяются, будь то работа на холостом ходу, крейсерская работа с частичной дроссельной заслонкой или на буксирной тяге. Для удовлетворения этих потребностей в топливе с помощью механических средств, требуется несколько сетей или контуров воздушных и топливных каналов. Они состоят из контура холостого хода, первичного и вторичного контуров, контура обогащения топлива и контура насоса ускорителя. Как следует из названия, целью холостого хода является подача топлива на холостом ходу. Аналогичным образом, первичный контур подает топливо пропорционально углу дроссельной заслонки первичных каналов, в то время как вторичный контур инициирует дополнительный поток топлива, как только включаются вторичные.

Контур обогащения топлива или силовой клапан добавляют топливо и обычно находятся на первичной стороне карбюратора. Это позволяет запускать меньшие форсунки для четкого крейсерского режима и реакции дроссельной заслонки и добавляет дополнительное топливо только при необходимости. На холостом ходу и частичном дросселе вакуум в коллекторе удерживает клапан закрытым. Однако когда разрежение в коллекторе падает, открывается силовой клапан и добавляется эквивалент от 7 до 10 струйных размеров топлива.

Контур насоса акселератора похож на механическую систему впрыска топлива и является единственным контуром карбюратора, на который не влияет поток воздуха. Он предназначен для ускорения потока топлива, когда впускной заряд глохнет при больших нагрузках, обеспечивая небольшой впрыск топлива. Объем воздуха, поступающего в карбюратор, настолько велик, что сигнал карбюратора падает туда, где воздух глохнет, и топливо не может быть доставлено. Ускорительный насос борется с этим обедненным состоянием, впрыскивая топливо до тех пор, пока скорость воздушного потока и сигнал карбюратора не улавливаются снова, облегчая переход между легким и тяжелым газом.

Вакуумный против механического

Вторичные дроссельные лопасти карбюратора открываются, чтобы обеспечить дополнительный поток воздуха при сильном ускорении. Это можно сделать механически или с помощью вакуумной системы, и у каждого есть свои плюсы и минусы. Для тяжелых транспортных средств, с высокими передачами общепризнанно, что вакуумный карбюратор обеспечивает превосходную управляемость и расход топлива. Это связано с тем, что вторичные клапаны открываются постепенно, так как вакуум двигателя увеличивается с увеличением частоты вращения. Механические — напрямую связаны с педалью газа. Как правило, механические устройства начнут открываться при 40–45-процентном дросселе. Они имеют репутацию «бить сильнее», чем вакуумный карбюратор за счет управляемости и лучше подходят для более серьезных комбинаций двигателей. Кроме того, некоторые механические карбюраторы имеют второй ускорительный насос. Несмотря на свою репутацию, вакуумные карбюраторы могут поддерживать огромную мощность.

Общие рекомендации по замене карбюратора мотоцикла

Карбюратор мотоцикла предназначен для создания топливо-воздушной смеси в правильной насыщенности, которая необходима для запуска двигателя. Если смесь содержит излишнее количество топлива, она будет перенасыщенной. Если топлива не совсем достаточно, то смесь будет бедной. Это контролируется дросселем, пусковым обогатителем и регулировочным винтом холостого хода. Расписание сервисных работ должно содержать проверку этих деталей для обеспечения своевременного ремонта. Запчасти на мотоциклы стоят дорого, и это одна из причин, почему стоит вовремя их обслуживать и в случае необходимости сразу ремонтировать. В статье приведены общие советы по правильному уходу и замене карбюратора мотоцикла. Это простые действия, которые вы с легкостью выполните самостоятельно.

Правильный уход и обслуживание карбюратора

Общее техническое обслуживание необходимо для правильной работы карбюратора. Со временем бензин имеет свойство высыхать и оставлять липкие следы в поплавковой камере. Эти отложения блокируют главный жиклер, и ваша поездка не сможет состояться. Чтобы избежать такой ситуации, не забывайте сливать топливо из поплавковой камеры перед долгой стоянкой, храните транспортное средство с выключенным топливным краном. Если топливо не сливать, то работоспособность будет сохраняться около месяца. Если же вы забыли слить топливо, то придется снимать карбюратор с мотоцикла и очищать специальными средствами.

Во время мойки мотоцикла вода может попасть в механизм карбюратора, ухудшив его работу. Убедитесь, что вода не проникает в карбюратор, в противном случае придется покупать новый. Карбюратор – это центральная часть мотоцикла. Данную деталь необходимо надлежащим образом регулярно обслуживать.

Снятие и установка карбюратора

Отсоедините отрицательный провод от аккумулятора, прежде чем снимать воздушный фильтр. Используйте изоленту для маркировки отсоединенных патрубков. Также демонтируйте дроссель, тяги и другие детали, соединенные с карбюратором. Маркируйте снимаемые детали, чтобы было понятнее, как их обратно устанавливать. Не забудьте отсоединить топливный шланг от карбюратора и вытереть топливо, если образовалась утечка.

После того, как всё отключили, снимите болты и гайки, которыми закреплен карбюратор, используя сокет (трещотку) или гаечный ключ. Аккуратно и ровно отсоедините карбюратор от двигателя, помните, что в нем есть топливо. Слейте топливо в ведро, снимите старую прокладку с впускного коллектора.

Вытрите старое уплотнение тканью. Установите новый карбюратор и прокладку на корпус карбюратора. Зафиксируйте с помощью болтов или гаек и подключите обратно все, что ранее отключили. Присоедините вакуумную линию, дроссель, тяги и топливный шланг. Также замените топливный и воздушный фильтры и подсоедините отрицательный провод аккумулятора. Необходимо просто заменить детали, которые вы сняли, так что это все с легкостью выполните.

Проверка двигателя

Запустите двигатель и осмотрите его на предмет наличия утечек топлива. Не заливайте бензин в карбюратор для запуска двигателя. Проверните двигатель и позвольте топливному насосу перекачать топливо в карбюратор. Выполните непрерывный запуск в течение 30-40 секунд и затем дайте ему остыть в течение 3-4 минут перед повторным запуском.

Теперь ваш мотоцикл полностью готов к новым победам. Однако, следует побеспокоиться еще и о собственном комфорте и безопасности. Для этого наши специалисты в магазине в Сокольниках правильно подберут вам мотоэкипировку и мотозащиту.

Карбюратор – ликбез по вопросам устройства и работы узла

Спрашивается, зачем нам знать устройство карбюратора, ведь сегодня на каждом углу имеется станция техобслуживания, где всегда найдут поломку и своевременно ее устранят. Каждый читал в ПДД о неисправностях, с которыми нельзя двигаться вообще или же можно доехать до ближайшей СТО, а как определить, где на самом деле поломка и опасна ли она для перемещения? Вот поэтому и следует хотя бы на базовом уровне знать строение своего авто и основных его узлов.

Карбюратор – что это и как работает?

Это устройство выполняет в двигателе две основные функции. Первая заключается в распылении и смешивании горючего с воздухом. Происходит данный процесс таким образом: в струю топлива под большим давлением вводится воздушная струя, из-за разности скоростей происходит распыление первого. Причем стоит четко разделять то, что карбюратор распыляет, а не испаряет горючее. Последнее же происходит уже в цилиндре двигателя и во впускном коллекторе.

Другой задачей карбюратора считается создание оптимального соотношения топливно-воздушной смеси, чтобы обеспечить эффективное сгорание. В основном, это соотношение равно 14,7 части воздуха к 1 части горючего. Однако оно меняется, так, например, для движения на высоких скоростях, разгона и запуска холодного движка необходима обогащенная смесь (менее 14,7:1). Для движения со средней скоростью или запуска уже теплого двигателя потребуется обедненная смесь (количество воздуха должно превышать 14,7 части). В целом, колеблются эти значения в пределах от 8:1 до 22:1.

Устройство карбюратора: принцип работы

Состоит этот узел авто из следующих элементов: поплавковая камера, дроссельная заслонка, жиклер с распылителем и диффузор. Схема карбюратора, вернее принцип его работы, выглядит примерно так. Топливо (из топливного бака) течет по специальному шлангу и попадает в поплавковую камеру, где находится латунный пустотелый поплавок, который при помощи запорной иглы и регулирует его количество. Но, как только вы заведете двигатель, горючее будет расходоваться, и соответственно его уровень опускается, вместе с поплавком и запорной иглой.

Таким образом, в поплавковой камере постоянно поддерживается одинаковый уровень бензина, что весьма важно для работы двигателя.

Далее в ход идут жиклеры, именно через них топливо из поплавковой камеры попадает в распылитель. Благодаря специальной воздушной подушке, в которой находится диффузор, в цилиндр также попадает и наружный воздух. Для того чтобы скорость подачи воздуха была максимальной, распылитель располагают в наиболее узкой части диффузора. Дроссельные заслонки регулируют количество топлива, которое попадает в цилиндр. В автомобилях дроссельные заслонки приводятся в движение при помощи ножного привода, в мотоциклах – за счет ручного.

Схема карбюратора и сбои в ее работе

Так как карбюратор непосредственно связан с двигателем автомобиля, то и любые проблемы, возникшие с ним, могут нанести значительный урон вашему «железному коню». Абсолютно все его неполадки отражаются на работе двигателя. В некоторых случаях он вообще отказывается работать, в других – работает плохо. Ниже приведены основные неполадки, которые могут возникнуть в карбюраторе и их характерные признаки:

• Если засорились жиклеры карбюратора, тогда, несмотря на то, что и уровень топлива в норме, и сам двигатель автомобиля в порядке, он все равно не будет запускаться. Это весьма серьезная проблема и ее причиной, чаще всего, служит нарушение режима самоочистки.
• Если засорился эмульсионный жиклер, то двигатель будет глохнуть сразу же после того, как вы отпустили педаль газа.
• Черный дым валит из выхлопной трубы – это характерный признак того, что в поплавковой камере топлива больше, чем должно быть. Вам следует проверить состояние поплавка и клапанов.
• Маленький зазор в контактах прерывателя приведет к неустойчивой работе двигателя.
• Если герметичность клапанов бензонасоса нарушена, то топливо в карбюраторе может испариться. В этом случае придется долго крутить стартер, прежде чем заполнится поплавковая камера.

Оцените статью: Поделитесь с друзьями!

Карбюратор – устройство основные неисправности, ремонт и доработка карбюратора автомобиля — Словарь автомеханика

Карбюратор, часто называемый «карб» – часть системы питания автомобильного двигателя, где образуются определенные соединения при смешивании воздуха и топлива. В дальнейшем эта топливовоздушная смесь попадает в камеру сгорания. Данный элемент в совокупности с дроссельной заслонкой – является регулировщиком топлива, благодаря чему полученная смесь может быть обогащенной либо обедненной. Стехиометрическое состояние данного топливного компонента достигается при соотношении 1 г. бензина на 14,7 г. воздуха, а для запуска холодного двигателя требуется соотношение 10 к 1.

Всего существует три вида карбюраторов:

• Барботажный (уже не используется).
• Мембранно-игольчатый – узел состоит из нескольких камер, разделённых мембранами и связанных штоком на конце которого находится игла закрывающая/открывающая подачу топлива.
• Поплавковый – существует в многих модификациях современных карбюраторов и имеет широкое применение.

---

Составляющие карбюраторной системы автомобиля

Устройство карбюратора в тривиальном варианте:

Устройство карбюратора

1. поплавковая и смесительная камеры
2. поплавок с запирающим клапаном игольчатого типа
3. распылительная и диффузная системы
4. бензиновые и воздушные каналы с жиклерами
5. аэро- и дроссельные заслонки

Поплавковая камера необходима для поддержки постоянного уровня бензина. Воздушной заслонкой заводится холостой двигатель автомобиля, обогащая топливовоздушную систему. Системой холостого хода обеспечивается подача бензина, когда не функционирует основная дозирующая система. Специальными винтами регулируется соотношение в карбюраторе топливо/воздух.

Ускорительный насос подает дополнительное количества топлива – резко открываются дроссельные заслонки, чтобы можно было предупредить остановку мотора и избежать сбоев в эксплуатации мотора во время разгона автомобиля.

Переходная система отвечает за переходный режим между основной дозирующей системой и автомобильным холостым ходом.

Система холостого хода обеспечивает подачу нужного количества топлива в цилиндры двигателя при работе без нагрузки (на холостом ходу).

Главная дозирующая система обеспечивает увеличения мощности двигателя за счет большей подачи топливно-воздушной смеси во время движения автомобиля.

Устройство карбюратора

---

Основные проблемы с карбюратором

Среди наиболее частых неисправностей в работе карбюратора отмечаются такие:

• протечка топлива
• нагар и запах на свечах зажигания
• нестабильный холостой ход
• нарушение регулировки карбюратора, загрязнение жиклеров

Протечка топлива

Для начала необходимо проверить давление бензина – оно соответствует отметке от 4 до 7 пси.

Наличие нагара и запаха на свечах зажигания

Данная неполадка указывает на то, что топливо подается в чрезмерных количествах из-за неправильного уровня бензина либо прогоревшего клапана.

Неровный холостой ход

В основном, проблемы данного характера возникают в проводке между педалью акселератора и карбюратором, то есть, не сугубо в карбюраторе.

Нарушение регулировки карбюратора, загрязнение жиклеров и каналов

Основную роль в приготовлении топливовоздушной смеси играют жиклеры – их загрязнение или повреждение ведет к нарушению работы всего узла.

При таких неисправностях двигатель не в состоянии получать горючее в необходимой концентрации и объеме. Признаками этого являются:

• излишний расход топлива;
• снижение мощности автомобильного двигателя;
• из глушителя наблюдается выхлоп черного дыма и слышны хлопки;
• двигатель начинает перегреваться;
• снижается вязкость автомобильного масла.

---

Устранение неполадок в карбюраторной системе

Когда протекает бензин, а давление соответствует норме, тогда необходимо искать неполадку в поплавковой камере. В основном, ее заменяют на новую.

При наличии запаха и нагара на свечах, рекомендуется обратить внимание на поплавок. Это возникает при не отрегулированном поплавке, чрезмерном давлении бензина либо присутствует неполадка в поплавковой камере.

Когда на холостом ходу мотор автомобиля работает нестабильно, то чтобы найти поломку, необходимо проверить, нет ли в карбюраторе коррозийных изменений либо загрязнений. В последнем случае его необходимо тщательно почистить.

Ремонт, тюнинг и установка карбюратора

---

Как починить карбюратор

Сетчатый фильтр

Данный фильтр либо засоряется, либо повреждается. И чтобы узнать точно, что с ним, понадобится его вынимать. При сильном загрязнении достаточно хорошо промыть аккуратно в бензине, при видимых повреждения меняется на новый.

Пусковое устройство

Пусковое устройство, как и сетчатый фильтр, подвержен загрязнению и также нуждается в промывке и продувке сжатым воздухом.

Соединение в карбюраторе

Разгерметизация соединения, происходит во впускном или выпускном трубопроводах, также на корпусе ДЗ и других местах соединения карбюратора. Определить где подсасывает воздух поможет обычная мыльная пена или специальный дымо-генератор. На возникновения проблем с впускным трубопроводом могут еще указывать и следы копоти или пленка с топлива на месте неплотного соединения.

Когда сбои в работе происходят по причине не герметичного прилегания в месте соединения нижнего фланца карбюратора и впускного патрубка достаточно просто подтянуть гайки. Старайтесь подтягивать аккуратно и равномерно, чтобы не перекосился фланец карбюратора. Если подтяжка болтов проблему не решила, тогда стоит почистить место подсоса и поменять прокладку.

Ускорительный насос

Когда перестал работать ускорительный насос, тогда нужна его замена. Его детали ремонту не подлежать. В качестве профилактики насос моют и продувают. Еще желательно проверить ход перемещения рычагов и деталей диафрагмы. Отдельное внимание приделите шарику в распылителе — свободе его движения ничего мешать не должно.

Диафрагма экономайзера

В моделях карбюраторов, оснащенных экономайзером, проследите чтобы на диафрагме не было повреждений. А если стала короткая длина толкателя, то замените его вместе с диафрагмой.

---

Регулировка карбюратора

Карбюратор регулируют только на прогретом двигателе.

Нет смысла настраивать данную автомобильную систему на холостом двигателе. Также с дроссельной заслонки необходимо снять тягу педали газа, а затем отсоединить трубку, которая отвечает за вентиляцию картера, чтобы удостовериться, нет ли вакуумной пробки в трубке регулятора опережения.

Затем нужно закрутить по одному винты качества строго по часовой стрелке, пока не станет работа мотора достаточно жесткой. Когда двигатель начнет лихорадить, отвернуть необходимо на оборот назад каждый винт, чтобы двигатель начал работать плавно. Как регулировать карбюратор лучше смотреть на конкретном примере наглядно.

---

Тюнинг карбюратора

Доработка или другими словами тюнинг карбюратора производится дабы достичь максимальной мощности. На впуске, карбюратор автомобиля, должен иметь минимальное сопротивление, поскольку по-другому сложно добиться приемлемого качества смеси и наполнения цилиндров при средних и высоких оборотах двигателя. Выжимать максимум мощности на больших оборотах дает расточка второй камеры и подъем впускных клапанов выше 10,25 мм (актуально для двигателей 1.5 л с высокими распредвалами).

Доработанный карбюратор с диаметром диффузоров 24/24 дает прибавку при установке даже тюнинговый мотор. Но стоит отметить, что на малых оборотах и частичных нагрузках двигателя, обычное увеличение диаметра диффузоров приведет к ухудшению его работы, поскольку снижается разряжение в области диффузора и ухудшается распыление бензина и гомогенизации смеси.

Доводка карбюратора – это не только замена всех топливных жиклеров на другие, большего сечения, а изменение всех тарировочных данных карба и его начинки. Также в конструкцию карбюратора вводятся дополнительные дозирующие системы. С этой целью в корпусе карбюратора сверлятся дополнительные дозирующие каналы.

Связанные термины

Как работает карбюратор?

Как работает карбюратор? — Объясни это

Реклама

Криса Вудфорда. Последнее изменение: 2 февраля 2021 г.

Топливо плюс воздух равны движению — это фундаментальная наука, лежащая в основе большинства транспортных средств. которые путешествуют по суше, морю или небу. Легковые автомобили, грузовики и автобусы превращают топливо в энергию, смешивая его с воздухом и сжигая металлические цилиндры внутри их двигателей. Сколько именно топлива и воздуха потребность двигателя меняется от момента к моменту, в зависимости от того, как долго он был запущен, как быстро вы идете, и множество других факторы.В современных двигателях используется система электронного управления. называется впрыск топлива для регулирования топливно-воздушной смеси, чтобы он ровно с той минуты, когда вы поворачиваете ключ, до момента, когда вы переключаете двигатель снова выключится, когда вы достигнете места назначения. Но пока эти были изобретены умные устройства, практически все двигатели полагались на гениальные устройства для смешивания воздуха и топлива, называемые карбюраторами (пишется «карбюратор» в некоторых странах часто сокращается до просто «карбюратор»). Какие они и как работают? Давайте посмотрим внимательнее!

Иллюстрация: Карбюраторы в двух словах: они добавляют топливо (красный) к воздуху (синий), чтобы получилась смесь, подходящая для горения в цилиндрах.Цилиндры современных автомобилей более эффективно питаются от систем впрыска топлива, которые потребляют меньше топлива и меньше загрязняют окружающую среду. Но вы по-прежнему найдете карбюраторы в двигателях старых автомобилей и мотоциклов, а также в компактных двигателях газонокосилок и бензопил.

Как двигатели сжигают топливо

Двигатели — вещи механические, но они тоже химические вещи: они разработан на основе химической реакции под названием сгорание : когда вы сжигаете топливо в воздухе, вы выделяете тепловую энергию и производите углерод диоксид и вода как отходы.Чтобы эффективно сжигать топливо, вы нужно использовать много воздуха. Это относится и к автомобильному двигателю. что касается свечи, костра на открытом воздухе, угля или дрова в чьем-то доме.

С костром вам никогда не придется беспокоиться о том, что у вас слишком много или слишком мало воздуха. При пожарах внутри помещений запас воздуха сокращается, и гораздо важнее. Недостаток кислорода вызовет пожар в помещении (или даже устройство для сжигания топлива, такое как газовая отопительная печь (котел), чтобы производить опасные загрязнения воздуха, в том числе токсичные угарный газ.

Иллюстрации: Теоретически двигателю автомобиля требуется в 14,7 раз больше воздуха, чем топлива, если воздушно-топливная смесь должна гореть должным образом. Это называется стехиометрической смесью, и она состоит из 94 процентов воздуха и 6 процентов топлива. На практике соотношение может быть другим.

С автомобильным двигателем все немного сложнее. Если у вас есть достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется стехиометрическая смесь . (Стехиометрия — это часть химии, эквивалент в аптеке, чтобы убедиться, что у вас ровно достаточно каждого ингредиента прежде чем приступить к приготовлению по рецепту.) В случае автомобильного двигателя соотношение обычно составляет около 14,7 частей воздуха на 1 часть топлива (хотя это действительно зависит от того, из чего состоит топливо). Слишком много воздуха и недостаточно топлива означает, что двигатель горит «обедненный», при слишком большом количестве топлива и недостатке воздуха называется горящий «богатый». Слишком много воздуха (слегка бедная смесь) дает лучшую экономию топлива, а немного слишком мало (слегка богатая смесь) дает лучшие характеристики. Слишком много воздуха так же плохо, как и слишком много воздуха. маленький; оба по-разному вредны для двигателя.

«Карбюратор называют« сердцем »автомобиля, и нельзя ожидать, что двигатель будет работать правильно, выдавать надлежащую мощность или работать плавно, если его« сердце »не выполняет свои функции должным образом».

Эдвард Кэмерон, The New York Times, 1910

Что такое карбюратор?

Бензиновые двигатели

рассчитаны на то, чтобы всасывать точно необходимое количество воздуха, поэтому топливо горит должным образом, независимо от того, запускается ли двигатель с холодного или нагревается на максимальной скорости.Получение правильной топливно-воздушной смеси — это работа умного механического устройства под названием карбюратор : трубка, через которую воздух и топливо попадают в двигатель через клапаны, смешивая их вместе в разных количествах, чтобы удовлетворить широкий спектр различных условия вождения.

Вы можете подумать, что «карбюратор» — довольно странное слово, но оно происходит от глагола «карбюратор». Это химический термин, означающий обогащение газа путем соединения его с углеродом. или углеводороды. Итак, технически карбюратор — это устройство, насыщающее воздух (газ) топливом. (углеводород).

Кто изобрел карбюратор?

Карбюраторы используются с конца 19 века. века, когда они были впервые разработаны пионером автомобилестроения (и Основатель Mercedes) Карл Бенц (1844–1929). Были раньше попытки «карбюрирования» другими способами. Например, французский пионер двигателей Жозеф Этьен Ленуар (1822–1900) первоначально использовал вращающийся цилиндр. с прикрепленными губками, которые погружались в топливо, когда они поворачивались, вытащив его из контейнера и подмешав в воздух, они это сделали.[1]

На приведенной ниже схеме, которую я раскрасил, чтобы облегчить восприятие, показан оригинал. Конструкция карбюратора Benz с 1888 года; основной принцип работы (объясненный во вставке ниже) остается неизменным и по сей день.

Изображение: очень упрощенная схема оригинального карбюратора Карла Бенца из его патент 1888 года. Топливо из бака (синий, D) поступает в так называемый генератор (зеленый, A). внизу, где он испаряется. Топливный пар проходит через серую трубу и встречает поступающий воздух. вниз по той же трубе, которая поступает из атмосферы через перфорацию вверху.Воздух и топливо смешиваются в красной камере (F), затем проходят через клапан (бирюзовый, G) в цилиндр H, где они сжечь, чтобы получить силу. Изображение из патента США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г., любезно предоставлено Управлением по патентам и товарным знакам США.

Как работает карбюратор?

Фото: На типичный карбюратор особо не на что смотреть! Фото Дэвида Хоффмана любезно предоставлено ВМС США.

Карбюраторы довольно сильно различаются по конструкции и сложности. Самый простой из возможных — по существу большой вертикальный воздуховод над цилиндрами двигателя с горизонтальный топливопровод, присоединенный с одной стороны.Когда воздух течет вниз трубу, она должна проходить через узкий перегиб посередине, который заставляет его ускоряться и заставляет его давление падать. Это изломано секция называется Вентури . Падающее давление воздуха создает эффект всасывания, который втягивает воздух через топливопровод на сторона.

Иллюстрация: Эффект Вентури: когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки, плывущие параллельно друг другу, часто сталкиваются друг с другом.Это пример закона сохранения энергии: если бы давление не упало, жидкость, втекая в узкое сечение, набирала бы дополнительную энергию, что нарушило бы один из самых основных законов физики.

Воздушный поток втягивает топливо, чтобы присоединиться к нему, что нам как раз и нужно, но как мы можем регулировать топливовоздушную смесь? Карбюратор имеет два поворотных клапаны над и под трубкой Вентури. Вверху есть клапан под названием дроссель , который регулирует, сколько воздуха может проходить в.Если заслонка закрыта, через трубу проходит меньше воздуха, и Вентури всасывает больше топлива, поэтому двигатель становится более богатым топливом. смесь. Это удобно, когда двигатель холодный, при первом запуске и работает довольно медленно. Под трубкой Вентури есть второй клапан назвал дроссель . Чем больше открыта дроссельная заслонка, тем больше воздух проходит через карбюратор и чем больше топлива он затягивает из трубу в сторону. При поступлении большего количества топлива и воздуха двигатель высвобождает больше энергии и производит больше мощности, и машина едет быстрее.Вот почему открытие дроссельной заслонки заставляет машину ускоряться: это эквивалент дуть на костер, чтобы подать больше кислорода и сделать его горят быстрее. Дроссель соединен с педалью акселератора в машине или дроссельной заслонке на руле мотоцикла.

Впуск топлива в карбюратор немного сложнее, чем мы описывали до сих пор. К топливной трубе прикреплен своего рода мини-топливный бак, называемый поплавковая камера подачи (небольшая емкость с поплавком и клапаном внутри).По мере того, как камера подает топливо в карбюратор, уровень топлива опускается, и поплавок падает вместе с ним. Когда поплавок опускается ниже определенного уровня, он открывает клапан, позволяющий подавать топливо. в камеру, чтобы заправить ее из основного бензобака. Когда камера заполняется, поплавок поднимается, закрывает клапан, и подача топлива снова отключается. (В поплавковая подающая камера работает как унитаз, с поплавком эффективно выполняет ту же работу, что и шаровой кран — клапан, который помогает наполнять унитаз после промывки используйте необходимое количество воды.Что общего у автомобильных двигателей и туалетов? Больше, чем вы могли подумать!)

Итак, вот как это все работает:

1. Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, очищающий его от мусора.
2. При первом запуске двигателя дроссель (синий) можно настроить так, чтобы он почти блокировал верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
3. В центре трубки воздух проходит через узкий изгиб, называемый трубкой Вентури. Это заставляет его ускориться и заставляет его давление падать.
4. Падение давления воздуха вызывает всасывание в топливопроводе (справа), всасывая топливо (оранжевый цвет).
5. Дроссель (зеленый) — это клапан, который поворачивается для открытия или закрытия трубы. Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, поэтому двигатель производит больше мощности, а автомобиль едет быстрее.
6. Смесь воздуха и топлива стекает в цилиндры.
7. Топливо (оранжевый) подается из мини-топливного бака, называемого камерой поплавковой подачи.
8. Когда уровень топлива падает, поплавок в камере опускается и открывает клапан вверху.
9. Когда клапан открывается, в камеру поступает больше топлива из основного бензобака. Это заставит поплавок подняться и снова закрыть клапан.

Если вам понравилась эта статья …

… вам могут понравиться мои книги. Мой последний Breathess: почему загрязнение воздуха имеет значение и как оно влияет на вас.

Узнать больше

На сайте

Книги

Для читателей постарше

Для младших читателей

• Car Science Ричард Хаммонд. Дорлинг Киндерсли, 2007. От материалов, из которых они сделаны, до того, как они рассекают воздух, эта книга объясняет науку, которая заставляет машины двигаться (возраст от 9 до 12 лет).

Видео

• Карбюраторы — объяснение: это видео с сайта Engineering Explained охватывает почти то же самое, что и моя статья, но рассказывает нам о том, что происходит.Он также распространяется на карбюраторы со второй трубкой Вентури.
• Карбюраторы поплавкового типа, объясненные Пимпинпенцем. Хороший четкий обзор поплавкового карбюратора с игольчатым клапаном.

Статьи

Патенты

Для получения более подробной технической информации посетите эти:

• Патент США 382,585: Карбюратор Карла Бенца. 8 мая 1888 года. Оригинальное устройство для смешивания топлива с воздухом, изобретенное в конце 19 века пионером автомобилестроения Карлом Бенцем.
• Патент США 1520261: Карбюратор Джорджа Ф.Риттер и др., Tillotson Manufacturing. 23 декабря 1924 года. Типичный карбюратор начала 20 века.
• Патент США 1 938 497: Карбюратор Чарльза Н. Погу. 5 декабря 1933 г. Эта конструкция предназначена для испарения большего количества топлива и обеспечения большей мощности двигателя.
• Патент США 4 501 709: Карбюратор Вентури с регулируемым приводом от Тадахиро Ямамото и Тадаки Оота, Nissan. 26 февраля 1985 г. В этом более современном типе карбюратора размер трубки Вентури изменяется автоматически, чтобы поддерживать постоянный уровень всасывания.

Список литературы

1. ↑ Газовые и нефтяные двигатели: Практическое руководство по внутреннему сгоранию Двигатель Уильяма Робинсона. Э. и Ф. Spon, 1890, с.175.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Поделиться страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2009/2021) Карбюраторы. Получено с https://www.explainthatstuff.com/how-carburetors-work.html. [Доступ (укажите дату здесь)]

Подробнее на нашем сайте…

Карбюратор | механика | Britannica

Карбюратор , также пишется карбюратор , устройство для снабжения двигателя с искровым зажиганием смесью топлива и воздуха. Компоненты карбюраторов обычно включают камеру хранения жидкого топлива, дроссель, жиклер холостого хода (или медленно работающий), главный жиклер, ограничитель воздушного потока в форме Вентури и ускорительный насос. Количество топлива в камере хранения регулируется клапаном с поплавком.Дроссельная заслонка, дроссельная заслонка, уменьшает поступление воздуха и позволяет втягивать богатый топливом заряд в цилиндры при запуске холодного двигателя. По мере прогрева двигателя воздушная заслонка постепенно открывается вручную или автоматически с помощью контроллеров, реагирующих на тепло и частоту вращения двигателя. Топливо вытекает из жиклера холостого хода во всасываемый воздух в результате пониженного давления возле частично закрытой дроссельной заслонки. Главный топливный жиклер вступает в действие при дальнейшем открытии дроссельной заслонки. Затем ограничение воздушного потока в форме Вентури создает пониженное давление для всасывания топлива из основного жиклера в воздушный поток со скоростью, зависящей от воздушного потока, так что получается почти постоянное соотношение топливо-воздух.Ускорительный насос впрыскивает топливо во входящий воздух, когда дроссельная заслонка резко открывается.

карбюратор

Карбюратор от Volkswagen Beetle 1970 года выпуска.

Willdre

Подробнее по этой теме

Бензиновый двигатель

: Карбюратор

Бензиновый карбюратор — это устройство, которое подает топливо в воздушный поток по мере его поступления в двигатель. Бензин поддерживается в поплавке…

В 1970-х годах новое законодательство и предпочтения потребителей побудили производителей автомобилей повысить эффективность использования топлива и снизить выбросы загрязняющих веществ. Для достижения этих целей инженеры разработали системы управления впрыском топлива на основе новых компьютерных технологий. Вскоре системы впрыска топлива заменили карбюраторные топливные системы практически во всех бензиновых двигателях, за исключением двухтактных и небольших четырехтактных бензиновых двигателей, таких как те, которые используются в газонокосилках.

Как работают карбюраторы мотоциклов?

1) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

2) Для получения информации о результатах программы и другой информации посетите сайт www. uti.edu/disclosures.

3) Методология опроса: OnePoll опросил 2000 американцев в возрасте от 18 до 35 лет в Калифорнии, Аризоне, Техасе, Иллинойсе, Флориде, Северной Каролине, Нью-Джерси и Пенсильвании в октябре 2020 года. ² Проводятся оплачиваемые производителем программы повышения квалификации UTI от имени производителей, определяющих критерии и условия приемки. Эти программы не являются частью аккредитации UTI.UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Для получения важной информации о долги за образование, заработки и показатели завершения студентов, которые посещали эту программу, см. на сайте www.uti.edu/disclosures.

5) Программы UTI готовят выпускников к карьере в различных отраслях промышленности с использованием предоставленного обучения, в первую очередь, для специалистов по автомобилям, дизельным двигателям, ремонту после столкновений, мотоциклетным и морским техникам. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от в качестве технического специалиста, например: специалист по запчастям, специалист по обслуживанию, изготовитель, лакокрасочный отдел и владелец / оператор магазина.UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

6) Достижения выпускников ИТИ могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. ИМП образовательное учреждение и не может гарантировать работу или заработную плату.

7) Для завершения некоторых программ может потребоваться более одного года.

10) Финансовая помощь и стипендии доступны тем, кто соответствует требованиям.Награды различаются в зависимости от конкретных условий, критериев и состояния.

11) См. Подробную информацию о программе для получения информации о требованиях и условиях, которые могут применяться.

12) На основе данных, собранных из Бюро статистики труда США, прогнозов занятости (2016-2026), www.bls.gov, просмотренных 24 октября 2017 года. Вакансии по классификации должностей: Автомеханики и механики — 75 900; Специалисты по механике автобусов и грузовиков и по дизельным двигателям — 28 300 человек; Ремонтники кузовов и связанных с ними автомобилей, 17 200.Вакансии включают вакансии в связи с ростом и чистые замены.

14) Программы поощрения и соответствие критериям для сотрудников остаются на усмотрении работодателя и доступны в определенных местах. Могут применяться особые условия. Поговорите с потенциальными работодателями, чтобы узнать больше о программах, доступных в вашем районе.

15) Оплачиваемые производителем программы повышения квалификации проводятся Группой специального обучения UTI от имени производителей, которые определяют критерии и условия приемки.Эти программы не являются частью аккредитации UTI.

16) Не все программы аккредитованы ASE Education Foundation.

20) Льготы VA могут быть доступны не на всех территориях кампуса.

21) GI Bill® является зарегистрированным товарным знаком Министерства по делам ветеранов США (VA). Более подробная информация о льготах на образование, предлагаемых VA, доступна на официальном веб-сайте правительства США.

22) Грант «Приветствие за службу» доступен всем ветеранам, имеющим право на участие, на всех кампусах.Программа «Желтая лента» одобрена в наших кампусах в Эйвондейле, Далласе / Форт-Уэрте, Лонг-Бич, Орландо, Ранчо Кукамонга и Сакраменто.

24) Технический институт NASCAR готовит выпускников к работе в качестве технических специалистов по обслуживанию автомобилей начального уровня. Выпускники, которые выбирают специальные курсы NASCAR по выбору, также могут иметь возможности трудоустройства в отраслях, связанных с гонками. Из тех выпускников 2019 г., которые взяли факультативные примерно 20% нашли возможности, связанные с гонками. Общий уровень занятости в NASCAR Tech в 2019 году составил 84%.

25) Расчетная годовая средняя заработная плата для специалистов по обслуживанию автомобилей и механиков в Службе занятости и заработной платы Бюро статистики труда США, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве автомобильных техников. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, смог. инспектор и менеджер по запчастям. Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве техников и механиков по обслуживанию автомобилей в Содружестве Массачусетс (49-3023) составляет от 29 050 до 45 980 долларов (данные за май 2018 г., штат Массачусетс, США, 10 сентября). 2020).Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных автомобильных техников в Северной Каролине, опубликованная в мае 2019 года, составляет 19,52 доллара. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 13,84 и 10,60 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2019 г. Сервисные техники и механики, просмотр 14 сентября 2020 г.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

26) Расчетная годовая средняя заработная плата сварщиков, резчиков, паяльщиков и паяльщиков в Бюро трудовой статистики США по занятости и заработной плате, май 2019. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников-сварщиков. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от технических специалистов, например, сертифицированный инспектор и контроль качества. Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих сварщиками, резчиками, паяльщиками и брейзерами в штате Массачусетс (51-4121), составляет от 33 490 до 48 630 долларов. ( Массачусетс, данные за май 2018 г., данные за 10 сентября 2020 г.). Зарплата в Северной Каролине информация: Министерство труда США оценивает почасовую заработную плату в среднем 50% для квалифицированных сварщиков в Северной Каролине, опубликованную в мае 2019 года, и составляет 19 долларов.77. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-е и 10-й процентиль почасовой оплаты труда в Северной Каролине составляют 16,59 и 14,03 доллара соответственно. (Бюро статистики труда, Министерство труда, занятости и заработной платы США, май 2019 г. Сварщики, резаки, паяльщики и брейзеры, просмотрено в сентябре 14, 2020.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

28) Ориентировочная средняя годовая зарплата специалистов по ремонту кузовов и связанных с ними автомобилей в США.С. Занятость и заработная плата Бюро статистики труда, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников по ремонту после столкновений. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от технических, например оценщик, оценщик. и инспектор. Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, занятых в качестве ремонтников автомобилей и связанных с ними (49-3021) в Содружестве Массачусетса, составляет от 31 360 до 34 590 долларов. ( Массачусетс, данные за май 2018 г., данные за 10 сентября 2020 г.).Зарплата в Северной Каролине информация: Департамент труда США оценивает почасовую заработную плату в размере 50% для квалифицированных специалистов по борьбе с авариями в Северной Каролине, опубликованную в мае 2019 года, и составляет 21,76 доллара. Бюро статистики труда не публикует данные о заработной плате начального уровня. Тем не мение, 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 16,31 и 12,63 доллара соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2018 г. 14 сентября 2020.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

29) Расчетная годовая средняя заработная плата механиков автобусов и грузовиков и специалистов по дизельным двигателям в разделе «Занятость и заработная плата» Бюро статистики труда США, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях с использованием предоставленного обучения, в первую очередь в качестве техников по дизельным двигателям . Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от дизельных. техник по грузовикам, например техник по обслуживанию, техник по локомотиву и техник по морскому дизелю.Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков автобусов и грузовиков. и специалистов по дизельным двигателям (49-3031) в штате Массачусетс составляет от 29 730 до 47 690 долларов США (Массачусетс, штат Массачусетс, данные за май 2018 г., просмотрено 10 сентября 2020 г.). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в размере 50% для квалифицированных дизельных техников в Северной Каролине, опубликованная в мае 2019 года, составляет 22 доллара.04. Бюро статистики труда. не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 18,05 и 15,42 доллара соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2018. Механики автобусов и грузовиков и специалисты по дизельным двигателям, просмотр 14 сентября 2020 г. ) UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.

30) Расчетная годовая средняя зарплата механиков мотоциклов в США.С. Занятость и заработная плата Бюро статистики труда, май 2019 г. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников мотоциклов. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, оборудование. обслуживание и запчасти. Информация о заработной плате для Содружества Массачусетса: Средняя годовая заработная плата начального уровня для лиц, работающих в качестве механиков мотоциклов (49-3052) в Содружестве Массачусетса, составляет 28700 долларов США (данные по Массачусетскому труду и развитию рабочей силы, данные за май 2018 г., просмотренные 10 сентября 2020 г.) .Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата составляет 50% в среднем для Стоимость квалифицированных специалистов по мотоциклам в Северной Каролине, опубликованная в мае 2019 года, составляет 16,92 доллара. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 13,18 и 10,69 долларов. соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2019 г., Motorcycle Mechanics, просмотр 14 сентября 2020 г.)) MMI является образовательным учреждением и не может гарантировать работу или заработную плату.

31) Расчетная годовая средняя зарплата механиков моторных лодок и техников по обслуживанию в Службе занятости и заработной платы Бюро статистики труда США, май 2019 г. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве морских техников. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических специалистов, например, в сфере обслуживания оборудования, инспектор и помощник по запчастям. Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков моторных лодок и техников по обслуживанию (49-3051) в Содружестве Массачусетса. составляет от 31 280 до 43 390 долларов (данные за май 2018 г., Массачусетс, США, 10 сентября 2020 г.). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированного морского техника в Северной Каролине, опубликованная в мае 2019 года, составляет 18 долларов.56. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 14,92 доллара и 10,82 доллара соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2019 г. Специалисты по обслуживанию, просмотр 2 сентября 2020 г.) MMI является образовательным учреждением и не может гарантировать работу или заработную плату.

34) Расчетная годовая средняя заработная плата операторов компьютерных инструментов с числовым программным управлением в США.С. Занятость и заработная плата Бюро статистики труда, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве технических специалистов по механической обработке с ЧПУ. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от технических, например, оператор ЧПУ, подмастерье. слесарь и инспектор по обработанным деталям. Информация о заработной плате для штата Массачусетс: средняя годовая заработная плата начального уровня для лиц, работающих в качестве операторов станков с компьютерным управлением, металла и пластика (51-4011) в Содружестве штата Массачусетс составляет 36 740 долларов (данные по Массачусетсу и развитию трудовых ресурсов, май 2018 г., просмотр за 10 сентября). 2020).Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных станков с ЧПУ в Северной Каролине, опубликованная в мае 2019 года, составляет 18,52 доллара. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 15,39 и 13,30 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2019 г. Операторы инструмента, просмотр 14 сентября 2020 г.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

41) На основе данных, собранных из Бюро статистики труда США, прогнозов занятости (2019-2029), www.bls.gov, по состоянию на 8 сентября 2020 года. Прогнозируемое среднее количество вакансий в год, Классификация должностей: Автомеханики и механики — 61 700 человек. Вакансии включают вакансии, связанные с ростом и чистым замещением.

42) На основе данных, собранных из Бюро статистики труда США, прогнозы занятости (2019-2029), www.bls.gov, просмотрено 8 сентября 2020 г. Предполагаемое среднее количество рабочих мест в год. вакансий по классификации должностей: сварщики, резаки, паяльщики и паяльщики — 43 400 человек. Вакансии включают вакансии, связанные с ростом и чистым замещением.

43) На основе данных, собранных из Бюро статистики труда США, прогнозов занятости (2019-2029), www.bls.gov, просмотренных 8 сентября 2020 года. Прогнозируемое среднее количество годовых вакансий по классификации должностей: Механики автобусов и грузовиков и специалисты по дизельным двигателям, 24 500 человек.Вакансии включают вакансии, связанные с ростом и чистым замещением.

46) Студенты должны иметь средний балл не ниже 3,5 и посещаемость 95%.

48) Курсы Power & Performance не предлагаются в Техническом институте NASCAR. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Для получения важной информации об образовательном долге, доходах и показателях завершения студентов кто посетил эту программу, посетите www.uti.edu/disclosures.

Универсальный технический институт штата Иллинойс, Inc.утвержден Отделом частного бизнеса и профессиональных школ Совета высшего образования штата Иллинойс.

Очистите карбюратор за 10 простых шагов

Вы купили новую газонокосилку не для галочки. Вы купили его, чтобы украсить газон и продолжить свой день. И давайте посмотрим правде в глаза: никто не хочет тратить время на диагностику неисправности двигателя.

Когда небольшой двигатель начинает давать сбои, проблема обычно связана с карбюратором.Это дорогостоящая часть двигателя, требующая замены, но чаще всего для этого требуется лишь небольшая часть технического обслуживания, а не замена.

Если ваша косилка не запускается, резко работает на холостом ходу или просто не ускоряется, как раньше, вы можете винить карбюратор. Эти проблемы увеличились с тех пор, как на рынок вышло обработанное топливо, содержащее этанол, такое как E10. Этанол — это чистый спирт, который притягивает влагу, что приводит к коррозии внутри топливного бака и карбюратора. Если топливо остается внутри небольшого двигателя слишком долго, оно в конечном итоге испаряется и оставляет липкий лак, который вызывает засорение.Это препятствие затрудняет сжигание топлива, необходимого для работы двигателя.

Так что же тогда? Не выбрасывай. Просто слейте старое топливо и очистите карбюратор. Вот как это сделать всего за 10 простых шагов:

Шаг 1: Снимите колпачок свечи зажигания, чтобы двигатель не загорелся. Затем поверните топливный кран в положение «выключено».

Шаг 2: Затем слейте топливо. Выкрутите винт, которым чаша карбюратора крепится к нижней части карбюратора, слейте воду из чаши в емкость и оцените состояние топлива.Обратите внимание на ржавчину, грязь, кусочки ржавчины или старое топливо. Как правило, если в вашем двигателе есть старый бензин, лак будет прилипать к дну чаши карбюратора.

Шаг 3: Если в чаше карбюратора есть липкие остатки, распылите на внутреннюю часть очиститель карбюратора и вытрите ее начисто. Если материал в миске жидкий, просто вытрите его насухо.

Шаг 4: Проход главного жиклера — это место, где топливо течет через карбюратор в камеры сгорания. Чтобы проверить канал форсунки, снимите форсунку с помощью отвертки с плоским жалом.Это очень маленькая латунная деталь, поэтому убедитесь, что у вас есть какая-нибудь кастрюля, чтобы ее поймать.

Шаг 5: Если канал форсунки заблокирован, распылите в него очиститель карбюратора и удалите все частицы или застрявшее топливо, проталкивая проволочную щетку. Будьте осторожны, чтобы проход не превышал его первоначальный размер. Вам просто нужно красивое, чистое, блестящее круглое отверстие, через которое может пройти бензин.

Шаг 6: Удалите весь материал, который может отслоиться и снова засорить жиклер, распылив на остальные компоненты карбюратора средство для очистки карбюратора.Обязательно соберите излишки распыляемой краски тряпкой.

Шаг 7: Жиклер холостого хода, который может нуждаться в обслуживании, находится в верхней части карбюратора. Жиклеры холостого хода некоторых карбюраторов откручиваются вверху. Другие запрессованы или могут быть пластиковыми с уплотнительными кольцами для их уплотнения. Чтобы очистить жиклер холостого хода, проведите через него проволочной щеткой, чтобы убедиться, что отверстие чистое.

Шаг 8: Выполните повторную сборку, поместив главный жиклер обратно в шток карбюратора с помощью отвертки. Убедитесь, что он плотно прилегает, но не затягивайте слишком сильно.

Шаг 9: Проверьте прокладку (плоскую или уплотнительное кольцо), которая соединяет чашу карбюратора с корпусом карбюратора, чтобы убедиться, что она находится на месте, не порвана и не деформирована. Затяните винт и шайбу, которые крепят корпус карбюратора к корпусу карбюратора. Не затягивайте слишком сильно.

Шаг 10: На этом этапе вы должны убедиться, что вокруг чаши карбюратора нет топлива. Перед запуском двигателя снова откройте топливный клапан и замените свечу зажигания.

Деревня Наука:

Двигателям необходимо топливо, но также необходимо достаточное количество кислорода для сжигания топливо.Карбюраторы смешивают воздух и топливо в нужных количествах, чтобы гарантировать эффективное сгорание в двигателе. Только при работе подвесного мотора скорость остается приемлемой. постоянный. В бензопилах, четырехколесных квадроциклах и снегоходах двигатель скорость постоянно меняется. Правильное смешивание топлива и воздуха на всех оборотах является сложной задачей. Стандарты А 2, 14, 15 В 1, 3 С 3 Д 1, 3 Концепции Кредитное плечо Испарение Трение Площадь Неправильная смесь Слишком много топлива Если топлива слишком много (слишком богатое), сгорание не будет полным, мощность уменьшится, и в цилиндре будет быстро накапливаться нагар. Недостаточно топлива Если двигатель не получает достаточно топлива (слишком бедная), он теряют мощность, выцветают под нагрузкой и перегреваются. Правильная смесь вообще скорость важна. Бедный двигатель, работающий слишком горячо, самоуничтожается поскольку детали деформируются, изнашиваются и ломаются. Мы также должны помнить, что двухтактный двигатель смешивает масло и топливо.Двигатель, который обеднен топливом, также обеднен маслом. Если оно опирается на масло, трение наносит ей необратимый ущерб. Детали карбюратора Там семь важных частей карбюратора. Воздухоочиститель Дроссель Горловина и жиклеры карбюратора Дроссельная заслонка Игольчатые клапаны Поплавок или другая регулирующая система Трос дроссельной заслонки Воздухоочиститель Воздухоочиститель — важная часть карбюраторной системы, особенно в бензопилах, где в воздухе так много опилок.Если в карбюратор попадают опилки или грязь, карбюратор забивается, опилки быстро изнашиваются и разрушают двигатель. Если воздухоочиститель покрыт грязью, подача воздуха уменьшается. и в цилиндр втягивается больше топлива. Двигатель тоже слишком сильно работает богатые. Подвесной двигатель не эксплуатируется в пыльных условиях. Четыре колеса Квадроциклы и бензопилы требуют частого внимания. Воздухоочиститель на снегоход может быть покрыт снегом или морозом. Горло Карбюратора Горловина карбюратора — не что иное, как зауженная трубка. Когда воздух проходит через узкую часть, воздух должен ускоряться. Принцип Бернулли гласит, что скорость жидкости или газа вверх давление снижается. Поскольку скорость воздуха в горловина карбюратора увеличена, давление снижено. Поскольку быстрый поток воздуха быстро проходит через высокую и низкую скорость форсунки, топливо проталкивается через форсунки в воздух низкого давления струя из чаши внизу. К тому времени, как топливо будет в цилиндре, он был тщательно смешан с воздухом (кислородом). Дроссельная заслонка-бабочка При натяжении троса дроссельной заслонки бабочка открывается и закрывается, контроль воздушного потока.Количество воздуха и скорость воздуха обтекание форсунок изменено. Игольчатые клапаны Как двигателю нужно больше топлива на более высоких оборотах, на самом деле их два форсунки: одна для низкой скорости, а другая — для высокой. Низкоскоростной жиклер подает топливо в воздушный поток на малых скоростях. На более высоких скоростях они оба делают. Есть винт, который регулирует количество газа, доступного для струя.Его называют «игольчатым клапаном», потому что конец он тонкий, как игла. Небольшая регулировка винта позволяет точное количество топлива, чтобы пройти через игольчатый клапан и попасть в жиклер. Несколько лет назад игольчатые клапаны высокой и низкой скорости были регулируемыми. Теперь, кроме бензопил, можно использовать только низкооборотный игольчатый клапан. отрегулирован. Когда двигатель работает на обедненной смеси, первое, что делают люди, это возятся с игольчатыми клапанами.Основная причина топливного голодания — грязь топливо в карбюраторе или забит топливный фильтр. Когда-то двигатель настроен, регулировка игольчатого клапана требуется редко, за исключением крайних перепады температур. Большинство двигателей с двумя игольчатыми клапанами могут можно приблизительно отрегулировать, осторожно закрыв оба игольчатых клапана и открыв От 3/4 до 1 полного оборота. Сначала регулируется низкоскоростной клапан, затем высокая скорость. Дроссель Холодному двигателю требуется больше топлива, чем горячему. Средство от это дроссель. Дроссель уменьшает площадь прохождения воздушного потока через. Как и в случае с дроссельной заслонкой, скорость воздуха увеличивается, и больше топлива проталкивается в горловину карбюратора. Когда двигатель работает и прогрет, дроссель больше не нужен. Поплавок или другая система регулирования Хотя карбюраторы в некоторых аспектах различаются, принципы они действуют одинаково.В основном есть два вида отключения. системы: Те, у которых отключен поплавок. Они работают в вертикальном только позиция. В снегоходах, квадроциклах, подвесных моторах используются карбюраторы. с поплавком, который контролирует количество бензина, доступного для карбюратор. Когда чаша наполнена газом, поплавок поднимается. и перекрывает подачу топлива в карбюратор.Когда сумма топлива в баке падает, поплавок также опускается, позволяя топливо поступало в карбюратор. Те, которые могут работать в любом направлении (во всех направлениях). Этот вид встречается в бензопилах, хотя многие из ранних снегоходов были они. Давление воздуха и давление в картере открываются и закрываются малые клапаны и камеры, позволяющие пиле получать необходимое количество топлива при любой настройке дроссельной заслонки в любом положении.Если бензопила был поплавок, его нельзя было перевернуть и продолжить Бег. Трос дроссельной заслонки Трос дроссельной заслонки представляет собой жесткий провод, который скользит внутри покрытия. Это прикрепит дроссельную заслонку к карбюратору, поэтому оператор постоянно контролирую обороты двигателя. Площадь поверхности топлива Это Важно, чтобы топливо могло сгореть на большой площади.Горение может происходить только на поверхности топлива. Если разделить сухой деревянный брусок на множество мелких частей, он горят намного быстрее, чем если бы они были сожжены целиком. Жидкость топливо, как бензин, сгорит быстрее, если у него большая площадь поверхности. Если в цилиндр впрыснуть струю бензина, он горит намного медленнее, чем такое же количество распыленного бензина в туман. Впрыск масла Как и снегоходы, новые подвесные моторы имеют масляные форсунки, которые смешать топливо и масло. Идеальная смесь нефти и газа отличается при высоких и низкие обороты. Впрыск масла изменяет количество масла на разные скорости. Обледенение Для превращения жидкости в пар требуется тепло.Предположим, карбюратор, топливо и воздух — пятьдесят градусов. Топливо испаряется в карбюратор. Чтобы жидкость превратилась в пар, требуется тепло. В тепло исходит от стенок карбюратора. Пока этот процесс продолжается, карбюратор на самом деле становится на десять-пятнадцать градусов холоднее, чем наружный воздух. Карбюратор охлаждает воздух, проходящий через горловина карбюратора. Поскольку теплый воздух содержит больше влаги, чем более холодный, воздух, теперь охлаждается в карбюраторе, выделяет влагу.Это действительно может образуют лед в карбюраторе при температуре наружного воздуха от сорока до шестьдесят градусов! Вот почему в самолетных двигателях предусмотрена регулировка нагрева карбюратора. нагнетать теплый воздух, растапливая лед, образовавшийся в карбюраторе. Деятельность Найдите старый карбюратор от любой машины, в которой используется поплавок.Определите детали. Определите, как поплавок контролирует сумму газа в баллоне. Есть ли резиновое уплотнение, которое нужно закрыть отключен расход топлива? Выньте игольчатые клапаны. Нарисуйте форму наконечника. Не прикасайтесь к наконечнику напильником, а касайтесь сторона игольчатого клапана. Твердый или мягкий? Вы можете найти экран в топливопроводе внутри карбюратора? Как вы думаете, что бы случится если это засорилось? Посмотрите на воздухоочиститель на нескольких бензопилах. Вы видите, как воздушный поток может быть замедлен из-за грязного воздухоочистителя? Как в руководстве по эксплуатации сказано, что нужно его чистить? Посмотрите инструкцию по эксплуатации бензопилы. Что стандартная настройка игольчатых клапанов? (Если бензопила недоступна, попробуйте найти другой двигатель, у которого есть карбюратор с высоким и низким игольчатые клапаны скорости.) Возьмите пильную шину и снимите цепь с бензопилы.Заменить крышку сцепления. (из соображений безопасности). Снимаем крышку с карбюратора. Начинать двигатель. Найдите установочный винт холостого хода. Отрегулируйте, когда двигатель работает на холостом ходу. Что случилось? Установите высокоскоростной игольчатый клапан на слишком богатую смесь, а затем двигатель вверх. Вы слышите звук, когда его становится слишком много? газ? Теперь закройте высокоскоростной игольчатый клапан. Скорость двигателя опять таки.Вы слышите слабый звук, который он издает? Эти два звука поможет вам настроить двигатели в будущем. Запомни их. Обычно мы устанавливаем игольчатый клапан посередине между точками где мы можем слышать тощие слабые звуки и богатые звуки. потом открываем игольчатый клапан на 1/4 оборота. Это гарантирует, что двигатель не слишком худой. Как вы думаете, почему на игольчатые клапаны, если они не движущиеся части? Пока бензопила работает без шины и цепи, снимите воздухоочиститель.Потяните рычаг воздушной заслонки. Вы видите удушающую бабочку? Как вы думаете, почему его убивает удушение теплого двигателя? При работающей бензопиле потяните дроссельную заслонку. Посмотрите в карбюратор. Вы видите, как движется бабочка дроссельной заслонки? Возьмите в руку немного бензина и подуйте на нее. Является ли жарко или холодно? Почему? Теперь вы понимаете карбоновую глазурь? В следующий раз, когда вы будете в маленьком самолете, попросите пилота показать вы ручку нагрева карбюратора.Спросите его, почему двигатель немного проигрывает мощность при его применении. Объясняет ли это, почему пилоты не постоянно работать с нагревом карбюратора? Вырежьте два одинаковых деревянных бруска. Разделите один на четыре части, а другой в растопку. Сделайте два отдельных костра и сожгите их одновременно. Какой горит быстрее? Объясни кому-нибудь иначе почему топливо распыляется в карбюратор в виде мелкого тумана. Спросите жителей деревни о карбюраторах, которые поставлялись с первые снегоходы. Те, которые доступны сейчас, лучше? Ответ учащегося Карбюратор что и что смешивает? Что произойдет, если будет слишком много топлива? Недостаточно топлива? Почему карбюратор, который не получает достаточно газа, особенно вредно в двухтактном двигателе? Нарисуйте карбюратор и определите детали. Для чего нужен воздухоочиститель и что происходит при грязно? Опишите принцип Бернулли своими словами. Что делает дроссельная заслонка? Что делают игольчатые клапаны? Что делает дроссель? Что делает поплавок? Почему важно увеличивать площадь поверхности топлива? Что такое карбоновая глазурь? Математика Карбюратор настроен слишком богато. Он использует на 7% больше газа, чем должен. Оператор тратит на газ 127 долларов в месяц. Сколько он мог спасти, настроив свой карбюратор? 1,07x z 127 Давление в горловине карбюратора самолета составляет 12,9 фунтов на квадратный дюйм. Атмосферное давление составляет 14,7 фунтов на квадратный дюйм. Какая разница в давлении? Самолет набирает высоту; атмосферное давление теперь составляет 14,2 фунта на квадратный дюйм. Что сейчас разница давлений?

CP карбюратор инструкция — Polini Motori

9.АТОМОЗИТОР И ВОЗДУШНЫЙ ТОРМОЗ

Распылитель — это трубка, которая соединяет главный жиклер с трубкой Вентури, и ее называют «двухтактным», если в ней нет отверстия. В противном случае, если он имеет ряд отверстий по всей длине, он называется «четырехтактным». (Внимание: называть атомайзеры «2-х или 4-х тактным» популярно, но технически некорректно, потому что вы можете безопасно использовать распылители с отверстиями для Тоже двухтактный, т. Е. У минибайков форсунки с отверстиями типа «4 такт»). Его работа очень проста: из-за разрежения в трубке Вентури из распылительной трубки всасывается жидкое топливо, которое дозируется основной струей и конической иглой, в то время как из канала исходит определенный воздушный поток.Воздух и топливо смешиваются вместе, и в результате двигатель всасывает распыленную аэрозоль. Чтобы вмешаться в этот процесс, помимо отверстия распылителя, существуют диаметр воздушного канала, высота выступающей в камеру части распылителя и высота ступеньки, расположенной в сопле. Таким образом, помимо диаметра отверстия распылителя, переменными являются диаметр воздушного канала, высота стороны распылителя, которая выступает в камере, и «ступенька» нагнетательного сопла.«Четырехтактный» тип производит более бедную смесь и более контролируемую; Фактически, поскольку он снабжен рядом отверстий, эмульсия создается внутри трубки, прежде чем смесь достигнет сопла в вентиляционном отверстии. Очевидно, что расположение отверстий и их диаметр влияют на доставку. Отверстия, обработанные в нижней части распылителя, залиты топливом бачка, поэтому при увеличении количества отверстий поток топлива увеличивается и идет на эмульгирование с воздухом. Отверстия в верхней части распылителя открыты воздуху, и увеличивая их, вы получаете более слабую карбюрацию на низких оборотах.
Карбюратор POLINI CP можно отрегулировать так, чтобы он работал с обоими типами, 2- или 4-тактными, изменяя воздушный жиклер тормозной системы.

• Закрыть жиклер воздушного тормоза: 2-тактный распылитель, работающий как распылитель без отверстий
• Тормозной жиклер на открытом воздухе: отверстия распылителя работают и ослабляют двигатель.

как отремонтировать карбюратор на мопеде, скутере, мотоцикле, игла с чистой струей и поплавковая камера

Ремонт карбюраторов мопедов А карбюратор — это трубка, через которую воздух всасывается в двигатель.В скорость двигателя регулируется тем, сколько воздуха позволяет карбюратор через Это. Когда воздух проходит через карбюратор, он проходит через трубку Вентури. секция, в которой в поток воздуха торчит соломка. Топливо есть высосанный вверх по соломинке (называемой эмульсионной трубкой) и смешивается с воздухом. в двигатель. Если ваш двигатель плохо работает, во многих случаях это вызвано осадок попадает в крошечные отверстия, через которые должно проходить топливо и засорять их, иначе старое топливо высохнет и превратится в смолистую слизь который затыкает дыры.Химические чистящие средства плохо сочетаются ни с осадок или Goo, это не тот тип грязи, который можно найти в автомобильных карбюраторах. В единственный способ правильно их очистить, так как отверстия такие маленькие, вручную с помощью гитарной струны или фортепианной струны. Измерение отверстие (жиклеры) в карбюраторе обычно представляют собой маленькие винтики с очень точным просверлен отверстия в них для дозирования топлива. Жиклеры пронумерованы в соответствии с размер, большие числа означают больше топлива. Это изображение карбюратора Spree, многие похожи. Обратите внимание на сильные темные отложения в в чаша сверху. Это вызвано высыханием топлива в баке, оставлением смола. Все это нужно убирать при чистке, иначе оно приедет. свободный позже и снова подключите форсунки. Мост карбюраторы имеют пилотный жиклер и воздушный винт холостого хода для холостого хода до 1/4 дроссель и холостого хода основания, сдвиньте регулировку иглы (зажим E) от 1/4 до 3/4 дроссель и главный жиклер для 3/4 полного открытия дроссельной заслонки.Пилот и главный струи необходимо тщательно очистить, чтобы убедиться, что внутри не осталось остатков диаметр отверстия. Лучший способ — протереть их тонкой проволокой, например, очень маленькая гитарная струна. Когда закончите, вы должны видеть свет сквозь в струя. Топливо в чаша управляется поплавком и поплавковой иглой, которая работает одно и тоже как механизм смыва унитаза. Топливо заполняет поплавок до тех пор, пока поплавок поднимается достаточно, чтобы вдавить иглу поплавка в свое гнездо, закрытие выключен поток топлива.поскольку двигатель втягивает в себя топливно-воздушную смесь, и чаша опорожняется, поплавок опускается, позволяя игле открыть путь за больше топлива поступает из бензобака. Если поплавок игла заедает или загрязнена, топливный бак переполнится. Когда вы бежите, вы двигатель, если кажется, что у него заканчивается топливо, или он хрипит и слаб, он может работать на обедненной смеси (недостаточно топлива). Если он заикается, и не хочет до конца набирать обороты, возможно, он слишком сильно набирает обороты топливо (богатый) Когда двухтактный двигатель началось холодный, он будет немного заикаться во время разогрева, затем наберет максимальную скорость скорость. Если карбюратор настроен слишком богато, вы можете долго прогреваться. период. Если ваш двигатель набирает обороты сразу после запуска, и потом становится жарко и немного замедляется, может быть, слишком скудно. сборка воздушного фильтра имеет решающее значение для правильной работы. Снимите воздушный короб или его часть и двигатель может получить такой поток воздуха, что он просто погаснет через 1/2 дроссель. Если вы нанесете масло на пенопласт, он может снизить скорость, богатые, не позволяя воздуху проходить. Типичный Карбюратор Honda имеет три винта Нижний винт сток, очень хороший для извлечение старого топлива из хранилища и воды. Винт, который совпадает с ползунком карбюратора, не работает корректирование. Который должен быть установлен там, где он простаивает правильно. Другой винт с пружиной для держать это в plsc винт холостого воздуха.Это достигло дна и отступило 1 и 1/2 оборота в большинстве случаев. Как этот пластиковый дроссель работает? На большинство карбюраторов, пилотный жиклер и главный жиклер отделены и удалены к откручивание небольшой плоской отверткой. Будьте осторожны, чтобы кончик ваш отвертка в очень хорошем состоянии, острая и плоская. Пилоты самолетов, которые утоплены в корпус карбюратора, их трудно снять и затянуть, если ваш отвертка закругляет щель в жиклере вы купите новый карбюратор. Пилот Жиклер на многих моделях Honda представляет собой латунную трубку, вдавленную в корпус карбюратора и необходимо удалить, осторожно повернув и потянув плоскогубцами. это Обычно трубка слегка раздавливается при извлечении. Отверстие в пилотной струе очень маленький, и небольшая жесткая проволока требуется для уборка. Когда закончите, верните трубку на место. карбюратор Scooter Therapy Inc 12 North Few Улица | Мэдисон, WI 53703 платный свободный 1-800-411-1543 | местный 1-608-255-1520 факс 1-608-255-1587 | Эл. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Наверх
