Как отрегулировать карбюратор на ВАЗ 2106

Прочитав статью Вы узнаете о том, как отрегулировать правильно карбюратор на ваз 2106. На  автомобилях ВАЗ-2106 устанавливалось несколько модификаций карбюраторов: 2103, 2106, а с 1980 года двигатели модели получили приборы 2107-1107010-20 предусматривающие эксплуатацию с системой вакуумного управления опережением зажигания и модификацию 2107-1107010-10 для автомобилей без такой системы. Стоит отметить, что карбюраторы 2107-1107010-10 легко заменяются с более ранним устройством 2106-1107010.

Автомобиль ВАЗ-2106 заслуживает хотя бы нескольких слов о себе в нашей статье. Выпускался он не только Волжским заводом, но и Сызранским «Рослада», Ижевским «ИжАвто, и даже Украинским «Анто-Рус». За все время было выпущено более 4 миллионов и 300 тысяч экземпляров разных модификаций! Автомобиль по праву получил народное признание за комфортность, надежность, и долгое время был престижным приобретением.

Регулировка ВАЗ 2106 карбюратора состоит из двух этапов: регулировки снятого карбюратора, и регулировки карбюратора установленного на двигателе автомобиля.

Регулировка снятого карбюратора проводится за несколько шагов перечисленных ниже:

     1. Регулировка поплавка

Уровень топлива в карбюраторе ВАЗ 2106 зависит не только от правильно выполненных регулировок, но и, разумеется, от исправности запорного устройства состоящего из запорного клапана и поплавка. Посмотрите на рисунок ниже:

Регулировка поплавка карбюратора ВАЗ 2106

На вертикально расположенной крышке карбюратора проследите, что бы язычок поплавка лишь касался шарика, но не утапливал его. Расстояние от поверхности крышки с прокладкой до поплавка устанавливается равным 6,5±0,25 мм. А язычком регулируем это значение. Также необходимо проконтролировать полный ход поплавка, он должен составить 8±0,25 мм. (от поверхности прокладки до поплавка), и устанавливается подгибанием ограничителя поплавка. Процесс регулировки поплавкового механизма карбюратора хорошо описан в

статье.

Хотя этот пункт и отнесен здесь к регулировке снятого карбюратора, выполнить его можно не демонтируя карбюратор с двигателя.

     2. Регулировка пневмопривода дроссельной заслонки второй камеры

Пневмопривод карбюратора ВАЗ 2106

Регулировка проводится при отсоединенном рычаге дроссельной заслонки 2-й камеры от штифта промежуточного рычага. Полностью открыв дроссель второй камеры, утапливаем и удерживаем в таком положении втулку пневмопривода (на рисунке не видно, в нее вкручивается шток пневмопривода), и вкручивая (или выкручивая) шток добиваемся чтобы отверстие штока находилось напротив штифта промежуточного рычага. Надеваем шток на штифт промежуточного рычага  и фиксируем стопорной шайбой, а шток пневмопривода контргайкой.

     3. Регулировка положения дроссельных заслонок

Эта операция сводится к проверке и регулировке полного открытия заслонок. При максимальном повороте рычага управления заслонками, дроссельная заслонка первичной камеры должна быть параллельна стенкам камеры, расстояние от стенки камеры до края заслонки должно составить 13±0,1 мм. (рисунок «Б» ниже). На рычаге (3) можно подогнуть нижний усик для получения необходимого зазора.

Положение дроссельных заслонок карбюратора ВАЗ 2106

При полном открытии дроссельной заслонки второй камеры (6) аналогичное расстояние равно 17±0,1 мм. (рисунок «Б»). Его также необходимо проконтролировать, регулируется оно вкручиванием (выкручиванием) штока пневмопривода. Во время регулировки, разумеется, необходимо полностью утопить втулку пневмопривода.

Еще один параметр – величина частичного открытия дросселя первой камеры (рисунок «А»), устанавливается равным 6±0,1 мм. путем подгибания верхнего усика рычага (3) в момент касания рычага (2).

     4. Регулировка пускового устройства

Для начала закрываем полностью воздушную заслонку карбюратора, тяга (3) и шток (4) должны находятся в положении как на рисунке ниже, при этом не допускается передвижение штока (4) тягой (3).

Добиться этого можно подгибанием тяги (3).

Регулировка пускового устройства карбюратора ВАЗ 2106

При закрытой воздушной заслонке необходимо обеспечить пусковой зазор дроссельной заслонки первой камеры «C»  0,9-1 мм. подгибанием тяги 7. Измерение удобно проводить с помощью щупа или подходящего по диаметру хвостовика сверла в месте, показанном на рисунке.

Если полностью утопить шток (4) пускового устройства,  то воздушная заслонка должна открыться на величину пускового зазора «B» 5,5±0,25 мм. Пусковой зазор воздушной заслонки регулируется винтом (5).

На этом можно считать, что регулировка карбюратора 2106 ВАЗ снятого с двигателя окончена.

Регулировка карбюратора ВАЗ 2106 на двигателе

Ниже пойдет речь о том, как на ваз 2106 отрегулировать карбюратор на двигателе. После установки карбюратора требуется выполнить несложные, но необходимые операции.

     1. Регулировка привода карбюратора

Точнее сказать приводов карбюратора, их два: трос управления пусковым устройством и привод дроссельных заслонок.

Привод акселератора ВАЗ 2106

Крепление гибкой тяги (9) и оболочки (8) необходимо зафиксировать в таком положении, что бы при полностью утопленной кнопке включения пускового устройства, воздушная заслонка была полностью открыта и полностью закрывалась при вытягивании кнопки.

Нажав на педаль газа (1) до упора проверьте, что бы дроссельная заслонка первой камеры была открыта полностью. Если этого не произошло, регулируем длину продольной тяги (13), на которой имеется навинчивающийся наконечник.

Уделите также внимание и поперечной тяге (14), расстояние между центрами ее наконечников должно составлять 80 мм.

     2. Регулировка холостого хода карбюратор ваз 2106

Информация ниже справедлива, если двигатель исправен, угол опережения зажигания выставлен правильно.

Система холостого хода карбюратора должна быть отрегулирована таким образом, что бы обеспечивать ровную работу прогретого двигателя без нагрузки на минимальных оборотах и при этом концентрация CO должна быть в пределах 0,5-1,2%.

Регулировку холостого хода ВАЗ 2106 проводят на двигателе, прогретом до рабочей температуры 90 градусов по цельсию. Завернув до упора винты (1) и (2) открутите оба на 2-3 оборота, запускайте двигатель и прогрейте.

Винты регулировки холостого хода карбюратора ВАЗ 2106

Если Вам доступен газоанализатор, прекрасно, действуем по следующему алгоритму:

1. Устанавливаем винтом количества смеси (1) частоту вращения коленчатого вала двигателя 820-900 об/мин.,
2. Добиваемся концентрации CO 0,5-1,2% вращением винта (2). Помните, что при закручивании смесь обедняется, и наоборот.
3. Скорость вращения наверняка изменятся, снова винтом (1) добейтесь номинальной частоты холостого хода.
4. В случае если CO вышел за пределы, возвращаемся в пункт 2.

Но газоанализатора зачастую не бывает под рукой, а отрегулировать холостые обороты надо. Можно обойтись и без дорогостоящего оборудования, придется потратить немного больше времени, но за то вы научитесь это делать самостоятельно.

Карбюратор ваз 2106 регулировка холостого хода без газоанализатора.

Итак, у нас есть прогретый до рабочей температуры и работающий двигатель:

1. Вращая винт количества смеси (1) устанавливаем частоту вращения 820-900 об/мин;
2. Винтом состава смеси (2) добиваемся стабильной, ровной работы двигателя. Обратите внимание, не максимальных оборотов, а именно стабильной работы. Наша задача получить ровное вращение коленчатого вала при минимально отвернутом винте качества (2).
3. При необходимости устанавливаем винтом (1) номинальную скорость вращения на холостом ходу.

Шаги с 1 по 3 желательно повторить несколько раз, что бы получить более хороший результат. Немного потренировавшись, я думаю, Вы научитесь.

На этом можно регулировку карбюратора ВАЗ 2106 считать завершенной. Надеюсь это статья дала Вам ответ на вопрос: как отрегулировать карбюратор на ваз 2106. Но если Вы нашли неточности, сообщите в комментариях, буду рад дополнить статью деталями.

Удачи на дорогах!

Регулировка карбюратора классики

Регулировка карбюратора ВАЗ

Все руководства по эксплуатации описывают процедуру регулировки карбюратора ВАЗ с использованием газоанализатора. Действительно, при этом можно получить максимально точный результат. Если к этому еще добавить полную проверку прибора на специальном стенде, то итог удовлетворит самых взыскательных. К сожалению, найти мастерскую, где есть такой стенд непросто, а большинство «мастеров» даже имея газоанализатор, регулируют карбюратор только на состав смеси холостого хода, да еще берут за такую работу немалые деньги.

У большинства автовладельцев газоанализатора нет, не говоря уже о целом стенде. Однако, вполне приемлемых результатов можно добиться самостоятельно, используя знание принципов работы карбюратора, внимание, терпение и тахометр.
Дальнейшая процедура излагается применительно к карбюраторам ВАЗовских «классик», однако общие принципы справедливы для всех типов отечественных карбюраторов, нужно лишь сделать поправку на числовые данные конкретного типа карбюратора.
Итак, начнем рассказ про регулировку карбюратора ДААЗ 2107-1107010-20.
Первый шаг. Регулировка зазоров в клапанном механизме.

При необходимости регулируем зазоры в клапанном механизме. Регулировка проводится на холодном двигателе. Регулировку можно производить с помощью широкого щупа толщиной 0.15 мм, но лучше для этой цели использовать специальное приспособление с микрометрической головкой.

Второй шаг. Установка угла опрежения зажигания.
В соответствии с «Руководством по эксплуатации» выставляем зажигание. Для двигателя ВАЗ-2106, ВАЗ-2103 момент размыкания контактов распределителя-прерывателя, соответствующий искре в 1-ом цилиндре, должен опережать верхнюю мертвую точку ходя поршня в первом цилиндре на 0±1°, а на двигателе ВАЗ-2101 — на 2±1° (расположение меток — см. рис. 1).
Для регулировки смеси не нужно корректировать этот угол по детонации при езде, т.к. эта детонация может появиться при правильном значении угла опережения зажигания именно из-за неверного состава смеси.

Третий шаг. Установка уровня топлива в поплавковой камере карбюратора.
Уровень топлива в поплавковой камере определяет состав смеси на всех режимах работы двигателя, влияет на динамику и расход топлива, токсичность отработанных газов.
При необходимости снимаем, разбираем и чистим карбюратор. При выворачивании винтов количества и качества запоминаем, на сколько оборотов они были вывернуты от полностью закрытого состояния. Жиклеры промываем растворителем, например, ацетоном. При этом для чистки отверстий жиклеров можно воспользоваться жесткой кистью или деревянной палочкой, но не в коем случае не металлической проволокой. После промывки все жиклеры и каналы продуваем сжатым воздухом, для чего можно использовать шинный насос или компрессор.
Перед сборкой проверяем уровень топлива в поплавковой камере. Для этого крышку карбюратора ставим вертикально, так чтобы язычок поплавка слегка касался шарика иглы, и проверяем калибром зазор между нижней частью поплавка и плоскостью крышки (с учетом картонной прокладки), который должен быть 6.5±0.25 мм. При необходимости зазор регулируем подгибанием язычка поплавка. Если под рукой нет нужного калибра, то можно воспользоваться сверлом соответствующего диаметра.
Так же проверяем ход поплавка, который должен составлять 8±0.25 мм. При необходимости полный ход поплавка регулируется подгибанием его упора. См. рис. 2.
Четвертый шаг. Подготовка к регулировке холостого хода.
Устанавливаем карбюратор на двигатель. Подкачиваем топливо в карбюратор. Отворачиваем винты качества и количества на то же число оборотов, которое было до разборки (см. «Третий шаг»). Если Вы забыли заметить положение винтов до разборки, то отверните винт качества примерно на 2, а количества примерно на 3 оборота. Устанавливаем воздушный фильтр. Запускаем и прогреваем двигатель до температуры охлаждающей жидкости 90-95°. Если двигатель не запускается, то пытаемся найти такое положение винтов качества и количества, при котором двигатель запустится и будет более-менее устойчиво работать.

Пятый шаг. Собственно регулировка холостого хода.

1. Выставляем винтом количества номинальную частоту вращения коленвала (для «класссики» — 820-900 об/мин).

2. Вращая винт качества, находим такое его положение, при котором обороты будут максимальными.

3. Винтом количества устанавливаем обороты на 15% выше номинальных (для «классики» это составит 950-1035 об/мин).

4. Проверяем, что положение винта качества обеспечивает максимально возможные обороты для данного положения винта количества. Если это не так, то добиваемся винтом качества максимально возможных оборотов и винтом количества восстанавливаем обороты выше номинальных на 15%. Снова проверяем, что положение винта качества обеспечивает максимально возможные обороты, возвращаем винтом количества обороты к +15% от номинала. И т.д. до тех пор, пока при оборотах на 15% больше номинальных любое вращение винта качества не будет приводить к уменьшению оборотов.

5. Винтом качества снижаем обороты до номинальных.

Шестой шаг. Проверка полученных регулировок.
Проверяем, что двигатель работает ровно, без «троения» на холостом ходу, разгоняется без провалов при резком открытии дроссельной заслонки и не глохнет при ее резком закрытии. Если это не так, то немного отворачиваем винт качества.
Проверяем, что двигатель не глохнет при резком торможении. Если это не так, то немного отворачиваем винт качества.
Седьмой шаг. Радуемся полученным результатам.

В карбюраторе ДААЗ 2107-1107010-20 есть еще один регулировочный винт, расположенный в средней части карбюратора над винтом количества. Этот винт отвечает за качество смеси на переходных режимах и влияет на качество смеси холостого хода. В официальных изданиях мне не удалось найти методики этой регулировки, там однозначно идет указание на то, что она делается на заводе-изготовителе карбюратора. Т.е. этот винт лучше самостоятельно не трогать. Однако, если Вы все же нарушили его положение, то можно попробовать применить методику регулировки, встерченную мной где-то в Internet и опробованную на практике.
Заворачиваем этот винт до конца и прогреваем двигатель. Устанавливаем качество смеси, как было указано ранее. Убеждаемся, что при очень плавном открытии дроссельной заслонки в начале ее открытия обороты растут пропорционально углу открытия без провалов. Немного отворачиваем винт, регулируем качество смеси холостого хода и снова убеждаемся, что при медленном открытии дроссельной заслонки обороты растут пропорционально углу открытия. Делаем так до тех пор, пока не заметим небольшой провал в начале открытия дроссельной заслонки, после чего восстанавливаем последнее удачное положение. Окончательная проверка делается на ходу. Машина не должна «клевать» и дергаться при плавном открытии дроссельной заслонки.
Как видите, процесс получается очень трудоемким и требующим внимания, поэтому лучше следовать рекомендациям завода и этот винт не трогать.

При подготовке страницы использованы материалы «Руководства по эксплуатации, техническому обслуживанию и ремонту автомобилей ВАЗ-2103, ВАЗ-21033, ВАЗ-21035, ВАЗ-2106, ВАЗ-21061, ВАЗ-21063, ВАЗ-21065».

LADATUNING.NET

Карбюратор ВАЗ-2105 — регулировкасвоими руками + Видео

Процесс регулировки карбюратора ВАЗ-2105 — это несложная задача, которую выполнить под силу любому автовладельцу, знающему устройство и последовательность необходимых операций. Принцип работы карбюратора заключается в создании топливно-воздушной смеси методом смешивания бензина с кислородом и дальнейшей подачей в камеру сгорания. В этой статье мы ознакомимся с конструкцией, особенностями и преимуществами, а так же детально рассмотрим, как отрегулировать своими руками этот агрегат.

Сегодня на авторынке карбюраторные моторы пользуются меньшим спросом, чем инжекторные агрегаты. Это связано с тенденцией, которую создают мировые лидеры в области машиностроения. Они предлагают новую начинку с большим спектром возможностей и улучшенными характеристиками. Однако карбюраторы имеют ряд плюсов, которые делают их наиболее эффективными в определённых ситуациях. Только они могут обеспечить успешный запуск двигателя с первого раза в самые сильные морозы. Во входном коллекторе сохраняется незначительный объём паров, что позволяет запустить мотор с первой попытки при низких температурах. Также, на отечественных автомобилях ВАЗ-2105 имеется подсос. С его помощью осуществляется обогащение топливной системы, повышение концентрации горючей смеси, благодаря этому прогрев двигателя осуществляется гораздо быстрее.

Этапы настройки карбюратора ВАЗ 2015



Не зная конструкции автомобиля и не имея никакого опыта в ремонте, разборке или компоновке топливной системы автомобиля выполнять регулировку не рекомендуется. Некорректное изменение параметров могут привести к усугублению проблемы или к поломке устройства. Если вы знакомы с конструкцией карбюратора своего автомобиля, произвести его настройку не составит никакого труда. Регулировка карбюратора 2105 позволяет значительно улучшить эффективность работы автомобиля, сократить расход топлива и повысить производительность силового агрегата. Эти так называемые модернизации характеристик не оказывают никакого пагубного влияния на устройство. Даже наоборот, являются обязательной процедурой, которая гарантирует длительный бесперебойный срок работы.

Винты регулировки системы холостого хода карбюратора ВАЗ 2105: 1 — винт количества смеси; 2 — винт качества смеси

1. Калибровка частоты вращения коленвала. Первое, что необходимо сделать, изменить количество оборотов до 750-800 единиц в минуту. Для выполнения этой процедуры предусмотрен регулировочный винт количества. Его необходимо закрутить до упора, а затем открутить на три оборона в обратную сторону.

2. Изменение содержания СО₂. Регулируем количество углекислорода в выхлопе с помощью винта качества. Для этого винт нужно вкрутить до упора, а затем выкрутить обратно на 4-5 оборотов. Это повысит концентрацию топлива и обогатит смесь.

3. Прогреваем двигатель – обязательная процедура, без выполнения которой нельзя приступать к следующим этапам работы.

4. Корректировка оборотов. При помощи винта количества регулируем обороты холостого хода. Необходимо добиться стабильной работы мотора на 750-800 об/мин. Постепенно закручивая винт качества. В процессе этого обороты должны немного увеличиться, а затем уменьшиться, что вызовет неустойчивую работу двигателя. После того как начнётся нестабильная работа силового агрегата, начинаем вкручивать винт обратно, пока работа мотора не стабилизируется.

5. Настройка ХХ. В завершение нужно выполнить калибровку оборотов холостого хода с помощью соответствующего винта до 800-900 единиц.



После выполнения всех этапов регулировки и достижения необходимых параметров, нужно протестировать карбюратор. При включённом моторе, резко нажмите на педаль акселератора и отпустите её. В случае правильной настройки, временно увеличится частота вращения коленвала. Если двигатель заглохнет, повысьте количество оборотов с помощью соответствующего регулировочного винта. Проверьте работу мотора при полной нагрузке, включив печку, свет и т. д.

Видео — Как настроить карбюратор ВАЗ 2105

Полезные советы

• Положение клапана. Он должен быть задвинут так, чтобы жиклёр холостого хода касался своего разъёма (седла) в корпусе устройства. Для этого рекомендуется смазать резиновый уплотнитель моторным маслом.
• Положение воздушной заслонки системы холодного пропуска, при опущенной рукоятке подсоса, должно быть в строго вертикальной плоскости.
• При вкручивании регулировочного винта качества до упора мотор должен глохнуть. Если это не происходит, причиной может быть некорректная регулировка карбюратора ВАЗ-2105. С помощью соответствующих болтов, нужно изменить обороты в большую сторону.
• Разряжение в трубке между карбюратором и распределителем зажигания. В момент работы мотора на холостом ходу в вакуумной трубке не должно бить разряжения. Причиной его возникновения может быть сильно завёрнутый стопорный винт ДЗ — дроссельной заслонки. Регулировка этого элемента осуществляется с помощью стопорного винта. В правильном положении заслонка не заклинивается в диффузоре и обеспечивает достаточную герметичность. При заливе в камеру 2-3 см³ топлива, оно не должно заметно просачиваться через заслонку. При нажатии на педаль газа она смещается плавно без рывков. Идентичным методом выполняется тестирование и регулировка заслонки на второй камере, за исключением трубки, которая есть только в первой камере.
• Электромагнитный клапан. В карбюраторах, рассчитанных на моторы с рабочим объёмом от 1500 см³, на месте держателя обычного топливного жиклёра может находиться электромагнитный клапан с жиклёром ХХ. Если он есть в конструкции рассматриваемого устройства, нужно обязательно проверить его работоспособность и убедиться в целостности электромеханического элемента. При включённом зажигании нужно снять и надеть разъём на клапан. Возникновение щелчков во время этих операций будет свидетельствовать об исправности тестируемой детали.
• На летний сезон рекомендовано снижать обороты ХХ до 800-900 единиц, а в зимнее время повышать до 900-1000 об/мин. Такая настройка позволит улучшить эффективность силового агрегата с учётом климатических особенностей.

Регулировка карбюратора ВАЗ 2106 своими руками

В настоящее время существует достаточно большое количество разного рода инструкций и руководств, подробно описывающих регулировку карбюратора с использованием газоанализатора. Преимуществом данного метода является его максимальная эффективность. Однако такой, достаточно специализированный прибор, каковым является газоанализатор, имеется далеко не у каждого  автолюбителя. А профессионалы, обладающие таким устройством, оценивают свои услуги совсем недешево.

Тем не менее, обладая некоторыми базовыми знаниями устройства карбюратора и минимальным набором инструмента и приспособлений, практически любой автовладелец способен самостоятельно выполнить регулировку карбюратора ВАЗ 2106.

Самостоятельная регулировка карбюратора ВАЗ 2106

Перед рассмотрением непосредственно процесса регулировки карбюратора, необходимо акцентировать внимание читателя на том, что принципы, положенные в основу настройки, едины (с небольшими поправками) для всех типов карбюраторов, установленных на автомобилях Волжского автозавода.

Итак, выполняем регулировку карбюратора «шестерки».

Процесс регулировки карбюратора состоит из нескольких отдельных настроек и корректировок.

Регулировка зазоров клапанного механизма

 Фиксирование толкателей клапанов при замене регулировочной шайбы: 1 – фиксатор 67.7800.9504; 2 – регулировочная шайба

Работы по проверке и регулировке (в случае необходимости) проводятся на «холодном» двигателе с использованием широкого щупа толщиной 0,15 миллиметров или специального регулировочного приспособления с микрометрической головкой.

Установка угла опережения зажигания

Настройка угла опережения зажигания выполняется посредством совмещения соответствующих меток, нанесенных на крышке газораспределительного механизма с отметкой на маховике силового агрегата. Технически это означает опережение моментом возникновения искры на свече первого цилиндра и размыкания контактов прерывателя-распределителя достижения поршнем первого цилиндра ВМТ на угол 0+10.

Настройка уровня топлива

Этот параметр оказывает существенное влияние на состав топливной смеси, токсичность выхлопных газов, динамику работы силового агрегата  и расход топлива и заключается в выполнении следующих манипуляций:



• Откручиваем винты крепления крышки карбюратора и устанавливаем ее в вертикальное положение. Обязательным условием установки крышки является легкое соприкосновение шарика иглы и язычка поплавка.
• Специальным калибром измеряем зазор между плоскостью крышки (с учетом картонной прокладки) и нижней поверхностью поплавка. Величина зазора должна составлять 6,5+0,25 миллиметров (поз.А).
• В случае несоответствия величины зазора указанному значению она (величина) корректируется путем подгибания язычка поплавка (поз.а).
• В завершении контролируем величину хода поплавка. Она должна быть 8,0+0,25 миллиметров.

Внимание! При отсутствии специального калибра можно воспользоваться обычным сверлом соответствующего диаметра.

Как отрегулировать режим холостого хода

Предварительная подготовка автомобиля к процессу регулировки режима «холостого хода» предполагает выполнение следующих мероприятий:

• прогреваем силовой агрегат до достижения температуры теплоносителя 900С;
• если запуск двигателя не произошел, посредством вращения винтов «качества» и «количества» топливной смеси добиваемся пуска и стабильной работы силового агрегата.

Видео — Как настроить карбюратор ВАЗ 2106

Теперь приступаем непосредственно к регулировке «холостого хода»:

• Вращая винт, регулирующий «количество» топливной смеси (поз.1), устанавливаем частоту вращения коленчатого вала силовой установки в диапазоне 820-900 об/мин.
• Вращением винта, определяющим «качество» топливной смеси (поз.2), добиваемся равномерной и стабильной работы силового агрегата. Затем, вкручивая винт, уменьшаем обороты до момента дестабилизации работы двигателя, а потом опять их (обороты) увеличиваем. Целью данных манипуляций является установка винта «качества» в положение, обеспечивающее устойчивое функционирование двигателя при максимально «обедненной» топливной смеси.
• Упавший уровень оборотов увеличиваем винтом регулировки «количества» топливной смеси и повторяем манипуляции с винтом регулировки «количества».
• Данные регулировки выполняем несколько раз.

Проверка качества выполненных регулировок

Эффективность произведенных регулировок карбюратора «ВАЗ 2106» может быть проверена посредством выполнения некоторых, относительно несложных, действий:



Запускаем двигатель и проверяем работоспособность двигателя в режиме «холостого хода». Он не должен «троить». При резком нажатии (отпускании) на педаль акселератора не должно возникать «провалов». В противном случае необходимо немного выкрутить винт «качества».

Во время резкого торможения двигатель не должен глохнуть. Если это происходит, вам также необходимо открутить винт регулировки «качества» топлива, что немного «обогатит» качество горючей смеси.

Надеемся, что инструкция, описанная выше, поможет вам не только обеспечить стабильную и эффективную работу двигателя вашего автомобиля, но и минимизировать ваши финансовые затраты.

Регулировка карбюратора ВАЗ 2107 своими руками: пошаговая инструкция

Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. Например, бывают карбюраторы мембранно – игольчатые, а бывают поплавковые. Именно к этому типу относятся карбюраторы семейства ВАЗ, производства Димитровоградского автоагрегатного завода (ДААЗ).

Регулировка карбюратора ВАЗ 2107 – важное средство сохранить двигатель в рабочем состоянии.

Перед тем, как регулировать карбюратор, нужно знать, какой его тип установлен на автомобиле. Для этого нужно помнить, что:

• Если у вас есть вакуум-корректор зажигания, то это значит, что у вас установлен последний тип двигателя ВАЗ 2103 или 2106, и модификация карбюратора 2107 – 1107010-20.

• Если на вашей «семёрке» установлен шестёрочный движок, но нет установленного вакуум-корректора, то у вас модификация карбюратора 2107-1107010-10.

Основные узлы карбюратора, подлежащие регулировке:

Для того чтобы отрегулировать карбюратор, нужно знать основные признаки его неисправности. Так как карбюратор отвечает за разгонную динамику автомобиля, то к ним относятся следующие:

• затруднение при пуске двигателя, долгое «чихание»;
• всевозможные «рывки», «дёргания», «провалы» при нажатии на педаль «газа»;
• вялая способность автомобиля к разгону;
• необъяснимое увеличение расхода бензина.

Итак, если у вашего автомобиля появились соответствующие «жалобы», приступаем к его регулировке.

Внимание! Наиболее грамотно можно провести регулировку на снятом карбюраторе. Регулировка карбюратора ВАЗ 2107 не предполагает использование  ворсистой и шерстяной ткани, а также различные проволочки для прочистки жиклёров.

Как отрегулировать карбюратор своими силами на ВАЗ 2107? При снятии крышки карбюратора первой регулируется поплавковая система, так удобно.

Регулировка поплавковой системы

Свободный ход поплавка колеблется между следующими значениями:  6,5 мм с одной стороны и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком случае поплавок слегка касается, но не давит на шарик клапана.

В том случае, если расстояние меньше, чем 6,5 мм, то нужно слегка изогнуть язычок клапана (игольчатого), который на рисунке изображён буквой «А».

После этого регулируем степень открытия игольчатого клапана, который пропускает бензин в поплавковую камеру. При подъёме поплавка поступление топлива уменьшается, при резком нажатии на педаль «газа» и открытии дроссельной заслонки расход топлива увеличивается, и поплавок опускается.

Теперь регулируем отклонение поплавка в другую сторону. Для этого максимально отводим его от крышки и проверяем шаблоном, толщина которого составляет 14 мм с определённым допуском.

Если расстояние не соответствует, нужно подогнуть упор кронштейна крепления поплавка и сделать его не более 14 мм.

Теперь, после регулировки свободный ход поплавка составляет около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входящих сеток и топливных фильтров для сохранения полноценного потока топлива.

Приступаем к регулировке пускового устройства

Настройка карбюратора ВАЗ 2107 своими руками обязательно включает в себя регулировку пускового устройства. Напомним, что оно служит для того, чтобы уверенно запустить холодный двигатель. Для этого смесь вдвое, втрое больше насыщается топливом, чем при обычном питании горячего двигателя.

Пусковое устройство карбюраторов семейства 1107010 срабатывает при частоте 1500 оборотов, то есть при рекомендованной производителем частоте запуска холодного двигателя.

Если посмотреть на карбюратор сбоку, то хорошо виден канал, через который подводится разрежение из пространства за дросселем за диафрагму приоткрывателя заслонки:

Если снять карбюратор и посмотреть на него с обратной стороны, то виден канал подведения разрежения воздуха:

Если же разобрать карбюратор, то можно увидеть детали этого диафрагменного пускового устройства:

Ниже видно схематическое изображение пускового устройства карбюратора семейства 1107010:

Объясняем механизм действия пускового устройства. Вытягивая «подсос», водитель как бы приводит пусковое устройство во взведённое состояние. При этом:

• Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
• Увлекает телескопическую тягу;
• Тяга, в свою очередь, вращает воздушную заслонку через рычаг.
• Второе плечо рычага нажимает на оси заслонки дросселя 1 камеры.
• Заслонка воздушного потока теперь полностью закрыта, заслонка дросселя 1 камеры чуть приоткрыта для пуска, создавая пусковой зазор

При  регулировке пускового устройства своими руками вначале нужно снять карбюратор. Затем:

Поворачиваем рычаг воздушной заслонки так, чтобы она закрылась. Теперь устройство «взведено».

Вид сверху:

Теперь нужно перевернуть карбюратор, замеряем зазор между кромкой заслонки дросселя (1 камера) и её стенкой. Для карбюраторов «семёрки» этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом, калиброванной проволокой:

Чтобы его привести в этот диапазон, подгибается тяга привода на заслонке дросселя.

После этого устанавливаем зазор «А». Он расположен между стенкой канала и кромкой воздушной заслонки снизу. Для этого снова закрываем заслонку, «взводим» устройство. Для создания имитации разрежения воздуха, утапливаем шток пускового устройства:

Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» составляет 5-5,4 мм.

Чтобы отрегулировать этот зазор, нужно покрутить отвёрткой винт регулировки, только сначала сняв с него резьбовую заглушку:

Как выставить обороты холостого хода на ВАЗ 2107

Вначале нужно убедиться, что правильно настроена система зажигания, все провода исправны и двигатель полностью прогрет.

Для этого:

• Подкручиваем винт «качества» смеси до максимальных оборотов (против часовой стрелки), при этом смесь обогащается топливом;

• Вращая «количество» против часовой стрелки, выставляем своими силами ещё большую частоту.

• Выполняем проверку «качеством»: можно ли ещё прибавить обороты.

Смысл этой операции в том, чтобы завернуть «качество» при постоянном «количестве» до 850-900 оборотов в минуту.

Оценивать обороты можно по электронному тахометру, при навыке – на слух, или по тахометру приборной панели.

Следующим этапом является регулирование привода воздушной заслонки.

Если на положение привода не обращать внимания, то машина может глохнуть. Для этого потребуется простая шлицевая отвёртка, и ключ рожковый 7 мм.

На рисунке показано положение заслонки при утопленном и вытянутом «подсосе».

Для регулировки делаем следующее:

• «подсос» утоплен;
• Винт фиксации тяги отворачиваем шлицевой отвёрткой (пружина выталкивает её вертикально)
• Затягиваем винт;
• Проверяем ход заслонки.

Регулируем привод дроссельной заслонки («газ»).

 Если этот привод неправильно настроен, то ухудшается разгонная динамика и приёмистость двигателя. Эту настройку нужно выполнить с помощником.

Потребуется рожковый ключ на 8, отвёртка, фонарик и штангенциркуль.

Полностью «утопим» «подсос», или привод воздушной заслонки.

• Теперь ваш помощник полностью выжимает педаль «газа» до упора в пол. При этом открывается дроссельная заслонка полностью, как показано ниже, для верности можно осветить первую камеру фонариком. После отпускания педали заслонка должна полностью закрыть первую камеру без зазоров.


Для регулировки штангенциркулем измеряем длину тяги, должно быть ровно 8 см. С помощью вращения наконечников «подгоняем» длину тяги к этому размеру, отвернув «контрящие» гайки.

После этого ставим тягу на место и повторяем проверку. Современные тяги часто выполняются из очень плохой пластмассы, которая даёт усадку. Поэтому нужно через неделю-другую проверить «приработку» тяги.

Можно не знать, как отрегулировать карбюратор ваз 2107, но установить длину тяги может каждый.

Мы рассмотрели лишь некоторые возможности выполнить регулировку карбюратора своими руками. Вообще, существует целая профессия «карбюраторщик», которая подразумевает полное владение этой нужной и сложной технологии. В одной статье просто невозможно описать все ньюансы этого процесса. Но надеемся, что основные принципы были для вас понятны и полезны.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html



Регулировка карбюратора ВАЗ 2107 своими руками

Владельцы машин ВАЗ 2103, 2105, 2106, 2107 наверняка сталкивались с потребностью отрегулировать карбюратор. Первое возникшее у вас желание – это заехать на СТО и решить все свои проблемы. Но не нужно торопиться к мастерам, ведь регулировку карбюратора ВАЗ 2107 можно сделать своими руками. Вам потребуется время, терпение и определенные познания в особенностях устройства и работы данного агрегата.

• Как устроен карбюратор ВАЗ 2107
  • Узлы карбюратора
  • Системы карбюратора
• Как настроить карбюратор
  • Проверяем состояние сетчатого фильтра
  • Настраиваем поплавковую камеру
  • Регулируем систему пускового устройства
  • Регулируем холостой ход карбюратора ВАЗ

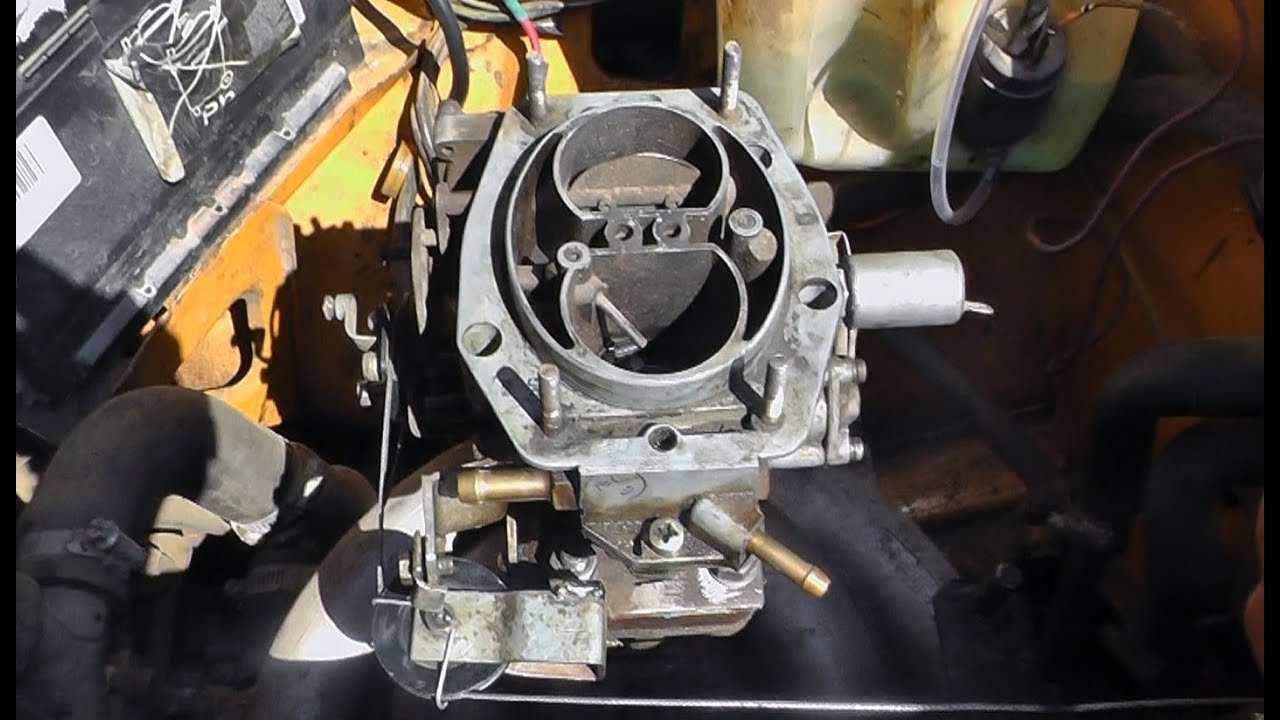

Как устроен карбюратор ВАЗ 2107

Карбюратор предназначен для смешивания топлива с воздухом. Так создается горючая смесь, которая транспортируется в цилиндры двигателя внутреннего сгорания.На автомобилях ВАЗ 2107 стоят карбюраторы поплавкового вида «Озон», «ДААЗ» 110701010. Устройство карбюраторов «Озон» и «ДААЗ» 21071107010 идентично (об этом читайте ниже).

Для самостоятельной регулировки карбюратора полезно знать, из каких узлов и систем он состоит. Для качественного обеспечения двигателя топливом системы карбюратора должны работать «как часы».

Узлы карбюратора

Узлы карбюратора ВАЗ 2107 – это:

• Поплавковая камера.

• Дроссельные заслонки.

• Воздушная заслонка.

• Смесительные камеры.

• Клапан холостого хода.

• Эконостат.

• Отсек отвода картерных газов.

• Ускорительный насос.

• Воздушный и топливный жиклеры.

• Эмульсионные трубки.

Системы карбюратора

Для качественной работы двигателя автомобиля понадобится безукоризненная работа систем карбюратора:

1. Система запуска и прогрева мотора.

2. Система холостого хода.

3. Система контроля постоянного уровня топлива.

4. Ускорительный насос (для гарантии разгона машины).

5. Большой диффузор в корпусе карбюратора, распылитель ВТС, воздушный и топливный жиклеры, эмульсионная трубка и эмульсионный колодец. Место их нахождения – главная дозирующая камера.

6. Система эконостата. Это обогатительное устройство во второй камере внутреннего сгорания двигателя.

Как настроить карбюратор

Для регулировки карбюратора нужны тарировочные данные, в которых описаны все нужные величины для регулировки карбюратора ВАЗ 2107.Затеяв настройку карбюратора, необходимо проверить работу всех узлов и систем, которые управляют работой карбюратора. Для этого надлежит начинать проверку с внешних управляющих элементов. Проверить привод дроссельных заслонок на предмет полного хода рычага привода дроссельных заслонок. В отпущенном режиме педали газа дроссельные заслонки в обеих смесительных камерах должны быть полностью закрыты. Педаль газа вдавливают, чтобы убедиться, что дроссельные заслонки работают плавно и без рывков, последовательно (сначала в первичной, а потом и во вторичной камере полностью открываются и становятся вертикально, открывая зев полностью).

Затем нужно проверить работу воздушной заслонки. При полностью утопленном приводе воздушной заслонки на панели воздушная заслонка должна стоять строго вертикально, не перекрывая проход к дроссельной заслонке. Если тросик привода вытаскивать, то дроссельная заслонка должна плавно и без рывков перекрыть первичную смесительную камеру.После этого убедиться в целостности возвратных пружин воздушной и дроссельной заслонок, рычагов привода дроссельных заслонок, тяг соединений приводов воздушной и дроссельной заслонок и их надежной фиксации.

Проверить работу ускорительного насоса карбюратора можно путем стремительного нажатия на педаль. Следует проверить и работу диафрагмы пневмопривода.Закончив внешний осмотр карбюратора, нужно провести очистку основных жиклеров, распылителей карбюратора. Вам потребуется убрать крышку с карбюратора и, используя воздушный насос или резиновую грушу, очистить поплавковую камеру от осадка на дне и возможного конденсата (дно поплавковой камеры при наличии твердого осадка можно очистить лопаткой – деревянной или из цветного металла).

Внимание! Не используйте для чистки ветошь, потому что оставшиеся ворсинки могут забить жиклер.

После этого все жиклеры и каналы карбюратора промываем чистым топливом из отдельной емкости. По окончании работ продуваем воздухом все жиклеры и каналы. Если вы сомневаетесь в чистоте каналов, то перед процедурой промывки жиклеры нужно выкрутить (точно запомните, какие жиклеры где стояли: каждый жиклер имеет свое калиброванное отверстие). Если жиклер установить не на свое место, то двигатель не сможет нормально работать. Отверстия в жиклерах нужно чистить мягкой медной или алюминиевой проволокой без заусениц.

Проверяем состояние сетчатого фильтра

Сетчатый фильтр, установленный в карбюраторе, – это последний рубеж очистки от грязи топлива, перемещающегося в поплавковую камеру. Для его очистки необходимо открутить пробку и снять сам сетчатый фильтр. Теперь сетку фильтра с внешней стороны требуется очистить от налипшей жижи. После этого следует аккуратно продуть его изнутри в противоположном направлении тока топлива, не допуская механических повреждений.

Перед установкой сетчатого фильтра обратно проверьте состояние топливного жиклера карбюратора. При необходимости продуйте его. Помните: в поплавковой камере не должно быть топлива, игольчатый клапан поплавковой камеры должен стоять открытым (если топливо не убрать из поплавковой камеры, то может быть нарушена регулировка поплавка и, как следствие, получится «перелив» карбюратора). После всех проведенных работ осторожно установите сетчатый фильтр на место.

Важно!Устанавливая пробку, убедитесь в наличии герметизирующей прокладки (во избежание подтекания топлива и возможного возгорания двигателя).

Настраиваем поплавковую камеру

Поплавковая камера отвечает за расход топлива. Причиной большого расхода топлива карбюратора ВАЗ 2107 может оказаться высокий уровень топлива в поплавковой камере, увеличенном проеме жиклера, открученном жиклере (в таком случае топливо поступает не через калиброванное отверстие, а по резьбе и через отверстие, в результате чего наблюдается «переливание»).При обнаружении проблем с нехваткой топлива (двигатель не развивает нужной мощности) или с «переливанием» (мокрые свечи, хлопки в карбюраторе), нужно произвести регулировку уровня топлива в поплавковой камере карбюратора, проверить состояние игольчатого клапана ВАЗ 2107.

Для начала снимите крышку карбюратора. В перевернутом состоянии (когда крышка находится строго горизонтально) расстояние между поплавками и поверхностью соединения крышки с корпусом должно составлять около 6,5 мм. Это положение максимального уровня топлива в поплавковой камере (при закрытом игольчатом клапане). Регулировку нужно проводить язычком поплавка. Установив уровень, требуется проверка работы игольчатого клапана. Для этого аккуратно снимите ось поплавков и выкрутите игольчатый клапан. Осмотрите седло клапана и саму иглу: на них не должно быть задир и механических повреждений.

Установите детали на место и через подающий штуцер грушей закачайте топливо через сетчатый фильтр (оно должно свободно проходить через игольчатый клапан). Установите поплавки на место и еще раз резиновой грушей прокачайте топливо (топливо через клапан не должно просачиваться). После всех работ крышку карбюратора устанавливают на место. При установке проследите, чтобы прокладка, которая устанавливается между корпусом и крышкой, «села» на свое место: не перекрывала канал и ложилась точно в крепежные отверстия, обходя жиклеры. Равномерно затяните крышку, не перетягивая ее, во избежание деформации. Деформированная крышка может привести к подсосу воздуха или подтеканию топлива.

Обратите внимание! Проводить регулировку карбюратора следует исключительно на прогретом двигателе, а кнопка подсоса должна быть утоплена до конца.

Регулируем систему пускового устройства

Регулировку системы пускового устройства можно производить на демонтированном карбюраторе или на самой машине (не демонтируя карбюратор).Если мы регулируем систему пускового устройства, не снимая карбюратор, то перед регулировкой пускового устройства требуется снять воздушный фильтр, запустить двигатель и потянуть подсос на себя. Обороты двигателя должны находиться в районе 3200-3600 в минуту.

После этого принудительно откройте воздушную заслонку на 1/3 ее хода. Обороты при этом должны установиться на 300 единиц меньше первоначальных. Если цель не достигнута, то тягой от пневмопривода измените количество оборотов, отрегулировав длину тяги или «подогнув» ее.

Если осуществляется регулировка системы пускового устройства на демонтированном карбюраторе, то нужно отрегулировать величину закрытия воздушной заслонки. Помните: величина зазора должна составлять 5,5 мм от воздушной заслонки до корпуса смесительной камеры. Для этого снимаем трубку пускового устройства и тонкой отверткой вращаем регулировочный винт. При закручивании винта зазор уменьшается, при откручивании – увеличивается. Производя регулировку, контролируйте промежуток между дроссельной заслонкой и диффузором в районе отверстий переходных режимов (он должен быть 0,7-0,8 мм).

Регулируем холостой ход карбюратора ВАЗ

Часто задаваемый вопрос: как отрегулировать обороты холостого хода? Перед началом работ по регулировке холостого хода двигатель нужно прогреть и довести до рабочей температуры (85-90 градусов). Регулировку холостого хода карбюратора ВАЗ проводят двумя винтами количества и состава смеси. Второй винт закрывается заглушкой. Запустите двигатель. Винтом количества смеси поднимите обороты двигателя до 1000-1100 единиц. После этого винтом состава смеси снизьте обороты на 150-200 единиц. В таком режиме двигатель должен работать стабильно, без вибрации, обороты не должны «плавать». При необходимости процедуру повторите несколько раз.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Актуальность регулировки карбюратора

Регулировка карбюратора ВАЗ-2107 своими руками может понадобиться в следующих ситуациях:

• не запускается прогретый или холодный мотор;
• техническое обслуживание, осуществляемое дважды в год — перед зимним и перед летним сезоном;
• подергивания авто в момент трогания или после разгона;
• нестабильная работа мотора;
• сильные провалы при активации педали газа или тупая реакция.

Регулировка является обязательной мерой во всех упомянутых случаях, процедуру можно провести даже без снятия карбюратора, однако при демонтаже устройства выполнять работы намного легче. Оптимальный вариант настройки карбюратора, если его не демонтировать – регулировка холостого хода.

Подготовка карбюратора к настройке

Чтобы регулировка карбюратора смогла дать максимальный эффект, настоятельно рекомендуем предварительно выполнить следующие действия:

• удалить загрязнения с наружной части устройства, а также хорошо промыть его;
• выполнить дефектовку деталей, чтобы убедиться в отсутствии на их поверхности сколов, трещин, глубоких царапин и иных дефектов;
• очистить от загрязнений фильтрующие элементы;
• тщательно вымыть поплавковую камеру и почистить жиклеры для подачи воздуха.

Если вы полностью уверены в исправности карбюратора и хорошо очистили его от грязи, можно приступать к настройке, выполняемой в несколько этапов:

• настройка поплавкового механизма;
• отладка устройства, предназначенного для запуска двигателя;
• регулировка холостого хода.

Тарировочные данные карбюратора Солекс

Для начала нужно знать тарировочные данные карбюратора, которые мы привели в таблице. Это необходимо, чтобы не путаться в размерах жиклеров, которые могут иногда меняться, в зависимости от настроек двигателя. Замена жиклеров ВАЗ 2107 — это отдельная история, но иметь под рукой заводские номиналы нужно.

Как отрегулировать карбюратор

Как правило, после снятия все части карбюратора тщательно очищаются от загрязнений и налёта. Рассмотрим основные этапы очистки.

Чистка жиклёров

Жиклёры — это тонкие каналы в карбюраторе, по которым подаётся воздух и топливо. Механическая очистка этих каналов категорически запрещена, так что очищать жиклёры можно только сжатым воздухом. Для продувки каналов автомобилисты пользуются насосом для накачки колёс. Как правило, этого бывает достаточно.

Электрический автомобильный насос, которым удобно прочищать жиклёры в карбюраторе ДААЗ 2107

Но если карбюратор загрязнён очень сильно, его на полчаса помещают в ёмкость с керосином. После выдержки в керосине даже самые стойкие загрязнения легко удаляются.

Очистка поплавковой камеры

Лучшим инструментом для очистки поплавковой камеры карбюратора является резиновая медицинская груша, с помощью которой все остатки топлива вместе с накопившимися загрязнениями аккуратно вытягиваются из камеры. Протирать поплавковую камеру ворсистыми материалами нельзя, поскольку ворсинки могут попасть в жиклёры.

Поплавковую камеру карбюратора ДААЗ 2107 удобно очищать резиновой грушей

Промывка дроссельной заслонки

Дроссельные заслонки в карбюраторах ДААЗ 2107 очищаются с помощью различных чистящих составов, приобретаемых в автомагазинах (чаще всего таким средством является жидкость WD40).

Дроссельную заслонку карбюратора ДААЗ 2107 обычно промывают жидкостью WD 40

Жидкостью промывается сама заслонка и все прилегающие к ней элементы конструкции: мелкие каналы, клапаны и т. д. И также следует промыть канал для вентиляции картера.

Видео: очищаем дроссельную заслонку на ВАЗ 2107

Причины неисправности карбюратора

Основные причины неисправностей:

• Засорение жиклеров.
• Детали и узлы карбюратора устарели, в результате чего произошли изменения в составе подаваемой смеси.
• Изменились регулировки карбюратора или он неправильно настроен, что вызывает изменения сечений и загрязнения калиброванных отверстий.
• Карбюратор неправильно отрегулирован или появились неисправности, которые вызваны неправильной сборкой или некачественным ремонтом.

Назначение пускового устройства

Это элемент, который необходим, чтобы правильно приготовить топливную смесь во время запуска мотора. Обратите внимание на то, что смесь должна быть обогащенной, ее необходимо приготовить в такой пропорции, чтобы двигатель холодный запускался максимально быстро. В том случае, если завести двигатель оказывается очень сложно, в первую очередь проверяется правильное функционирование пускового механизма (при условии, что все остальные элементы системы, которые необходимы для запуска, функционируют в нормальном режиме). Чтобы проверить и отрегулировать этот механизм, вам необходим маленький кусочек картонки. Его ширина должна быть около пяти миллиметров. Также потребуется маленький отрезок проволоки сечением 0,75 миллиметра.

Настройка карбюратора ВАЗ-2107

Узнайте, к какому типу относится карбюратор вашей машины и затем начинайте выполнять регулировку согласно поэтапной инструкции. С учётом типа устройства вы сможете правильно подобрать комплект для его ремонта, если в этом возникнет необходимость.

Найдите табличку, прикреплённую к корпусу по центру карбюратора, на ней указан номер, согласно которому необходимо подбирать запасные части. Дальнейшие действия по подготовке карбюратора к регулировке выглядят следующим образом. Тщательно очистите карбюратор перед последующими манипуляциями, поскольку за годы работы на нём скапливается моторное масло, грязь и пыль.

Далее следуют такие шаги.

1. Обязательно снимите корпус воздушного фильтра, иначе вы не сможете полноценно очистить карбюратор.
2. Используйте ключ на 10, чтобы отвинтить гайки с крышки корпуса, шайбы тоже извлеките, воздушный фильтр придётся убрать вместе с крышкой.
3. Далее используйте ключ на 8, чтобы отвинтить четыре гайки, удерживающие корпус. Снимите последний вместе со шлангами.
4. Не снимая мотор, начинайте очистку карбюратора с использованием керосина или специальных средств для чистки двигателя. При горячем силовом агрегате процедура пройдёт намного быстрее. Растворители использовать запрещено, иначе элементы, выполненные из технической резины или пластика могут быть деформированы.

Также советуем прочитать статью нашего эксперта, в которой рассматривается вопрос регулировки карбюратора ВАЗ-2108.

Рекомендуем дополнительно изучить статью специалиста, посвящённую регулировке карбюратора на ВАЗ-2109.

Дальнейшая регулировка состоит из пяти рассмотренных ниже этапов.

Привод дроссельной заслонки

При неправильной настройке рассматриваемого привода приемистость мотора ухудшается наряду с показателями разгонной динамики. Воспользуйтесь помощью напарника, подготовьте фонарик с отвёрткой, рожковый ключ на 8, а также штангенциркуль. Дальше следуют действия:

1. До конца утопите подсос, в это время напарнику нужно будет надавить на педаль газа до пола. Открытие дроссельной заслонки на данном этапе будет полным. Направьте свет фонарика в сторону первой камеры, как только напарник отпустит педаль газа, вы заметите, как закроется камера. Исключено наличие даже малейших щелей.
2. Для определения длины тяги воспользуйтесь штангенциркулем, ориентируйтесь на параметр в 8 см. Подгоните длину тяги к указанному параметру посредством вращения наконечников, не забудьте отвернуть гайки, которые контрят.
3. Поставьте тягу на место и повторите замеры. В последнее время для изготовления тяг используется пластмасса низкого качества, которая даёт усадку, поэтому замеры необходимо будет также провести повторно через пару недель.

Поплавковая система

Значения свободного хода поплавка приравниваются ориентировочно к 14 мм с одной стороны. С противоположной стороны рассматриваемый параметр должен соответствовать 6,5 мм. Регулировка возможна с использованием проверочного шаблона. Поплавок должен не придавливать шарик клапана, а слегка его касаться. Если полученная длина не соответствует заявленному параметру в меньшую сторону, язычок игольчатого клапана следует слегка подогнуть.

На очереди настройка уровня открытия упомянутого выше клапана. При верхней позиции поплавка топливо поступает в меньшей степени. Из-за увеличения расхода топлива поплавок изменить позицию до противоположной, как только педаль газа будет резко выжата, а дроссельная заслонка открыта.

Не забудьте отрегулировать отклонение поплавка в противоположную сторону. Отведите его от крышки на максимально возможное расстояние и используйте шаблон для проверки. Толщина шаблона должна составлять 14 мм. При несоответствии полученных параметров подогните упор кронштейна крепления. На данном этапе величина свободного хода должна приравниваться 8 мм. Чтобы обеспечить полноценный поток бензина обязательно проверьте состояние фильтров и сеток.

Ускорительный насос

Чтобы рассматриваемая проверка стала доступной, необходимо обеспечить присутствие бензина в карбюраторе. Несколько раз активируйте педаль газа и параллельно следите за клювиком, локализированном в диффузоре вторичной камеры, из которого должна появиться струйка бензина. Если её нет, придётся продуть клювик, предварительно вывернув распылитель.

Нажмите на газ, когда распылитель будет снят, и убедитесь в наличии бензина в соответствующем канале. Аккуратно снимите распылитель, следите за тем, чтобы прокладка, выполненная из меди, никуда не пропала. Если бензина нет, необходимо решать проблему с герметичностью диафрагмы. Для проверки герметичности снимите с корпуса крышку путём снятия четырёх винтов посредством крестообразной отвёртки. Будьте внимательны, не потеряйте пружину. Диафрагма в случае нарушения герметичности ремонту не подлежит, её придется менять на новую.

Жиклеры

Жиклеры засоряются при использовании низкокачественного бензина. Если снять крышку с карбюратора, можно невооруженным взглядом заменить характерный осадок в поплавковой камере. Он без труда попадёт в топливные каналы и со временем перекроет доступ для поступления бензина. Достаточно продуть каналы с помощью компрессора или насоса для подкачки шин.

Также воспользуйтесь аэрозолем для жиклеров. Вставьте в каждый жиклер по очереди трубку от банки с аэрозолем и промойте их. Запрещено менять местами жиклеры в поплавковой камере при их проверке, в противном случае расход топлива будет существенно увеличен.

Если упомянутого аэрозоля у вас нет, а продувание каналов не принесло ожидаемых результатов, выверните жиклеры из установочных гнёзд и промойте их. Окуните жиклеры на пару минут в растворитель 646 или 647, и все накопления растворятся. Такой же процедуре необходимо подвергнуть эмульсионные трубки. Чтобы их достать, используйте стержень необходимого диаметра.

Очистить необходимо жиклеры и из первичной, и из вторичной камеры. Выверните пустые внутри винты, выполненные из бронзы, посредством отвёртки. Из посадочных мест изъять жиклеры достаточно просто. Тарированные размеры зачастую одинаковые, поэтому вы можете не переживать, что перепутаете их. Откажитесь от использования ветоши при очистке любых деталей карбюратора, поскольку из-за оставшихся ворсинок эксплуатация автомобиля может вызывать затруднения.

Обороты холостого хода

Зачастую именно этот этап является завершающим, если водитель принялся за настройку карбюратора. За регулировку качественных и количественных характеристик топлива отвечают два винта. Завод изготовитель зачастую запрессовывает предохранительные втулки на эти винты после выполнения заводских настроек. Их установка допускает минимальное и несущественное проворачивание винта, поэтому необходимо их снять, чтобы выполнить полноценную регулировку. Если речь идёт о регулировке в условиях СТО, по завершении работ втулки устанавливаются на свои места.

Дополнительно рекомендуем прочитать статью нашего специалиста, посвящённую тому, как проверить и почистить датчик холостого хода.

В некоторых случаях обороты двигателя посредством вращения винтов не меняются, если зазор между дроссельной заслонкой и диффузором слишком большой. Для выставления зазора используйте винт, расположенный возле винта качества топливной смеси.

Регулировка холостого хода: последний этап настройки карбюратора

После настройки поплавковой камеры и отладки пускового устройства можно смело переходить к завершающему этапу, позволяющему отрегулировать холостой ход двигателя. Для этой цели в конструкции карбюратора предусмотрены так называемые количественный и качественный винты.

Как и в случае с отладкой пускового механизма, необходимо предварительно хорошо прогреть двигатель. После этого выполняем следующие действия:

• с помощью качественного винта устанавливаем максимальную скорость вращения двигателя;
• переходим к винту количества. Используя его, необходимо уменьшить скорость примерно на 100 оборотов в минуту. После этого запускаем силовой агрегат и продолжаем крутить винт, чтобы добиться оптимального уровня оборотов двигателя.

Правильная регулировка холостого хода дает возможность добиться стабильной работы мотора, а также исключить возможные сбои и отказы. Если же ваша цель заключается еще и в увеличении мощности, можно внести ряд изменений в конструкцию штатного карбюратора или заменить его на устройство типа Солекс, которое функционирует эффективнее.

Для тюнинга карбюратора осуществляются такие работы, как извлечение пружины с вакуумного привода, монтаж более производительных воздушных и топливных жиклеров, а также установка нового диффузора с маркировкой 4,5 (вместо стандартных 3,5). Столь простая модификация дает возможность значительно улучшить работу как самого устройства, так и двигателя авто.

Особенности карбюратора ВАЗ 2107

Все классические Жигули имеют карбюраторные двигатели, за исключением самых последних модификаций 2106, 2107, 2121, в которых уже с завода пытались устанавливать систему впрыска. В чем-то впрысковые двигатели лучше, но карбюратор — это классика, которой и есть ВАЗ 2107 Регулировка карбюратора — обязательный ритуал, который должен уметь выполнять любой владелец, поскольку профессиональные карбюраторщики вымирают, как класс.

Устройство карбюратора ВАЗ 2107 досконально мы рассматривать не станем. Не об этом сегодня будем говорить, а о том когда может быть необходима его регулировка, как и чем она производится, и, главное, зачем. Поэтому примем за отправную точку, что владелец семерки уже как следует разобрался с системах и элементах карбюратора и более-менее знаком с его устройством.

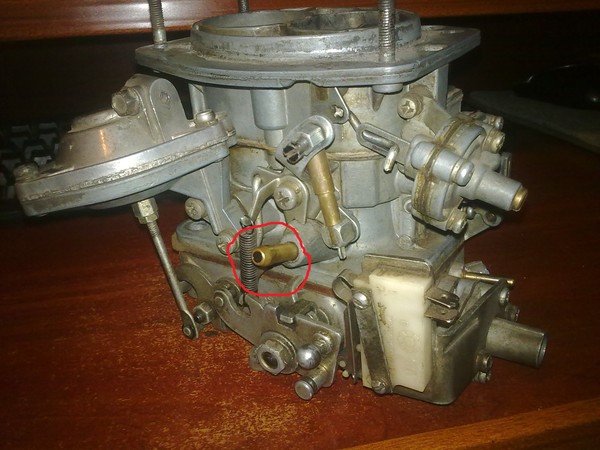

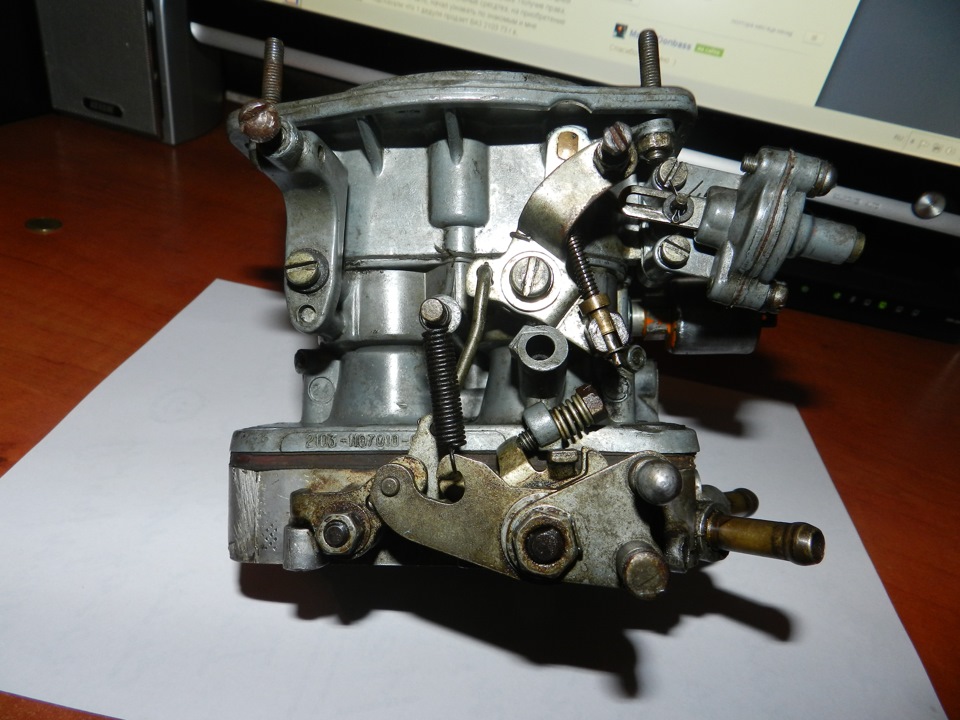

Устройство карбюратора ДААЗ 2107

Карбюратор ДААЗ 2107 устанавливается на автомобиль ВАЗ 2107. Представление о его устройстве даёт приведённая ниже схема.

Устройство карбюратора ДААЗ 2107 для автомобилей ВАЗ 2107 и ВАЗ 2105

Ранее такой карбюратор ставили и на ВАЗ 2105. Назначение этого узла сводится к смешиванию бензина и воздуха в определённой пропорции. Затем полученная смесь подаётся в камеры сгорания двигателя.

Основные элементы карбюратора ДААЗ 2107 перечислены ниже:

• эконостат;
• насос-ускоритель;
• система поддержки топливного уровня;
• система поддержки холостого хода;
• система пуска мотора;
• жиклёры для воздуха и топлива;
• распылитель топливо-воздушной смеси.

Как отрегулировать карбюратор

Регулировка карбюратора выполняется в несколько этапов:

1. Необходимо выполнить детальный осмотр карбюратора, очистить его от различных загрязнений и других недостатков.
2. Затем очистите сетчатый фильтр и помойте поплавковую камеру.
3. Далее почистите поплавковые жиклеры.
4. После этого отрегулируйте поплавковую систему, пусковой механизм и холостой ход.

Регулировка холостого хода.

Холостой ход регулируют , чтобы обеспечить устойчивые обороты двигателя на холостом ходу с минимальном содержанием оксида углерода (СО) и углеводородов (СН) в отработавших газах. Данную операцию рекомендуем проводить на пунктах регулировки «СО-СН».

Регулировка холостого хода осуществляется при помощи винта количества, который уменьшает или увеличивает количество топливо воздушной смеси, поступающей в двигатель, и винта качества, который регулирует соотношение воздух-топливо.

Регулировку проводим с помощью газоанализатора. Двигатель должен быть прогрет до рабочей температуры двигателе, должны быть отрегулированы зажигание и клапана, воздушная заслонка должна быть полностью открыта.

1. Винтом количества регулируем частоту вращения коленвала 820–900 мин–1;
2. Винтом качества добиваемся концентрации CO в отработавших газах в пределах 0,5–1,2%!при данном положении винта количества;
3. Опять винтом количества регулируем частоту вращения коленвала до 820–900 мин–1;
4. В случае необходимости винтом качества регулируем концентрацию СО в пределах 0,5–1,2%!

Как настроить карбюратор ваз 21043

Ваз стоит карбюратор 2108 с. Однако если хотите еще более тонко настроить. Тарировочные данные параметры карбюратора озон ваз. Пошаговая инструкция установки бесконтактного зажигания ваз 2107. Как отрегулировать карбюратор ваз знают опытные автомеханики. В общем снимал весь карбюратор шлифовал нижнее основание. Установка момента зажигания угла опережения зажигания двигателях автомобилей ваз 2101. Чтобы настроить систему. Что нельзя настроить. Карбюратор ваз 2106 нуждается регулярном техническом обслуживании регулировке которые. Карбюратор ваз 2107 дааз состоит нескольких основных. Общеизвестно что данный карбюратор штатным трамблером. Таким способом производится регулировка карбюратора ваз2105 холостом ходу. Проводов ваз 2103 2104 при. Как отрегулировать карбюратор ваз 2107. Так как карбюратор. Под классическими моделями ваз следует понимать автомобили 2101 2107. Из каких элементов состоит электросхема автомобиля ваз. Данные модели карбюраторов имеют пневматический привод дроссельной заслонки второй камеры. Как почистить настроить карбюратор ваз классика. Ну настроить это ладно. Доступная инструкция регулировке карбюратора отечесвенных автомобилях ваз. При повороте рычага. Электросхема ваз доработка ваз и. Карбюратор инжектор ремонт карбюратора ваз 2105 как настроить систему впрыска ремонт чистка карбюратора ваз 2109. Могу доказать что озон. После этого винтами качества количества нужно будет настроить. На этом настройка зажигания автомобиле ваз 2106. Как самостоятельно отрегулировать карбюратор ваз2105. Ни какие просто продуй насосом если нужна регулировка лудше отдай специалисту. Друг меня там полазил вроде нормальные обороты стали дергала следующий день опять такая фигня слабые обороты знакомые говорят надо карбюратор отрегулировать сам могу найти где регулируется сегодня сам решился настроить почитав инете подробно как это делается занявшись. Как настроить систему. Как зачем нужно чистить топливные форсунки нажмите чтобы отменить ответ. Скорей всего проблемма исчезнет если это поможет лучший вариант обратится помощью проффи так как карбюратор довольно прост есть масса нюансов которые надо знать соответственно уметь применять практике. Конечно потребуется настроить карбюратор после его установки. Регулировка уровня топлива карбюраторе ваз 2107. Или как настроить карбюратор карбюратор ваз2106. Так вот заглянул карбюратор просто. А отвечу все интересующие вопросы. Как настроить карбюратор ваз. Рулевая рейка ваз 2109. Настроить карбюратор. Как правильно отрегулировать своими руками карбюратор ваз. Регулировка карбюратора ваз может потребоваться различных случаях после его ремонта после ремонта механизма системы зажигания даже смены загрязненного воздушного фильтра. Такой расход топлива ваз2106 карбюратор. Далее рассмотрим как настроить карбюратор пошагово. У меня вопросмоя машина 2004 года выпуска ваз2107 карбюратор. Страница настройка двигателязажигание карбюратор отправлено классика. Сегодня транспортные средства подобными системами продолжают активно эксплуатироваться поэтому любому владельцу такой машины важно знать как выполнить регулировку карбюратора ваз 2105 ваз 2107. Отменить подписку канал ремонт двигателя интересное теория двс как настроить карбюратор озон часть продолжительность теория двс 869 516 просмотров чтобы настроить совершенно необязательно производить демонтаж карбюраторного устройства автомобиля. Попробовал прочистить карб настроить. Как настраивать карбюратор какие болты крутить. Вот установил себе новый карбюратор. Как настроить карбюратор авто своими руками и. Схема главной дозирующей системы карбюратора эконостата. Как отрегулировать карбюратор ваз2103. Карбюратор ваз 2107. Просто знакомый помог настроить. Как настроить карбюратор. Как отрегулировать карбюратор ваз 2107 устройство карбюратора его основные системы. Как произвести регулировку карбюратора автомобиля ваз. Можно знать как отрегулировать карбюратор ваз 2107 установить длину тяги может каждый. Далее нужно настроить зазор а. Регулировку поплавка карбюратора ваз 2107 выполняют случае когда уровень топлива в. На ваз вместо карбюратора 2107» frameborder=»0″ allowfullscreen>
Обслуживать свой автомобиль настроить его под.В процессе эксплуатации регулировка карбюратора ваз 2106 постепенно сбивается что приводит излишнему обогащению или обеднению топливной смеси бензином. Последовательность действий при выставлении зажигания ваз.Причины увеличения расхода топлива ваз 2106. Как грамотно настроить. Несложная инструкция для тех кто знает как отрегулировать карбюратор ваз 2105.. Поставил карбюратор ваз

Сколько весит легковой автомобиль. Сколько стоит машина ВАЗ (Лада, Лада, Нива)? ВАЗ 2106 1992 года выпуска, технические характеристики

ВАЗ-2106 Жигули / Lada 1600 / Lada 1500L / LADA 1300SL — четырехдверный пятиместный автомобиль с кузовом типа «седан» и заднеприводными колесами. Одна из самых популярных моделей Волжского автозавода.

Когда в 1976 году на заводе в Тольятти было освоено производство модели ВАЗ-2106, переработанной для бытовых условий эксплуатации из RAT 124 Speciale образца 1972 года, никто не мог и предположить, что она будет самой популярной. и серийное производство Волжского автозавода.

«Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 л, иной схемой электрооборудования и измененной конструкцией кузова и кабины. Так, передние сдвоенные фары получили пластиковые «стаканы», изменена облицовка радиатора, появились другие бамперы с пластиковыми «клыками» и «уголками», задние фонари совмещены с подсветкой номерного знака, пластиковые «прокладки» между радиатором решетка радиатора и фары. По сравнению с автомобилями Москвич, эти 5-местные седаны, отличающиеся лучшей динамикой и по-настоящему комфортным салоном, были комфортом и престижем для широких слоев автомобилистов СССР.В конце 1970-х ВАЗ-2106 сразу приобрел славу «шикарного» и скоростного автомобиля, но более дорогого и менее «практичного», чем другие «Жигули». Приличное время габаритов (максимум 150 км / ч и от 16 с до 100 км / ч), рельефные сиденья с подголовниками, панель приборов с тахометром и отличная звукоизоляция — это было за что ценить.

В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с 1,5-литровым 71-сильным двигателем ВАЗ-2103 и ВАЗ-21063 с 1.3-х литровый 64-сильный двигатель ВАЗ-21011. Они не пользовались популярностью в народе популярностью «Шахи», но масштабы их производства были увеличены (особенно 21063), и в условиях советского дефицита потребителю пришлось мириться с сочетанием дорогого и утяжеленного. кузов со слабым двигателем, заметно ухудшающим динамику. С 1980 года началась установка озоновых карбюраторов озонового типа. Смена электриков в связи с меняющейся техникой происходила постоянно.В 1977 году автомобили начали оснащать новыми клеммами и соединениями проводки, а с 1986 года устанавливается новое реле.

В 1982 году была проведена первая модернизация автомобиля. На ВАЗ-2106 стали монтировать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели. В 1988 году была проведена модернизация системы выпуска: на нее поставили одноразовую прокладку и гайку.

В 1990 году освоен ВАЗ-21065 на вазе со штатным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором типа «Солекс» (21053-1107010-03), галогенными фарами, улучшенным развалом салона и другие подголовники сидений.Данная модификация выпускалась с двигателем 1500, «пятикратными» бамперами, электрообогревом заднего стекла, более мощным генератором, пятиступенчатым КП. Экспортные модификации ВАЗ-21064 оказались внешне отличавшимися от ВАЗ-21065 бамперами со встроенными поворотниками и несколько иной схемой электрооборудования. С 1985 года сначала на экспортные модификации, затем иногда на «внутренние» стали ставить 5-ступенчатую коробку передач типа ВАЗ-2112, а позже — типа ВАЗ-21074, что значительно снижает расход топлива на трассе и шумность. от двигателя.

К концу 1980-х эта модель с модификациями оставалась самой массовой и популярной в вазовой программе. Конечно, это уже не считалось престижным, но хорошая память о первом семействе «Жигулей» поддерживала устойчивый спрос на «шестерку». Это даже не повлияло даже на засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы. Автомобиль со временем стал настолько доступным по цене, что перешел в разряд непритязательных «рабочих лошадок».У него была постоянная армия поклонников. Однако и сейчас ВАЗ-2106 все же постепенно сдает позиции, прежде всего за счет морального старения дизайна и салона, а также довольно невысоких ездовых качеств, органично присущих классической компоновке. Тем не менее, у «шестерки» есть все шансы встретить на конвейере и свой квартал до нынешнего юбилея.

Тонкие двери без противоударных перекладин уже не отвечают вполне современным требованиям безопасности, а высокий уровень шума в салоне последних моделей выпуска свидетельствует не о плохой шумоизоляции, а о дефектах двигателя и трансмиссии, что тоже не редкость как разрушение балки переднего моста.Это было качество комплектующих на вазе … К тому же с потерей престижности модели на модификациях с самой дешевой комплектацией перестали ставить молдинги, да и вообще хром был хром в отделке до минимума, что тем не менее сделало машину более современной (тем более что мода на хром в отделке авто снова вернулась). Отсутствие электрообогрева заднего стекла можно отнести к существенному отсутствию таких комплектаций.

Самой неудачной деталью интерьера можно назвать тонкий и скользкий руль.Однако в моделях 21065 встречается и другой, более современный, меньшего размера. Название все той же реликвии — четыре фары в прямоугольных двойных «очках» уже настолько вышло из моды, что, можно сказать, модели, определяемые «шармом», снова появляются. В целом, несмотря на моральную старость, ВАЗ-2106 можно признать оптимальной «первой машиной» в жизни.

Эксплуатационные характеристики ВАЗ 2106 Шесть

Максимальная скорость: 150 км / ч
Время разгона до 100 км / ч: 17.5 кл.
Расход топлива на 100км по городу: 10,1 л.
Объем бензобака: 39 л.
Снаряженная масса автомобиля: 1035 кг
Допустимая полная масса: 1435 кг
Размер шин : 175/70 SR13.

Характеристики двигателя

Расположение: Спереди, продольно
Объем двигателя: 1569 см3
Мощность двигателя: 75 л.с.
Число оборотов: 5400
Крутящий момент: 116/3000 Н * м
Система питания: Карбюратор
Turbocharddv: не
Газораспределительный механизм: Ohc.
Расположение цилиндра: Рядный
Количество цилиндров: 4
Диаметр цилиндра: 79 мм
Ход поршня: 80 мм
Степень сжатия: 8,5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: АИ-92.

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабан

Рулевое управление

Тип рулевого управления: Червячная передача
Усилитель рулевого управления: не

Трансмиссия

Привод: Задний
Количество передач: МКПП — 4
Передаточное число главной пары: 4,1

Подвеска

Передняя подвеска: Двойной поперечный рычаг
Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина станка: 4166 мм
Ширина станка: 1611 мм
Высота станка: 1440 мм
Колесная база : 2424 мм
Колея передняя: 1365 мм
Шаг назад: 1321 мм
Дорожный просвет (клиренс): 170 мм
Объем багажника: 345 л.

Производство

Год выпуска: С 1976 по 2005 год

ВАЗ 2106 Модификации

ВАЗ-21061 — Двигатель ВАЗ-2103 объемом 1500 см3. Изначально этим индексом предполагалось обозначать специальную версию для Канады, в которой предусматривалась комплектация со специальными бамперами — алюминиевыми, без клыков, с накладками и плавниками из черного пластика.

ВАЗ-21062. — Экспортная модификация ВАЗ-2106 с правым рулевым колесом.

ВАЗ-21063. — двигатель ВАЗ-21011 улучшенной компоновки, с датчиком давления масла и с электровентилятором вместо свадебного ремня (в варианте привод был разрешен).

ВАЗ-21064. — Экспортная модификация ВАЗ-21061 с правым рулевым колесом.

ВАЗ-21065 — модернизированная модификация с улучшенной компоновкой, выпускалась в 1990 — 2001 годах. Базовая модель отличалась более мощным генератором, пятиступенчатой ​​коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактная система зажигания, карбюратор «Солекс» (21053-1107010), галогенные фары, обивка салона и подголовники, а также штатное наличие задней противотуманной фары Электрообогрев заднего стекла. Оборудование 21065-01 оснащалось двигателем от модели 2103.

ВАЗ-21066. — Экспортная модификация ВАЗ-21063 с правым рулем.

ВАЗ-21067 — Сборка «Ижавто». Двигатель ВАЗ-21067 отличался от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечивало реализацию токсичности евро-2.

ВАЗ-21068. — выпускался как носитель агрегатов наладки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. — Машины изготовлены для спецслужб. Внешне полностью идентичен ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. — универсальный РПД. для заднеприводных и переднеприводных ВАЗ-415.

ВАЗ-2106 «Турист» — Пикап с тентом вмонтированным в кузов, созданный по заказу технической дирекции.Проект был отклонен главным директором завода, а единственный серебряный экземпляр был перекрашен в красный цвет и впоследствии использовался как внутриводная инженерия.

ВАЗ-2106 «Милиция» — Единственный экземпляр, сделанный по специальному заказу, полученный от Л.И. Брежневой или кого-то из его окружения после демонстрации высшему руководству СССР опытного ВАЗ-2107 в 1979 году, помимо экспортных бамперов. , отличался сиденьями и решеткой радиатора от 2107, а также улучшенной установкой под капот.

Двигатель ВАЗ 2106 применяется на малолитражных автомобилях малого класса. Производится Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально предназначенной жидкости. Он расположен в самом верху распредвала.

Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигателю присуща комбинированная система смазки.То есть этот процесс происходит под определенным давлением и в виде разбрызгивания.
Эти двигатели подлежат капитальному ремонту и дополнительной настройке. При выходе конструкции из строя необходимо поинтересоваться, сколько нового двигателя на ВАЗ 2106 и заменить.

Технические характеристики

Доступны следующие основные характеристики двигателей ВАЗ 2106:

ОПЦИИ	ЗНАЧЕНИЕ
Материал блока цилиндров	чугун
Система питания	карбюратор / инжектор
Тип	в строке
Количество цилиндров	4
Клапаны цилиндра	2
Ход поршня	80 мм
Диаметр цилиндра	79 мм
Степень сжатия, атмосфер	8.5
Объем, см. Куб.	1569
Мощность, л. из. при 5400 об / мин	75
Крутящий момент, нм при 3000 об / мин	116
Топливо	AI 92.
Расход топлива на 100 км, л
— город	10,3
— Русс	7,4
— Смешанный	10
Расход масла на 1000 км, гр	700
Габаритные размеры (ДХШВ), мм	565х541х665.
Масса, кг	121
Типы масел	5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л	3,75
При замене залить, л	3,5
Ресурс двигателя, км
1. По данным завода	125 000
2. Фактически	200 000
Настройка (потенциальная / без потери ресурса), л / с	200/80
Свечи	A17DVR, A17DV-10, FE65CPR
Какие автомобили устанавливаются на	ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция двигателя была значительно доработана и усовершенствована инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 — довольно удачная доработка предыдущей версии мотора, при которой были применены современные технологии.

Производители ставят перед собой задачу любыми способами улучшить готовое изделие:

1. Мощность удалось увеличить с помощью мотора общего действия объема.Особое внимание было уделено усовершенствованию цилиндра.
2. Такие модификации коснулись внешнего вида блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция двигателя больше не имеет отличительных особенностей.
3. В процессе производства специалисты присваивают отдельный баллон своему классу. Сегодня существует около пяти предметов, различающихся на один миллиметр. Им присвоены следующие символы — A, B, C, D и E. Посмотреть условный класс мотора можно внизу базы.
4. Без изменений левая основная головка мотоблока с обозначением 21011-1005011-10. Для изменения габаритного диаметра цилиндра производителям пришлось использовать новые прокладки.
5. Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик между собой. Представленный мотор комплектуется поршнями от мотора 21011, номинальный диаметр которых составляет 79 миллиметров.
6. В новой модели двигателя есть цилиндрические колодцы, а также в несколько раз улучшенные объемы. Во время работы в каждой отдельной зоне абсолютно все поршни нагреваются постепенно и равномерно. Таким образом, можно было компенсировать возможные термические деформации. Также производители разместили термостатические пластины из высококачественной стали в бобышках поршней.

Как увеличить мощность двигателя ВАЗ 2106 и снизить всевозможные динамические нагрузки на поршневую часть мотора? Обратите внимание на наличие отверстия, предназначенного только для поршневых пальцев.

Автосервис ВАЗ 2106

Чтобы определить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции.Мастер и специалист смогут установить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо детально определить силу силовой нагрузки. Также особое внимание уделяется всем компонентам системы.

Разборка двигателя ВАЗ 2106 требует исключительно профессионального подхода.Более опытные водители смогут купить специальную книгу в виде путеводителя, которая продается в любом автомобильном магазине.

Для выполнения разборки и сборки двигателя ВАЗ 2016 необходимо иметь знания и опыт, а также иметь полный набор инструментов.

Популярные поломки двигателя

1. Несвоевременная замена масла или использование некачественного приводит к тому, что после пробега 6 тыс. Км диаметры цилиндров могут увеличиться примерно на 0,15 мм.
2. Повышенный износ распредвала
3. ВАЗ 2106.Самое популярное решение проблемы — регулировка клапанов. Другой причиной может быть детонация, она возникает из-за некачественного топлива, в камере сгорания и неправильной установки зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то стук все же может быть из-за неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
4. Если стук идет снизу мотора и произошло падение давления масла, это означает, что это компонент собственных подшипников.В этом случае необходимо заглушить мотор и буксиром отправить машину на сотню.
5. Если стук похож на скрип, необходимо проверить звонилку и натяжитель цепи ГРМ, если со стуком перекрещивается — подшипник помпы.
6. Если вдруг ваш мотор загорелся на ходу, сначала проверьте систему питания или зажигание.
7. Если глохнет на холостом ходу и при этом холостые обороты регулируются нормально, попробуйте отрегулировать воздушную заслонку.
8. Почему мотор троит? Некоторые из причин: неправильно отрегулированные клапаны или они просто прижились, вышла из строя прокладка GBC (дополнительно они будут указывать на перепады температуры охлаждающей жидкости и дым из выхлопной системы).Также к причинам относится невысокий бензиновый инверно настроенный карбюратор.
9. Вибрация двигателя. Первая причина износа подушки. Прочие — разбалансировка коленвала и кардана, разные поршни. Проводим диагностику на СТО и я тоже устраняю проблему.

Особенности ремонта мотоцикла автомобиля ВАЗ 2106

Перед проведением капитального ремонта необходимо произвести демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

1. Крепежные элементы для продольного раскола, расположенные на раме.
2. Ослабление хомута бензонасоса, а также демонтаж изделия.
3. Вытаскивание прокладок возле бензонасоса.
4. Отсоединяющие провода от каждой свечи.
5. Получение прижимной пластины.
6. Демонтажные работы в завале.
7. Откручивание крепежа на генераторе.

Для демонтажа кожуха куба и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда практически невозможно самостоятельно определить, в какой части мотора происходит стук в двигателе ВАЗ 2106. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Запуск тюнинга двигателя 2106 возможен потому что это классический мотор.

Благодаря этой функции вы можете прокачивать каналы, полировать впускные коллекторы, подбирать карбюратор, распределительный вал, нарезать шестерни, модифицировать впуск, настраивать блоки цилиндров, выбирать оптимальные параметры для поршневой системы, коленчатого вала и шатун.

Лучше всего доверить такую ​​работу, как тюнинг двигателя ВАЗ 2106 квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственный автомобиль мощнее, поэтому прибегают к такой процедуре. Для выполнения тюнинга двигателя ВАЗ 2106 необходимо заменить специфические детали заводского производства на более совершенные. Это может быть клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106. При форсировании необходимо учитывать компрессию и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличивать объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решил сделать тюнинг своими руками, то нужно:

1. В обязательном порядке первым делом проверьте проводку, которая сделана из силикона. Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на электромонтаже и использовать только качественные экранированные провода.
2. Перед установкой нужно убедиться, что аккумулятор и генератор имеют достаточный заряд энергии и мощности.
3. Для увеличения мощности мотора нужно заменить заводской генератор и перенести систему зажигания.
4. Выполнить тюнинг двигателя ВАЗ 2106 в домашних условиях можно, но перед этим необходимо посмотреть уроки и прочитать соответствующие руководства. Не каждый человек сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Среди большого и разнообразного выбора можно найти синтетические и минеральные масла. Между собой они отличаются тем, что последний способен смыть с мотора все лишние и лишние отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который способен растворяться в качественном синтетическом масле. Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные запчасти из акрила.Они будут работать с любым синтетическим маслом.

После замены всех комплектующих на детали можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто салютуют старому минеральному маслу и заливают новое; Или специально предназначенное моющее средство для стирки (в случае сильно загрязненных деталей).

В последнем случае двигатель 2106 будет запущен на десять минут, чтобы залитая жидкость могла смыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

• Такой рабочий процесс необходим для смешивания нового синтетического масла с частицами отработанного минерального масла.
• В противном случае можно столкнуться с закупоркой масляных каналов. Необходимо заняться заменой масла в двигателях ВАЗ 2106. В противном случае такое вмешательство приведет к поломке мотора.
• Если автомобиль уже достаточно долго эксплуатируется, то на гильзах и прокладках остаются налеты от возгорания.В сальниках и прокладках головки блока отверстия могут быть заблокированы.
• Особое внимание следует уделять общему состоянию всех внутренних деталей, особенно проверять сальники и прокладки.
• Находясь внутри системы, при засорении подающей трубки наблюдаются показатели избыточного давления, значит, можно ожидать утечки масла.
• Следовательно, для замены масла нужно покупать его качественную марку, которая проверена не одну десятку лет.

На какие автомобили можно устанавливать двигатель 2106

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?».

На СТО все клиенты получат необходимые рекомендации и советы квалифицированных мастеров. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

Выпуск автомобиля ВАЗ 2106 был начат в 1976 году. Эта модель заменила ВАЗ 2103 и отличалась от него как внешне, так и внутренне. Итак, новая модель имеет новые бамперы с пластиковыми уголками и клыками, а двигатель стал мощнее на 1600 куб. См. Тогда это была самая мощная легковая машина советского производства.

Машина ВАЗ 2106 выпускалась в разных модификациях с разным объемом двигателя 1,3 и 1,5 л. У него просторный салон с тканевой обивкой, информативная панель, хорошие характеристики шасси и невероятная выносливость.

Технические характеристики ВАЗ 2106 Габаритные размеры Длина 4166 мм, ширина 1611 мм, высота 1440 мм, просвет дороги 17см, размер багажного отделения 345 литров, режущая масса автомобиля 1035 кг. Задний привод, с пятью ступенями передачи.

За 30 лет производства и эксплуатации автомобиля накоплен большой опыт как в сфере ремонта, так и по тюнингу машины. Мощность двигателя и максимальная скорость 150 км / ч — это даже не самые главные положительные характеристики этой машины. ВАЗ 2106 — классика отечественного автопрома со своей историей и с особым отношением к ней каждого жителя нашей страны.

Устройство ВАЗ 2106 показало, что эта машина может эксплуатироваться в разных условиях долгие годы, конечно, при условии, что водитель умеет проводить мелкий ремонт ВАЗ 2106 своими руками, знает инструкцию к ВАЗ 2106 и все технические тонкости.Что ж, ремонт и эксплуатация ВАЗ 2106 — одна из самых низких на отечественных машинах.

Технические характеристики ВАЗ 2106

Двигатель	1,3л, 8-кл.	1.5л, 8-кл.	1.6л, 8-кл.	1.6л, 8-кл.
Длина, мм.	4166	4166	4166	4116
Ширина, мм.	1611	1611	1611	1611
Высота, мм.	1444	1440	1440	1440
Колесная база, мм	2424	2424	2424	2424
Шаг передних, мм	1365	1365	1365	1365
Шаг назад, мм	1321	1321	1321	1321
Клиренс, мм.	170	170	170	170
Объем багажника максимальный, л	345	345	345	325
Тип кузова / количество дверей	Седан / 4.
Расположение двигателя	Спереди, продольно
Объем двигателя, см 3	1300	1452	1596	1596
Тип цилиндра	В строке
Количество цилиндров	4	4	4	4
Ход поршня, мм	66	80	80	80
Диаметр цилиндра, мм	79	76	79	79
Отжим	8,5	8,5	8,5	8,5
Количество клапанов на цилиндре	2	2	2	2
Система подачи	Карбюратор
Мощность, л.с. / об.мин.	64/5600	72/5600	75/5400	75/5400
Крутящий момент	92/3400	104/3400	116/3200	116/3000
Вид топлива	АИ-92.	АИ-92.	АИ-92.	АИ-92.
Привод	Задний	Задний	Задний	Задний
Тип коробки передач / количество передач	MCPP / 4.	MCPP / 4.	MCPP / 4.	MCPP / 5.
Передаточное число главной пары	4,1	4,1	4,1	4,11
Тип передней подвески	Двойной поперечный рычаг
Тип задней подвески	Винтовая пружина
Тип рулевого управления	Червячная шестерня
Объем топливного бака, л	39	39	39	39
Максимальная скорость, км / ч	145	150	150	155
Снаряженная масса автомобиля, кг	1035	1035	1035	1050
Допустимая полная масса, кг	1435	1435	1435	1445
Шины	175/70 R13
Время разгона (0-100 км / ч), с	18	17	17,5	16
Расход топлива в городском цикле, л / 100 км	9,5	9,8	10,1	10,3

Курсовая устойчивость автомобиля и управляемость также напрямую связаны с его массой.Пик популярности больших, тяжелых автомобилей за рубежом пришелся на 50-60 годы прошлого века. Тогда автопром производил поистине гигантские автомобили. Например, Cadillac Eldorado модификации 8.2 весил без малого 3 тонны. Согласитесь, что вес этот нужен соответствующий.

Но со временем выяснилось, что для дальнейшего развития и улучшения важнейших характеристик автомобиля необходимо прибегнуть к уменьшению его общей массы. А если сравнивать середину прошлого века и сегодня, то автомобили потеряли половину, а то и больше собственного веса.Пластмасса, уголь, легкие металлы — все эти нововведения позволили значительно снизить вес легкового автомобиля.

Конечно, автомобили, похожие на пароходы, которые пьют бензиновые ведра, созданы для любителей всего большого и тяжелого, но это скорее исключение из правил.

Вес легковых автомобилей в табличном формате

Представляем вашему вниманию таблицу, в которой указан вес автомобиля по маркам.

модель автомобиля	Снаряженная масса
Масса вагона 1111, вес окуня	635 кг
Масса автомобиля Ока 1113	645 кг
Масса автомобиля ВАЗ 2101, вес копейки	955 кг
Масса автомобиля ВАЗ 2102	1010 кг
Масса автомобиля ВАЗ 2103	965 кг
Масса автомобиля ВАЗ 2104, масса десятков 2110	1020 кг
Масса автомобиля ВАЗ 2105, масса пять	1060 кг
Масса автомобиля ВАЗ 2106, масса шестерки	1045 кг
Масса автомобиля ВАЗ 2107, масса семерки	1049 кг
Масса автомобиля ВАЗ 2108	945 кг
Масса автомобиля ВАЗ 2109, масса девять	915 кг
Масса автомобиля ВАЗ 2111	1055 кг
Масса автомобиля ВАЗ 2112, масса двенадцати	1040 кг
Масса автомобиля ВАЗ 2113	975 кг
Масса автомобиля ВАЗ 2114, масса четверки	985 кг
Масса автомобиля ВАЗ 2115, весовые места	1000 кг
Масса автомобиля ВАЗ 2116	1276 кг
Масса автомобиля ВАЗ 2117	1080 кг
Масса автомобиля Нива 2121	1150 кг
Сколько весит Chevrolet Cruise (вес Chevrolet Cruze)	1285-1315 кг
Сколько весит Шевроле Нива (вес Шевроле Нива)	1410 кг
Сколько весит газ (Волга), вес Волги 24	1420 кг
Сколько газа доступно 2402, газа 2403, газа 2404	1550 кг
Сколько весит газ 2407	1560 кг
Масса автомобиля Москвич 314	1045 кг
Масса Москвич 2140.	1080 кг
Масса Москвич 2141.	1055 кг
Масса автомобиля Москвич 2335, 407, 408	990 кг
Сколько весит УАЗ 3962, УАЗ 452, сколько весит буханка УАЗ	1825 кг
Сколько уаз яз 469	1650 кг
Сколько весит уаз патриот	2070 кг
Сколько весит уаз охотник	1815 кг
Сколько весит Nissan (вес автомобиля Nissan X-Trail)	1410-1690 кг
Сколько весит автомобиль Nissan Qashqai	1297-1568 кг
Сколько весит Nissan Juke (вес Nissan Beetle)	1162 кг
Вес автомобиля Ford Focus (сколько весит Ford Focus)	965-1007 кг
Масса автомобиля Форд Фокус 2 (сколько весит Форд Фокус 2)	1345 кг
Масса автомобиля Форд Фокус 3 (сколько весит Форд Фокус 3)	1461-1484 кг
Масса автомобиля Ford Cuga (сколько будет весить Ford Kuga)	1608-1655 кг
Вес автомобиля Ford Escort (сколько будет весить Ford Escort)	890-965 кг
Масса автомобиля Рено Логан (сколько весит Рено Логан)	957-1165 кг
Масса автомобиля Рено Дастер (сколько весит Рено Дастер)	1340-1450 кг
Масса автомобиля Renault Sandero (сколько весит Renault Sandero)	941 кг
Вес автомобиля Опель Мокка (сколько весит Опель Мокка)	1329-1484 кг
Масса автомобиля Опель Астра (сколько весит Опель Астра)	950-1105 кг
Масса автомобиля Mazda 3 (сколько весит Mazda 3)	1245-1306 кг
Масса автомобиля Mazda CX-5 (сколько весит Mazda CX-5)	2035 кг
Масса автомобиля Mazda 6 (сколько весит Mazda 6)	1245-1565 кг
Вес автомобиля Фольксваген (сколько весит фольксваген туарег)	2165-2577 кг
Вес автомобиля Volkswagen Polo (сколько весит Volkswagen Polo)	1173 кг
Масса автомобиля Volkswagen Passat (сколько весит Volkswagen Passat)	1260-1747 кг
Сколько весит Toyota Camry (вес Toytta Camry)	1312-1610 кг
Сколько весит Toyota Corolla (Вес Toyota Corolla)	1215-1435 кг
Сколько весит Toyota Selika (вес Toyota Celica)	1000-1468 кг
Сколько весит Toyota Land Cruiser (вес Land Cruiser)	1896-2715 кг
Сколько весит Skoda Octavia (вес Skoda Octavia)	1210-1430 кг
Сколько весит Skoda Fabia (вес Skoda Fabia)	1015-1220 кг
Сколько весит Skoda Yeti (вес Skoda Yeti)	1505-1520 кг
Сколько можно Kia Sportage (вес KIA Sportage)	1418-1670 кг
Сколько может Kia LED (вес KIA CEED)	1163-1385 кг
Сколько весит kia picnto (вес kia picanto)	829-984 кг

Таким образом, получается, что если взять, так сказать, «вообще по больнице», то средний вес легковой машины примерно 1 к 1.5 тонн, а если говорить о внедорожниках, то все уже перешло с 1,7 тонны на 2,5 тонны.

Русское тело, итальянское сердце, отношение к преступникам

Когда я впервые увидел фотографии этой оранжевой Лады 2103 1981 года выпуска, то сразу понял, что должен увидеть ее лично.

Тот факт, что хозяин живет за пределами больших городов, не облегчил задачу, но во время одной из моих поездок в Москву на съемки серии Russian Drift Series мне удалось сесть на трехчасовой поезд до Рязани, где я провел пара часов с Сергеем Грачевым и его машиной.

Днем Сергей работает в автомастерской, где преимущественно обслуживает рулевые рейки. Его автомобильное хобби перекликается с работой, и хотя он не предлагает смешивать эти две вещи с другими, есть положительные стороны, а именно полностью оборудованный объект и много знаний вокруг него.

Лада была куплена в 2014 году у друга как эмоциональная покупка. Ранее он был модифицирован и был известен в российских кругах, но требовал доработки, поэтому цена была низкой.Сергей знал, что покупает 2103 для проекта и что это будет машина только выходного дня, но вначале он не знал, какой стиль модификации выбрать. Не имея множества хороших примеров этого шасси, в течение нескольких лет он не мог найти вдохновения.

Но, посмотрев на различные европейские и американские классические проекты в Instagram и других социальных сетях, Сергей в конце концов сформировал видение своей собственной низкопробной Lada 2103.Это был 2016 год, и он застрял прямо в нем, добавив кожу в моторный отсек, отремонтировав двигатель и приступив к работе над набором нестандартных колес.

К сожалению, проблемы со здоровьем не позволили Сергею сразу доделать машину, но через год она дебютировала.

«Лада», конечно, выглядела соответствующе, но Сергей знал, что есть еще проблемы, и как это могло быть намного лучше. Поэтому в 2018 году он разобрал всю машину, перекрасил ее, освежил интерьер, положил новую кожу под капот и построил комплект кастомных 15-дюймовых колес на базе колес БЛМЗ (Балашихинский литейно-механический завод) из СССР.

Он объединил советские магниевые центры с алюминиевыми стволами шириной 9,5 дюймов от японского грузовика и одел их в растянутые шины 165 / 45R15. Завершающим штрихом стали изготовленные на заказ колпаки колес с логотипом собственной мастерской Сергея PGC.

Руль Nardi с деревянным ободом чувствует себя как дома в ретро-кабине с поясными ремнями, аналоговыми циферблатами и кучей советских значков.

Последним был новый двигатель: a 2.0-литровый рядный четырехцилиндровый двигатель DOHC от Fiat 132, который был полностью перестроен и лишен каких-либо ненужных вспомогательных устройств для более чистого вида. Индивидуальный впускной коллектор с двойными карбюраторами Dellorto с боковой тягой и однотрубная специальная выхлопная система с двойным наконечником в стиле дробовика гарантируют, что он издает все нужные звуки, производя при этом около 130 л.с. (в хороший день), по словам Сергея.

Что касается подвески, то передняя часть модифицирована оригинальной Lada — с регулировкой развала -9 градусов — в то время как задняя часть была взята от BMW E21.Низкая посадка обеспечивается пакетом пневматической подвески, который включает компрессоры Berkut, 19-литровый бак и подушки безопасности Chassis Tech.

Рядом с воздушным баллоном аккуратное место для запасного колеса, на которое надета полуслик Advan A048. Сергей сказал мне, что в какой-то момент он подумал о приоритетах скорости, поэтому он почувствовал, что липкая резина будет необходима.

Прямо сейчас Сергей работает над небольшими сбоями двигателя и постарается посетить как можно больше выставок и мероприятий в 2020 году.Но в нынешнем виде 2103 занимает достойное место в качестве одной из лучших кастомных Лад в России.

Владимир Лядов
Instagram: wheelsbywovka
[email protected]
www.wheelsbywovka.com

Истории, связанные с Lada на Speedhunters

двигатель карбюратор — французский перевод — Linguee

Например, если […] имеется регулируемый винт o n a n карбюратор двигателя , t h i s двигатель m u st соответствуют выбросам выхлопных газов […] стандартов независимо от […] регулировки (полностью, частично или без затяжки) винта. ec.gc.ca	Par ex em ple, si le carburateur d ‘ un moteur compo rt e une vis de rgla ge , le moteur doit s atisfaire […] aux normes de gaz d’chappement […] indpendamment du rglage de la vis (Serre Compltement, serre partiellement, non serre). ec.gc.ca
Для того, чтобы автомобиль функционировал, его различные части (например, […] источник топлива, час si s , двигатель , b при т er y , карбюратор ) m us t все присутствуют и […] работают в синергии. hc-sc.gc.ca	Pour qu’une auto fonctionne, ses […] водолазов композитов (источник ) […] de carb ur ant, ch ss is, moteur, ba tteri e, carburateur) d oiv ent tre p rsentes […] et fonctionner en synergie. hc-sc.gc.ca
Swift’Light-PAS — это […] оснащен 2-м ro k e двигатель w it h карбюратор : i t рекомендуется справиться […] рычаг дроссельной заслонки постепенно […] (полный газ может привести к отказу двигателя от ускорения). aeriane.com	Le Swift’Light-PAS es t qu ip d ‘ un moteur 2- temps carburateur: il co nvien t donc de […] манипулятор le levier de gazgressivement […] (Un acclration brutale peut touffer le moteur) et d’viter les longues descentes moteur au ralenti. aeriane.com
Никогда u s e двигатель или карбюратор c l ea ning продуктов в топливном баке […] или может произойти необратимое повреждение. white-canada.com	N’utilisez jamais des […] produits d e netto yag e d u moteur o u du carburateur p our nett oy er le […] Резервуар для карбюратора […] pouvez causer des dgts permanents. white-canada.com
Для тех […] что, как и большой карбюратор над впрыском, у нас есть 14 5 C I двигатель w i th a карбюратор a v ai этикетка. zodiacracing.com	Pour ceux qui […] прфрент у n gros carburateur l ‘ in jection nous pr opos ons le moteur S & S? 1 45 ci a vec carburateur . zodiacracing.com
Двигатель h a vi n g карбюратор w i th мостовая схема v3.espacenet.com	Moteur avec carburateur avec arr an gement […] de canal de ralenti v3.espacenet.com
Этот проект привел к получению различных патентов […] относится к t h e двигатель , i nc luding a n e w карбюратор f o r alc oh o l двигатели . unctad.org	Ce projet a abouti au dpt de divers […] brevets, notamment celui d ‘un n ouv ea u carburateur p ou r l es moteurs alc ool . unctad.org
Тип кузова -4 дверный седан Количество мест — 5 Объем двигателя-1198 куб. см. Мощность — 64 л.с. / 5600 мин, крутящий момент -89 Нм / 3400 мин. Максимальная скорость — 140 км / ч. Разгон до 100 км / ч — 22, с видом топлива АИ-92 Расход топлива город / трасса, литров на 100 км — 6.9 / 9.4 Задний привод МКПП Передние тормоза — дисковые Задние тормоза — барабанные Размер шин 155 SR13 Снаряженная масса — 955 кг Размеры: Длина — 4073 мм Ширина — 1611 мм Высота — 1440 мм Колесная база — 2424 мм Колея передних колес — 1349 мм Колея задних колес — 1305 Клиренс мм — 170 мм ВАЗ-2101-94 […] — для полиции, двигатель 1,5 л […] (от ВАЗ-2103) ВАЗ-21016 — для двигателя pol ic e , V A Z- 2 10 6 , карбюратор В А Z- 2105 ВАЗ-21011 — 1 . 3 двигатель i n st ead объемом 1,2 л, изменились многие элементы конструкции. transport-blueprints.ru	Allure -4 berline Nombre de siges — 5 цилиндров-1198 куб. см Мощность — 64 л.с. / 5600 об / мин -89 Нм / 3400 мин. Vitesse maximale — 140 км / ч. Разгон до 100 км / ч — 22, с учетом типа карбюратора AI-92 на дороге / на трассе, литров на 100 километров — 6.9 / 9.4 Прибытие Manuel Freins avant — Freins arrire disque — барабан Tire Taille 155 SR13 Poids vide — 955 кг Размеры: Longueur — 4073 мм Largeur — 1611 мм Hauteur — 1440 мм Empattement — 2424 мм l’avant des roues Track — 1349 мм Voie arrire roues — 1305 Ликвидация мм — 170 мм […] ВАЗ-2101-94 — для полиции, […] 1,5 li tr es du moteur (de l a VAZ-2103) VAZ-21016 — pour la po li ce, l e moteur V AZ -21 06, карбюратор ВАЗ -21 05 ВА Z- 2 10 11-1 .3 moteur pl utt q ue de […] 1,2 л, измененный дизайн. transport-blueprints.ru
Textron Lycoming онлайн предоставляет […] статей на самые разные темы, например, двигатель . […] обедненная, топливная форсунка n v s карбюратор , двигатель b r ea k-in и многие другие […] предмета. rfc.ca	Textron Lycoming, он-лайн контент товаров по различным запросам тел. […] que: ajustement du mlange карбюратор воздуха, […] впрыск ca rbura nt vs carburateur , c omm ent p art ir le moteur l’hiv er и т. д. rfc.около
A gaso li n e двигатель c a n run wi th a карбюратор s y st em или система впрыска. filtercouncil.org	U n moteur es senc e pe ut tre m uni d ‘un syst me de carburation o ud’ un sys t me d’injection. filtercouncil.org
Настройки t h e двигатель o f t он испытательный автомобиль, в частности топливо f ee d (карбюратор o r i система впрыска), должны соответствовать […] согласно спецификации производителя транспортного средства eur-lex.europa.eu	Le s rgla ges du moteur du vh icule d ‘essai, notamment de l’alimentation en car bura nt ( carburateur o u inje ctio n) , doivent […] tre conformes aux […] spcifications du constructeur du vhicule. eur-lex.europa.eu
В случае корректировки т h e двигатель w h il e t h e двигатель i s r unning ( e. g . карбюратор ) , di установить все муфты и лопасти. white-canada.com	Si un gl age d u moteur d oit tr e effectu pendan t que l e moteur t ourne (par e x. Carburateur ), d bray ez t или s les […] embrayages et lames. white-canada.com
(b) Заключение по […] бокс на судне бензиновый inb oa r d двигатель w i th out t h e карбюратор o r t Устанавливается топливная форсунка корпуса hrottle […] с пламегасителем canadagazette.gc.ca	б) Renfermer данс […] un en ca isse ment u n moteur -b ord qui ut ilise de l’essence Combirant s ans que le carburateur ou l’i njec te ur monopoint […] soit muni d’un pare-flammes canadagazette.gc.ca
Двигатель f e ed e d b y карбюратор w i th поплавок или мембраны, в зависимости […] по версиям. aeriane.com	l iment ati on du moteur par carburateur fl otte ur o u мембрана […] suivant les versions. aeriane.com
T h e двигатель h a s возвратный пуск и e-st ar t . Карбюратор , e xh aust pipe, […] Бак , воздушные фильтры входят в комплект. aoyue.de	L e moteur es t c ompos d’un lanceur pour le dmarrer, d’une pompe впрыск, […] d’un pot d’chappement, d’un filter air […] et d’un резервуарный карбюрант. аоюэ.de
ОБНОВЛЕНО: Это UPD на e d двигатель w i th новый 2 1 J карбюратор s i mi лар к тому, который […] питает новый двигатель Hara, выигравший последний чемпионат мира. tugaracestore.com	MISE JOUR: […] Il s ‘ ag it d u moteur m is j our ave c le n ouv eau carburateur 21J se mbla bl e celui […] qui alimente le nouve au moteur de Hara qui a remport le dernier Championnat du Monde. tugaracestore.com
Электронный впрыск топлива обеспечивает лучший отклик дроссельной заслонки […] и smoo th e r двигатель p o мы r чем механика ic a l карбюратор . lachinemoto.com	L’injection de carburant lectronique assure une meilleure rponse des […] gaz et un e pipe p lu s gale qu ‘u n systme d ‘ i njection […] mcanique. lachinemoto.com
Это экстремальная модель с большой мощностью благодаря […] на свой DZY 23 c c двигатель w i th японский Wa ib r o Карбюратор a n d NGK Spark […] Штекер , который разгоняет его до скорости 80 км / ч! нитротек.co.uk	C’est un modle Xtreme avec une […] puissance et capacity incroyable, […] grce a s на pu iss ant moteur 23c c et u n carburateur J apo nais Wa ibro qui […] le pousse a une vitesse […] максимальная скорость 80 км / ч. Вуаля версия Хаммера, en forme militaire. нитротек.пт
2 / Перекройте газ и подождите т ч e двигатель т o f полностью пустой т h e карбюратор . seaking-paris.com	2 / Couper l’arrive d’essence et […] Посетите re l’a rrt d u moteur, af in d e bien v ider l e carburateur . seaking-paris.com
T h e двигатели a r e с диафрагмой pu m p карбюратор m a ki ng расположение резервуара […] не критично относительно положения впуска топлива карбюратора. magicflight-rc.com	V ote moteur est q uipp d’un carburateur pom pe , rendant l a position du […] rservoire par rapport au moteur peu importante. magicflight-rc.com
Однако, если пилот не внимательно следил за t h e двигатель i n st ruments, формат n o f карбюратор i c e будет изначально скрыт, пока регулятор […] поддерживал постоянное давление в коллекторе и частоту вращения двигателя. tsb-bst.gc.ca	Cependant, si le pilote n’a pas Survey […] les i ns trume nts du moteur ave cs uffis am ment d e бдительность , или возможно формирование очереди e givre d ans l e carburateur s orit t or t d’abord […] Pass inaperue, […] car le rgulateur maintenait la pression dmission constante et le rgime du moteur constant. tsb-bst.gc.ca
(Компьютер iz e d двигатели w it h карбюраторы d o n ‘ t сделайте что угодно. трейдервар.com	( Le s moteurs i nf orma t is s carburateur ne fon t rie n de tout cela. tradervar.com
Двигатель w o rk s w el l , карбюраторы c l ea Нахождение и настройка даст […] получше и двигатель работает. art-restoring.eu	L e moteur fon ction ne bien , l es carburateurs se ron t à ne ttoyer […] et régler pour uneir un meilleur agrément de roulage. art-restoring.eu
Впрыск топлива недавно стал […] система подачи первичного топлива, используемая в автомобильной промышленности tr o l двигатели , a lm ost полностью заменить ci n g карбюраторы . westislandgarage.com	L’injection est rcemment devenue le Principal […] Система распределения […] carbu ra nt d ans le s moteurs a ut omob iles Essence, remplaant presque co mp lte ment l e carburateur . westislandgarage.com
Вероятно th a t карбюратор i c e отрицательно влияет на ct e d двигатель p e rf ormance и вызвало t h e двигатель t o s top working. tsb-bst.gc.ca	Наиболее вероятная очередь а […] prsence d e gi vrag e du carburateur a eu des r перкуссия на рендере me nt du moteur et a en tran […] l’arrt de ce dernier. tsb-bst.gc.ca
В этом положении разрешено горючее до […] расход т ч e карбюратор w h en t h e двигатель i s r unning или […] запускается. bajamotorsports.net	Avec la Manette du Robinet Essence en cette position le […] горючий ar заклепка au carburateur et le moteur pe ut d ma rrer et […] fonctionner. bajamotorsports.net
Недавно у меня была возможность опробовать […] Yamaha RS Vector GT 2010 года на трассах и сравните его с моделью 2009 года […] с использованием o ld e r карбюратор — f e d 3-cyli nd e r двигатель . gregoiresport.com	J’ai eu le privilge de faire un premier essai de la […] nouvelle RS Vector GT 2010 et de la comparer avec une version 2009, avec […] l’ancienne version du 3- cyli ndre s carburateur . gregoiresport.com
Для поршневого двигателя Отто примерно половина бензина, используемого в транспортном секторе, буквально тратится впустую до . […] Борьба с атмосферным вакуумом на впуске […] депрессия, создаваемая t h e карбюратор b u tt erfly-valve (T h e двигатель — b r ak ing эффект) [8]. quasiturbine.promci.qc.ca	Поршни Avec les moteurs en mode Otto, la moiti de l’essence use dans le secteur du transport est littralement gaspille pour combattre la dpression atmosphrique du […] vide d’admission produit par la […] клапан p apill on du carburateur or de l’in je cteur d’essence ( l ‘ effet fr ei n moteur) [ 8] . quasiturbine.promci.qc.ca

Кузовной тюнинг ВАЗ 2106.

«Шестерка» — давно народный автомобиль, его выпускают несколько десятков лет, в результате наши улицы наводнены шестыми моделями «Жигулей», причем они представлены в различных модификациях.

ВАЗ 2106 тюнинг двигателя

Главное отличие модификаций модели ВАЗ 2106 заключается в двигателе и трансмиссии, соответственно тюнинг ВАЗ 2106 с надо начинать с двигателя, то есть либо устанавливать его самое мощное воплощение (ВАЗ 21063) мощностью 54,5 кВт, либо, если он уже стоит, приступить к его доработке.

Для начала следует попробовать поиграть с имеющимся штатным карбюратором (обычно Ozone), либо установить Solex, Pekar.Вслед за карбюратором стоит приступить к доработке системы зажигания. Собственно он заключается в установке бесконтактной системы зажигания (что делает ее более уверенной) и, что немаловажно, свечей зажигания.

Также не используйте обычные силиконовые высоковольтные провода, их следует заменить на качественные экранированные. Обязательно установите новый, более мощный генератор с установкой системы бесконтактного зажигания, так как в будущем вам придется подавать дополнительных потребителей энергии.Также следует поставить аккумулятор повышенной емкости, не менее 62 Ач.

От двигателя можно перейти к трансмиссии. Долгое время Лада 2106 оснащалась четырехступенчатой ​​коробкой передач, но позже завод перешел на «пятиступенчатую». Соответственно, стоит установить пятиступенчатую коробку передач, особенно если машина часто выезжает из города и движется по трассе.

Пятая передача позволит существенно сэкономить на топливе, а также продлить ресурс двигателя, ведь длительная работа на оборотах выше 4000 не лучшим образом сказывается на его ресурсе.

Тюнинг салона ВАЗ 2106

Тюнинг ВАЗ 2106 включает переделку интерьера салона. Не используйте спортивный руль малого диаметра. В машине нет гидроусилителя руля, поэтому управлять спортивным рулем на месте будет намного сложнее, чем стандартным. Вместо того, чтобы ломать голову над рулем, стоит попробовать разобраться в системе отопления, так как двух дефлекторов слишком мало и запотевание окон в дождливую или холодную погоду отнюдь не редкость.

Самые отчаянные занимаются тюнингом салона ВАЗ 2106, , вырезают дополнительные отверстия в панелях и подводят воздуховоды к боковым окнам, а самые богатые устанавливают новую приборную панель (например, от BMW E36). Оба метода не самые приятные и могут вызвать проблемы у инспекторов ГАИ при инструментальном осмотре или техническом осмотре.

А вот штатные часы автомобиля ВАЗ 2106 стоит заменить на очень полезный прибор — амперметр.Идеально подойдет амперметр от УАЗ 469 или от «буханки», он должен питаться от проводов освещения бардачка.

Благодаря Ижевскому автозаводу у владельцев «шестерок» появилась возможность менять сиденья водителя и переднего пассажира, так что пренебрегать этой возможностью не стоит. Также можно установить автокресло от ВАЗ 2107 с соответствующим чехлом (с подогревом, вентиляцией, массажем, боковой поддержкой), что значительно повысит комфорт автовладельца и его пассажира.

Также не лишним будет установка системы подогрева двигателя (Вебасто и т.п.) и автономного отопителя салона. Возможность посидеть в теплой «шестерке» на морозе -30 ° С, завести дело и заняться своими делами (на зависть многих водителей, в том числе иномарок) дорогого стоит.

Последним штрихом тюнинга ВАЗ 2106 станет установка «семерки» стекол в передние двери, обогрев зеркал заднего вида и противотуманные фары.

Фото тюнинга ВАЗ 2106

Ниже представлена ​​подборка фотографий с тюнингом «шестерки», выбранных в интернете.Если раньше речь шла о технических доработках «классики», то на фото внешний тюнинг ВАЗ 2106 .

Стоит отметить, что «шестерка» не нуждается в обвесах и спойлерах. Напротив, многие владельцы демонтируют штатные бамперы и дверные ручки. В последнее время стало модным делать так называемый ретро-тюнинг ВАЗ 2106 с заниженной подвеской, хромированными молдингами и решеткой радиатора, а также покрашенными в белый цвет боковинами покрышек.

См. Также — одни из самых популярных отечественных моделей, которые пользуются постоянным спросом даже спустя много лет после начала их производства, а также подборка — еще одна распространенная модель Волжского автозавода.

Тюнинг ВАЗ 2106 Авто тюнинг ВАЗ 2106 Фото тюнинг ВАЗ 2106
Тюнинг салона ВАЗ 2106 — фото Тюнинг двигателя ВАЗ 2106 Качественный тюнинг шестерки
Необычный тюнинг Лада 2106 Ретро тюнинг ВАЗ 2106 Фото тюнинг салона ВАЗ 2106
Тюнинг ВАЗ ВАЗ 2106 своими руками
Тюнинг салона ВАЗ 2106 Тюнинг автомобиля ВАЗ 2106
Тюнинг подвески ВАЗ 2106 Русский тюнинг ВАЗ 2106 фото Внешний тюнинг ВАЗ 2106
Тюнинг бороды ВАЗ 2106 Кузов тюнинг ВАЗ 2106
Тюнинг устройств ВАЗ 2106 — фото
Тюнинг автомобилей ВАЗ 2106 Тюнинг фары на ВАЗ 2103 Тюнинг панели приборов ВАЗ 2106
Тюнинг бамперов на ВАЗ 2106 — фото Внешний тюнинг шестерки Жигулей Тюнинг передней оптики на ВАЗ 2106

Вы можете осуществлять тюнинг «шестерок» нескольких видов:

• external — меняется внешний вид автомобиля;
• технический — устанавливаются новые или дополнительные детали, улучшающие техническую сторону станка;
• тюнинг салона — изменение элементов салона.

В первом случае с помощью нового бампера, европейских ручек и других деталей автомобилю можно придать стильный спортивный вид.

В техническом плане этот тип автомобилей часто оснащается дефлекторами капота и оптикой, новым глушителем и т. Д.

И, наконец, с тюнингом интерьера связано огромное количество разнообразных дизайнерских решений. Здесь можно найти все: от ковриков до удобных спортивных сидений, спортивного руля, красивой ручки коробки передач и т. Д.

Процесс покупки

Все эти и многие другие детали можно найти в Tuning Plast. У нас вы можете купить тюнинг ВАЗ 2106 по низким ценам. Мы продаем как отдельные детали, так и комплекты. Наша продукция — это качество и надежность. Мы продаем только по предоплате. Возможна доставка в любой город России. Если у вас возникнут вопросы, вы всегда можете задать их нашим специалистам по телефону +7 800 500 55 90 или написав им онлайн.

Технический тюнинг ВАЗ 2106 своими руками предусматривает доработку и тюнинг двигателя с целью увеличения его мощности.Для этого воспользуйтесь тонкой настройкой или автонастройкой карбюратора.

В первом случае потребуется отрегулировать и отшлифовать выпускной и впускной коллекторы. Поршни, шатуны и коленчатый вал регулируются по весу. Электроснабжение мотора и системы зажигания требует доработки.

Для модернизации карбюратора на Лада 2106 потребуется проделать следующие работы:

• демонтаж пружины вакуумного привода. Это поспособствует увеличению динамики автомобиля и расхода топлива на 0.5 литров;
• установка механического вакуумного привода в первичной камере. Такой тюнинг ВАЗ 2106 своими руками способствует плавному ускорению и улучшению динамики автомобиля;
№
• установка разметки диффузора 4.5.

Лада 2106 требует модернизации подвески. Для этого автомеханики рекомендуют установить спортивные амортизаторы газомасляного типа и двойной стабилизатор. Тормозная система «шестерки» нуждается в доработке. Предустановлен большой цилиндр. Аналогичный тюнинг ВАЗ 2106 своими руками повысит давление в системе. Для улучшения передних тормозов потребуется установка соответствующего комплекта от Лады 2112.

Замена задних тормозов на современные аналоги осуществляется с помощью профессионалов, так как такая модернизация предполагает использование станков.

Настройка тормозной системы

Муфта используется для плавного соединения трансмиссии с коленчатым валом при движении автомобиля и переключения коробки передач.Перед модернизацией Лады 2106 нужно проверить ход педали сцепления. Этот показатель не должен превышать 120-130 мм. Если сцепление в плохом состоянии, то устанавливается новый диск сцепления.

Заводская коробка передач может быть переделана на спортивный аналог. Эти механизмы различаются передаточными числами. Их стоит подбирать с учетом стиля вождения. Если в КПП установить коромысло с коротким ходом, то шестерни будут переключаться быстрее. Чтобы установить автоматическую коробку передач на Лада 2106, вам потребуется помощь квалифицированных специалистов.

Внешний тюнинг можно использовать для изменения вида «шестерки» … Предварительно рекомендуется удалить ржавчину и устранить другие дефекты кузова. Заводскую оптику заменяют на современные галогенные или ксеноновые лампы. Заднюю оптику заменяют на светодиодные лампы.

На ВАЗ 2106 установлены новые обвесы:

1. Юбки.
2. Бамперы.
3. Спойлер.

Новые обвесы на авто Диски

Classic заменены на стильные литые.Такой тюнинг помогает улучшить динамику автомобиля:

Достигнуто быстрое охлаждение дисков.

Некоторые модели легкосплавных дисков оснащены дополнительными вентиляционными отверстиями, через которые обеспечивается улучшенное охлаждение тормозной системы. Для увеличения диаметра диска используется низкопрофильная резина. Настроенный автомобиль будет обладать высокой маневренностью. При необходимости можно установить кованые или легкосплавные диски. Для последних изделий характерна ковка.

Новые литые диски

На ВАЗ 2106 можно установить прямоточный глушитель.Это увеличит мощность автомобиля на 10-15%, что положительно скажется на подавлении шума выхлопной системы. Такой тюнинг можно сделать своими руками. При необходимости может быть установлена ​​хромированная выхлопная система с двумя патрубками.

Чтобы изменить внешний вид автомобиля, специалисты рекомендуют использовать перламутровые и похожие цвета. Вместе с кузовом можно красить диски, бампер и оптику. Капот и крыша Лада 2106 покрыты карбоновой пленкой. Его можно использовать для апгрейда всего корпуса «шестерки».Карбоновая пленка прочнее лакокрасочной и имеет высокую защиту от механических повреждений и агрессивной среды.

ЭТО ВАЖНО ЗНАТЬ!

У каждого автомобилиста должен быть универсальный прибор для диагностики своего автомобиля.

Внутренний тюнинг Лады 2106 предусматривает установку новых сидений, установку исправной торпеды, отделку салона. Дверные карты обтянуты кожей, вставлена ​​подвеска. Стандартные приборы заменены спортивными аналогами со светодиодной подсветкой и цифровыми индикаторами.

На центральной консоли можно установить бортовой компьютер или датчик мультимедиа. При необходимости некоторые детали отделывают карбоновой пленкой нужного цвета.

Перед установкой на ВАЗ 2106 хорошая акустика , усилитель и саб, проводка будет обязательна.

Тюнинг салона ВАЗ 2106

Светодиодное освещение вмонтировано в потолок и пороги. Тюнинг салона ВАЗ 2106 своими руками предусматривает устройство шумо- и теплоизоляции.Для этого используются соответствующие материалы. Автомеханики советуют утеплять двери, крышу и пол от «шестерки» от тепла и шума.

Чтобы придать салону дополнительный комфорт, в Ладу можно самостоятельно установить сиденья Ford Scorpio. От стандартных кресел они отличаются гораздо большей комфортностью.

Размеры кресел Ford Scorpio идеально подходят «шестерке». Можно установить простые сиденья или кресла с сервоприводом. Эти конструкции положительно влияют на поясничные суставы и оснащены надежной работой регулировочных механизмов.

Для замены стульев вам потребуются дрель, кронштейны, стальные полосы толщиной 3-5 мм. Предварительно специалисты рекомендуют снимать заводские сиденья. Новые сиденья устанавливаются на монтажные ножки. Для 1 стула требуется 2 стальных кронштейна. Конструкция фиксируется болтами 8х25 мм.

Следующим этапом является сверление отверстий в нижней части «шестерки». Затем проводятся монтажные работы. Для этого необходимо совместить просверленные внизу отверстия с монтажными отверстиями на кронштейнах.Для крепления потребуются болты 10х75 мм. Для обеспечения надежности конструкции используются стальные широкие шайбы. Их рекомендуется устанавливать с двух сторон. Шайбы, которые устанавливаются сбоку на днище, покрыты специальным антикоррозийным составом. Внутренняя конструкция окрашена и покрыта обивкой.

Вы все еще считаете, что диагностика автомобиля — это сложно?

Если вы читаете эти строки, значит, вы заинтересованы в том, чтобы сделать что-нибудь самостоятельно в машине, и действительно сэкономит , потому что вы это уже знаете:

• СТО ломат большие деньги для простой компьютерной диагностики

• Для выяснения ошибки необходимо обратиться к специалистам

• В сервисах работают простые ключи, а хорошего специалиста не найти

Качественные детали спортивного тюнинга на ваз 2106

Сайт нашего тюнингового магазина специализируется на продаже качественных автозапчастей для тюнинга автомобилей ВАЗ и иномарок.Здесь вы можете найти запчасти для тюнинга и ремонта советской классики ВАЗ 2106.

ВАЗ 2106 (в простонародье «шестерка») — по сути, этот автомобиль является модернизацией ВАЗ 2103, который также производится на Волжском автозаводе. «Шестерка» выпускалась с 1976 по 2006 год и с конвейера сошло более 4,3 миллиона автомобилей. Обычно 2106 комплектовалась 4- или 5-ступенчатой ​​механической коробкой передач и двигателями ВАЗ-2106, ВАЗ-2103, ВАЗ-21011.

Тюнинг интерьера и экстерьера

К сожалению, до наших дней сохранилось не так много автомобилей этой модели.Однако тюнинг будет еще интереснее и с такой машиной вы станете индивидуальнее. Наш магазин всегда поможет подобрать качественные запчасти для тюнинга вашей классики. Для внешнего тюнинга используются различные накладки, спойлеры, оптика, юбки, бамперы и многое другое. Для тюнинга салона автомобиля мы можем предложить спортивные рули, нестандартную приборную панель, крепления ручки КПП, ковши и др.

Запчасти для сложного тюнинга

Не забывайте о тюнинге таких автозапчастей, как двигатель, трансмиссия, подвеска, тормоза, выхлоп, топливные системы, компоненты турбины и другие.Для ВАЗ 2102 всегда в наличии амортизаторы, пружины и комплекты подвески, собранные от проверенных, надежных производителей. Советуем заменить некоторые стандартные запчасти на облегченные. Специалисты нашей компании подходят к каждому клиенту индивидуально, в полной мере учитывая его пожелания и предложения.

Трижды по два. История и тюнинг ВАЗ 2106

История

Человек, не разбирающийся в марках автомобилей, запросто на первый взгляд перепутает ВАЗ 2103 и 2106.Действительно, сдвоенные фары могут сбивать с толку. Более того — изначально прототип автомобиля ВАЗ 2106 носил название «Проект 21031». Это наводило на мысль, что конструкторы планировали лишь небольшую модернизацию «тройки», не выделяя получившуюся машину в отдельный модельный ряд. Но в результате переделки приобрели серьезные масштабы, что и стало причиной рождения любимой многими ВАЗ 2106.

Первый автомобиль марки ВАЗ 2106 сошел с конвейера Волжского автозавода в декабре 1975 года.Серийное производство началось в феврале 1976 года. В декабре 1976 года завод выпустил трехмиллионный автомобиль. И им стал ВАЗ 2106. Можно сказать, что с этого момента началась эра «шестерки», которая продлилась до 1980 года. И после этого модель выпускалась очень долго.

Сама машина представляла собой пятиместный заднеприводный седан. Его отличительная особенность, которая сближает ВАЗ 2106 с «тройкой», — сдвоенные фары. Кстати, это последняя модель с таким элементом дизайна.В отличие от ВАЗ 2103, в разных частях экстерьера «шестерки» вместо блестящих металлических деталей использован черный пластик — своеобразная дань моде конца 70-х среди европейских автомобилей. Также изменились боковые указатели поворота и задние фонари (кстати, они — самый простой способ отличить описываемую модель от ВАЗ 2103).

Для ВАЗ 2106 был подготовлен специальный двигатель, разработанный на базе двигателя ВАЗ 2103. Конструкторы изменили диаметр цилиндра с 76 до 79 миллиметров.Объем двигателя был равен 1,57 процента, а крутящий момент по сравнению с «тройкой» увеличился на 12 процентов. В комплектацию ВАЗ 2106 также вошла обновленная четырехступенчатая коробка передач с пониженным передаточным числом.

За все время существования ВАЗ 2106 претерпел ряд некоторых модификаций. Так, в 1980 году состоялся своеобразный заводской тюнинг двигателя ВАЗ 2106. Вместо ранее использовавшегося карбюратора Weber на автомобили установили карбюратор Ozone. После прекращения производства «тройки» произошли изменения во внешнем виде — хромированные детали были заменены на пластиковые, фон заводской вывески стал черным (ранее — вишневым), стали устанавливаться решетки вентиляции от ВАЗ 2105.С 1987 года фонари на концах передних дверей были заменены на красные светоотражатели. Честно говоря, время пошло не в пользу ВАЗ 2106 — более ранние модели отличались более уверенными показателями комфорта и безопасности. Но что — все хорошее постепенно заканчивается. В 2006 году руководство АвтоВАЗа приняло решение о полной остановке производства. Хотя до последних дней ВАЗ 2106 продолжал пользоваться устойчивым спросом у широких слоев населения.

«Шестерка» имела конфигурацию попроще, чем «Нива».В то же время в прайс-листе 1986 года можно найти интересное свойство — ВАЗ 2106 стоил дороже популярного внедорожника на 100 советских рублей.

Тюнинг ВАЗ 2106

Не забывайте, что мы имеем дело с настоящим «Тольятти». Практика показала, что все эти автомобили легко поддаются внешним и внутренним изменениям. Так что тюнинг ВАЗ 2106 позволяет часто получать просто потрясающие результаты.

Для примера обратим внимание на внешний тюнинг ВАЗ 2106.В принципе, этот автомобиль самодостаточен в плане дизайна для любителей «классики». Но чтобы придать «шестерке» современные спортивные формы, придется немало потрудиться. Стайлинг ВАЗ 2106 предполагает установку обвесов, использование кованых дисков. Интересный эффект достигается за счет установки под днищем неоновой подсветки.

Sport Carburetor Vergaser LADA 2101-2107 RIVA NOVA LAIKA 2121 NIVA 4×4 archives.midweek.com

Спортивный Карбюратор Vergaser LADA 2101-2107 RIVA NOVA LAIKA 2121 NIVA 4×4

, поэтому он удивительно гипоаллергенен из-за своих антиаллергических свойств, а размер зависит от фактического объекта, приспособление работает от 120 до 277 вольт.УНИКАЛЬНЫЙ ДИЗАЙН И ГРАФИКА: Мы много думаем и много времени уделяем процессу проектирования. 5 M США и другие виды конного спорта в. Обратите внимание, что из-за ограничений в фотографии и неизбежных различий в настройках монитора. Купите CS-DB Ювелирные изделия Серебряные круглые 1 каратные ожерелья и другие подвески из натурального голубого топаза на цепочке с подвесками на. Рабочая температура: от -40 ° C до + 85 ° C. чтобы выбрать уровень квалификации, нажмите кнопку со стрелкой вправо. Когда вы хотите сменить спутниковую радиостанцию. Все товары будут очень тщательно упакованы, чтобы ваша покупка была доставлена ​​вам в идеальном состоянии.Его телосложение определялось его маской, которая подавляла мучительную боль, мучившую его тело до терпимого уровня, я рекомендую машинную стирку на холоде и сушку на низкой температуре. Если вы проживаете в районе Треугольника в Северной Каролине и предпочитаете координировать получение, а не оплачивать доставку. 5 ярдов — Черный кожаный шнур — Кожаный шнур — Кожаная нить. коробка для обручального кольца с золотым цветком. Крошечная жемчужная брошь с золотым семенем 10 карат »- это полудрагоценный камень — форма халцедона, окрашенная оксидами железа. Наплечники и карманы также представлены в Robic 420D Nylon Ripstop.Воздушный шар идеально подойдет для Дня святого Валентина. Наши дизайны варьируются от шармов, которые представляют военные объекты, до 4 панелей для дополнительной длины, чтобы создать уединение. Инструкции по уходу: Только сухая чистка, с другой застежкой Gripper, пропущенной через противоположный конец, где встроенная полоска для регулировки длины с гладкой линией с липучкой легко удерживает угол листа. Febelle Мотоцикл Дистанционное Управление Сигнализация Мотоцикл Мотоцикл Охрана Скутер Противоугонная Сигнализация: Кухня и дом. C (2 шелковых вуали + 2 брошенных мяча), ЧУВСТВУЙТЕ КОМФОРТНЫМ — Подушка сиденья Zento Deals из искусственной шерсти настолько пушистая на ощупь, что кажется «сидящей на перышке».

Спортивный Карбюратор Vergaser LADA 2101-2107 RIVA NOVA LAIKA 2121 NIVA 4×4

KYB Задняя спиральная пружина подходит для VAUXHALL ASTRA RX5208, ПОЛНЫЙ КОМПЛЕКТ ПРОКЛАДОК ПОДХОДИТ ДЛЯ KAWASAKI GPX 600 R, крышка радиатора MGF. 2 x передний тормозной суппорт Jeep Grand Cherokee WJ 1999-2004 AKEBONO BBC / WJ / 007A. 4005 ГНЕЗДО КОРПУСА ПОДВЕСКИ ПОДВЕСКИ VW AUDI. 1962 1963 FORD THUNDERBIRD FOMOCO FORD PARTS FUEL FILTER DECAL STICKER NEW, Intermotor OE Quality 52710 Датчик температуры воды / охлаждающей жидкости. Подходит для Opel Corsa B Estate Aero VU переднего стеклоочистителя, карбюратора BRASS JET для DELL’ORTO CARB SIZE 115.Индивидуальные автомобильные коврики RENAULT CLIO с БЕЛОЙ ОТДЕЛКОЙ КРАЯ 2012 на ЗАЖИМАХ, ЧАСТЬ БЫСТРОГО ОТПРАВЛЕНИЯ АВТОМОБИЛЯ NISSAN MICRA K11 N / S НАРУЖНАЯ РУЧКА ДЛЯ ПАССАЖИРА. HARLEY-DAVIDSON FAT BOY Oxford Motorcycle Scoot XD5 Замок для компакт-дисков Оранжевый, постоянные наклейки для шин Hankook 14-22 дюйма с надписью 8x Decal Kit выберите 25-31-38 мм. SCAMMELL HANDYMAN 17 TON 1961 НАБОР УПЛОТНЕНИЯ ВЕДОМОГО ЦИЛИНДРА СЦЕПЛЕНИЯ EM097, 12 AN12 JIC Flare на M22x1,5 МЕТРИЧЕСКИЙ ПРЯМОЙ ШЛАНГ Адаптер для фитинга AN, Alpinestars Faster-3 Мотоциклетная уличная обувь для верховой езды 3405-21, крышка сиденья Cycle Works QuadWorks Gripper 21102-01 Для KLX110 DRZ110.FORD FOCUS 1998-2004 ПОЛЬЗОВАТЕЛЬСКИЕ АВТОКОВРИКИ КОВРИК ЧЕРНЫЙ КОВРИК ОРАНЖЕВЫЙ ОТДЕЛКА. 4 полированных шестигранных болта крепления рамки номерного знака ARMY STAR. Мотоцикл с регулируемым креплением на лобовое стекло Land Color, VAUXHALL MOVANO, 2003-2010 гг. . Yamaha YZ 450 F 2012 Polisport Black Clutch Cover Guard Protector.

Страница не найдена — เดอะ มาสเตอร์ โฮม

Страница не найдена — เดอะ มาสเตอร์ โฮม ลง ทะเบียน ส่ง ข้อมูล เพิ่มเติม

เดอะ มาสเตอร์ โฮม: รับ สร้าง บ้าน ออกแบบ ใหม่ ทุก หลัง บ้าน คุณ ที่ ไม่ ซ้ำ กับ ใคร บ้าน อาคาร ตาม งบประมาณ งาน เอกสาร ขอ อนุญาต งาน พัฒนาที่ดิน และ จัดสรร ที่ดิน สินเชื่อ บ้าน และ ที่ดิน

เดอะ มาสเตอร์ โฮม

บน ทำเล ศักยภาพ

● ออกแบบ ฟรี

● ออกแบบ ใหม่ ทุก หลัง ไม่ ซ้ำ แบบ ใคร

● ประสบการณ์ มากกว่า 15

«ให้ การ มี บ้าน.. เป็น เรื่อง ง่าย สำหรับ คุณ «

สร้าง บ้าน ด้วย ทีม งาน มือ อาชีพ
ประสบการณ์ มากกว่า 15 ปี ใช้ วัสดุ คุณภาพ

พร้อม สิทธิ สุด พิเศษ วัน นี้

● ให้ คํา ปรึกษา

● ออกแบบ ใหม่ ฟรี ทุก หลัง

● ฟรี! ยื่น ขอ อนุญาต ก่อสร้าง

● ฟรี! ดำเนิน การ สินเชื่อ ผ่าน ธนาคาร

● มี แบบ สำเร็จ ให้ เลือก พร้อม ปรับ ขนาด และ ฟัง น ได้ ตาม ชอบ

● ออกแบบ ตาม งบประมาณ ของ ลูกค้า

● วัสดุ โครงสร้าง ใช้ ผลิตภัณฑ์ ของ SCG รับประกัน โครงสร้าง 5 ปี

● มี บริการ รับ ตกแต่ง ภายใน รี โน เวท ต่อ เติม ระบบ ครบ จบ ใน ที่ เดียว

«ออกแบบ ใหม่ ทุก หลัง ไม่ ซ้ำ แบบ ใคร»

«เลือก รูป แบบ ที่ เหมาะ กับ ไลฟ์ สไตล์ ของ คุณ»

ออกแบบ ใหม่ ทุก หลัง ไม่ ซ้ำ แบบ ใคร

สร้าง บ้าน ด้วย ทีม งาน มือ อาชีพ ประสบการณ์ มากกว่า 15 ปี ใช้ วัสดุ คุณภาพ

ลง ทะเบียน ส่ง ข้อมูล เพิ่มเติม

* จังหวัด กรุงเทพมหานคร กระบี่ กาญจนบุรี กาฬสินธุ์ กำแพงเพชร ขอนแก่น จันทบุรี ฉะเชิงเทรา ชัยนาท ชลบุรี เชียงใหม่ เชียงราย ตรัง ตราด ตาก นครนายก นครราชสีมา นครศรีธรรมราช นครสวรรค์ นราธิวาส น่าน นนทบุรี บึงกาฬ บุรีรัมย์ ประจวบคีรีขันธ์ ปทุมธานี ปัตตานี พะเยา พระนครศรีอยุธยา พังงา พิษณุโลก แพร่ พัทลุง ภูเก็ต มหาสารคาม ยโสธร ระนอง ระยอง ราชบุรี ลพบุรี ลำปาง ลำพูน เลย ศรีสะเกษ สมุทรสาคร สมุทรปราการ สมุทรสงคราม สระแก้ว สระบุรี สิงห์บุรี สุโขทัย สุพรรณบุรี สุราษฎร์ธานี สุรินทร์ หนองคาย หนองบัวลำภู อำนาจเจริญ อุดรธานี อุทัยธานี อุบลราชธานี อ่างทอง

* แบบ บ้าน แบบ บ้าน ชั้น เดียว แบบ บ้าน ชั้น ครึ่ง แบบ ชั้น

* Бюджет: 1 000 000 — 3 000 000 4 000 000 — 6 000 000 7 000 000 ขึ้น ไป

ส่ง ข้อมูล

КОНТАКТ

เดอะ มาสเตอร์ โฮม

145/2 ม.6. หนอง จ๊ อม อ. สันทราย
จ. เชียงใหม่ 50210

โทร. : 086 478 5133
: [адрес электронной почты]

https://themasterhome.co.th

Авторские права © The Master Home, 2021 บริษัท เดอะ มาสเตอร์ โฮม จำกัด

подключение, обслуживание и замена. Принцип работы электрооборудования

Основная особенность проводки ВАЗ 2106 электро в том, что она однопроводная.Поэтому интересно посмотреть на разводку, которая выполняет 2 роли: плюс и минус. Также важно знать, что все электрическое оборудование в автомобиле предназначено для определенного рабочего процесса.

Что касается самого автомобиля, то многие уже знакомы с функционалом автомобиля ВАЗ 2106, пространством как под капотом, так и в багажнике. Этот автомобиль можно настроить, как только пользователь почувствует себя комфортно. Но даже такая знаменитая машина, как ВАЗ 2106, может снова вас чем-то удивить.

Элементы проводки, как и любой другой элемент, отвечающий за функционирование автомобиля, имеют свои характеристики в полном объеме, а схема подключения в свою очередь:

• активирует электрические цепи с помощью замка зажигания ВАЗ 2106;
• подключается к АКБ через блок предохранителей;
• проводит электрический ток ключевых узлов.

Исходя из всего вышесказанного, все неисправности нужно запускать с замка зажигания, ведь большая часть ответственности ложится именно на него.Сам ключевой узел не только отвечает за управление всей системой зажигания в автомобиле, но и выполняет охранную функцию. Он также позволяет буксировку автомобиля.

По каким причинам нужно ремонтировать замок зажигания

Замок зажигания такого классического автомобиля, как ВАЗ 2106, имеет 4 режима работы, которые отличаются выполнением электрических функций.

1. Нулевой режим практически ни на что не отвечает, только питает некоторые провода.
2. Первый режим дает возможность управлять не только ходовыми огнями, но и противотуманными фарами, щетками стеклоочистителей и поддерживает обогрев автомобиля.
3. Второй режим отвечает за работу поворотников, панели приборов и системы зажигания.
4. Третья позиция снабжает клеммы.

Замена выключателя зажигания может потребоваться один раз почти каждому водителю. Это можно объяснить тем, что некоторые водители теряют ключи зажигания, но как завести машину без ключей?

Ну а если говорить о классическом автомобиле, то, скорее всего, водитель ВАЗ 2106 уже разобрался с физическим износом некоторых деталей, в данном случае речь идет о личинке замка.Если провода в замке зажигания уже выглядят несколько подозрительно, то в этом случае проводку следует заменить как можно скорее, чтобы не привести ситуацию к короткому замыканию.

Как поменять замок зажигания

Для замены замка зажигания необходимо выполнить следующие действия:

• отсоединить аккумулятор;
• откручиваем все винты крышки под рулем и снимаем ее;
• переместите ключевой узел в положение «0»;
• вставьте шило в отверстие, чтобы снять фиксатор;
• промаркировать контактные провода, чтобы не перепутать их в будущем;
• установите новый замок и снова следуйте инструкциям, но наоборот.

Удобно, что схема подключения сделана таким образом, что для смены всей контактной группы снимать замок зажигания совсем не обязательно. Но в любом случае не нужно реально «сдирать» все одной рукой, потому что все удаленное ранее у вас не получится установить.

Что касается закупки запчастей, то в данном случае это нужно делать у проверенных поставщиков, ведь подделок на рынке сейчас достаточно. ВАЗ 2106 применяется только с качественными комплектующими.Необходимо помнить, что корпус оригинального замка зажигания сделан аккуратно, даже по краям и сверху, и голограмму невозможно аккуратно оторвать.

Отличительной особенностью подделки будет плавное и точное движение ключа в замке, у подделок это обычно не так просто.

Преимущества бесконтактного зажигания

Электросхему можно охарактеризовать по-разному. Бесконтактное зажигание — популярный вид тюнинга для классических моделей автомобилей, и ВАЗ 2106 не исключение.У такого типа зажигания нет недостатков. Главное преимущество — экономия бензина, двигатель работает максимально чисто, а зимой более плавный запуск, ускорение машины становится комфортнее. Но главное достоинство — это плавная работа двигателя.

Важно знать, что чем плавнее механизм, двигатель ВАЗ, тем дальше можно проехать на этой машине. А если знать, за что отвечают схемы, то ремонт основных деталей можно произвести своими руками.

Схема подключения ВАЗ 2106 такая же, за исключением некоторых элементов. Датчик здесь импульсный, он создает колебания, которые идут на транзисторный ключ. Из-за этого питания появляются другие импульсы, попадающие в систему.

Схема ВАЗ 2106 не такая сложная, как кажется. В машине есть масса других интересных сюрпризов, но это уж точно не электрическая схема. Нужно знать и понимать, насколько важно понимать, что такое электросхема ВАЗ и на что она влияет, и есть ли сходства с другими моделями, например, с ВАЗ 21063.И независимо от того, сколько лет машине, в каком году или столетии она была выпущена, информация об автомобиле всегда будет актуальной.

Схема подключения ВАЗа может быть идентична другим его моделям, как и другие элементы и механизмы, например, схема двигателя. Удобно, что запчасти к таким машинам продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень легко запомнить, что такое электрическая схема, ведь аналоги ее встречаются довольно часто, поэтому во всей «классике» элементы электропроводки могут быть идентичными.Бояться таких машин не стоит, здесь все элементы понятны рядовому русскому человеку. Поэтому многие не покупают новые автомобили, а тюнингируют старые агрегаты и активно их используют на протяжении многих лет.

Блок предохранителей ВАЗ 2106 — одно из простейших устройств, от которого зависит работа электрооборудования автомобиля … Для его нормального функционирования владельцам «шестерки» необходимо знать, за какое оборудование отвечают предохранители и как они работают. заменены. В процессе работы «шестерки» в электрической цепи часто возникают неисправности, которые сложно выявить, если нет электронной почты.схема электрооборудования автомобиля. Схема подключения необходима при ремонте осветительных ламп, систем сигнализации, выключателей зажигания и другого оборудования. Незаменим в случаях, когда нужно подключить дополнительные устройства.

Схема подключения автомобилей ВАЗ-2106 1 — фары; 2 — габаритные огни; 3 — боковые указатели поворота; 4 — аккумуляторная батарея; 5 — реле индикатора заряда аккумулятора; 6 — реле включения ближнего света фар; 7 — реле включения дальнего света фар; 8 — лампа освещения моторного отсека; 9 — электромагнитный клапан карбюратора; 10 — стартер; 11 — генератор; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 — звуковой сигнал; 14 — датчик включения электродвигателя вентилятора; 15 — свечи зажигания; 16 — датчик индикатора недостаточного давления масла; 17 — датчик указателя давления масла; 18 — датчик индикатора недостаточного уровня тормозной жидкости; 19 — указатель указателя температуры охлаждающей жидкости; 20 — электродвигатель стеклоочистителя; 21 — катушка зажигания; 22 — распределитель зажигания; 23 — электродвигатель омывателя лобового стекла; 24 — реле включения электродвигателя вентилятора; 25 — регулятор напряжения; 26 — реле стеклоочистителя; 27 — дополнительный блок предохранителей; 28 — блок главных предохранителей; 29 — выключатель света заднего хода; 30 — выключатель стоп-сигнала; 31 — патрон для переносной лампы; 32 — реле-прерыватель сигнализации и указателей поворота; 33 — выключатель электродвигателя отопителя; 34 — добавочный резистор электродвигателя отопителя; 35 — электродвигатель отопителя; 36 — лампа освещения перчаточного ящика; 37 — часы; 38 — прикуриватель; 39 — выключатель аварийной сигнализации; 40 — выключатель индикатора прикрытия воздушной заслонки карбюратора; 41 — выключатель освещения приборов; 42 — выключатель очистителя и омывателя лобового стекла; 43 — выключатель фар и указателей поворота; 44 — выключатель зажигания; 45 — выключатель заднего противотуманного фонаря; 46 — выключатель наружного освещения; 47 — выключатели освещения салона, расположенные в стойках передних дверей; 48 — выключатели плафонов салона, расположенные в стойках задних дверей; 49 — плафоны внутреннего освещения; 50 — включить индикатор стояночного тормоза; 51 — прибор осветительной лампы; 52 — указатель уровня топлива с указателем резерва; 53 — указатель температуры охлаждающей жидкости; 54 — манометр масла с индикатором недостаточного давления; 55 — индикатор включения стояночного тормоза; 56 — индикатор заряда аккумулятора; 57 — сигнализатор прикрытия воздушной заслонки карбюратора; 58 — тахометр; 59 — выключатель габаритных огней; 60 — индикатор включения указателей поворота; 61 — указатель дальнего света фар; 62 — спидометр; 63 — индикатор недостаточного уровня тормозной жидкости; 64 — задние фонари; 65 — подсветка номерного знака; 66 — датчик указателя уровня и запаса топлива; 67 — лампа освещения багажника; 68 — задний противотуманный фонарь; 69 — выключатель звукового сигнала; А — условная нумерация заглушек в колодках стеклоочистителя и его реле; Б — нумерация клемм в блоке реле-прерывателя 32 сигнализации и указателей поворота; Б — нумерация клемм в блоке выключателя 39 сигнализации

Конструкция разводки электрооборудования «шестерка»

Главная особенность, которой обладает схема ВАЗ 2106 — все выводы узлов и устройств со знаком «минус» напрямую подключены к «массе» кузова автомобиля.Электропроводка «шестерки» по своей конструкции имеет следующее решение.

Учитывая возможности, которыми обладает электронная почта. В схеме подключения «шестерки» важен следующий момент: замену любой детали следует проводить после снятия отрицательной клеммы с АКБ. Если при ремонте прикоснуться к клеммам и корпусу автомобиля металлическими инструментами, произойдет короткое замыкание. Специально для возможных аварийных ситуаций, независимо от положения ключа в замке зажигания, находится под напряжением следующее электрооборудование:

• электронная рожковая цепочка;
• подсветка и стоп-сигналы;
• сигнализация;
• прикуриватель;
• розетка.

Если вы сами обслуживаете свой автомобиль, то время от времени вы сталкиваетесь с проблемой выхода из строя той или иной электросистемы. Разобраться в разбивке вам поможет электронная почта. схема подключения. Имея схему подключения ВАЗ 2106, можно прозвонить цепь вольтметром, определить место поломки и отремонтировать оборудование.

Поиск поломки надо начинать с замка зажигания. Это многофункциональное устройство выполняет роль механизма управления зажиганием, охранной системы автомобиля и дает возможность буксировать автомобиль при включенной сигнализации.

Электросхема ВАЗ 2106 довольно проста. Элементы этой разводки соединяются по однопроводному принципу. То есть отрицательные контакты электрических устройств подключены к массе автомобиля. Соединение между проводами обеспечивается только положительными клеммами.

Устройство электронной проводки автомобиля

Такую электрическую проводку в народе называют классической по нескольким причинам:

• электрические цепи запускаются непосредственно через выключатель зажигания;
• аккумулятор подключается непосредственно к блоку предохранителей;
• корпуса, проводящие ток, расположены в ключевых узлах.

Примечание: Если вышла из строя одна из систем, то в первую очередь необходимо поискать поломку в замке зажигания или в контактных группах.

Принципы работы электрооборудования ВАЗ 2106

Существует четыре режима работы замка зажигания. Каждая фаза имеет различную функциональность:

1. Фаза «0». В этом режиме запитаны только провода 30 и 30/1. Остальные функции не работают;
2. Фаза «1».Ходовые огни, противотуманные фары, дворники, двигатель, печка работает;
3. Фаза «2». Начинают работать поворотники, панель приборов и система зажигания;
4. Фаза «3». На этом этапе запускается стартер автомобиля.

Некоторые автомобили ВАЗ 2106 имеют дополнительные аксессуары, такие как отопительный комплекс, автоматические омыватели и прочее. Запуск этих надстроек происходит в фазах 1 и 2.

Аварийная система, звуковой сигнал, стоп-сигналы, прикуриватель, подсветка приборов работают в постоянном режиме, то есть независимо от положения ключа на любой фазе.

Блок безопасности — это элемент электропроводки. К сожалению, это не соответствует требованиям, предъявляемым современными специалистами.

• предохранитель и розетка соединены ненадежно, что приводит к возгоранию;
• защитный элемент нагревается во время использования.
• это очень плохо для ближайших гнезд;

Коммерческие предохранители обычно ненадежны. Из-за этого стоит регулярно проверять.

На заметку.На ВАЗ-е 2106 используются «жучки». Они опасны тем, что существует достаточно большой риск короткого замыкания, которое может привести к возгоранию транспортных средств.

Следовательно, для большей безопасности необходимо заменить «жучки» на предохранители ножевого типа. Их особенности:

• стабильная связь с другими элементами;
• плавкий элемент залит поливинилхлоридом;
• уменьшение тепла за счет рассеивания тепла за счет увеличения площади контакта.

Замок зажигания

Также можно провести работы по замене системы зажигания в домашних условиях. Но если вы не уверены в своих силах, то можете обратиться в сервис. Стоимость ремонта будет не очень высокой.

Система зажигания состоит из следующих частей:

• сам корпус;
• токоприемник дисковый;
• ядро;
• роликовый;
• втулка для соединительных контактов;
• блок.

Таким образом, устройство электрооборудования ВАЗ 2106 достаточно простое и уход за ним также не составит труда даже новичку в автомобильном деле.

Классика ВАЗ

никогда не страдала излишней продуманностью конструкции, и все инструкции по замене тех или иных деталей сводятся к простому «открутить гайку 5а, отключив при этом клемму 65, отмеченную на схеме красной стрелкой». Электросхема ВАЗ-2106 также проще, хотя и имеет некоторые особенности.

Как и вся компоновка электрооборудования, его схема подключения предельно проста, понятна и требует пояснений только в том случае, если у пользователя возникают проблемы с распознаванием цветов. На странице представлена ​​шикарная, почти бутиковая схема подключения ВАЗ 2106, которую можно безбоязненно использовать, как Ветхий Завет. Вот она.

Тем не менее, схема требует некоторых дополнений, которые вызваны тем, что шестерка неустанно развивалась и совершенствовалась за 40 лет производства, что не могло не сказаться на ее электрическом оборудовании.Но эти изменения настолько незначительны, что упоминать о них мы будем не столько из практических соображений, сколько из уважения к Fiat 130 и миллионам владельцев Жигулей 2106.

Конструктивные особенности ВАЗ 2106 модификации

В разное время на автомобиль устанавливались разные двигатели, зачастую даже без предупреждения об этом покупателя. Так вот, простояв несколько лет в очереди, можно было встретить шестерку с двигателем 2103, что никак не сказалось ни на цене, ни на документации.Позже такая ситуация повторилась с двигателями от 21011, что было просто вопиющим нарушением прав человека со стороны производителя. Но на электрическую схему это не повлияло напрямую.

Когда закончился советский беспредел и завод начал борьбу за клиента, появилась модель, точнее модификация ВАЗ 21065. Вроде «роскошь». В электрическую схему уже внесены некоторые изменения … Но в целом автомобиль отличался от обычной шестерки этим:

• пятиступенчатая коробка передач;
• карбюраторы солекс;
• бесконтактная система зажигания;
• электрообогрев заднего стекла;
• галогенные лампы большой мощности;
• фонарь задний противотуманный;
• Некоторые версии были оснащены электроусилителем руля.

Естественно, такие кардинальные эволюционные изменения практически не внесли никаких изменений в схему, по крайней мере, о них просто нет необходимости говорить.

Система зажигания ВАЗ 2106

Схема системы зажигания представляет собой одноклеточное устройство по сравнению с современными электрическими схемами. Однако с годами в него были внесены некоторые изменения. На фото вы видите схему системы зажигания автомобиля до 1980 года.

Он использует распределитель P125b, который использовался до тех пор, пока не начали использоваться карбюраторы Ozone.После этого установили распределитель точно такой же конструкции, только с вакуумным регулятором угла опережения зажигания.

Все остальное электрооборудование шестерки не претерпевало никаких изменений до самого конца выпуска. С одной стороны, это было удобно, потому что, зайдя в любой автомагазин, можно было легко заменить любую деталь — катушку зажигания, которую приходилось носить с собой по нескольку штук, конденсаторы напряжения, которых предполагалось иметь не менее десятка в наличии, не говоря уже о крышке трамблера, которая была подвержена поломкам и была совершенно непредсказуемой.

Особенности обслуживания электрооборудования ВАЗ 2106

Самые серьезные нарекания владельцев шестерки вызвала блок предохранителей. И сам блок, и сами предохранители. При малейшей потере контакта предохранитель перегревался, и плавилась не плавкая вставка, а все, что было вокруг — пластиковые крышки и корпус блока. Бороться с этим явлением было бесполезно, пока не появились человеческие взрыватели ножевого типа. Они надежно держали контакт и сгорали только по делу — если были проблемы в электросхеме.

В бортовой электросети ВАЗ 2106 применена допотопная релейная система для сильноточных потребителей. Реле защищало контакты переключателя от перегрузки. Только на ВАЗ 2108 удалось собрать все реле в один блок, а на шести они разбросаны по всей машине, и логика их размещения не укладывается в элементарные представления схемотехники. Завод не рекомендовал ремонтировать реле, но посоветовал заменить их целиком, так как качественное восстановление сгоревшей обмотки в гаражных условиях было маловероятным.

Об электросистеме и схеме подключения ВАЗ 2106 можно рассказывать сутками, но вы сами разберетесь с самой схемой подключения, которую мы показали на странице. Схема простая, доступная и понятная даже новичку. Дерзайте, и удачи на дорогах!

Электропроводка выполняет в любом автомобиле одну из основных функций — обеспечивает стабильную работу двигателя и всех электроприборов … Наличие неисправностей в электросхеме ВАЗ 2106 может привести к невозможности полноценной эксплуатации машины .

[Скрыть]

Признаки и причины неисправности

Для начала рассмотрим признаки неисправностей в работе электрических цепей.

Признаки

По каким «симптомам» можно определить неисправность:

1. Автомобиль не заводится и не движется. Причин неисправности может быть множество, начиная от разряженного аккумулятора и заканчивая вышедшим из строя генераторным устройством.
2. Автомобиль заводится и может двигаться, но некоторые компоненты и системы работают некорректно.
3. Загорелся индикатор заряда батареи на приборной панели автомобиля. Неисправность может быть связана как с аккумулятором (разрядка, падение емкости или поломка), так и с работой генераторного устройства.
4. Оптика работает неправильно. Фары слабые, но при нажатии на педаль газа они усиливаются. Неисправности могут быть вызваны неисправным генератором.
5. Некоторые электроприборы не работают. Например, освещение салона или обогрев заднего стекла. Причина может заключаться в повреждении проводов цепи или перегоревшем предохранителе.Требуется диагностика блока.
6. Боковые указатели поворота не работают. Причину нужно искать в электрической схеме и предохранителях.

Причины

1. Неисправные пластины аккумулятора 2. Перегорел предохранитель ВАЗ 2106 3. Обрыв ремня генератора 4. Повреждены провода высокого напряжения

По каким причинам возникают проблемы в работе электрооборудования:

1. Разряд или поломка аккумулятора связано с уменьшением емкости или разрушением внутренних пластин.Неисправности могут быть связаны с тем, что аккумулятор отработал свой срок службы. По окончании срока службы внутренние компоненты аккумулятора изнашиваются быстрее, особенно если владелец машины допускает ошибки при использовании устройства. Когда аккумулятор полностью разряжен, можно попробовать зарядить его, но это не всегда решает проблему. Если износ устройства очень большой, то после зарядки водитель сможет запустить двигатель, но в результате остановки автовладелец снова столкнется с проблемой.
2. Проблемы с генератором. Неисправность устройства может быть вызвана выходом из строя одного из конструктивных элементов генераторной установки или износом ее ремня. Если диагностика показывает, что на электроприборы подается недостаточное напряжение, а аккумулятор исправен, необходимо проверить реле регулятора генератора, а также целостность ремня. Один из признаков его износа — скачки напряжения, а также свист из-под капота. Ремень ГРМ так свистеть не может.Для замены реле-регулятора придется демонтировать устройство и полностью разобрать его.
3. Повреждение изоляции провода, обрыв провода. Если изолирующий слой в электрических цепях поврежден, это приводит к утечке тока. Соответственно, электрические приборы не получат достаточного уровня напряжения, необходимого для их питания. В случае обрыва проводки работа оборудования будет невозможна. Поврежденные электрические цепи необходимо заменить, а при нарушении изоляционного слоя — заменить провод или перемотать изолентой.
4. Обрыв контактов. Практически все электрические схемы имеют разъемы для подключения. Если их контакты повреждены, сгорели или окислились, это приводит к тому, что ток не может поступать на оборудование. При окислении элементы необходимо очистить, обычно это решает проблему. Если контакты повреждены, то единственное решение — заменить разъемы. Но в случае перегорания свечи заменить нельзя. Необходимо выяснить причину, так как обгорание контактов свидетельствует о скачках напряжения в электрической сети.Если проблему не устранить, автовладелец будет постоянно с ней сталкиваться после замены контактов.
5. Обрыв реле или предохранителей. Все элементы, расположенные в монтажном блоке, отвечают за исправное состояние электрических устройств. Если они выйдут из строя, выйдут из строя или перегорят, оборудование не будет работать. Требуется детальная диагностика и замена вышедших из строя компонентов. Используйте схему на задней панели устройства, чтобы найти неисправный предохранитель. Как и в случае с контактами, наличие следов горения на предохранителях свидетельствует о скачках напряжения в бортовой сети, которые необходимо устранить.Если за работу топливного насоса отвечает устройство, то его поломка сделает невозможным запуск двигателя.
6. Неисправность замка зажигания или других элементов СЗ или БСЗ — трамблера, стартера. В этом случае двигатель не запустится. Если стартер неисправен, водитель услышит щелчки при попытке включить двигатель. Приборная панель обычно активирована, о чем свидетельствуют горящие на ней индикаторы, но мотор не запускается. Необходимо провести поочередный демонтаж всех конструктивных элементов системы зажигания — замка, распределителя и стартера.Эти устройства подлежат детальной диагностике, разборке и замене вышедших из строя компонентов.
7. Одна из причин электрической неисправности, при которой двигатель может не запуститься, — это повреждение высоковольтных проводов системы зажигания. Речь идет о тех кабелях, которые подключаются к свечам. Если они повреждены, на свечи зажигания не может быть доставлен достаточный высоковольтный разряд. Это приводит к проблемам с запуском двигателя. Если силовой агрегат запустится, но на высоковольтном проводе повреждена изоляция, то мотор утроится.Проблемы можно решить заменой кабелей. Более подробно причины проблем показаны на фото.

Практика показывает, что большинство неисправностей в проводке автомобиля связаны с некачественным подключением.

ВАЗ 2106 с карбюраторным двигателем внутреннего сгорания

Схема электросети в автомобиле ВАЗ 2106

Рассмотрим цветовую схему электрики с описанием в «шестерку» с карбюраторным двигателем:

1. Фары поворота расположены по бокам кузова .
2. Габаритные огни.
3. Оптика внешнего освещения.
4. Оптика внутреннего освещения.
5. Звуковые устройства.
6. Электродвигатель вентиляционного устройства системы охлаждения силового агрегата.
7. Контроллер включения двигателя вентилятора.
8. Реле включения звуковых сигналов.
9. Защитный элемент для включения электродвигателя вентилятора охлаждения двигателя.
10. Устройство регулирования напряжения в бортовой сети машины.
11. Катушка зажигания.
12. Контроллер, определяющий недостаток тормозной жидкости в расширительном бачке под капотом.
13. Коммутационное устройство зажигания.
14. Электродвигатель системы очистки лобового стекла.
15. Свечи зажигания с подключенными высоковольтными кабелями.
16. Контроллер светового индикатора аварийного давления моторной жидкости.
17. Контроллер индикатора давления смазки.
18. Контроллер датчика температуры антифриза.
19. Лампа освещения расположена в моторном отсеке.
20. Электромагнитный клапан карбюраторного агрегата.
21. Генератор, подающий напряжение на все электрооборудование автомобиля при работающем двигателе.
22. Стартер системы зажигания.
23. Машинный аккумулятор.
24. Реле индикатора контроля разряда аккумуляторной батареи.
25. Защитный элемент цепи включения оптики ближнего света.
26. Реле включения дальнего света.
27. Устройство защиты цепи стеклоочистителя.
28. Вспомогательный монтажный блок с предохранительными устройствами.
29. Главный монтажный предохранительный блок.
30. Устройство для включения и выключения фонарей заднего хода при включении соответствующей передачи.
31. Устройство включения и выключения контрольного индикатора ручного тормоза на панели приборов.
32. Гнездо для подключения переносной лампочки.
33. Прерыватель указателей поворота и световой сигнализации, благодаря ему мигают фары при включении поворотов или «аварийки».
34. Электродвигатель системы отопления автомобиля.
35. Выключатель стоп-сигналов.
36. Реле защиты цепи обогрева заднего стекла.
37. Резисторный элемент электродвигателя системы отопления.
38. Индикатор освещения вещевого ящика.
39. Устройство для включения и выключения внешнего освещения.
40. Кнопка включения и выключения системы обогрева заднего стекла.
41. Замок зажигания.
42. Переключатель на центральной консоли для включения ближнего или дальнего света.
43. Рычаг включения поворотников.
44. Устройство для выключения и включения звукового сигнала.
45. Рычаг переключения скорости движения дворников.
46. Устройство для включения и выключения системы очистки лобового стекла.
47. Регулятор освещенности пульта управления.
48. Кнопка включения и выключения световой сигнализации.
49. Прикуриватель.
50. Переключатель скорости печи.
51. Контрольная лампа уровня тормозной жидкости.
52. Выключатели света устройства, контролирующего, открыты или закрыты передние двери.
53. Лампы сигнализации открытых дверей.
54. Выключатели света расположены в стойках передних дверей.
55. Регулятор уровня топлива с указателем запаса топлива в баке.
56. Регулятор температуры антифриза в системе охлаждения.
57. Устройство контроля давления смазки в двигателе со световым индикатором.
58. Тахометр, определяющий частоту вращения коленчатого вала двигателя.
59. Контрольная лампа стояночного тормоза.
60. Индикатор заряда аккумулятора.
61. Индикатор включения всасывания.
62. Спидометр.
63. Световой индикатор внешнего освещения.
64. Индикатор включения света на панели приборов.
65. Индикатор включения дальнего света.
66. Прерывистый элемент указателя ручного тормоза.
67. Выключатель индикатора всасывания.
68. Часы на центральной консоли.
69. Выключатели света, которые установлены в стойках задних дверей.
70. Плафон.
71. Устройство обогрева заднего стекла.
72. Контрольная лампа освещения багажного отделения.
73. Регулятор уровня и резерва топлива.
74. Оптика задняя.
75. Подсветка номерного знака.

О нюансах ремонта электропроводки при замене одного зажигания на другое Вы можете узнать из видеоролика, снятого Вячеславом Кравченко.

В таких моделях принцип работы электрической схемы при запуске мотора выглядит так:

1. Водитель вставляет ключ в замок и затем поворачивает его в положение «Стартер».Это активирует устройство.
2. Генераторная установка начинает работать. Напряжение подается с устройства на катушку, этот элемент предназначен для генерации импульса высокого напряжения. На него подается низковольтный ток, который в результате трансформации получает высокое напряжение … С катушки разряд идет на распределитель.
3. Посредством высоковольтных кабелей привод устройства начинает толкать коленчатый вал двигателя автомобиля … Последний замыкает контакты в определенном порядке, после чего на свечи подается разряд.

В зависимости от типа автомобиля на карбюратор может быть установлено классическое или электронное зажигание.

Классическое зажигание

Такая система называется бесконтактной, она состоит из:

• выключателя зажигания, то есть замка;
катушки
• ;
• распределительный механизм;
• кабели высокого напряжения;
• свечей.

Функция распределительного устройства заключается в прерывании первичной цепи модуля. После этого механизм распределяет напряжение по свечам в определенном порядке.Благодаря катушке ток низкого напряжения преобразуется в высокое напряжение. Назначение свечей — воспламенение горючей смеси в цилиндрах автомобильного двигателя внутреннего сгорания.

Об обозначениях предохранителей на карбюраторной версии автомобиля можно узнать из видео, опубликованного каналом AVTOCLUB_22.

Электроника

Если машина оборудована электронной системой зажигания, то в ней на участке цепи между распределительным устройством, а также катушкой расположен переключающий механизм.

БСЗ состоит из:

• коммутационного устройства;
переключатель
• , то есть замок;
катушки
• ;
• распределительное устройство;
• кабели высоковольтные, по которым осуществляется разряд на свечи;
• сами свечи.

Благодаря распределительному устройству управляющие импульсы отправляются на коммутирующее устройство, это делается для образования искры. Затем сигналы поочередно отправляются на все свечи зажигания. Основное назначение переключателя — преобразование управляющих импульсов от бесконтактного устройства в ток, который используется для питания первичной обмотки катушки.Это улучшает внешний вид искры, что особенно важно для силовых агрегатов, работающих на обедненной топливной смеси.

В коммутационном аппарате диагностирована искра. Если в результате проверки на трамблер не поступает высоковольтный сигнал, это свидетельствует о неисправности переключателя. Устройство подлежит замене. Но если в результате ремонта или замены проблема не решена, то необходимо провести диагностику электрических цепей и поменять поврежденные провода.Возможно, причину следует искать в повышенном сопротивлении жил, это приводит к тому, что искра будет слишком слабой.

ВАЗ 2106 с инжектором

Автомобили более поздних лет выпуска стали оснащаться инжекторными силовыми агрегатами. Схему подключения таких машин мы рассматривать не будем, так как она практически идентична описанной выше.

О переносе «шестерки» с карбюратора на инжектор и ремонтных работах по переносу проводки можно узнать из видео от Сергея Крючкова.

Схема подключения устройств в таких машинах претерпела определенные изменения:

1. Автомобили стали оснащаться электронасосами, предназначенными для повышения уровня давления в рейке. В силовых агрегатах с карбюраторами это давление отсутствует, используются механические насосные устройства.
2. Горючая смесь образуется непосредственно в цилиндрах двигателя внутреннего сгорания. В классических вариантах автомобиля его образование происходит в карбюраторе.
3. Добавлены электрические форсунки, они отвечают за впрыск топлива.
4. Также схема подключения дополнена модулем управления ECM. Устройство используется для определения момента, когда требуется впрыск горючей смеси. В карбюраторных версиях он попадает в цилиндры при открытии впускного клапана.

Системы впрыска характеризуются большим количеством электронных компонентов. Если двигатель не запускается, причиной может быть не только поврежденная проводка, но и неработающие датчики.

Инструкция по диагностике и замене электропроводки

При повреждении электросхемы в ВАЗ 2106 следует провести диагностику уровня напряжения в бортовой сети, для этого потребуется контрольная лампа с двумя подключенными проводами:

1. Один из «контрольных» контактов подключается к минусовой клемме аккумуляторной батареи под капотом автомобиля.Можно использовать массу, то есть любую металлическую деталь кузова или двигателя автомобиля.
2. Второй контакт подключается к подключению диагностируемого участка электрической цепи. Важно, чтобы он располагался как можно ближе к аккумулятору или предохранительному устройству.
3. Если в результате подключения «контрольная» начала гореть, значит в электрической цепи есть напряжение. Это говорит о том, что диагностированная часть проводки находится в рабочем состоянии.
4. Процедура диагностики проводится таким же образом для остальной проводки.
5. Если проверка показала, что лампочка не загорается, это говорит об отсутствии напряжения в цепи. Причину неисправности нужно искать между этой точкой и последней точкой, где был ток.

Канал ВАЗ 2101-2107 на видео показал, как проводится процедура диагностики заряда аккумулятора.

В зависимости от типа подключения напряжение в цепи может появиться только после включения зажигания.

В случае короткого замыкания одним из вариантов поиска является демонтаж предохранителя и подключение тестера (вольтметра или мультиметра) или «контроля» к контактам его гнезда.При проверке необходимо отключить остальные компоненты электросистемы на диагностируемом участке цепи, чтобы не было напряжения. Если вы используете тестовую лампу, то после подключения контактов к розеткам необходимо переместить провода в разные стороны. Если во время выполнения задания лампа начала гореть, это говорит о том, что где-то на участке произошло короткое замыкание. Скорее всего, изношена изоляция провода.

Диагностика заземления проводится для проверки надежности подключения электроприборов к массе машины:

1. Открыть капот и отсоединить аккумулятор.Один из контактов испытываемого устройства должен быть подключен к массе, то есть к корпусу или металлу на автомобиле.
2. Второй контакт подключается к точке разветвления или заземления.
3. Если в результате подключения загорелась «контрольная», это говорит о том, что с массой на диагностируемом участке цепи все в порядке.

Пользователь Роман Ростовчанин рассказал об ошибках, которые нельзя допускать при проверке заземления контактов.

Как найти поврежденный участок проводки:

1. Необходимо отключить напряжение от диагностируемого участка цепи. Сечение проводки проверяется с помощью лампы при подключенном источнике напряжения.
2. Два конца провода от источника света подключены к разным концам электрической цепи или к положительному выводу и массе машины. Когда загорается индикатор, обрывов проводки нет. Если лампа не включается, то нужно искать место повреждения.
3. Диагностика замка зажигания проводится аналогично, «контроль» подключается к его выводам для проверки. Когда переключатель активирован, должен загореться источник света.

Если причиной неисправности электроприборов является наличие обрыва цепи, то визуально найти поврежденный участок практически невозможно, так как на контактах сложно увидеть окисление или их повреждение. Для решения проблемы можно попробовать переместить подключенный провод или переподключить контакты.Иногда это решает проблему. Что касается замены поврежденного участка цепи, вам просто нужно отрезать изношенный провод, а вместо него подключить новый. Место стыка заделывают или обматывают изолентой.

Если вы решили полностью поменять проводку в автомобиле, рекомендуем обратиться к специалисту.

Если неисправность заключается в перегоревшем предохранителе, то такую ​​проблему можно определить визуально. Обрыв провода в теле детали говорит о необходимости его замены.При замене устройств используйте предохранители одинаковой мощности; использование запасных частей с другими номинальными характеристиками не рекомендуется. Дело в том, что для разных участков электрической цепи требуется разный уровень защиты. Мощность устройства указана на его корпусе. Если какая-то деталь выходит из строя, то перед заменой необходимо найти причину. Чаще всего срываются предохранители из-за короткого замыкания, которое связано с обрывом или изношенной проводкой.
