Расположение клапана EGR не сильно меняется от автомобиля к автомобилю:
- Ищите клапан сверху и с одной стороны двигателя.
- Внимательно осмотрите впускной или выпускной коллекторы.
- Ищите его вокруг корпуса дроссельной заслонки
Большинство клапанов ЕГР находятся на стороне водителя двигателя и могут быть скрыты под другим компонентом и не видны сразу.

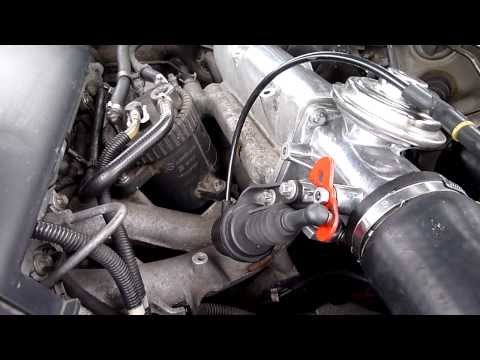

Где находится клапан EGRЧасто вы найдете клапан EGR между выпускным и впускным коллекторами, рядом с двигателем.
Тем не менее, вы можете не знать, как выглядит клапан рециркуляции отработавших газов для вашей конкретной модели автомобиля. На рисунке выше показан обычный вакуумный клапан EGR и его общее расположение. Обратите внимание на вакуумную линию над клапаном. Помимо вакуумной линии, клапан EGR может соединять выпускной и впускной коллекторы через трубу, как показано на рисунке ниже.
Область между выпускным и впускным коллекторами, рядом с двигателем, является обычным местом для расположения клапана рециркуляции отработавших газов.
Тем не менее, многие современные автомобили используют клапан ЕГР электронного типа, как показано ниже. У них нет подсоединенной сверху вакуумной линии, а имеется электрический разъем, аналогичный показанному ниже.
Производители автомобилей использовали различные конфигурации клапанов EGR, которые могут чем-то отличаться от традиционных. Возможно, вы ищете гибридный тип, который использует вакуум и электронное управление.
Наклейка контроля выбросов на вашем автомобиле также может помочь вам найти клапан рециркуляции отработавших газов.
Наклейка контроля выбросов на вашем автомобиле также может помочь вам найти клапан рециркуляции отработавших газов.
Использование наклейки для определения где находится клапан рециркуляции отработавших газовМногие модели автомобилей имеют наклейку в передней части моторного отсека для системы контроля выбросов.
Наклейка, показанная на изображении выше, представляет собой карту маршрутов вакуумных шлангов и компонентов, к которым они подключаются на этом конкретном двигателе.
Если вы внимательно посмотрите, на наклейке изображен вакуумный шланг клапана EGR, ведущий к тройнику , который, в свою очередь, соединяет вакуумную линию с соленоидом и другую линию, ведущую к основному вакууму во впускном коллекторе.
Если на вашем автомобиле есть одна из этих наклеек, она может помочь вам найти клапан рециркуляции отработавших газов. Следуйте по вакуумным шлангам от впускного коллектора к другому концу, пока не найдете компоненты, которые к нему подключаются. Сверяйте подключенные компоненты с теми, что указаны на схеме, пока не найдете тот, который соединяется с клапаном рециркуляции отработавших газов.
Не все автомобили поставляются с этой наклейкой, или наклейка давно устарела. Тем не менее, вы можете найти помощь в интернет-магазинах автозапчастей или в местном магазине.
Найдите в Интернете клапан EGR с помощью поисковой системы; посетите один или несколько магазинов автозапчастей, перечисленных на странице результатов.
Некоторые из этих интернет-магазинов покажут вам изображение детали, которую вы ищете для своего автомобиля, после того, как вы укажете конкретную марку, модель, год выпуска и объем двигателя.
Посещение местного магазина автозапчастейЕще одна отличная помощь может прийти из вашего местного магазина автозапчастей. Вам нужно будет сообщить продавцу марку, модель, год выпуска и объем двигателя вашего автомобиля. Если у вас нет с собой всей этой информации, вы также можете использовать VIN (идентификационный номер автомобиля) вашего автомобиля.
Табличка с номером VIN находится на приборной панели, там, где она соприкасается с лобовым стеклом, в левом нижнем углу (со стороны водителя). Вы также можете найти VIN в регистрационной карточке вашего автомобиля.
После того, как вы предоставите эту информацию, продавец в магазине автозапчастей может показать вам изображение клапана рециркуляции отработавших газов ЕГР или достать настоящий клапан с полки.
Просто спросите продавца запчастей, ищете ли вы OEM (оригинальную деталь) или обновленную версию, которая может не выглядеть точно так же, как та, что установлена в вашем автомобиле, если в ней все еще установлена оригинальная. Клерк может даже создать схему на компьютере, показывающую, где этот клапан расположен в вашем автомобиле.
Руководство по ремонту автомобилей также может помочь вам найти клапан рециркуляции отработавших газов ЕГР в вашем автомобиле.
Руководству по ремонту автомобиля где находится клапан ЕГРРуководства по ремонту автомобилей являются отличным источником информации. Чаще всего вам покажут изображение клапана EGR и где он находится.
Подумайте о том, чтобы получить руководство по ремонту для вашего автомобиля.
Клапаны EGR время от времени требуют внимания. Например, может потребоваться обезуглероживание проходов внутри или под клапаном, устранение неполадок или его замена.
Вы найдете правильную процедуру для любой из этих задач в руководстве по ремонту вашего автомобиля, поэтому вы можете выполнить ее дома.
Более того, в руководстве представлены фотографии, изображения и процедуры для многих работ по техническому обслуживанию, диагностике, устранению неполадок и замене деталей, которые вы можете выполнять дома. Таким образом, вы окупите свои небольшие вложения за короткий промежуток времени.
Если у вас еще нет этого руководства, вы можете найти относительно недорогие руководства по ремонту в интернете.
Petrol EGR 3 — очистиетль впускной системы и клапана EGR
Wynn’s Petrol EGR аэрозольный продукт для очистки воздухоприёмной системы бензиновых двигателей.
Свойства
- Обеспечивает мгновенную очистку воздухоприёмной системы, впускных клапанов и системы EGR (СРОГ – Система Рециркуляции Отработанных Газов).
- Мощное распыление поддерживает очищающее воздействие
- Растворяет сажу, смолу , лак, графит.
- Лёгок в использовании, очистка занимает только 5 минут, без разборки деталей.
- Восстанавливает и поддерживает нормальный режим работы двигателя.
- Обеспечивает стабильную работу на холостом ходу.
- Устраняет проблемы холодного запуска.
- Решает проблему набора скорости.
- Безвреден для каталитических нейтрализаторов.
Применимость
Рекомендуется применять при каждом сервисном обслуживании, для поддержания чистоты впускной системы, впускных клапанов, датчика расхода воздуха, турбины и системы EGR.
Характеристики
Внешний вид : Прозрачная жидкость Плотность при 15?C : ок. 0,7381 кг/дм³ Точка воспламенения : < 21?C Газ пропеллент : пропан
Указания по применению
A. Очистка впускного коллектора, датчика расхода воздуха и впускных клапанов.
- Запустите и прогрейте двигатель. Снимите воздушный фильтр;.
- Дайте двигателю поработать при оборотах 2000 об/мин.
- Распылите 200 мл. продукта в отвертие воздухозаборника, распыляйте с небольшими интервалами.
- Обороты будут падать при распылении. После каждого впрыска подождите, до восстановления рабочих оборотов
- В случае необходимости нажать на акселератор, чтобы не дать заглохнуть двигателю.
- Дайте двигателю поработать на холостом ходу несколько минут, нажимайте на акселератор от 5 до 10 раз во время этого периода, при этом не превышайте 3000 об/мин.
- Дайте двигателю поработать на холостом ходу как минимум однуминуту после последнего нажатия на педаль газа. ? Заглушите двигатель. Поставьте возушный фильтр на место.
Снимите воздушный фильтр;. B. Очистка клапана EGR
- Если клапан находится недалеко от соединения с патрубком , действуйте также, как написано в методе А.
- Если клапан находится далеко от соединения с патрубком, но есть место где возможно отсоединение патрубков или труб, поближе к клапану. После их снятия распылите продукт в клапан. Если клапан находится далеко
- от соединения с патрубком, необходимо использовать дополнительную насадку удлинитель.
- Дальше действуйте, как описано в методе А.
После их снятия распылите продукт в клапан. Если клапан находится далеко C. Очистка клапана EGR – если он находится в легкодоступном месте.
- Если клапан EGR легко доступен, и его легко снять.
- Снимите и раберите клапан EGR.
- Распылите средство непосредственно на клапан, его корпус и другие компоненты до их сильного намокания.
- Пусть продукт действует несколько минут.
- Распыляйте средство на эти части, до тех пор пока вся грязь не будет удалена.
- При очистке можно использовать кусок ткани или бумажные салфетки для удаления сильных загрязнений.
- Высушите части с помощью сжатого воздуха, куска ткани или бумажных салфеток.
- В процессе данного метода очистки, нет необходимсоти в работе двигателя
- При данном методе происходиточистка только клапана EGR. Очистка турбокомпрессора может быть произведена с помощью методов А и В
Очистка турбокомпрессора может быть произведена с помощью методов А и ВФасовка
№ W29879 – 12×200 мл – EN/FR/NL/DE/IT/RU/EL/ES
Внимание
Не распыляйте на окрашенные поверхности. В случае попадание, немедленно смойте средство при помощи воды, для предотвращения возможных повреждений ЛКП.
Знакомство с клапаном рециркуляции выхлопных газов: эколог по выбросам
Рециркуляция выхлопных газов — это сокращение от «рециркуляция выхлопных газов». Эта запчасть была создана в 1970-х годах в США, а широкое распространение в Европе она получила в 1993 году, чтобы соответствовать обновленному европейскому стандарту Евро-1. ведущий в выхлопной тракт. Клапан открывается и возвращает выхлопные газы обратно в цилиндры двигателя.
Клапан рециркуляции отработавших газов и уменьшение загрязнения
Клапан рециркуляции отработавших газов позволяет повторно направлять выхлопные газы, производимые двигателем, в выхлопную систему, чтобы они могли пройти дополнительное сгорание.
При повторном подогреве газа количество оксидов азота (NOx) будет максимально снижено.
Целью этой запасной части, которая так беспокоит многих автовладельцев, является сокращение выбросов оксидов азота, производимых двигателем, которые впоследствии выбрасываются в воздух. Эти молекулы особенно токсичны: ВОЗ признала их одной из основных причин рака легких.
Важно, чтобы клапан рециркуляции отработавших газов соответствовал последнему европейскому стандарту, который с 2015 года является нормой Евро 6. Это обеспечивает достаточный контроль уровня выбросов загрязняющих веществ. Более того, стандарт Евро 6 ограничивает выбросы NOx автомобиля до 80 мг/км для дизельных автомобилей – против 500 мг/км для Евро 3 – как указано в EUR-Lex, директиве ЕС .
Эта часть является обязательной для дизельных автомобилей, так как выбросы NOx намного выше, чем у бензиновых автомобилей.
Клапан EGR и МОТ
Так как в стандарте Евро 6 существуют строгие правила по уровням выбросов, автомобили, которые каким-либо образом превышают допустимые уровни, не могут пройти техосмотр.
К сожалению, многие автовладельцы начали возиться с клапаном EGR — или сажевым фильтром — чтобы избежать достаточно высокой стоимости ремонта. Но Департамент транспорта заявляет, что удаление клапана рециркуляции отработавших газов или сажевого фильтра почти всегда не будет соответствовать правилам дорожного транспорта. Это делает его незаконным, и автомобиль не пройдет техосмотр из-за уровня выбросов.
Потенциальные штрафы за снятие клапана рециркуляции отработавших газов или сажевого фильтра составляют 1000 фунтов стерлингов, но 2500 фунтов стерлингов для легковых автомобилей.
Поврежденный клапан рециркуляции отработавших газов – каковы риски?
Через некоторое время в клапане EGR (как и в сажевом фильтре) скапливается сажа. Если клапан не очищать, он может засориться и в конечном итоге остаться заблокированным нагаром, что повлияет на работу двигателя.
Действительно, если клапан рециркуляции отработавших газов засорен, то его грязезащитный эффект уже не будет работать, так как рециркуляции и второго сгорания не будет.
Это ухудшит ваши ходовые качества, так как вы увидите потерю мощности двигателя, и увеличится риск того, что ваш автомобиль внезапно заглохнет.
В случае неисправности клапана EGR автомобиля загорится сигнализатор выбросов на приборной панели вашего автомобиля.
Техническое обслуживание клапана EGR
Перед заменой клапана EGR можно попробовать очистить его, впрыскивая в топливный бак специальный продукт. Если чистка пройдет успешно, вы сможете сэкономить много денег. Однако, если сажа была там некоторое время, очистки может быть недостаточно.
В качестве альтернативы вы можете демонтировать клапан, чтобы правильно его очистить. Этот вариант будет дороже, чем добавление присадки, но намного эффективнее и позволит избежать полной замены.
Сколько стоит замена клапана EGR?
Если невозможно очистить клапан EGR, необходимо заменить его. Эта работа особенно дорогая, и рекомендуется сравнить цены в разных мастерских, чтобы вы могли понять, сколько вам, возможно, придется заплатить, и найти подходящее предложение.
Используя Autobutler для замены клапана рециркуляции отработавших газов, другие автовладельцы сэкономили в среднем 32 %.
Узнайте цены на работу клапана рециркуляции отработавших газов
Клапан рециркуляции отработавших газов Honda — гарантия подлинности на сайте HondaPartsNow.com
Клапан системы рециркуляции выхлопных газов
Введите информацию об автомобиле, чтобы найти дополнительные детали и проверить их соответствие
- Выберите автомобиль по VIN-коду
- Выберите автомобиль по модели
Выберите наиболее точный VIN-код
22 Результаты.Введите свой VIN для наиболее точных результатов.
или
Выберите по модели
— Выберите модель —
— Выберите год —
— Выберите кузов и отделку —
— Выберите систему выпуска и трансмиссию —
Мы предлагаем полный набор оригинальных клапанов рециркуляции отработавших газов Honda, разработанных специально для восстановления заводских характеристик.
Пожалуйста, сузьте результаты Emissions EGR Valve, выбрав автомобиль.
Просмотреть соответствующие детали
Комплект клапанов Honda, рециркуляции отработавших газов
Номер детали: 18011-R1A-A00
Другое название: Клапан рециркуляции отработавших газов
0052 $
169,36MSRP:
долл. США235,22
Вы сохраняете: 65,86 долл. США (28%)
Добавить в корзину
Связанные детали
Honda клапан клапана, EGR
.
Другое название: EGR Valve
$
194.50MSRP:
$270.13
Вы сохраняете: 75,63 долл. Номер детали: 18011-RCA-A00
Другое название: EGR Valve
$
233,78MSRP: $
324,70
Вы сохраняете: 90,92 долл.
Номер детали: 18011-PAA-A00Другое название: EGR Valve
$
227,42MSRP: $
315,87
Вы сохраняете: 88,45 долл.
Комплект клапанов Honda, EGR
Номер детали: 18011-RNA-A00
Другое название: EGR Valve Заменяет: 18011-RNA-J00, 18011-R60-U00
$
255,86 мсРП:
355.37
Вы Сохраните: 99,51 долл. %)
Добавить в CART
Связанные детали.
Вы экономите: $147,91 (28%)
Добавить в корзину
Просмотр Связанных деталей
Honda Valve Set, EGR
Номер деталей: 18011-RAA-A00
Другое название: EGR Valve
$
175.
52SRP: $243.78
You Save $
243.78
You Save $
243.78
You Save $
243.78
You Save $
9005 243,78You Save $
243,78
. 29%)
Добавить в корзину
Связанные детали. 409.38
Вы сохраняете: 114,62 долл. США (28%)
Добавить в корзину
Просмотр Связанных деталей
Honda Valve Set, EGR
Номер детали: 18011-P8A-A00
Другое название: EGR Valve
$
. 233.78MSRP: $
324.70
You Save: $90.92 (29%)
Add to Cart
View related parts
Honda Valve Set, EGR
Part Number: 18011-P13-000
Other Name : Клапан рециркуляции отработавших газов
$
322,63MSRP:
долл. США448,10
Вы сохраняете: $ 125,47 (29%)
Добавить в корзину
Просмотр Связанных деталей
Honda Set, EGR
Номер. Другое название: EGR Valve
$
198,35MSRP: $
280.15
Вы сохраняете: 81,80 долл. США (30%)
Добавить в корзину
. Раздельные детали
Honda Valve Set Set, EGR
. : 18011-PLM-A01Другое название: EGR Valve Заменяет: 18011-PLM-A00
$
227,42MSRP: $
315,87
Вы сохраняете: 88,45 долл. Honda Valve Set, EGR
Номер детали: 18011-RME-A00
Другое название: EGR Valve
$
301.
$ 20MSRP:418,33
Вы сохраняете: 117,13 долл.
Посмотреть связанные части
набор клапанов Honda, EGR
Номер деталей: 18011-RB0-0009
Другое название: EGR Valve
$
380,34MSRP:
528,25
Вы Сохраните: $ 147.91 (28%)
. Cart
View related parts
Honda Valve Set, EGR
Part Number: 18011-P2J-000
Other Name: EGR Valve
$
230.19MSRP: $
325.
13You Save: $94.94 (30%)
Добавить в корзину
Посмотреть соответствующие детали
Комплект клапана Honda, EGR
Номер детали: 18011-PGM-020
Другое название: Клапан EGR Заменяет: 18011-PGM-010, 18011-PGV-0010, 1801010
$
283.13MSRP:
долл. США393.24
Вы сохраняете: 110,11 долл. США (29%)
Добавить в корзину
Связанные детали
Honda Clave Asseard, EGR
. 6C1-A01
Другое название: клапан рециркуляции отработавших газов
$
270.06MSRP: $
375.08
You Save: $105.02 (28%)
Add to Cart
View related parts
Honda Valve Assembly, Egr (Keihin)
Part Number: 18710- PT3-A00
заменен на: 18011-PT3-A00
$
192,94MSRP:
267,98
Вы сохраняете: 75,04 долл.
Комплект клапана EGRНомер детали: 18011-P2M-305
Другое название: EGR Valve Заменяет: 18011-P2M-A00
$
308,60MSRP:
$428,63
Вы сохраняете: 120,03 долл. Набор клапанов Honda, EGR
Номер детали: 18011-RRA-A00
Другое название: EGR Valve
$
221.48MSRP:
$307,62
Вы сохраняете: 86,14 (29%)
663
666666666666666666. Запчасти
О Honda EGR Valve
Клапан EGR ((рециркуляции отработавших газов) как неотъемлемая часть, играет решающую роль в системе контроля выбросов. Клапан EGR предназначен либо для открытия, чтобы впустить газы в камеру сгорания, либо для закрытия, чтобы предотвратить их попадание. Неисправный клапан EGR связан с ненормальным выбросом, и это последнее, что вы хотите, чтобы это произошло.
