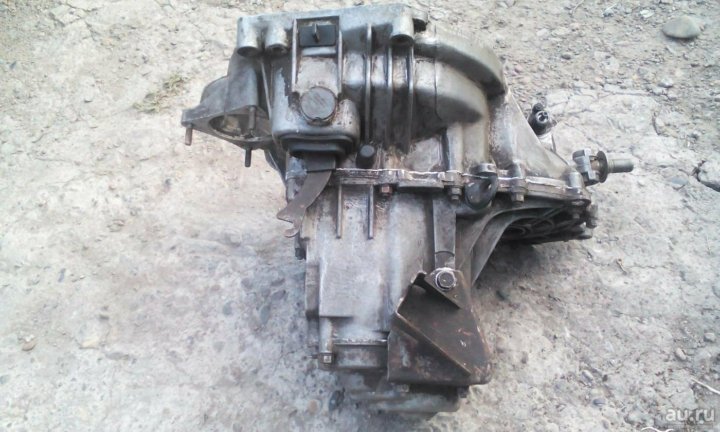

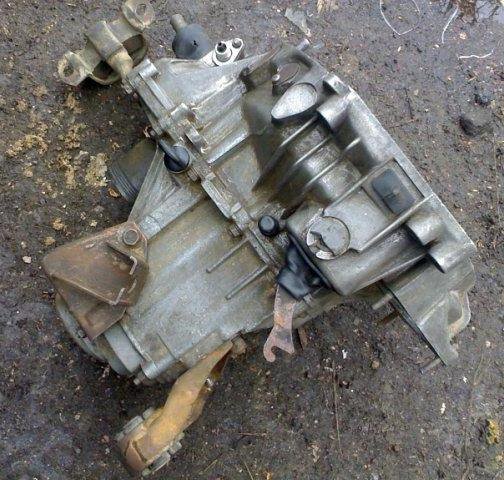

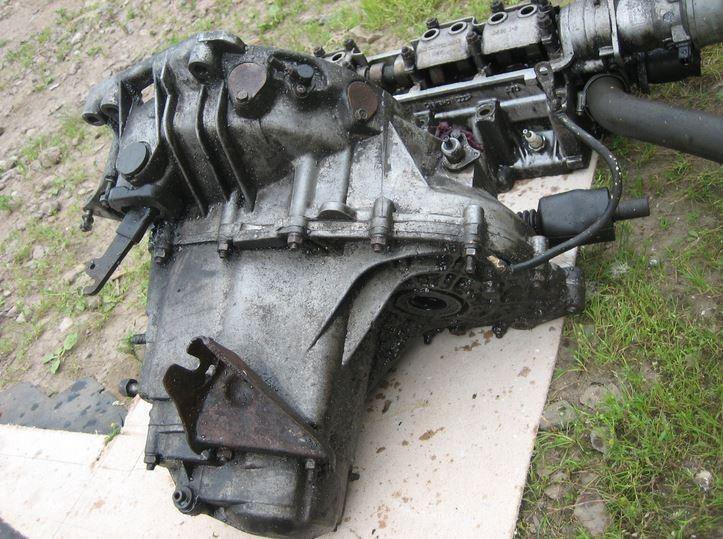

КПП ВАЗ 2109 — пятиступенчатая механическая коробка Лада Самара
Технические характеристики 5-ступенчатой механической коробки ВАЗ 2109 или кпп Лада Самара, надежность, ресурс, отзывы, проблемы и передаточные числа.
5-ступенчатая мкпп ВАЗ 2109 производилась на предприятии в Тольятти с 1987 по 2005 годы и ставилась на все многочисленные переднеприводные модели АвтоВАЗа на платформе 2108-09. Данная трансмиссия рассчитана на крутящий момент силовых агрегатов до 1.6 литра и 120 Нм.
В девятое семейство также входят 5-мкпп: 2113, 2114 и 2115.
Содержание:
- Характеристики
- Числа
- Применение
Технические характеристики кпп ВАЗ 2109
| Тип | механика |
| Количество передач | 5 |
| Для привода | передний |
| Объем двигателя | до 1.6 литра |
| Крутящий момент | до 120 Нм |
| Какое масло лить | ТНК Транс КП 80W-85 |
| Объем смазки | 3.4 литра |
| Замена масла | раз в 75 000 км |
| Замена фильтра | каждые 75 000 км |
| Примерный ресурс | 150 000 км |
Передаточные числа кпп 21099
На примере Lada Sputnik 1997 года с двигателем 1.5 литра:
| Главная | 1-я | 2-я | 3-я | 4-я | 5-я | Задняя |
|---|---|---|---|---|---|---|
| 3.937 | 3.636 | 1. 950 | 1.357 | 0.941 | 0.784 | 3.530 |
На какие авто ставилась коробка ВАЗ 2109
| 2109 хэтчбек | 1987 — 2004 |
| 21099 седан | 1990 — 2004 |
Недостатки, поломки и проблемы коробки Лада Самара
Надежность мкпп слабая, трансмиссия славится нечеткими переключениями и воем
Передачи самопроизвольно выключаются из-за износа замков на муфтах и шестерен
Гудит коробка чаще всего при недостатке смазки либо при разрушении подшипников
Сильный хруст при переключении намекает вам на скорую замену синхронизаторов
Слабым местом кпп является кулиса, она весьма часто требует ремонта или замены
Еще одной распространенной проблемой являются течи масла из разных сальников
Дополнительные материалы
Видео о ремонте механической кпп ВАЗ 21099
youtube.com/embed/MpNjr4lSEPo» srcdoc=»<style>*{padding:0;margin:0;overflow:hidden} img,span{position:absolute;width:100%;top:0;bottom:0;margin:auto} span{height:1.5em;text-align:center;font:6em/1.5 sans-serif;color:white;text-shadow:0 0 0.5em black}</style>
<a href=https://www.youtube.com/embed/MpNjr4lSEPo?autoplay=1>
<img src=https://img.youtube.com/vi/MpNjr4lSEPo/hqdefault.jpg alt=’Ремонт КПП ВАЗ 21099′>►</a>» allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»» title=»Ремонт КПП ВАЗ 21099″> Схема коробки передач «ВАЗ 2109»
Форма поиска
Поиск
Вы здесь
Главная → Коробка передач ремонт и замена → Схема коробки передач «ВАЗ 2109»
Основополагающим принципом, которому должно отвечать конструктивное устройство коробки передач «ВАЗ 2109», является достижение увеличения эксплуатационных характеристик транспортного средства в совокупности с минимизацией расхода топлива.
Основными инструментами реализации данных задач в механических трансмиссиях вообще, и в МКПП «ВАЗ 2109» в частности, служат:
Рациональность подбора числа передач.
Оптимизация величины передаточных чисел.
Рост качественного уровня процесса переключения передач.
Важность последнего трудно переоценить, поскольку плавность переключения гарантирует не только существенное повышение степени надежности систем, узлов и агрегатов автомобиля, но и снижение астеничности (утомляемости) водителя. Устройством, обеспечивающим плавность переключения, является синхронизатор коробки передач «ВАЗ 2109», схема которой представлена ниже.
Синхронизация передач переднего хода выполняется при помощи выравнивания частоты вращения вторичного вала КПП и частоты вращения шестерен постоянного зацепления, свободно на нем вращающихся.
Многих отечественных автолюбителей интересует вопрос: «Как разобрать КПП «ВАЗ 2109» самостоятельно?».
Это продиктовано не только соображениями экономии, но и желанием получить практический опыт ремонта своего «железного друга».
Это продиктовано не только соображениями экономии, но и желанием получить практический опыт ремонта своего «железного друга».Разборка КПП «ВАЗ 2109»
Основными показаниями к выполнению данного процесса, характеризующегося достаточной трудоемкостью, служат: замена элементов коробки передач, вышедших из строя, или проведение капитального ремонта. Предварительные мероприятия включают в себя:
подготовку стандартного комплекта инструмента;
демонтаж с транспортного средства, очистка и продувка сжатым воздухом КПП;
фиксация коробки в устойчивом состоянии на верстаке или столе.

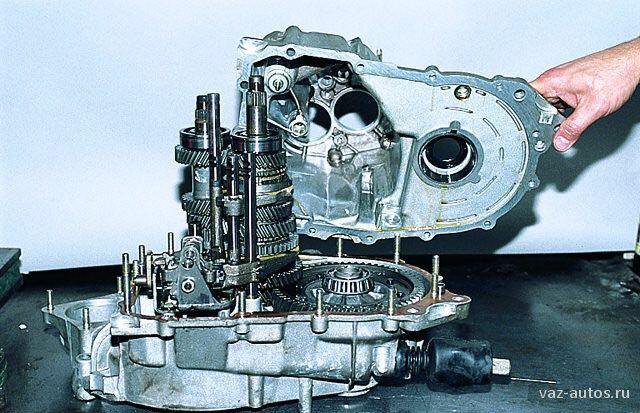

Далее приступаем непосредственно к проведению работ по разборке КПП:
Отсоединяем кронштейн, фиксирующий трос сцепления. Отворачиваем гайки крепления (6 штук) задней крышки и снимаем ее вмесите с уплотнительной прокладкой. О целостности прокладки можно не заботиться, поскольку при сборке устанавливается новая.
Включаем третью (четвертую) передачу, после чего при помощи торцевого ключа отворачиваем болт, фиксирующий вилку пятой передачи.
Включаем пятую ступень, что перемещает вилку вместе с синхронизатором вниз. Благодаря этому шлицы муфты входят в зацепление с зубьями шестерни и предотвращают прокручивание валов. Далее расконтриваем и отворачиваем болты крепления валов (первичного и вторичного).
Посредством двух плоских отверток демонтируем синхронизатор пятой ступени вместе с вилкой. При этом необходимо соблюдать осторожность и не допустить высыпания подпружиненных шариков муфт.
Снимаем блокирующее кольцо и ведомую шестерню пятой ступени с вторичного вала.
Демонтируем шайбу (упорную) игольчатого подшипника, после чего снимаем сам подшипник.
Демонтируем ведущую шестерню пятой ступени с первичного вала.
Снимаем пластину подшипников, для чего винты крепления, имеющие большой затяжной момент, отворачиваем посредством ударной отвертки.
С вторичного вала стягиваем втулку игольчатого подшипника, снимаем шайбу (упорную).
При помощи плоской отвертки удаляем стопорные кольца подшипников валов (первичного и вторичного).
Снимаем фиксаторы, в том числе и заднего хода, для чего отворачиваем пробки и вынимаем шарики и пружины.
Отвернув болты крепления (2 штуки) задней опоры крепления силовой установки, демонтируем ее (опору).
Отворачиваем гайки крепления (12 штук) картера сцепления и отсоединяем его от корпуса КПП.
Демонтируем картер КПП и отворачиваем болты, фиксирующие вилки первой и второй ступеней. Приподнимая вилки, снимаем их. С вилкой и штоком третьей и четвертой ступеней поступаем аналогичным образом.
Проворачивая в сторону, выводим из рычага шток пятой ступени и вынимаем его.
Снимаем стопорное кольцо, шестерню и вилку заднего хода.
Демонтируем первичный и вторичный валы, главную шестерню с дифференциалом, механизм переключения передач (фиксируется 3-мя болтами).
Выпрессовываем из посадочного гнезда подшипник вторичного вала и снимаем его посредством специальной лапки или оправки.
Вынимаем сальник. Вынимаем магнит из картера сцепления.
Демонтируем корпус привода сцепления, снимаем шарнир тяги привода переключения передач, после чего вынимаем сам шток.
Вынимаем сальник. Процесс закончен. Приведенная выше пошаговая инструкция, по сути, и является ответом на вопрос: «Как разобрать КПП «ВАЗ 2109» самостоятельно?».
Похожие материалы
Что лучше АКПП или вариатор?
Для того чтобы аргументировано ответить на вопрос, вынесенный в заголовок нашей статьи,…
Замена масла в коробке автомат
Приобретая автомобиль достаточно большое количество отечественных автолюбителей (особен
Что такое АКПП с двойным сцеплением?
В наше время, наверное, каждый знает о механической и автоматической коробке передач, но…
Овердрайв на АКПП — что это и как пользоваться
Карданная передача автомобиля
В механике существует уже большое количество технических устройств, которые способны.
..
Что такое коробка типтроник и как он работает?
Если раньше типтроник был отдельным способом переключения передач, то сейчас он есть пр
21093 (1990 — 2004) отзывы, технические характеристики, цены
цены фото
ваз 2109 1987 1.5 бензин описание
хэтчбек 21093 выпускался с января 1990 года по январь 2004 года. Имеет бензиновый двигатель объемом 1,5 литра , который выдает мощность 78 лошадиных сил при 5400 об/мин. крутящий момент 116 Нм (Ньютон-метры) при 3000 оборотах в минуту.
21093 имеет передний привод (FWD) и механическую коробку передач с 5 передачами.
21093 разгоняется до скорости 100 километров в час за 14 секунд . Максимальная скорость этого автомобиля составляет 155 км/ч .
21093 расход топлива is 7,7 л на 100км в смешанном режиме город/трасса (13 км/л) — это один из самых экономичных ВАЗ 2109 1987 — 2004 версии — , расход топлива в городе 9,9 л/100км, расход топлива по трассе — 5,3 л/100км.
Емкость топливного бака составляет 43 литра , а это значит, что вы сможете проехать без дозаправки до 540 километров в городском цикле и даже до 800 километров по трассе.
21093 технические данные
Чаще всего сравнивают с
Опель Астра 1.6i-16V 1998 Сравнить 21093 с Опель Астра 1.6i-16V 1998
Audi Q5 2.0 TFSI quattro 2008
Сравнить 21093 с Audi Q5 2.0 TFSI quattro 2008Тойота Ярис 1.3 16В ВВТ-и 2005 Сравнить 21093 с Toyota Yaris 1.3 16v VVT-i 2005
Ниссан Кашкай 1.6 2008 Сравнить 21093 с Ниссан Кашкай 1.6 2008
21011 1970 Сравните 21093 с 21011 1970
2107 1982 Сравните 21093 с 2107 1982
Сравнить ВАЗ 2109 1987 1.
5 бензин 1990 с другими автомобилями
Все ВАЗ 2109 хэтчбек [1987 — 2004] модификации
| Модификация | Двигатель | Мощность | Расход |
|---|---|---|---|
| 21091 Январь 1987 — Январь 1994 | 1.1 Бензин | 54 л.с. | — |
| 2109 Январь 1987 — Январь 1997 | 1.3 Бензин | 64 л.с. | — |
| 2109-91 Самая динамичная версия — 100 км/ч за 9 секунд | 1.3 Бензин | 140 л.с. | 10,0 л/100 км |
21093
Январь 1990 г. — Январь 2004 г.Самая экономичная версия | 1,5 бензин | 68 л.с. | 6,8 л/100км |
| 21093i | 1,5 бензин | 76 л.с. | 7,3 л/100 км |
| 21093 Январь 1990 — Январь 2004 | 1,5 бензин | 78 л.с. | 7,7 л/100 км |
ВАЗ 2109 ценыфото
Поделиться в социальных сетях или по электронной почте
Добавить отзыв о ВАЗ 2109 1987 г.в.
Обзоры автомобилей и технические характеристики
— выбрать производителя автомобиля -Alfa RomeoAudiBMWChevroletChryslerCitroenDaciaDodgeFiatFordHondaHyundaiInfinitiIsuzuJaguarJeepKiaLada (ВАЗ)Land RoverLexusMazdaMercedesMiniMitsubishiМосквичNissanOpelPeugeotPorscheToboyodaSumarSeatRoverSAABSeat kswagenVolvoВАЗ 21093 в отличие от 2109.
Все автомобили ВАЗКоторый хорошо подходит для езды по улицам города. Девятка завоевала огромную популярность среди простых людей и даже среди бандитов. В народе она получила прозвище «Долото».
В честь праздника 70-летия Октября на Волжском автозаводе был представлен и запущен в производство ВАЗ 2109, который предназначался в основном для домохозяек с детьми для беспрепятственного передвижения по городу. За почти 13 лет своего существования автомобиль почти не изменился внешне, лишь в 1990 году в машине была немного изменена передняя часть. С этого же года начали выпускать различные комплектации, такие как ВАЗ 21093-20 (Стандарт), ВАЗ 21093-21 (Норма), ВАЗ 21093-22 (Люкс), который отличался лишь наличием электростеклоподъемников, люка и некоторых других мелочей. Была возможность доставки в другие страны Европы ВАЗ 21093 — 22 Лада Самара Балтика.
Ваз 21093 — 22 Лада Самара Балтика отличалась улучшенным экстерьером, также были немного изменены электроника и двигатель.
Пятидверный хэтчбек входит в семейство Лада Самара/Спутник, которое включает 3 модели: ВАЗ 2109, ВАЗ 21099, ВАЗ 2108.
Технические характеристики
| Тип А | Том | Мощность | Крутящий момент | Разгон | Максимальная скорость | Количество цилиндров |
|---|---|---|---|---|---|---|
| Бензин | 64 л.с. | 94 В*м | 16 сек. | 160 км/ч | 4 | |
| Бензин | 1,5 л | 72 л. с. | — | 14 сек. | 156 км/ч | 4 |
| Бензин | 1,5 л | 78 л.с. | 115 В*м | 13 сек. | 4 |
Девятка имеет небольшой, но довольно резвый двигатель, к тому же переднеприводный автомобиль, что добавляет большого комфорта для передвижения.
Автомобиль комплектовался в двух версиях: 4-ступенчатой и 5-ступенчатой.
По двигателю ВАЗ 21099 имеет несколько модификаций.
В 1987 году с конвейера сошла первая девятка с двигателем объемом 1,3 литра, который выдавал 65 лошадиных сил. Специалист. Организациям, полиции нужна была быстрая машина, поэтому Волжский автомобильный завод выпустил ВАЗ 2109-20 с роторным двигателем (145 лошадиных сил), позволявшим машине развивать скорость до 200 км/ч. Ваз 21091, наоборот, имел овощной двигатель объемом 1,1 л. С 1990 года более мощная модель Ваз 21093 с карбюраторным полуторалитровым двигателем. ВАЗ 21093i получил такой же двигатель, но уже инжекторного типа. Инженеры Волжского автозавода, поработав над впрыском, позаимствовав систему у ВАЗ 2111, выпускают еще более резвый 1,5-литровый двигатель, но мощностью 75 лошадиных сил. Этот мотор получил Ваз 21093-20.
У нее передняя независимая подвеска типа MacPherson. Задняя подвеска полунезависимая с поперечной балкой, такая подвеска устанавливалась на многие переднеприводные автомобили того времени.
Салон
Специально для автомобилей новой серии Волжский автозавод отказался от жигулевского экстерьера, создав совершенно новый салон. Автомобиль устроен так, что водителю легко и удобно до всего дотянуться. Модель имеет 3 вида панели: высокая, низкая и евро. В комплектации «люкс» автомобиль оснащался электростеклоподъемниками. Стоит отметить, что сиденья теперь более удобные, что способствует более комфортной езде. Задний диван небольшой, как и задумывался для детей, но в лихие 9Туда помещали 2-3 больших парня.
Этот идеальный автомобиль для начинающего водителя и работы. Автомобиль отличает высокая ремонтопригодность, недорогие запчасти и широкие просторы для тюнинга салона, двигателя и внешнего вида.
ВАЗ-2109 — отечественный «Самара-Спутник», один из автомобилей бывшего СССР, производство которого началось в 1987 году. Затем, через 4 года, в 1991 году, его заменил ВАЗ-21093, технические характеристики которого уже включали более мощный двигатель объемом 1,5 л.
В те годы покупая «девятку» (так ее называли в народе) или 93 модель считалась большим шиком. И хотя Союза уже давно нет, но ВАЗ 2109 до сих пор пользуется спросом, несмотря на новомодные фишки «Приора», «Калина». Чем вызвана такая популярность?
Чтобы ответить на этот вопрос, вспомним, чем выделялась «Самара». Ведь 1,5-литровым мотором в тот момент уже никого нельзя было удивить. У более ранних моделей также была такая возможность. Как говорят, автомобиль ВАЗ-21093 имел передний привод, доставшуюся по наследству от матери — «девятку», 5-МКПП и всего 6 литров по трассе. Вроде бы ничего особенного, но если посидеть в салоне: передние электростеклоподъемники, корректор фар, позднее появление тахометра, а некоторые счастливые автовладельцы могли похвастаться центральным замком.
Обратите внимание, что панель 2109 не имеет тахометра. Даже став иномаркой (речь идет о Ваз 2109 Балтика), она не обзавелась тахометром. Фото панно для Балтики можно увидеть в этой статье.
«Спутник»
Те, кто помнит советские цены, особенно те, у кого была такая машина, согласятся, что 6 литров на 100 км для семьи из 3-4 человек было вполне приемлемой финансовой нагрузкой. Зато такой «Спутник» позволял организовывать туристические поездки на дальние расстояния.
Задние места для двоих детей в семье, вместительный багажник, малый расход топлива плюс некоторые примочки, которыми не могли похвастаться владельцы более ранних Жигулей — получается ВАЗ-21093. Технические характеристики автомобиля мы увидим ниже, но у всего автопрома тех времен не было более комфортного автомобиля, пригодного как для города, так и для загородных дорог. «Нивы», «четверки», «двойки» не в счет, потому что при складывании задних сидений мы получали полуприцепной вариант, превосходивший по объему названные модели. Можно упомянуть 8 модель, тот же «Спутник», но не забывайте, что у «девятки» пять дверей против трех у 2108.
Появление инжектора
С развитием производства, очень скоро после начала выпуска модели 2109, на АвтоВАЗе появился седан ВАЗ-21099, который уже шел с инжекторным двигателем.
Однако большая популярность хэтчбека заставила ВАЗ пересмотреть планы на 2109. В 1991 году, через год после начала выпуска 99-й модели, появился инжекторный ВАЗ-21093, технические характеристики которого стали нормой для всех будущих девяток. . Как писали в пресс-релизах тех времен, эта модель больше подходит для семейного человека, имеет менее выразительную внешность, чем ВАЗ 2108. Однако с появлением 9Модель 9, получившая инжектор раньше 93-й, очень скоро зажглась звезда спутника на АвтоВАЗе. Модель поддерживала Украина, но производство прекращено с 2011 года. Интересно отметить, что в Украине автомобиль оставил свое первоначальное название, несмотря на то, что собирался на том же заводе, что и Запорожец, Таврия и последующие марки.
Ошибочные мнения
Есть несколько мнений по поводу комплектации модели ВАЗ-21093. Технические характеристики: инжектор, двигатель 1,5 л, передний привод, 5 дверей и т. д. В то же время в других справочниках могут указываться другие данные, включающие те же характеристики, за исключением объема двигателя 1,6 л.
Но по заводской спецификации все 99, а затем и 93 модели имели только 1,5-литровый двигатель. Да, их было почти 1600 без нескольких единиц, но спецификация все равно классифицирует их как 1,5. Партия с литровым двигателем, которая выпускалась на базе той же «матери», к 93-му не имеет никакого отношения, потому что называлась 21091.
Инжектор или карбюратор?
Следует отметить, что 93 модель выпускалась в 2 этапа. И основная часть ранних автомобилей (до 1994 года) отличается от последующих автомобилей ВАЗ-21093. Технические характеристики карбюраторных машин аналогичны ваз 2109и 2108. Начиная с 1994, а затем с 1997 года характеристики 93 модели стали в точности повторять 99 (кроме кузова): двигатель 1,5 л, передний привод, 5-ступенчатая механика, система подачи топлива от 99 и т.д. Именно из-за появления инжектора 93-й получил новые крылья, а 99-й стал длиннее предыдущих.
СП
Нельзя не упомянуть часто употреблявшийся в те годы термин. Эти буквы (СП) использовались и на заводе в Тольятти.
Так появилась Карлотта — модификация бельгийцев, причем 9-ка Балтика — совместное производство с Финляндией. По официальным данным прототип модели 93 — 2109 был модифицирован, но в эти же годы можно было найти и Carlotta 93 — модифицированную модель, собранную на базе ВАЗ-21093.
Так выглядела Карлотта. Отличительной особенностью, по которой ее узнавали даже в плотном потоке машин, являются сдвоенные фары. А не муляж, как некоторые русские умельцы сделали на плоских фарах Спутника, а именно 2 пары фар, которые включаются отдельно, как на шестерке.
А вот так выглядит панель европейской Лады (фото вверху): другой руль, другая подсветка, другой внешний вид, но основные конструктивные особенности панели девятого спутника по-прежнему остаются неизменными.
Технические характеристики
Пришло время взглянуть на характеристики нашего ВАЗ-21093. Технические характеристики, тип кузова, габариты и прочая информация ниже.
Кроме деталей, указанных несколькими абзацами выше, ВАЗ-21093 устройства (принципиальные, электрические и другие схемы) с высокой степенью точности повторяли ВАЗ-21099, за исключением того, что это был один из первых хэтчбеков в Советском Союзе.
И еще немного отдельно о Балтике
Строго говоря, этот автомобиль не совместного производства. «Лада-Балтика» — это совершенно отдельная линейка, которую собирали в Финляндии — европейской стране — для европейского потребителя. ВАЗ был вынужден пойти на соглашение после того, как продажи экспортных автомобилей начали снижаться. Качество нашего транспорта не всегда было стабильным, и Балтийский проект родился как раз в момент одного из таких случаев.
Старый в машине был только внешний вид. При этом можно выделить и дизайн иностранца. Во-первых, совершенно разные цвета, а во-вторых, окраска бамперов, порогов и окантовки стекол в общий тон автомобиля (так выглядели автомобили класса люкс). В-третьих, именно от этих моделей в Союзе пришла идея использовать цвета металлик. Все цветовые решения этой «Жигули» пришли из линейки металликов. Можно сказать, в-четвертых, что чисто черный в Европе представлен не был. Такие цвета выпускались только для внутреннего потребителя.
Интересно также отметить, что финны пошли дальше России. В Интернете есть фотографии автомобилей производства Финляндии с другими кузовами.
Заключение
Одной из моделей уходящего века смело можно назвать модель ВАЗ-21093. Свои технические характеристики он получил во многом от родственных моделей: 09 и 099, но тем не менее это был быстрый, экономичный, юркий автомобиль с хорошим по тем временам объемом багажника, пользующийся заслуженной славой и по сей день.
Лада Спутник — первый переднеприводный хэтчбек, который разрабатывался и выпускался на Волжском автомобильном заводе с 1987 по 2004 год. Помимо базовой модели, в разные годы выпускались разные, в том числе ВАЗ 21093.
Изначально на него устанавливался четырехцилиндровый восьмиклапанник до 1,5 л. После 1994 года это были исключительно 1,5-литровые моторы с распределенным впрыском топлива. Особенность нового силового агрегата заключалась в том, что при обрыве ремня ГРМ поршни не доставали до клапанов.
Далее автомобиль неоднократно подвергался рестайлингу: помимо двигателя дорабатывался кузов, его переделывали, а позже и вовсе установили «европанель».
В 1990 году появилась обновленная модификация пятидверного хэтчбека ВАЗ 2109.3, сошедший с конвейера. Технические характеристики нового двигателя уже были описаны ранее. Что же касается модернизации в целом, то в первую очередь изменения коснулись кузова. Автомобиль получил короткое крыло, незначительным изменениям подверглись некоторые детали радиатора и передней части автомобиля. Со сложенным задним сиденьем хэтчбек приобретает форму внедорожника. Что касается конкретно ВАЗ 21093, то характеристики модифицированной версии позволяют сделать из автомобиля полноценный универсал.
Примерно в это же время хэтчбек стал выпускаться в комплектации «Люкс», суть которой заключалась в более современной панели приборов, оснащенной бортовым компьютером и тахометром. Отдельные партии комплектовались противоугонной системой, электростеклоподъемниками и электрозамками дверей, также были изменены некоторые элементы внутренней отделки.
ВАЗ 21093, как и другие модели семейства Спутник/Самара, имеет свои достоинства и недостатки. Среди достоинств, конечно же, можно выделить высокие динамические и скоростные качества, курсовую устойчивость и хорошую управляемость. Что касается отрицательных моментов, то относительно всех предыдущих моделей выделим дребезжание, наличие дешевого пластика в салоне, меньшую проходимость и пониженную ремонтопригодность.
По сравнению с теми же Жигулями автомобиль эффективнее использует свободное пространство, стал легче и безопаснее (например, при лобовом ударе). Заднее сиденье ВАЗ 21093 легко складывается для перевозки негабаритного груза. Автомобиль требует меньше движений руля, позволяет быстро и безопасно входить в повороты даже на скользкой дороге.
В качестве антикоррозийной защиты кузова используется более стойкая грунтовка панелей перед покраской, наносится из эпоксидного состава при окончательной обработке кузова. Естественно, по сравнению с зарубежными аналогами эти меры вряд ли можно признать удовлетворительными.
И еще несколько слов о внешнем виде ВАЗ 21093. Он очень своеобразен, а все благодаря клиновидной форме с загнутыми боковыми окнами. Несомненно, такие формы делают автомобиль более спортивным, но по вместительности и удобству посадки он проигрывает зарубежным аналогам. Еще одно новшество — бензобак теперь из специального пластика, а не из металла, как было раньше. Такой бак при пожаре будет вздуваться, а не взрываться, что само по себе дает машине определенную фору в плане безопасности.
ВАЗ 20109 — самая массовая модель первого поколения переднеприводных автомобилей АвтоВАЗа. Время от времени на рынке появлялись его различные модификации. Одним из них был вариант 21093. Для модификации ВАЗ 21093 технические характеристики оказались очень хорошими для обоих вариантов двигателей: карбюраторного и инжекторного.
Место 21093 в линейке моделей АвтоВАЗа
Прототипом для ВАЗ 21093 послужил переднеприводный хэтчбек ВАЗ 2109 Спутник, с карбюраторным двигателем 1,3 л, выпускавшийся в Тольятти с 1987.
Мощность его двигателя составляла 64 лошадиные силы. Внешне 21093 «Самара», появившаяся в 1990 году, мало чем отличалась от 2109. Габариты, дизайн, отделка — все было почти как у девятки. Основные отличия были спрятаны под капотом.
Модификация 21093 получила новый двигатель. Конструкторы Волжского автомобильного завода увеличили диаметр цилиндра с 78 до 82 мм при том же ходе поршня 71 мм. Это дало увеличение рабочего объема с 1288 куб. см до 149 куб.9. У автомобиля увеличена мощность, улучшены характеристики (скорость и разгонная динамика), немного снижен расход топлива. В целом автомобиль ВАЗ 21093 приобрел заметную живость.
ВАЗ 21093 «Самара» выпускался в Тольятти до 2004 года, уступив место модели 2114, пятидверному переднеприводному хэтчбеку из семейства Самара-2.
Кузов и салон ВАЗ 21093
За годы выпуска модификации 21093 произошли некоторые изменения в конструкции при сохранении габаритов кузова. Кузов девяносто третьего – пятидверного хэтчбека, обновлены его передняя часть и радиатор, появилось короткое крыло.
Габаритные и внутренние размеры модели 2109и 21093 совпадают до миллиметра. Салон автомобиля 21093 пятиместный, но троим крупным мужчинам сзади сложно поместиться. задний ряд Сиденья складываются, почти вдвое увеличивая объем багажника (с 330 литров до 640 литров).
Основные габариты автомобиля «Лада 21093».
Комплектация люкс имела улучшенную панель приборов с тахометром и бортовым компьютером, появилась возможность установки электростеклоподъемников и противоугонной системы. Для обивки и сидений предлагалось несколько вариантов: от самого незатейливого серого текстиля до цветных материалов более высокого качества. Салон девяносто третьего оказался удобным и практичным как для ежедневных поездок на работу, так и для относительно дальних поездок с детьми.
Что касается кузова и салона ВАЗ 21093, то вполне возможен тюнинг. Опытные автолюбители часто делают тюнинг своими руками.
93-й вариант двигателя
Для модели 21093 есть два варианта двигателя:
- карбюратор ВАЗ 21083;
- впрыск ВАЗ 2111.
Оба двигателя рядные, четырехцилиндровые, восьмиклапанные и имеют рабочий объем 1499 см3. Моторы расположены поперечно спереди. Диаметр цилиндра и ход поршня одинаковые, а степень сжатия равна 9..9. Двигатели потребляют бензин: карбюраторный — АИ-93, инжекторный — АИ-95. Емкость топливного бака такая же — 43 л.
Двигатель ВАЗ 21083 на карбюраторной модели ВАЗ 21093 развивает максимальную мощность 70 лошадиных сил при 5600 об/мин, и крутящий момент 104 Нм при 3400 об/мин. Максимальная скорость составляет 154 км/ч, двигатель разгоняет машину до 100 км/ч за 13,4 с. Расход топлива ВАЗ 21093 на 100 км по городу – 8 л, за городом – 5,7 л, в смешанном цикле – 6,8 л. Снаряженная масса при этом составляет 915 кг.
В 1994 году была выпущена версия ВАЗ 21093 инжектор, получившая обозначение ВАЗ 21093i. Технические характеристики ВАЗ 21093i изменились в лучшую сторону. Мощность двигателя возросла до 78 лошадиных сил при 5400 об/мин, крутящий момент составил 116 Нм при 3000 об/мин.
Время разгона до 100 км сократилось до 13 с. Теперь о том сколько ест машина. Расход топлива в городе равен 9 л на 100 км, за городом – 5,9 л, в смешанном цикле – 7,2 л. Снаряженная масса 945 кг.
Трансмиссия и ходовая часть автомобиля ВАЗ 21093
Трансмиссия на ВАЗ 21093 конструктивно выполнена одним узлом, включающим сцепление и механическую коробку переключения передач (МКПП). Коробка совмещена с дифференциалом, сцепление однодисковое. Крышка сцепления крепится к маховику болтами. Для обеспечения контакта с прижимной пластиной служат шесть эластичных пластин. Коробка передач механическая, пятиступенчатая. Первичный вал шестерен находится в зацеплении с ведомыми шестернями постоянно. Выходной вал имеет два синхронизатора.
Привод колес автомобиля включает два шарнира равных угловых скоростей (ШРУС): стержневой вал слева и трубчатый справа. Передняя подвеска автомобиля независимая, амортизаторы гидравлические, пружины цилиндрические. Задняя подвеска торсионная, независимая, на продольных рычагах.
В тормозной системе модели 21093 используются дисковые передние и барабанные задние тормоза. Происходит диагональное взаимодействие контуров. В один контур входят правое переднее и левое заднее колесо, в другой — два оставшихся. В систему гидропривода входили вакуумный усилитель и регулятор давления в задних тормозах.
Есть вещи, которые разум не может понять. Многие из них расположены в России и одним из таких моментов является постоянно падающая популярность продукции отечественного автопрома. В наше время эта традиция продолжается, в том числе и в моделях «девятого» вазовского семейства – хэтчбеке ВАЗ 21093 и седане ВАЗ 21099.
Оба автомобиля построены на платформе ВАЗ 2109, которая в свою очередь является модификацией ВАЗ 2108, а последний считается родоначальником переднеприводных, поперечно расположенных автомобилей в отечественном автопроме.
ВАЗ 21093 — двухобъемный пятидверный хэтчбек. Он стал заменой ВАЗ’у 2109, его конвейерный выпуск начался в 1991 году.
Основными отличиями моделей стали замена переднего «короткого крыла» и короткого капота на «длинное крыло» и длинный капот, изменение руля, облицовки задних боковых стекол, появление так называемой «высокой» приборной панели (а затем — «евробанели»). Вместо 1,3-литрового двигателя на ВАЗ 2109 установлен 1,5-литровый карбюраторный двигатель (63,7 л.с. и 94 Н/м против 70 л.с. и 106,4 Н/м), что сократило время разгона до сотни с 16 до 13,5 секунд и увеличило максимально возможную скорость со 148 до 156 км/ч.
С 1994 года ВАЗ-21093 имеет инжекторный двигатель того же объема. ВАЗ 21093 имеет две модификации: ВАЗ-21093-02 и ВАЗ 21093-03, отличающиеся от своей базовой передаточным числом главной передачи (3,7 против 3,94) и наличием бортовой системы контроля, а также (вариант 03) бортового компьютера, микропроцессорной системы зажигание.
Автомобиль ВАЗ-21099 выпускается с 1990 года, отличается от ВАЗ-21093 трехобъемным типом кузова — седан, имеет четыре двери, новую облицовку радиатора.
В свое время этот автомобиль был своеобразным признаком «элитности» его владельца. ВАЗ 21099 имеет две модификации, аналогичные ВАЗ 21093 – 02 и 03, и такие же технические характеристики. 93-я и 99-я модели ВАЗ имеют однодисковое сцепление, 5-ступенчатую механическую коробку передач, переднюю независимую подвеску МакФерсон (с поперечными рычагами и стабилизатором поперечной устойчивости) и продольные рычаги (с гидравлическими амортизаторами и винтовыми пружинами), заднюю подвеску, переднюю — дисковую , а сзади — барабанные тормоза.
Среди эксплуатационных «минусов» ВАЗ-21099 и 21093 в первую очередь необходимо выделить низкое качество металла (если не делать антикоррозию, через три года появляются очаги ржавчины) . Практически у всех автомобилей дребезжит приборная панель, салон отличается плохой шумо- и пылеизоляцией. Учитывая общую тенденцию выпуска отечественными предприятиями некачественных деталей, их частый выход из строя.
«Плюсов» у «девятого» семейства гораздо больше, чем минусов.
Во-первых, этот автомобиль (с учетом подвески и клиренса), как и многие отечественные, оптимально подходит для тех дорог, по которым он ездит. Второй момент, часто вытекающий из первого, это ремонтопригодность «девяток». Да, ломаться и изнашиваться они могут что угодно, но стоимость работ по замене и ремонту будет адекватна карману их владельца. В-третьих, заказать запчасти можно практически в любом автомагазине, а починить в любом гараже. За последние почти 20 лет автомобили «девятого» семейства были одними из самых узнаваемых на отечественных дорогах.
В России выпуск модификаций «девятки» прекращен в 2004 году. Преемник модели, до сих пор выпускается на Волжском автомобильном заводе в классической линейке кузовов: седан 2115, 3-дверный хэтчбек 2113 и 5-дверный хэтчбек 2114.
В настоящее время производство ВАЗ-21093 и ВАЗ-21099 под «родными» именами продолжается в Украине на Запорожском автомобилестроительном заводе (ЗАЗ). Образ автомобиля, в котором, как и в творениях Микеланджело, нет ничего лишнего, обеспечивает моделям на базе «девятки» неисчерпаемую популярность и стабильные продажи.
