Стенд развал-схождения – реально ли собрать своими руками? + видео » АвтоНоватор
Для безопасного передвижения на дорогах необходимо следить за углами установки колес транспортного средства, а сделать это можно, только имея стенд развал-схождения, своими руками вы сможете собрать собственный, если прочитаете предложенную статью.
Почему важно следить за показателями развала и схождения?
Развалом называется угол между плоскостью, в которой вращается колесо, и вертикалью. В случае, когда колеса имеют наклон верхней стороной внутрь, данный параметр является отрицательным, и наоборот, когда верхняя часть колеса имеет наклон наружу – положительным. Главной задачей правильно выставленного наклона является снижение нагрузки на рулевое колесо, особенно при передвижении по неровному дорожному покрытию. Также благодаря ему обеспечивается максимальный контакт резины с дорогой. А значит повышается устойчивость автомобиля, его управляемость, и снижается интенсивность износа покрышек.
Схождение – это угол, образующийся между плоскостью, в которой вращается колесо, и направлением движения. В его функции входит компенсировать «увод», который возникает в случае отрицательного развала, что в значительной степени снижает износ резины. Если же параметры развала и схождения сильно нарушены, то эксплуатировать такое транспортное средство весьма небезопасно. Оба эти угла связаны между собой, поэтому их регулировка возможна только лишь в паре. Конечно, отрегулировать развал-схождение могут практически на любом СТО, но не всегда хочется обращаться за платной помощью. Поэтому попробуем собрать собственное приспособление.

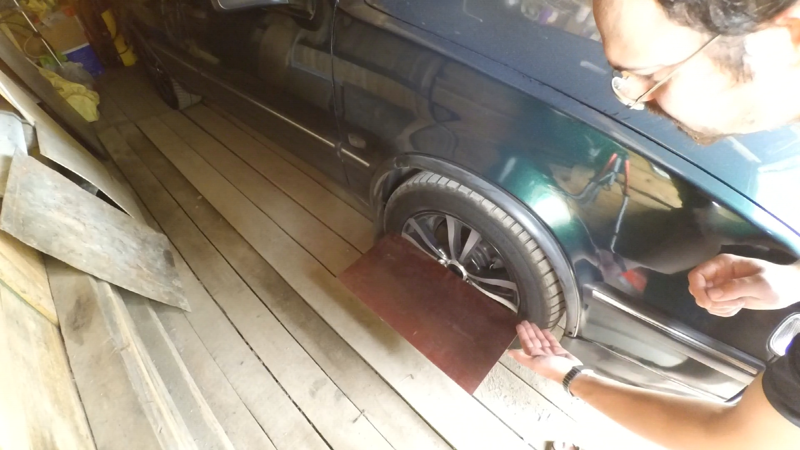

Устанавливаем развал-схождение простым способом
Настроить правильно углы развала и схождения довольно просто даже самостоятельно. Для этого необходима всего лишь ровная площадка (конечно, лучше всего, если на ней будет предусмотрена еще и смотровая яма, но данное требование не обязательно) и набор, состоящий из гаечных ключей, отвеса, мела и телескопической линейки.
Далее, при наличии всего необходимого инструмента, можно приступить непосредственно к работе.
Оба угла можно настроить даже в дороге, имея лишь отвес и телескопическую линейку. В первую очередь настраивается угол развала.
Делается это следующим образом, передние колеса транспортного средства выставляются ровно, после чего на них рисуются метки с внешней стороны покрышки (снизу и сверху). Приложив шнур отвеса к кузову, замеряем расстояние от него до обода. Дабы потом не запутаться, лучше фиксировать все полученные данные. Затем, прокатив своего железного коня таким образом, чтобы его колеса совершили поворот на девяносто, а потом на сто восемьдесят градусов, осуществляем все вышеописанные действия в точно такой же последовательности.
Если полученные значения совпадать не будут, тогда можно быть уверенным в том, что нарушен именно развал. Чтобы исправить ситуацию, нужно демонтировать колесо, далее нужно открутить ключом на 19 крепежные болты, посредством которых стойка фиксируется к кулаку.
Теперь можно свободно настраивать угол развала, сдвигая поворотный кулак. При этом учтите, что для переднеприводных автомобилей его значение должно составлять -1/+1 мм, а для машин с задним приводом – погрешность до 3 мм.
Приступаем к регулировке угла схождения, в принципе данная процедура не сильно отличается от вышеописанной. Точно также рисуются мелом метки, а затем, приставив к ним телескопическую линейку в положении соответствующем «0», прокатываем автомобиль по направлению вперед, при этом линейка должна уйти назад. Самое главное в этом деле, чтобы ни сразу, ни потом она не касалась элементов кузова и подвески. Теперь необходимо оценить ситуацию: если расстояние уменьшилось, тогда рулевые тяги следует укоротить (именно их длина отвечает за величину этого угла), а если же наоборот – увеличилось, то, соответственно, удлинить.
Стенд развал-схождения своими руками – реально ли это?
Казалось бы, кто в век высоких технологий будет мучиться с линейкой и отвесом в гараже, когда наверняка есть что-то более технологичное, но доступное.
Есть талантливые инженеры, которые стараются для себя любимого и своего авто, многие из них разработали собственные проекты стендов, которые вполне можно собрать дома. Правда, даже при подробнейшем описании и предоставлении чертежа не многие готовы повторить их достижение.
Общий принцип сборки собственного стенда заключается в наличии приемника сигнала, по которому вы будете видеть, что углы не настроены, и источника этого сигнала, который будет полностью передавать положение колеса, а значит, он должен быть закреплен на колесе.
Кратко суть действия данной схемы мы изложим, может быть, у вас появится мысль, как воплотить ее более простым способом.
Для колеса делается крепление для зеркал, которое представляет собой четырехточечную клешню, закрепляемую на колесном диске. На креплении посередине вешается относительно большое зеркало, строго перпендикулярно земле. Напротив этого приспособления, закрепленного на колесном диске, устанавливается экран с перпендикулярными линиями, одна из них – развал, другая – схождение. На перекрестье делается отверстие, из него светит лазерная рулетка параллельно земле, попадая лучом прямо в зеркало.
При должном расположении этих элементов системы, их юстировки, а также идеально ровной поверхности, работать такой стенд будет примерно так. Вы устанавливаете зеркало на колесо напротив экрана, включаете лазер. Луч устремляется в зеркало и отражается на экране. Если пятно попадает в центр креста, то развал-схождение в полном порядке, если же оно смещено, то регулируете углы и запускаете данную систему заново. Понятно, что добиться точной работы всего этого довольно трудно, поэтому подумайте, может, лучше раз в год заехать на СТО, а уж где-то в дороге, если вдруг случилось неосторожное попадание в яму, например, можно сделать быструю регулировку вручную.
- Автор: Марина
- Распечатать
Оцените статью:
(1 голос, среднее: 5 из 5)
Поделитесь с друзьями!
Adblock
detector
Стенды развал схождения Beissbarth, 3D, компьютерный, бесконтактный, лазерный
Стенды развал схождения
Сложно переоценить значимость правильно отрегулированных углов установки колес. От этого напрямую зависит износ покрышек, техническое состояние и долголетие подвески. Но самое главное – это безопасность водителя и его пассажиров. Отрегулировать эти параметры вы сможете при помощи специального оборудования для автосервиса – стенда развал схождения.
Стенды для регулировки развал схождения бывают:
- Лазерный стенд развал схождения
- Стенд развал схождения 3D
- Компьютерный стенд развал схождения — CCD
- Бесконтактный стенд развал схождение

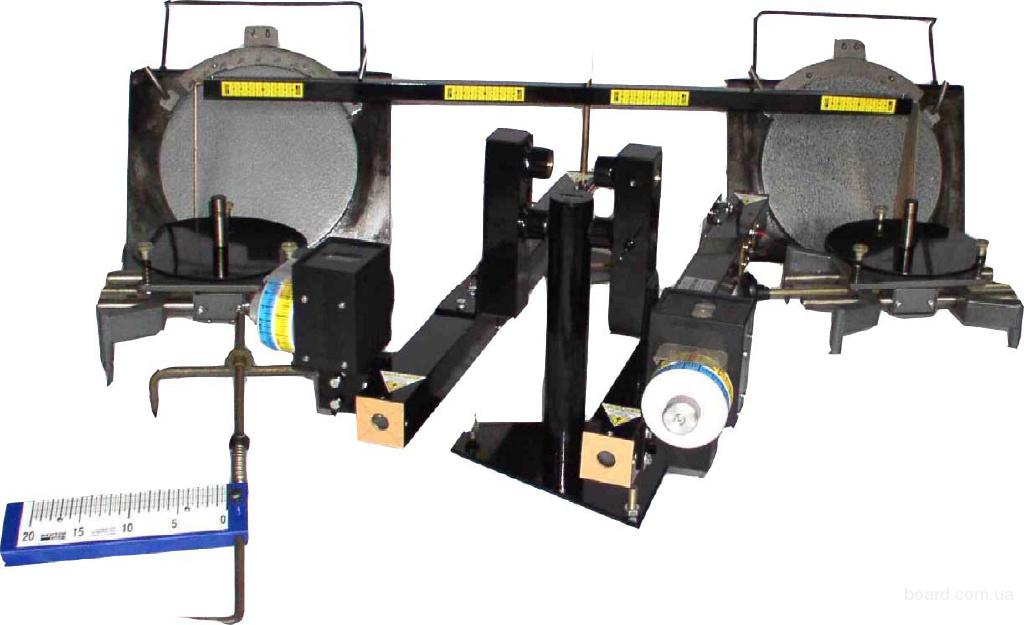

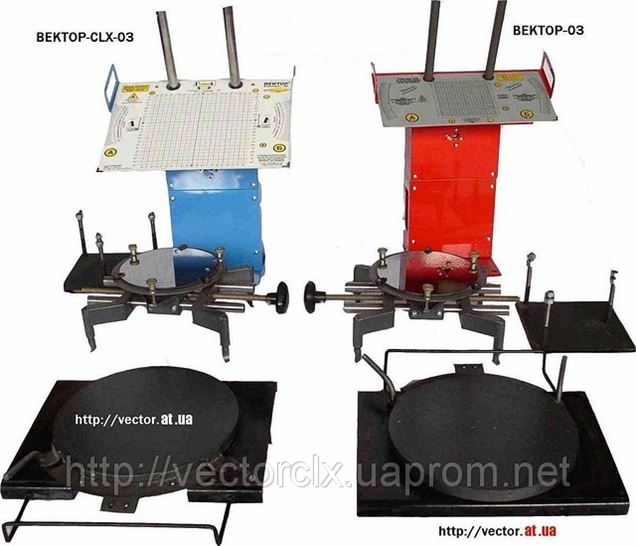

Лазерный стенд развал схождения
Немного разобрались, куда и как поставить стенд развал схождение, осталось выяснить, какой стенд сход развал выбрать.
Какая технология на данный момент актуальна? Как работает и выглядит тот или иной стенд для регулировки развал схождения? Мы не хотим останавливаться на лазерном стенде развал схождения или стенде с оптической технологией регулировки. Этим стендам уже сто лет в обед, и про них уже немало сказано и без нас. Не смотря на то, что оптические и лазерные стенды регулировки развал схождения до сих пор используются на некоторых СТО, их удел лишь старые автомобили. Конечно, мы не будем умалять заслуг этих стендов, они долго и славно трудились, но их время прошло. Современные автомобили под потолок напичканы электроникой и мало чем уступают легкомоторным самолетам, а клиенты становятся требовательнее с каждым днем. Лазерный стенд развал схождения не поможет получить расположение клиентов и вряд ли чем-то сможет помочь современному автомобилю.

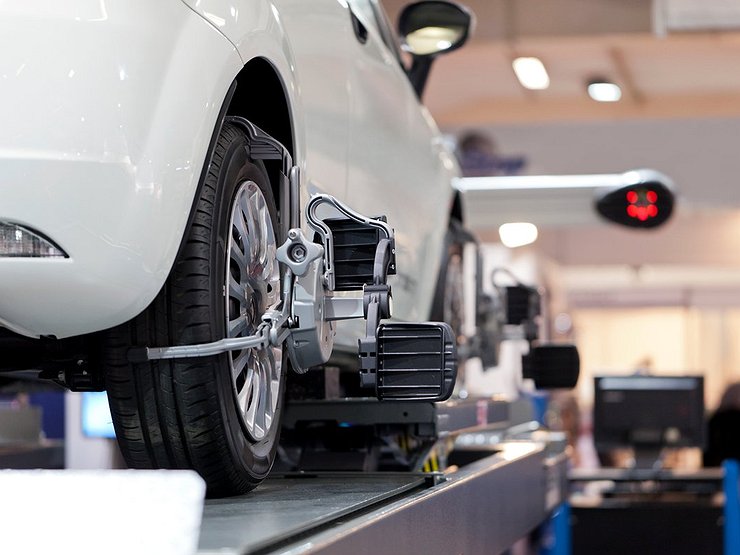

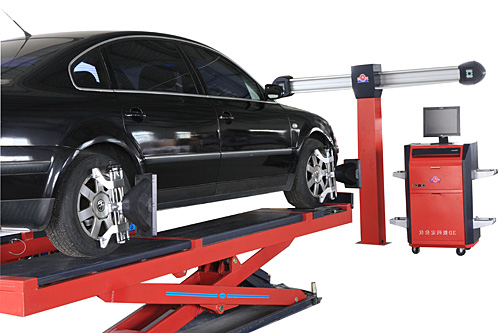

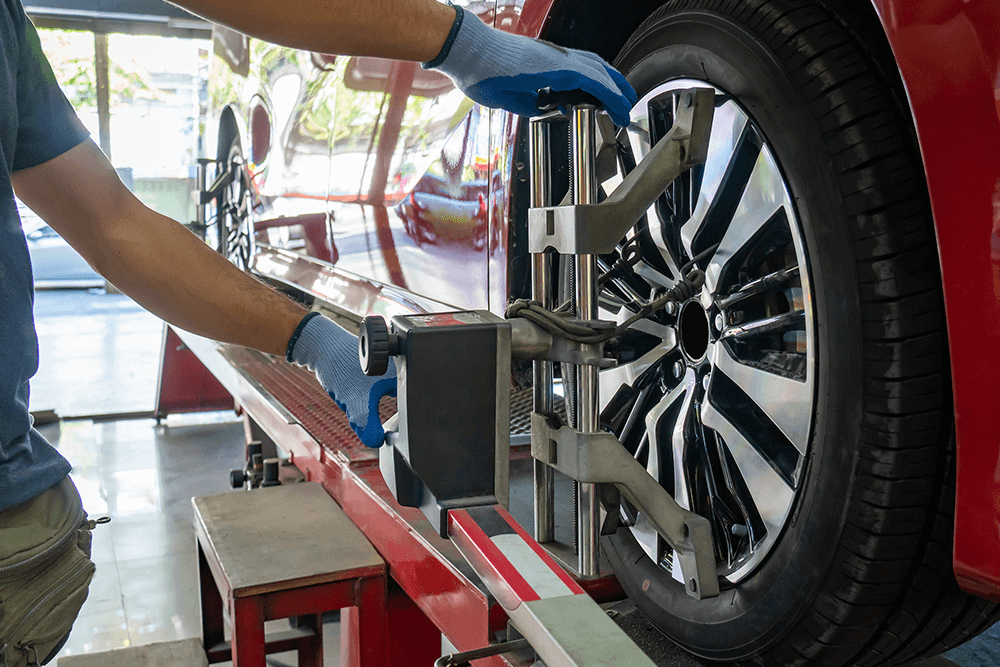

Компьютерный стенд развал схождения
Компьютерные стенды развал схождение обладают куда более высокими возможностями.
Такие стенды уже имеют базу данных автомобилей, результаты измерений можно увидеть на экране компьютера, а после распечатать на принтере. Компьютерные стенды развал схождение CCD отвечают самым высоким требованиям точности, а их функциональные возможности зависят от количества CCD датчиков в измерительных головках. Стенды с шестью датчиками измеряют не все параметры и не дают полной картины по задней оси автомобиля, поэтому эти стенды развал схождение почти утратили свою актуальность.
Совсем другое дело компьютерные стенды развал схождение с восемью датчиками.
Совсем другое дело компьютерные стенды развал схождение с восемью датчиками. Такая конфигурация позволяет стенду развал схождения видеть автомобиль со всех сторон, образовывая замкнутый измерительный контур вокруг автомобиля. Каждая измерительная головка оснащена двумя измерительными CCD камерами, которые производят измерения при помощи инфракрасного луча. Регулировка развала схождения выполняется системой состоящей из 8 инфракрасных измерительных CCD датчиков, со встроенными маятниками развала.
Измеренные значения передаются на центральный компьютер посредством кабелей или по радиоканалу.

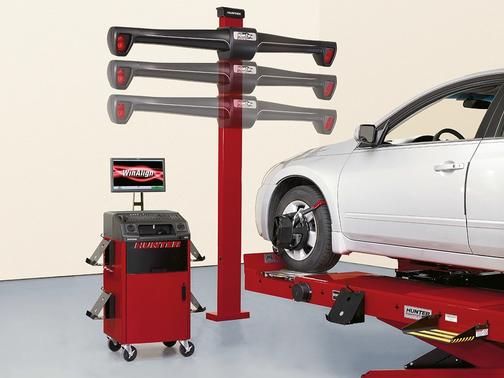

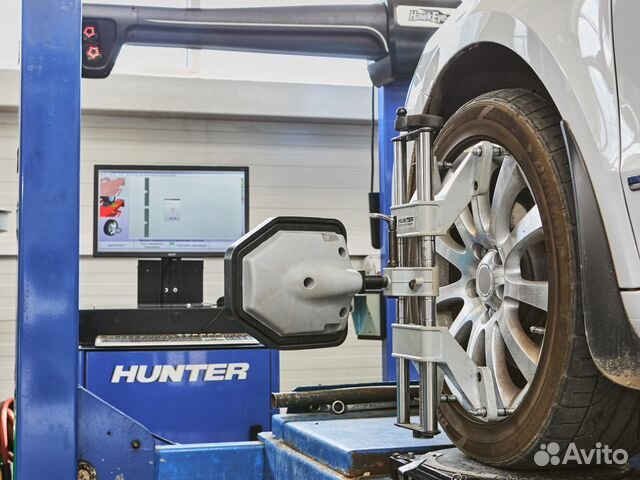

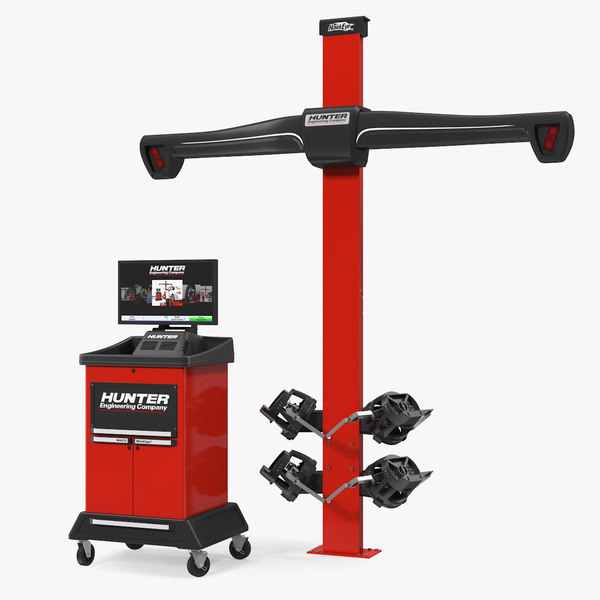

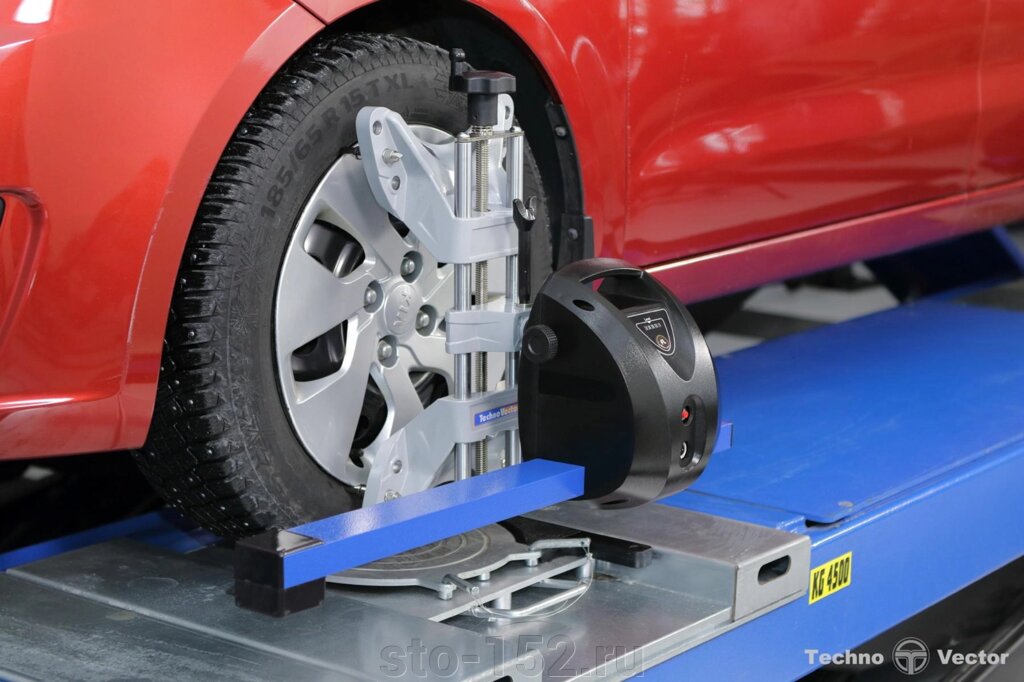

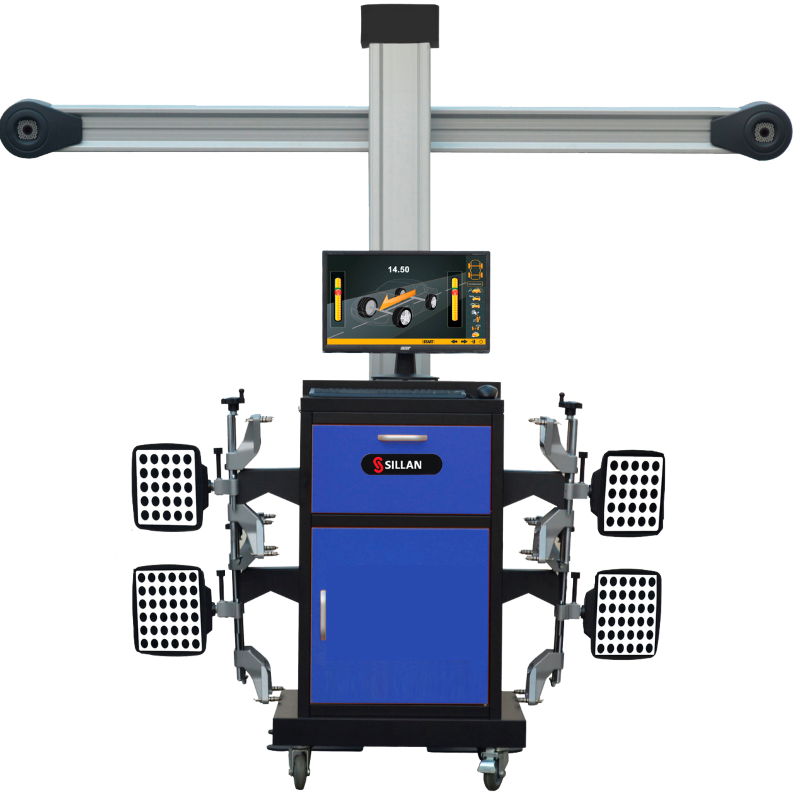

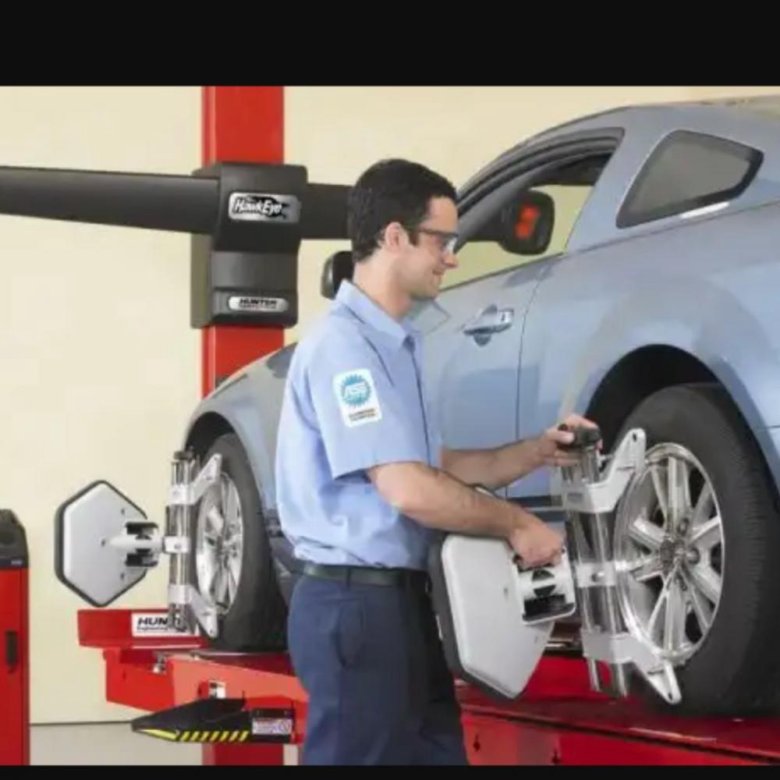

Стенд развал схождения 3D
Однако инфракрасная измерительная технология на сегодня не является передовой. Несколько лет назад им на смену пришло новое оборудование для развал схождения, которое использует технологию трехмерного моделирования положения колес в пространстве или проще 3D развал. Данная технология позволяет отказаться от присутствия измерительных головок непосредственно на колесах автомобиля. На колеса крепятся ударопрочные, легкие и неприхотливые в обслуживании мишени, а все электронные компоненты для регулировки находятся вне рабочей зоны.
Основными преимуществом стенда развал схождения 3D являются скорость и простота работы. Установка мишени занимает считанные секунды, компенсация биения осуществляется прокатыванием автомобиля, а высокая скорость считывания камер заметно ускоряют процесс обработки данных. Что же касается точности технологии 3D развал схождение, то тут нельзя однозначно утверждать, что точность 3D стендов выше.
Скорее всего, в этой номинации у компьютерных CCD и стенда развал схождения 3D паритет.
Надо быть честными и сказать не только о преимуществах, но и о недостатках 3D стендов развал схождения. Основное неудобство большинства 3D стендов, это требование минимального расстояния от передних измерительных мишеней до измерительных камер. Оптимальное расстояние в 2,5 м себе может позволить не каждый автосервис. Каждый квадратный метр СТО должен приносить прибыль и жаль их вот так просто раздавать. Некоторые СТО попросту не имеют столько свободного пространства. Кроме того, измерительные камеры таких стендов развал схождение имеют так называемые «слепые зоны», когда измерительные мишени находятся вне зоны видимости камер. Для того чтобы мишени попали в зону видимости камер, необходимо поднимать или опускать автомобиль, либо перемещать измерительные камеры.
3D стенд развал схождение Beissbarth лишен этих недостатков, так как измерительные камеры всегда находятся в зоне колесной базы автомобиля.
К слову, 3D стенд развал схождение Beissbarth лишен этих недостатков, так как измерительные камеры всегда находятся в зоне колесной базы автомобиля.
Бесконтактный стенд развал схождения
Существует еще одна, действительно инновационная технология измерения – бесконтактная. Использование такого стенда регулировки развал схождения не предполагает использование мишеней, зажимов и любых конструкций впереди автомобиля или на его колесах. Лишь четыре высокотехнологичные измерительные головки, которые считывают показания с колеса, без какого либо контакта. Этот метод регулировки развал схождения лишен недостатков, которые присущи остальным измерительным системам. Правда один недостаток есть – его стоимость. Прототип бесконтактного стенда развал схождение Touchless, производства немецкой фирмы Beissbarth, был представлен автосервисному сообществу еще в далеком 2006 году. Совсем недавно на рынок вышла серийная версия стенда для бесконтактной регулировки развал схождения.
К сожалению, трудно говорить о том, когда эта технология станет доступной для массового потребителя.
Установка оборудования для развал схождения
Для установки оборудования для развал схождения и работы стенда нет каких-то особых требований. Он может работать на смотровой яме, в сочетании с автомобильным четырехстоечным или ножничным подъемником. Есть только одно важное требование – пол или платформы подъемника, на которых установлен стенд развал схождения, должны быть горизонтальными. Очень важно, чтобы все четыре колеса, расположенные на передних поворотных столах и задних подвижных платформах, находились на одном уровне. Для стенда развал схождение не требуется больше пространства, чем необходимо для обычного осмотра автомобиля. Благодаря этому, стенд регулировки развал схождения можно использовать почти везде, начиная от современного СТО и заканчивая старым «добрым» гаражом.
Сервисное обслуживание и ремонт стенда развал схождение
При выборе любого оборудования, во внимание необходимо принять одну важную деталь – сервисное обслуживание.
Это особенно касается стендов развал схождения, оборудования состоящего из массы электронных компонентов, о назначении которых большинство из нас имеет смутное представление. При поломке стенда не обойтись своим умом или услугами радио мастера, необходим узкий специалист и конечно специфичные запчасти.
Всегда качественное сервисное обслуживание и ремонт стендов развал схождения
Для автосервиса, стенд развал схождение – это инструмент. Инструмент для зарабатывания денег, он должен быть исправен и зарабатывать каждый час. Техническое обслуживание и ремонт стенда развал схождение должен производиться быстро, и качественно. ТСП Трейдинг одна из немногих компаний, которая имеет для этого все необходимое. У нас есть обученный технический персонал и запчасти, необходимые для ремонта стендов развал схождения. Наши требования к сервису высоки и эти требования, в первую очередь к себе. Мы постоянно повышаем планку, попробуйте, и вы не согласитесь на меньшее.
Самодельный стенд развал-схождения — inuyashka — LiveJournal
Оптический стенд для регулировки углов установки колес
Мне давно хотелось сделать свой стенд развал-схождения. Как-то увидев лазерную указку, нашлось подходящее решение.
Схема его представлена на рис.1. (Она близка к используемой в оптических стендах на СТО). Чтобы «оживить» схему, нужен ровный, более или менее горизонтальный пол в гараже, а также несколько приспособлений.
Первое-экран с излучателем (рис.2). Его крепят на подставке или на стене гаража. В последнем случае надо предусмотреть регулировку положения лазерной указки, закрепив ее, например, на гибком (рис.2,б). Расстояние от левого и правого экрана до отражателей может быть разным, что учитывается при вычислениях. Чем больше расстояние, тем крупнее будут измеряемые величины на экране, а следовательно, точность.
Вместо миниатюрных штатных элементов питания указки дешевле использовать внешний источник постоянного тока напряжением 4,5В (например, батарейки для карманного фонаря).
Второе приспособление (рис.3) устанавливаем на колесо — это зеркало, отражающее луч указки.
Болты крепления 1 (рис.4) можно изготовить из стандартных колесных, ввернув в их головки шпильки.
Еще одно приспособление — центрирующие экраны 2 (рис.5).
Разумеется, конструкцию всех элементов можно усовершенствовать, сделать их более удобными. Все зависит от возможностей изготовления и частоты использования.
Прежде чем приниматься за работу, полезно подковаться в теории.
Горизонтальность опорных площадок достаточна в разумных пределах, лишь бы нагрузка не перераспределилась заметно с одного колеса на другое. Чтобы передние колеса при контроле углов легко поворачивались я ставлю каждое на две металлические пластины, между которыми заложена смазка.
Порядок работы таков.
Устанавливаем экраны на выбранном расстоянии от опорных площадок. Поверхности экранов должны быть параллельны продольно-вертикальной плоскости автомобиля, горизонтальная средняя линия на экране — параллельна горизонтальной плоскости.
В противном случае в измеренных величинах углов появятся ошибки (особенно угла продольного наклона оси поворота, так как его показания снимаются с края экрана).
При стационарной установке (на стене, например) на экран можно нанести поля допустимых отклонений луча, соответствующие измеряемым углам: по ним вы быстрее и легче сориентируетесь, не прибегая к повторным измерениям.
Ставим центрирующие экраны на центры опорных площадок (см.рис.5).
Включаем излучатели-указки и поочередно регулируем лучи так, чтобы каждый из них проходил через отверстия в центрирующих экранах и падал на противоположный экран с излучателем.
Устанавливаем автомобиль передними колесами на опорные площадки и закрепляем отражатели, поочередно меняя штатные болты крепления диска на специальные.
Измеряем расстояние l от поверхностей зеркал отражателей до центров экрана.
Поднимаем одно из передних колес и включаем излучатель.
Прокручиваем колесо: на экране отраженный луч описывает окружность.
Устанавливаем луч в верхней точке окружности. Отпускаем немного переднюю регулировочную гайку верхнего по положению болта и притягиваем пластину с зеркалом задней регулировочной гайкой. Повторяем эту операцию до тех пор, пока луч при вращении колеса не «замрет» в точке. Значит, поверхность зеркала параллельна плоскости вращения колес.
Опускаем колесо с отрегулированным отражателем, поднимаем другое колесо и так же регулируем отражатель на нем.
Прожимаем подвеску, нажав несколько раз не переднюю часть автомобиля, прокатываем его немного вперед-назад и вновь устанавливаем на опорные площадки.
Измеряем угол развала β, для чего поворачиваем колесо рулем так, чтобы луч падал на вертикальную среднюю линию или рядом. Отклонение луча от этой линии соответствует углу развала колес. Развал положительный, если луч отразился ниже горизонтальной средней линии, и отрицательный, если выше. Величину угла вычисляйте по формуле:
sinβ = a/2l, где a-отклонение луча от горизонтальной средней линии,
l – расстояние от поверхности отражателя до экрана,
2 – коэффициент два угла – падения и отражения.
ВАЗ-2101…-07 угол без нагрузки — 0˚5 ́ ±20 ́ , что для величины l = 1 м соответствует отклонению на экране:
a = 2∙0,00145∙1000 = 2,9±11,6 мм.
Для контроля схождения колес (Сx) устанавливаем их так, чтобы на одном из экранов луч падал на вертикальную среднюю линию, а на втором экране измеряем отклонение (b) от нее. Поскольку величину схождения в руководствах по эксплуатации указывают как разность расстояний между передними и задними краями дисков передних колес, вычисляем отклонение по формуле:
b = 2Cxl/D, где b — отклонение луча от вертикальной средней линии
Сx – схождение,
l – расстояние от поверхности отражателя до экрана,
D– диаметр диска колеса (для ВАЗ-2101…-07 – 360 мм),
2 – коэффициент два угла – падения и отражения.
Например, при l = 1 м схождение в допуске (2-5 мм), если отклонение лежит в пределах 11-27,8 мм.
Схождение регулируем изменением длины обеих рулевых тяг, стараясь сохранить их примерное равенство.
Теперь определим угол продольного наклона оси поворота α – кастер. Поворачиваем колесо так, чтобы луч оказался на левой или правой границе экрана. Измеряем отклонение от горизонтальной средней линии. То же проделываем, повернув колесо в противоположную сторону (луч на другой границе экрана). Если отклонения оказались по одну сторону от средней линии, из большего нужно вычесть меньшее, если по разные стороны, их нужно сложить.
Угол вычисляется по формуле:
tgα = C/S, где C – сумма или разность отклонений,
S – ширина экрана (400 мм).
ВАЗ-2101…-07 угол без нагрузки — 3˚30́ ±30́ , соответствует величине
C = 24,4±3,5 мм.
При регулировке помните, углы продольного наклона оси поворота у обоих колес должны быть равными.
Эффективность стенда проверена измерениями на заводских стендах, показания идентичны.
источник http://aksen.ucoz.ru
