Лонжерон

Что представляет из себя лонжерон, который временами может «уставать» или «уходить», а в крайнем случае даже лопнуть?

Кузов

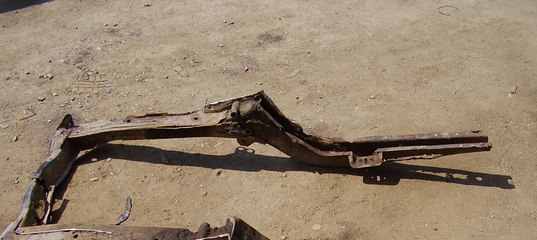

Лонжерон – это труба прямоугольного сечения (продольная балка), которая проходит через переднюю или заднюю часть кузова автомобиля (или насквозь от переднего бампера до заднего).

Что такое лонжерон?

Лонжероны могут быть монолитными (изготавливаются в виде одной детали фрезерованием или штамповочным методом) и составными (конструируется из нескольких элементов при помощи сварки). Обычно лонжероны парные: правый и левый.  Левый или правый составной лонжерон условно делится на три части: передний, средний и задний. Причем передний и задний находятся выше относительно среднего, что придает лонжерону так называемую S-образную форму.

Относительно друг друга лонжероны могут располагаться как параллельно друг другу (в составе лонжеронных рам), так и под некоторым углом (например, в вильчато-хребтовых рамах).

Сегодня лонжероны входят в конструкцию любого автомобиля вне зависимости от типа его несущей системы

Изготавливают лонжероны из алюминиевых или титановых сплавов, а также из сталей или композиционных материалов. Основным сечением является швеллер (коробчатое П-образное сечение), причем в наиболее нагруженных местах высота сечения больше. Иногда, хотя бы на небольшом отрезке, они могут иметь сечение короб (замкнутое).

История лонжерона

История лонжеронов связана с историей рамных конструкций кузова, потому как изначально именно рамы были единственной несущей системой авто. Постепенно рамные конструкции совершенствовались (сначала они были деревянными), и в состав рамы стали входить лонжероны.

В 20-е годы фирма Auburn создает лонжеронную раму с Х-образной поперечиной

Примерно в 20-е годы фирма Auburn создает лонжеронную раму с Х-образной поперечиной. Лонжеронные рамы состояли из двух параллельных лонжеронов и нескольких поперечин. По своему виду эти рамы напоминали лестницу, за что иногда их называли лестничными. Сегодня лестничную раму можно увидеть у любого грузовика, например, у ГАЗели.

Постепенно стали появляться автомобили с интегрированными рамами (лонжероны интегрировались в пол кузова, стали его частью).

Сегодня лонжероны входят в конструкцию любого автомобиля вне зависимости от типа его несущей системы.

Функции лонжерона

Лонжерон является основным силовым элементом транспортного средства: в рамных автомобилях (грузовики, тяжелые внедорожники)  лонжерон является частью рамы, в безрамных (легковые автомобили) — служит усилительной деталью для брызговиков, днища кузова и пола багажного отсека.

Лонжероны

Лонжерон несет на себе нагрузки кузова, двигателя и пассажиров. Это одна из самых прочных частей машины.

Кроме того, лонжероны являются амортизаторами передней части кузова, так как располагаются в зоне поглощения деформации. Слишком жесткая и прочная конструкция кузова не может поглотить энергию удара, кузов практически полностью передает энергию пассажирам. Для того, чтобы  часть кузова, в которой находятся люди, деформировалась минимально, необходимо смягчить удар.

С этой целью в передней и задней частях кузова организуются деформируемые зоны, их силовая структура в продольном направлении сознательно ослабляется.

В частности, различными способами ослабляют лонжероны: уменьшают толщину их стенок или сечения (переменное сечение лонжеронов), выполняют сквозные прорези и специальные отверстия в слабонагруженных местах, при штамповке создают складки, предусматривающие в случае аварии смятие лонжерона в гармошку и т.д. При столкновении эти части подвергаются значительному разрушению, но одновременно поглощают большую часть кинетической энергии (энергии движущегося тела), тем самым они  уменьшают силу удара, направленную в сторону салона.

Проблемы, связанные с лонжеронами

Под воздействием нагрузок с течением времени лонжерон может деформироваться, уставать и трескаться. Кроме того лонжерон может оказаться  в значительной степени деформированным после аварии.

В этом случае могут оказаться нарушенными важные параметры машины: положение агрегатов (подвески, мотора) относительно кузова, линии разъемов кузовных деталей, а также дверей и крыльев, могут быть нарушены параметры силовой конструкции кузова, геометрия подвески, снаружи могут появиться неустранимые трещины.

Если лонжерон лопнет, конструкция кузова окажется полностью разрушенной. Поэтому после ДТП в первую очередь проверяют, насколько деформированы лонжероны, а также в каком положении они находятся.

По статистике около 90% работ по правке и замене лонжерона приходится на передний лонжерон.

В зависимости от степени повреждения и протяженности деформируемой зоны, определяют вид ремонтных работ. Лонжерон, входящий в состав рамы, поменять легко, что же касается лонжерона несущего кузова, иногда менять его просто уже нет смысла.

Если лонжерон деформирован несильно, его можно отремонтировать (вытянуть). Делают это на специальном стенде-каролинере, что  позволяет точно измерить все его параметры.

Если же лонжерон сильно деформирован, необходимо его заменить, потому как исправление при такой деформации приведет к изменению структуры металла, соответственно, уменьшится его прочность, что, в свою очередь, повлечет за собой изменение характеристик всего кузова.

При частичной замене лонжерона  соединение производится встык дуговой газосваркой, никакие соединительные муфты не используются.

Так как лонжерон является усиливающей частью кузова и во многом определяет его жесткость,  при ремонте иногда стараются усилить (упрочить) лонжерон. Однако, если лонжерон будет усилен, он перестанет выполнять свою амортизирующую функцию при ударе, а это может привести к более серьезным последствиям.

где находится, как выглядит и для чего нужен

Кузов автомобиля должен обладать жёсткостью и прочностью. Эти понятия различаются, поэтому и обеспечиваются разными способами. Но нечто единое в конструкциях, причём не только автомобильного днища, но и, например, самолётного крыла, всё же имеется. Это продольные силовые балки, обычно прямоугольного коробчатого сечения, которые принято называть лонжеронами.

Содержание статьи:

  • 1 Предназначение лонжеронов в машине
  • 2 Место расположения
  • 3 Виды конструкций лонжеронов
  • 4 Неисправности
  • 5 Нужно ли усиливать
  • 6 Ремонт и восстановление лонжеронов

Предназначение лонжеронов в машине

Пара лонжеронов образует силовую структуру кузова. Они имеются как в классической раме лестничного типа, так и в несущем кузове. Иногда цельные, от передней части машины до задней, иногда разделённые панелью пола. Тогда можно говорить о переднем и заднем лонжеронах.

Выполняют они несколько функций, как с точки зрения разработчика автомобильного кузова, так и при эксплуатации готового автомобиля:

  • конструктивный элемент, вокруг которого выстраивается весь кузов, как силовые элементы, так и навесные;
  • прочность в продольном направлении, кузов не должен провисать между колёсными осями или переламываться с образованием трещин в несущей конструкции;
  • при использовании в составе рамы совместно с поперечинами обеспечивать некоторую гибкость конструкции, важную для тяжёлых автомобилей и внедорожников, кузова с пространственной силовой структурой долго под значительными нагрузками не живут, хотя и выигрывают по жёсткости многократно;
  • обладая переменной прочностью, правильно работают в условиях ударной деформации кузова, поглощая энергию при расчётной деформации;
  • сохраняют некоторую прочность кузова в условиях сильной коррозии всех прочих элементов.

Развитые лонжероны рамы служат защитой всех расположенных снизу деталей автомобиля при контактах с грунтом. Они принимают на себя вес машины и позволяют в некоторой мере сохранять возможность передвижения, действуя подобно лыжам.

По теме: Какой фирмы ремень ГРМ самый лучший

Всё, что закреплено ниже рамы будет оторвано, поэтому эффективным клиренсом внедорожника можно считать расстояние от дороги до лонжеронов.

Место расположения

В типовом несущем кузове легкового автомобиля находится два передних и два задних лонжерона, завязанных на силовую структуру пола кузова.

Если они связаны между собой, то можно говорить об интегрированной раме, но такое встречается редко, обычно только на больших автомобилях высшего класса и лимузинах.

Для прочих кузовов вполне достаточно связи между передними лонжеронами, моторным щитом, вертикальными стойками, порогами и брызговиками колёсных арок.

Спереди и сзади между лонжеронами крепятся подрамники, на которые монтируются подвески, рулевое управление и силовые агрегаты.

Виды конструкций лонжеронов

Первые лонжероны представляли собой простейшие стальные балки прямоугольного открытого или закрытого сечения.

Впоследствии их стали выполнять более сложной формы, что обуславливалось соображениями:

  • компоновочными, поскольку только так можно было понизить центр масс и общую высоту автомобиля;
  • безопасности, балки должны деформироваться при сильных ударах, снижая уровень продольного ускорения;
  • общего снижения массы автомобиля, нет необходимости делать балки одинаковой прочности по длине;
  • технологичности конструкции, лонжероны стали сварными из отдельных частей.

Не всегда продольные силовые элементы располагаются строго вдоль автомобиля, возможны сужения и расширения межлонжеронного пространства, вплоть до применения Х-образных силовых конструкций.

Современный лонжерон – это деталь сложной формы, органически вписанная в силовую клетку кузова, располагающая зонами деформации и дополнительными усилениями в критических участках.

Сохранился принцип замкнутого сечения, стенки коробки могут быть многослойными и выполняться из различных сортов стали по прочности. Встречаются и алюминиевые конструкции.

Неисправности

Основными причинами повреждения могут быть:

  • удары при дорожно-транспортных происшествиях (ДТП) и наездах на препятствия вне дорог;
  • коррозия, в том числе и внутренняя по скрытым полостям;
  • усталость металла, ведущая к появлению трещин и ослаблению сварных швов и точек.

Любая неисправность ведёт к изменению распределения рабочих нагрузок на кузов, деформациям и нарушениям геометрии.

На несущих кузовах появляются складки навесных декоративных элементов, нарушение прилегания дверей, изменение углов установки осей в целом и отдельных колёс. Увеличивается расход резины, ухудшается управляемость автомобиля.

Нужно ли усиливать

Усиление технически исправных лонжеронов требуется лишь в спорте и при эксплуатации автомобилей в особо тяжёлых условиях, на которые кузова не рассчитаны.

Иногда усиление производится после ДТП, когда пытаются избежать сложного ремонта с заменой несущих деталей. В этих случаях геометрия кузова восстанавливается вытяжкой на стапеле, а поскольку деформированный лонжерон уже не в состоянии нормально работать в дальнейшем, то на него навариваются внешние усилители.

Та же технология иногда применяется при восстановлении после коррозии и появления усталостных трещин.

Ремонт и восстановление лонжеронов

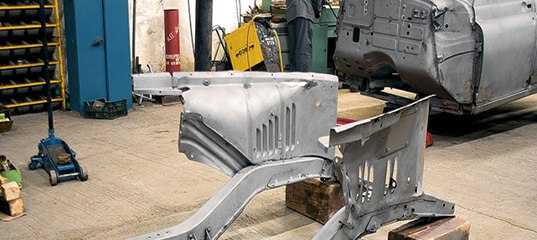

Наиболее качественным ремонтом считается замена повреждённого лонжерона. Это сложная кузовная работа, требующая высокой квалификации и большого объёма подготовительных процедур:

  • автомобиль устанавливается на стапель, снимаются размеры по контрольным точкам кузова;
  • удаляются (вырезаются и высверливаются) все детали, мешающие доступу к лонжерону;
  • старая деталь снимается с кузова, используются технологии применения абразивной или газовой резки, высверливания точек сварки, пневматической рубки металла;
  • подготавливаются места прилегания новой детали, наносится антикоррозийная защита;
  • новый участок лонжерона вваривается короткими швами, производится обработка скрытых полостей и герметизация стыков;
  • после дополнительной механической обработки наносятся грунт, антигравийное и декоративное покрытия;
  • контролируется и при необходимости корректируется геометрия кузова по контрольным точкам средствами стапеля.

Сварка сплошным швом не используется, поскольку при этом возникает неизбежная тепловая деформация кузова. Для уплотнений применяется специализированный кузовной герметик.

Поскольку прочность кузова после замены таких ответственных деталей снижается, можно применить дополнительное усиление в критических участках наваркой дополнительных косынок и пластин из перфорированного металла.

К повреждениям лонжеронов нельзя относиться без должного внимания, поскольку они играют большую роль в структуре безопасности.

Побывавший в ДТП автомобиль уже не может быть возвращён в исходное состояние простой заменой навесных элементов и подушек безопасности. Необходимо изучить состояние продольных брусьев кузова, наличие морщин, заломов и трещин, после чего восстановить прочность в ослабленных местах.

Иначе при следующей аварии плохо отработает весь комплекс, пассажиры могут не попасть в подушки, деформация пола салона превысит допустимый уровень, а элементы подвесок, силовой агрегат и рулевое управление нанесут людям значительные травмы.
