➫ Люфт турбіни: норми | TurboRotor
Працездатність турбіни залежить від наявності люфтів ротора певної величини. Зазори між поверхнями обертових деталей формують ємність для змащення, що запобігає їх зносу. Оскільки частою причиною поломки турбін є відходження величини люфту від нормативів, необхідно провести відповідні заміри.
Вимірювання люфтів ротора турбіни
Наявність осьового і радіального люфту турбіни є обов’язковою умовою для підтримки її роботи в штатному режимі. Люфти, що формуються зазорами між обертовими деталями, наповнені змащуваним матеріалом. Таким чином, приведений в рух вал постійно знаходиться в масляній ванні, протидіє тертю.
Вал ротора утримується в центральному корпусі підшипниками ковзання:
двома радіальними (1) і одним наполегливою (2)
Як формується масляна ванна
Як відомо, вал ротора, що обертається розміщений в корпусі, фіксується парою з упорного і радіального підшипника. Вони постачаються у вигляді окремих деталей або об’єднані в єдиний «патрон».
Змащування пар тертя здійснюється за допомогою подачі змащуваної речовини під тиском. В результаті в порожнині утворюється масляний клин, що представляє собою міцну плівку, яка:
- розділяє контактуючі деталі;
- протидіє зносу металевих поверхонь через постійне тертя;
- центрує механізм.
Візуальна оцінка люфтів
Щоб сформувати масляний клин, досить зазору шириною всього в декілька десятків мікрон. Осьовий зсув практично не відчутно на дотик, при цьому радіальне переміщення легко помітити. Дане явище пояснюється тим, що задіяні в механізмі підшипники є плаваючими. При їх установці підсумовується відстань відносно не тільки вала, а й корпусу агрегату. Співвідношення частот обертання підшипника і ротора приблизно дорівнює одному до двох. Відчутне зміщення відбувається внаслідок того, що між ротором і корпусом утворюється відразу чотири проміжки, їх сумарна ширина сягає десятих часток міліметра.

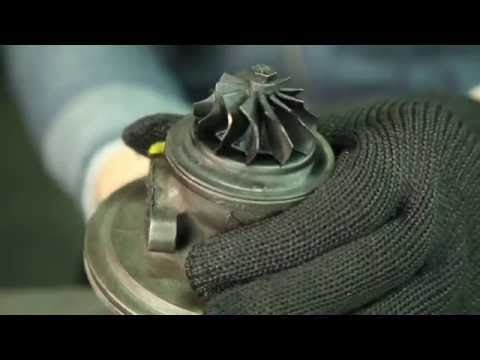

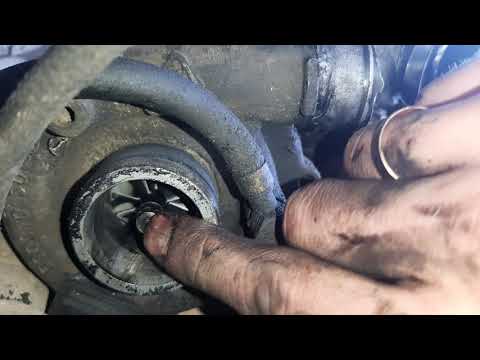

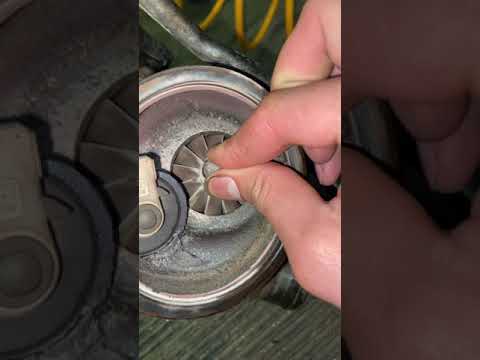

Поперечний люфт перевіряють, хитаючи ротор турбіни поперек осі обертання.
Люфт в 0,2 ... 0,6 мм вважається допустимим. Коли під час роботи турбіна
наповнюється маслом, цей люфт пропадає
Також необхідно відзначити, що при розгойдуванні в радіальному напрямку причиною спостережуваного зсуву є скоріше не люфт, а перекладка ротора. Її розміри завжди перевершують ширину зазору через особливості геометрії, характерною для конструкції з двома опорами. Відповідно, для розрахунку перекладки слід враховувати люфт, а також відстань між вильотом вала по відношенню до опори. В середньому величина перекладки, утворена в легкових турбінах, досягає кілька сотень мікрон.
Радіальний люфт турбіни
Працездатність силового агрегату цілком залежить від наявності в конструкції зазорів заданої величини. При проведенні експертизи необхідно з’ясувати, чи відповідають люфти нормам допуску або ж присутнє відхилення. На жаль, отримати дані про нормативи безпосередньо від виробників практично неможливо, тому доводиться вивчати сторонні джерела інформації, з чим пов’язано ряд складнощів:
- нормативи у різних моделей відрізняються;
- кожен виробник техніки розробляє власну методику тестування;
- якісна експертиза вимагає від фахівця досвіду роботи з технікою конкретного виробника.
Контроль допуску, в залежності від моделі турбіни, може здійснюватися через вимір перекладки, або вимірювання зміщення вала. Кожен випадок індивідуальний і вимагає чіткого дотримання технологічної процедури.
Що робити, якщо перевірка люфтів не показала відхилень
У тих випадках, коли експертиза люфтів не виявила відхилень від допуску, розбирання і подальший ремонт картриджа не тільки не дадуть позитивного результату, але і створять ризик загального розбалансування пристрою. Усунення можливих неполадок слід починати з обстеження герметичності ущільнювачів в складальному вузлі і розрахунку дисбалансу конструкції.
Должен ли люфтить вал турбины — Турбобаланс
Аксиома такова: без люфтов ротора (радиального и осевого) турбина работать не может – они должны быть. Припомним, что вращающийся вал ротора удерживается в центральном корпусе подшипниками скольжения: двумя радиальными (иногда они изготавливаются в виде единой детали — «патрона») и одним упорным.
Все пары трения смазываются гидродинамическим способом. Масло поступает в зазоры между вращающимися деталями под давлением. В зазоре образуется прочная пленка, так называемый масляный клин. Пленка разделяет смазываемые поверхности, исключая контакт металлических поверхностей, и одновременно центрирует вал в подшипниках. Образно говоря, вращающийся вал «плавает» в масляной ванне. Нет зазоров – нет пленки. Нет пленки – «кирдык» турбине.
Зазор, необходимый и достаточный для формирования масляного клина, составляет несколько сотых долей миллиметра. Каково это наощупь, можно почувствовать, если пальцами смещать ротор в осевом направлении, где его люфт определяется единственным зазором между валом и упорным подшипником. Можно убедиться в том, что люфт в несколько «соток» едва ощутим. Если же ротор покачать за кончик вала в радиальном направлении, смещение будет хорошо заметно и «наощупь», и визуально.
Почему?
Во-первых, потому, что радиальные подшипники – плавающие.
Они устанавливаются с зазором относительно и вала ротора, и центрального корпуса турбины. Так что сам подшипник вращается в корпусе с частотой примерно вдвое меньшей частоты вращения ротора. Значит, в радиальном направлении ротор имеет «слабину» относительно корпуса в четыре зазора (по два на сторону). А это уже несколько «десяток».
Во-вторых, качая ротор из стороны в сторону за кончик, мы ощущаем не радиальный люфт, а так называемую перекладку ротора. Геометрия двухопорной конструкции такова, что перекладка ротора всегда заметно больше его радиального люфта. Перекладка определяется не только величиной зазоров, но и расстоянием между опорами вала и вылетом вала относительно опоры. Характерная величина перекладки у легковых турбин – десятые доли миллиметра.
Итак, если наличие зазоров строго определенной величины – залог работоспособности конструкции, то очередной вопрос, который должна прояснить экспертиза: являются ли люфты ротора допустимыми или они вышли из допуска. Данные по зазорам производителями турбокомпрессоров не афишируются – их приходится по крохам собирать из разных источников.
Для каждой модели турбины они устанавливаются индивидуально. Более того, каждый турбопроизводитель диктует свою методику проверки люфтов ротора. Один – опосредованно, через перекладку, другой – непосредственным измерением смещения вала через отверстие для слива масла. Если измерения показали, что люфты в допуске, разбирать и ремонтировать картридж нет смысла. Разборка картриджа – это неизбежное нарушение положения колес, а, значит, и балансировки ротора. Поэтому без веской причины (а именно – увеличенных люфтов ротора, свидетельствующих об износе пар трения) делать этого не стоит. Разумнее сразу приступить к проверке дисбаланса ротора и герметичности его уплотнений в составе сборочного узла.
