В 1990 году на смену популярной рядной шестерке BMW M20B25, пришла новая, куда более совершенная и мощная, под названием BMW M50B25 (в народе получившая прозвище «Плита»), из нового семейства М50 (в серию также вошли M50B20, M50B24, S50B30, S50B32). Основное отличие двигателей М20 и М50 заключается в ГБЦ, в новом движке головка была заменена на более совершенную двухвальную, 24-х клапанную с гидрокомпенсаторами (регулировка клапанов не грозит). Диаметр впускных клапанов 33 мм, выпускных 30.5 мм. Используются распредвалы с фазой 240/228, подъем 9.7/8.8 мм. А также применен усовершенствованный легкий впускной коллектор.
Система управления двигателем Bosch Motronic 3.1.
Привод ГРМ в новых моторах M50 также изменился, теперь вместо ремня используется цепь, срок службы которой 250 тыс. км (как правило ходит больше). Кроме того, используются индивидуальные катушки зажигания, система зажигания электронная, другие поршни, облегченные шатуны длинной 135 мм. Размер форсунок M50B25 — 190 cc.
С 1992 года двигатели М50 получили широко известную систему изменения фаз газораспределения на впускном валу Vanos, а такие моторы стали называться M50B25TU (Technical Update). Кроме того, в этих движках использованы новые шатуны длинной 140 мм и поршни с компрессионной высотой 32.55 мм (38.2 мм на M50B25).
Система управления заменена на Bosch Motronic 3.3.1.
Данные силовые агрегаты использовались на автомобилях BMW с индексом 25i.
С 1995 года двигатель М50В25 стал заменяться новым усовершенствованным мотором М52В25 и в 1996 году выпуск серии М50 был завершен.

Особенность мотора BMW M50 TU

Техническая переработка мотора М50 привела к следующим улучшениям: улучшен характер изменений крутящего момента, особенно в диапазоне средних частот вращения уменьшен расход топлива улучшена характеристика холостого хода при одновременном снижении частоты вращения холостого хода улучшены выпускные характеристики (снижение токсичности выбросов) улучшена приемистость лучшая акустика двигателя Усовершенствования двигателя M50TU (М50ТУ) относительно двигателя М50 были достигнуты следующими конструктивными изменениями и мерами: применением цифровой моторной электроники DME3. 3.1 с антидетонационным регулированием в 2,5-литровом двигателе (M50TUB25) применением контролера двигателя Siemens MS 40.1 во всех моделях Е36 и Е34 с двигателем M50TUB20 повышением степени сжатия применением системы VANOS изменениями кривошипно-шатунного механизма (новые поршни и шатуны) новым регулятором холостого хода в 2,5-литровом двигателе М50ТУБ25 (ZWD-5) применением термопленочного расходомера воздуха уменьшением диаметра стержня клапана и применением одной пружины клапана применением тарельчатых толкателей и тарелок пружин, оптимизированных по массам изменением характеристики ускорения клапанов изменением гасителя колебаний коленчатого вала



Характеристики двигателя М50В25

Производство	Munich Plant
Марка двигателя	М50
Годы выпуска	1990-1996
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	6
Клапанов на цилиндр	4
Ход поршня, мм	75
Диаметр цилиндра, мм	84
Степень сжатия	10. 0 10.5 (TU)
Объем двигателя, куб.см	2494
Мощность двигателя, л.с./об.мин	192/5900 192/5900 (TU)
Крутящий момент, Нм/об.мин	245/4700 245/4200 (TU)
Топливо	95
Экологические нормы	Евро 1
Вес двигателя, кг	~198
Расход  топлива, л/100 км (для E36 325i) — город — трасса — смешан.	11.5 6.8 8.7
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 5W-40 10W-40 15W-40
Сколько масла в двигателе, л	5.75
Замена масла проводится, км	7000-10000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода  — на практике	— 400+
Тюнинг, л.с. — потенциал — без потери ресурса	1000+ 200-220
Двигатель устанавливался	BMW 325i E36 BMW 525i E34



Система VANOS

Как характеристики мощности и показатели выхлопных газов, так и поведение 4-тактного бензинового двигателя на ходу автомобиля на ходу автомобиля можно значительно улучшить с помощью изменяемого угла открытия впускного распределительного вала. VANOS в двигателе M50 Угол открытия впускного распределительного вала двигателя M50TU можно изменять, т.е. с учетом конкретных условий эксплуатации, переключать с позднего открытия на ранее или наоборот. Преимущества системы VANOS: большая мощность и улучшенный вращающий момент в определенных диапазонах числа оборотов уменьшенное содержание доли NOX и CH выхлопных газов в диапазоне неполной нагрузки незначительное содержание остаточного газа при числе оборотов холостого хода; благодаря этому с одной стороны улучшенное качество холостого хода вследствие более благоприятной смеси, а с другой стороны, меньший расход топлива вследствие снижения числа оборотов холостого хода. Улучшенная акустика холостого хода лучшее реагирование двигателя высокая функциональная безопасность обширный самодиагноз и беспроблемный поиск ошибок Система переключения ВАНОС управляется блоком управления соответствующей цифровой двигательной электроники. В 2-литровом моторе блоком управления фирмы Siemens MS401, в 2,5-литровом двигателе — блоком управления Motronic фирмы Bosch M3. 3.1.



Конструкция VANOS

Как для двигателя М50ТУ20, так и для М50ТУ25 было проведено множество испытаний с различными вариантами распределительных валов и углов открытия для выявления в каждом случае самых выгодных изменяемых углов открытия впускного распределительного вала. В итоге были выбраны следующие углы открытия: M50TU20 105º (позднее переключение) 80º (раннее переключение) M50TU25 110º (позднее переключение) 85º (раннее переключение) Из этого следует для обоих вариантов двигателей максимальный угол переключения переменного угла открытия впускного распределительного вала величиной в 25º KW (угол коленчатого вала). Составные части: впускной распределительный вал с косозубым венцом спереди; звездочка цепи с внутренним косозубым венцом; гидравлически-механически устройство перестановки распределительного вала с одним гидравлическим поршнем и косозубой шестеренкой; электромагнитный 4/2-канальный переключающей клапан; соединительная маслонапорная линия от блока цилиндров к 4/2-канальному клапану; управляющая и диагностическая электроника контролера;

Модификации

1. M50B25 (1990 — 1992 г.в.) — базовый двигатель. Степень сжатия 10, мощность 192 л.с. при 5900 об/мин, крутящий момент 245 Нм при 4700 об/мин.
2. M50B25TU (1992 — 1996 г.в.) — добавлена система изменения фаз газораспределения на впуске Vanos, изменена шатунно-поршневая группа, установлены другие распредвалы (фаза 228/228, подъем 9/9 мм). Степень сжатия 10.5, мощность 192 л.с. при 5900 об/мин, крутящий момент 245 Нм при 4200 об/мин.

Проблемы и недостатки

1. Перегрев. Двигатель М50 склонен к перегреву и переносит его довольно тяжело, поэтому если мотор начал греться проверьте состояние радиатора, а также помпу и термостат, наличие воздушных пробок в системе охлаждения и крышку радиатора.
2. Троит. Проверяйте катушки зажигания, чаще всего проблема в них, а также свечи и форсунки.
3. Плавают обороты. Зачастую неисправность вызвана вышедшим из строя клапаном холостого хода (КХХ). Чистка поможет привести мотор в чувства. Если проблема осталась, тогда смотрите датчик положения дроссельной заслонки (ДПДЗ), датчик температуры, лямбда зонд, чистите дроссельную заслонку.
4. М50 Ванос. Проблема выражается в тарахтении, потере мощности, плавании оборотов. Ремонт: покупка ремкомплекта ваноса М50.
Кроме того, ввиду своего возраста и особенностей эксплуатации, двигатели БМВ М50 страдают высоким расходом масла (до 1 л на 1000 км), который не слишком сильно снижается после капремонта. Могут течь прокладки клапанной крышки и поддона, не исключены течи и через масляный щуп. Расширительный бачок также любит трескаться, после чего получаем утечку антифриза. Вместе с тем периодически проблемы доставляют датчики распредвала М50, коленвала (ДПКВ), температуры ОЖ и прочее.
Несмотря ни на что, двигатель BMW M50B25 один из самых надежных силовых агрегатов баварского производителя, а основная масса проблем вызвана возрастом и стилем эксплуатации мотора. И даже такие движки накатывают свыше 300-400 тыс. км, а если мотор использовался в щадящем режиме и адекватно обслуживался, то его ресурс может далеко перевалить за 400 тыс. км, ведь не зря они получили репутацию миллионников.
Покупка двигателя M50B25 хороший выбор для свапа и последующей доработки с применением турбонагнетателя. Дальше поговорим именно о таких решениях.

Диагностика M50TUB25 с DME M3.3.1

Если в памяти нет сообщений об ошибках, то управляющий сигнал подают на систему ВАНОС при работе двигателя M50TUB25 с DME M3.3.1 на частоте вращения холостого хода. Для этого применяют два адаптера — специальные инструменты БМВ № 61 2 050 и 61 1 467. Если при этом замкнуть магнитный клапан на массу, двигатель с исправной системой VANOS будет работать крайне неравномерно или вовсе заглохнет.



Диагностика M50TUB20 с MS40.1

C помощью самодиагностики система VANOS проверяется полностью. Отсутствие в памяти сообщений об ошибках на двигателе M50TUB20 с MS40.1- признак полной исправности системы VANOS. Перед проверкой функционирования в MS40.1 также следует считать данные из памяти неисправностей. Если таких сообщений нет, то система VANOS, управляемая этим контролером, может быть проверена при помощи тестера. Если на работающем на холостом ходу двигателе переключить распределительный вал в раннее положение, то силовой агрегат с исправной системой VANOS будет работать крайне неравномерно или вовсе заглохнет (аналогично проверке функционирования на двигателе с DME M3.3.1).



Тюнинг двигателя BMW M50B25

Строкер. Распредвалы

Наиболее простой и быстрый вариант нарастить мощность с использованием заводских комплектующих, это установка длинноходного коленвала (строкер). В М50Б25 (Без ваноса) встает колено от М54Б30 с ходом 89.6 мм. От этого же мотора необходимо купить шатуны, шатунные вкладыши, ремонтные поршни, форсунки, а коренные вкладыши от M50.
Собираем (прошивку можно оставить сток, но лучше настроиться) и ездим на 3-х литровом М50Б30, мощностью около 230 л.с и степенью сжатия 10.
Такую же мощность можно получить купив распредвалы Schrick 264/256 и настроив сток Motronic. В итоге получим 220-230 л.с. Докупим забор холодного воздуха, спортивный выхлоп и получим 230+ л. с.
Такие же распредвалы на M50B25 3.0 строкер дадут около 250-260 л.с.
Для получения максимальной мощности с М50Б30, необходимо купить распредвалы Schrick 284/284, шестидроссельный впуск, форсунки от BMW S50, легкий маховик, сделать портинг ГБЦ, купить равнодлинный выпускной коллектор и прямоточный выхлоп. После настройки, такой M50B30 развивает около 270-280 л.с.
Если этого мало, можно расточить блок под поршни 86.4 мм от S50B32 и получить рабочий объем 3.2. Купим распредвалы S52B32 и получим около 260 л.с.
Ваносный М50Б25 можно переделать в 2.8 литровый движок, путем установки коленвала с ходом 84 мм и шатунов от М52Б28. Вместе с прошивкой SIEMENS MS41 это даст +/- 220 л.с., степень сжатия ~11.

Управление системой VANOS

Управление магнитным клапаном системы ВАНОС осуществляется при помощи контролера и зависит от температуры охлаждающей жидкости, нагрузки и частоты вращения двигателя. В момент переключения системы изменения угла открытия клапанов происходят изменения установок начала впрыскивания и зажигания. Чтобы избежать частого, повторяющего переключения системы VANOS, управление происходит в режиме гистерезиса.

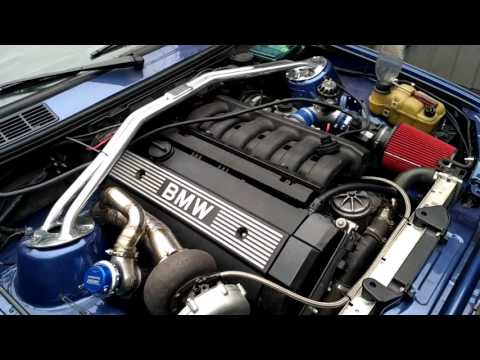

M50B25 Turbo

В случае когда атмосферного мотора мало либо затраты на его реализацию слишком велики, можно организовать турбо вариант на 2.5-литровом моторе. Если тюнинг предполагается бюджетный, тогда китайский турбо кит на базе Garrett GT35 (или другой, с мозгами в комплекте), ваш выбор. Как вариант можно найти б/у турбину TD05 (или другую), сварить коллектор, собрать все пайпинги, хомуты, бустконтроллер, интеркулер и проч. Поставить все на стоковую поршневую, предварительно установив толстую прокладку ГБЦ Cometic, форсунки 440 сс, топливный насос Bosch 044, выхлоп на 3″ трубе, мозг EFIS 3.1 (или Megasquirt), настраиваем и на 0.6 бар получим около 300 л.с. На 1 баре ~400 л.с.
Нечто подобное можно построить купив компрессор кит М50 и установив его на сток поршневую. Отдача от компрессора будет заметно ниже чем у турбины.
Еще больше мощности можно получить путем покупки и установки турбокита на оригинальном Garrett GT35, поршней CP Pistons под степень сжатия 8. 5, шатунов Eagle, ARP болтов, производительных форсунок (~550 cc). С подобными комплектами можно поднять мощность до 500++ л.с. Аналогичные проекты можно строить и на 3-литровом строкере.

Функционирование системы VANOS

Описание и характеристики двигателя BMW M50. Двигатель BMW M50 — характеристики — описание — фото Двигатель м50 технические характеристики

Надежность, проблемы и ремонт двигателя БМВ М50Б25

В 1990 году на смену популярной рядной шестерке BMW M20B25, пришла новая, куда более совершенная и мощная, под названием BMW M50B25 (в народе получившая прозвище «Плита»), из нового семейства М50 (в серию также вошли M50B20, M50B24, S50B30, S50B32). Основное отличие двигателей М20 и М50 заключается в ГБЦ, в новом движке головка была заменена на более совершенную двухвальную, 24-х клапанную с гидрокомпенсаторами (регулировка клапанов не грозит).

Диаметр впускных клапанов 33 мм, выпускных 30.5 мм. Используются распредвалы с фазой 240/228, подъем 9.7/8.8 мм. А также применен усовершенствованный легкий впускной коллектор. Система управления двигателем Bosch Motronic 3.1. Привод ГРМ в новых моторах M50 также изменился, теперь вместо ремня используется цепь, срок службы которой 250 тыс. км (как правило ходит больше). Кроме того, используются индивидуальные катушки зажигания, система зажигания электронная, другие поршни, облегченные шатуны длинной 135 мм. Размер форсунок M50B25 — 190 cc.

С 1992 года двигатели М50 получили широко известную систему изменения фаз газораспределения на впускном валу Vanos, а такие моторы стали называться M50B25TU (Technical Update). Кроме того, в этих движках использованы новые шатуны длинной 140 мм и поршни с компрессионной высотой 32.55 мм (38.2 мм на M50B25).

Система управления заменена на Bosch Motronic 3.3.1. Данные силовые агрегаты использовались на автомобилях BMW с индексом 25i. С 1995 года двигатель М50В25 стал заменяться новым усовершенствованным мотором М52В25 и в 1996 году выпуск серии М50 был завершен.

Модификации двигателя BMW M50B25

• M50B25 (1990 — 1992 г.в.) — базовый двигатель. Степень сжатия 10, мощность 192 л.с. при 5900 об/мин, крутящий момент 245 Нм при 4700 об/мин.
• M50B25TU (1992 — 1996 г.в.) — добавлена система изменения фаз газораспределения на впуске Vanos, изменена шатунно-поршневая группа, установлены другие распредвалы (фаза 228/228, подъем 9/9 мм). Степень сжатия 10.5, мощность 192 л.с. при 5900 об/мин, крутящий момент 245 Нм при 4200 об/мин.

Производство	Munich Plant
Марка двигателя	М50
Годы выпуска	1990-1996
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	6
Клапанов на цилиндр	4
Ход поршня, мм	75
Диаметр цилиндра, мм	84
Степень сжатия	10. 0 10.5 (TU)
Объем двигателя, куб.см	2494
Мощность двигателя, л.с./об.мин	192/5900
Крутящий момент, Нм/об.мин	245/4700 245/4200 (TU)
Топливо	95
Экологические нормы	Евро 1
Вес двигателя, кг	198
Расход топлива, л/100 км (для 320i F30) — город — трасса — смешан.	11.5 6.8 8.7
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 5W-40 10W-40 15W-40
Сколько масла в двигателе, л	5.75
При замене лить, л	4
Замена масла проводится, км	7000-10000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — на практике	— 400+
Тюнинг, л. с. — потенциал — без потери ресурса	1000+ 200-220 —
Двигатель устанавливался	BMW 325i E36 BMW 525i E34

Предшественником которого был нашумевший Е28. Даже на сегодняшний день это действительно достойный внимания автомобиль, который пользуется большой популярностью. Можно с уверенностью сказать о том, что это своего рода шедевр. Давайте посмотрим на технические характеристики данной модели, найдем сильные и слабые стороны.

Салон и комплектация

Сегодня далеко не каждая машина такая удобная, как Е34. Дело в том, что центральная консоль здесь сделана таким образом, что водитель может не только быстро, но и комфортно получать доступ ко всем необходимым органам управления. Что же касается датчиков, то и они вмонтированы в «торпеду» весьма успешно. Во время движения их отлично видно. В темное время суток не нужно присматриваться, так как подсветка приборов на уровне. Чтобы исключить замерзание и запотевание окон, предусмотрены воздуховоды, которые есть не только на передней панели, но и дверях, что в комплексе дает хороший результат. Уже к 90-м годам транспорт оснащался кондиционером и подушкой безопасности для водителя. Помимо этого, можно было заказать комплектацию с кассетной магнитолой, дисков на то время еще не было. В максимальной комплектации устанавливался люк на электроприводе и кожаный салон.

Устанавливаемые двигатели на Е34

Пока автомобиль не сняли с производства, было предложено 13 моторов, 11 из которых — бензиновые. Что касается мощности, то разброс достаточно велик. Минимум — 115 лошадей для бензинового двигателя и столько же для дизельного. Также имелась возможность приобрести машину с 340-сильным мотором, но это был эксклюзив. В самом начале планировалось устанавливать серию М20 и М30 объемом 2,0/2,5 и 3,0/3,5 литра. Все эти моторы можно считать родными, они имеют ременной привод, а также два клапана на каждый цилиндр. Отсутствие гидрокомпенсаторов приводило к тому, что периодически требовалось регулировать тепловые зазоры, но это не было проблемой, так как выполнять такого рода настройку нужно было каждые 35 000-40 000 километров. Еще реже нужно было выполнять замену ремня, каждые 50 000-60 000 километров. Сложно сказать, какие у М20 и М30 были серьезные недостатки, так как сборка была действительно качественной.

Двигатели БМВ Е34: М50 и М60

Уже к 1990 году в Мюнхене приняли решение устанавливать модифицированные варианты моторов. Практически по всем параметрам они выигрывали у своих предшественников. Одним из весомых преимуществ было наличие системы газораспределения Vanos. М50 имел рабочий объем 2,0 и 2,5 литра с мощностью 150 и 192 лошадиные силы соответственно. Основной задачей конструкторов было увеличение мощности, крутящего момента и улучшение экономичности. Чтобы всего этого добиться, устанавливали по 4 клапана на каждый цилиндр, различные модификации ускоряли их наполнение. Ресурс моторов тоже был на уровне. При соблюдении всех требований по эксплуатации двигатель мог пройти порядка 600 000 километров. Основной недостаток — это высокая чувствительность к перегреву, именно поэтому владельцы должны были постоянно контролировать состояние помпы, термостата и патрубков. Рекомендуется не ожидать полного выхода из строя какой-то определенной запчасти БМВ Е34, а выполнять ее замену до того, как наступит аварийное состояние.

Модификации автомобиля

В 1991 году была выпущена полноприводная модель. Новая модификация «пятерки» выпускалась с одним бензиновым двигателем объемом в 2,5 литра. Приоритет крутящего момента был отдан на задние колеса, так как туда приходилось порядка 64%, остальные 36% на передние. Практически все автомобили имели механическую пятиступенчатую КПП, куда реже встречалась автоматическая коробка на 5 ступеней. Что касается срока службы, например сайлентблоков, то их рекомендуют менять каждые 55-60 тысяч километров. меняют каждые 40 тысяч километров. Нельзя не сказать о гидроусилителе руля, который сразу полюбили водители. В зависимости от скорости транспортного средства руль мог становиться тяжелее или легче. Это, конечно, не решало проблем с червячной парой, которая довольно быстро выходила из строя, тем не менее на дороге у водителя появлялось ощущение безопасности и комфорта. В принципе, даже в 2014 году можно с уверенностью сказать о том, что Е34 — сложный в автомобиль, но уровень надежности у него на высоте. Если вовремя проходить ТО, менять расходники и ухаживать за транспортным средством, то проблем с ним не возникнет.

Технические характеристики с механической коробкой передач

Транспортное средство оснащается 2,5-литровым двигателем, который выдает 192 лошадиные силы. Примерно за 8,5 с машина может разогнаться до 100 километров, а максимальная скорость составляет 230 км/час. Что касается расхода топлива, то машина вышла не такой уж и прожорливой, если смотреть на ее мощность. В среднем это 9 литров на 100 км. Багажник тоже достаточно вместительный, его объем составляет 460 литров. Нужно еще сказать, что порадует и топливный бак, в который можно залить 80 литров топлива. Клиренс составляет 120 миллиметров. Сегодня популярен и который включает в себя установку спортивного коленчатого вала и другое. Все это позволяет получить скоростной автомобиль, но при этом весьма экономичный. Что же касается стоимости, то она зависит от состояния кузова, а также под капотом. Чаще всего встречаются варианты от 4 до 9 тысяч долларов.

Заключение

Вот мы и сделали краткий обзор Е34. Если вы стоите перед выбором, то не спешите принимать решение. Не обращайте внимания на объем двигателя, лучше смотрите на то, как сохранился салон и в каком состоянии узлы и агрегаты транспортного средства. Для начала оценивайте внешний вид БМВ Е34. Фотографиям в этом случае желательно не верить, а просматривать самому, желательно со специалистом. Так вы сможете получить объективную оценку, прокатиться и сделать для себя выводы. Вот, в принципе, и все, что можно сказать о легендарной Е34. Дорогостоящий ремонт с лихвой окупается долговечностью и надежностью транспортного средства, поэтому вы можете не беспокоиться. Заливать нужно только качественное масло и бензин, так как любой двигатель, будь это М2 или М5, требует бережного отношения и хорошего ухода.

Характеристики двигателя М50В20

Производство	Munich Plant
Марка двигателя	М50
Годы выпуска	1990-1996
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	6
Клапанов на цилиндр	4
Ход поршня, мм	66
Диаметр цилиндра, мм	80
Степень сжатия	10. 5 11 (TU)
Объем двигателя, куб.см	1991
Мощность двигателя, л.с./об.мин	150/6000 150/5900 (TU)
Крутящий момент, Нм/об.мин	190/4700 190/4200 (TU)
Топливо	95
Экологические нормы	Евро 1
Вес двигателя, кг	—
Расход топлива, л/100 км (для E36 320i) — город — трасса — смешан.	11.2 6.7 8.6
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 5W-40 10W-40 15W-40
Сколько масла в двигателе, л	5.75
Замена масла проводится, км	7000-10000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — на практике	— 400+
Тюнинг, л. с. — потенциал — без потери ресурса	400+ 190-200
Двигатель устанавливался

Надежность, проблемы и ремонт двигателя БМВ М50Б20

Самая маленькая рядная шестерка серии БМВ М50 (в семейство также вошли M50B24, ) вышла в свет в 1990 году, как замена устаревшему . Главное новшество здесь, это использование новой ГБЦ с 4-мя клапанами на цилиндр и двумя распределительными валами, а также с гидрокомпенсаторами. Используются распределительные валы с фазой 240/228, подъем 9.7/8.8. Диаметр впускных клапанов 30 мм, выпускных 27 мм. На М50 применен впускной коллектор из пластика, более совершенной контрукции.

Система управления Bosch Motronic 3.1/Siemens MS40.0.
Кроме всего прочего, в М50Б20 ременной привод ГРМ уступил место более надежному цепному, срок службы которого составляет более 250 тыс. км, вместо трамблера используются индивидуальные катушки зажигания, электронная система зажигания, новые поршни, легкие шатуны 135 мм, компрессионная высота поршня 42. 8 мм. Форсунки M50 — 154 cc.

В 1992 году данные движки M50 стали комплектоваться фазовращателем на впускном валу (Vanos) и название новых моторов сменилось на M50B20TU. В данных моторах использовались новые шатуны, длинной 145 мм, а компрессионная высота поршня теперь 31.64 мм.

Система управления двигателем Сименс MS 40.1
Данные моторы использовались на автомобилях БМВ с индексом 20i.
В 1994 году на смену малообъемному М50, пришел новый более продвинутый , с таким же рабочим объемом.

Модификации двигателя BMW M50B20

1. M50B20 (1990 — 1992 г.в.) — базовая вариация двигателя. Степень сжатия 10.5, мощность 150 л.с. при 6000 об/мин, крутящий момент 190 Нм при 4700 об/мин.
2. M50B20TU (1992 — 1996 г.в.) — добавлена система Ванос (фазовращатель на впуске), заменена ШПГ, используются распределительные валы с фазой 228/228, подъем 9/9 мм, степень сжатия 11, мощность 150 л.с. при 5900 об/мин, крутящий момент 190 Нм при 4200 об/мин.

Проблемы и недостатки двигателей БМВ М50Б20

В области неисправностей двигатель M50B20 аналогичен старшему 2. 5-литровому брату M50B25, детальней о проблемах можно узнать .

Тюнинг двигателя BMW M50B20

M50B20 Строкер

Не секрет, что 2-х литровый двигатель не поражает мощностью и многие владельцы M50B20 не против увеличить мощность, не сильно при этом потеряв в надежности. Простейшим способом будет купить двигатель для Swap. Если же рассматривать варианты модификации родного движка, то самый простой вариант поднять отдачу, это увеличить рабочий объем до 2.6 л., причем стандартными деталями BMW.
Для данного шага нам потребуется купить коленвал и датчик расхода воздуха от , шатуны стоковые, поршни покупаем от M50TUB20. Форсунки, дроссельная заслонка, регулятор давления топлива и настроенный ECU берется от M50B25. После данных преобразований получим степень сжатия ~12 и мощность примерно 200 л.с., льем 98 бензин и ездим без проблем, либо ставим толстую прокладку ГБЦ и льем 95, как вариант можно снять со дна поршня 0.3 мм и обойтись стандартной прокладкой.
Если мотор с ваносом, тогда ставим коленвал и шатуны от М52Б28, форсунки от М50Б25.
Чтобы наш новый мотор M50B26 раскрылся на полную, нужно купить впускной коллектор и дроссельную заслонку от M50B25, сделать портинг головки, совместить каналы и установить выпускной равнодлинный коллектор с полным выхлопом от M50B25 либо спортивный. Данные модификации позволят двигателю свободно дышать и максимальная мощность значительно возрастет. Динамические характеристики автомобиля с двигателем M50B26 и всем вышеприведенным тюнингом, будут значительно выше обычного M50B25.
Следующий шагом может стать M50B20 Stroker 3.0. Для получения 3 литров рабочего объема, нам необходимо расточить цилиндры до 84 мм и купить поршни с кольцами, шатуны со вкладышами и коленвал от . Блок цилиндров стачивается на 1 мм. К этому докупаем головку блока цилиндров, коренные вкладыши от M50B25, цепь привода ГРМ с натяжителем и успокоителем, а также все прокладки и форсунки 250 cc. После сборки всего этого на базе блока M50B20, мы получим полноценный M50B30 Stroker.
Для получения максимальной мощности без турбины на M50B30 Stroker, необходимо выбросить сток распредвалы и купить Schrick 264/256 (или другие похожие), 6 дроссельный впуск, форсунки и MAP сенсор от S50B32, выхлоп от . После настройки получим около 250-270 л.с., а иногда и больше.

M50B20 Турбо

Наиболее простой вариант турбировать M50, это купить турбо кит на базе Garrett GT30 с турбоколлектором, вестгейтом, блоу-оффом, MAP-сенсором, широкополосным лямбда зондом, бустконтроллером, полным впуском, интеркулером, форсунками 440 cc и полным выпуском. Чтобы это все поехало необходимо настроить мозг, на выходе получим около 300 л.с. на сток поршневой.
Для большей мощности необходимо заменить турбину на Garrett GT35, форсунки на 500 сс, сток поршни меняем на CP Pistons со степенью сжатия 8.5, шатуны Eagle, болты APR, металлическую прокладку головки блока цилиндров, настраиваемся и получаем мощность 400++ л.с.

В свое время двигатель М50 был настоящим фаворитом BMW. Он пришел на смену мотору М20 в 1991 году. Новый двигатель был разработан в двух вариациях — 2,0 и 2,5 литра. Однако его “жизнь” на рынке оказалась недолгой: выпуск “пятидесяток” был прекращен уже в 1996 году, когда возникла новая модификация с алюминиевым блоком — ей был присвоен индекс М52.

Устройство М50

Двигатель М50 устанавливался на модели е34 и е36. В 1992 году инженеры концерна BMW подарили М50 новую систему газораспределения под названием VANOS. Главной “фишкой” нововведения стал впускной распредвал, который позволил увеличить тягу двигателя на низких и средних оборотах без потерь на высоких.

Конструкция представляет собой стандартный 6-цилиндровый двигатель, в распоряжении которого оказался чугунный блок с алюминиевой головкой. Однако по сравнению с предшественником М20, BMW M50 был довольно внушительным шагом вперед: 24-х клапанная система газораспределения с двумя распредвалами, приводимыми в движение цепью, и приводом клапанов через гидрокомпенсаторы. Система зажигания также подверглась изменениям — она стала целиком электронной, трамблер убрали за ненужностью и добавили катушку зажигания на каждую свечу.

М50 стали самыми удачными и надежными моторами от BMW, поэтому они получили дальнейшую жизнь — на базе М50 были собраны такие модификации, как 3-х литровые М3е36 с мощностью 240 л. с. и Alpina B3 с 250 л.с. Последний вариант предназначался для американского рынка. Вес двигателя составлял около 136 кг.

Модификации М50

Модификация двигателя	Диаметр цилиндра, мм	Ход поршня, мм	Объем, см3	Степень сжатия	Мощность, л.с.	Крутящий момент, Нм	Макс. об./мин
М50В20	80	66	1991	10,5:1	150 при 6000 об/мин	190 при 4700 об, мин	6500
М50В20TU VANOS	80	66	1991	11:1	150 при 5900 об/мин	190 при 4200 об, мин	6500
M50B25	84	75	2494	10:1	192 при 6000 об/мин	245 при 4700 об, мин	6500
M50B25TU VANOS	84	75	2494	10,5:1	192 при 5900 об/мин	245 при 4200 об, мин	6500

Недостатки

Несмотря на всю “удачливость” М50, он оказался все же не идеальным, как и все “длинные” двигатели: при сильном перегреве газовый стык теряет герметичность, вследствие чего образуются трещины на ГБЦ. Чрезмерный расход масла, который в нормальном режиме эксплуатации составляет 1 л на 1000 км, наблюдается уже через 300-400 тыс. км пробега. Последствия печальные — прогорают выпускные клапаны, а в некоторых случаях из-за локального перегрева между ними образуются трещины.

Многие производители запчастей устанавливают пластиковые детали в водяной насос, что становится причиной разрушения подшипников и крыльчатки насоса. Зачастую при низкой квалификации мастеров результатом ремонта оказываются неправильно установленные распредвалы. Моторы первых годов выпуска страдают отказами катушек зажигания и случаями выгорания силовых ключей, управляющих зажиганием. Зато эрозия вкладышей распространена меньше, чем у моторов 40 серии. У многих двигателей 50 серии наблюдается течь масла — под прокладками поддона, клапанной и передней крышек, по соединению блока цилиндров с масляным фильтром и кольцу щупа.

Некоторые М50 страдают отключением цилиндров, что в свою очередь прекращает подачу топлива. Для их включения часто требуется не только устранить неисправность, но и очистить ЗУ. Зато, по крайней мере, эти системы не слишком страдают от поломок, связанных с лямбда-зондом — кислородным датчиком.

Достоинства

М50 имеет ряд отличий от моторов первого поколения, что, безусловно, стало большим шагом вперед для BMW. Именно этот двигатель со своими 4 клапанами на цилиндр основал моду на “взрывные” двигатели немецкого автогиганта, которая дошла и до наших дней.

М50 стал последним агрегатом, в котором применялась связка “чугунный блок и алюминиевая ГБЦ”, которая была поистине верной и надежной конструкцией.

Также М50 установил популярный стандарт “1 Нм на 10 см 3 цилиндров”, что было недостижимо в моторах старой серии. Двигатель прекрасно приспособился к 95 бензину, чего, правда, не сказать о 2-х литровых версиях — для них не хватает даже такого октанового числа. Но эта проблема в какой-то степени решается с помощью датчиков детонации. По итогам, несмотря на присущие ему недостатки, BMW М50 стал лучшим в истории концерна как по техническим, так и потребительским данным.

Работа двигателя BMW M50 (видео)

М50 — довольно популярный мотор, который компания БМВ выпускала с 1991 по 1996 гг. в 1994 г на свет появилась модификация, особенность которой заключалась в алюминиевом блоке. Такая вариация также была известна под названием «плита».

Пятидесятый устанавливался на модели е34 и е36. В 1992 году он укомплектовывался системой изменения фаз газораспределения с названием Vanos. Она устанавливалась для увеличения тяги движка на низких и средних оборотах, не влияя при этом на высоких оборотах.

Технические характеристики и описание

Семейство М серии 50 имеет несколько разновидностей силовых агрегатов. В неё входят М50Б25 и М50Б20, которые запомнились многим автолюбителям, как технически надёжные движки. Ближайшим современным родственником является bmw m5 e60.

Параметр	Диаметр цилиндра, мм	Ход поршня, мм	Объём двигателя, см 2	Степень сжатия	Мощность, л. с.	Крутящий момент, Нм	Макс. обороты/мин
Модификация
BMW М50В20	80	66	1991	10,5:1	150	190	6500
BMW М50В20 TU VANOS	80	66	1991	11:1	150	190	6500
BMW M50B25	84	75	2494	10:1	192	245	6500
BMW M50B25 TU VANOS	84	75	2494	10,5:1	192	245	6500

Мотор М50 выпускался всего лишь в двух вариантах — 2,0л и 2,5л.

Достоинства. Двигатель М50 положил начало новой моды на агрессивный характер двигателей БМВ, которая сохранилась и до нашего времени. Также этой моделью был установлен стандарт, который никто не нарушал, — «1НМ на 10 см 3 объёма цилиндров».

Двигатель БМВ М50 стал последним в своей линейке, в которой применяли поистине легендарную связку в виде чугунного блока и алюминиевой ГБЦ.

Недостатки. Несмотря на то, что среди автолюбителей двигатель БМВ м50 считается одним из самых надёжных моторов за всё время производства, при неправильной эксплуатации неизбежно появление таких проблем:

1. Перегрев силового агрегата
2. Утечка антифриза
3. Отказ катушек зажигания
4. Протекание масла
5. Выключение подачи топлива

Обслуживание М 50

Модификации M50, M50B20 и M50B25 пользуются отличной репутацией, но не терпят небрежного обслуживания. Условия к их обслуживанию следующие:

1. Замена масла — каждые 10-12тыс.км. Масло необходимо использовать только рекомендованное изготовителем.
2. Цепь ГРМ — её ресурс в среднем составляет 250-300 тыс.км, после чего она растягивается и нуждается в замене.
3. Форсунки и свечи — каждые 50-80 тыс.км.
4. Ремонт системы Vanos — производится после 200-300 тыс.км.

Ремонт двигателя М50

Наиболее часто выходящими из строя механизмами являются поломка насоса системы охлаждения, привод вентилятора радиатора и выход из строя масляного фильтра.

Замена вентилятора и вискомуфты

Вискомуфта нуждается в замене при условии заедании ступицы вентилятора, а также при увеличенном осевом или диаметральным зазором или с увеличенным расходом масла.

Процесс снятия:

1. Снятие кожуха вентилятора при помощи удаления штифтов распорных зажимов в верхней части кожуха
2. Откручивание крепёжной гайки вентилятора к ступице водяного насоса
3. Непосредственное снятие вентилятора
4. Снятие вискомуфты производится отворотом четырёх крепёжных болтов

Процесс установки:

1. Установка вискомуфты и затягивание крепёжных болтов моментом 9 Нм.
2. Установка вентилятора на ступицу насоса и затягивание гайки моментом 25 Нм
3. Установка кожуха вентилятора, при этом оба нижних выступа должны войти в пазы радиатора
4. Установка распорных зажимов и их фиксация штифтами

Снятие и установка водяного насоса

Многие владельцы силовых агрегатов БМВ м50 жалуются на частый выход со строя водяного насоса. Но, как показывает практика, достаточно просто сменить изделие самостоятельно. Рассмотрим, процесс замены помпы.

Процесс снятия:

1. Отсоединение провода массы от аккумулятора
2. Сливание охлаждающей жидкости
3. Снятие вентилятора
4. Ослабление болтов крепления шкива
5. Снятие клинового ремня
6. Отворот четырёх болтов крепления шкива и снятие последнего со ступицы насоса
7. Отсоединение шлангов водяного насоса
8. Отворот крепёжных болтов и снятие насоса

Процесс установки:

1. Очистка установочной поверхности
2. Установка уплотнительного кольца
3. Установка помпы и равномерное затягивание крепёжных болтов
4. Присоединение шлангов к водяному насосу и закрепления их хомутами
5. Установка приводного шкива
6. Установка и натяжение клинового ремня
7. Установка вентилятора
8. Заполнение системы охлаждения

Промывка системы охлаждения

Частый нагрев мотора может значить, что забилась система охлаждения. Поэтому автомобилисту зачастую требуется прочистить данный узел. Это можно сделать при помощи автохимии или домашних средств, таких как лимонная кислота.

1. Снятие бампера, открывание крышки на бачке и отворот пробки радиатора
2. Закрывание крышки на бачке, компрессорная продувка в отверстие под винт для удаления воздуха
3. Откручивание пробки слива ОЖ из блока, сливание ОЖ
4. Заполнение системы водой, добавление в неё 7-ми минутной промывки Hi-Gear
5. Запуск двигателя и ожидание семи минут
6. Остывание двигателя и слив жидкости
7. Закрытие всех пробок, заливание 5-6л воды
8. Открывание одной пробки и прогонка воды компрессором
9. Повторение п.8 до тех пор, пока не начнёт выходить чистая вода
10. Заполнение системы дистиллированной водой, запуск двигателя и прогрев его до рабочей температуры. Остывание двигателя и слив воды
11. Медленное заполнение системы новым антифризом и прокачка повышенными оборотами
12. Накручивание новой крышки бачка, прогрев до рабочей температуры

Замена масла и масляного фильтра двигатель bmw m50

Менять моторное масло на моторе М50 можно и своими руками. Рассмотрим, как выполнить эту операцию не обращаясь в автосервис и экономя средства:

1. Откручивание колпачковых гаек
2. Снятие клапанной крышки
3. Снятие старой прокладки

Вывод

Менять моторное масло на моторе М50 можно и своими руками.

Рассмотрим, как выполнить эту операцию не обращаясь в автосервис и экономя средства:

1. Нагрев масла, откручивание маслосливной горловины
2. Откручивание сливного болта, слив масла
3. Откручивание масляного фильтра
4. Замена фильтрующего элемента и уплотнительных резинок
5. Заливание масла через специальную горловину, параллельная проверка его уровня по щупу

Замена прокладки клапанной крышки

Одной из проблем движков 50-го семейства, а точнее двигатель m50b20, является пробой прокладки клапанной крышки. Сменить данную деталь можно своими руками. Рассмотрим, последовательность действий:

1. Снятие обоих пластиковых защитных кожухов
2. Отсоединение патрубка системы вентиляции картера от клапанной крышки
3. Отсоединение проводов катушек и снятие катушек зажигания
4. Откручивание колпачковых гаек
5. Снятие клапанной крышки
6. Снятие старой прокладки
7. Очистка поверхности крышки от герметика
8. Промазывание новой прокладки герметиком и сборка всего в обратной последовательности

Вывод

Семейство М50 пришло на смену М20 в далёком 1990, и имела немного отличий, но они, в свою очередь, позволили существенно повысить мощностные характеристики и надёжность. На смену мотору bmw M50B20 и M50B25, пришёл улучшенный и модернизированный bmw m5 e60.

БМВ Е34. BMW E34: технические характеристики, фото

Мотор БМВ М50 доступен в двух вариантах, с объемом в 2,0 и 2,5 литра и выпускался на заводе Штайер. До 1996 года всего было произведено 943 795 моторов.

БМВ М50 от M20 отличается многими конструктивными особенностями, в том числе меньшими выбросами CO2 и потреблением топлива, высшей эффективностью и мощностью, а также стабильностью и работоспособностью.

Основное отличие по сравнению с M20 является 24-клапанная головка цилиндров и два верхних распределительных вала (DOHC), которые приводятся в действие двумя цепями ГРМ (зубчатым ремнем в М20), толкатели имеют низкие эксплуатационные расходы, компенсатор гидравлической, все части системы зажигания находятся под пластиковой крышкой на крышке клапанов, кованые шатуны (C45), облегченные поршни, высокий коэффициент сжатия, полный последовательный впрыск топлива, впускной коллектор имеет совершенно гладкие внутренние стенки и на 50% легче, чем алюминиевый впускной коллектор от M20.

На основе мотора М50 был создан , который устанавливался на .

Для реализации поставленных задач целью показателей мощности, для двигателя M50 была разработана совершенно новая головка блока цилиндров DOCH (с двумя верхними распределительными валами) с 4-клапанной техникой, особенность которой заключается в низкой работе газообмена, идеальном положении свечи зажигания и уменьшению движимой массы каждого клапана.

Двигатель BMW M50B20

Эта версия силового агрегата устанавливалась на ,

Двигатель BMW M50B24

2,4-литровый вариант мотора БМВ М50 объемом в 2,4 литра (2394 куб.см) который выпускался для автомобилей 3 и 5 серии тайской спецификации. Его максимальная мощность — 188 л.с. (138 кВт) при 5900 об/мин, а крутящий момент составляет 235 Нм при 4700 об/мин. Диаметр поршня 84 мм и 72 мм ход поршня.

Двигатель BMW M50B25

Характеристики двигателя BMW M50

		M50B20	M50B25
тип двигателя		рядный 6-цилиндровый
монтажное положение	спереди	30º к выпускной стороне
	сбоку	2,28º назад
эффективный объем двигателя	дм³	1990	2494
ход поршня	мм	66	75
диаметр цилиндра	мм	80	84
		0,825	0,893
мощность	кВт/л. с.	110/150	140/190
при частоте вращения	об/мин	5900	5900
крутящий момент	Нм	190	245
при частоте вращения	об/мин	4700	4700
удельная мощность	кВт/дм³	55,3	56,1
степень сжатия	:1	10,5	10,0
порядок работы цилиндров		1-5-3-6-2-4
максимальная скорость поршня	м/с	14,3	16,25
диаметр клапана	мм
впуск		30	33
выпуск		27	30,5
ход клапана	мм
впускного/выпускного		9,7/8,8	9,7/8,8
проходное сечение	вп. /вып.	240º/228º	240º/228º
угол открытия клапанов	вп./вып.	96º/104º	101º/101º
топливо		высокооктановый неэтилированный бензин

Структура двигателя

Структура двигателя BMW M50/механика

Двигатель M50: 1 — Масляный насос; 2 — Ремень привода; 3 — Насос ОЖ; 4 — Термостат; 5 — Масляный фильтр; 6 — Цепи; 7 — Впускной
коллектор; 8 — Свечи и катушки зажигания; 9 — Распредвалы; 10 — Гидротолкатель;

Картер/кривошипно-шатунный механизм

Особенность:

• новая разработка – крутильно-жесткий картер оптимизированный по массе;
• расстояние между цилиндрами: 91 мм, диаметр цилиндра (2,0 литра): 80 мм, диаметр цилиндра (2,5 литра): 84 мм;
• коленчатый вал из чугуна с шаровидным графитом на 7 коренных подшипниках с 12 противовесами;
• маховик в литом исполнении;
• гаситель крутильных колебаний с интегрированным инкрементным зубчатым зацеплением;

Технические параметры блока цилиндров, мм:

Блок картер двигателя М50: 1 — Блок цилиндров с поршнями; 2 — Болт с шестигранной головкой M10X75; 3 — Масляная форсунка; 4 — Пробка D=12,0MM; 5 — Болт крышки подшипника; 6 — Масляная форсунка; 7 — Крышка D=45MM; 8 — Резьбовая пробка; 9 — Уплотнительное кольцо; 10 — Центрирующая втулка D=13,5MM; 11 — Центрирующая втулка D=10,5MM; 12 — Центрирующая втулка D=14,5MM; 13 — Упл. комплект блок-картера безасбестовый;

Коленчатый вал с вкладышами подшипников двигателя M50: 1 — Оборотный коленвал с вкладышами подшипников; 2 и 3 — Вкладыши упорного подшипника; 4, 5, 6 и 7 — Вкладыш подшипника;

Поршни

В мотор М50 устанавливаются алюминиевые поршни с терморегулирующими вставками. В днище поршня находятся четыре клапанных кармана, по два на впускные и выпускные клапана.

Днище поршня 2,5-литрового двигателя дополнительно имеет сегментное углубление (нет сегментного углубления в 2-литровом моторе). Днища поршней охлаждаются разбрызгиванием масла. Разбрызгиватели расположены в картере в области коренных подшипников коленчатого вала.

Поршень мотора M50: 1 — Поршень; 2 — Палец поршня; 3 — Пружинное стопорное кольцо; 4 — Ремонтный комплект поршневых колец;

Поршень двигателя М50: с левой стороны поршень 2,0-литрового мотора, с правой — 2,5-литрового силового агрегата;

Поршневые кольца:

• верхнее компрессионное кольцо: цилиндрическое кольцо, покрытое хромом, высотой 1,5 мм
• нижнее компрессионное кольцо: коническое кольцо с проточкой на рабочей поверхности, высотой 1,75 мм
• маслосъемное кольцо: т. н. коробчатое прорезное с витым пружинным расширителем, высотой 3 мм

Привод распределительных валов

Привод осуществляется двумя однорядными роликовыми цепями:

• Основной привод (первичная цепь):
  • от коленчатого вала к выпускному распределительному валу с направляющей планкой на ведомой ветви цепи
  • гидравлически амортизируемая натяжная планка
• Вспомогательный привод (вторичная цепь):
  • от выпускного к впускному распределительному валу
  • направляющая планка и гидравлически амортизируемый натяжитель

Обе цепи охлаждаются в местах схода со звездочек путем разбрызгивания масла. Цепь первичного привода снабжается разбрызгивателем, расположенным над первым коренным подшипником коленчатого вала. Цепь вторичного привода снабжается разбрызгивателем в корпусе верхнего натяжителя цепи.

Клапана приводятся в действие двумя семиопорными верхними, литыми полыми распределительными валами.

Распределительные валы и тарельчатые толкатели устанавливаются в сборе с корпусом подшипников для облегчения технического обслуживания.

Головка блока цилиндров двигателя М50: 1 — Головка блока цилиндров с опорными планками; 2 — Опорная планка сторона выпуска; 3 — Центрирующая втулка D=9,5MM; 4 — Гайка шестигранная с шайбой; 5 — Направляющая втулка клапана; 6 — Кольцо седла впускного клапана; 7 — Кольцо седла выпускного клапана; 8 — Центрирующая втулка D=9,5MM; 9 — Установочный штифт M7X95; 10 — Установочный штифт M7/6X29,5; 11 — Установочный штифт M7X42; 12 — Установочный штифт M7X55; 13 — Установочный штифт M6X30-ZN; 14 — Установочный штифт M6X45; 15 — Установочный штифт M6X35-ZN; 16 — Центрирующая втулка D=8,5X9MM; 17 — Установочный штифт M8X50; 18 — Центрирующая втулка D=10,5MM; 19 — Крышка D=28MM; 20 — Резьбовая пробка M24X1,5; 21 — Резьбовая пробка M18X1,5; 22 — Резьбовая пробка M8X1; 23 — Резьбовая пробка M12X1,5; 24 — Уплотнительное кольцо; 25 — Крышка 22,0MM;

Характеристика седел клапанов

Параметр	Седло клапана
	впускного	выпускного	впускного	выпускного
	М50В20		М50В25
Диаметр посадочного отверстия седел в головке блока, мм:
номинальный	34	28	34	31,5
1-й ремонтный	34,2	28,2	34,2	31,7
2-й ремонтный	34,4	28,4	34,4	31,9
с допуском, мм	от 0,00 до +0,025		от 0,00 до +0,025
Угол рабочей фаски, градусов	45	45	45	45
Угол внешний корректировочный	15	15	15	15
Угол внутренний корректировочный	60	60	60	60
Ширина рабочей фаски, мм	1,40-1,90		1,40-1,90
Наружный диаметр, мм
номинальный	34,1	28,1	31,6 (номинальный 34,1)
1-й ремонтный	34,3	28,3	31,8 (1-й ремонтный 34,3)
2-й ремонтный	34,5	28,5	32,0 (2-й ремонтный 34,5)
с допуском, мм	от 0,00 до -0,025		от 0,00 до -0,025
Высота седла, мм
номинальная	7,3		7,3
1-я ремонтная	7,5		7,5
2-я ремонтная	7,7		7,7
с допуском, мм	от 0,00 до -0,01		от 0,00 до -0,01

Клапаны двигателя М50

Параметры	Впускные клапаны		Выпускные клапаны
	M50B20	M50B25	M50B20	M50B25
Диаметр головки, мм	30,00	33,00	27,00	30,50
Допуск на диаметр головки, мм	от 0,0 до -0,016		от 0,0 до -0,016
Диаметр стержня, мм
номинальный	6,975		6,975
1-й ремонтный	7,10		7,10
2-й ремонтный	7,20		7,20
допуск изготовления	от 0,00 до -0,015		от 0. 0 до -0,015
Зазор между направляющими втулками и стержнями клапанов	0,5		0,5

Параметры направляющих втулок , мм
Общая длина	43,5
Наружный диаметр:
номинальный	12,5
1-й рем. размер	12,6
2-й рем. размер	12,7
Допуск изготовления	от +0,033 до +0,044
Внутренний диаметр:
номинальный	7,0
1-й рем. размер	7,1
2-й рем. размер	7,2
Допуск изготовления	от 0,0 до +0,015
Диаметр отверстий под направляющие втулки:
номинальный	12,5
1-й рем. размер	12,6
2-й рем. размер	12,7
Допуск изготовления	от 0,00 до -0,018

Головка блока цилиндров

ГБЦ двигателя М50 с диаметрально противоположено впускными и выпускными каналами с

• четырьмя клапанами на цилиндр
• двумя распределительными валами
• тарельчатыми толкателями с гидравлическим регулированием зазора (HVA)

Очень маленькие углы клапанов делают камеру сгорания плоской и обеспечивают сосредоточение горючей смеси вокруг расположенной центрально свечи зажигания.

ГБЦ BMW M50 в разрезе

Гидравлическое регулирование зазора и привода клапанов

(HVA) интегрировано в тарельчатый толкатель. Этим уменьшается шумообразование и облегчается техническое обслуживание:

• Не требуется устанавливать и проверять зазор клапанного привода
• Фазы газораспределения четко соблюдаются в течении длительного времени

Гидравлический тарельчатый толкатель в основном состоит из двух подвижных частей — тарельчатого толкателя и цилиндра.

Усилием пружины обе части раздвигаются до полного отсутствия зазора между распределительным валом и стержнем клапана.

Обратный клапан служит для наполнения и запирания камеры высокого давления.

Циркуляция масла

Подача масла осуществляется через дуоцентричный насос с внутренним ротором и интегрированной системой регулирования давления масла (аналогично в ).

Насос находится в масляном поддоне и привинчен к блоку цилиндров. Он приводится в действие однорядной роликовой цепью напрямую от коленчатого вала.

Масляный фильтр установлен на стороне впуска в вертикальном положении. Бумажный фильтрующий патрон может быть заменен сверху. Для замены фильтра отвинчивается центральный крепежный болт крышки масляного фильтра.

Двигатель M50 в разрезе — вид спереди

Система охлаждения

Водяной насос интегрирован в картере цепи. Торцевое уплотнительное кольцо имеет керамическую поверхность, крыльчатка выполнена из пластика, корпус из алюминия.

Отвод теплой воды для отопления осуществляется из головки блока цилиндров.

Картер и ГБЦ первично охлаждаются в продольном направлении. Основной поток воды проходит спереди назад, поднимается по соединительным каналам в головку блока цилиндров и там течет сзади вперед.

Вспомогательные агрегаты

Вспом агрегаты приводятся в действие клиновым ремнем, не требующим технического обслуживания.
Насос усилителя руля и генератор расположены слева по ходу, компрессор кондиционера (SA) — справа, близко к двигателю и установлены жестко, а не эластично.

Привод вспомогательных агрегатов осуществляется на двух уровнях:

• 1 уровень (основной привод):
  • коленчатый вал — водяной насос (вентилятор) — генератор — насос усилителя руля или соответственно тандемный насос (регулирование уровня)
• 2 уровень (дополнительный привод):
  • коленчатый вал — компрессор кондиционера

Наружный усилитель пружины натяжитель ремня, расположенный на ведомой ветви ремня, гидравлически амортизирует в одном направлении. Натяжной ролик изготовлен из пластика.

Свеча зажигания

Отдельный пластиковый перенаправляющий ролик около генератора повышает угол его охвата. В системе зажигания двигателя М50 (RZV) применяется также и свеча зажигания — «F» свеча с SAE-контактом и трехконечным боковым электродом.

Боковой электрод был разработан фирмой BMW в сотрудничестве с поставщиками специально для 4-клапанных двигателей. Сжигание в этих двигателях более жесткое и быстрое и ставит более высокие требования перед свечой зажигания.

Боковой электрод приварен к корпусу свечи в трех точках (на 3 ножках) и имеет форму треугольника относительно центрального электрода.

Зазор между электродами на новой свечи составляет 0,9 мм +/- 0,1 мм. Свеча имеет сопротивление

Катушка зажигания

Каждая свеча зажигания имеет собственную катушку зажигания. Катушка привинчивается к пакету железа таким образом обеспечивается электрический контакт с массой.

Подача высокого напряжения к свечи зажигания осуществляется при помощи силиконовой воронки, контактным стержнем с помехоподавляющим резистором и конусообразной контактной пружиной, которая давит на SAE-контакт свечи. Такая конструкция обеспечивает наибольшее вторичное напряжения системы зажигания, так как отсутствуют провода высокого напряжения и потери, связанные с распределением напряжения.

Катушка зажигания двигателя М50: 1 и 2- Катушка зажигания; 3 — Наконечник провода к свече зажигания; 4 — Гайка шестигранная; 5 — Щиток; 6 — Болт с шестигранной головкой; 7 — Корпус вилки разъема; 8 — Свеча зажигания;

Катушка зажигания гальванически разъединена, т.е. конец вторичной обмотки выведен из катушки. Он обозначается «4А» и является средним контактом трехполюсного штекерного соединения:

• с первичной стороны клеммы 1 и 15
• контакт «4A»

Его контактный язычок длиннее. Таким образом, из соображений безопасности, при отсоединении штекера, этот контакт разъединяется последним.

Двигатель BMW M50TU

Начиная с сентября 1992 года (PU92), устанавливаемый до этого момента на BMW E36 и E34 мотор BMW M50 заменяется его переработанной версией M50 TU (TU — технически переработан).

Особенность мотора BMW M50 TU

Техническая переработка мотора М50 привела к следующим улучшениям:

• улучшен характер изменений крутящего момента, особенно в диапазоне средних частот вращения
• уменьшен расход топлива
• улучшена характеристика холостого хода при одновременном снижении частоты вращения холостого хода
• улучшены выпускные характеристики (снижение токсичности выбросов)
• улучшена приемистость
• лучшая акустика двигателя

Усовершенствования двигателя M50TU (М50ТУ) относительно двигателя М50 были достигнуты следующими конструктивными изменениями и мерами:

• применением цифровой моторной электроники DME3.3.1 с антидетонационным регулированием в 2,5-литровом двигателе (M50TUB25 )
• применением контролера двигателя Siemens MS 40.1 во всех моделях Е36 и Е34 с двигателем M50TUB20
• повышением степени сжатия
• применением системы VANOS
• изменениями кривошипно-шатунного механизма (новые поршни и шатуны)
• новым регулятором холостого хода в 2,5-литровом двигателе М50ТУБ25 (ZWD-5)
• применением термопленочного расходомера воздуха
• уменьшением диаметра стержня клапана и применением одной пружины клапана
• применением тарельчатых толкателей и тарелок пружин, оптимизированных по массам
• изменением характеристики ускорения клапанов
• изменением гасителя колебаний коленчатого вала

Характеристики двигателя BMW M50 TU

технические параметры		M50TUB20	M50TUB25
тип двигателя		рядный 6-цилиндровый
монтажное положение	спереди	30º к выпускной стороне
	сбоку	2,28º назад
эффективный объем двигателя	дм³	1990	2494
ход поршня	мм	66	75
диаметр цилиндра	мм	80	84
отношение хода поршня/диаметра цилиндра		0,825	0,893
мощность	кВт/л. с.	110/150	140/190
при частоте вращения	об/мин	5900	5900
крутящий момент	Нм	190	245
при частоте вращения	об/мин	4200	4200
удельная мощность	кВт/дм³	55,3	56,1
степень сжатия	:1	11,0	10,5
порядок работы цилиндров		1-5-3-6-2-4
максимальная скорость поршня	м/с	14,3	16,25
диаметр клапана	мм
впуск		30	33
выпуск		27	30,5
ход клапана	мм
впускного/выпускного		9,0/9,0	9,0/9,0
проходное сечение	вп. /вып.	228º/228º	228º/228º
угол открытия клапанов	вп./вып.	105-80º (VANOS/105º)	110-85º (VANOS/101º)
топливо		высокооктановый неэтилированный бензин (Super)

M50TUB25 применялся на E36 325i/325is и E34 525i/525ix.

Система VANOS

Как характеристики мощности и показатели выхлопных газов, так и поведение 4-тактного бензинового двигателя на ходу автомобиля на ходу автомобиля можно значительно улучшить с помощью изменяемого угла открытия впускного распределительного вала.

Угол открытия впускного распределительного вала двигателя M50TU можно изменять, т.е. с учетом конкретных условий эксплуатации, переключать с позднего открытия на ранее или наоборот.

Преимущества системы VANOS:

• большая мощность и улучшенный вращающий момент в определенных диапазонах числа оборотов
• уменьшенное содержание доли NOX и CH выхлопных газов в диапазоне неполной нагрузки
• незначительное содержание остаточного газа при числе оборотов холостого хода; благодаря этому с одной стороны улучшенное качество холостого хода вследствие более благоприятной смеси, а с другой стороны, меньший расход топлива вследствие снижения числа оборотов холостого хода. Улучшенная акустика холостого хода
• лучшее реагирование двигателя
• высокая функциональная безопасность
• обширный самодиагноз и беспроблемный поиск ошибок

Система переключения ВАНОС управляется блоком управления соответствующей цифровой двигательной электроники. В 2-литровом моторе блоком управления фирмы Siemens MS401, в 2,5-литровом двигателе — блоком управления Motronic фирмы Bosch M3.3.1.

Конструкция VANOS

Как для двигателя М50ТУ20, так и для М50ТУ25 было проведено множество испытаний с различными вариантами распределительных валов и углов открытия для выявления в каждом случае самых выгодных изменяемых углов открытия впускного распределительного вала.

В итоге были выбраны следующие углы открытия:

• M50TU20
  • 105º (позднее переключение)
  • 80º (раннее переключение)
• M50TU25
  • 110º (позднее переключение)
  • 85º (раннее переключение)

Из этого следует для обоих вариантов двигателей максимальный угол переключения переменного угла открытия впускного распределительного вала величиной в 25º KW (угол коленчатого вала).

Составные части :

• впускной распределительный вал с косозубым венцом спереди;
• звездочка цепи с внутренним косозубым венцом;
• гидравлически-механически устройство перестановки распределительного вала с одним гидравлическим поршнем и косозубой шестеренкой;
• электромагнитный 4/2-канальный переключающей клапан;
• соединительная маслонапорная линия от блока цилиндров к 4/2-канальному клапану;
• управляющая и диагностическая электроника контролера;

Функционирование системы VANOS

Система VANOS в M50 работает под управлением соответствующей двигателю цифровой электроники. Контролер с помощью электромагнита переключает 4/2-канальный клапан и таким образом воздействует посредством давления масла двигателя на гидравлический поршень.

Гидравлический поршень при помощи механических упоров и воздействующего на него давления масла удерживается в одном их двух возможных положений (черно-белый режим переключения). Внутри гидравлического поршня находится подвижная шестеренка. Эта шестеренка посредством косозубого зацепления, преобразует поступательное движение поршня в поворот распределительного вала — относительно к ведущей звездочке.

Гидравлический поршень с шестеренкой установлены соосно с впускным распределительным валом в литом под давлением алюминиевом корпусе, расположенном на лобовой стороне ГБЦ.

4/2-канальный переключающий клапан выполнен таким образом, что при наличии давления в одной его камере, в другой давления нет (обратный отток). При подаче тока на магнит клапана поршень, через якорь против усилия пружины перемещается в ранее положение. Винтовая пружина обеспечивает обратное перемещение в позднее положение. Таким образом при неисправности электромагнита или сбое управляющего сигнала, распределительный вал автоматически возвращается в позднее положение.

С помощью этой аварийной функции мотор может быть пущен даже при неисправно системе VANOS. При раннем положении распределительного вала во время пуска, двигатель не заведется.

Управление системой VANOS

Управление магнитным клапаном системы ВАНОС осуществляется при помощи контролера и зависит от температуры охлаждающей жидкости, нагрузки и частоты вращения двигателя.

В момент переключения системы изменения угла открытия клапанов происходят изменения установок начала впрыскивания и зажигания.

Чтобы избежать частого, повторяющего переключения системы VANOS, управление происходит в режиме гистерезиса.

Диагностика M50TUB25 с DME M3.3.1

Если в памяти нет сообщений об ошибках, то управляющий сигнал подают на систему ВАНОС при работе двигателя M50TUB25 с DME M3.3.1 на частоте вращения холостого хода. Для этого применяют два адаптера — специальные инструменты БМВ № 61 2 050 и 61 1 467. Если при этом замкнуть магнитный клапан на массу, двигатель с исправной системой VANOS будет работать крайне неравномерно или вовсе заглохнет.

Диагностика M50TUB20 с MS40.1

C помощью самодиагностики система VANOS проверяется полностью. Отсутствие в памяти сообщений об ошибках на двигателе M50TUB20 с MS40.1- признак полной исправности системы VANOS.

Перед проверкой функционирования в MS40.1 также следует считать данные из памяти неисправностей.

Если таких сообщений нет, то система VANOS, управляемая этим контролером, может быть проверена при помощи тестера. Если на работающем на холостом ходу двигателе переключить распределительный вал в раннее положение, то силовой агрегат с исправной системой VANOS будет работать крайне неравномерно или вовсе заглохнет (аналогично проверке функционирования на двигателе с DME M3.3.1).

Проблемы двигателя BMW M50

Двигатель М50 считается один из самых . Ниже перечислены возможные неисправности двигателя, но стоит учитывать правильное обслуживание мотора, ведь при правильной эксплуатации, силовой агрегат покажет себя совсем по другому:

• перегрев: совет — проверить состояние радиатора, помпу, термостат, наличие воздушных пробок в системе охлаждения и крышку радиатора;
• троит: перепроверить катушки зажигания, свечи и форсунки;
• плавают обороты: возможные причины возникновения неисправности — выход из строя клапана холостого хода или датчик положения дроссельной заслонки;
• утечка антифриза — треснут расширительный бачок;
• отказ индивидуальных катушек зажигания;
• выгорание силовых ключей управления зажиганием;
• течь масла по стыку стакана масляного фильтра, прокладки клапанной крышки, поддона и передней крышки;
• выключается подача топлива;

Силовой агрегат BMW M50 был заменен на .

Надежность, проблемы и ремонт двигателя БМВ М50Б25

В 1990 году на смену популярной рядной шестерке BMW M20B25, пришла новая, куда более совершенная и мощная, под названием BMW M50B25 (в народе получившая прозвище «Плита»), из нового семейства М50 (в серию также вошли M50B20, M50B24, S50B30, S50B32). Основное отличие двигателей М20 и М50 заключается в ГБЦ, в новом движке головка была заменена на более совершенную двухвальную, 24-х клапанную с гидрокомпенсаторами (регулировка клапанов не грозит).

Диаметр впускных клапанов 33 мм, выпускных 30.5 мм. Используются распредвалы с фазой 240/228, подъем 9.7/8.8 мм. А также применен усовершенствованный легкий впускной коллектор. Система управления двигателем Bosch Motronic 3.1. Привод ГРМ в новых моторах M50 также изменился, теперь вместо ремня используется цепь, срок службы которой 250 тыс. км (как правило ходит больше). Кроме того, используются индивидуальные катушки зажигания, система зажигания электронная, другие поршни, облегченные шатуны длинной 135 мм. Размер форсунок M50B25 — 190 cc.

С 1992 года двигатели М50 получили широко известную систему изменения фаз газораспределения на впускном валу Vanos, а такие моторы стали называться M50B25TU (Technical Update). Кроме того, в этих движках использованы новые шатуны длинной 140 мм и поршни с компрессионной высотой 32.55 мм (38.2 мм на M50B25).

Система управления заменена на Bosch Motronic 3.3.1. Данные силовые агрегаты использовались на автомобилях BMW с индексом 25i. С 1995 года двигатель М50В25 стал заменяться новым усовершенствованным мотором М52В25 и в 1996 году выпуск серии М50 был завершен.

Модификации двигателя BMW M50B25

• M50B25 (1990 — 1992 г.в.) — базовый двигатель. Степень сжатия 10, мощность 192 л.с. при 5900 об/мин, крутящий момент 245 Нм при 4700 об/мин.
• M50B25TU (1992 — 1996 г.в.) — добавлена система изменения фаз газораспределения на впуске Vanos, изменена шатунно-поршневая группа, установлены другие распредвалы (фаза 228/228, подъем 9/9 мм). Степень сжатия 10.5, мощность 192 л.с. при 5900 об/мин, крутящий момент 245 Нм при 4200 об/мин.

Производство	Munich Plant
Марка двигателя	М50
Годы выпуска	1990-1996
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	6
Клапанов на цилиндр	4
Ход поршня, мм	75
Диаметр цилиндра, мм	84
Степень сжатия	10.0 10.5 (TU)
Объем двигателя, куб.см	2494
Мощность двигателя, л.с./об.мин	192/5900
Крутящий момент, Нм/об.мин	245/4700 245/4200 (TU)
Топливо	95
Экологические нормы	Евро 1
Вес двигателя, кг	198
Расход топлива, л/100 км (для 320i F30) — город — трасса — смешан.	11.5 6.8 8.7
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 5W-40 10W-40 15W-40
Сколько масла в двигателе, л	5.75
При замене лить, л	4
Замена масла проводится, км	7000-10000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — на практике	— 400+
Тюнинг, л.с. — потенциал — без потери ресурса	1000+ 200-220 —
Двигатель устанавливался	BMW 325i E36 BMW 525i E34

Характеристики двигателя М50В25

Производство	Munich Plant
Марка двигателя	М50
Годы выпуска	1990-1996
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	6
Клапанов на цилиндр	4
Ход поршня, мм	75
Диаметр цилиндра, мм	84
Степень сжатия	10. 0 10.5 (TU)
Объем двигателя, куб.см	2494
Мощность двигателя, л.с./об.мин	192/5900 192/5900 (TU)
Крутящий момент, Нм/об.мин	245/4700 245/4200 (TU)
Топливо	95
Экологические нормы	Евро 1
Вес двигателя, кг	~198
Расход топлива, л/100 км (для E36 325i) — город — трасса — смешан.	11.5 6.8 8.7
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 5W-40 10W-40 15W-40
Сколько масла в двигателе, л	5.75
Замена масла проводится, км	7000-10000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — на практике	— 400+
Тюнинг, л. с. — потенциал — без потери ресурса	1000+ 200-220
Двигатель устанавливался

Надежность, проблемы и ремонт двигателя БМВ М50Б25

В 1990 году на смену популярной рядной шестерке , пришла новая, куда более совершенная и мощная, под названием BMW M50B25 (в народе получившая прозвище «Плита»), из нового семейства М50 (в серию также вошли , M50B24, ). Основное отличие двигателей М20 и М50 заключается в ГБЦ, в новом движке головка была заменена на более совершенную двухвальную, 24-х клапанную с гидрокомпенсаторами (регулировка клапанов не грозит). Диаметр впускных клапанов 33 мм, выпускных 30.5 мм. Используются распредвалы с фазой 240/228, подъем 9.7/8.8 мм. А также применен усовершенствованный легкий впускной коллектор.
Система управления двигателем Bosch Motronic 3.1.
Привод ГРМ в новых моторах M50 также изменился, теперь вместо ремня используется цепь, срок службы которой 250 тыс. км (как правило ходит больше). Кроме того, используются индивидуальные катушки зажигания, система зажигания электронная, другие поршни, облегченные шатуны длинной 135 мм. Размер форсунок M50B25 — 190 cc.
С 1992 года двигатели М50 получили широко известную систему изменения фаз газораспределения на впускном валу Vanos, а такие моторы стали называться M50B25TU (Technical Update). Кроме того, в этих движках использованы новые шатуны длинной 140 мм и поршни с компрессионной высотой 32.55 мм (38.2 мм на M50B25).
Система управления заменена на Bosch Motronic 3.3.1.
Данные силовые агрегаты использовались на автомобилях BMW с индексом 25i.
С 1995 года двигатель М50В25 стал заменяться новым усовершенствованным мотором и в 1996 году выпуск серии М50 был завершен.

Модификации двигателя BMW M50B25

1. M50B25 (1990 — 1992 г.в.) — базовый двигатель. Степень сжатия 10, мощность 192 л.с. при 5900 об/мин, крутящий момент 245 Нм при 4700 об/мин.
2. M50B25TU (1992 — 1996 г.в.) — добавлена система изменения фаз газораспределения на впуске Vanos, изменена шатунно-поршневая группа, установлены другие распредвалы (фаза 228/228, подъем 9/9 мм). Степень сжатия 10.5, мощность 192 л.с. при 5900 об/мин, крутящий момент 245 Нм при 4200 об/мин.

Проблемы и недостатки двигателей BMW M50B25

1. Перегрев. Двигатель М50 склонен к перегреву и переносит его довольно тяжело, поэтому если мотор начал греться проверьте состояние радиатора, а также помпу и термостат, наличие воздушных пробок в системе охлаждения и крышку радиатора.
2. Троит. Проверяйте катушки зажигания, чаще всего проблема в них, а также свечи и форсунки.
3. Плавают обороты. Зачастую неисправность вызвана вышедшим из строя клапаном холостого хода (КХХ). Чистка поможет привести мотор в чувства. Если проблема осталась, тогда смотрите датчик положения дроссельной заслонки (ДПДЗ), датчик температуры, лямбда зонд, чистите дроссельную заслонку.
4. М50 Ванос. Проблема выражается в тарахтении, потере мощности, плавании оборотов. Ремонт: покупка ремкомплекта ваноса М50.
Кроме того, ввиду своего возраста и особенностей эксплуатации, двигатели БМВ М50 страдают высоким расходом масла (до 1 л на 1000 км), который не слишком сильно снижается после капремонта. Могут течь прокладки клапанной крышки и поддона, не исключены течи и через масляный щуп. Расширительный бачок также любит трескаться, после чего получаем утечку антифриза. Вместе с тем периодически проблемы доставляют датчики распредвала М50, коленвала (ДПКВ), температуры ОЖ и прочее.
Несмотря ни на что, двигатель BMW M50B25 один из самых надежных силовых агрегатов баварского производителя, а основная масса проблем вызвана возрастом и стилем эксплуатации мотора. И даже такие движки накатывают свыше 300-400 тыс. км, а если мотор использовался в щадящем режиме и адекватно обслуживался, то его ресурс может далеко перевалить за 400 тыс. км, ведь не зря они получили репутацию миллионников.
Покупка двигателя M50B25 хороший выбор для свапа и последующей доработки с применением турбонагнетателя. Дальше поговорим именно о таких решениях.

Тюнинг двигателя BMW M50B25

Строкер. Распредвалы

Наиболее простой и быстрый вариант нарастить мощность с использованием заводских комплектующих, это установка длинноходного коленвала (строкер). В М50Б25 (Без ваноса) встает колено от с ходом 89.6 мм. От этого же мотора необходимо купить шатуны, шатунные вкладыши, ремонтные поршни, форсунки, а коренные вкладыши от M50.
Собираем (прошивку можно оставить сток, но лучше настроиться) и ездим на 3-х литровом М50Б30, мощностью около 230 л.с и степенью сжатия 10.
Такую же мощность можно получить купив распредвалы Schrick 264/256 и настроив сток Motronic. В итоге получим 220-230 л.с. Докупим забор холодного воздуха, спортивный выхлоп и получим 230+ л.с.
Такие же распредвалы на M50B25 3.0 строкер дадут около 250-260 л.с.
Для получения максимальной мощности с М50Б30, необходимо купить распредвалы Schrick 284/284, шестидроссельный впуск, форсунки от BMW S50, легкий маховик, сделать портинг ГБЦ, купить равнодлинный выпускной коллектор и прямоточный выхлоп. После настройки, такой M50B30 развивает около 270-280 л.с.
Если этого мало, можно расточить блок под поршни 86.4 мм от S50B32 и получить рабочий объем 3.2. Купим распредвалы и получим около 260 л. с.
Ваносный М50Б25 можно переделать в 2.8 литровый движок, путем установки коленвала с ходом 84 мм и шатунов от М52Б28. Вместе с прошивкой SIEMENS MS41 это даст +/- 220 л.с., степень сжатия ~11.

M50B25 Turbo

В случае когда атмосферного мотора мало либо затраты на его реализацию слишком велики, можно организовать турбо вариант на 2.5-литровом моторе. Если тюнинг предполагается бюджетный, тогда китайский турбо кит на базе Garrett GT35 (или другой, с мозгами в комплекте), ваш выбор. Как вариант можно найти б/у турбину TD05 (или другую), сварить коллектор, собрать все пайпинги, хомуты, бустконтроллер, интеркулер и проч. Поставить все на стоковую поршневую, предварительно установив толстую прокладку ГБЦ Cometic, форсунки 440 сс, топливный насос Bosch 044, выхлоп на 3″ трубе, мозг EFIS 3.1 (или Megasquirt), настраиваем и на 0.6 бар получим около 300 л.с. На 1 баре ~400 л.с.
Нечто подобное можно построить купив компрессор кит М50 и установив его на сток поршневую. Отдача от компрессора будет заметно ниже чем у турбины.
Еще больше мощности можно получить путем покупки и установки турбокита на оригинальном Garrett GT35, поршней CP Pistons под степень сжатия 8.5, шатунов Eagle, ARP болтов, производительных форсунок (~550 cc). С подобными комплектами можно поднять мощность до 500++ л.с. Аналогичные проекты можно строить и на 3-литровом строкере.

М50 — довольно популярный мотор, который компания БМВ выпускала с 1991 по 1996 гг. в 1994 г на свет появилась модификация, особенность которой заключалась в алюминиевом блоке. Такая вариация также была известна под названием «плита».

Пятидесятый устанавливался на модели е34 и е36. В 1992 году он укомплектовывался системой изменения фаз газораспределения с названием Vanos. Она устанавливалась для увеличения тяги движка на низких и средних оборотах, не влияя при этом на высоких оборотах.

Технические характеристики и описание

Семейство М серии 50 имеет несколько разновидностей силовых агрегатов. В неё входят М50Б25 и М50Б20, которые запомнились многим автолюбителям, как технически надёжные движки. Ближайшим современным родственником является bmw m5 e60.

Параметр	Диаметр цилиндра, мм	Ход поршня, мм	Объём двигателя, см 2	Степень сжатия	Мощность, л.с.	Крутящий момент, Нм	Макс. обороты/мин
Модификация
BMW М50В20	80	66	1991	10,5:1	150	190	6500
BMW М50В20 TU VANOS	80	66	1991	11:1	150	190	6500
BMW M50B25	84	75	2494	10:1	192	245	6500
BMW M50B25 TU VANOS	84	75	2494	10,5:1	192	245	6500

Мотор М50 выпускался всего лишь в двух вариантах — 2,0л и 2,5л.

Достоинства. Двигатель М50 положил начало новой моды на агрессивный характер двигателей БМВ, которая сохранилась и до нашего времени. Также этой моделью был установлен стандарт, который никто не нарушал, — «1НМ на 10 см 3 объёма цилиндров».

Двигатель БМВ М50 стал последним в своей линейке, в которой применяли поистине легендарную связку в виде чугунного блока и алюминиевой ГБЦ.

Недостатки. Несмотря на то, что среди автолюбителей двигатель БМВ м50 считается одним из самых надёжных моторов за всё время производства, при неправильной эксплуатации неизбежно появление таких проблем:

1. Перегрев силового агрегата
2. Утечка антифриза
3. Отказ катушек зажигания
4. Протекание масла
5. Выключение подачи топлива

Обслуживание М 50

Модификации M50, M50B20 и M50B25 пользуются отличной репутацией, но не терпят небрежного обслуживания. Условия к их обслуживанию следующие:

1. Замена масла — каждые 10-12тыс.км. Масло необходимо использовать только рекомендованное изготовителем.
2. Цепь ГРМ — её ресурс в среднем составляет 250-300 тыс.км, после чего она растягивается и нуждается в замене.
3. Форсунки и свечи — каждые 50-80 тыс.км.
4. Ремонт системы Vanos — производится после 200-300 тыс.км.

Ремонт двигателя М50

Наиболее часто выходящими из строя механизмами являются поломка насоса системы охлаждения, привод вентилятора радиатора и выход из строя масляного фильтра.

Замена вентилятора и вискомуфты

Вискомуфта нуждается в замене при условии заедании ступицы вентилятора, а также при увеличенном осевом или диаметральным зазором или с увеличенным расходом масла.

Процесс снятия:

1. Снятие кожуха вентилятора при помощи удаления штифтов распорных зажимов в верхней части кожуха
2. Откручивание крепёжной гайки вентилятора к ступице водяного насоса
3. Непосредственное снятие вентилятора
4. Снятие вискомуфты производится отворотом четырёх крепёжных болтов

Процесс установки:

1. Установка вискомуфты и затягивание крепёжных болтов моментом 9 Нм.
2. Установка вентилятора на ступицу насоса и затягивание гайки моментом 25 Нм
3. Установка кожуха вентилятора, при этом оба нижних выступа должны войти в пазы радиатора
4. Установка распорных зажимов и их фиксация штифтами

Снятие и установка водяного насоса

Многие владельцы силовых агрегатов БМВ м50 жалуются на частый выход со строя водяного насоса. Но, как показывает практика, достаточно просто сменить изделие самостоятельно. Рассмотрим, процесс замены помпы.

Процесс снятия:

1. Отсоединение провода массы от аккумулятора
2. Сливание охлаждающей жидкости
3. Снятие вентилятора
4. Ослабление болтов крепления шкива
5. Снятие клинового ремня
6. Отворот четырёх болтов крепления шкива и снятие последнего со ступицы насоса
7. Отсоединение шлангов водяного насоса
8. Отворот крепёжных болтов и снятие насоса

Процесс установки:

1. Очистка установочной поверхности
2. Установка уплотнительного кольца
3. Установка помпы и равномерное затягивание крепёжных болтов
4. Присоединение шлангов к водяному насосу и закрепления их хомутами
5. Установка приводного шкива
6. Установка и натяжение клинового ремня
7. Установка вентилятора
8. Заполнение системы охлаждения

Промывка системы охлаждения

Частый нагрев мотора может значить, что забилась система охлаждения. Поэтому автомобилисту зачастую требуется прочистить данный узел. Это можно сделать при помощи автохимии или домашних средств, таких как лимонная кислота.

1. Снятие бампера, открывание крышки на бачке и отворот пробки радиатора
2. Закрывание крышки на бачке, компрессорная продувка в отверстие под винт для удаления воздуха
3. Откручивание пробки слива ОЖ из блока, сливание ОЖ
4. Заполнение системы водой, добавление в неё 7-ми минутной промывки Hi-Gear
5. Запуск двигателя и ожидание семи минут
6. Остывание двигателя и слив жидкости
7. Закрытие всех пробок, заливание 5-6л воды
8. Открывание одной пробки и прогонка воды компрессором
9. Повторение п.8 до тех пор, пока не начнёт выходить чистая вода
10. Заполнение системы дистиллированной водой, запуск двигателя и прогрев его до рабочей температуры. Остывание двигателя и слив воды
11. Медленное заполнение системы новым антифризом и прокачка повышенными оборотами
12. Накручивание новой крышки бачка, прогрев до рабочей температуры

Замена масла и масляного фильтра двигатель bmw m50

Менять моторное масло на моторе М50 можно и своими руками. Рассмотрим, как выполнить эту операцию не обращаясь в автосервис и экономя средства:

1. Откручивание колпачковых гаек
2. Снятие клапанной крышки
3. Снятие старой прокладки

Вывод

Менять моторное масло на моторе М50 можно и своими руками.

Рассмотрим, как выполнить эту операцию не обращаясь в автосервис и экономя средства:

1. Нагрев масла, откручивание маслосливной горловины
2. Откручивание сливного болта, слив масла
3. Откручивание масляного фильтра
4. Замена фильтрующего элемента и уплотнительных резинок
5. Заливание масла через специальную горловину, параллельная проверка его уровня по щупу

Замена прокладки клапанной крышки

Одной из проблем движков 50-го семейства, а точнее двигатель m50b20, является пробой прокладки клапанной крышки. Сменить данную деталь можно своими руками. Рассмотрим, последовательность действий:

1. Снятие обоих пластиковых защитных кожухов
2. Отсоединение патрубка системы вентиляции картера от клапанной крышки
3. Отсоединение проводов катушек и снятие катушек зажигания
4. Откручивание колпачковых гаек
5. Снятие клапанной крышки
6. Снятие старой прокладки
7. Очистка поверхности крышки от герметика
8. Промазывание новой прокладки герметиком и сборка всего в обратной последовательности

Вывод

Семейство М50 пришло на смену М20 в далёком 1990, и имела немного отличий, но они, в свою очередь, позволили существенно повысить мощностные характеристики и надёжность. На смену мотору bmw M50B20 и M50B25, пришёл улучшенный и модернизированный bmw m5 e60.

В 1990 году на смену популярной рядной шестерке BMW M20B25, пришла новая, куда более совершенная и мощная, под названием BMW M50B25 (в народе получившая прозвище «Плита»), из нового семейства М50 (в серию также вошли M50B20, M50B24, S50B30, S50B32). Основное отличие двигателей М20 и М50 заключается в ГБЦ, в новом движке головка была заменена на более совершенную двухвальную, 24-х клапанную с гидрокомпенсаторами (регулировка клапанов не грозит). Диаметр впускных клапанов 33 мм, выпускных 30.5 мм. Используются распредвалы с фазой 240/228, подъем 9.7/8.8 мм. А также применен усовершенствованный легкий впускной коллектор.
Система управления двигателем Bosch Motronic 3.1.
Привод ГРМ в новых моторах M50 также изменился, теперь вместо ремня используется цепь, срок службы которой 250 тыс. км (как правило ходит больше). Кроме того, используются индивидуальные катушки зажигания, система зажигания электронная, другие поршни, облегченные шатуны длинной 135 мм. Размер форсунок M50B25 — 190 cc.
С 1992 года двигатели М50 получили широко известную систему изменения фаз газораспределения на впускном валу Vanos, а такие моторы стали называться M50B25TU (Technical Update). Кроме того, в этих движках использованы новые шатуны длинной 140 мм и поршни с компрессионной высотой 32.55 мм (38.2 мм на M50B25).
Система управления заменена на Bosch Motronic 3.3.1.
Данные силовые агрегаты использовались на автомобилях BMW с индексом 25i.
С 1995 года двигатель М50В25 стал заменяться новым усовершенствованным мотором М52В25 и в 1996 году выпуск серии М50 был завершен.

Особенность мотора BMW M50 TU

Техническая переработка мотора М50 привела к следующим улучшениям: улучшен характер изменений крутящего момента, особенно в диапазоне средних частот вращения уменьшен расход топлива улучшена характеристика холостого хода при одновременном снижении частоты вращения холостого хода улучшены выпускные характеристики (снижение токсичности выбросов) улучшена приемистость лучшая акустика двигателя Усовершенствования двигателя M50TU (М50ТУ) относительно двигателя М50 были достигнуты следующими конструктивными изменениями и мерами: применением цифровой моторной электроники DME3. 3.1 с антидетонационным регулированием в 2,5-литровом двигателе (M50TUB25) применением контролера двигателя Siemens MS 40.1 во всех моделях Е36 и Е34 с двигателем M50TUB20 повышением степени сжатия применением системы VANOS изменениями кривошипно-шатунного механизма (новые поршни и шатуны) новым регулятором холостого хода в 2,5-литровом двигателе М50ТУБ25 (ZWD-5) применением термопленочного расходомера воздуха уменьшением диаметра стержня клапана и применением одной пружины клапана применением тарельчатых толкателей и тарелок пружин, оптимизированных по массам изменением характеристики ускорения клапанов изменением гасителя колебаний коленчатого вала

Характеристики двигателя М50В25

Производство	Munich Plant
Марка двигателя	М50
Годы выпуска	1990-1996
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	6
Клапанов на цилиндр	4
Ход поршня, мм	75
Диаметр цилиндра, мм	84
Степень сжатия	10. 0 10.5 (TU)
Объем двигателя, куб.см	2494
Мощность двигателя, л.с./об.мин	192/5900 192/5900 (TU)
Крутящий момент, Нм/об.мин	245/4700 245/4200 (TU)
Топливо	95
Экологические нормы	Евро 1
Вес двигателя, кг	~198
Расход топлива, л/100 км (для E36 325i) — город — трасса — смешан.	11.5 6.8 8.7
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 5W-40 10W-40 15W-40
Сколько масла в двигателе, л	5.75
Замена масла проводится, км	7000-10000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — на практике	— 400+
Тюнинг, л. с. — потенциал — без потери ресурса	1000+ 200-220
Двигатель устанавливался	BMW 325i E36 BMW 525i E34

Система VANOS

Как характеристики мощности и показатели выхлопных газов, так и поведение 4-тактного бензинового двигателя на ходу автомобиля на ходу автомобиля можно значительно улучшить с помощью изменяемого угла открытия впускного распределительного вала. VANOS в двигателе M50 Угол открытия впускного распределительного вала двигателя M50TU можно изменять, т.е. с учетом конкретных условий эксплуатации, переключать с позднего открытия на ранее или наоборот. Преимущества системы VANOS: большая мощность и улучшенный вращающий момент в определенных диапазонах числа оборотов уменьшенное содержание доли NOX и CH выхлопных газов в диапазоне неполной нагрузки незначительное содержание остаточного газа при числе оборотов холостого хода; благодаря этому с одной стороны улучшенное качество холостого хода вследствие более благоприятной смеси, а с другой стороны, меньший расход топлива вследствие снижения числа оборотов холостого хода. Улучшенная акустика холостого хода лучшее реагирование двигателя высокая функциональная безопасность обширный самодиагноз и беспроблемный поиск ошибок Система переключения ВАНОС управляется блоком управления соответствующей цифровой двигательной электроники. В 2-литровом моторе блоком управления фирмы Siemens MS401, в 2,5-литровом двигателе — блоком управления Motronic фирмы Bosch M3.3.1.

Конструкция VANOS

Как для двигателя М50ТУ20, так и для М50ТУ25 было проведено множество испытаний с различными вариантами распределительных валов и углов открытия для выявления в каждом случае самых выгодных изменяемых углов открытия впускного распределительного вала. В итоге были выбраны следующие углы открытия: M50TU20 105º (позднее переключение) 80º (раннее переключение) M50TU25 110º (позднее переключение) 85º (раннее переключение) Из этого следует для обоих вариантов двигателей максимальный угол переключения переменного угла открытия впускного распределительного вала величиной в 25º KW (угол коленчатого вала). Составные части: впускной распределительный вал с косозубым венцом спереди; звездочка цепи с внутренним косозубым венцом; гидравлически-механически устройство перестановки распределительного вала с одним гидравлическим поршнем и косозубой шестеренкой; электромагнитный 4/2-канальный переключающей клапан; соединительная маслонапорная линия от блока цилиндров к 4/2-канальному клапану; управляющая и диагностическая электроника контролера;

Модификации

1. M50B25 (1990 — 1992 г.в.) — базовый двигатель. Степень сжатия 10, мощность 192 л.с. при 5900 об/мин, крутящий момент 245 Нм при 4700 об/мин.
2. M50B25TU (1992 — 1996 г.в.) — добавлена система изменения фаз газораспределения на впуске Vanos, изменена шатунно-поршневая группа, установлены другие распредвалы (фаза 228/228, подъем 9/9 мм). Степень сжатия 10.5, мощность 192 л.с. при 5900 об/мин, крутящий момент 245 Нм при 4200 об/мин.

Проблемы и недостатки

1. Перегрев. Двигатель М50 склонен к перегреву и переносит его довольно тяжело, поэтому если мотор начал греться проверьте состояние радиатора, а также помпу и термостат, наличие воздушных пробок в системе охлаждения и крышку радиатора.
2. Троит. Проверяйте катушки зажигания, чаще всего проблема в них, а также свечи и форсунки.
3. Плавают обороты. Зачастую неисправность вызвана вышедшим из строя клапаном холостого хода (КХХ). Чистка поможет привести мотор в чувства. Если проблема осталась, тогда смотрите датчик положения дроссельной заслонки (ДПДЗ), датчик температуры, лямбда зонд, чистите дроссельную заслонку.
4. М50 Ванос. Проблема выражается в тарахтении, потере мощности, плавании оборотов. Ремонт: покупка ремкомплекта ваноса М50.
Кроме того, ввиду своего возраста и особенностей эксплуатации, двигатели БМВ М50 страдают высоким расходом масла (до 1 л на 1000 км), который не слишком сильно снижается после капремонта. Могут течь прокладки клапанной крышки и поддона, не исключены течи и через масляный щуп. Расширительный бачок также любит трескаться, после чего получаем утечку антифриза. Вместе с тем периодически проблемы доставляют датчики распредвала М50, коленвала (ДПКВ), температуры ОЖ и прочее.
Несмотря ни на что, двигатель BMW M50B25 один из самых надежных силовых агрегатов баварского производителя, а основная масса проблем вызвана возрастом и стилем эксплуатации мотора. И даже такие движки накатывают свыше 300-400 тыс. км, а если мотор использовался в щадящем режиме и адекватно обслуживался, то его ресурс может далеко перевалить за 400 тыс. км, ведь не зря они получили репутацию миллионников.
Покупка двигателя M50B25 хороший выбор для свапа и последующей доработки с применением турбонагнетателя. Дальше поговорим именно о таких решениях.

Диагностика M50TUB25 с DME M3.3.1

Если в памяти нет сообщений об ошибках, то управляющий сигнал подают на систему ВАНОС при работе двигателя M50TUB25 с DME M3.3.1 на частоте вращения холостого хода. Для этого применяют два адаптера — специальные инструменты БМВ № 61 2 050 и 61 1 467. Если при этом замкнуть магнитный клапан на массу, двигатель с исправной системой VANOS будет работать крайне неравномерно или вовсе заглохнет.

Диагностика M50TUB20 с MS40.1

C помощью самодиагностики система VANOS проверяется полностью. Отсутствие в памяти сообщений об ошибках на двигателе M50TUB20 с MS40.1- признак полной исправности системы VANOS. Перед проверкой функционирования в MS40.1 также следует считать данные из памяти неисправностей. Если таких сообщений нет, то система VANOS, управляемая этим контролером, может быть проверена при помощи тестера. Если на работающем на холостом ходу двигателе переключить распределительный вал в раннее положение, то силовой агрегат с исправной системой VANOS будет работать крайне неравномерно или вовсе заглохнет (аналогично проверке функционирования на двигателе с DME M3.3.1).

Тюнинг двигателя BMW M50B25

Строкер. Распредвалы

Наиболее простой и быстрый вариант нарастить мощность с использованием заводских комплектующих, это установка длинноходного коленвала (строкер). В М50Б25 (Без ваноса) встает колено от М54Б30 с ходом 89.6 мм. От этого же мотора необходимо купить шатуны, шатунные вкладыши, ремонтные поршни, форсунки, а коренные вкладыши от M50.
Собираем (прошивку можно оставить сток, но лучше настроиться) и ездим на 3-х литровом М50Б30, мощностью около 230 л.с и степенью сжатия 10.
Такую же мощность можно получить купив распредвалы Schrick 264/256 и настроив сток Motronic. В итоге получим 220-230 л.с. Докупим забор холодного воздуха, спортивный выхлоп и получим 230+ л.с.
Такие же распредвалы на M50B25 3.0 строкер дадут около 250-260 л.с.
Для получения максимальной мощности с М50Б30, необходимо купить распредвалы Schrick 284/284, шестидроссельный впуск, форсунки от BMW S50, легкий маховик, сделать портинг ГБЦ, купить равнодлинный выпускной коллектор и прямоточный выхлоп. После настройки, такой M50B30 развивает около 270-280 л.с.
Если этого мало, можно расточить блок под поршни 86.4 мм от S50B32 и получить рабочий объем 3.2. Купим распредвалы S52B32 и получим около 260 л.с.
Ваносный М50Б25 можно переделать в 2.8 литровый движок, путем установки коленвала с ходом 84 мм и шатунов от М52Б28. Вместе с прошивкой SIEMENS MS41 это даст +/- 220 л.с., степень сжатия ~11.

Управление системой VANOS

Управление магнитным клапаном системы ВАНОС осуществляется при помощи контролера и зависит от температуры охлаждающей жидкости, нагрузки и частоты вращения двигателя. В момент переключения системы изменения угла открытия клапанов происходят изменения установок начала впрыскивания и зажигания. Чтобы избежать частого, повторяющего переключения системы VANOS, управление происходит в режиме гистерезиса.

M50B25 Turbo

В случае когда атмосферного мотора мало либо затраты на его реализацию слишком велики, можно организовать турбо вариант на 2.5-литровом моторе. Если тюнинг предполагается бюджетный, тогда китайский турбо кит на базе Garrett GT35 (или другой, с мозгами в комплекте), ваш выбор. Как вариант можно найти б/у турбину TD05 (или другую), сварить коллектор, собрать все пайпинги, хомуты, бустконтроллер, интеркулер и проч. Поставить все на стоковую поршневую, предварительно установив толстую прокладку ГБЦ Cometic, форсунки 440 сс, топливный насос Bosch 044, выхлоп на 3″ трубе, мозг EFIS 3.1 (или Megasquirt), настраиваем и на 0.6 бар получим около 300 л.с. На 1 баре ~400 л.с.
Нечто подобное можно построить купив компрессор кит М50 и установив его на сток поршневую. Отдача от компрессора будет заметно ниже чем у турбины.
Еще больше мощности можно получить путем покупки и установки турбокита на оригинальном Garrett GT35, поршней CP Pistons под степень сжатия 8.5, шатунов Eagle, ARP болтов, производительных форсунок (~550 cc). С подобными комплектами можно поднять мощность до 500++ л.с. Аналогичные проекты можно строить и на 3-литровом строкере.

Функционирование системы VANOS

Система VANOS в M50 работает под управлением соответствующей двигателю цифровой электроники. Контролер с помощью электромагнита переключает 4/2-канальный клапан и таким образом воздействует посредством давления масла двигателя на гидравлический поршень. Гидравлический поршень при помощи механических упоров и воздействующего на него давления масла удерживается в одном их двух возможных положений (черно-белый режим переключения). Внутри гидравлического поршня находится подвижная шестеренка. Эта шестеренка посредством косозубого зацепления, преобразует поступательное движение поршня в поворот распределительного вала — относительно к ведущей звездочке. Гидравлический поршень с шестеренкой установлены соосно с впускным распределительным валом в литом под давлением алюминиевом корпусе, расположенном на лобовой стороне ГБЦ. 4/2-канальный переключающий клапан выполнен таким образом, что при наличии давления в одной его камере, в другой давления нет (обратный отток). При подаче тока на магнит клапана поршень, через якорь против усилия пружины перемещается в ранее положение. Винтовая пружина обеспечивает обратное перемещение в позднее положение. Таким образом при неисправности электромагнита или сбое управляющего сигнала, распределительный вал автоматически возвращается в позднее положение. С помощью этой аварийной функции мотор может быть пущен даже при неисправно системе VANOS. При раннем положении распределительного вала во время пуска, двигатель не заведется.

Двигатель бмв м50в30 характеристики — Авто Портал

В свое время двигатель М50 был настоящим фаворитом BMW. Он пришел на смену мотору М20 в 1991 году. Новый двигатель был разработан в двух вариациях – 2,0 и 2,5 литра. Однако его “жизнь” на рынке оказалась недолгой: выпуск “пятидесяток” был прекращен уже в 1996 году, когда возникла новая модификация с алюминиевым блоком – ей был присвоен индекс М52.

Устройство М50

Двигатель М50 устанавливался на модели е34 и е36. В 1992 году инженеры концерна BMW подарили М50 новую систему газораспределения под названием VANOS. Главной “фишкой” нововведения стал впускной распредвал, который позволил увеличить тягу двигателя на низких и средних оборотах без потерь на высоких.

Конструкция представляет собой стандартный 6-цилиндровый двигатель, в распоряжении которого оказался чугунный блок с алюминиевой головкой.

Однако по сравнению с предшественником М20, BMW M50 был довольно внушительным шагом вперед: 24-х клапанная система газораспределения с двумя распредвалами, приводимыми в движение цепью, и приводом клапанов через гидрокомпенсаторы.

Система зажигания также подверглась изменениям – она стала целиком электронной, трамблер убрали за ненужностью и добавили катушку зажигания на каждую свечу.

М50 стали самыми  удачными и надежными моторами от BMW, поэтому они получили дальнейшую жизнь – на базе М50 были собраны такие модификации, как 3-х литровые М3е36 с мощностью 240 л.с. и Alpina B3 с 250 л.с. Последний вариант предназначался для американского рынка. Вес двигателя составлял около 136 кг.

 Модификации М50

Модификация двигателяДиаметр цилиндра, ммХод поршня, ммОбъем, см3Степень сжатияМощность, л.с.Крутящий момент, НмМакс. об./мин

М50В20	80	66	1991	10,5:1	150 при 6000 об/мин	190 при 4700 об, мин	6500
М50В20TU VANOS	80	66	1991	11:1	150 при 5900 об/мин	190 при 4200 об, мин	6500
M50B25	84	75	2494	10:1	192 при 6000 об/мин	245 при 4700 об, мин	6500
M50B25TU VANOS	84	75	2494	10,5:1	192 при 5900 об/мин	245 при 4200 об, мин	6500

Недостатки

Несмотря на всю “удачливость” М50, он оказался все же не идеальным, как и все “длинные” двигатели: при сильном перегреве газовый стык теряет герметичность, вследствие чего образуются трещины на ГБЦ.

Чрезмерный расход масла, который в нормальном режиме эксплуатации составляет 1 л на 1000 км, наблюдается уже через 300-400 тыс. км пробега.

Последствия печальные – прогорают выпускные клапаны, а в некоторых случаях из-за локального перегрева между ними образуются трещины.

Многие производители запчастей устанавливают пластиковые детали в водяной насос, что становится причиной разрушения подшипников и крыльчатки насоса. Зачастую при низкой квалификации мастеров результатом ремонта оказываются неправильно установленные распредвалы.

Моторы первых годов выпуска страдают отказами катушек зажигания и случаями выгорания силовых ключей, управляющих зажиганием. Зато эрозия вкладышей распространена меньше, чем у моторов 40 серии.

У многих двигателей 50 серии наблюдается течь масла – под прокладками поддона, клапанной и передней крышек, по соединению блока цилиндров с масляным фильтром и кольцу щупа.

Некоторые М50 страдают отключением цилиндров, что в свою очередь прекращает подачу топлива. Для их включения часто требуется не только устранить неисправность, но и очистить ЗУ. Зато, по крайней мере, эти системы не слишком страдают от поломок, связанных с лямбда-зондом – кислородным датчиком.

Достоинства

М50 имеет ряд отличий от моторов первого поколения, что, безусловно, стало большим шагом вперед для BMW. Именно этот двигатель со своими 4 клапанами на цилиндр  основал моду на “взрывные” двигатели немецкого автогиганта, которая дошла и до наших дней.

М50 стал последним агрегатом, в котором применялась связка “чугунный блок и алюминиевая ГБЦ”, которая была поистине верной и надежной конструкцией.

Также М50 установил популярный стандарт “1 Нм на 10 см3 цилиндров”, что было недостижимо в моторах старой серии.

Двигатель прекрасно приспособился к 95 бензину, чего, правда, не сказать о 2-х литровых версиях – для них не хватает даже такого октанового числа. Но эта проблема в какой-то степени  решается с помощью датчиков детонации.

По итогам, несмотря на присущие ему недостатки, BMW М50 стал лучшим в истории концерна как по техническим, так и потребительским данным.

 Работа двигателя BMW M50 (видео)

S50B30

Производство	Munich Plant
Марка двигателя	S50
Годы выпуска	1992-1995
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	6
Клапанов на цилиндр	4
Ход поршня, мм	85.8
Диаметр цилиндра, мм	86
Степень сжатия	10.8 (EU) 10.5 (US)
Объем двигателя, куб.см	2990
Мощность двигателя, л.с./об.мин	243/6000
Крутящий момент, Нм/об.мин	305/4250 320/3600 323/3900
Максимальные обороты, об.мин	7280 (EU) 6500 (US)
Топливо	95
Экологические нормы	Евро 1
Вес двигателя, кг	151 (EU) 135 (US)
Расход  топлива, л/100 км (для E36 M3) — город — трасса — смешан.	8.4 9.1
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 5W-40 10W-40 15W-40
Сколько масла в двигателе, л	7.0
Замена масла проводится, км	7000-10000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — на практике	— 400+
Тюнинг, л.с. — потенциал — без потери ресурса	1000+ 320+
Двигатель устанавливался	BMW M3 E36
ZF Type C ZF 5HP18
Передаточные отношения, 5МКПП	1 — 4.20 2 — 2.49 3 — 1.66 4 — 1.24 5 — 1.00
Передаточные отношения, 5АКПП	1 — 3.67 2 — 2.00 3 — 1.41 4 — 1.00 5 — 0.74
Главная пара — 5МКПП — 5АКПП — 5МКПП (M3 GT, M3 CSL LTW)

С выходом нового кузова Е36, в 1992 году, появилась и очередная модификация спортивного БМВ М3. Этот автомобиль заметно прибавил в размерах и весе, соответственно старый четырехцилиндровый двигатель S14B25 не смог бы наделить эМку должным уровнем динамики. Было решено установить более крупный и мощный силовой агрегат. Новый двигатель БМВ М3 Е36 получил название S50B30 и был разработан на базе рядного шестицилиндрового M50B25. Этот мотор пополнил серию М50 (в нее также вошли M50B20, M50B24, M50B25 и S50B32).

Инженеры компании BMW Motorsport GmbH взяли стандартный мотор M50B25 и в блок цилиндров установили новый чугунный коленвал, с ходом поршня 85.8 мм, а также увеличили диаметр цилиндров с 84 мм до 86 мм. Шатуны S50B30 имеют длину 142 мм, их прочность увеличена, поршни облегчены, их компрессионная высота — 31.6 мм, а степень сжатия возросла до 10.8. Это позволило увеличить рабочий объем до 3 литров.
Головка блока цилиндров в S50 подверглась значительной доработке: применена система VANOS c непрерывным изменением фаз газораспределения на впускном валу, сами распредвалы новые (фаза 260/260, подъем 11. 3/11.3 мм), заменены клапаны (диаметр впускных клапанов был увеличен до 34 мм, выпускные по диаметру остались прежние), установлены жесткие клапанные пружины, был сделан портинг ГБЦ. Двигатель получил 6-дроссельную впускную систему, двухмассовый маховик, новую спортивную выпускную систему и много других менее значимых элементов.
Система управления S50B30 — Bosch Motronic M3.3.
Данные модификации позволили снять с 3 литров рабочего объема мощность в 286 л.с. при 7000 об/мин, а крутящий момент составляет 320 Нм при 3600 об/мин.

Стоит заметить, что, из-за высоких экологических стандартов, вышеописанная версия не поставлялась на рынок Северной Америки (кроме 45 автомобилей) и для США и Канады выпускалась другая модель двигателя М3 Е36. Этот мотор носил индекс S50B30 US и был разработан на базе M50TUB25. Его шатуны имеют длину 135 мм, а компрессионная высота поршня 32.

8 мм, степень сжатия снижена до 10.5 единиц.
ГБЦ S50B30 US отличается двухступенчатым VANOS, распредвалами (фаза 252/244, подъем 10. 2/9.5 мм), наличием гидрокомпенсаторов. Также эти моторы не оснащались 6-дроссельным впуском. Как результат, S50B30 US имеет значительно меньшую мощность — 243 л.с.

при 6000 об/мин, а крутящий момент равен 305 Нм при 4250 об/мин.

Вместе с этими двумя моделями, выпускались и другие, более редкие модели: для модели E36 M3 GT производился мотор S50B30 GT, отличающийся другими распредвалами (фаза 264/264 градусов, подъем 11.2/11.2 мм), доработанной системой VANOS, новой прошивкой и другими нововведениями. Все это позволило снять 295 л.с. при 7100 об/мин, крутящий момент возрос до 323 Нм при 3900 об/мин.

Самая высокая мощность была снята с двигателя S50B30 для автомобиля BMW M3-R E36. Эти модели поставлялись для рынка Австралии и благодаря модифицированному впуску-выпуску и злым распредвалам, развивали мощность 324 л.с. при 7200 об/мин, крутящий момент — 350 Нм при 4400 об/мин.

Данный силовой агрегат использовался на автомобилях BMW M3 E36.
В 1995 году двигатель S50B30 был заменен на новый, более мощный и объемный S50B32. Версия S50B30US была заменена на S52B32.

Проблемы и недостатки двигателей BMW S50B30

Неисправности этого силового агрегата, в общем и целом, аналогичны тем, что встречаются на всей 6-цилиндровой серии М50: перегрев, расход масла, периодические проблемы с ваносом, течи, нестабильные обороты, подсос воздуха на впуске и прочее. Проблему с троением практически решили.

Детально ознакомиться с распространенными неприятностями можно ЗДЕСЬ.
Стоит помнить, что автомобили с такими двигателями для спокойной эксплуатации не покупают и учитывая его возраст, он изношен чуть менее, чем полностью. Поэтому, купить S50B30 пол дела, основные траты будут впереди.

Тюнинг двигателя BMW S50B30

Распредвалы

Двигатели BMW S50 это отличные оборотистые атмосферники, но 300 л.с. для них далеко не предел. Дополнительную мощность можно получить купив распредвалы Schrick (фаза 284, подъем 11.9 мм), клапанные пружины и установить прямоточный выхлоп.

Вторым вариантом может стать покупка ГБЦ S50B32 и установка ее вместо стоковой S50B30, к ней стоит купить впуск S50B32, распредвалы Шрик 284 и клапанные пружины. С прошивкой, это даст около 310-320 л.с.

Для большей отдачи нужно убрать VANOS (существуют соответствующие киты), после этого купить распредвалы Schrick 316/308, толкатели, пружины, увеличенные клапаны, сделать портинг ГБЦ, купить аирбокс, форсунки 440 сс. Это позволит раскрутить мотор выше 9000 об/мин и получить более 350 л.с.

S50B30 Turbo

Стоковый двигатель S50B30 имеет высокую степень сжатия и для ее снижения необходимо купить поршни CP (степень сжатия ~8.5), шатуны Carrillo H-Beam, стальную прокладку ГБЦ VAC и ARP шпильки.

Это позволит несколько подготовить двигатель к наддуву. Неплохо бы докупить распредвалы от M3 GT (фаза 264, подъем 11.25 мм), Walbro 255, форсунки 750 сс, буст контроллер, турбину Garrett GTX35, вестгейт, изготовить коллектор к турбине, прошить мозг.

Как вариант, можно поискать готовые турбо киты.

Тем, кому высокая мощность ни к чему, может понравится вариант с компрессором. В продаже существуют, как новые, так и поддержанные киты, увеличивающие мощность с 350 до 450+ л. с.

РЕЙТИНГ ДВИГАТЕЛЯ: 5

BMW M50 — Википедия

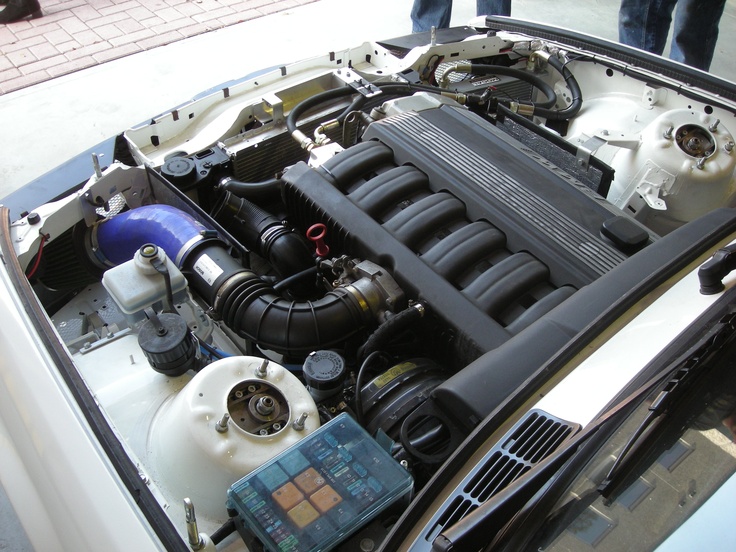

BMW M50 Двигатель M50 в BMW E34

Общие данные

Производитель

BMW

Годы производства

1990—1996

Камера сгорания

Конфигурация

Рядный 6-цилиндровый двигатель

Объём

2,0 литра / 1991 см³2,5 литра / 2494 см3

Клапанной механизм

DOHC

Хронология

Предшественник

BMW M20 и M30

Преемник

BMW M52

Рядные шестицилиндровые бензиновые двигатели семейства М50 пришли на смену двигателям М20 в 1990 г. Выпускались до 1995 г., когда на смену им пришли двигатели М52. Основным отличием двигателя M50 от предшественника является головка блока цилиндров, которая имеет четыре клапана на цилиндр и два распределительных вала. В связи с этим инженеры БМВ добились лучшего наполнения и как результат — лучших мощностных характеристик мотора в верхнем диапазоне оборотов, пожертвовав крутящим моментом на низких оборотах. Ременной привод ГРМ М20 был заменён в двигателе М50 на цепной, что повысило надёжность двигателя. Блок цилиндров изготавливался из чугуна. Межцентровые расстояния цилиндров у блока М50 и М20 одинаковые. Компания БМВ выпускала следующие модификации двигателей M50:

Модификация
двигателя

Диаметр цилиндра,
мм

Ход поршня,
мм

Объём двигателя,
см³.

Степень
сжатия

Мощность,
л.с.

Крутящий момент,
Нм

Максимальные
обороты/мин

M50B20	80	66	1991	10,5:1	150 при 5400 об/мин	190 при 4300 об, мин	6500
M50B20TU VANOS	80	66	1991	11:1	150 при 5300 об/мин	190 при 4200 об, мин	6500
M50B25	84	75	2494	10:1	192 при 5400 об/мин	245 при 4300 об, мин	6500
M50B25TU VANOS	84	75	2494	10,5:1	192 при 5400 об/мин	245 при 4200 об, мин	6500

M20B25 — предшественник M50

С сентября 1992 года на двигатели М50 стали устанавливать фирменную систему изменения фаз газораспределения VANOS. Данная система получает команды от блока управления двигателем (ЭБУ).

Посредством электромагнитного клапана ЭБУ открывает масляный канал, через который под давлением масло воздействует на механизм, меняющий положение распределительного вала впускных клапанов.

Это позволило увеличить крутящий момент на низких оборотах, уменьшить расход топлива и позволило компенсировать сниженную эффективность двигателя М50 (в отличие от М20) в нижнем диапазоне оборотов двигателя.

Двигатели М50 зарекомендовали себя как надёжные и мощные моторы. Они устанавливались на следующие модели: 320 E36, 325iS E36, 325 E36, 520 E34, 525 E34.

Также модифицированные двигатели М50 устанавливались на BMW Alpina B3 E36, имели объём 2979 см³. и мощность 250 л. с.

На базе двигателя М50 отделением BMW Motorsport GMBH были разработаны спортивные модификации двигателя для машин М-серии. Они имели маркировку S50B30 и S50B32.

Система управление впрыска двигателя M50 еще не имеет CAN шины, что позволяет считывать и сбрасывать ошибки ЭБУ по K-Line.

В статье не хватает ссылок на источники.Информация должна быть проверяема, иначе она может быть удалена. Вы можете отредактировать статью, добавив ссылки на авторитетные источники. Эта отметка установлена 22 июня 2018 года.

Источник — https://ru.wikipedia.org/w/index.php?title=BMW_M50&oldid=113534271

Двигатель М50 — конструкция, проблемы, ресурс и отзывы владельцев

М50 называют последним «миллионником» в линейке двигателей BMW. Он пришел на смену морально устаревшим М20 и М30 и сразу зарекомендовал себя как надежный, технологичный и долговечный агрегат. Великолепие в чистом виде.

Конструкция

Этот двигатель имеет 4 клапана на цилиндр. Такое решение позволило придать мотору ураганной динамики. Можно сказать, с М50 начинается эпоха «взрывного» имиджа двигателей  БМВ.

Каждый цилиндр М50 оснащался индивидуальной катушкой зажигания, вместе со свечами зажигания нового стандарта. Это привело к увеличению степени сжатия топлива — с 10 она составила 11 к 1.

Нормальная работа двигателя, таким образом, гарантируется при езде на бензине с октановым числом от 95. Это, бывает, удивляет владельцев подержанного «премиума». Ну а для 2,0-литрового М50 лучше вообще использовать 98-й бензин.

Другой особенностью мотора является сочетание «чугунный блок и алюминиевая ГБЦ». Именно этой схеме мотор обязан своей долговечностью.

В результате, М50 по праву считается «неубиваемым» и одним из самых удачных по совокупности характеристик двигателей БМВ.

Рассмотрим моторы BMW семейства М50.

M50B20 / M50B20TU

Этот двухлитровый мотор выпускался с 1990 по 1996 год. Рядный инжектор с шестью цилиндрами (по 4 клапана на цилиндр) развивал мощность в 150 л.с. при 190 Нм крутящего момента.

Устанавливался двигатель на:

• BMW 320i в кузове Е36
• BMW 520i в кузове Е34.

Для мотора рекомендован 95-й (лучше — 98-й) бензин. Топливный расход составляет порядка 11 л по городу и 6,7 по трассе; 8. 6 л на 100 км пути в смешанном цикле.

Ресурс владельцы оценивают свыше 400 тыс. км пробега без капремонта.

Эта самая маленькая рядная шестерка М50 в 1990 году пришла на замену устаревшему М20В20.

Главной инновацией стала новая ГБЦ с 4-мя клапанами на цилиндр и двумя распредвалами. Гидрокомпенсаторы избавили владельцев от необходимости регулировки тепловых зазоров клапанов.

Ременный привод ГРМ в М50 сменился более надежной цепью, ресурс которой рассчитан в среднем на 250 тыс. км. На смену трамблера пришли индивидуальные катушки зажигания.

С 1992 года M50B20 оснащается еще и фазовращателем на впускном валу — системой Vanos. Вследствие этого нововведения, мотор сменил название на M50B20TU.

Кроме «ваноса», улучшенные двигатели получили новые шатуны и поршни с увеличенной компрессионной высотой. M50B20TU ставили на модели БМВ с индексом 20i.

В 1994 году малолитражный М50 сменился на М52В20 с тем же объемом.

По части жалоб владельцев и типичных проблем, М50В20 аналогичен старшему брату М50В25, который мы рассмотрим позже.

M50B25 / M50B25TU

Этот «старший брат» M50B25 тоже выпускался с 1990 по 1996 годы. Шесть цилинров, по 4 клапана на цилиндр, чугунный блок.

Объем двигателя — 2,5 литра. Мощность — 192 «лошадки» при 245 Нм крутящего момента.

Устанавливался двигатель на:

• BMW 325i в кузове Е36
• BMW 525i в кузове Е34.

Рекомендуемое топливо — 95-й бензин, а расход у данного мотора на уровне 11,5 л по городу и 6,8 л по трассе. В смешанном цикле двигатель берет 8,7 л бензина.

Ресурс мотора сервисмены оценивают минимум в 400 тыс. км без кардинальных вмешательств.

M50B25 сменила устаревшую рядную «шестерку» M20B25 в 1990 году. Основное отличие от предшественника — двухвальная головка блока цилиндров, с 24 клапанами и гидрокомпенсаторами. Также мотор остнастили модернизированным легким впускном коллектором.

Ремень заменили цепью, которая служит владельцу как минимум 250 тыс. км. Индивидуальные катушки, электронная система зажигания, облегченные шатуны — таким конструкторы увидели M50B25.

С 1992 года моторы семейства М50 начали оснащать системой изменения фаз газораспределения на впускном валу — Vanos. С этого момента название мотора изменилось на M50B25TU.

Систему управления двигателем заменили тоже, а еще М50-ки с индексом «TU» получили новые шатуны и поршни. Ставили их на модели баварского концерна с индексом 25i.

В 1995 году на смену M50B25 пришел технически более совершенный M52B25. В 1996 году выпуск моторов серии М50 был завершен.

К типичным проблемам двигателей М50В25 относят:

перегрев

Эти моторы тяжело переносят нарушения температурного режима, поэтому обязательно проверять состояние радиатора, помпы и термостата, следить за отсутствием завоздушин в системе охлаждения двигателя, проверять все шланги и патрубки на герметичность. Масло рекомендуется менять каждые 7-10 тыс. км, а выбирать его необходимо строго по каталогу, рекомендованное производителем.

троение

Этот симптом неустойчивой работы мотора чаще всего объясняется выходом из строя катушки зажигания. Также стоит проверить свечи зажигания и инжекторные форсунки.

плавающие обороты

Причина может быть в несправном клапане холостого хода: его необходимо чистить. Если проблему не удается устранить таким образом, нужно проверять датчик положения дроссельной заслонки (ДПДЗ), а также датчик температуры двигателя и лямбда зонд. Чистка дроссельной заслонки — обязательная процедура обслуживания мотора.

система Vanos

Проблема с «ваносами» дает о себе знать тарахтением двигателя, падением его мощности, плаванием оборотов. Часто проблему можно решить покупкой ремкомплекта, но если «ванос» выходит из строя, покупка их для замены больно ударит по кошельку.

масложор

Из-за своего почтенного возраста, а также в результате агрессивной езды, двигатели М50 отличаются повышенным масляным аппетитом. Масложор достигает до 1 литра на 1000 км пробега, и даже капремонт не устраняет проблему. Масло течет через прокладки клапанной крышки и поддона, иногда — прямо через щуп.

другие проблемы

Часто владельцы жалуются на растрескавшийся расширительный бачок, в результате чего антифриз утекает из системы охлаждения. Стоит следить за датчиками распредвала, коленвала (ДПКВ), температуры охлаждающей жидкости.

Итого

Перечисленные недостатки мотора и почтенный возраст моделей БМВ образца середины 90-х не должны вас смутить. Моторы М50 по праву считаются одними из самых надежных двигателей баварского концерна.

• Основная часть проблем с ними вызвано как раз возрастом и нещадной эксплуатацией двигателей (фактор владельцев).
• Если практиковать аккуратную езду и вовремя обслуживать М50, он легко подтвердит свою репутацию миллионника, пройдя и 400 и больше тысяч километров.
• При покупке подержанного BMW с M50 лучше выбрать ранние версии мотора, без системы Vanos, потому что последняя чревата дорогостоящим ремонтом.

• Как правильно читать маркировку двигателей БМВ, мы писали здесь.
• А здесь мы собрали для вас в таблицу все основные характеристики двигателей BMW.

Двигатель BMW M50 описание характеристики диагностика тюнинг фото видео

В 1990 году на смену популярной рядной шестерке BMW M20B25, пришла новая, куда более совершенная и мощная, под названием BMW M50B25 (в народе получившая прозвище «Плита»), из нового семейства М50 (в серию также вошли M50B20, M50B24, S50B30, S50B32).

Основное отличие двигателей М20 и М50 заключается в ГБЦ, в новом движке головка была заменена на более совершенную двухвальную, 24-х клапанную с гидрокомпенсаторами (регулировка клапанов не грозит). Диаметр впускных клапанов 33 мм, выпускных 30.5 мм. Используются распредвалы с фазой 240/228, подъем 9.7/8.8 мм.

А также применен усовершенствованный легкий впускной коллектор.
Система управления двигателем Bosch Motronic 3.1.
Привод ГРМ в новых моторах M50 также изменился, теперь вместо ремня используется цепь, срок службы которой 250 тыс. км (как правило ходит больше).

Кроме того, используются индивидуальные катушки зажигания, система зажигания электронная, другие поршни, облегченные шатуны длинной 135 мм. Размер форсунок M50B25 — 190 cc.
С 1992 года двигатели М50 получили широко известную систему изменения фаз газораспределения на впускном валу Vanos, а такие моторы стали называться M50B25TU (Technical Update).

Кроме того, в этих движках использованы новые шатуны длинной 140 мм и поршни с компрессионной высотой 32.55 мм (38.2 мм на M50B25).
Система управления заменена на Bosch Motronic 3.3.1.
Данные силовые агрегаты использовались на автомобилях BMW с индексом 25i.

С 1995 года двигатель М50В25 стал заменяться новым усовершенствованным мотором М52В25 и в 1996 году выпуск серии М50 был завершен.

Особенность мотора BMW M50 TU

Техническая переработка мотора М50 привела к следующим улучшениям: улучшен характер изменений крутящего момента, особенно в диапазоне средних частот вращения уменьшен расход топлива улучшена характеристика холостого хода при одновременном снижении частоты вращения холостого хода улучшены выпускные характеристики (снижение токсичности выбросов) улучшена приемистость лучшая акустика двигателя Усовершенствования двигателя M50TU (М50ТУ) относительно двигателя М50 были достигнуты следующими конструктивными изменениями и мерами: применением цифровой моторной электроники DME3. 3.1 с антидетонационным регулированием в 2,5-литровом двигателе (M50TUB25) применением контролера двигателя Siemens MS 40.1 во всех моделях Е36 и Е34 с двигателем M50TUB20 повышением степени сжатия применением системы VANOS изменениями кривошипно-шатунного механизма (новые поршни и шатуны) новым регулятором холостого хода в 2,5-литровом двигателе М50ТУБ25 (ZWD-5) применением термопленочного расходомера воздуха уменьшением диаметра стержня клапана и применением одной пружины клапана применением тарельчатых толкателей и тарелок пружин, оптимизированных по массам изменением характеристики ускорения клапанов изменением гасителя колебаний коленчатого вала

Характеристики двигателя М50В25

Производство	Munich Plant
Марка двигателя	М50
Годы выпуска	1990-1996
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	6
Клапанов на цилиндр	4
Ход поршня, мм	75
Диаметр цилиндра, мм	84
Степень сжатия	10. 0 10.5 (TU)
Объем двигателя, куб.см	2494
Мощность двигателя, л.с./об.мин	192/5900 192/5900 (TU)
Крутящий момент, Нм/об.мин	245/4700 245/4200 (TU)
Топливо	95
Экологические нормы	Евро 1
Вес двигателя, кг	~198
Расход  топлива, л/100 км (для E36 325i) — город — трасса — смешан.	11.5 6.8 8.7
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 5W-40 10W-40 15W-40
Сколько масла в двигателе, л	5.75
Замена масла проводится, км	7000-10000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода  — на практике	— 400+
Тюнинг, л.с. — потенциал — без потери ресурса	1000+ 200-220
Двигатель устанавливался	BMW 325i E36 BMW 525i E34

Система VANOS

Как характеристики мощности и показатели выхлопных газов, так и поведение 4-тактного бензинового двигателя на ходу автомобиля на ходу автомобиля можно значительно улучшить с помощью изменяемого угла открытия впускного распределительного вала.

VANOS в двигателе M50 Угол открытия впускного распределительного вала двигателя M50TU можно изменять, т.е. с учетом конкретных условий эксплуатации, переключать с позднего открытия на ранее или наоборот.

Преимущества системы VANOS: большая мощность и улучшенный вращающий момент в определенных диапазонах числа оборотов уменьшенное содержание доли NOX и CH выхлопных газов в диапазоне неполной нагрузки незначительное содержание остаточного газа при числе оборотов холостого хода; благодаря этому с одной стороны улучшенное качество холостого хода вследствие более благоприятной смеси, а с другой стороны, меньший расход топлива вследствие снижения числа оборотов холостого хода. Улучшенная акустика холостого хода лучшее реагирование двигателя высокая функциональная безопасность обширный самодиагноз и беспроблемный поиск ошибок Система переключения ВАНОС управляется блоком управления соответствующей цифровой двигательной электроники. В 2-литровом моторе блоком управления фирмы Siemens MS401, в 2,5-литровом двигателе — блоком управления Motronic фирмы Bosch M3. 3.1.

Конструкция VANOS

Как для двигателя М50ТУ20, так и для М50ТУ25 было проведено множество испытаний с различными вариантами распределительных валов и углов открытия для выявления в каждом случае самых выгодных изменяемых углов открытия впускного распределительного вала.

В итоге были выбраны следующие углы открытия: M50TU20 105º (позднее переключение) 80º (раннее переключение) M50TU25 110º (позднее переключение) 85º (раннее переключение) Из этого следует для обоих вариантов двигателей максимальный угол переключения переменного угла открытия впускного распределительного вала величиной в 25º KW (угол коленчатого вала). Составные части: впускной распределительный вал с косозубым венцом спереди; звездочка цепи с внутренним косозубым венцом; гидравлически-механически устройство перестановки распределительного вала с одним гидравлическим поршнем и косозубой шестеренкой; электромагнитный 4/2-канальный переключающей клапан; соединительная маслонапорная линия от блока цилиндров к 4/2-канальному клапану; управляющая и диагностическая электроника контролера;

Модификации

1. M50B25 (1990 — 1992 г.в.) — базовый двигатель. Степень сжатия 10, мощность 192 л.с. при 5900 об/мин, крутящий момент 245 Нм при 4700 об/мин.
2. M50B25TU (1992 — 1996 г.в.

) — добавлена система изменения фаз газораспределения на впуске Vanos, изменена шатунно-поршневая группа, установлены другие распредвалы (фаза 228/228, подъем 9/9 мм). Степень сжатия 10.5, мощность 192 л.с.

при 5900 об/мин, крутящий момент 245 Нм при 4200 об/мин.

Проблемы и недостатки

1. Перегрев. Двигатель М50 склонен к перегреву и переносит его довольно тяжело, поэтому если мотор начал греться проверьте состояние радиатора, а также помпу и термостат, наличие воздушных пробок в системе охлаждения и крышку радиатора.
2. Троит.

Проверяйте катушки зажигания, чаще всего проблема в них, а также свечи и форсунки.
3. Плавают обороты. Зачастую неисправность вызвана вышедшим из строя клапаном холостого хода (КХХ). Чистка поможет привести мотор в чувства.

Если проблема осталась, тогда смотрите датчик положения дроссельной заслонки (ДПДЗ), датчик температуры, лямбда зонд, чистите дроссельную заслонку.
4. М50 Ванос. Проблема выражается в тарахтении, потере мощности, плавании оборотов. Ремонт: покупка ремкомплекта ваноса М50.

Кроме того, ввиду своего возраста и особенностей эксплуатации, двигатели БМВ М50 страдают высоким расходом масла (до 1 л на 1000 км), который не слишком сильно снижается после капремонта. Могут течь прокладки клапанной крышки и поддона, не исключены течи и через масляный щуп.

Расширительный бачок также любит трескаться, после чего получаем утечку антифриза. Вместе с тем периодически проблемы доставляют датчики распредвала М50, коленвала (ДПКВ), температуры ОЖ и прочее.

Несмотря ни на что, двигатель BMW M50B25 один из самых надежных силовых агрегатов баварского производителя, а основная масса проблем вызвана возрастом и стилем эксплуатации мотора. И даже такие движки накатывают свыше 300-400 тыс. км, а если мотор использовался в щадящем режиме и адекватно обслуживался, то его ресурс может далеко перевалить за 400 тыс. км, ведь не зря они получили репутацию миллионников.

Покупка двигателя M50B25 хороший выбор для свапа и последующей доработки с применением турбонагнетателя. Дальше поговорим именно о таких решениях.

Диагностика M50TUB25 с DME M3.3.1

Если в памяти нет сообщений об ошибках, то управляющий сигнал подают на систему ВАНОС при работе двигателя M50TUB25 с DME M3.3.1 на частоте вращения холостого хода.

Для этого применяют два адаптера — специальные инструменты БМВ № 61 2 050 и 61 1 467.

Если при этом замкнуть магнитный клапан на массу, двигатель с исправной системой VANOS будет работать крайне неравномерно или вовсе заглохнет.

Диагностика M50TUB20 с MS40.1

C помощью самодиагностики система VANOS проверяется полностью. Отсутствие в памяти сообщений об ошибках на двигателе M50TUB20 с MS40.1- признак полной исправности системы VANOS. Перед проверкой функционирования в MS40.1 также следует считать данные из памяти неисправностей.

Если таких сообщений нет, то система VANOS, управляемая этим контролером, может быть проверена при помощи тестера.

Если на работающем на холостом ходу двигателе переключить распределительный вал в раннее положение, то силовой агрегат с исправной системой VANOS будет работать крайне неравномерно или вовсе заглохнет (аналогично проверке функционирования на двигателе с DME M3.3.1).

Тюнинг двигателя BMW M50B25

Строкер. Распредвалы

Наиболее простой и быстрый вариант нарастить мощность с использованием заводских комплектующих, это установка длинноходного коленвала (строкер). В М50Б25 (Без ваноса) встает колено от М54Б30 с ходом 89.6 мм. От этого же мотора необходимо купить шатуны, шатунные вкладыши, ремонтные поршни, форсунки, а коренные вкладыши от M50.

Собираем (прошивку можно оставить сток, но лучше настроиться) и ездим на 3-х литровом М50Б30, мощностью около 230 л.с и степенью сжатия 10.
Такую же мощность можно получить купив распредвалы Schrick 264/256 и настроив сток Motronic. В итоге получим 220-230 л.с. Докупим забор холодного воздуха, спортивный выхлоп и получим 230+ л. с.
Такие же распредвалы на M50B25 3.

0 строкер дадут около 250-260 л.с.
Для получения максимальной мощности с М50Б30, необходимо купить распредвалы Schrick 284/284, шестидроссельный впуск, форсунки от BMW S50, легкий маховик, сделать портинг ГБЦ, купить равнодлинный выпускной коллектор и прямоточный выхлоп. После настройки, такой M50B30 развивает около 270-280 л.с.
Если этого мало, можно расточить блок под поршни 86.

4 мм от S50B32 и получить рабочий объем 3.2. Купим распредвалы S52B32 и получим около 260 л.с.

Ваносный М50Б25 можно переделать в 2.8 литровый движок, путем установки коленвала с ходом 84 мм и шатунов от М52Б28. Вместе с прошивкой SIEMENS MS41 это даст +/- 220 л.с., степень сжатия ~11.

Управление системой VANOS

Управление магнитным клапаном системы ВАНОС осуществляется при помощи контролера и зависит от температуры охлаждающей жидкости, нагрузки и частоты вращения двигателя.

В момент переключения системы изменения угла открытия клапанов происходят изменения установок начала впрыскивания и зажигания.

Чтобы избежать частого, повторяющего переключения системы VANOS, управление происходит в режиме гистерезиса.

M50B25 Turbo

В случае когда атмосферного мотора мало либо затраты на его реализацию слишком велики, можно организовать турбо вариант на 2.5-литровом моторе.

Если тюнинг предполагается бюджетный, тогда китайский турбо кит на базе Garrett GT35 (или другой, с мозгами в комплекте), ваш выбор. Как вариант можно найти б/у турбину TD05 (или другую), сварить коллектор, собрать все пайпинги, хомуты, бустконтроллер, интеркулер и проч.

Поставить все на стоковую поршневую, предварительно установив толстую прокладку ГБЦ Cometic, форсунки 440 сс, топливный насос Bosch 044, выхлоп на 3″ трубе, мозг EFIS 3.1 (или Megasquirt), настраиваем и на 0.6 бар получим около 300 л.с. На 1 баре ~400 л.с.

Нечто подобное можно построить купив компрессор кит М50 и установив его на сток поршневую. Отдача от компрессора будет заметно ниже чем у турбины.

Еще больше мощности можно получить путем покупки и установки турбокита на оригинальном Garrett GT35, поршней CP Pistons под степень сжатия 8. 5, шатунов Eagle, ARP болтов, производительных форсунок (~550 cc). С подобными комплектами можно поднять мощность до 500++ л.с. Аналогичные проекты можно строить и на 3-литровом строкере.

Функционирование системы VANOS

Система VANOS в M50 работает под управлением соответствующей двигателю цифровой электроники. Контролер с помощью электромагнита переключает 4/2-канальный клапан и таким образом воздействует посредством давления масла двигателя на гидравлический поршень.

Гидравлический поршень при помощи механических упоров и воздействующего на него давления масла удерживается в одном их двух возможных положений (черно-белый режим переключения).  Внутри гидравлического поршня находится подвижная шестеренка.

Эта шестеренка посредством косозубого зацепления, преобразует поступательное движение поршня в поворот распределительного вала — относительно к ведущей звездочке. Гидравлический поршень с шестеренкой установлены соосно с впускным распределительным валом в литом под давлением алюминиевом корпусе, расположенном на лобовой стороне ГБЦ.

4/2-канальный переключающий клапан выполнен таким образом, что при наличии давления в одной его камере, в другой давления нет (обратный отток). При подаче тока на магнит клапана поршень, через якорь против усилия пружины перемещается в ранее положение. Винтовая пружина обеспечивает обратное перемещение в позднее положение.

Таким образом при неисправности электромагнита или сбое управляющего сигнала, распределительный вал автоматически возвращается в позднее положение. С помощью этой аварийной функции мотор  может быть пущен даже при неисправно системе VANOS. При раннем положении распределительного вала во время пуска, двигатель не заведется.

Двигатель бмв м50 технические характеристики. Двигатель BMW M50 — характеристики — описание — фото. Замена прокладки клапанной крышки

С самого начала двигатель БМВ М50 выпускали двух видов: на 2,0 литра и на 2,5.

В 91-ом году М50 пришел на смену . Выпускался он сравнительно недолго, где-то до 96 года, потому что благодаря модификации с алюминиевым блоком, которую внедрили в 1994-ом году, он получил марку М52.

Устройство мотора БМВ М50

Устанавливался М50 с 1991-ого года на модель е34 до конца его выпуска в данном кузове, а также на е36 с начала и по 94-ый год. На М50, в 92 году, установили систему газораспределения, которая называлась VANOS. Новинкой оборудовался только впускной распределительный вал, что увеличило тягу двигателя на средних и низких оборотах, при этом, не теряя их на высоких.

В конструкции ничего особенного, шести цилиндровый двигатель с чугунным блоком и алюминиевой головкой блока. По сравнению с М20, с технической точки зрения шагнул далеко вперед. Система изменения фаз газораспределения была 24-х клапанная с двумя распределительными валами и с приводом, который осуществлялся непосредственно через гидрокомпенсаторы. Распределительные валы приводила в движение цепь. А это значит полностью электронная система зажигания без трамблера (на каждой свече катушка зажигания).

На базе М50 были собраны двигатели для M3e36 мощностью 240 лошадей и с объемом в 3,0 л. и для Alpina B3 – 250 «лошадок» от 3,0 л. (модель для американского рынка). Мотор весит примерно 136 кг (средний вес).

Неисправности двигателей БМВ М50 и М50tu

Двигатели БМВ М50 и М50tu показали себя как самые надежные и удачные моторы автопроизводителя. Однако при сильном перегреве, искореживается, нарушается герметичность газового стыка, и образуются трещины на ГБЦ. Чрезмерный расход масла, который составляет примерно 1л. на 1000 км (при правильной эксплуатации), начинается после 300-400 тыс. км. пробега, и зачастую является причиной возникновения прогаров выпускных клапанов, которые, в некоторых случаях, могут сопровождаться трещинами, образующимися между седлами клапанов.

Встречаются производители, выпускающие водяные насосы с крыльчаткой, которая сделана из пластика, что нередко приводит к разрушению подшипников и нарушению уплотнения, а так же разрушению непосредственно самой крыльчатки. Также при ремонте – неправильная установка распредвалов, как результат безграмотных действий персонала. На старых двигателях можно часто встретить отказ катушек зажигания, выгоревшие силовые ключи зажигания. Если сравнивать с 40 серией, то разрушение вкладышей на порядок ниже. Очень распространенным явлением считается по соединению блока цилиндров с стаканом масляного фильтра, из-под прокладок поддона, клапанной крышки, передней крышки, а так же по кольцу щупа.

Для двигателей БМВ М50 и М50TU с электронным блоком управления DME и для MS 40 и MS 40.1 случается, что отключается подача топлива т.е. происходит отключение цилиндров. Помимо ремонта, для включения цилиндров, необходима еще и чистка ЗУ. Обычно эти системы легко выдерживают поломки связанные с .

По сравнению с такими системами как Motronic 3.1 и 3.3 (изготовитель Бош), которые чувствительны к неисправностям ДК, ЭБУ SIEMENS, в основном, мало поддаются ремонту. BOSCH 413 (М 3.3.1) тоже не очень-то уж и ремонтопригоден. В экземплярах М50TU, которые были выпущены до 94-ого года, встречается грохот системы БМВ ВАНОС. Устраняется она простой заменой частей системы на аналогичные, но уже конструкции, которая была выпущена после 94-ого года.

Характеристики двигателя М50В25

Производство	Munich Plant
Марка двигателя	М50
Годы выпуска	1990-1996
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	6
Клапанов на цилиндр	4
Ход поршня, мм	75
Диаметр цилиндра, мм	84
Степень сжатия	10.0 10.5 (TU)
Объем двигателя, куб.см	2494
Мощность двигателя, л.с./об.мин	192/5900 192/5900 (TU)
Крутящий момент, Нм/об.мин	245/4700 245/4200 (TU)
Топливо	95
Экологические нормы	Евро 1
Вес двигателя, кг	~198
Расход топлива, л/100 км (для E36 325i) — город — трасса — смешан.	11.5 6.8 8.7
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 5W-40 10W-40 15W-40
Сколько масла в двигателе, л	5.75
Замена масла проводится, км	7000-10000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — на практике	— 400+
Тюнинг, л.с. — потенциал — без потери ресурса	1000+ 200-220
Двигатель устанавливался

Надежность, проблемы и ремонт двигателя БМВ М50Б25

В 1990 году на смену популярной рядной шестерке , пришла новая, куда более совершенная и мощная, под названием BMW M50B25 (в народе получившая прозвище «Плита»), из нового семейства М50 (в серию также вошли , M50B24, ). Основное отличие двигателей М20 и М50 заключается в ГБЦ, в новом движке головка была заменена на более совершенную двухвальную, 24-х клапанную с гидрокомпенсаторами (регулировка клапанов не грозит). Диаметр впускных клапанов 33 мм, выпускных 30.5 мм. Используются распредвалы с фазой 240/228, подъем 9.7/8.8 мм. А также применен усовершенствованный легкий впускной коллектор.
Система управления двигателем Bosch Motronic 3.1.
Привод ГРМ в новых моторах M50 также изменился, теперь вместо ремня используется цепь, срок службы которой 250 тыс. км (как правило ходит больше). Кроме того, используются индивидуальные катушки зажигания, система зажигания электронная, другие поршни, облегченные шатуны длинной 135 мм. Размер форсунок M50B25 — 190 cc.
С 1992 года двигатели М50 получили широко известную систему изменения фаз газораспределения на впускном валу Vanos, а такие моторы стали называться M50B25TU (Technical Update). Кроме того, в этих движках использованы новые шатуны длинной 140 мм и поршни с компрессионной высотой 32.55 мм (38.2 мм на M50B25).
Система управления заменена на Bosch Motronic 3.3.1.
Данные силовые агрегаты использовались на автомобилях BMW с индексом 25i.
С 1995 года двигатель М50В25 стал заменяться новым усовершенствованным мотором и в 1996 году выпуск серии М50 был завершен.

Модификации двигателя BMW M50B25

1. M50B25 (1990 — 1992 г.в.) — базовый двигатель. Степень сжатия 10, мощность 192 л.с. при 5900 об/мин, крутящий момент 245 Нм при 4700 об/мин.
2. M50B25TU (1992 — 1996 г.в.) — добавлена система изменения фаз газораспределения на впуске Vanos, изменена шатунно-поршневая группа, установлены другие распредвалы (фаза 228/228, подъем 9/9 мм). Степень сжатия 10.5, мощность 192 л.с. при 5900 об/мин, крутящий момент 245 Нм при 4200 об/мин.

Проблемы и недостатки двигателей BMW M50B25

1. Перегрев. Двигатель М50 склонен к перегреву и переносит его довольно тяжело, поэтому если мотор начал греться проверьте состояние радиатора, а также помпу и термостат, наличие воздушных пробок в системе охлаждения и крышку радиатора.
2. Троит. Проверяйте катушки зажигания, чаще всего проблема в них, а также свечи и форсунки.
3. Плавают обороты. Зачастую неисправность вызвана вышедшим из строя клапаном холостого хода (КХХ). Чистка поможет привести мотор в чувства. Если проблема осталась, тогда смотрите датчик положения дроссельной заслонки (ДПДЗ), датчик температуры, лямбда зонд, чистите дроссельную заслонку.
4. М50 Ванос. Проблема выражается в тарахтении, потере мощности, плавании оборотов. Ремонт: покупка ремкомплекта ваноса М50.
Кроме того, ввиду своего возраста и особенностей эксплуатации, двигатели БМВ М50 страдают высоким расходом масла (до 1 л на 1000 км), который не слишком сильно снижается после капремонта. Могут течь прокладки клапанной крышки и поддона, не исключены течи и через масляный щуп. Расширительный бачок также любит трескаться, после чего получаем утечку антифриза. Вместе с тем периодически проблемы доставляют датчики распредвала М50, коленвала (ДПКВ), температуры ОЖ и прочее.
Несмотря ни на что, двигатель BMW M50B25 один из самых надежных силовых агрегатов баварского производителя, а основная масса проблем вызвана возрастом и стилем эксплуатации мотора. И даже такие движки накатывают свыше 300-400 тыс. км, а если мотор использовался в щадящем режиме и адекватно обслуживался, то его ресурс может далеко перевалить за 400 тыс. км, ведь не зря они получили репутацию миллионников.
Покупка двигателя M50B25 хороший выбор для свапа и последующей доработки с применением турбонагнетателя. Дальше поговорим именно о таких решениях.

Тюнинг двигателя BMW M50B25

Строкер. Распредвалы

Наиболее простой и быстрый вариант нарастить мощность с использованием заводских комплектующих, это установка длинноходного коленвала (строкер). В М50Б25 (Без ваноса) встает колено от с ходом 89.6 мм. От этого же мотора необходимо купить шатуны, шатунные вкладыши, ремонтные поршни, форсунки, а коренные вкладыши от M50.
Собираем (прошивку можно оставить сток, но лучше настроиться) и ездим на 3-х литровом М50Б30, мощностью около 230 л.с и степенью сжатия 10.
Такую же мощность можно получить купив распредвалы Schrick 264/256 и настроив сток Motronic. В итоге получим 220-230 л.с. Докупим забор холодного воздуха, спортивный выхлоп и получим 230+ л.с.
Такие же распредвалы на M50B25 3.0 строкер дадут около 250-260 л.с.
Для получения максимальной мощности с М50Б30, необходимо купить распредвалы Schrick 284/284, шестидроссельный впуск, форсунки от BMW S50, легкий маховик, сделать портинг ГБЦ, купить равнодлинный выпускной коллектор и прямоточный выхлоп. После настройки, такой M50B30 развивает около 270-280 л.с.
Если этого мало, можно расточить блок под поршни 86.4 мм от S50B32 и получить рабочий объем 3.2. Купим распредвалы и получим около 260 л.с.
Ваносный М50Б25 можно переделать в 2.8 литровый движок, путем установки коленвала с ходом 84 мм и шатунов от М52Б28. Вместе с прошивкой SIEMENS MS41 это даст +/- 220 л.с., степень сжатия ~11.

M50B25 Turbo

В случае когда атмосферного мотора мало либо затраты на его реализацию слишком велики, можно организовать турбо вариант на 2.5-литровом моторе. Если тюнинг предполагается бюджетный, тогда китайский турбо кит на базе Garrett GT35 (или другой, с мозгами в комплекте), ваш выбор. Как вариант можно найти б/у турбину TD05 (или другую), сварить коллектор, собрать все пайпинги, хомуты, бустконтроллер, интеркулер и проч. Поставить все на стоковую поршневую, предварительно установив толстую прокладку ГБЦ Cometic, форсунки 440 сс, топливный насос Bosch 044, выхлоп на 3″ трубе, мозг EFIS 3.1 (или Megasquirt), настраиваем и на 0.6 бар получим около 300 л.с. На 1 баре ~400 л.с.
Нечто подобное можно построить купив компрессор кит М50 и установив его на сток поршневую. Отдача от компрессора будет заметно ниже чем у турбины.
Еще больше мощности можно получить путем покупки и установки турбокита на оригинальном Garrett GT35, поршней CP Pistons под степень сжатия 8.5, шатунов Eagle, ARP болтов, производительных форсунок (~550 cc). С подобными комплектами можно поднять мощность до 500++ л.с. Аналогичные проекты можно строить и на 3-литровом строкере.

М50 — довольно популярный мотор, который компания БМВ выпускала с 1991 по 1996 гг. в 1994 г на свет появилась модификация, особенность которой заключалась в алюминиевом блоке. Такая вариация также была известна под названием «плита».

Пятидесятый устанавливался на модели е34 и е36. В 1992 году он укомплектовывался системой изменения фаз газораспределения с названием Vanos. Она устанавливалась для увеличения тяги движка на низких и средних оборотах, не влияя при этом на высоких оборотах.

Технические характеристики и описание

Семейство М серии 50 имеет несколько разновидностей силовых агрегатов. В неё входят М50Б25 и М50Б20, которые запомнились многим автолюбителям, как технически надёжные движки. Ближайшим современным родственником является bmw m5 e60.

Параметр	Диаметр цилиндра, мм	Ход поршня, мм	Объём двигателя, см 2	Степень сжатия	Мощность, л.с.	Крутящий момент, Нм	Макс. обороты/мин
Модификация
BMW М50В20	80	66	1991	10,5:1	150	190	6500
BMW М50В20 TU VANOS	80	66	1991	11:1	150	190	6500
BMW M50B25	84	75	2494	10:1	192	245	6500
BMW M50B25 TU VANOS	84	75	2494	10,5:1	192	245	6500

Мотор М50 выпускался всего лишь в двух вариантах — 2,0л и 2,5л.

Достоинства. Двигатель М50 положил начало новой моды на агрессивный характер двигателей БМВ, которая сохранилась и до нашего времени. Также этой моделью был установлен стандарт, который никто не нарушал, — «1НМ на 10 см 3 объёма цилиндров».

Двигатель БМВ М50 стал последним в своей линейке, в которой применяли поистине легендарную связку в виде чугунного блока и алюминиевой ГБЦ.

Недостатки. Несмотря на то, что среди автолюбителей двигатель БМВ м50 считается одним из самых надёжных моторов за всё время производства, при неправильной эксплуатации неизбежно появление таких проблем:

1. Перегрев силового агрегата
2. Утечка антифриза
3. Отказ катушек зажигания
4. Протекание масла
5. Выключение подачи топлива

Обслуживание М 50

Модификации M50, M50B20 и M50B25 пользуются отличной репутацией, но не терпят небрежного обслуживания. Условия к их обслуживанию следующие:

1. Замена масла — каждые 10-12тыс. км. Масло необходимо использовать только рекомендованное изготовителем.
2. Цепь ГРМ — её ресурс в среднем составляет 250-300 тыс.км, после чего она растягивается и нуждается в замене.
3. Форсунки и свечи — каждые 50-80 тыс.км.
4. Ремонт системы Vanos — производится после 200-300 тыс.км.

Ремонт двигателя М50

Наиболее часто выходящими из строя механизмами являются поломка насоса системы охлаждения, привод вентилятора радиатора и выход из строя масляного фильтра.

Замена вентилятора и вискомуфты

Вискомуфта нуждается в замене при условии заедании ступицы вентилятора, а также при увеличенном осевом или диаметральным зазором или с увеличенным расходом масла.

Процесс снятия:

1. Снятие кожуха вентилятора при помощи удаления штифтов распорных зажимов в верхней части кожуха
2. Откручивание крепёжной гайки вентилятора к ступице водяного насоса
3. Непосредственное снятие вентилятора
4. Снятие вискомуфты производится отворотом четырёх крепёжных болтов

Процесс установки:

1. Установка вискомуфты и затягивание крепёжных болтов моментом 9 Нм.
2. Установка вентилятора на ступицу насоса и затягивание гайки моментом 25 Нм
3. Установка кожуха вентилятора, при этом оба нижних выступа должны войти в пазы радиатора
4. Установка распорных зажимов и их фиксация штифтами

Снятие и установка водяного насоса

Многие владельцы силовых агрегатов БМВ м50 жалуются на частый выход со строя водяного насоса. Но, как показывает практика, достаточно просто сменить изделие самостоятельно. Рассмотрим, процесс замены помпы.

Процесс снятия:

1. Отсоединение провода массы от аккумулятора
2. Сливание охлаждающей жидкости
3. Снятие вентилятора
4. Ослабление болтов крепления шкива
5. Снятие клинового ремня
6. Отворот четырёх болтов крепления шкива и снятие последнего со ступицы насоса
7. Отсоединение шлангов водяного насоса
8. Отворот крепёжных болтов и снятие насоса

Процесс установки:

1. Очистка установочной поверхности
2. Установка уплотнительного кольца
3. Установка помпы и равномерное затягивание крепёжных болтов
4. Присоединение шлангов к водяному насосу и закрепления их хомутами
5. Установка приводного шкива
6. Установка и натяжение клинового ремня
7. Установка вентилятора
8. Заполнение системы охлаждения

Промывка системы охлаждения

Частый нагрев мотора может значить, что забилась система охлаждения. Поэтому автомобилисту зачастую требуется прочистить данный узел. Это можно сделать при помощи автохимии или домашних средств, таких как лимонная кислота.

1. Снятие бампера, открывание крышки на бачке и отворот пробки радиатора
2. Закрывание крышки на бачке, компрессорная продувка в отверстие под винт для удаления воздуха
3. Откручивание пробки слива ОЖ из блока, сливание ОЖ
4. Заполнение системы водой, добавление в неё 7-ми минутной промывки Hi-Gear
5. Запуск двигателя и ожидание семи минут
6. Остывание двигателя и слив жидкости
7. Закрытие всех пробок, заливание 5-6л воды
8. Открывание одной пробки и прогонка воды компрессором
9. Повторение п.8 до тех пор, пока не начнёт выходить чистая вода
10. Заполнение системы дистиллированной водой, запуск двигателя и прогрев его до рабочей температуры. Остывание двигателя и слив воды
11. Медленное заполнение системы новым антифризом и прокачка повышенными оборотами
12. Накручивание новой крышки бачка, прогрев до рабочей температуры

Замена масла и масляного фильтра двигатель bmw m50

Менять моторное масло на моторе М50 можно и своими руками. Рассмотрим, как выполнить эту операцию не обращаясь в автосервис и экономя средства:

1. Откручивание колпачковых гаек
2. Снятие клапанной крышки
3. Снятие старой прокладки

Вывод

Менять моторное масло на моторе М50 можно и своими руками.

Рассмотрим, как выполнить эту операцию не обращаясь в автосервис и экономя средства:

1. Нагрев масла, откручивание маслосливной горловины
2. Откручивание сливного болта, слив масла
3. Откручивание масляного фильтра
4. Замена фильтрующего элемента и уплотнительных резинок
5. Заливание масла через специальную горловину, параллельная проверка его уровня по щупу

Замена прокладки клапанной крышки

Одной из проблем движков 50-го семейства, а точнее двигатель m50b20, является пробой прокладки клапанной крышки. Сменить данную деталь можно своими руками. Рассмотрим, последовательность действий:

1. Снятие обоих пластиковых защитных кожухов
2. Отсоединение патрубка системы вентиляции картера от клапанной крышки
3. Отсоединение проводов катушек и снятие катушек зажигания
4. Откручивание колпачковых гаек
5. Снятие клапанной крышки
6. Снятие старой прокладки
7. Очистка поверхности крышки от герметика
8. Промазывание новой прокладки герметиком и сборка всего в обратной последовательности

Вывод

Семейство М50 пришло на смену М20 в далёком 1990, и имела немного отличий, но они, в свою очередь, позволили существенно повысить мощностные характеристики и надёжность. На смену мотору bmw M50B20 и M50B25, пришёл улучшенный и модернизированный bmw m5 e60.

E34, присматривают экземпляры с моторами серии m50, но чем эти движки так хороши и чем они принципиально отличаются от моторов предыдущей серии — m20? Как и m20, движки m50 представляют собой рядные «шестерки», но новые моторы получили два распределительных вала и 24-ех клапанную ГБЦ, кроме этого — привод ГРМ мотора m50 цепной, а не ременной. Новый механизм газораспределения в случае с позволил на 22л.с увеличить мощность двигателя, но дело не только в этом, доработанный впуск и лучшая продувка камеры сгорания позволили моторам новой серии раскручиваться быстрее, чем это делали движки предыдущей серии. Кроме этого, пятидесятые моторы не требуют регулировки тепловых зазоров — они оборудованы гидрокомпенсаторами. На новых движках установлена полностью электронная система зажигания, без трамблера и с шестью катушками зажигания — по одной катушке на каждый цилиндр.

На E34, двигатель m50 известен по моделям 520 и 525, на которые «пятидесятые» моторы устанавливались с 1991-ого года и до самого снятия E34 с производства в 1995-ом году. В 1993-ем году моторы пятидесятой серии были модифицированы, они получили систему Vanos, которая сдвигая впускной распредвал, позволяла достичь максимального крутящего момента на 500 оборотов раньше, чем это было возможно с безваносным движком. Какой мотор лучше- с Vanos, или без? На эту тему существует множество споров, но в большинстве случаев люди сходятся на том, что те — не настолько существенные достоинства которые дает данная система, не оправдывает все те проблемы которые встречаются при ее эксплуатации, а ведь и мощность и тяга у этих движков одинакова, повторюсь — вся разница в том, что m50tu (именно так обозначается мотор с Vanos), выходит на максимальный крутящий момент на 500 оборотов раньше, он достигает максимум тяги на 4 200оборотах, тогда как водитель машины без Vanos, получает максимум тяги под педалью на 4 700 оборотах — это относится и к 520-ой и 525-ой модели. Зрительно отличить Ваносный и безваносный агрегат довольно просто: если у безваносной установки в районе впускного распредвала нет никакого выступа, то на машине с Vanos в том месте присутствует некое закругление, которое выдает наличие под ним механизма газораспределения — обратите внимание на фото, сверху изображен безваносный m50.

Сравним характеристики ваносных и безваносных двигателей.

Двигатель M50b20 при диаметре цилиндра в 80мм и ходе поршня в 66мм имеет объем в 2.0л. Степень сжатия безваносного b20 — 10.5:1,СЖ ваносного агрегата — 11.1:1, тоесть этот мотор более привередлив к качеству бензина. Мощность обоих агрегатов — 150л.с, максимальный крутящий момент — 190Н.М, в ваносном варианте достигается при 4 200, в безваносном при 4 700 оборотах.

Более объемный мотор m50 b25 при диаметре цилиндров в 84мм и ходе поршня в 75мм, имеет объем в 2.5л. Кроме объема от установки b20 он отличается боле развитым впуском. Степень сжатия безваносного b25 равна 10:1, в ваносном исполнении СЖ b25 равна 10.5:1 — в обоих случаях степень сжатия не слишком высокая, поэтому машина нормально едет на 95-ом бензине. Мощность — 192л.с, крутящий момент — 245Н.М — одинаков для обоих модификаций. Как и в случае с b20, максимальный крутящий момент достигается на 4 700 и 4 200 оборотах соответственно.

Блок двигателя выполнен из чугуна, а ГБЦ из алюминия. При перегревах головку m50 не только ведет, но еще и возможны трещины между седлами клапанов.

На замену пятидесятого мотора пришел агрегат серии M52, главным отличием которого был алюминиевый блок, но этот мотор уже не был таким же надежным как его предшественник.

Если вы владели БМВ с двигателем 50-ой серии, ниже на вы можете оставить свой отзыв о этом силовом агрегате.

BMW 5 Series E34 является третьим поколением премиального баварского седана бизнес-класса. Премьера новой модели состоялась в 1987 года, а продажи стартовали в 1988 году. В 1991 году на рынок вышла полноприводная версия модели BMW 525ix.

Е34 обновлялся дважды. Первый раз в 1992 году – модифицированный вариант можно идентифицировать по другим зеркалам. Новые стали намного гармоничнее и приобрели более аэродинамические формы. Двигатель М50 получил систему изменения фаз газораспределения VANOS, а место 4-ступенчатого автомата занял 5-скоростной. Подушка безопасности водителя больше не требовала доплаты и вошла в список базового оборудования, как и ABS.

Через два года БМВ 5 серии Е34 подвергся очередному рестайлингу. На этот раз была изменена передняя решетка радиатора, которая стала шире. Отныне немецкий седан стал в обязательном порядке оснащаться двумя подушками безопасности – водителя и переднего пассажира. В 1996 году Е34 уступил место следующему поколению БМВ 5 серии Е39. В общей сложности было реализовано 1 330 000 экземпляров «пятерки» третьего поколения. Это почти вдвое больше, чем у предшественника — Е28.

Двигатели

Бензиновые :

R4 1,8 8V (113-115 л.с.), 518i;

R6 2.0 12V (129 л.с.), 520i;

R6-VANOS 2.0 24V (150 л.с.), 520i;

R6 2,5 12V (170 л.с.), 525i;

R6-VANOS 2,5 24V (192 л.с.), 525i, 525ix;

R6 3.0 12V (184 л.с.), 530i;

V8 3.0 32V (217 л.с.), 530i;

R6 3.4 12V (211 л.с.), 535i;

V8 4.0 32V (285 л.с.), 540i;

R6 3.5 24V (315 л.с.), М5;

R6 3.8 24V (340 л.с.) М5.

Дизельные:

R6 2.4 12V (115 л.с.) 524td;

R6 2. 5 12V (115 л.с.) 525td;

R6 2.5 12V (143 л.с.) 525tds.

Глядя на такой широкий спектр двигателей, возникает дилемма – какой же мотор выбрать, более мощный или более экономичный. Но прежде чем принять решение, необходимо прояснить несколько моментов.

Если вы ищете относительно экономичный бензиновый мотор, то стоит обратить внимание на 2-литровый двигатель с системой изменения фаз газораспределения VANOS. Однако надо учитывать, что иногда эта система дает сбои. Динамика с таким мотором не впечатляет – 10,6 секунды до 100 км/ч. Зато гарантирован небольшой расход топлива и редкие поломки.

8-клапанный 1,8 л лучше даже и не рассматривать – он слишком слаб. Гораздо предпочтительней 120-сильный BMW 520i с М20В20, доставшимся баварцу еще от модели предыдущего поколения Е28. Его недостатки: износ распределительного вала, коромысел, седел клапанов, а иногда и самих клапанов.

Наилучший компромисс между расходом топлива и динамикой обеспечивает рядный 6-цилиндровый 2,5-литровый бензиновый мотор, особенно его 24-клапанная версия (М50). Расход топлива в городе около 15 л/100 км, а за его пределами – до 10 л/100 км.

Внимание! Все 12-клапанные версии бензиновых моторов легко перегреваются, что приводит к пробою прокладки под головкой, а иногда и к повреждению самой головки. Чтобы исключить возможность инцидента, необходимо постоянно контролировать состояние термостата, и намного чаще, чем в любом другом автомобиле, заглядывать в бачок с охлаждающей жидкостью. Но прежде всего, требуется обращать пристальное внимание на указатель температуры двигателя.

Типичная болезнь 6-цилиндровых бензиновых моторов – выход из строя водяного насоса. В зависимости от серии в них устанавливалась пластиковая крыльчатка, которая в результате воздействия высоких температур становилась хрупкой и отделялась от вала. Это приводило к перегреву двигателя и деформации головки блока. Утешает тот факт, что в настоящее время доступны помпы с металлической крыльчаткой.

Внимания требует и вискомуфта вентилятора. Ее неисправность может привести к перегреву двигателю и, как следствие, к повреждению головки блока.

Мощные двигатели V8, устанавливаемые с 1992 года, а также топ-модель М5 гарантируют не только спортивную динамику, но и огромные расходы на топливо, техническое обслуживание и ремонт. Наиболее характерные неисправности: падение компрессии, прогар прокладки коллекторов и неравномерная работа.

Остальные бензиновые моторы, хотя и поглощают внушительное количество топлива, как правило, не создают больших хлопот при эксплуатации. Однако, надо учитывать, что BMW 5 E34 уже не молод, а потому неисправности связанные с большими пробегами вполне естественны.

Дизельные модификации лучше обходить стороной. Почти все они вынуждают решать проблемы, вызванные перегревом головки блока и последующим ее растрескиванием. Помимо этого капризна система впрыска и не слишком вынослив турбокомпрессор. Сегодня все труднее найти сервис, который осилит ремонт баварского ТНВД. К тому же дизельные версии уже имеют астрономический пробег. Попытка найти незаезженный экземпляр граничит с чудом!

Двигатели серии М20 (520i и 525i), а также моторы версий 518i и 524td оснащены ремнем ГРМ, который необходимо менять через каждые 60 000 км. Остальные агрегаты оборудованы практически вечной цепью ГРМ.

Конструктивные особенности

E34 традиционно для BMW имеет привод на заднюю ось. В модельном ряду имелась и полноприводная модификация BMW 525ix. Двигатели сочетались с одной из четырех коробок передач: 5-ти и 6-ти ступенчатой механикой или 4-х и 5-ти ступенчатым автоматом. Шасси основывается на Макферсон спереди и многорычажной схеме сзади.

Типичные неисправности

Прежде всего, необходимо обратить внимание на компоненты подвески. Изношенные стойки и втулки стабилизатора, рычаги, сайлент-блоки, шаровые опоры и амортизаторы не должны никого удивлять, ведь автомобиль уже в солидном возрасте. Если не станете экономить на заменителях, то после ремонта еще долго не будете вспоминать о подвеске, потому что она имеет довольно прочную конструкцию. Тем не менее, плохие дороги способны быстро прикончить шаровые, сайлент-блоки передних рычагов и задней балки.

По возрастным причинам нередки проблемы и с рулевым управлением. После 150-200 тыс. км появляется люфт в рулевом редукторе, а затем и утечки. Регулярного обслуживания требует стояночный тормоз.

Один из распространенных недугов БМВ 5 серии Е34 – коррозия. Она появляется на нижней кромке дверей, крыльев, порогов, крышки багажника и лючке топливного бака. Зачастую ржавчина обнаруживается и на тормозных магистралях.

Не выдерживает испытание временем и электроника: модуль комфорта, центральный замок, электропривод стеклоподъемников и обогрев.

Автоматическая коробка передач, если вовремя менять масло и фильтр, будет работать долго. Но помните, что нехватка всего лишь стакана масла (0,2 л) приводит к неправильной работе АКПП и к быстрому износу ее компонентов. Тем не менее, зачастую после 150-200 тыс. км возникают неисправности из-за повреждения гидротрансформатора или планетарного механизма.

В трансмиссии стоит обратить внимание на опору карданного вала и его шарниры, задний дифференциал и шарниры полуосей. Проблемы с вышеперечисленными компонентами часто встречаются в автомобилях из-под владельца, предпочитающего нажимать педаль газа порезче и до упора.

Заключение

Несмотря на указанные недостатки, BMW 5 E34 считается одним из самых выносливых немецких автомобилей конца 80-х и начала 90-х годов. Некоторые готовы поспорить, что по надежности баварский седан может сравниться с Mercedes-Benz W124 . К сожалению, в свое время много автомобилей попало в руки беспечных молодых водителей, которые не слишком жалели БМВ и плохо заботились о нем. Сегодня найти Е34 в хорошем состоянии практически невозможно. Но если Вам это удастся, то в награду достанутся превосходная управляемость и динамика, очень богатое оснащение, достойный комфорт и вневременной дизайн. Правда, в дополнение к упомянутым выше неисправностям неудобства могут доставить цены на некоторые из запчастей, которые отнюдь не дешевы.

Как установить двигатель от бмв в жигули

Содержание

1. Какой двигатель можно поставить на автомобиль ВАЗ-2106
2. Выбор двигателя
3. Капитальный ремонт
4. Двигатель от иномарки на ВАЗ 2107 без переделок
5. Технические характеристики стандартного мотора семерки
6. Какими двигателями оснащается ВАЗ 2107
7. Какой двигатель можно поставить на ВАЗ 2107
8. Моторы от других моделей ВАЗ
9. Двигатели от иномарок
10. Роторный двигатель
11. Дизельные моторы
12. Заключение
13. Fiat 124 vs ВАЗ-2101: копия лучше оригинала
14. Ваз 2101 Купе на базе BMW E46. Часть 1 — бортжурнал ГАЗ 24 на базе BMW M50B30 1982 года на
15. Ставим мотор BMW в 2101 — Сообщество «Клуб Любителей Классики (и не только)» на DRIVE2
16. Ваз 2101 Купе на базе BMW E46. Часть 1 — «Стайлинг» на
17. Установка мотора BMW с АКПП в ВАЗ 2101 — Community «ВАЗ: Ремонт и Доработка» on DRIVE2
18. Особенности эксплуатации и обслуживания
19. Капитальный ремонт и техническое обслуживание
20. Видео

Какой двигатель можно поставить на автомобиль ВАЗ-2106

Устанавливая новый агрегат, вам придется не только переделывать кронштейны и совершать ряд других процедур, но и пройти процедуру регистрации автомобиля еще раз. При замене двигатели потребуется перерегистрировать машину в ГИБДД. Такая необходимость связана с тем, что на блоке двигателя присутствует номерной знак, который должен быть прописан в техпаспорте машины.

Мастера часто ставят на данную модель автомобиля двигатели от таких машин, как:

При выборе стоит учитывать допустимую мощность агрегата. Он не должен быть слишком мощный, так как в противном случае есть риск уничтожить тормозную систему, порвать мост. Также в этом случае подвеска машины может не справиться с большой нагрузкой.

Двигатель лучше покупать сразу с КПП. Так вам достаточно будет подогнать кардан и соединить КПП с мостом.

Выбор двигателя

Нередко автовладельцы останавливают свой выбор на ВАЗ-2112. Можете перекинуть движок и всю начинку с автомобилей ВАЗ-21045 или ВАЗ-21055. В результате у вас получится ВАЗ-2106 дизель. Главное преимущество установки таких вазовских агрегатов заключается в том, что они точно подойдут. Кроме того, в таком случае вам не придется тратить много денег и времени для прохождения процедуры перерегистрации.

Неплохой вариант – установить мотор от Приоры. Монтаж такого 16-клапанного агрегата обеспечит вашему авто 100 л. с. При этом стоит учитывать, что данная процедура по замене мотора непростая. Придется воспользоваться болгаркой для распиливания моторного щита, переваривать поддон. Потребуется переустановить подшипник коленвала на восьмерочный. Также нужно будет доработать маховик, систему выпуска и охлаждения, привод акселератора. Если вы готовы потратить достаточно много времени, сил и денег, то и такой способ увеличения мощности двигателя подойдет.

Если по каким-то причинам вы не рассматриваете варианты установок от ВАЗ, обратите внимание на Fiat 124. Такой движок является одним из немногих, идеально подходящих для ВАЗ-2106. При этом работы по его установке и затраченные усилия и время будут минимальными. Также достаточно мощными являются двигатели: Lancia Thema (834), Alfa Romeo (06476) и Fiat Croma (154). Вы можете рассматривать варианты таких моторов, поскольку они хорошо совместимы с автомобилем ВАЗ, обладают достаточно большим эксплуатационным сроком и хорошими техническими характеристиками.

Если хотите сделать из своего автомобиля BMW, ставьте один из этих двигателей: 326, 536 или 746. Такие силовые установки отличаются высокой мощностью. Поэтому вам в любом случае при их выборе придется усиливать подвеску, тормозную систему и т. д. Иначе езда на машине станет для вас и для пассажиров опасной.

Если вы планируете устанавливать японский двигатель для дрифта, приготовьтесь к тому, что ваши расходы будут достаточно большими. Потребуется немалое количество доработок, поскольку дрифт (профессиональный) на обычном автомобиле просто невозможен. Любая машина, которая подготавливается для этих занятий, проходит огромное количество изменений. ВАЗ-2106 не исключение.

Капитальный ремонт

Самым простым способом увеличения мощности является расточка силовой установки на 3 мм под 82 миллиметровый поршень. Чтобы получить более моментный мотор и для еще большего наращивания объема до 1,8 л, придется увеличивать ход поршня до 84 мм.

Одним из преимуществ ремонта и тюнинга является отсутствие необходимости в перерегистрации автомобиля. Сэкономленные средства вы сможете потратить, например, на улучшение тормозной системы, повышение комфорта и т. д. Все это не обязательно делать самостоятельно. Даже если вы воспользуетесь услугами автосервиса, это обойдется дешевле, чем покупка и установка нового двигателя.

Источник

Двигатель от иномарки на ВАЗ 2107 без переделок

Неопытные собственники автомашин часто спрашивают, какой двигатель можно поставить на отечественное транспортное средства модели ВАЗ 2107 от иномарки без переделок. Механики прекрасно знают, что ВАЗ 2107 – это улучшенная модификация 2105. А главным отличием от старой модели является сердце авто – мотор. Это хороший и сильный двигатель, который сможет посоревноваться со многими иностранными движками того времени. Давайте посмотрим на технические характеристики этого двигателя от ВАЗ 2107.

Технические характеристики стандартного мотора семерки

Обычный объем для движка ВАЗ – один и четыре кубических сантиметра. Однако этот объем на протяжении выпуска силовых агрегатов колебался от полтора до 1,8 литров. Мощность же стандартного двигателя начиналась от 71 лошадки.

Более подробные технические характеристики даны в таблице ниже.

Параметр	Значение
Питание	Инжекторное или карбюраторное
Вид	Ряд
Поршни (штук)	4
БЦ	Чугунный
ГБЦ	Сплав алюминия
Ход поршня	80 мм
Диаметр цилиндра	76 мм
Крутящий момент	104 Нм
Степень сжатия	8,5
Количество масла	3,7 л
Объем в куб.см.	1452

Этот движок для ВАЗ 2107 выпускался с 1972 года. И уже в наше время его производят на российских заводах.

При выборе иного двигателя для установки на ВАЗ 2107 нужно подходит внимательно к размерам силового агрегата. Размеры должны соответствовать старому движку, чтобы не пришлось чего-нибудь удалять или подрезать металл. Это лишние проблемы и финансовые затраты, если, конечно, вы не экспериментатор.

Какими двигателями оснащается ВАЗ 2107

На Жигули семерку устанавливаются следующие типы силовых агрегатов:

Кроме перечисленных на автомобиле можно найти роторные движки, моторы с моновпрыском, с распределительным впрыском. Часть двигателей соответствует экологическим нормам Евро 2 и Евро 3.

Внимание! Всего устанавливалось около 14 версий двигателей на ВАЗ 2107.

Система смазки у всех моторов комбинированная. Смазывание трущихся элементов идет под давлением и также под разбрызгиванием смазывающего средства. Опытные механики советуют заливать следующие масла:

Эти смазки защитят детали мотора от преждевременного износа.

Какой двигатель можно поставить на ВАЗ 2107

Чтобы определиться с движком на ВАЗ 2107 взамен того, который сломался, необходимо понять сколько денег вы сможете потратить на установку нового мотора. Ответьте себе на вопрос нужен ли вам мощный движок или подойдет обычный.

Затем проверьте следующее:

Внимание! Опытные механики советуют установить новый мотор от обычной семерки или же усовершенствовать его. Это будет бюджетным вариантом. Перестановку на ВАЗ сделать можно и в гаражных условиях.

Моторы от других моделей ВАЗ

На ВАЗ 2107 можно поставить моторы от других моделей Жигули или Лада. Например, движок от Лада Нива садится на подушки силового агрегата семерки без доработок. Мощность и объем соответствуют заявленным. Является бюджетным вариантом для замены мотора на Жигули семерка.

Опытные механики говорят, что мотор у Нивы считается более современным, чем движок от семерки. В двигателе Нивы стоят гидрокомпенсаторы, а это значит, что автовладельцу уже не нужно самостоятельно устанавливать тепловые зазоры клапанов. Силовой агрегат не требует сложного и постоянного ухода за собой, тем и привлекает молодых автолюбителей.

Силовые агрегаты от Лады Приоры увеличивают мощность работы машины. Так как объем двигателя Приоры больше литража стандартного движка от семерки на 0,1 литра.

Несмотря на то, что двигатель от Лада имеет немного другие формы, он легко устанавливается на место старого мотора.

Многие опытные механики не советуют устанавливать шестнадцатиклапанный движок. Так как у автовладельцев будут постоянно с ним проблемы. Машина ВАЗ 2107 просто не создана для работы на 16-клапаннике.

Двигатели от иномарок

Если вас не устраивают отечественные силовые агрегаты, и вы хотите заменить мотор на иностранный, то подойдут следующие марки:

Существует еще третий тип движков для ВАЗ – это роторные моторы. Их любят отечественные машины больше всего.

Роторный двигатель

Подобные двигатели обладают следующими параметрами, которые более подходят для тяжелых условий эксплуатации транспортного средства по дорогам в России:

Однако у роторных движков для ВАЗ есть один минус. Они не проходят большое количество километров. Например, двигателю, который подходит для установки на семерки, понадобится 75 тысяч километров, и он уйдет на капитальный ремонт. Это мотор РПД 413.

Поэтому тем, кто нуждается в стойких и долговечных двигателях, лучше не покупать и не устанавливать роторный движок на ВАЗ. Нужно попробовать поставить двигатель на дизеле. Давайте посмотрим какие из дизельных силовых аппаратов подойдут для российского авто ВАЗ 2107.

Дизельные моторы

Многие автолюбители пытаются поставить дизельный движок от Фиата. Объем движка 2,5 литра. Это сыграет злую шутку с управлением машины, так как мощность сразу увеличивается в несколько раз. А теперь вспомним, что лучше покупать мотор не только размерам подходящий, но и по объему.

Дизельный движок от Фиата или от Рено Логан подходит для установки в семерку. Хотя вот опытные механики советуют все-таки ставить бензиновый движок от Рено Логан. Так как по объему он идентичен с семерочным или немногим больше него.

В любом случае будете ли вы ставить дизельный мотор на автомобиль или бензиновый, если у вас нет опыта в переделке движков, то лучше обратитесь к опытным механикам. Они помогут вам или самостоятельно проведут процедуру замены. А вы не будете мучиться и дважды затрачивать финансовые средства в начале на переделку, а потом на лечение проблем машины, которые могли возникнуть при неправильном монтаже силового агрегата на ВАЗ 2107.

Заключение

Установлен ли в ВАЗ 2107 свежий двигатель или старый, не забывайте возить его на технический осмотри делать профилактическое обслуживание. Всегда меняйте масло и фильтрующие устройства, не забывайте про ремни, помпы, другие детали мотора, которые считаются расходными элементами. Так как они быстро приходят в негодность.

Не старайтесь резко срываться с места особенно на отечественных автомобилях двадцатого века. Они уже не выдержат такого испытания. В морозную погоду лучше прогреть движок и коробку передач, и только потом начинать движение. Тогда любой движок прослужит у вас дольше обычного. Техника тоже любит уход за ней.

Источник

Fiat 124 vs ВАЗ-2101: копия лучше оригинала

Ваз 2101 Купе на базе BMW E46. Часть 1 — бортжурнал ГАЗ 24 на базе BMW M50B30 1982 года на

Итак, доброго времени суток.Я обещал показать ещё один очень интересный автомобиль, сделанные нашим ателье. Это Ваз 2101 Купе на базе BMW E46. За основу была взята Е46 так же в кузове купе, с мотором М52B28TU, 2.8 на механике. Этого вполне хватит для такой массы автомобиля. Комплектация автомобиля вполне хорошая, главный акцент был на состояние автомобиля в целом, а оно можно сказать близко в идеалу. Итак имеем 2 автомобиля.

Ну а дальше всё по сценарию, подготовка Капейки и Бмв.

Ставим кузов и начинаем делать из седана купе. Перенос центральной стойки, удлинение передней двери. Заднюю дверь подогнали и заварили.

Крыша осталась от Капейки полностью со стёклами, но перед и зад автомобиля пришлось расширить, а так же удлинить. Заднюю панель, капот, крылья всё пришлось дорабатывать по размерам, увеличивать, но самое приятное то, что изменив родные пропорции всё равно машина смотрится очень красиво и пропорционально. Арки полностью делались заново, мне очень нравится. Они добавляют автомобилю более спортивные характер и без всяких обвесов делает машину мускулистей.

Думаю на этом этапе мы завершим нашу запись, хотел показать примерно как оно будет, примерные черты машины, ну а так автомобиль уже давно готовый, так что скоро будут ещё фото. Всем спасибо. Репосты друзья, именно этот автомобиль я считаю должны потом увидеть много людей. До скорого.

Ставим мотор BMW в 2101 — Сообщество «Клуб Любителей Классики (и не только)» на DRIVE2

Привет! Я тут недавно выбирал двиг для копейки, выбрал N42B20 и приступил к установке. Отчитываюсь.

Визуально новый двигатель должен без особых проблем встать под капот 2101. Это конечно следует из моих приблизительных измерения мотора и подкапотного пространства копейки рулеткой. Уверен нас ждет непомерное число проблем и переделок.

Первым делом я фотаю машину с оригинальным двигателем, и даю отмашку снимать мотор. Тут ничего интересно, любой жигулист знает как снять двигатель)

Мотор снять и пробная примерка мотора показала, что поддон упирается в балку. Другими словами, двигатель не становится туда вообще и никак! Первая мысль, что балку придется менять или переваривать. Признаться, мне совсем не нравится эта идея. Поэтому возникла другая. На глаз жигулевская балка абсолютно симметрична по креплению и ее можно развернуть, таким образом сама балка сместиться вперед, освободит место для поддона, а колеса останутся на прежнем месте.

В результате мотор встал на положенное место. На фото видно, что если поставить еще и АКПП, то придется переваривать среднюю тягу рулевой трапеции, но на это я готов пойти.

Касательно тоннеля. Изначально план был, немного подогнуть его молоточком и поставить коробку как есть. После примерки стало ясно — только вырезать, а потом заваривать новый. Не долго думая вырезаем старый тоннель и радуемся результатам. Ура!

ВОПРОСЫ!1. Какой лучше выбрать радиатор охлаждения? Думаю от 2123, но вдруг есть варианты2. Какой на этот радиатор поставить вентилятор и как? Полагаю от нивы перед радиатором.3. Кондею быть! От чего взять радиатор? Также от 2123?4. Рейку ставить негде, буду переделывать поперечную тягу — кто такое уже делал?

Ваз 2101 Купе на базе BMW E46. Часть 1 — «Стайлинг» на

Итак, доброго дня.Я обещал показать ещё один очень интересный автомобиль, сделанные нашим ателье. Это Ваз 2101 Купе на базе BMW E46. За основу была взята Е46 так же в кузове купе, с мотором М52B28TU, 2.8 на механике. Этого вполне хватит для такой массы автомобиля. Комплектация автомобиля вполне хорошая, главный акцент был на состояние автомобиля в целом, а оно можно сказать близко в идеалу. Итак имеем 2 автомобиля.

Ну а дальше всё по сценарию, подготовка Копейки и Бмв.

Ставим кузов и начинаем делать из седана купе. Перенос центральной стойки, удлинение передней двери. Заднюю дверь подогнали и заварили.

Крыша осталась от Копейки полностью со стёклами, но перед и зад автомобиля пришлось расширить, а так же удлинить. Заднюю панель, капот, крылья всё пришлось дорабатывать по размерам, увеличивать, но самое приятное то, что изменив родные пропорции всё равно машина смотрится очень красиво и пропорционально. Арки полностью делались заново, мне очень нравится. Они добавляют автомобилю более спортивные характер и без всяких обвесов делает машину мускулистей.

Думаю на этом этапе мы завершим нашу запись, хотел показать примерно как оно будет, примерные черты машины, ну а так автомобиль уже давно готовый, так что скоро будут ещё фото. Всем спасибо. Репосты друзья, именно этот автомобиль я считаю должны потом увидеть много людей. До скорого.Ваз 2101 Купе на базе BMW E46. Часть 2

Визуально новый двигатель должен без особых проблем встать под капот 2101. Это конечно следует из моих приблизительных измерения мотора и подкапотного пространства копейки рулеткой. Уверен нас ждет непомерное число проблем и переделок.

Первым делом я фотаю машину с оригинальным двигателем, и даю отмашку снимать мотор. Тут ничего интересно, любой жигулист знает как снять двигатель)

Мотор снять и пробная примерка мотора показала, что поддон упирается в балку. Другими словами, двигатель не становится туда вообще и никак! Первая мысль, что балку придется менять или переваривать. Признаться, мне совсем не нравится эта идея. Поэтому возникла другая. На глаз жигулевская балка абсолютно симметрична по креплению и ее можно развернуть, таким образом сама балка сместиться вперед, освободит место для поддона, а колеса останутся на прежнем месте.

В результате мотор встал на положенное место. На фото видно, что если поставить еще и АКПП, то придется переваривать среднюю тягу рулевой трапеции, но на это я готов пойти.

Касательно тоннеля. Изначально план был, немного подогнуть его молоточком и поставить коробку как есть. После примерки стало ясно — только вырезать, а потом заваривать новый. Не долго думая вырезаем старый тоннель и радуемся результатам. Ура!

ВОПРОСЫ!1. Какой лучше выбрать радиатор охлаждения? Думаю от 2123, но вдруг есть варианты2. Какой на этот радиатор поставить вентилятор и как? Полагаю от нивы перед радиатором.3. Кондею быть! От чего взять радиатор? Также от 2123?4. Рейку ставить негде, буду переделывать поперечную тягу — кто такое уже делал?

Особенности эксплуатации и обслуживания

Ранее было сказано, что многие водители не могут определиться с типом топлива, используемым для своего движка на ВАЗ 2107. И если с АИ-92 всё просто, так как его состав очень похож на АИ-93, то с АИ-95 всё не так гладко.

Повышение октанового числа ведёт за собой увеличение риска прогорания клапанов, но даёт небольшой прирост мощности. Движок начинает работать ровнее и стабильнее.

Но конструкторы все же учли возможность использования бензина АИ-95. Нужно всего лишь правильно выставить угол опережения зажигания на своём автомобиле (если вы являетесь обладателем обычного карбюраторного движка) или перепрошить блок управления двигателем (если ваш двигатель ВАЗ 2107 – инжекторный). Но обычно не требуется даже этого. Двигатели этой марки очень выносливы и не прихотливы к виду топлива (в разумных мерах).

К замене масла на любом двигателе нужно подходить со всей серьёзностью. Некачественное масло может привести к не очень приятным последствиям, таким как ускоренный износ основных узлов и агрегатов.

Умение подбирать масло как настоящее мастерство. Брать известные бренды не всегда безопасно, так как вам с большой долей вероятности может попасться подделка не чистых на руку фирм. В лучшем случае вы не получите тех положительных качеств, которыми обладает данная фирма. В худшем – придётся проводить капитальный ремонт.

Неизвестные бренды также брать не стоит. В данном случае вы покупаете кота в мешке. Вы можете купить масло по качеству не уступающее дорогим аналогам или же влететь на дорогой ремонт. Лучше всего брать масло в специализированных магазинах, где можно добиться хоть каких-то объяснений и компенсации.

Также не маловажным параметр – класс масла по международной номенклатуре. Правда, здесь всё проще. Нужно просто брать масло, которое рекомендует сам производитель.

Производитель (АвтоВАЗ) для двигателей ВАЗ 2107 и других моделей с данным типом двигателя рекомендует:

Масла необходимо брать около 4х литров. При замене 3.5 л масла обычно достаточно. Остальное лучше возить с собой в багажнике, так как расход масла в данном моторе оставляет желать лучшего.

Сама процедура довольно проста и не должна вызывать вопросов. Замену масла на ВАЗ 2107 лучше проводить в тёплое время года.

Обычно вместе с заменой масла меняют и маслофильтр. Тут всё ещё проще:

Регулировка клапанов процесс довольно сложный и требует определённых навыков и инструмента. Собственно, саму регулировку клапанов желательно поручить компетентным специалистам, но если есть желание всё сделать самому, тогда это видео для вас:

Капитальный ремонт и техническое обслуживание

Если регулировку клапанов можно провести и в домашних условиях, то капитальный ремонт движка надо поручать только специалистам.

Источник

Видео

BMW МОТОР В КЛАССИКУ. Первая примерка. Постройка зимнего корча.

УНИКАЛЬНАЯ ВАЗ 2106 1985 ГОДА С НАЧИНКОЙ BMW / ШЕСТЕРКА

BMW МОТОР В КЛАССИКУ. РЕЖУ МОТОРНЫЙ ЩИТ И ТОННЕЛЬ КПП.

Mercedes-мотор на жигу легче шеснаря!

Установка задней подвески от BMW E30 в Ваз 2107

2#Механика от BMW в ВАЗ 2106 ДЛЯ ЧЕГО И КАК!? #ZHIGULI///М#GETRAG260 В ВАЗ!

ШЕСТНАРЬ 16кл НА КЛАССИКУ УЖЕ НЕ КРУТО / ЖИГА НА #BMW МОТОРЕ / ЗА МЕСЯЦ СДЕЛАЛ НЕВОЗМОЖНОЕ

ПОДВЕСКА БМВ Е30 В КЛАССИКУ. ПЛЮСЫ И МИНУСЫ. ПОЧЕМУ НЕ ВОЛЬВО МОСТ

Ваз 2106 поставили двигатель от бмв воопще жара

ОбзорТестДрайв 1-Серия ВАЗ 2106 Дрифт-Корч с двигателем BMW M50B25 2,5л 192л.с.

Стандартная звездочка, новый тип B (одинарная интегрированная ступица) | SANKOSEISAKUSHO

	1 шт.		10 дней или более	10	40	36	17	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	40	38	17	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	40	40	17	Упрочнение поверхности зуба
	1 шт. 005 9 00405	10 дней или более	10	40	42	17	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	40	45	17	Упрочнение поверхности зуба
	1 шт.		10 дней или более	10	40	48	17	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	40	50	17	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	40	54	17	Упрочнение поверхности зуба
	1 шт.0004 10 дней или более	10	40	60	17	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	50	36	19	Упрочнение поверхности зуба
	1 шт.		10 дней или более	10	50	38	19	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	50	40	19	Упрочнение поверхности зуба
	1 шт. 005	5	5	5	10 дней или более	10	50	42	19	Упрочнение поверхности зуба
	1 шт.0004 10 дней или более	10	50	45	19	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	50	48	19	Упрочнение поверхности зуба
	1 шт.		10 дней или более	10	50	50	19	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	50	54	19	Упрочнение поверхности зуба
	1 шт. 005	5	5	5	10 дней или более	10	50	60	19	Упрочнение поверхности зуба
	1 шт. 005 9 00045	10 дней или более	10	60	32	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	60	34	20	Упрочнение поверхности зуба
	1 шт.		10 дней или более	10	60	35	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	60	36	20	Упрочнение поверхности зуба
	1 шт. 005	5	5	10 дней или более	10	60	38	20	Упрочнение поверхности зуба
	1 шт. 05 9 00045	10 дней или более	10	60	40	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	60	42	20	Упрочнение поверхности зуба
	1 шт.		10 дней или более	10	60	45	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	60	48	20	Упрочнение поверхности зуба
	1 шт. 005	5	5	10 дней или более	10	60	50	20	Упрочнение поверхности зуба
	1 шт. 005 9 00045	10 дней или более	10	60	54	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	60	60	20	Упрочнение поверхности зуба
	1 шт.		10 дней или более	10	80	22	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	80	23	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	80	24	20	Упрочнение поверхности зуба
	1 шт.0004 10 дней или более	10	80	25	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	80	26	20	Упрочнение поверхности зуба
	1 шт.		10 дней или более	10	80	27	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	80	28	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	80	30	20	Упрочнение поверхности зуба
	1 шт.0004 10 дней или более	10	80	32	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	80	34	20	Упрочнение поверхности зуба
	1 шт.		10 дней или более	10	80	35	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	80	36	20	Упрочнение поверхности зуба
	1 шт. 005	5	5	10 дней или более	10	80	38	20	Упрочнение поверхности зуба
	1 шт. 0004 10 дней или более	10	80	40	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	80	42	20	Упрочнение поверхности зуба
	1 шт.		10 дней или более	10	80	45	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	80	48	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	80	50	20	Упрочнение поверхности зуба
	1 шт.0004 10 дней или более	10	80	54	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	80	60	30	Упрочнение поверхности зуба
	1 шт.		10 дней или более	10	100	22	20	Упрочнение поверхности зуба
	1 шт. 9 00045	5 10 дней или более	10	100	23	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	100	24	20	Упрочнение поверхности зуба
	1 шт.0004 10 дней или более	10	100	25	20	Упрочнение поверхности зуба
	1 шт. 9 00045	5 10 дней или более	10	100	26	20	Упрочнение поверхности зубов
	1 шт.		10 дней или более	10	100	27	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	100	28	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	100	30	20	Упрочнение поверхности зуба
	1 шт.0004 10 дней или более	10	100	32	20	Упрочнение поверхности зуба
	1 шт. 10 дней или более	10	100	34	20	Закалка поверхности зуба

Характеристики M50. Описание и характеристики двигателя БМВ М50. Проблемы двигателя БМВ М50

Е34, ищут экземпляры с моторами серии м50, но чем же так хороши эти моторы и чем они принципиально отличаются от моторов предыдущей серии — м20? Как и у м20, двигатели м50 — рядная «шестерка», но новые моторы получили два распредвала и 24-клапанную ГБЦ, кроме того, привод ГРМ у мотора м50 цепной, а не ременный. Новый механизм газораспределения в корпусе c позволил увеличить мощность двигателя на 22 л.с., но это не единственный момент, измененный впуск и лучшая продувка камеры сгорания позволили двигателям новой серии раскручиваться быстрее, чем двигатели предыдущей серии сделали. Кроме того, моторы пятидесятых годов не требуют регулировки тепловых зазоров – они оснащены гидрокомпенсаторами. На новые двигатели устанавливается полностью электронная система зажигания, без распределителя и с шестью катушками зажигания — по одной на каждый цилиндр.

На Е34 двигатель м50 известен по моделям 520 и 525, которые имели моторы пятидесятых годов с 1991 года до снятия с производства Е34 в 1995 году. В 1993 году моторы пятидесятой серии были модифицированы, они получили Vanos система, которая за счет смещения впускного распределительного вала позволяла им достигать максимального крутящего момента на 500 об/мин раньше, чем это было возможно с безфургонным двигателем. Какой мотор лучше — с ваносом или без? Споров на эту тему много, но в большинстве случаев люди сходятся во мнении, что те не столь существенные преимущества, которые дает эта система, не оправдывают всех проблем, возникающих при ее эксплуатации, и ведь мощность и тяга этих двигателей то же самое, повторюсь — вся разница в том, что м50ту (так обозначается двигатель с ваносом) достигает максимального крутящего момента на 500 об/мин раньше, максимальной тяги он достигает на 4200 об/мин, в то время как водитель автомобиля без ваноса получает максимальную тягу под педалью на 4 700 об/мин — это касается и 520-й и 525-й моделей. Визуально отличить ванос от безвандового агрегата достаточно просто: если ваносовая установка в районе впускного распредвала не имеет выступа, то на автомобиле с ваносом в этом месте есть некое закругление, что свидетельствует о наличие под ним газораспределительного механизма — обратите внимание на фото, выше показан безфургонный м50…

Давайте сравним характеристики двигателей vanos и non-vanos.

Двигатель M50b20 с диаметром цилиндра 80 мм и ходом поршня 66 мм имеет объем 2,0 л. Степень сжатия вэнлесс б20 10,5:1, СЖ ванос агрегата 11,1:1, то есть этот двигатель более требователен к качеству бензина. Мощность обоих агрегатов 150л.с., максимальный крутящий момент 190Н.М, у версии vanos он достигается при 4200, у vanos при 4700 об/мин.

Более крупный двигатель m50 b25 с диаметром цилиндра 84 мм и ходом поршня 75 мм, имеет объем 2,5 литра. Помимо объема установки б20 отличается более развитым впуском. Степень сжатия у вэнлесс б25 10:1, у ванос версии СЗ б25 10,5:1 — в обоих случаях степень сжатия не слишком высокая, поэтому машина нормально работает на 95-м бензине. Мощность — 192л.с., крутящий момент — 245Н.М — одинаковый для обеих модификаций. Как и у b20, максимальный крутящий момент достигается при 4700 и 4200 об/мин соответственно.

Блок цилиндров изготовлен из чугуна, а головка блока цилиндров — из алюминия. При перегреве головку м50 не только ведет, но и возможны трещины между седлами клапанов.

На смену пятидесятому мотору пришел агрегат серии М52, основным отличием которого был алюминиевый блок, но этот мотор уже не был таким надежным, как его предшественник.

Если вы владели БМВ с двигателем 50-й серии, ниже вы можете оставить свой отзыв об этом силовом агрегате.

Характеристики двигателя М50В25

Производство	Мюнхенский завод
Марка двигателя	М50
Годы выпуска	1990-1996 гг.
Материал блока цилиндров	чугун
Система снабжения	инжектор
Тип	встроенный
Количество цилиндров	6
Клапанов на цилиндр	4
Ход поршня, мм	75
Диаметр цилиндра, мм	84
Степень сжатия	10,0 10,5 (ТУ)
Объем двигателя, куб. см	2494
Мощность двигателя, л.с./об/мин	192/5900 192/5900 (ТУ)
Крутящий момент, Нм/об/мин	245/4700 245/4200 (ТУ)
Топливо	95
Экологические стандарты	евро 1
Масса двигателя, кг	~198
Расход топлива в л/100 км (для E36 325i) — город — трасса — смешанный.	11,5 6,8 8,7
Расход масла, гр. / 1000 км	до 1000
Масло моторное	5W-30 5W-40 10W-40 15W-40
Сколько масла в двигателе, л	5,75
Проведена замена масла, км	7000-10000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — по практике	— 400+
Тюнинг, л. с. — потенциал — без потери ресурса	1000+ 200-220
Двигатель установлен

Двигатель BMW M50B25 надежность, проблемы и ремонт

В 1990 году на смену популярной рядной шестерке пришла новая, гораздо более совершенная и мощная, получившая название BMW M50B25 (в народе прозванная «Печка»), от нового М50 семейство (в серию также входили, M50B24,). Основное отличие двигателей М20 и М50 заключается в головке блока цилиндров; в новом двигателе головку заменили на более совершенную двухвальную, 24-клапанную с гидрокомпенсаторами (регулировка клапанов не грозит). Диаметр впускных клапанов 33 мм, выпускных 30,5 мм. Распредвалы с фазой 240/228, подъем 9Используются .7/8,8 мм. А также используется усовершенствованный облегченный впускной коллектор.
Система управления двигателем Bosch Motronic 3.1.
Привод ГРМ в новых двигателях М50 также изменился, теперь вместо ремня используется цепь, срок службы которой составляет 250 тыс. км (как правило, она ходит больше). Кроме того, применены индивидуальные катушки зажигания, электронная система зажигания, другие поршни, облегченные шатуны длиной 135 мм. Размер форсунок M50B25 190 куб.см.
С 1992 года двигатели М50 получили известную систему газораспределения впускных клапанов Vanos, и такие двигатели стали называться M50B25TU (Техническое обновление). Кроме того, в этих двигателях используются новые шатуны и поршни диаметром 140 мм с компрессионной высотой 32,55 мм (38,2 мм на M50B25).
Система управления заменена на Bosch Motronic 3.3.1.
Данные силовые агрегаты применялись на автомобилях BMW с индексом 25i.
С 1995 года двигатель М50В25 стали заменять новым усовершенствованным двигателем, а в 1996 производство серии М50 было завершено.

Модификации двигателя BMW M50B25

1. M50B25 (1990 — 1992 г.в.) — базовый двигатель. Степень сжатия 10, мощность 192 л.с. при 5900 об/мин, крутящий момент 245 Нм при 4700 об/мин.
2. M50B25TU (1992 — 1996 г. в.) — добавлена ​​система изменения фаз газораспределения на впуске Vanos, изменена шатунно-поршневая группа, установлены другие распредвалы (фаза 228/228, подъем 9/9 мм). Степень сжатия 10,5, мощность 192 л.с. при 5900 об/мин, крутящий момент 245 Нм при 4200 об/мин.

Проблемы и неисправности двигателя BMW M50B25

1. Перегрев. Двигатель М50 склонен к перегреву и переносит его довольно тяжело, поэтому если двигатель начал греться, проверьте состояние радиатора, а также помпы и термостата, наличие воздушных пробок в системе охлаждения и пробку радиатора.
2. Троит. Проверьте катушки зажигания, чаще всего проблема в них, а также свечи и форсунки.
3. Обороты поплавка. Часто неисправность вызвана неисправным клапаном холостого хода (КХХ). Чистка поможет привести мотор в чувство. Если проблема не устранена, то смотрите датчик положения дроссельной заслонки(ДПДЗ), датчик температуры, лямбда-зонд, чистите дроссельную заслонку.
4. М50 Ванос. Проблема выражается в дребезжании, потере мощности, плавании оборотов. Ремонт: покупка ремкомплекта vanos M50.
Кроме того, в силу возраста и эксплуатационных характеристик двигатели БМВ М50 страдают высоким расходом масла (до 1 литра на 1000 км), который после капитального ремонта падает не слишком сильно. Прокладки могут дать течь клапанной крышки и поддона, не исключены течи через маслоизмерительный щуп. Расширительный бачок тоже любит трескаться, после чего получаем течь антифриза. В то же время периодически возникают проблемы с датчиками распредвала М50, коленвала (ДПКВ), температуры охлаждающей жидкости и т.д.
Несмотря ни на что, двигатель BMW M50B25 является одним из самых надежных силовых агрегатов баварского производителя, и основная масса проблем вызвана возрастом и стилем эксплуатации мотора. И даже такие двигатели накатывают по 300-400 тыс. км, а если мотор эксплуатировался в щадящем режиме и надлежащим образом обслуживался, то его ресурс может выходить далеко за 400 тыс. км, ведь не зря они заслужили репутацию миллионеров.
Покупка двигателя М50В25 хороший выбор для свапа и последующей доработки с использованием турбокомпрессора. О таких решениях поговорим далее.

Тюнинг двигателя BMW M50B25

Строкер. Распределительные валы

Самый простой и быстрый способ увеличить мощность с помощью заводских комплектующих – установить длинноходный коленчатый вал (строкер). У М50Б25 (Без ваноса) колено поднимается с хода 89,6 мм. Необходимо купить шатуны от этого же мотора, шатунные вкладыши, ремонтные поршни, форсунки, коренные вкладыши от М50.
Собираем (прошивку можно оставить, но лучше настроиться) и гоним 3-х литровый M50B30, мощностью около 230 л.с. и степенью сжатия 10.
Такую же мощность можно получить, купив распредвалы Schrick 264/256 и отрегулировав шток Motronic. В итоге получаем 220-230 л.с. Купим холодный впуск, спортивный выхлоп и получим 230+ л.с.
Такие же распредвалы на строкере M50B25 3.0 дадут порядка 250-260 л.с.
Для получения максимальной мощности от M50B30 необходимо купить распредвалы Schrick 284/284, шестидроссельный впуск, форсунки BMW S50, легкий маховик, сделать портирование ГБЦ, купить выпускной коллектор равной длины и прямоточный выхлоп. После тюнинга этот M50B30 развивает порядка 270-280 л.с.
Если этого недостаточно, можно расточить блок под поршни 86,4 мм от S50B32 и получить рабочий объем 3,2. Купи распредвалы и получи около 260 л.с.
Vanos M50B25 можно переоборудовать в двигатель 2,8 л, установив коленвал с ходом 84 мм и шатуны от M52B28. Вместе с прошивкой SIEMENS MS41 это даст +/- 220 л.с., степень сжатия ~11.

M50B25 Turbo

В случае, когда атмосферного двигателя мало или затраты на его реализацию слишком велики, можно организовать турбо версию на 2,5-литровом двигателе. Если предполагается бюджетный тюнинг, то китайский турбо-кит на базе Garrett GT35 (или другой, с включенными мозгами) — ваш выбор. Как вариант, можно найти б/у турбину TD05 (или другую), сварить коллектор, собрать все пайпинги, хомуты, бустконтроллер, интеркулер и т.д. Поставить все на стоковый поршень, предварительно установив толстую прокладку ГБЦ Cometic, 440 форсунки куб.см, ТНВД Bosch 044, выхлоп на 3″ трубе, мозг EFIS 3. 1 (или Megasquirt), настраиваешь и получаешь около 300 лс при 0,6 бар. При 1 бар ~ 400 л.с.
Нечто подобное можно построить, купив комплект компрессора М50 и установив его на шток поршня. Отдача от компрессора будет заметно ниже, чем у турбины.
Еще больше мощности можно получить, купив и установив турбо кит на оригинальный Garrett GT35, компрессию CP Pistons 8.5, шатуны Eagle, болты ARP, форсунки Performance (~550 куб.см). С такими комплектами можно увеличить мощность до 500++ л.с. Подобные проекты можно построить на 3-х литровом строкере.

Дизели М-50 Ф-3 (12ЧСПН 18/20)

Дизель М-50 Ф-3 (М-400) — четырехтактный, V-образный, двенадцатицилиндровый, с механическим наддувом, высокооборотный судовой двигатель с реактивным распылением топлива. Доступны модели с правым и левым вращением. Дизель правого вращения отличается от дизеля левого вращения наличием муфты реверса, нагнетателя, насоса забортной воды, выхлопной системы, «а также расположением насоса пресной воды и насоса впрыска масла с центрифугой. Расположение агрегатов на дизелях левого и правого вращения зеркальное.

Дизель М-50 Ф-3 предназначен для работы на скоростных подводных крыльях. Теплоход ракетного типа оснащен одним двигателем, метеоритного типа — двумя и типа «спутник» — четырьмя двигателями. Дизель снабжен реверсивными муфтами, состоящими из фрикционной и зубчатой ​​муфт и обеспечивающими передачу вращения от коленчатого вала дизеля к карданному валу (поступательное движение), разъединение этих валов (холостой ход) и изменение направления вращения карданного вала ( задний ход).

Рабочая мощность редуктора переднего хода может варьироваться в зависимости от назначения в пределах 368-736 кВт с соответствующим изменением числа оборотов вала в пределах 1200 — 1640 об/мин, максимальная мощность заднего хода- 184 кВт при 750 об/мин и рабочей время не более 1 часа.

Картер дизеля отлит из алюминиевого сплава и состоит из двух частей. В верхней подшипниковой части имеется семь посадочных мест коренных подшипников с вкладышами, в которых вращается коленчатый вал. Разрезные стальные вкладыши отлиты из свинцовистой бронзы и просверлены вдоль шейки вала. Рабочая поверхность вкладышей покрыта свинцово-оловянным сплавом. Площадки верхней части картера, расположенные под углом 60°, служат для установки двух шестицилиндровых блоков.

Коленчатый вал изготовлен из легированной стали, подвергнутой азотированию. Имеет шесть колен, расположенных

попарно в трех плоскостях под углом 120° друг к другу. Шатун и коренные шейки соединены круглыми щеками. К заднему фланцу коленчатого вала крепится пружинный амортизатор, уменьшающий неравномерность крутящего момента при переменных нагрузках. На коленчатом валу дизеля установлены шесть основных и шесть прицепных шатунов.

Шатуны двутавровые изготавливаются из легированной стали.

Верхние головки коренных и ведомых шатунов одинаковы и имеют запрессованные в них втулки из оловянной бронзы. Нижняя головка коренного шатуна разъемная: крышка крепится к коренном шатуну с помощью клина с двумя коническими штифтами. В нижней головке коренного шатуна установлен стальной вкладыш, залитый свинцовистой бронзой, состоящий из двух половин. Прицепной шатун соединяется с основным шатуном посредством штифта, запрессованного в проушину основного шатуна.

Поршень штампованный из алюминиевого сплава. Дно поршня имеет форму камеры сгорания Гессельмана. Поршень имеет канавки, в которых установлены четыре поршневых кольца, из которых два (верхних) компрессионные, а остальные маслосъемные. Газораспределительные клапаны расположены в четырех выемках днища поршня. Поршневой палец изготовлен из легированной стали, полый, с упрочненной наружной поверхностью, запрессован в бобышки поршня.

Блоки цилиндров шестицилиндровые, устанавливаются на верхний картер дизеля и крепятся к нему анкерными шпильками. Каждый блок цилиндров состоит из рубашки, шести гильз цилиндров и головки. В верхней части втулка имеет буртик, которым она упирается в поверхность паза в рубашке блока. Нижний пояс гильзы цилиндра уплотнен пятью резиновыми кольцами: четыре служат для герметизации водяной полости, а пятое (нижнее) препятствует вытеканию масла из верхней полости картера.

Рис. 1. Дизель М-50Ф-3

Дизели типа М-400 имеют два шестицилиндровых моноблока (головка отлита за одно целое с блоком цилиндров). В моноблоках запрессовано шесть гильз цилиндров, каждая из которых представляет собой соединение двух труб: внутренней из легированной стали и внешней из углеродистой стали. Рабочая поверхность внутренней трубы азотирована.

Привод газораспределительного механизма от коленчатого вала посредством наклонной шестерни, расположенной в передней части дизеля. Каждый цилиндр имеет четыре клапана – два впускных и два выпускных. Клапан прижимается к седлу тремя винтовыми пружинами. Каждая головка блока имеет по два распределительных вала, кулачки которых воздействуют непосредственно на тарелки клапанов, соединенные между собой цилиндрическими шестернями.

Порядок работы цилиндров на дизеле правого вращения: 1л-6пр-5л-2пр-3л-4пр-6л-1пр-2л-5пр-4л-3пр; на дизеле левого вращения: 1пр-6л-4пр-3л-2пр-5л-6пр-1л-3пр-4л-5пр-2л.

Топливная система. Из расходного бака через фильтр топливо поступает в топливоподкачивающий насос, из которого подается под давлением 2-4 бар через два параллельно соединенных топливных фильтра в ТНВД и форсунки.

Топливный насос представляет собой двенадцатиплунжерный насос с двухсторонним отсечением и раздельным всасыванием и отсечкой. Диаметр плунжера — 13 мм, ход плунжера — 12 мм. Давление подачи топлива 700-1000 бар. Порядок работы плунжеров насоса, считая от приводного конца валка, следующий: 2-11-10-3-6-7-12-1-4-9-8-5.

Регулятор дизельный — всережимный, непрямого действия, с эластично-связанной катарактой. Обеспечивает стабильность скорости в диапазоне от 500 до 1850 об/мин.

Форсунка закрытого типа, с гидравлически управляемой иглой. Форсунка форсунки имеет восемь распылительных отверстий диаметром 0,35 мм, расположенных таким образом, что при распылении топлива образуется конус с углом при вершине 140°. Давление впрыска топлива 200 бар обеспечивает равномерное распыление мельчайших частиц по всему объему сжатого воздуха в камере сгорания.

С самого начала двигатель БМВ М50 выпускался двух типов: 2,0 л и 2,5.

В 91-м году заменил М50. Выпускался сравнительно недолго, где-то до 96 года, потому благодаря модификации с алюминиевым блоком, которая была представлена ​​в 1994 году, получил марку М52.

Устройство мотора BMW M50

М50 ​​устанавливался с 1991 года на модель е34 до конца ее выпуска в этом кузове, а также на е36 с начала по 94-й год. На М50 в 1992 году установили систему газораспределения, которая получила название VANOS. Только впускной распределительный вал был оснащен новинкой, что увеличило тягу двигателя на средних и малых оборотах, при этом не теряя их на высоких оборотах.

Ничего особенного в конструкции нет, шестицилиндровый двигатель с чугунным блоком и алюминиевой головкой блока. По сравнению с М20 с технической точки зрения он шагнул далеко вперед. Система изменения фаз газораспределения была 24-клапанной с двумя распределительными валами и с приводом, который осуществлялся непосредственно через гидрокомпенсаторы. Распределительные валы приводят цепь в движение. А это означает полностью электронную систему зажигания без распределителя (по катушке зажигания на каждой свече).

На базе М50 были собраны двигатели для М3е36 мощностью 240 лошадей и объемом 3,0 литра. а для Alpina B3 — 250 «лошадей» от 3,0 л. (модель для американского рынка). Двигатель весит примерно 136 кг (средний вес).

Неисправности двигателей БМВ М50 и М50ту

Двигатели БМВ М50 и М50ту зарекомендовали себя как самые надежные и удачные двигатели автопроизводителя. Однако при сильном перегреве он перекашивается, нарушается герметичность газового стыка, на ГБЦ образуются трещины. Чрезмерный расход масла, который составляет около 1 литра. на 1000 км (при правильной эксплуатации), заводится через 300-400 тыс. км. пробега, и часто является причиной прогара выпускных клапанов, что, в некоторых случаях, может сопровождаться образованием трещин между седлами клапанов.

Есть производители, выпускающие водяные насосы с крыльчаткой из пластмассы, что часто приводит к разрушению подшипников и нарушению герметичности, а также к разрушению самой крыльчатки. Также при ремонте — неправильная установка распредвалов, в результате неграмотных действий персонала. На старых двигателях часто можно встретить выход из строя катушек зажигания, сгоревшие силовые ключи зажигания. По сравнению с 40-й серией разрушение гильз на порядок ниже. Очень распространенным считается соединение блока цилиндров со стаканом масляного фильтра, из-под прокладок поддона, клапанной крышки, передней крышки, а также по кольцу масломерного щупа.

Для двигателей BMW М50 и М50ТУ с электронным блоком управления DME и для МС 40 и МС 40.1 бывает перекрытие подачи топлива, т.е. отключаются цилиндры. Кроме ремонта, чтобы включить цилиндры, необходимо еще и почистить ЗУ. Как правило, такие системы легко выдерживают поломки, связанные с .

По сравнению с такими системами, как Motronic 3.1 и 3.3 (производства Bosch), которые чувствительны к неисправностям постоянного тока, ЭБУ SIEMENS, как правило, не поддаются ремонту. BOSCH 413 (М 3.3.1) тоже не очень ремонтопригоден. В экземплярах М50ТУ, выпущенных до 94-й год появляется гул систем BMW VANOS. Устраняется простой заменой деталей системы на аналогичные, но уже конструкции, выпущенные после 94-го года.

Его предшественником был знаменитый E28. Даже сегодня это действительно достойный внимания автомобиль, пользующийся огромной популярностью. Можно с уверенностью сказать, что это своего рода шедевр. Давайте взглянем на технические характеристики этой модели, найдем сильные и слабые стороны.

Салон и комплектация

Сегодня не каждая машина так комфортна, как Е34. Дело в том, что центральная консоль здесь выполнена таким образом, чтобы водитель мог не только быстро, но и с комфортом получить доступ ко всем необходимым органам управления. Что же касается датчиков, то они тоже очень удачно установлены в «торпеде». Во время движения их хорошо видно. В темное время суток присматриваться не нужно, так как освещенность приборов на уровне. Для исключения замерзания и запотевания стекол предусмотрены воздуховоды, которые есть не только на передней панели, но и на дверях, что в совокупности дает хороший результат. .. К 90s автомобили оснащались кондиционером и подушкой безопасности для водителя. Кроме того, можно было заказать комплектацию с магнитолой, дисков в то время не было. В максимальной комплектации установлен люк с электроприводом и кожаный салон.

Устанавливаемые двигатели на Е34

До снятия автомобиля с производства предлагалось 13 двигателей, 11 из которых бензиновые. Что касается мощности, то разброс довольно большой. Минимум 115 лошадей для бензинового мотора и столько же для дизельного. Также была возможность приобрести машину с 340-сильным двигателем, но она была эксклюзивной. В самом начале планировалась установка серий М20 и М30 объемом 2,0/2,5 и 3,0/3,5 литра. Все эти моторы можно считать родными, у них ременная передача, а также по два клапана на каждый цилиндр. Отсутствие гидрокомпенсаторов приводило к тому, что периодически приходилось регулировать термозазоры, но это не было проблемой, так как такого рода регулировку приходилось выполнять каждые 35 000-40 000 км пробега. Ремень приходилось менять еще реже, каждые 50 000-60 000 км пробега. Трудно сказать, какие серьезные недостатки были у М20 и М30, так как сборка была действительно качественной.

Двигатели BMW E34: M50 и M60

Уже к 1990 году в Мюнхене решили установить модифицированные версии моторов. Практически по всем параметрам они превосходили своих предшественников. Одним из весомых преимуществ стало наличие системы газораспределения Vanos. M50 имел рабочий объем 2,0 и 2,5 литра мощностью 150 и 192 лошадиные силы соответственно. Главной задачей конструкторов было увеличение мощности, крутящего момента и улучшение экономичности. Чтобы добиться всего этого, на каждый цилиндр устанавливалось по 4 клапана, различные модификации ускоряли их наполнение. Ресурс моторов тоже был на уровне. При соблюдении всех эксплуатационных требований двигатель мог пройти около 600 000 километров. Главный недостаток – высокая чувствительность к перегреву, из-за чего владельцам приходилось постоянно следить за состоянием помпы, термостата и патрубков. Рекомендуется не дожидаться полного выхода из строя какой-либо конкретной запчасти БМВ Е34, а производить ее замену до наступления аварийного состояния.

Модификации автомобиля

В 1991 году была выпущена полноприводная модель. Новая модификация «пятерки» выпускалась с одним бензиновым двигателем объемом 2,5 литра. Приоритет по крутящему моменту был отдан задним колесам, так как на них приходилось около 64%, остальные 36% — на передние. Практически все автомобили имели механическую пятиступенчатую коробку передач, встречалась гораздо реже. АКПП 5 ступеней. Что касается срока службы, например, сайлентблоков, то их рекомендуется менять каждые 55-60 тысяч километров. менять каждые 40 тысяч километров. Нельзя не сказать об гидроусилителе руля, который сразу полюбился водителям. В зависимости от скорости автомобиля руль может становиться тяжелее или легче. Это, конечно, не решало проблем с червячной парой, которая быстро ломалась, тем не менее в дороге у водителя было ощущение безопасности и комфорта. В принципе, даже в 2014 году можно с уверенностью сказать, что Е34 – машина непростая, но уровень надежности на высоте. Если вовремя проходить ТО, менять расходники и ухаживать за автомобилем, то проблем с ним не будет.

Технические характеристики с механической коробкой передач

Автомобиль оснащен 2,5-литровым двигателем мощностью 192 л.с. Примерно за 8,5 секунды автомобиль может разогнаться до 100 километров, а максимальная скорость составляет 230 км/ч. Когда дело доходит до расхода топлива, автомобиль не такой прожорливый, если посмотреть на его мощность. В среднем это 9 литров на 100 км. Багажник тоже довольно вместительный, его объем составляет 460 литров. Надо также сказать, что порадует и топливный бак, в который можно заправить 80 литров топлива. Дорожный просвет составляет 120 миллиметров. Популярный сегодня и включающий в себя установку спортивного коленчатого вала и многое другое. Все это позволяет получить скоростной автомобиль, но в то же время очень экономичный. Что касается стоимости, то она зависит от состояния кузова, а также под капотом. Чаще всего встречаются варианты от 4 до 9тысячи долларов.

Заключение

Вот мы и сделали краткий обзор Е34. Если вы стоите перед выбором, то не спешите принимать решение. Не обращайте внимания на объем двигателя, лучше посмотрите, как сохранился салон и в каком состоянии узлы и агрегаты автомобиля. Оцените сначала внешний вид BMW E34. В этом случае желательно не верить фотографиям, а просмотреть их самостоятельно, желательно со специалистом. Так вы сможете получить объективную оценку, покататься и сделать выводы для себя. Вот, в принципе, и все, что можно сказать о легендарной Е34. Дорогостоящий ремонт с лихвой окупается долговечностью и надежностью автомобиля, так что вам не о чем беспокоиться. Заливать нужно только качественное масло и бензин, так как любой двигатель, будь то М2 или М5, требует бережного обращения и хорошего ухода.

Wiseco BMW M50B30 / S50B30 3.0L 24V Turbo Полный комплект поршня — SpeedFactoryRacing

Wiseco BMW M50B30 / S50B30 3. 0L 24V Turbo Полный комплект поршней – Фабрика скоростигонки перейти к содержанию

• Дом
• Wiseco BMW M50B30 / S50B30 3.0L 24V Turbo Полный поршневой комплект

929,17 долларов США

Добавление товара в корзину

• Описание

Описание

*Из-за нехватки национальных поставок заказы на поршни могут иметь непредвиденные задержки. Если это срочно, отправьте электронное письмо по адресу [email protected] или свяжитесь с производителем напрямую. производитель высокопроизводительных кованых поршней мирового класса для снегоходов, мотоциклов, квадроциклов, гидроциклов, подвесных лодок и автомобилей, включая спортивные компактные автомобили Wiseco стала мировым лидером в производстве товаров для отдыха и гонок. проектирование, испытания и производство лучших кованых поршней, доступных сегодня на вторичном рынке!1207

Поршни Wiseco превосходят литые и заэвтектические поршни, обеспечивая более прочные поршни и более жесткие допуски, чем любые другие детали двигателя, с меньшей внутренней и внешней обработкой. Усовершенствованный процесс ковки Wiseco, а также обширный процесс термообработки и отделки гарантируют вам производительность и надежность, которые вы требуете от своего высокопроизводительного двигателя.

Все кованые поршни Wiseco поставляются с необходимым комплектом колец. Поршневые кольца Wiseco можно заказать отдельно для ремонта двигателя.

Читать далее

Читать меньше

{{/если}} {{if compare_at_price_min > price_min}}

Продажа

{{/если}} {{если доступно}}

Продано

{{/если}} {{if tagLabelCustom}}

Пользовательская этикетка

{{/если}} {{если изображения[1] }} {{еще}} {{/если}}

${поставщик}

${название}

{{if compare_at_price_min > price_min}} {{html Shopify. formatMoney(compare_at_price_min, window.money_format)}} {{html Shopify.formatMoney(price_min, window.money_format)}} {{еще}} {{html Shopify.formatMoney(price_min, window.money_format)}} {{/если}}

{{если доступно}} {{другие варианты.длина > 1 }} Выберите параметры {{еще}} {{/если}}

Настройки файлов cookie на нашем веб-сайте настроены на «разрешить все файлы cookie», чтобы предоставить вам наилучшие впечатления. Пожалуйста, нажмите «Принять файлы cookie», чтобы продолжить использование сайта!

Принять файлы cookie политика конфиденциальности

× Вы успешно подписались!

Метка: M50B30 | Гайд Мотор Воркс

• Сообщение опубликовано: 6 июля 2022 г.
• Автор сообщения: Редактор
• Время чтения: 2 минуты чтения

Наш комплект нагнетателя Harbinger наконец готов. С июля 2021 года мы работаем над нашим первым комплектом центробежного нагнетателя под названием Harbinger. Harbinger разработан как доступный и надежный вариант среднего класса для энтузиастов. Нагнетатель представляет собой сухой автономный блок, не требующий смазки, и способен развивать максимальную мощность 1150 кубических футов в минуту и ​​давление до 22 фунтов на квадратный дюйм.

Выпуск запланирован на осень 2022 года, после завершения всех испытаний. Мы только что выпустили видео с участием Кита Колдуэлла из K.C. Design Concepts, наш главный инженер, который представляет этот окончательный прототип.

Предзаказы начнутся в сентябре 2022 года! Мы предлагаем специальную скидку на первые 10 заказов .

---

Unser Harbinger Supercharger Kit ist endlich einsatzfähig. Es ist unser erstes Zentrifugal-Kompressor-Kit und wurde seit Juli 2021 entwickelt. Der Harbinger wurde als erschwingliche und zuverlässige Mittelklasse-Option für Enthusiasten konzipiert. Der Kompressor ist eine trockene, in sich geschlossene Einheit, die keine Schmierstoffe benötigt und maximal 1150 CFM sowie bis zu 22 PSI leisten kann.

Der Harbringer wird im Herbst 2022 auf den Markt kommen, sobald alle Tests abgeschlossen sind. Wir haben soeben ein Video veröffentlicht, in dem unser Chefingenieur Keith Caldwell von K.C. Концепции дизайна, готовые прототипы.

Die Vorbestellungen начнется в сентябре 2022 года! Den ersten 10 Käufern bieten wir einen Sonderrabatt an.



Продолжить чтениеОбновление проекта центробежного нагнетателя Harbinger

• Сообщение опубликовано: 15 октября 2015 г.
• Автор сообщения: Главный редактор
• Время чтения: 16 минут чтения

Обновлено 10.07.2016 — Информационный дамп и архив.

Ниже приводятся заметки об этом нагнетателе, которые я собрал с http://mr2. com/TEXT/SuperChargerInfo.html

. Это была статья, предположительно размещенная на их старом сайте, в которой резюмируется все, что было известно в 1990-х годах. Теперь, в 2010-х годах, многие из этой информации могут быть или не быть актуальными, кроме воздуходувки и ее мельчайших деталей, используйте ее в архивных целях и для тех, кто ищет дополнительную информацию. 🙂

Продолжить чтениеПодробнее о нагнетателе SC14

• Сообщение опубликовано: 15 октября 2015 г.
• Автор сообщения: Главный редактор
• Время чтения: 5 минут чтения

Вес: 12 кг Рабочий объем: 1460 см3 Размеры: 31 см в длину x 15 см в ширину x 25,5 см в высоту Макс. безопасная эксплуатация: 12000 об/мин Теоретическая скорость нагнетания см3/об 1160–1460 Максимальное число оборотов в минуту (непрерывно) 11 000–10 000 Максимальное число оборотов в минуту (мгновенно) 14 000–13 000 Максимальное отношение давления в непрерывном режиме 1,8 Максимальное мгновенное отношение давления 2,0

Toyota SC14 представляет собой компактный нагнетатель прямого вытеснения тяжелого типа, который подходит практически для любого автомобиля. переключатель позволяет включать и выключать его, когда вы хотите, включать и выключать нагнетатель по желанию — сродни фильмам «Безумный Макс». система сцепления в целом.

O Изначально производился компанией Ogura Clutch под кодовым названием TX15 и более известен как нагнетатель Toyota SC14. Многие из его меньших и больших вариантов использовались в Volvo, VW, Mitsubishi, гидроциклах Kawasaki, фургонах Toyota People Mover, Speed Лодки и многое другое за последние два десятилетия. От AMR300 до AMR500, SC12 и SC20 и SC28 большего размера (кодовые названия TX20 и TX28), многие из этих нагнетателей плавают за пруд пруди, и это то, что они стоят, в то время как более крупные вариации все еще несколько новы. и менее доступный, вся эта концепция учитывает SC14 или TX15 с возможностью будущего включения в это семейство других более крупных нагнетателей корневого типа, а также двухшнековых вентиляторов без корневого шнека. Хотя The Roots менее эффективны, чем Eaton с винтовым типом, SC14 по-прежнему является очень надежным и недорогим зарядным устройством с рабочим объемом около 1460 куб. См, что относительно больше, чем у 1000-кубового Eaton M62, и больше похоже на Eaton M9.0, которые имеют почти такой же рабочий объем при 1500cc. В наличии нагнетатель может производить чуть менее 5 фунтов на квадратный дюйм Boost с его 113-миллиметровым шкивом с возможностью выбора меньших OEM или вторичных шкивов, как у Pulleybros, изготовленных на заказ для увеличения мощности.

Продолжить чтениеО нагнетателе (SC14)

1993 Alpina B3 (E36) 3.0 i 24V (250 л.с.)

1993 Alpina B3 (E36) 3.0 i 24V (250 л.с.) | Технические характеристики, данные, расход топлива, габариты

Главная >> Авто каталог >> Alpina >> B3 >> 1993 B3 (E36) >> 3.0 i 24V (250 лс)

Автокаталог НовостиБлог Авторизоваться регистр Добавить данные для нового автомобиля API спецификаций автомобилей

Alpina  Alpina B3    1993 B3 (E36)      3.2 i 24V (265 л.с.) SwitchTronic      3. 2 i 24V (265 л.с.)      3.0i 24V (250 л.с.) SwitchTronic      3.0 i 24V (290 л.с.)1207

Основные характеристики

Alpina B3 Sedan 1993, 1994, 1995

Какой тип кузова у Alpina B3 (E36)?	Седан, 4 двери, 5 мест
Какой расход топлива у Alpina B3 (E36) 3.0 i 24V (250 л.с.)?	9,4 л/100 км 25,02 миль на галлон США 30,05 миль на галлон Великобритании 10,64 км/л
Насколько быстр автомобиль, 1993 B3 (E36) 3.0 i 24V (250 л.с.)?	255 км/ч | 158,45 миль/ч 0–100 км/ч: 6,1 с 0-60 миль/ч: 5,8 сек
Какая мощность у Alpina B3 Sedan 1993 3.0 i 24V (250 л.с.)?	250 л.с., 320 Нм 236,02 фунт-фут.
Какой объем двигателя у Alpina B3 Sedan 1993 3.0 i 24V (250 л.с.)?	3,0 л 2997 см 3 182,89 куб. дюймов
Сколько цилиндров, 1993 Alpina 3. 0 i 24V (250 л.с.)?	6, Рядный
Какая трансмиссия, Alpina B3 (E36) Sedan 1993 3.0 i 24V (250 л.с.)?	Задний привод. Двигатель внутреннего сгорания. Двигатель внутреннего сгорания (ДВС) приводит в движение задние колеса автомобиля.
Какова длина этого автомобиля, седан Alpina B3 1993 года выпуска?	4433 мм 174,53 дюйма
Насколько широк автомобиль Alpina B3 Sedan 1993 года выпуска?	1698 мм 66,85 дюйма
Какая снаряженная масса, 1993 Alpina B3 (E36) 3.0 i 24V (250 л.с.)?	1330 кг 2932,15 фунта.
Какая полная масса 1993 Alpina B3 (E36) 3.0 i 24V (250 л.с.)?	1850 кг 4078,55 фунтов.
Сколько места в багажнике, седан Alpina B3 1993 года выпуска?	435 л 15,36 куб. футов
Сколько передач, Какой тип коробки передач, 1993 Alpina B3 (E36) 3.0 i 24V (250 Hp)?	5, МКПП

• Alpina
  • Alpina B3
    • 1993 B3 (E36)
      • 3. 2 i 24V (265 л.с. 9) SwitchTronic
      • 3.2 i 24V (265 Hp)
      • 3.0i 24V (250 Hp) SwitchTronic
      • 3.0 i 24V (250 Hp)

AcuraAlfa RomeoAlpinaAston MartinAudiBentleyBMWBugattiCadillacChevroletChryslerCitroenCupraDaciaDaewooDaihatsuDodgeDSFerrariFiatFordGMCGreat WallHavalHondaHummerHyundaiInfinitiJaguarJeepKiaKoenigseggLadaLamborghiniLanciaLand RoverLexusLotusMaseratiMazdaMcLarenMercedes-BenzMGMiniMitsubishiNIONissanOpelPaganiPeugeotPorscheRAMRenaultRolls-RoyceRoverSaabSeatSkodaSmartSubaruSuzukiTeslaToyotaVauxhallVolkswagenVolvo

Все марки

Сравнение

Alpina B3 (E36) 3,0 I 24 В (250 л.с.) 1993, 1994, 1995 Спецификация

Общая информация
.	Поколение	B3 (E36)
Модификация (Двигатель)	3.0 i 24V (250 л.с.)
Начало производства	1993 year
End of production	1995 year
Powertrain Architecture	Internal Combustion engine
Body type	Sedan
Seats	5
Doors	4
Технические характеристики
Расход топлива (экономичный) — городской	13,2 л/100 км 17,82 миль на галлон США 21,4 британских миль на галлон 7,58 км/л
Расход топлива (экономичный) — за городом	6,9 л/100 км 34,09 миль на галлон США 40,94 миль на галлон Великобритании 14,49 км/л
Расход топлива (экономичный) — смешанный	9,4 л/100 км 25,02 миль на галлон США 30,05 миль на галлон Великобритании 10,64 км/л
Тип топлива	Бензин (бензин)
Ускорение 0–100 км/ч	6. 1 sec
Acceleration 0 — 62 mph	6.1 sec
Acceleration 0 — 60 mph (Calculated by Auto-Data.net)	5.8 sec
Maximum speed	255 км/ч 158,45 миль в час
Отношение веса к мощности	5,3 кг/л.с., 188 л.с./тонна
Весо и торевое соотношение	4,2 кг/Нм, 240,6 Нм/тонна

3393939393939393939393939393933

39 гг. Характеристики двигателя

Мощность	250 л.с. при 5700 об/мин.
Мощность на литр	83,4 л.с./л
Крутящий момент	320 Нм при 4400 об/мин. 236,02 фунт-фут. при 4400 об/мин.
Расположение двигателя	Спереди, в продольном направлении
Объем двигателя	2997 см 3 182,89 куб. дюйм
Количество цилиндров	6
Расположение цилиндров	Рядный
Диаметр цилиндра	86 мм 3,39 дюйма
Ход поршня	86 мм 3,39 дюйма
Степень сжатия	10,5
Количество клапанов на цилиндр	4
Топливная система с непрямым впрыском120005
Engine aspiration	Naturally aspirated engine
Valvetrain	DOHC
Space, Volume and weights
Kerb Weight	1330 кг 2932,15 фунта.
Макс. вес	1850 кг 4078,55 фунтов.
Максимальная нагрузка	520 кг 1146,4 фунта.
Место в багажнике (загрузочное) — минимум	435 л 15,36 куб. футов
Емкость топливного бака	65 л 17,17 галлона США | 14,3 британских галлона
Размеры
Длина	4433 мм 174,53 дюйма
Ширина	1698 мм 66,85 дюйма
Высота	1373 мм 54,06 дюйма
Колесная база	2700 мм 106,3 дюйма
Передняя гусеница	1410 мм 55,51 дюйма
Задняя (задняя) гусеница	1423 мм 56,02 дюйма
Коэффициент аэродинамического сопротивления (C d )	0,32
Минимальный радиус поворота (диаметр поворота)	10,4 м 34,12 фута
Характеристики трансмиссии, тормозов и подвески
Архитектура трансмиссии	Двигатель внутреннего сгорания (ДВС) приводит в движение задние колеса автомобиля.
Drive wheel	Rear wheel drive
Number of Gears (manual transmission)	5
Front suspension	Spring Strut
Rear suspension	Helical spring
Front brakes	Ventilated discs
Rear brakes	Disc
Assisting systems	ABS (Anti-lock braking system)
Power steering	Hydraulic Steering
Размер шин	235/40 R17; 265/35 R17
Размер колесных дисков	17

BMW

Нажмите здесь, чтобы открыть старую версию веб-сайта

Parts by:

Category

• +FCP pistons
• -JE Pistons
  • +Audi / VW
  • -BMW
    • N54B30
    • N55B30
    • S50B30
    • S50B32
    • S54B32
  • Fiat
  • Мицубиси
  • Ниссан
  • Опель/Воксхолл
  • Субару
  • Toyota
• +Wiseco pistons
• +Wossner pistons
• +Custom order forged pistons
• +Piston rings

BMW 135i 335i N54B30 JE Pistons forged pistons 84. 5mm CR 9.5 338095

Подробная спецификация продукта
Диаметр отверстия	84,50 мм
Ход	89,60 мм
Степень сжатия поршней JE (CR)	9,5:1
Степень сжатия OEM (CR)	10,2:1
Объем купола (CC)	-22,00 см 3
Компрессионная высота (CH)	31,60 мм
Диаметр штифта	22 мм
Характеристики	Принимает Turbo и Nitrous; Юбка FSR
Подходит для	BMW — 3,0 24 В турбо (N54B30)



1 059,00 €

Добавить в корзину

BMW 135i 335i N54B30 JE Поршни кованые поршни 84 мм CR 9. 5 338094

Подробная спецификация продукта
Диаметр отверстия	84,00 мм
Ход	89,60 мм
Степень сжатия поршней JE (CR)	9,5:1
Степень сжатия OEM (CR)	10,2:1
Объем купола (CC)	-21,3 см 3
Компрессионная высота (CH)	31,60 мм
Диаметр штифта	22 мм
Характеристики	Принимает Turbo и Nitrous; Юбка FSR
Подходит для	BMW — 3,0 24 В турбо (N54B30)



1 059,00 €

Подробнее

BMW 335i 535i N55B30 JE Поршни кованые поршни 84 мм CR 9,5 338096

Подробная спецификация продукта
Диаметр отверстия	84,00 мм
Ход	89,60 мм
Степень сжатия поршней JE (CR)	9,5:1
Степень сжатия OEM (CR)	10,2:1
Объем купола (CC)	-14,7 см 3
Компрессионная высота (CH)	32,40 мм
Диаметр штифта	22 мм
Характеристики	Принимает Turbo и Nitrous; Юбка с покрытием FSR
Подходит для	BMW — 3,0 24 В турбо (N55B30)



1 059,00 €

Подробнее

BMW 335i 535i N55B30 JE Поршни кованые поршни 84,5 мм CR 9. 5 338097

Подробная спецификация продукта
Диаметр отверстия	84,50 мм
Ход	89,60 мм
Степень сжатия поршней JE (CR)	9,5:1
Степень сжатия OEM (CR)	10,2:1
Объем купола (CC)	-14,7 см 3
Компрессионная высота (CH)	32,40 мм
Диаметр штифта	22 мм
Характеристики	Принимает Turbo и Nitrous; Юбка FSR с покрытием
Подходит для	BMW — 3,0 24 В турбо (N55B30)

  Благодаря запатентованному JE покрытию Perfect Skirt стук поршня, ложный стук и износ при холодном пуске остались в прошлом.
Впервые поршни из сплава 2618 могут быть установлены с зазором между поршнем и стенкой, близким к зазору поршня OEM!

1 119,00 €

Добавить в корзину

BMW 335i 535i N55B30 JE Поршни кованые поршни 84 мм CR 10,2

Подробная спецификация продукта
Диаметр отверстия	84,00 мм
Ход	89,60 мм
Степень сжатия поршней JE (CR)	10,2:1
Степень сжатия OEM (CR)	10,2:1
Объем купола (CC)	-10,4 см 3
Компрессионная высота (CH)	32,40 мм
Диаметр штифта	22 мм
Характеристики	Принимает Turbo и Nitrous; Юбка FSR с покрытием
Подходит для	БМВ — 3,0 24 В Турбо (N55B30)

  Благодаря запатентованному JE покрытию Perfect Skirt стук поршня, ложный стук и износ при холодном пуске остались в прошлом.
Впервые поршни из сплава 2618 могут быть установлены с зазором между поршнем и стенкой, близким к зазору поршня OEM!

1 299,00 €

Добавить в корзину

BMW M3 E36 3.0 S50B30 JE Комплект поршней CR 9.0 86,50 мм 345623

Подробная спецификация продукта
Диаметр отверстия	86,50 мм
Ход	85,80 мм
Степень сжатия поршней JE (CR)	9,0:1
Степень сжатия OEM (CR)	10,8:1
Объем купола (CC)	-22,80 см 3
Компрессионная высота (CH)	31,62 мм
Диаметр штифта	21 мм
Характеристики	Принимает Turbo и Nitrous; Юбка серии FSR
Подходит для	БМВ М3 Е36 С50Б30

1 059,00 €

Добавить в корзину

BMW M3 E36 3. 0 S50B30 JE Комплект поршней CR 12,5 86 мм 345626

Подробная спецификация продукта
Диаметр отверстия	86,00 мм
Ход	85,80 мм
Степень сжатия поршней JE (CR)	12,5:1
Степень сжатия OEM (CR)	10,8:1
Объем купола (CC)	-3,20 см 3
Компрессионная высота (CH)	31,62 мм
Диаметр штифта	21 мм
Характеристики	Подходит для закиси азота и E85, юбка серии FSR
Подходит для	БМВ М3 Е36 С50Б30

1 059,00 €

Добавить в корзину

BMW M3 E36 3. 0 S50B30 Euro JE Комплект поршней CR 11,5 86,50 мм 345625

Подробная спецификация продукта
Диаметр отверстия	86,50 мм
Ход	85,80 мм
Степень сжатия поршней JE (CR)	11,5:1
Степень сжатия OEM (CR)	10,8:1
Объем купола (CC)	-7,80 см 3
Компрессионная высота (CH)	31,62 мм
Диаметр штифта	21 мм
Характеристики	Юбка серии FSR
Подходит для	БМВ М3 Е36 S50B30 Евро

1 059,00 €

Добавить в корзину

BMW M3 E36 3. 0 S50B30 Euro JE Комплект поршней CR 12,5 86,50 мм 345627

Подробная спецификация продукта
Диаметр отверстия	86,50 мм
Ход	85,80 мм
Степень сжатия поршней JE (CR)	12,5:1
Степень сжатия OEM (CR)	10,8:1
Объем купола (CC)	-3,60 см 3
Компрессионная высота (CH)	31,62 мм
Диаметр штифта	21 мм
Особенности	Юбка серии FSR
Подходит для	БМВ М3 Е36 S50B30 Евро

1 059,00 €

Добавить в корзину

BMW M3 E36 3,2 S50B32 JE Поршни CR 9,0 87 мм 289075

Подробная спецификация продукта
Диаметр отверстия	87,00 мм
Ход	91,00 мм
Степень сжатия поршней JE (CR)	9,0:1
Степень сжатия OEM (CR)	11,3:1
Объем купола (CC)	-26,00 см 3
Компрессионная высота (CH)	32,30 мм
Диаметр штифта	21 мм
Характеристики	Принимает Turbo и Nitrous; Круглая юбка
Подходит для	БМВ М3 Е36 — 3. 2 (S50B32)

1 059,00 €

Подробнее

BMW M3 E36 3,2 S50B32 JE Поршни CR 12,5 86,75 мм 312383

Подробная спецификация продукта
Диаметр отверстия	86,75 мм
Ход	91,00 мм
Степень сжатия поршней JE (CR)	12,5:1
Степень сжатия OEM (CR)	11,3:1
Объем купола (CC)	-5,40 см 3
Компрессионная высота (CH)	32,30 мм
Диаметр штифта	21 мм
Характеристики	Кольца необходимо установить напильником в отверстие; Круглая юбка
Подходит для	БМВ М3 Е36 — 3. 2 (S50B32)

1 059,00 €

Добавить в корзину

BMW M3 E36 3,2 S50B32 JE Поршни CR 11,5 86,5 мм 289076

Подробная спецификация продукта
Диаметр отверстия	86,50 мм
Ход	91,00 мм
Степень сжатия поршней JE (CR)	11,5:1
Степень сжатия OEM (CR)	11,3:1
Объем купола (CC)	-9,60 см 3
Компрессионная высота (CH)	32,30 мм
Диаметр штифта	21 мм
Характеристики	Принимает Turbo и Nitrous; Круглая юбка
Подходит для	БМВ М3 Е36 — 3. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Наверх
