Инструкция для Магнитолы 2 din ISO с экраном 7 дюймов / LSD-168 wilkYdin
Распиновка автомагнитолы LSD-168 wilkYdin (подключение)
1. Распиновка автомагнитолы LSD-168 wilkYdin (подключение)
2. Настройка и управление Радио
3. Настройки
4. Аудио настройки
5. Настройки Экрана
6. Воспроизведение с карт памяти USB / MicroDS (TF)
7. Пульт Д/У – описание функций
8. Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.
9. Камера заднего вида – подключение диагностика

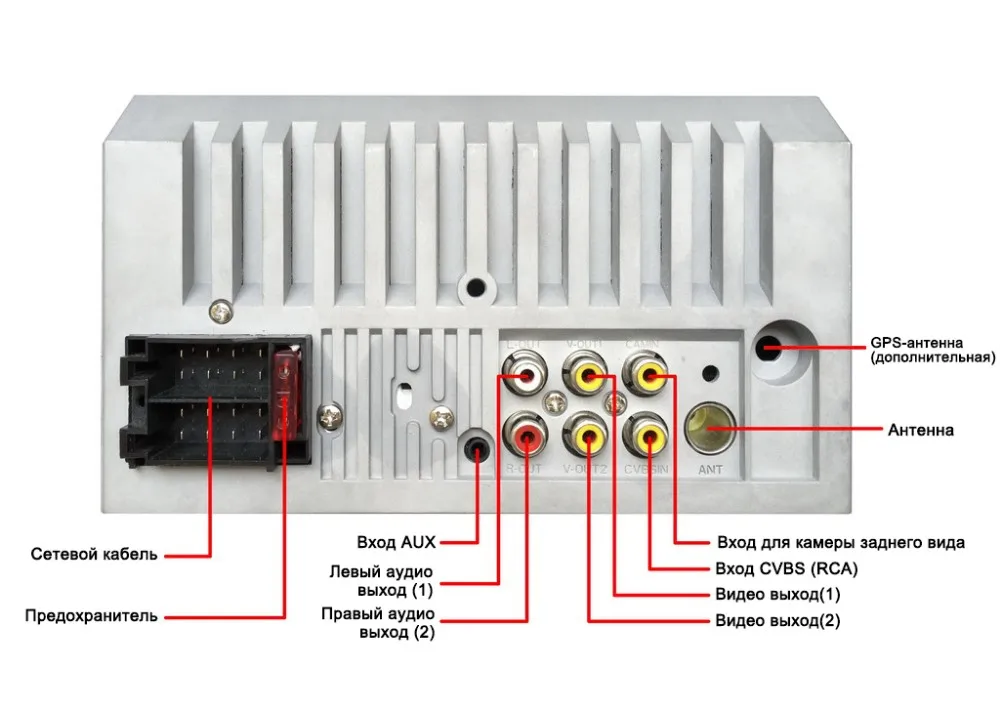

Схема подключения магнитолы типоразмера 2 дин является универсальной и подобна большинству других стандартных автомагнитол. Магнитола обладает стандартным универсальным разъемом ISO.
Автомагнитола LSD-168 wilkYdin имеет два разъема – шлейфа подключения.
Кабель A – отвечает за питание и контроль устройств.
Процесс правильного подключения важен для того, чтобы автомагнитола была правильно подсоеденина к кабелям питания, что обеспечит сохранение настроек при заглушенном автомобиле.
Для включения магнитолы 2 din LSD-168 необходимо подключить всего 3 провода из шлейфа А. Красный, Желтый, Черный.
- Красный – подключается к сигнальному проводу зажигания ACC (12V). Это необходимо для подачи напряжения в момент включения автомобиля, что обеспечивает автоматическое включение магнитолы.
- Желтый – это кабель постоянного тока +12V, который поддерживает заряд, идущий от АКБ. Это подключение позволяет быть автомагнитоле 2 дин постоянно подключенной к сети питания и сохранять все настройки (дата, время, язык, эквалайзер и пр.) даже в выключенном состоянии.
- Черный – минусовой кабель, или как еще называют – масса или земля (GND), замыкает электроцепь.
Кабель В – 8 пинов – выходов для подключения динамиков. Цвета, а также полюсность (плюсы и минусы) указаны на схеме. К каждому динамику подключается два провода + и -. Цвет соответствует местоположению колонки.
Настройка и управление Радио
Убедитесь, что антенна подключена в разъем для антенны на магнитоле.
- AS – автоматический поиск станций. Произведите сканирование всех доступных частот, которые будут автоматически сохранены на кнопках каналов (2).
- Сохраненные радиостанции – сохраняются при автоматическим сканировани (1). Также можно установить любую волну вручную. Для этого, находясь на текущей нужной радиоволне, нажмите и подержите одну из кнопок. Частота станции зафиксируется на ней.
- BAND (FM-1 / FM-2 / FM-3) – переключает наборы сохраненных радиостанций – по 6 станицй. Итого запомнить можно до 18 радиостанций.
- Ручной поиск – осуществляет сканирование от текущей частоты до поимки следующей (или предыдущей) радиостанции.
- Точная настройка – прибавляет по 0.05 к текущей частоте.
- LOC – переключение режима приема радиостанций. LOC – локальный прием радиостанций, повторное нажатие — активируется DX (прием станций текущего диапазона).
- LOCAL — местный режим, полезно включать, если вы живете в крупном городе, например Москва.
Но при этом многие радиостанции исчезают, остаются только местные. В небольших городах толку мало — местные радиостанции могут иметь плохой прием, звук, тихая громкость. - DX — предназначен для приема станций с дальнего расстояния, которые имеют слабый сигнал (рекомендуется).
- LOCAL — местный режим, полезно включать, если вы живете в крупном городе, например Москва.
- Точный поиск сигнала без автоматического сохранения станций.
- PS – режим ознакомления – перебирает все сохраненные радиостанции, задерживаясь на каждой по несколько секунд.
- Шкала частоты – также можно использовать для поиска станций в ручном визуальном режиме.
Но при этом многие радиостанции исчезают, остаются только местные. В небольших городах толку мало — местные радиостанции могут иметь плохой прием, звук, тихая громкость.Настройки
Для осуществления настроек зайдите в соответствующее меню. Находясь на главном экране сделайте свайп влево, чтобы найти иконку “Настройки”. В нижней части экрана вы найдете разделы настроек (свайп – для следующих разелов меню).
Ручной тормоз – опция, используется редко, если она включена, то видео не будет воспроизводиться на магнитоле, пока не активирован ручной тормоз (сигнальный провод ручника подключается к оранжевому (см.
распиновку).
Цвет кнопок – вы можете выбрать цвет подсветки сенсорной панели магнитолы.
Восстановление заводских настроек – последний пункт главного меню настроек.
Доступ к отключению некоторых функций находится в последнем разделе меню настроек (свайп влево до конца) “Заводские настройки” (код доступа 1234).
Аудио настройки
Находясь на главном экране, нажмите кнопку Аудио – в правой нижней части экрана. Либо зайдите через меню настроек и найдите раздел “Аудио”.
- Здесь вы сможете выбрать один из предустановленных режимов (Басс, Классика, Рок, Джас, Поп).
- Настроить низкие и высокие частоты.
- Отрегулировать баланс распределения звука по салону автомобиля.
Настройки Экрана
Опция настроек экрана находится также в одном из подпунктов общего меню “Настройки”.
Здесь можно отрегулировать яркость, контрастность, цветовую насыщенность, тон, VCom – напряжение матрицы экрана (используется редко для определенных диагностических целей).
Воспроизведение с карт памяти USB / MicroDS (TF)
Магнитола LSD-169 wilkYdin имеет встроенный удобный проводник файлов внешних носителей. Одновременно вы можете использовать либо USB флеш карту, либо MicroSD (TF) карту на выбор. Вы сможете выбрать “Проводник” для того чтобы просматривать все содержимое носителей. Слоты для подключения USB и TF карты находятся на передней панели автомагнитолы.
Также, вы можете выбрать один из пунктов основного меню на главном экране магнитолы – Музыка / Видео / Фото – тогда браузер отсортирует все данные на носителе по соответствующему типу файлов, которые вы также сможете просматривать и выбирать.
В процессе проигрывания видео, коснитесь экрана, чтобы вызвать дополнительное меню управления просмотром.
Пульт Д/У – описание функций
Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.
На данной модели автомагнитолы LSD-168 доступна функция подключения одного набора штатных кнопок управления на руле автомобиля.
Если у вас нет нарульных контроллеров, то вы можете приобрести дополнительно нарульный пульт управления.
Для подключения мультируля нужно корректно определить провод, отвечающий за передачу сигнала от кнопок руля вашего автомобиля на магнитолу и провод заземления нарульных контроллеров.
Сделать это можно с помощью схемы распиновки вашего авто. Чаще всего данные провода на схеме могут обозначаться как:
- Steering_Wheel Remocon – провод питания кнопок и
- Steering_Wheel Remocon_GND – провод заземления кнопок.
После того, как провода определены, вам нужно:
- Подключить провод от автомагнитолы А3 (коричневый) к Steering_Wheel Remocon.
- Провод заземления Steering_Wheel Remocon_GND на массу автомобиля, либо на черный провод (-) магнитолы.
На этом подключение мультируля завершено, теперь останется только провести обучение кнопок на магнитоле.
Обучение кнопок руля на магнитоле LSD-168
Находясь на главном экране, сделайте свайп влево и войдите в опцию “Кнопки руля”.
Для обучения необходимо выбрать функцию и послать сигнал с соответствующей кнопки на руле. Затем сохранить (зеленая кнопка).
Выйдите в главное меню и проверьте работу всех кнопок. При необходимости повторите процедуру.
Камера заднего вида – подключение диагностика
Информация о подключении камеры заднего вида к магнитоле находится в данной статье: Подключение камеры заднего вида.
